Playfield Conectados Bitácora

PLAYFIELD CONECTADOS CIELO HERRERA

ÍNDICE

MEMORIA DESCRIPTIVA

PÁG. 4

CONCEPTUALIZACIÓN

PÁG. 5

PROCESO DE DISEÑO

PÁG. 6 - 7

PROPUESTA ARQUITECTÓNICA

PÁG. 8 - 15

AXONOMETRÍAS

PÁG. 16 - 19

FACHADA SUR

PÁG. 21

CORTE FUGADO

PÁG. 23

DETALLES CONSTRUCTIVOS

PÁG. 24 - 29

PERSPECTIVAS

PÁG. 30 - 33

ANEXOS

PÁG. 34 - 37

3

MEMORIA DESCRIPTIVA

Mi proyecto se enfoca en desarrollar un playfield o centro de juegos; debido al contexto inmediato en el que se encuentra lo conceptualicé en “darle a la gente un espacio que no sabía que necesitaba” con esto me enfoqué en crear espacios que se estén totalmente conectados y que tengan entre ellos una visual agradable y que ofrezca esta espacialidad destinada para el ocio, descanso y entretenimiento. Desarrollé un recorrido que principalmente sea global, es decir, que cuál sea el ingreso te traslade hasta el lugar principal que en este caso es el área de juego y también que al movilizarte vayas teniendo visuales de todas las actividades que se realizan allí, está conformado con espacios a modo de terrazas para que el usuario tenga la sensación de libertad, pero al mismo tiempo se ubican muros que limiten las visuales no tan agradables del contexto, de la mano de la iluminación y el crear luz y sombra según lo requiera el espacio y la actividad que está destinada.

CONCEPTUALIZACIÓN

5

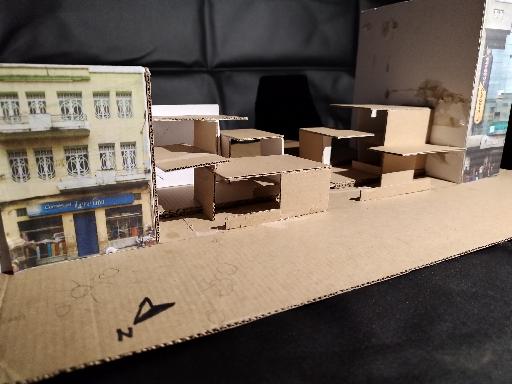

PROCESO DE DISEÑO

7

PROPUESTA ARQUITECTÓNICA

CALLE MARIETA DE VEINTIMILLA

9

N±0.00 N+0.75 N+1.50

CALLE JUAN VENIGNO VELA

SUBE SUBE SUBE SUBE 1 2 3 4 5 SUBE 2 3 4 5 N A A´ B B´ ZONA DE ESTAR & COMEDOR ZONA DE JUEGOS DE MESA BOLOS CAFETERÍA PARADA DE BUS ZONA DE ESTAR ZONA DE BASQUET ZONA DE ESCALADA SSHH SSHH 9,6 0,4 5 0,4 4,6 2,5 2,5 5 4,64 0,4 5 5 5 5 5 4,24 0,4 4,6 7,5 5 5 2 3 4 5 SUBE 10% 10% 10% C´ C N+1.50 N+1.50 2,5 2,5 2,5 5 5 17,5 5 5 5 5 5 5 4,64 34,64 N+0.75 N+0.75 N+0.75 N+0.75 CIELO HERRERA N±0.00 N+1.50 1 2 3 4 5 6 7 8 A B C D E F

PLANTA BAJA ESC: 1:150 PLANTA BAJA ESC 1:150

N+5.65 N+4.90 N+5.65 N+4.90 N+4.90 PLANTA ALTA ESC 1:150 CANCHA DE PADEL MIRADOR PIN PON MINI GOLF SSHH ZONA DE ESTAR A A´ B B´ 5 5 5 5 34,64 12,5 5 5 0,4 6,7 0,4 2,5 17,5 0,4 2,1 2,5 10 5 2,5 12,14 N 10% 10% 10% BAJA SUBE BAJA SUBE C´ C N±0.00 N+0.75 N+9.30 12% N+6.87 N+5.65 12% 4,64 10 2,5 2,5 2,5 5 5 CIELO HERRERA N+4.90 A B C D E F 1 2 3 4 5 6 7 8

PRIMERA PLANTA ESC: 1:150

11

2 ESC 1:150 PATINAJE CANCHA DE PADEL A A´ B B´ 2,5 2,5 7,5 2,5 10 9,24 0,4 34,64 0,4 2,1 7,5 5 7,5 2,5 7,5 2,14 2,5 2,5 5 2,5 N C´ C 2,5 2,5 2,5 5 5 17,5 5 5 5 5 5 5 4,64 CIELO HERRERA N+9.30 N+9.30 N+9.30 N±0.00 N+0.75 1 2 3 4 5 6 7 8 A B C D E F

SEGUNDA PLANTA ESC: 1:150 PLANTA ALTA

CORTE A - A” ESC: 1:150 CORTE A-A´ ESC 1:150 N+5.65 N+4.90 N+1.50 N+0.75 N±0.00 N+9.30 N+14.50 CIELO HERRERA A B C D E F

13

B-B´ ESC 1:150 N+5.65 N+4.90 N+1.50 N+0.75 N±0.00 N+9.30 N+14.50 D2 D3 D5 D4

CORTE B - B” ESC: 1:150 CORTE

1 2 3 4 5 6 7 8

CIELO HERRERA

CORTE C - C” ESC: 1:150 N+5.65 N+4.90 N+1.50 N+0.75 N±0.00 N+9.30 N+14.50 D1 CORTE C-C´ ESC 1:150 CIELO HERRERA A B C D E F

15

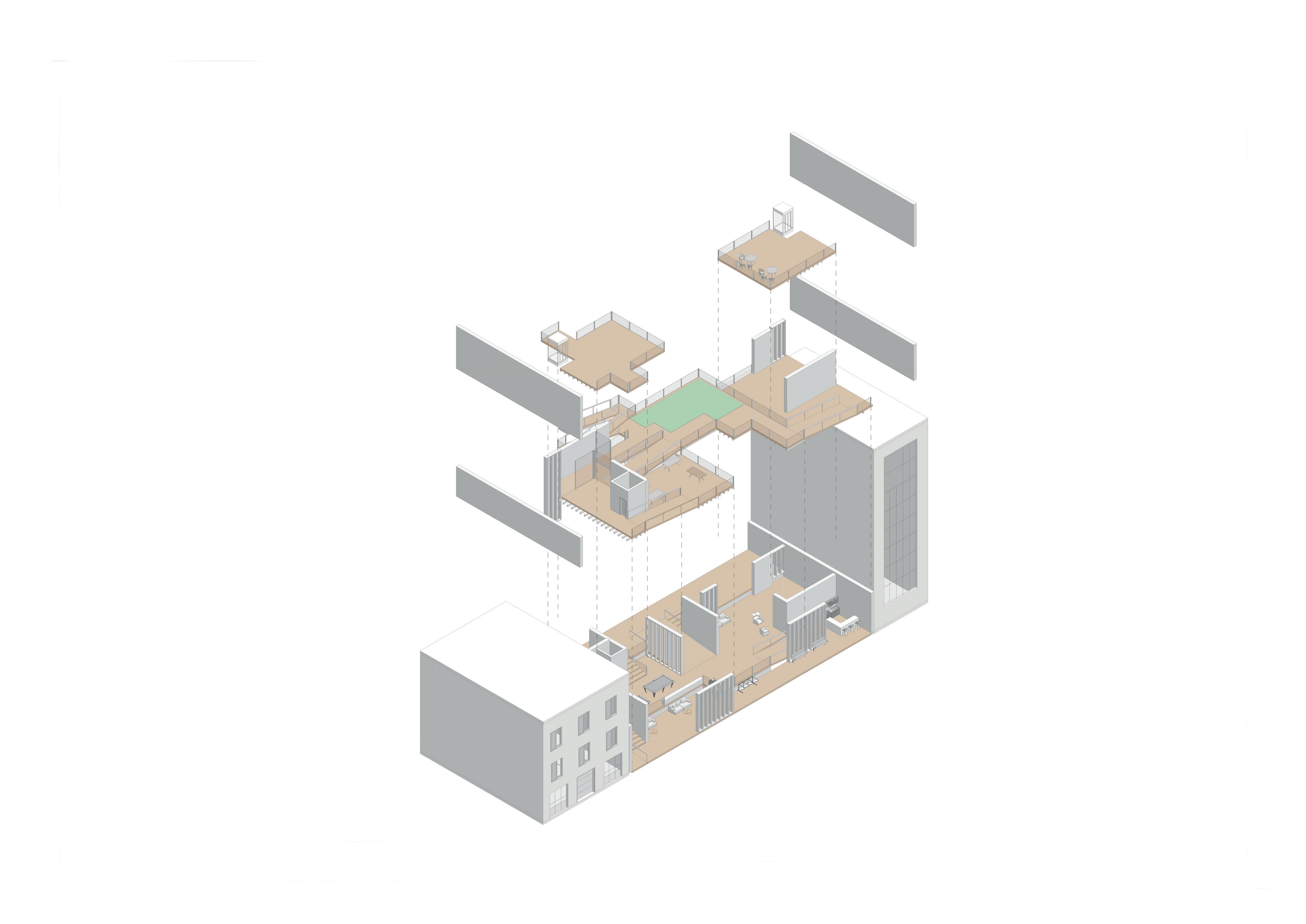

AXONOMETRÍA FUNCIONAL

17

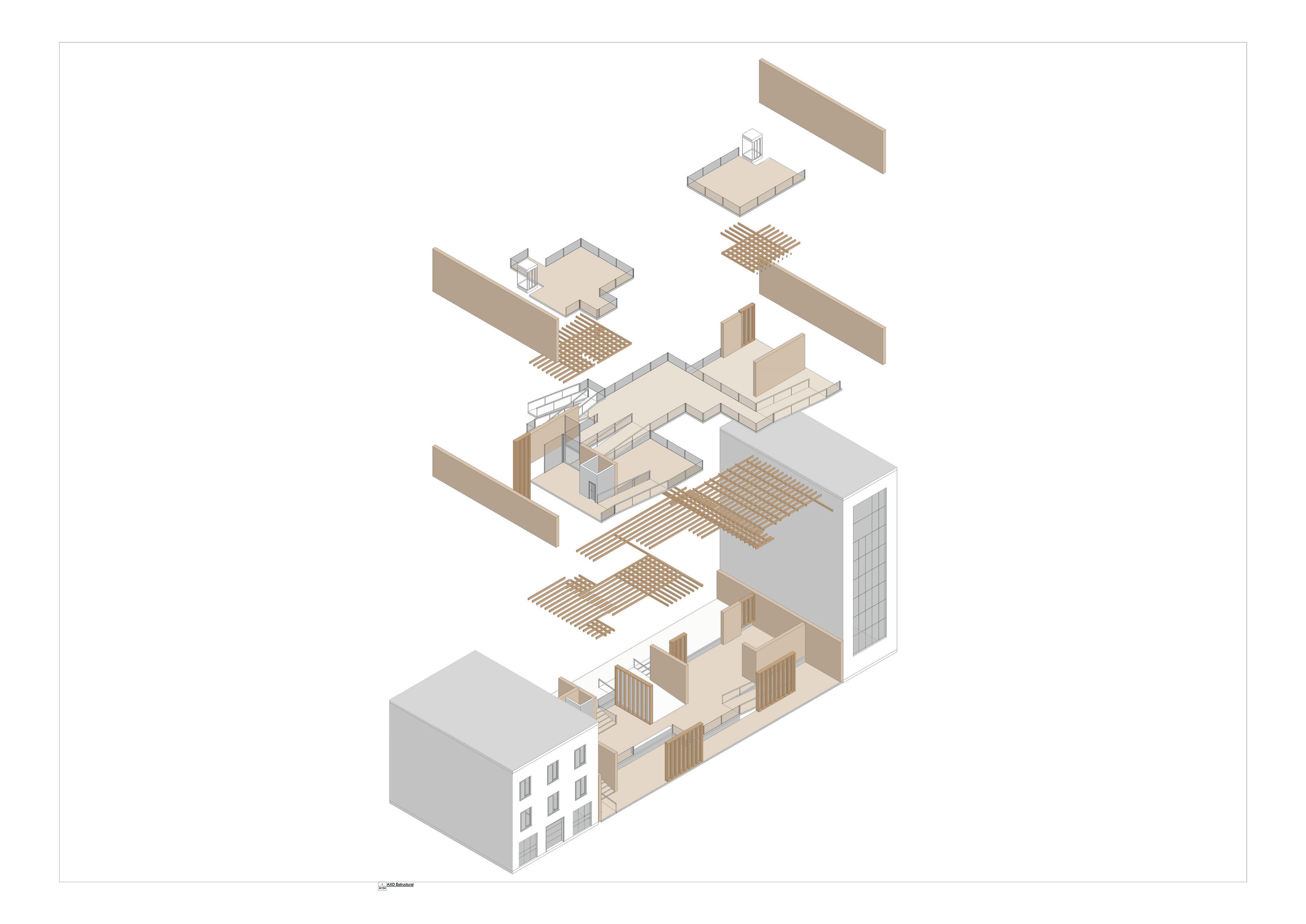

AXONOMETRÍA ESTRUCTURAL

19

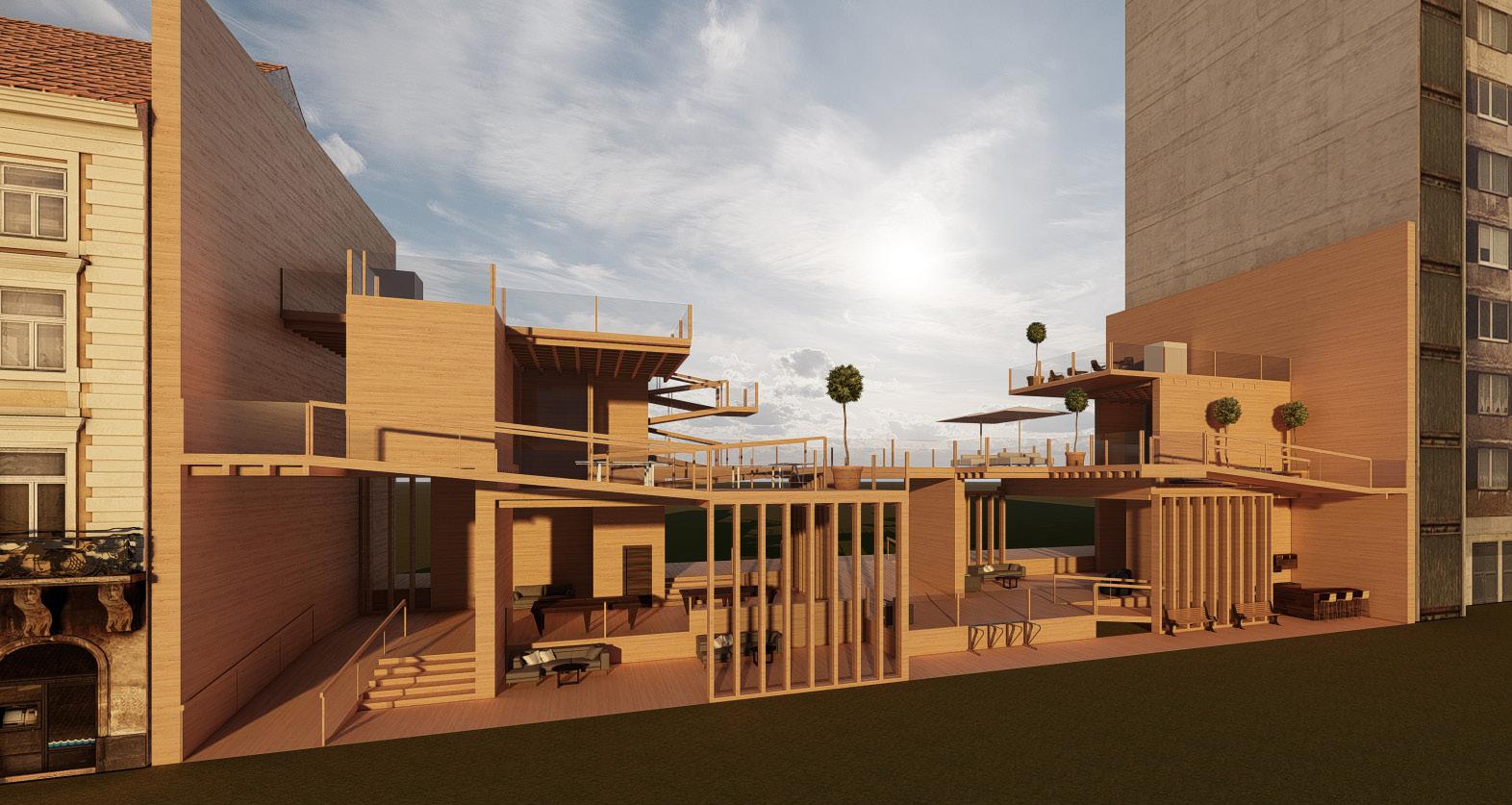

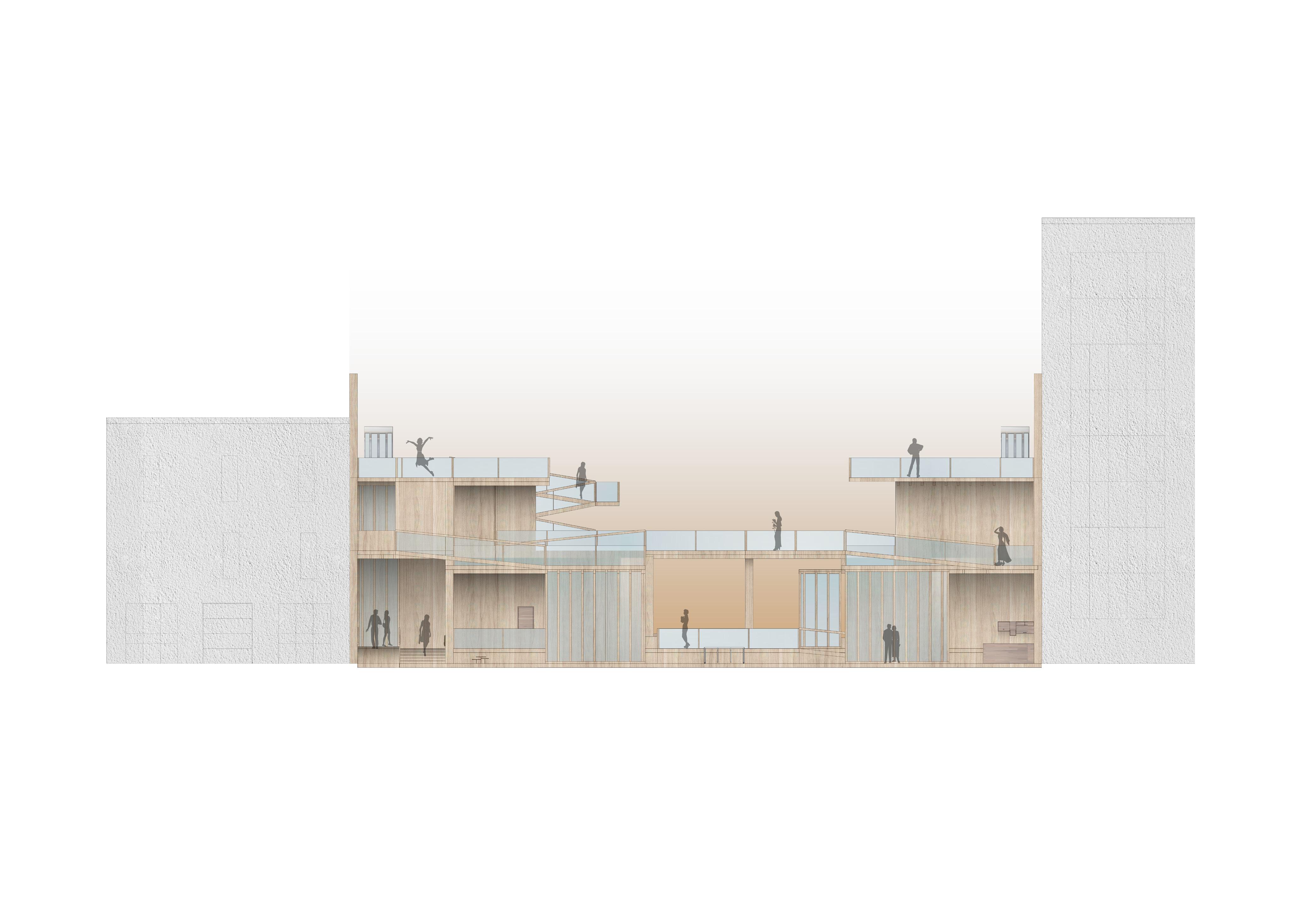

FACHADA SUR

21

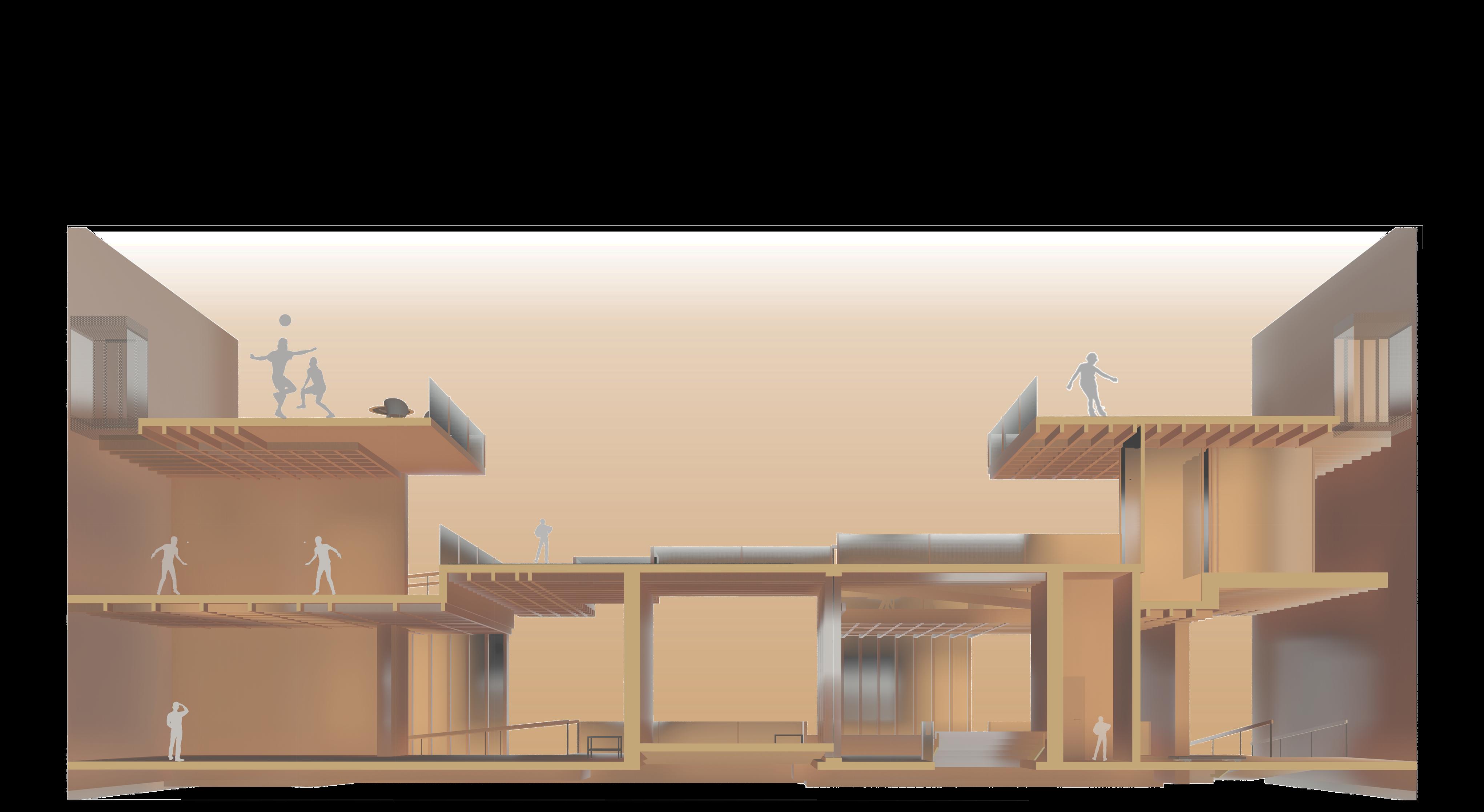

CORTE FUGADO

23

DETALLES CONSTRUCTIVOS

Solera/viga superior muro portante

Esc: 1:20

Proyección encastre a media madera

Esc: 1:20

Luz libre columnas

Losa CLT Espesor: 20 cm

Proyección vigas

Solera/viga superior muro portante 20 cm

Soporte de águlo de metal

Pernos de anclaje 20 mm

Columna de muro reticulado

MSD estructural 4x10

Unión muros portantes 0,6

25 D1 VIGA-LOSA(MURO

PORTANTE RETICULADO)

CLT

portante reticulado (viga) 0,6 Luz libre vigas Encastre a media madera 0,2 0,2 0,4

muros 0,2 0,1 0,2 0,2

Muro portante

Muro

Espesor

HERRERA

CIELO

Muro portante reticulado

D2 VIGA-LOSA(MURO PORTANTE CLT)

Muro portante CLT 40 cm

Vigas encastradas en muro 20x20cm

Soporte de metal

Losa CLT

Espesor: 20 cm

Vigas encastradas en muro 20x20 cm

Muro portante CLT 40 cm

Soporte de metal

Pernos de anclaje 20 mm

Columna de muro reticulado MSD estructural 4x10

0,4 0,2 0,4 0,6

libre vigas

Luz

0,2 0,2

0,6

120 Esc: 1:20

Luz libre vigas Esc

CIELO HERRERA

D3 - DETALLE CONTRUCTIVO MURO-VIDRIO

Losa CLT Espesor: 20 cm

Losa

Muro CLT Espesor 40 cm

Anclajes cilíndricos Diametro 50 mm

Esc: 1:20

Panel vidrio 2.5x0.49 m

Junta perimetral de vidrio 3 mm

Anclaje cilíndrico Diámetro 50 mm

Panel de vidrio 2.5x0.89 Espesor 10 mm

Anclaje cilíndrico Diámetro 50 mm

Panel vidrio 2.5x3.6 m

Junta vidrios 3 mm

Esc: 1:10

Losa CLT Espesor: 20 cm

Ancle cilíndrico para vidrio Diámetro 5 mm

Esc: 1:5 CIELO HERRERA

27 D3 MURO-VIDRIO

CLT Espesor 20 cm

Junta 5 mm

Esc: 1:20

0,6

Entablonado Espesor: 4 cm

Vigueta MSD estructural 4x8

Durmiente MSD estructural 4x6

Soporte de ángulo de metal Espesor: 10 mm

Esc: 1:2

Espaciamiento de durmientes

Vigueta MSD estructural 4x8

Durmiente MSD estructural 4x6

Soporte de ángulo de metal

Pernos de anclaje Diámetro: 10 mm

D4 RAMPA-LOSA

Losa CLT Espesor: 20 cm Viga de losa 20 x 20 cm CIELO HERRERA

Junta vidrios 3 mm

Panel vidrio 2.5x0.9 m

Pilar de pasamanos

MSD 2X6

Anclajes cilíndricos

Diámetro 30 mm

Losa CLT

Espesor: 20 cm

Viga de losa

20x20cm

Esc: 1:10

D5 PASAMANOS-LOSA

29

CIELO HERRERA

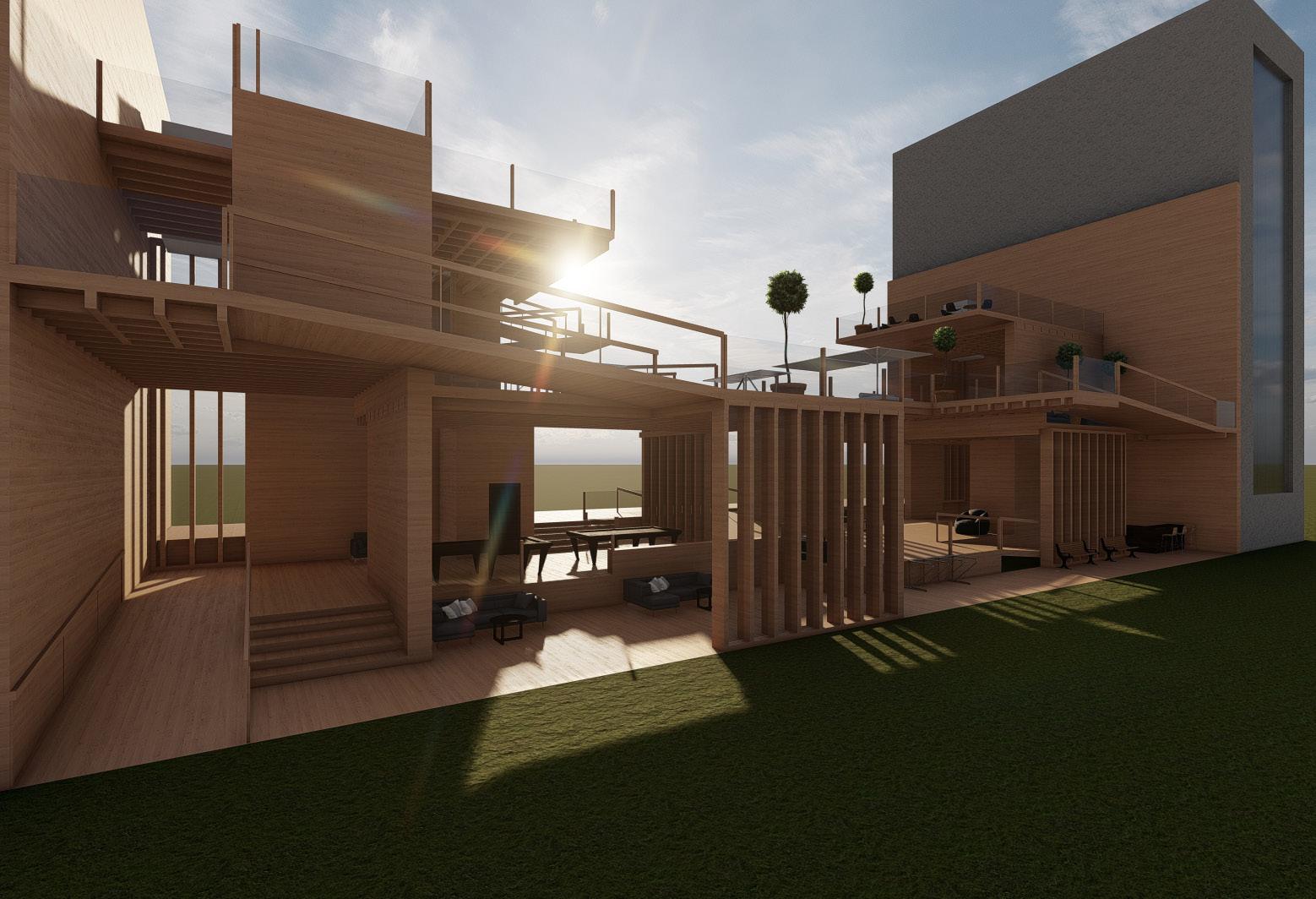

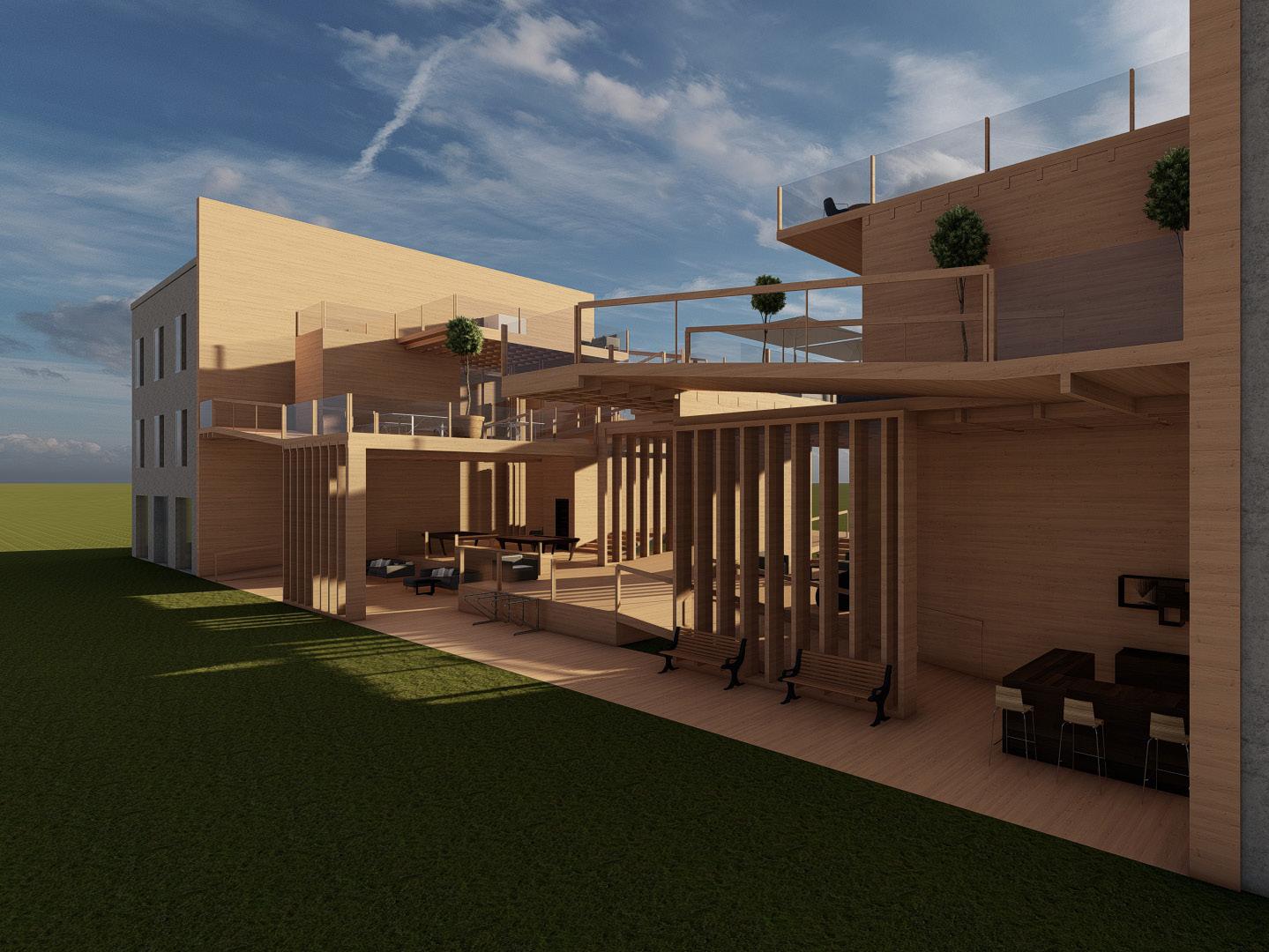

PERSPECTIVAS

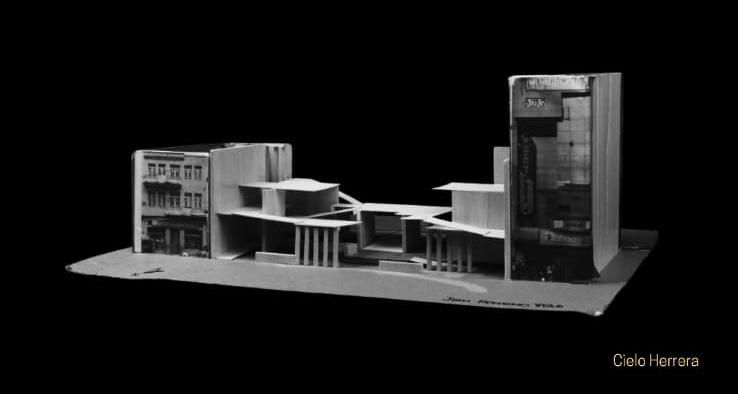

ANEXOS

35

ANEXOS

37
