TALLER DE DISEÑO DESDE EL INTERIOR
CASA
BOHEMIA
ESPACIOS DE CREATIVIDAD: SE UNEN DISEÑADORES, MÚSICOS Y ANIMADORES
ESCUELA DE ARQUITECTURA
CHRISTIAN ZÚÑIGA V. B 78644 / NAITTAN LUGO R. B63991 / FERNANDO CHINCHILLA G B88906
¡HOLA!
DE LOS
MÚSICOS AHORA, HABLEMOS
El Espacio de los Músicos en la Academia de las Artes, es un paraíso para los aspirantes a músicos. Equipado con instrumentos y tecnología de última generación, este espacio fomenta la experimentación y el crecimiento en el campo de la música. Desde música clásica hasta contemporánea, los estudiantes tienen acceso a una amplia gama de instrumentos y equipos musicales para perfeccionar su oficio y desarrollar sushabilidades.
La música juega un papel integral en las artes, y el Espacio de músicos fomenta la creatividad y la colaboración entre los estudiantes. Ya sea que actúen solos o en grupo, los estudiantes pueden explorar diferentes géneros y experimentar con nuevos sonidos. Con la orientación de profesores experimentados, se alienta a los estudiantes a superar sus límites y crear música innovadora que reflejesuestiloyperspectivaúnicos.
2
conoce
espacio!
el
Zonificación de actividades:
A: ESPACIO DE DANZA, CLASES
GRUPALES, MUSICOTERAPIA
B: ESPACIOS DE COMPOSICIÓN Y ESCRITURA
C: AULAS DE MÚSICA
D: ESTUDIOS DE GRABACIÓN
E: ESPACIOS DE TRABAJO
F: BAÑOS
G: BODEGAS
H: SALA COMÚN
conozcamos
nuestros espacios!
A B C D E F
H E
SW9130 EVER GREEN SW1015 SKYLINE STEEL SW6239 UPWARD SW2740 MINERAL GRAY SW6656 SERAPE SW6625 CERTAIN PEACH SW6634 Cooper Harbor SW6683 Bee SW6883 Raucous orange
G
eSQUEMA DE COLOR
Zonificación de actividades:
A: ESPACIO DE DANZA, CLASES
GRUPALES, MUSICOTERAPIA
B: ESPACIOS DE COMPOSICIÓN
Y ESCRITURA
C: AULAS DE MÚSICA
D: ESTUDIOS DE GRABACIÓN
E: ESPACIOS DE TRABAJO
F: BAÑOS
G: BODEGAS
H: SALA COMÚN
A B B C C C D D D E1 E2 E3 F F G G H conozcamos nuestros espacios!
SW9130 EVER GREEN SW1015 SKYLINE STEEL SW6239 UPWARD SW2740 MINERAL GRAY SW6656 SERAPE SW6625 CERTAIN PEACH
SW6634 Cooper Harbor SW6683 Bee SW6883 Raucous orange
INCORPORAR ILUMINACIÓN ARTIFICIAL ACORDE A LA LÍNEA DE DISEÑO Y NO PERTURBA LA ACTIVIDAD
SE BUSCA INTEGRAR ELEMENTOS COMO PANELES ACÚSTICOS QUE MEJOREN LAS CONDICIONES DE AISLAMIENTO Y ACONDICIONAMIENTO ACÚSTICO DEL ESPACIO
INTEGRAR ELEMENTOS EN OTROS MATERIALES QUE APORTAN AL ACONDICIONAMIENTO ACÚSTICO DEL ESPACIO
INTEGRAR COLORES
CUATERNARIOS PARA EVOCAR
LA NATURALEZA Y MATERIALES COMO LA MADERA PARA GENERAR CALIDEZ EN EL ESPACIO, LA MADERA POSEE
CUALIDADES ACÚSTICAS POR
LO QUE SE CONSIDERA PARA EL ESPACIO
INCORPORAR MOBILIARIO EN OTROS QUE APORTE A LAS ACTIVIDADES DE REUNIÓN Y DESCANSO, QUE GENEREN UNA ATMÓSFERA AGRADABLE Y CÓMODA
ESPACIO MUSICAL
MOODBOARD
ESPACIO DE DANZA, CLASES GRUPALES Y MUSICOTERAPIA
Diseño: Christian Zúñiga Vargas
Espejo
Panel Acústico alistonado dekustik acabado en rechapado roble europep listado (Wood Venner)
Espejo
Mueble de descanso y almacenamiento
Acabado de pintura de pared SW1015 Skyline
Sala de Clases Grupales Planta Técnico / Expresiva
Piso de Vinilo - Harlequín Fiesta Superficie clara - Acabado similar a Laurel Claro
Ingreso de luz por ventanería
Panel Acústico alistonado dekustik acabado en rechapado roble europep listado (Wood Venner)
Acabado de pintura de pared SW1015 Skyline
PANEL ACÚSTICO PANEL ACÚSTICO PANEL ACÚSTICO PANEL ACÚSTICO PANEL ACÚSTICO PANEL ACÚSTICO ACCESO
Acabado de pintura de pared
Skyline 6.77 m 1.20 m 1.20 m 1.20 m 1.11 m 1.11 m 0.60 m 4.40 m 0.04 m 4.31 m 0.04 m 6.77 m 1.31 m 1.20 m 1.11 m 1.34 m 1.11 m 1.90 m 1.20 m 1.20 m 0.04 m 0.07 m 0.07 m 0.07 m 0.07 m 0.45 m 0.45 m 1.75 m 1.75 m 4.40 m 0.60 m 0.90 m SALA DE BAILE Y CLASES GRUPALES ESPEJO ESPEJO ESPEJO VENTANA VENTANA ACCESO
SW1015
Cielo Acústico Luxineco en cefena de cielo módulo 1200x2400mm acabado en gris claro - PET - Incluye Tiras led de Iluminación general
Panel Acústico alistonado dekustik acabado en rechapado roble europep listado (Wood Venner) Iluminación general downlights de 8cm de diámetro - Sylvania
ESPEJO ESPEJO
Acabado de pintura de pared SW1015 Skyline
Panel Acústico alistonado dekustik acabado en rechapado roble europep listado (Wood Venner)
Sala de Clases Grupales
Elevación Interna - Oeste -Técnico / Expresiva
Acabado de pintura de mueble SW2740 - Mineral Gray
Piso de Vinilo - Harlequín Fiesta Superficie clara - Acabado similar a Laurel Claro
0.07 m 0.07 m 4.80 m 0.32 m 2.50 m 0.05 m 2.40 m 0.05 m 2.25 m 2.25 m 0.98 m 0.98 m 2.10 m Espejo Espejo Acceso 0.60 m 0.20 m 0.20 m
Mu
Sala de Clases Grupales
Iluminación general downlights de 8cm de diámetro - Sylvania Mueble de
Cielo acústico Luxineco en cenefa de cielo módulo 1200x2400mm acabado en gris claro - PET - Incluye Tiras led de iluminación general.
Acabado de pintura de pared SW1015 Skyline
Acabado de pintura de mueble SW2740 - Mineral Gray
Elevación Interna - Este -Técnico / Expresiva
VF VF
Ventanas
Panel Acústico alistonado dekustik acabado en rechapado roble europeo listado (Wood venner)
batientes
Piso de vinilo - Harlequin fiesta superficie clara - acabado similar a Laurel Claro
almacenamiento 6.77 m 0.98 m 4.80 m 0.98 m 0.32 m 0.60 m 1.20 m 1.20 m 1.20 m 1.11 m 1.11 m 0.07 m 0.07 m 0.07 m 0.07 m 0.32 m 1.98 m 2.10 m 0.75 m 2.50 m 2.40 m 0.05 m 0.05 m 0.55 m 0.55 m 0.30 m 1.68 m 0.20 m
Mu VF VF
Espacio de almacenamiento con puertas corredizas
Cielo Acústico Luxineco en cefena de cielo módulo 1200x2400mm acabado en gris claro - PET - Incluye Tiras led de Iluminación general
Iluminación general downlights de 8cm de diámetro - Sylvania
Iluminación downlights de 8cm de diámetro - Sylvania - empotrada en mueble Iluminación general
Mueble construido en madera de Teca
Acabado de pintura de mueble SW2740 - Mineral Gray
Sala de Clases Grupales
Elevación Interna - Norte-Técnico / Expresiva Ver detalle de mobiliario 1
Puertas de Acceso 2 paños de 45cm c/u
Almacenamiento de zapatos
Piso de Vinilo - Harlequín Fiesta Superficie clara - Acabado similar a Laurel Claro
Espacio para sentarse Espacio para sentarse
Mu 2.50 m 2.40 m 0.05 m 0.05 m 4.40 m 0.40 m 3.60 m 0.40 m 1.20 m 1.20 m 1.20 m 4.40 m 1.75 m 0.90 m 1.75 m 0.45 m 0.45 m Puertas corredizas Espacio para sentarse Puertas corredizas Espacio para sentarse Puertas corredizas Puertas corredizas Acceso 0.56 m 0.56 m 0.56 m 1.69 m
Sala de Clases Grupales
4.40 m 0.40 m
m
AMPLIO ESPEJO
Panel Acústico alistonado dekustik acabado en rechapado roble europep listado (Wood Venner)
Iluminación general
Cielo Acústico Luxineco en cefena de cielo módulo 1200x2400mm acabado en gris claro - PET - Incluye Tiras led de Iluminación general
Iluminación general downlights de 8cm de diámetro - Sylvania
AMPLIO ESPEJO
Acabado de pintura de pared SW1015 Skyline
Elevación Interna - Sur -Técnico / Expresiva
Piso de Vinilo - Harlequín Fiesta Superficie clara - Acabado similar a Laurel Claro
Panel Acústico alistonado dekustik acabado en rechapado roble europep listado (Wood Venner)
0.20
0.05
0.40 m 3.60
4.31 m 2.25 m
m
m
2.50
m
Mu
Cielo Acústico Luxineco en cefena de cielo módulo 1200x2400mm acabado en gris claro - PET - Incluye Tiras led de Iluminación general
Iluminación general downlights de 8cm de diámetro - Sylvania
Acabado de cenefa en pintura SW1015 Skyline
Cinta Led Lighter Led - Sylvania
Iluminación de acento empotrada en mobiliario
Sala de Clases Grupales
Planta de Cielos -Técnico / Expresiva
Tiras de paneles acústicos material PET, acabado en gris claro
Mu 6.17 m 4.41 m 3.60 m 1.20 m 1.20 m 1.20 m 2.40 m 2.40 m 2.04 m 0.62 m 0.62 m 0.40 m 0.40 m 1.12 m 2.24 m 1.12 m
A: ESPACIO DE DANZA, CLASES GRUPALES, MUSICOTERAPIA
Acabado en pintura: Mineral Gray SW2740

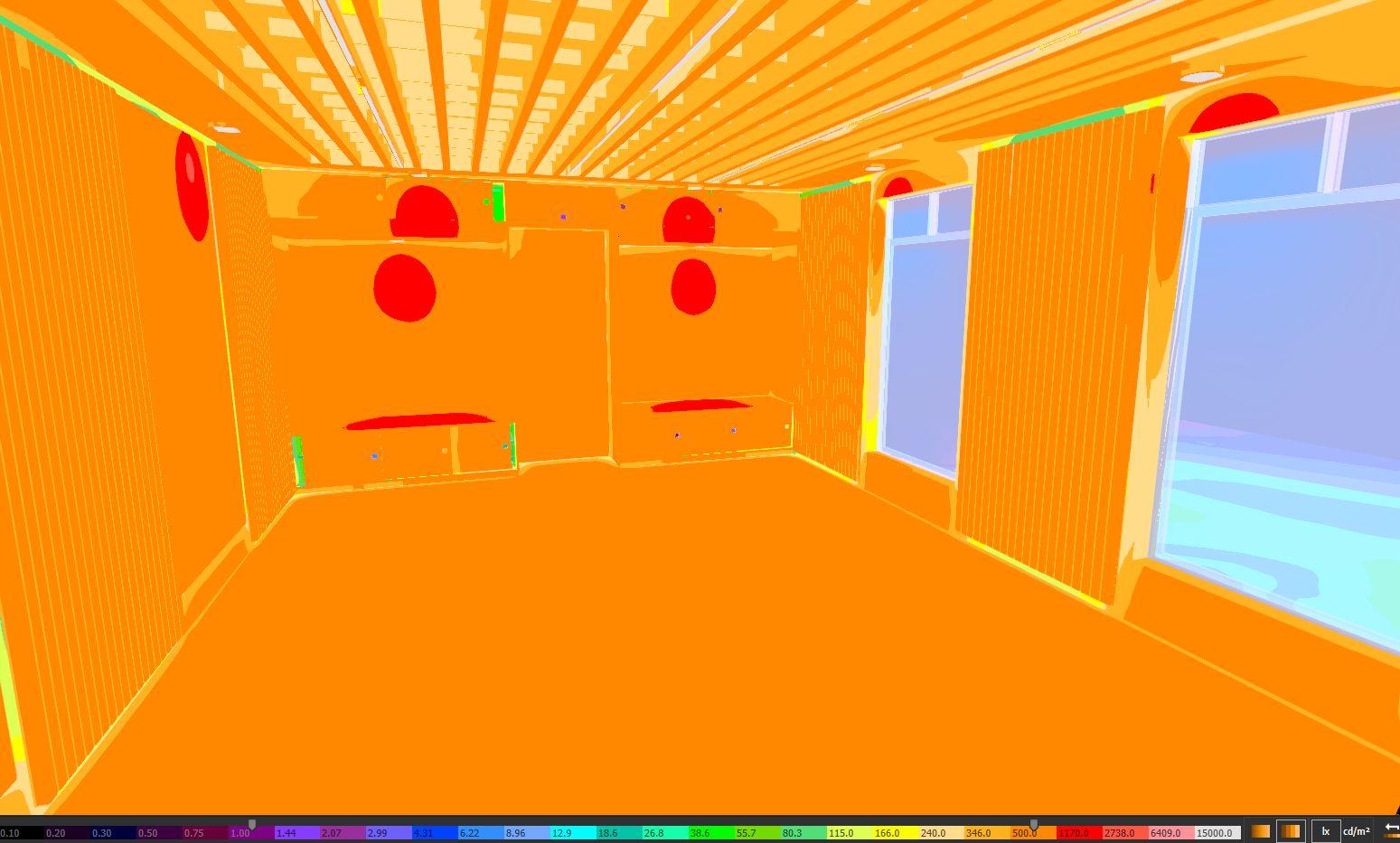

validación lumínica dialux
Los espacios de baile pueden ir desde los 500lx a los 1500lx y se usa espejos para poder generar una sensación de amplitud en el espacio
En el espacio están encendidas las luces de la cenefa y las luces del cielo acústico Luxineco
validación lumínica dialux
El mobiliario cuenta con luces de acento
En el espacio están encendidas las luces de la cenefa y las luces del cielo acústico Luxineco
