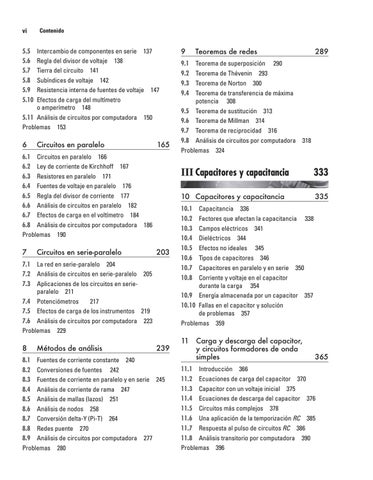

vi
Contenido
5.5 5.6 5.7 5.8 5.9 5.10
Intercambio de componentes en serie 137 Regla del divisor de voltaje 138 Tierra del circuito 141 Subíndices de voltaje 142 Resistencia interna de fuentes de voltaje 147 Efectos de carga del multímetro o amperímetro 148 5.11 Análisis de circuitos por computadora 150 Problemas 153
6
Circuitos en paralelo
165
6.1 Circuitos en paralelo 166 6.2 Ley de corriente de Kirchhoff 167 6.3 Resistores en paralelo 171 6.4 Fuentes de voltaje en paralelo 176 6.5 Regla del divisor de corriente 177 6.6 Análisis de circuitos en paralelo 182 6.7 Efectos de carga en el voltímetro 184 6.8 Análisis de circuitos por computadora 186 Problemas 190
7
Circuitos en serie-paralelo
203
7.1 7.2 7.3
La red en serie-paralelo 204 Análisis de circuitos en serie-paralelo 205 Aplicaciones de los circuitos en serieparalelo 211 7.4 Potenciómetros 217 7.5 Efectos de carga de los instrumentos 219 7.6 Análisis de circuitos por computadora 223 Problemas 229
8
Métodos de análisis
239
8.1 Fuentes de corriente constante 240 8.2 Conversiones de fuentes 242 8.3 Fuentes de corriente en paralelo y en serie 245 8.4 Análisis de corriente de rama 247 8.5 Análisis de mallas (lazos) 251 8.6 Análisis de nodos 258 8.7 Conversión delta-Y (Pi-T) 264 8.8 Redes puente 270 8.9 Análisis de circuitos por computadora 277 Problemas 280
9
Teoremas de redes
Teorema de superposición 290 Teorema de Thévenin 293 Teorema de Norton 300 Teorema de transferencia de máxima potencia 308 9.5 Teorema de sustitución 313 9.6 Teorema de Millman 314 9.7 Teorema de reciprocidad 316 9.8 Análisis de circuitos por computadora Problemas 324
289
9.1 9.2 9.3 9.4
318
III Capacitores y capacitancia
333
10 Capacitores y capacitancia
335
10.1 10.2 10.3 10.4 10.5 10.6 10.7 10.8
Capacitancia 336 Factores que afectan la capacitancia 338 Campos eléctricos 341 Dieléctricos 344 Efectos no ideales 345 Tipos de capacitores 346 Capacitores en paralelo y en serie 350 Corriente y voltaje en el capacitor durante la carga 354 10.9 Energía almacenada por un capacitor 357 10.10 Fallas en el capacitor y solución de problemas 357 Problemas 359
11
Carga y descarga del capacitor, y circuitos formadores de onda simples
365
11.1 Introducción 366 11.2 Ecuaciones de carga del capacitor 370 11.3 Capacitor con un voltaje inicial 375 11.4 Ecuaciones de descarga del capacitor 376 11.5 Circuitos más complejos 378 11.6 Una aplicación de la temporización RC 385 11.7 Respuesta al pulso de circuitos RC 386 11.8 Análisis transitorio por computadora 390 Problemas 396
