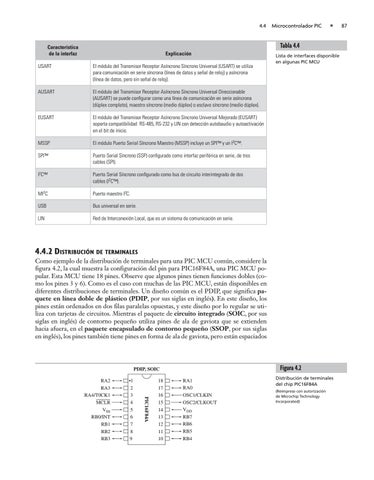

4.4
Microcontrolador PIC
Tabla 4.4
Característica de la interfaz
Explicación
USART
El módulo del Transmisor Receptor Asíncrono Síncrono Universal (USART) se utiliza para comunicación en serie síncrona (línea de datos y señal de reloj) y asíncrona (línea de datos, pero sin señal de reloj).
AUSART
El módulo del Transmisor Receptor Asíncrono Síncrono Universal Direccionable (AUSART) se puede configurar como una línea de comunicación en serie asíncrona (dúplex completo), maestro síncrono (medio dúplex) o esclavo síncrono (medio dúplex).
EUSART
El módulo del Transmisor Receptor Asíncrono Síncrono Universal Mejorado (EUSART) soporta compatibilidad RS-485, RS-232 y LIN con detección autobaudio y autoactivación en el bit de inicio.
MSSP
El módulo Puerto Serial Síncrono Maestro (MSSP) incluye un SPI™ y un I2C™.
SPI™
Puerto Serial Síncrono (SSP) configurado como interfaz periférica en serie, de tres cables (SPI).
I2C™
Puerto Serial Síncrono configurado como bus de circuito interintegrado de dos cables (I2C™).
MI2C
Puerto maestro I2C.
USB
Bus universal en serie.
LIN
Red de Interconexión Local, que es un sistema de comunicación en serie.
Lista de interfaces disponible en algunas PIC MCU
4.4.2 DISTRIBUCIÓN DE TERMINALES Como ejemplo de la distribución de terminales para una PIC MCU común, considere la figura 4.2, la cual muestra la configuración del pin para PIC16F84A, una PIC MCU popular. Esta MCU tiene 18 pines. Observe que algunos pines tienen funciones dobles (como los pines 3 y 6). Como es el caso con muchas de las PIC MCU, están disponibles en diferentes distribuciones de terminales. Un diseño común es el PDIP, que significa paquete en línea doble de plástico (PDIP, por sus siglas en inglés). En este diseño, los pines están ordenados en dos filas paralelas opuestas, y este diseño por lo regular se utiliza con tarjetas de circuitos. Mientras el paquete de circuito integrado (SOIC, por sus siglas en inglés) de contorno pequeño utiliza pines de ala de gaviota que se extienden hacia afuera, en el paquete encapsulado de contorno pequeño (SSOP, por sus siglas en inglés), los pines también tiene pines en forma de ala de gaviota, pero están espaciados
Figura 4.2
PDIP, SOIC •1 2 3 4 5 6 7 8 9
PIC16F84A
RA2 RA3 RA4/T0CK1 MCLR VSS RB0/INT RB1 RB2 RB3
18 17 16 15 14 13 12 11 10
RA1 RA0 OSC1/CLKIN OSC2/CLKOUT VDD RB7 RB6 RB5 RB4
Distribución de terminales del chip PIC16F84A (Reimpreso con autorización de Microchip Technology Incorporated)
87
