El Internet de las Cosas pide protagonismo en el sector eléctrico

La digitalización aporta solución a la necesidad de monitorizar, optimizar y controlar el gasto energético, y controlar a la vez el estado de edificios e instalaciones. Estefanía Benavente, Business Developer Electrical Product en Siemens España, detalla los retos crecientes en este ámbito y explica algunas de las soluciones más avanzadas que este fabricante ofrece al mercado, permitiendo la gestión eficiente y el aprovechamiento de los datos.

Nuestra sociedad encara el mayor reto energético de la historia. La electricidad es clave para el desarrollo de cualquier actividad económica. Sin embargo, por diferentes motivos, el coste de la energía es cada vez más elevado. Uno de estos factores es el aumento de la demanda motivado, entre otros, por el incremento del uso de vehículos eléctricos o los numerosos aparatos conectados con los que nos hemos acostumbrado a vivir.

En el otro lado, se hallan también nuevos modelos de autoconsumo por parte de los usuarios, ya sea mediante placas solares u otro tipo de renovables y formas de aprovisionamiento de energía.

Estos escenarios son terreno abonado para la irrupción de nuevos actores, sobre todo los empujados por la aplicación de nuevas tecnologías. Además, gestionar los recursos energéticos de manera fiable y eficiente, o reducir los costes de mantenimiento en una instalación, es cada vez más importante. De hecho, actualmente, la legislación española ya obliga a implementar sistemas de gestión energéticos con el objetivo de optimizar su uso.

Como consecuencia, el Internet de las Cosas (Internet of Things, o IoT) pide protagonismo en el sector eléctrico. El usuario, cada vez más, siente la necesidad de monitorizar, optimizar y controlar el gasto energético, controlando a su vez el estado de múltiples edificios e instalaciones, a través de la digitalización y el IoT, para, finalmente, crear un mundo más sostenible, más conectado e inteligente.

Cómo conseguimos los datos

Para hacer llegar los datos a los niveles de gestión, el primer paso es obtenerlos a pie de campo, de tal manera que los equipos, aparentemente, “más pequeños” juegan un papel fundamental en esta tarea. En este

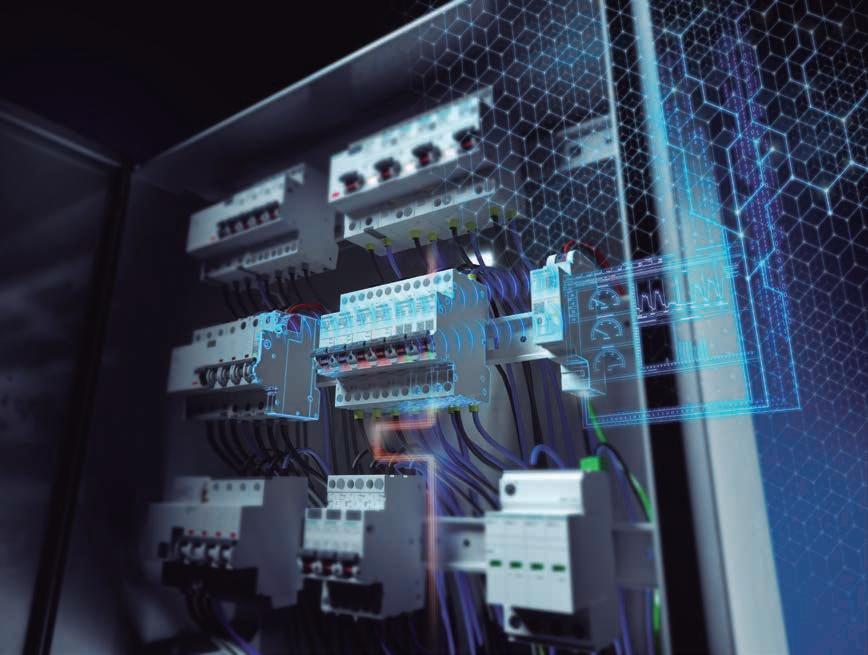

Los nuevos interruptores automáticos SENTRON cuentan con funciones de medición y comunicación.

sentido, la unidad de negocio Electrical Products de Siemens, orientada a soluciones de baja tensión, tiene gran parte del porfolio orientada a la eficiencia, medida y monitorización de energía.

Algunos ejemplos de ello dentro de la gama SENTRON son los interruptores automáticos comunicables, interruptores auxiliares, detectores de arco 5SV6 COM AFDD/LS, los analizadores de red SENTRON PAC y los nuevos fusibles comunicables SENTRON 3NA COM.

Además, también cuenta con softwares de gestión energética (SENTRON Powermanager y SENTRON PowerConfig) y la plataforma de datos 7KN Powercenter 3000 IoT que, con los dispositivos compatibles, se puede utilizar para transferir datos a MindSphere, el sistema operativo IoT basado en la nube de Siemens; estos datos posteriormente se pueden visualizar localmente utilizando el software SENTRON Powerconfig o SENTRON Powermanager, o en la nube empleando la aplicación SENTRON Powermind.

Interruptores automáticos SENTRON con funciones de medición y comunicación

Los innovadores dispositivos de protección de circuitos SENTRON no solo protegen contra cortocircuitos, sobrecargas y fallos de arco, sino que también ofrecen funciones de comunicación y medición; además, no requieren espacio adicional. Con su dise-

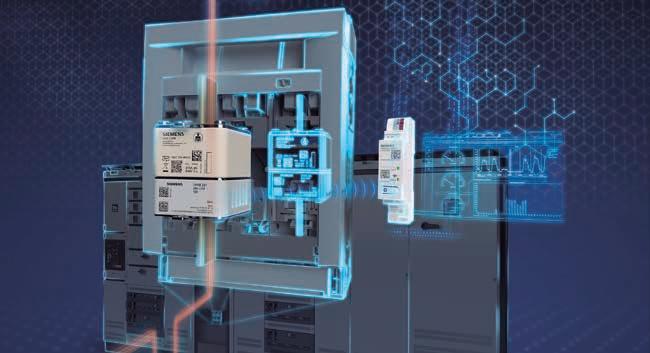

El nuevo fusible Sentron 3NA COM LV HRC protege las redes y las plantas contra cortocircuitos y sobrecargas; además, es capaz de medir la corriente.

ño compacto, estos equipos aportan transparencia al circuito derivado de protección en baja tensión.

Las características principales de los interruptores automáticos SENTRON son las siguientes:

◗ Registro de energía y potencia activa, corriente, tensión, frecuencia de línea y temperatura.

◗ Registro de estado integrado, contador de horas de funcionamiento y contador de cortocircuitos.

◗ Parametrización y puesta en marcha rápidas con la aplicación de smartphone SEN-

TRON o el software gratuito SENTRON Powerconfig.

◗ Transmisión inalámbrica de datos de medición al concentrador de datos 7KN Powercenter 1000 (máximo 24 dispositivos).

Nuevos fusibles LV HRC: aumento de la seguridad del suministro en la red

El nuevo fusible SENTRON 3NA COM LV HRC, con funcionalidad integrada de comunicación y medición, está diseñado para redes de baja tensión de 400 V y se puede utilizar en instalaciones secundarias y plantas industriales. Protege las redes y las plantas contra cortocircuitos y sobrecargas y es capaz de medir la corriente.

Los datos recogidos se envían de forma inalámbrica al concentrador de datos 7KN Powercenter 1000, que los recopila y, posteriormente, los transmite a dispositivos móviles, PC o interfaces IoT de nivel superior para su visualización y evaluación, que los ponen a disposición de las aplicaciones en la nube.

Estos datos proporcionan información sobre la carga actual de la red, la simetría de fase y cualquier irregularidad; ello permite aumentar la seguridad del suministro y optimizar el mantenimiento y el servicio. Gracias a la detección y localización de fallos más rápidamente, la duración de los cortes de energía se puede reducir de manera significativa.

Asimismo, este fusible es fácil de instalar en plantas existentes, ya que tiene las mismas dimensiones que los fusibles LV HRC convencionales. Consta de dos componentes que se enchufan entre sí: un esla-

 LA IMPORTANCIA DEL DATO EN LA TRANSFORMACIÓN DIGITAL. BENEFICIOS

Tenemos los datos ¿Y ahora qué? El seguimiento, la adquisición y el procesamiento adecuado de los datos pueden impulsar herramientas y servicios innovadores. Algunas de las ventajas que se pueden conseguir con un tratamiento adecuado de toda la información recopilada son, por ejemplo: ◗ Detectar errores de medida, analizar la topología y la observabilidad de redes de baja tensión. ◗ Realizar el mantenimiento predictivo, gracias a los datos recopilados. ◗ Reducción de fallos en el servicio eléctrico, que reducen de modo drástica la productividad. ◗ Aumento del rendimiento y la productividad de la planta o la instalación. ◗ Mayor seguridad en todo tipo de edificios, industrias e instalaciones. ◗ Eficiencia y sostenibilidad: gracias a los dispositivos conectados, es posible una mejor gestión energética, y una instalación más segura, económica y sostenible. ◗ Mayor rentabilidad de las inversiones debido a la reducción de fallos.

En definitiva, el aprovechamiento del Big Data en el sector eléctrico es crucial para ofrecer soluciones personalizadas a los clientes y solventar algunos problemas en el ámbito del sector eléctrico de baja tensión. La ventaja de una buena captura y gestión de datos se traduce en ganancias en productividad y se convierte en uno de los pilares fundamentales para el crecimiento de las empresas del sector industrial y de infraestructuras, que tienen grandes consumos.

Ejemplo de una solución de productos SENTRON Comunicables.

bón fusible LV HRC con cuerpo cerámico y un módulo electrónico multifuncional. Es el módulo electrónico el que mide, además de lo anteriormente mencionado, el flujo de corriente en puntos seleccionados de la red y aporta información sobre el estado operativo actual en cualquier momento. Para una gestión óptima de los datos, estos se pueden enviar de forma inalámbrica al concentrador de datos 7KN Powercenter 1000 (máximo de 24 dispositivos). Desde allí, se pueden recuperar directamente a través de Bluetooth utilizando un dispositivo móvil o transmitirse a pasarelas de nivel superior a través de protocolo Modbus TCP.

El nuevo fusible Sentron 3NA COM LV HRC protege las redes y las plantas contra cortocircuitos y sobrecargas, y es capaz de medir la corriente. Actualmente, la legislación española ya obliga A todo esto habría que añadir otras soluciones que permiten mejorar e incrementar la transparencia y la seguridad del sistema. Así, otros equipos con capacia implementar dad de comunicación son los interruptosistemas de gestión res SENTRON 5SL6 COM, el detector de energéticos arco 5SV6 COM AFDD/LS, el bloque de contactos auxiliares/de señal de falla 5ST3 COM. Todos ellos, tiene la capacidad de comunicarse con el concentrador de datos 7KN Powercenter 1000, que recopila la información de hasta 24 equipos para luego gestionarla como ya hemos comentado con anterioridad
