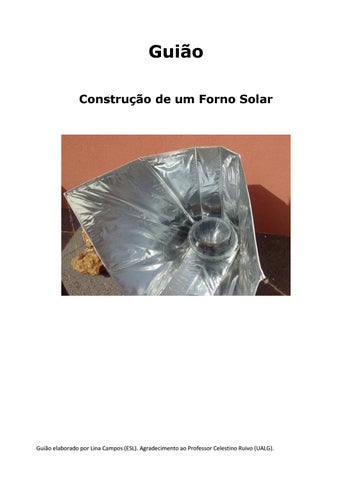

Guião Construção de um Forno Solar

Guião elaborado por Lina Campos (ESL). Agradecimento ao Professor Celestino Ruivo (UALG).

Material: - duas placas 90x65 (cm) de polipropileno alveolar com espessura entre 3 a 5 mm ou de outro material impermeável - rolo de película reflectora - fita-cola de dupla face - x-ato, régua, transferidor, lápis - ferramenta para fazer pequenos furos, fio resistente (ou arame) e corda - panela preta com tampa - dois vidros de máquina de lavar roupa (que encaixem)

Instruções de construção do forno solar (tipo funil) 1. Desenhar as linhas de corte e de dobragem nas placas A e B, de acordo com o esquema seguinte:

Guião elaborado por Lina Campos (ESL). Agradecimento ao Professor Celestino Ruivo (UALG).

2. Vincar, com a ajuda de uma régua, as linhas de dobragem, em ambas as placas.

3. Na placa A, cortar o lado [A4A6] do quadrado [A4A5A7A6] – linha de corte.

4. Preparar várias tiras de fita-cola dupla, com 5 mm de largura, para usar em todas as linhas de dobragem, linhas de corte e nos rebordos das duas placas. Pode-se facilmente fazer isto sobrepondo tiras de fita num dos rebordos até ter tiras suficientes.

Guião elaborado por Lina Campos (ESL). Agradecimento ao Professor Celestino Ruivo (UALG).

5. Aplicar as tiras de fita-cola nos rebordos. Continuar aplicando as tiras de fita em cada linha de dobragem.

6. Na linha de corte [A4A6], usar fita nos dois lados do corte.

7. Remover a proteção de todas as tiras de fita. O x-ato poderá ajudar.

Guião elaborado por Lina Campos (ESL). Agradecimento ao Professor Celestino Ruivo (UALG).

8. Para facilitar a colagem da película refletora, colocar as duas placas juntas e cuidadosamente desenrolar a película refletora ao longo das placas, cobrindo-as completamente e de modo a NÃO ficarem com bolhas de ar.

9. Separar as placas e cortar a película refletora extra em ambos os lados.

Guardar o excesso da película refletora pois será útil (no passo 13).

10. Cortar a película refletora apenas na linha de corte [A4A6].

11. Unir as peças A e B de acordo com a seguinte correspondência entre pontos: A2-B2; A3-B3, A4-B4 e A5-B5. O objetivo é conseguir obter um funil com a seguinte forma:

Guião elaborado por Lina Campos (ESL). Agradecimento ao Professor Celestino Ruivo (UALG).

12. Para "coser" as duas placas (do lado exterior), começar com as linhas [B3B4] e [A3A4], usando quatro ou cinco pontos. Cada ponto é feito com duas perfurações, uma em cada placa ao longo da linha de rebordo, e depois "cosido" com fio ou arame. Para "coser" as linhas [B2 B7] e [A2A7] usa-se um procedimento semelhante.

Nota: B7 pertence à linha [B2B5].

13. Depois de cosidas as placas, reforçar o exterior com fita adesiva resistente. Para reforçar o interior, preparar tiras de película refletora. Para tal, cortar tiras de fita-cola de dupla face (15 mm largura e aproximadamente 42 cm de comprimento) e aplicar-lhe tiras de película refletora com as mesmas dimensões (de preferência material excedente – passo 9).

Colar essas tiras no interior, sobre os segmentos [B2 B7] e [A2 A7].

Usar o mesmo procedimento nos segmentos [A3 A4] e [B3 B4].

14. Colocar duas cordas nas extremidades do funil para permitir diferentes aberturas (as cordas poderão ser atadas a tijolos ou pedras).

Guião elaborado por Lina Campos (ESL). Agradecimento ao Professor Celestino Ruivo (UALG).

15. Construir uma peça paralelepipédica com 30x20x10 (cm) para se colocar na parte externa do forno sob o quadrado [A4A5A7A6]. Em alternativa poderá ser utilizado um tijolo.

Regular a posição do forno para alturas solares alta e baixa O forno solar terá duas posições de funcionamento, uma sem recurso à peça paralelepipédica quando a altura solar é baixa Fig. 1 a) e outra utilizando a peça paralelepipédica quando a altura solar é alta Fig. 1 b).

Fig. 1 - Posicionamento da cozinha solar. a) altura solar baixa ; b) altura solar alta Altura solar baixa (Portugal, Lat. 40ºN) - Outubro a Março desde o nascer do sol até ao pôr do sol.

Altura solar alta (Portugal, Lat. 40ºN) Abril a Setembro desde as 9h até às 17h.

- Abril a Setembro desde o nascer do sol até às 9h e das 17h até ao pôr do sol.

Guião elaborado por Lina Campos (ESL). Agradecimento ao Professor Celestino Ruivo (UALG).

Arrumar e transportar o forno solar A cozinha solar é facilmente dobrável, para facilitar a arrumação e o transporte.

Preparados para o primeiro de muitos cozinhados solares?

Sugestões: - assar batata doce - cozer um bolo - cozer arroz - cozer legumes …

BOM TRABALHO E BOM APETITE!
