Samana (Descanso) fue pensado para la comidad de las personas, el disfrutar de la naturaleza. Desde el proce so de analizar, percatarse de todo lo que influye para que el Ilaló sea tan sagrado, tan puro y armonioso.
4
5
El Ilaló es conocido hace años como cuna de una de las comunas que dió inicio a la elaboración del cedazo, al punto de tener celebraciones en su honor. Lleno de leyendas, rico en diversidad de flo ra y fauna, mantiene una conexión entre el presente y el pasado, evidenciado en la ma terialidad de su arqui tectura, logrando un mezcla entre lo natural y antiguo, lo cual man tiene el equilibro.
6
7
Alinear Girar Escalar
8 PROCESO 1 2 3
Adaptar Vaciar Conectar
9 4 5 6
PLANTAS ARQUITECTONICAS
PLANTA BAJA ESC 1:100
PLANTA ALTA ESC 1:100
10 N+/- 3,00 N+/- 3,50 P= 8% P= 10% P= 2% N+/- 0,00 N+/- 3,00
IMPLANTACION
Lugares de compartir entre jovenes y adultos. Creando una atmosfera de armonía y paz.
12 CORTE TRANSVERSAL
13
AXONOMETRIA EXPLOTADA
Mirador
Cafetería Aulas Interactivas
Baterías Sanitarias
Mercado
14
15
DETALLES CONSTRUCTIVOS
Base de apoyo
Ensamblaje tipo A entre madera de pino Muro de hor migón
Herraje de acero con 2 tornillos 3/8
Ménsula de apoyo
DETALLE CONSTRUCTIVO 1 ESC 1:10
Tornillos de refuerzo 3/8
DETALLE CONSTRUCTIVO 2 ESC 1:10
Viga Superior
Viga de apoyo
16
CORTE CONSTRUCTIVO
LEYENDA
1.1 hormigón de limpieza 1.2 hormigón estructural 1.3 estructura de acera 1.4 contrapiso 1.5 muro de piedra 60 cmde ancho 1.6 tornillos de refuerzo 1.7 ménsula de apoyo 1.8 impeabilizante choba 1.9 montante 1.10 ventana 1.11 madera de pino e=4mm 1.12. correas 80x80 mm
1.13. tierra apisonada con inclinacióncada 30 cm
1.14. cama de arena
1.15. tubo pvc perforado de 200mm 1.16. viga de apoyo e=100mm 1.17. grava
CORTE POR
ESC 1:100
MURO
17
JUGANDO CON A
La Floresta
Retomar un espacio en total abandono, convirtiendolo en un lugar de recreación, donde vecinos y extrajeros puedan comparti momentos amenos entre ellos mientras disfrutan del arte y la cultura.
18
19
La Floresta es un barrio concurrido, sin embar go contene terrenos descuidados, olvidados y abandonados, fomen tando la delincuencia.
El convertir un espacio en mal estado en un lu gar de encuentro para Jóvenes y Adultos, es reactivar la unión entre vecinos, logrando que universitarios se inte resen por una zona util como divertida; llena de actividades lúdicas, en lugares potencialemn te turísticos.
20
21
Figura Base losa Separación y escala
22 PROCESO
2 Estructura A 1 3 + + Pórticos Estructura posicionada
Muros
Losetas de madera Jugando con A
= Espacios Huecos
Muros espacios servidores
23
PLANTAS ARQUITECTONICAS
PLANTA BAJA
ESC 1:100
PLANTA ALTA ESC 1:100
24
25
IMPLANTACION
AXONOMETRIA EXPLOTADA
Estructura multiuso
Losas
Baterías Sanitarias
Muros con espacios servidores
Sala de exposiciones
26
27
28
29
OLLITA CONJUNTA
La Libertad
Mantener la unión entre jovenes y adultos en medio de pandemia, demostrando respeto y la responsabili dad de saber llevar el orden.
30
31
La libertad se caracteri za por ser un barrio ale jado pero unido entre sus moradores, cuenta con grandes visuales, siendo un gran lugar para lograr una convi vencia armoniosa.
Después del Covid los vecinos buscan convi vir sin contagios pero desean volver a vivir momentos amenos en conjunto, logrando ob jetivos como un huerto y una cocina entre todo s los habitantes del ba rrio.
32
33
Volumen Inicial Plataformas Juego de Angulos

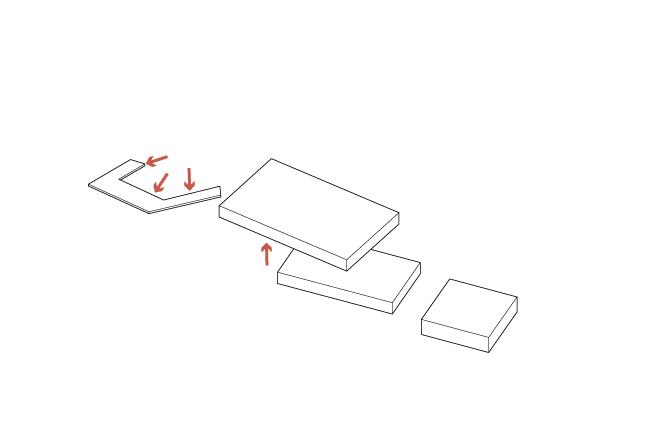

34 PROCESO 1 2 3
35 Ollita
6
4 5
Conjunta
Estrucción Abrir espacios
PLANTAS ARQUITECTONICAS
PLANTA BAJA ESC 1:100
PLANTA ALTA ESC 1:100
36
IMPLANTACION
37
38 CORTE LONGITUDINAL
39

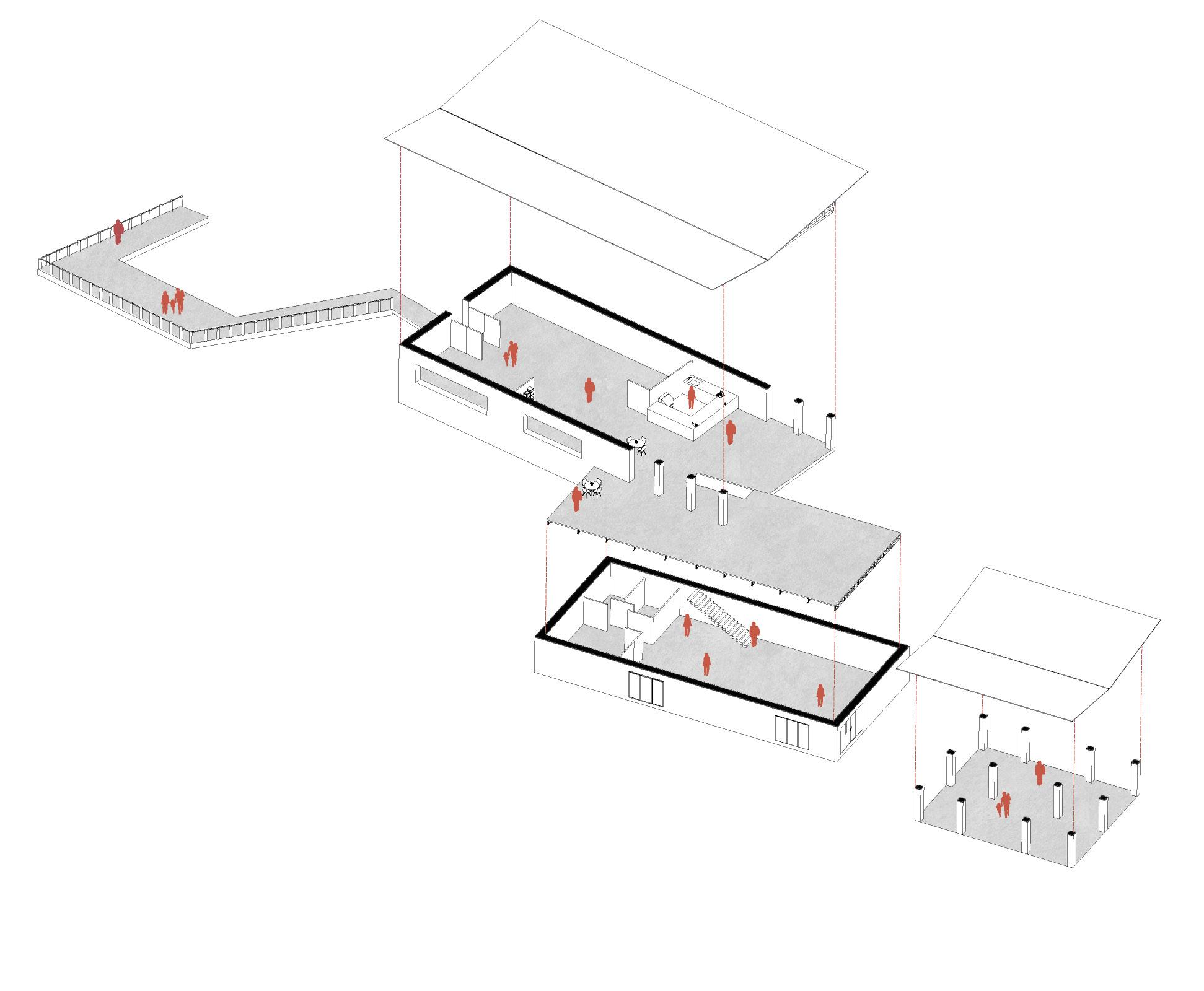

AXONOMETRIA EXPLOTADA
Techo con pendiente
Aulas Hall
Cocina comunitaria
Bodegas
40
41
OLEOS
Yo
Con un pincel y óleos basta para materializar ideas de la mente, permitiendo trasferir la realidad en un cua dro, logrando mantener el equilibrio de colores, contraste, luz y sombra.
42
43
CROCHET
