Barra de pasta
Mariel Velázquez Eduardo Villaseñor Mariajose Jauregui Bryan Morales Jorge González Sebastian Enriquez

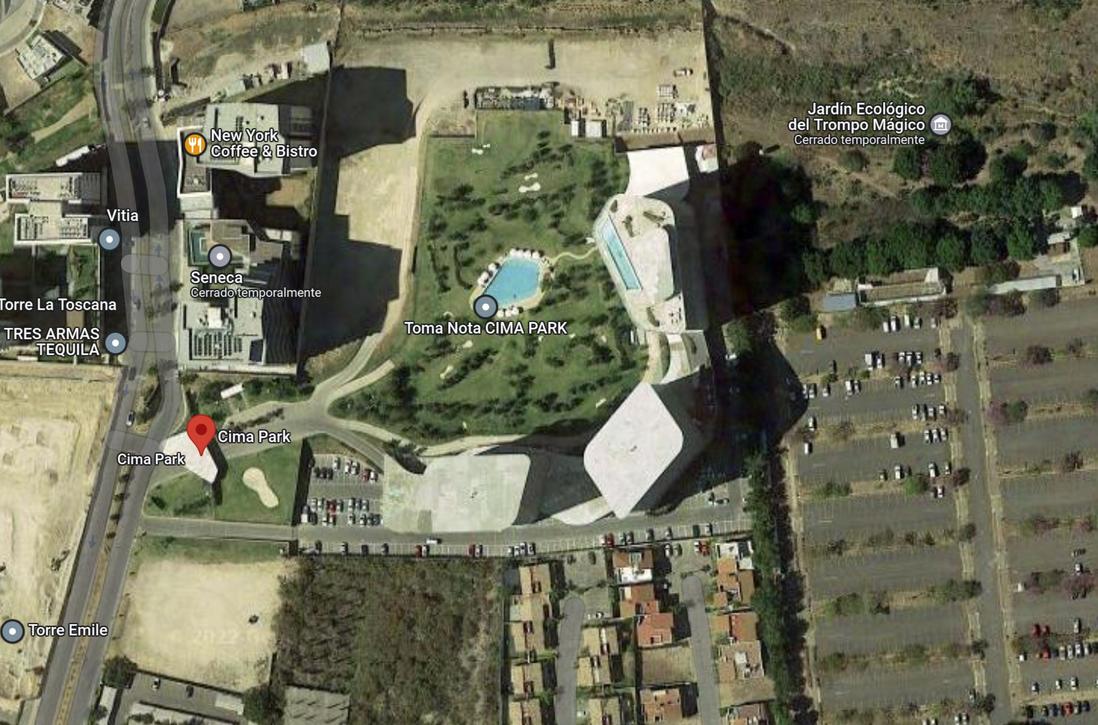

UBICACIÓN
Av. Paseo La Toscana 122, Valle Real, 45019 Zapopan, Jal. Av. Paseo La Toscana 122, Valle Real, 45019 Zapopan, Jal.
Zapopán, Jalisco

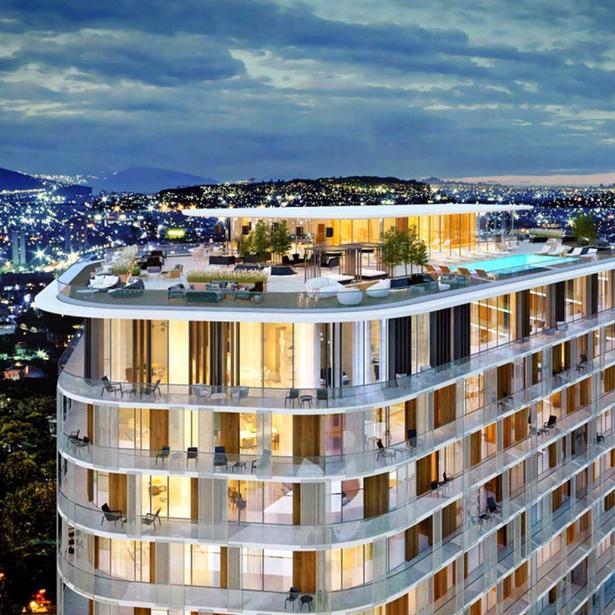

CIMA PARK

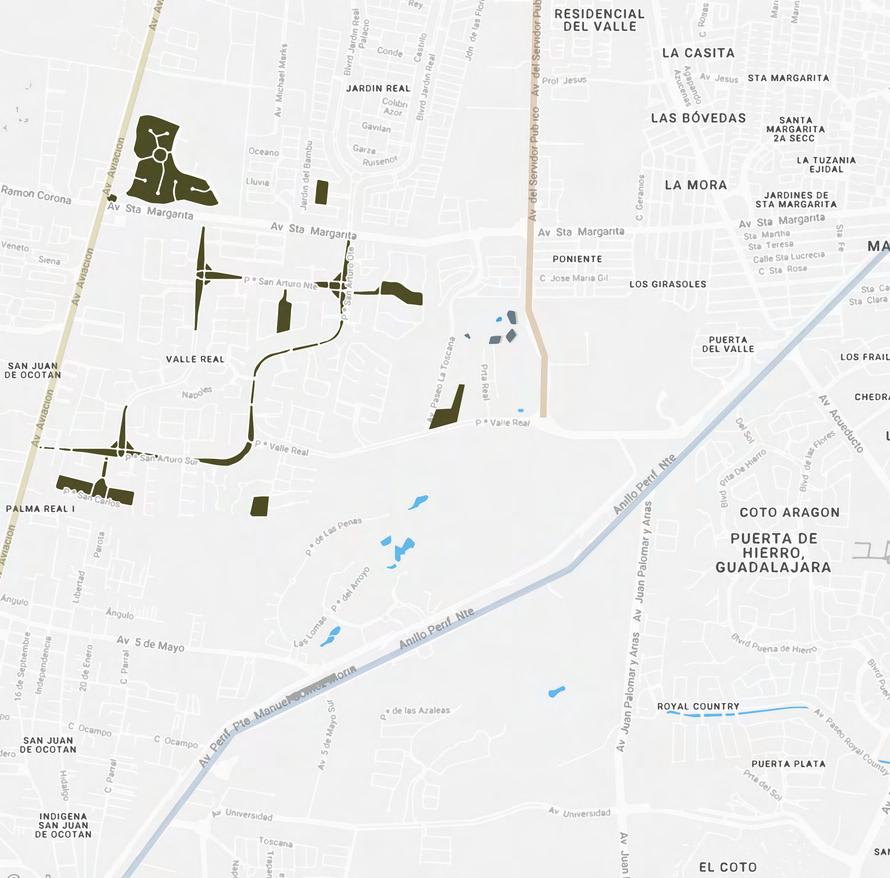

Mapa Mapa Av.Sta.Margarita Av.Sta.Margarita Av. Aviación AnilloPerif.Nte. AnilloPerif.Nte. CIMA PARK PUERTADE HIERRO CLUBDE GOLF VALLE REAL JARDIN REAL Av.Acueducto REAL CENTER HOSPITALREAL SANJOSE VALLEREAL Macro
JARDIN REAL
Mapa Mapa
Micro
Av.Sta.Margarita
PLAZAD ´LUCCA
Av. Sta. Margarita Av. Central Guillermo G.
CIMA PARK
PLAZA REAL CENTER Av. Paseo la Toscana
MUSEO TROMPO MÁGICO PALCCO
Av.CentralGuillermoG.
PRELIMINARES
Concepto Concepto

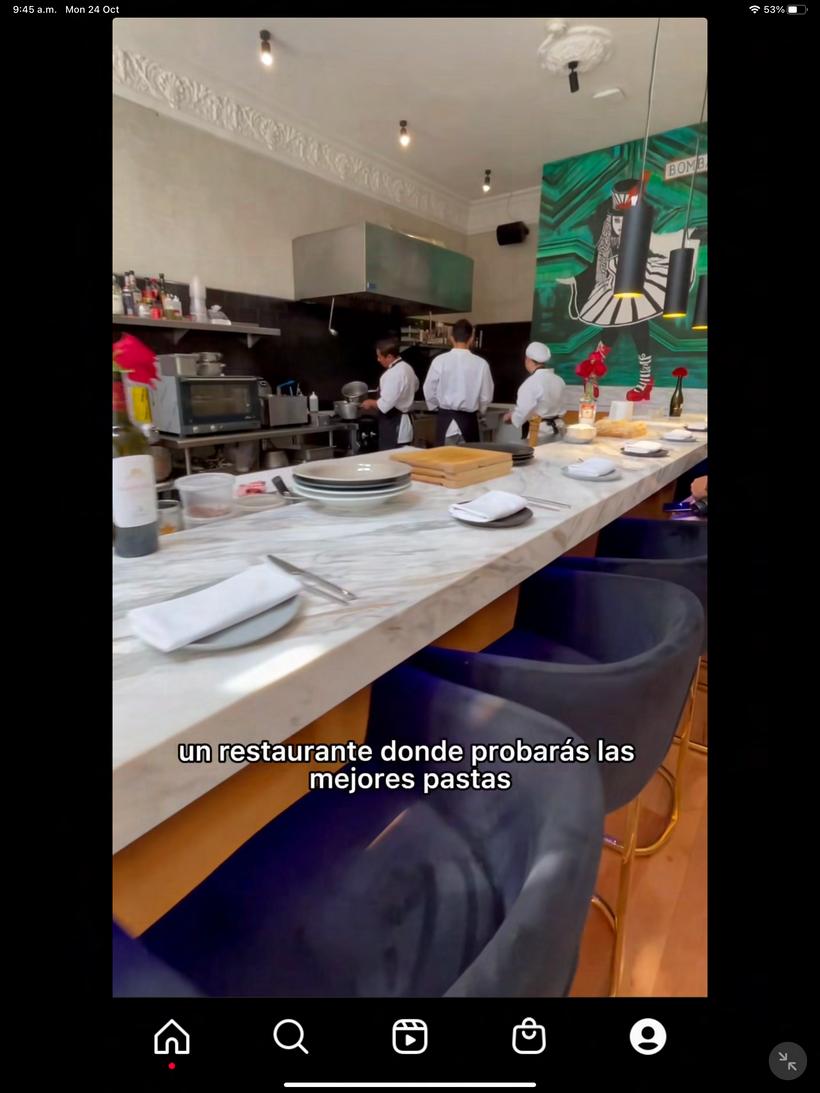

Barra de pastas (parecida a una barra de sushi) en la que los clientes se sentarán en una barra con vista directamente hacia la cocina donde estarán preparando todos los tipos de pastas cocinadas desde cero.
Los chefs estarán comiendo en vista hacia los clientes y recibirán los pedidos directamente de los clientes, sin necesidad de meseros.
Concepto Concepto

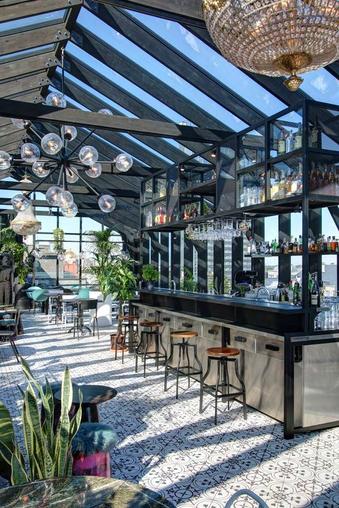

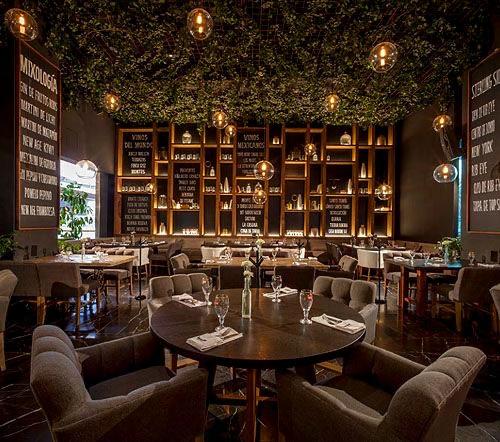

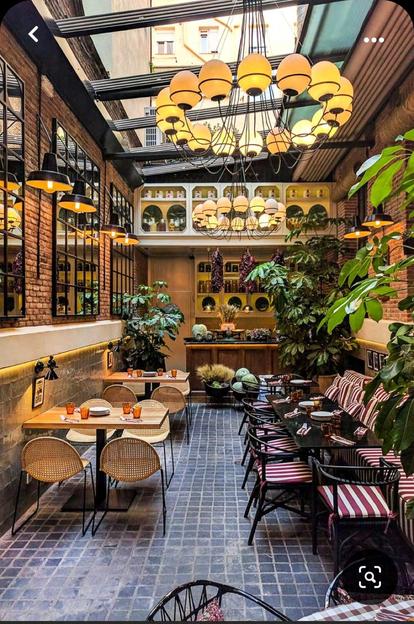

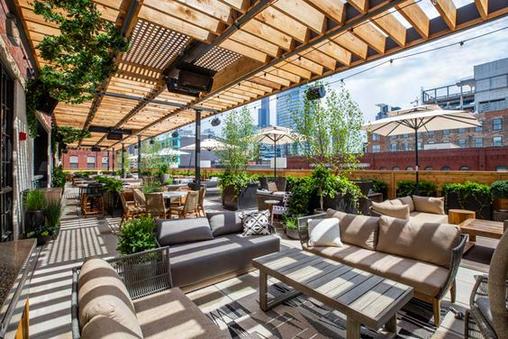

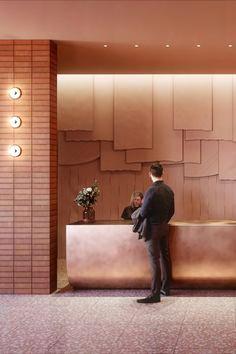

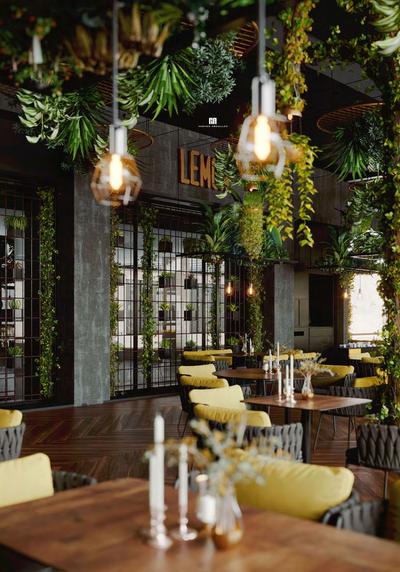

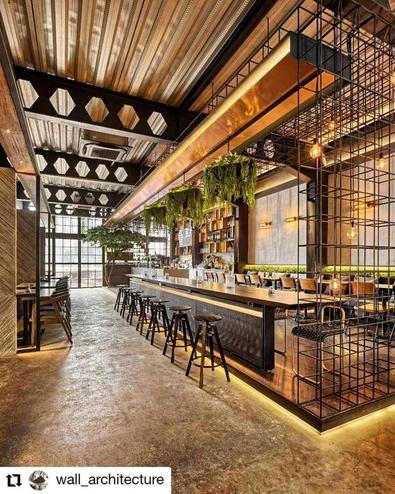

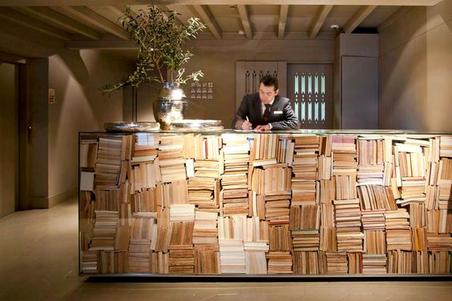

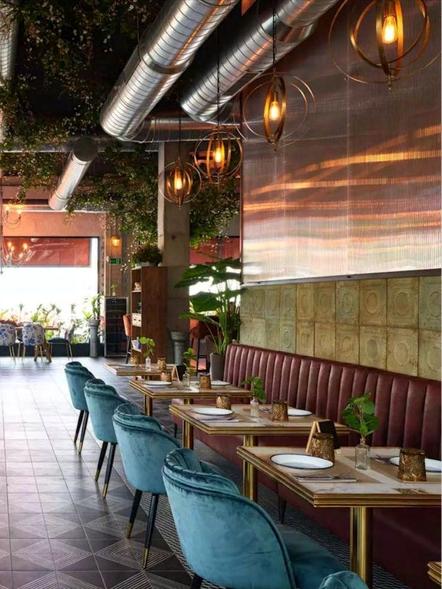

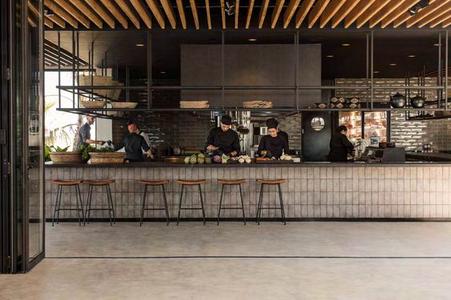

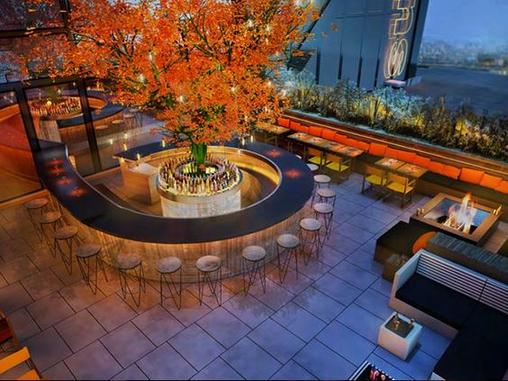

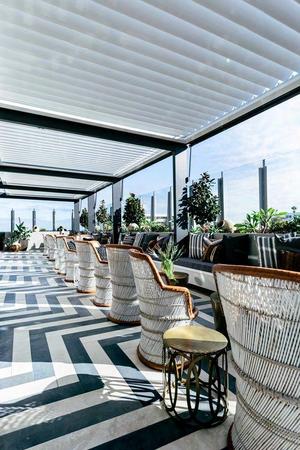

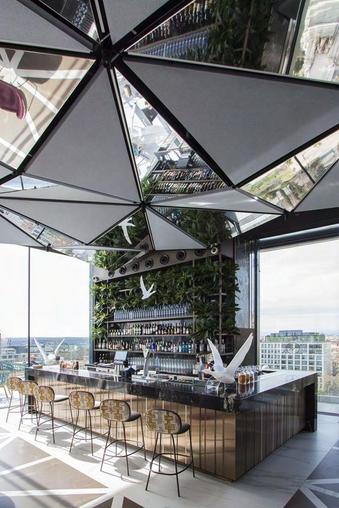

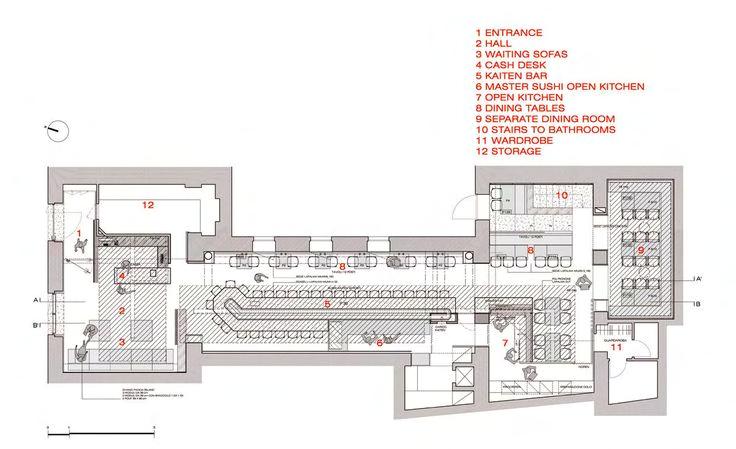

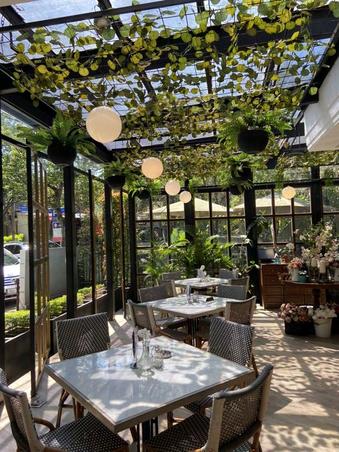

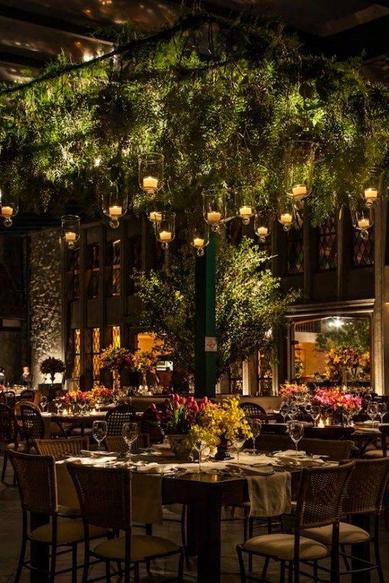

MOOD BOARD MOOD BOARD
PRELIMINAR PRELIMINAR
MOOD BOARD FINAL MOOD BOARD FINAL
PROPUESTAS PROPUESTAS DE LOGOS DE LOGOS LOGO FINAL LOGO FINAL
Recepciónysaladeespera Almacén Zonademesaybarra Salaprivada Elevadores Baños 75 comensales

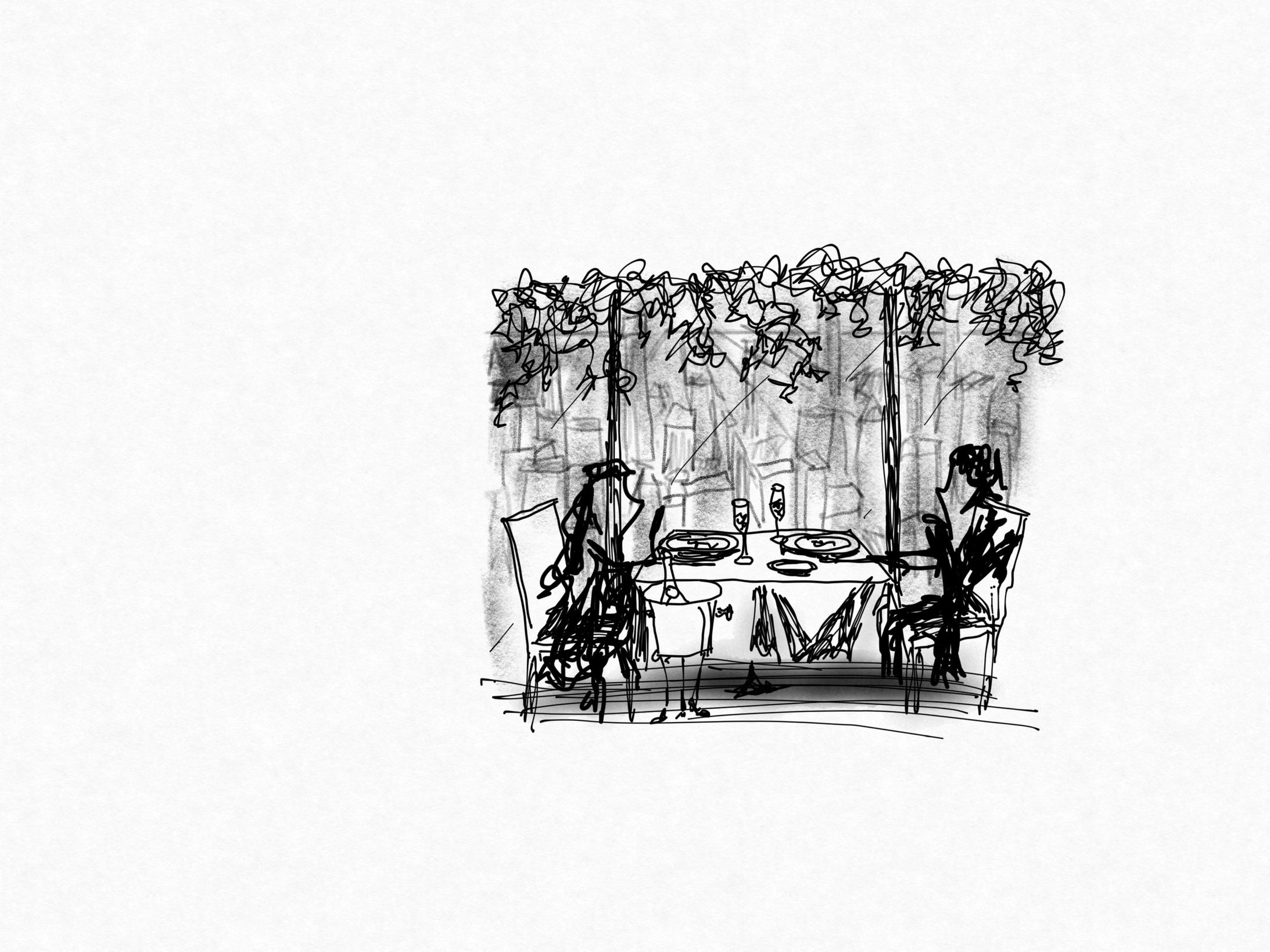

BOCETOS

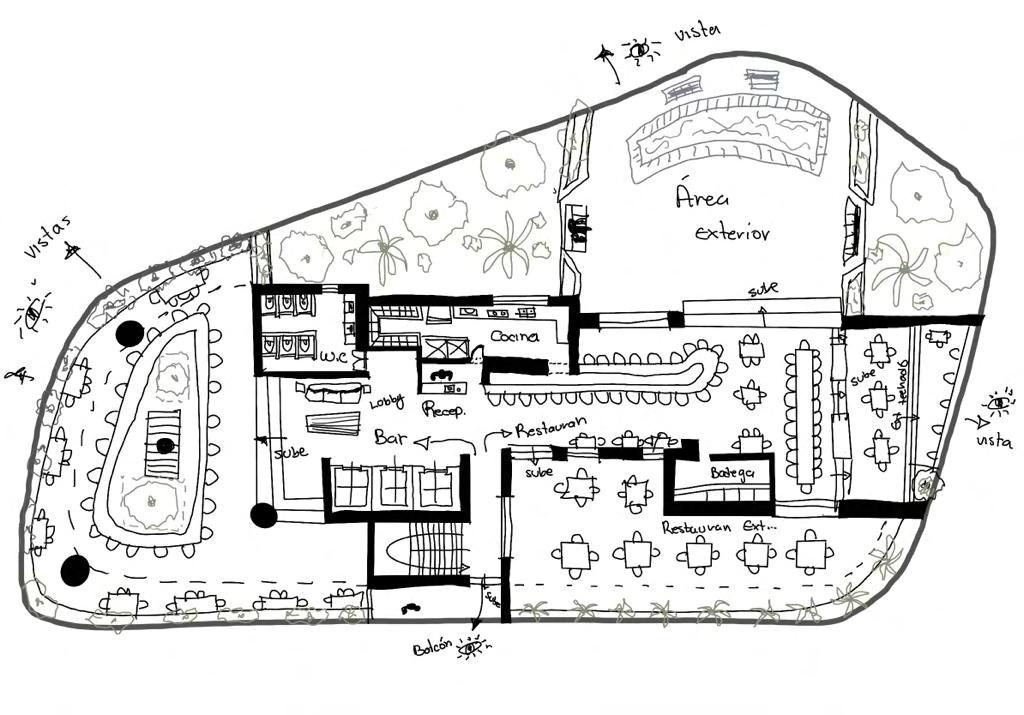

Vista Planta Vista Planta

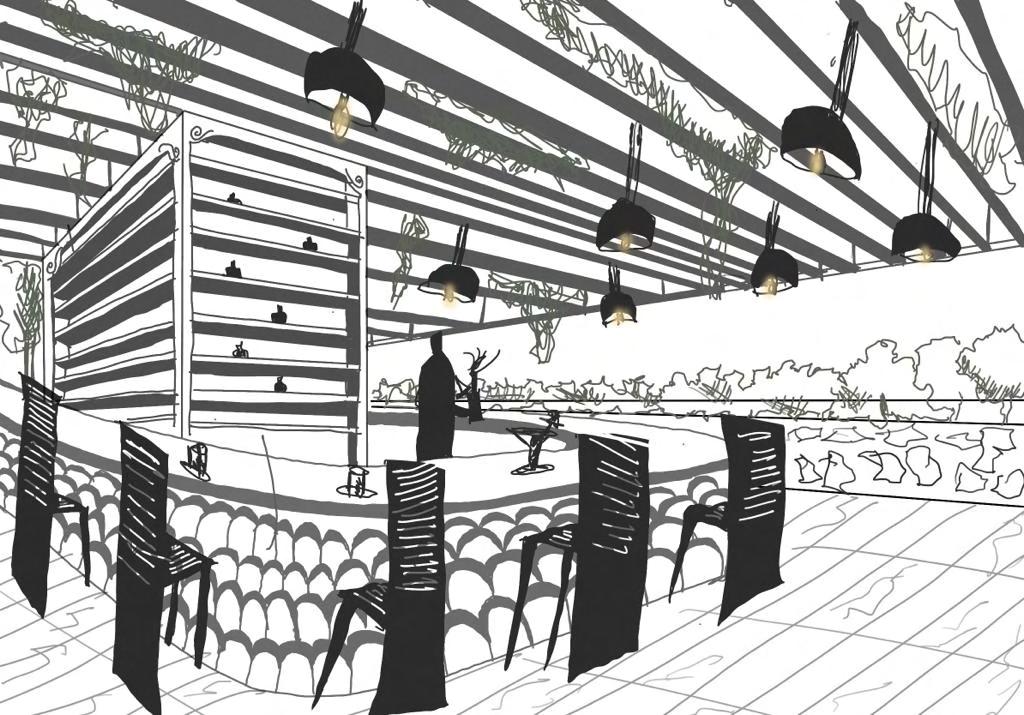

Vista bar Vista bar

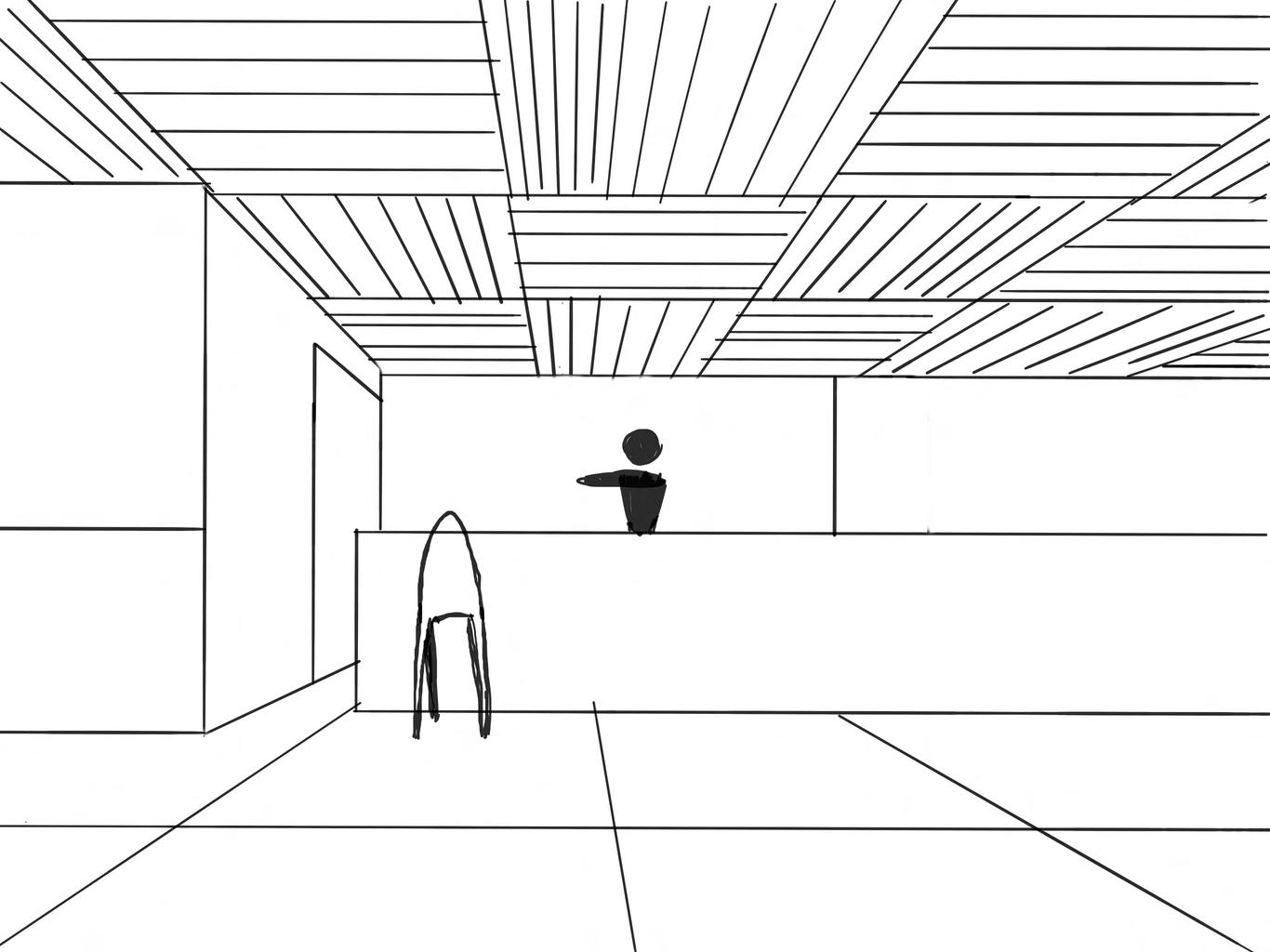

Vista Barra Int. Vista Barra Int.
Vista Exterior Vista Exterior

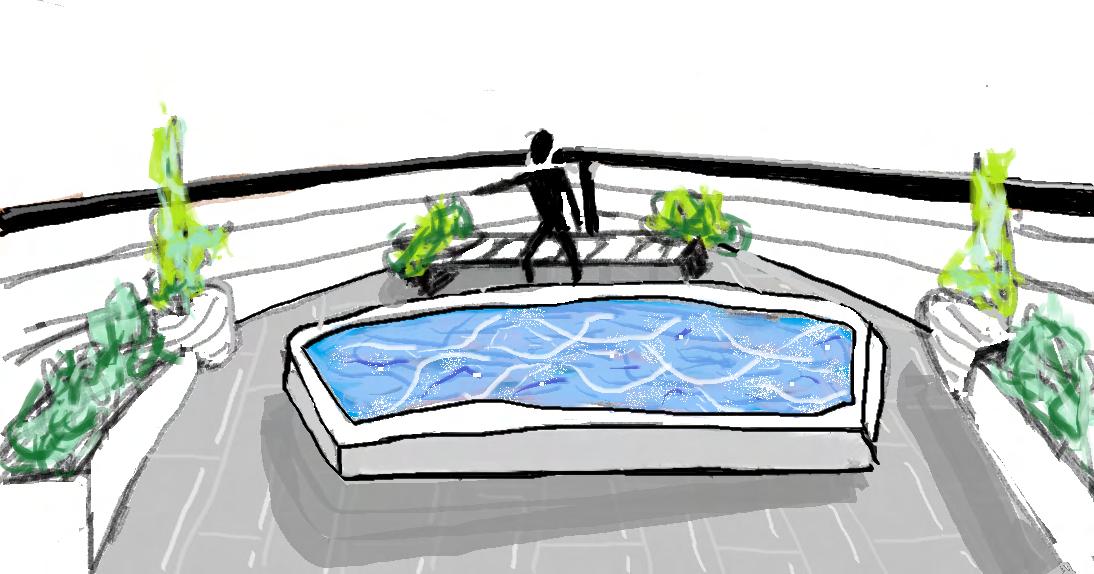

ojo de agua ojo de agua
PROYECTO

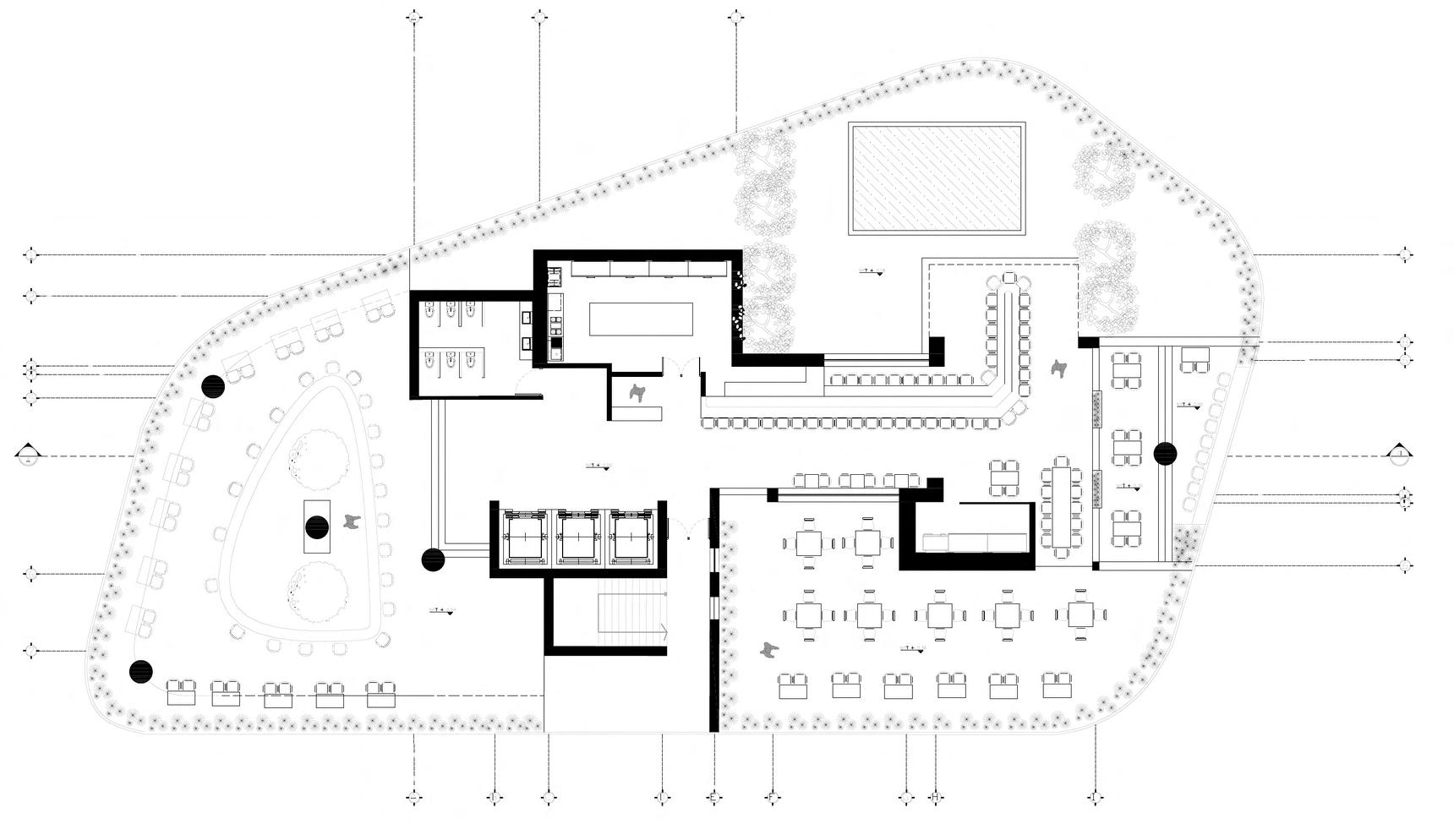

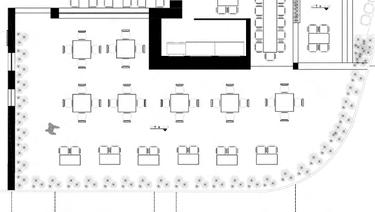

Planta Planta

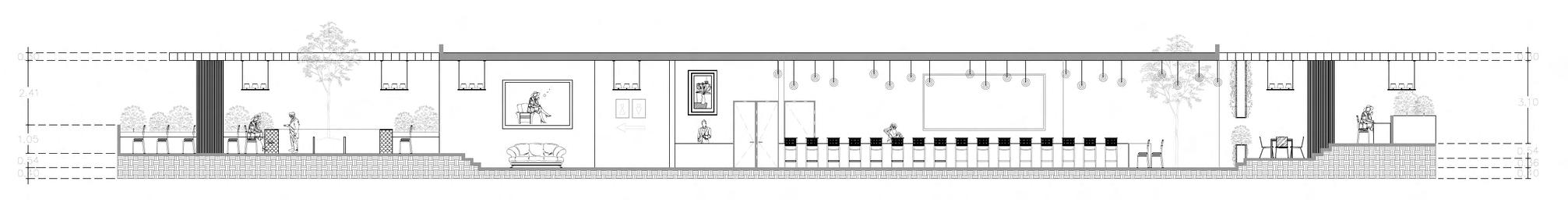

Corte Longitudinal Corte Longitudinal

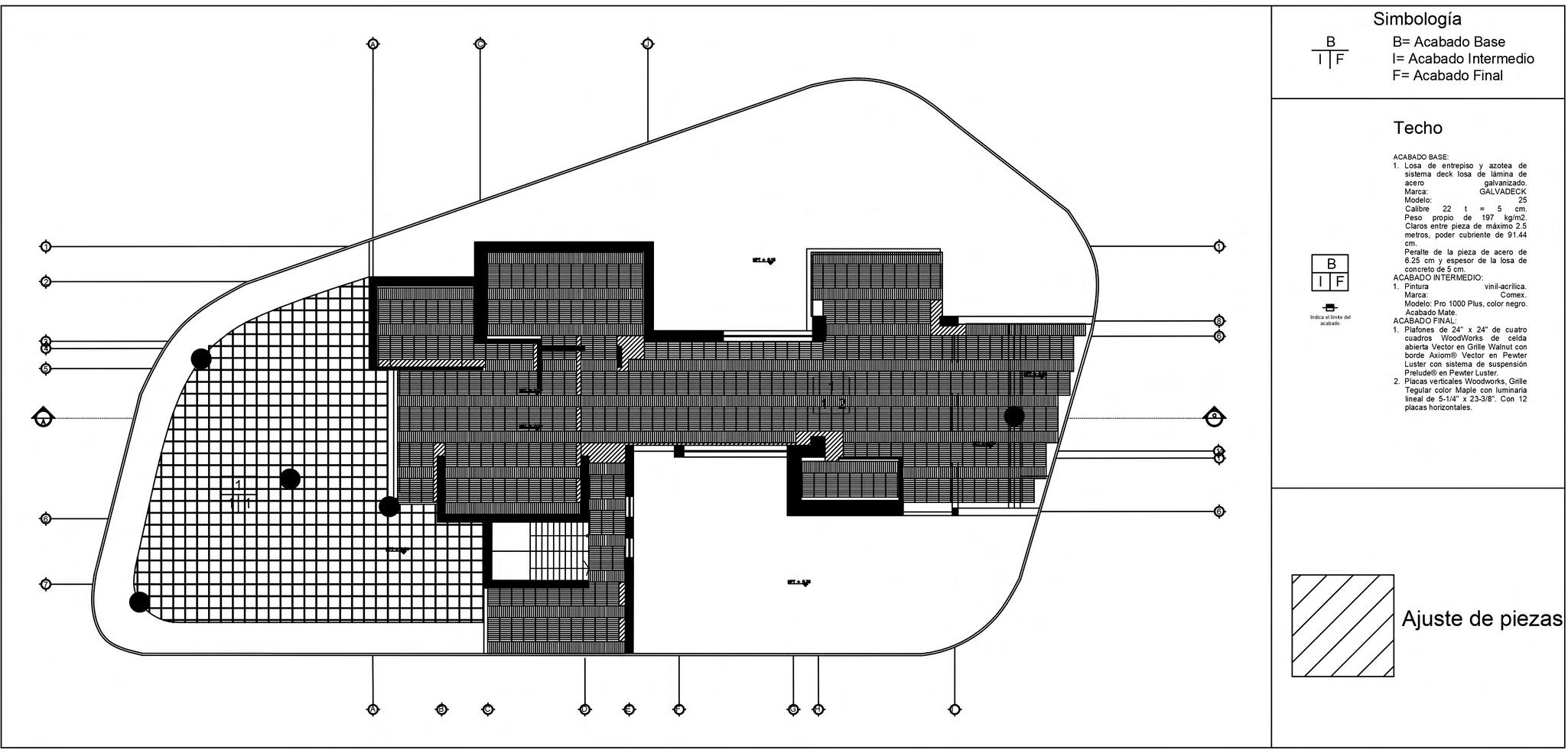

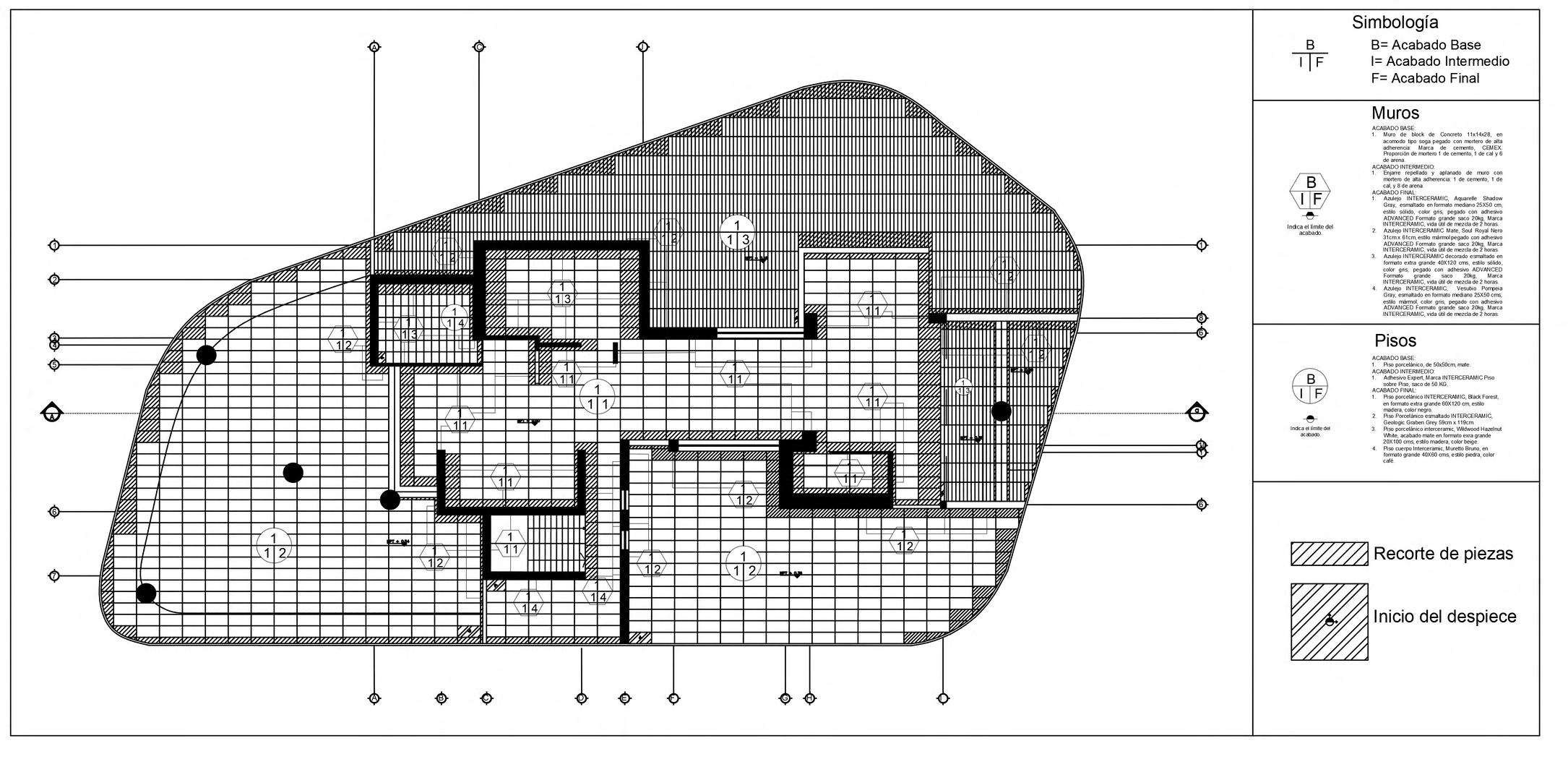

Planta acabados Planta acabados
Planta acabados Planta acabados
ACABADOS
FICHASTECNICAS
Muros Muros
Azulejo INTERCERAMIC decorado esmaltado en formato extra grande 40X120 cms, estilo sólido, color gris, pegado con adhesivo ADVANCED Formato grande saco 20kg, Marca INTERCERAMIC, vidaútildemezclade2horas.

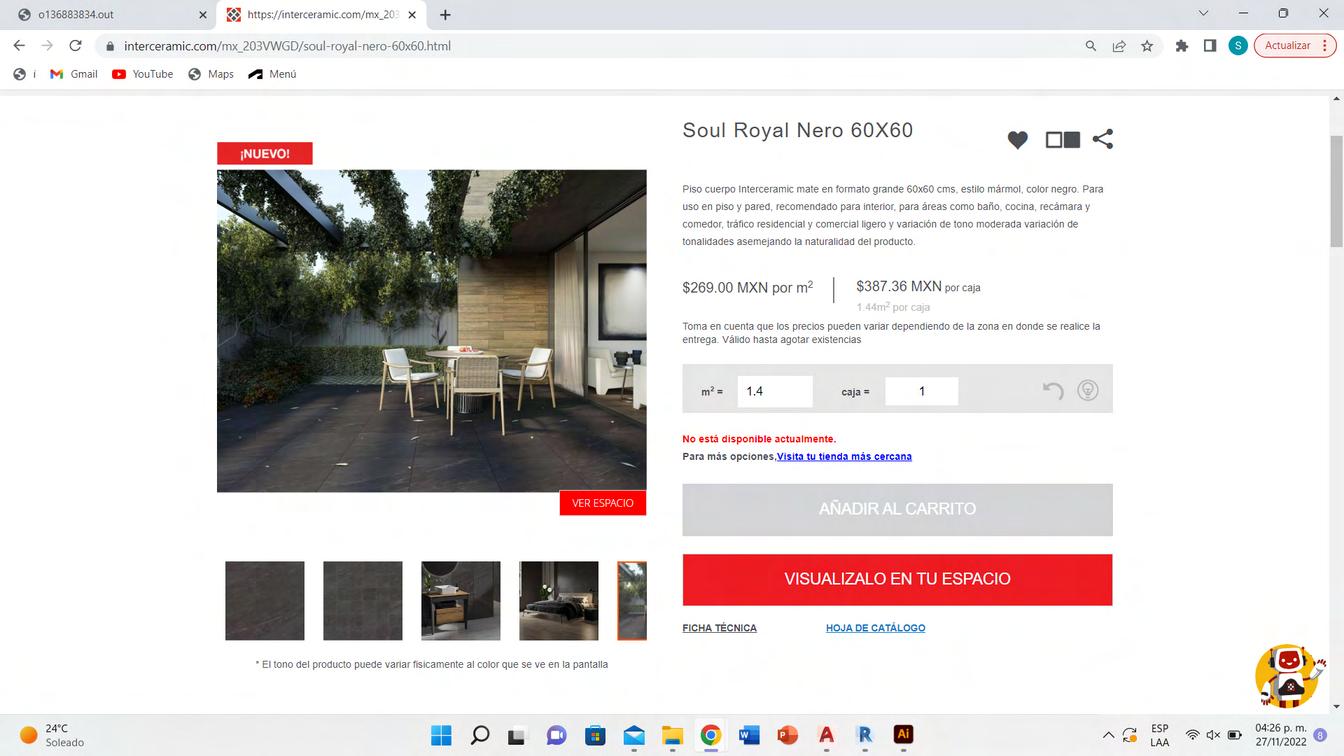

Azulejo Soul Azulejo Soul Royal Nero Royal Nero
Marca:
DESCRIPCIÓN DEL MATERIAL
Azulejo mate estilo mármol color negro. Para uso en pared y piso, recomendado para áreas como baño, cocina, recámara y comedor, tráfico residencial y comercial ligero. Variación de tono moderada asemejando la naturalidad del producto.
LOCALIZACIÓN DEL MATERIAL EN EL PROYECTO
Muros exteriores del restaurante

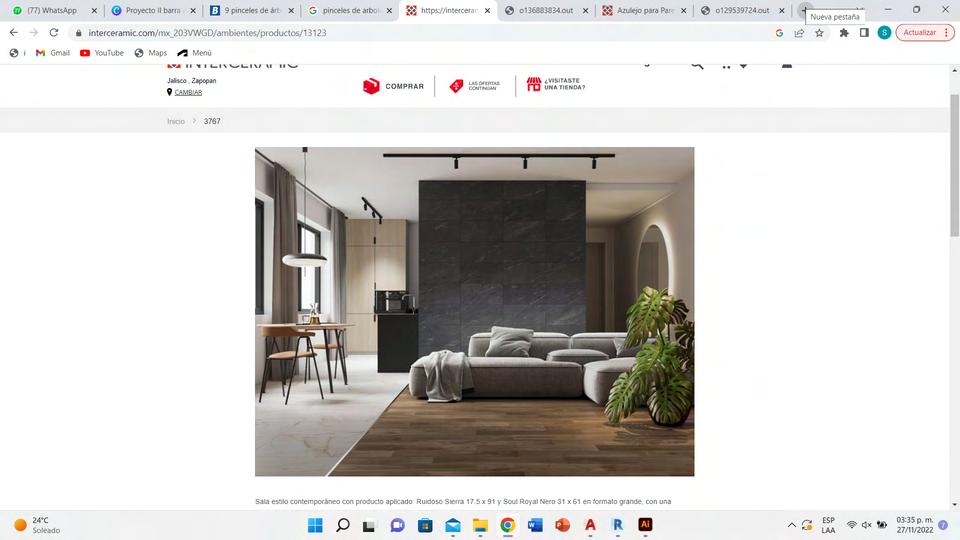

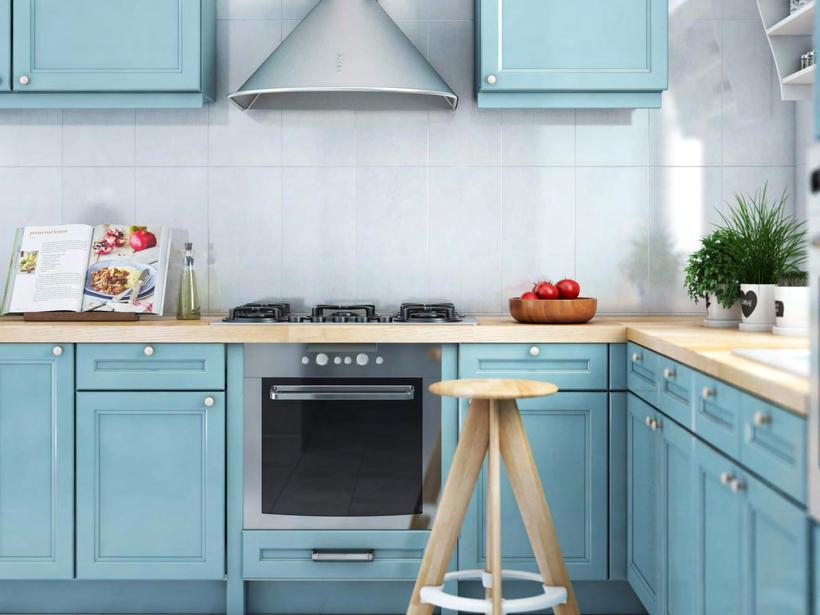

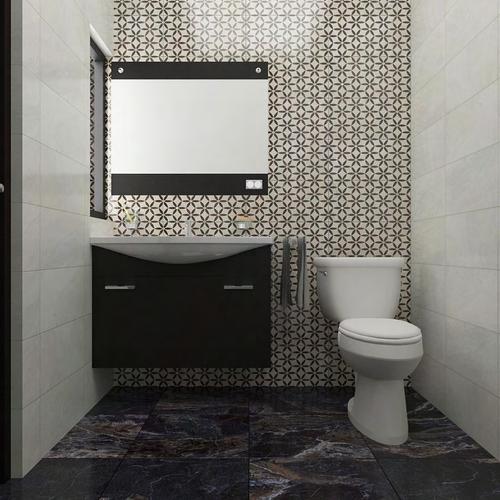

FOTOGRAFÍAS DE MUROS INSTALADOS EN INTERIORES

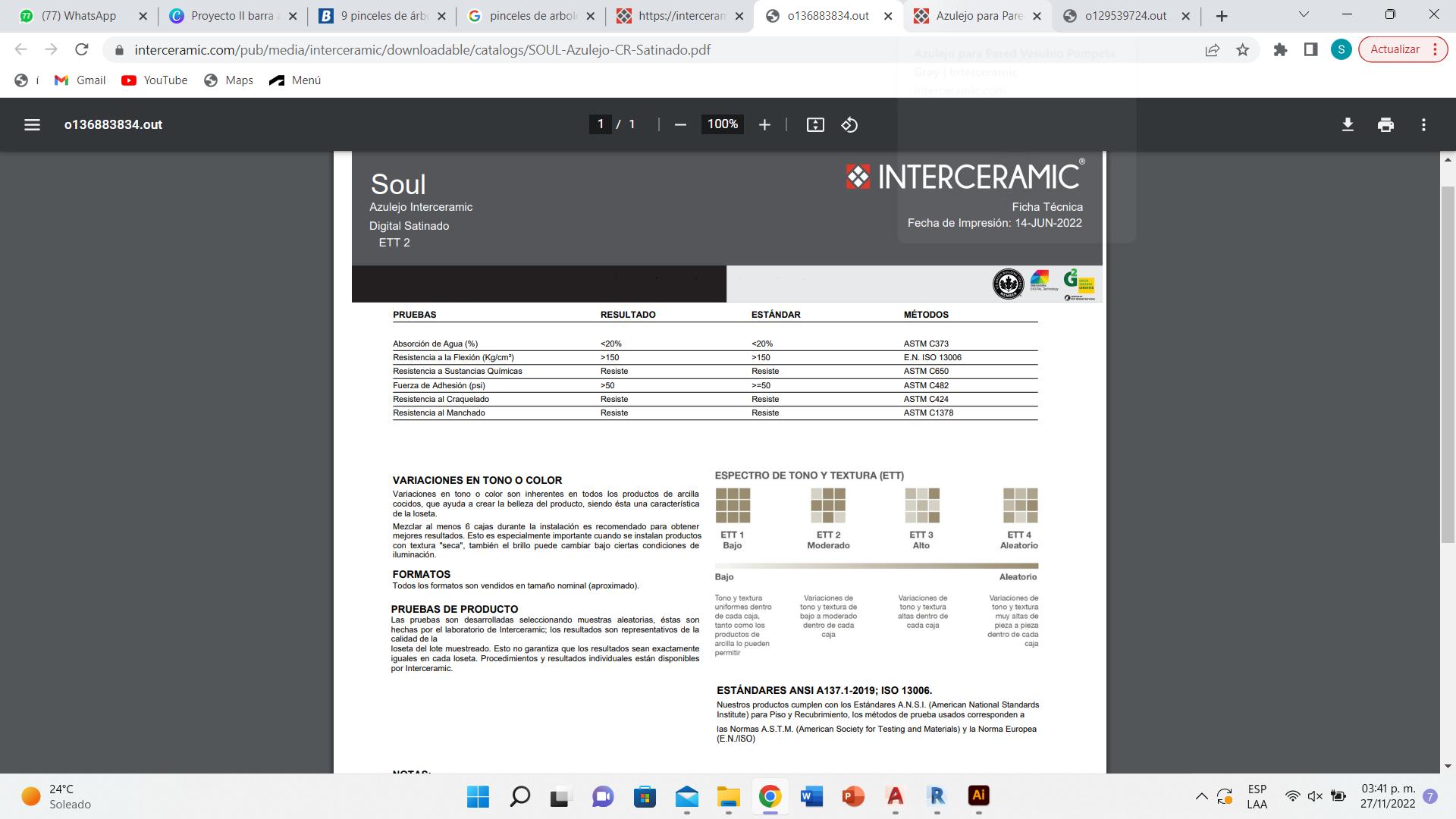

CARACTERISTICAS TECNICAS DEL PRODUCTO
Absorción a la humedad Resistencia al manchado
Resistencia química Resistencia a la flexión Resistencia al craquelado
Variaciones en tonos y color
Variaciones en tono o color son inherentes en todos los productos de arcilla cocidos, que ayuda a crear la belleza del producto, siendo ésta una característica de la loseta.
MÉTODOS DE INSTALACIÓN DEL PRODUCTO
PRINCIPALES PROBLEMAS CON
MATERIAL OBSERVADOS
De acuerdo con distintas reseñas el producto cuenta con gran variación de relieves.
En este apartado es recomendado acudir con mano de obra especializada de la marca Interceramic para hacer uso de un adhesivo correcto para el material y proceder a una buena instalación.
MANTENIMIENTO
Para este material no es necesario el uso de abrillantadores, ni pulidoras.
Si es utilizado como piso se recomienda utilizar un cepillo duro, jabón y agua caliente para su limpieza. Para eliminar grasas no es recomendado utilizar acido muriático ya que este dañara el esmalte.
Mariel Velázquez, Eduardo Villaseñor, Bryan Morales, Jorge González, Sebastian Enriquez
Modelo: Formatos: Precio: INTERCERAMIC Soul Royal Nero 60 x 60 o 31 x 61 cm $270 por m2
EL

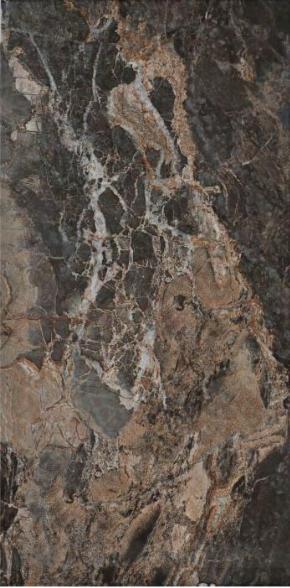

Azulejo Vesubio Azulejo Vesubio
Pompeia grey Pompeia grey
Marca: Modelo: Formatos: Precio:
INTERCERAMIC Vestubio Pompeia Gray 25x25 o 50x50 cm 295$ por m2
DESCRIPCIÓN DEL MATERIAL
Utilizado principalmente para interiores, áreas de baño, cocina, recámara y comedor, etc. Adaptándose a estilos que van desde lo contemporáneo hasta lo clásico, la línea vesubio con sus colores profundos y ricos logra generar alto impacto en conjunto con las ventas y detalles evidentes que el mármol permite mostrar.
LOCALIZACIÓN DEL MATERIAL EN EL PROYECTO
Muro de lobby principal (modulo de espera de clientes).

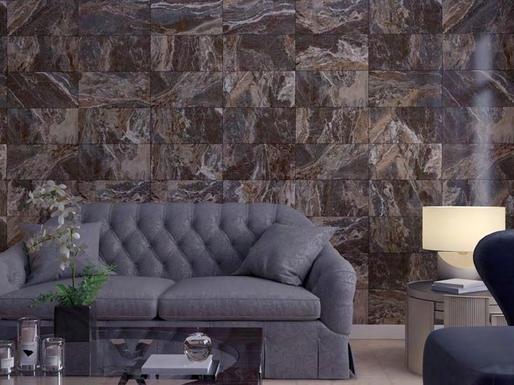

FOTOGRAFÍAS DE MUROS INSTALADOS EN INTERIORES
CARACTERISTICAS TECNICAS DEL PRODUCTO
Absorción a la humedad
Resistencia a la helada Resistencia al manchado
Resistencia química
Resistencia a la flexión Resistencia al craquelado De facil limpieza
Libre de componentes químicos
Variaciones en tonos y color
Variaciones en tono o color son inherentes en todos los productos de arcilla cocidos, siendo que esto le da cierta belleza a la loseta y es una de sus principales características.
MÉTODOS DE INSTALACIÓN DEL PRODUCTO
PRINCIPALES PROBLEMAS
OBSERVADOS
De acuerdo con distintas reseñas el producto cuenta con un diseño muy repetitivo
En este apartado es recomendado acudir con mano de obra especializada de la marca Interceramic para hacer uso de un adhesivo correcto para el material y proceder a una buena instalación.
MANTENIMIENTO
Para este material no es necesario el uso de abrillantadores, ni pulidoras.
Si es utilizado como piso se recomienda utilizar un cepillo duro, jabón y agua caliente para su limpieza. Para eliminar grasas no es recomendado utilizar acido muriático ya que este dañara el esmalte.
DATOS:
Equipo: Il barra Nombres: Mariel Velázquez, Eduardo Villaseñor, Bryan Morales, Jorge González, Sebastian Enriquez
Materia: Materiales y terminados para la construcción
Lugar de proyecto: Edificio 500 Cima Park
EL
CON
MATERIAL

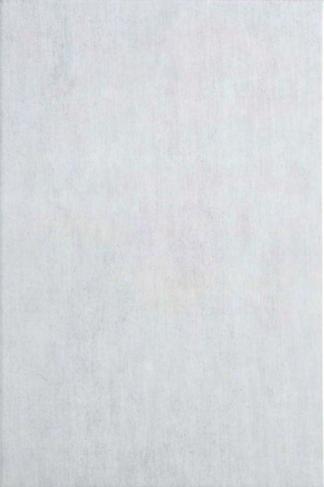

Azulejo Azulejo Aquarelle Aquarelle Shadow Gray Shadow Gray
Marca: Modelo: Formatos: Precio:
INTERCERAMIC Aquarelle Shadow Gray 25x50 cm 269$ por m2
DESCRIPCIÓN DEL MATERIAL
Azulejo interceramic esmaltado en formato mediano 25X50 cms, estilo sólido, color gris. Para uso en pared, recomendado para interior, para áreas como baño, cocina, recámara y comedor y variación de tono moderada.

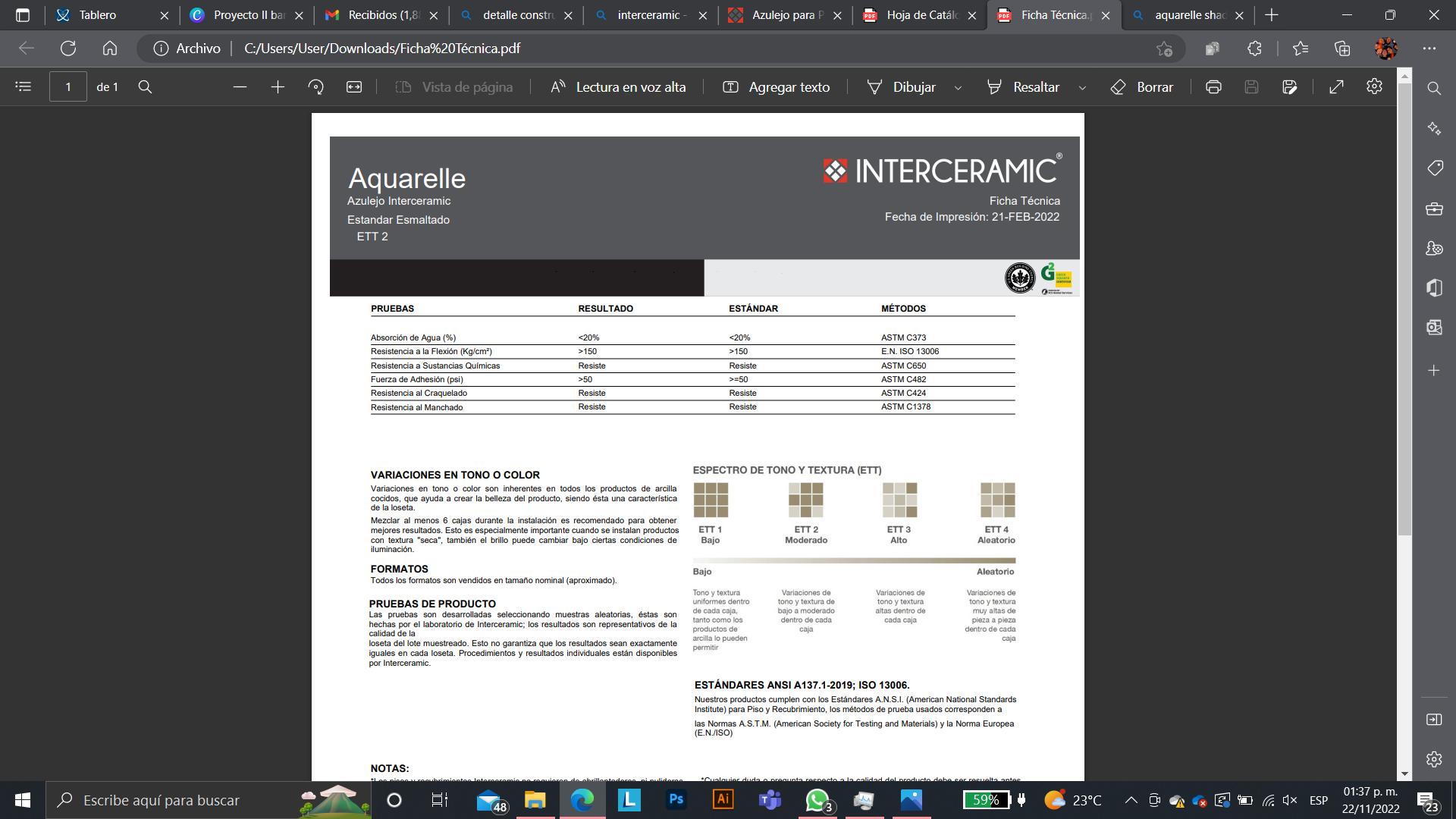

CARACTERISTICAS TECNICAS DEL PRODUCTO
Absorción a la humedad Resistencia al manchado Resistencia química Resistencia a la flexión Resistencia al craquelado De facil limpieza Libre de componentes químicos
Variaciones en tonos y color
Variaciones en tono o color son inherentes en todos los productos de arcilla cocidos, siendo que esto le da cierta belleza a la loseta y es una de sus principales características.
PRINCIPALES
OBSERVADOS
De acuerdo con distintas reseñas el producto cuenta con un diseño muy basico
LOCALIZACIÓN DEL MATERIAL EN EL PROYECTO
Muros de la zona interior del restaurante
FOTOGRAFÍAS DE MUROS INSTALADOS EN INTERIORES
MÉTODOS DE INSTALACIÓN DEL PRODUCTO
En este apartado es recomendado acudir con mano de obra especializada de la marca Interceramic para hacer uso de un adhesivo correcto para el material y proceder a una buena instalación.
MANTENIMIENTO
Para este material no es necesario el uso de abrillantadores, ni pulidoras.
Si es utilizado como piso se recomienda utilizar un cepillo duro, jabón y agua caliente para su limpieza. Para eliminar grasas no es recomendado utilizar acido muriático ya que este dañara el esmalte.
DATOS:
Equipo: Il barra Nombres: Mariel Velázquez, Eduardo Villaseñor, Bryan Morales, Jorge González, Sebastian Enriquez Materia: Materiales y terminados para la construcción
Lugar de proyecto: Edificio 500 Cima Park
PROBLEMAS CON EL MATERIAL
PISOS

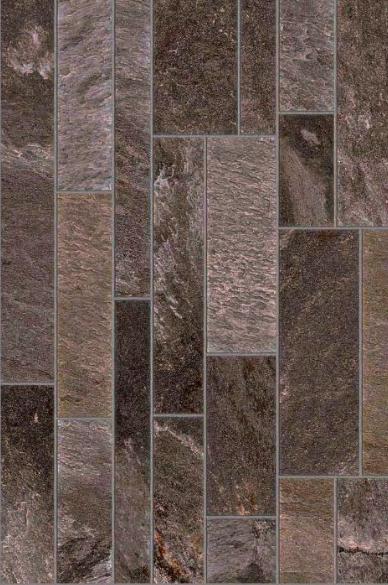

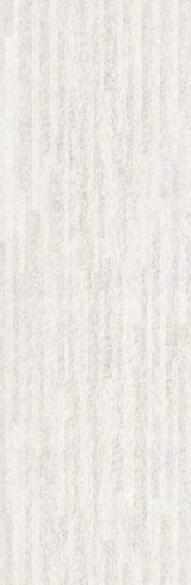

Piso porcelánico interceramic, Wildwood Hazelnut White, acabado mate en formato exra grande 20X100 cms, estilo madera, color beige, pegado con adhesivo Expert, Marca INTERCERAMIC Piso sobre Piso,sacode50KG. Piso cuerpo Interceramic, Muretto Bruno, en formato grande 40X60 cms, estilo piedra, color café, pegado conadhesivoExpert,Marca INTERCERAMIC Piso sobre Piso,sacode50KG. PISOS
PisoPorcelánicoesmaltado INTERCERAMIC,
PISOS PISOS

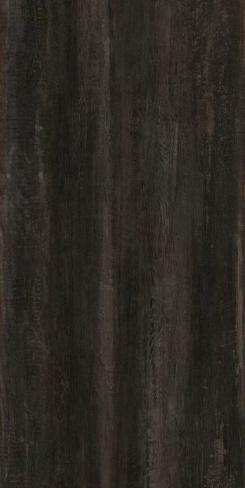

Piso porcelánico INTERCERAMIC, Black Forest, en formato extra grande 60X120 cm, estilo madera, color negro., pegado con adhesivo Expert, Marca INTERCERAMIC Piso sobre Piso,sacode50KG.
Geologic GrabenGrey59cmx119cm, pegado con adhesivo Expert, Marca INTERCERAMIC Piso sobre Piso,sacode50KG.
Placas verticales Woodworks, Grille Tegular color Maple conluminarialinealde5-1/4"x23-3/8".Con12placas horizontales. Techo/Plafón Techo/Plafón

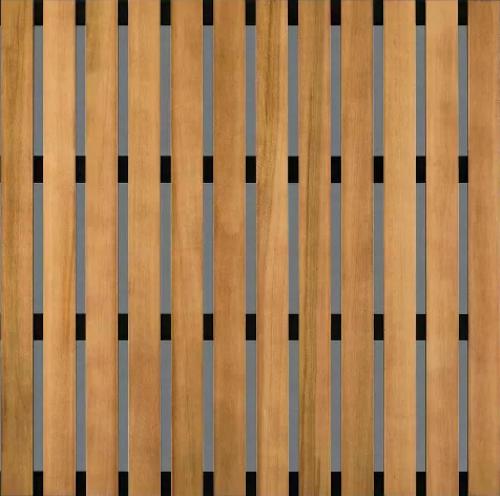

Plafón de celda Plafón de celda abierta Grille abierta Grille
Walnut Walnut
Marca: Modelo: Formatos: Precio:
ARMSTRONG Grille Walnut 61x61 cm 600$ por m2
DESCRIPCIÓN DEL MATERIAL

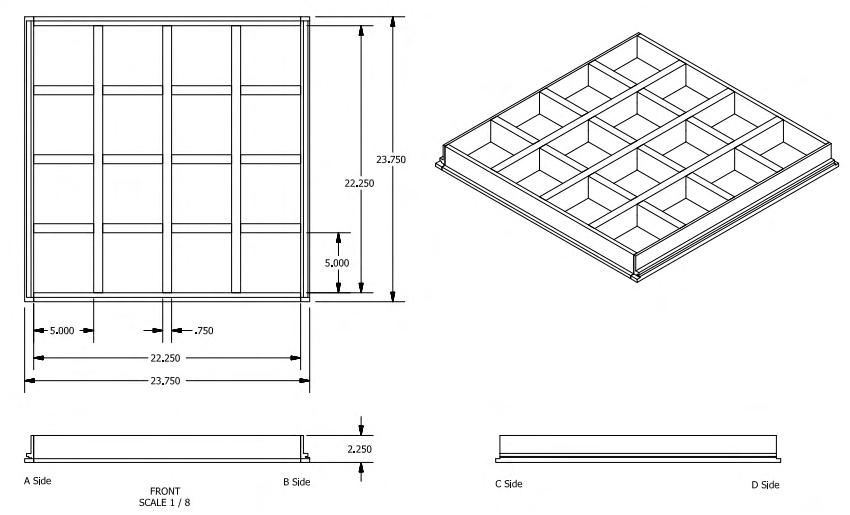

Plafones de 24" x 24" de cuatro cuadros WoodWorks de celda abierta Vector en Grille Walnut con borde Axiom® Vector en Pewter Luster con sistema de suspensión Prelude® en Pewter Luster. Madera resistente a la humedad con certificación FSC.
LOCALIZACIÓN DEL MATERIAL EN EL PROYECTO
Cubierta en zona exterior del restaurante, donde se encuentra el bar.

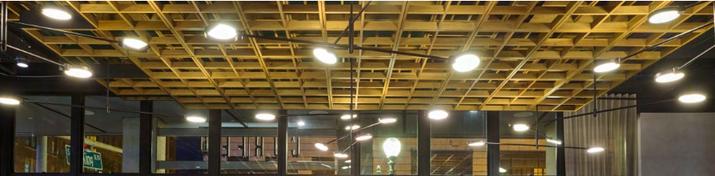

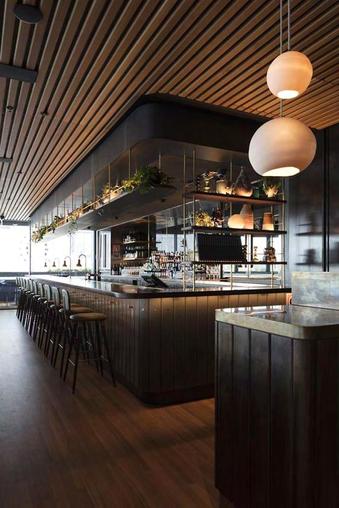

FOTOGRAFÍAS DE PLAFÓN INSTALADO EN PROYECTO
CARACTERISTICAS TECNICAS DEL PRODUCTO
Resistencia al fuego
Resistencia a la humedad
Aprobado en áreas sísmicas NO se puede cortar fácilmente Limpieza con paños, elementos finos y seda

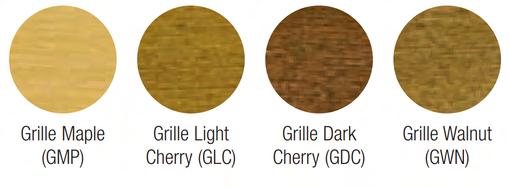

Variaciones en tonos y color
Existen varias tonalidades del elemento, y el proveedor nos muestra los siguientes tonos disponibles para estos elementos:

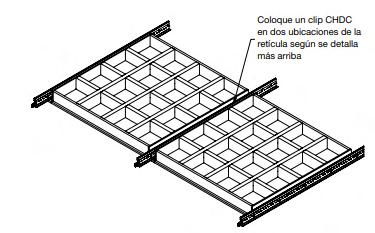

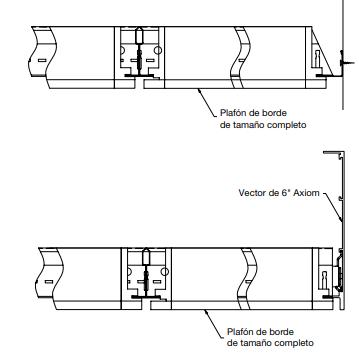

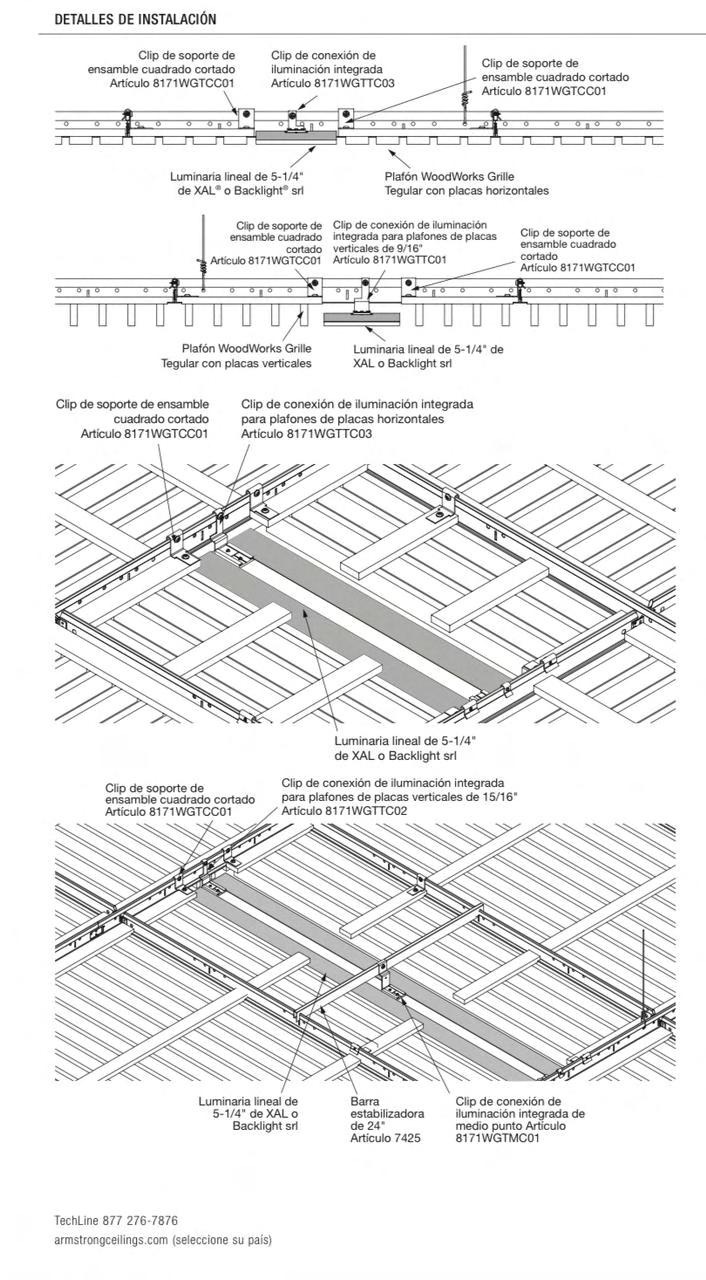

MÉTODOS DE INSTALACIÓN DEL PRODUCTO
PRINCIPALES PROBLEMAS CON
MATERIAL OBSERVADOS
El fabricante no asegura que el elemento siga funcionando correctamente si es cortado, por lo que hacer ajustes para el espacio en proyecto es más complicado.
En este apartado es recomendado contar con mano de obra especializada, y hacer especial hincapié en el sistema de suspensión y abrazaderas de sujeción sísmica para asegurar que el elemento trabajará correctamente.
MANTENIMIENTO
Simplemente se debe limpiar constantemente con paños y aplicar barniz. NO se recomienda el uso de agua a presión.
DATOS:
Equipo: Il barra Nombres: Mariel Velázquez, Eduardo Villaseñor, Bryan Morales, Jorge González, Sebastian Enriquez Materia: Materiales y terminados para la construcción
Lugar de proyecto: Edificio 500 Cima Park
EL

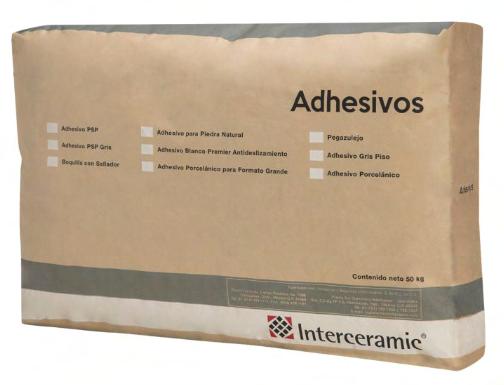

ADHESIVOS ADHESIVOS
Adhesivo Expert, Marca INTERCERAMIC Piso sobre Piso,sacode50KG.
ADHESIVOS ADHESIVOS

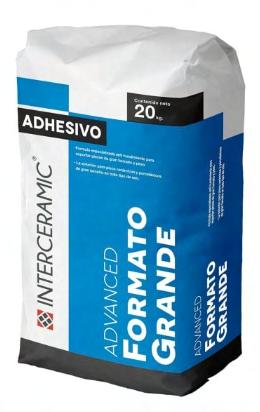

AdhesivoADVANCEDFormato
grande saco 20kg, Marca INTERCERAMIC, vida útil de mezclade2horas.
DETALLES CONSTRUCTIVOS
Plafón barra Plafón barra interior interior
Barra interior Barra interior 0.60 1.21
Concreto
0.10
Block de concreto Aquarelle Shadow Gray 25 x 50
Plafón exterior Plafón exterior
Barra del bar Barra del bar
Azulejo soul royal nero
Block de concreto
0.60 1.21
Concreto
0.10

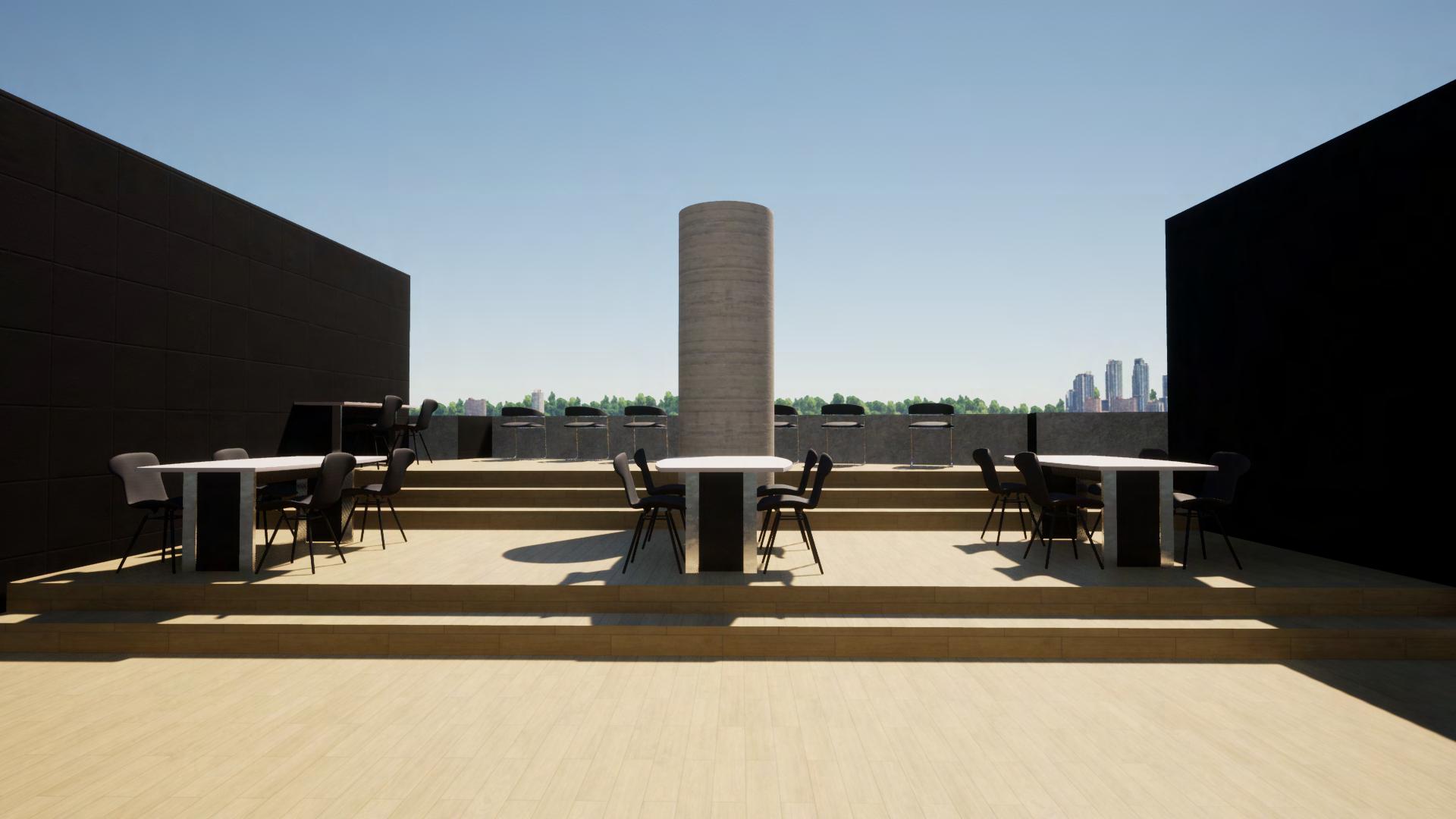

RENDERS

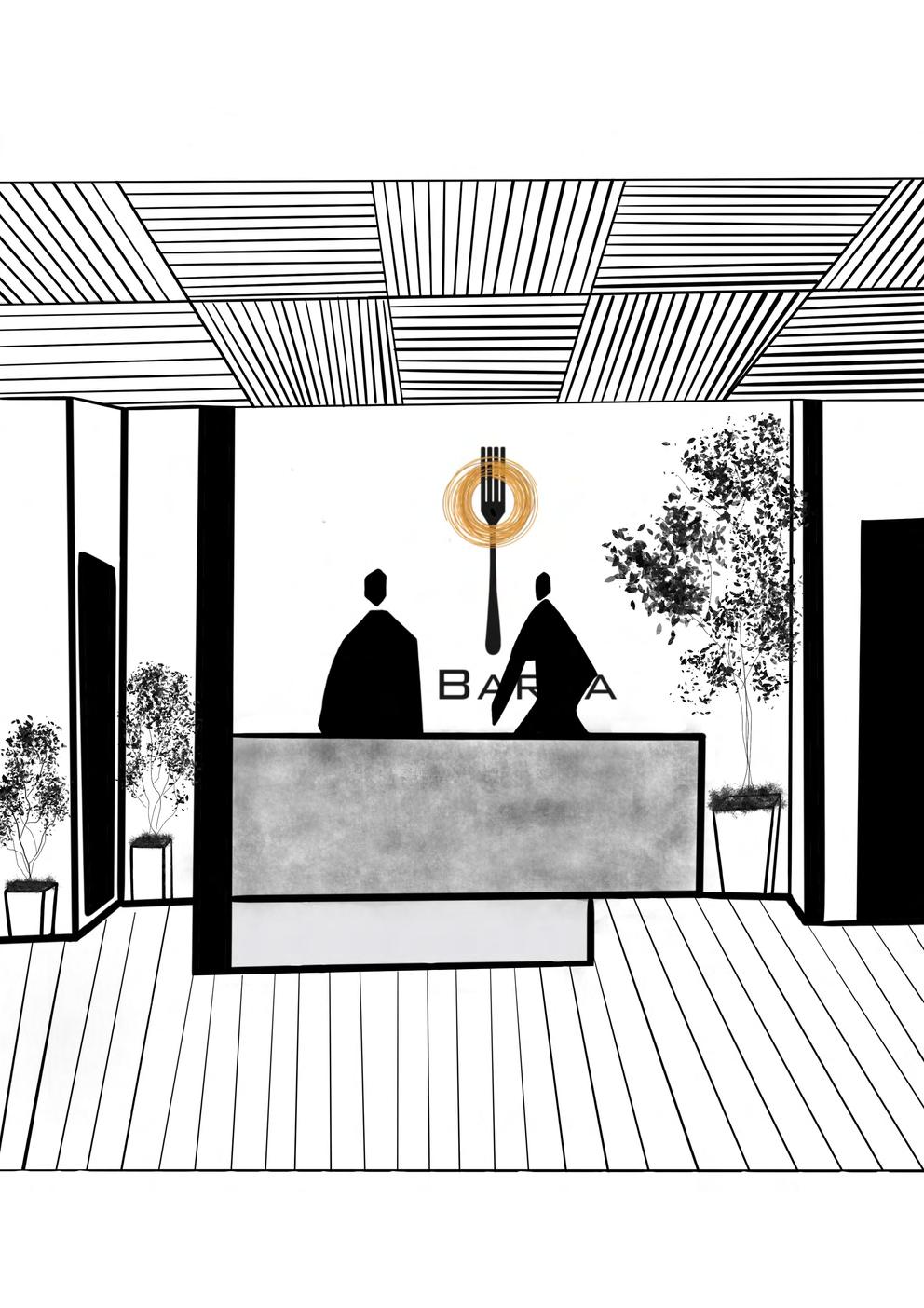

Vista Lobby Vista Lobby
Vista Bar Vista Bar
Vista Comedor Ext. Vista Comedor Ext.
Vista barra int. Vista barra int.
Vista área verde ext. Vista área verde ext.

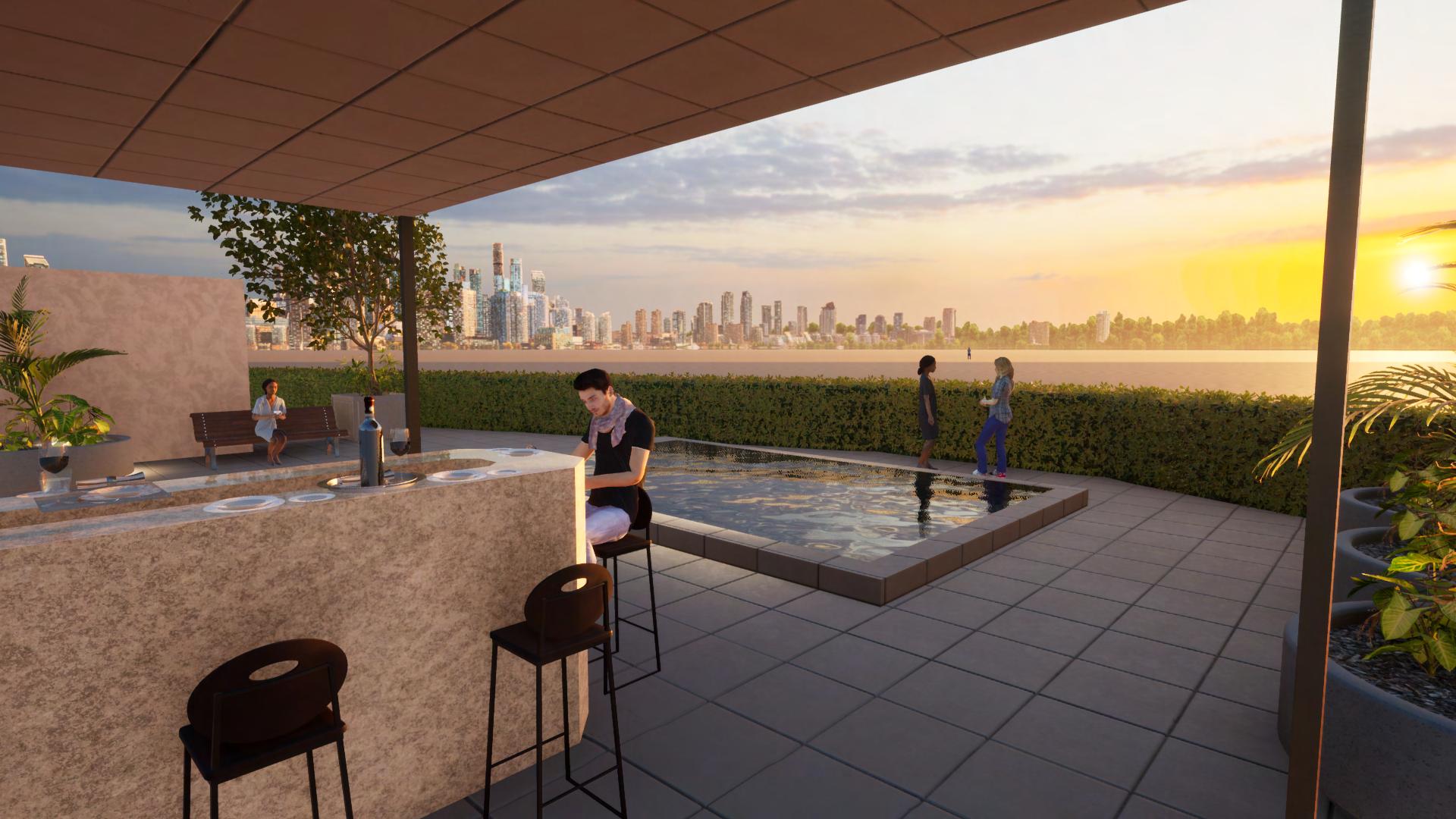

Vista a la ciudad Vista a la ciudad
"Materiales y terminados para la construcción"
Maestra:
Claudia Cobian
ITESO Otoño 2022
