Dossier Criollo Bryan

SEMESTRE 4, G02

EXPRESIÓN DIGITAL II

ARQ. PABLO MAITA

STUDIO ZOCIA

DOSSIER EDIFICIO TINA

U.R.A.I

BRYAN CRIOLLO

2023

Descripción Concepto básico Urbanismo Concepto funcional Secciones Reticula estructural Fachadas Plantas Axonometrías Ìndice 01 02 03 04 07 05 08 06 09 Relación con el entorno Composición de la forma 10 11

Descripción

TINA - Edificio flexible de oficinas y viviendas / STUDIO SOZIA

EDIFICIO DE OFICINAS

Arquitectos: STUDIOSOZIA

Área: 835 m²

Año: 2022

Fotografías:Kim Fohmann

Proveedores: Giro, Jakob, RAICO

Directores De Diseño Y Proyectos: Valerio Calavetta, Lisa Häberle

Diseño Estructural: Mohnke Höss Bauingenieure

Ciudad: Breisach

Pais: Alemania

I K I A M 3 DOSIER C.TINA EST: BENJA U.R.A.I

01

Se desarrolló un volumen de tres plantas basado en la geometría del terreno y en el futuro desarrollo selectivo del entorno de la nueva zona comercial circundante.

Con el fin de permitir a largo plazo tamaños flexibles de oficinas y apartamentos, incluso más allá de la planta actual y, por tanto, también una separación posterior de las dos unidades de uso actualmente previstas en tres, se integró un desarrollo externo en el noreste, frente a la carretera de acceso.

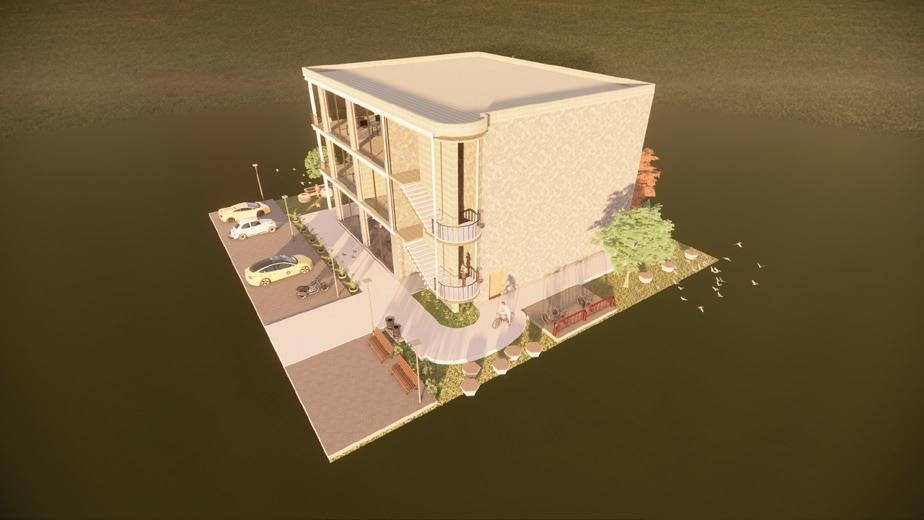

El rellano de la escalera semicircular en voladizo rompe la geometría clara del volumen, marca las entradas a las unidades individuales y sirve de comunicador en el espacio urbano circundante.

El acceso sin barreras también se realiza desde el exterior a través de un ascensor de carga en la fachada norte.

I K I A M 4 DOSIER C.TINA EST: BENJA U.R.A.I

02

Concepto básico

I K I A M 5 DOSIER C.TINA EST: BENJA U.R.A.I Urbanismo 03

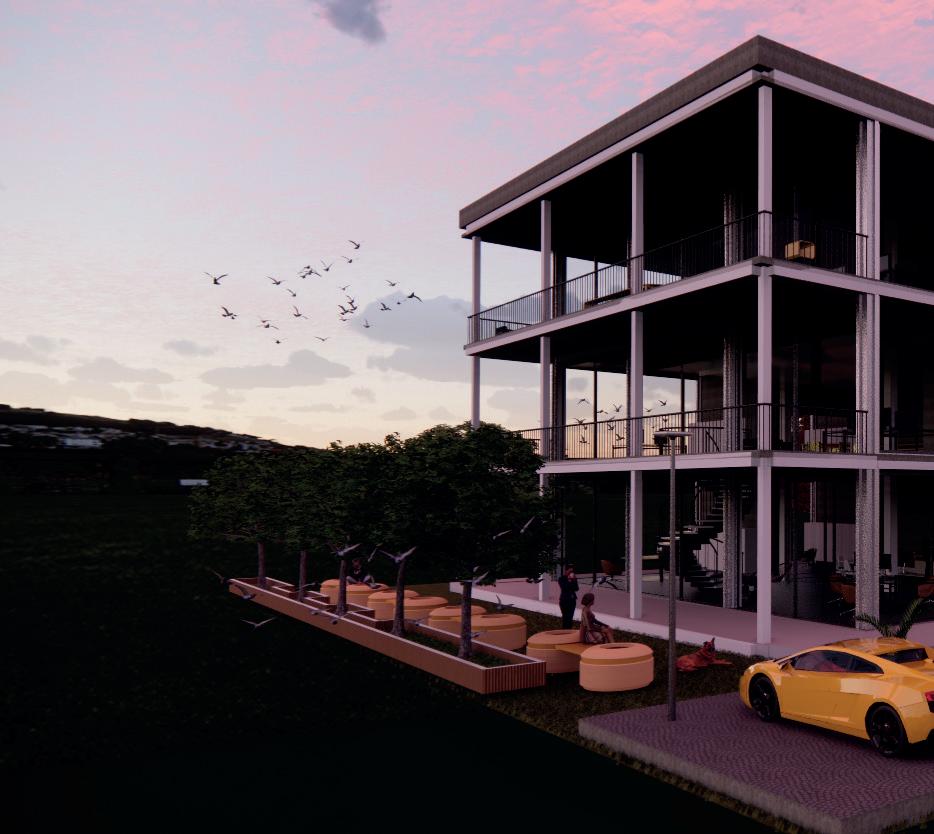

Con una retícula portante de 5 x 5 metros, el edificio se transforma, partiendo desde el muro cerrado del norte, pasando por un muro exento en el centro, hasta una estructura portante abierta en el sur con una espaciosa zona exterior contigua.

I K I A M 6 DOSIER C.TINA EST: BENJA U.R.A.I

estructural 04

Reticula

A pesar de los elevados requisitos estructurales al encontrarse en una zona sísmica, esta transformación estructural permitió crear una estructura portante duradera y eficiente en el uso de los recursos, que al mismo tiempo permite la máxima flexibilidad de uso y zonificación.

I K I A M 7 DOSIER C.TINA EST: BENJA U.R.A.I

Planta Cubierta Primera planta alta

Urbanismo 05

Primera planta alta

Planta baja Plantas

I K I A M 8 DOSIER C.TINA EST: BENJA U.R.A.I

---N     2.83 5.64 5.64 5.96 5.67 5.62 5.63

Primera planta alta Plantas

I K I A M 9 DOSIER C.TINA EST: BENJA U.R.A.I 06

-----N     2.83 5.64 5.64 5.96 5.67 5.62 5.63

Plantas

I K I A M 10 DOSIER C.TINA EST: BENJA U.R.A.I

Segunda planta alta

06

I K I A M 11 DOSIER C.TINA EST: BENJA U.R.A.I 06

---- -

Planimetría Plantas

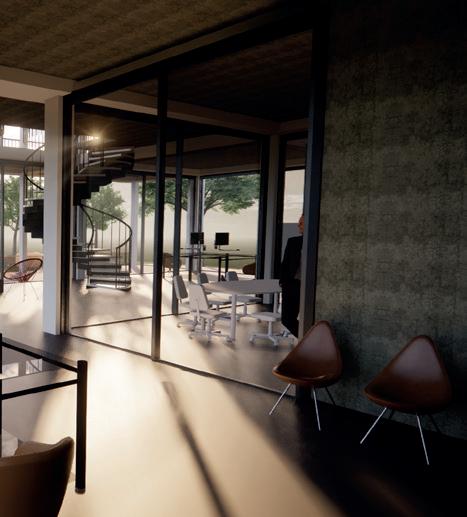

I K I A M 12 DOSIER C.TINA EST: BENJA U.R.A.I Perspectiva, organización de espacios

sección 1-1 07 0.00 Nivel 1 4.00 Nivel 2 8.00 Nivel 3 12.00 Nivel 45.63 5.62 5.67

Secciones

Sección 2-2 Secciones

I K I A M 13 DOSIER C.TINA EST: BENJA U.R.A.I 0.00 Nivel 1 4.00 Nivel 2 8.00 Nivel 3 12.00 Nivel 42.83 5.64 5.64 5.96 07

I K I A M 14 DOSIER C.TINA EST: BENJA U.R.A.I Norte Fachadas 08 0.00 Nivel 1 4.00 Nivel 2 8.00 Nivel 3 12.00 Nivel 4 2.83 5.64 5.64 5.96

I K I A M 15 DOSIER C.TINA EST: BENJA U.R.A.I 08 Sur Fachadas 0.00 Nivel 1 4.00 Nivel 2 8.00 Nivel 3 12.00 Nivel 4 2.83 5.64 5.64 5.96

I K I A M 16 DOSIER C.TINA EST: BENJA U.R.A.I Este Fachadas 08 0.00 Nivel 1 4.00 Nivel 2 8.00 Nivel 3 12.00 Nivel 4 5.63 5.62 5.67

I K I A M 17 DOSIER C.TINA EST: BENJA U.R.A.I 08 Oeste Fachadas 0.00 Nivel 1 4.00 Nivel 2 8.00 Nivel 3 12.00 Nivel 4 5.67 5.62 5.63

I K I A M 18 DOSIER C.TINA EST: BENJA U.R.A.I circulación Axonométrias 09

Cuadricula Axonométrias

I K I A M 19 DOSIER C.TINA EST: BENJA U.R.A.I 09

Como respuesta a esta ambivalencia, que no es inusual a nivel nacional, desarrollamos la idea de diseñar un edificio de oficinas que pudiera convertirse en un número variable de pisos, en caso de que la zonificación se ajustara en el futuro, con sólo unas pocas intervenciones a nivel de ampliación.

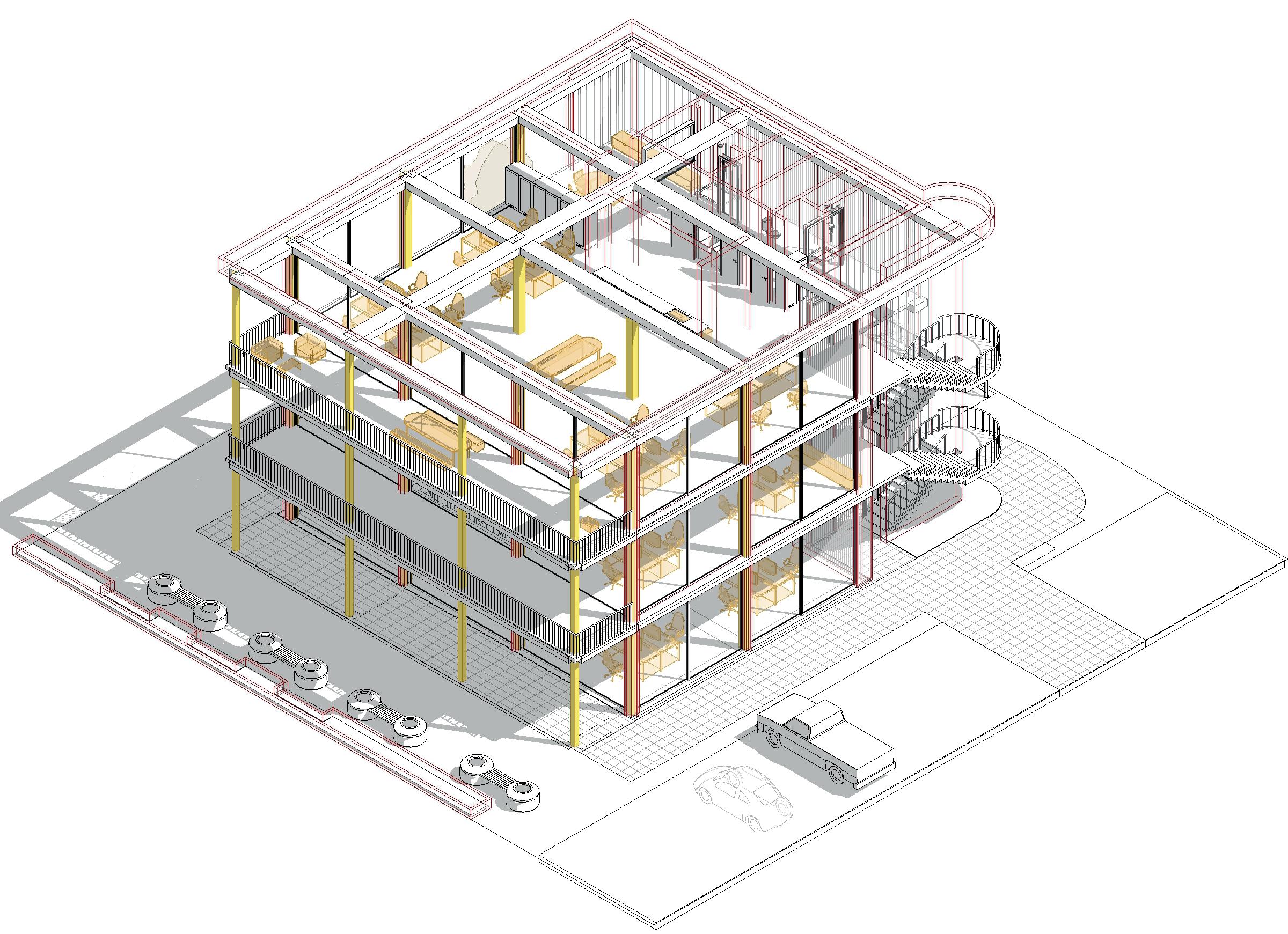

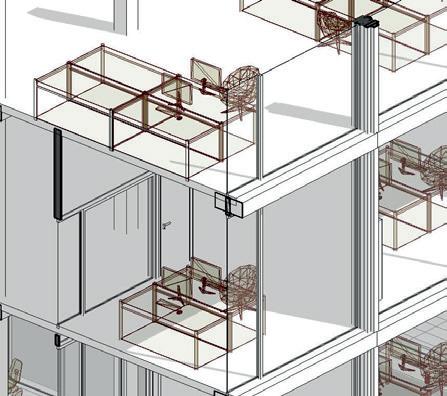

I K I A M 20 DOSIER C.TINA EST: BENJA U.R.A.I Estructura Axonométrias 09

I K I A M 21 DOSIER C.TINA EST: BENJA U.R.A.I 09

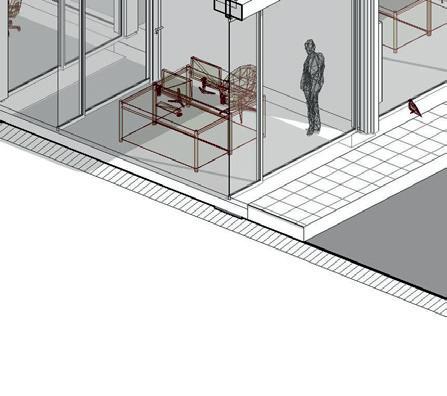

Axonométricas

Materialidad

El rellano de la escalera semicircular en voladizo rompe la geometría clara del volumen, marca las entradas a las unidades individuales y sirve de comunicador en el espacio urbano circundante. El acceso sin barreras también se realiza desde el exterior a través de un ascensor de carga en la fachada norte.
