Erst seit Kurzem werden auch integrierte Verbindungen zum Zusammenfügen der Kanten von Holzplatten verwen det. Zinkenverbindungen waren beispielsweise an den Sperrholzplatten der ICD/ITKE-Forschungspavillons 201112 und 201311 vorgesehen, während Schwalbenschwanzver bindungen 2013 am Curved Folded Wood Pavilion des IBOIS18 zum Einsatz kamen. Für die Montage der einzel nen Komponenten dieser Prototypen spielten diese inte grierten Verbindungen eine entscheidende Rolle. Außer dem erzeugten sie eine Tragwirkung, jedoch war noch eine zusätzliche Verklebung erforderlich. Bis auf wenige Ausnahmen6 können solche Klebeverbindungen nicht vor Ort hergestellt werden, weil sie zum Aushärten eine kons tante Umgebungstemperatur und Luftfeuchte benötigen.15 Daher sind sie nur für die werkseitige Montage größerer Komponenten einsetzbar. Dies wiederum zieht Schwierig keiten beim Transport und der Handhabung nach sich,
d)
e)

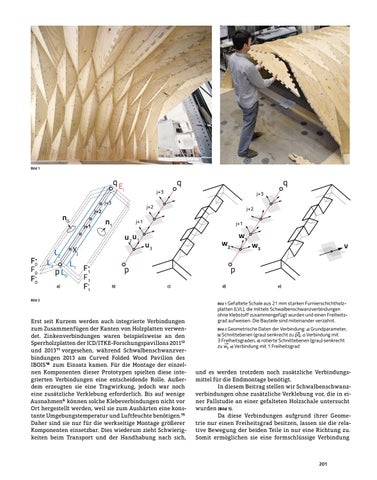

Gefaltete Schale aus 21 mm starken Furnierschichtholzplatten (LVL), die mittels Schwalbenschwanzverbindungen ohne Klebstoff zusammengefügt wurden und einen Freiheitsgrad aufweisen. Die Bauteile sind miteinander verzahnt.
Bild 1
Geometrische Daten der Verbindung: a) Grundparameter, Schnittebenen (grau) senkrecht zu pq, c) Verbindung mit 3 Freiheitsgraden, d) rotierte Schnittebenen (grau) senkrecht zu wj, e) Verbindung mit 1 Freiheitsgrad Bild 2 b)
und es werden trotzdem noch zusätzliche Verbindungs mittel für die Endmontage benötigt. In diesem Beitrag stellen wir Schwalbenschwanz verbindungen ohne zusätzliche Verklebung vor, die in ei ner Fallstudie an einer gefalteten Holzschale untersucht wurden (Bild 1). Da diese Verbindungen aufgrund ihrer Geome trie nur einen Freiheitsgrad besitzen, lassen sie die rela tive Bewegung der beiden Teile in nur eine Richtung zu. Somit ermöglichen sie eine formschlüssige Verbindung
