Dem Ladestrom auf den Zahn fühlen

All-in-One-Tool für Sicherheits- und Leistungstests an AC-EV-Ladestationen

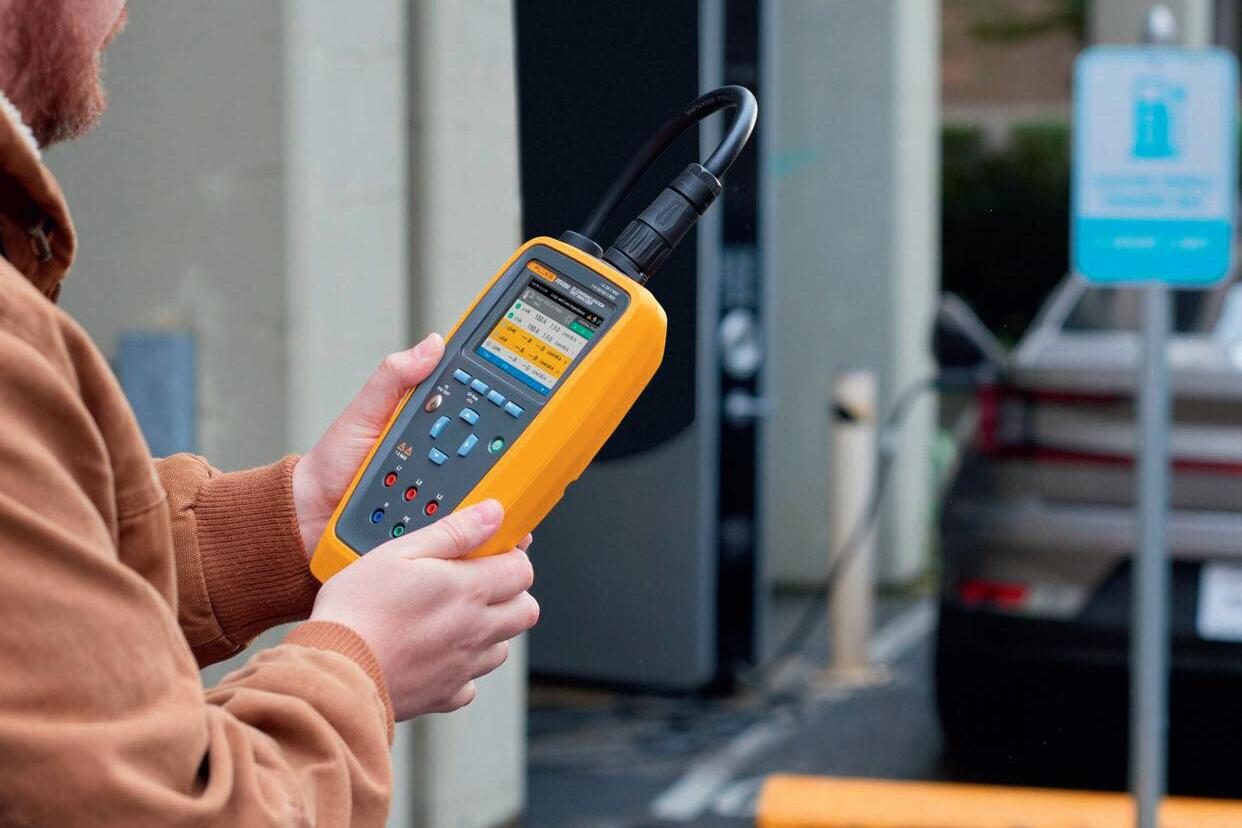

Fluke stellt den neuen FEV350 EV Charging Station Analyser vor. Mit dieser Neuentwicklung können Techniker, die für die Funktionsprüfung und Fehlersuche an Ladestationen für Elektrofahrzeuge der Stufen 2 und 1 (AC) zuständig sind, eine Vielzahl von Tests durchführen – und zwar ohne verschiedene Werkzeuge zu nutzen.

Der vollintegrierte Ladestations-Analysator FEV350 ermöglicht es laut Hersteller, alle Funktionstests von EVSE (Electric Vehicle Supply Equipment) mit einem einzigen Gerät durchzuführen. Bisher mussten Betreiber dafür mehrere miteinander verbundene Geräte einsetzen.

Wer z.B. einen Multifunktionstester verwendet, muss diesen an einen Adapter anschließen, um die durchgeführten Messungen anzuzeigen und aufzuzeichnen. Deshalb ist ein integriertes LCD-Farbdisplay eines der wichtigsten Merkmale des neuen Analysators.Dieses Display vereinfacht die Analyse der Ladeleistung von Elektrofahrzeugen.

Auto-Control-Pilot-Funktion

Eine Auto-Control-Pilot-Funktion simuliert den Zustand verschiedener Fahrzeugtypen und bietet sofortige Rückmeldung der Sollwerte auf dem Bildschirm.

Eine automatische Wellenformanalyse ist mit einem einzigen Tastendruck möglich. Der neue Ladestations-Analysator ist laut Hersteller auch das erste Gerät seiner Art auf dem Markt, mit dem der Benutzer Projekte erstellen und speichern, EVCS zu einem Projekt hinzufügen und einzelne Stationen für Pass/Fail-Ergebnisse konfigurieren kann.

Das tragbare und laut Hersteller einfach zu bedienende FEV350 unterstützt die Bluetooth-Kommunikation und bietet vordefinierte Testpläne und Checklisten, die den Benutzer durch alle empfohlenen und vorgeschriebenen Prozesse führen bevor es leicht ablesbare Pass/Fail-Anzeigen liefert.

Bild: Fluke

Darüber hinaus lassen sich, wie der Hersteller hervorhebt, mit dem Ladestations-Analysator 30mA-RCD- und 6-mA-RDC-DD-Auslösetests durchführen, um Fehlerströme sicher, effizient und einheitlich zu erkennen.

Auch für Schutzleiter-Vorprüfungen

Schutzleiter-Vorprüfungen können ebenfalls durchgeführt werden, um sicherzustellen, dass keine gefährlichen Spannungen vorhanden sind.

Das FEV350 entspricht den Normen IEC/EN61851-1 und IEC/HD 60364-7-72 und erfüllt laut Fluke alle relevanten messtechnischen, regulatorischen und sicherheitstechnischen Prüfkriterien. Für eine vollständige EVCS-Zertifizierung ist der Analysator über eine drahtlose Verbindung mit dem Multifunktions-Installationstester 1664FC von Fluke kompatibel und kann auch Erdungs-, Isolations- und Schleifen-/Leitungsimpedanzmessungen durchführen.

Das FEV350 ist eine Komplettlösung für die Funktionsprüfung von Ladestationen mit Typ 2-Anschlüssen (gewerblich/außerhalb) oder Typ 1-Anschlüssen (hauptsächlich für Wohngebäude). Dies ist vor allem für Betreiber von kommerziellen und Outdoor AC-Ladesystemen sowie für Flottenkunden von Vorteil.

Bild: Fluke

Mit Anbindung in die Cloud

Das 1664FC ermöglicht den Onlinedatenaustausch über Fluke Connec t und Fluke Cloud Schließlich lässt sich das FEV350 nahtlos in die EVSE-Software des Unternehmens integrieren, um eine effiziente Datenverwaltung und Berichterstellung zu ermöglichen.

So können Anwender Messergebnisse schnell direkt vom EV-Ladegerät auf den Computer importieren, die Daten organisieren und analysieren, individuelle Anlagendaten mit zuvor importierten Messungen vergleichen und einen umfassenden, visuellen Kundenbericht erstellen.

www.fluke.com
