AURORA SALOMAA VALITUT TYÖT 2021-2023
AURORA SALOMAA VALITUT TYÖT 2021-2023 SISUSTUSARKKITEHTUURI
PORTFOLIO
SISUSTUSARKKITEHTUURI
MINUSTA
Olen Aurora Salomaa toisen vuoden sisustusarkkitehti-opiskelija Metropoliasta. Minulta löytyy sammumaton palo kehittyä suunnittelija. Haluan päästä luomaan uutta ja samalla kokeilemaan rajoja. Muotoilu antaa minulle mahdollisuuden välittää tunteita ja samalla mahdollisuuden luoda unelmia.
Etenkin matkustaessa eri puolilla maailmaa olen huomannut, kuinka isossa roolissa normaalista arkielämästä nauttiminen on. Tärkeää on luoda itselle ympäristö ja ilmapiiri, jossa arjen hetket tuovat iloa. Usein pelkkä tunne toimii minulle suunnittelun lähtökohtana. Haluan eri tilojen suunnittelun ja muotoilun keinoilla vaikuttaa ihmisten elämänlaatuun. Luoda niitä iloja - joka päivään ja tilaan.
Olen kiinnostunut ihmisistä ja heidän toiminta malleista. Haluan suunnitteluni tuovan ihmisille helpotusta, iloa ja juhlaa, ihan normaaliinkin arkeen. Aiemmista työelämän kokemuksista olen oppinut kuinka tärkeässä roolissa on esteettömyyden ja käyttäjäystävällisyyden huomioiminen on. Olen myös päässyt toteuttamaan tapahtumia, joissa on tärkeää suunnitelmallisuus, rohkeus ja kekseliäisyys. En luovuta, vaan keksin ratkaisun ongelmaan.
Haluan suunnitella tiloja ja kalusteratkaisuja, joilla on merkitystä. Hallitsen hyvin projekti kokonaisuuksia ja aikatauluttamisen. Omaksun nopeasti uudet tekniikat ja koen olevani tehokas ja helposti innostuva persoona.
Suurimpina inspiraation lähteinä minulle toimivat maalaustaide, erilaiset kulttuurit,hetket jotka ovat herättäneet suuria tunteita sekä epäonnistumiset. Itseäni kiehtoo värien leikki ja valta-asemat, tykkään hakea rajaa, mikä on liikaa?, ja milloin tilassa vallitsee tasapaino. Suunnittelijana haluan kunnioittaa normeja, mutta myös kyseenalaistaa sekä etsiä vaihtoehtoja ja antaa tilaa uusille ideoille.
OOOOOOOOOOOOO
Portfolio Aurora Salomaa
OOOOOOOOOOOOO
01 Linjassa Kiintokaluste suunnitelma Kalustesuunnittelu 2 02 Kiila Irtokaluste Kalustesuunnittelu 1 03 Kaamos Sauna suunnitelma Rakennusoppi 04
Galleria
Valaistussuunnittelu 1
SISÄLTÖ
Puistola
valaistuskonsepti suunnitelma
Linjassa
Projektissa tuli suunnitella yhden hengen talouden omistusasuntooon monitoimintoinen kiintokaluste, joka toimii asunnon tilaa/tiloja jakavana elementtinä. Kaluste tuli olla puurakenteinen. Kalusteesta tuli tehdä työpiirrustukset ja visualisoinnit (Archicad). Toteutettu kahden hengen ryhmätyönä, tasapuolinen osallistuminen kaikkiin osa-alueisiin.
01
Portfolio Aurora Salomaa
Konsepti
Konseptimme rakentui virtaviivaisen ja lohjomaisen muotokielen ympärille. Aloitimme projektin käyttäjäprofiiloinnilla ja tämä toimi suunnittelun lähtökohtana.
Tavoitteemme oli sisällyttää kiintokalusteeseen useita toiminnallisia elementtejä; lepo/nukkuminen, työpiste, istuminen ja säilytystilaa. Kiintokaluste on muuntuva ja sillä on useita käyttötarkoituksia.
Halusimme materiaalin pysyvän identtisenä näkyvillä pinnoilla ja enimmäkseen myös rakenteissa. Tavoitteemme oli myös sulauttaa kiintokaluste asunnon muuhun ilmeeseen. Sijoitimme asunnon toiminnalliset elementit yhdelle seinälle, jolloin avointa tilaa jäi mahdoliisiman paljon.
3000 2600 800 1200 600 2930 800 600 600 600 50
RUNKO
Lastulevy 18 mm, viilutettu : saarni, pystysuuntainen, kirjaladonta. Reunalistat viilujen väliin. Särmien pyöristys R1. Lakkaus, puolihimmeä.
OVET JA LAATIKOIDEN ETUSARJAT
Metropolia
Sisustusarkkitehtuuri Kalustesuunnittelu 2 KXE21S1SA Linjassa Kiintokaluste Piirustus nro 1 Korkea kaappi päämitat 1:20 Aurora Salomaa Coco Eräkangas 2022 EDESTÄ,
EDESTÄ,
A A B B C C MITAT TARKISTETTAVA PAIKALLA!
Lastulevy 18 mm, viilutettu : saarni, pystysuuntainen, kirjaladonta. Reunalistat viilujen väliin. Särmien pyöristys R1. Lakkaus puolihimmeä. BlUm : Tip On pomppusalpa, tarvittava määrä per ovi.
AMK
LAATIKOIDEN ETUSARJAT
EDESTÄ,
LAATIKOIDEN LEIKKAUS
OVET sokkelikorkeus 50mm
Alkuperäinen pohjapiirrustus Lopullinen pohjapiirrustus
Portfolio Aurora Salomaa
Metropolia AMK Sisustusarkkitehtuuri Kalustesuunnittelu 2 KXE21S1SA
SARANAT Blum : Clip Top 110° tai vastaava. 6kpl/ovi. Kaikki ovet päällelyöviä.
LAATIKOIDEN LIUKUKISKOT Blum : Movento with blumotion 760H, hidastuksella Full extension, kantavuus 30kg tai vastaava
HYLLYT Lastulevy 18mm, viilutettu: saarni. Reunalistat viilujen väliin.
Särmien pyöristys R1. Lakkaus, puolihimmeä.
LAATIKOT Saarni massiivipuu laatikko, alapohja 6mm, sivusarjat 18mm, takasarja 16mm
Leveiden laatikoiden alapohja 12mm
VAATETANGOT 25mm rosteriputket 2 kpl, pituus 325mm, mitta tarkistettava
Metropolia AMK Sisustusarkkitehtuuri Kalustesuunnittelu 2 KXE21S1SA
LAATIKOT JA LAATIKOIDEN ETUSARJA
Lastulevy 22mm, viilutettu: saarni, pystysuuntainen, kirjaladonta. Reunalistat viilujen väliin. Särmien pyöristys R1. Lakkaus, puolihimmeä. Jiiriliitos. Upotettava reunasalpa ja upotettava vastakappale laatikoiden vasempaan reunaan.
LAATIKOIDEN LIUKUKISKOT
Häfele: Ball bearing runners
Alalaatikko kiskon pituus 940mm. Ylälaatikko kiskon pituus 440mm. Blum: Tip On pomppusalpa, tarvittava määrä per laatikko.
Kiskot piirosten oikeassa reunassa
300 300 250 50 300 300 300 300 300 384 400 2995 5 384 300 717 819 68 250 300 400 266 318 318 318 318 318 318 318 402 350 2564
Linjassa
Korkea
leikkaukset 1:20 Aurora
2022 MITAT TARKISTETTAVA PAIKALLA! B-B A-A C-C
Kiintokaluste Piirustus nro 2
kaappi
Salomaa Coco Eräkangas
Korkean kaapin päätylevy peittää kaapin ovien kanssa Varjoura 5mm SOKKELI, korkeus 50mm OVIEN AVAUTUMISSUUNNAT 1190 405 1190 1000 1200 1000 500 525 200
Kiintokaluste Piirustus nro 3 Porraslaatikot 1:10 Aurora Salomaa Coco Eräkangas 2022 MITAT TARKISTETTAVA PAIKALLA!
Linjassa
Tukikehikko portaiden laatikoille 22mm Tukisarja vaneri 30mm, 2kpl/porras EDESTÄ SIVUSTA YLHÄÄLTÄ YLHÄÄLTÄ
RUNKO Lastulevy 22 mm, viilutettu : saarni, pystysuuntainen, kirjaladonta. Reunalistat viilujen väliin. Särmien pyöristys R1. Lakkaus, puolihimmeä.
Runko tuetaan kertopuu tuella, 2-3 sarjalla
PISTORASIA Savo Dual, koko 117mm x 117mm x 43mm
TYÖTASO TUKIKAPPALE Alasarja 30mm x 50mm massiivipuu, kiinnitys puuliitoksin
Metropolia AMK Sisustusarkkitehtuuri Kalustesuunnittelu 2 KXE21S1SA
2000 800 1200 3000 400 2600 1600 1000 2400 2000 400 300 200 200 Metropolia
Kalustesuunnittelu 2 KXE21S1SA Linjassa Kiintokaluste Piirustus nro 5 Kiintokalusteen projektiot 1:20 Aurora Salomaa Coco Eräkangas 2022 MITAT TARKISTETTAVA PAIKALLA! EDESTÄ SIVULTA TAKAA YLHÄÄLTÄ F-F 700 2600 405 295 2000 1600 2000 700 800 400 385 30 695 700 5 978 28 22 800 1000 50 50 30 800
Linjassa
4 Sänky ja taso 1:20 Aurora Salomaa Coco Eräkangas 2022 MITAT TARKISTETTAVA PAIKALLA!
AMK Sisustusarkkitehtuuri
Kiintokaluste Piirustus nro
EDESTÄ SIVULTA D-D EDESTÄ 5mm varjoura PATTERISUOJA D D E E E-E
ilmarako Portfolio Aurora Salomaa
YLHÄÄLTÄ
YLHÄÄLTÄ Patterin

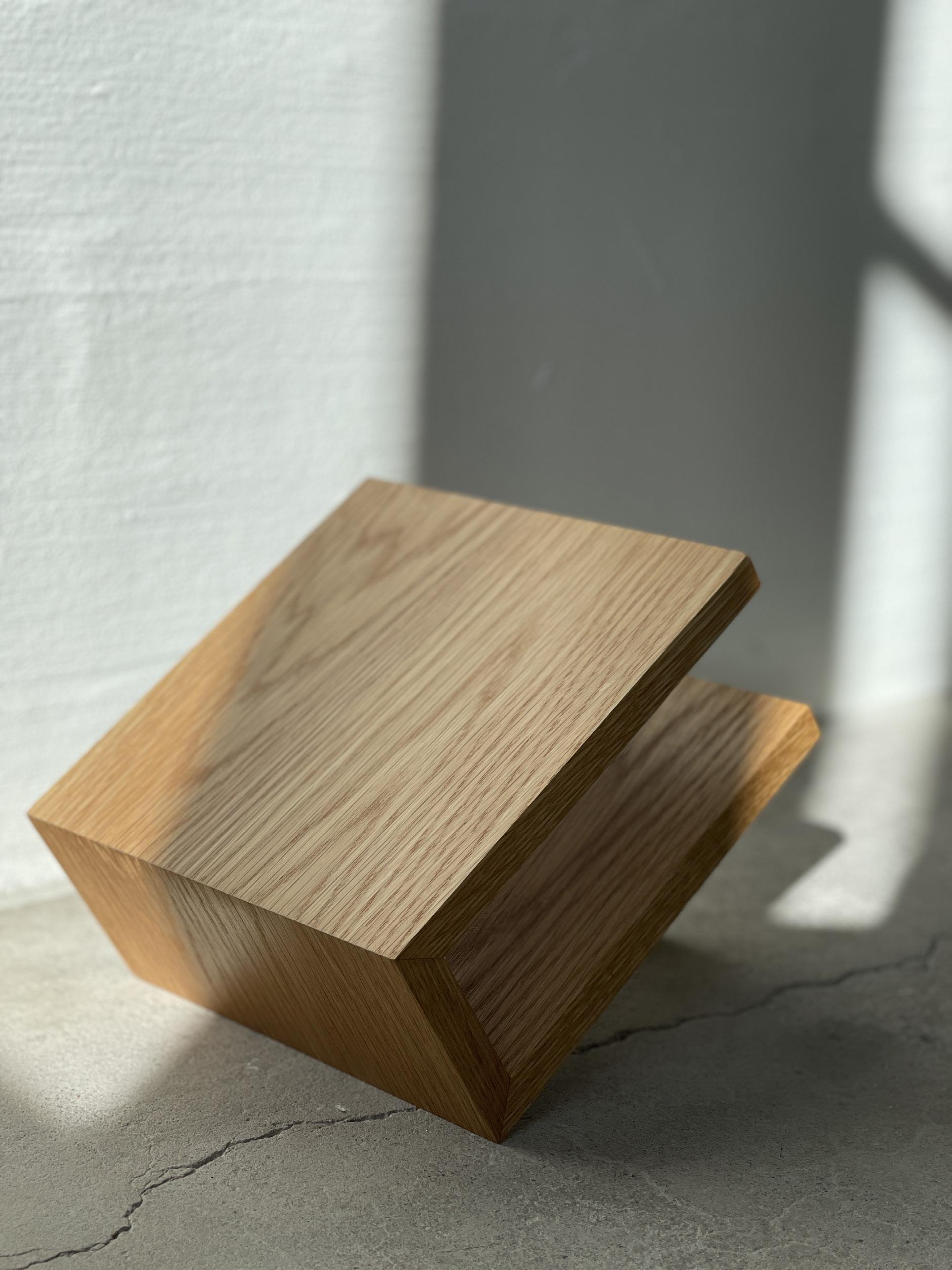

Kiila
Projektin tehtävänä oli suunnitella aluste/teline valkoisille paperisille lautasliinoille. 165mm x 165mm lautasliinoja tuli mahtua minimissään 40 kpl telineeseen. Materiaalina toimi teräs tai puu. Tuotteen maksimimitat 300 x 300 x 200 mm.
02
Portfolio Aurora Salomaa
Suunnitteluprosessi
Tavoitteena oli suunnitella tuote, jossa kiinnostavasti yhdistyvät materiaali, rakenne ja muoto, sekä sommitelma lautasliinojen kanssa. Telineen tuli myös olla helposti käytettevä eli täyttämisen tuli olla ongelmatonta ja liinat eivät saa pudota telinettä kannettaessa
Konsepti sai inspiraatiota postmodernismista ja vanhan ja uuden muotoilun kohtaamisesta. Konseptin kolme pääpilaria ovat monikäyttöisyys, kontrasti ja kelluminen/leijuminen.
Halusin, että telinettä voi käyttää muutenkin kuin servettitelineenä. Kiinostava myös itsekseen koristeena/ veistoksena. Kontrastia ja kellumista lähdin hakemaan vastakkaisella muotoparilla. Lähdin liikkeelle perusmuodoista ja näiden keskenäisestä vuoropuhelusta ja kohtaamisesta. Pieni soikea pyörähdyspalle kannattelee melko massiivista neliskulmaista kappaletta. Tietyistä kulmista pyörähdyskappaletta ei näe ollenkaan.
Tammen elävä pinta muodostaa vastakohtaparin kiiltävän pyörähdyskappaleen kanssa. Näiden kahden erilaisen kappaleen vuoropuhelu yhtä tärkeää kuin muotoilu itsessään. Kohomainen pyörähdyskappale mahdollistaa useiden variaatioiden tekemisen muut-
Toteutus ja työvaiheet
Työskentelin projektin aikana puupajalla. Suoritin puu- ja metallipajan alkeisharjoitteet kurssin aluksi. Servettitelineen materiaaliksi valikoitui tammi, pyörähdyskappele koivua.
Aloitin höyläämällä puukappaleet tasapaksuiksi. Tämän jälkeen kappaleet puoliksi ja liimaaminen yhteen. Tämä antaa puulle ominaista elämis ja liikkumatilaa. Seuraavaksi liimapuunmitoitus ja oikeaan kokoon leikkaaminen. Kappaleet kiinnitettiin jiiriliitoksella, liimaamalla.
Sorvasin pyörähdyskappaleen. Pinta tuli hioa useaan otteeseen. Pyörähdyskappaleen spaymaalaaminen ja välihionnat. Räikä tammikappaleeseen ja kappaleen öljyäminen. Viimeiseksi pyörähdyskappaleen liimaaminen tammikappaleeseen. Innostuin kovasti kurssin aikana pajatyöskentelystä ja nautin suuresti käsillä tekemisestä.
Konsepti
Portfolio Aurora Salomaa

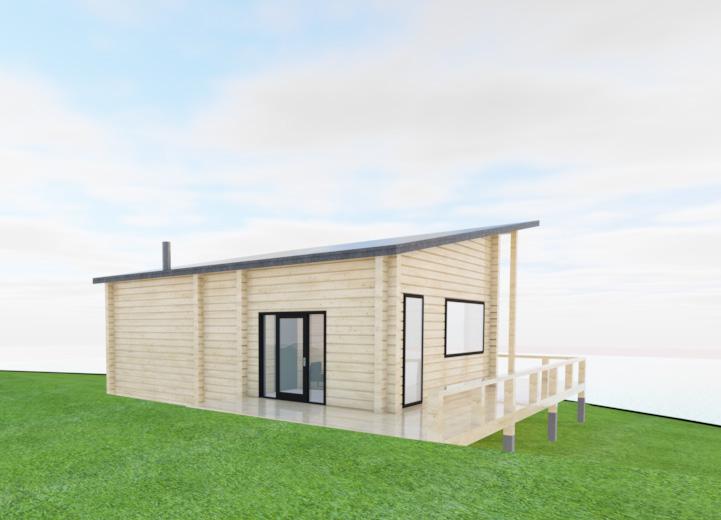

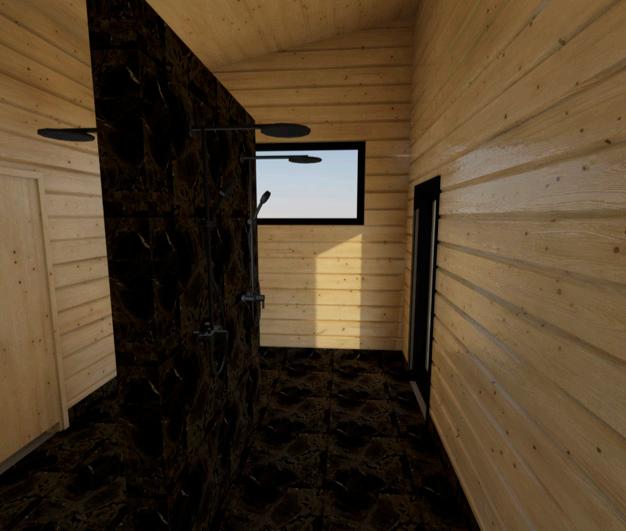

Kaamos
Projektin tehtävänä oli suunnitella kyläyhteisölle oma kaikkien varattavissa oleva puurakenteinen saunarakennus aputoimintoineen merenrantaan. Rakennus tuli suunnitella niin, että rakennukselle voitaisiin hakea rakennuslupa ja rakentaa. Kokonaisuus sisälsi ainutlaatuiset saunomis-, oleskelu- ja kylpytilat Arabianrannan asukkaiden puolijulkiseen käyttöön. Rakennuksen koko noin 50 m2. Toteutettu kahden hengen ryhmätyönä, tasapuolinen osallistuminen kaikkiin osa-alueisiin.
03
Portfolio Aurora Salomaa
Konsepti
Perinteistä tunnelmaa modernilla twistillä. Laadukkaista materiaaleista valmistettu ja perinteistä tyyliä henkivä saunarakennus Kaamos tuo rentoa suomalaisen saunan tunnelmaa Arabianrantaan. Ominaisuuksiensa vuoksi hirsi takaa kaikille terveelliset tilat sekä sukupolvelta toiselle kestävän ajanvietto paikan.
Olemassa olevan maaston kunnioitus ja siihen sulautuminen. Saunarakennus johon om helppo saapua ja henkii lämpöä ja tervetullutta tunnelmaa.
Vanhojen saunaperinteiden kunnioitusta ja pohjoismaista tunnelmaa Etelä-suomeen. Tarinoita ja muistoja herättävä tila.
-2 000 -1 229 -0 495 ±0 000 3 186 +3 379 +5 419 0 100 0 805 +1 605 2 100 +7 325 +7 519 -2 000 -0 695 -0 495 ±0 000 +3 186 +5 409 +0 100 +1 605 +2 100 +5 286 +7 509 Julkisivu etelään Julkisivu itään

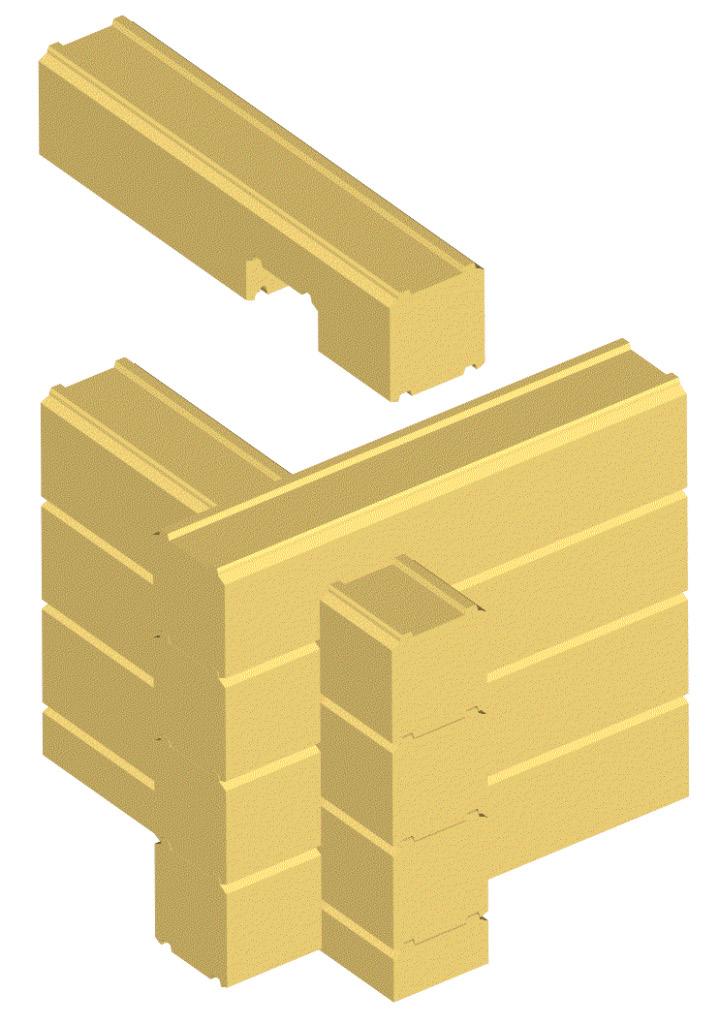

Pitkänurkkaliitos Portfolio Aurora Salomaa
Asemapiirros

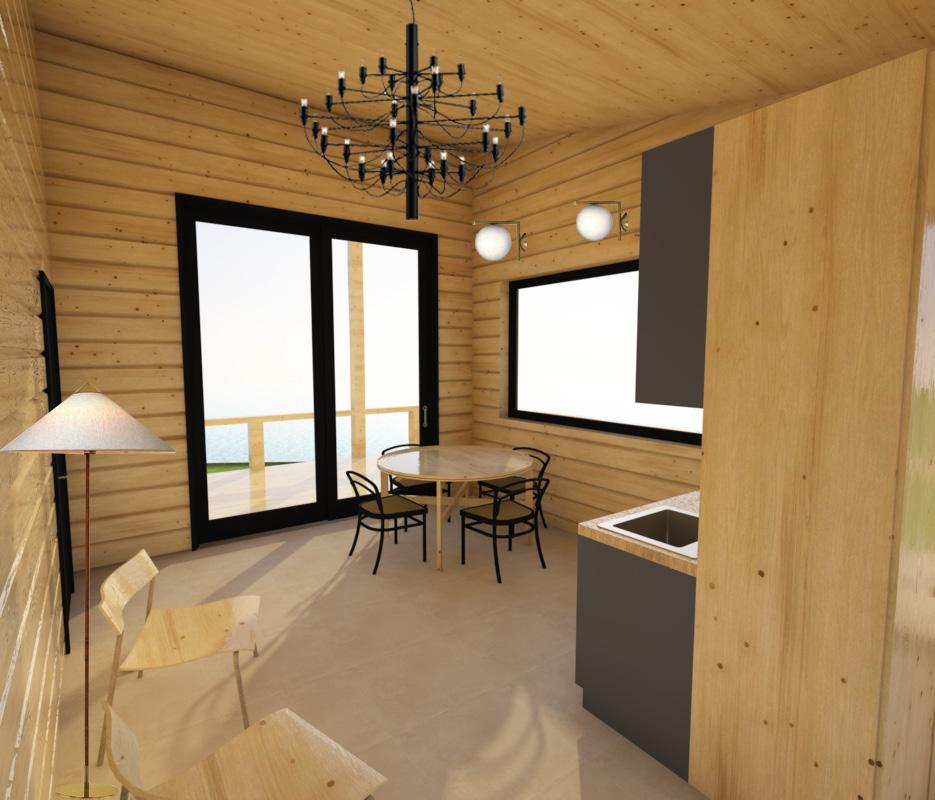

Kalustettu pohjapiirrustus
Vesikatto
1. Huopakate 3
2. Vaneri 18
Yläpohja
3. Ilmarako 100
4. Kova eriste 22
5. Eristevilla 2 x 200
6. Höyrynsulku 2
7. Rakennuslevy 15
8. Harvalauta 22
9. Puupanelointi 15
10. Ilmarako
Laskettu katto
11. Eristevilla 100
12. Alumiinitiivistys 2
13. Ilmarako 25
14. Puupanelointi 20
Alapohja
1. Keraaminen laatta 0,6
2. Vedeneristys 30
3. Betonivalu 28
4. Eristysvilla 350
WC 4,05m2 ET 8 06m2 OH + KT 14,97m2 PKH 4,68m2 SH 13 35m2 LH 11 55m2 KAL1 KAL1 KAL3 KAL3 KAL4 KAL4 KAL4 KAL4 KAL2 KAL6 TT KAL5 Leikkauskuva

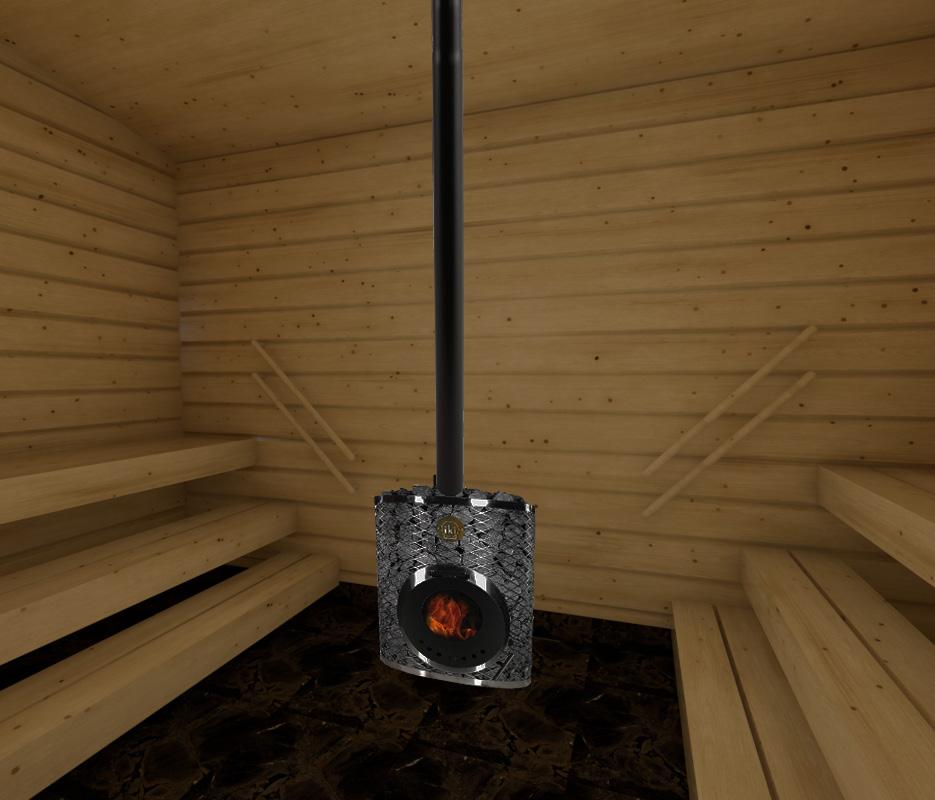

180 170 20 2700 4280 600 800 2200 4280 1640 1000 1640 435 380 600 20 180 80 380 80 100 Detalji piirrustus, lauteen kiinnittyminen seinään Laudeleikkaus Saunan pohjapiirrustus Seinäprojektiot 2200 2700 300 300 400 1200 170 Portfolio Aurora Salomaa

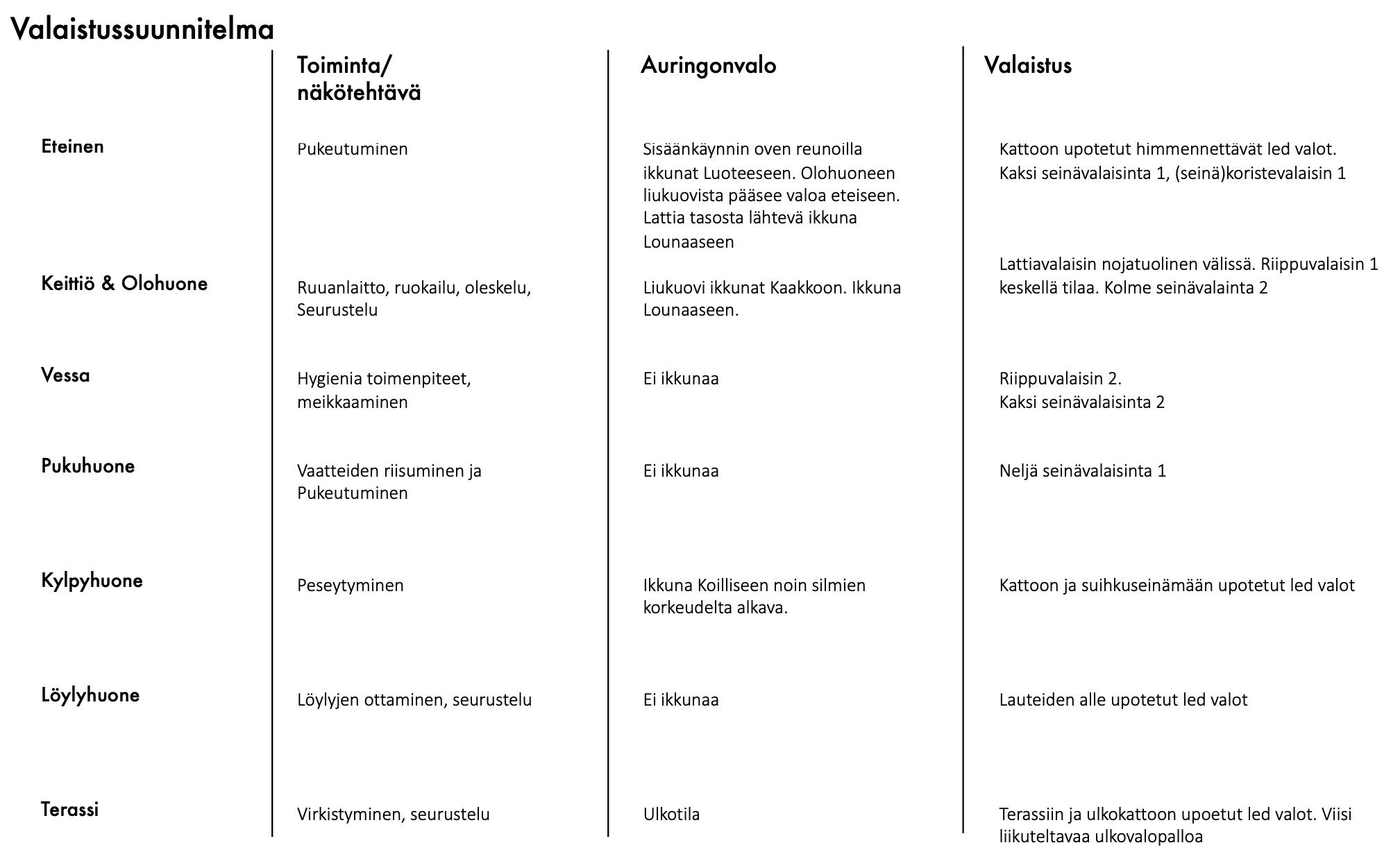

Valaisinpohjapiirrustus

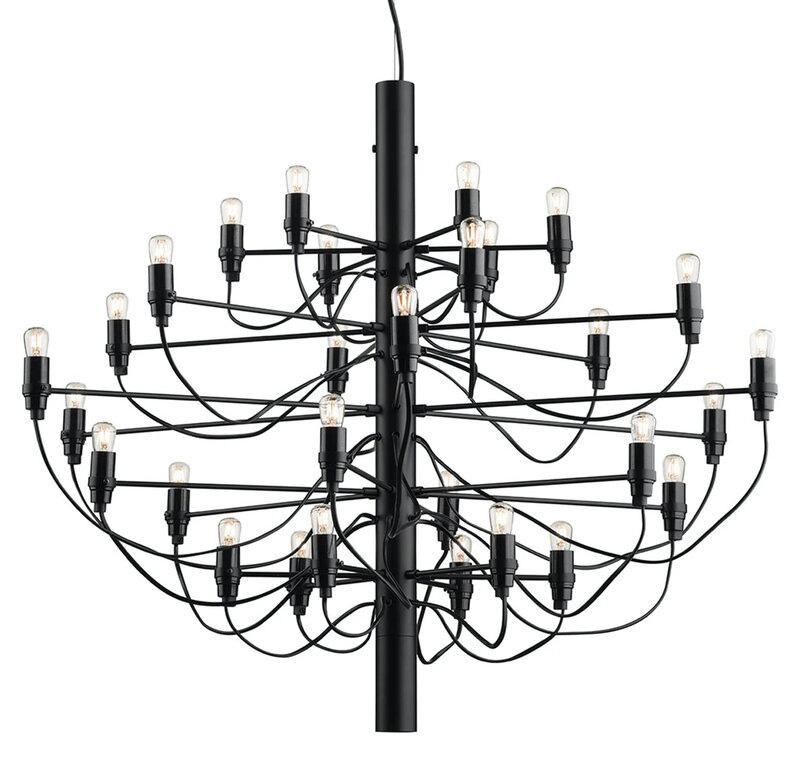

Flos 2097/30 kattokruunu, musta Design: Gino Sarfatti
Finarte: Suovilla matto, 170 x 240 cm, valkoinen Design: Marianne Huotari (seinälle)

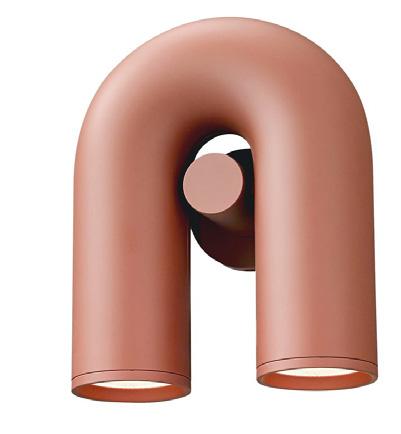

Seinävalaisin 1, Cirkus seinävalaisin, terrakotta
WC 4,05m2 ET 8,06m2 OH + KT 14,97m2 PKH 4,68m2 SH 13,35m2 LH 11,55m2 KAL1 KAL3 KAL3 KAL4 KAL2 KAL6 TT

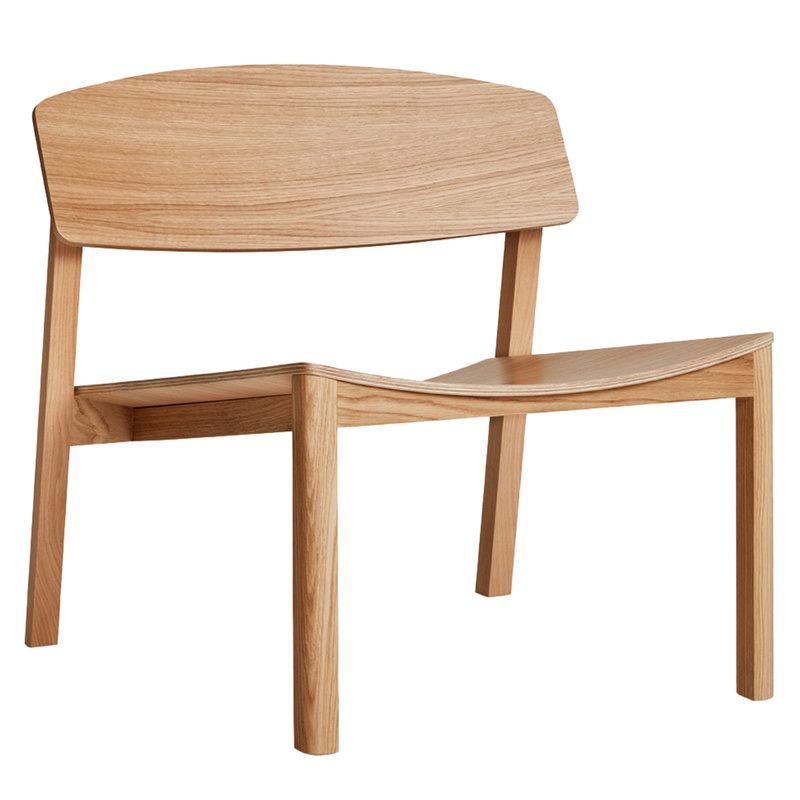

Made by Choice Halikko nojatuoli, tammi

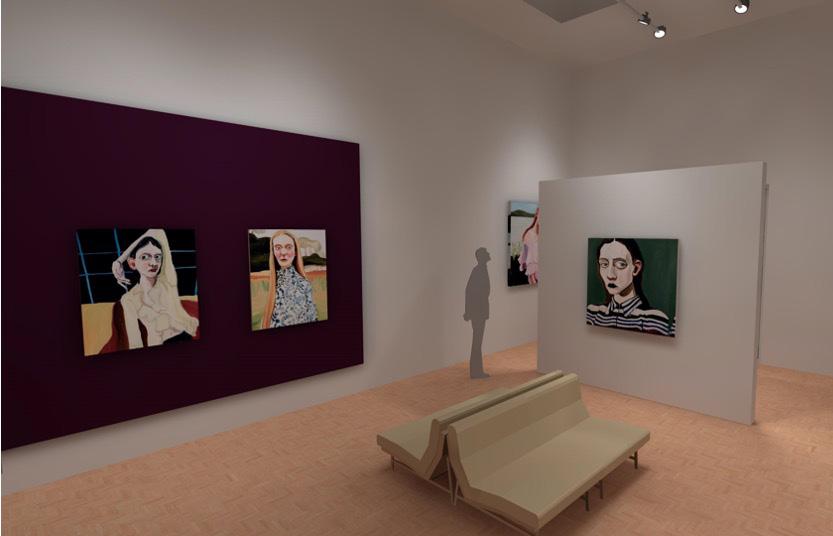

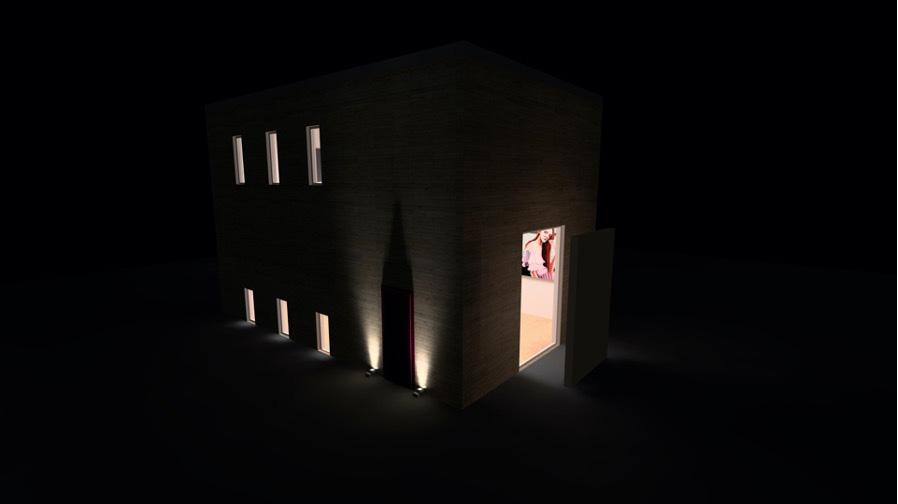

Puistola

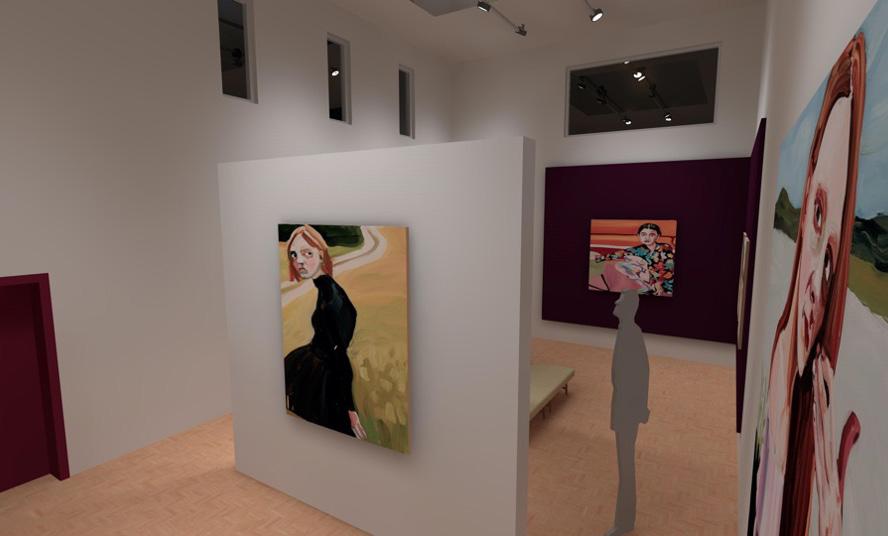

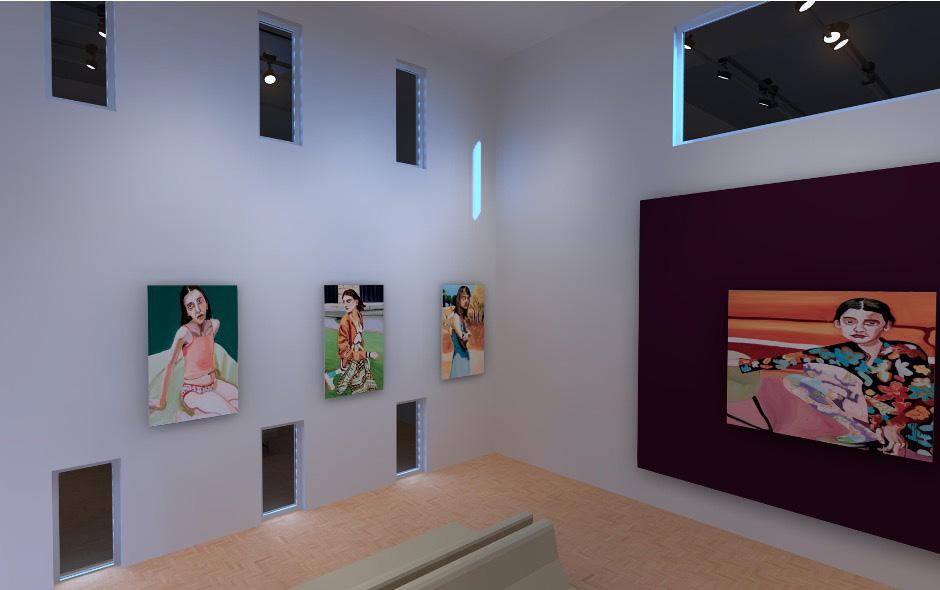

Projektin tehtävänä oli suunnitella valaistuskonsepti galleriaan. Pohjana toimi valmis Gallerian pohja, jossa rakennuksen ulkomitat ja aukkojen paikat olivat pysyviä. Aukkojen ja ovien korkeudet, rakennuksen korkeus ja katon muoto oli vapaasti suunniteltavissa. Gallerian tuli sijaita kaupungin puistossa tai näköalapaikalla. Projektiin kuului valaistuskonseptin luominen, luonnon valon ja 6 prinsiipin huomioiminen, piirrustukset ja 3D visualisoinnit dialuxilla.
04
Portfolio Aurora Salomaa
Sijainti ja aukoitus
Helsinki Lapinniemenpuisto, osoite lapinlahdenpolku
8. Gallerian asemointi tuli miettiä tarkkaan. Suurin osa taideteoksista, ovat herkkiä päivänvalolle. Auringon UV- ja infrapunasäteet saattavat haalistaa taulua ajan saatossa.
Päädyin suunnittelemaan Galleriani Lapinlahden puistoon. Miljöönä alue on vehreä, lähellä vesitöä, kulttuurihistoriallisesti arvokas ja tavallaan piilopaikka keskellä kaupunkia. Kulkuyhteydet tänne ovat loistavat. Koen Lapinniemen alueen olevan murroksessa ja sen kaipaavan kulttuuria, joka on helposti saavutettavissa kaikille.
Gallerian aukot olivat jo etukäteen annettu, eikä näitä saanut muutta. Pystyin kuitenkin vaikuttamaan niiden korkeuksiin. Haasteellisimmat olivat pitkällä seinällä sijaitsevat kolme ikkunaa. Aluksi ajattelin tehdä niistä lattiasta melkein kattoon menevät. Lopulta päädyin toiseen vaihtoehtoon, sillä kahden ikkunan välissä oleva taulu hukkuu helposti päivällä, sillä silmä ei kykene erottamaan sitä valoa tulvivien ikkunoiden välistä. Lyhelle seinällä sijaitsevan ikkunan päätin aloittaa heti lattiasta noin tilan puolenväliin. Tämä pääty tulee osoittamaan pohjoiseen, jolloin päivänvaloa ei juurikaan saavu suoraan tästä ikkunasta.
Konsepti
Yksinkertaisuus. Vain kahta erilaista valaisin tyyppiä käytössä samalta valmistajalta. Tunnelman pysyminen samana läpi pienen galleriatilan. Seinät valkoisia, sillä valkoinen heijastaa parhaiten värit. Yksi korostus väri käytössä, jonka avulla saadaan esiin vaalean sävyiset taulut ja rajaa samalla tilaa. Valaisimet eivät vie huomiota taiteelta, mutta ovat kuitenkin esteettisesti kauniita.
Ajattomuus/kestävä suunnittelu. ERCO-kohdevalot takaavat maksimaalisen tarkkuuden ja joustavuuden museon vaihtuvien näyttelyiden sarjassa. Valoa käytetään siellä, missä ihmisen havainto vaatii ja missä se tukee näyttelykonseptia täydentävästi päivänvaloa.
Ihmiskeskeisyys. Turvallinen ja toimiva tila. Valaistus auttaa saavuttamaan hyvän mielentilan. Tilan valaistuksen tulee olla viihtyisä, kaunis, sopiva käyttöttarkoitukseen ja oikeudenmukainen. Suunniteltaessa otetaan huomioon yksilölliset erot.
Portfolio Aurora Salomaa
Luonnos piirrustuksia Sijainti merkattu tähdellä
L1 Erco Parscan Floodlight OnTrack LED
L2 Erco Parscan lens Floor washer LED
L3 Erco Lihgtscan projector LED
C1 Valokatkaisija
Kaikkia valaisimia voidaan
Pohjapiirrustus
Valaistustasot
Leikkauskuva
L1 L1 L1 L1 L1 L1 L1 L1 L1 L1 L2 L2 L3 L3 L3 C1

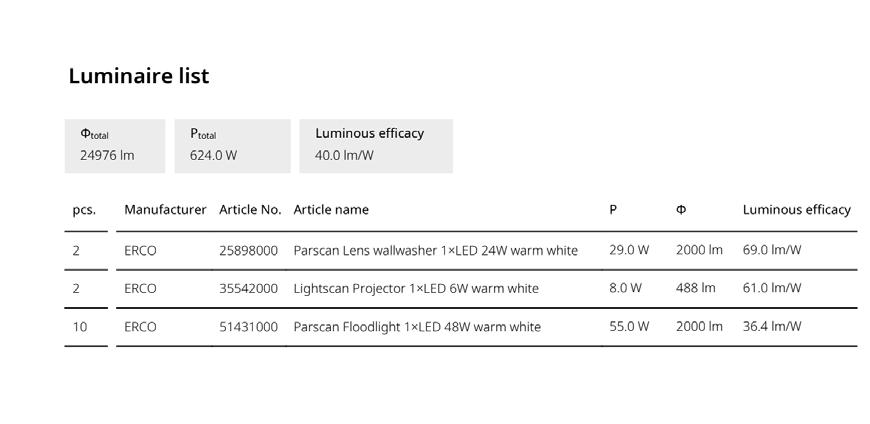

Valaisin luettelo

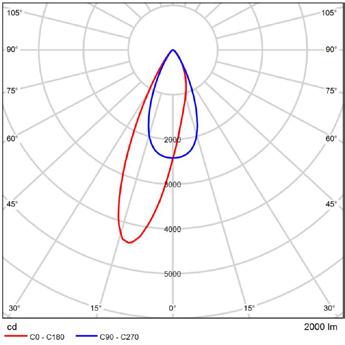

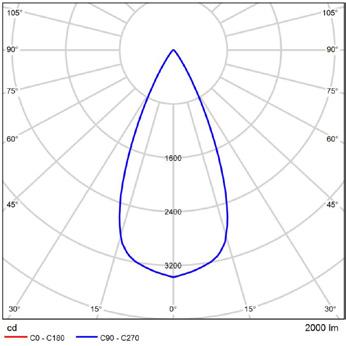

galleria aurora Product data sheet 1 ERCO - Parscan Floodlight 1×LED 48W warm white Article No. 51431000 P 55.0 W ΦLuminaire 2000 lm Luminous efficacy 36.4 lm/W CCT 2700 K CRI 92 51431.000 ERCO Parscan Floodlight White (RAL9002) LED module: 48W 5040lm 3000K warm white Casambi Bluetooth Version 4 Spherolit lens, wide flood Housing and bracket: cast aluminium, powder-coated. 0°-90° tilt. Bracket on 3-circuit adapter rotatable through 360°. Internal wiring. 2 ERCO Casambi control units. 3-phase adapter for ERCO 220-240V track: polymer, white. LED module: high-power LEDs on metal-core PCB. Collimating lens made of optical polymer. Control via Casambi app (Android/iOS) with Bluetooth Low Energy (BLE)-capable mobile devices or "Casambi Ready" products. Install the luminaire out of people’s normal reach. Technical data Luminous flux of the luminaire 4193lm Connected load 55W Luminaire efficacy 76lm/W Colour deviation 1.5 SDCM Colour rendition index CRI 92 Lumen maintenance (LED manufacturer specifications) L90/B10 <=50000h, L90 <=100000h LED failure rate 0.1% <=50000h Polar LDC UGR diagram (SHR: 0.25) galleria aurora Product data sheet 1 ERCO - Parscan Lens wallwasher 1×LED 24W warm white Article No. 25898000 P 29.0 W ΦLuminaire 2000 lm Luminous efficacy 69.0 lm/W CCT 2700 K CRI 97 25898.000 ERCO Parscan Lens wallwasher White (RAL9002) LED module: 24W 2380lm 3000K warm white DALI-2 Version 4 Spherolit lens, wallwash Housing and bracket: cast aluminium, powder-coated. 0°-90° tilt. Bracket on DALI adapter rotatable through 360°. Internal wiring. ERCO DALI control gear. DALI adapter for ERCO DALI 220-240V track: polymer, white. LED module: high-power LEDs on metal-core PCB. Collimating lens made of optical polymer. Technical data Luminous flux of the luminaire 2004lm Connected load 29W Luminaire efficacy 69lm/W Colour deviation 1.5 SDCM Colour rendition index CRI 97 Lumen maintenance (LED manufacturer specifications) L90/B10 <=50000h, L90 <=100000h LED failure rate 0.1% <=50000h Dimming range 0.1%-100% Dimming method CCR Standby power per control gear 0.40W Luminaires per circuit breaker B16 up to 28 Polar LDC galleria aurora Product data sheet 1 ERCO - Parscan Floodlight 1×LED 48W warm white Article No. 51431000 P 55.0 W ΦLuminaire 2000 lm Luminous efficacy 36.4 lm/W CCT 2700 K CRI 92 51431.000 ERCO Parscan Floodlight White (RAL9002) LED module: 48W 5040lm 3000K warm white Casambi Bluetooth Version 4 Spherolit lens, wide flood Housing and bracket: cast aluminium, powder-coated. 0°-90° tilt. Bracket on 3-circuit adapter rotatable through 360°. Internal wiring. 2 ERCO Casambi control units. 3-phase adapter for ERCO 220-240V track: polymer, white. LED module: high-power LEDs on metal-core PCB. Collimating lens made of optical polymer. Control via Casambi app (Android/iOS) with Bluetooth Low Energy (BLE)-capable mobile devices or "Casambi Ready" products. Install the luminaire out of people’s normal reach. Technical data Luminous flux of the luminaire 4193lm Connected load 55W Luminaire efficacy 76lm/W Colour deviation 1.5 SDCM Colour rendition index CRI 92 Lumen maintenance (LED manufacturer specifications) L90/B10 <=50000h, L90 <=100000h LED failure rate 0.1% <=50000h Polar LDC UGR diagram (SHR: 0.25)
Portfolio Aurora Salomaa
Kiitos.
AURORA SALOMAA
Sisustusarkkitehtuuri opiskelija, Helsinki
