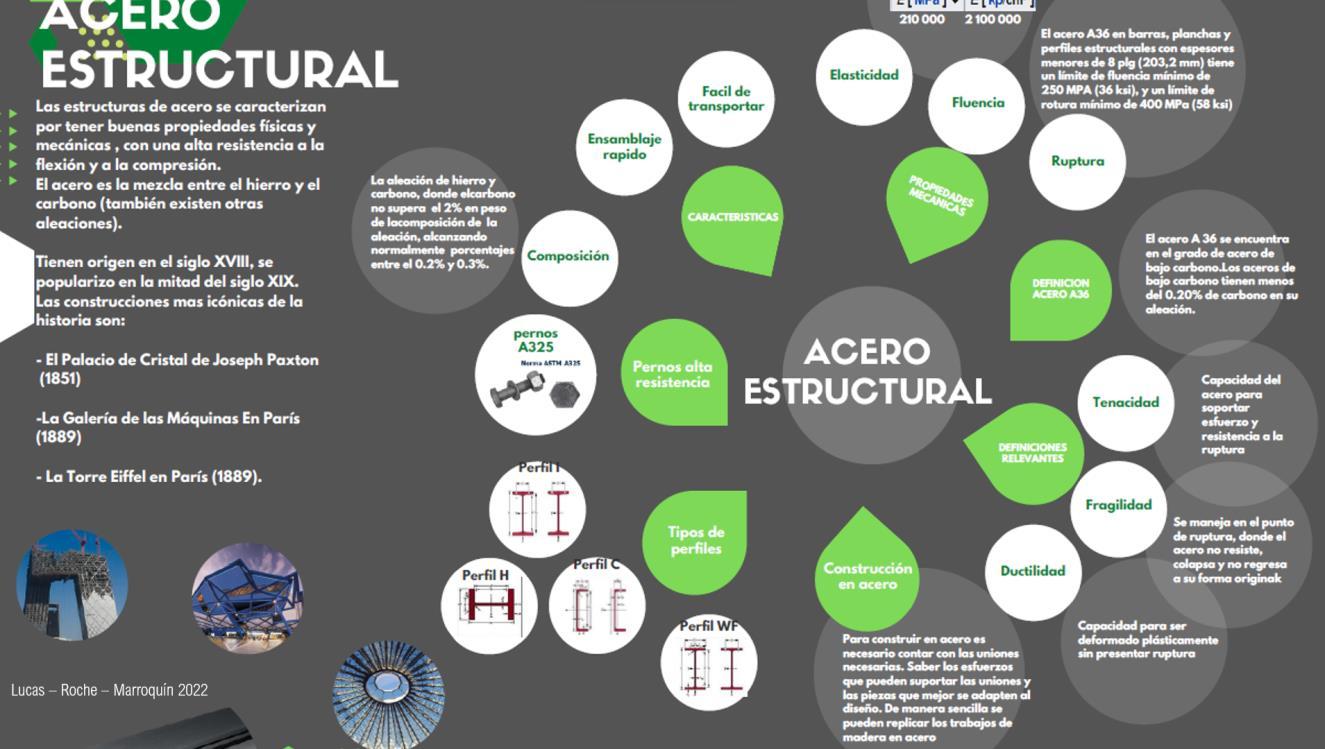

Construcción en acero estructural
Sistemas Estructurales 3 2024
Predimensionamientos y configuración arquitectónica-estructural.
Sección 2 / Ing. Stolz / marzo 20-22
Fotografías tomadas del AISC

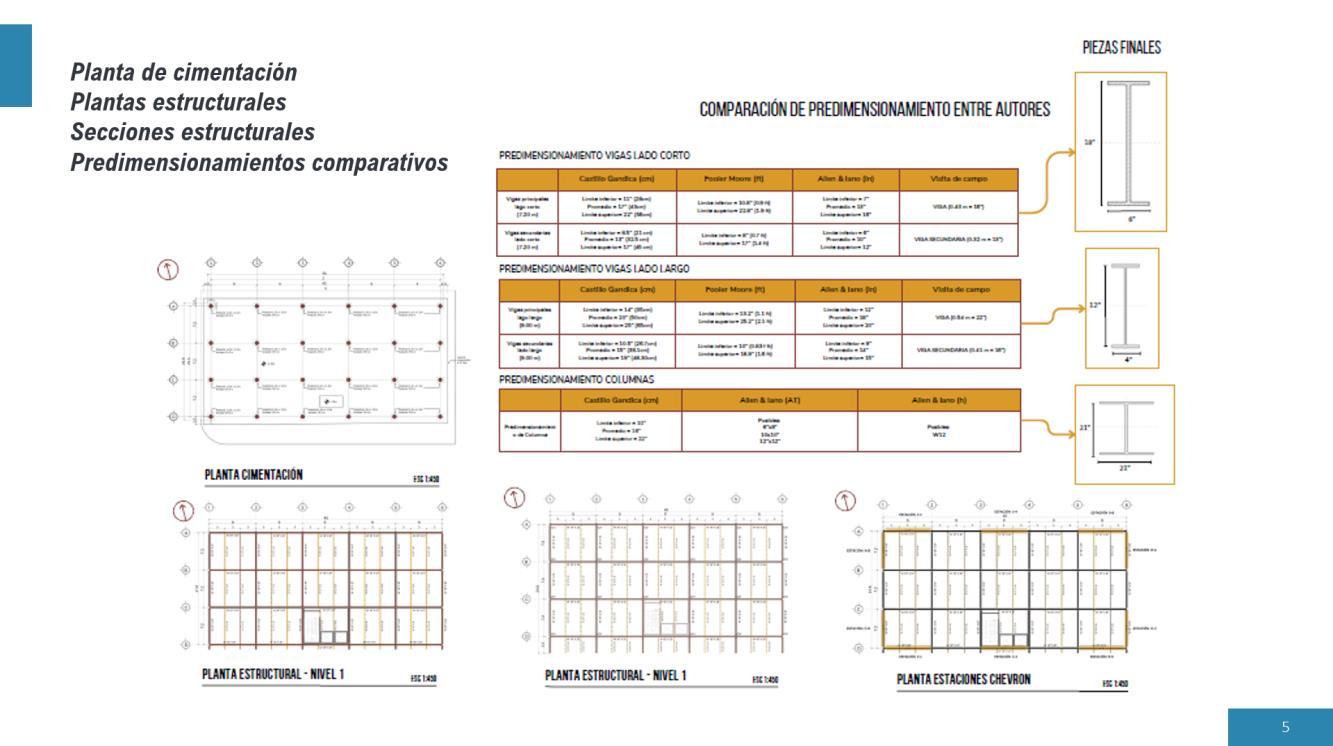

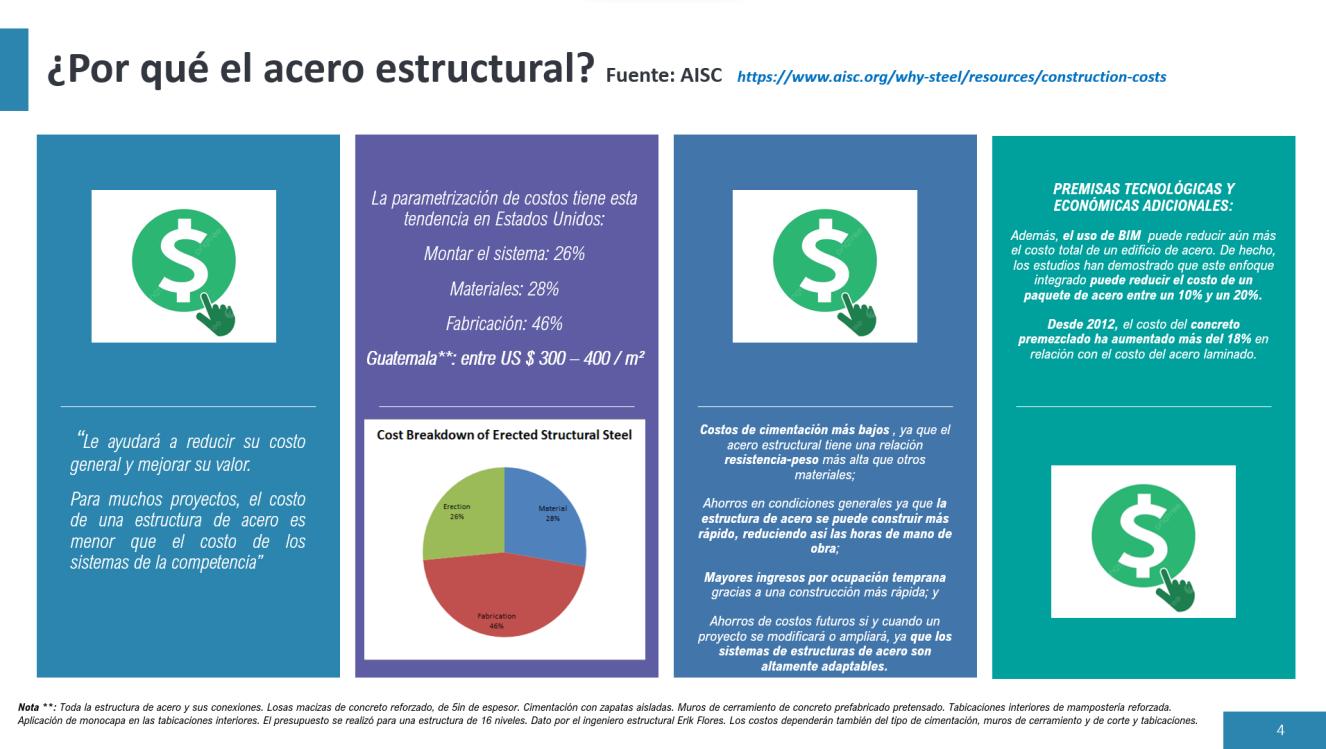

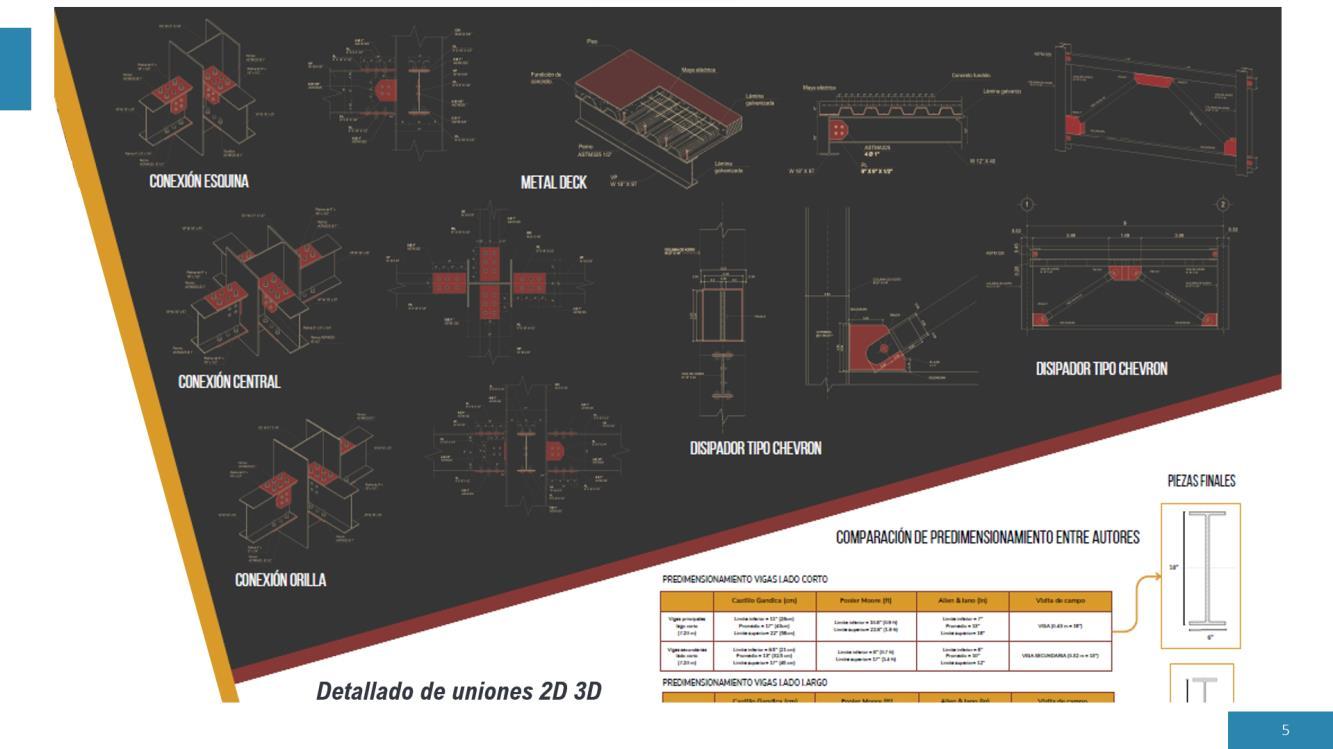

¿Qué hacemos en esta unidad?

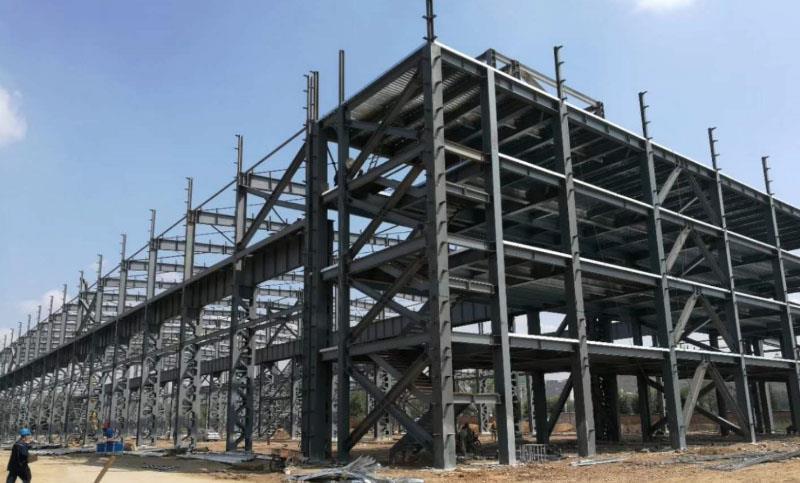

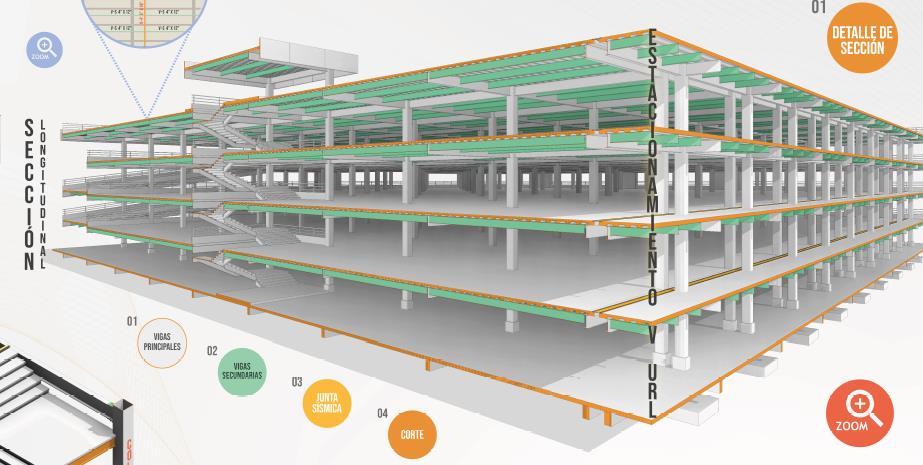

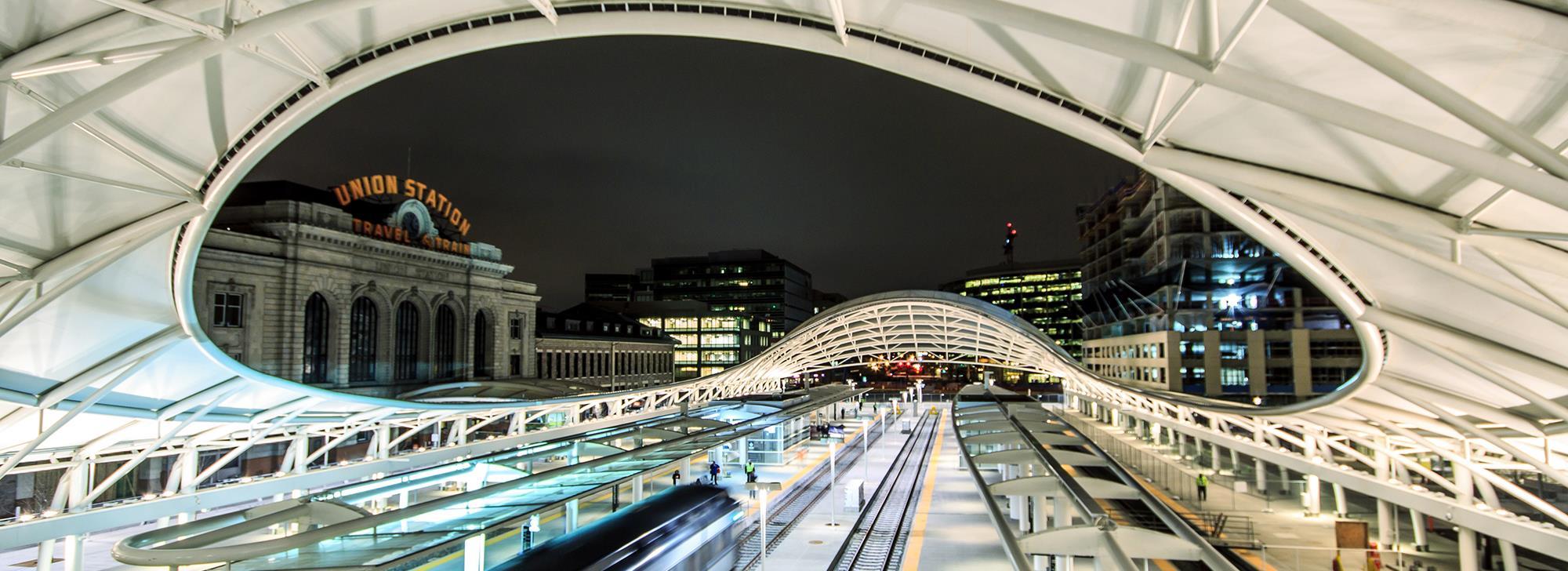

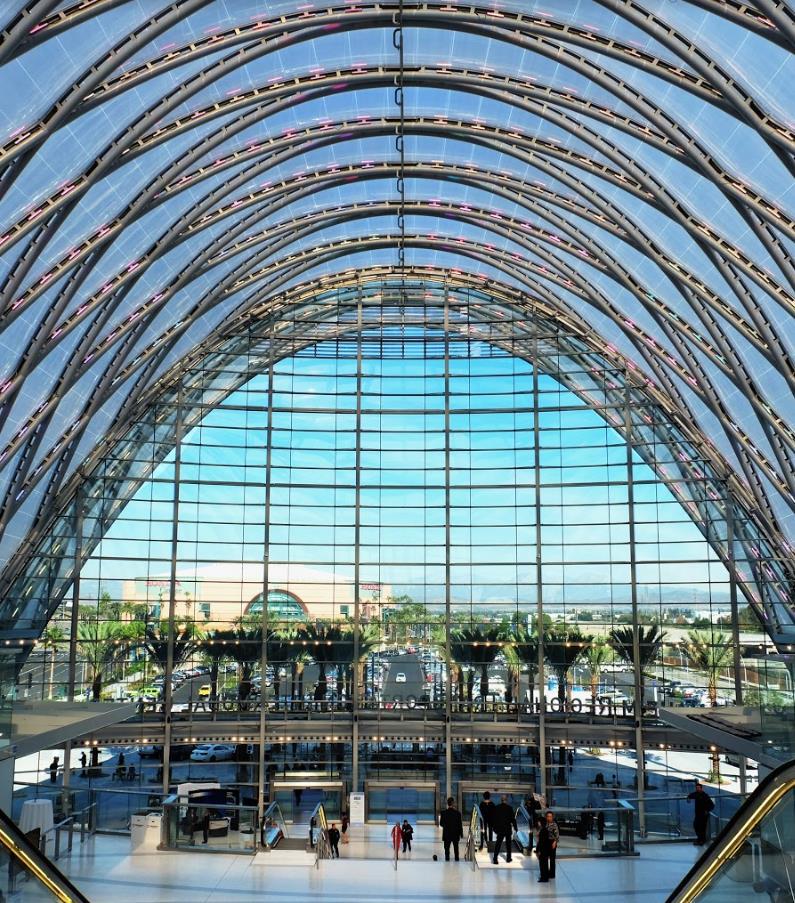

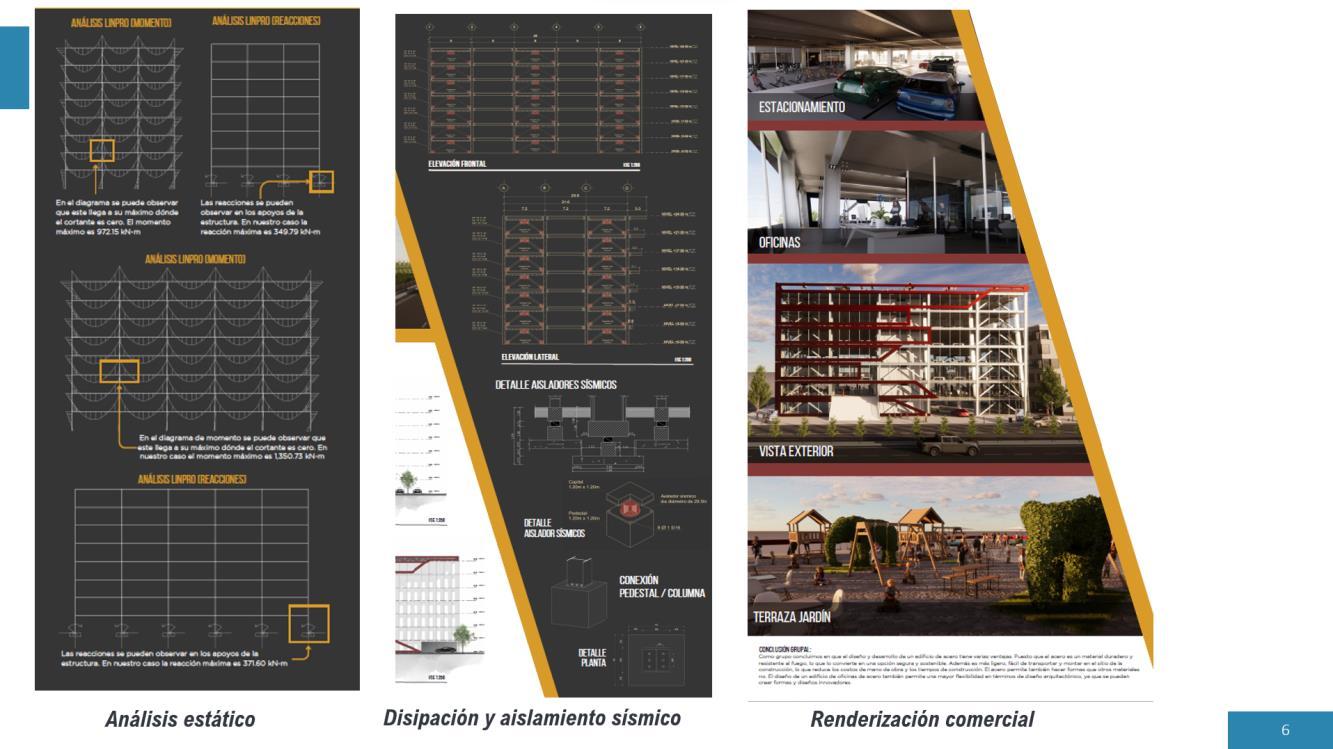

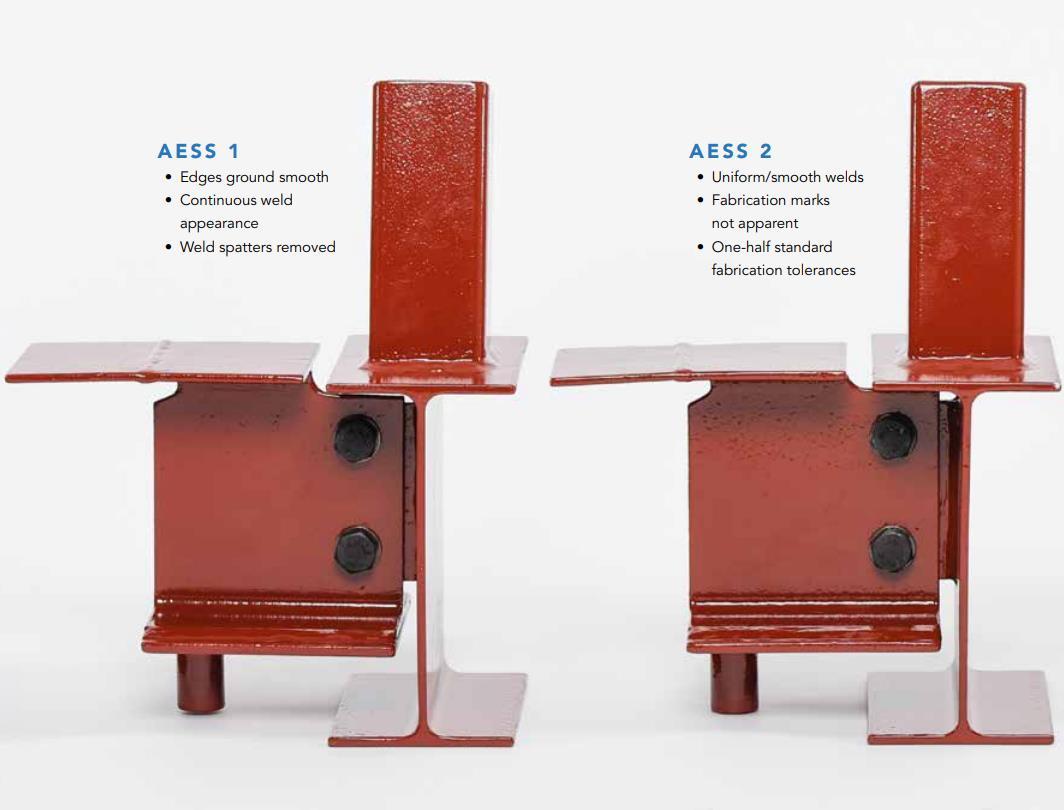

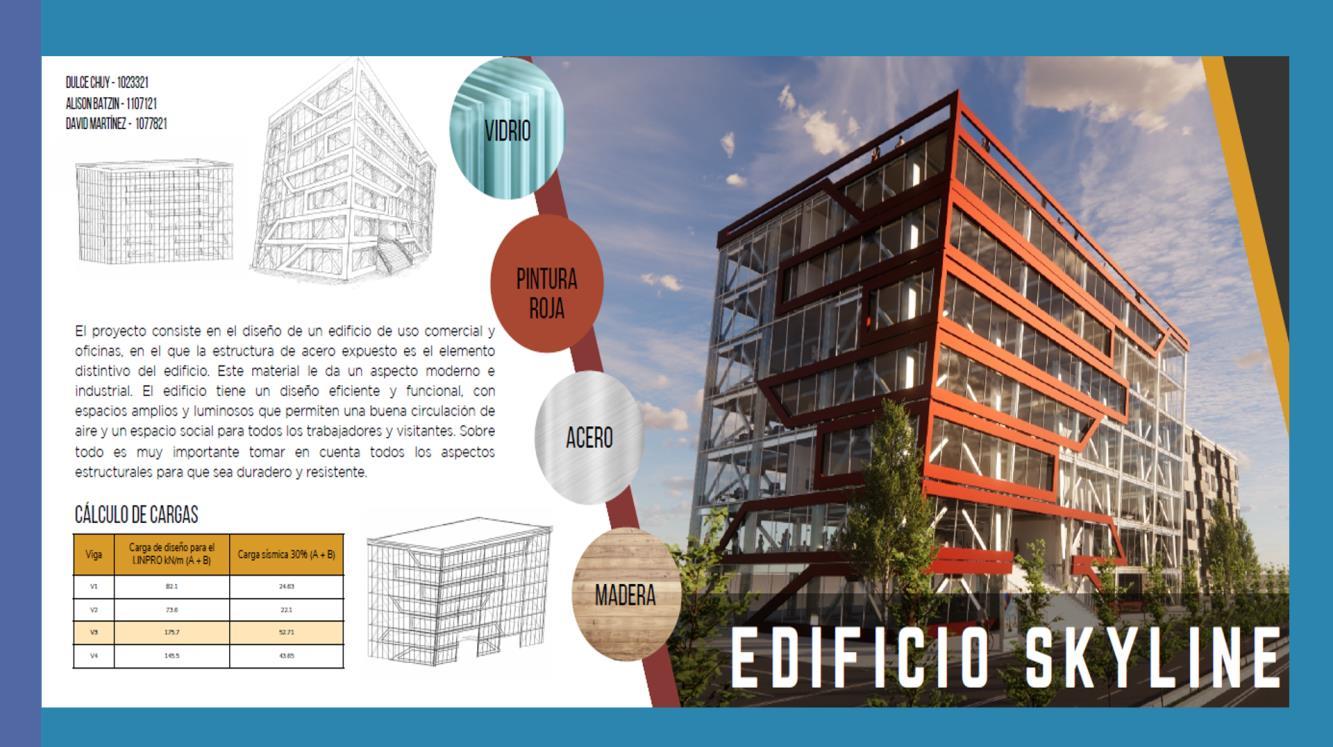

Contexto. Predimensionar. Acero arqutiectónicamente expuesto. Edificio de 10 niveles (2 de sótanos de estacionamientos)
NIVEL 3~ SE EXPRESA
La segunda cifra después del “por” es el peso del elemento en lb/pie. (117)
Tipo de sección transversal y resistencia
Tipo de sección W = wide flange y el 24 es el peralte de la pieza (Depth)
Espesor del patín en pulgadas
Largo o altura del alma en pulgadas
Espesor del patín en pulgadas
peralte de la pieza (Depth) en pulgadas

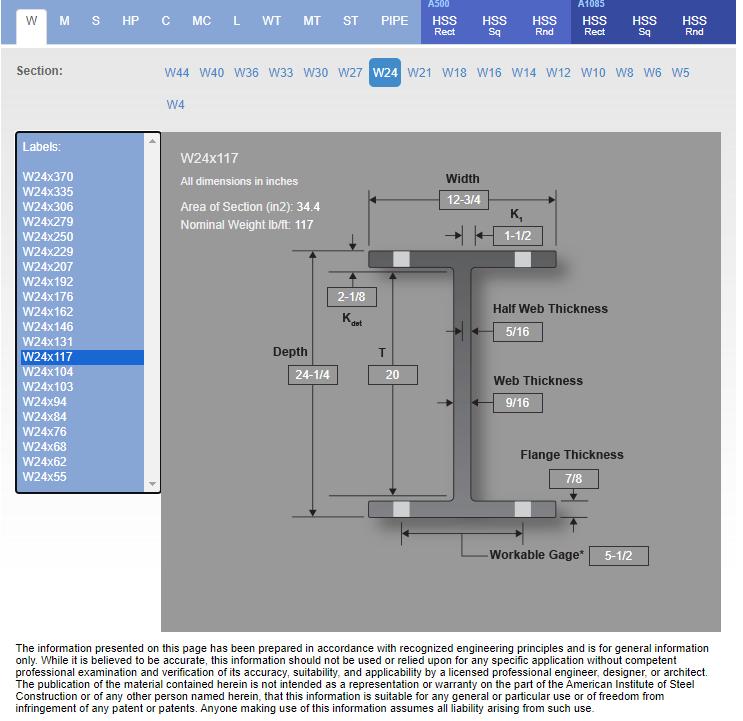

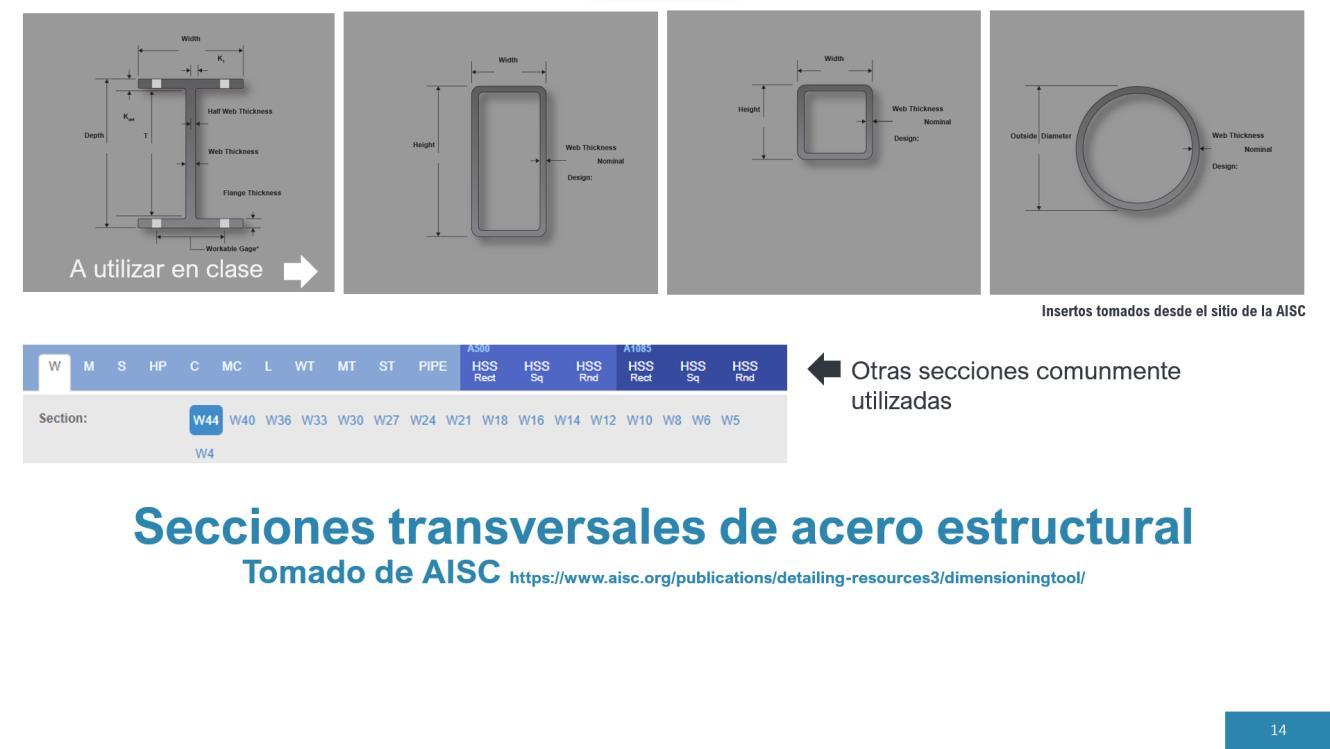

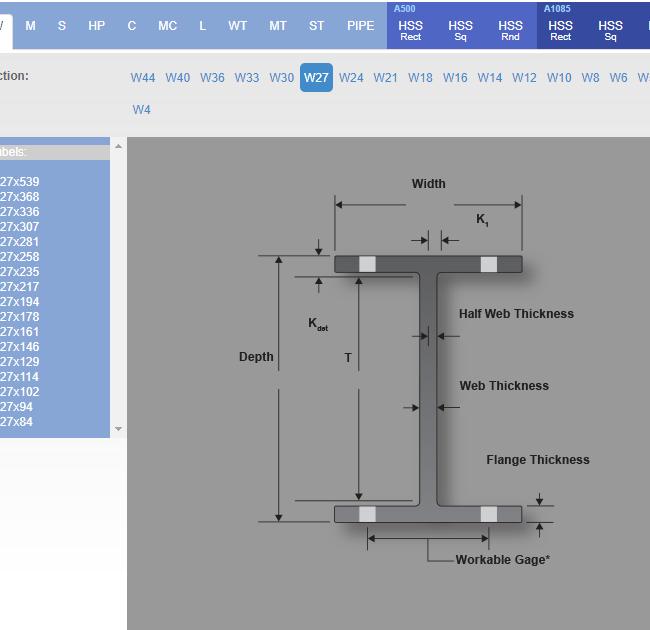

Geometría de una sección transversal de patín ancho (Wide Flange WF)
Insertos tomados desde el sitio de la AISC
Los peraltes “h” de las vigas principales son una función directa de la luz libre entre columnas de entre un 5% a un 7%
Ejemplo: si tengo una luz de 14 metros el rango de peraltes andará entre 0.70m (27.56”) y 0.98m (38.58”)
Pero…¿Las fabrican? Investigue en la AISC
Factores empíricos iniciales
(prácticos de la vida técnica cotidiana)

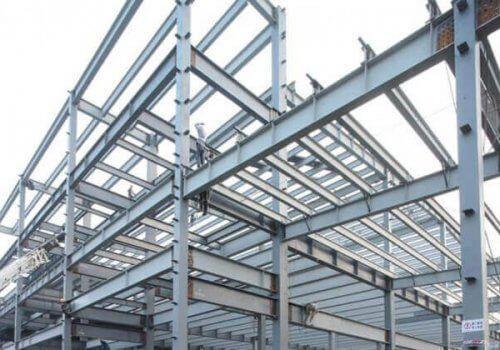

predimensionamientos básicos en acero estructural

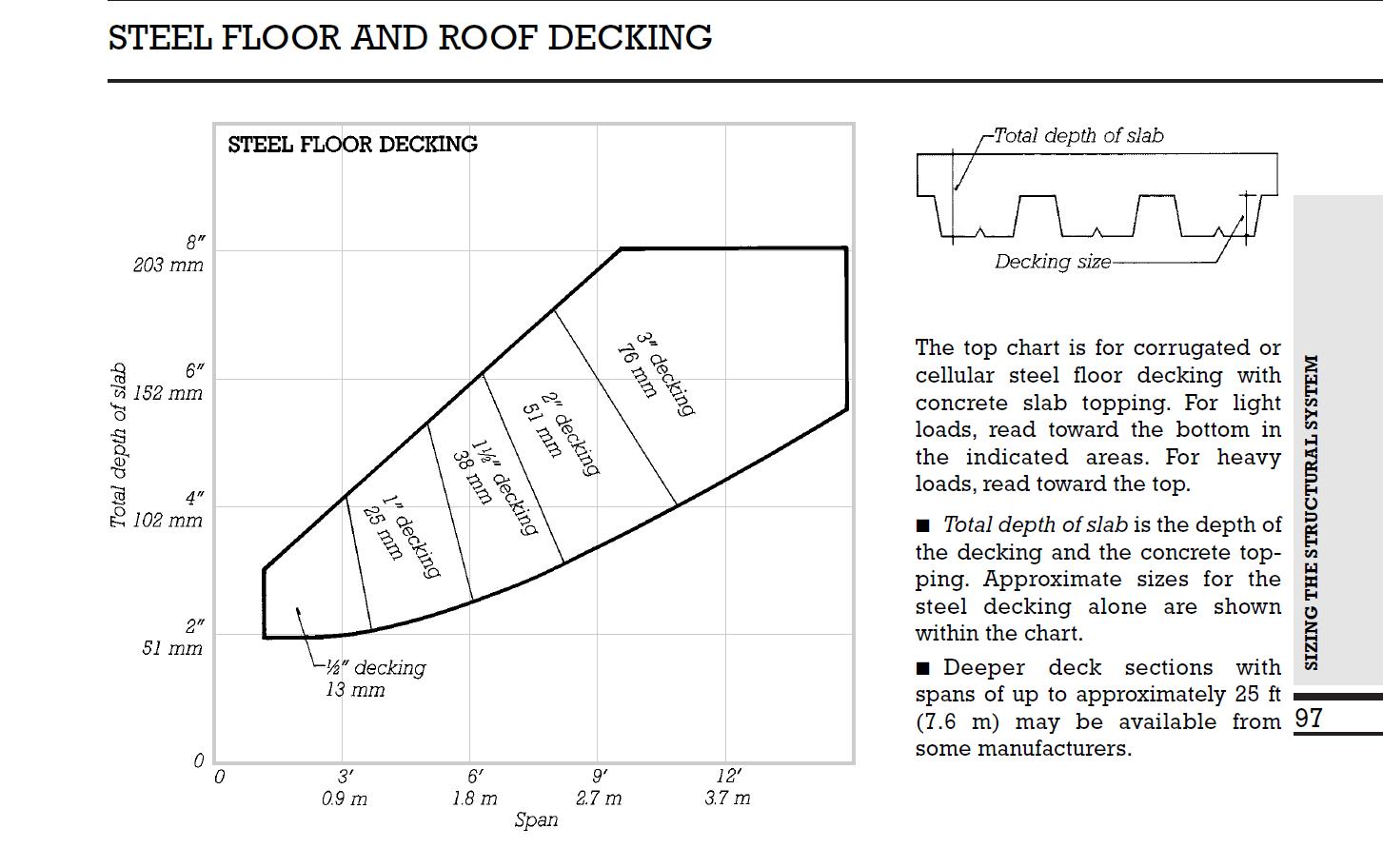

(Altura total de la losa fundida)
(Altura de la losa cero metal deck)
Peralte de las vigas secundarias y su orientación

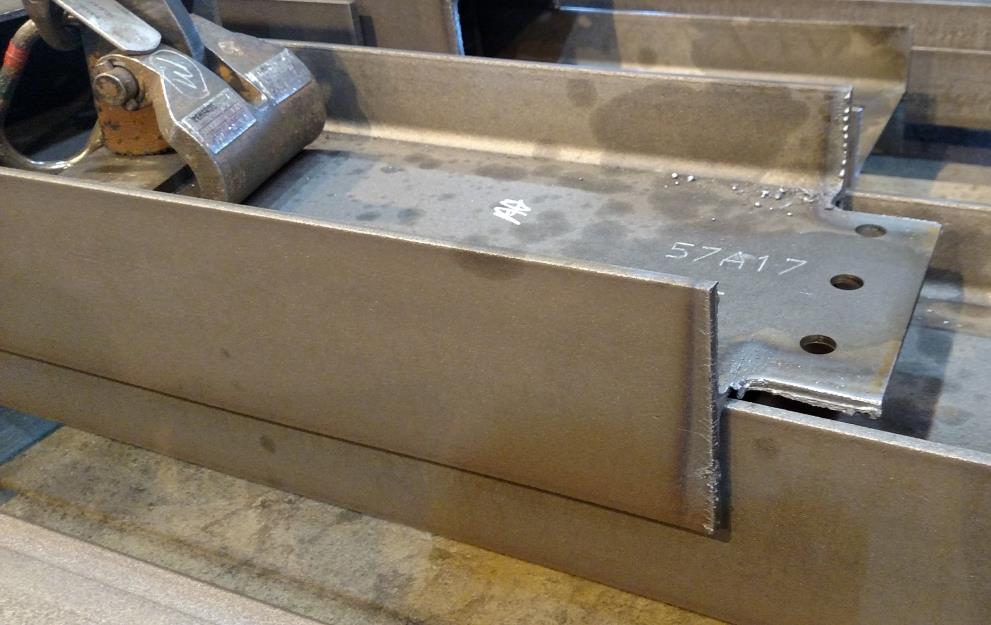

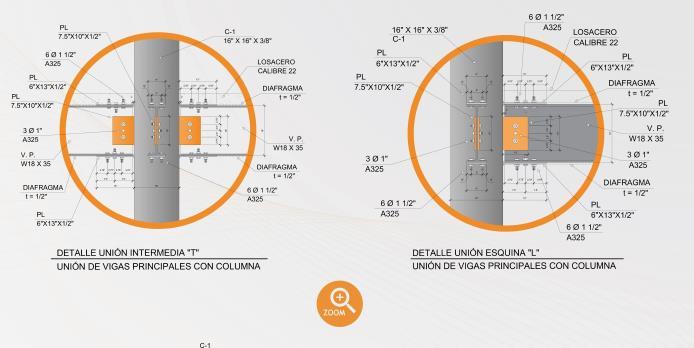

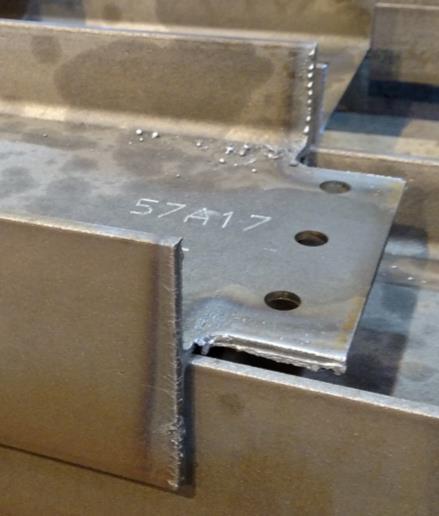

Tamaño de la platina (bandera)
Diámetro y largo de pernos (En la cabeza tienen una A con una cifra)
Separación entre perfiles de vigas
Tamaño de columns y alturas de entrepisos
Luces libres de vigas en ambas direcciones: centro a centro y entre columnas
Medidas de las vigas principales y secundarias

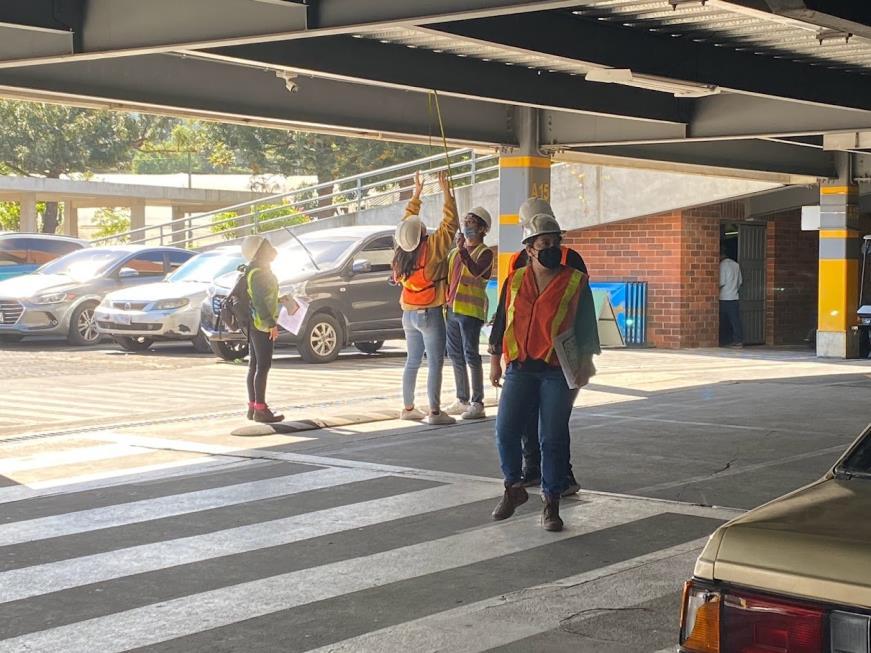

Esos requerimientos de mediciones trasladarlos a la visita
Patín
Patín
Silva, D.
Ejercicio en clase
(Trabajo con los datos empíricos de peralte)
Modalidad: parejas o solos
Parte 1: Encuentre los peraltes de las vigas principales en función de la luz dada con decimales
L= 7.75 m R//
L= 8.85 m R//
L= 10.15 m R//
L= 12.35 m R//
Parte 2: Con los peraltes convertidos a pulgadas Vaya a la página de AISC de “tools” enlace en el chat y obtenga la W que usted crea conveniente.
Parte 3: Para vigas en sótanos y lobby, por ejemplo ¿Qué peso de viga escogería?
Guarde su respuesta. No la diga en público.

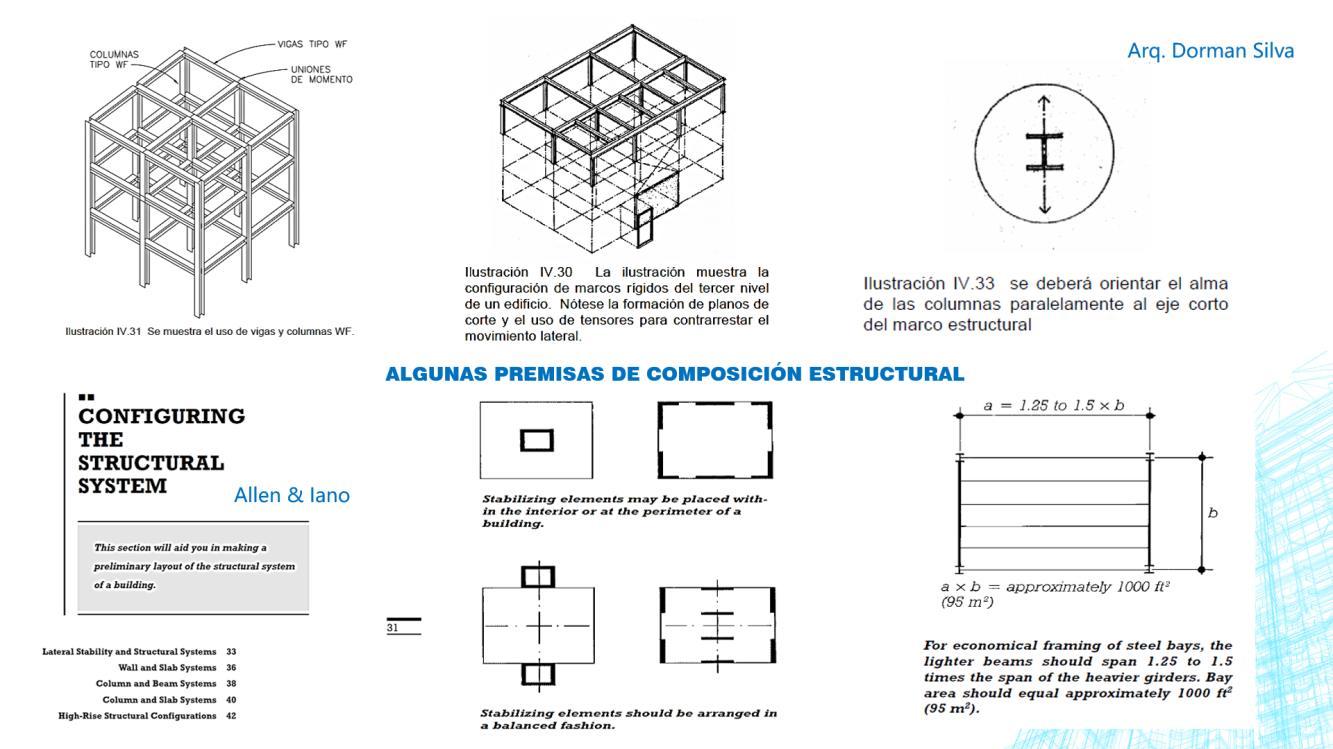

Predimensionamiento parte 2
(Prediseño – estimaciones)
Con autores en perfil desde la academia
marzo 20-22
Wide Flange (patín ancho) (WF)
Insertos tomados desde el sitio de la AISC

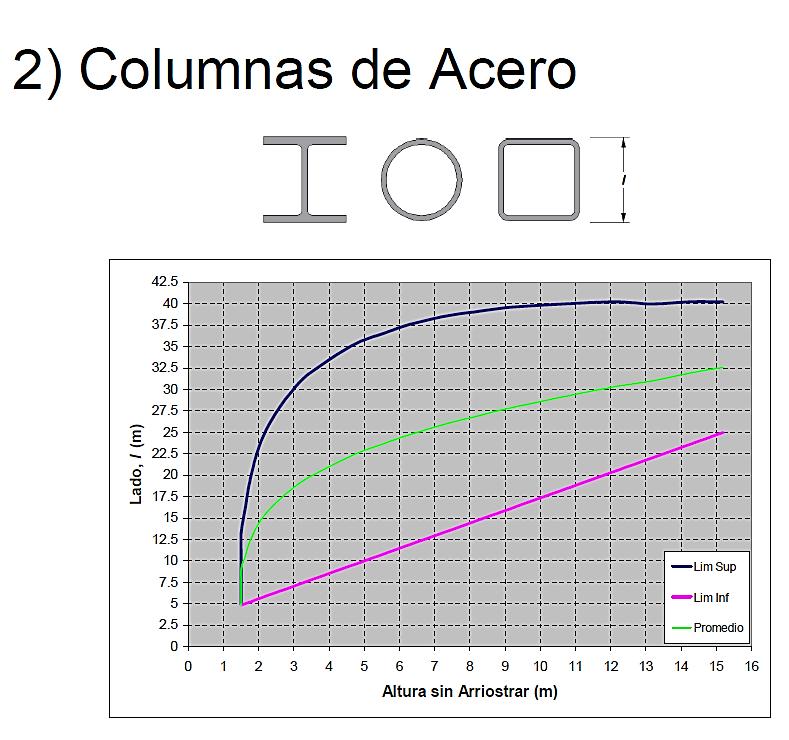

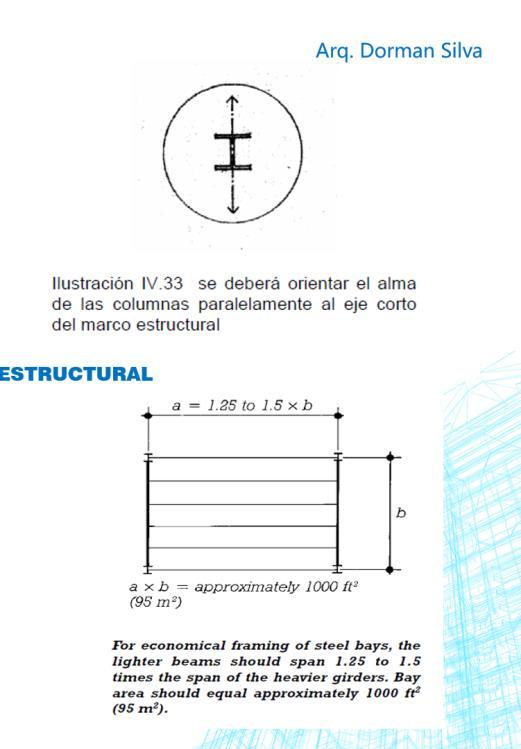

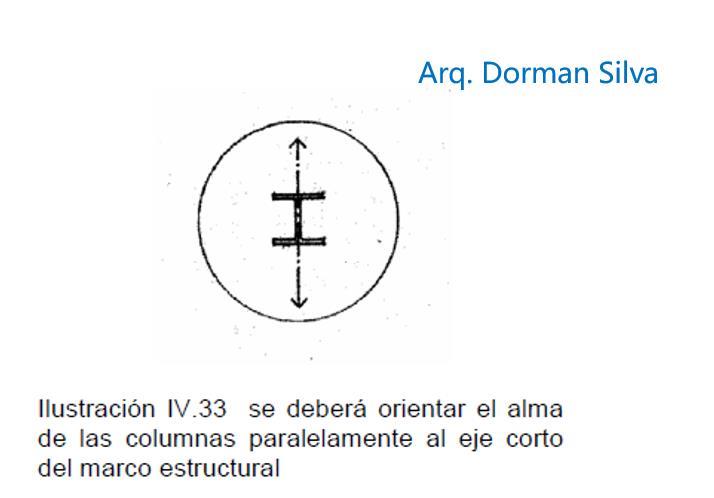

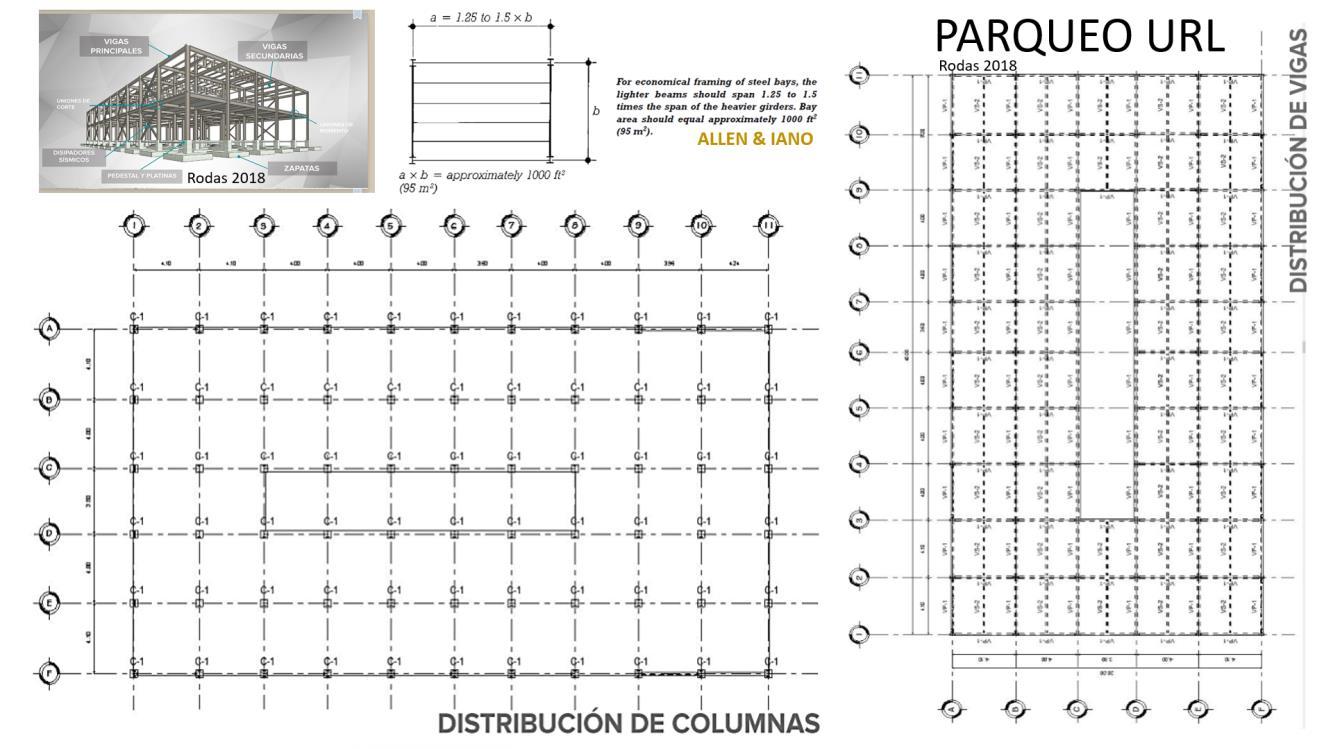

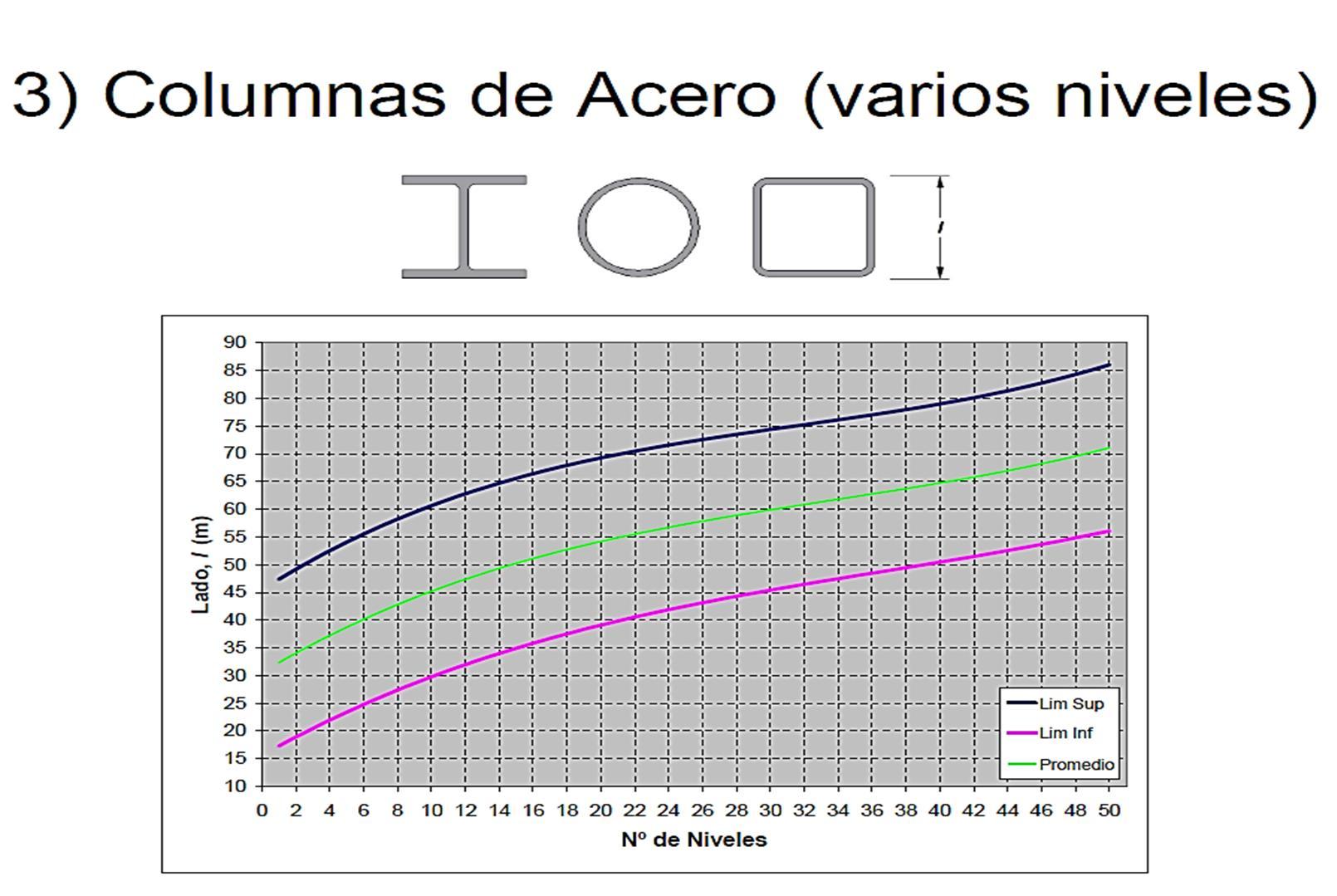

2. Orientar las columnas

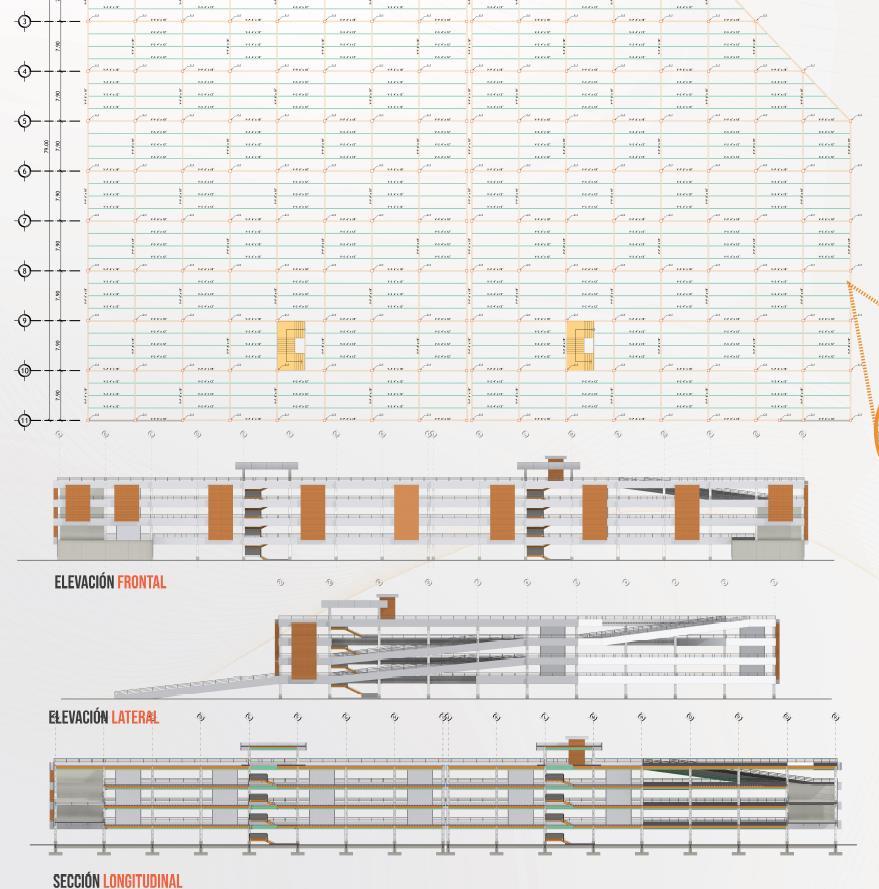

1. Comenzar desde los estacionamientos en sótanos

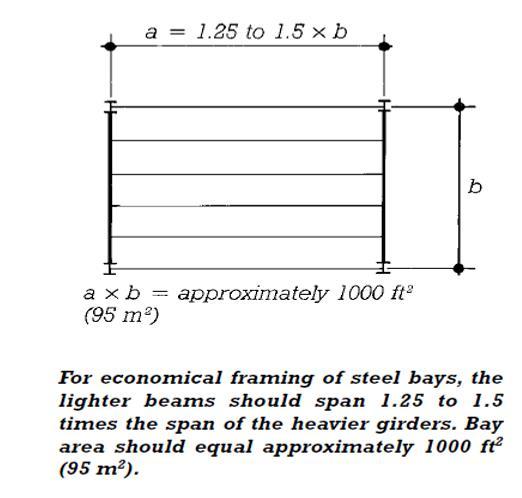

3. Predimensión de vigas livianas
Análisis
85 cm = 33.46” = 6.07%
Castillo Gandica, A.
70 cm = 27.56” = 5.00% 55 cm = 21.65” = 3.92%
¿Los fabrican?
Parte 2: Encuentre los peraltes de las vigas principales en función de la luz dada con decimales
L= 7.75 m
L= 8.85 m
L= 10.15 m
L= 12.35 m
1) ¿Cuál es la interpretación detrás de los tres o más peraltes encontrados?
2) Ejercicio en casa Parte 2. Encuentre los 3 valores para cada luz.

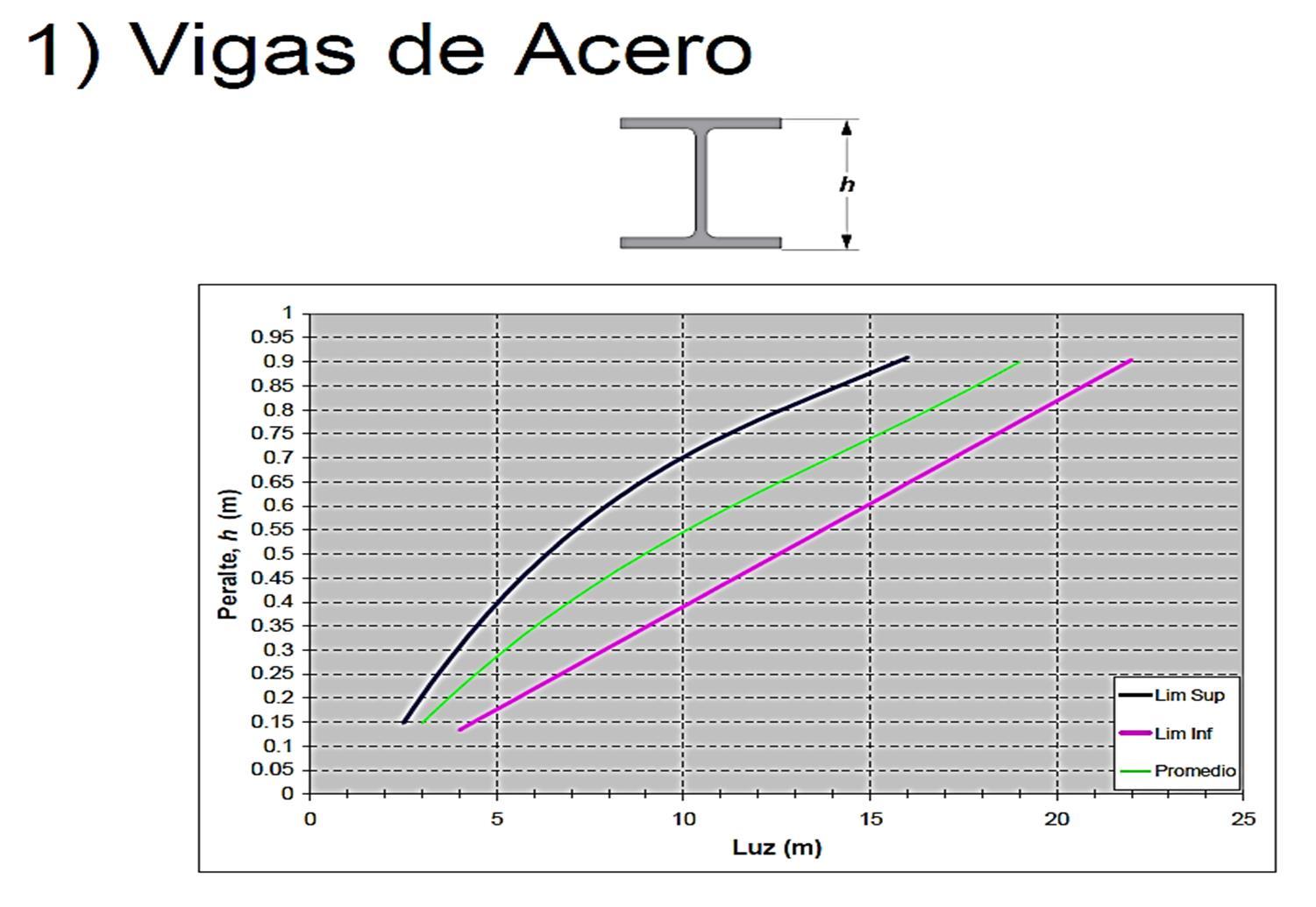

1) ¿Cuál sería su razonamiento para discernir entre los peraltes de la gráfica de la izquierda con los de la derecha?
2) Una vez discriminados: ¿Cuál es la interpretación detrás de los tres o más peraltes encontrados?
Castillo Gandica, A.
Marcos rígidos a lo largo de un pasillo en un centro comercial

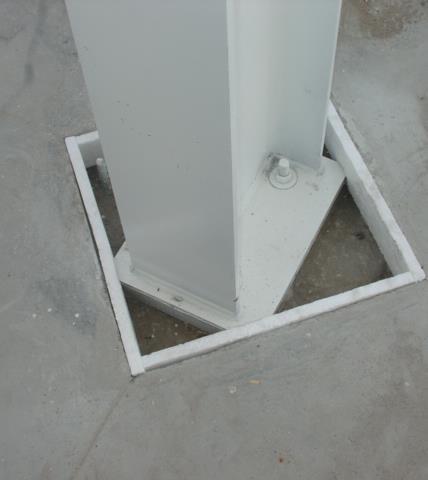

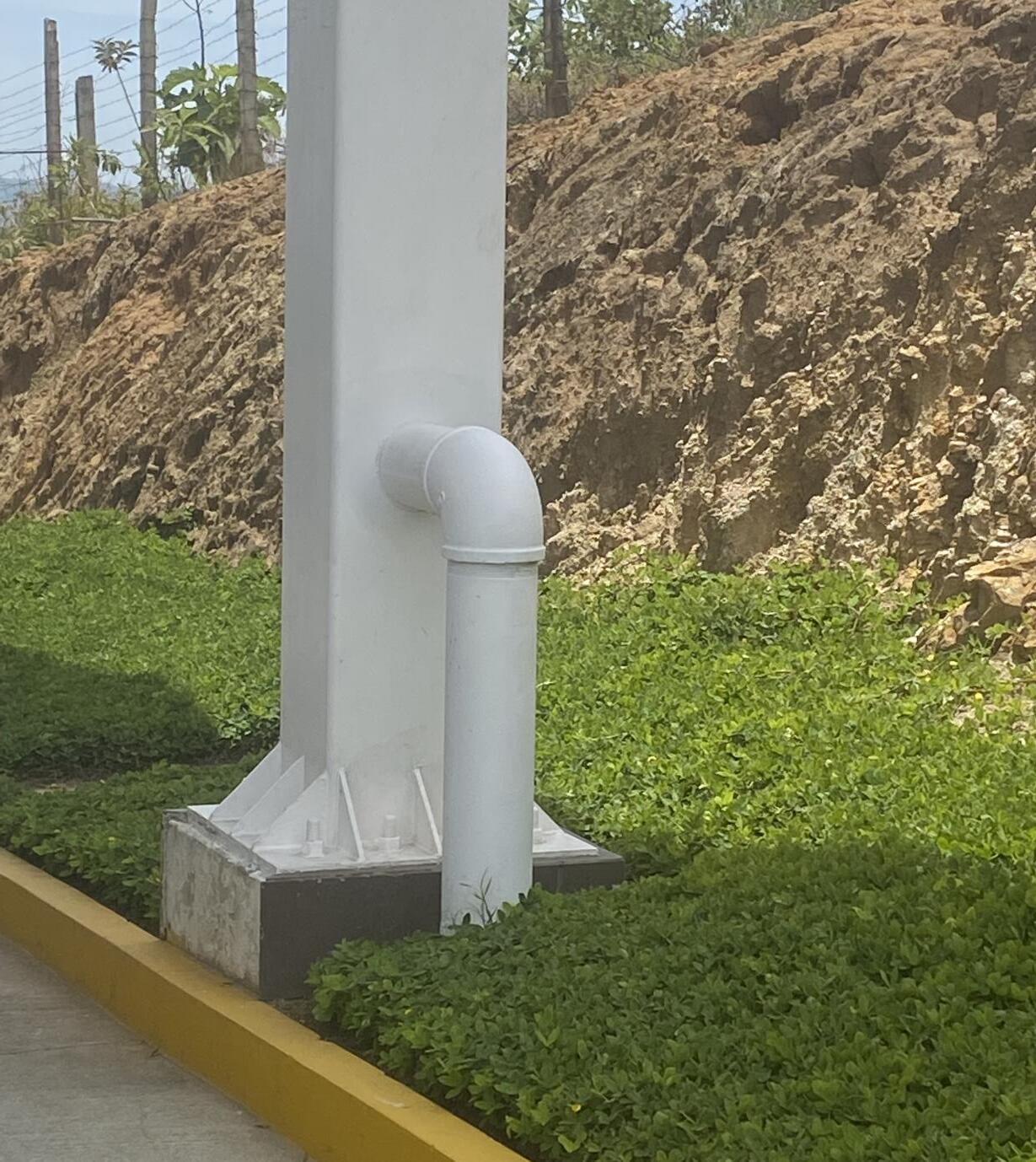

Anclaje de columna WF a pedestal de cimentación

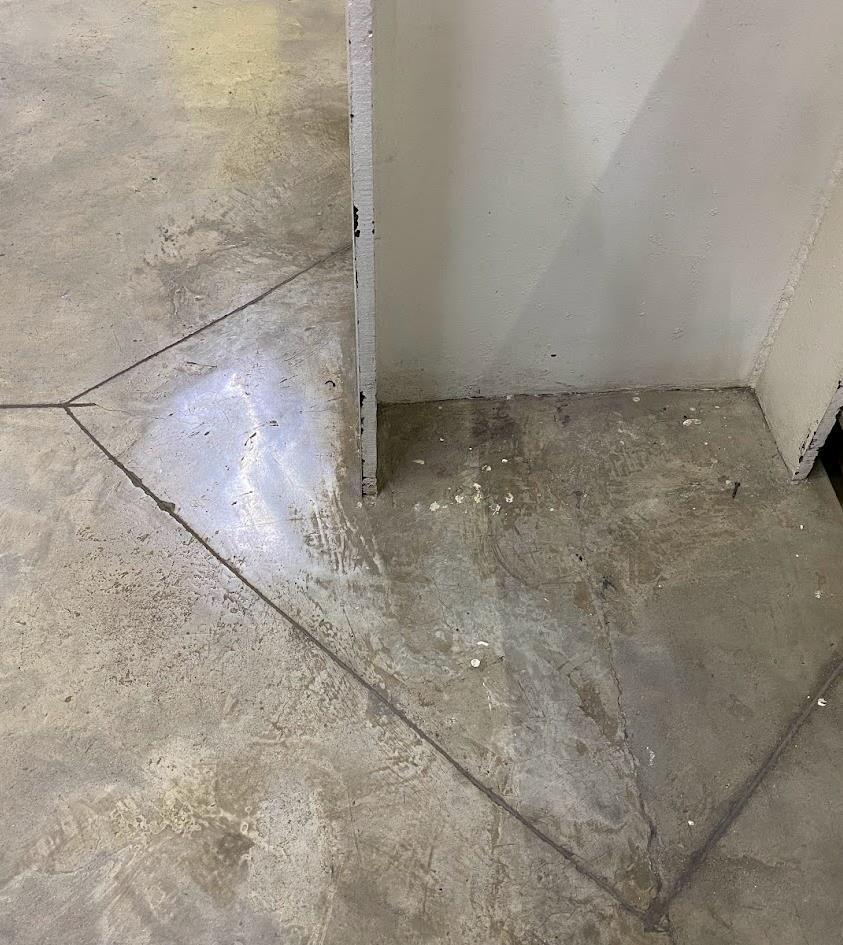

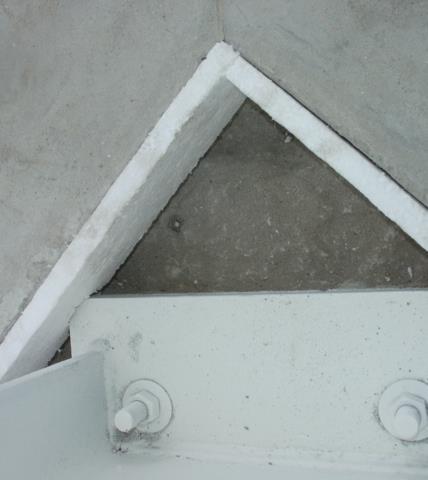

Detalle de junta constructiva entre zona de columna y piso de concreto

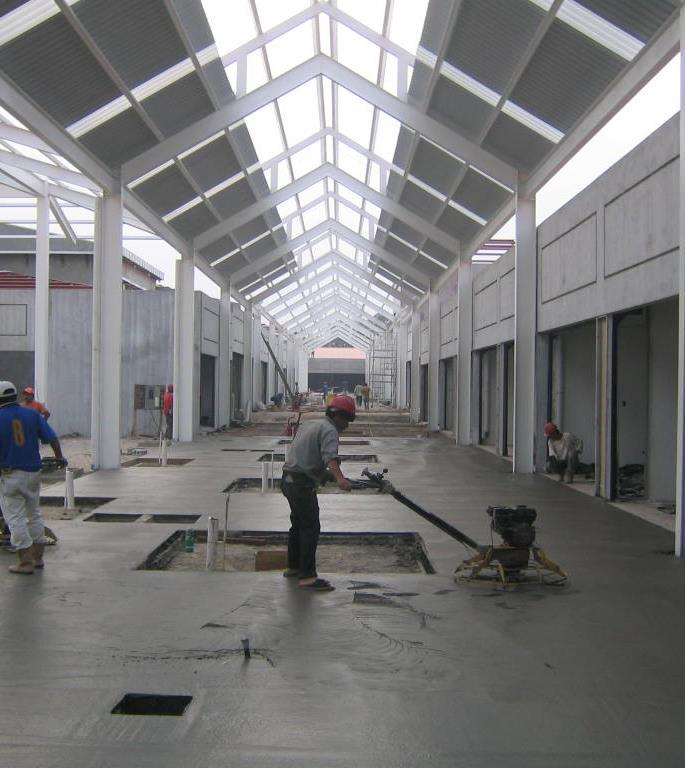

Concreto autonivelante en el sector de columna
Finalizaciones en zona de unión
columna – piso de concreto
Drenajes pluviales adaptados

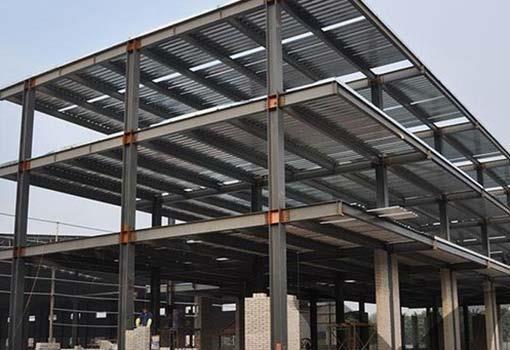

Techo inclinado con estructura
principal en acero y metal deck (roof decking)
Pasadores de corte (soldados)
Metal deck visto longitudinalmente perpendicular a las vigas secundarias

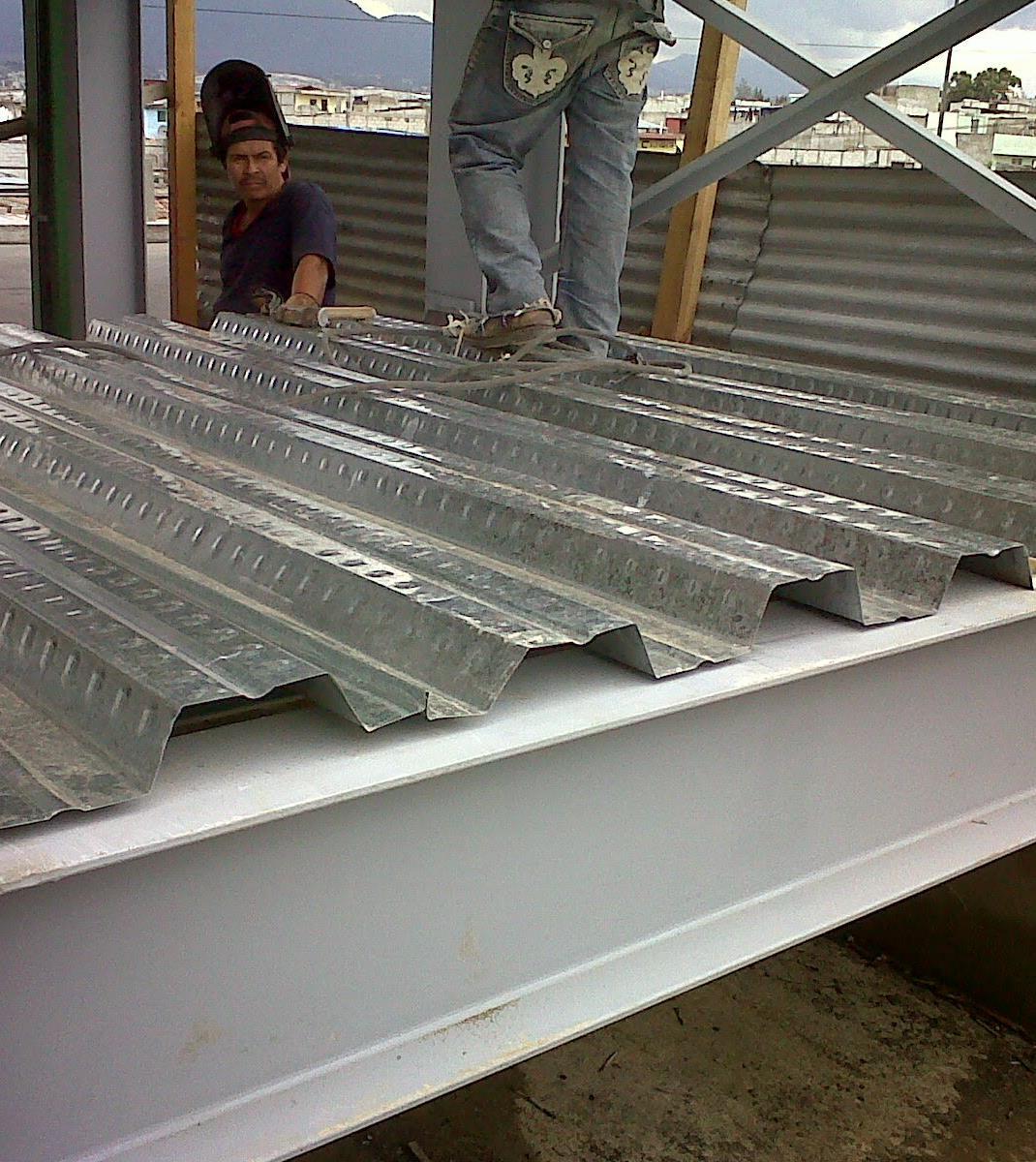

Metal deck apoyado sobre la viga de orilla y las vigas secundarias

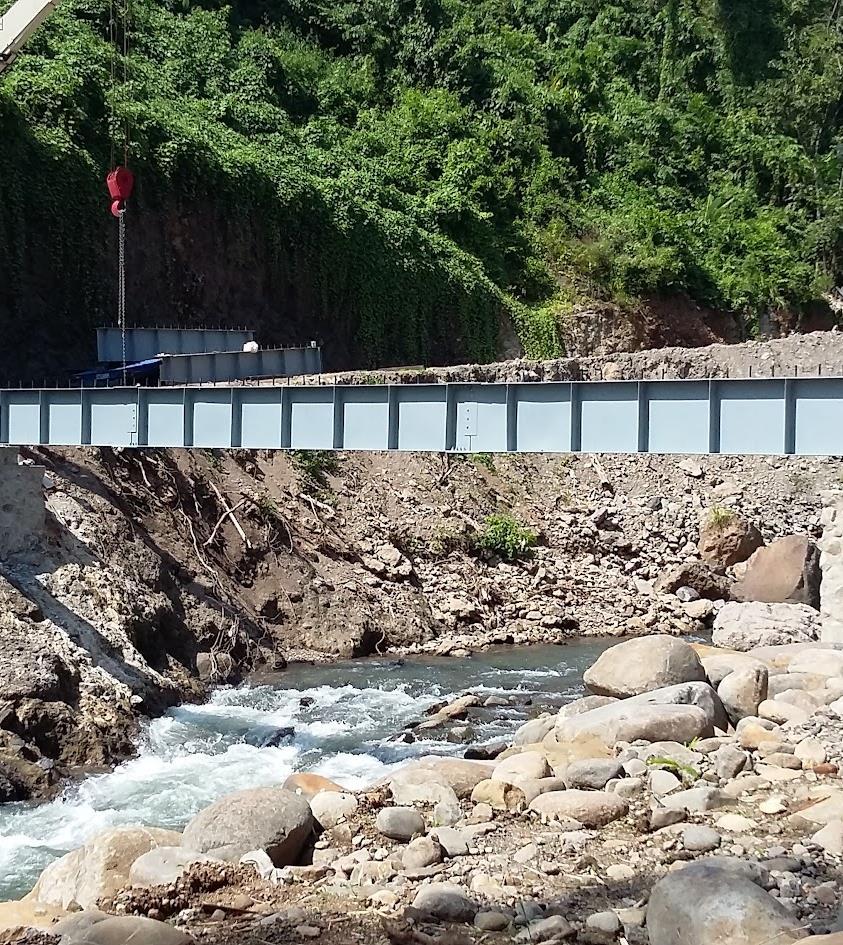

Puente con vigas simplemente apoyadas
Restricción lateral “ atiesdores ” “atiesdores”
