BUILDING ENVELOPE

Next Article
UNITING:

UNITING:

ROOF IS SET AT 33% FOR THE OPTIMAL PV SYSTEM ANGLE. SOLAR PANELS POWER THE HOME. THE ROOF PROVIDES AN R-VALUE OF ~70.

SOUTH ROOF EXTENDS OVER THE BEDROOMS TO SHADE THE WINDOWS.

Advertisement

WINDOW SYSTEMS ARE ALL TRIPLE PANE GLASS IN ORDER TO BEST INSULATE THE HOME. BEDROOM WINDOWS ARE OPERABLE.

WALL SYSTEM PROVIDES AN R-VALUE OF ~50. THE WALL SYSTEM IS AIRTIGHT. THE EXTERIOR ON EAST, SOUTH, AND WEST FACADES ARE CLAD IN THERMALLY TREATED HACKBERRY SIDING.

STANDING SEAM METAL WRAPS THE NORTH WALL AND THE ROOF, PROVIDING PROTECTION FROM THE ELEMENTS. WIDE WINDOW WALL MAXIMIZES DAYLIGHTING WITHIN THE DOWNSTAIRS LIVING SPACES.

DRIVEWAY IS MADE OF PERMEABLE TERFSTONE TO CONTROL WATER RUNOFF.

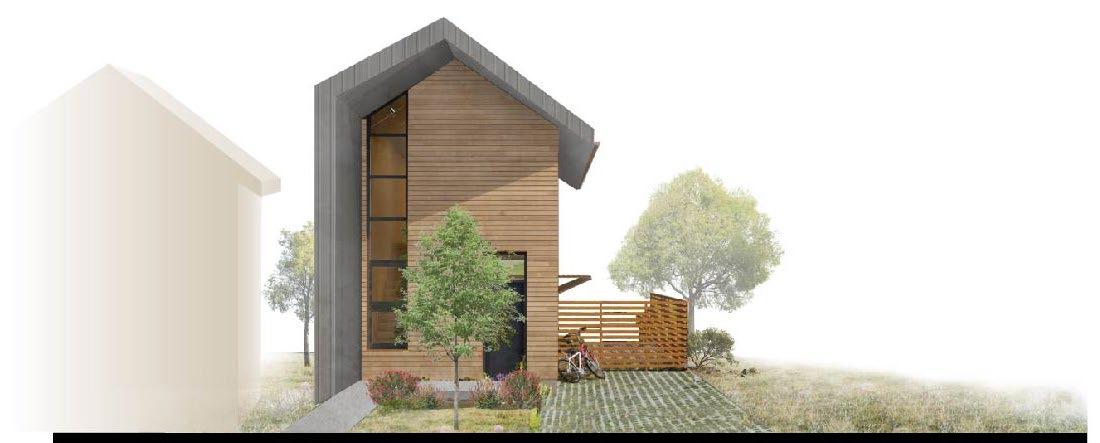

West Elevation

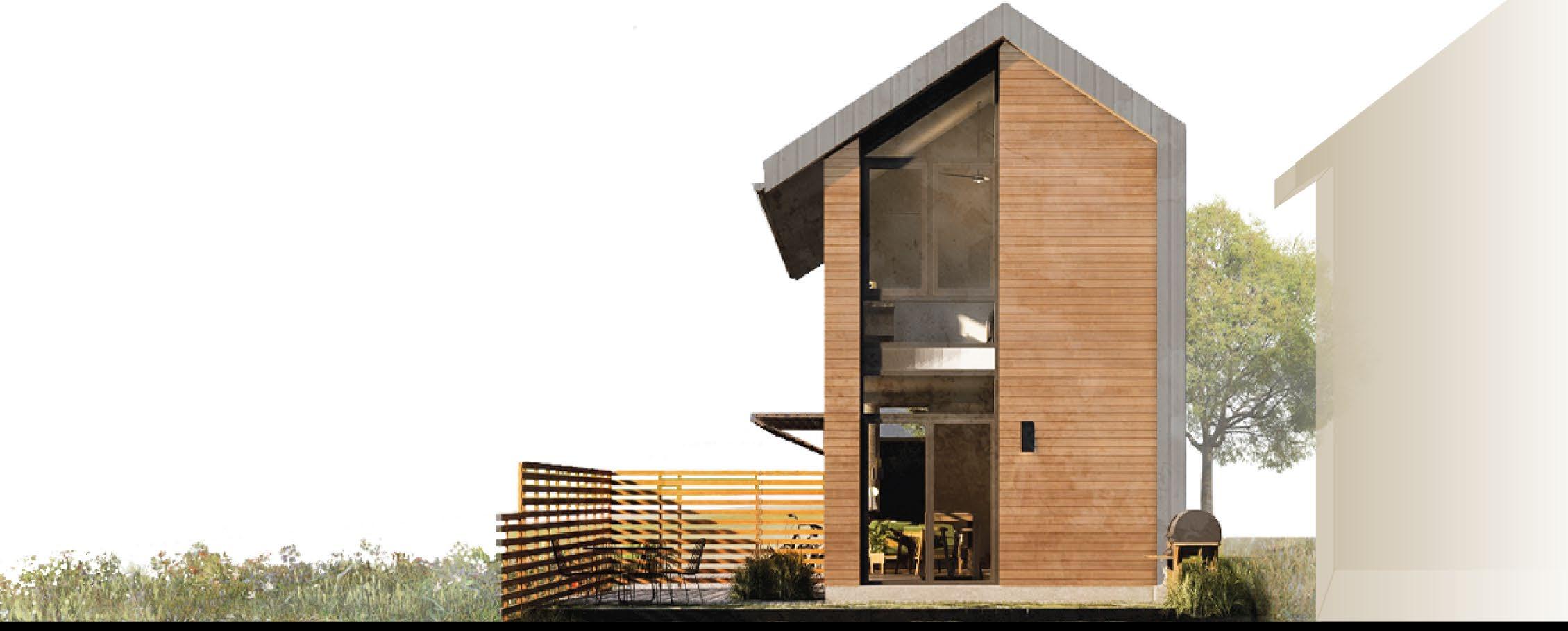

South Elevation

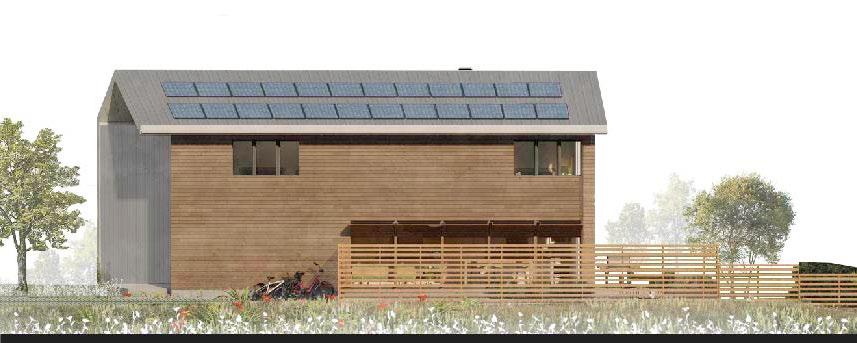

East Elevation

PLUMBING VENT STACK

SINK VENT PIPE

WASHING MACHINE BATHTUB

DISHWASHER SINK AND DISHWASHER DRAIN LINES RUN UNDER FLOOR TO MAIN STACK SPIGOT SHUTOFF VALVE SPIGOT FOR EXTERNAL HOSE

Plumbing Plan Notes

1DO NOT INSTALL PLUMBING PIPING OVER ELECTRICAL PANELS OR EQUIPMENT.

2WATER HEATER LOCATED IN PIT DROPPED 4" BFF

3SHIFT SUPPLY RISERS AS NEEDED TO RUN BETWEEN WALL STUDS.

41 1/2" VENT ROUTED THROUGH FIRST FLOOR PLENUM CONNECT WITH SECOND FLOOR SINK VENT

5ROUTE PUMPED CONDENSATE FROM FAN COIL UNIT ABOVE CEILING AND OVER TO SINK TAILPIECE CONNECTION.

SINK VENT PIPE

SINK DRAIN LINES CONNECT TO SINGLE PIPE

DRAIN LINE FROM BATHTUB
