PROYECTO PAKUA
Arq. Arturo Ruíz Camacho
El marquez, Queretaro, Mx.
ÍNDICE
01 Estudio de usuario
02 Imagenes de referencia
03 Contexto del proyecto
04 Zonificación
05 Espacio a intervenir
06 Reporte fotográfico
07 Levantamiento de materiales
08 Programa de necesidades
09 Inventario de necesidades
10 Atmósfera
11 Paleta de color
12 Selección de materiales
13 Selección de mobiliario
14 Selección de cortinas
15 Carpintería
16 Selección de vegetación
17 Selección de contactos & apagadores
18 Plafón
19 Selección de luminarias
20 Planta arquitectonica
Alzado
Render
ESTUDIO DEL USUARIO
01 CONSULTA INICIAL
El cliente David Romero de 41 años de edad, solicita de una propuesta de diseño para su estancia, no le gustan los colores ni los acabados actuales y busca que el espacio sea mas agradable y tranquilo.
Solicita contar con un espacio abierto, tonos claros y oscuros, que se cuente con un mobiliario contemporáneo moderno y que se ponga un incapie en el diseño del techo.
02 ESTILO DE VIDA
Su día comienza a las 7:00am, seguido saca a pasear a sus mascotas, desayuna en su casa, a partir de las 9:30am hasta las 7:00pm no se encuentra ahí y su día termina a las 11:00 pm
El cliente opta por una iluminación mixta en donde se le de un mayor protagonismo a la iluminación artificial por medio de luz cálida.
03
DESARROLLO DEL CONCEPTO + DISEÑO
Comenta que busca que su esapcio tenga un estilo contemporáneo, que cuente con elementos de fotografias en blanco y negro, su color favorito es el negro y no desea tener colores chillantes.
Sus gustos estan en la madera y el metal y no desea tener ningun acabado brillante.
El cliente no cuenta con ningun mobiliario o accesorios en el espacio a intervenir, desea incorporar todo lo necesario para que su espacio este terminado y prefiere opciones de mobiliarios prefabricados.
Solicita que no se pueden modificar los muros existentes y que cuenta con dos perros chicos los cuales habitan dentro de la casa.
IMAGENES DE REFERENCIA
ACABADOS PALETA DE COLOR
ILUMINACIÓN MOBILIARIO
CONTEXTO DEL PROYECTO
El proyecto se encuentra en la planta alta del edificio Pakua, situado en el corazón del Bajío, específicamente dentro del fraccionamiento El Maguey en Zibatá, Querétaro.

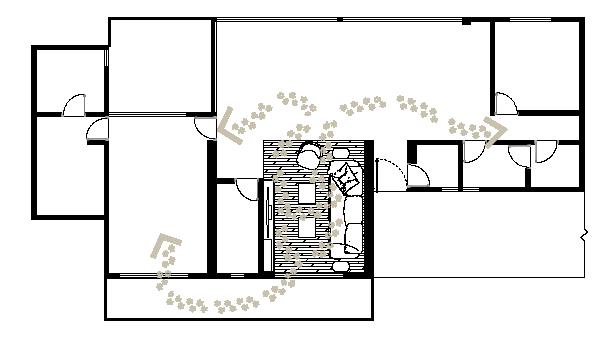

ZONIFICACIÓN
1) COCINA
2) SALA & COMEDOR
3) ESTANCIA
4) TERRAZA Y
5) RECAMARA P.
6) TERRAZA X
7) BAÑO P.
8) VESTIDOR P.
ESPACIO A INTERVENIR
ESTANCIA
A= 18.00m2
ASOLEAMIENTO Y VIENTOS
Asoleamiento
Vientos dominantes
INST. ELECTRICA
Arbotante
Spot
Apagador
Contacto
INST. HIDRÁULICA
TAF
TAC
Tuberia de agua fría
Tuberia de agua caliente
INST. DE GAS
Unidad Interior LG Inverter V
REPORTE FOTOGRAFICO
PISO
PLAFON
Piso laminado acabado tipo nogal americano, 0.19 x 1.35m.
Losa de vigueta y bovedilla, acabado con yeso, con aplicación de pintura vinílica, color blanca.
LEVANTAMIENTO DE MATERIALES EXISTENTES
MUROS
Block hueco de concreto, acabado con yeso, con aplicación de pintura vinílica, color blanca.
NOTAS
Cancelería de aluminio, color negro y cristal de 4 mm / Viga IPR de acero laminado con forma de I y patines rectangulares, 0.40 x 5.25m.
PROGRAMA DE NECESIDADES
NECESIDADES DEL ADULTO
Relajarse, leer, escuchar música, trabajar, pasar tiempo acompañado y ver la televisión
MOBILIARIO
Sofá, mesa auxiliar, mesa de centro, lámparas de pie, lámpara de mesa, sillon y un mueble para la tv junto con un equipo de sonido.
ESPACIO
RELACIÓN DIRECTA
DIMENSIÓN
Estancia
Sala - Comedor
3.83 X 4.70 m
AREA M2 5 N° DE USUARIOS
18.00m2
ILUMINACIÓN
Falta iluminación de cortesía, de lectura y realizar una nueva propuesta de iluminación general.
VENTILACIÓN
Se cuenta con basta ventilación por la terraza de la estancia, pero se ocupa intervenir la terraza para mejorar el ambiente del espacio por medio de una propuesta de vegetación.
INVENTARIO DE NECESIDADES
Integrar de manera armoniosa la estancia con la sala, el comedor y la cocina, con el fin de proporcionar un ambiente confortable y acogedor tanto para el cliente como para sus invitados.
ESPACIO Y DISTRIBUCIÓN
Se busca crear un espacio que satisfaga completamente las preferencias del cliente, mediante el acomodo cuidadoso de colores y acabados que se adapten a sus necesidades y gustos.
El estilo propuesto será contemporáneo y moderno, sirviendo como la guía principal en el diseño y la planificación del proyecto.
Se optará por una paleta cálida, con un enfoque particular en el centro de entretenimiento de la televisión mediante una iluminación especial.
Se pretende establecer una paleta de colores agradable que cree ambientes tranquilos y actúe como un catalizador para reducir los niveles de estrés asociados con su rutina diaria.
La selección del mobiliario y los accesorios será crucial, ya que se elegirán cuidadosamente para cumplir con las expectativas del cliente en su totalidad.
Se considerarán materiales mates como madera y metal, que serán elementos clave en la propuesta de diseño.
RESTRICCIONES Y CONSIDERACIONES
Para cumplir con las normativas de seguridad se respetarán los muros existentes sin ninguna modificación y el diseño tendrá en consideración la presencia de mascotas caninas.
ATMÓSFERA
PALETA DE COLOR
C: 17% / M: 32% / Y: 41% / K : 5%
C: 27° / S: 29% / B: 82%
C: 25% / M: 18% / Y: 20% / K : 1%
52% / M: 43% / Y: 41% / K : 27%
C: 0° / S: 2% / B: 45%
Maderas
Acabados
Mobiliario & accesorios
PALETA COMPLEMENTARIA
MDF PREMIUM
Color - Zenit metaldeco antracita
Formato - 1220 x 2750 x 18 mm
Acabado - Mate
Marca - LUXE
PIEDRA SINTERIZADA
Color - Titanium black
Formato - Placa de 12mm
Marca - ABKSTONE
MADERA NOGAL
Color - Marrón claro o oscuro
Veteado - Predominante
Textura - Mediana
Madera resistente y fácil de trabajar
SELECCIÓN DE MATERIALES
Color - Negro mate
Formato - S/N
Marca - S/N
TELA SCREEN RIZO
Color - PLATINO
Espesor - 0.64 mm
Composición - 30% PES + 70% PVC
Marca - DECO_SIMIL
De 85% hasta 95% control solar
TELA PADUA
Color - DOVE
Espeso - 0.50 mm
Color - White veil Or-W14
Código - R 247 / G 241 / B 227
Marca - BEHR PINTURA
MADERA POPLAR
Color - Blanco grisáceo o crema
Veteado - Presente
Textura - Poco uniforme
Madera liviana y tenaz
PISO LAMINADO
Color - Oak Alpine White
Formato - 243 x 2175 x 8 mm
Acabado - Sincronizado
Uso - Resistencia al trafico / Int
Tipo de bisel - 4V
Marca - CLASSEN
Composición - 100% Poliéster
Martindale - 50,000 ciclos
Marca - DECO_SIMIL
ACABADOS
Acabado en yeso, con aplicación de pintura acrílica white veil OR-W14 - BEHR
Madera de nogal européo marrón claro, acabado seminatural / revisar especificación en mueble a medida.
Piedra sinterizada titanium black - ABKSTONE / revisar especificación en mueble a medida.
Piso laminado, Oak Alpine White. Piso Plafón
Acabado en yeso en plafón falso, con aplicación de pintura acrílica white veil OR-W14 - BEHR 1 1 1 2 3
Muros
SELECCIÓN DE MOBILIARIO
Sillon Brioni
Color - Dove
Estilo - Moderno
Medidas - 350 x 100 x 76 cm
Marca - BAXTER
Costo -
Mesa de centro Prostoria
Color - Negro mate
Estilo - Moderno
Medidas - 60 x 70 x 35 cm
Marca - Prostoria
Costo -
Centro de entretenimiento Arch
Color - Beige y gris mate
Estilo - Moderno
Medidas - 335 x 41 x 40 cm
Marca - VOLOSHEK
Costo -
Color - Dove
Estilo - Moderno
Medidas - 83 x 95 x 64 cm
Marca - KRISTALIA
Costo -
Mesa auxiliar Tok
Color - Negro mate
Estilo - Moderno
Medidas - 55 x 35 x 60 cm
Marca - TOK
Costo -
Pinturas a impresión
Color - Blanco y negro
Estilo - Nórdico minimalista
Medidas - 60 x 80 cm
Marca - LCMGGJ
Costo - $149.00
Sofa Casa blanca
1. Sillon Brioni
2. Sofa casa blanca
3. Centro de TV
4. Mesa de centro Prostoria
5. Mesa auxiliar tok
6. Cuadros de pintura
FUNCIONALIDAD DEL MOBILIARIO
INTERACCIÓN CON EL MOBILIARIO
SELECCIÓN DE CORTINAS
TELA SCREEN RIZO
Color - Platino
Espesor - 0.64mm
Composición - 30% PES + 70% PVC
Marca - DECO-SIMIL
85% hasta 95% de control solar
Antibaccterial
Bajo mantenimiento
TELA SCREEN RIZO
PERSIANA ENROLLABLE
Color - Platino
Medida - 187 x 260 cm (A medida)
VISTA A
VISTA B VISTA C
VISTA D
Marimba de madera poplar, acabado con barniz color marrón claro cenizo / 73 x 3.0 x 2.0cm a cada 2.2cm de separación
Panel de madera de nogal européo marrón claro, acabado seminatural / 250 x 60 x 1.5cm
Repisas de madera de nogal européo marrón claro, acabado seminatural / 95 x 25 x 2.5cm
Surface 0606 wall wash , Lampara de luz indirecta, 1.8 x 1.7 x 95cm
CARPINTERÍA
LEDFLEX IN TW 2760, Tira led de luz indirecta, 600cm de largo - a medida
Cubierta de madera poplar, acabado con barniz color natural cenizo / 335 x 41 x 5.0cm
Piedra sinterizada titanium black - ABKSTONE / 240 X1 20 X 1.2cm
Panel de MDF premium, color zenit metaldeco antracita, acabado mate / A medida
SELECCIÓN DE VEGETACIÓN
Macetero rectangular
Color - Negro mate
Material - Acero galvanizado
Medidas - 40 x 80 x 40 cm
A medida
Sansevieria
Altura - 30 a 120 cm
Mantenimiento - Bajo
Especificaciones - Planta de sol
Notas - Purifica el aire y regula la temperatura
Macetero cuadrado
Color - Negro mate
Material - Acero galvanizado
Medidas - 40 x 40 x 30 cm
A medida
Arbolito de olivo
Altura - 160 - 170cm
Mantenimiento - Bajo
Especificaciones - Planta de sol
Notas - Ocupa poca agua
Piedra pulida
Color - Negro mate
Medidas - 2.5 a 7.6cm
DISTRIBUCIÓN DE VEGETACIÓN
1. Arbolito de olivo
2. Sansevieria
3. Macetero cuadrado
4. Macetero rectangular
SELECCIÓN DE CONTACTOS Y APAGADORES
APAGADOR CREATOR SN III
Color - Negro
Medidas - 12 x 7.2 x 3.7 cm
Marca - Teecnolite
Especificaciones - No requiere cable neutro
Color - Negro
Medidas - 12 x 7.5 x 3.7 cm
Marca - TOPELER
EspecificacionesCompatibilidad universal
DISTRIBUCIÓN DE CONTACTOS Y APAGADORES
PLAFÓN
1. FALSO CAJILLO
2. PLAFON FALSO

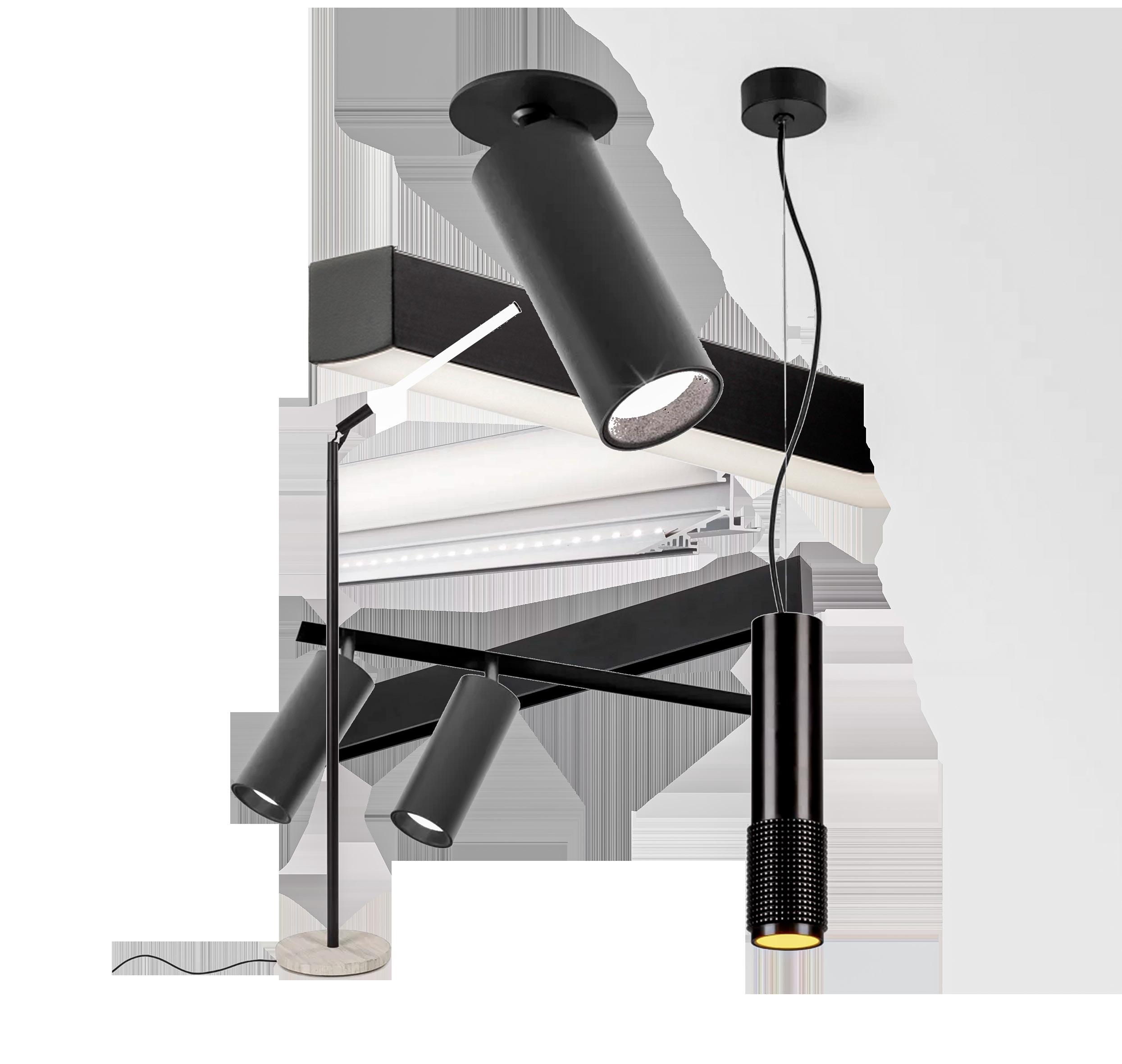

SELECCIÓN DE LUMINARIAS
PUNK 621 C 92733 DIM8 BP
Color - Black pure
Medidas - 6.5 x 6.5 x 30cm
Ángulo de apertura - 33°
Temperatura - 2700k
Fuente de luz - 753lm
Potencia - 5.8w
XY180 F120 WDL B
Color - Black
Medidas - 30 X 300 X 13310cm
Ángulo de apertura - 105°
Temperatura - 3000k
Fuente de luz - 1050lm
Potencia - 8.9w
SURFFACE 0606 WALL WASH
Color - Black Show on
Medidas - 1.8 x 1.7 x 120cm
Ángulo de apertura - 120°
Temperatura - 2700k
Fuente de luz - 190lm
Potencia - 2.5w
SPY 39 CLIP 930400 B-B
Color - Black pure
Medidas - 04 X 04 X 11cm
Ángulo de apertura - 40°
Temperatura - 3500k
Fuente de luz - 1089m
Potencia - 8.6w
SPY 392 AIR SOFT 93040 B
Color - Black
Medidas - 04 x 04 x 14cm
Ángulo de apertura - 20°
Temperatura - 1800 - 3000k
Fuente de luz - 623lm
Potencia - 3w
LEDFLEX IN TW 2760
Color - Blanco
Medidas -5m el rollo
Ángulo de apertura - 120°
Temperatura - 2700 - 6500k
Fuente de luz - 1116lm
Potencia - 9.5w
CALCULO DE LUMINARIAS
SPY 39 CLIP 930400 B-B Estancia ESPACIO 3.83 X 4.70 X 2.65m DIMENSIÓN 18.00m2
Color - Black pure
Medidas - 04 X 04 X 11cm
Ángulo de apertura - 40°
Temperatura - 3500k
Fuente de luz - 1089m
Potencia - 8.6w
K 1.01
COEFICIENTE DE REFLEXIÓN
- 0.5
- 0.3
- 0.3 FACTOR DE MANTENIMIENTO 0.8
COEFICICENTE DE UTILIZACIÓN 0.22
FLUJO LUMINOSO 9613 lm
# DE LAMPARAS 9
EMPLAZAMIENTO ANCHO - 3
LARGO - 3
SPY 39 CLIP 930400 B-B
2. XY180 F120 WDL B
3. SPY 392 AIR SOFT 93040
4. SURFFACE 0606 WALL
5. LEDFLEX IN TW 2760
6. PUNK DIM8 BP
ILUMINACIÓN EN EL ESPACIO
PLANTA ARQUITECTONICA
ALZADOS
Corte transversal x-x’
Corte longitudinal y-y’
Corte transversal z-z’
Corte longitudinal w-w’
ANTES / DESPUÉS
La intervención en la estancia se centró en crear un espacio que refleje el estilo de vida del usuario y proporcione un alto nivel de confort y comodidad. La selección cuidadosa del mobiliario, la atención a los detalles decorativos y el uso estratégico de la iluminación y el color, contribuyeron a transformar este espacio en un refugio personal, ideal para el descanso y el bienestar.
