INSTALAÇÕES
Análise da segunda falta em esquemas IT de corrente contínua
Werner Hörmann, consultor técnico, Wendelstein (Alemanha)
n
a análise das condições para seccionamento automático da alimentação em esquemas IT devem ser inicialmente observadas as seguintes equações da norma DIN VDE 0100-410:2018 [1]:
Z s ≤ U/2 ∙ Ia
(1)
ou Z’s ≤ U0/2 ∙ Ia
(2)
onde: Zs – Impedância, em ohms, do percurso da corrente de falta quando o neutro não é distribuído, composto do condutor de fase e do condutor de proteção do circuito; Z’s – Impedância, em ohms, do percurso da corrente de falta quando o neutro é distribuído, composto do condutor neutro e do condutor de proteção do circuito; U – Tensão nominal alternada ou contínua entre fases, em volts; U0 – Tensão nominal alternada ou contínua entre fase e neutro, em volts; Ia – Corrente que assegura a atuação do dispositivo de proteção num tempo no máximo igual ao especificado para os esquemas TN, ou a 5 s nos casos previstos na norma. 40
EM JANEIRO/FEVEREIRO, 2022
[N. da R. – Ao contrário da norma alemã, a ABNT NBR 5410 referese apenas a tensões alternadas, valor eficaz, para as grandezas U e U 0. Cabe notar que a edição brasileira é de 2004, e que a equivalente IEC 60364-4-41:2005 tem uma atualização de 2017] O fator 2 em ambas as fórmulas considera que, em caso de duas faltas, elas podem ocorrer em circuitos distintos. A figura 1 ilustra este contexto. Os componentes BM1 e BM2 podem
Esquemas IT têm como característica preservar a continuidade de operação perante a ocorrência de uma primeira falta fase-massa. Estes esquemas são aqui examinados na presença de uma segunda falta. Em destaque, os requisitos para seccionamento automático da alimentação, em particular em redes de corrente contínua sem neutro distribuído, nas quais o percurso da corrente de falta é mais longo do que nos esquemas TN.
estar protegidos por fusíveis diferentes, por exemplo, o primeiro por F3 e F4, de 10 A, e o segundo por F5 e F6, de 16 A. É interessante examinar o que acontece no circuito principal (fusíveis F1 e F2) na segunda falta, com uma corrente de duas vezes I a . Comparação corrente alternada vs. corrente contínua As condições e fórmulas (1) e (2) apresentadas, bem como todos os demais requisitos da norma, apli-

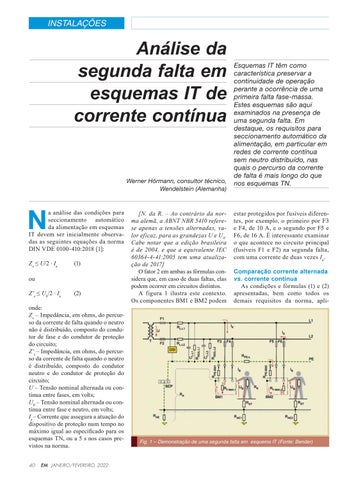

Fig. 1 – Demonstração de uma segunda falta em esquema IT (Fonte: Bender)
