HUNTER DOUGLAS QUADROLINES 30x15 FS FORRO CUMBRERA
SELLO BAJO PANEL
COSTANERA S/C
FORRO ENCUENTRO CUBIERTA / MURO
FIJACIÓN AUTOPERFORANTE
COSTANERA SEGÚN CÁLCULO
HUNTER DOUGLAS QUADROLINES 30x15 FS
FIJACIÓN AUTOPERFORANTE HUNTER DOUGLAS QUADROLINES 30x15 FS
SELLO BAJO PANEL MANGUERA ILUMINACIÓN LED GOMA ALTA DENSIDAD TABLA PINO CEPILLADO MACHIHEMBRADO ¾"x5"
DET. A
DET. B
TABLA PINO CEPILLADO MACHIHEMBRADO ¾"x5" SELLO VENTANA H.D. QUADROLINES 30x15 FS VERTICAL ESTRUCTURA SEGÚN CÁLCULO FIJACIÓN AUTOPERFORANTE FORRO SUPERIOR VENTANA MARCO VENTANA MARCA Y MODELO A DEFINIR
DET. C
MANGUERA LED
MANGUERA LED
RADIER
PASTO
DET. D
POLIETILENO
TERRENO COMPACTADO
GRAVA
GEOTEXTIL
MARCO ALUMINIO VENTANA
TERRENO COMPACTADO
PIEDRA / BOLÓN
FUNDACIÓN HORMIGÓN SEGÚN CÁLCULO pendiente
FORRO INTERIOR VENTANA
FIJACIÓN AUTOPERFORANTE

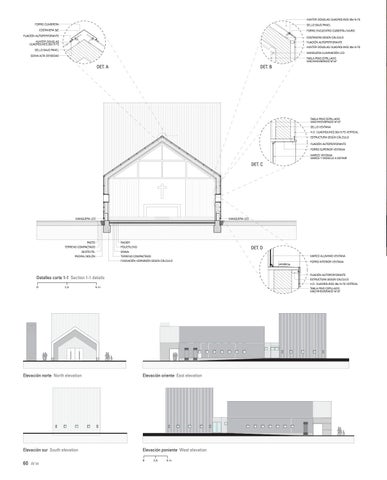

Detalles corte 1-1 Section 1-1 details
ESTRUCTURA SEGÚN CÁLCULO H.D. QUADROLINES 30x15 FS VERTICAL
0
2,5
5m
TABLA PINO CEPILLADO MACHIHEMBRADO ¾"x5"
Elevación norte North elevation
Elevación oriente East elevation
Elevación sur South elevation
Elevación poniente West elevation
