CUBIERTA ALUZINC EMBALLETADO
FORRO ALUZINC PINTADO
PENDIENTE 1% MÍNIMO AISLACIÓN CELULOSA PROYECTADA
CUBIERTA ALUZINC EMBALLETADO FIELTRO TIPO HARDYFOIL TECHO PENDIENTE 3% MÍNIMO
CORNISA T4 NOMASTYL
ENLUCIDO YESO 1 cm
PISO 7
VENTANA PVC OSCILO BATIENTE ALTURA VENTANA 95 cm TERMINACIÓN MDF 20 mm PINTADO
TABIQUE VOLCOMETAL e= 9 cm
JARDINERA AUTORREGANTE VAN GAASBECK
TUBERÍA DE POLIETILENO RETICULADO 20 mm
GUARDAPOLVOS
PAVIMENTO FOTOMELAMÍNICO
PLACA NOPAS PARA AISLACIÓN DE PISOS CON CALEFACCIÓN
LÁMINA ANTI RUIDO SOBRELOSA 8 cm
CLOSET
PISO 3
CORNISA T4 NOMASTYL ENLUCIDO YESO 1 cm VENTANA PVC OSCILO BATIENTE
DILATACIONES SEGÚN ESPECIFICACIÓN FABRICANTE EN SUS 4 COSTADOS
ALTURA VENTANA 95 cm TERMINACIÓN MDF 20 mm PINTADO
TABIQUE VOLCOMETAL e= 9 cm
JARDINERA AUTORREGANTE VAN GAASBECK
AISLACIÓN TÉRMICA POLIURETANO RÍGIDO 30 mm EN LOSAS VENTILADAS
GUARDAPOLVOS
PAVIMENTO FOTOMELAMÍNICO
PLACA NOPAS PARA AISLACIÓN DE PISOS CON CALEFACCIÓN
LÁMINA ANTI RUIDO SOBRELOSA 8 cm
CLOSET
PISO 2
PINO MDS 1"x3"
PORTANTE FORMAC
PINO MDS 1"x3"
AISLACIÓN TÉRMICA LOSA VENTILADA SEGÚN ART. 4.1.10 OGUC
CRISTAL RES. 50 Kg/ml TIERRA GEOTEXTIL GEOCELDA MORTERO PROTECCIÓN MEMBRANA
PAVIMENTO HORMIGÓN KATEMU EN PLAZA EXTERIOR S/PROYECTO DE PAISAJISMO N ±0.00
SOBRELOSA 8 cm
PISO 1
PAVIMENTO HORMIGÓN AFINADO "SUPERPISO" KATEMU AL INTERIOR DE LOCALES COMERCIALES MURO HORMIGÓN VISTO TABLEREADO VERTICAL 3"

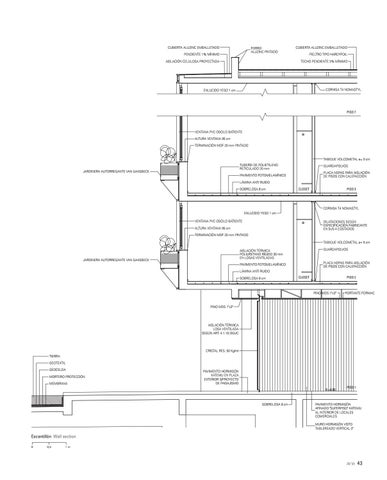

Escantillón Wall section 0
0,5
1m
