portfólio de arquitetura . 2024
ana carolina lomba
ana carolina lomba
rio de janeiro l rj 27/02/1999
21 998039064
analombad@gmail.com issuu.com/anacarolinalomba
formação
2019 - fev/2025
graduação em arquitetura e urbanismo universidade federal fluminense (UFF)
complementares
2022
participação concurso Kurandza - a learning center in Mozambique l archstorming.com 2021
curso de representação arquitetônica {CURA}
experiência
07/2023 - momento
estagiária l Escala Arquitetura detalhamento de marcenaria detalhamento de áreas molhadas auxílio no desenvolvimento de projeto de executivo contato com fornecedores e orçamentos visitas à obra
07/2021 - 06/2023
estagiária l Guillesarq desenvolvimento de projeto de interiores desenvolvimento de desenhos de projeto executivo desenvolvimento de desenhos de detalhamento modelagem 3d renderização
softwares autocad 2d sketchup vray adobe photoshop adobe indesign pacote office idiomas português inglês avançado+ avançado intermediário+ intermediário intermediário intermediário+ nativo avançado+

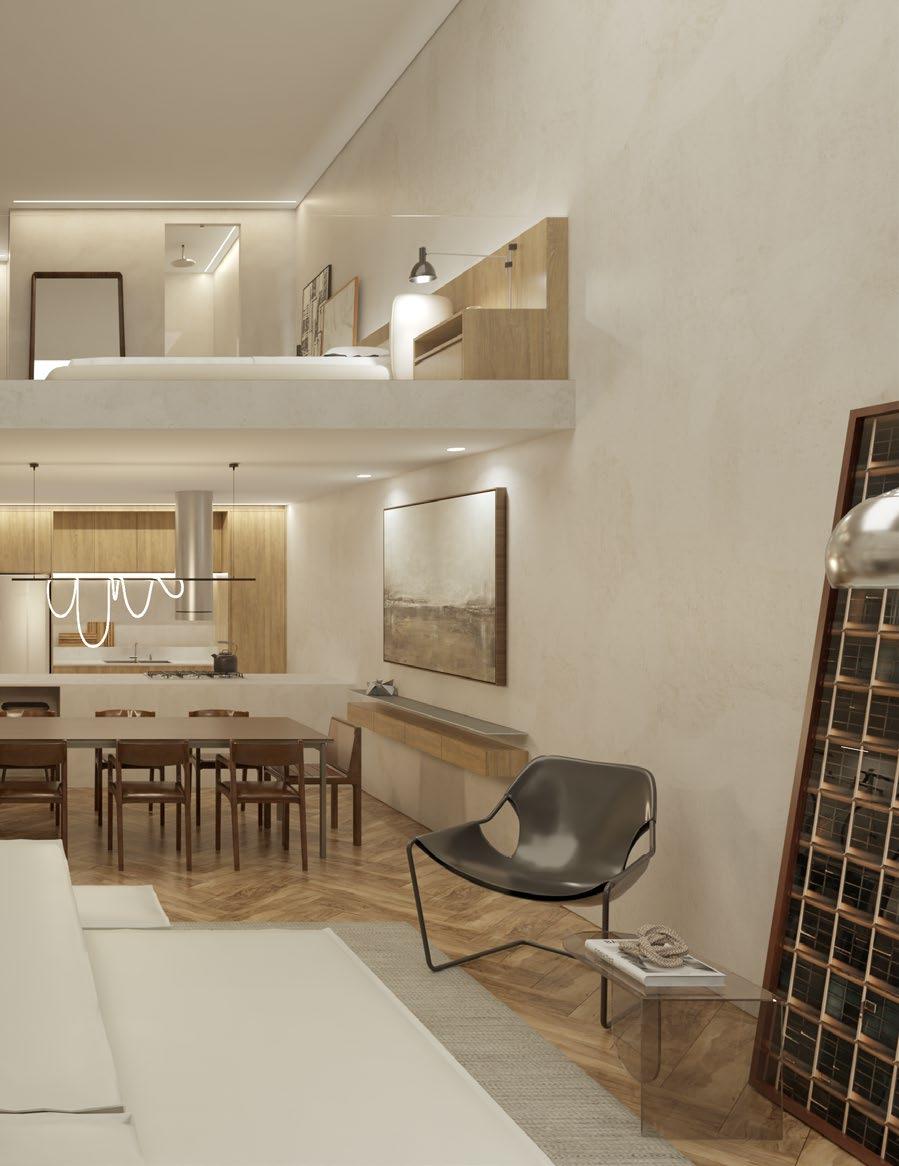

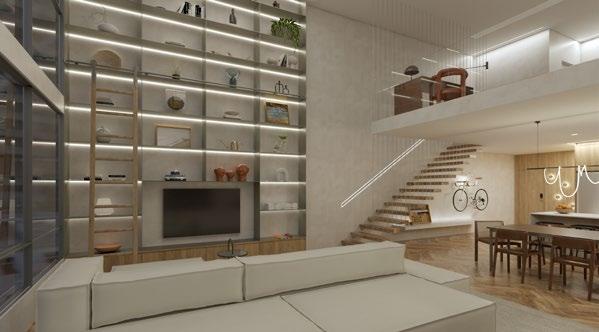

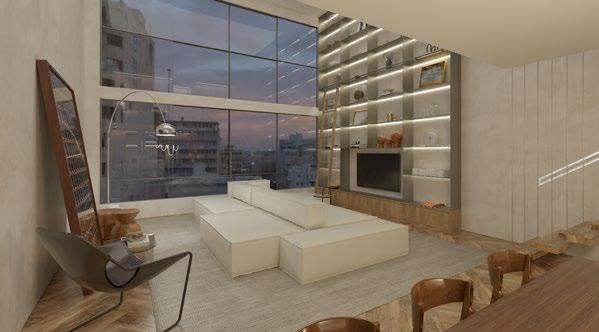

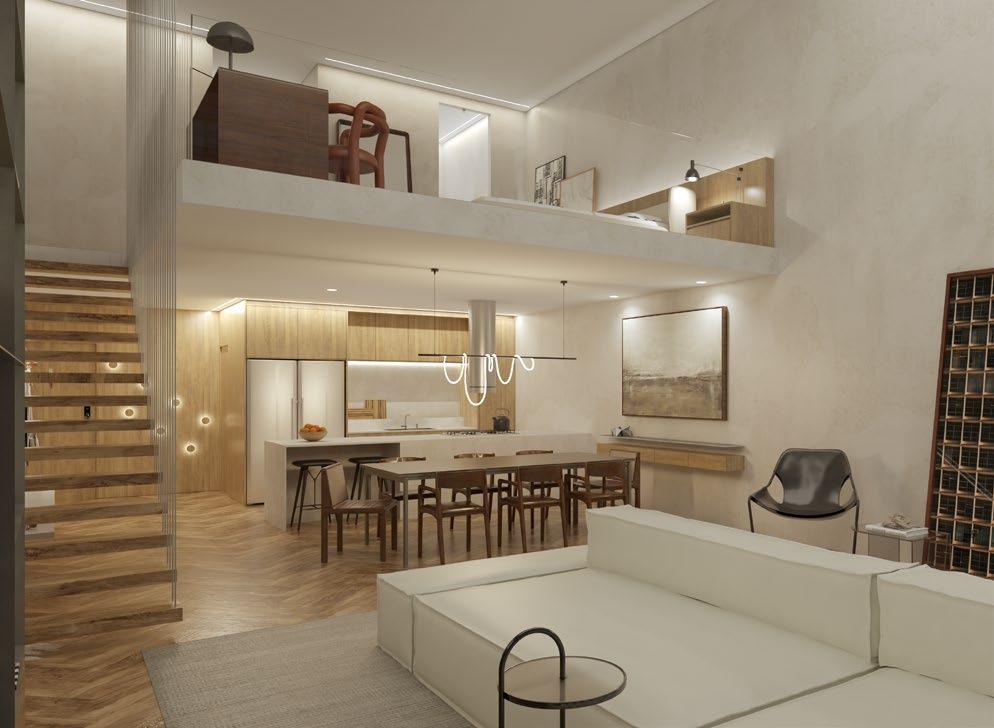

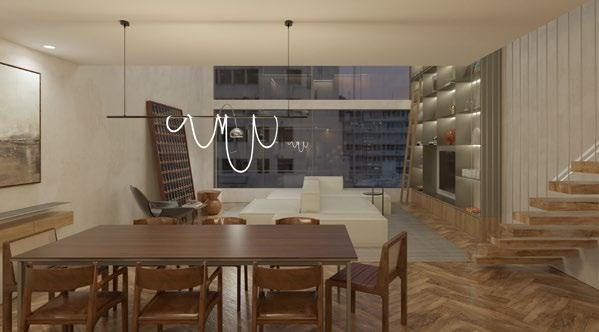

loft ml
projeto de interior, 2023

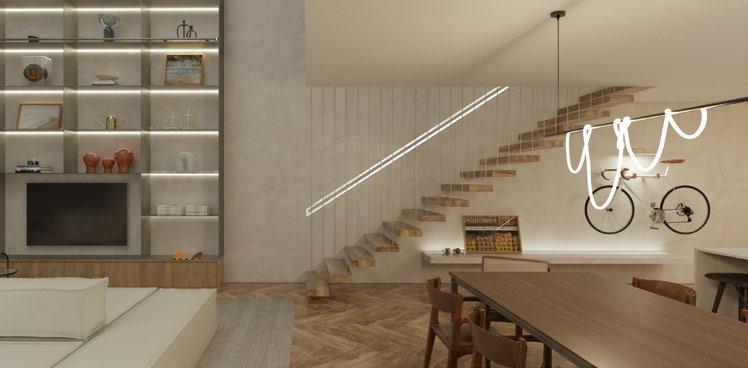

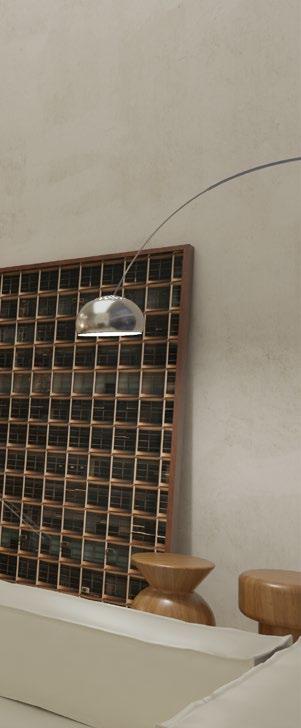

Pensado para um cliente com desejo de morar em um apartamento com todos ambientes integrados, o loft ml busca traduzir um processo de mudança de fase da vida jovem para a adulta, trazendo uma linguagem descontraída com toque de elegância.
A base da paleta de materiais se baseia na madeira, serralheria e cimento queimado aveludado, que reveste todas as paredes. A ideia do projeto consiste em trazer uma curadoria de móveis e peças que junto a marcenaria planejada transmitam maior personalidade ao apartamento.

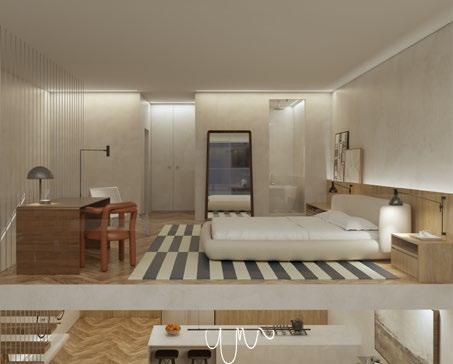

O mezanino foi ampliado, possibilitando um quarto mais confortável, junto a área de home office, além da criação de um closet e banheiro maior. no qual foi inserido uma esquadria frente a banheira, reforçando a ideia de integração entre os espaços e trazendo um toque diferencial para o loft.
O projeto luminotécnico tira partido das decisões arquitetônicas tomadas, destacando os principais elementos projetados, bem como permitindo a criação de diversos cenários.
desenvolvido individualmente
corte
coração

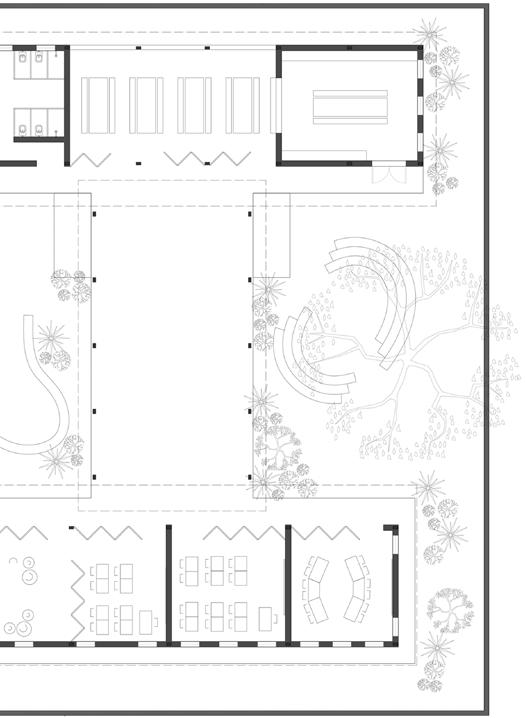

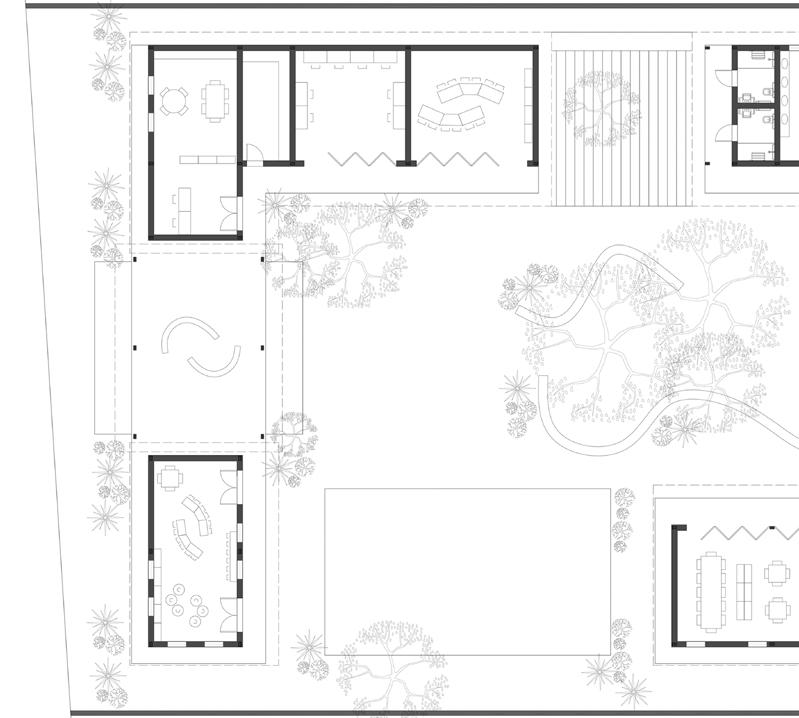

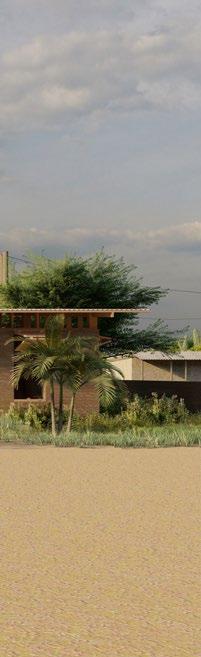

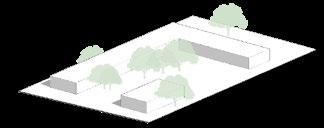

centro de aprendizado primário, 2022

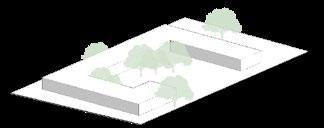

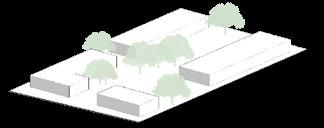

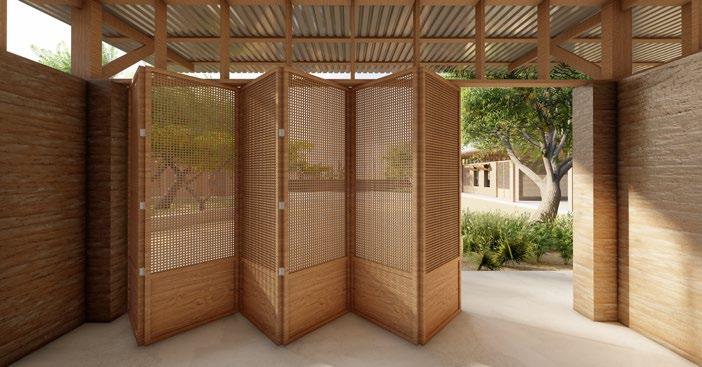

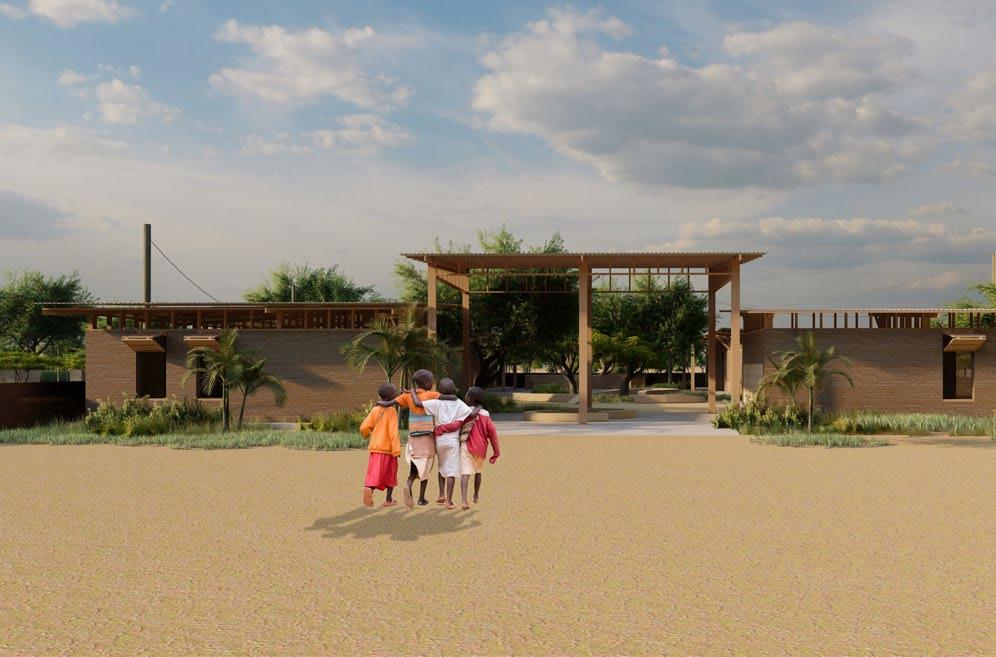

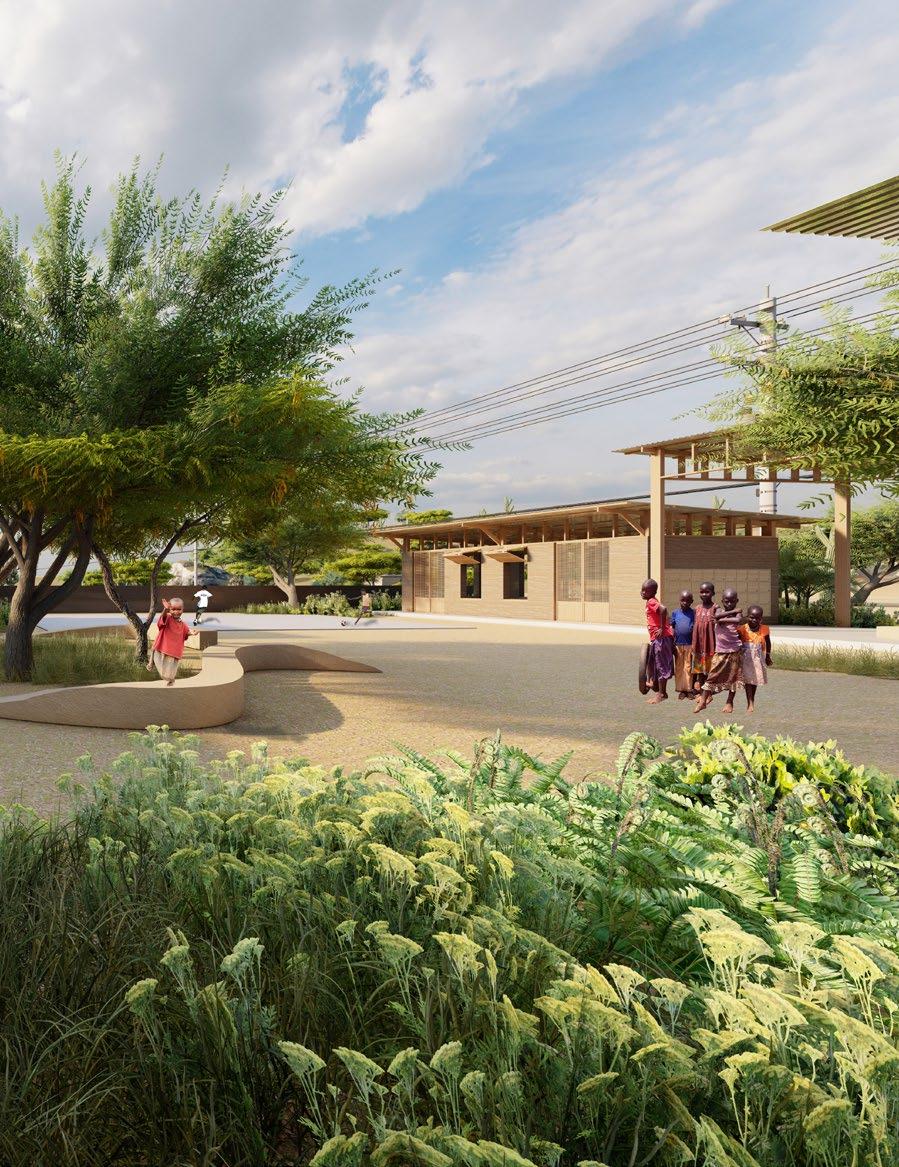

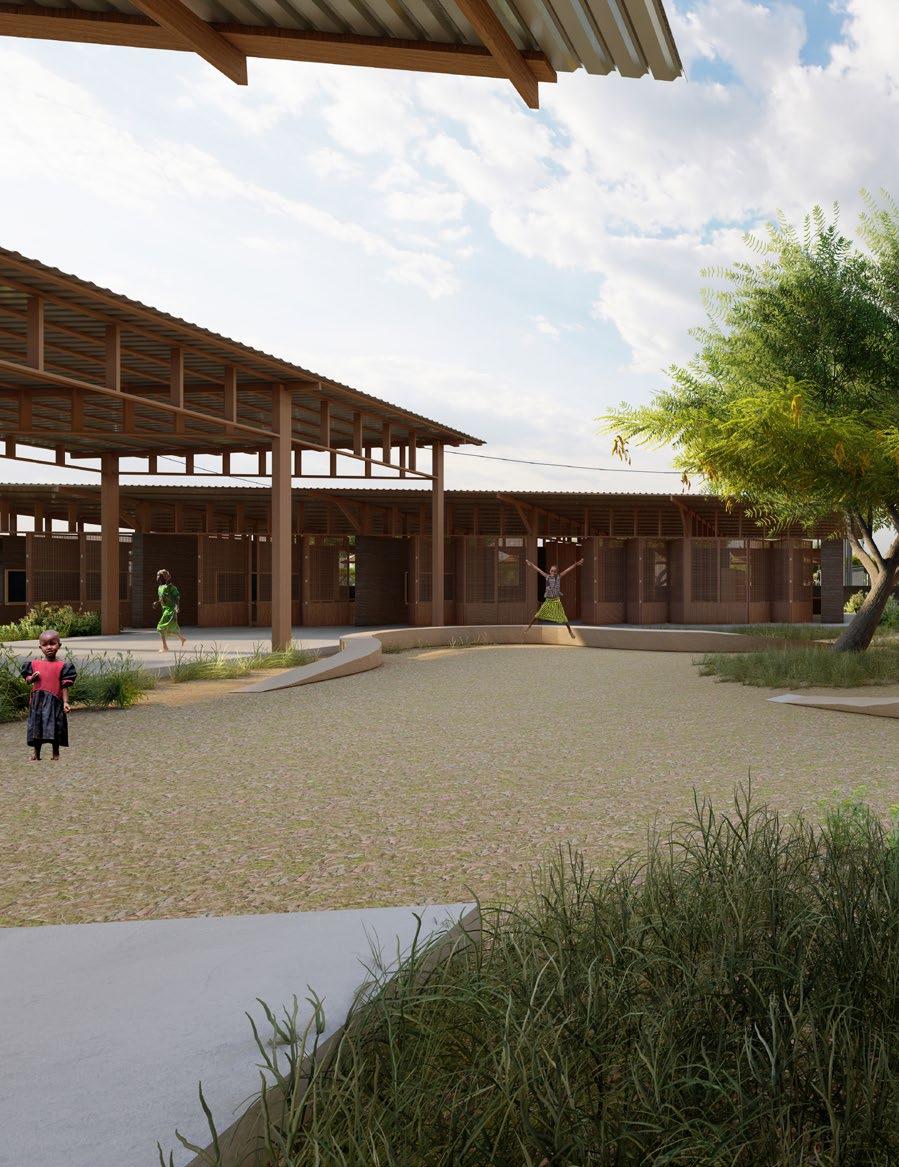

O projeto surge do desejo da sensação de liberdade e proteção. Um ambiente seguro onde as crianças possam começar a planejar seus futuros. O conceito começa a se materializar a partir do pátio principal assumindo o papel de coração da escola. A forma fragmentada da edificação permite a sensação de fluidez e dinamismo. Todas as salas de aula têm comunicação direta com o pátio, o que proporciona novas formas de relações e apropriações dos espaços.
O centro de aprendizagem ideal possibilita e estimula o desenvolvimento e experiência de viver, coexistir, pensar e agir de forma positiva. Deve ser um processo de via de mão dupla: educar as crianças através do espaço e por meio da educação este se revela. Dessa forma, Centro de Aprendizado Coração vem da premissa de se tornar um lugar de abrigo e cuidado para todos os estudantes. Os materiais e técnicas de construção escolhidos estão alinhados às características culturais e econômicas locais, por meio do uso da taipa de pilão nas paredes e madeira natural nas esquadrias e todo sistema construtivo.
concurso kurandza - a learning center in Mozambique desenvolvido com: Larissa Nunes, Mariane Azeredo e Vinícius Coelho
sistema séptico
painéis solares / sistema de captação de água de chuva
telha termoacústica
paredes em taipa de pilão
sistema estrutural em madeira
1. secretaria
2. depósito
3. computação
4. sala de artes
5. horta comunitária
6. banheiros
7. refeitório
8. cozinha
9. entrada
10. pátio principal

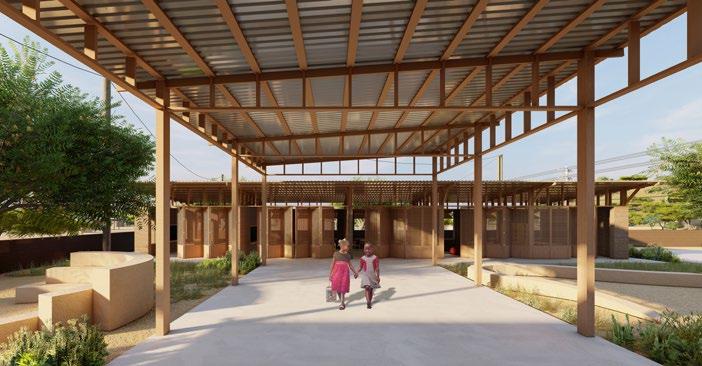

11. pátio coberto
12. ágora
13. creche
14. pátio descoberto
15. sala polivalente
16. sala de aula

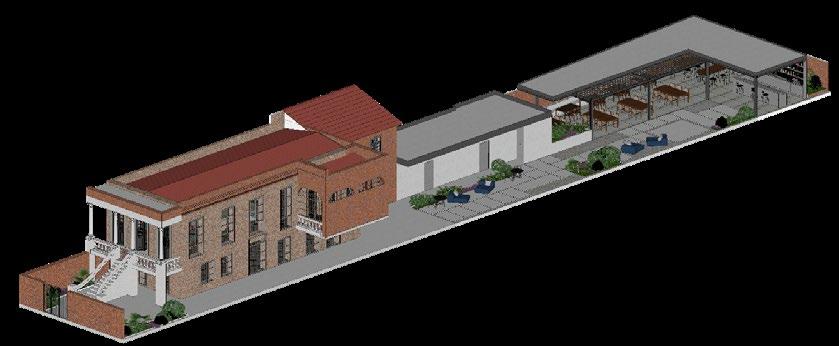

ruína 559
restaurante, 2021

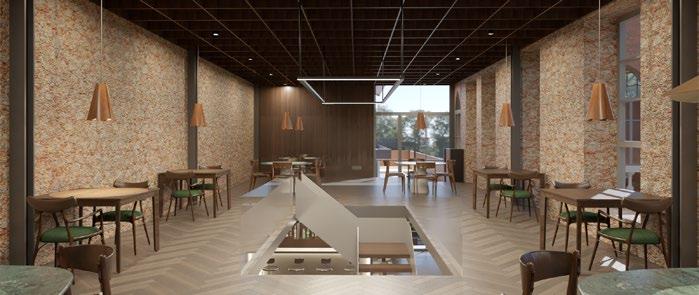

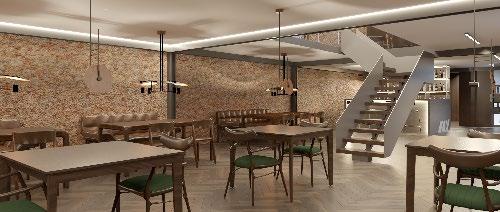

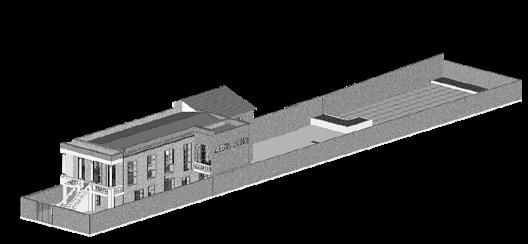

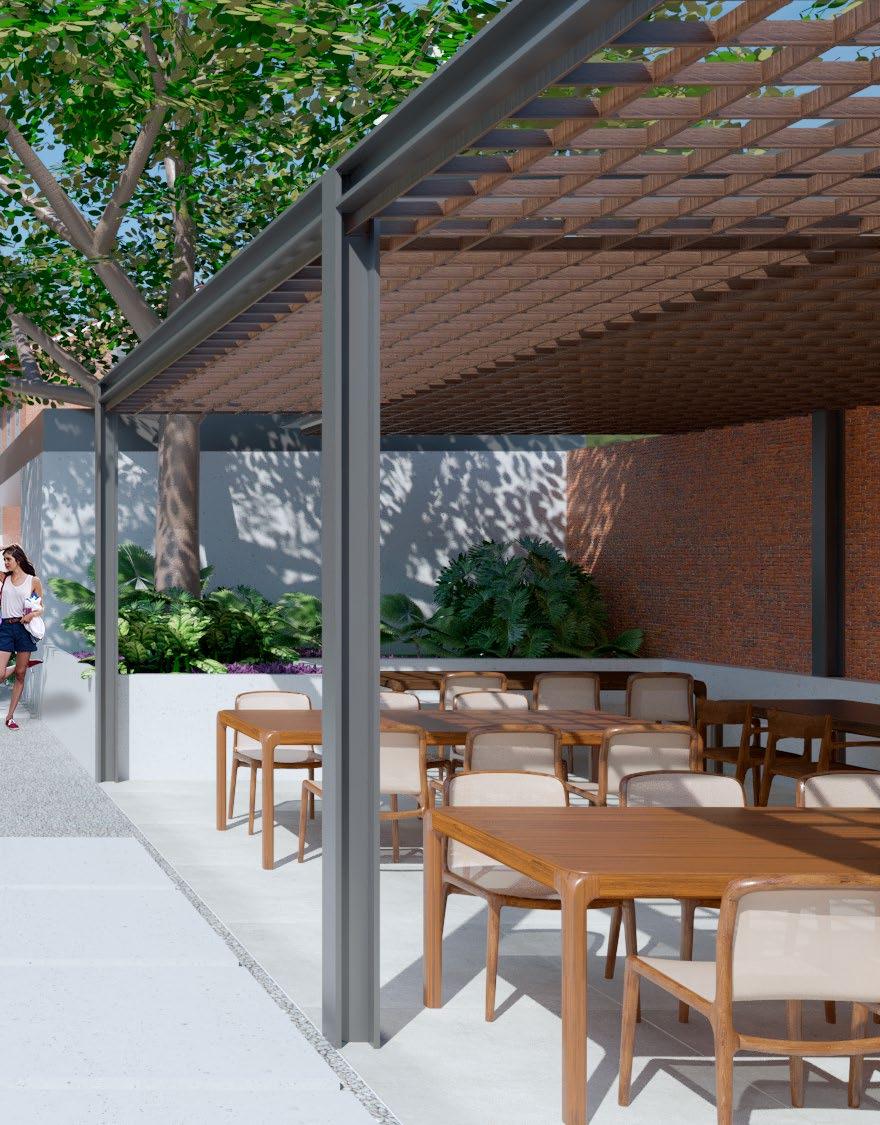

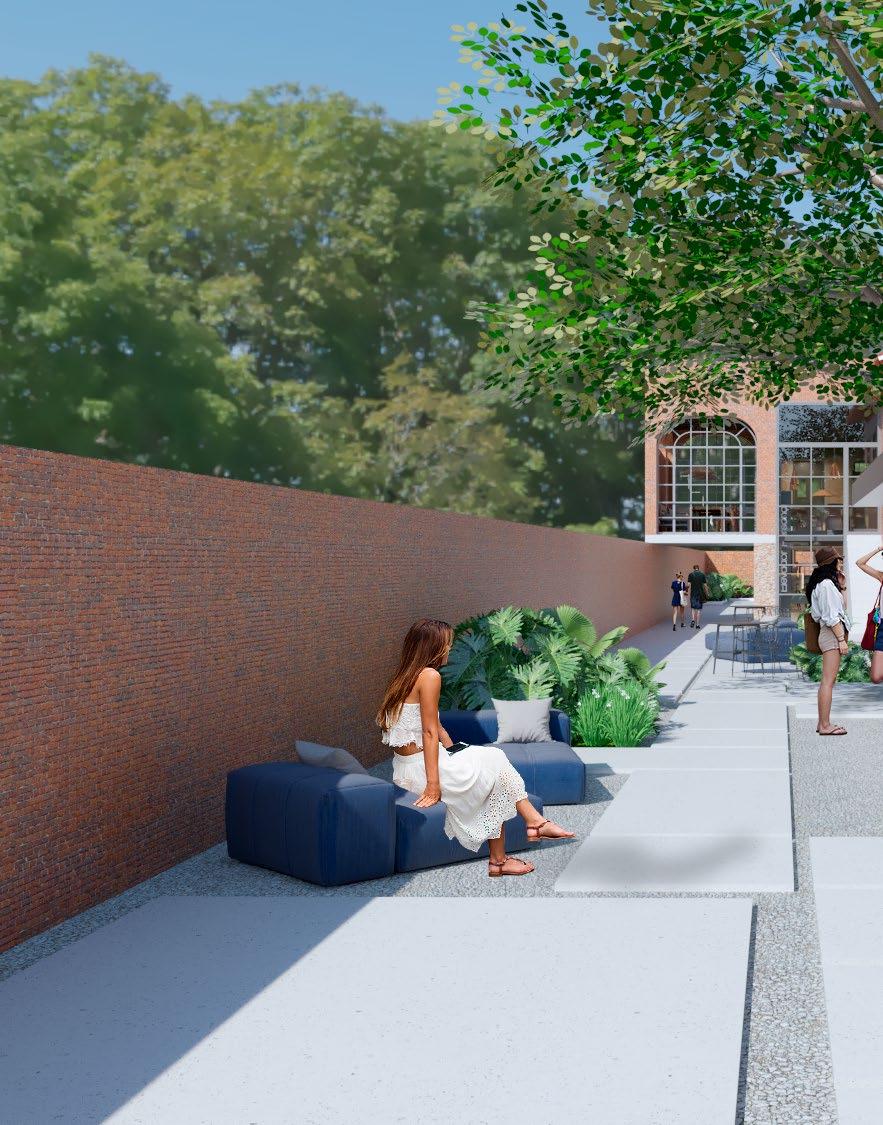

Para o projeto de restauro da Ruína 559, foi proposto um restaurante como foco e um bar como anexo, explorando a versatilidade do local. Assim, para a acomodação do restaurante, foi executado um reforço estrutural por toda a ruína, trabalhado por meio de um esqueleto metálico aparente, composto por vigas e pilares. Nesse contexto, para reforçar a contraposição gerada entre o contemporâneo e o antigo, tirou-se partido da estrutura metálica, contribuindo para um diálogo com os materiais e elementos já existentes na construção. De maneira a trabalhar a multifuncionalidade do espaço, foi idealizado no Casarão, o restaurante principal, o qual possui dois pavimentos em sua composição, amarrados através de uma escada em corpo metálico que trabalha como elemento funcional e estético. Além disso, um bar anexo do restaurante nos fundos do terreno foi projetado com intuito de trazer um ambiente despretensioso e de acesso mais fácil a quem prefira ter uma experiência mais descontraída.
projeto de arquitetura VI - restauro orientação: Dinah Tereza Papi desenvolvido com: Larissa Nunes e Vinícius Coelho
térreo
1. bar/restaurante aberto
2. banheiros
3. banheiro serviço
4. guarda-volumes
5. depósito de lixo
6. câmara fria
primeiro pavimento
13. administração
14. salão privado
15. salão restaurante
16. varanda
7. despensa
8. cozinha
9. banheiros
10. bar
11. salão restaurante
12. entrada
restaurante
administração serviço
banheiros
apartamento GB, 2024
detalhamento // área molhada e marcenaria banheiro casal. projeto desenvolvido por: Escala Arquitetura
Deca, Linha
Deca, Cromado
Deca, Linha
rebaixo de gesso proj. espelho a/c marcenaria não revestir proj. armário a/c marcenaria não revestir
rebaixo de gesso parede em pintura
armário a/c marcenaria
ADUELA A/C
detalhe 01 1/05
TEMPERADO 10mm
PELÍCULA PS BLINDEX
REMOVÍVEL
PERFIL PARA VIDRO FIXO EMBUTIDO NA
BANCADA E TENTO EM GRANITO
VIDRO FIXO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
detalhe 02 1/05
NICHO EM GRANITO GIALLO CONFORME REVESTIMENTO DAS PAREDES COM LEVE INCLINAÇÃO P/ NÃO ACUMULAR ÁGUA
NICHO EM GRANITO GIALLO CONFORME REVESTIMENTO DAS PAREDES COM LEVE INCLINAÇÃO P/ NÃO ACUMULAR ÁGUA
RECORTE NICHO EM 1/2 ESQUADRIA
RECORTE NICHO EM 1/2 ESQUADRIA
PAREDE EM GRANITO GIALLO
PAREDE EM GRANITO GIALLO
CONTRAPISO LAJE PISO EM GRANITO BANHEIRO RODAPÉ EM GRANITO GIALLO
CONTRAPISO LAJE PISO EM GRANITO BANHEIRO RODAPÉ EM GRANITO GIALLO
CHANFRO NA BANCADA
detalhe 03 1/05
PERFIL PARA VIDRO FIXO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
PERFIL PARA VIDRO FIXO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
PORTA DE CORRER EM VIDRO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
PEÇA SOBRE ILHARGA MATERIAL CONFORME BANCADA PARA ESCONDER PERFIL DO BLINDEX VIDRO FIXO INCOLOR TEMPERADO
BANCADA EM GRANITO
PEÇA SOBRE ILHARGA MATERIAL CONFORME BANCADA PARA ESCONDER PERFIL DO BLINDEX
TENTO EM GRANITO CONFORME PAG.PISO
TENTO EM GRANITO CONFORME PAG.PISO
DO BOX REVESTIDO EM GRANITO
detalhe 04 1/05
PEÇA SOBRE ILHARGA MATERIAL CONFORME BANCADA PARA ESCONDER PERFIL DO BLINDEX
PEÇA SOBRE ILHARGA MATERIAL CONFORME BANCADA PARA ESCONDER PERFIL DO BLINDEX
ILHARGA EM GRANITO
PEÇA REMOVÍVEL BANCADA EM GRANITO ILHARGA EM GRANITO PROJEÇÃO ARMÁRIO A/C MARC. TENTO EM GRANITO
PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
GRANITO CONFORME
REVESTIMENTO DAS COM LEVE
INCLINAÇÃO P/ NÃO ACUMULAR ÁGUA
RECORTE NICHO ESQUADRIA
PAREDE EM GRANITO GIALLO
RODAPÉ EM GRANITO GIALLO
INTERIOR BOX REVESTIDO EM GRANITO
VIDRO FIXO TEMPERADO INCOLOR 10mm
COM PELÍCULA PS 4000 CLEAR BLINDEX
INTERIOR BOX REVESTIDO EM GRANITO
VIDRO FIXO TEMPERADO INCOLOR 10mm COM PELÍCULA PS 4000 CLEAR BLINDEX
VIDRO FIXO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
TENTO EM GRANITO
VIDRO FIXO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
TENTO EM GRANITO
VIDRO FIXO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
PISO EM GRANITO BANHEIRO .5
CONTRAPISO LAJE
EM GRANITO
TENTO EM GRANITO CONFORME PAG.PISO
INTERIOR DO BOX REVESTIDO EM GRANITO
PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
detalhe 08 1/05
ADUELA EM MADEIRA
detalhe 09 1/05
PORTA DE CORRER
PISO EM MADEIRA CLOSET
BARRA CHATA 2,5mm EM AÇO INOX APROX. ALINHADO COM O EIXO DA PORTA DE CORRER
TENTO EM GRANITO CONFORME PAG.PISO
GRANITO CONFORME DAS LEVE NÃO ÁGUA
NICHO ESQUADRIA
PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
BANCADA E TENTO EM GRANITO
PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
BANCADA E TENTO EM GRANITO
PORTA DE CORRER EM VIDRO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000 VIDRO FIXO INCOLOR TEMPERADO 10mm COM PELÍCULA PS CLEAR 4000
CHANFRO NA BANCADA
PEÇA SOBRE ILHARGA MATERIAL CONFORME BANCADA PARA ESCONDER PERFIL DO BLINDEX
DETALHE CHANFRO NA BANCADA
EM PEDRA
detalhe 10 1/05
INTERIOR DO BOX REVESTIDO EM GRANITO
TENTO EM GRANITO CONFORME PAG.PISO
RODAPÉ EM GRANITO GIALLO
PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
ADUELA EM MADEIRA
PEÇA SOBRE ILHARGA MATERIAL CONFORME BANCADA PARA ESCONDER PERFIL DO BLINDEX
DETALHE CHANFRO NA BANCADA
VIDRO FIXO TEMPERADO INCOLOR 10mm COM PELÍCULA PS 4000 CLEAR BLINDEX
RODAPÉ EM GRANITO CONFORME PISO E TENTO
VIDRO FIXO TEMPERADO INCOLOR 10mm
COM PELÍCULA PS 4000 CLEAR BLINDEX
CHANFRO BANCADA .5 2
SOBRE ILHARGA MATERIAL CONFORME BANCADA ESCONDER PERFIL DO BLINDEX
PAREDE EM GIALLO
INTERIOR DO BOX REVESTIDO EM GRANITO
PISO EM GRANITO BANHEIRO .5
PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
CONTRAPISO LAJE
INTERIOR DO BOX REVESTIDO EM GRANITO
TENTO EM GRANITO CONFORME PAG.PISO PERFIL PARA VIDRO FIXO EMBUTIDO NA ALVENARIA
VIDRO FIXO TEMPERADO INCOLOR 10mm COM PELÍCULA PS 4000 CLEAR BLINDEX
PORTA DE CORRER
PISO EM MADEIRA CLOSET
RODAPÉ EM GRANITO CONFORME PISO E TENTO
BARRA CHATA 2,5mm EM AÇO INOX APROX. ALINHADO COM O EIXO DA PORTA DE CORRER
VIDRO FIXO TEMPERADO INCOLOR 10mm COM PELÍCULA PS 4000 CLEAR BLINDEX PEÇA SOBRE ILHARGA MATERIAL CONFORME BANCADA PARA ESCONDER PERFIL DO BLINDEX
PEÇA REMOVÍVEL BANCADA EM PEDRA FRONTISPÍCIO EM PEDRA
BARRA CHATA 2,5MM EM AÇO INOX EMBUTIDA ALVENARARIA EM PINTURA ALINHADA À BARRA
RODAPÉ EM GRANITO
RODAPÉ EM GRANITO CONFORME PISO E TENTO
ALVENARARIA EM PINTURA ALINHADA À BARRA
RODAPÉ EM GRANITO CONFORME PISO
ADUELA EM GRANITO
BARRA CHATA 2,5MM EM AÇO INOX EMBUTIDA
RODAPÉ EM GRANITO CONFORME PISO E TENTO
RODAPÉ EM GRANITO
LIMITE PISO FRIO MADEIRA CONSIDERAR BARRA CHATA DE TRANSIÇÃO 2,5MM EM AÇO INOX
rebaixo de gesso parede em pintura
ADUELA EM QUARTZO BRANCO
ADUELA A/C MARCENARIA
RODAPÉ EM GRANITO toalheiro térmico
ponto de alimentação para toalheiro térmico: deixar apenas fio e conduite
RP-AF DM RP-AF CHUV.
RP-AQ CHUV
RP-AQ DM
CONSIDERAR LARGURA NOVA PARA JANELA
PUXADOR APLICADO
cc 1/20 corte dd 1/20
proj. armário a/c marcenaria
ee 1/20
CONSIDERAR
PUXADOR APLICADO
ALVENARARIA EM PINTURA ALINHADA À BARRA
BARRA CHATA 2,5MM EM AÇO INOX EMBUTIDA
RODAPÉ EM GRANITO
detalhe 06 1/05
detalhe 07 1/05
PERFIL DE CORRER EM VIDRO TEMPERADO INCOLOR 10mm COM PELÍCULA PS 4000 CLEAR BLINDEX
TENTO EM GRANITO CONFORME PISO
PEITORIL JANELA EM GRANITO NÃO APARENTE; ACABAMENTO EM 1 2 ESQUADRIA COM GRANITO PAREDES
detalhe 12 1/05
rebaixo de gesso
corte aa
planta baixa 01 1/25 1/25
prateleira gaveta
FOLGA DE 1CM ENTRE FORRO E
LEDS NO ESPELHO
e armário)
porta espelho
porta
porta porta
porta tulha gaveta gaveta gaveta gaveta tulha
PB 02
PB 01
pilar
rebaixo de gesso
prateleira
prateleira
prateleira
prateleira
prateleira
prateleira gaveta gaveta gaveta gaveta prateleira
corte aa aberto
baixa 02 1/25 1/25
prateleira
prateleira
prateleira
prateleira
prateleira
prateleira
rebaixo de gesso
RASGOS NA LATERAL PARA VENTILAÇÃO DA TULHA
RASGOS NA LATERAL PARA VENTILAÇÃO DA TULHA
corte bb 1/25
detalhe 01 1/05
ARMÁRIO EMBUTIDO NA ALVENARIA
PORTA ARMÁRIO COM ESPELHO
LED NAS EXTREMIDADES DO ESPELHO
rebaixo de gesso
prateleira
prateleira
corte cc 1/25
prateleira
prateleira
detalhe 02 1/05
corte dd 1/25
detalhe 03 1/05
Descrição:
_armário sob bancada com 4 gavetas, 3 portas de abrir e 1 tulha; acabamento: freijó natural // interior: mdf ultra; _espelho com leds verticais e armário embutido no nicho com 2 portas de abrir e prateleiras internas de vidro; acabamento: mdf ultra;
Notas:
_considerar todos os armários com dobradiças e corrediças com amortecedores; _portas de giro com dobradiça palmela e borracha de vedação; _armários com acabamento externo em madeira: considerar acabamento interior laminado padrão madeira - exceto nos banheiros que o interior é mdf ultra; _para banheiros/ cozinha / gourmet coberto: prateleiras e armários com estrutura e interior dos armários em MDF ultra; _verificar medidas no local; _cotas em centímetros, acabado;
• Armários com acabamento externo
interior é mdf ultra;
• Para banheiros/ cozinha / gourmet coberto: • Verificar medidas no local; • Cotas em centímetros, acabado;
detalhamentos
apartamento GB, 2024
detalhamento // marcenaria escritório. projeto desenvolvido por: Escala Arquitetura
3d // imagem de referência sem escala
planta baixa 1/20
proj. prateleiras
proj. cama
sentido veios madeira
TAMPA DE ACESSO ÀS LUMITEKS
prateleira
prateleira
prateleira
prateleira
prateleira
prateleira
prateleira
prateleira
prateleira
sentido veios madeira
sentido veios madeira
prateleira
prateleira
prateleira
sentido veios madeira
detalhe 01 1/05
detalhe 06 1/05
Descrição:
_mesa em freijó natural; _fundo em freijó natural; _gaveteiros em freijó natural com rodízios ocultos; _puxador aplicado em freijó escurecido; _prateleiras em freijó natural; _acabamento interior em mdf branco;
Notas: _considerar todos os armários com dobradiças e corrediças com amortecedores; _portas de giro com dobradiça palmela e borracha de vedação; _armários com acabamento externo em madeira: considerar acabamento interior laminado padrão madeira - exceto nos banheiros que o interior é mdf ultra; _para banheiros/ cozinha / gourmet coberto: prateleiras e armários com estrutura e interior dos armários em MDF ultra; _verificar medidas no local; _cotas em centímetros, acabado;
PUXADOR APLICADO
RODÍZIOS OCULTOS
PUXADOR APLICADO
detalhe 04 1/10
RODÍZIOS OCULTOS
detalhe 05 1/10
