tabla de contenido
6
habitando el M angla R
Cuarto Semestre Las Tunas - Manabí
e SPacio de PR o M ocion c U lt UR al
Segundo Semestre La Tolita - Guápulo
01 02 03 e XP lo R acion co MP o S iti V a
Primer Semestre Proyecto conceptual - sin ubicación
7
habitando el M angla R

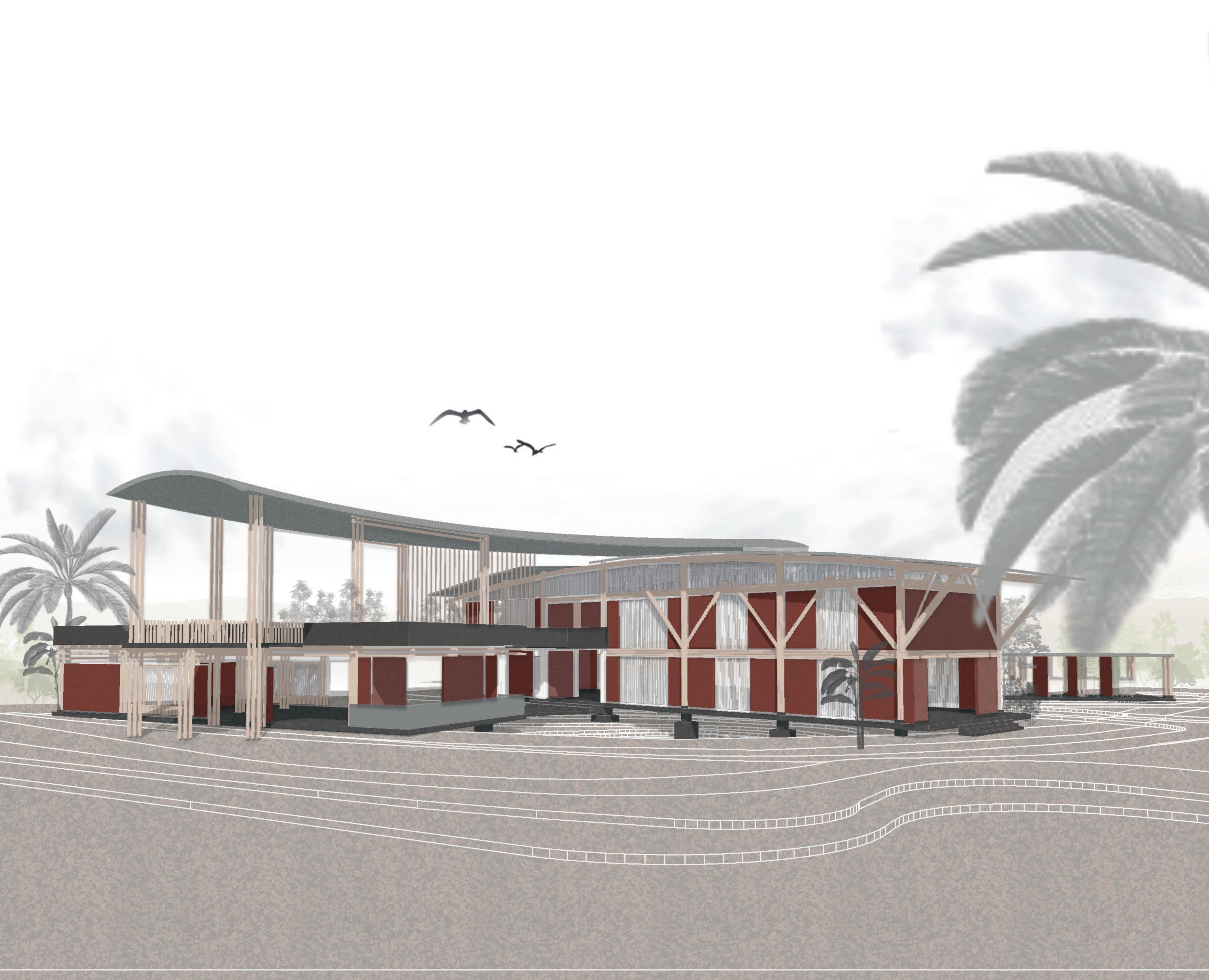

Atendido por jóvenes de la comunidad, el Refugio “Habitando el Manglar” es un espacio que brinda atención y actividades a los visitantes con el objetivo de atraer impusar el ecoturismo y la conciencia ecológica.
8
Centro comunitario de investigación y talleres interactivos

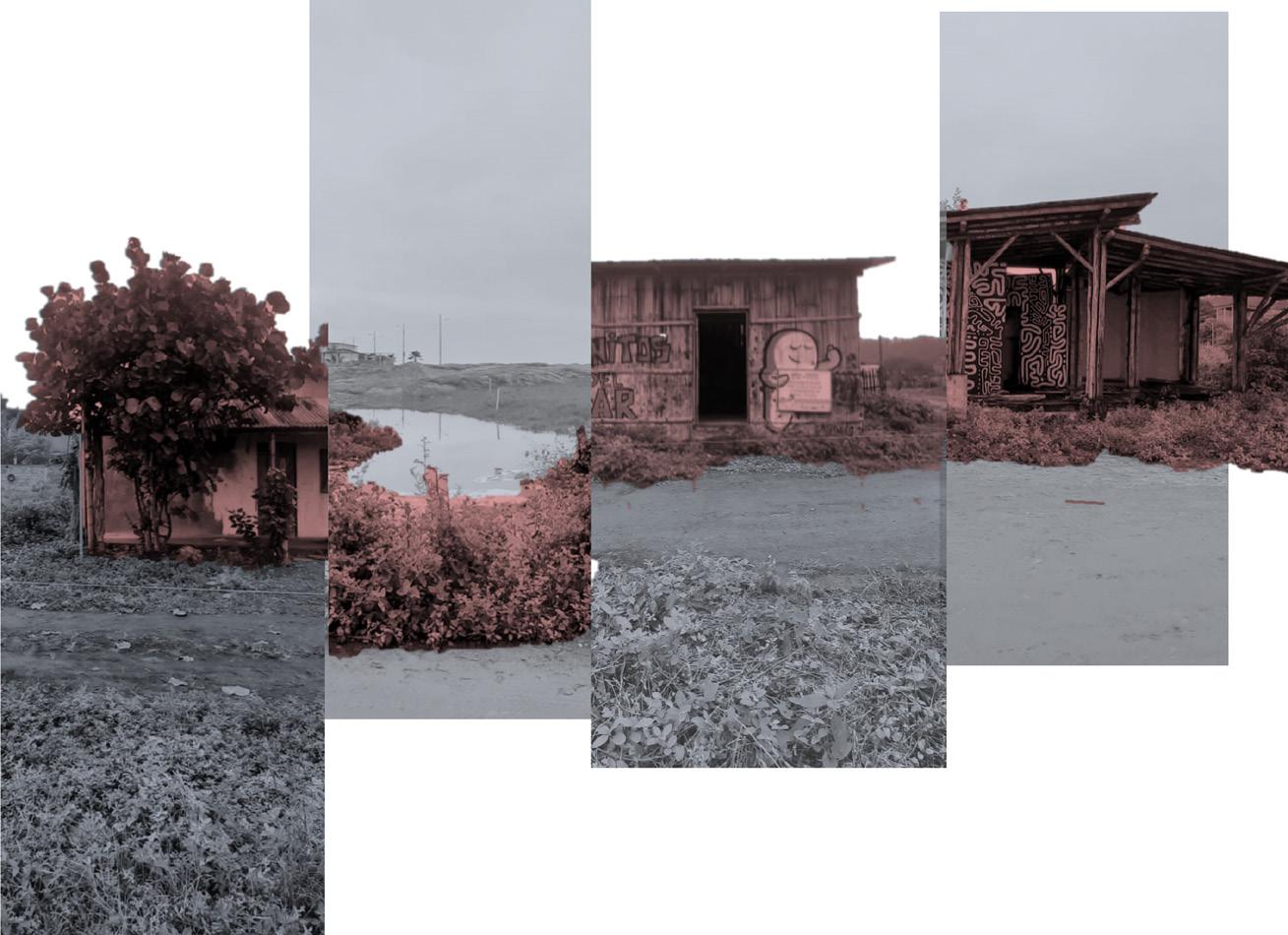

Condiciones existentes
Origen conceptual
Las Tunas es una pequeña comunidad ubicada en la ruta de los Spondylus, Manabí .La Comunidad no sobrepasa los 4mil habitantes principalemente ubicados lejos de la zona costera con el objetivo de no alterar el ecosistema del perfil costero ya que ahí estan presentes nidos de tortugas y especies marinas. La principal actividad económica es la agricultura y pesca pero resalta el interés de la comunidad por impulsar el ecoturismo y concientizar sobre la riqueza y diversidad existente en el ecosistema.
Frase de origen conceptual - Anabel Fernández
10 sitio
“En mi convergen el mar y la superficie como testigo de nuestra identidad haciendo realidad mi compromiso de protección”

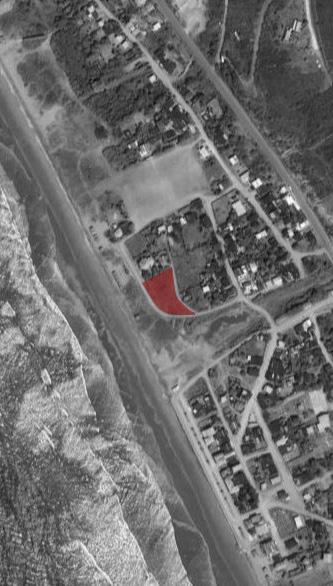

Lugar de implantación / Las Tunas - Manabí
01

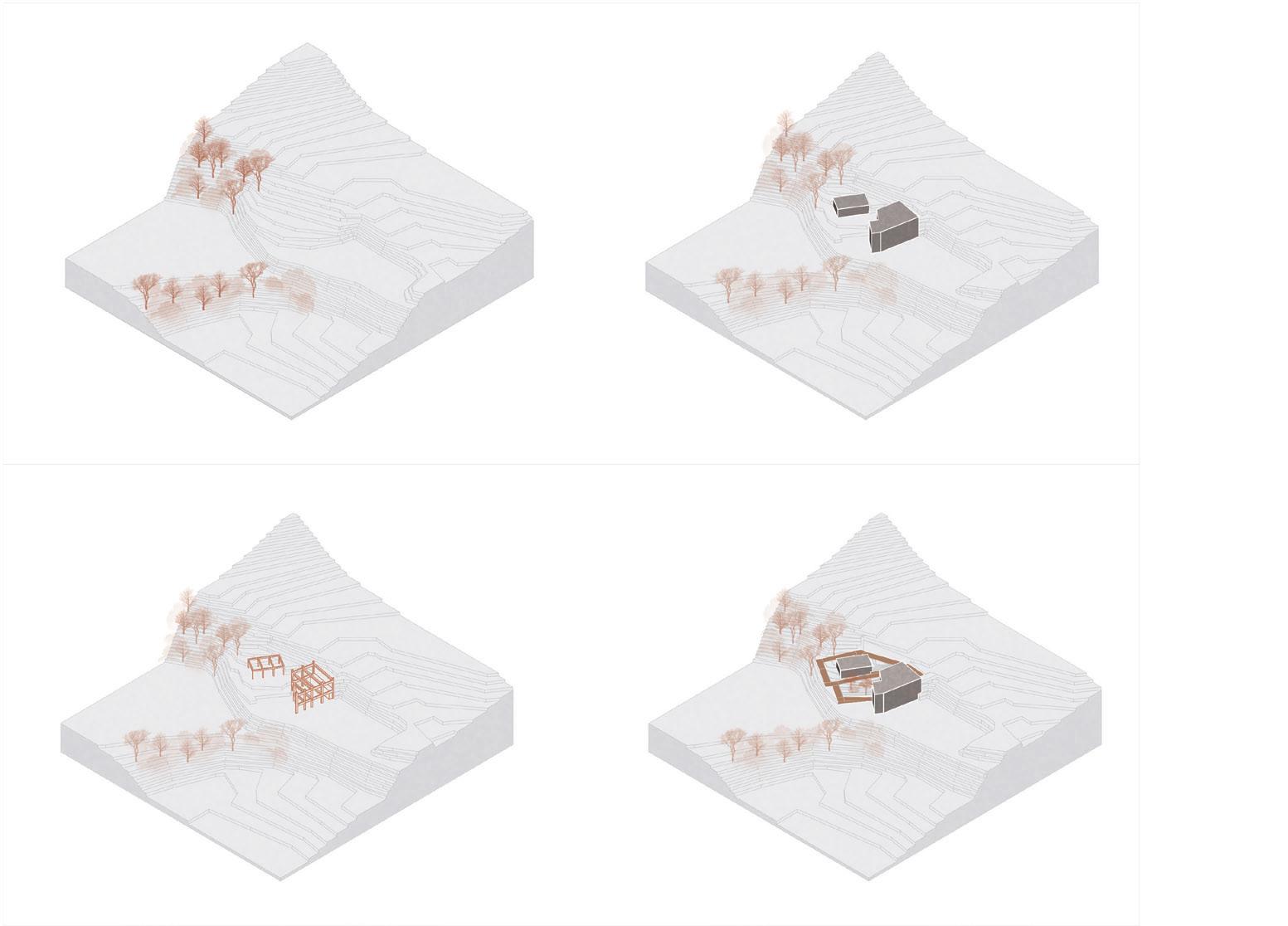

Abstracción
La abstracción de la escencia de la maqueta conceptual y su relación con lo orgánico, romper la ortogonalidad como primer objetivo.
Ejes y formalidad
Marcamos la jerarquía de la forma orgánica, marcar la relación entre comunidad, la el estero y la playa.
La decisión de rodear y no evitar el estero marca la intención principal de habitar este espacio y apropiarlo como parte del proyecto.
11

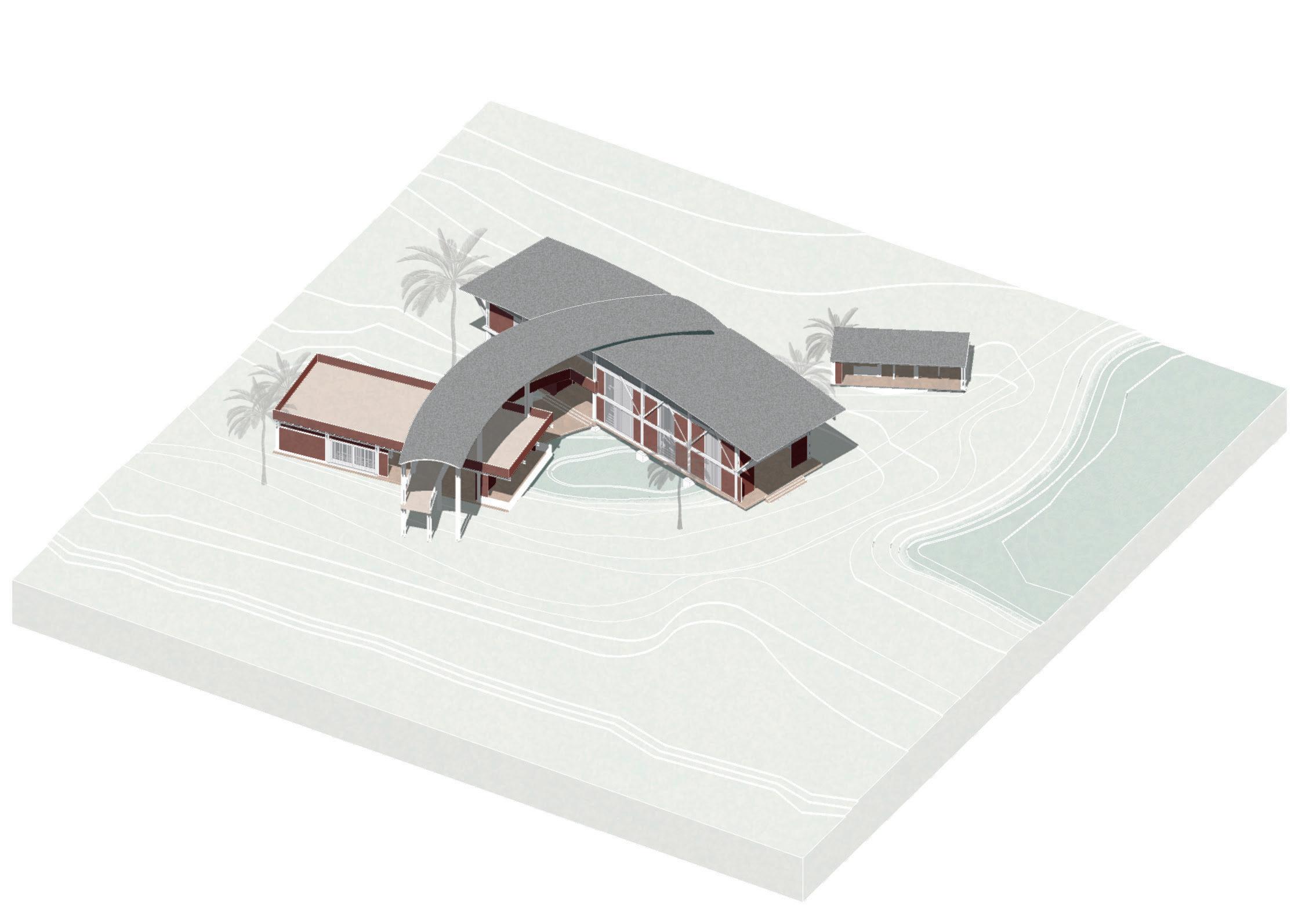

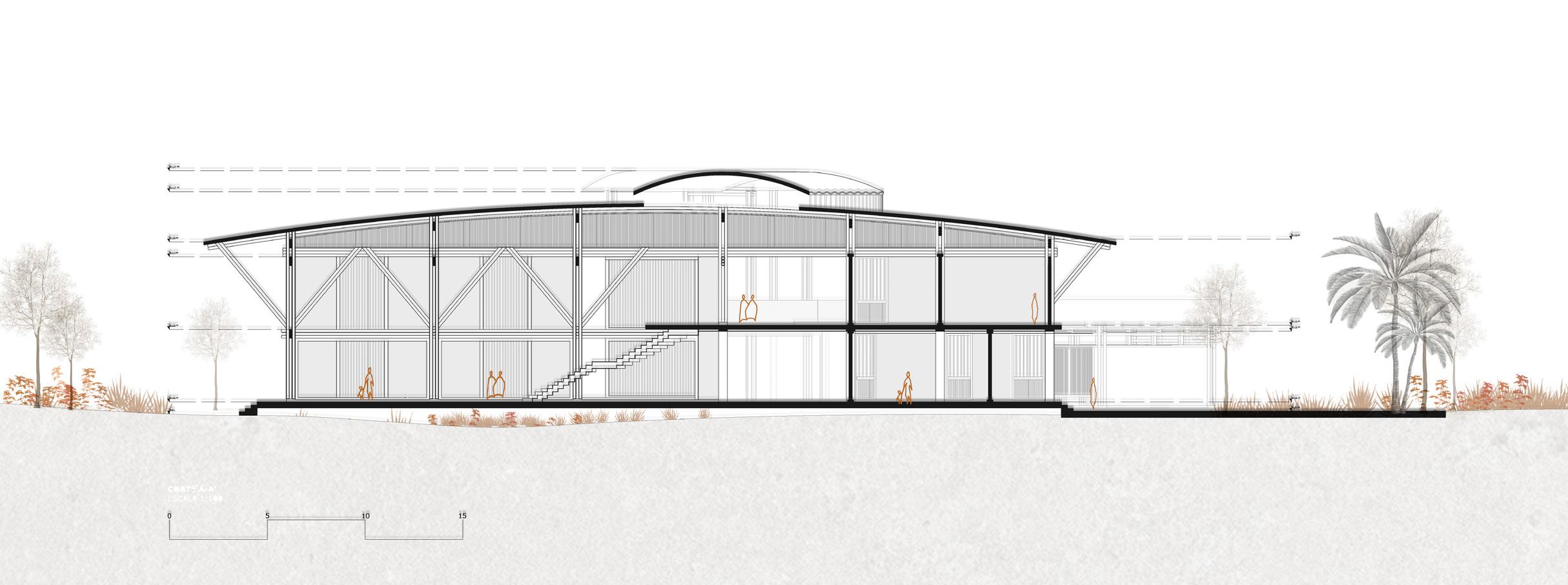

ISOMETRÍA EN SITIO
DEtAllEs constRUctIVos
Bambu ø15cm

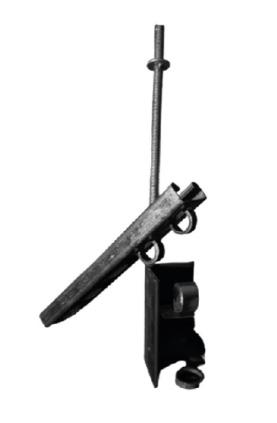

Varilla de conexión bambu-pilar de H.A. tipo "J"
Conexión apernada con varilla roscada ø3/8" tuerca y arandela
Armadura de losa mixta parrilla ø12mm @10cm
Placa colaborante tipo AD 600
Viga de H.A f'c=210kg/cm2
Armadura para arranque de losa mixta varilla ø12mm
Parante izquierdo de muro de bahareque bambu ø15cm
Protección plastica para pernos de cubierta
Paneles de tretrapack 2.50x1.10m para cubierta
Aislante acustico y termico para cubierta
Conexión de varilla roscada y tuerca para tetrapack
Zunchos plasticos de atado para vigas de cubierta
Conexión apernada con varilla roscada ø3/8" tuerca y arandela
Relleno de hormigón para conexiones apernadas
Bambu ø15cm
Arena para refuerzo de conexiones en estructura interna
Sub estructura interna bambu ø15cm
Latas de caña 4cm para armado de muro
14 NNT D1 D2 D3 31 22 34 29 25 23 30 32 16 20 19 21 33 23 24 25 11 10 9 8 36 6 37 7 Armadura de cadena de cimentación varilla ø12mm
ø12mm
galvanizado 3/8" "J"
Parrilla horizontal de losa varilla
@10cm Perno acero
Solera de madera listón 15x10cm Pie de bambú ø15cm
01
15
01

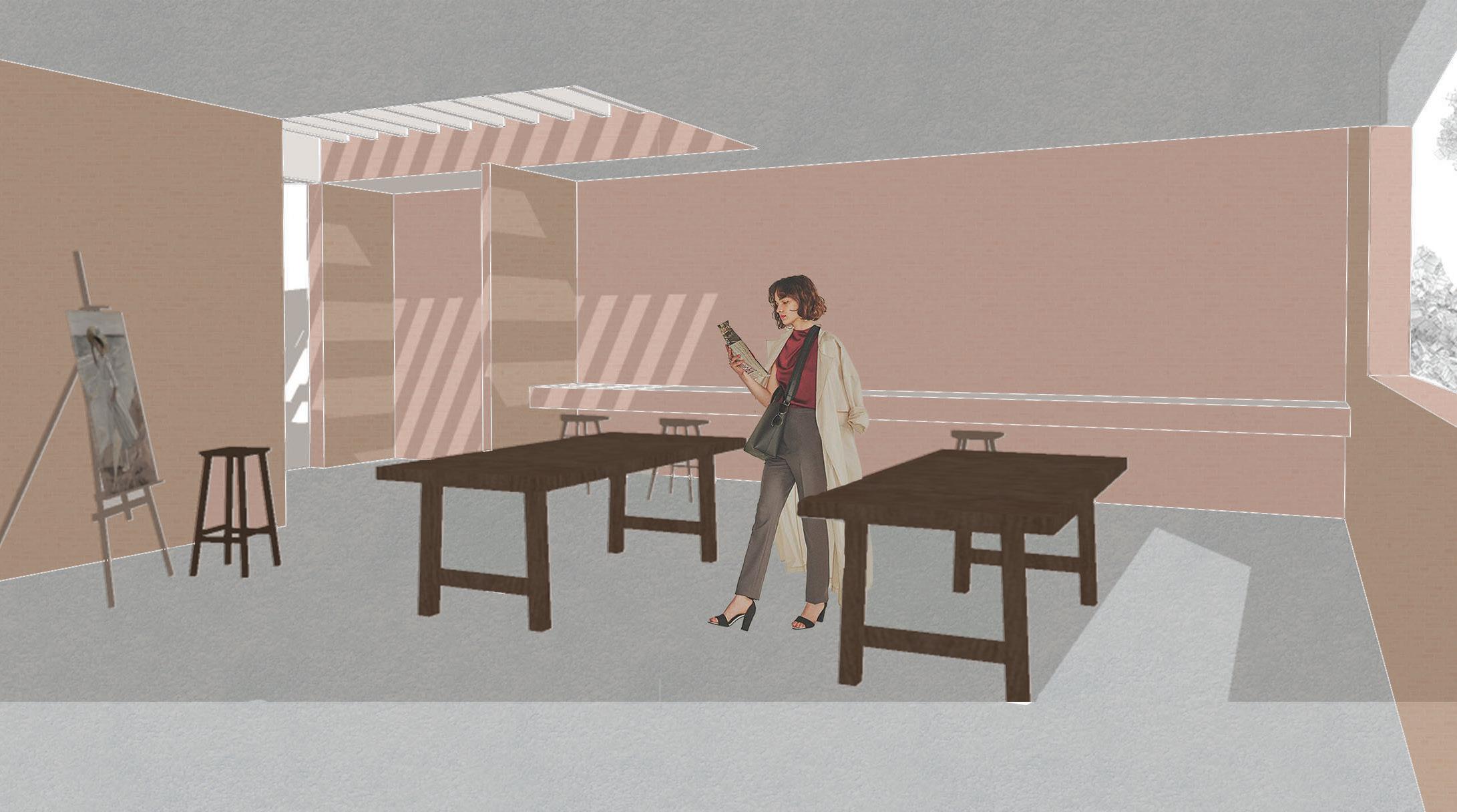

pERspEctIVA IntERIoR AMBIEntADA
c ent R o c U lt UR al de PR o M ocion a R ti S tica
Talleres de artes plásticas para jóvenes
Con el objetivo de recuperar el paisaje de Guápulo está el Centro de Promoción Artistica de uso comunitario para reactivar y dar una nueva vida al parque del barrio La Tolita para que aprenda y conecte con sus origenes e identidad cultural.
16
Origen conceptual

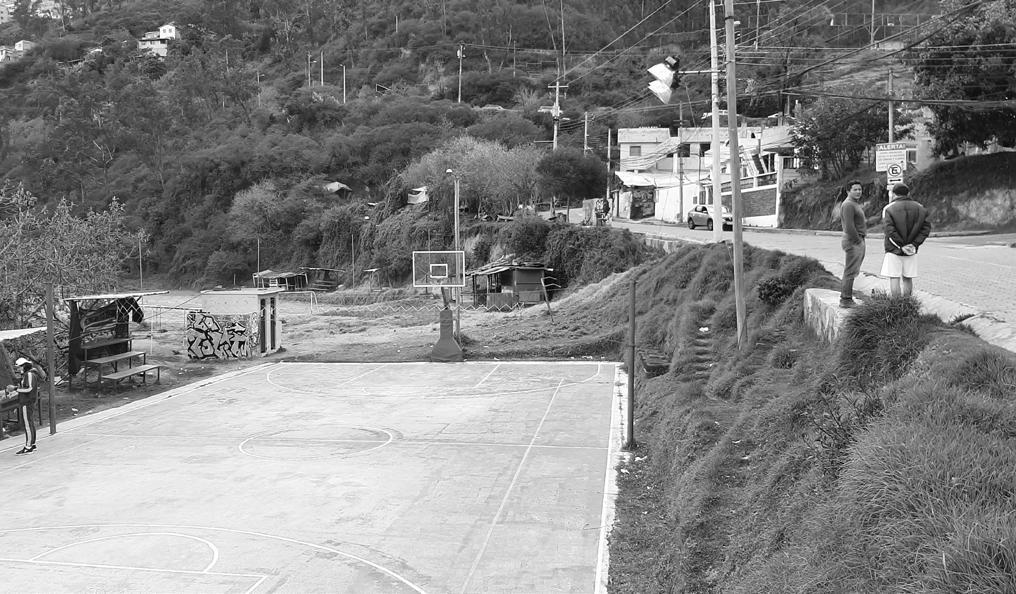

Conocer la quebrada
La condición preexistente en el terreno de implantación era complejo. El terreno fue el área libre de un parque con poco mantenimiento.
Tenemos 3 condiciones importantes : las visuales y el paisaje de Guápulo; La carga cultural e historica que tiene el barrio que lamentablemente se estaba perdiendo y finalmente tenemos la reactivación del parque, mejorar el acceso para que, no solo sea usado por adultos, sino niños y adultos mayores . En torno a estos 3 ejes conceptuales desarrollamos el proyecto de activación cultural en el barrio.

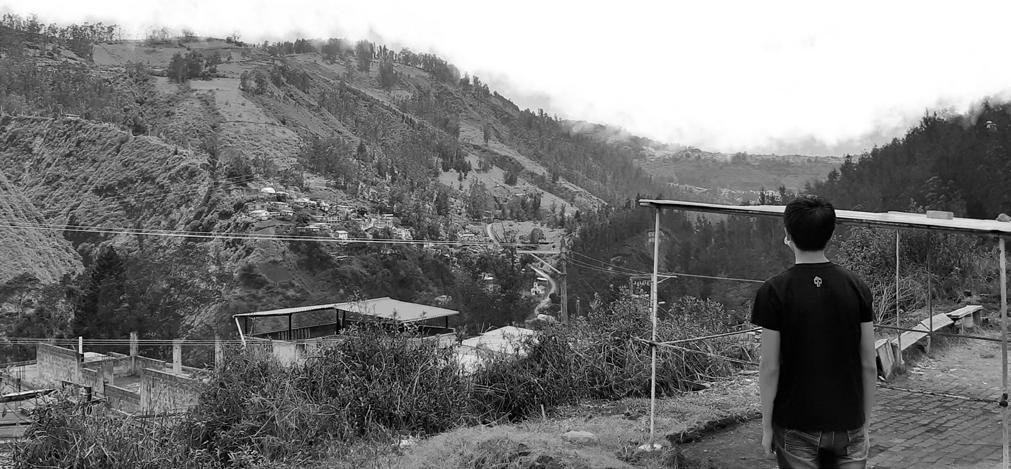

Visuales
Inaccesibilidad al parque

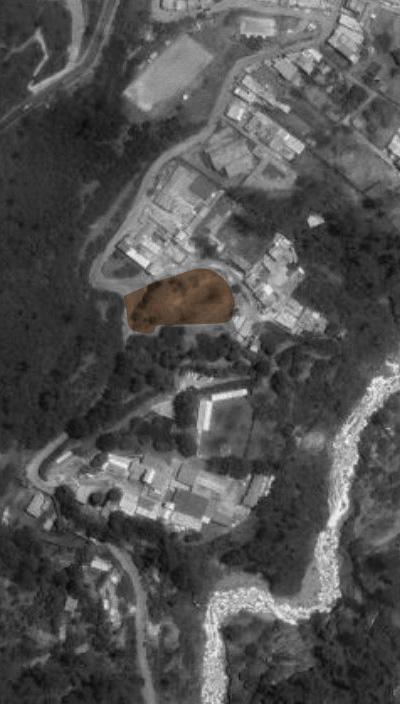

18 02 sitio
Lugar de implantación / Las Tunas - Manabí

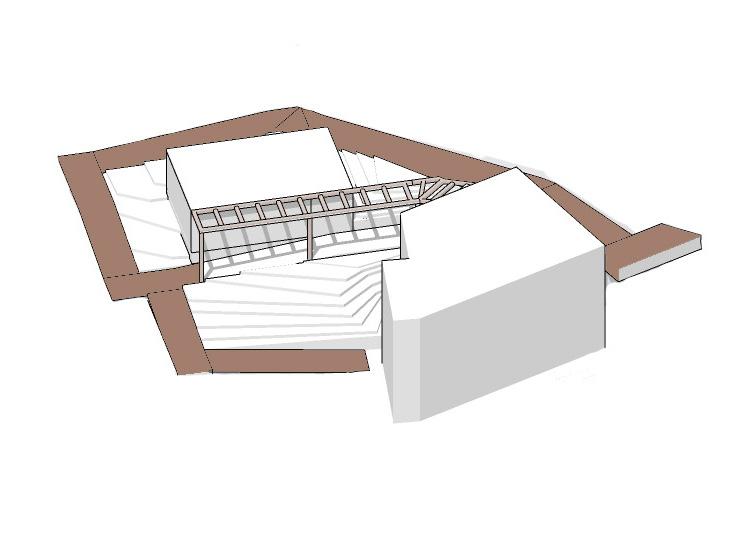

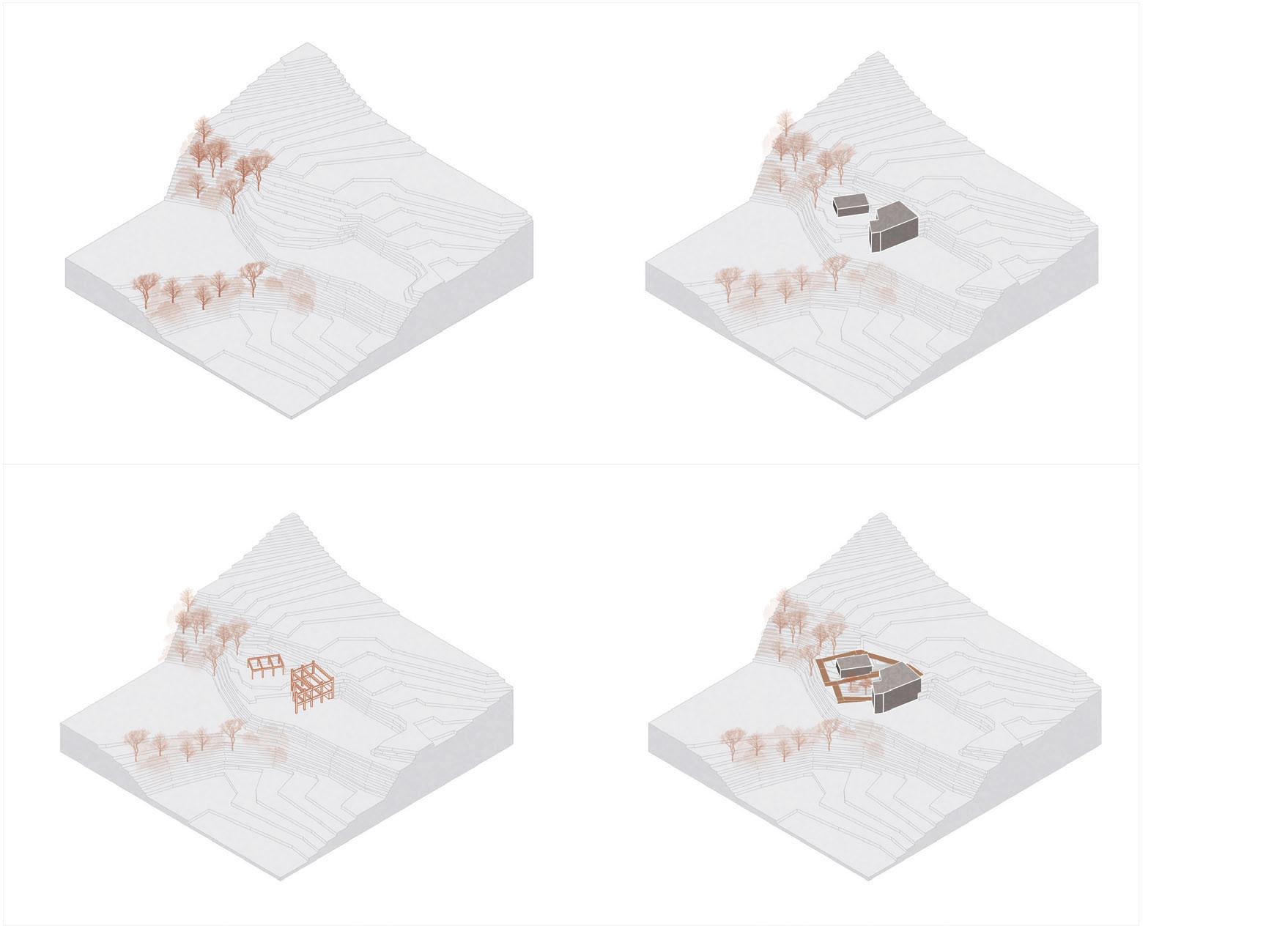

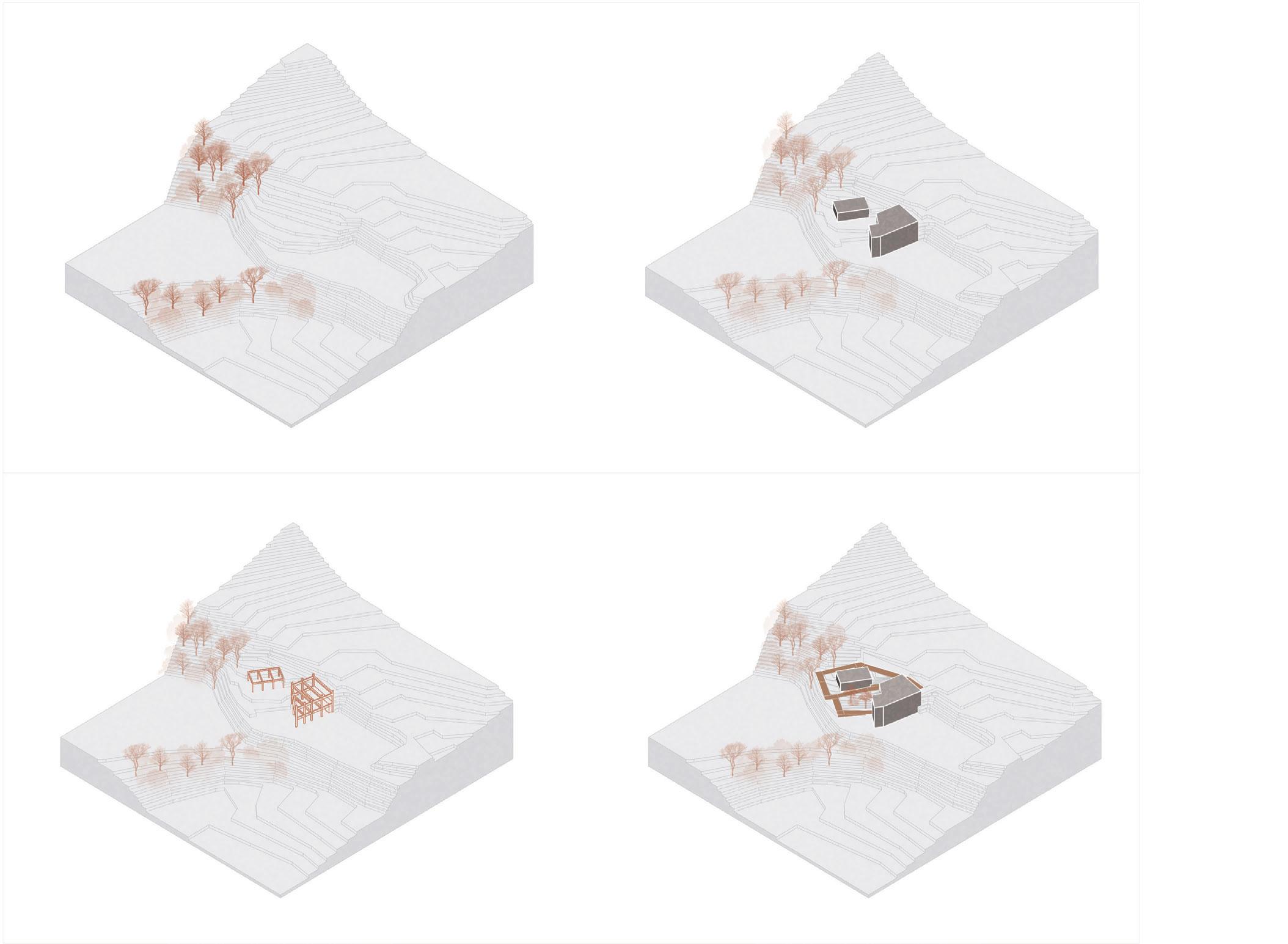

Fue importante definir las estrategias de implantación y la estructura que se va a utilizar ya que por la pendiente del terreno, hay que buscar la forma de adaptarse.

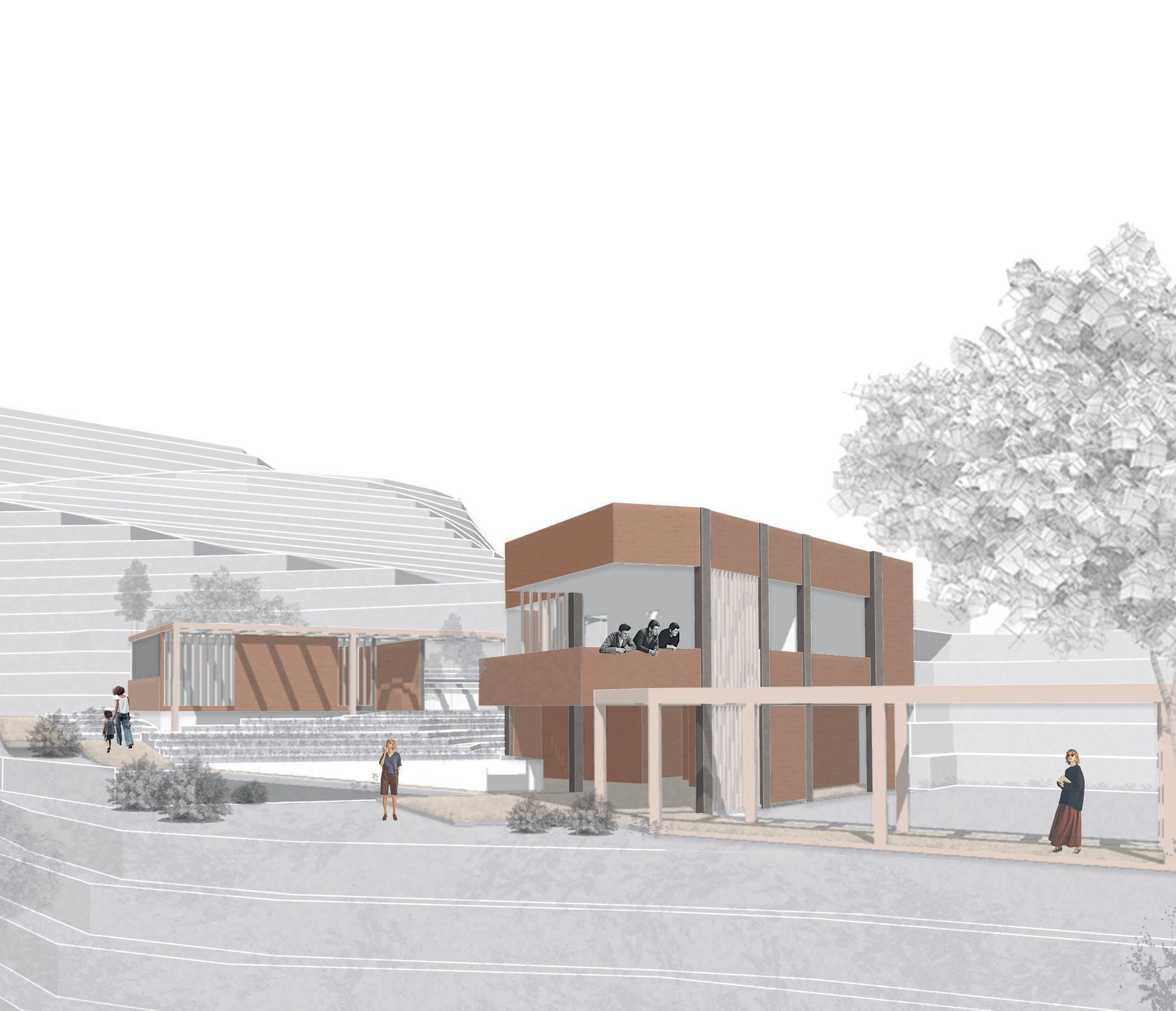

Se plantean jardines en medio de la circulación mediante rampas, las mismas que conectan la calle con la parte principal del parque, creando un recorrido donde las visuales son importantes.
02
MEMoRIAs DE DIsEÑo 3
4

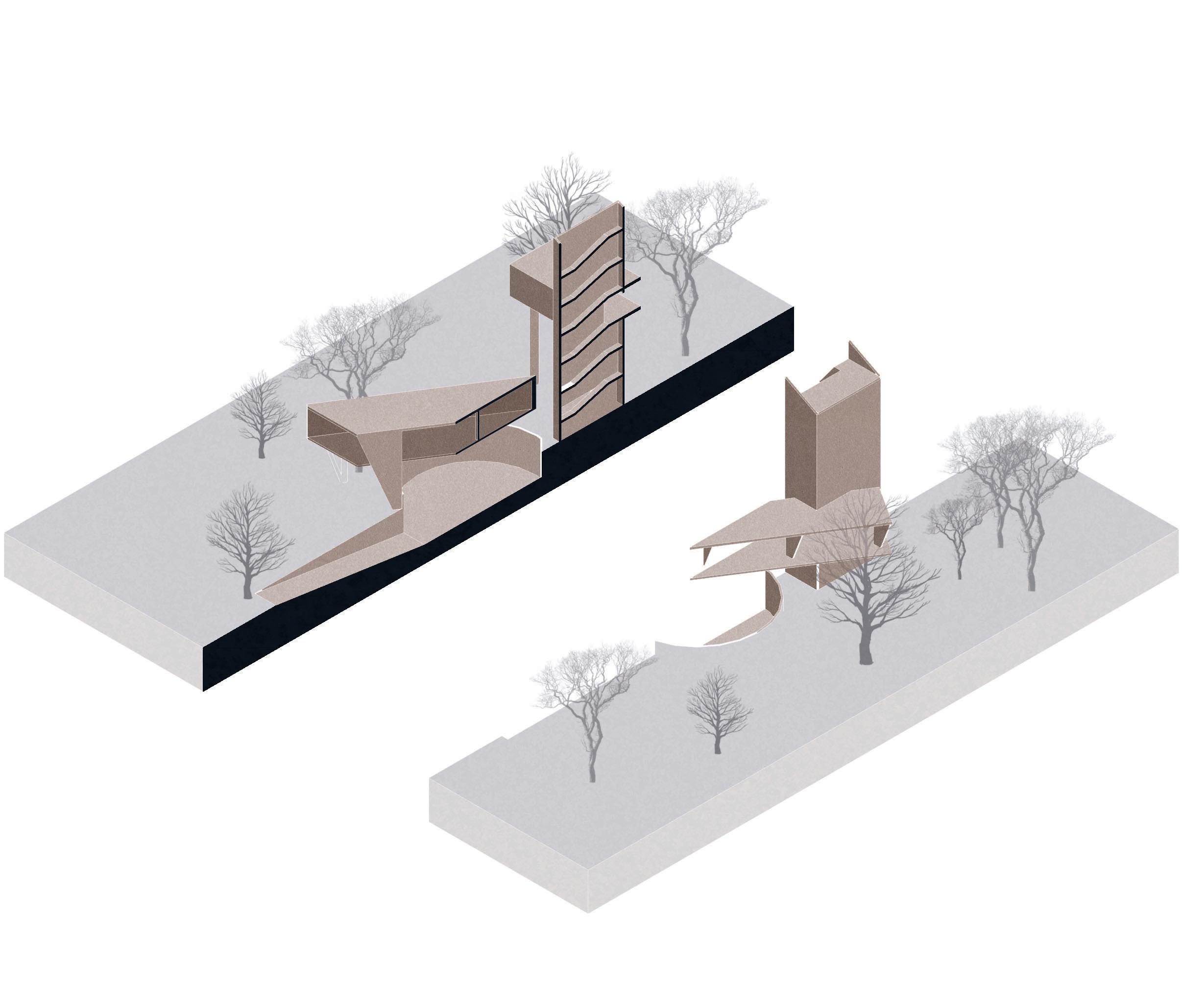

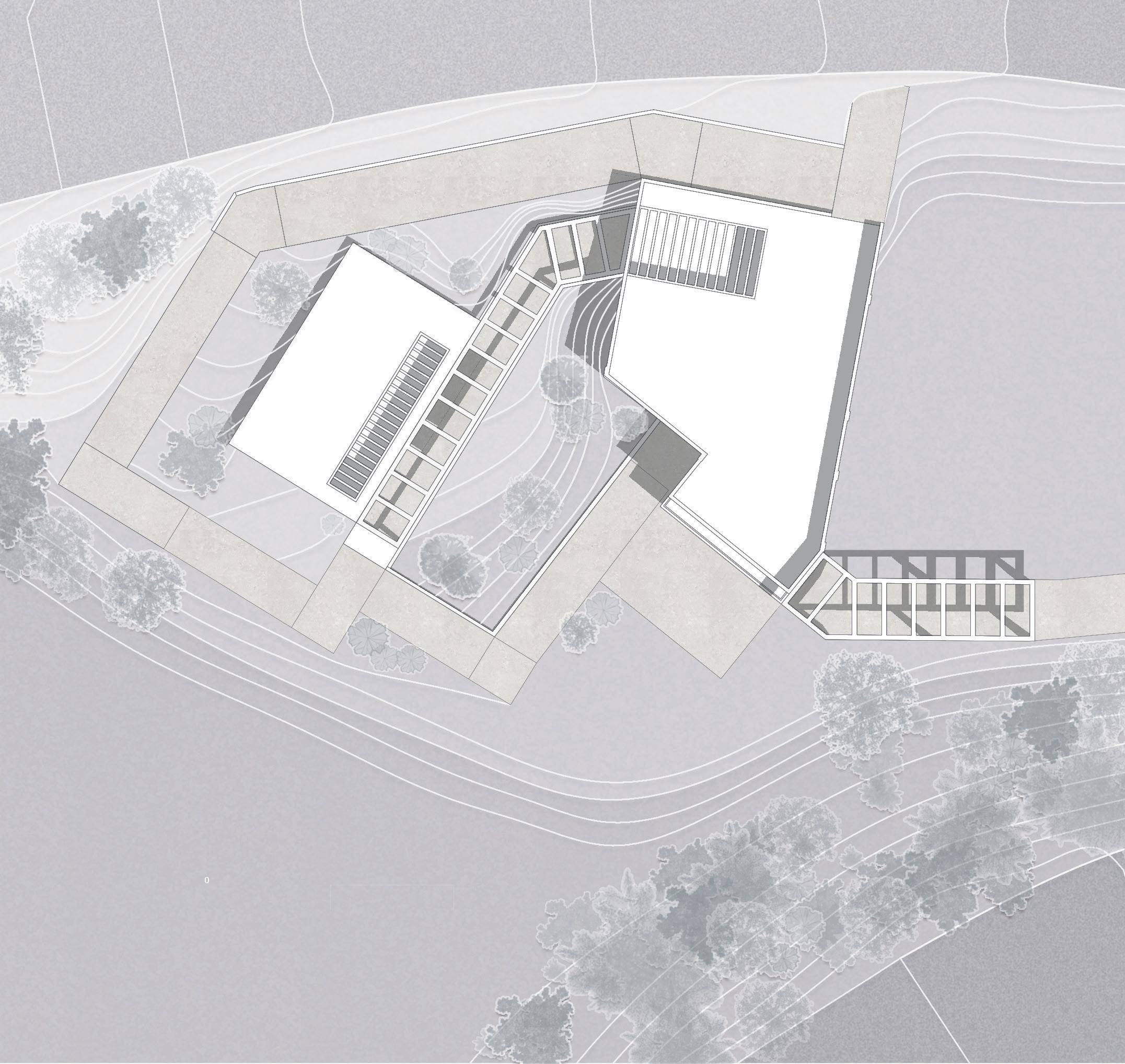

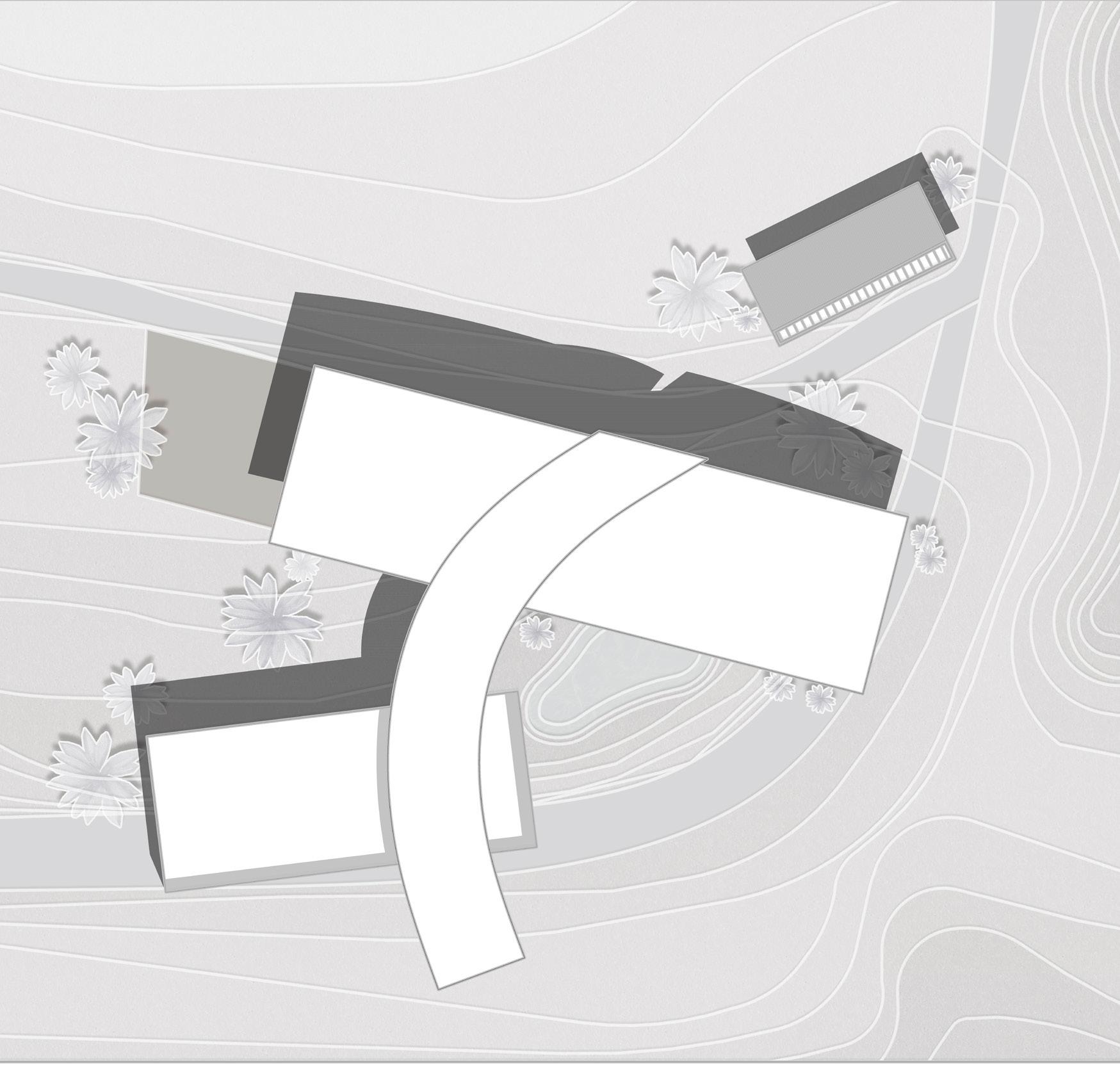

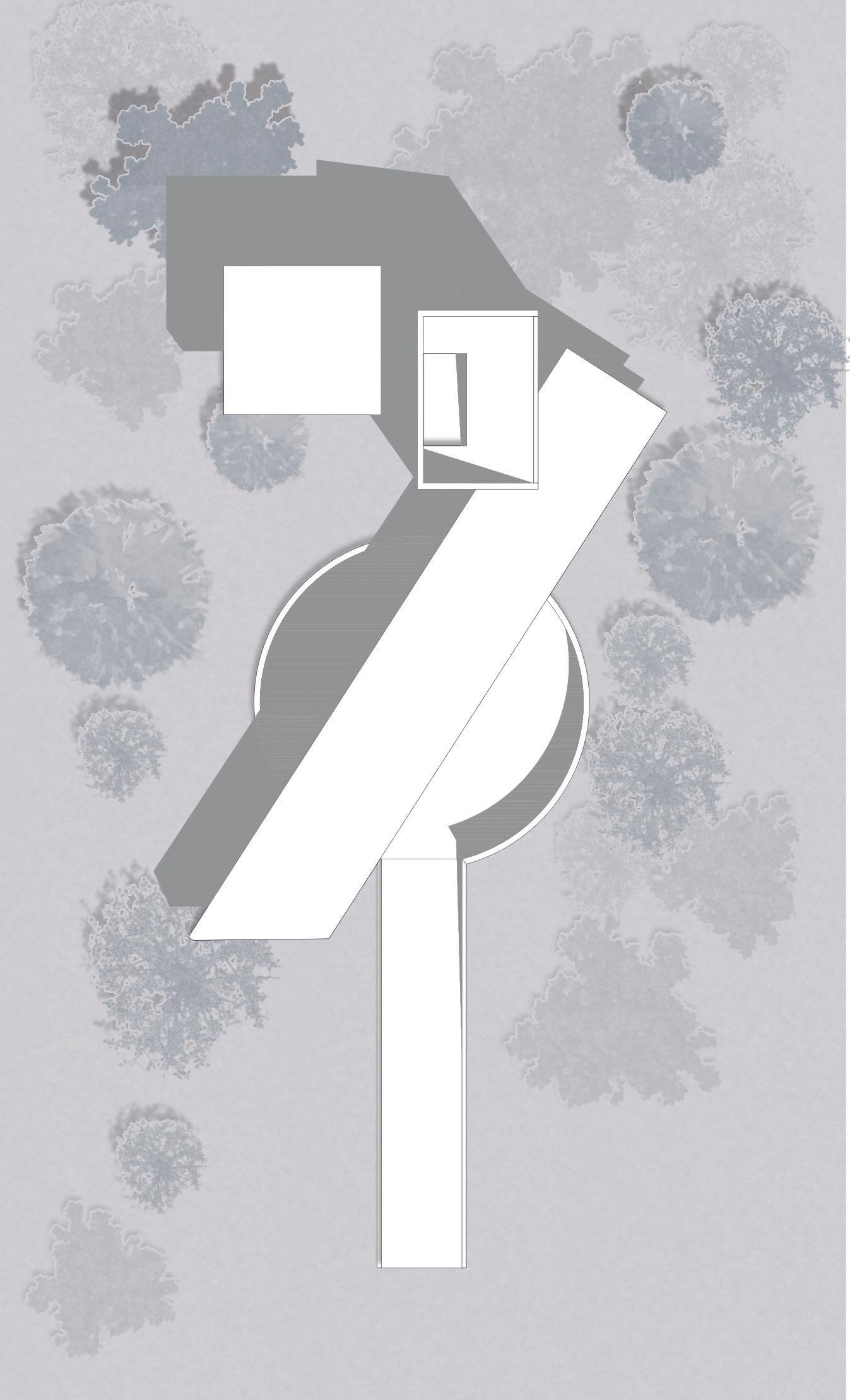

IMplAntAcIón
REACTIVAR LA QUEBRADA
La condición de Quebrada en Guápulo es parte de la identidad del lugar. Reactivar un parque comunitario fue el objetivo principal del proyecto, por lo que se planteo una serie de recorridos que permitan explorar el parque, desde las calles que lo rodean, sin perder de vista el paisaje y sin desconectar de las actividades del parque.
20 02

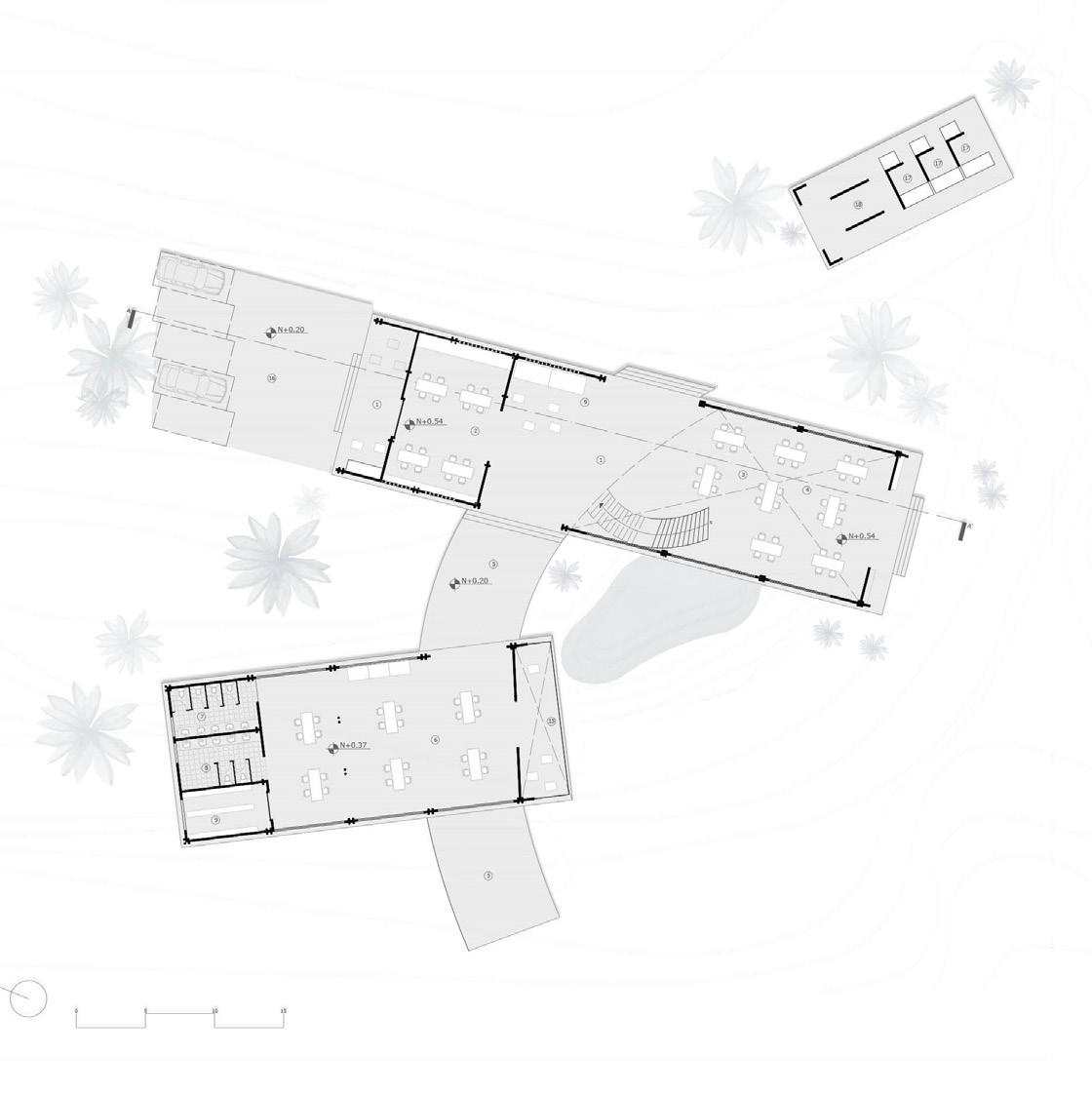

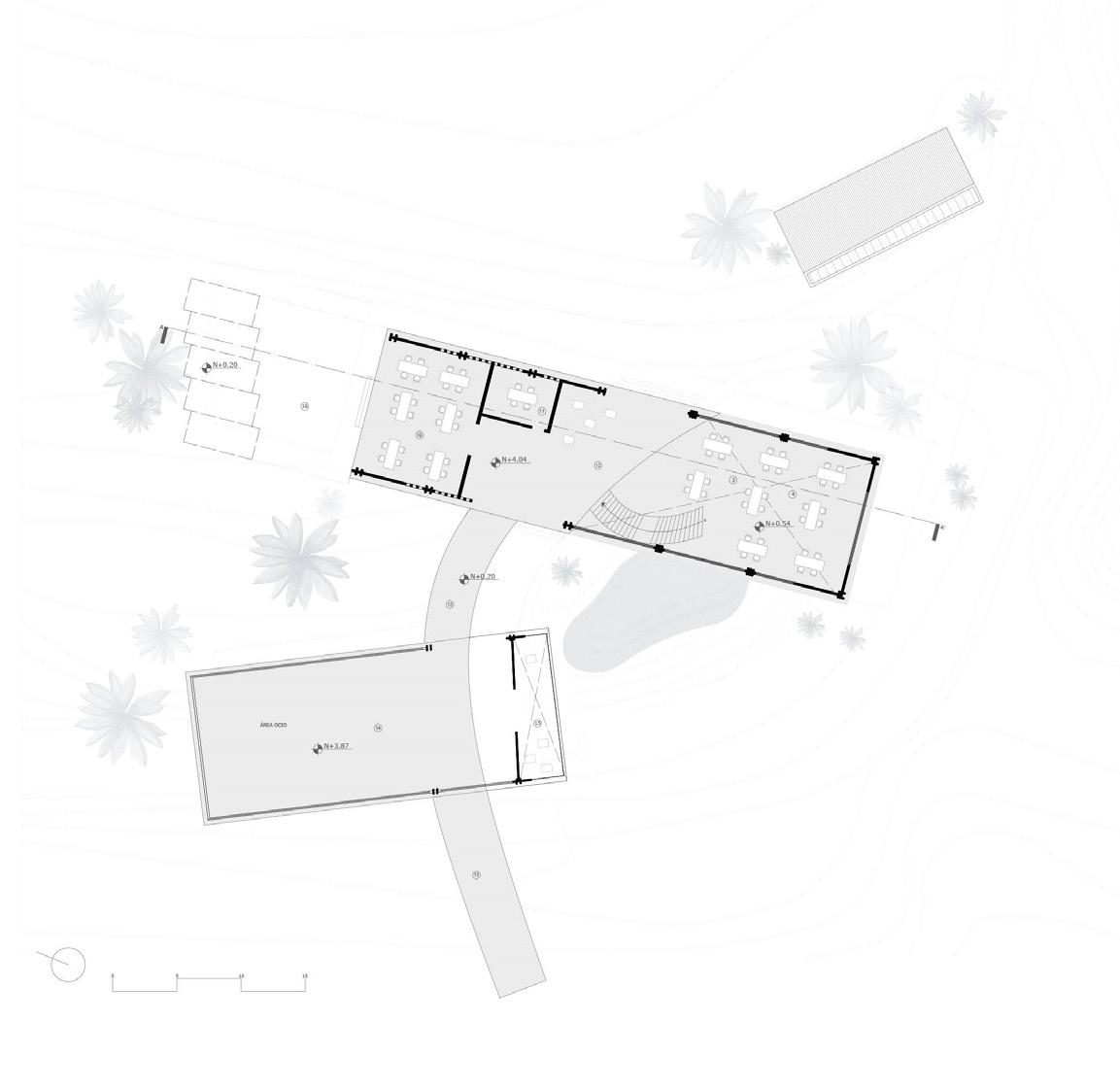

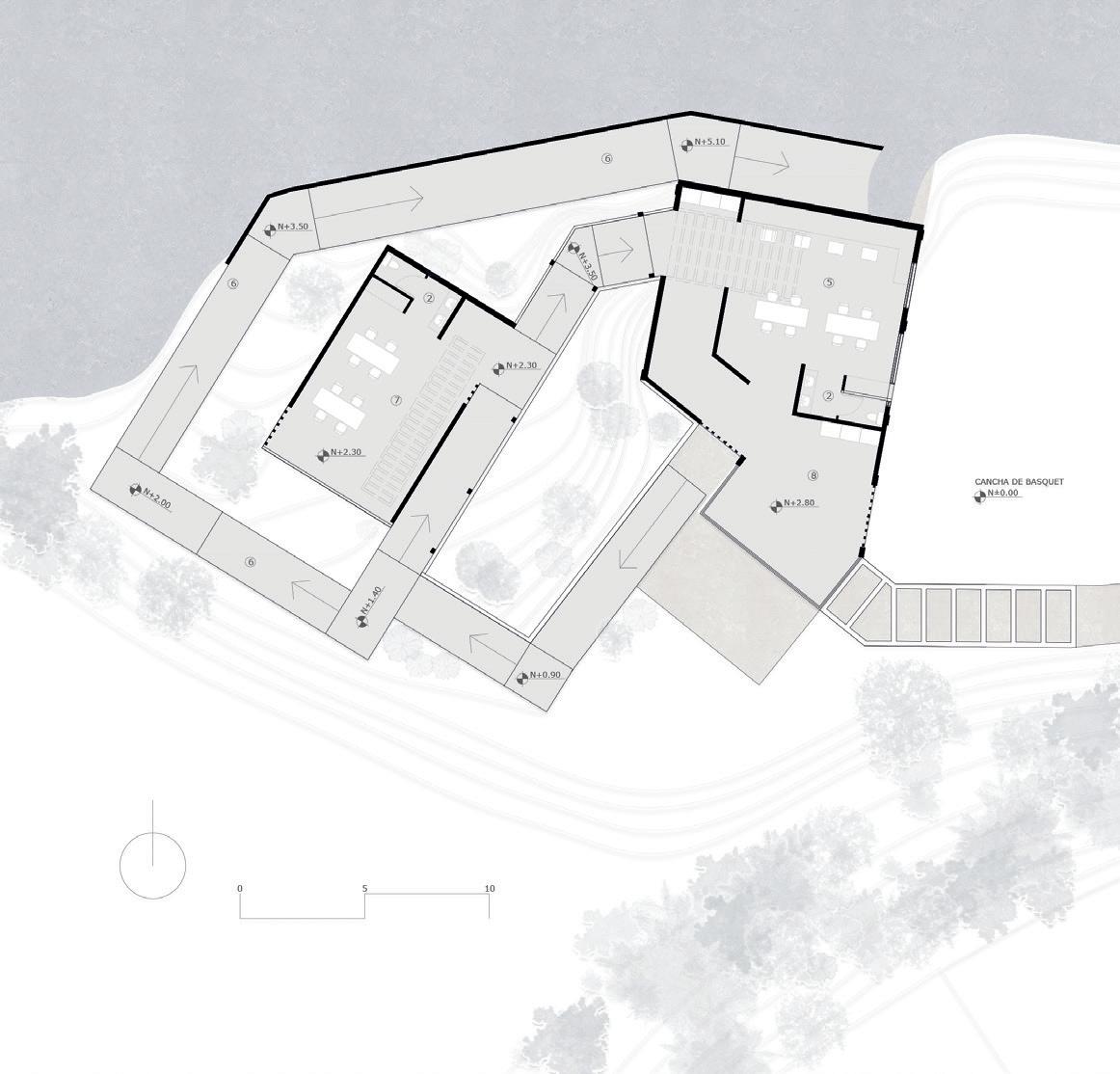

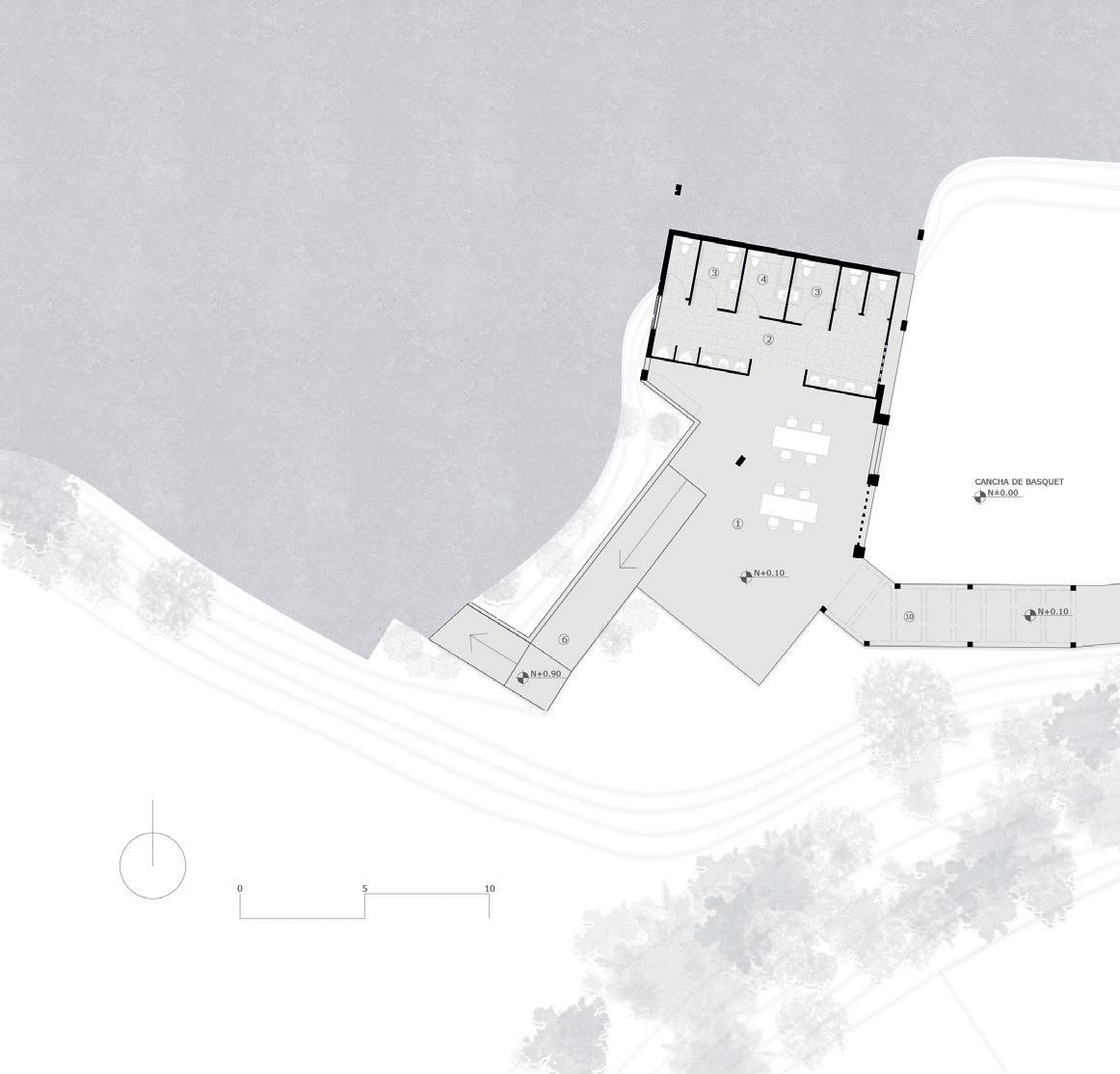

PRIMERA PLANTA
PLANTA ALTA
21 plAnIMEtRíAs 02
1. Área de uso comunitario
2. Baños uso general
3. Baños para personas discapacitadas
4. Baño de uso neutro
5. Área de talleres artisticos comunitarios
6. Recorridos mediante rampas
7. Área de uso multiple, talleres generales
8. Mirador para observación y fotografía
9. Terraza
22 02

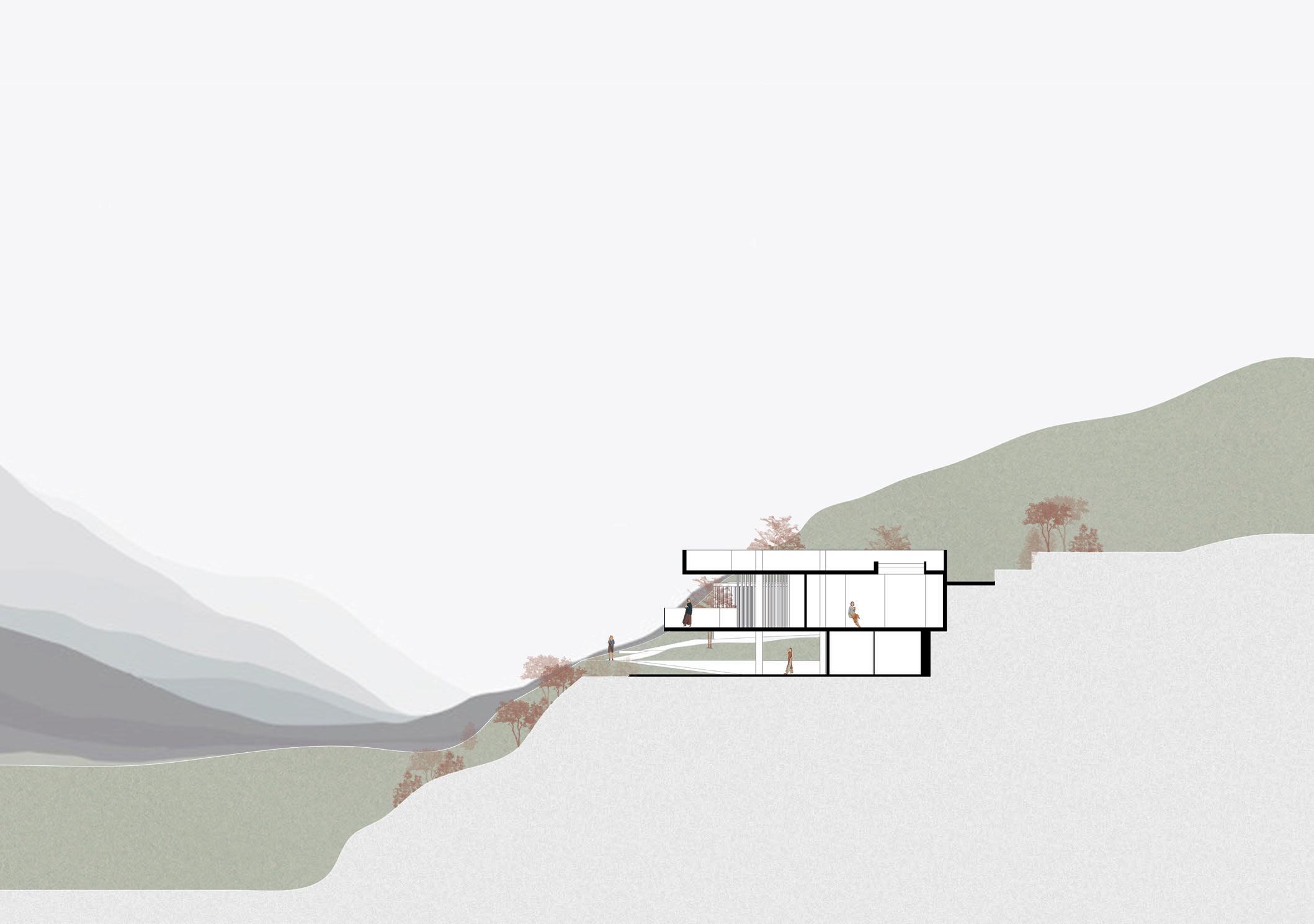

coRtE AMBiEntADo

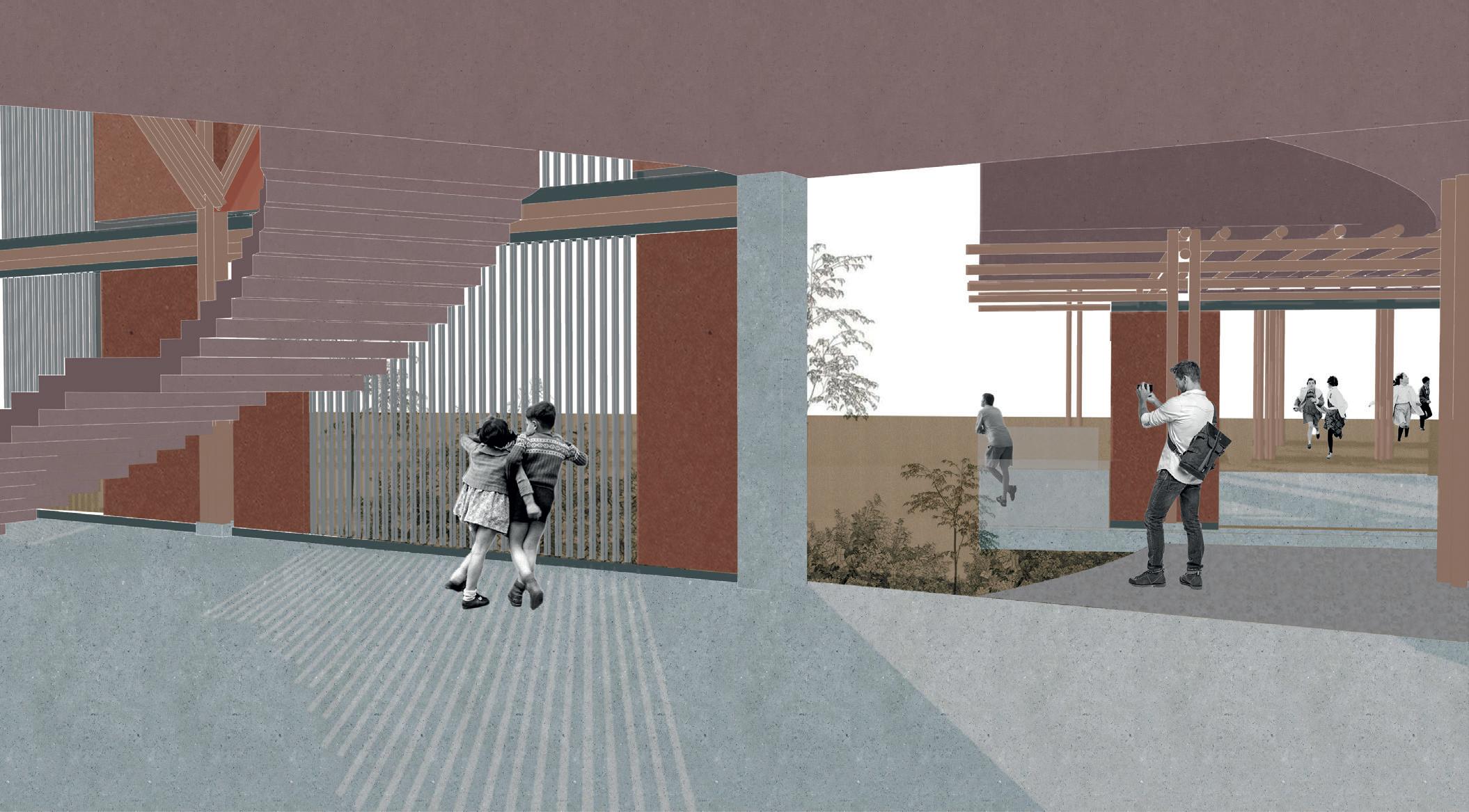

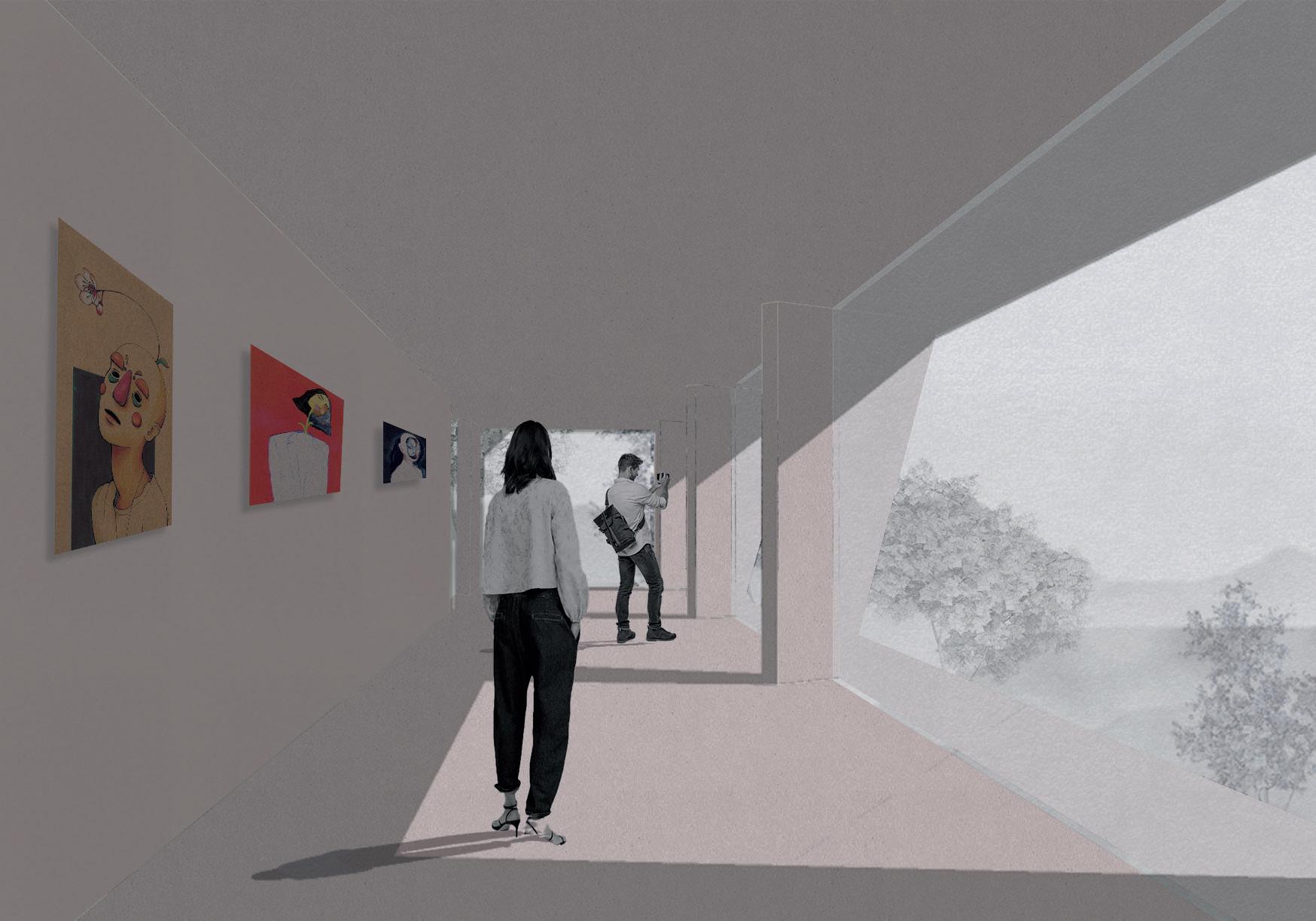

23 pERspEctiVA intERioR 02

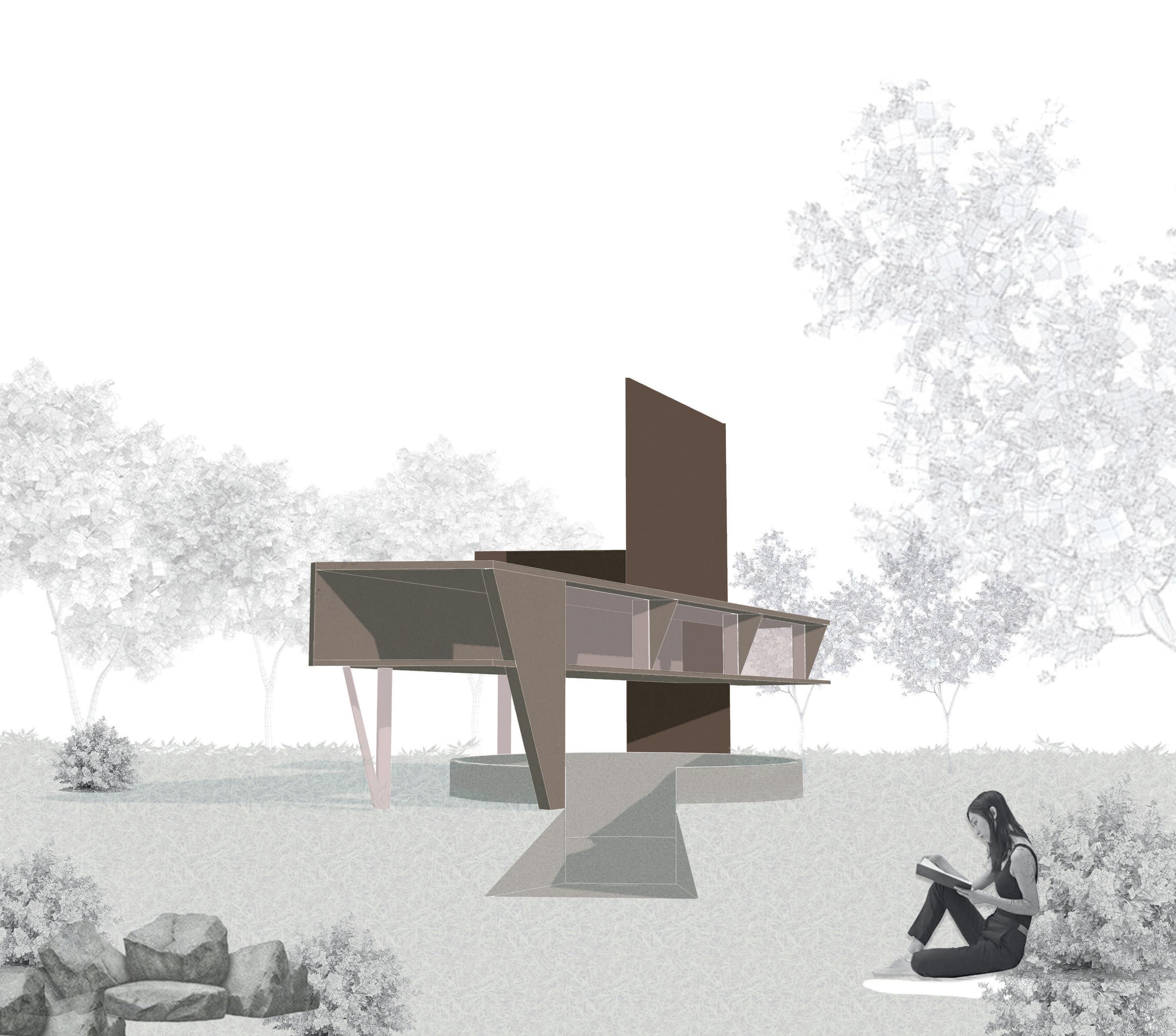

Pabellon en el b o S q U e
Conocer los principios compositivos y aplicarlos a la disciplina es un caracter a desarrollar durante toda la carrera, la composición y base de la forma, espacio y figura abren el panorama hacia una nueva forma de ver el entorno.
24
Proyecto de exploración compositiva

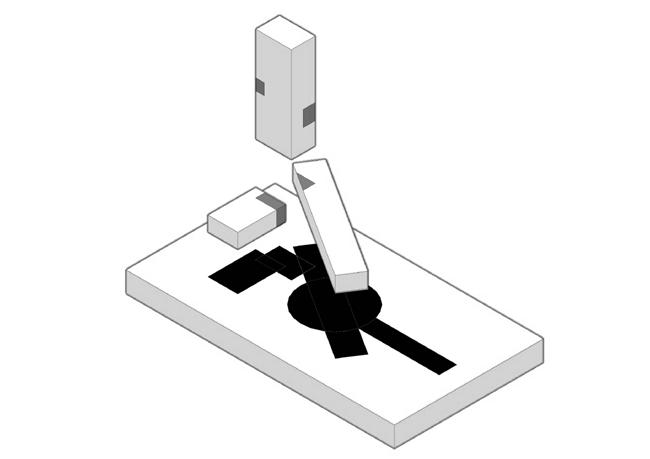

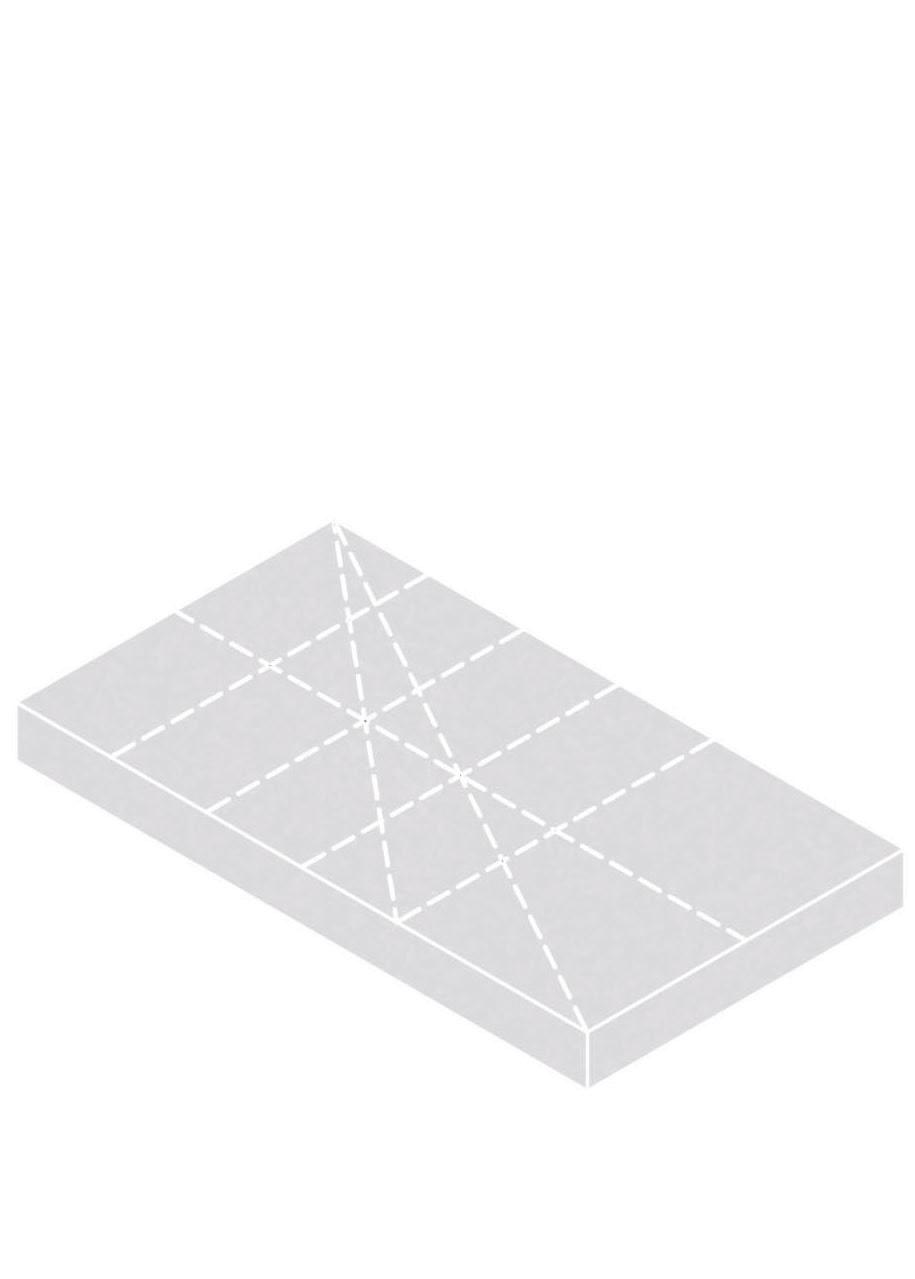

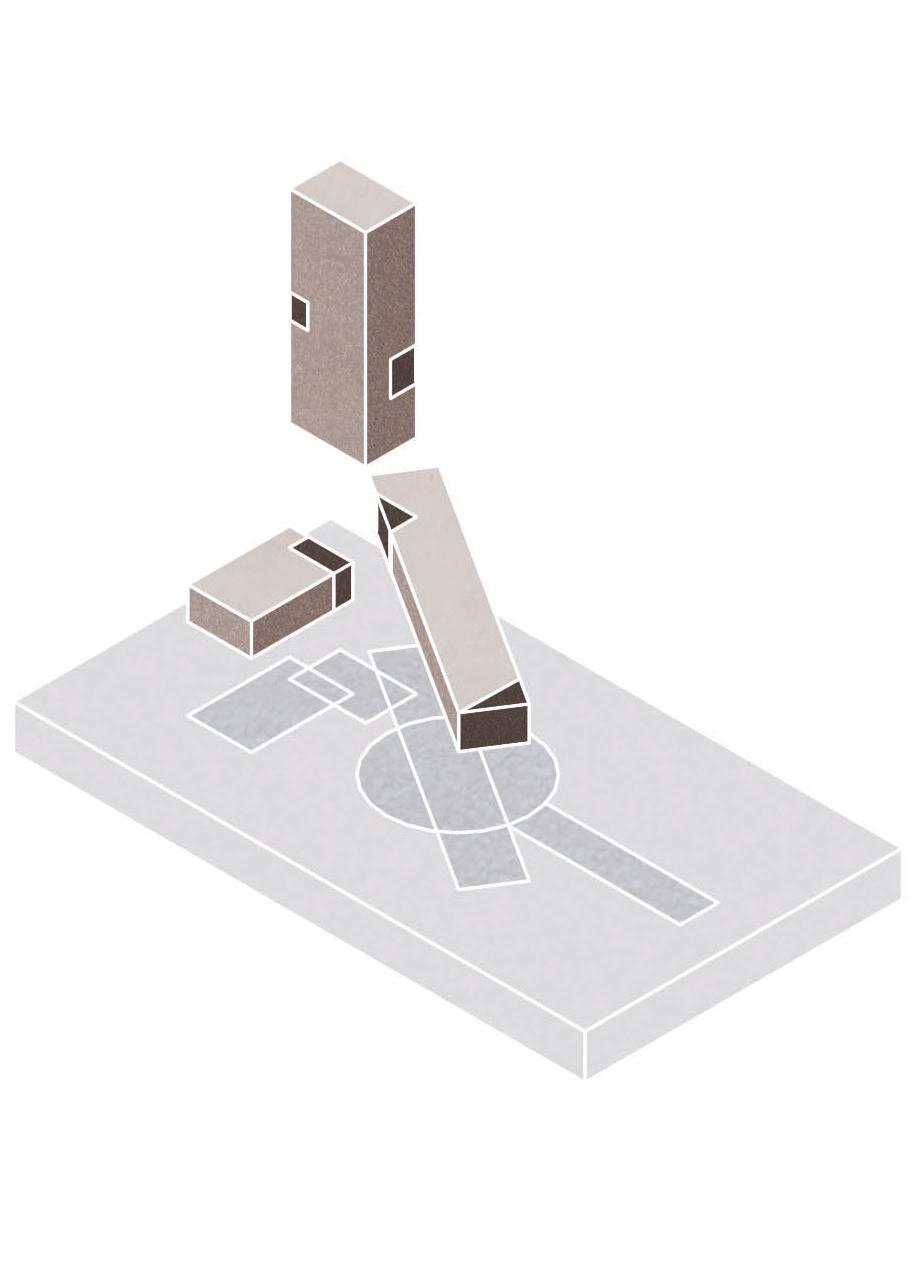

DEFINICIÓN DE EJES

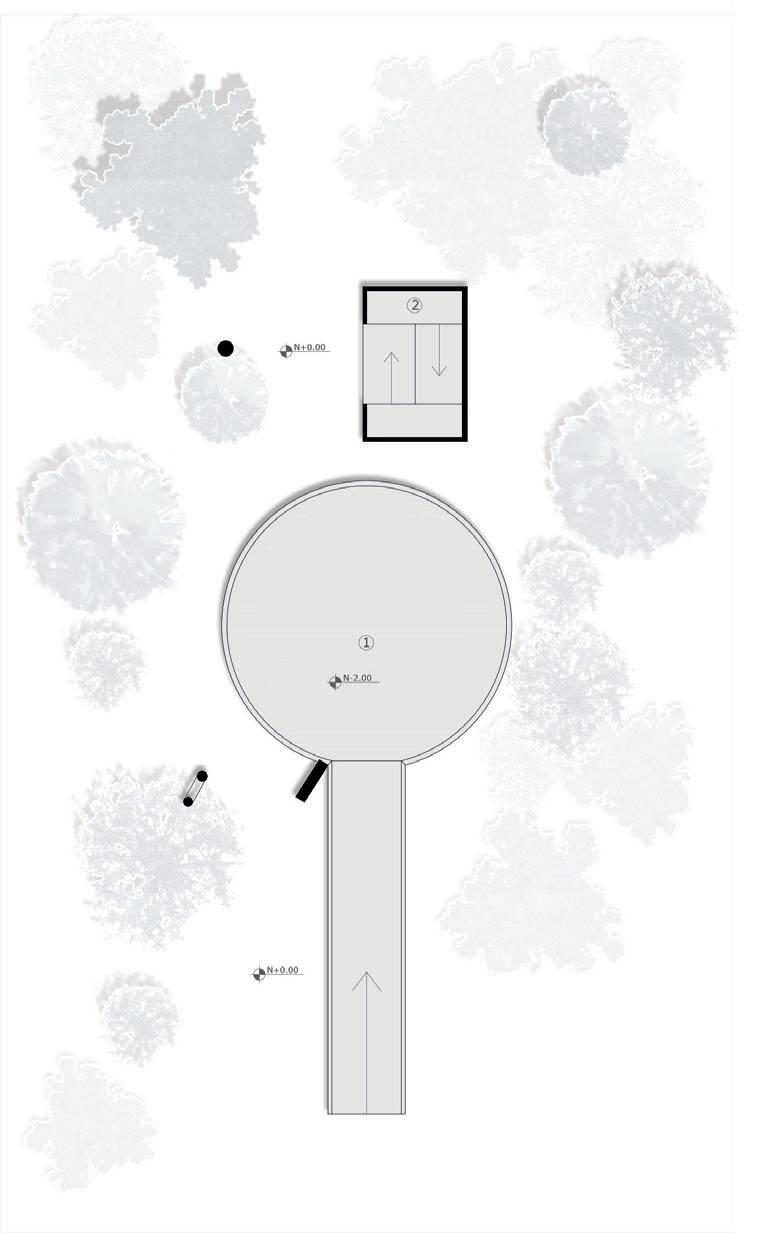

En un terreno de 45m x 25m se establece una malla de 7 ejes, ortogonales y diagonales que van a configurar la forma.

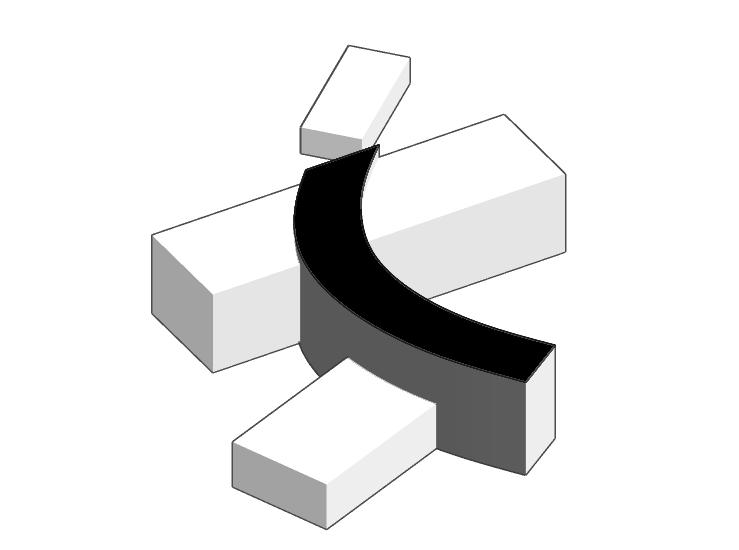

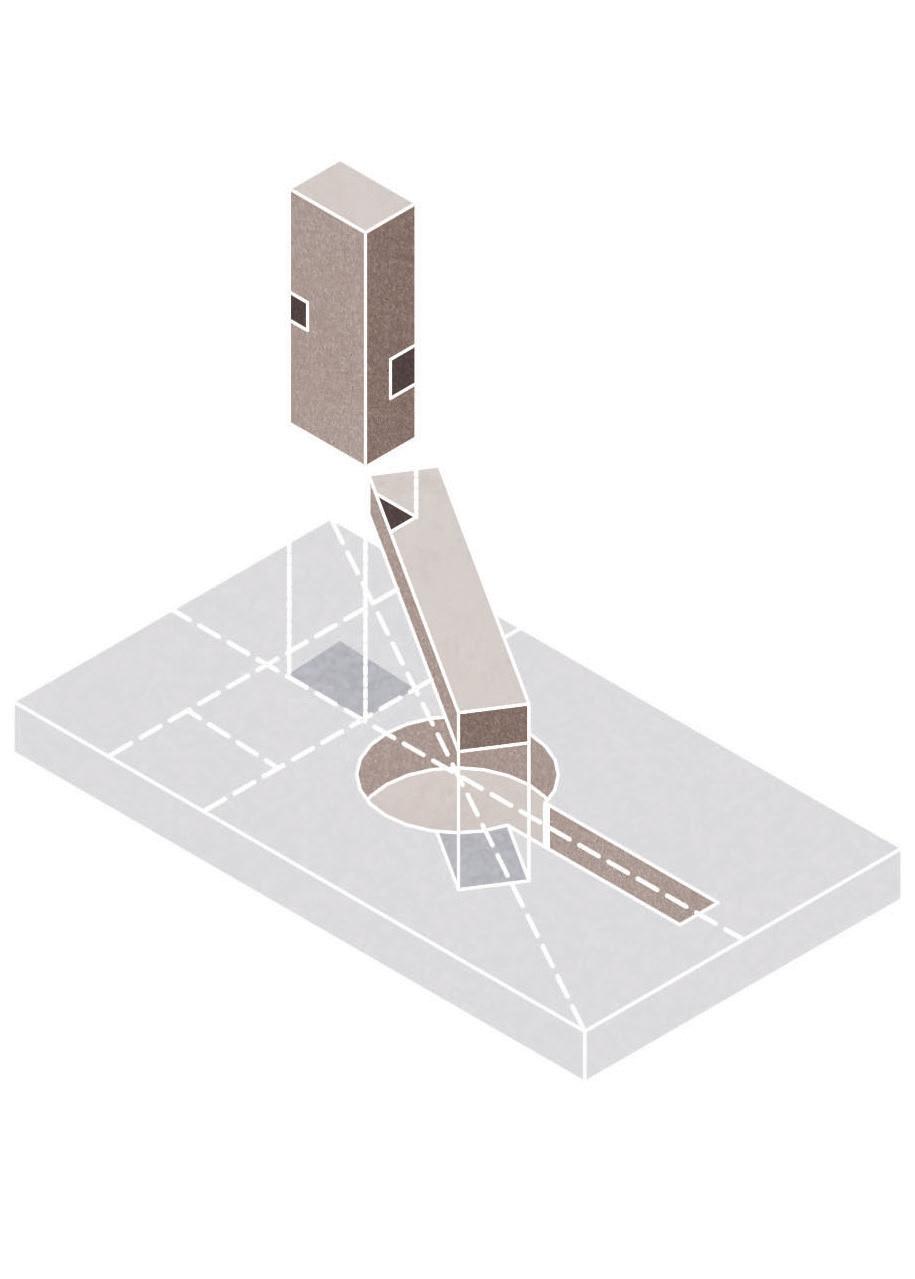

JERARQUÍA

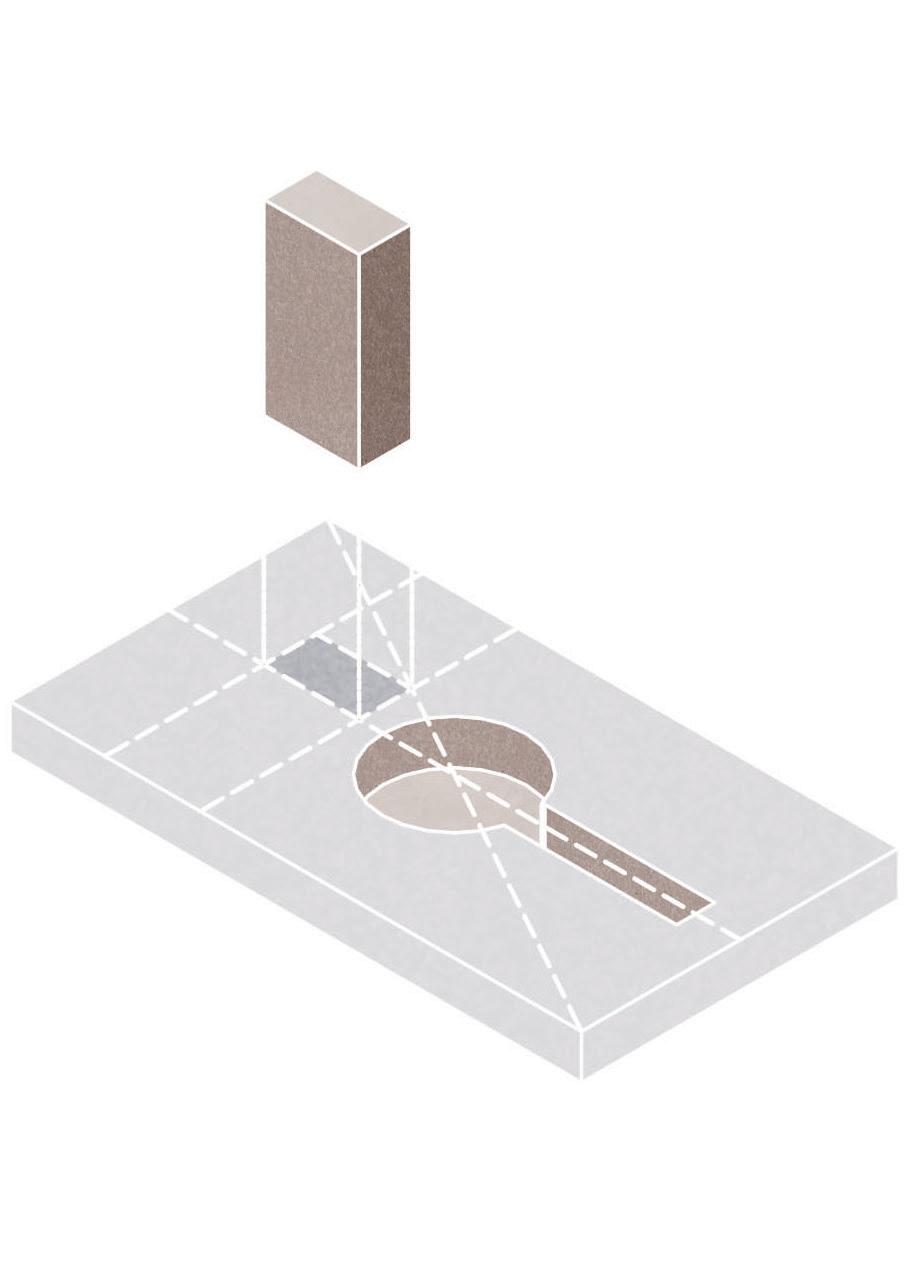

Con un cubo alargado de 15m de altura, marcamos la jeraquía en el espacio, además, en el centro de los ejes principales se sustrae un cilindro.
03
pRocEso DE DisEÑo
ANOMALÍA

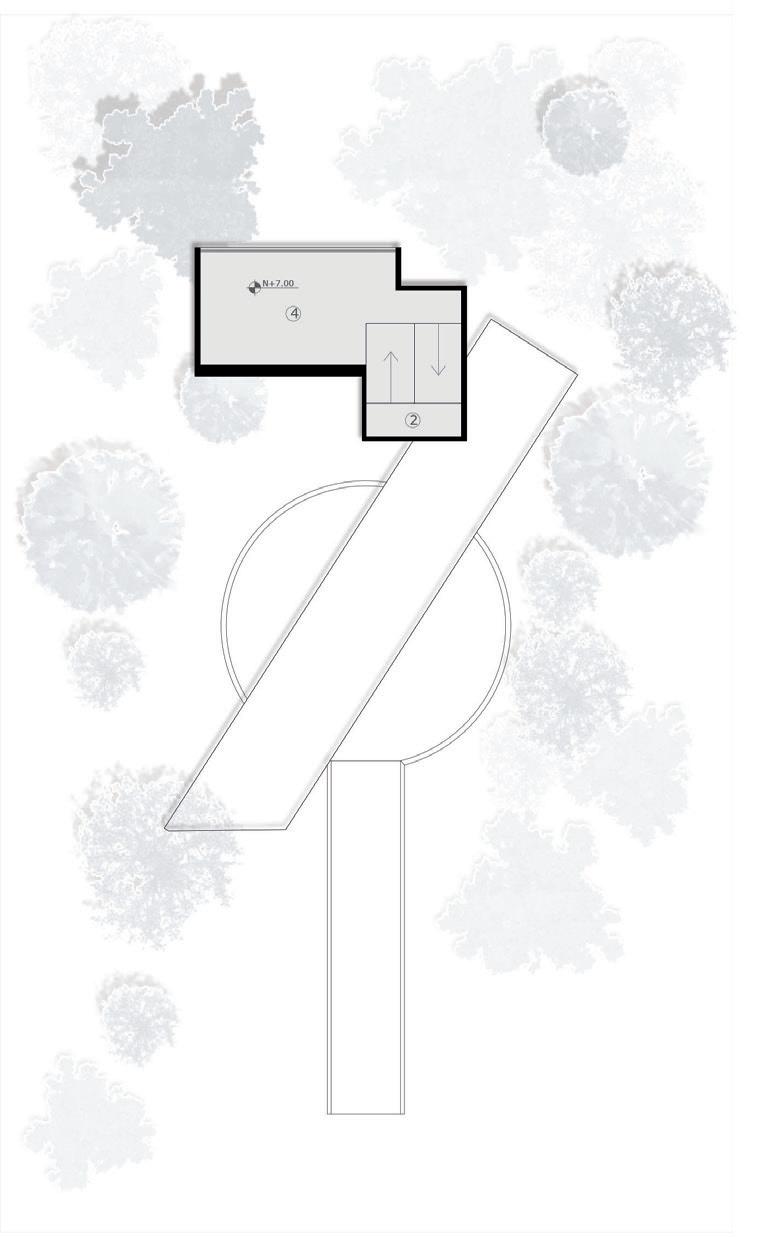

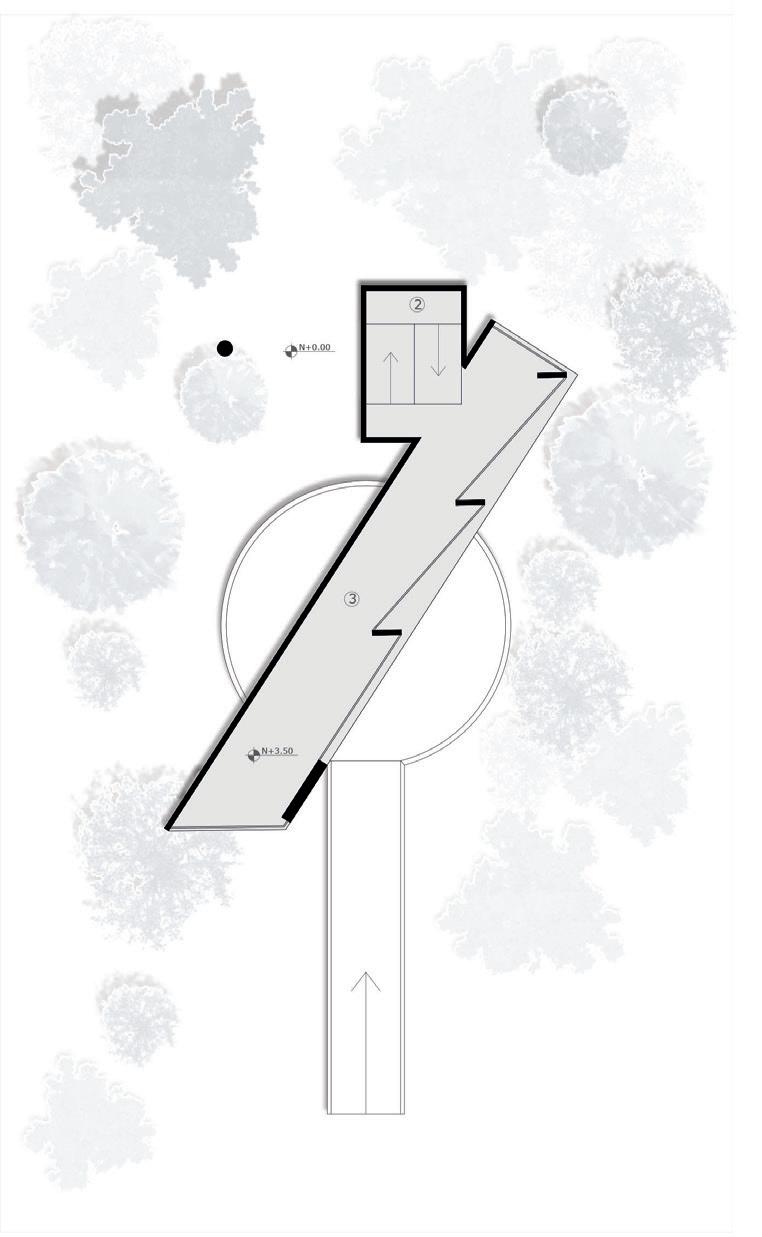

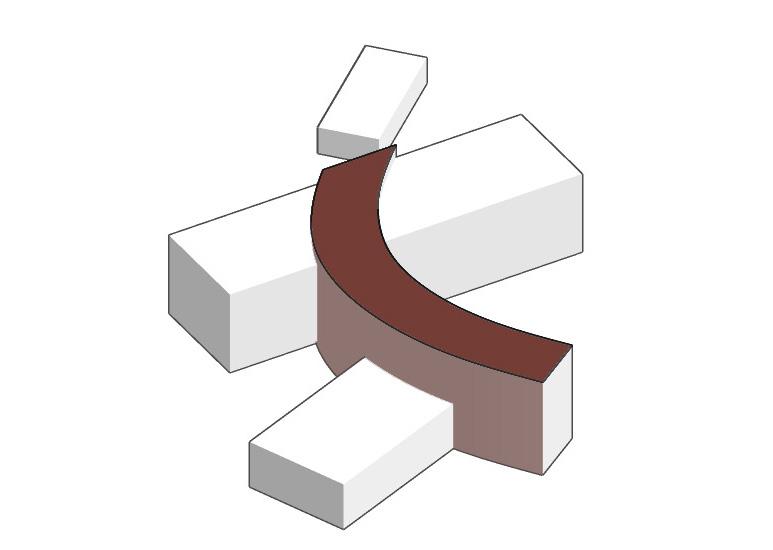

En el eje diagonal resalta una forma que atraviesa la mitad del terreno, contrastando con la forma anterior pero sin quitarle valor.

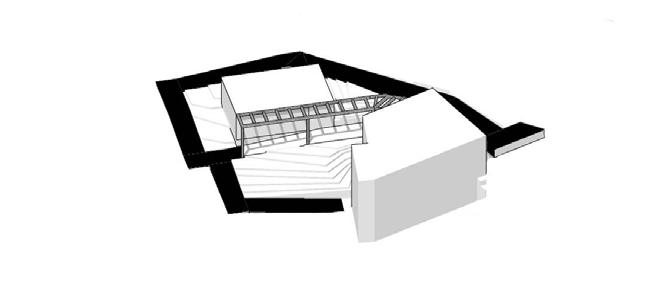

SUPERPOSICIÓN
Entre todas las formas colocadas, se sustraen ciertas zonas para combinar el espacio y armonizar como se combinan las formas.
2020-2022
MI TRABAJO
