Me caracterizo por ser de personalidad tranquila, pensativo, creativo y saber cuestionarme las cosas para poder hacer constantemente cosas nuevas. Soy estudioso, estricto conmigo mismo y detallista, lo que me lleva a no conformarme nunca con un resultado sino a siempre perfeccionarlo. Me desenvuelvo muy bien trabajando en equipo tomando iniativas, colaborando incansablemente y respetando a todos por igual.
Experiencia Laboral. de Rosas + Piña Arquitectos (Mendoza, mayo 2023 - agosto 2024).
Carrera de Arquitectura, Universidad Nacional de Cuyo, Mendoza, Argentina.(2017 - actual). Idiomas.
Inglés intermedio-avanzado.
Estudiante de Arquitectura. alvaro.totter@gmail.com
@alvatotter
2616179719
00. Contenido.
01. Departamento B&B.
02. Restaurante La Cabrera.
03. Departamento en P. Central.

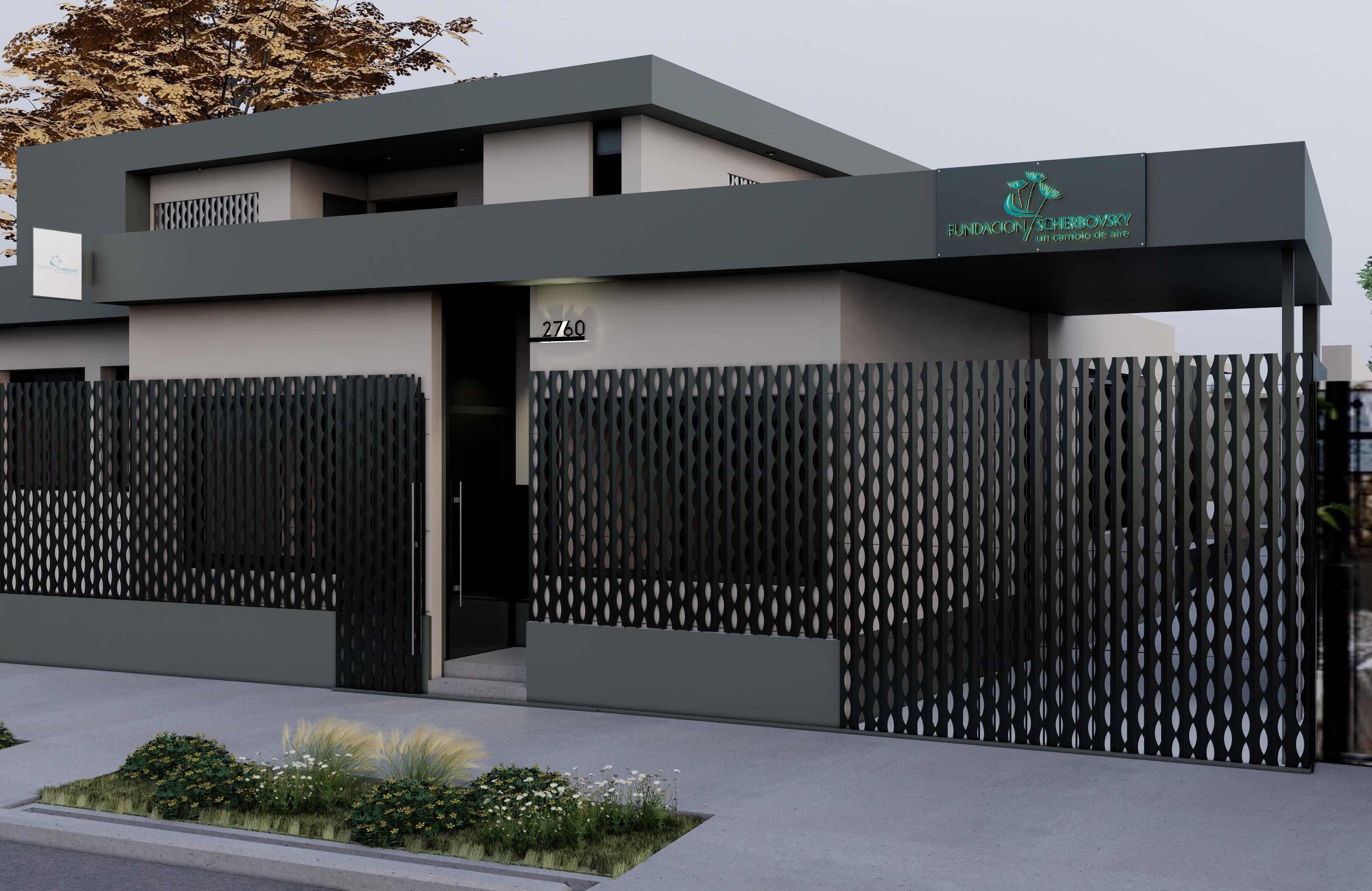

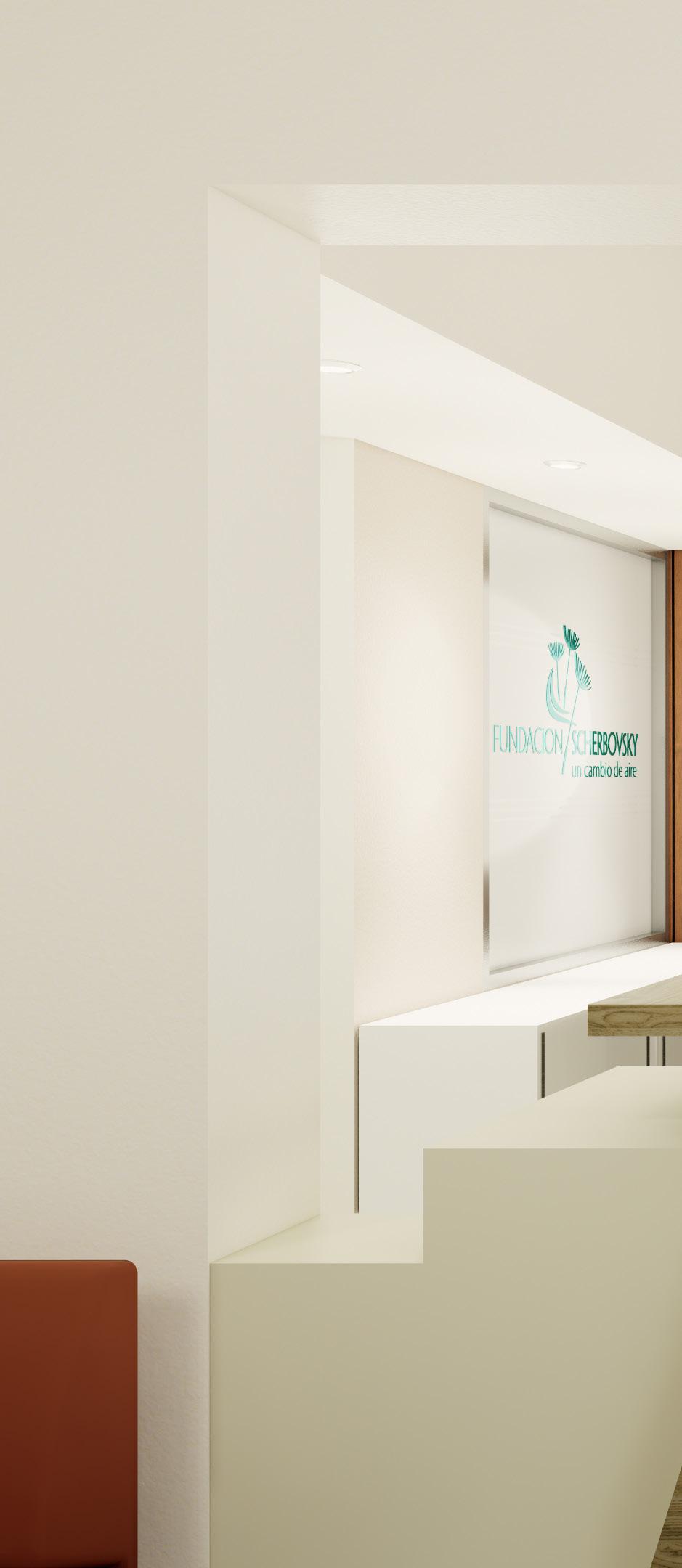

04. Fundación Scherbovsky.
01. Departamento B&B.
+ de Rosas + Piña Arquitectos.
+ Proyecto remodelacíon + interiorismo.
+ Calle Alem 19, Ciudad de Mendoza, Mendoza. + 2023.
Álvaro Totter

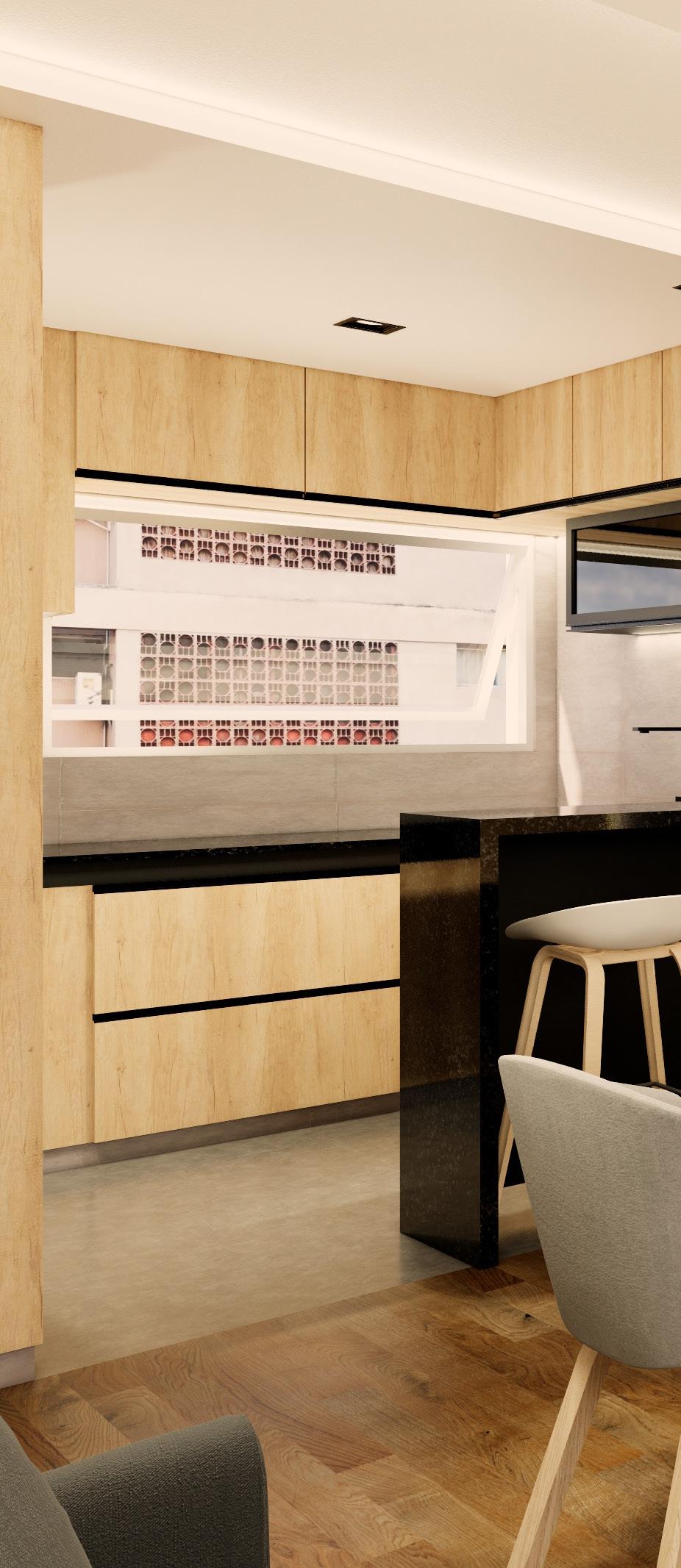

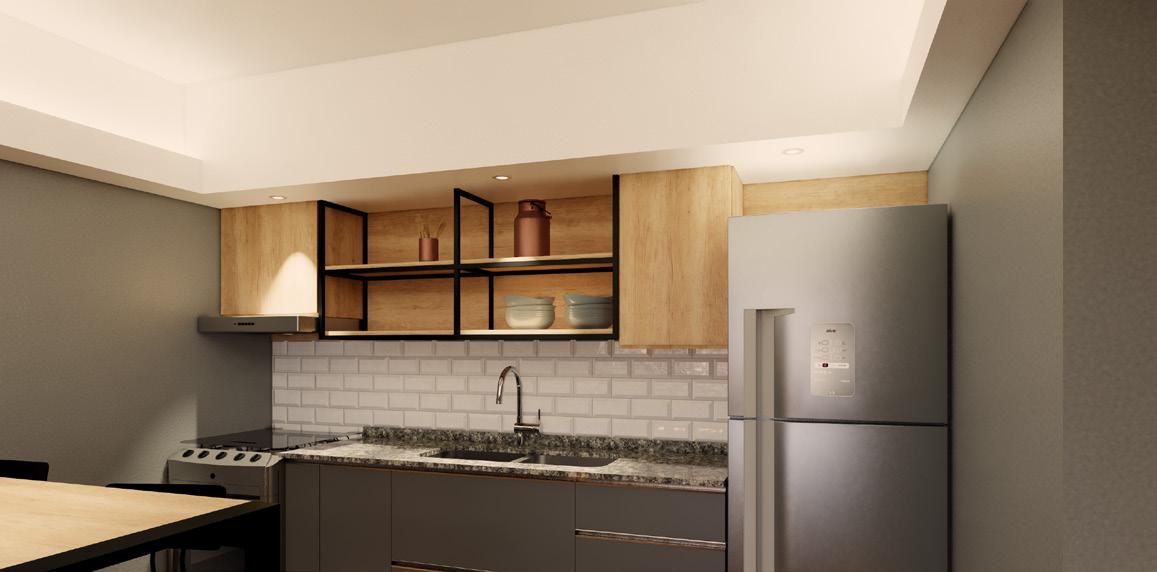

Vista integral de living, comedor y cocina.
El trabajo consta de la remodelación de un departamento monoambiente de más de 30 años ubicado en pleno centro de la Ciudad de Mendoza para su funcionaiento como destino de alojamiento para turistas. Ante un presupuesto que hay que cuidar, esto involucra cambios de un impacto menor, conservando algunos elementos existentes como algunos revestimientos de pisos, sacar provecho máximo de l sistema eléctrico existente y la conservación de la mesada de la cocina. Se propone para la renovación cielorrasos con gargantas difusas que permitan disimular las contundentes vigas estructurales del entrepiso, repintado de superficies hacia colores neutros y la reelaboración del mobiliario existente hacia uno con melaminas símil madera con caños estructurales negros.
Mi labor consistió en materializar la propuesta para compartir el proyecto con el cliente en una presentación, mediante la elaboración 3D de la propuesta, renderizado de imágenes y la realización de una planta fotorrealista del departamento.
Álvaro Totter

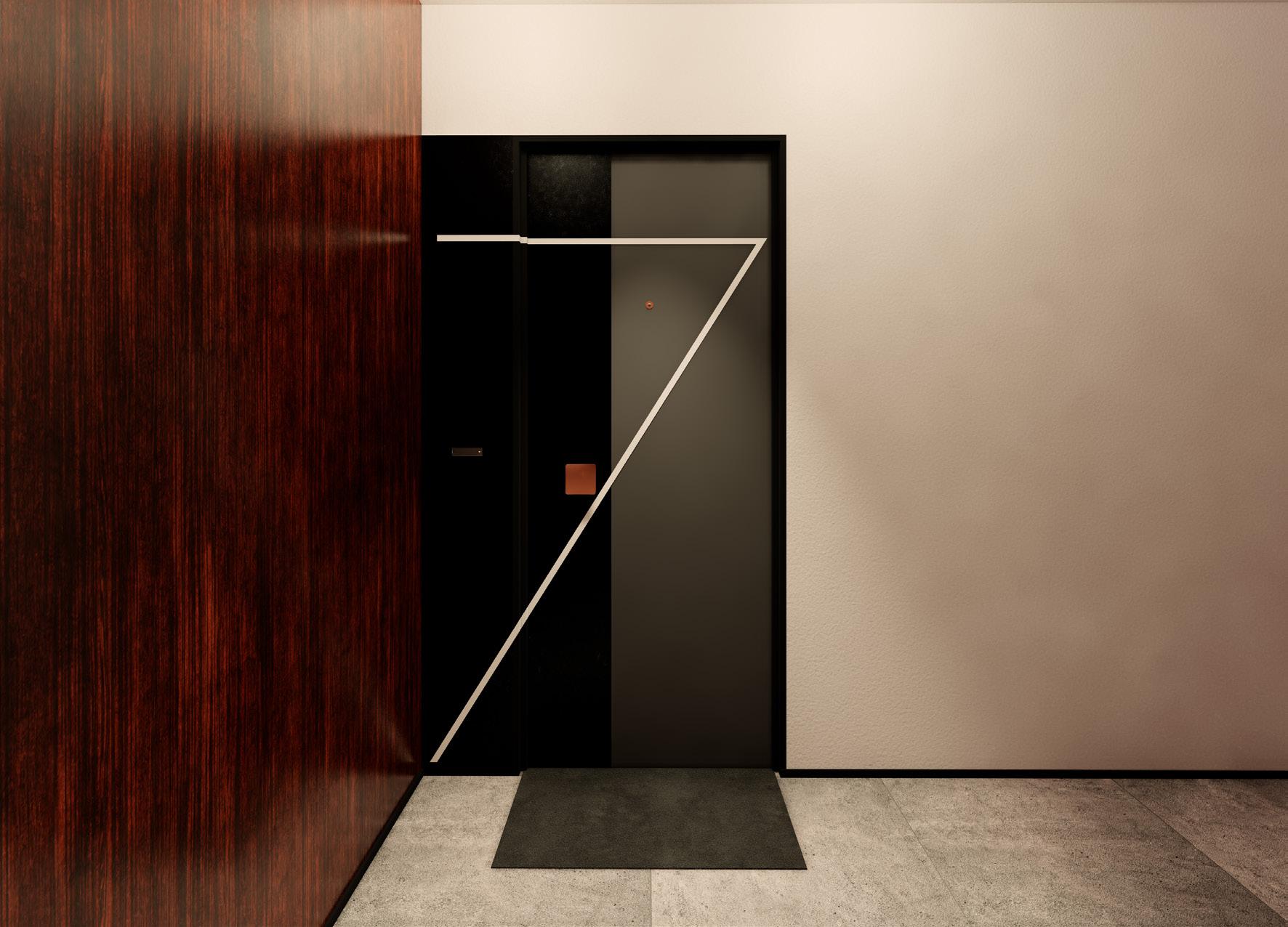

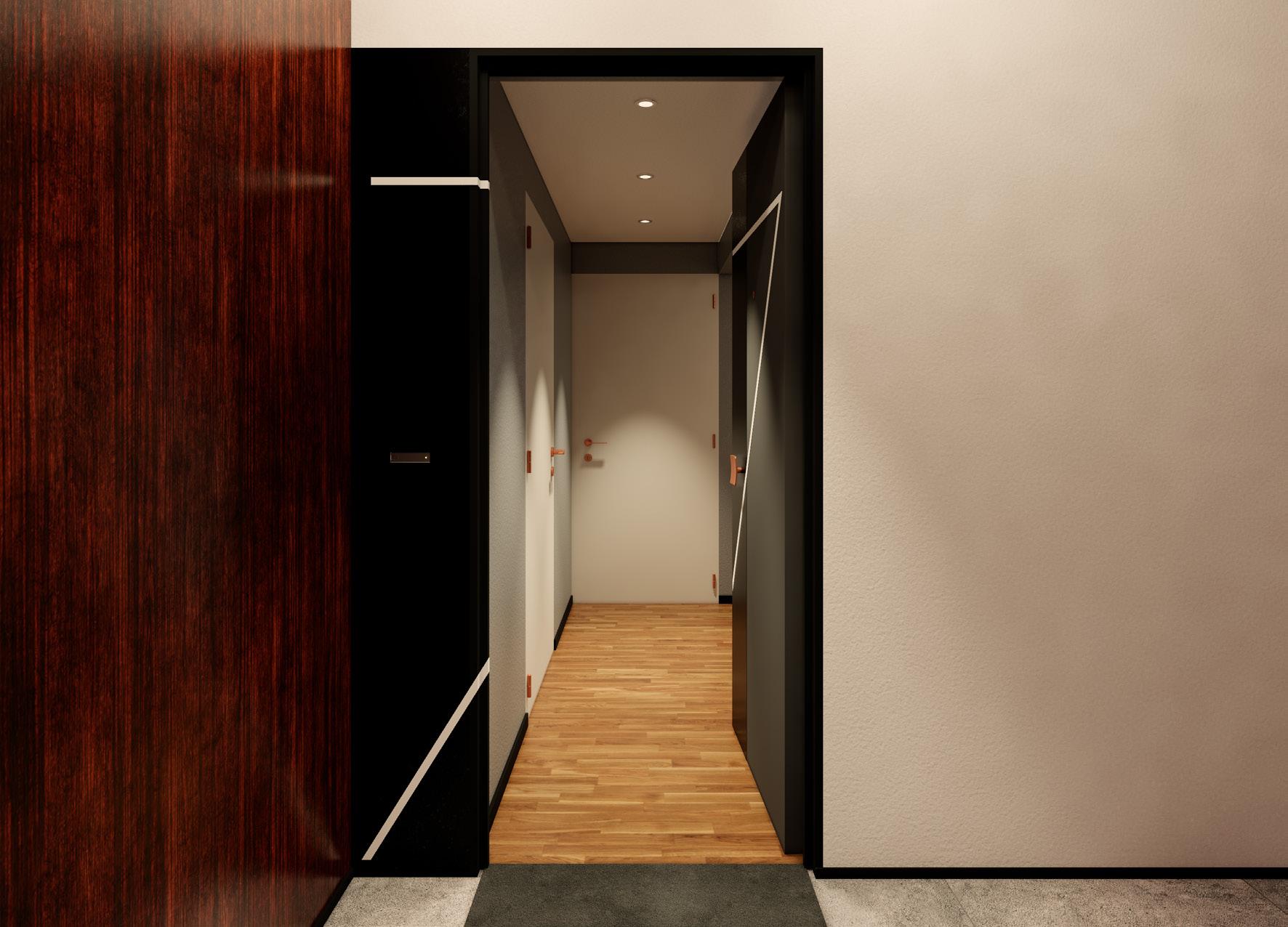

Vista frontal de ingreso.

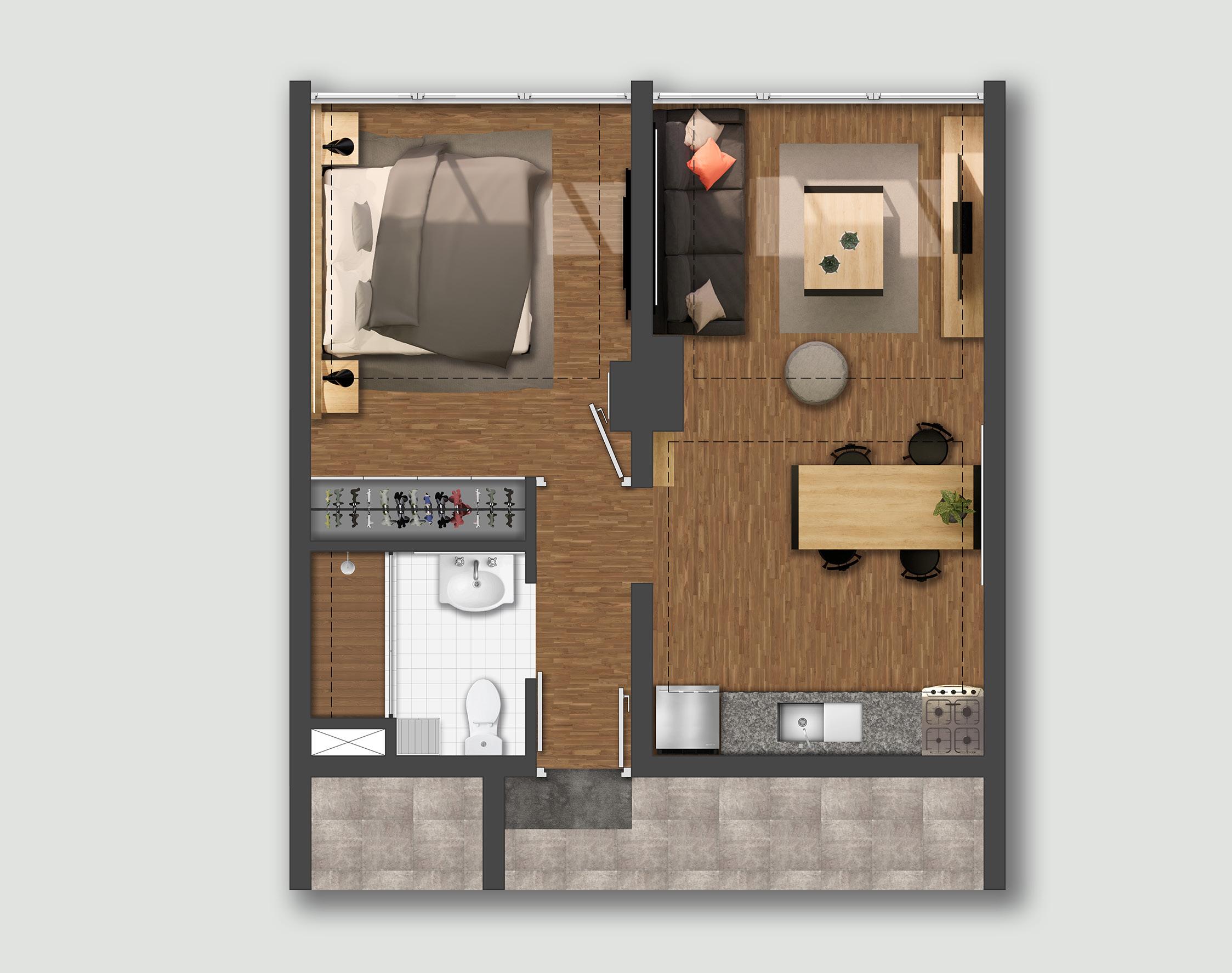

Planta artística de departamento.
Álvaro Totter

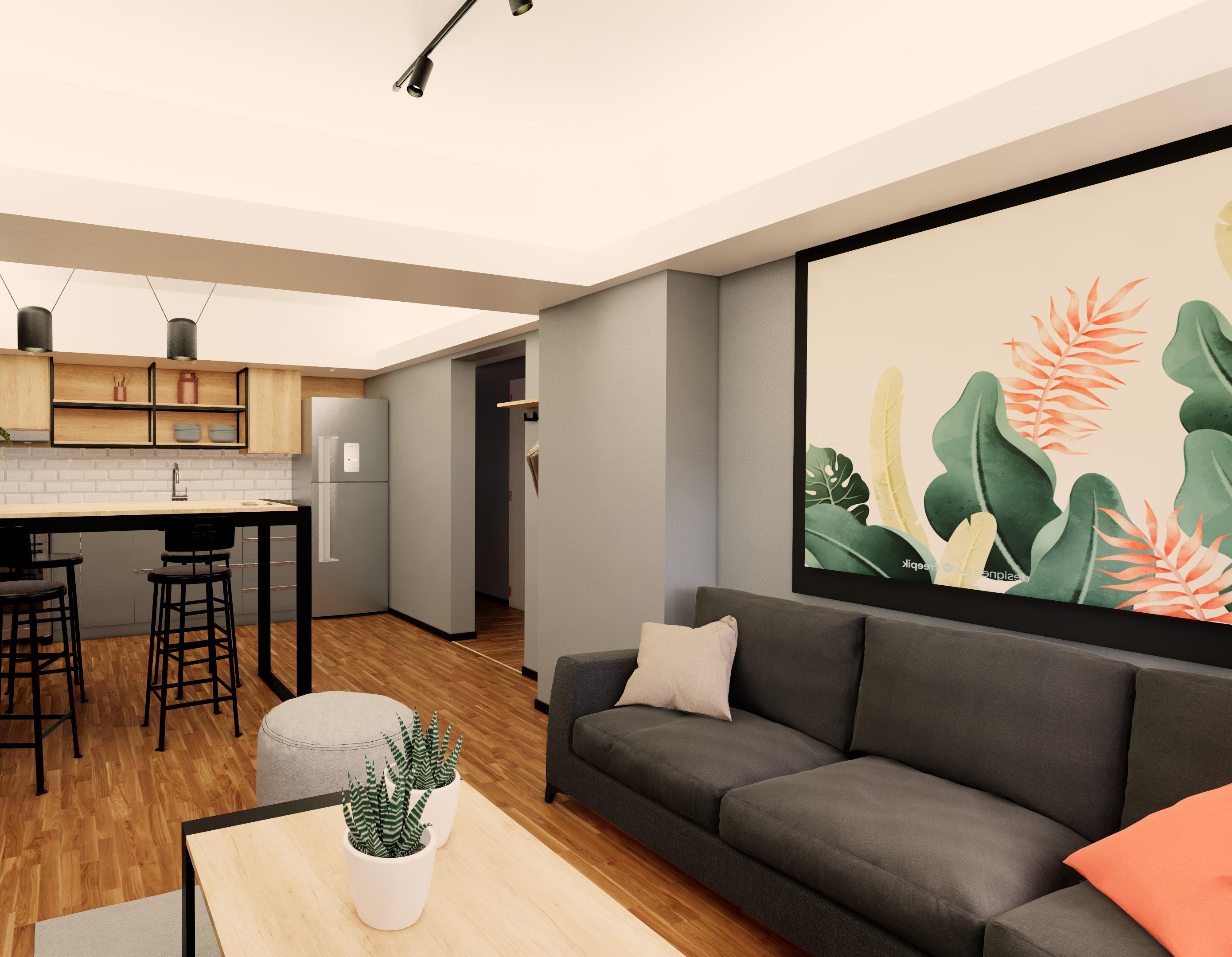

Vista living comedor.

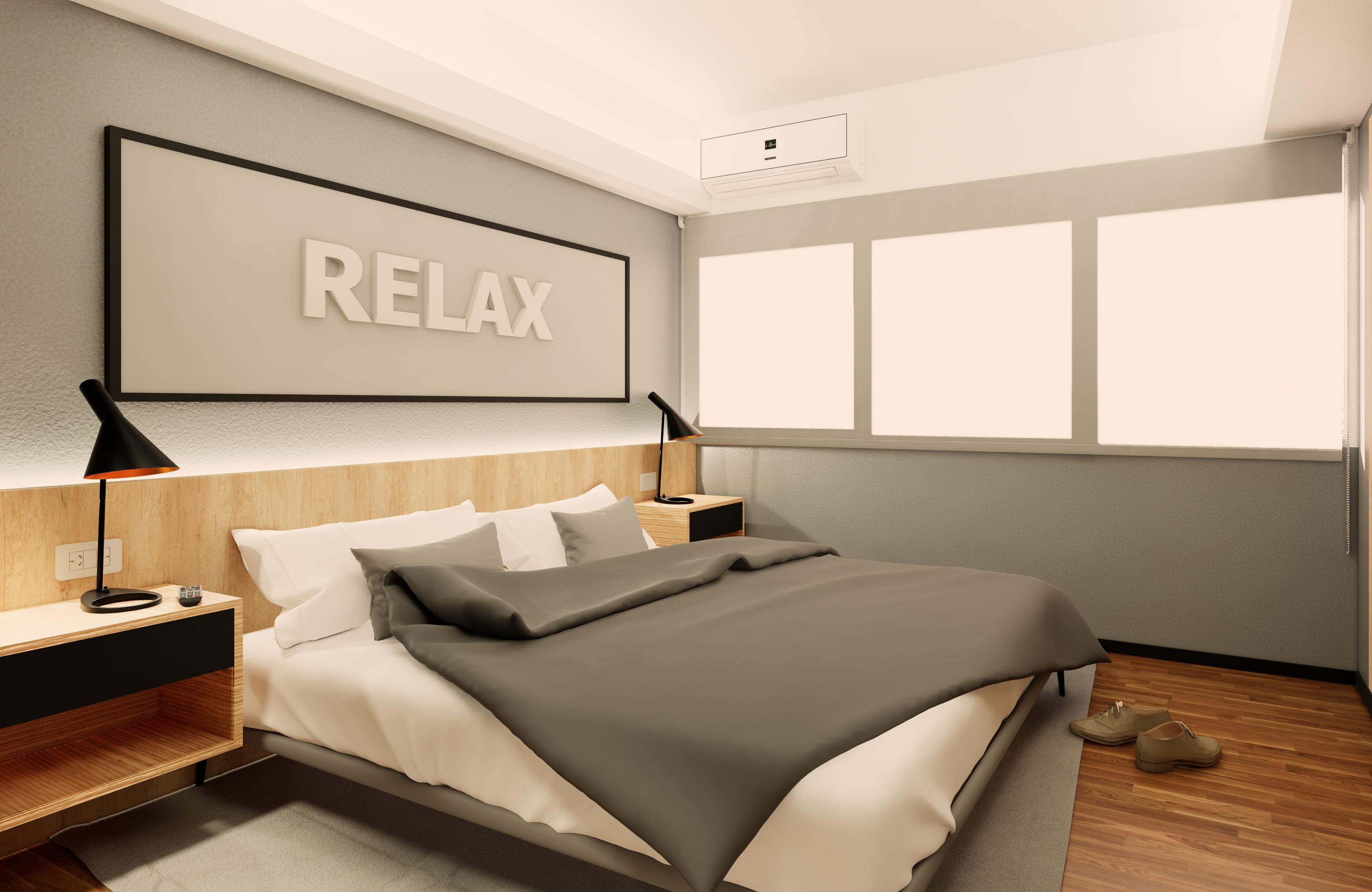

Vista dormitorio.
02. Restaurante La Cabrera.
+ de Rosas + Piña Arquitectos.
+ Proyecto interiorismo + proyecto ejecutivo.
+ Hotel Hualta, Calle Primitivo de la Reta 1007, Ciudad de Mendoza, Mendoza. + 2024.
Álvaro Totter

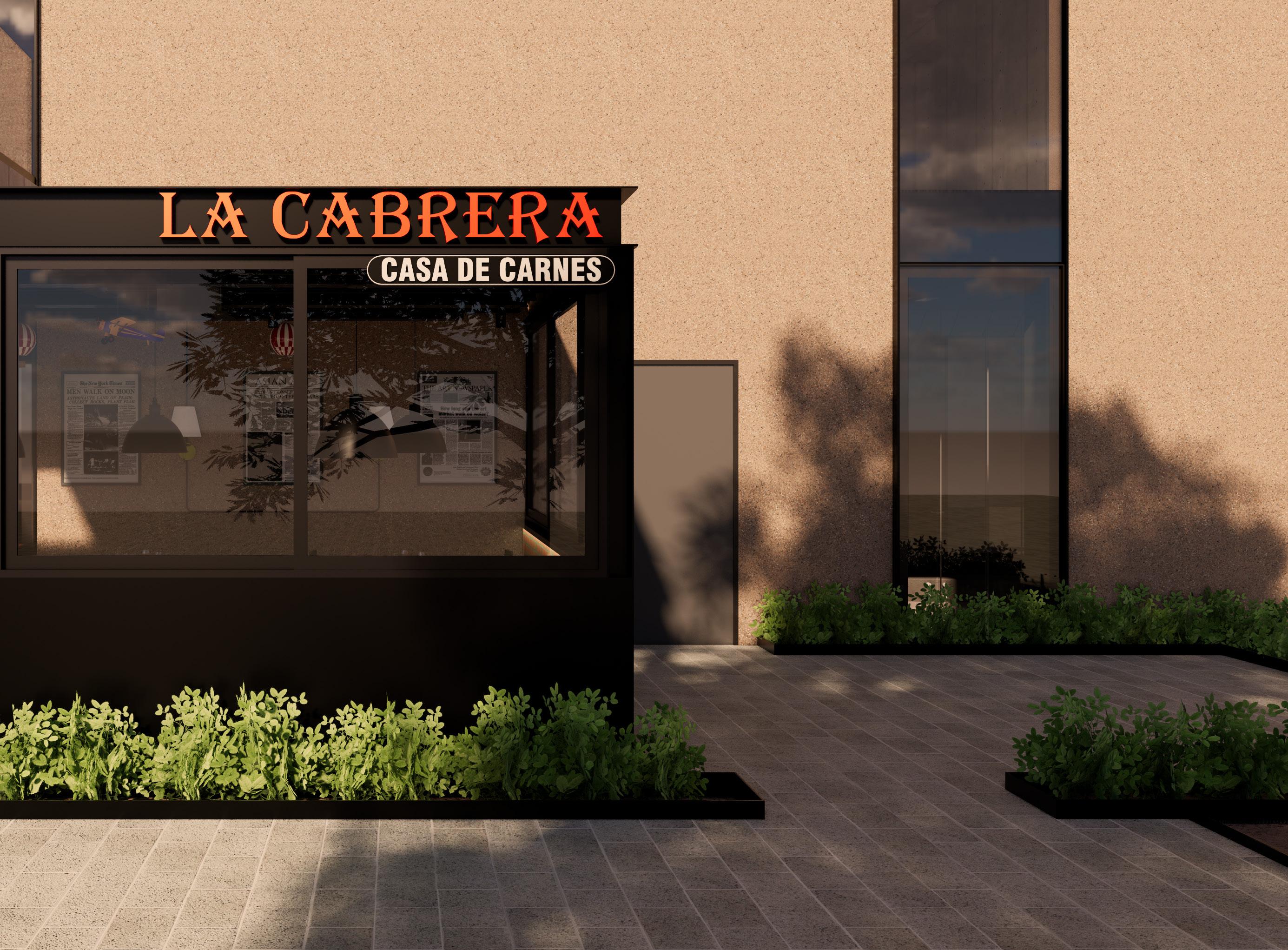

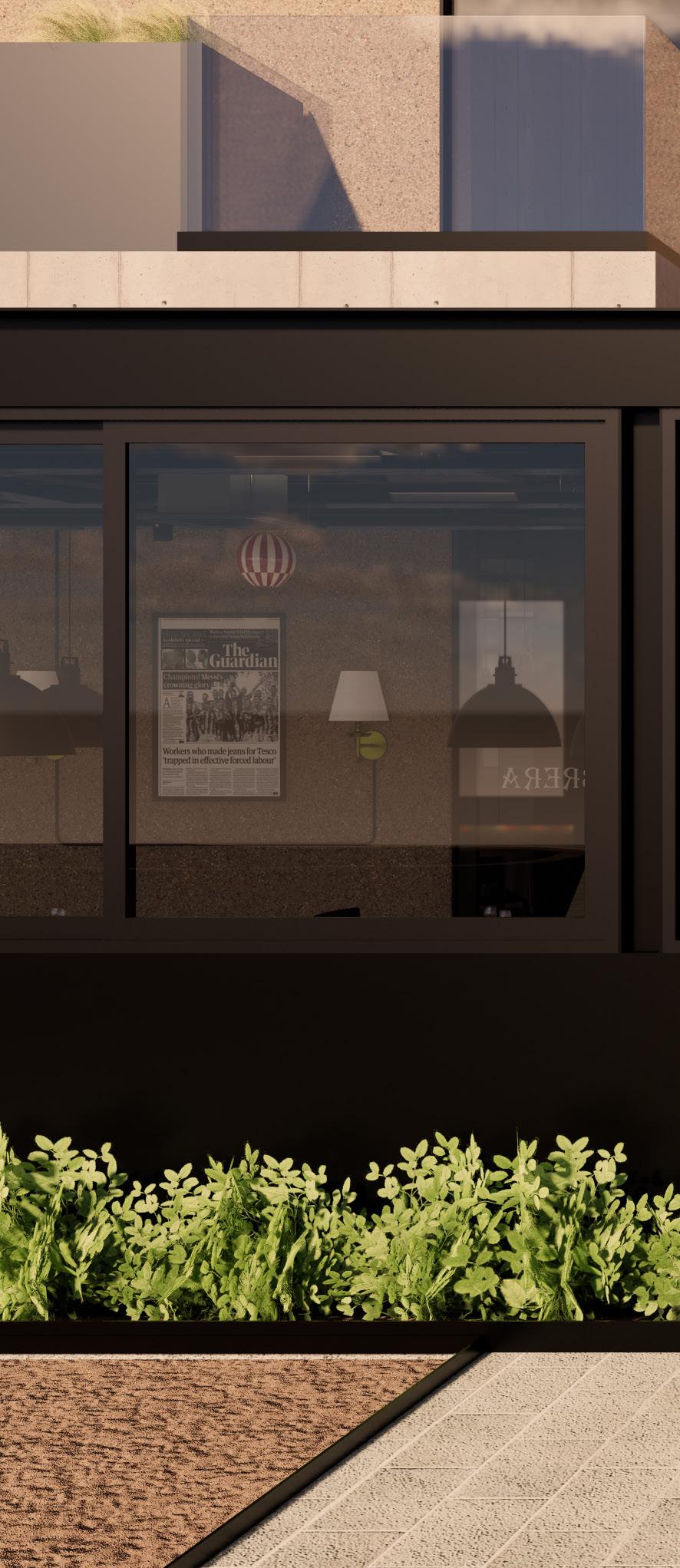

Vista exterior de expansión del restaurante sobre patio del hotel.
En el nuevo Hotel Hualta, perteneciente al dueño del Sheraton de Mendoza y ubicado en la misma cuadra de este, en Ciudad, un renombrado restaurante de carnes argentino llamado La Cabrera conseciona el espacio del restaurante del hotel para ocupar su lugar. Con este restaurante, esta cadena desembarca por primera vez en la provincia de Mendoza. El proyecto consta de la adaptación del espacio interior del hotel mediante decoración característica de la cadena para que ocupe el sector interior del restaurante y la ampliación hacia el patio del hotel mediante una galería que amplía la capacidad de mesas del restaurante.
En este encargo me tocó resolver la visualización 3D y el proyecto ejecutivo del sector de ampliación sobre el patio del hotel, presentandose en el camino la resolución de detalles tales como el diseño del mobiliario, distintos colgantes de cielorraso, sector de parrilla, barra, etc.

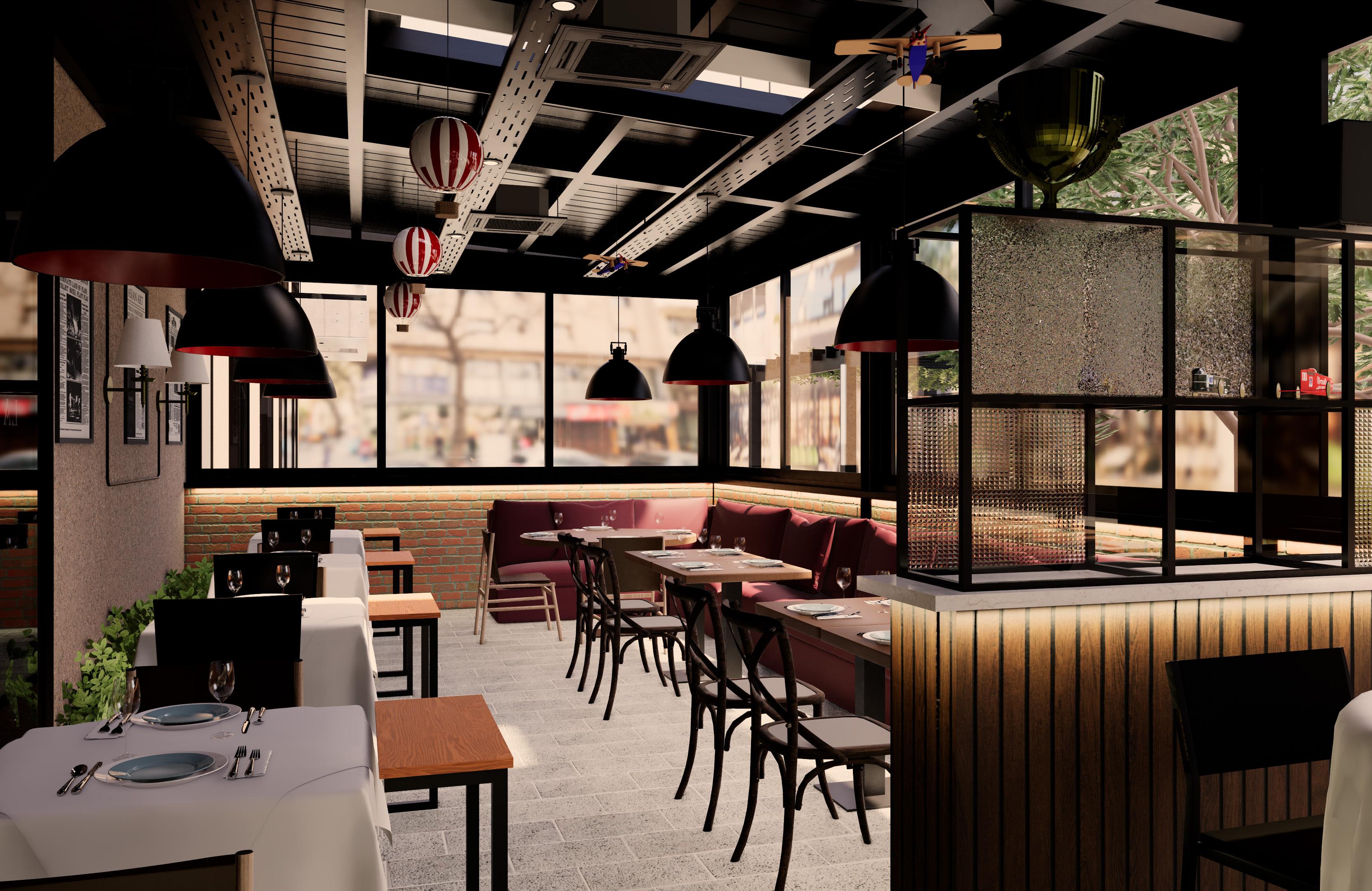

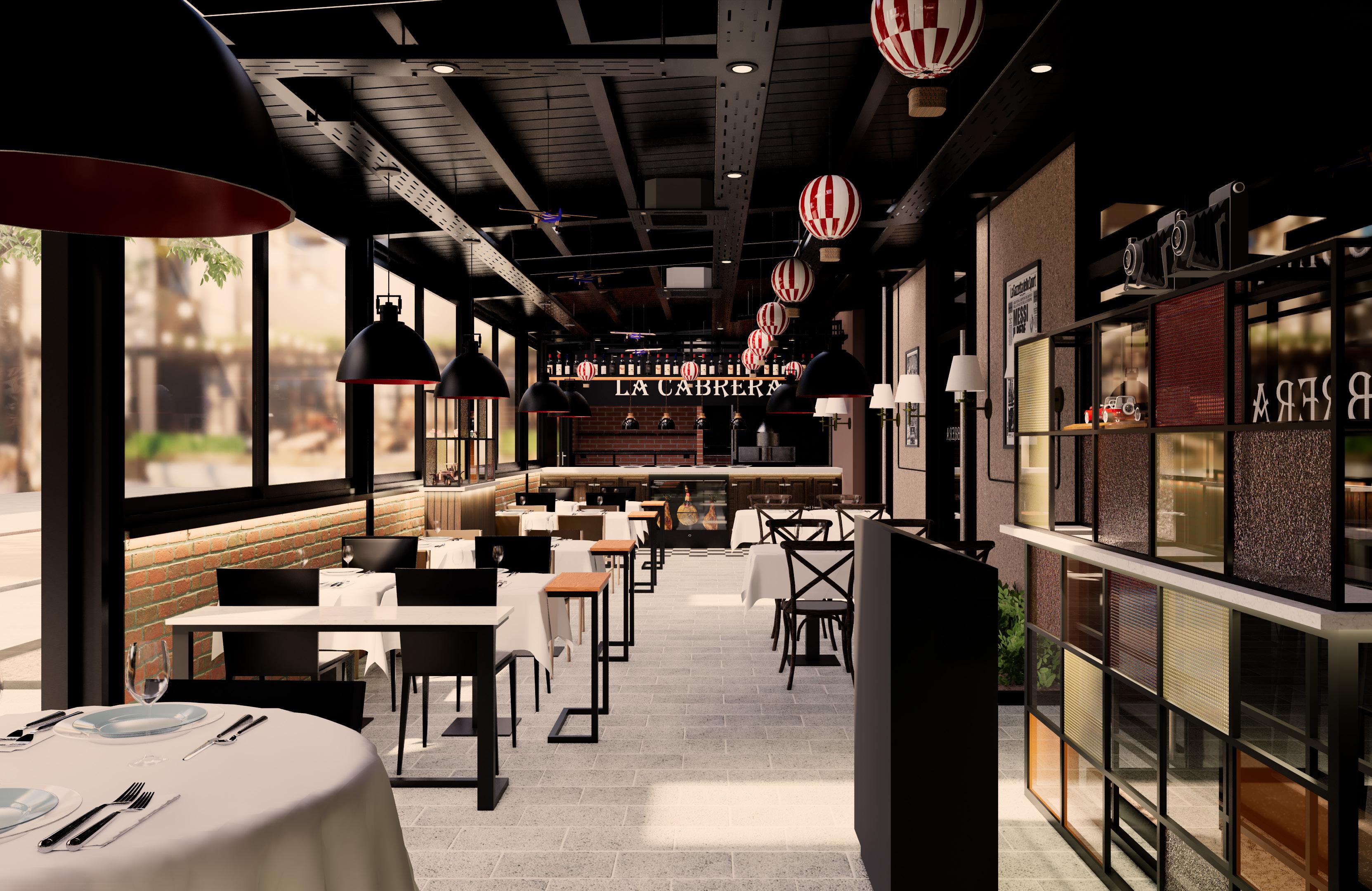

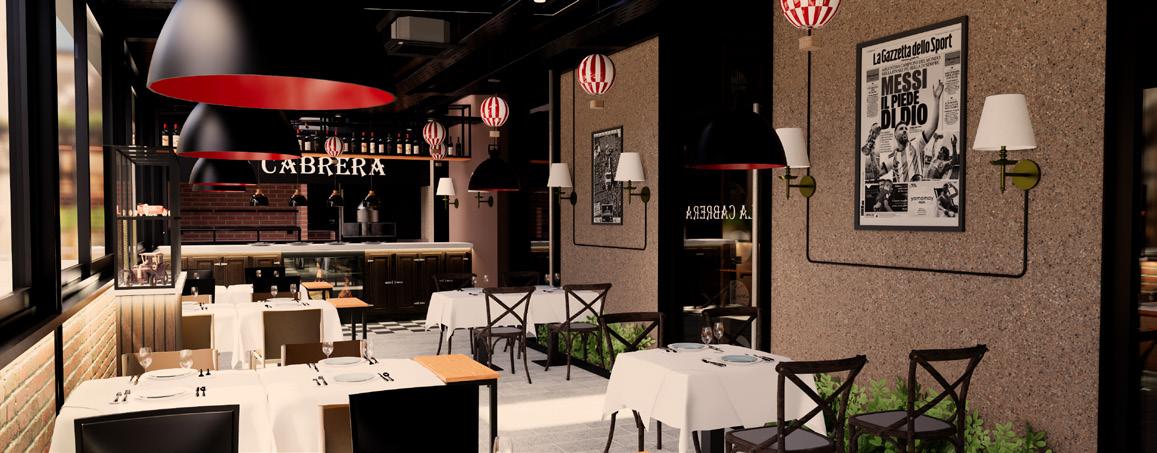

Vista interior de expansión de restaurante 1.
Referencias:
1. Mesada de placa de neolith arctic white 12mm.
2.
3. Placa cementicia de base 10mm.
4. Placa cementicia de base 10mm con acabado de pintura negra.
5. Estructura de soporte para vidrio de caño estructural cuadrado 20x20mm con acabado de pintura negra.
6. Estructura de base de caño estructural cuadrado 40x40mm.
7. Estante de metal desplegado.
8. Planchuela de acero para fijación de paños de vidrio.
9. Tira LED en perfil de aluminio con difusor.
10. Paño de vidrio tonalizado: amarillo claro.
11. Paño de vidrio tonalizado: naranja.
12. Paño de vidrio tonalizado: rojo oscuro.
13. Paño de vidrio tonalizado: tierra
acabado de pintura negra.
paños de vidrio.
5. Estructura de soporte para vidrio de caño estructural cuadrado 20x20mm con acabado de pintura negra.
9. Tira LED en perfil de aluminio con difusor.
10. Paño de vidrio tonalizado: amarillo claro.
6. Estructura de base de caño estructural cuadrado 40x40mm.
11. Paño de vidrio tonalizado: naranja.
7. Estante de metal desplegado.
8. Planchuela de acero para fijación de paños de vidrio.
a r q u i t e c t o s Instagram: sdr.arquitectura robertopigna.arq
PROPIETARIO:
HOTEL HUALTA / RESTAURANTE LA CABRERA
PROYECTO: UBICACIÓN:
AMPLIACIÓN Y REMODELACIÓN RESTAURANTE
PRIMITIVO DE LA RETA 1015, CDAD., MZA.
AUTORIZACIÓN DE SUS AUTORES.
REVISIÓN
OBSERVACIONES:
SMA4 MUEBLE DE EXHIBICIÓN BASE VIDRIADA S/ESC.
Vista interior de expansión de restaurante 2.
A A
Planta técnica de barra.
Vista frontal de barra.
VISTA FRONTAL en CORTE Esc 1:20 VERIFICAR MEDIDAS EN OBRA
Luz de local entre antepecho y pleno de instalaciones. VERIFICAR MEDIDAS EN OBRA
Referencias:
Referencias:
Mesada
Mesada
Tablero
Tablero
Placa
Estructura 40x40mm.
Estructura 40x40mm.
Estructura 30x60mm.
Estructura 30x60mm.
Estructura cuadrado
Estructura cuadrado
Estructura 30x30mm
Estructura 30x30mm
Puerta nogal.
Bisagra
Manija
Zócalo
Zócalo
Maduradora 574x595x890mm.
Maduradora 574x595x890mm.
Heladera
Panel de
Placa
Puerta nogal.
Bisagra
Manija
Heladera
Vista de barra + parrilla de restaurante.
base de hormigón = Nivel cantero perimetral de
Referencias:
Referencias:
1. Cuerpo de chapa plegada 5mm con color negro sobre 2 manos de antióxido s/detalle.
1. Cuerpo de chapa plegada 5mm con acabado de esmalte color negro sobre 2 manos de antióxido con calados s/detalle.
2. Perfil de aluminio embutible pintado policarbonato opal. Espesor 21.7mm.
2. Perfil de aluminio embutible pintado idem tótem con difusor policarbonato opal. Espesor 21.7mm.
3. Iluminación difusa con tira LED.
3. Iluminación difusa con tira LED.
4. Gráfica de Hotel con calado láser en policarbonato.
4. Gráfica de Hotel con calado láser en chapa y difusor policarbonato.
5. Módulos intercambiables 147mm alto sistema de encastre invisible acabado laser en chapa y difusor de policarbonato.
5. Módulos intercambiables 147mm alto cada 150mm sistema de encastre invisible acabado idem Totem con laser en chapa y difusor de policarbonato. Altura de texto
6. Chapa plegada 2mm de soporte de iluminación.
6. Chapa plegada 2mm de soporte de
7. Chapa forma T de soporte para módulo
7. Chapa forma T de soporte para módulo de chapa calada.
8. Estructura de caño cuadrado 70x70mm.
8. Estructura de caño cuadrado 70x70mm.
9. Platina de anclaje a base de acero espesor 5mm.
9. Platina de anclaje a base de acero
10. Base de hormigón armado s/cálculo.
10. Base de hormigón armado s/cálculo.
11. Armadura de acero nervado s/cálculo.
11. Armadura de acero nervado s/cálculo.
12. Tapa rebatible con cerradura para interna chapa y acabado idem Tótem.
12. Tapa rebatible con cerradura para acceso a artefactos interna chapa y acabado idem Tótem.

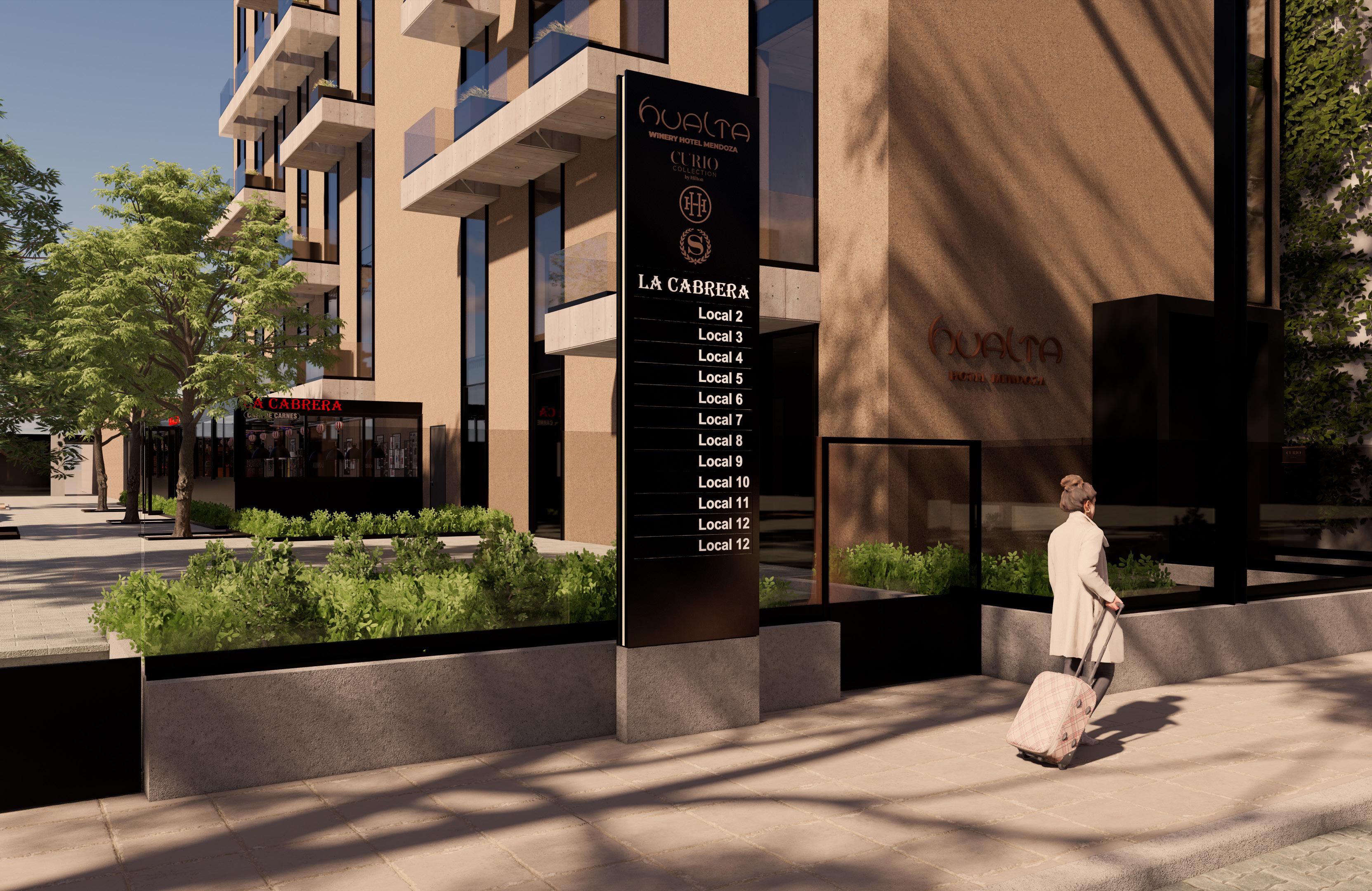

Vista tótem de ingreso exterior a patio del hotel.
03. Departamento en Parque Central.
+ de Rosas + Piña Arquitectos.
+ Proyecto remodelacíon + interiorismo.
+ Avenida Bartolomé Mitre 2584, Ciudad de Mendoza, Mendoza.
+ 2024.
Álvaro Totter

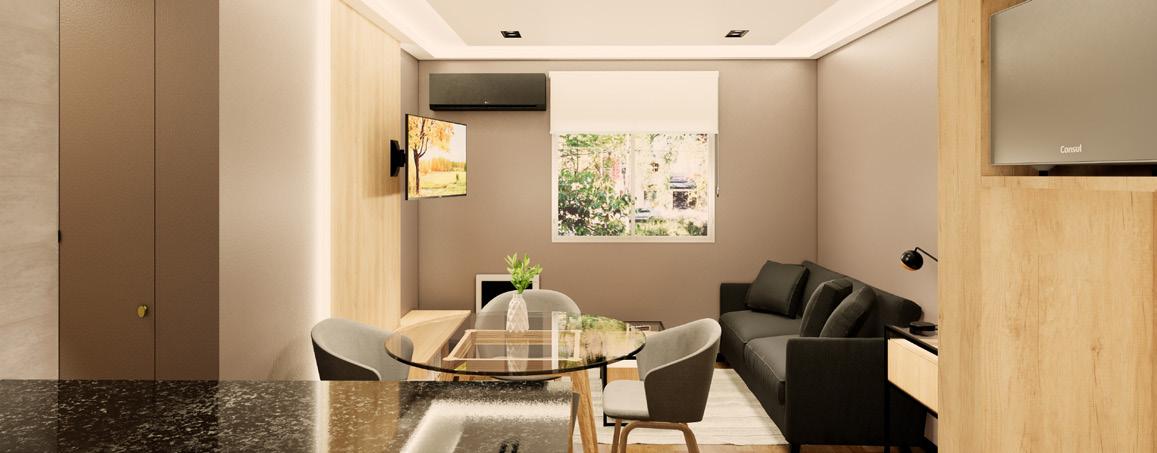

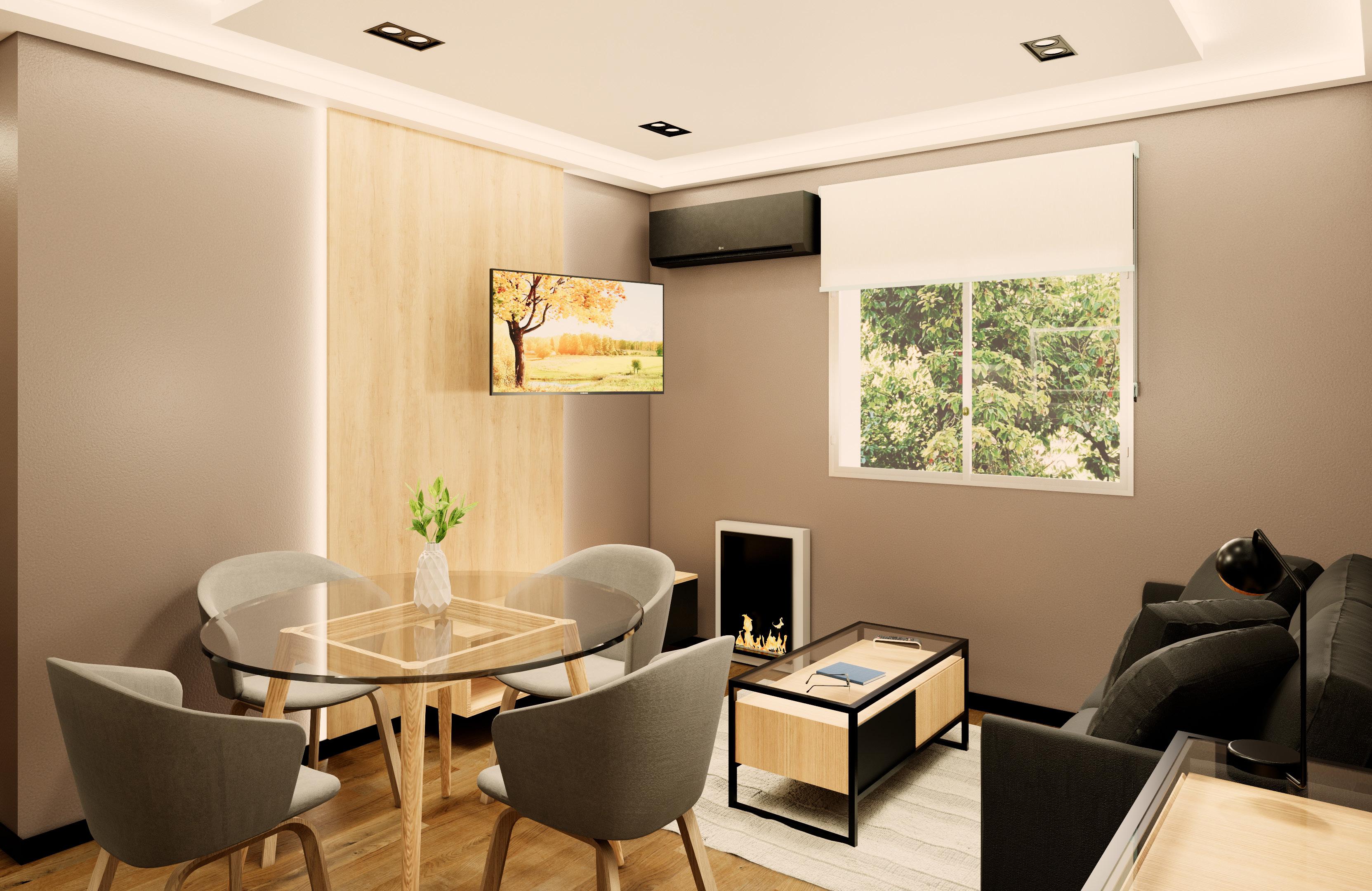

Vista integral de living, comedor y cocina.
En uno de los icónicos bloques de vivienda colectiva que se encuentran cerca del Parque Central, se presenta la necesidad de un cliente de remodelar el departamento que posteriormente habitaría. Los bloques de vivienda en cuestión tienen más de 50 años, y el departamento se presenta como un vivo testimonio de la época conservando todos los muebles y decorados originales. El objetivo es la remodelación total de todos los espacios, con nuevo moviliario, revestimientos y usos adaptados para empatar su apariencia con las tendencias de nuestros tiempos en materia de diseño de interiores.
Mi trabajo consistio en materializar por completo la propuesta de diseño de interior en todos los ambientes mediante distintas documentaciones en planta, corte y vistas 3D.
de living comedor 1.
Vista
Referencias:
1. Puerta de ingreso existente con mirilla y marco y hoja con acabado de pintura color negro.
2. Picaporte de puerta de ingreso con terminación de acero cromado.
3. Perchero mural de piezas de madera natural desfasadas con acabado de pintura color negro.
4. Mesa de arrime con mesada de vidrio, estructura de soporte de caño de acero 20x20mm con acabado de pintura color negro y cajonera de panel de madera MDF 18mm enchapado en melamina símil madera con 2 cajones, uno símil madera y otro de melamina negra satinado.
5. Espejo mural redondo 70cm diámetro a 1,25m de altura del piso.
6. Sillón de 3 plazas 1,90x0,80m con tapizado de tela color negro.
7. Mesa ratonera con mesada de vidrio, estructura de soporte de caño de acero 20x20mm con acabado de pintura color negro y cajonera de panel de madera MDF 18mm enchapado en melamina símil madera con 2 cajones, uno símil madera y otro de melamina negra satinado.
8. Alfombra 1,50x1,75m con patrón de tapizado sin especificar.
9. Mesa de comedor circular 1,20m diámetro con mesada de vidrio sobre patas y bastidor cuadrado de madera natural.
10. Silla de comedor con respaldo y asiento integrados tapizados en tela color gris medio y patas de madera.
11. Estufa.
12. Rack de TV de panel de MDF 18mm enchapado en melamina símil madera con cajón enchapado en melamina color negro satinado.
13. TV LED 42 pulg a 1,35m del piso sobre soporte de TV empotrado a muro con brazo articulable.
14. Falso muro liviano 10cm espesor con sistema de durlock de estructura galvanizada y placa de yeso con acabado de pintura color gris medio.
15. Cajón mural con estructura galvanizada, revestimiento de placa de MDF 18mm enchapada en melamina color símil madera e iluminación con tira LED en extremos verticales.
16. Puerta de escritorio existente con marco y hoja con acabado de pintura color negro.
17. Puerta de dormitorio de altura completa con marco de madera natural a la vista y puerta de doble panel de MDF 18mm enchapado en melamina símil madera.
18. Piso flotante de madera.
19. Zócalo de madera 7cm alto enchapado en melamina color negro mate.
20. Garganta de cielorraso 7cm alto de sistema liviano con placa de yeso, corte de pintura con perfil buña, acabado de pintura color blanco e iluminación difusa con tira LED.
21. Cajón de cielorraso 7cm alto de sistema liviano con placa de yeso, acabado de pintura color blanco e iluminación difusa con tira LED.
22. Plafón LED 40x40cm con carcasa negra e iluminacíon blanco cálido.
23. Lámpara colgante con 6 cabezales.
24. Spot de embutir rectangular móvil con doble dicroica con terminación en negro.
25. Plafón LED 15x15cm con carcasa negra e iluminación blanco cálido.
26. Aire acondicionado.
27. Sistema de cortina Black out.
28. Revestimiento de pared de panel de MDF 18mm enchapado en melamina símil madera.
29. Revestimiento de pared de porcelanato símil hormigón.
30. Acabado sobre muro existente con emparejador de superficie y terminación con pintura color gris medio idem falso muro.

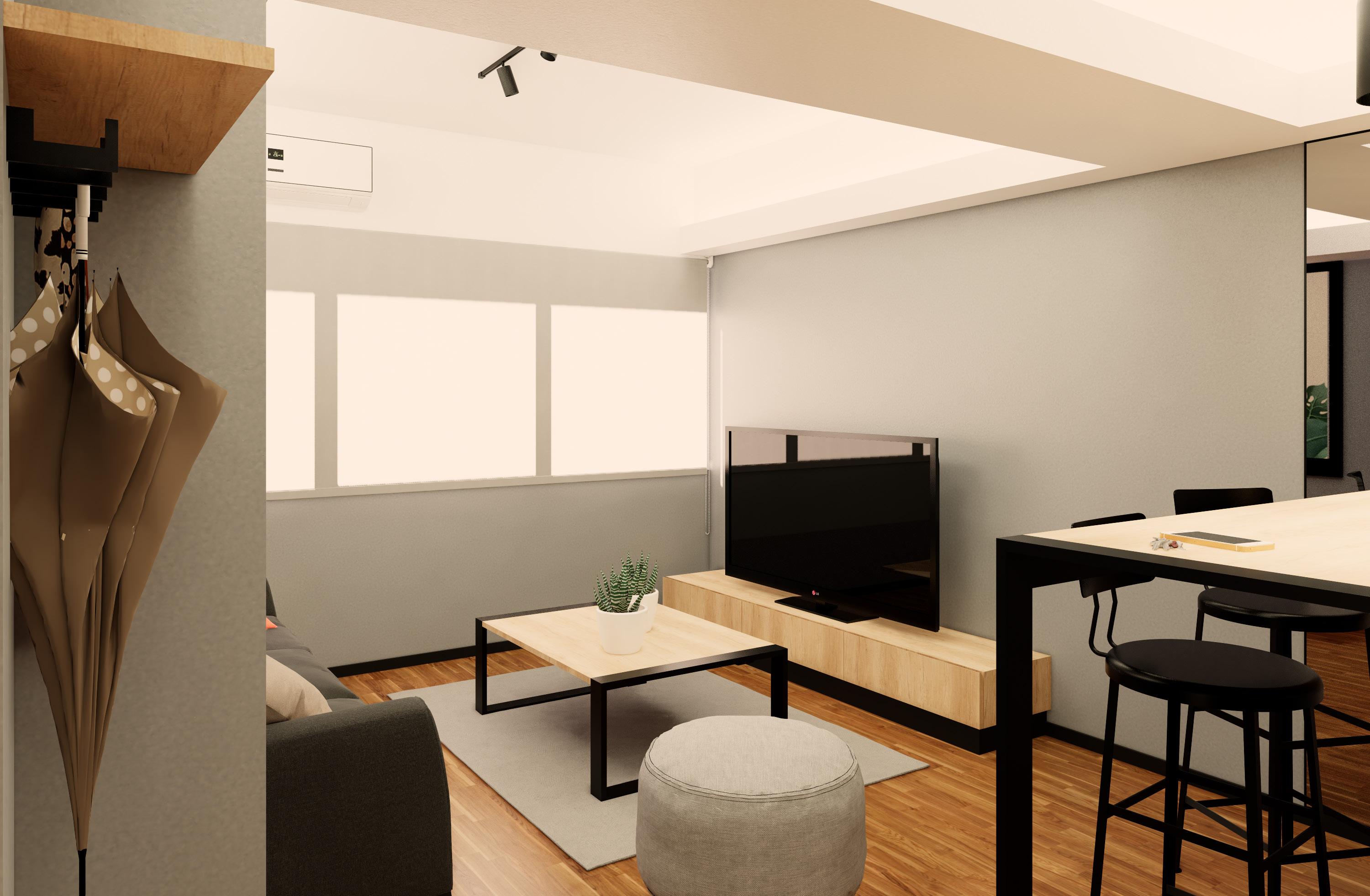

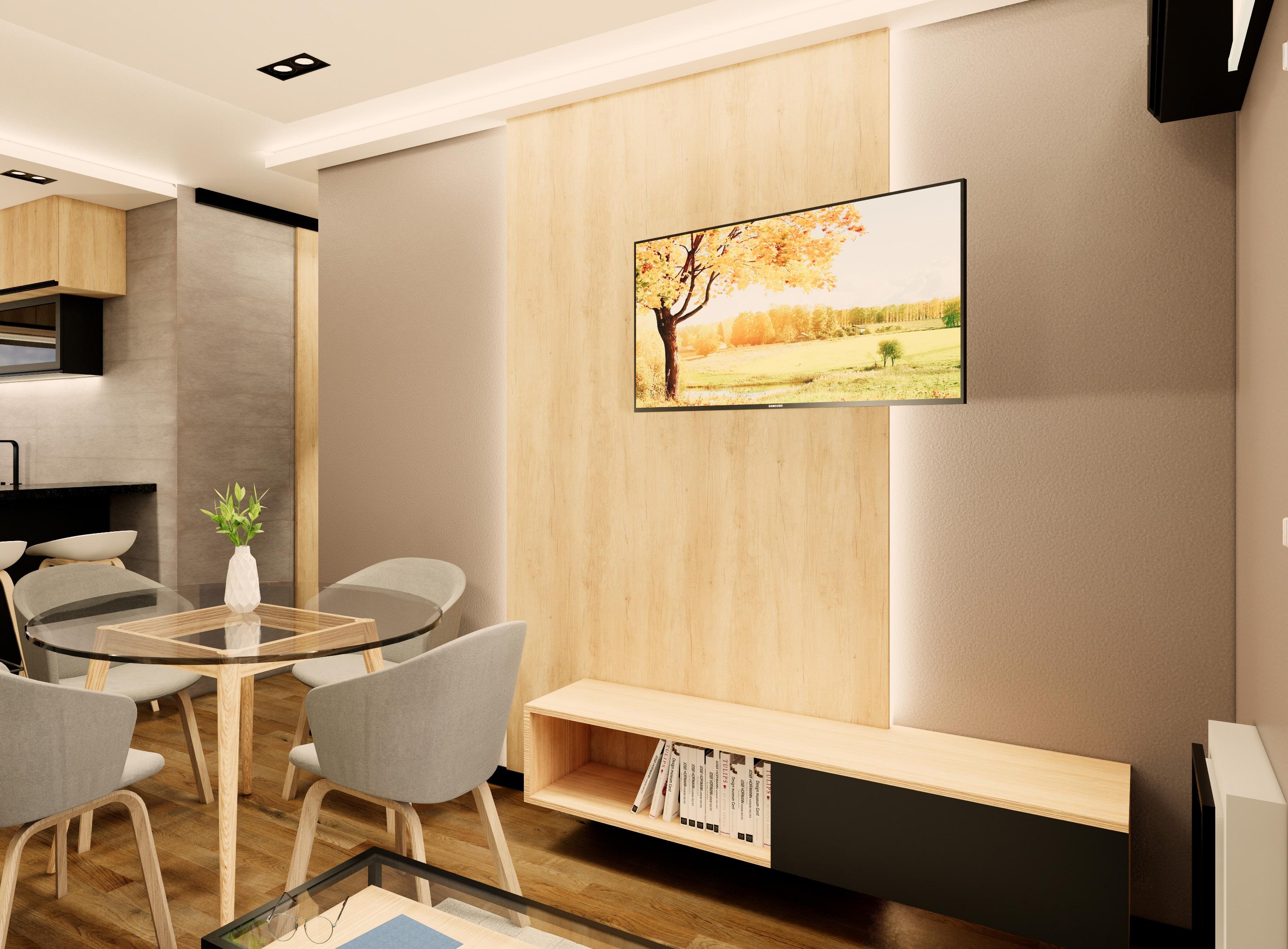

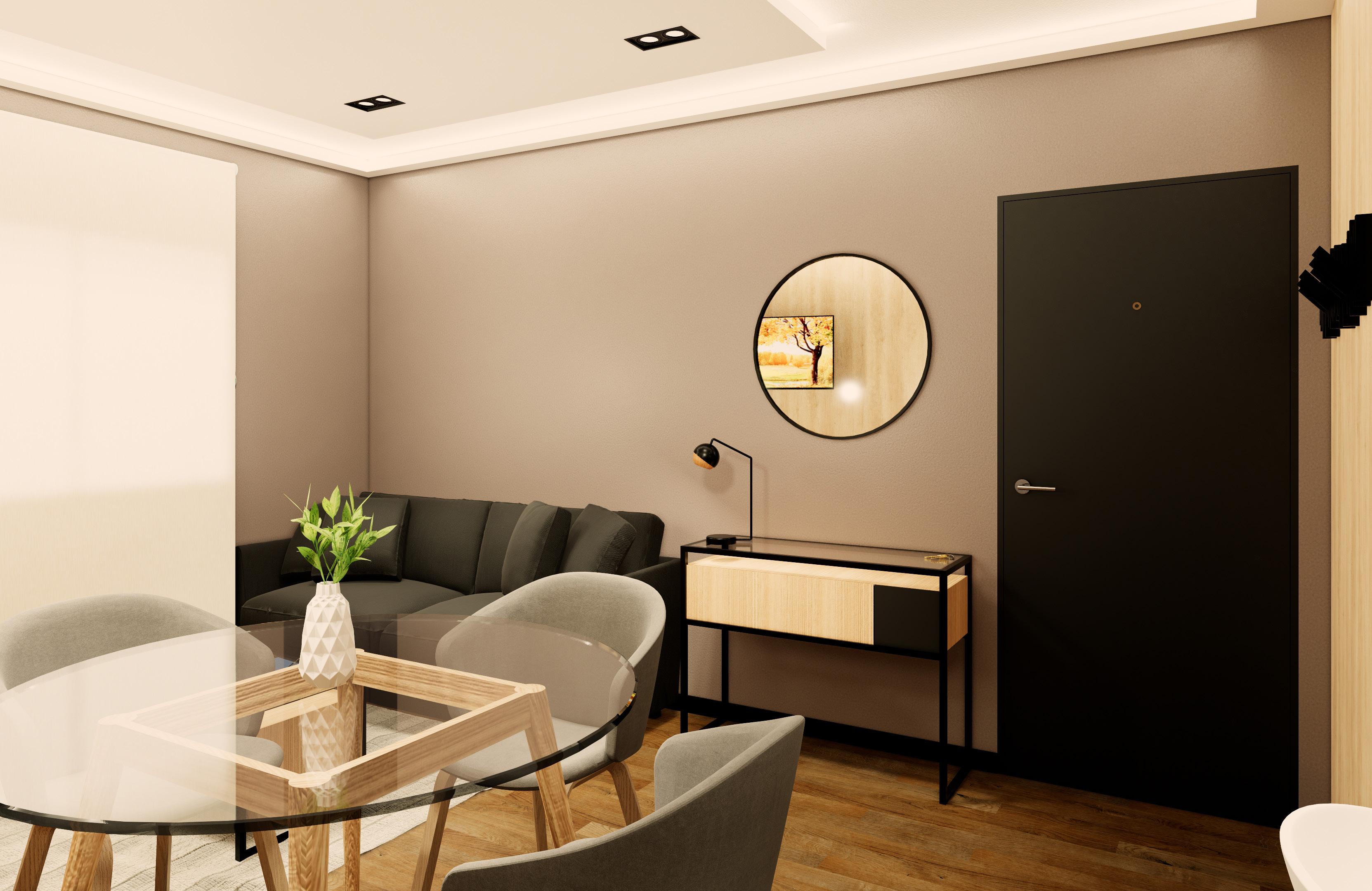

Vista de living comedor 2.
Referencias:
1. Puerta de dormitorio de altura completa con marco de madera natural a la vista y puerta de doble panel de MDF 18mm enchapado en melamina símil madera.
2. Cabecera de cama con Panel de madera MDF 18mm enchapado en melamina símil madera e Iluminación difusa con tira LED.
3. Mesa de luz suspendida 15cm en cabecera 55x35x45cm con Panel de madera MDF 30mm enchapado en melamina símil madera con cajón de panel de MDF enchapado en melamina color negro.
4. Aplique de pared sobre cabecera a 1,05m del piso.
5. Cama tamaño king.
6. Poltrona Aubrey con patas de madera maciza.
7. Mesa de café redonda 80cm diámetro con mesada y patas de Madera natural.
8. Lámpara de pie con terminaciones en negro.
9. Espejo de pie rectangular 80x210cm.
Referencias:
10. Alfombra 1,50x1,75m con patrón de tapizado a especificar color beige.
11. Piso flotante de madera.
1. Puerta de dormitorio de altura completa con marco de madera natural a la vista y puerta de doble panel de MDF 18mm enchapado en melamina símil madera.
12. Zócalo de madera 7cm alto enchapado en melamina color negro mate.
13. Marco de placard existente de madera con acabado de pintura color negro.
2. Cabecera de cama con Panel de madera MDF 18mm enchapado en melamina símil madera e Iluminación difusa con tira LED.
14. Marco de placard nuevo con Panel de madera DMF 18mm enchapado en melamina color negro.
3. Mesa de luz suspendida 15cm en cabecera 55x35x45cm con Panel de madera MDF 30mm enchapado en melamina símil madera con cajón de panel de MDF enchapado en melamina color negro.
15. Puerta de placard existente con enchapado en melamina símil madera.
4. Aplique de pared sobre cabecera a 1,05m del piso.
16. Puerta corrediza de Panel de madera MDF 18mm enchapado en melamina símil madera.
5. Cama tamaño king.
6. Poltrona Aubrey con patas de madera maciza.
7. Mesa de café redonda 80cm diámetro con mesada y patas de Madera natural.
17. Cómoda empotrada a vano de placard existente con cajones y estantes de Panel de madera MDF 18mm enchapado en melamina símil madera.
8. Lámpara de pie con terminaciones en negro.
18. Tapa pivotante de Panel de madera MDF enchapado en melamina símil madera con TV LED 46 pulg a 1,38m del piso
9. Espejo de pie rectangular 80x210cm.
19. Lámpara colgante con 6 cabezales.
20. Spot en tacho desplazable sobre riel de 1m largo.
10. Alfombra 1,50x1,75m con patrón de tapizado a especificar color beige.
11. Piso flotante de madera.
21. Sistema de doble cortina roller con screen hacia fuera Black out hacia dentro 2,40m alto.
12. Zócalo de madera 7cm alto enchapado en melamina color negro mate.
22. Revestimiento de pared de panel de MDF 18mm enchapado en melamina símil madera.
13. Marco de placard existente de madera con acabado de pintura color negro.
23. Acabado sobre muro existente con emparejador de superficie y terminación con pintura color gris medio idem falso muro.
14. Marco de placard nuevo con Panel de madera DMF 18mm enchapado en melamina color negro.
24. Acabado sobre muro existente con emparejador de superficie y terminación con pintura color blanco.
15. Puerta de placard existente con enchapado en melamina símil madera.
16. Puerta corrediza de Panel de madera MDF 18mm enchapado en melamina símil madera.
17. Cómoda empotrada a vano de placard existente con cajones y estantes de Panel de madera MDF 18mm enchapado en melamina símil madera.

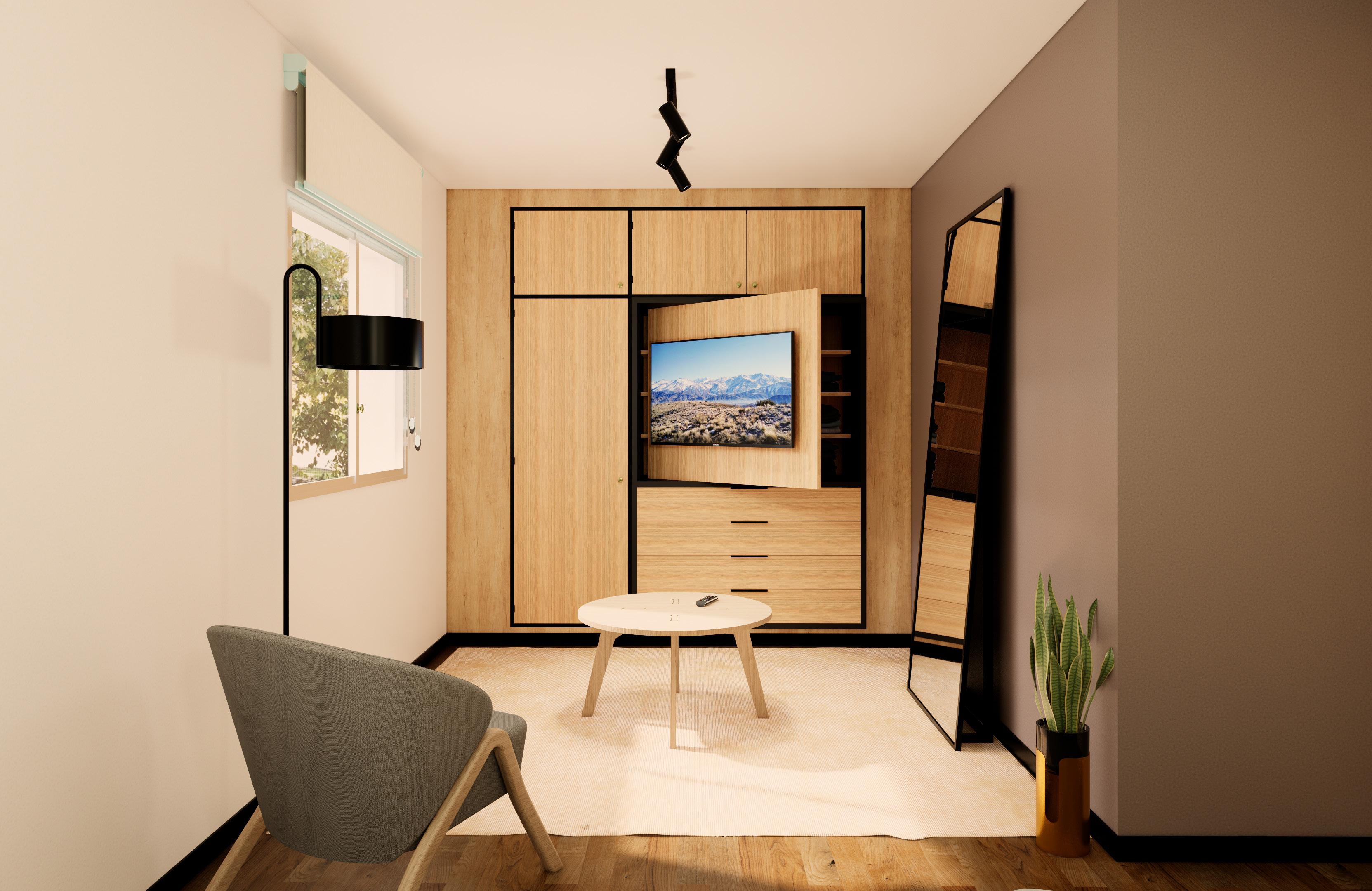

Vista de vestidor de dormitorio.

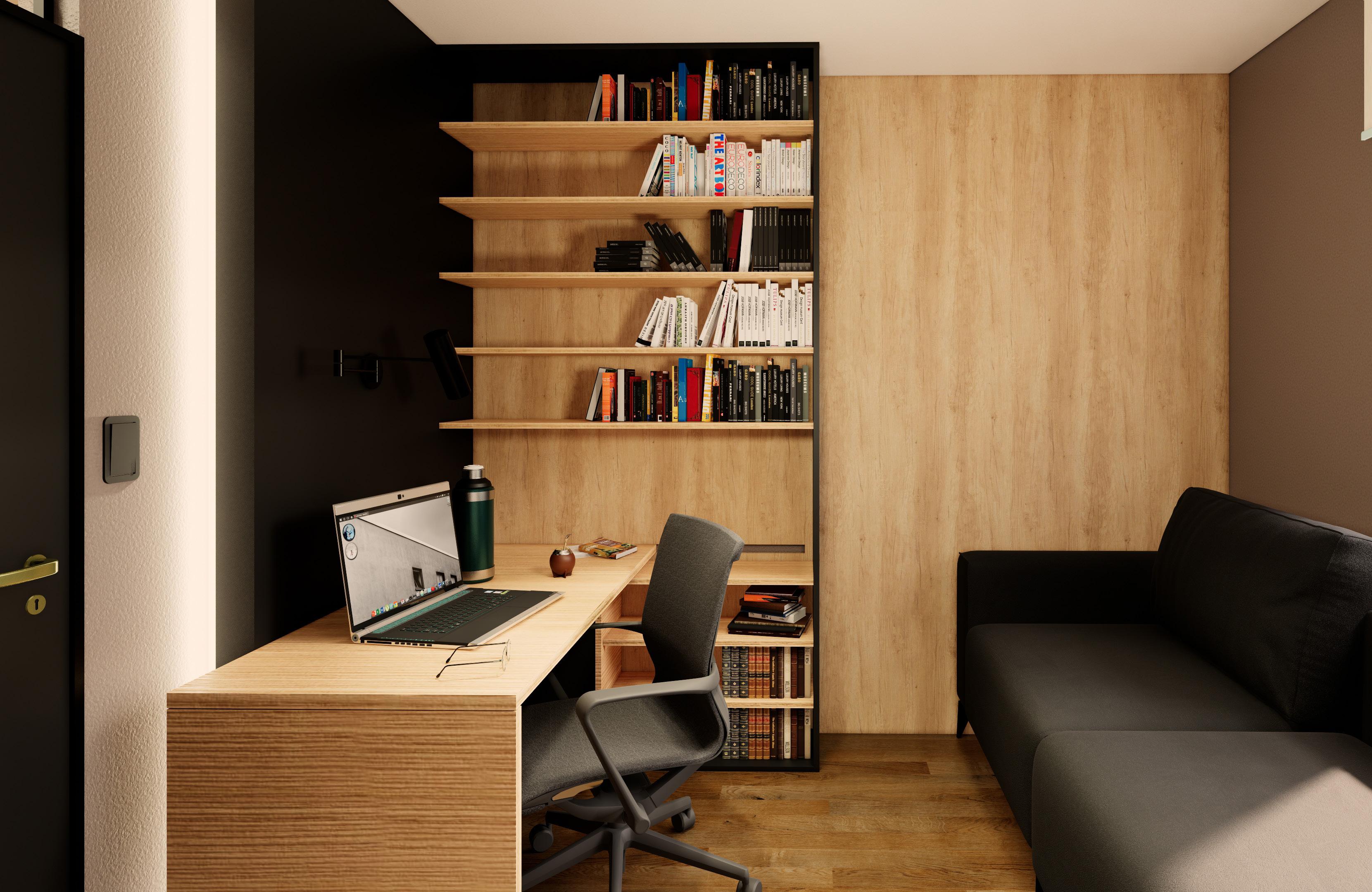

Corte de escritorio.
Referencias:
1. Puerta de escritorio existente con marco y hoja con acabado de pintura color negro.
2. Llave de luz de una tecla con acabado gris grafito.
3. Escritorio de Panel de MDF 30mm enchapado en melamina símil madera.
4. Silla de escritorio con ruedas.
5. Aplique de pared extensible y articulable con acabado en negro.
6. Marco de biblioteca de Panel de MDF 30mm cenchapado en melamina color negro.
7. Estante de biblioteca de Panel de MDF 18mm enchapado en melamina símil madera.
8. Sillón cama 2,10x0,90m con tapizado de tela color negro.
9. Alfombra redonda 70cm diámetro con tapizado color gris medio.
10. Piso flotante de madera.
11. Zócalo de madera 7cm alto enchapado en melamina color negro.
12. Falso muro liviano 10cm espesor con sistema de durlock de estructura galvanizada y placa de yeso con acabado de pintura color gris medio.
13. Cajón mural con estructura galvanizada, revestimiento de placa de MDF 18mm enchapada en melamina color negro e iluminación con tira LED en extremos verticales.
14. Marco de placard existente con acabado de pintura color negro.
15. Marco de placard nuevo con Panel de madera DMF 18mm enchapado en melamina color negro.
16. Puerta de placard existente con enchapado en melamina símil madera.
17. Puerta corrediza de Panel de madera MDF 18mm enchapado en melamina símil madera.
18. Spot en tacho desplazable sobre riel de 1m de largo con terminaciones en negro.
19. Sistema de doble cortina roller con screen hacia fuera Black out hacia dentro 2,40m alto.
20. Revestimiento de pared de panel de MDF 18mm enchapado en melamina símil madera.
21. Acabado sobre muro existente con emparejador de superficie y terminación con pintura color gris medio idem falso muro.
Referencias:
1. Puerta de pintura color
2. Llave de luz
3. Escritorio de madera.
4. Silla de escritorio
5. Aplique de
6. Marco de biblioteca melamina

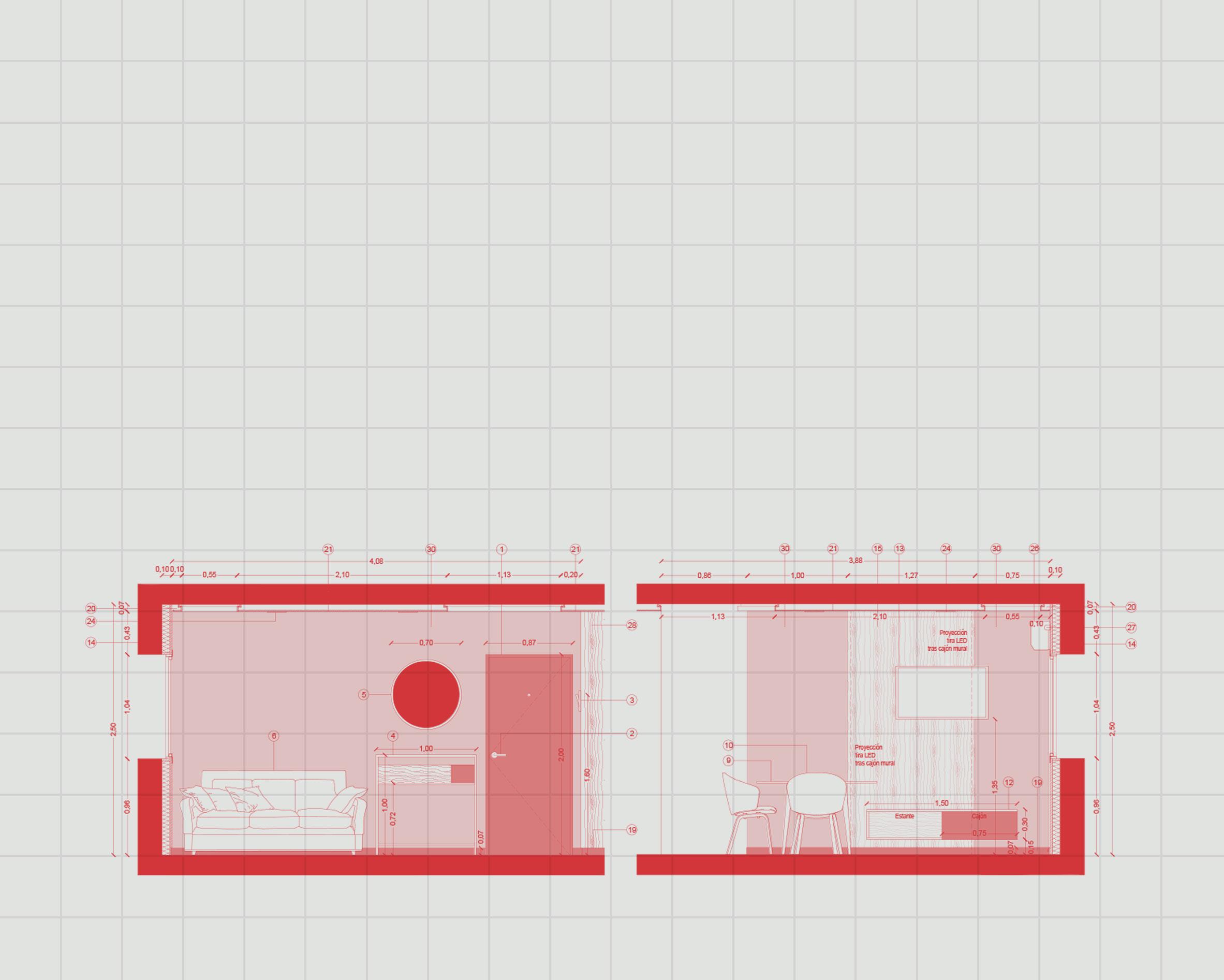

7. Estante de melamina
8. Sillón cama
9. Alfombra redonda
10. Piso flotante
11. Zócalo de
12. Falso muro estructura gris medio.
13. Cajón mural MDF 18mm tira LED en
14. Marco de placard
15. Marco de placard enchapado
16. Puerta de madera.
17. Puerta corrediza melamina
18. Spot en tacho terminaciones
19. Sistema de hacia dentro
20. Revestimiento melamina
21. Acabado sobre terminación

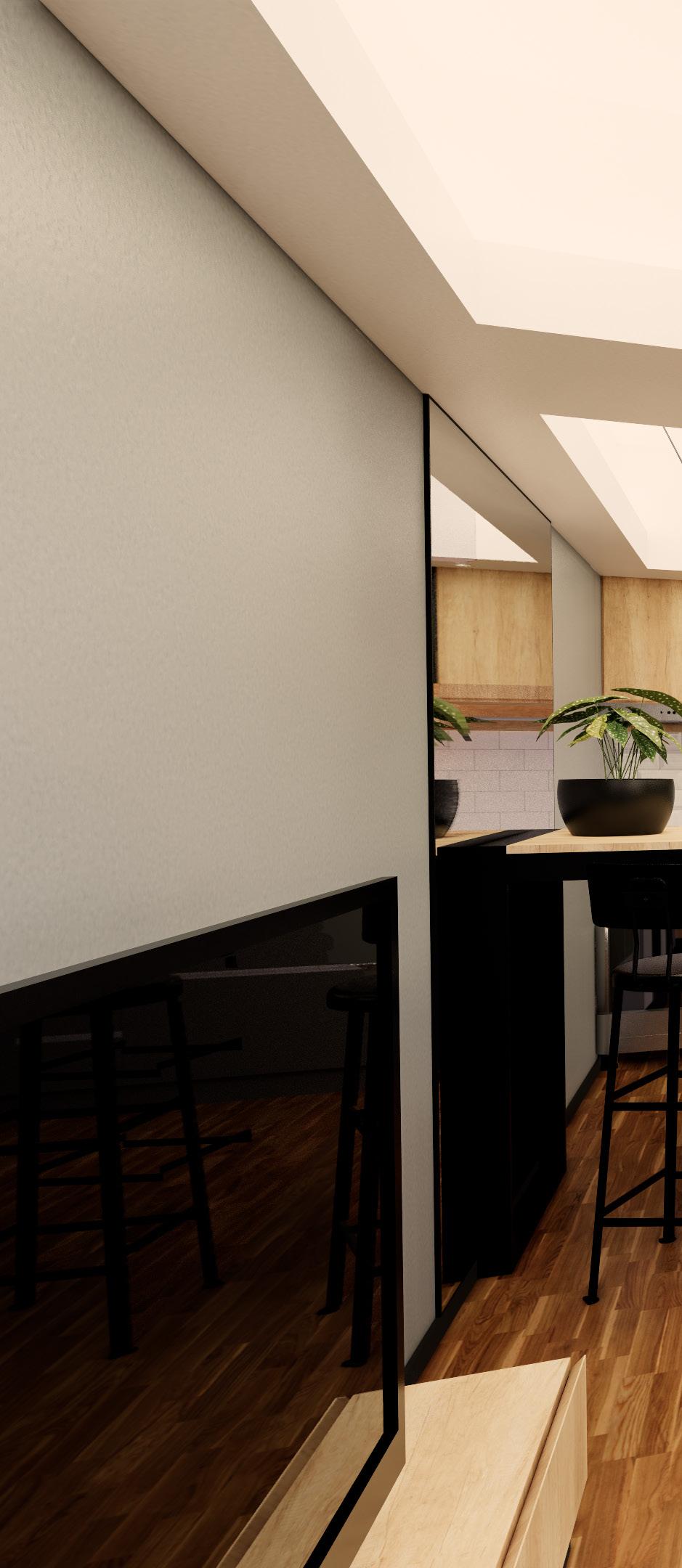

Vista de escritorio.
04. Fundación Scherbovsky.
+ de Rosas + Piña Arquitectos.
+ Proyecto de interiorismo.
+ Calle Federico Moreno 2760, Ciudad de Mendoza, Mendoza.
+ 2024.
Álvaro Totter

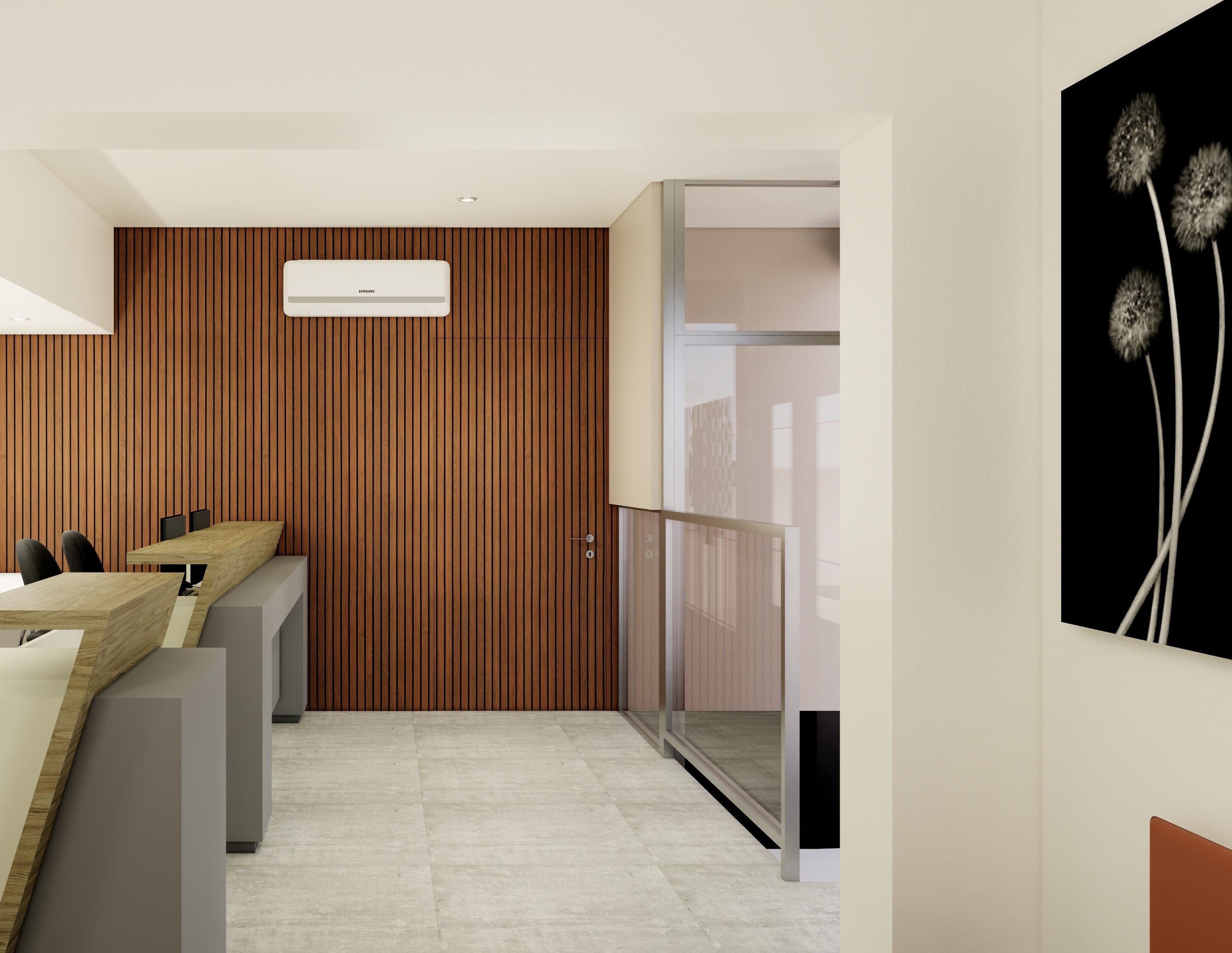

Vista de recepción de fundación desde sala de espera.
En la Cuarta Sección de la Ciudad de Mendoza se encuentra una fundación médica especializada en la salud respiratoria llamada Fundación Scherbovsky. Esta funciona en la casa de los primeros fundadores, que cuenta con una antiguedad de más de 50 años los fundadores y cuenta con un caracter muy barrial. Hoy la fundación es encabezada por el nieto de los fundadores y pretende llevar a cabo un lavado de cara de las instalaciones.
La premisa principal para este proyecto es otorgarle a una casa de barrio la imagen y apariencia de un edificio destinado a la salud sin resultar agresivamente clínico. Por otro lado, surge desde el cliente la urgente necesidad de resolver el desorden que se presenta en los sectores de trabajo por la falta de espacios de guardado.
En este proyecto me desempeñé en la resolución de distintos aspectos que van desde la intervención en los distintos ambientes, resolución de proyecto ejecutivo, selección de mobiliario a utilizar, los colores a emplear en fachada y espacios interiores, etc.
VISTA FRONTAL Esc 1:20
JUSTIFICAR CARTEL AL CENTRO DE GARAGE
AJUSTAR ALTURA CARTEL A ALTURA DE CENEFA
Referencias:
VISTA FRONTAL
Esc 1:20
1. Cenefa existente h= 0,69cm. REVISAR ALTURA EN OBRA.
JUSTIFICAR CARTEL AL CENTRO DE GARAGE
AJUSTAR ALTURA CARTEL A ALTURA DE CENEFA
2. Base de Cartel desmontable altura idem cenefa de Chapa metálica con calado según cartel con acabado de pintura SW 7068 Grizzle Gray. REVISAR ALTURA DE CENEFA EN OBRA.
VISTA FRONTAL Esc 1:20
Vista frontal de cartelería exterior.
3. Ménsula para base de cartel chapa plegada en U.
Referencias:
Calado en chapa
JUSTIFICAR CARTEL AL CENTRO DE GARAGE
AJUSTAR ALTURA CARTEL A ALTURA DE CENEFA
4. Tapa embellecedora para tornillos 16mm diámetro con acabado cromado.
5. Letra corpórea de logo espesor= 3cm.
1. Cenefa existente h= 0,69cm. REVISAR ALTURA EN OBRA
6. Presilla de chapa de sostén de letra corporea.
7. Iluminación de tira LED.
Espacio para instalación de iluminación
Detalle de cartelería corpórea exterior.
Totter
Calado en chapa
Espacio para instalación de iluminación
2. Base de Cartel desmontable altura idem cenefa de Chapa metálica con calado según cartel con acabado de pintura SW 7068 Grizzle Gray. REVISAR ALTURA DE CENEFA EN OBRA.

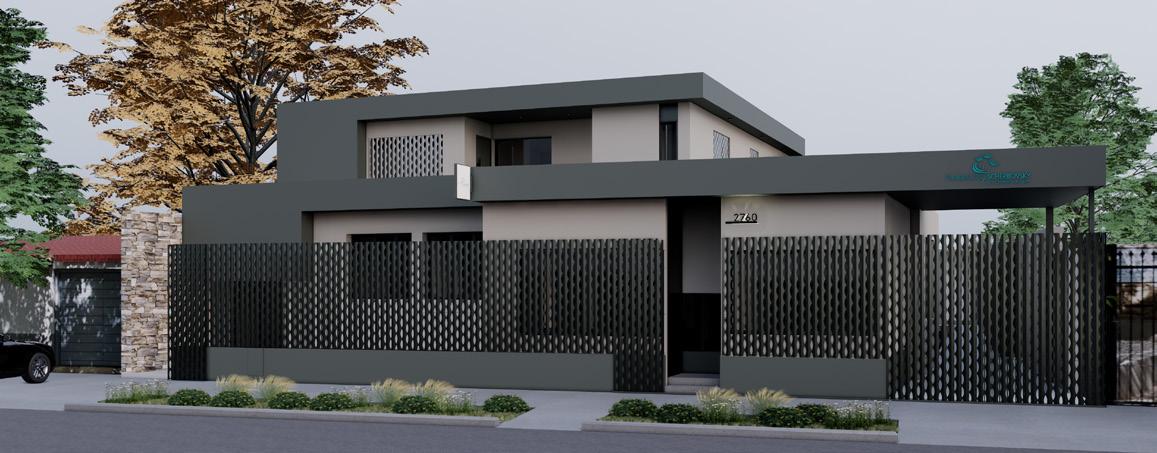

VISTA 3D FRENTE
Referencias:
1. Cenefa existente h= 0,69cm. REVISAR ALTURA EN OBRA
3. Ménsula para base de cartel chapa plegada en U.
4. Tapa embellecedora para tornillos 16mm diámetro con acabado cromado.
5. Letra corpórea de logo espesor= 3cm.
2. Base de Cartel desmontable altura idem cenefa de Chapa metálica con calado según cartel con acabado de pintura SW 7068 Grizzle Gray. REVISAR ALTURA DE CENEFA EN OBRA.
6. Presilla de chapa de sostén de letra corporea.
7. Iluminación de tira LED.
Calado en chapa
Espacio para instalación de iluminación
3. Ménsula para base de cartel chapa plegada en U.
VISTA 3D FRENTE
4. Tapa embellecedora para tornillos 16mm diámetro con acabado cromado.
5. Letra corpórea de logo espesor= 3cm.
6. Presilla de chapa de sostén de letra corporea.
7. Iluminación de tira LED.

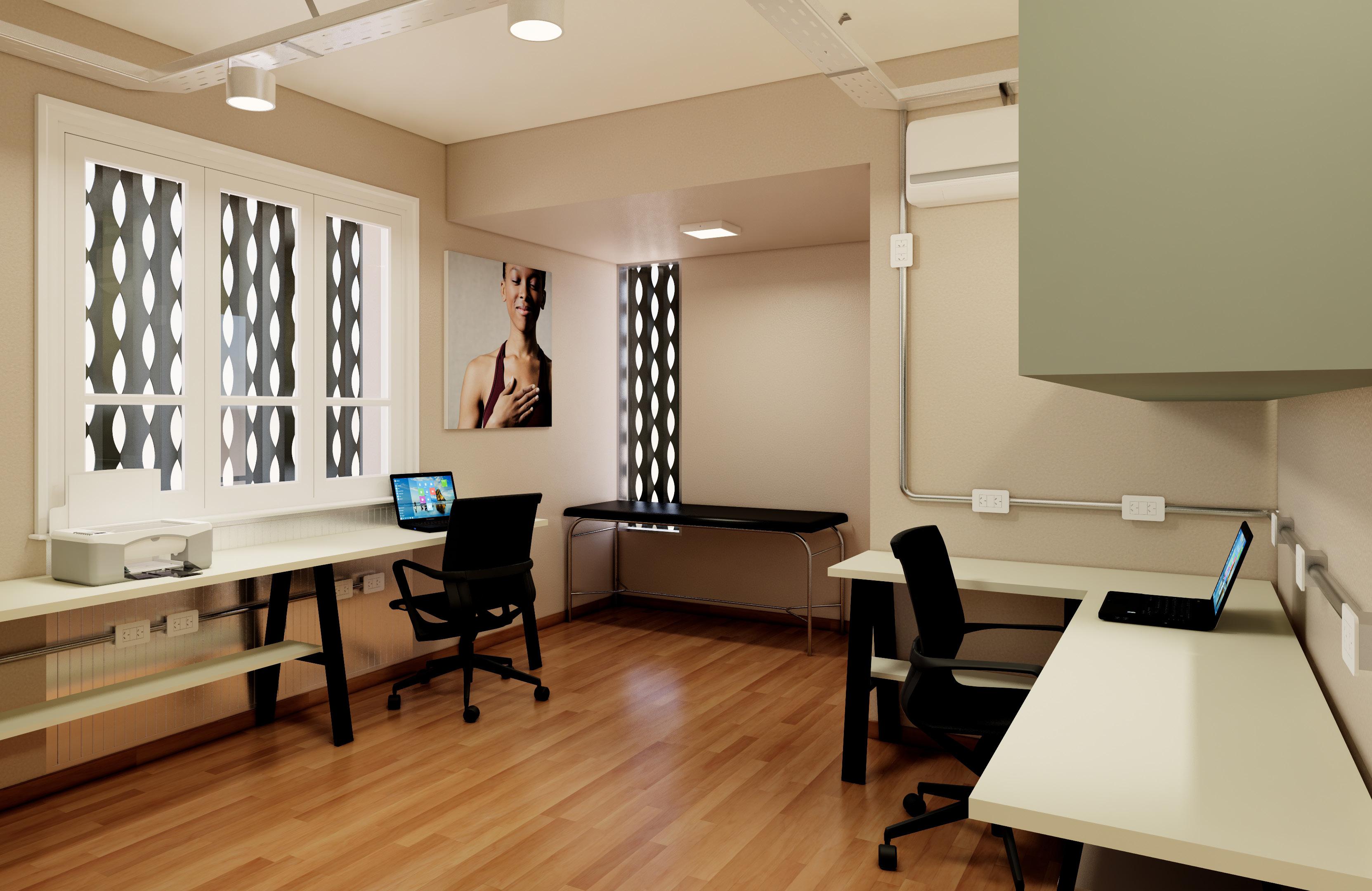

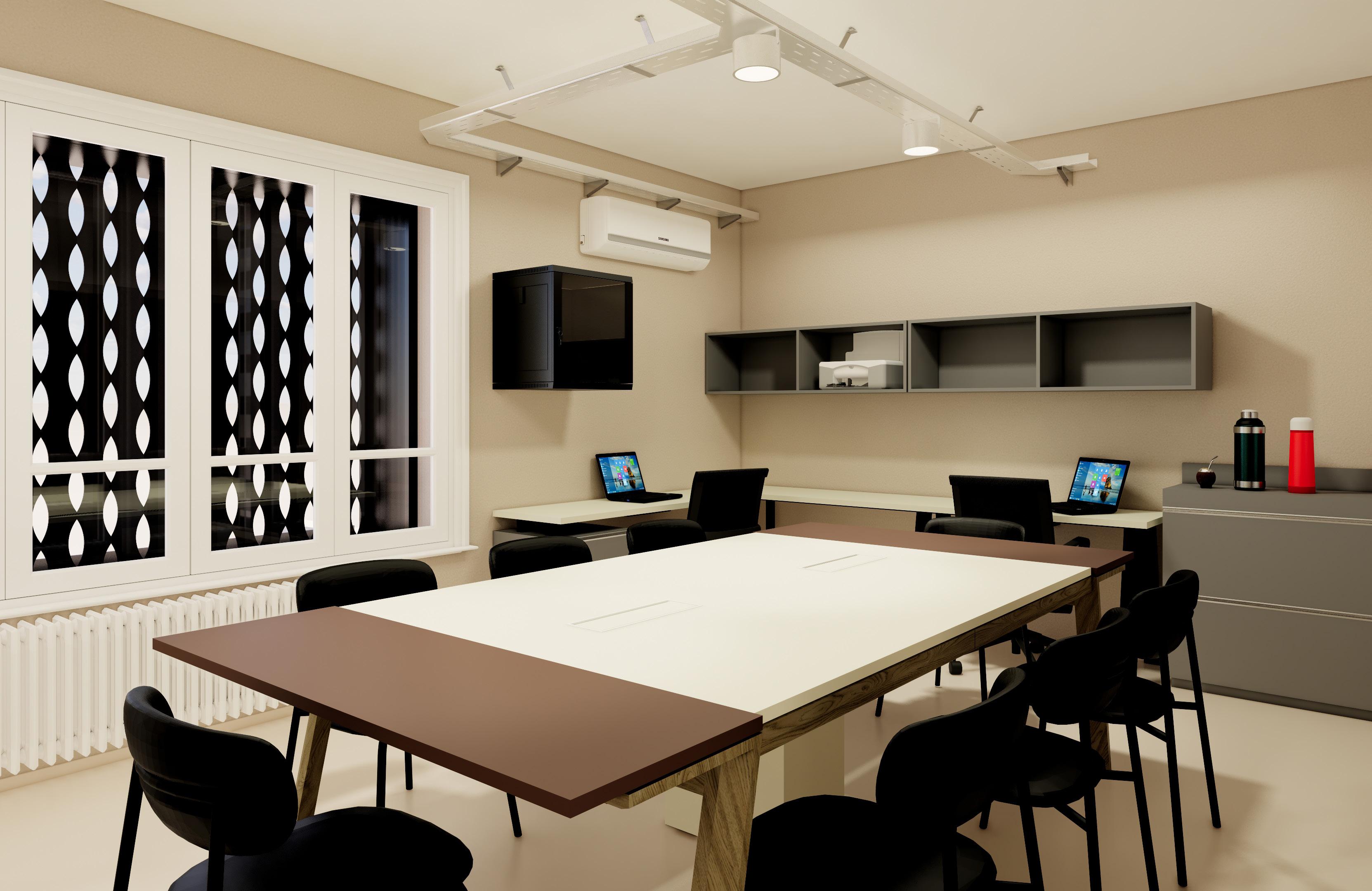

Vista de ampliación de la fundación.
PLANTA Esc 1:20
1. Mesada de Tablero de pino natural 30mm con acabado Caoba
5. Superficie de goma bajo patas.
6. Poste central:
2. Mesada de Tablero de MDF 30mm enchapado en melamina color blanco.
Referencias:
- Estructura de Caño esctructural cuadrado 40c40mm con acabado de pintura blanco.
3. Bastidor de soporte de mesada de Caño estructural cuadrado 40x40mm con acabado de Pintura blanca.
Proyección estructura poste central
1 1
PLANTA Esc 1:20
PLANTA Esc 1:20
Proyección estructura mesa
PLANTA Esc 1:20
PLANTA ESTRUCTURA Esc 1:20
1. Mesada de Tablero de pino natural 30mm con acabado Caoba claro.
- Tapa de revestimiento de Tablero de MDF 20mm enchapado en melamina color blanco.
4. Patas de mesa de Caño estructural rectangular 20x80mm con acabado de Pintura blanca.
2. Mesada de Tablero de MDF 30mm enchapado en melamina color blanco.
Referencias:
7. Estación de carga: Módulo de chapa plegada 3mm con acabado de pintura blanca.
5. Superficie de goma bajo patas.
1. Mesada de Tablero de pino natural 30mm con acabado Caoba claro.
6. Poste central:
3. Bastidor de soporte de mesada de Caño estructural cuadrado 40x40mm con acabado de Pintura blanca.
2. Mesada de Tablero de MDF 30mm enchapado en melamina color blanco.
8. Tapa de estación de carga de Tablero de MDF 10mm enchapado en melamina color blanco. Ranura de abertura con junta inglete.
- Estructura de Caño esctructural cuadrado 40c40mm con acabado de pintura blanco.
3. Bastidor de soporte de mesada de Caño estructural cuadrado 40x40mm con acabado de Pintura blanca.
4. Patas de mesa de Caño estructural rectangular 20x80mm con acabado de Pintura blanca.
5. Superficie de goma bajo patas.
- Tapa de revestimiento de Tablero de MDF 20mm enchapado en melamina color blanco.
4. Patas de mesa de Caño estructural rectangular 20x80mm con acabado de Pintura blanca.
5. Superficie de goma bajo patas.
6. Poste central:
6. Poste central:
7. Estación de carga: Módulo de chapa plegada 3mm con acabado de pintura blanca.
pliegue de
- Estructura de Caño esctructural cuadrado 40c40mm con acabado de pintura blanco.
- Estructura de Caño esctructural cuadrado 40c40mm con acabado de pintura blanco.
Esc 1:20
Proyección est. carga
Proyección estructura poste central
PLANTA ESTRUCTURA
Proyección estructura mesa Proyección estructura poste central
8. Tapa de estación de carga de Tablero de MDF 10mm enchapado en melamina color blanco. Ranura de abertura con junta inglete.
- Tapa de revestimiento de Tablero de MDF 20mm enchapado en melamina color blanco.
1 1
2 2
PLANTA ESTRUCTURA Esc 1:20
Proyección estructura mesa
VISTA FRONTAL Esc 1:20
PLANTA ESTRUCTURA
Esc 1:20
VISTA FRONTAL Esc 1:20
CORTE 1-1 Esc 1:20
VISTA FRONTAL Esc 1:20
CORTE 1-1 Esc 1:20
- Tapa de revestimiento de Tablero de MDF 20mm enchapado en melamina color blanco.
7. Estación de carga: Módulo de chapa plegada 3mm con acabado de pintura blanca.
7. Estación de carga: Módulo de chapa plegada 3mm con acabado de pintura blanca.
1 1
Proyección est. carga
2 2
8. Tapa de estación de carga de Tablero de MDF 10mm enchapado en melamina color blanco. Ranura de abertura con junta inglete. DETALLE TAPA Esc 1:5
Proyección pliegue de chapa bajo tapa
8. Tapa de estación de carga de Tablero de MDF 10mm enchapado en melamina color blanco. Ranura de abertura con junta inglete. DETALLE
