y proteger áreas que puedan ser de uso público dentro de la zona del rio Quiscab Proponer un método que pueda mitigar y contener el impacto de la creciente del rio a causa de tormentas tropicales Generar espacios públicos que en conjunto con el rio sean un atractivo y a su vez potencialicen el sector turístico del lugar
A N M A E S T R O
AUDITORIO PARQUEOS
U
ZONA DE PELIGRO POR INUNDACIONES
Será necesario implementar un sistema de prevención contra desastres provocados por inundaciones o deslaves
VERSATILIDAD
Centro de acopio Centro de reuniones sociales
Utilización para eventos públicos y privados Uso para actividades deportivas
P L A N T A D E C O N J U N T O
Administración
ADMINISTRACIÓN
Aulas

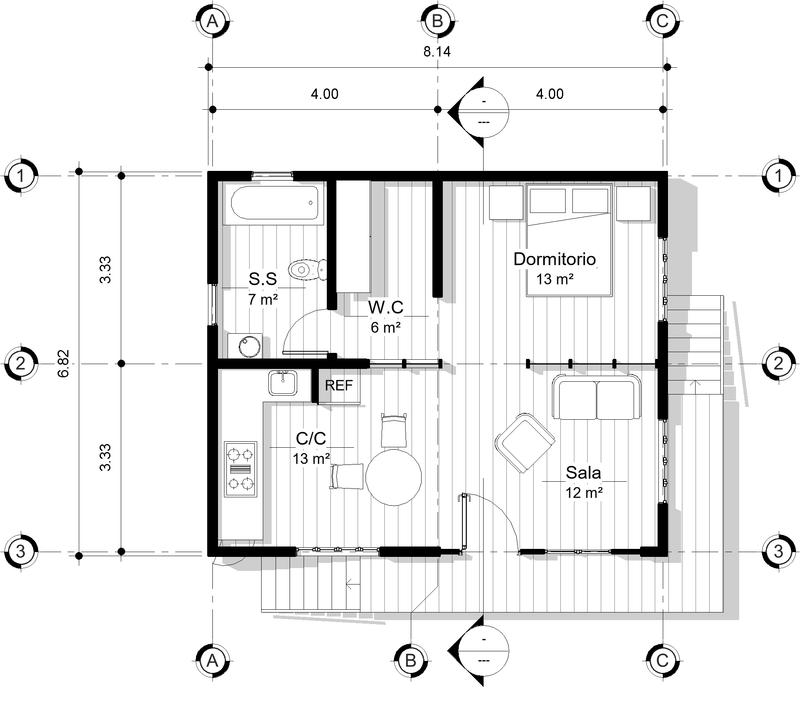

PLANTA ARQUITECTONICA
PLANTA DE COLUMNAS
Area de Parqueos Acceso Universal Parqueo para Bicicletas Inundaciones
Orientación Control y Seguridad
MATERIALES
Cambiamientos de adoquín decorativo DecoPav Precom
Utilización de Jacaranda
Las habitaciones están orientadas al sur para aprovechar la visual del lago, como también para tener mayor iluminación natural durante todo el día Sin embargo es la orientación con mayor incidencia solar, para ello se utilizaron voladizos y parte luces para proteger pasillos y ventanales
Utilización de Encinos Cubre suelos Capa de Rey
FACHADA PRINCIPAL INGRESO OFICINA DIRECCION UNIVERSIDAD DE SAN CARLOS DE GUATEMALA CENTRO UNIVERSITARIO DE OCCIDENTE CUNOC DISEÑO ARQUITECTONICO 8 MSC ARQ DORA NINETTE REYNA ZIMERI BRANDON ALEXIS AGUILAR CUCUM 201430901

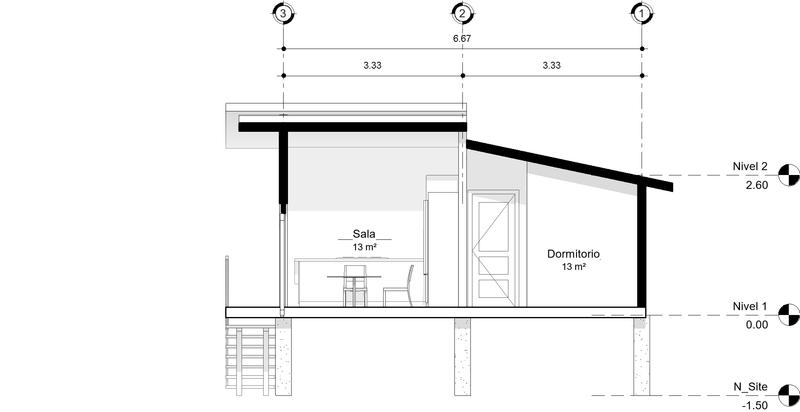

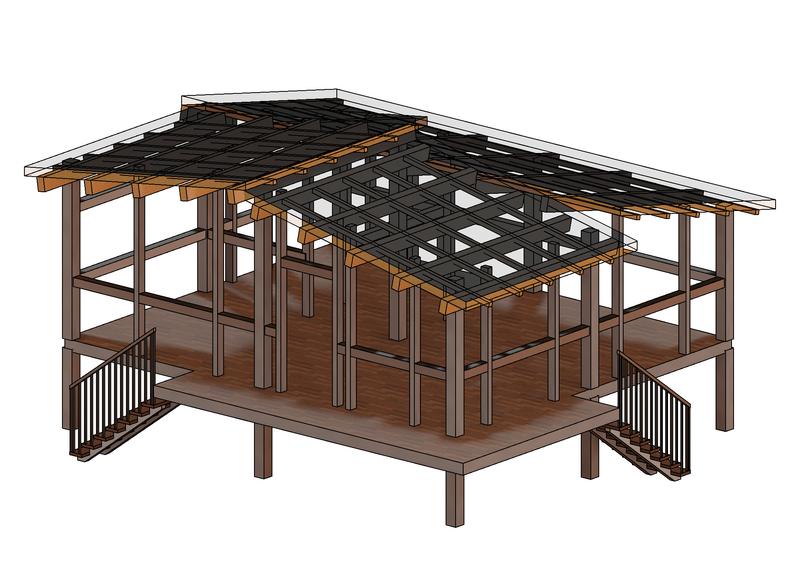

Para mitigar el impacto provocado por inundaciones se utilizaran pilotes y una losa de concreto armado como base, la cual estará sobre un nivel de 1 50 mt del suelo natural Para la estructura de los edificios se utilizará un sistema de mampostería reforzada
Bloques de concreto con pintura, Concreto Expuesto.
Tablaroca
Las habitaciones están orientadas al sur para aprovechar la visual del lago, como también para tener mayor iluminación natural durante todo el día, Sin embargo es la orientación con mayor incidencia solar, para ello se utilizaron voladizos y parte luces para proteger pasillos y ventanales
PLANTA ARQUITECTÓNICA
AULAS
Se utiliza un ventanal en la parte oeste, para poder aprovechar la iuminacion natural en actividades que no sea necesario algún tipo de proyecciones En dado caso sea necesario aislar la sala, se utilizaran paneles corredizos para evitar el ingreso de luz natural
Se utilizará una estructura compuesta por vigas y columnas metálicas en la nave central, esto para poder tener luces mayores a 8 mts, mientras que en los módulos de servicios se utilizará un sistema de mampostería
Block de concreto con pintura, Concreto Expuesto
Piso de granito
Utilización de Jacaranda
PLANTA ARQUITECTÓNICA
Las aulas estarán orientadas al sur, donde se ubica el pasillo principal Para proteger esta zona de la incidencia solar se utilizaran muros verdes
Utilización de Encinos Cubre suelos Capa de Rey
Se utilizara un sistema constructivo de mamposteria
Las cubiertas seran de concreto armado y tendran una pendiente del 20%
MATERIALES
Caminamientos de adoquín decorativo DecoPav Precom
Madera Tratada
Losacero
Utilización de Jacaranda
CAFETERIA
Bloques de concreto con pintura, Bloques de concreto con pintura, Concreto Expuesto
Para potencializar el sector turístico y agrícola del lugar, el museo estará ubicado en el ingreso del poblado en donde será utilizado como atractivo turístico e histórico la casa patronal existente. En este espacio se expondrán relatos relacionadas al cultivo de café de Guatemala. También se ofrecerá un recorrido el cual conllevará experiencias sensitivas de los granos, las hojas, aromas, maquinaria utilizada y la degustación de este. También contará con una cafetería y un área de estacionamiento para vehículos 4x4 que ofrezcan recorridos a las diferentes plantaciones de café o puntos de atracción turístico del lugar.
Dentro de las instalaciones se ubicarán oficinas que puedan ser utilizadas para organizaciones públicas o privadas ambientales y ecologistas.
