EMBARCADERO FLUVIAL

2017

PUERTO MALDONADO

Taller Integral VIII

LEMA

“ Bajo la sombra de un árbol, elevando la vista, conectando con sus raices”

CONCEPTO

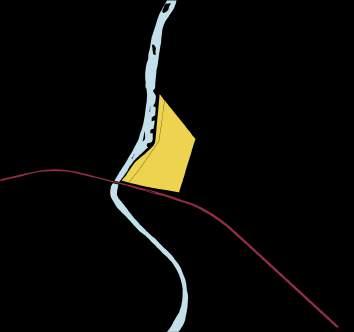

UBICACIÓN

Forma gran parte de la selva de Puerto Maldonado y es el principal proveedor de recursos naturales y de valor místico.

RECOMENDACIONES DE DISEÑO

PROTECCIÓN SOLAR ORIENTACIÓN ÁRBOL

CAUCE FLUVIAL

Dar valor de los cauces fluviales como elemento constitutivo del paisaje urbano.

Otorgar a la ciudad de un nuevo hito en la extensión del borde del rio. HITO

ELEVADO

Puerto Maldonado, Madre de Dios

COORDENADAS:

-12°36′00″  -69°11′00″

ALTITUD

186 m.s.n.m.

Para poder controlar las variaciones del Río Tambopata y de esa manera ser resiliente frente a inundaciones.

RIO TAMBOPATA

CLIMA CÁLIDO - HÚMEDO

Fachada de menor longitud con orientación Este – Oeste y mayor longitud a la fachada Norte – Sur para evitar el calentamiento de los ambientes interiores.

ALTURA DE AMBIENTES

Se recomienda techos altos para que todo el aire caliente suba.

Levantamiento de edificación para que pase aire fresco.

Generar dobles o triples alturas.

H min. = 3.50 m

FORMA DE EDIFICACIÓN ABIERTA NO ADOSADO ELEVADO

Techos de 2 o 4 aguas con aleros para protección del sol ( < 45°)

Elevar la edificación aprox. 1m.

Techos con aislante térmico para impedir la captación de calor.

TERCER PISO CORTE A-A’

FACHADA OESTE CUARTO PISO

CORTE B-B’

FACHADA NORTE

FACHADA SUR

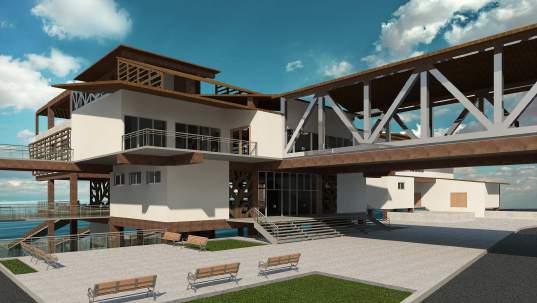

VISTA INGRESO GENERAL

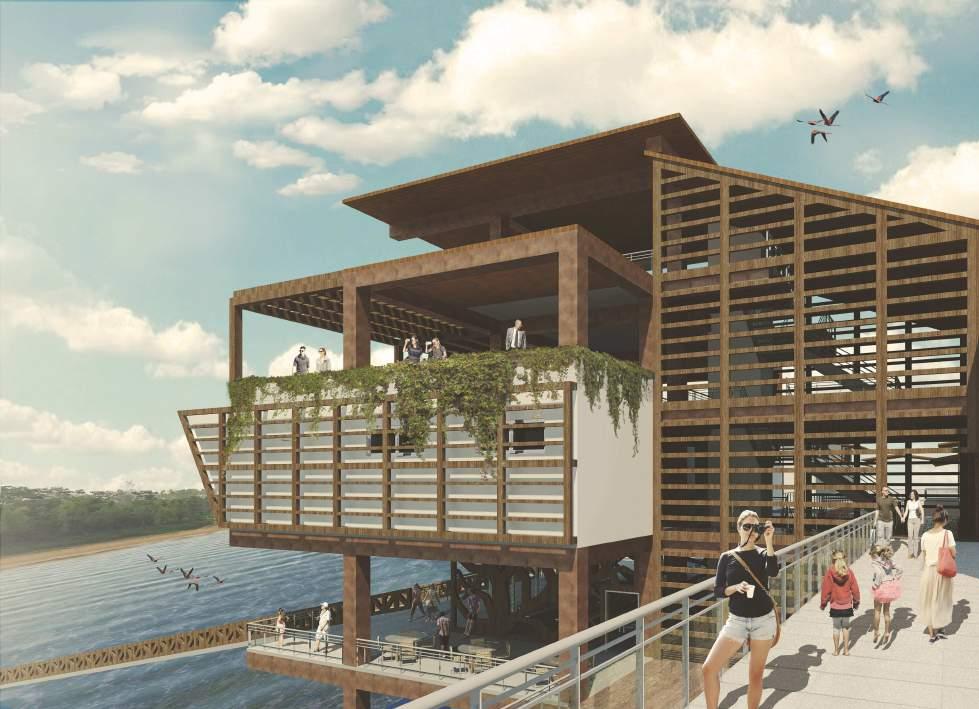

VISTA FACHADA SURVISTA PUENTEVISTA MUELLE FLOTANTE

El objetivo principal fue generar sombras a través de volados para poder mantener los ambientes interiores más frescos. Además, se busco proteger los muros exterioes de las lluvias y del sol a través de celosias.

TECHO SOL Y SOMBRA DE MADERA

Alero que protege el patio de comidas del sol.

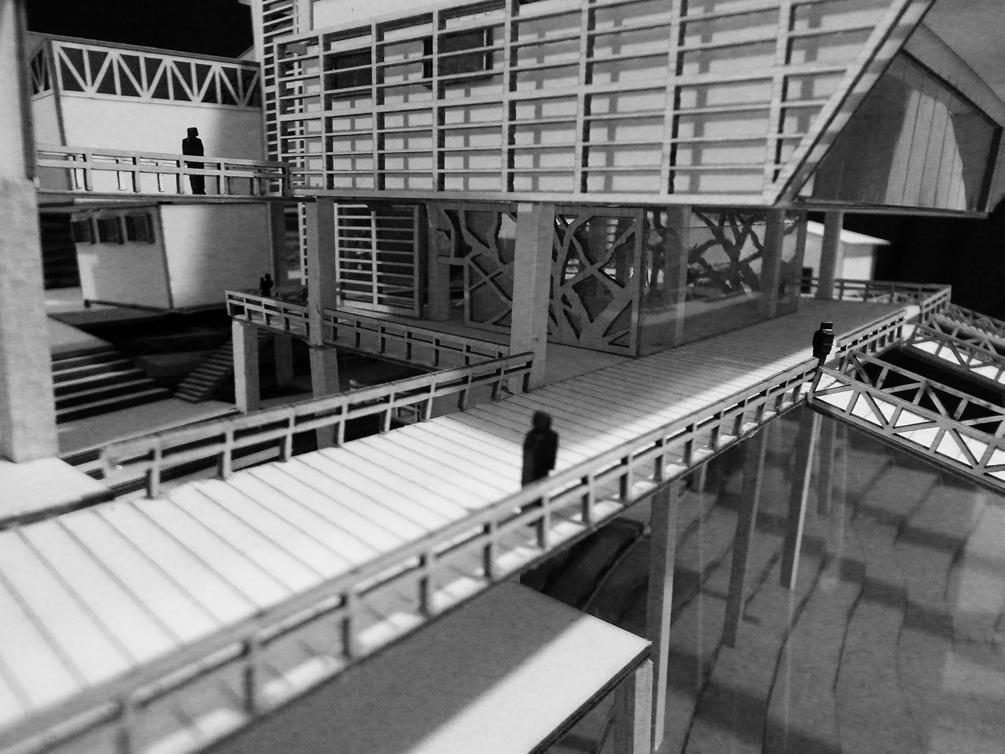

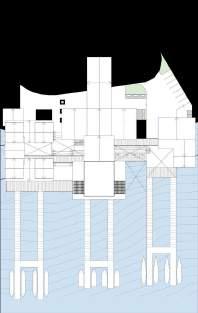

Puente hacia el muelle con un anclaje que caria según el nivel del agua del rio.

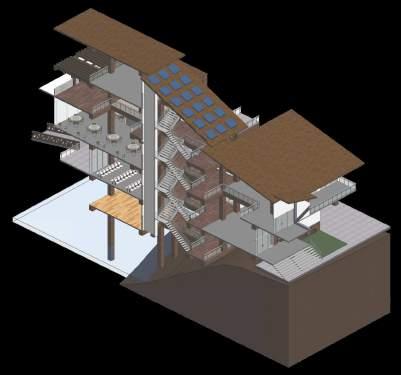

VIGAS DE ACERO

COLUMNAS DE ACERO

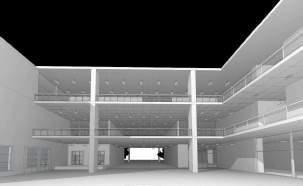

Se genera una doble altura en el patio de comidas para que el aire caliente suba y se mantenga un ambiente más fresco en la parte baja.

ESCALERA DE ACERO

Paneles solares orientados al NORTE y con un ángulo de 22°

TECHO DE PLANCHAS DE CALAMINON

Cerchas de acero en el puente que conecta al estacionamiento

Se genera una doble altura en el patio de comidas a y se mantenga un ambiente más fresco en la parte baja.

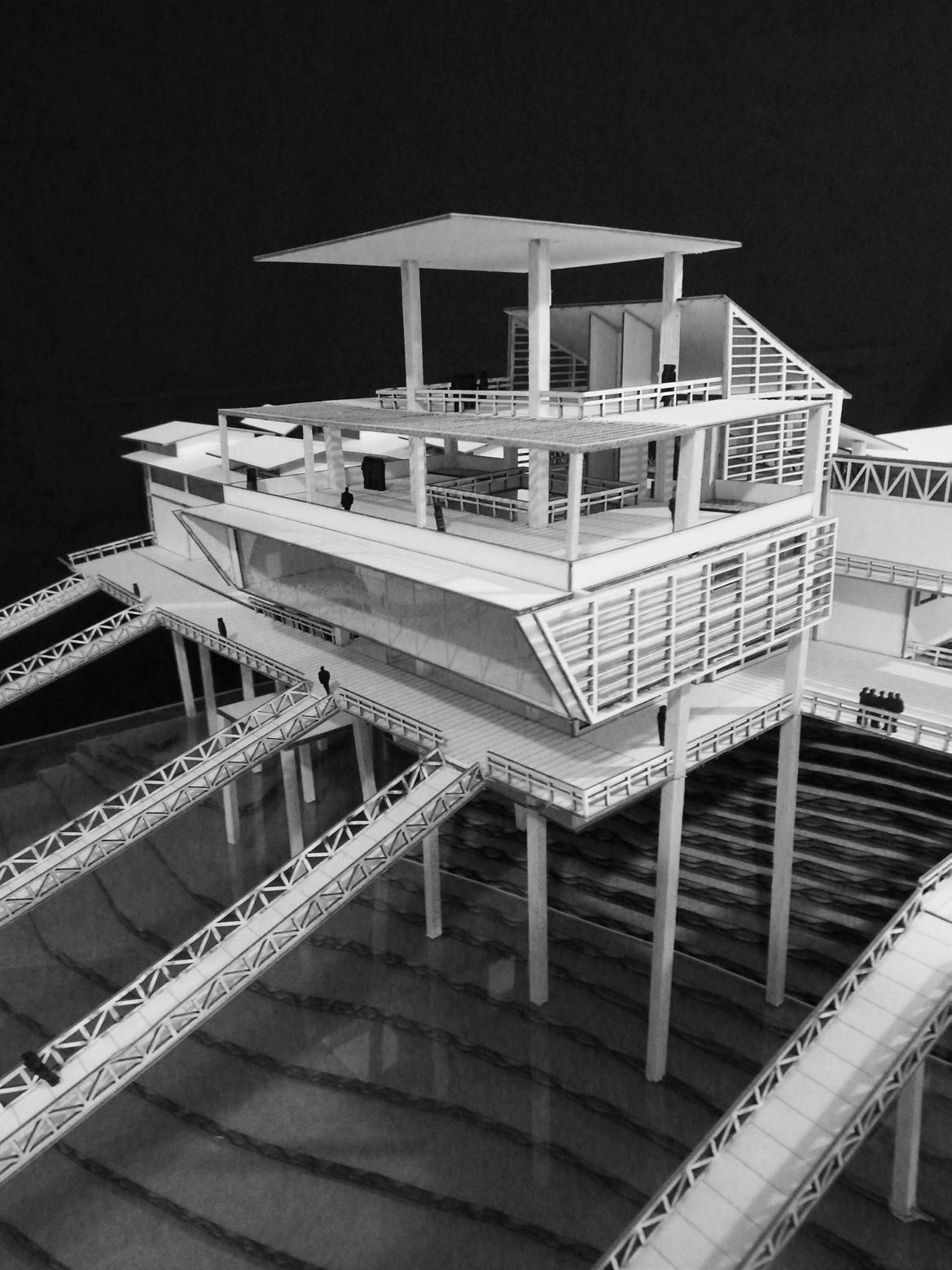

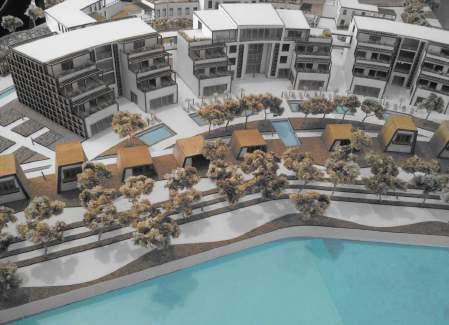

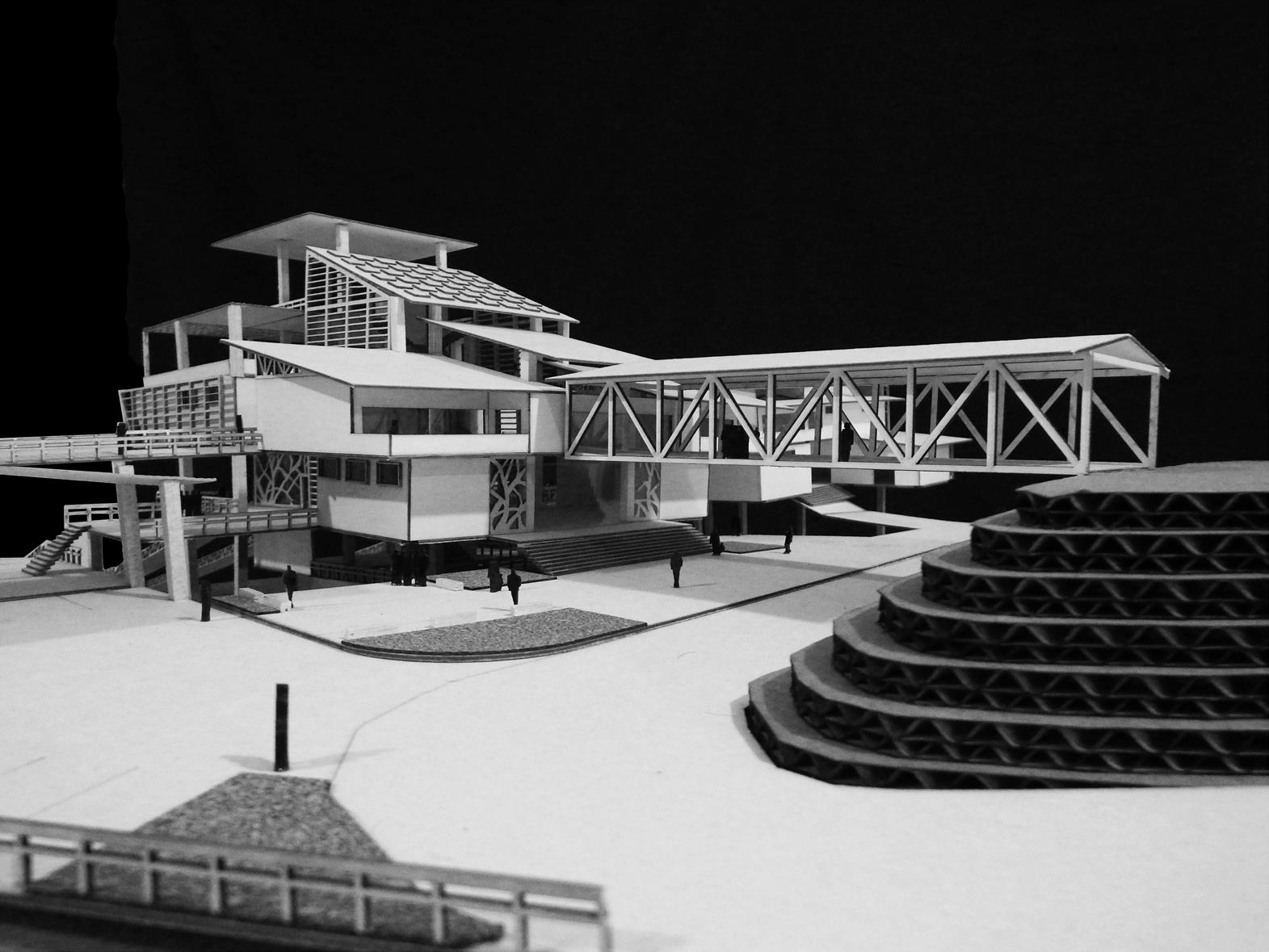

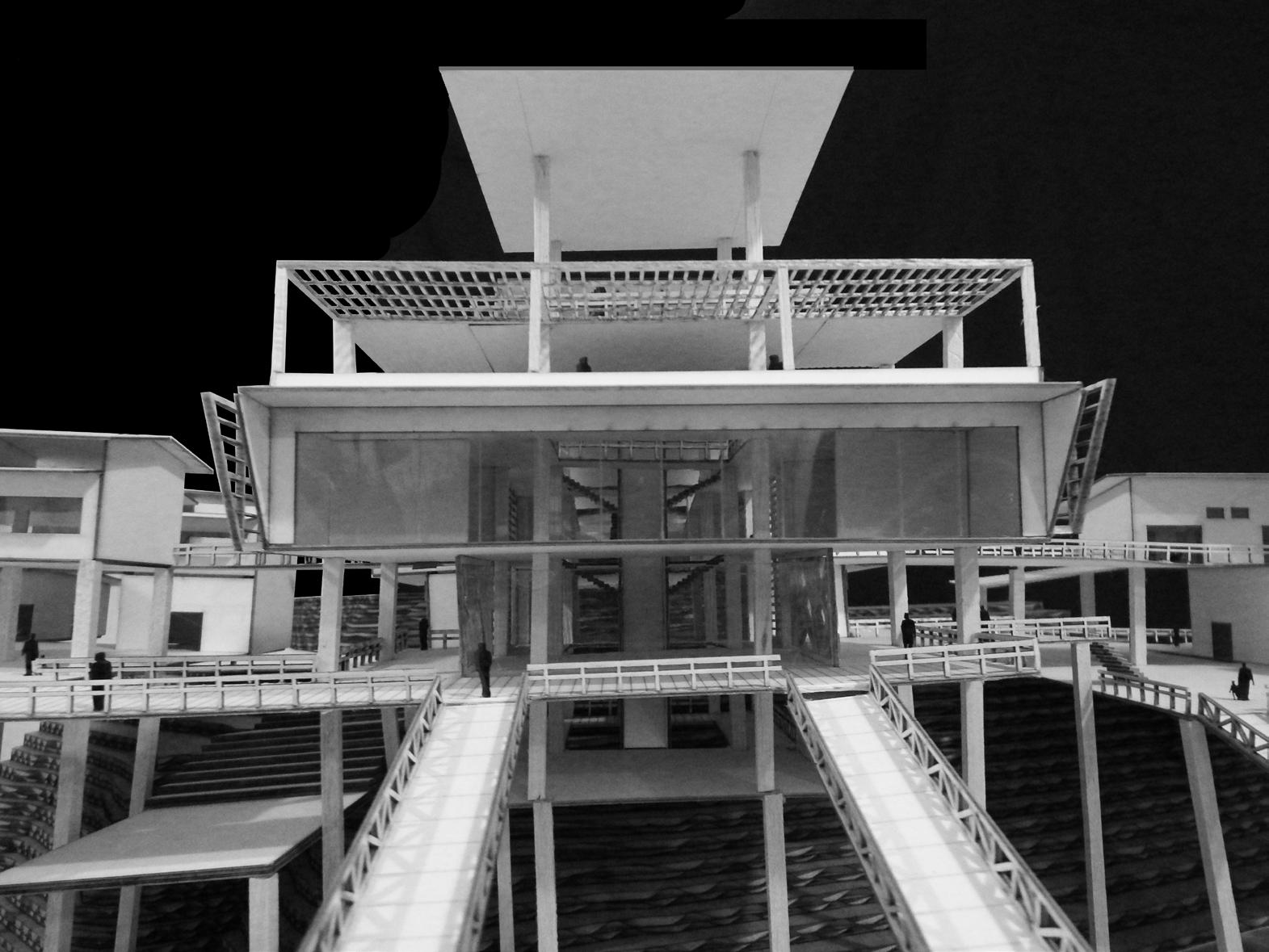

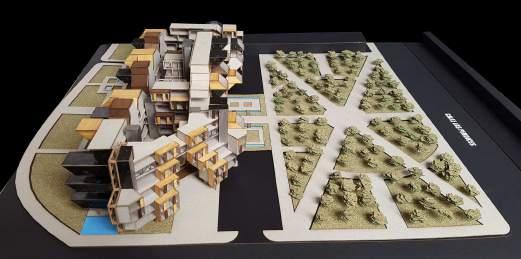

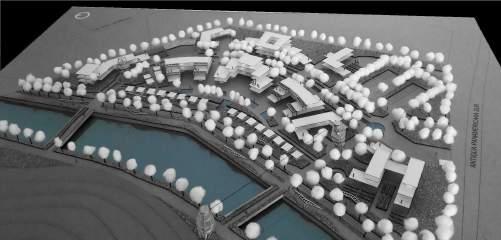

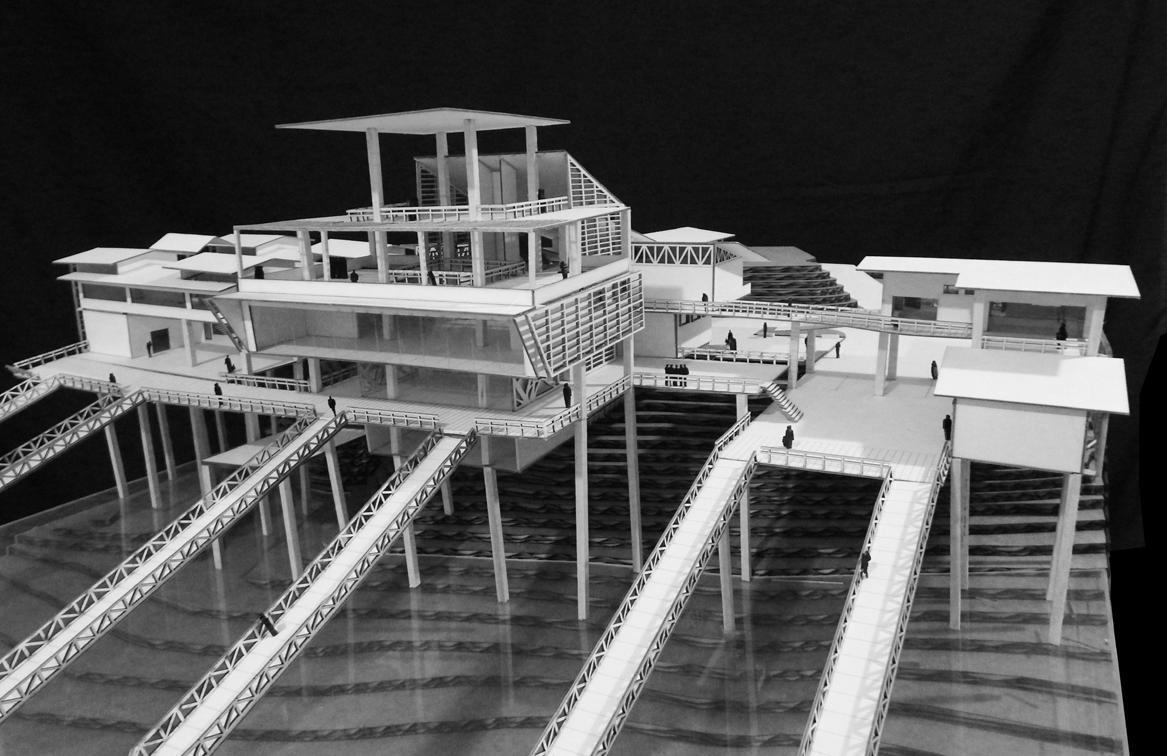

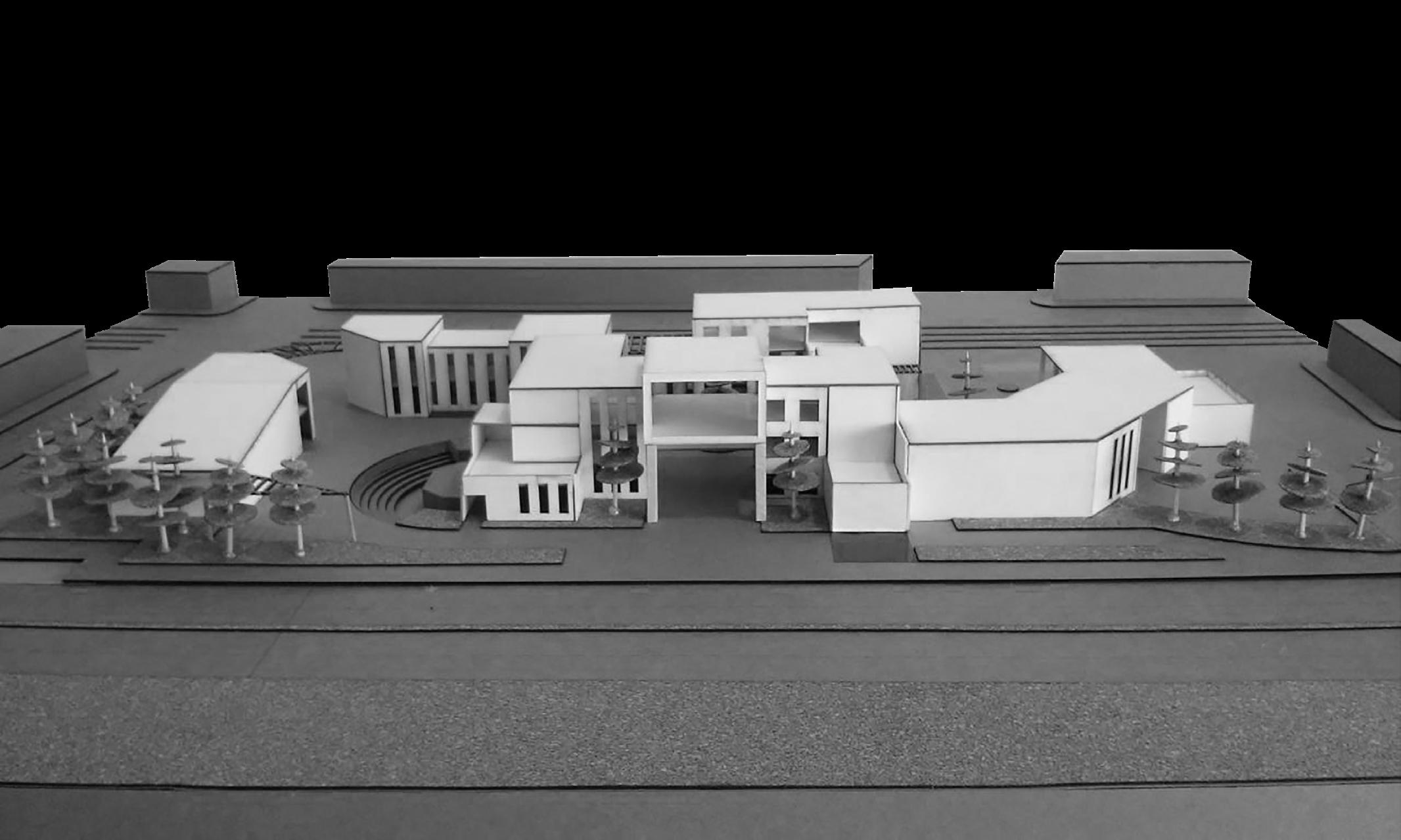

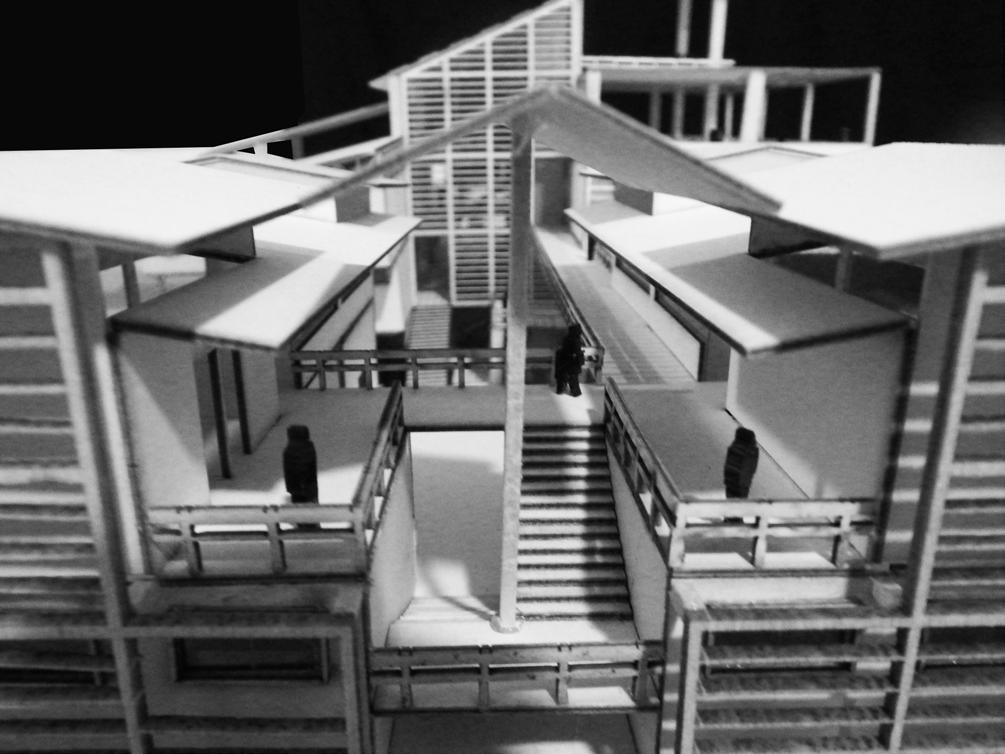

MAQUETA ARQUITECTÓNICA

DETALLES

CONCEPTO

UBICACIÓN

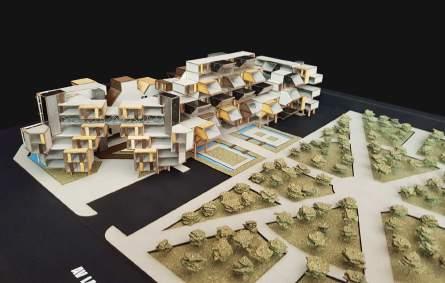

MODULACIÓN

Generar modulos de diferentes tipos para poder hacer una composición, como un rompecabezas.

UBICACIÓN:

Lurigancho, Chosica

COORDENADAS:

-12°01′

ALTITUD

850 m.s.n.m.

-76°94′

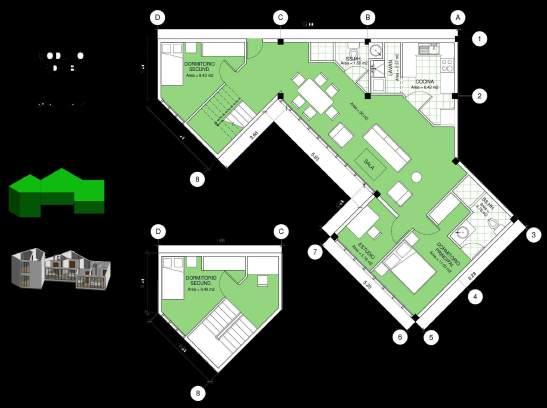

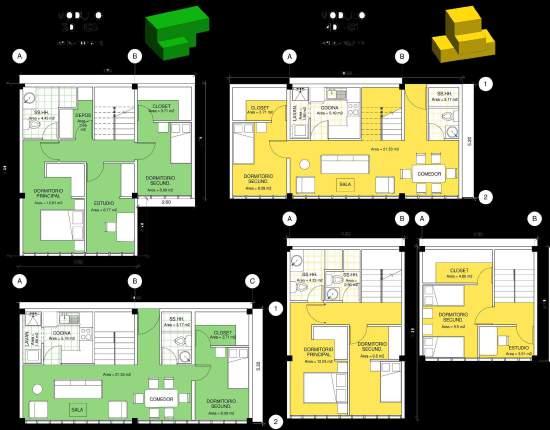

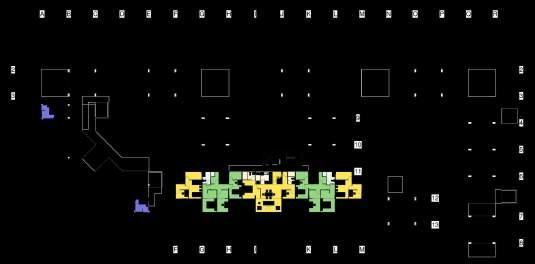

ROJO = 1 dormitorio

AZUL = 2 dormitorios

VERDE = 3 dormitorios

AMARILLO = 4 dormitorios

PROCESO DE DISEÑO

PRIMERO

Se toma en cuenta la antropometría y el mobiliario para sacar las medidas mínimas en cada ambiente.

SEGUNDO

Dividir los ambientes en fachadas:

- FACHADA EXTERIOR / PRINCIPAL (sala, comedor y dormitorios)

- FACHADA INTERIOR / SERVICIO (cocina y baños)

TERCERO

Relación geométrica entre las dimensiones de la vivienda (largo y ancho)

Definidos esos puntos se procede a la composición.

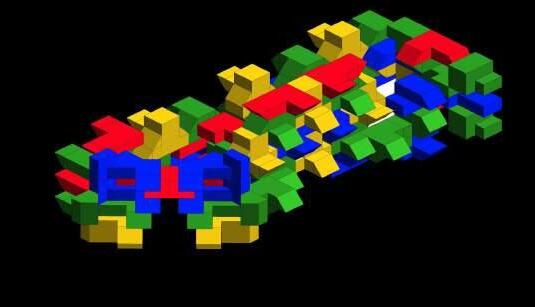

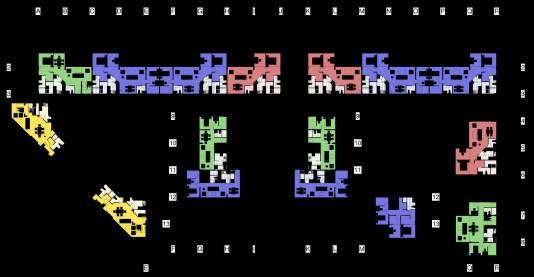

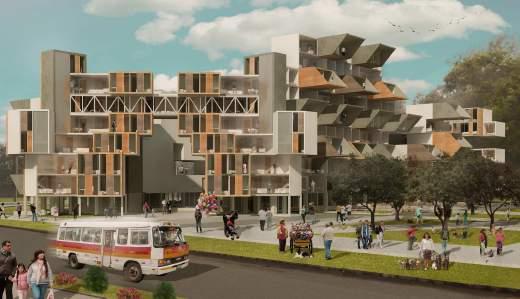

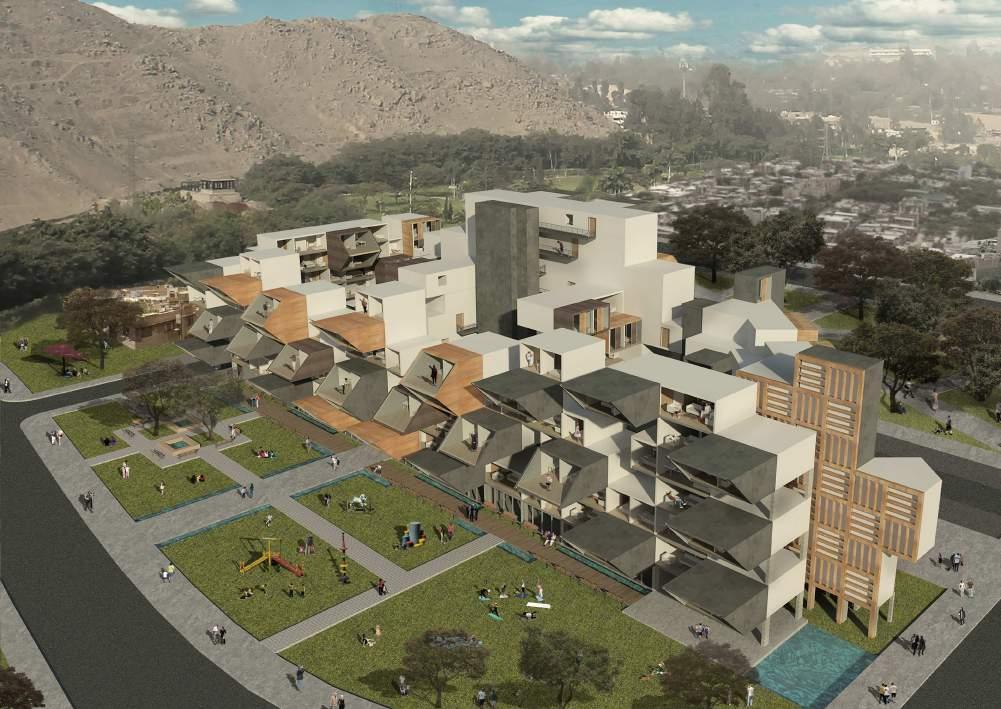

COMPOSOCIÓN GENERAL

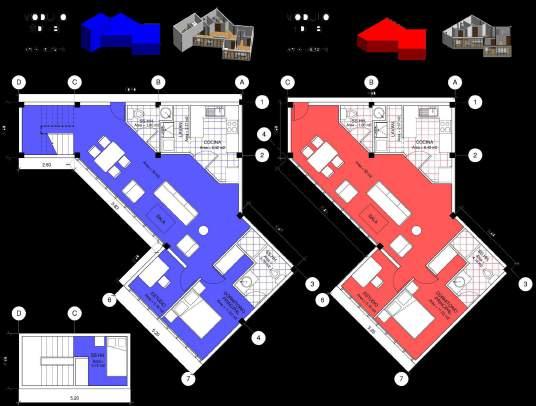

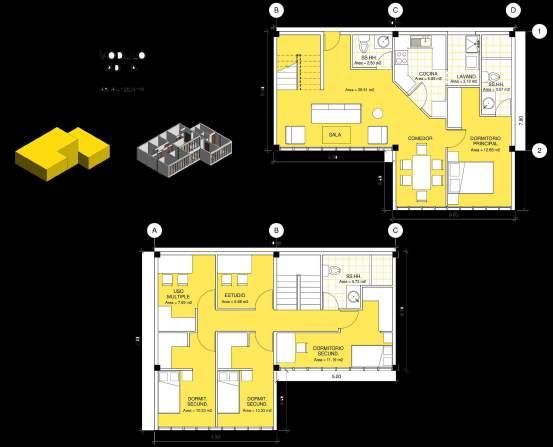

MÓDULOS: TIPO A

MÓDULOS: TIPO A ELABORADO

MÓDULOS: TIPO A

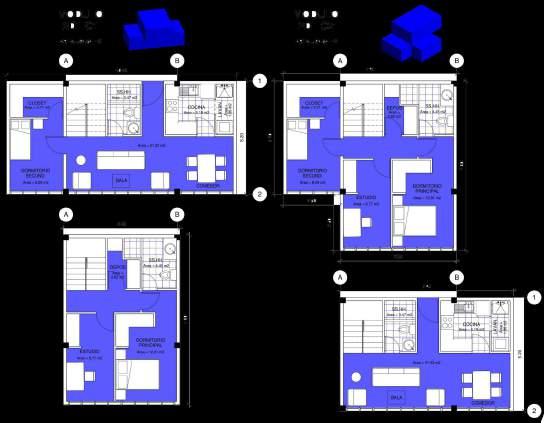

MÓDULOS: TIPO B

El objetivo de cada módulo es poder tener los ambientes más importantes hacia la fachada exterior y los ambientes de servicio en la fachada menos importante, esto con el fin de poder aprovechar las mejores vistas hacia el Rio

ELABORADO EN: Revit + Photoshop

MÓDULOS: TIPO B

MÓDULOS: TIPO B

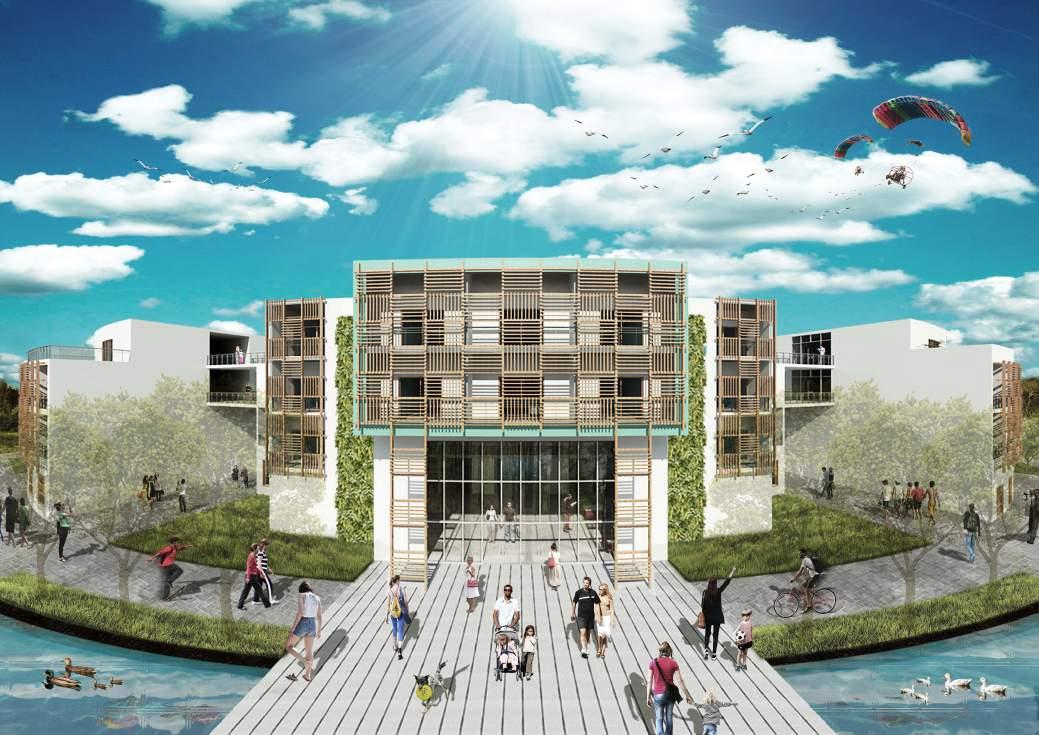

Los módulos tipo B son diferentes al resto debido a que se busco tener una composición en acento; es decir que resalte con respecto a los otros volumenes, como se puede apreciar en el ingreso principal.

ELABORADO EN: Revit + Photoshop

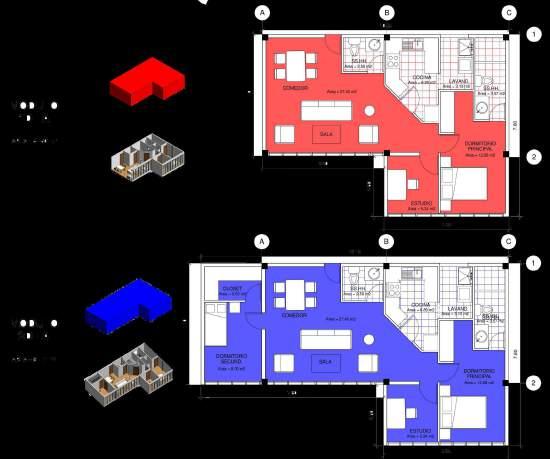

MÓDULOS: TIPO C

MÓDULOS: TIPO C ELABORADO

MÓDULOS: TIPO C

MÓDULOS: TIPO C ELABORADO

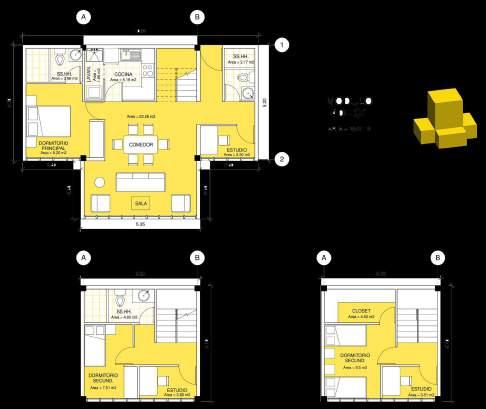

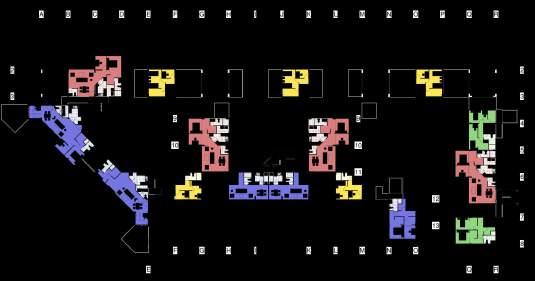

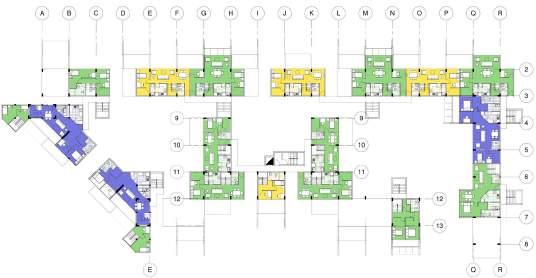

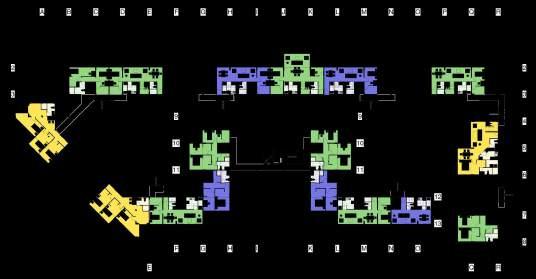

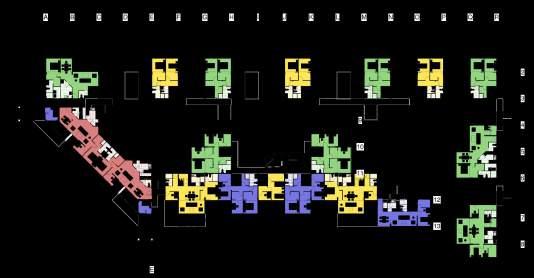

PLANTA BASE

PRIMER PISO

SEGUNDO PISO

TERCER PISO

CUARTO PISO

PRIMER PISO

SEGUNDO PISO

TERCER PISO

CUARTO PISO

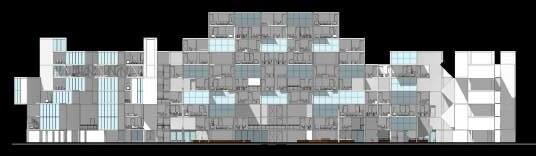

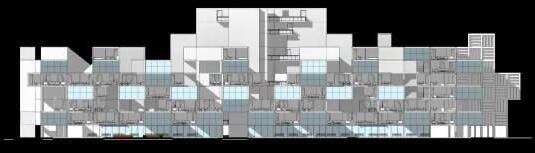

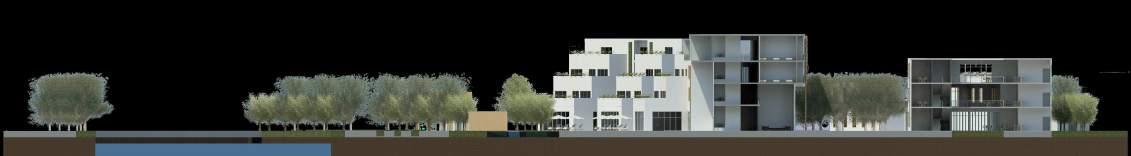

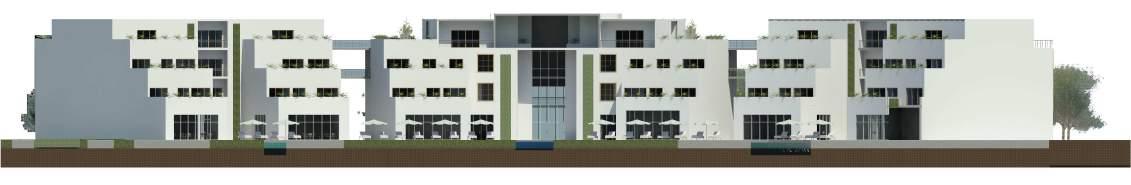

FACHADA NORTE

FACHADA SUR

FACHADA INGRESO

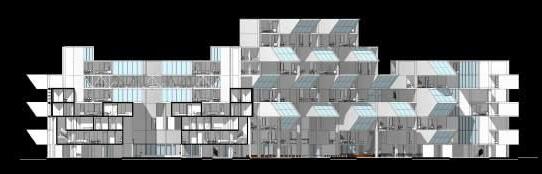

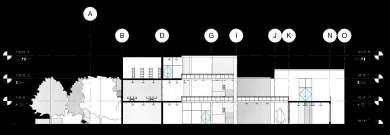

CORTE A-A’

CORTE B-B’

CORTE C-C’

CORTE D-D’

CONCEPTO

UBICACIÓN

TURISMO VIVENCIAL

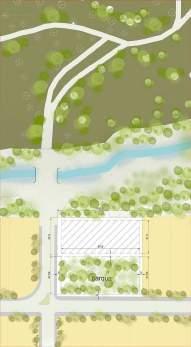

TERRENO

UBICACIÓN:

Lurín

COORDENADAS:

-12°25′ -76°88′

ALTITUD

850 m.s.n.m.

El objetivo del proyecto es brindar al turista y poblador los conocimientos necesarios sobre el cuidado del medio ambiente y la importancia del reciclaje

En esta propuesta se resuelve una composicion arquitectonica que representa un Ecolodge. Se hace uso de materiales naturales como la madera para que haya una estrecha armonía entre la naturaleza y el volumen arquitectonico. Este ecolodge tiene proteccion solar en sus diferentes fachadas como: celosias, techos sol y sombra, jardines verticales, estructuras virtuales,

PROCESO DE DISEÑO

1°2°

El proyecto consiste en 5 ejes principales que conectan al resort con los diferentes ambientes que se tiene; por ejemplo: restaurantes, mirador, restro bar, spa, etc.

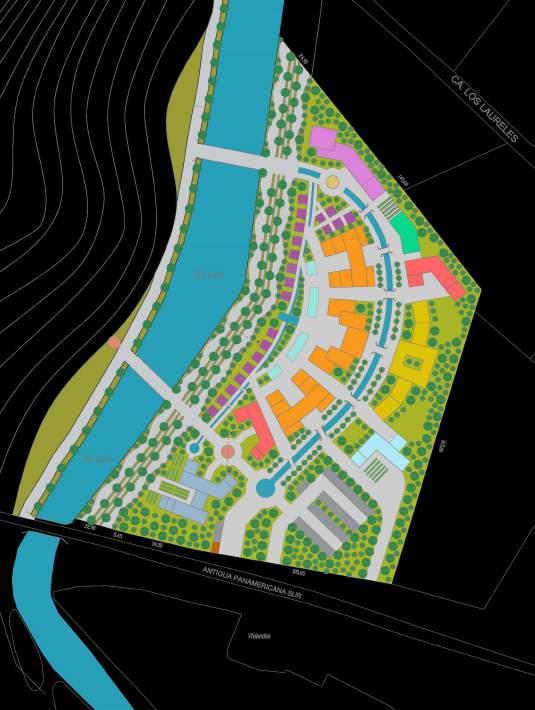

Estos ejes se conectan con 2 alamedas interiores. La primera, la alameda resort de 16.45 metros de ancho la cual cuenta con un bio lago, ciclovías, caminos peatonales y un par de vías para los carritos de golf. La segunda, la alameda de bungalows de 6 metros de ancho para el camino hacia las casitas independientes, un canal del rio de 1 metro y caminos peatonales.

Sepuedeverqueseforman4alamedassucesivas desde el rio hasta el resort lo cual genera un camino peatonal más interesante.

Alameda de bungalows

Porotrolado,laalamedaprincipalde 20metrostieneunrecorridodeciclovías que llegarán hasta las Lomas de Lúcumo promoviendo el deporte y el turismo como indica el concepto.

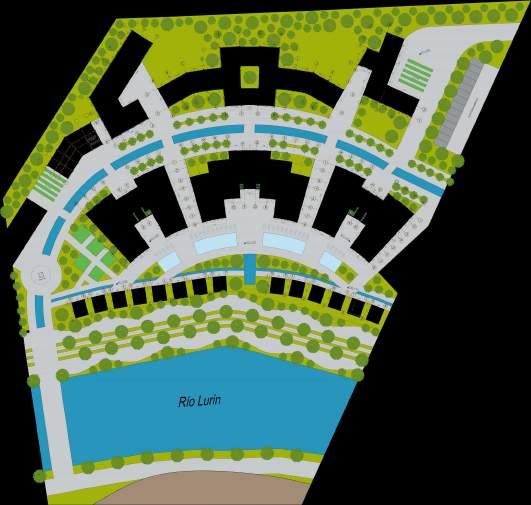

ZONIFICACIÓN

ALAMEDA PRINCIPAL

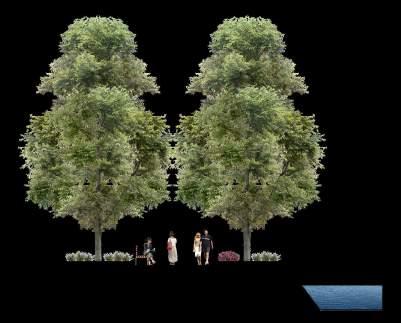

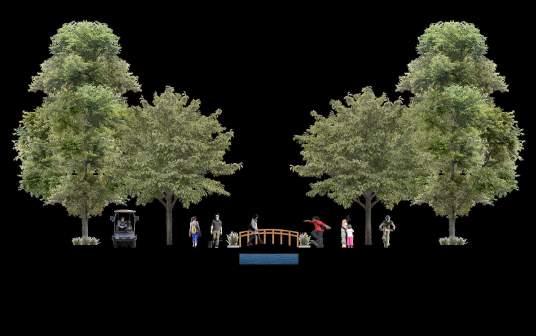

CORTE A-A’

ALAMEDA SECUNDARIA CORTE B-B’

ALAMEDA DE BUNGALOWS

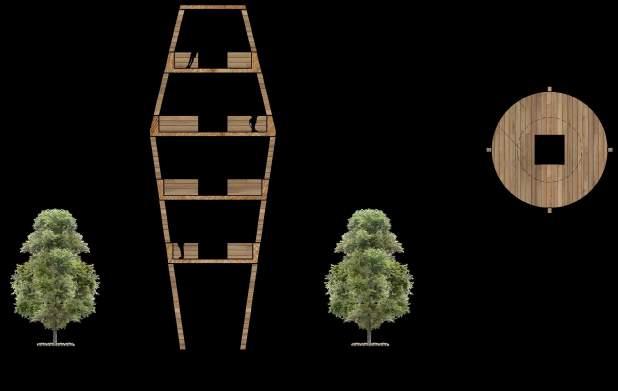

MIRADOR

ALAMEDA RESORT CORTE C-C’

CORTE E-E’

CORTE D-D’

PRIMER PISO

SEGUNDO PISO

9

CORTE A-A’

CORTE B-B’

CORTE C-C’

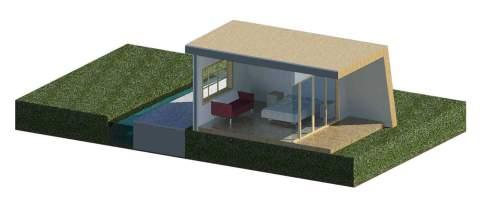

BUNGALOW

TIPO A

BUNGALOW

TIPO B

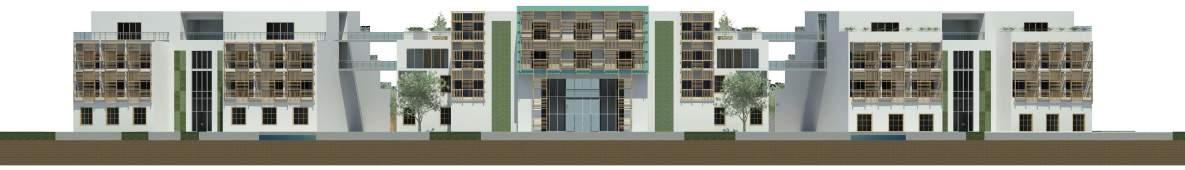

FACHADA INGRESO

FACHADA INGRESO

FACHADA RÍO

ELEVACIÓN 1

ELEVACIÓN 2

ELEVACIÓN 3

CONCEPTO

CULTURA

EDUCACIÓN

El objetivo del proyecto es reforzar la identidad de la población de Ica y mejorar el turismo

En busca del desarrollo educativo de los niños se insertarán talleres

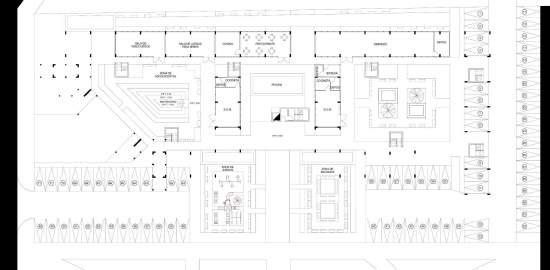

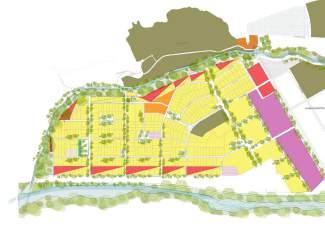

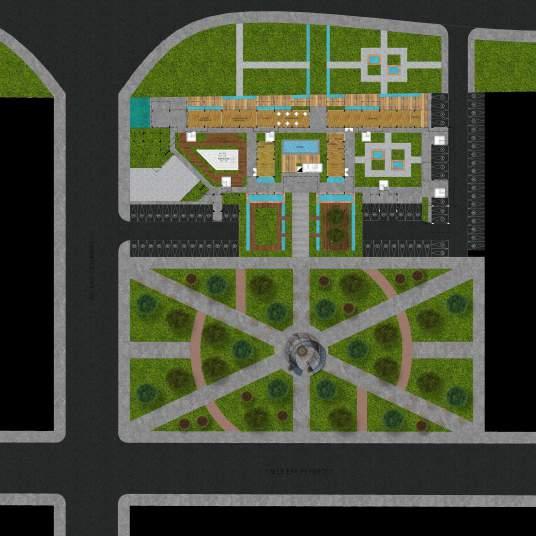

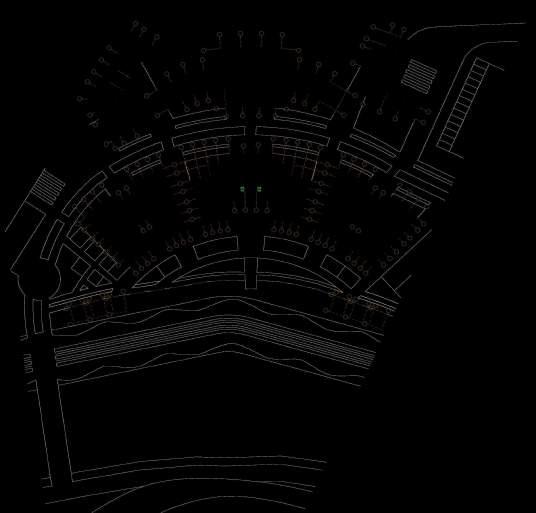

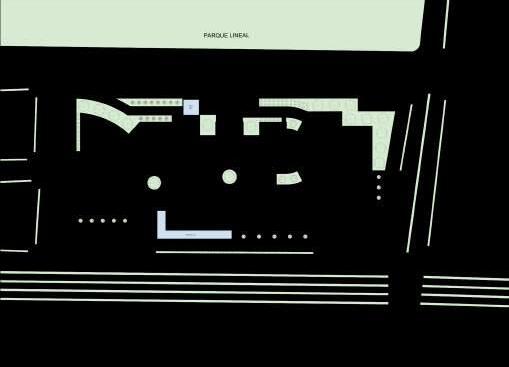

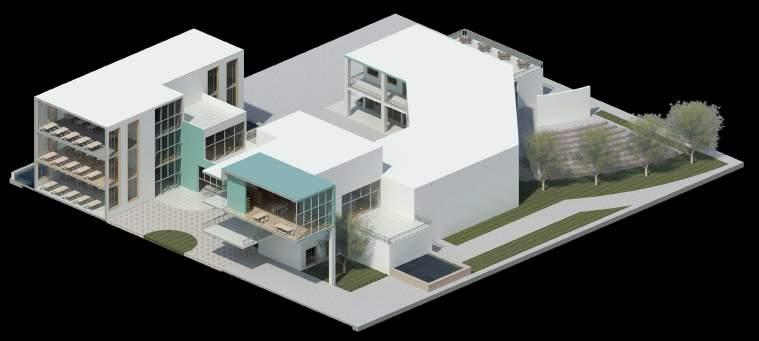

PLANTA GENERAL

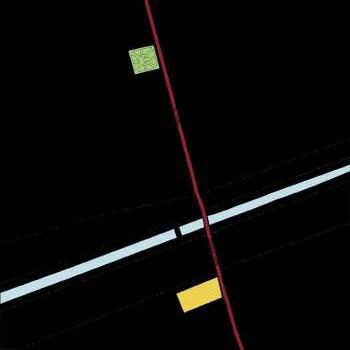

UBICACIÓN

TERRENO

REVITALIZACIÓN

Mejorar la imagen urbana, sobretodo en la rivera del río Ica.

PROLONGACIÓN

GRAU

RÍO ICA PLAZA

PRINCIPAL

UBICACIÓN: Ica

COORDENADAS:

-14°06′ -75°72′

ALTITUD

406 m.s.n.m.

El centro cultural comercial tendrá fácil acceso desde la plaza principal de Ica a través de la vía Pronlongación Grau. Además se generó un parque lineal a lo largo del río para revitalizar la zona que actualmente se encuentra muy desordenada y contaminada.

PRIMER PISO

SEGUNDO PISO TERCER PISO

El centro presenta tres usos: cívico, cultural y comercial; los cuales están conectados por una plaza central y dos secundarias. Por otro lado, se colocó la biblioteca con la mejor visual y elevada para que no sea afectada por el ruido esterior. Además, los arboles y espejos de agua sirven como termoreguladores

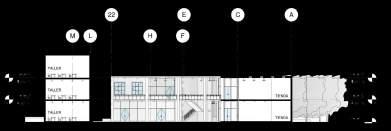

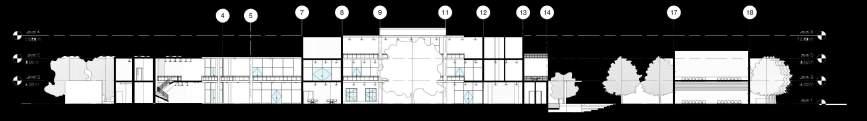

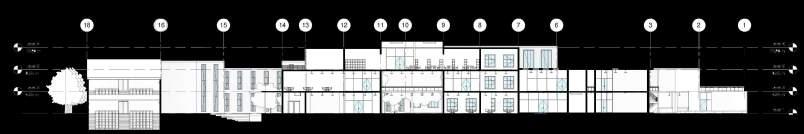

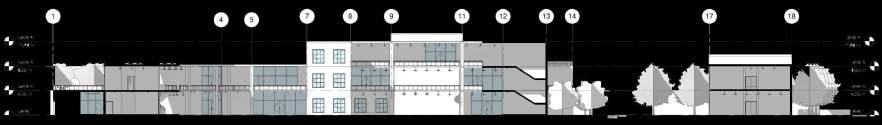

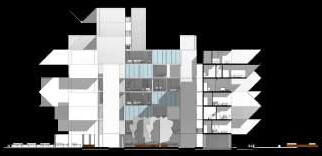

CORTE A-A’

CORTE B-B’

CORTE C-C’

CORTE D-D’

CORTE E-E’

CORTE F-F’

VISTA BIBLIOTECA

VISTA CAFETERÍA

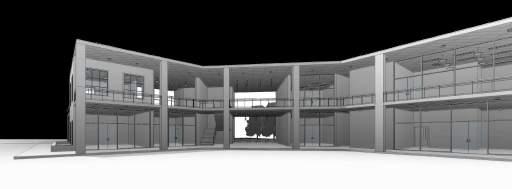

VISTA PLAZA CENTRAL

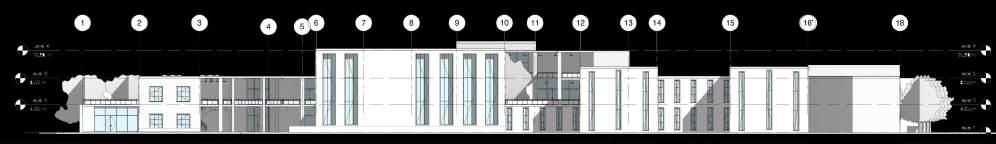

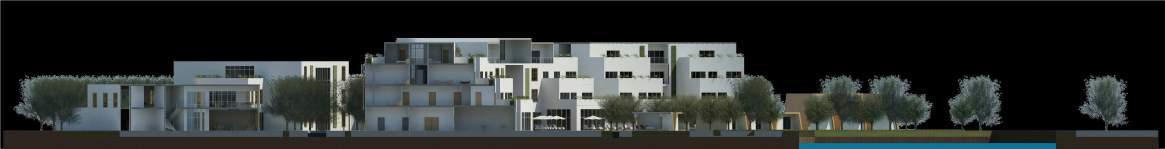

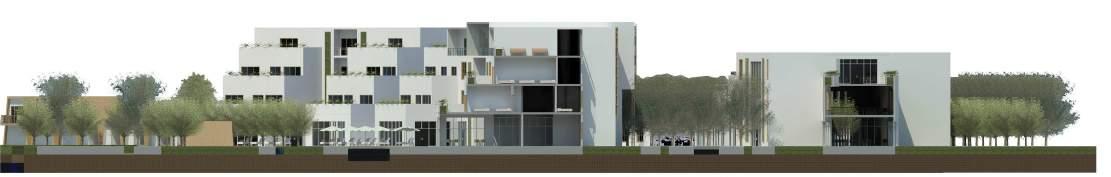

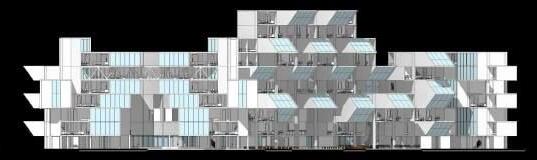

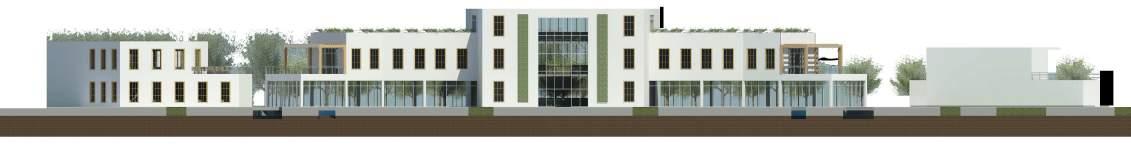

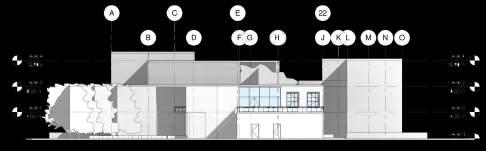

FACHADA SUROESTE

FACHADA ESTE

FACHADA SURESTE FACHADA ESTE (PLAZA INTERIOR)

FACHADA NORESTE

FACHADA SUROESTE

VISTA ZONA COMERCIAL

VISTA PLAZA CENTRAL

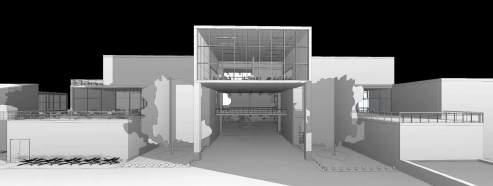

VISTA INGRESO PRINCIPAL

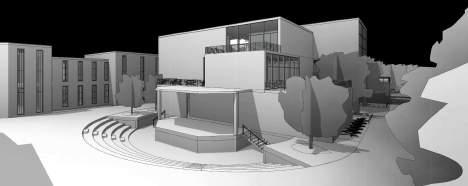

VISTA ANFITEATRO

TALLERES PLAZA CENTRAL

TIENDAS

BIBLIOTECA

TERRAZA

RESTAURANTE

CINE AL AIRE LIBRE

ESPEJO DE AGUA

(Ayuda a ladeltermoregulación ambiente)

VISTA AUDITORIO

VISTA RESTAURANTE

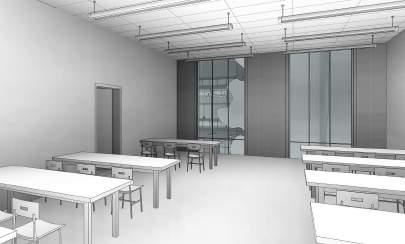

VISTA TALLER

CONCEPTO

SOSTENIBILIDAD

Insertarla en urbanismo y arquitectura para mejorar la calidad de vida de las personas.

Insentivar el uso de vivienda7comercio para tener un mejor uso del suelo.

DENSIFICACIÓN

USOS MIXTOS Generar un mejor uso del suelo densificando las viviendas/comercio.

UBICACIÓN

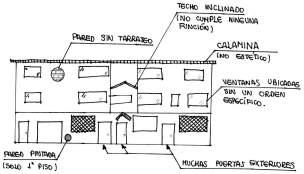

SITUACIÓN ACTUAL

UBICACIÓN:

Villa El Salvador, Lima

COORDENADAS:

-12°21′ -76°94′

ALTITUD

175 m.s.n.m.

PROBLEMÁTICA:

- Contaminación del aire

- Incremento de residuos sólidos

-Carenciadeserviciosbásicos(alcantarillado, agua potable)

- Mal uso del suelo

- Contaminación sonora

ESTUDIO DE DENSIDAD

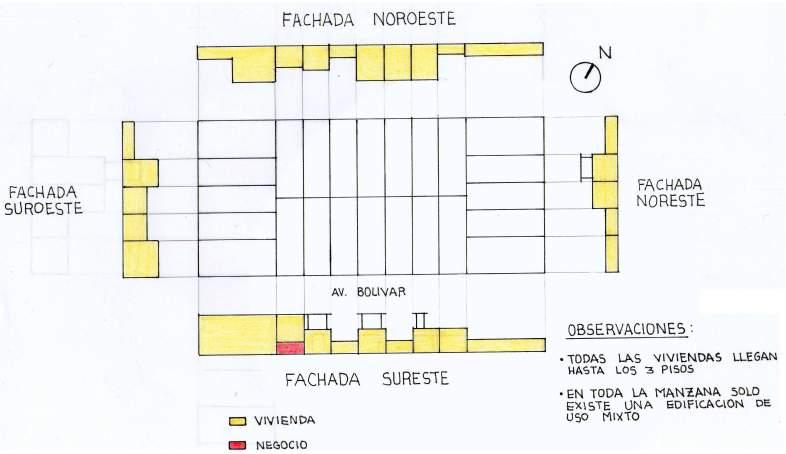

OBSERVACIONES:

- Solo 14 viviendas tienen ade-

OBSERVACIONES:

- Todas las viviendas llegan máximo hasta los 3 pisos

- En toda la manzana solo solo existe una edificación de uso mixto.

PROPUESTA

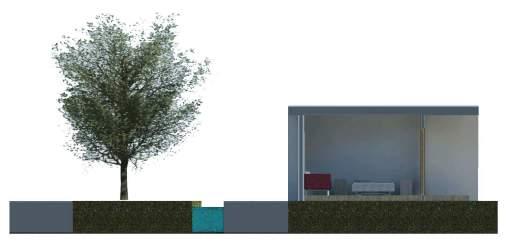

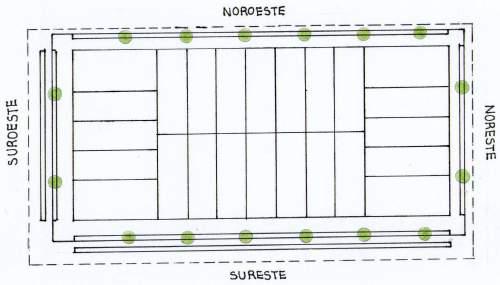

SECCION VIAL: NORESTE

La propuesta busca generar calles con áreas verdes y árboles para termoregularizar el ambiente. Además, en las secciones viales esquematicas se puede apreciar que se busca la inserción de cilovias para motivar la mobilidad urbana sostenible. Por otro lado, se ampliaron las veredas dando más espacio al peatón que a los automoviles.

SECCION VIAL: SURESTE / SUROESTE

AVENIDA BOLIVAR

SECCION VIAL: NOROESTE

TIPO A

VIVIENDA MULTIFAMILIAR + CLINICA VETERINARIA

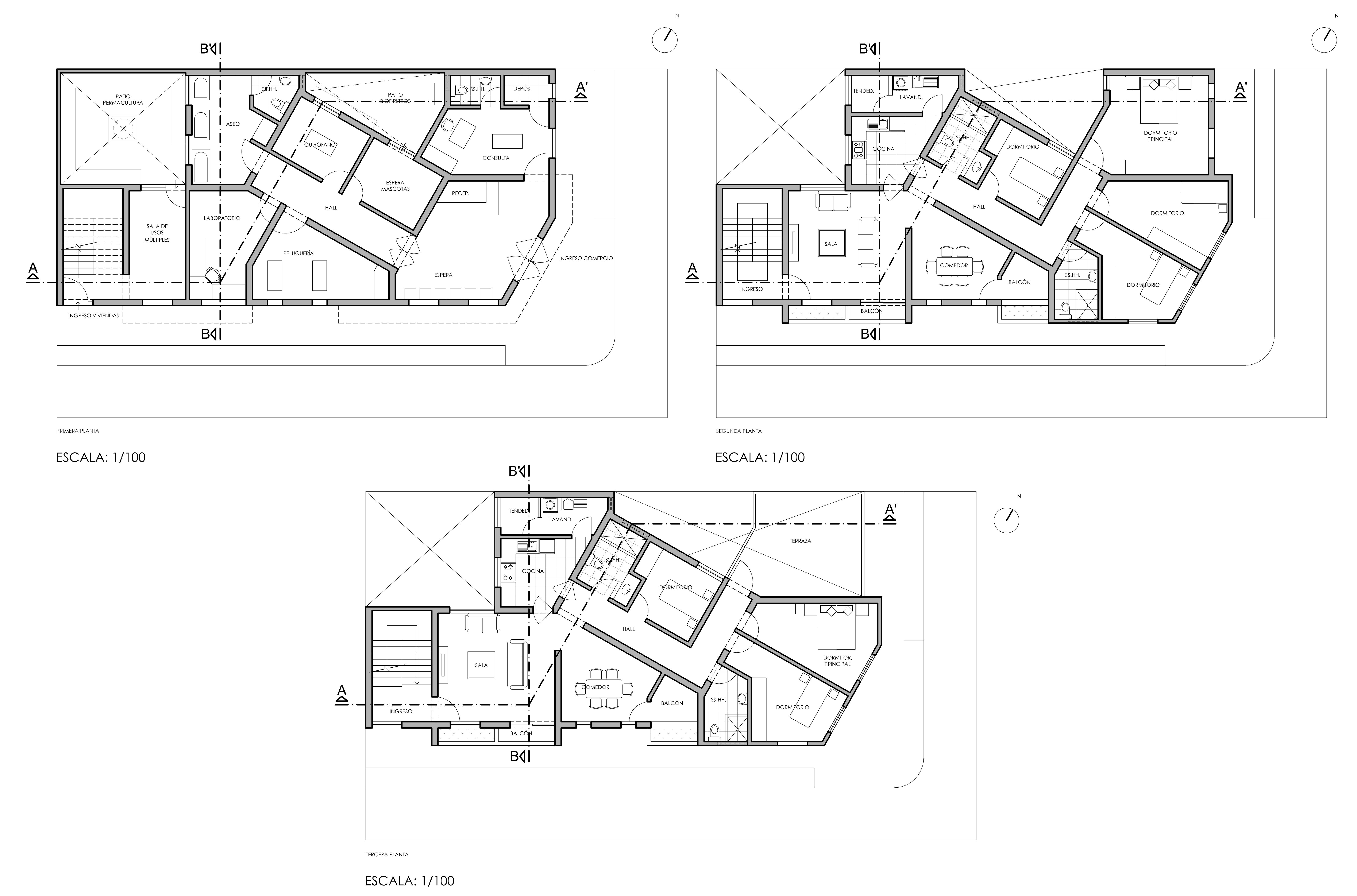

Se propone un uso mixto el cual consiste en una clinica veterinaria que se ubicará en el primer piso con un ingreso independiente. Por otro lado, el segundo ytercerpisoestarácompuestoporviviendasmultifamiliares los cuales tendrán un ingreso independiente por el primer piso.

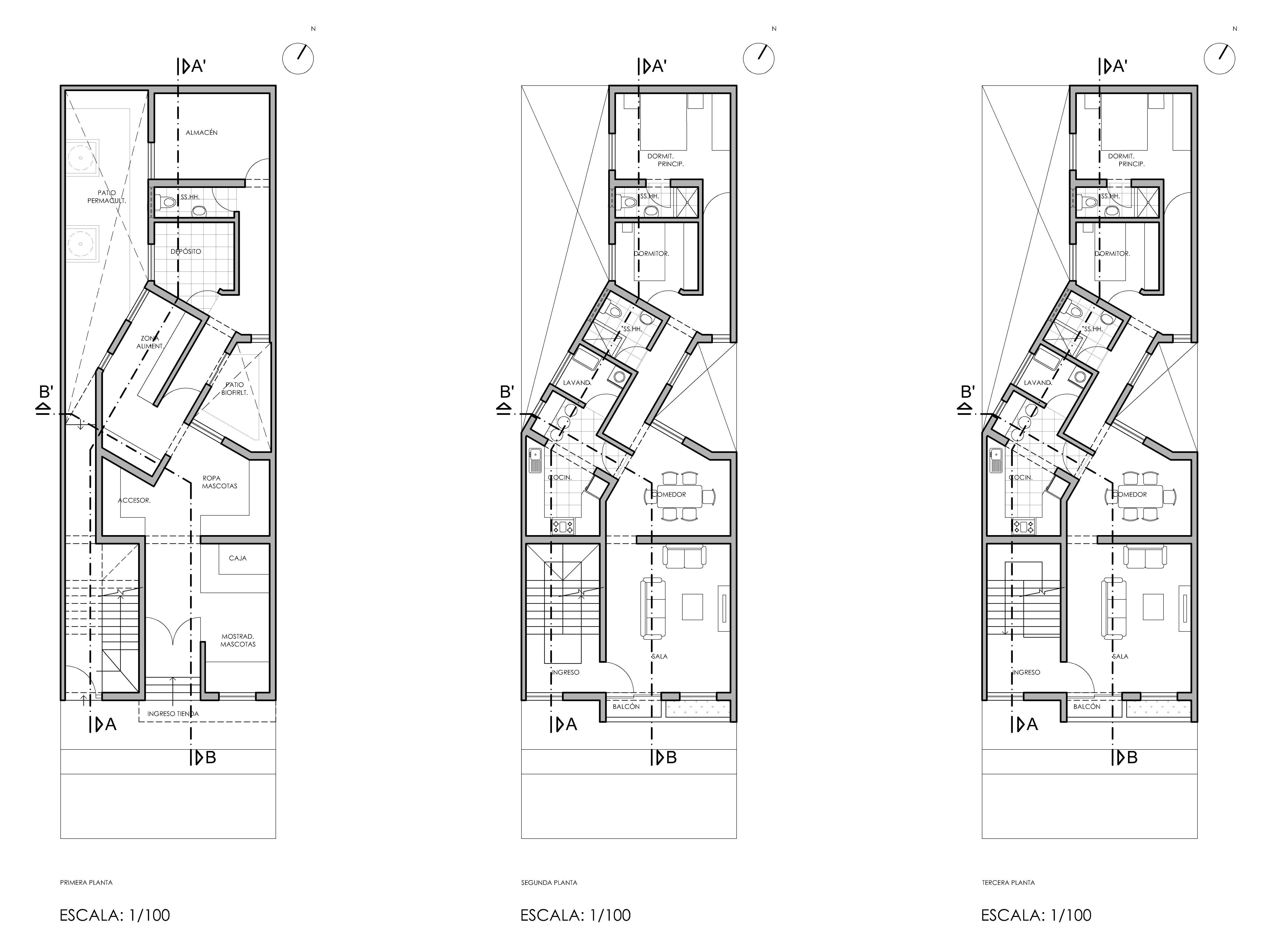

SEGUNDO PISO

AVENIDA BOLIVAR

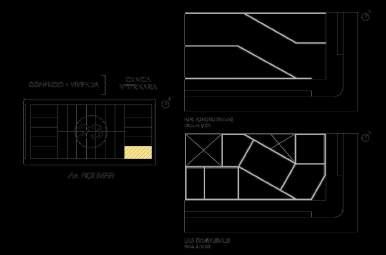

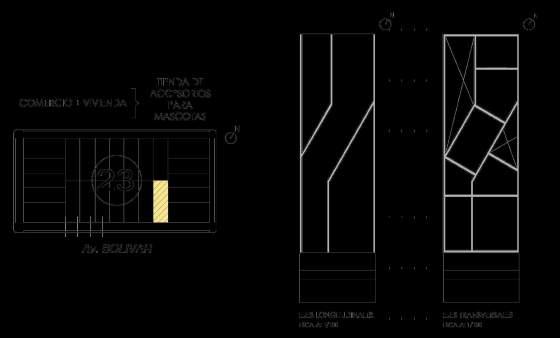

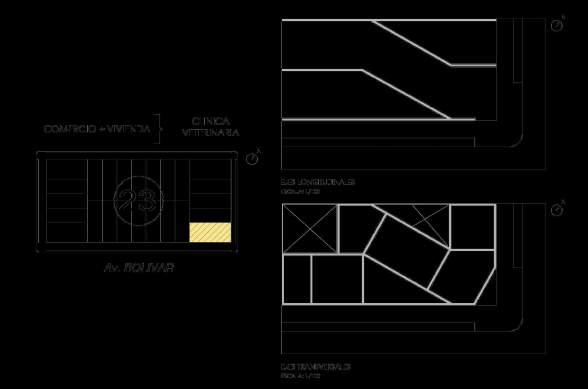

EJES LONGITUDINALESEJES TRANSVERSALES

PRIMER PISO

TERCER PISO

TIPO A

PANELES SOLARES con orientación

NORTE con un ángulo de 22°

PATIO DE BIOFILTROS

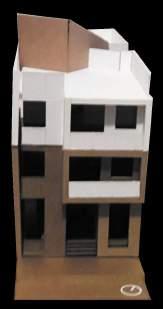

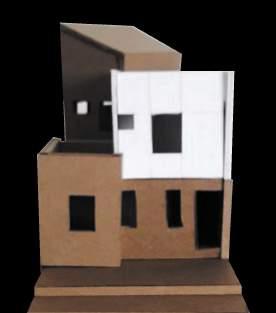

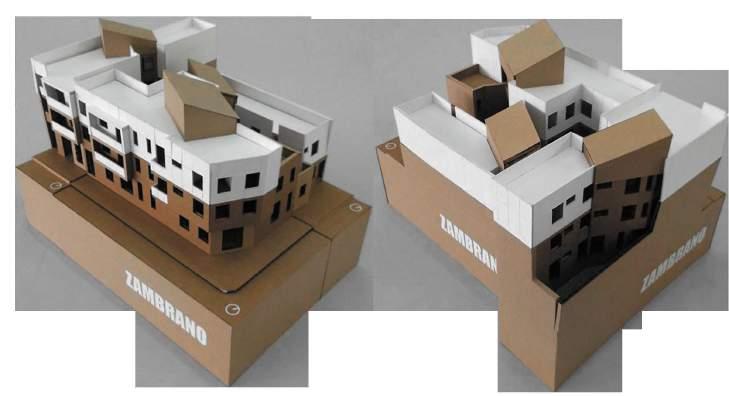

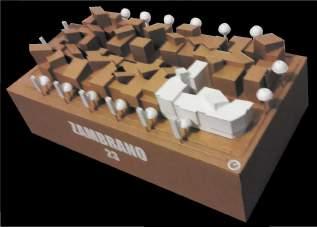

El proyecto es de tres pisos, como se ve reprentada en la maqueta. Se puede apreciar que en el ultimo piso se usa udrywall ya que es un material más liviano, lo cual ayuda a reducir las cargas

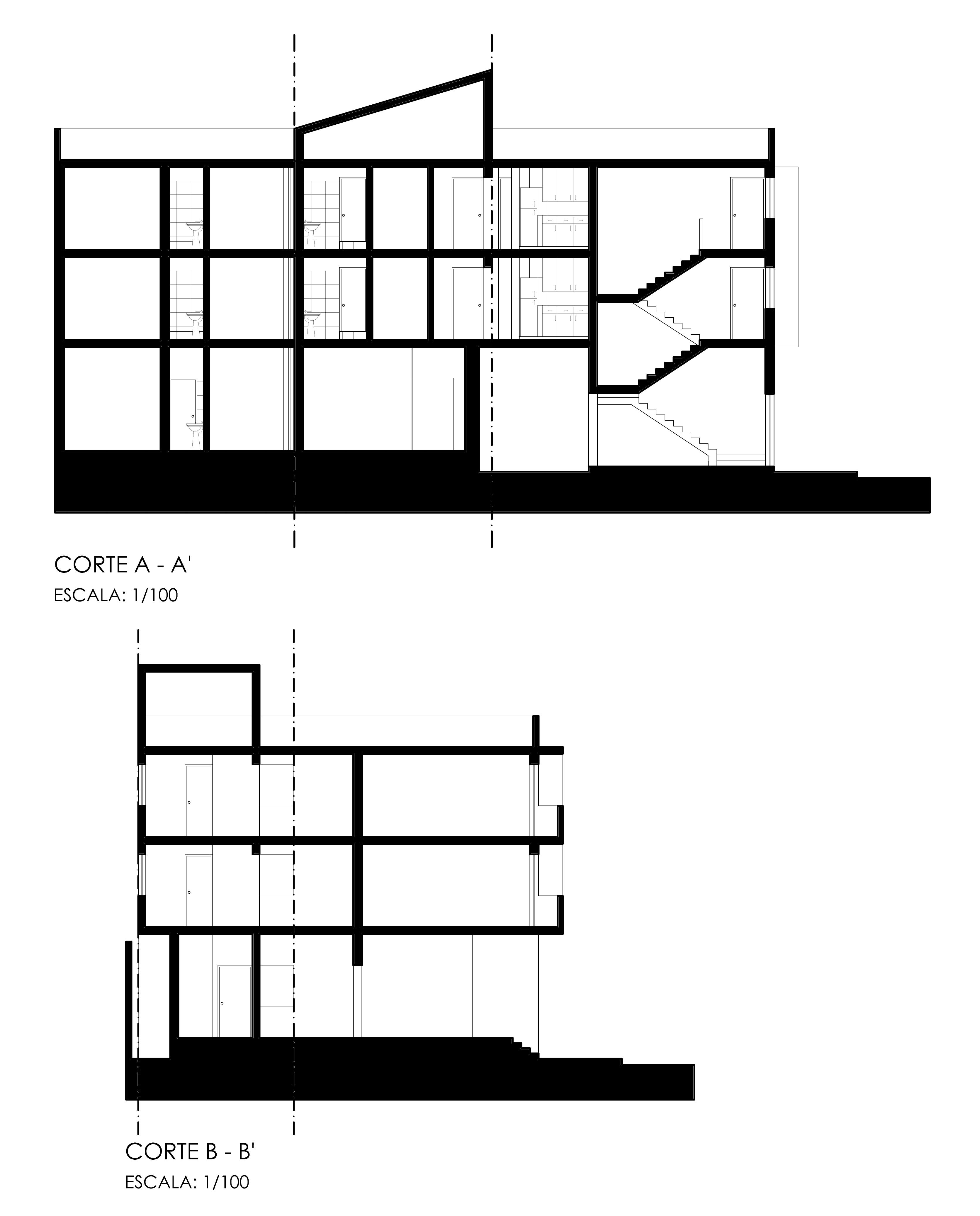

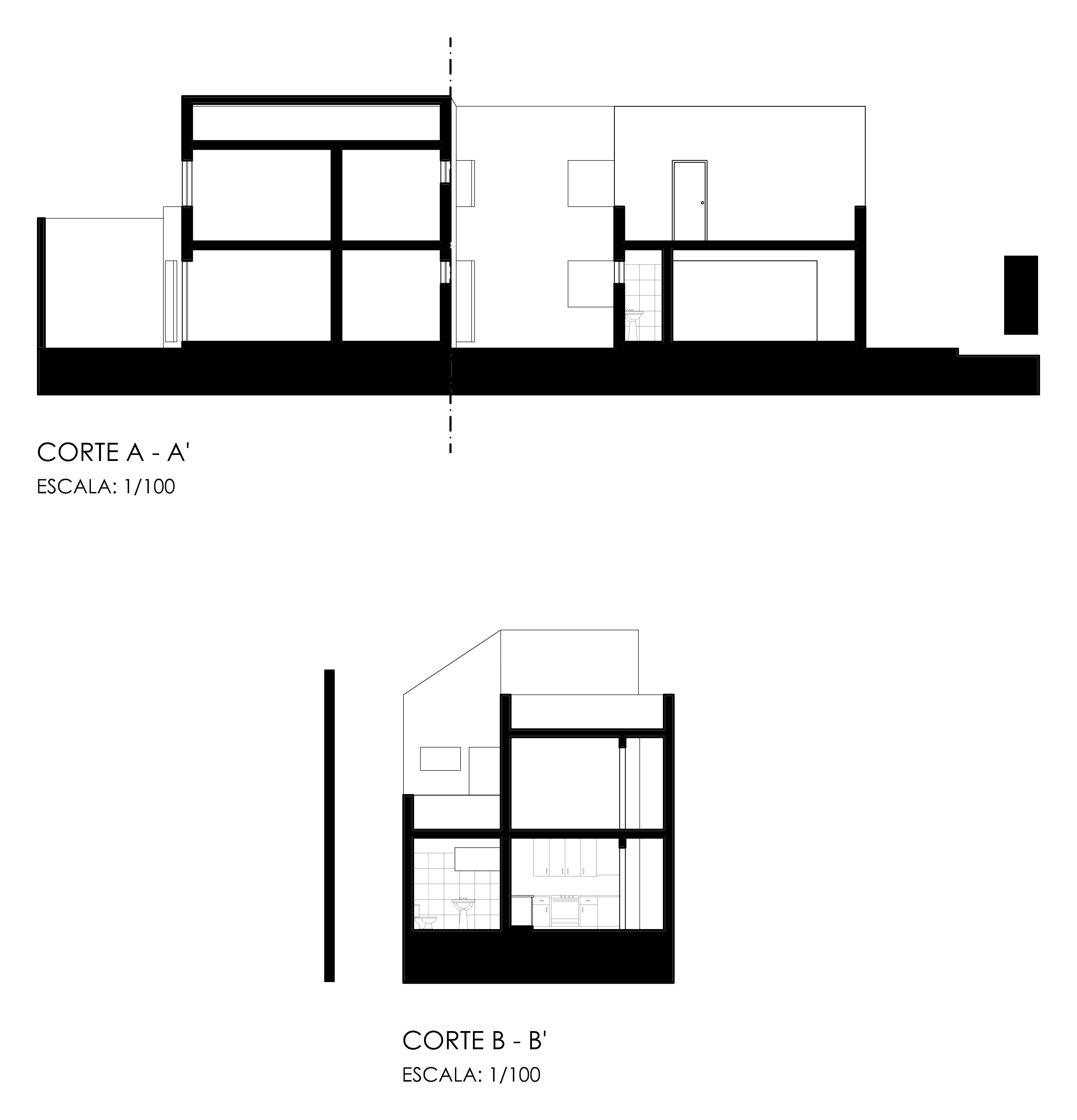

CORTE B-B’

PATIO DE PERMACULTURA

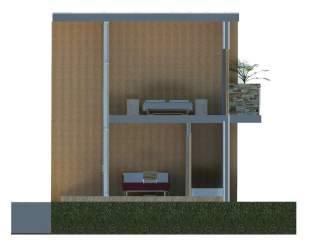

CORTE A-A’

PANELES SOLARES (ángulo de 22°)

DRYWALL (material liviano)

ALBAÑILERÍA (material pesado)

VIVIENDA MULTIFAMILIAR + TIENDA DE ACCESORIOS PARA MASCOTA

Se propone un uso mixto el cual consiste en ser un complemento a la clinica veterinaria, es decir, una tienda de accesorios para mascotas que se ubicará en el primer piso con un ingreso independiente al de las viviendas multifamiliares de los otros pisos.

TIPO B

CORTE A-A’

PANELES SOLARES con orientación NORTE con un ángulo de 22°

El proyecto es de tres pisos, como se ve reprentada en la maqueta. Se puede apreciar que en el ultimo piso se usa drywall. Además existe un volumen girado dentro del lote que está perfectamente orientado hacia el norte para poder colocar los panales solares.

PANELES SOLARES (ángulo de 22°)

DRYWALL (material liviano)

ALBAÑILERÍA (material pesado)

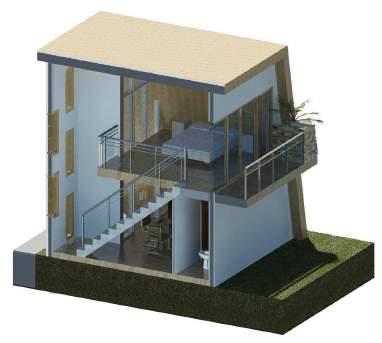

VIVIENDA UNIFAMILIAR

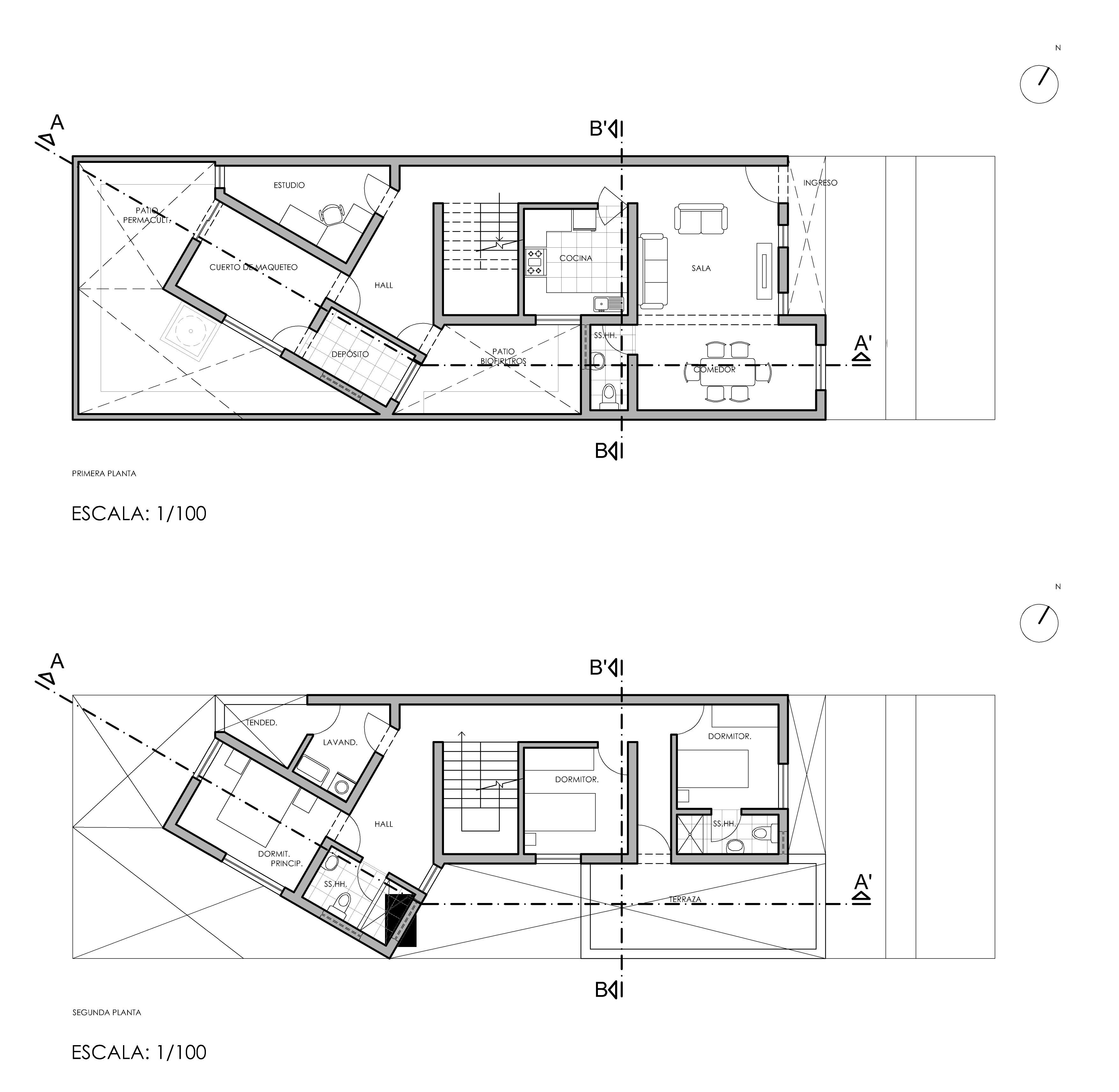

Se propone una vivienda unifamiliar de dos pisos, que al igual que los otros diseños, presenta un volumen girado hacia el norte.

PRIMER PISO

SEGUNDO PISO

TIPO B

PANELES SOLARES con orientación NORTE con un ángulo de 22°

CORTE B-B’

CORTE A-A’

El proyecto es de dos pisos, como se ve reprentada en la maqueta. Se puede apreciar que en el ultimo piso se usa drywall con una modulación de de paneles cada 60 cm. Por otro lado, al igual que en los otros proyectos se inserta la idea de los biofltros para el tratamiento de las aguas grises.

PANELES SOLARES (ángulo de 22°)

DRYWALL (material liviano)

ALBAÑILERÍA (material pesado)

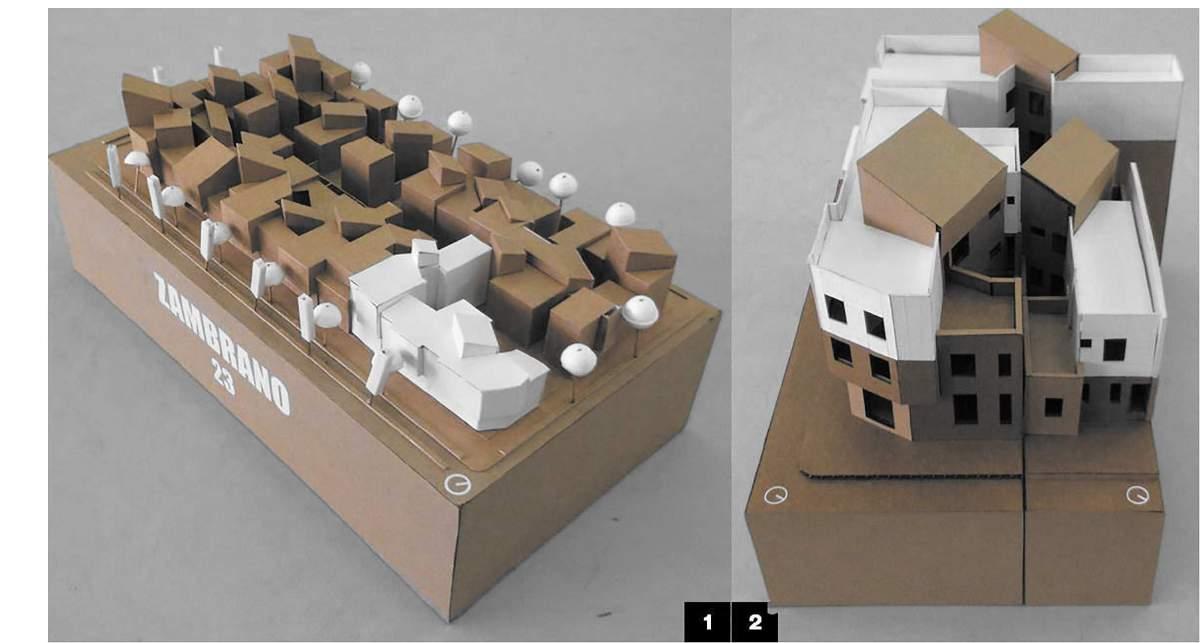

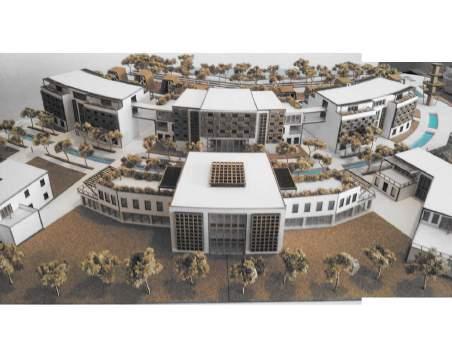

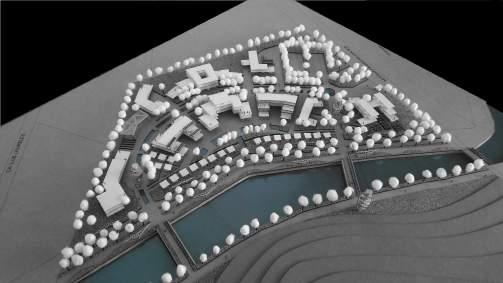

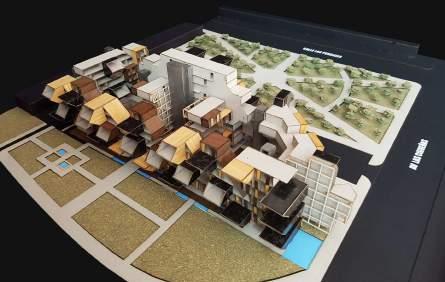

VISTA GENERAL

ZONA DESARROLLADA

El objetivo principal de la propuesta es poder insertar tecnologias ambientales como panales solares, tratamiento de aguas grises a través de biofiltros y permacultura a las viviendas generando menos residuos y usando energias renovables.

Por otro lado, poder hacer un mejor uso de suelo densificando las viviendas y haciendalos mixtas con comercio.

PLANTA GENERAL
