GRUPO 04 - ARQUITECTURA VERNÁUCLA

UNIVERSIDAD NACIONAL DE TRUJILLO FACULTAD DE INGIENERÍA ESCUELA DE ARQUITECURA Y URBANISMO

ARQUITECTURA VERNÁCULA

EXPERIENCIA CURRICULAR:

ACONDICIONAMIENTO AMBIENTAL

DOCENTE:

ARQ ELMER M CKY TORRES LOYOLA

GRUPO: 04

INTEGRANTES: ABANTO VILLARREAL, ERICK VICKEYSER

BRINGAS VENTURA, IRMA MARIANA

CASTILLO VERONICO,TAMARA JACKELIN

CLAVO CHICOMA, JHOJANI LIZETH

FIGUEROA VARGAS, XIOMARA ELIZABETH

IBAÑEZ CRUZ, ANYELA LIZETH

MARÍN LEZAMA, ALESSANDRA ESTEFANÍA

SICCHE LABARRERA, NATHALY MARITZA

DE IMÁGENES

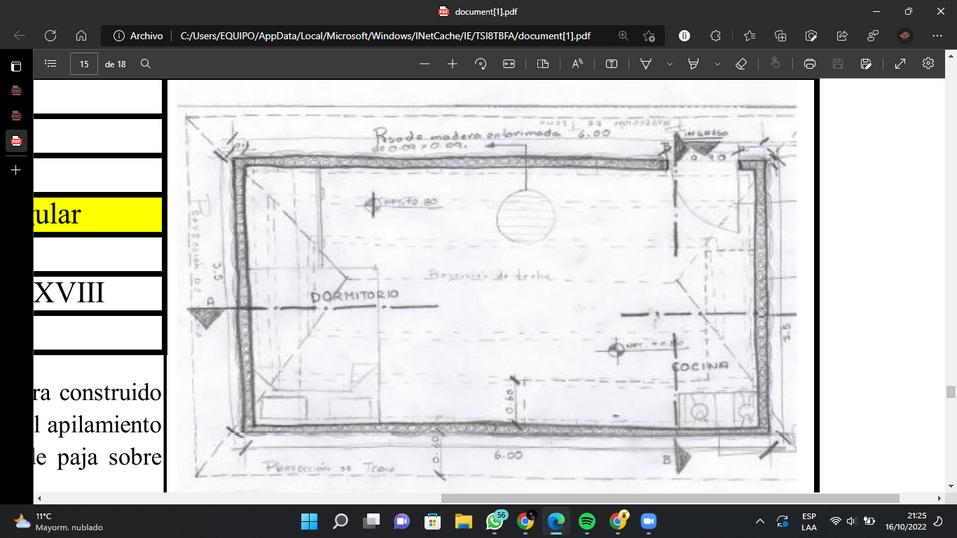

PlantadelaviviendadeCcapi

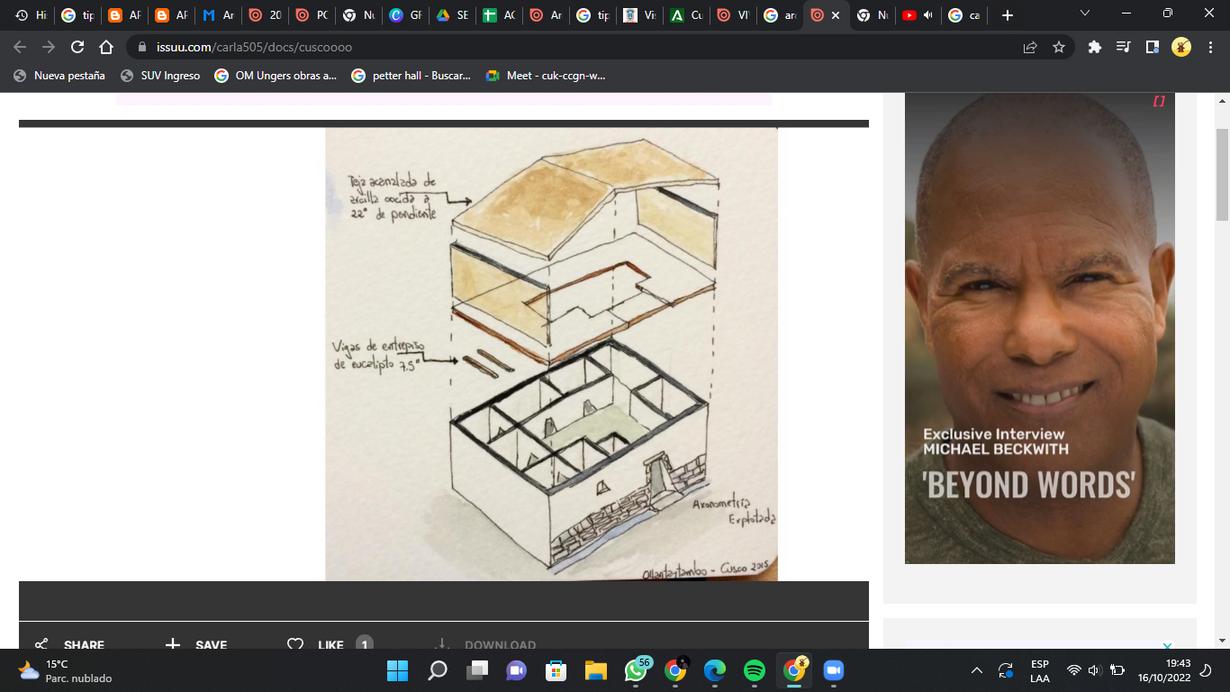

AxometríaexplotadadeOllantaytambo

MosaicodeviviendaenOllantaYTambo

INTRODUCCIÓN

El Cusco es una ciudad llena de cultura y tradición vigentes hasta hoy en día, dentro de lo cual resalta su importancia en la historia arquitectónica del Perú, siendo fundamentalmente reconocida por sus construcciones precolombinas. De esta manera, se puede decir que es un hecho que la arquitectura vernácula está muy presente en la sociedad cusqueña, con construcciones que están estrechamente relacionadas a la localidad tanto en su materialidad, estructuras y formas utilizadas como en la manifestación de la religión, costumbres, economía y demás aspectos sociales nativos del lugar.

UNIVERSIDAD

ACONDICIONAMIENTO

AMBIENTAL

DOCENTE

RESPONSABLES TEMA

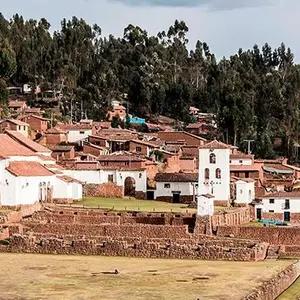

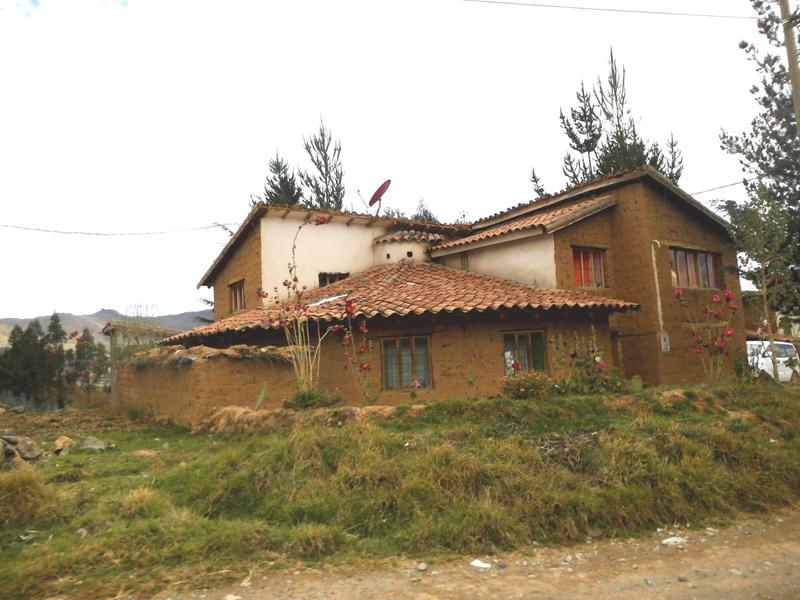

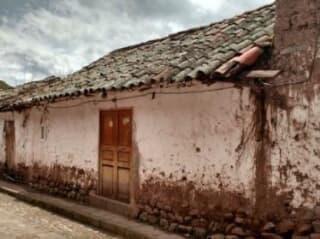

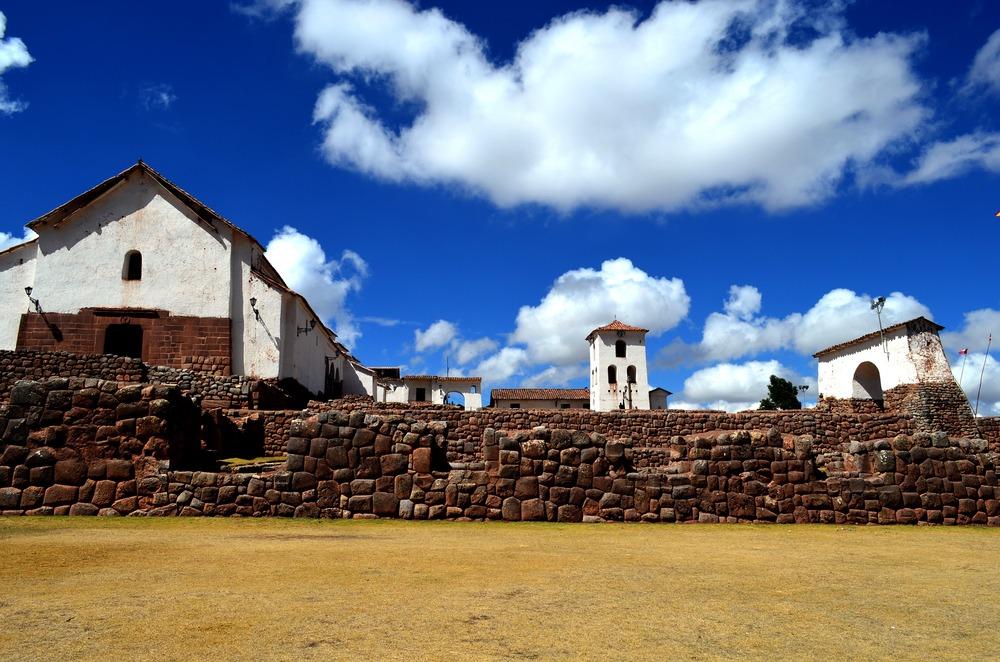

IMAGEN 03: Vivienda tradicional en Chinchero Cusco

IMAGEN

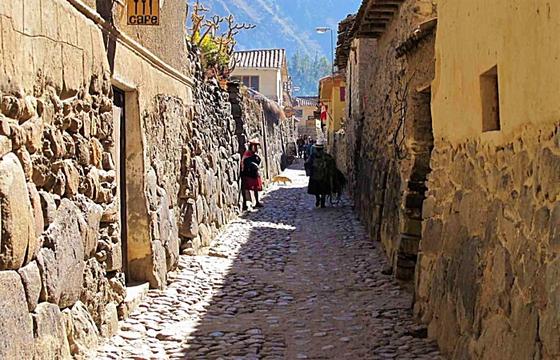

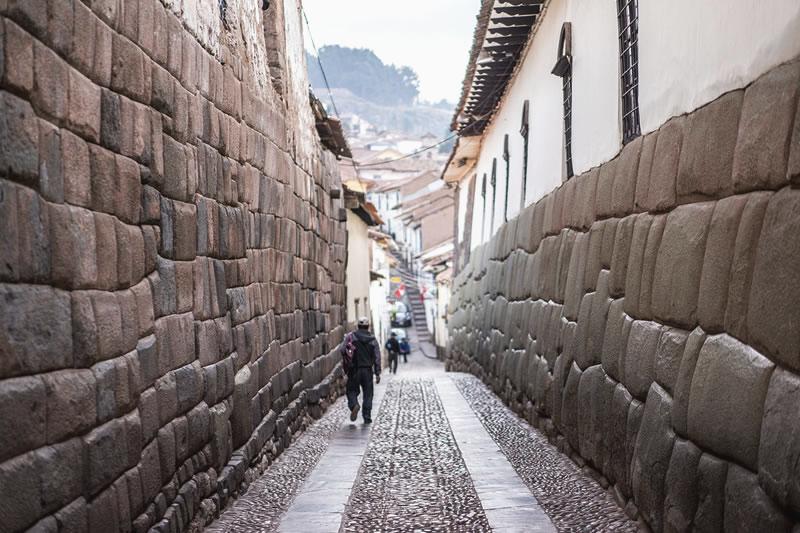

Vista de una de las clásicas ca les de a Ciudad de Cusco

ANÁLISIS CONTEXTUAL

La arquitectura vernácula depende mucho de las condiciones del lugar en el que se encuentra Siendo la forma de la arquitectura definida por estas para su mejor adecuación; sin embargo, también esta responde a la riqueza de recursos con la que cuenta el lugar.

CLIMA

Durante el transcurso del año, la temperatura generalmente varía de 0 °C a 19 °C y rara vez baja a menos de -2 °C

o sube a más de 22 °C. Por ello las construcciones populares propician ambientes que mantengan la calidez en el hogar a través de materiales propios del lugar

DOCENTE

AMBIENTAL

Arq. Elmer Micky Torres Loyola

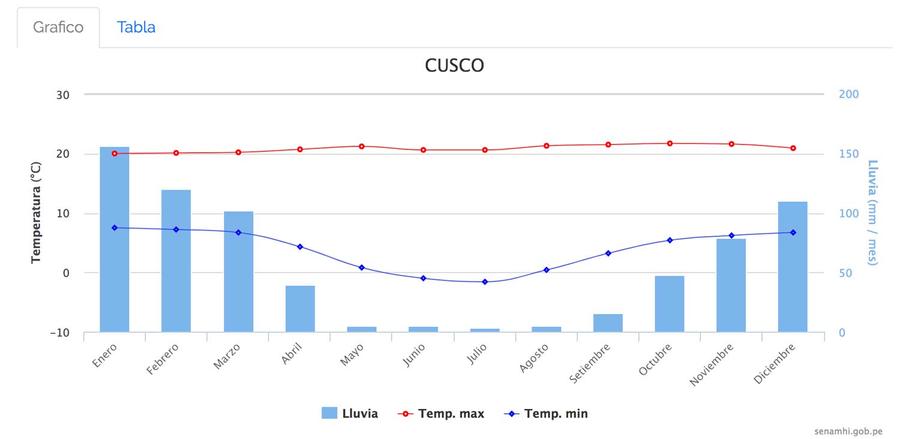

GRÁFICO 01: Cuadro estadíst co anua del c ima en Cuzco

TERRENO

La arquitectura vernácula labora íntimamente con el lugar de la ubicación; existe respeto por los demás pobladores y sus hogares, y por ende con su entorno integral, natural o producido por el ser humano

RESPONSABLES TEMA

Abanto,Bringas,Clavo, Figueroa,Ibañez,Marín,Scche

La Arquitectura Vernácula de el Cuzco

RECURSOS

ADOBE

Elemento de albañilería elaborado con tierra que se humedece y deja reposar, luego se mezcla con paja (ichu) y agua, siendo pisado por los pobladores de manera continúa buscando mezclar todos los elementos y expulsar el aire

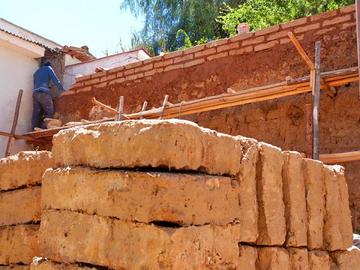

IMAGEN 08: Adobe

Los avances tecnológicos han permitido nuevos materiales que no deben oponerse a los factores tradicionales ni impedir que la arquitectura se vincule con los valores del sitio y el uso efectivo de recursos que estén a la mano de su entorno.

ENCHACLADO

Técnica constructiva para el cubrimiento interior de techos, cuyo procedimiento

contenido dentro del barro de preparación Luego se lanza a moldes (adoberas) que serán desmoldadas de inmediato para su posterior apilado y secado al aire libre.

CHAQLAPEO

Técnica de revestimiento donde se utiliza el cuero y lana de oveja, que es sumergido en una lechada de yeso y agua que se lanza a los muros para dar textura y color a las paredes.

se desarrolla con el “chancado” o aplastado del carrizo que se unen unos con otros mediante clavos y alambres que sirven de soporte para la colocación de yeso.

IMAGEN 09: Enchaclado

TIJERAL

MAGEN 10: Qhaqlapeo

Estructura comúnmente de madera propia del lugar, en el caso del ande peruano elaborado de palos de madera eucalipto (rollizo), conformando el triángulo de soporte para la cubierta.

IMAGEN 11: T Ijeral

UNIVERSIDAD NACIONAL DE TRUJILLO

ACONDICIONAMIENTO

AMBIENTAL

DOCENTE

Arq. Elmer Micky Torres Loyola

RESPONSABLES TEMA

Abanto,Bringas,Clavo, Figueroa,Ibañez,Marín,Scche

La Arquitectura Vernácula de el Cuzco

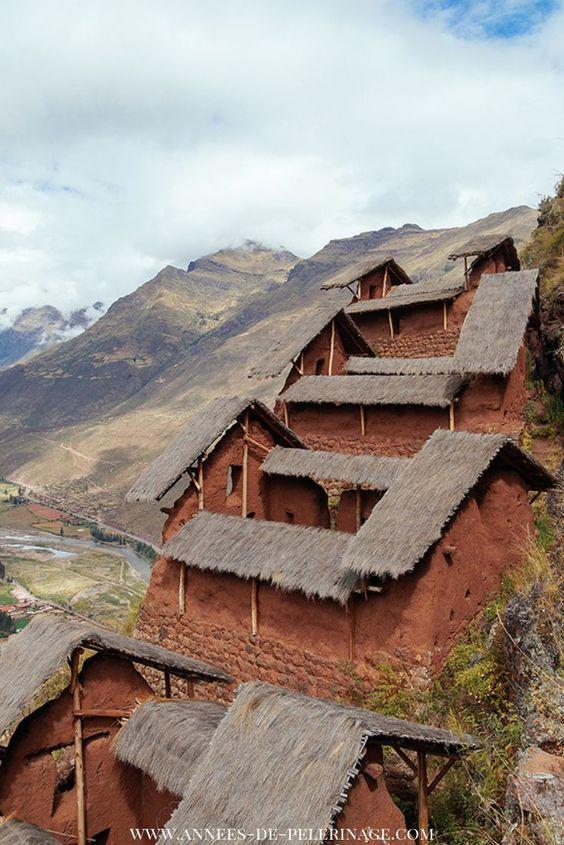

IMAGEN 12: V viendas cuzqueñas

ANÁLISIS CULTURAL

COSTUMBRES

La cultura de Cusco es la fusión de maravillosas tradiciones ancestrales que vienen desde la cultura inca y su fusión con la cultura en la conquista, entre otras más Gracias a ello las costumbres que se manifiestan en la ciudadsonmuchasyconabundantehistoriaytradición,locuallehacenúnicayauténtica

Inti Raymi

La denominada ‘Fiesta del Sol’ es una adoración al Apu Anti Se lleva a cabo en el Parque Arqueológico Sacsayhuamán en junio de todos los años, en medio del solsticio de invierno Su ceremonia en donde pueden a llegar a participar más de 700 personas está llena de bailes, cantos y adoraciones esloquepodrásobservar

Fiesta de la Virgen del Carmen de Paucartambo

Del 15 al 18 de julio de todos los años, la provincia Paucartambo recibe hasta cerca de 10 mil turistas durante su celebración para rendirle adoración a la ‘Mamacha’ del Carmen En el primer día, la imagendelavirgensaleenprocesión,paraluegoiniciarbailesymúsica en su honor Lo que más llama la atención son las danzas, son 12 gruposdebailequeparticipanenestatradición

Veneración a la Pachamama

EstecultoalaDiosadelaMadretierrasecelebradesdeel1deagostodecada año y abarcar todo el mes Se le rinde homenaje por su generosidad en las cosechas, además de pedir por lo que vendrá en los próximos meses en materia de alimentos Asimismo, se da las gracias por los animales, los cuales tambiénsontomadoscomosustentoalimenticio

Agropecuario

UNIVERSIDAD NACIONAL DE TRUJILLO

ACTIVIDADES

Turismo

El departamento de Cusco posee una gran oferta turística: centros arqueológicos, centros culturales, étnicos, paisajísticos, naturales, la visita a comunidades campesinas (culturas vivas) y termalismo Estos recursos le han permitido al departamento posicionarsecomoelprincipaldestinoturísticoanivelnacional

ACONDICIONAMIENTO

AMBIENTAL

DOCENTE

Arq. Elmer Micky Torres Loyola

En el departamento existe una diversidad de cultivos, por la variada geografía con que cuenta, como las que se desarrollan en las partes altas como la papa, haba, quinua, y otros; en zonas intermedias el maíz; ylaszonasdeselvacomoel caféycacao Ademásdebidoaque

la mayor extensión de sus tierras solo puede dedicarse a pastos, el Cuscoadesarrolladoenormementelaexplotaciónpecuaria(ganado)

Extracción de gas y minerales

En cuanto producción minera, esta gira alrededor de 3 productos de cobre, la plata y el oro Recientemente el proyecto de explotación del gas de Camisea ha estado enfasedeproducción

Transportes y comunicaciones

Lainfraestructuraaérea,vialyferroviariaesunfactorfundamentalpara el crecimiento sostenible y el desarrollo de una economía al permitir

mejorar los ingresos y por consiguiente las condiciones de vida de la población En tal sentido, con el fin de consolidar el crecimiento que experimenta el departamento es importante promover la inversión en aeropuertos,infraestructuravialytelecomunicaciones

RESPONSABLES TEMA

Abanto,Bringas,Clavo, Figueroa,Ibañez,Marín,Scche

La Arquitectura Vernácula de el Cuzco

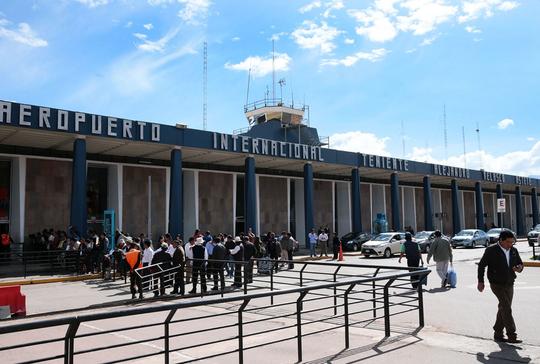

IMAGEN 19. Aeropuerto de a ciudad de Cusco

IMAGEN 14: Danzas en la fiesta de la Virgen de Carmen de Paucartambo

IMAGEN 13: Ceremonia de Inti Raym

IMAGEN 15: Veneración a la Pachamama

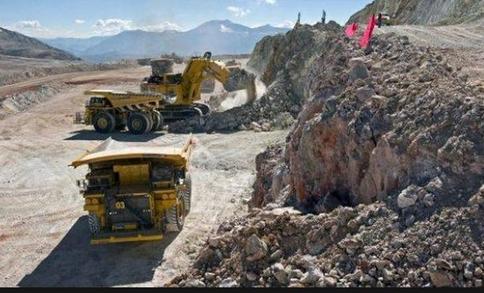

IMAGEN 18: M nería en Cusco

IMAGEN 17: agricultura en Cuso

IMAGEN 16: Ca les de a c udad de Cusco

TIPOLOGÍAS

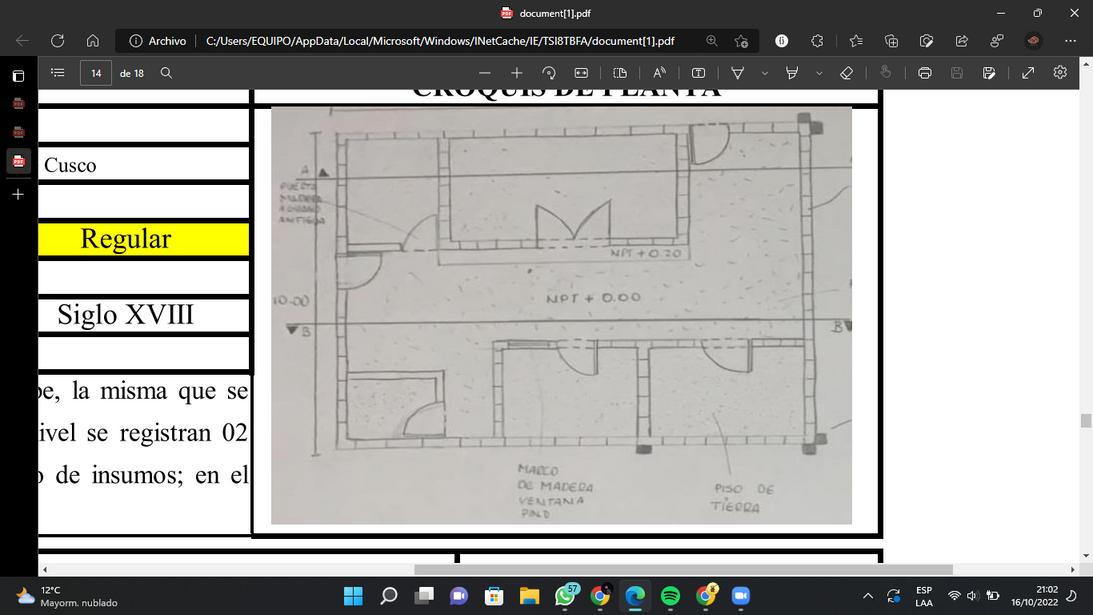

VIVIENDA EN COLCHA - PARURO

Vivienda de dos niveles con material de adobe, la misma que se utiliza como vivienda rural. En el primer nivel se registran dos ambientes destinados a la cocina y depósito de insumos; en el segundo de nivel se posicionan dos habitaciones.

VIVIENDA EN OCOTANGE - QUISPICANCHIS

VIVIENDA EN CCAPIPARURO

Edificación unimodular sin divisiones internas. se encuentra construido por unidades engarzadas una con otra sin mortero debido al apilamiento de Chámpas con cubiertas de paja sobre estructura de par y nudillo de ramas silvestres.

UNIVERSIDAD NACIONAL DE TRUJILLO

ACONDICIONAMIENTO

AMBIENTAL

DOCENTE

Arq.

RESPONSABLES TEMA

Abanto,Bringas,Clavo,

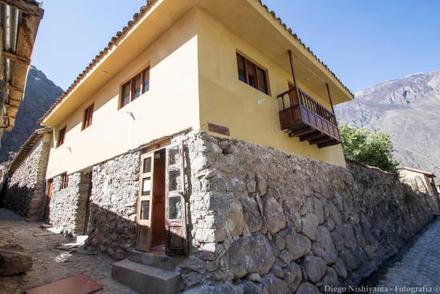

VIVIENDA EN OLLANTAYTAMBO - URUBAMBA

Vivienda presenta características singulares por la superposición de estructuras incas y coloniales, esta simbiosis genera un entorno diferente a los demás casos analizados, combinando sistemas constructivos y materiales del entorno.

La

Vernácula

Cuzco

IMAGEN

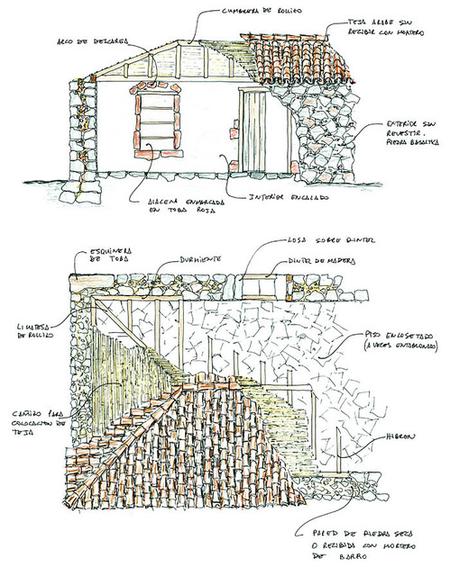

SISTEMA CONSTRUCTIVO

VIVIENDA EN COLCHA - PARURO

Edificada con bloques de adobe (tierra, barro y paja) estos muros presentan acabados en embarre coloreado con arcillas; su ingreso lo define una bóveda de arco de medio punto y las dovelas de adobe distribuyen los esfuerzos a un sobrecimiento de piedra con mampostería de barro (pirka) La edificación posee comunicación del exterior al interior, a través del zaguán, que deriva en un espacio central que, sin llegar a ser área edificada, representa el espacio de distribución y núcleo de las principales actividades de sus habitantes

VIVIENDA EN OCOTANGE - QUISPICANCHIS

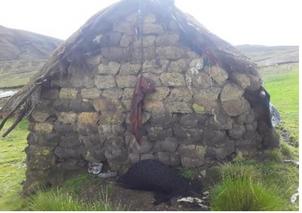

Es una edificación aislada del núcleo urbano; presenta un solo ambiente rectangular donde los muros están edificados por bloques de pasto silvestre comúnmente llamados “Champá”, que sobrepuestos uno sobre de otro directamente extraídos del suelo y que, con la humedad propia de la zona, sus raíces siguen creciendo y se entrelazan unas con otras formando un muro sólido al cual no ingresa la humedad, frío o viento La cubierta está constituida por un tijeral simple de ramas con cubierta de paja silvestre que se corta en una temporada del año específica para evitar que se descomponga por efectos de la humedad, lluvias, etc

VIVIENDA EN CCAPI - PARURO

Las técnicas utilizadas, provienen de legados de generación en generación, respetando costumbres como el wasitucucuy o fiesta del techado, donde los miembros de la comunidad ayudan al comunero en la techumbre de su vivienda, vinculando así a la sociedad por medio de su arquitectura De igual forma, las técnicas constructivas, como el chaqlapeo, provienen de la tradición del empleo de la piel y lana de llama que sumergida en una mezcla de cal y agua es vertida con fuerza en el muro, dotándolo de color y textura representativa del lugar

UNIVERSIDAD

ACONDICIONAMIENTO

AMBIENTAL

DOCENTE

Arq.

RESPONSABLES

Abanto,Bringas,Clavo,

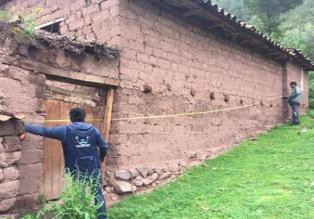

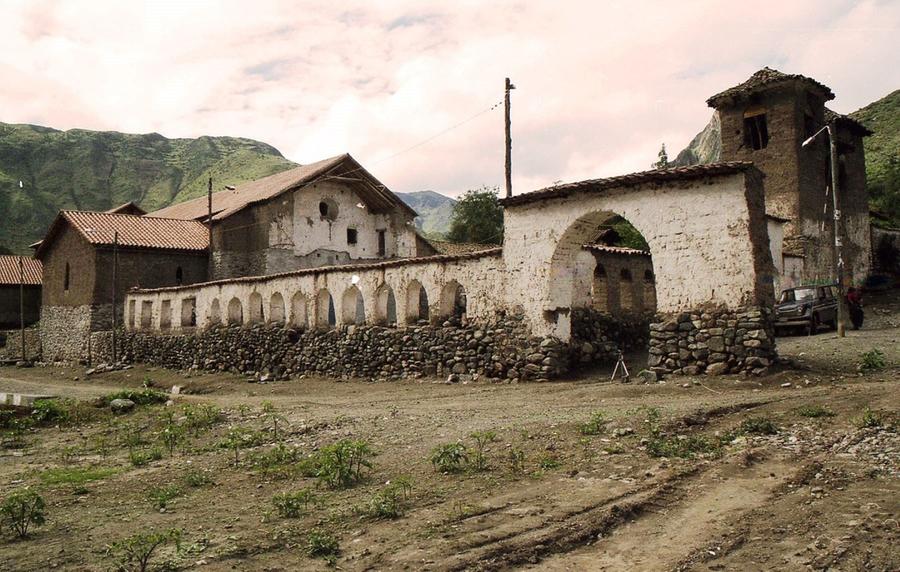

IMAGEN 24 Templo colonial San Lorenzo de Co cha

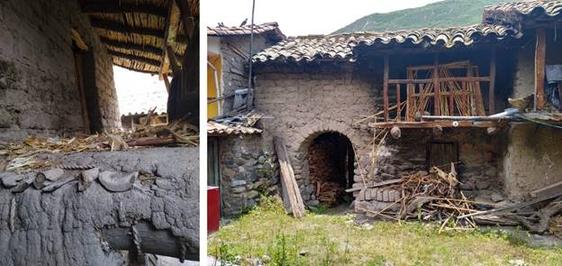

IMAGEN 25. Inmueble en Andahuai illas

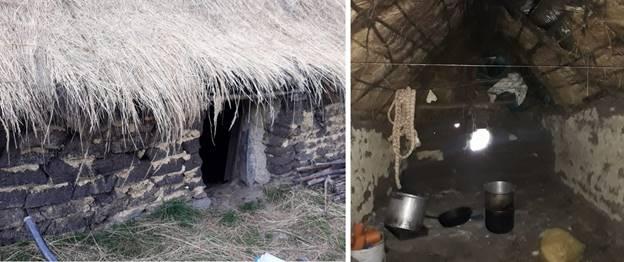

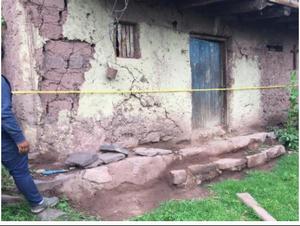

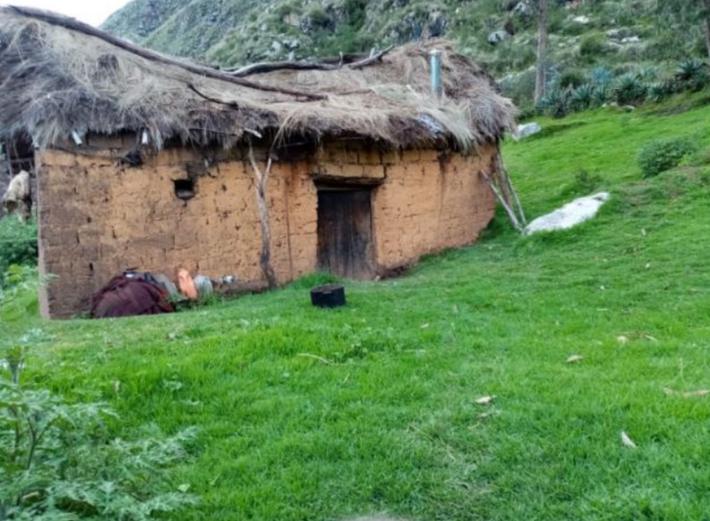

IMAGEN 26 Vivienda de la comunidad del distr to Ccap

SISTEMA CONSTRUCTIVO

VIVIENDA EN OLLANTAYTAMBO - URUBAMBA

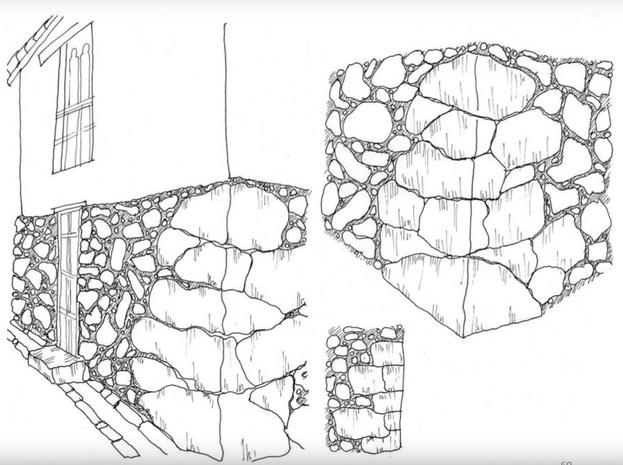

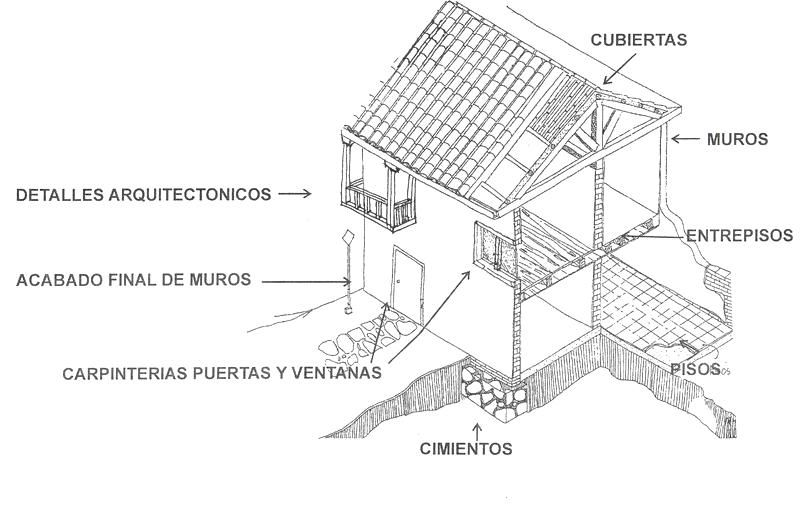

No se destruyó la trama urbana inca, sino sirvió como cimiento para la edificación de las viviendas coloniales De este modo, en la actualidad se pueden apreciar viviendas en uso parcial, donde se resalta la trama antes mencionada, conformando muros de Pirka a lo largo de su trazado urbano. Es característico el empleo de recubrimientos en los muros de adobe y la exposición natural de mampostería de piedra, colaborando así con el paisaje urbano de su entorno

Los cimientos tienen una profundidad 0,80 m aprox y un ancho del mismo espesor de la pared, construído con piedras grandes y en el sobrecimiento con piedras más pequeñas.

Los muros están conformados por bloques de adobe de aprox 50 x 24 x 15 cm , ademas de tierra y paja; unidos con mortero

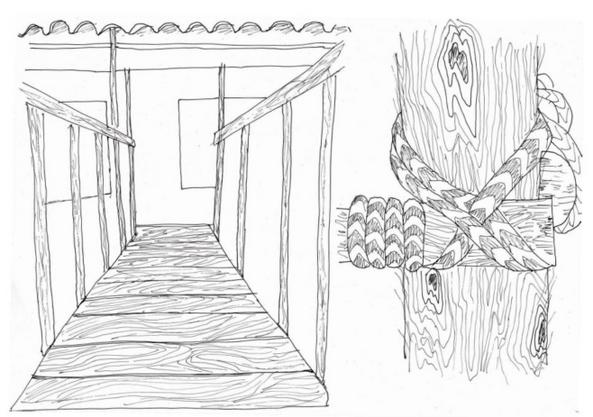

Las vigas de entrepiso son colocadas sobre el muro de adobe a una distancia aprox de 0,80 metros entre vigas

La inclinación del techo varía entre 15⁰ a 22⁰ y puede ser de una o dos aguas. La cubierta es de tejas de arcilla cocida colocadas sobre mortero de tierra y paja, apoyadas sobre las cañas de madera Finalmente, el piso de la planta baja es clavado sobre las viguetas de madera que se encuentran fijadas en tierra con estacas

UNIVERSIDAD NACIONAL DE TRUJILLO

ACONDICIONAMIENTO

AMBIENTAL

DOCENTE

Arq. Elmer Micky Torres Loyola

RESPONSABLES TEMA

Abanto,Bringas,Clavo, Figueroa,Ibañez,Marín,Scche

La Arquitectura Vernácula de el Cuzco

IMAGEN 27. Val e sagrado de los incas Ollantaytambo

MATERIALES

Para materializar los criterios explicados en la tipología de vivienda, se necesitan consideraciones adicionales respecto a la accesibilidad al lugar en donde se encuentran implantadas las viviendas estudiadas y criterios generales de impacto ambiental, las cuales aportarán con la respuesta constructiva y material Es importante recalcar este punto, ya que la solución constructiva y material en ningún caso debe contravenir las estrategias anteriormente planteadas

VIVIENDA EN COLCHA - PARURO

BLOQUES DE ADOBE MATERIAL PÉTREO

MUROS CON ACABADOS DE EMBARRE

COLOREADO CON ARCILLA PIRKA (MAMPOSTERÍA DE BARRO)

BARRO CON CARRIZO PARA ENTREPISO. PALOS DE EUCALIPTO

VIVIENDA EN OCOTANGEQUISPICANCHIS

MUROS DE CHAMPÁ .

TIJERAL DE RAMAS CON CUBIERTA DE PAJA SILVESTRE .

VIVIENDA EN CCAPI - PARURO

VIVIENDA EN OLLANTAYTAMBOURUBAMBA

PIEL Y LANA DE LLAMA CON MEZCLA DE CAL Y AGUA

MUROS DE PIRKA

MUROS DE ADOBE MAMPOSTERÍA DE PIEDRA

DE

ACONDICIONAMIENTO

AMBIENTAL

DOCENTE RESPONSABLES TEMA

Vernácula de

IMAGEN

IMAGEN

CONCLUSIONES

Las viviendas vernáculas de las ciudades cusqueñas son un manifiesto de su propia cultura autóctona, y al ser Cusco el mayor exponente del Perú al exterior, se vuelve un ejemplo de la variedad, riqueza y adaptación arquitectónica que existe en cada ciudad del Perú

Expresamos también que las viviendas vernáculas del Cusco se llegan a mimetizar con el entorno general desde la distribución espacial de acuerdo a las necesidades humanas cotidianas, hasta los materiales y técnicas constructivas que utilizados de tal modo que se demuestra el respeto por el hábitat natural.

El empleo de la tipología arquitectónica vernácula cusqueña busca fundamentar la construcción de los conceptos que orienten, por un lado, el estudio de obras del pasado y el presente y, por otro, la gestación de las nuevas costumbres.
