ENTREGA SEGUNDO CORTE

PROTOTIPO DE VIVIENDA ANFIBIA EN EL HÁBITAT ‘LOS PESCADORES’

ALEJANDRO BORRERO ORDOÑEZ

04

CAPÍTULO

Mar Caribe Zona anfibia Vías sin pavimentar

Carrera 3

Zona verde

Restaurantes y bares: Turismo

Zona intervención

Playa: erosión costera

Viviendas en zona de relleno

IX

LOCALIZACIÓN

POR QUÉ ESA ZONA?

Viviendas palafíticas

Bahía

Zona de riesgo inundación

Contaminación hídrica: vertimiento residuos Puente peatonal

Caminos palafíticos

Muelles precariosausencia

Manglar. Zona de protección y recuperación ecológica

Invasión de viviendas en el manglar

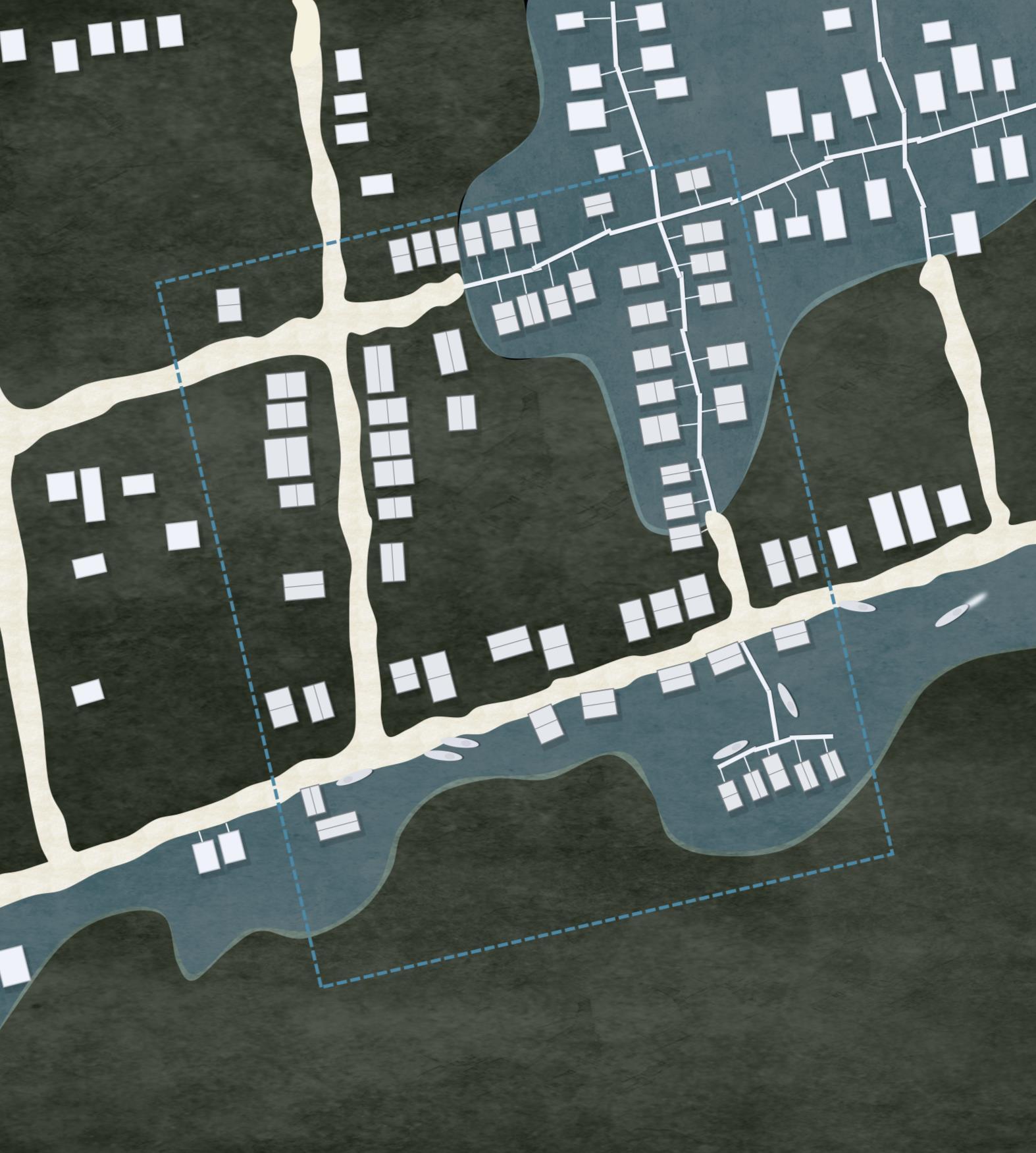

MAPA LOTE Y CONTEXTO

Vía despavimentada

Manglar

Calle 102

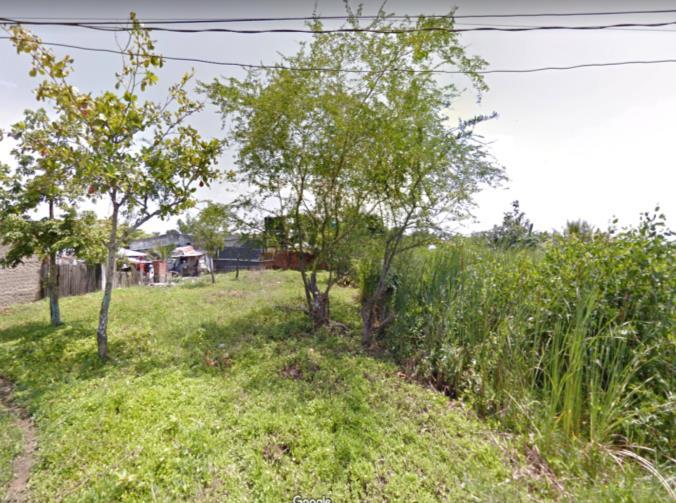

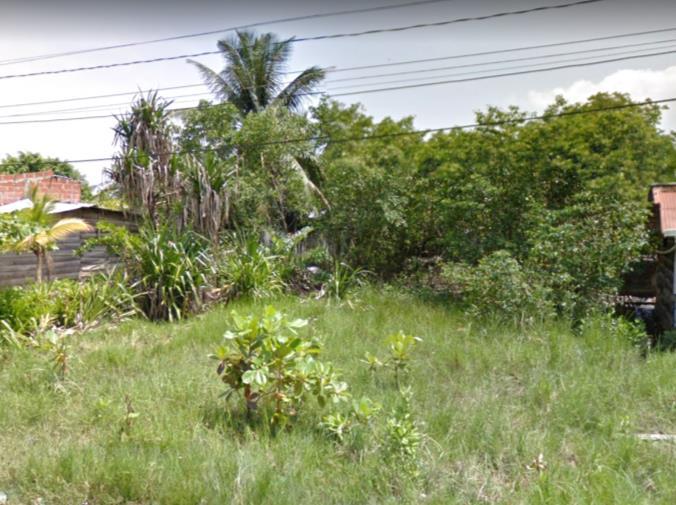

Lotes baldíos

Bahía

Ausencia muelles

Calle 101

Manglar. Zona de protección y recuperación ecológica

0

5

20m

III

DELIMITACIÓN DEL LOTE

CARACTERÍSTICAS Y DESCRIPCIÓN DEL LOTE 25,000 Área lote

65

viviendas en total

37

viviendas palafíticas en zona riesgo de inundación

28

viviendas en zona de relleno

POR QUÉ ESTE LOTE Y NO OTRO?

L

Puerto Waffe

Playa

Cabecera Bahía

Mar Caribe

Se escogió un hábitat que refleja y envuelve todas las dinámicas que caracterizan no sólo al barrio sino también al municipio de Turbo. Éste se localiza en un punto estratégico articulador de múltiples actividades existentes en el sector. Punto de conexión y transición entre los barrios costeros que bordean la playa con potencial económico y turístico y los barrios urbanos de la cabecera donde convergen dinámicas de todo tipo así como también su cercanía al puerto Waffe.

DIAGRAMA RELACIONES EXISTENTES DEL LOTE Y SU CONTEXTO

DINÁMICAS ANFIBIAS

INUNDABLE (AGUA) 1.

Viviendas palafíticas en zona de riesgo alto de inundación conectadas por pasarelas precarias, angostas y con poca elevación.

RELLENO (TIERRA) 2. Viviendas en relleno conectadas por vías despavimentadas irregulares y deterioradas, ausentes de mobiliario y tratamiento vial.

MIXTA (AGUA Y TIERRA) 3. Viviendas en relleno y palafíticas sobre la bahía.

Zona de constante entrada y salida de embarcaciones con ausencia y deterioro de infraestructura marítima (ej: muelles).

DINÁMICAS URBANAS

B

SISTEMAS MOVILIDAD

OCUPACIÓN Vivienda terrestre y palafítica

Vivienda terrestre

Vivienda palafítica Vivienda relleno y palafítica con cercanía a la bahía

HÍDRICO

NATURAL

MEDIOS DE TRANSPORTE Moto

Zona relleno El más utilizado

Viviendas sobre rellenos

Zona de relleno 1. Vía

A pie

Zona relleno Zona palafítica

Vía amplia despavimentada

Lancha

Bicicleta

Espacio público sin consolidar

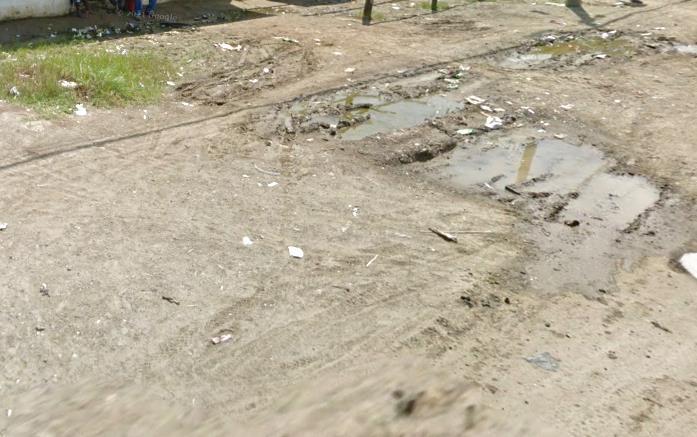

Desechos en la vía: contaminación

Zona relleno Zona palafítica

Zona relleno

ESTUDIO URBANÍSTICO

B

B) FORMAS DE MOVILIDAD

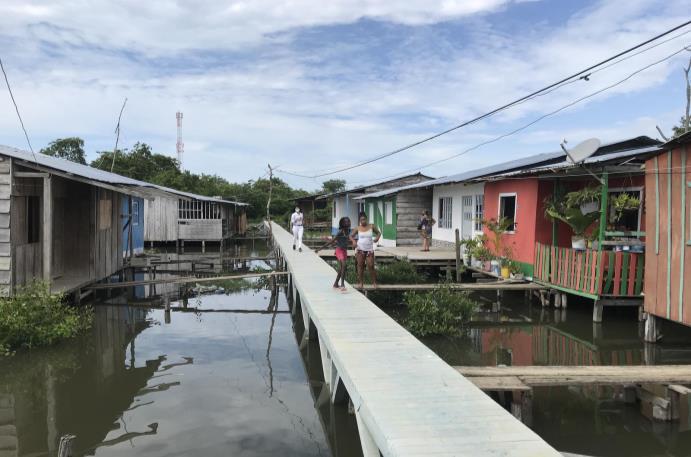

Pasarelas Alto: 50cm Ancho: 1m Como prevención a las inundaciones, las viviendas y pasarelas se elevan por medio de pilotes en madera. La pasarela principal funciona como articuladora de las viviendas. La pasarela de acceso a estas son inestables y poco seguras.

Zona palafítica 2. Plataforma

E) FORMAS Y ORGANIZACIÓN

Pasarela principal

Pasarela secundaria

Formas Las tipologías de vivienda en esta zona tienen características similares teniendo en cuenta los elementos y dinámicas de su contexto inmediato, variando el tamaño de las mismas.

(En algunas varía su frente como se ve en la imagen derecha inferior). Cubiertas: 2 aguas.

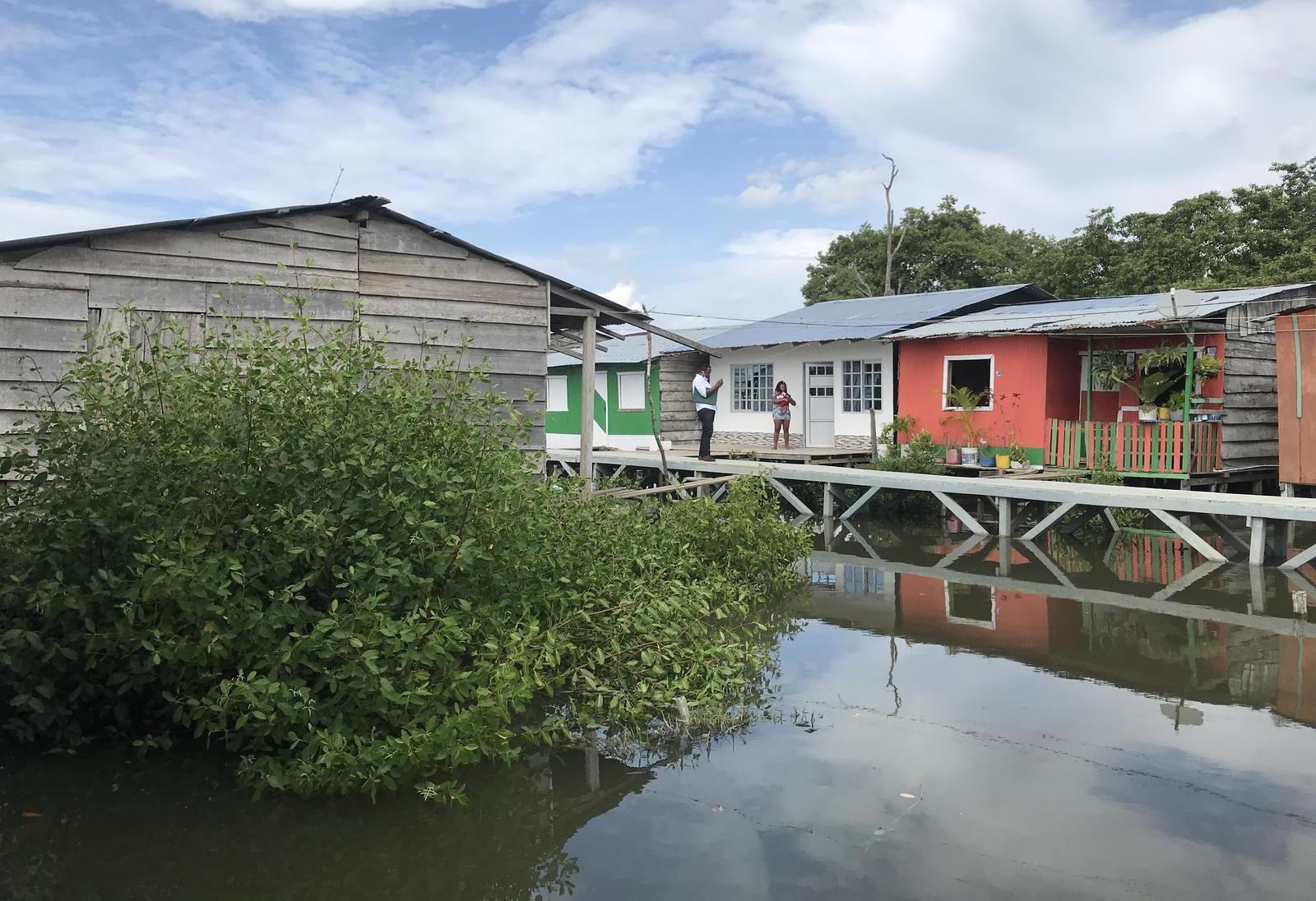

Viviendas palafíticas

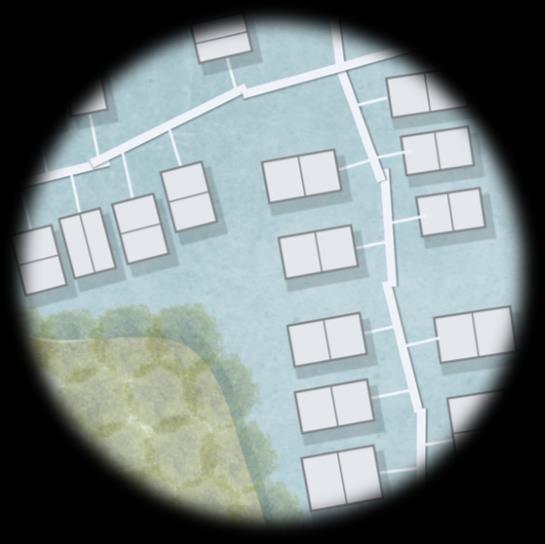

Organización Las viviendas se distribuyen consecutivamente y se organizan a partir de un eje principal (pasarela principal) que a su vez se conecta con pasarelas de menor jerarquía las cuales articulan los accesos y por ende los zaguanes de las mismas.

ESTUDIO URBANÍSTICO

E

ESTUDIO ARQUITECTÓNICO

D

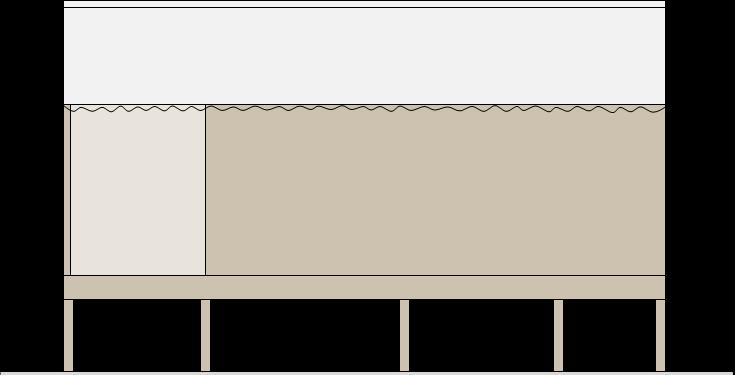

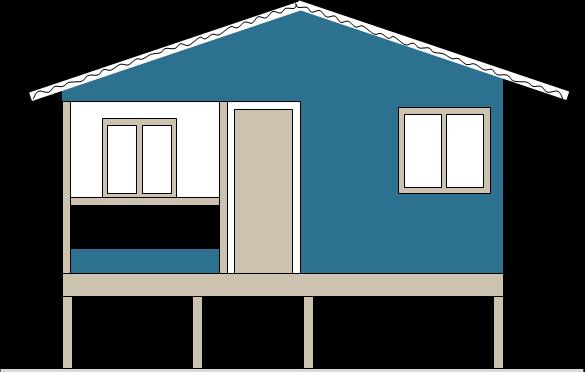

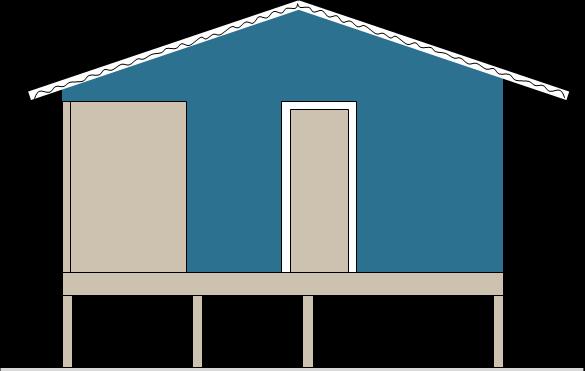

D) FACHADAS DE LAS VIVIENDAS PALAFÍTICAS Fachada frontal

Las viviendas tienen un frente de 5-6m de largo con 2 vanos, un zaguán y un acceso marcado con una puerta abatible en madera.

Fachada lateral derecha

Fachada trasera

La fachada trasera se abre: cuenta con una puerta de salida al ¨patio¨.

Fachada lateral izquierda

Sus fachadas laterales son cerradas. En algunas viviendas se extiende la plataforma que puede funcionar como muelle para el tema de la pesca o para otras actividades como huertas, zona de ropas, entre otras.

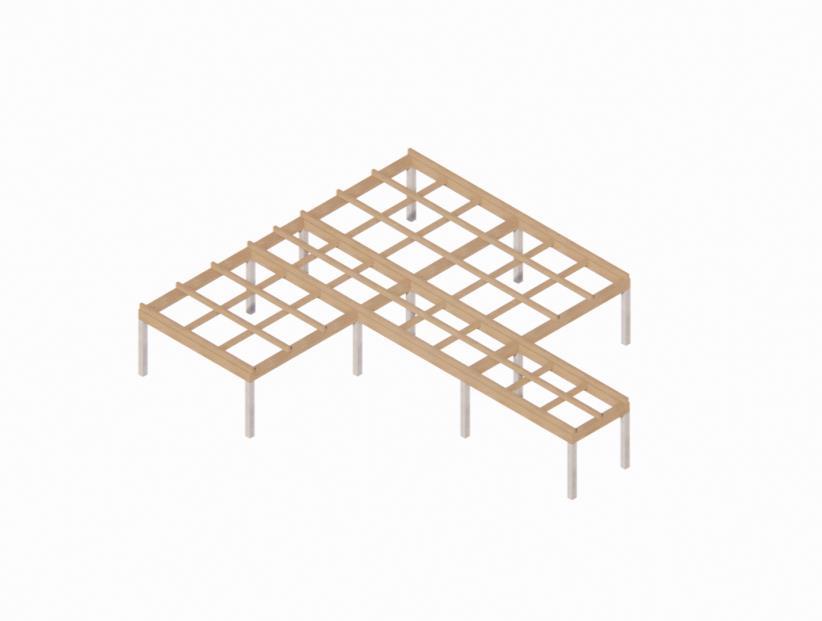

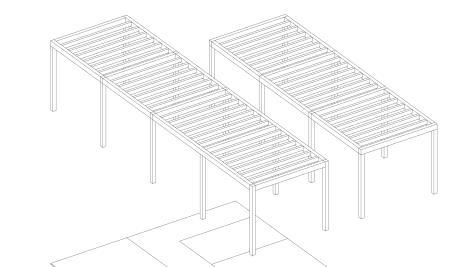

ESTUDIO TÉCNICO ESTRUCTURA Las estructuras que se encuentran en la zona de estudio se dividen en dos: 1. En el caso de las viviendas en zona de relleno están conformadas por pórticos los cuales transmiten las cargas al suelo mediante cimientos ciclópeos 2. En la zona inundable, estos pórticos comúnmente de madera llegan hasta el piso convirtiéndose en pilotes con el fin de evitar la entrada de agua al interior de las viviendas. Ambos tipos de vivienda son de un solo nivel ya que su estructura es bastante precaria y no es posible que soporte un mayor crecimiento en altura.

Las cubiertas por su parte son ligeras y en su gran mayoría se utilizan tejas de zinc aunque esto representa un gran problema por las goteras y filtraciones que pueden existir a raíz de las constantes lluvias en el sector.

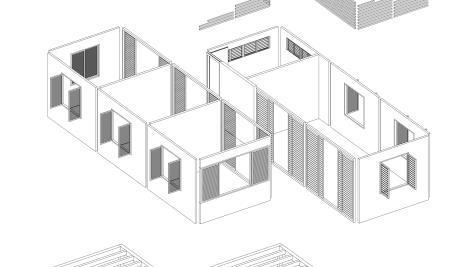

CERRAMIENTOS Es evidente la predominancia que tiene la madera para la construcción de la arquitectura local.

Los cerramientos de las viviendas en zonas de relleno son usualmente en mampostería y en algunos casos en madera. En las viviendas palafíticas por temas de estructura y condiciones naturales es común la utilización de muros de madera constituidos principalmente por tablones verticales u horizontales.

ESTUDIO ESTÉTICO

G

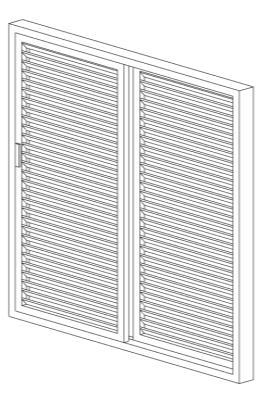

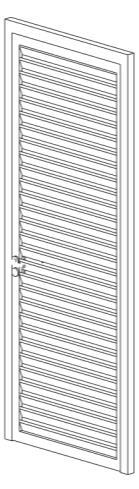

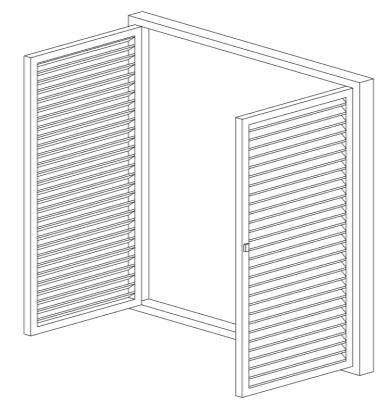

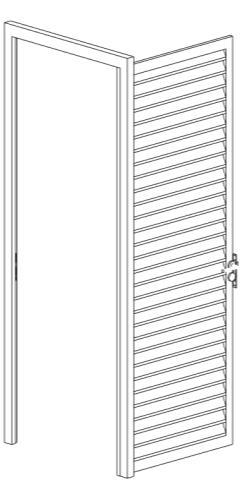

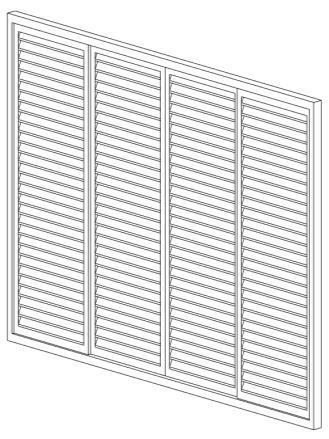

DETALLES Y CELOSÍAS En cuanto a los elementos complementarios a la vivienda como calados, celosías, barandas, mobiliario, puertas y ventanas se puede afirmar que son diseñados y hechos por ellos mismos en madera, construidos por medio de listones o tablones que se unen con puntillas. Estos permiten darle un valor a la vivienda desde los patrones ancestrales y culturales de las comunidades afro descendientes.

COLOR Y FORMA La forma típica de las viviendas del lugar es rectangular aunque los habitantes para suplir sus necesidades de crecimiento han anexado volúmenes a esta forma original, lo cual rompe con la identidad arquitectónica del territorio y sus construcciones pre existentes.

Si se habla de las cubiertas, tanto en las viviendas palafíticas como en las de relleno, estas se disponen normalmente a 2 aguas, (permitiéndoles en pocos casos la recolección y aprovechamiento de agua lluvia), sostenidas por columnas perimetrales que logran generar espacios de circulación y permanencia (ej: zaguán o porche) frente a las viviendas.

En términos de color, utilizan colores variados y vivos los cuales resaltan en medio de su entorno natural, creando una identidad única y propia en el lugar.

F) MATERIALIDAD: AUTÓCTONOS La madera es la imagen simbólica de su arquitectura, donde se reflejan los colores y texturas generando una identidad única.

Viviendas Estructura Oyeto (soporta la humedad) y mangle: vigas, columnas, palafitos Caracolí: cerramientos

Espacio público Cubierta

Pasarela

Láminas de zinc

Madera de mangle (tablas) y troncos que llegan a las playas que provienen de las corrientes del Atrato.

F

ESTUDIO MATERIALIDAD

IDENTIDAD ARQUITECTÓNICA 70 familias recibieron los insumos para pintar la fachada de sus viviendas.

“Muy agradecida por la pintura, doy gracias a Dios y a las empresas que me la entregan para embellecer mi casa que hacía tiempo no lo hacía”. Milena Cuesta, habitante del barrio Los

Pescadores.

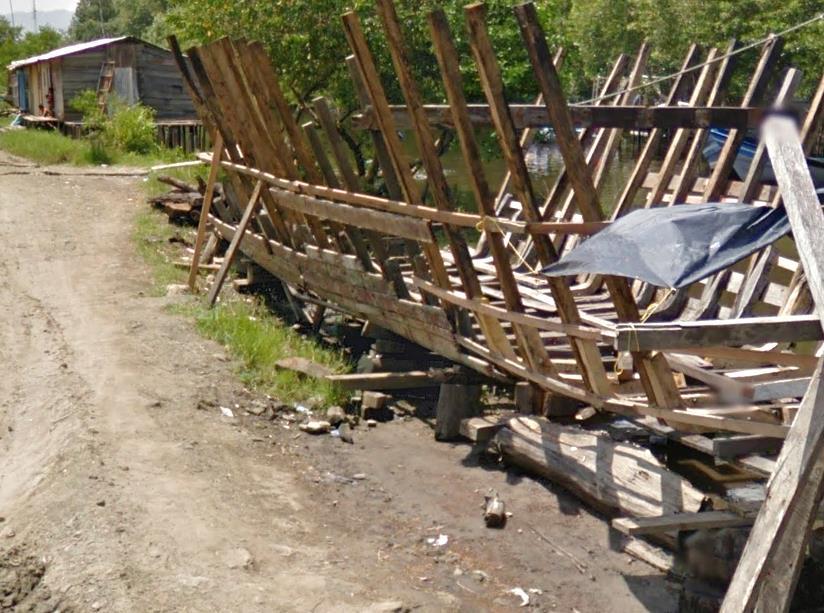

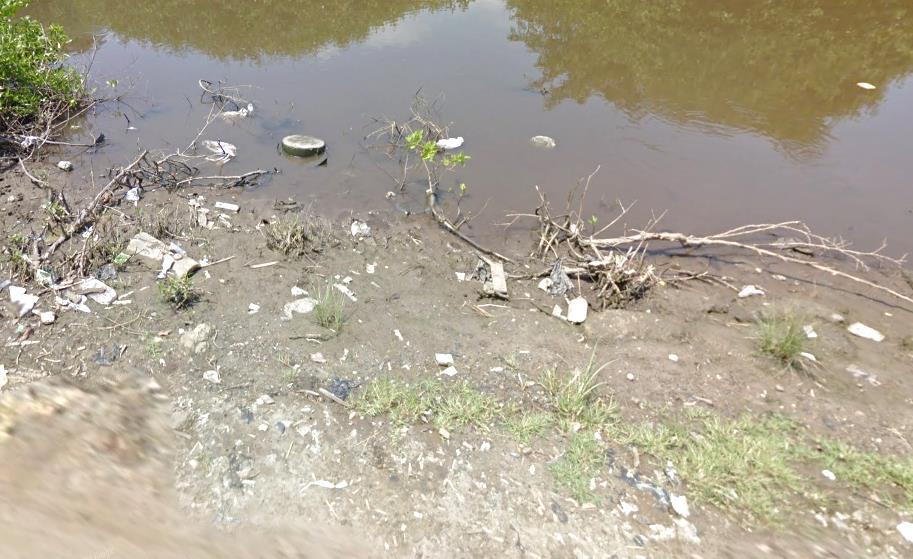

MATERIALIDAD VS DETERIORO DEL ECOSISTEMA 1 Deforestación del mangle para usos productivos, como vivienda y carbón vegetal para las cocinas.

2 Relleno del manglar con escombros y empalizadas improvisadas para la construcción de vías, impidiendo el flujo normal de aguas en el mangle.

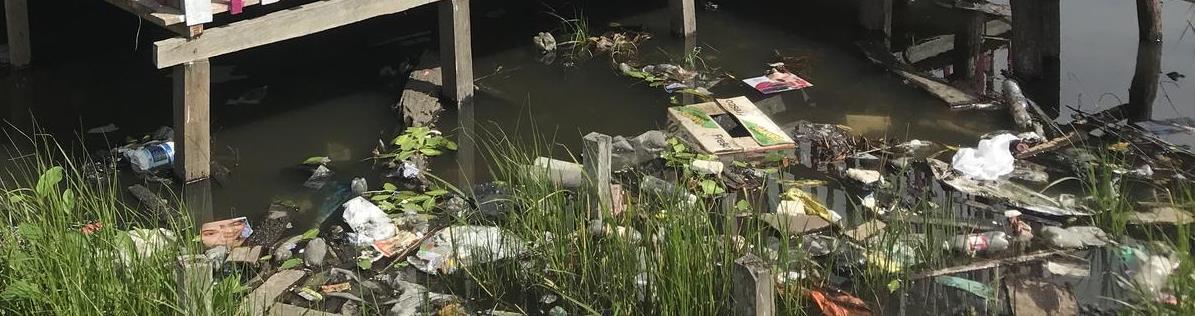

3 Contaminación de los recursos hídricos por la vertiente de aguas residuales, generadas por las viviendas, a las que no se da ningún tipo de tratamiento.

F) MATERIALIDAD

F

ESTUDIO MATERIALIDAD

PROBLEMÁTICAS

Informalidad en el sector

Falta de concientización

Rápido deterioro del ecosistema

DINÁMICAS EN RELACIÓN A LA MATERIALIDAD VS DETERIORO

1 Deforestación del mangle para usos productivos, como vivienda y carbón vegetal para las cocinas.

2 Relleno del manglar con escombros y empalizadas improvisadas para la construcción de caminos, impidiendo el flujo normal de aguas en el mangle.

3 Contaminación de los recursos hídricos por la vertiente de aguas residuales, generadas por las viviendas, a las que no se da ningún tipo de tratamiento.

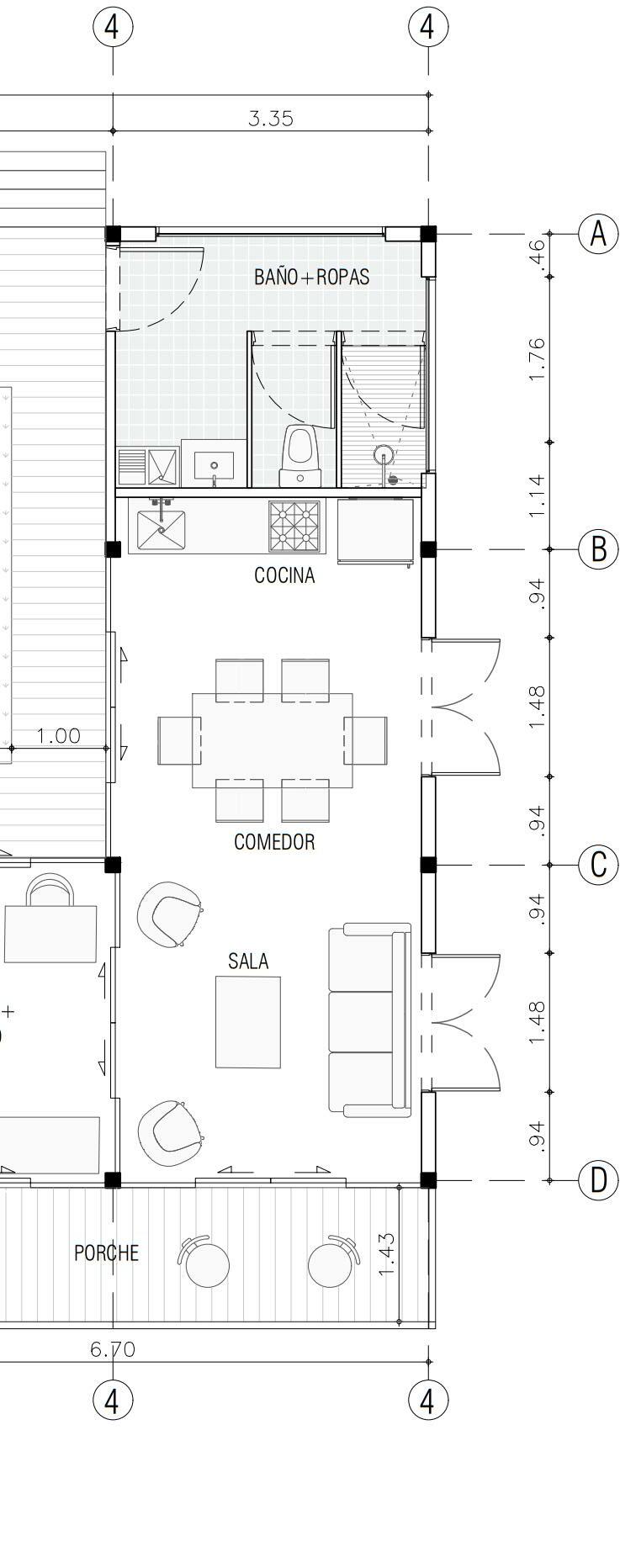

TIPOLOGÍA 1 VIVIENDA ZONA RELLENO 1. Vía despavimentada.

7

2. Porche: tipo de corredor cubierto

que se encuentra en la fachada principal sirviendo de espacio de transición y en el que se generan las relaciones sociales de la familia y la comunidad.

6

5

3.

Espacio social interior en donde se ubica la sala y el comedor y en algunos casos una zona productiva o comercial.

4. La cocina se conecta con la sala,

4 6

3

el comedor y la zona comercial o productiva.

5.

Baño: zona de higiene y aseo personal.

2

6.

Habitaciones: Zona privada de descanso.

7. Patio: Zona de ropas y en algunos casos también huerto.

utilizada

como

Circulación articuladora de los espacios interiores de la vivienda.

1

G

ESTUDIO FUNCIONAL

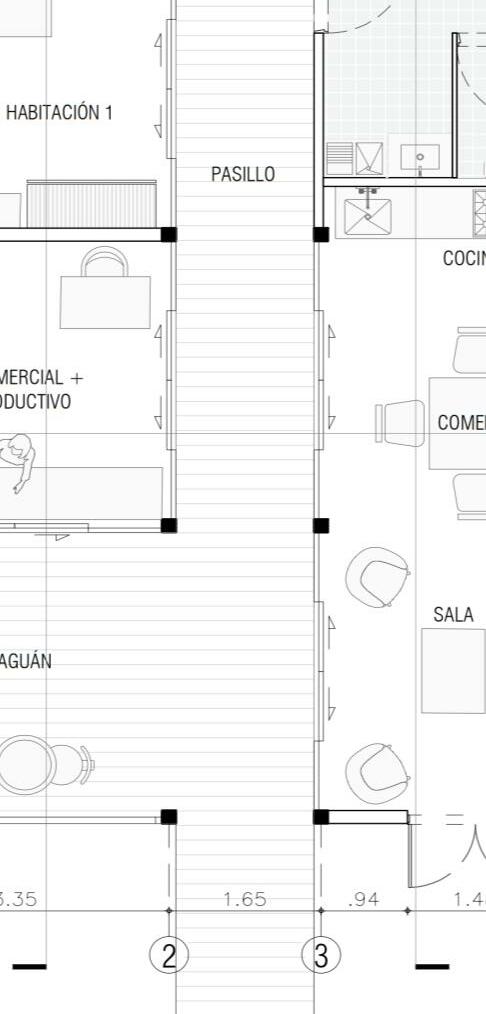

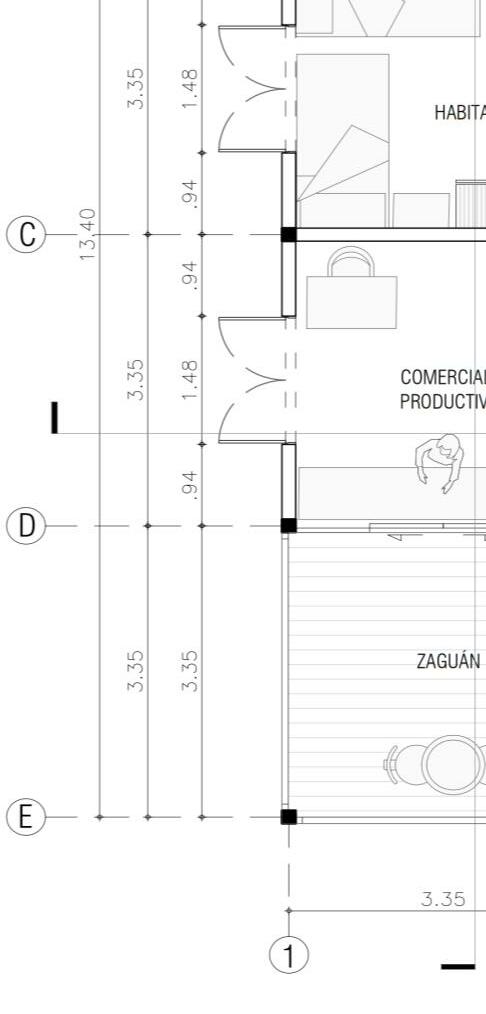

TIPOLOGÍA 1 VIVIENDA PALAFÍTICA 1.

Pasarela principal que conecta las viviendas.

7 2.

Pasarela secundaria en condiciones precarias hecha con tablas de madera que conecta el zaguán de la vivienda con la pasarela principal.

3.

Zaguán: Es común en todas las viviendas. Espacio exterior de permanencia utilizado para el encuentro, la reunión e integración de las familias y sus vecinos.

6

7 5

4.

Espacio social interior en donde se ubica la sala y el comedor y en algunos caso una zona productiva o comercial.

4 8

5.

La cocina es el corazón interior de la vivienda la cual conecta la sala y el comedor.

3

6.

Habitaciones: Zona privada de descanso

7. Patio: En algunos casos, el baño y

2

Circulación articuladora de los espacios interiores de la vivienda.

1

zona de ropas se encuentran en el exterior. También es utilizado como muelle en relación a la pesca.

A) SERVICIOS PÚBLICOS

Zona de Relleno

Actualmente cuenta con servicios básicos de acueducto aéreo, redes eléctricas y alcantarillado que suplen las necesidades básicas de los habitantes.

Agua

Energía

Zona Relleno

Zona Palafítica

Algunas casas cuentan con pozos sépticos.

Descargas se hacen directamente sobre el manglar y la mayor parte de las unidades sanitarias están localizadas por fuera de la vivienda.

Tv, internet y teléfono conectada formalmente.

Energía compartida entre viviendas.

VI

ESTUDIO SERVICIOS

Zona Palafítica

Existe una claro déficit de servicios públicos evidenciándose en los siguientes indicadores: Acueducto

Alcantarillado

Energía

Basuras

86%

86.1%

26.0%

50.2%

no tiene conexión a acueducto.

no cuenta con conexión de alcantarillado.

no tiene este servicio.

no cuenta con servicio de aseo

DE QUÉ SE TRATA?

500

familias beneficiadas

3.500

metros de red apoyada en postes

$2.413

millones de inversión

2

barrios beneficiados Los Pescadores y El Progreso

86%

de viviendas del barrio no contaba con servicio de acueducto y se abastecía de agua lluvia.

Dado que Turbo no cuenta con una cobertura completa de alcantarillado, el barrio Los Pescadores recibe las aguas residuales transportadas por los caños Puerto Tranca y Veranillo.

ESTUDIO SERVICIOS

VI

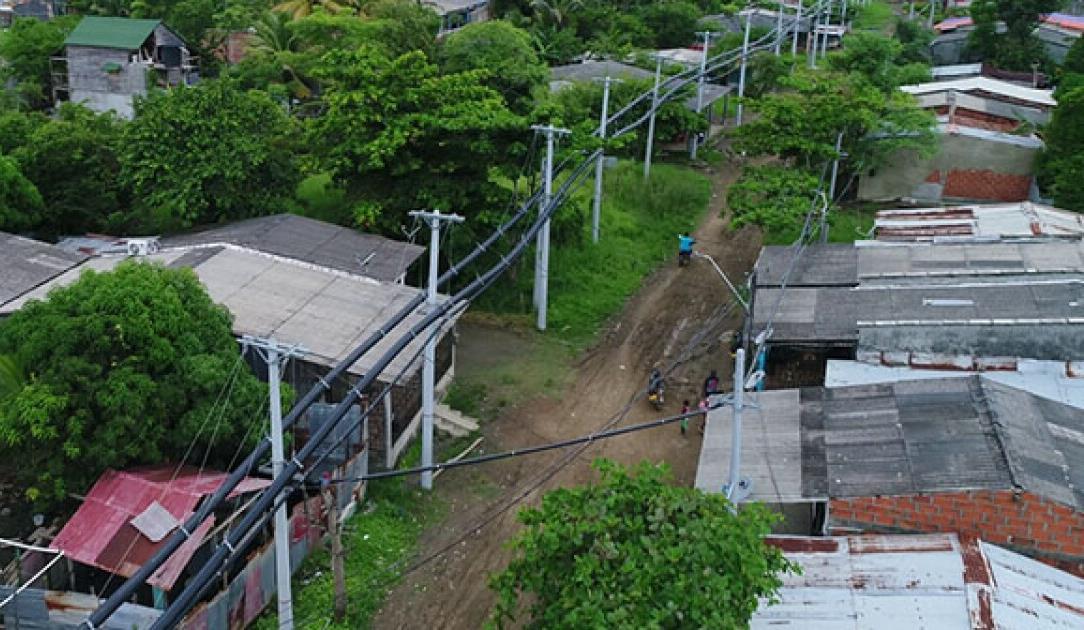

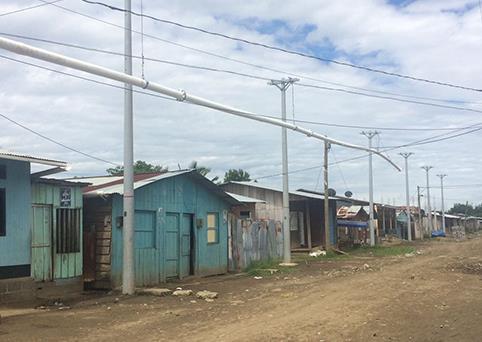

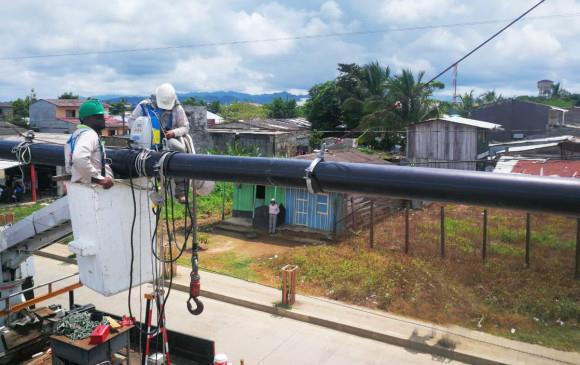

ACUEDUCTO AÉREO: 2019 Operado por

“Llevamos 30 años viviendo dificultades, teníamos que ir al centro (del pueblo) o al barrio Gaitán en botes a traer el agua en baldes, y eso era todos los días la misma situación”.

Cecarlos Martínez, presidente de la Junta de Acción Comunal Barrio Los Pescadores

“Ha sido de gran impacto para nuestras comunidades porque hacía treinta años estábamos sin el servicio de agua”.

Cecarlos Martínez

“Estos senderos peatonales también nos facilitan el acceso a las casas, antes eran peligrosos para los niños, los adultos mayores y los enfermos”

Cecarlos Martínez

ESTUDIO FOTOGRÁFICO

G

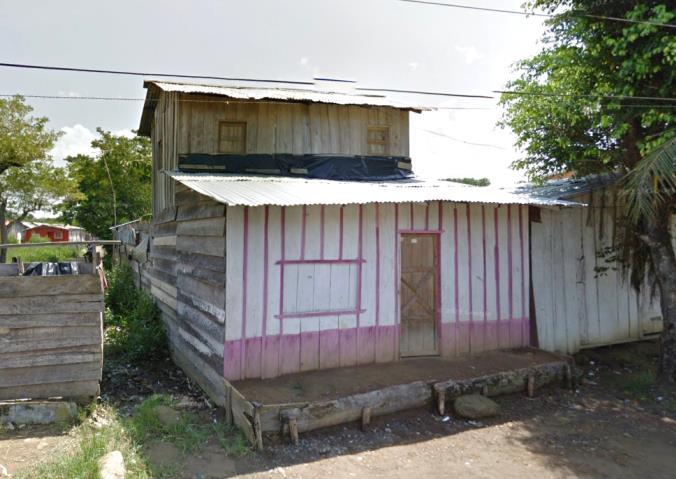

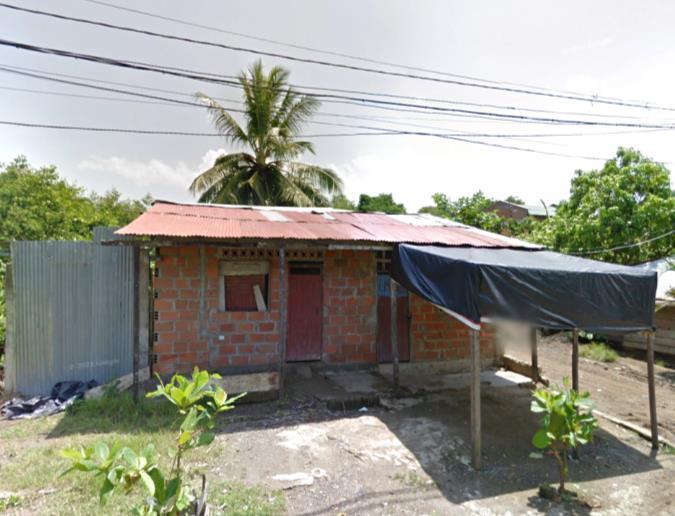

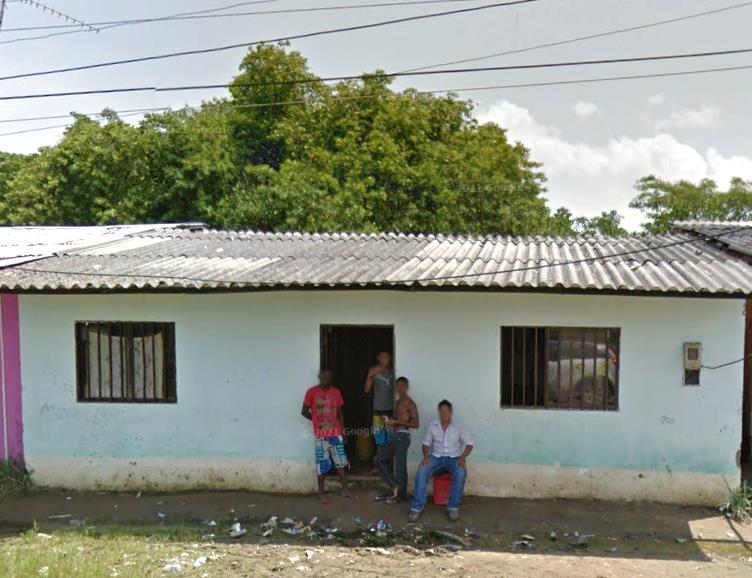

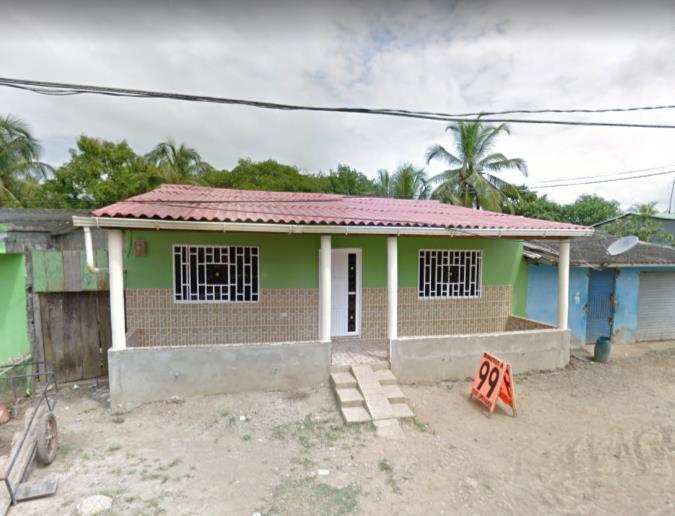

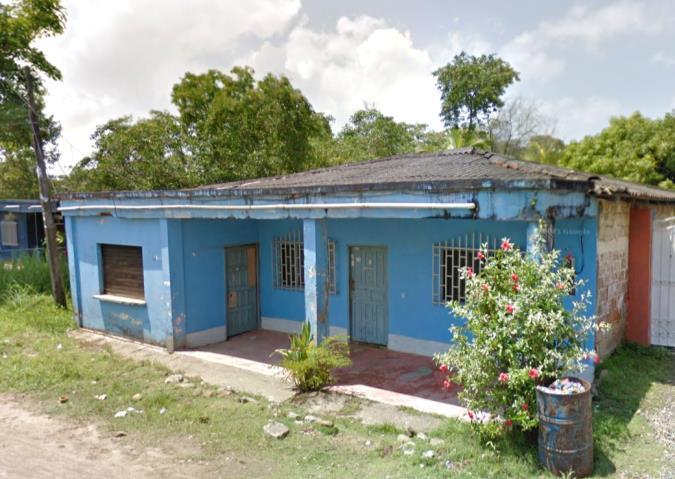

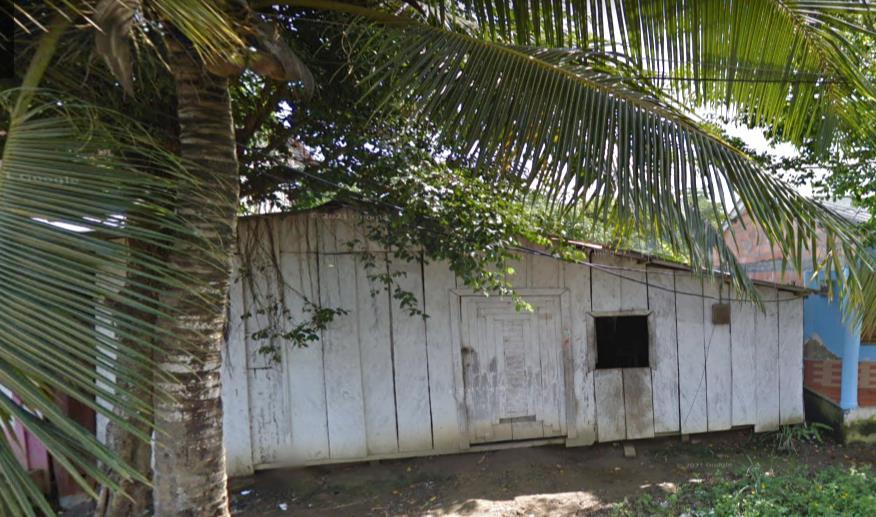

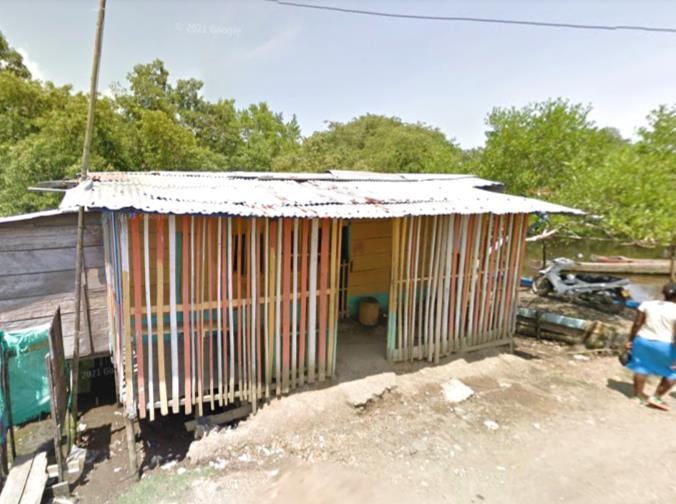

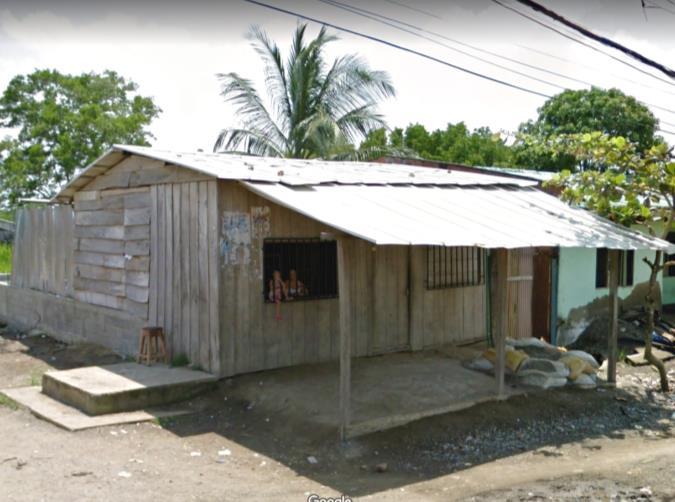

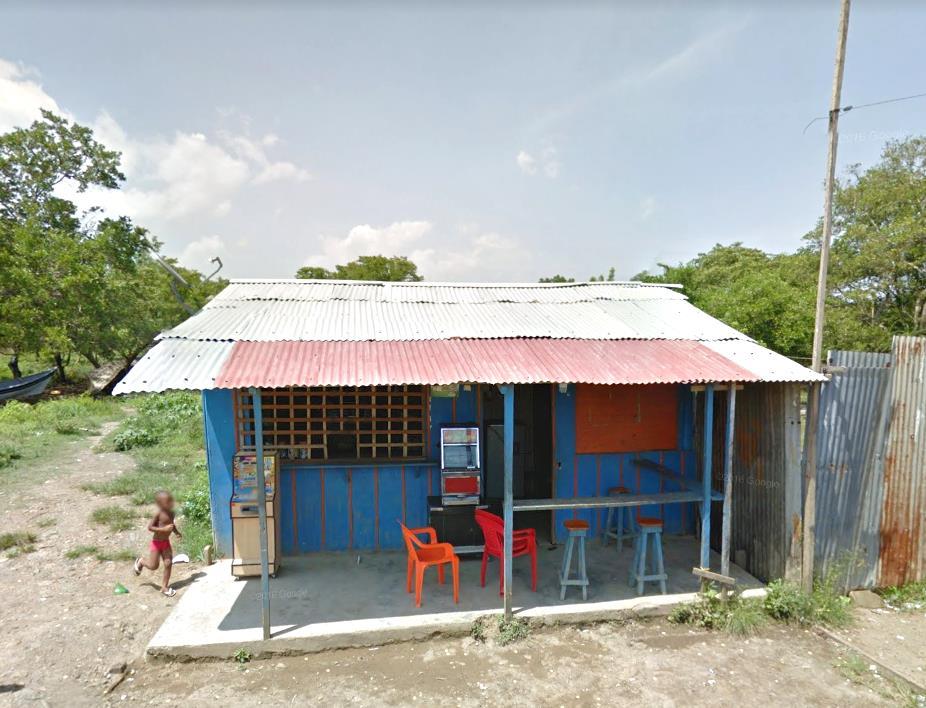

VIVIENDA ZONA RELLENO

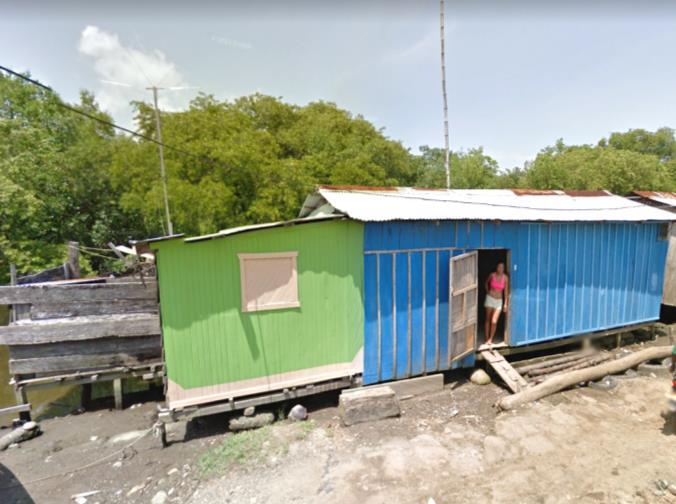

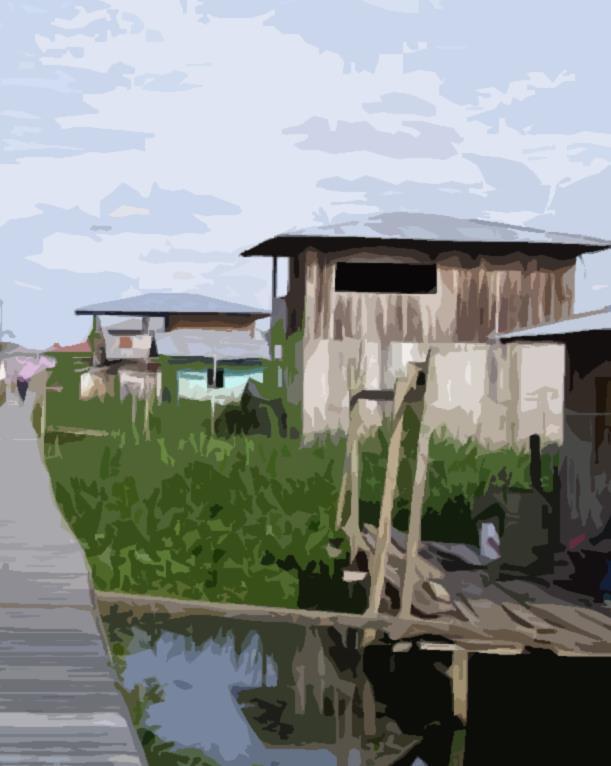

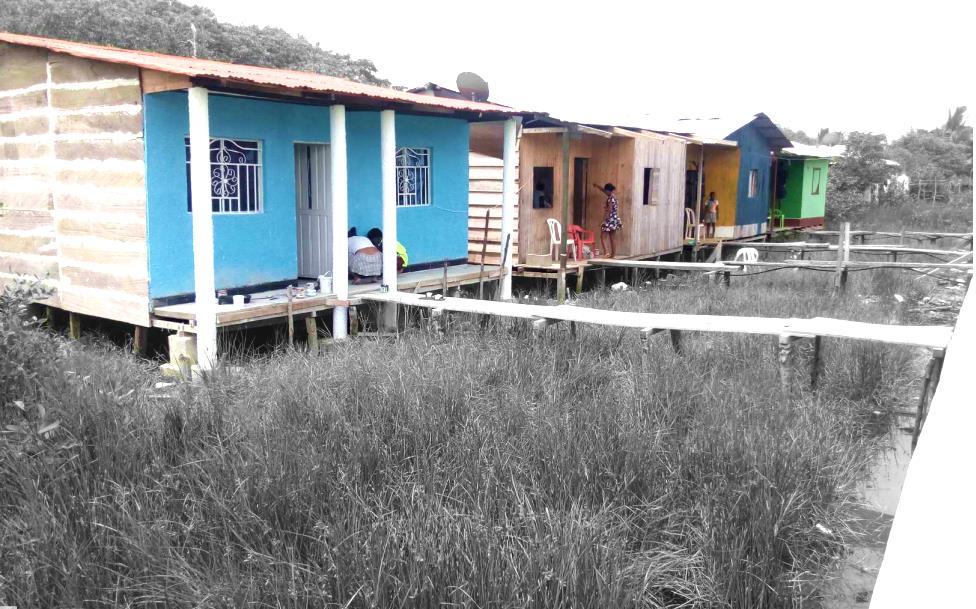

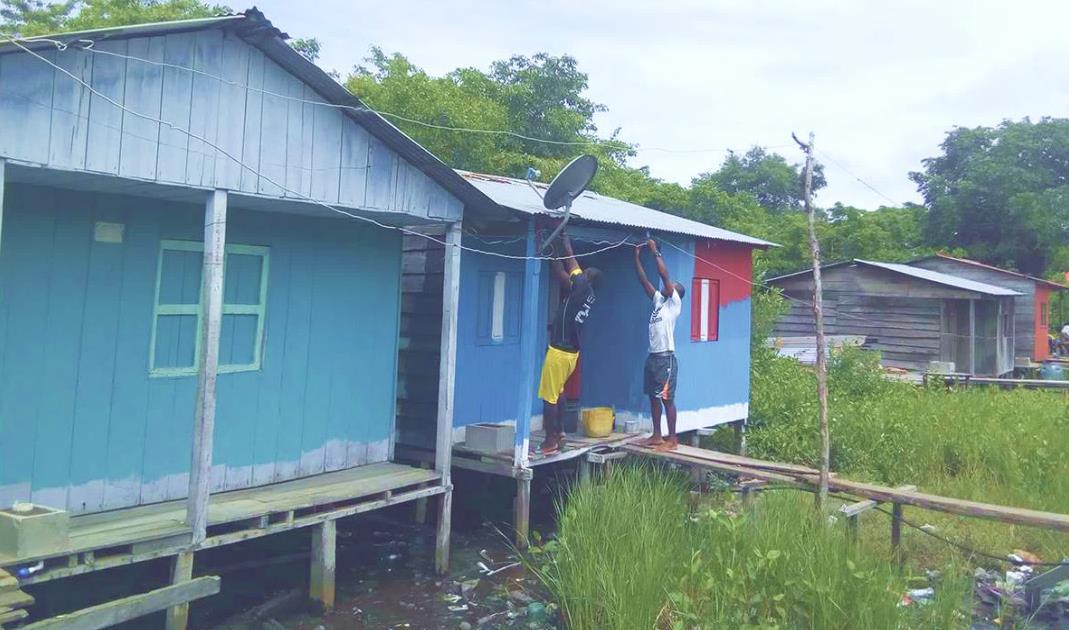

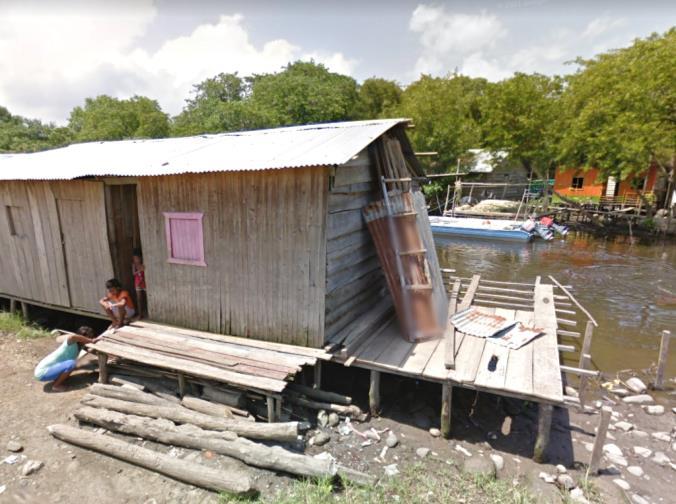

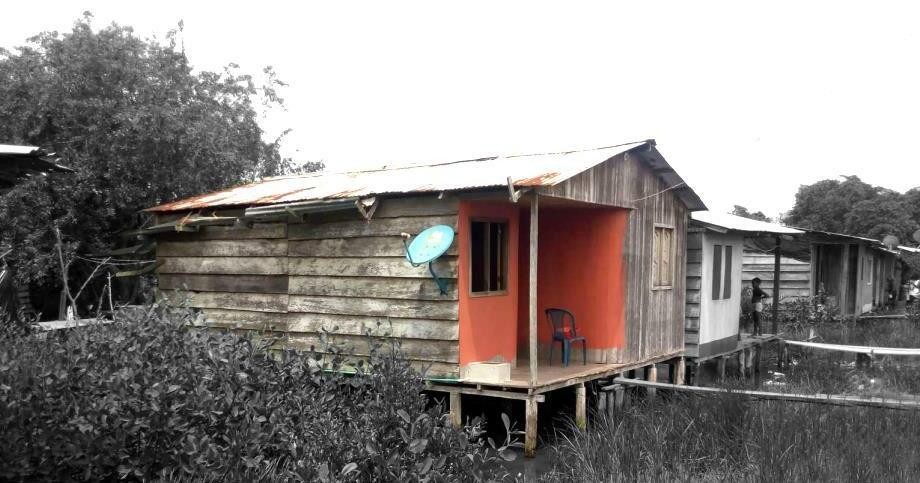

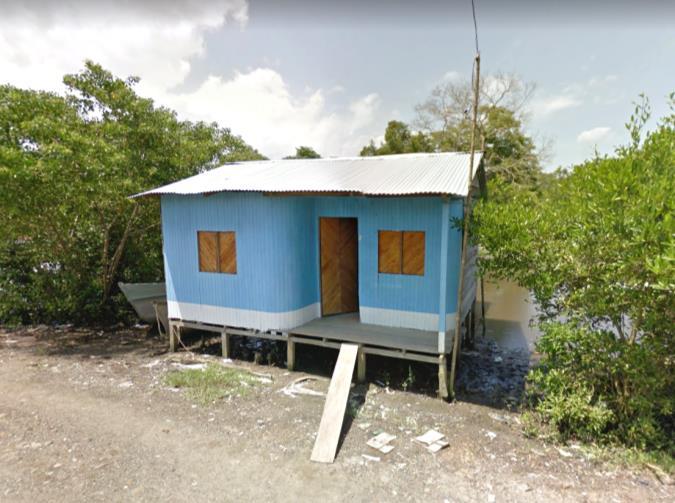

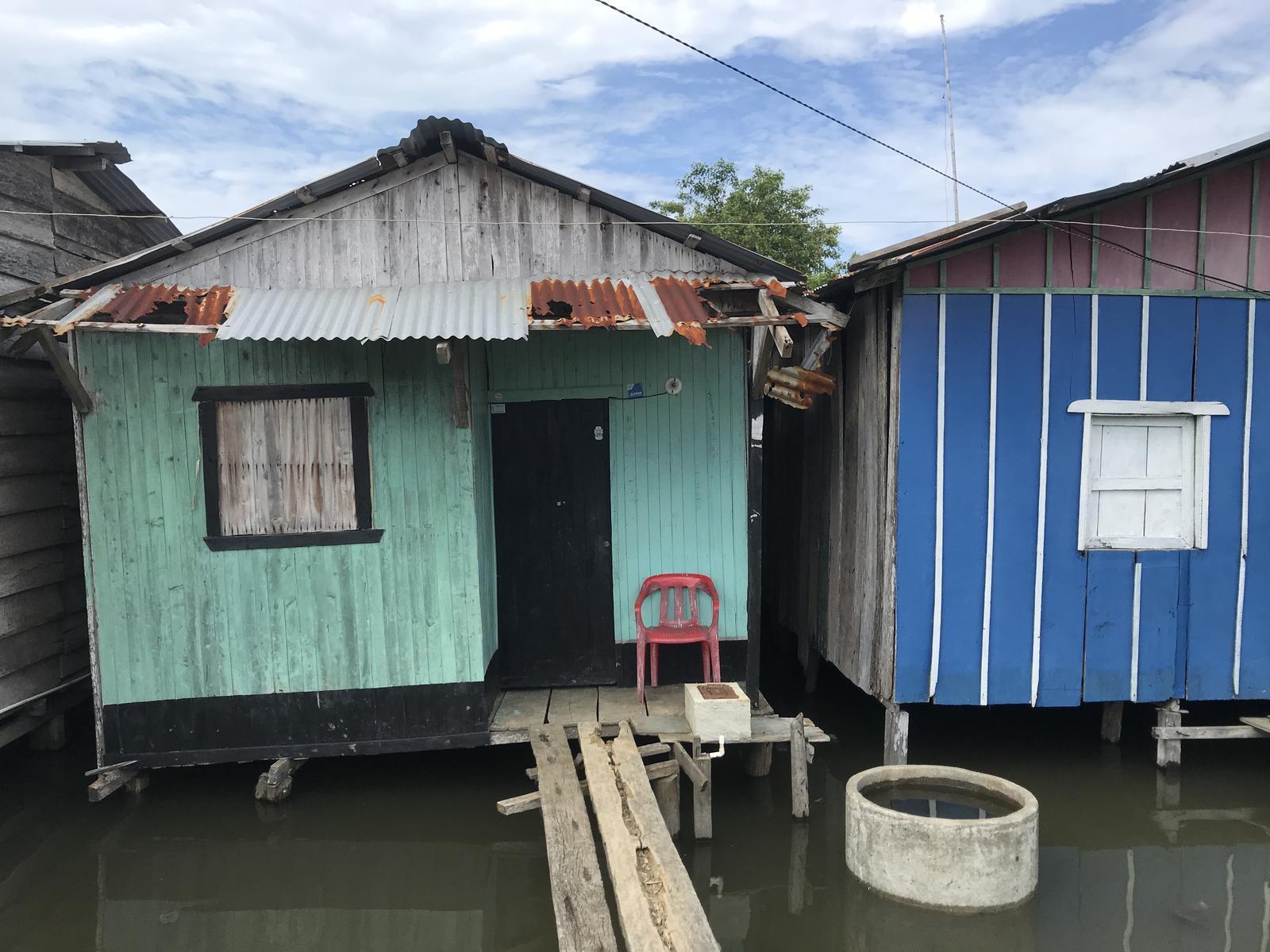

VIVIENDA PALAFÍTICA

ESTUDIO FOTOGRÁFICO

G

ESPACIO PÚBLICO

ESTUDIO FOTOGRÁFICO

G

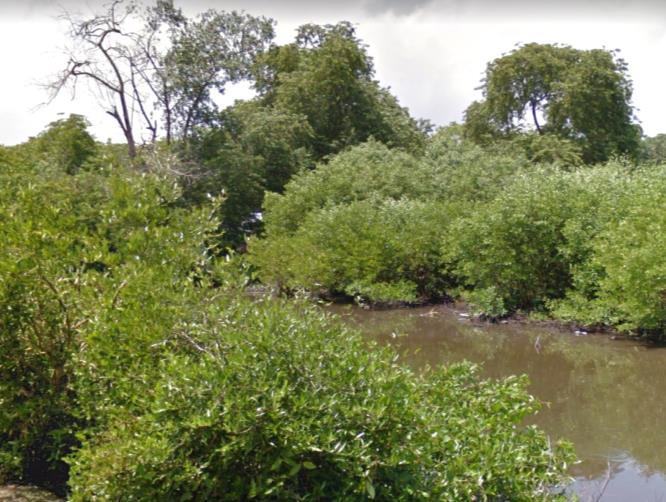

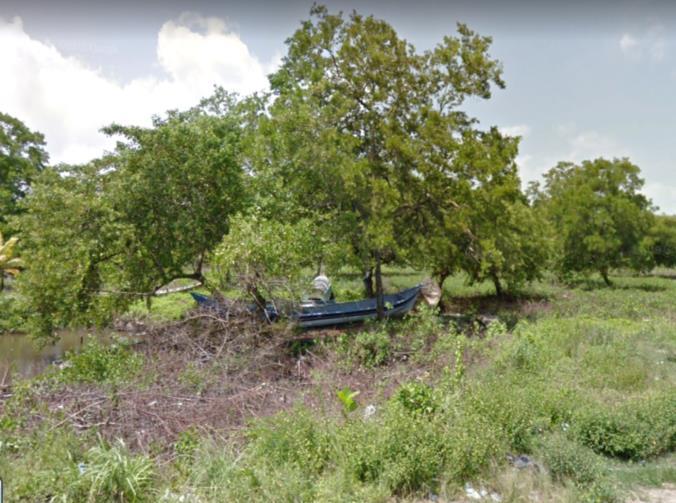

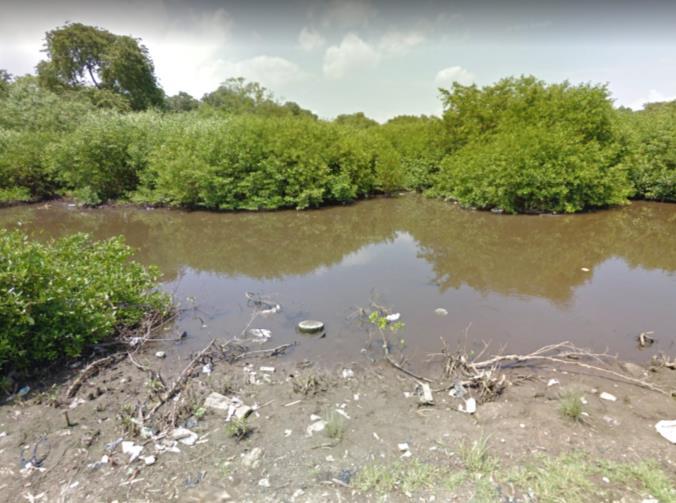

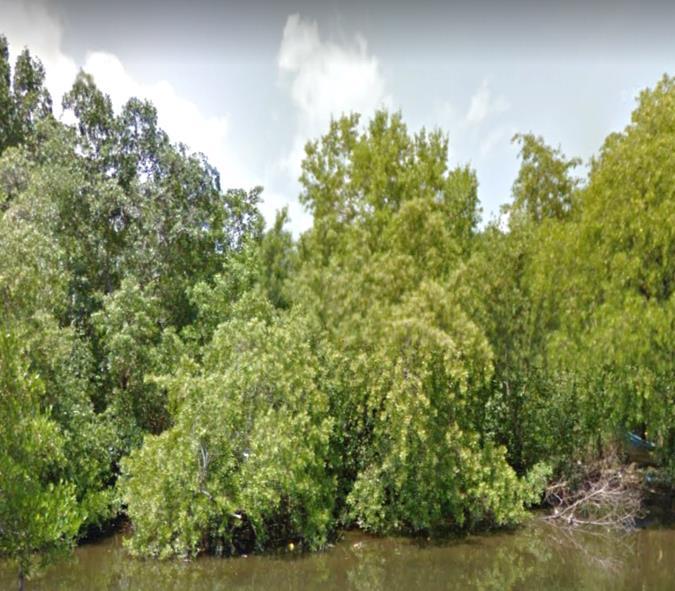

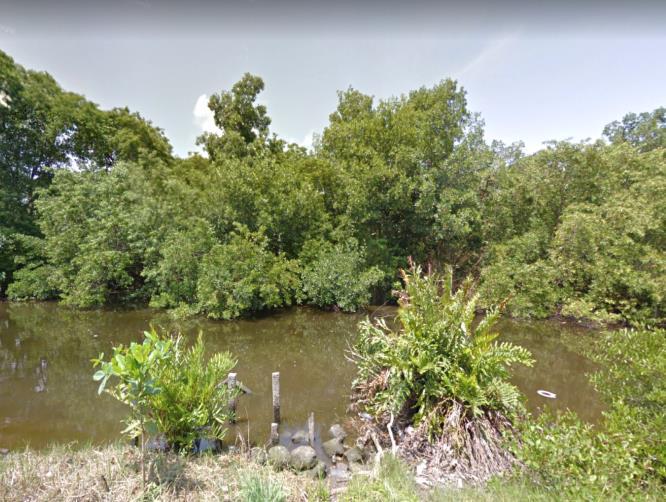

NATURALEZA

ESTUDIO FOTOGRÁFICO

G

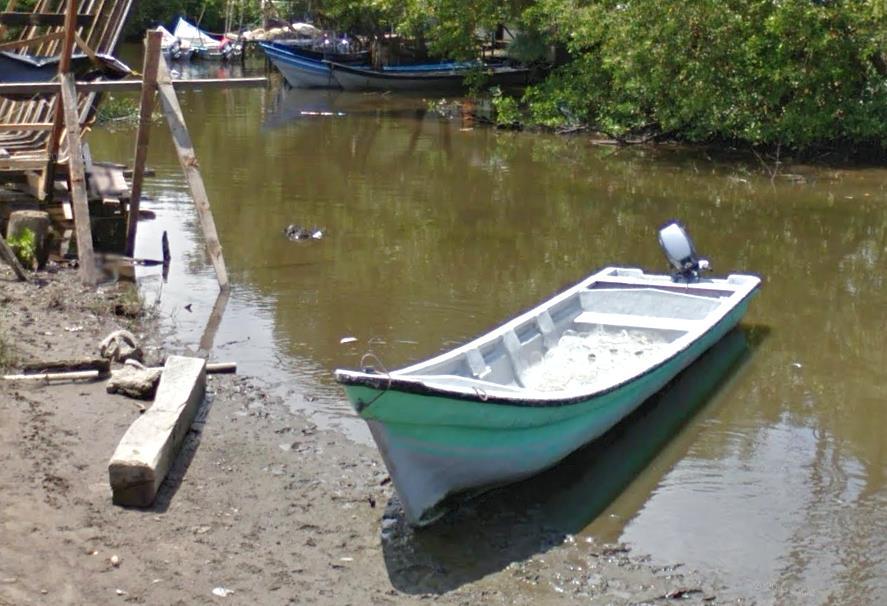

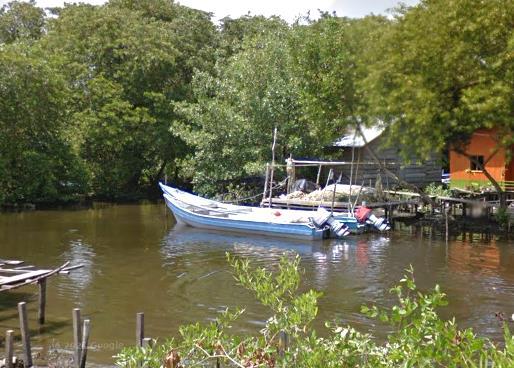

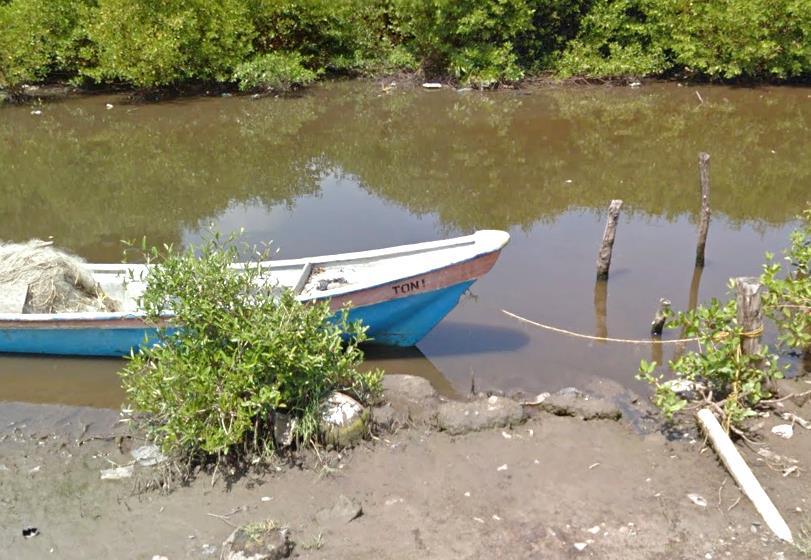

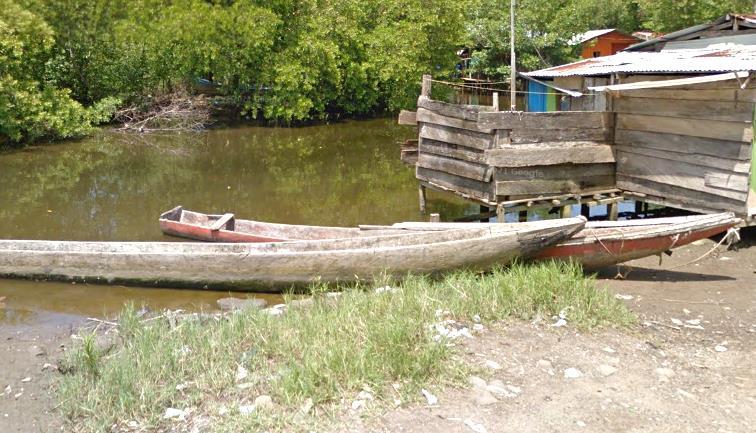

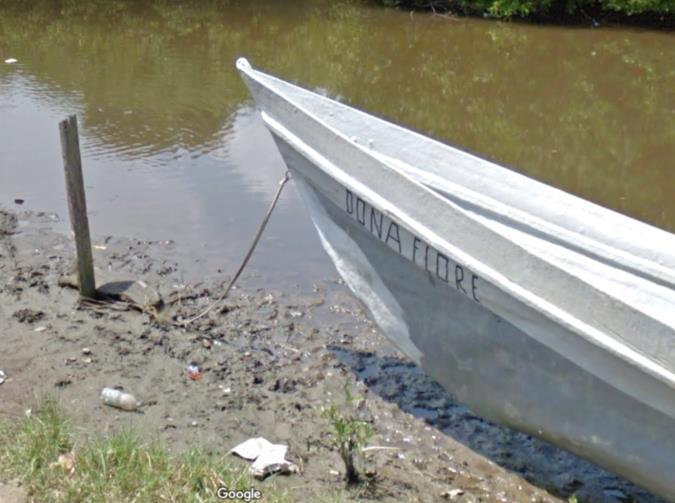

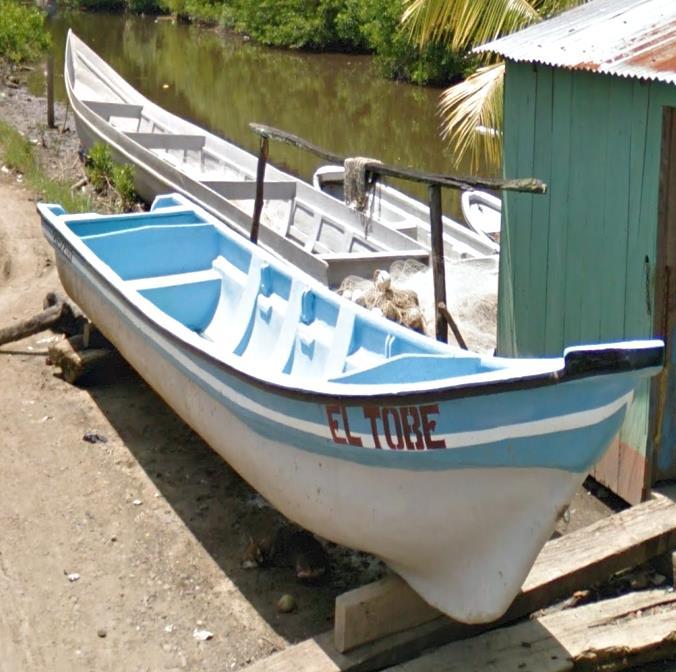

ACCESIBILIDAD E INFRAESTRUCTURA MARÍTIMA

POBLACIÓN PREDOMINANTE EN LA ZONA A INTERVENIR

INDÍGENAS

CUNA

ZENÚ

AFRO

PAISAS

CHOCOANOS

EMBERA

CORDOBESES

MESTIZOS

BOLIVARENSES CARTAGENEROS

CARACTERÍSTICAS POBLACIÓN OBJETIVO La población objetivo son familias víctimas del conflicto armado que se han asentado invasivamente en la zona litoral del barrio Los Pescadores sobre un ecosistema de manglar de alto valor ecológico.

Familias desplazadas por la violencia

Estrato 1-2

Estas familias al ubicarse en un entorno anfibio, tuvieron que desarrollar 1. construcciones palafíticas y 2. viviendas en zona de relleno de basuras y escombros. En ambos casos son construcciones precarias con deficiencias en servicios públicos, altos niveles de pobreza, miseria y hacinamiento.

Composición familiar 4-7 personas

Labores Papá: Pescador Mamá: Oficios del hogar

¨Cuando llegaron los grupos armados a Turbo, no solo sembraron temor, sino que acabaron con tradiciones culturales propias de las comunidades negras del Pacífico.¨

POBLACIÓN OBJETIVO

III COLLAGE

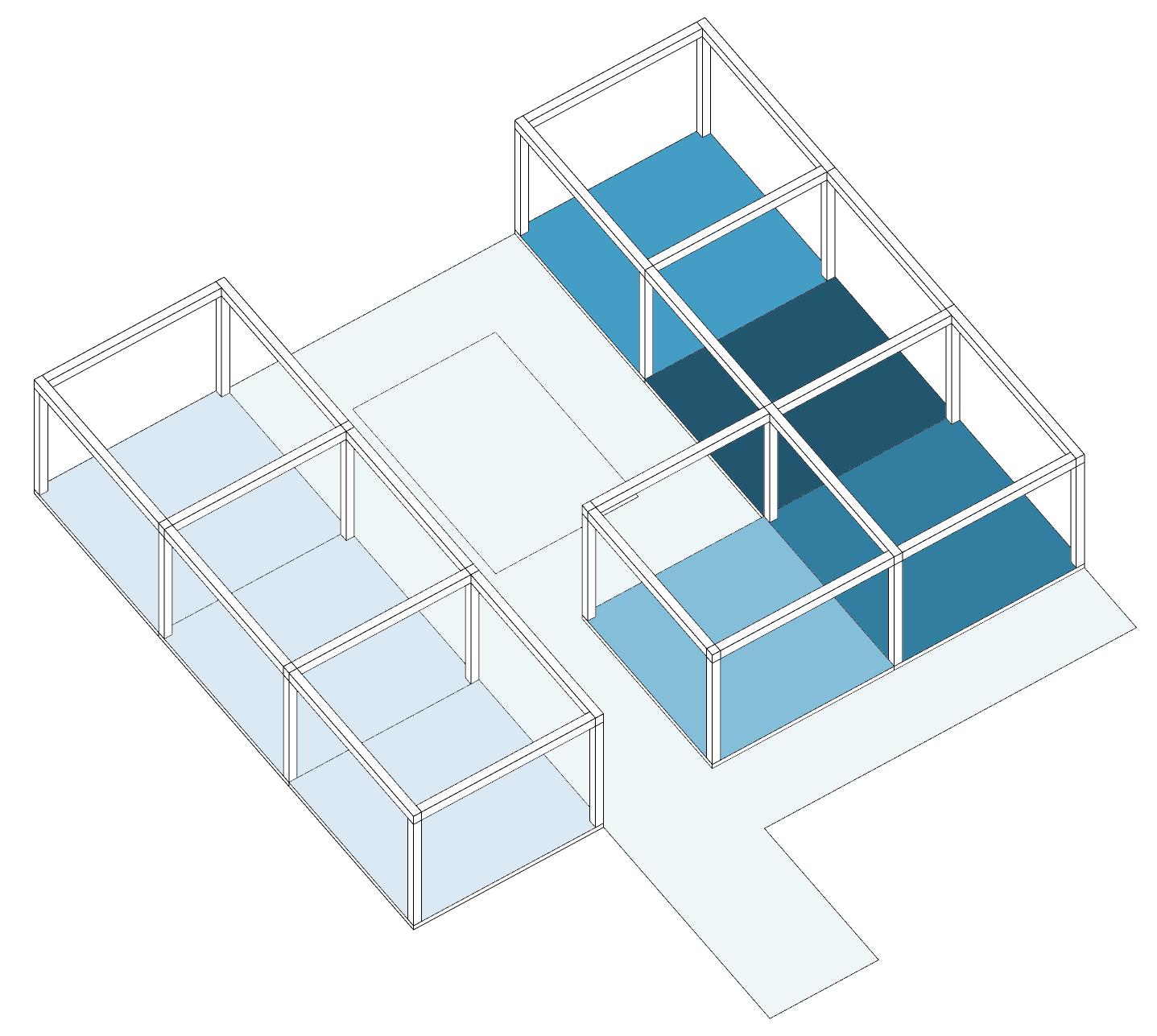

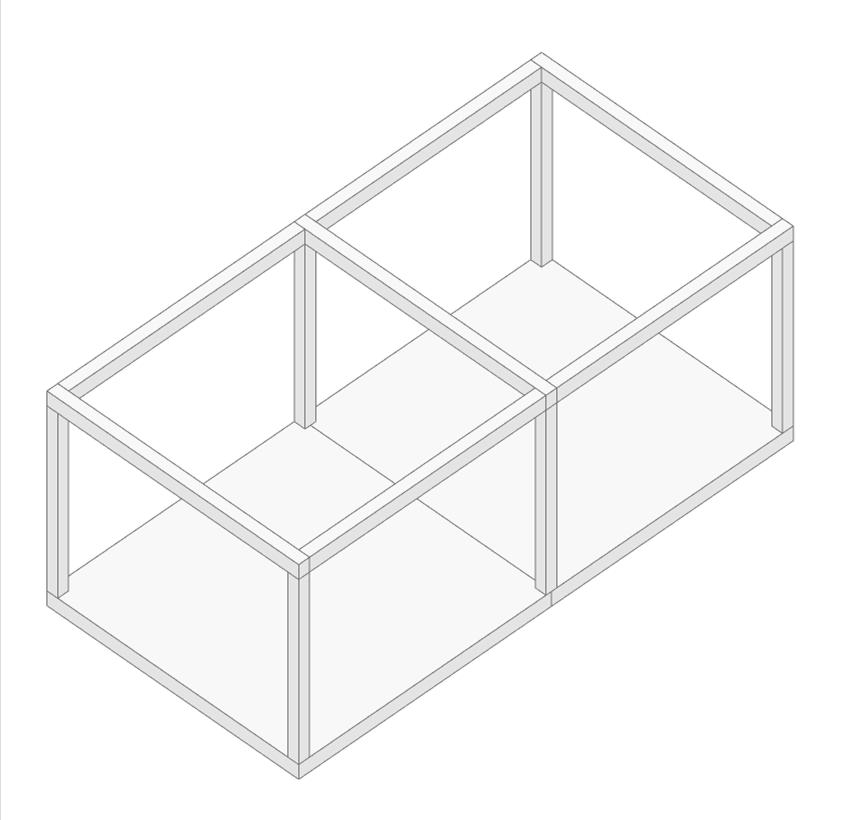

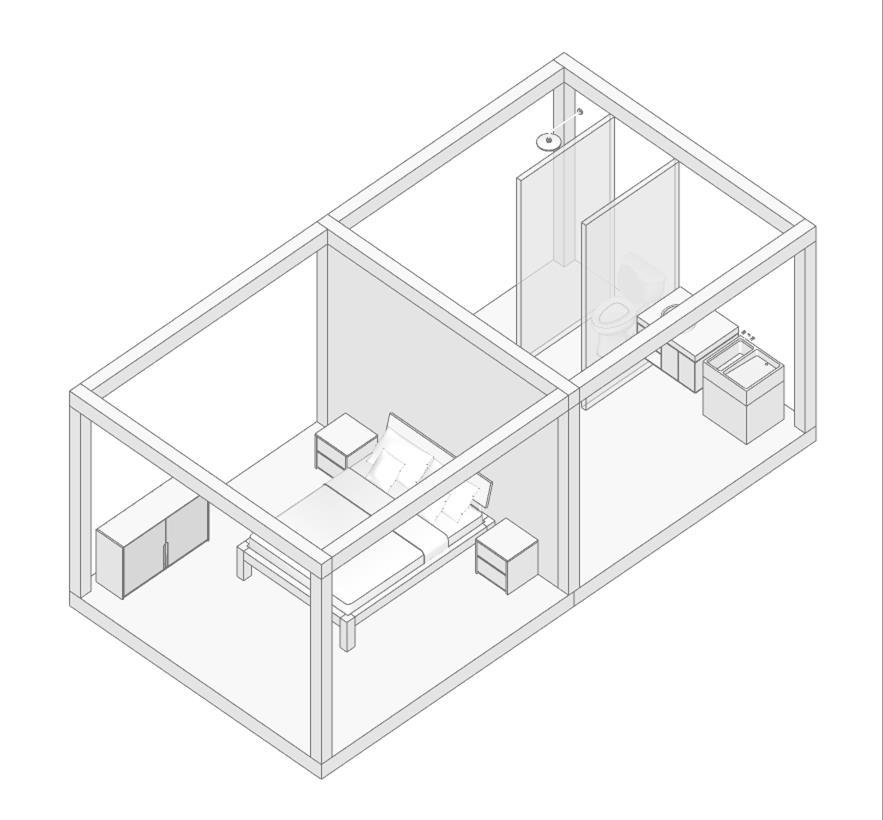

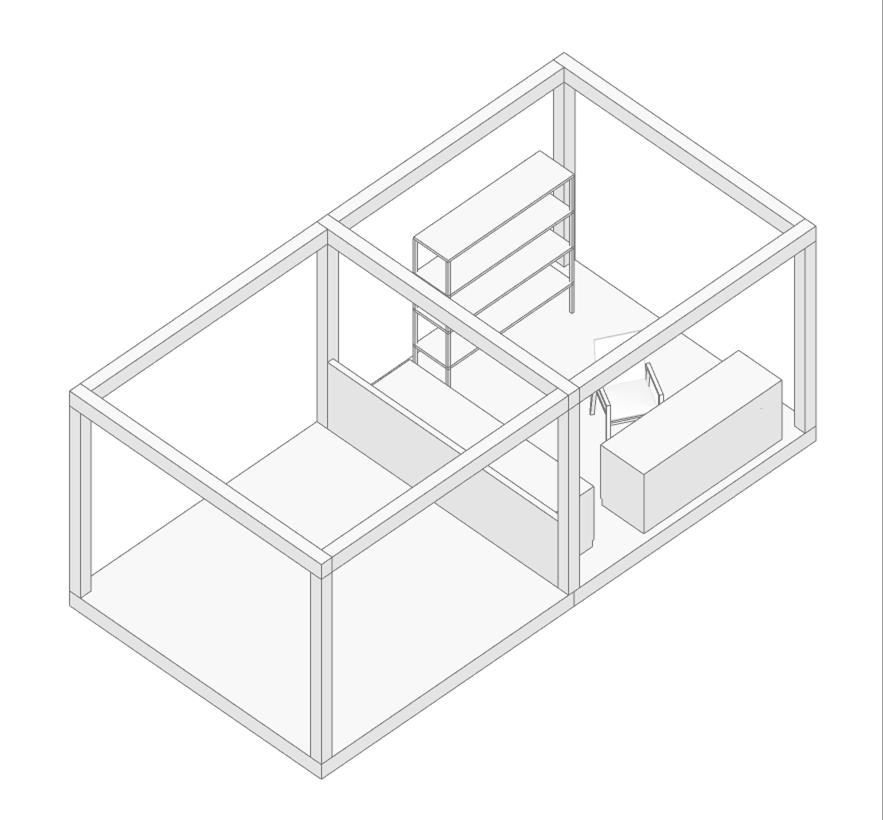

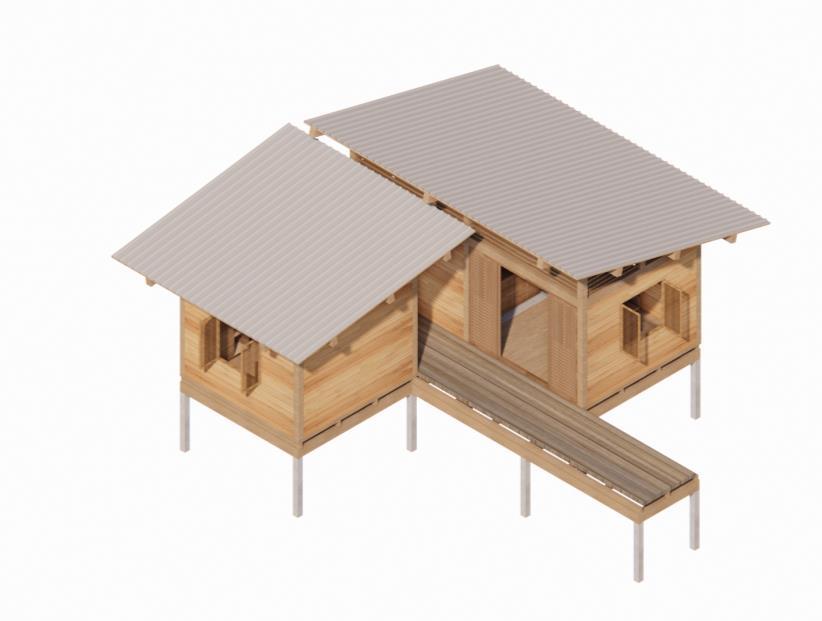

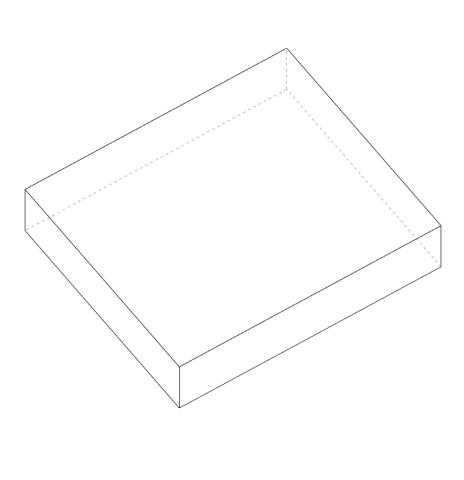

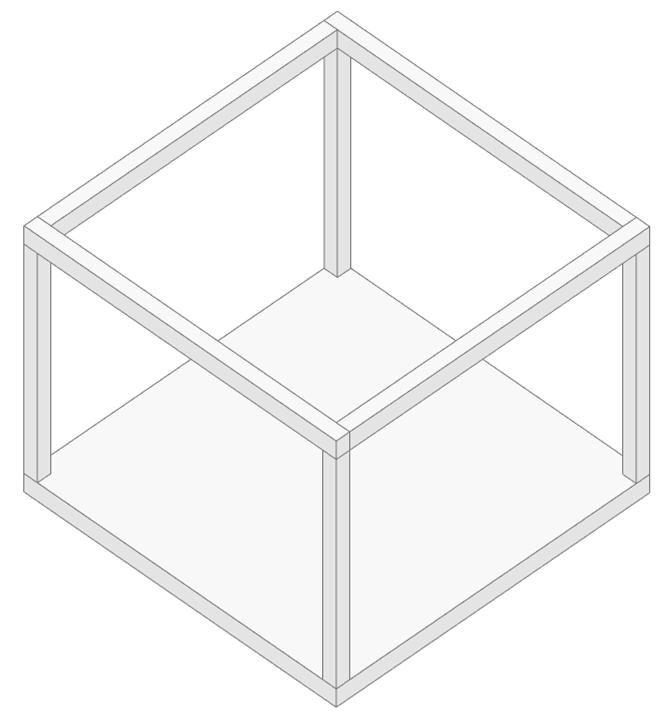

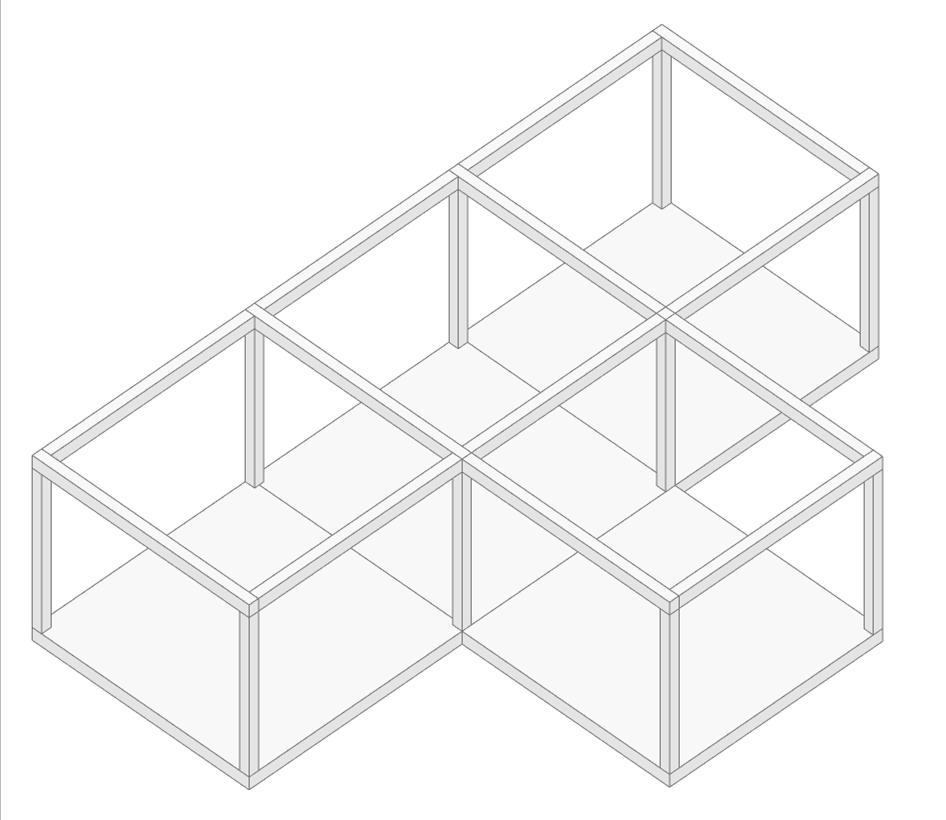

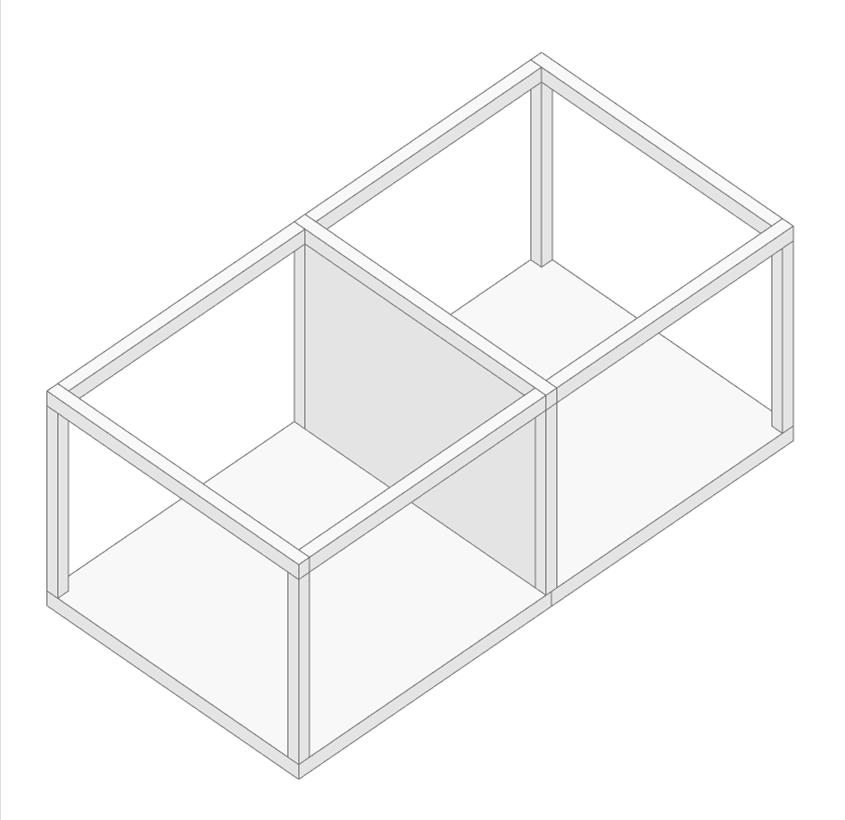

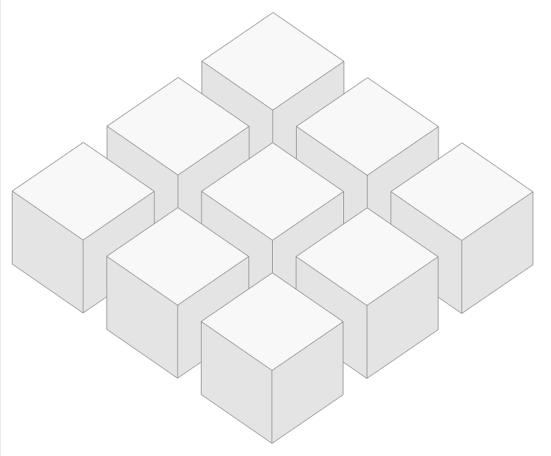

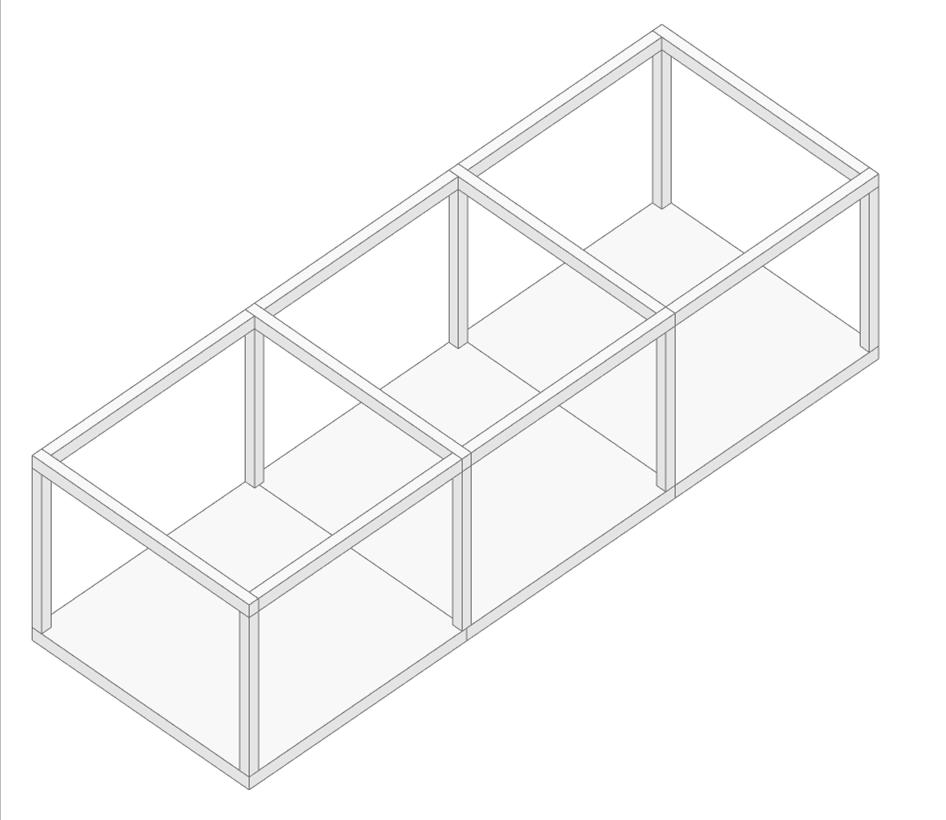

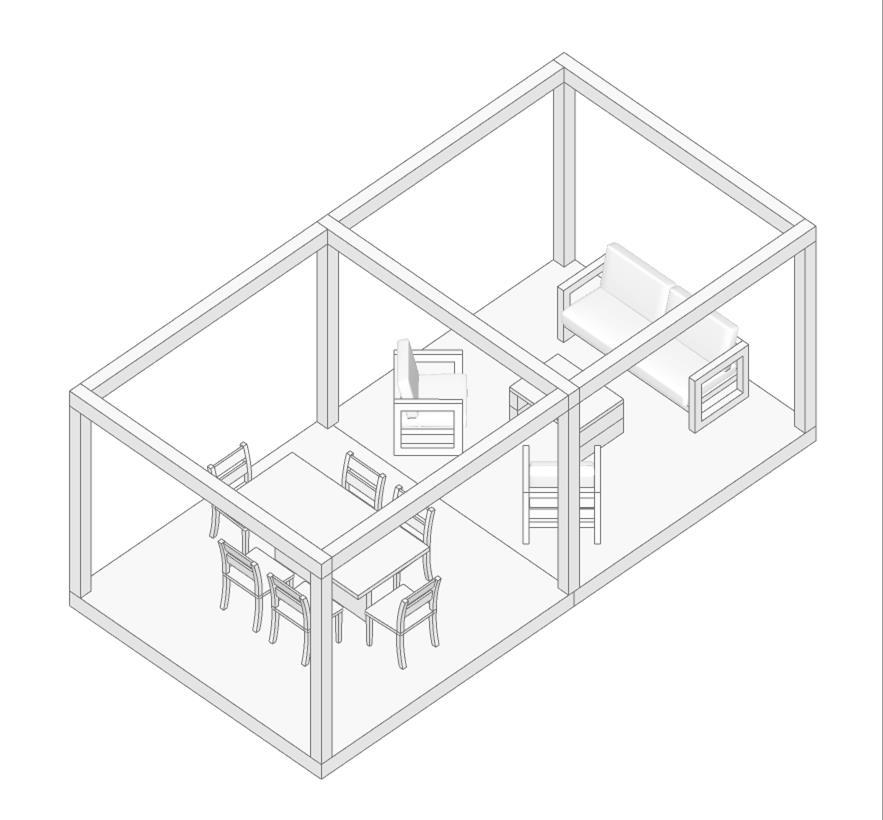

Vivienda modular, flexible, progresiva.

Materialidad local

Identidad cultural, arquitectónica, constructiva y funcional: según formas de habitar.

Espacios de integración e interacción vecinal.

Accesibilidad fluvial (muelle) y terrestre (pasarela)

Espacios comerciales para potenciar economía local y sustento propio.

DETERMINANTES DE DISEÑO Estructura elevada del suelo (evitar inundaciones)

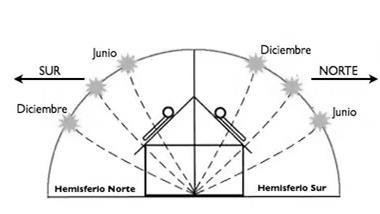

Orientación solar

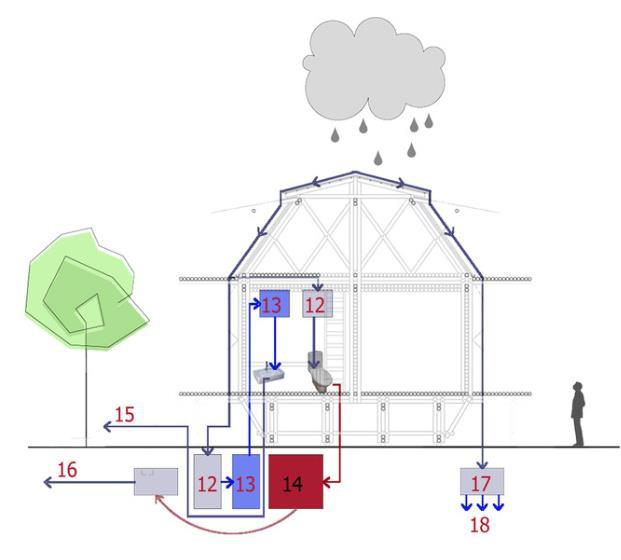

Sostenibilidad: Tierra (productividad), agua (reutilización) y energía (paneles solares)

XVIII

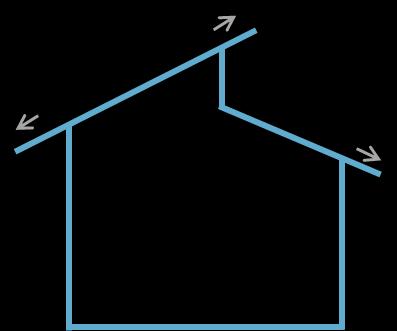

Cubiertas inclinadas + aleros: protección solar y lluvias

Recuperación del manglar y su relación con la arquitectura

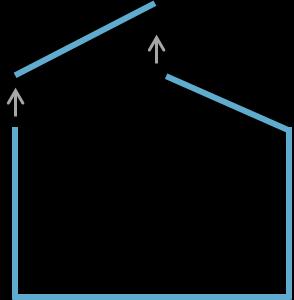

Diseño pasivo: Confort: Ventilación cruzada e iluminación natural (aberturas)

CRITERIOS DE ANÁLISIS

1 2 3 4 5 6

CONTEXTO Contexto-problema Localización Año Área Arquitecto

MATERIALIDAD Utilización e integración de materiales locales y elementos que potencian su adaptación al contexto y la identidad del lugar.

CONSTRUCCIÓN Se evalúan las técnicas constructivas empleadas para la realización del proyecto.

BIOCLIMÁTICA Estrategias aplicadas al diseño arquitectónico para lograr confort con el mínimo impacto ambiental.

PRODUCTIVIDAD Actividades que permitan suplir las necesidades económicas de cada familia.

FLEXIBILIDAD-PROGRESIVIDAD Posibilidades de crecimiento y adaptación espacial y constructiva según las necesidades de los habitantes.

Bogotá Colombia 1-2

REFERENTES

III

MAPA REFERENTES

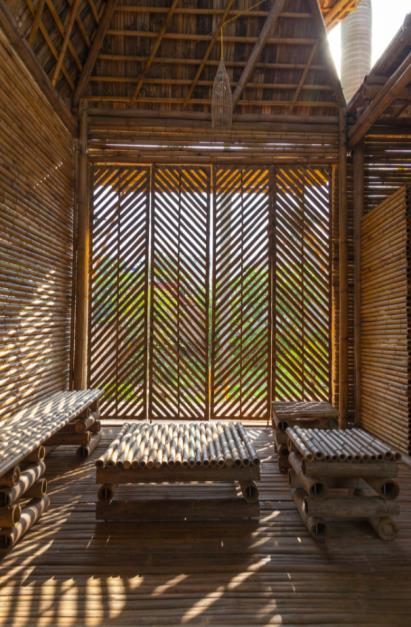

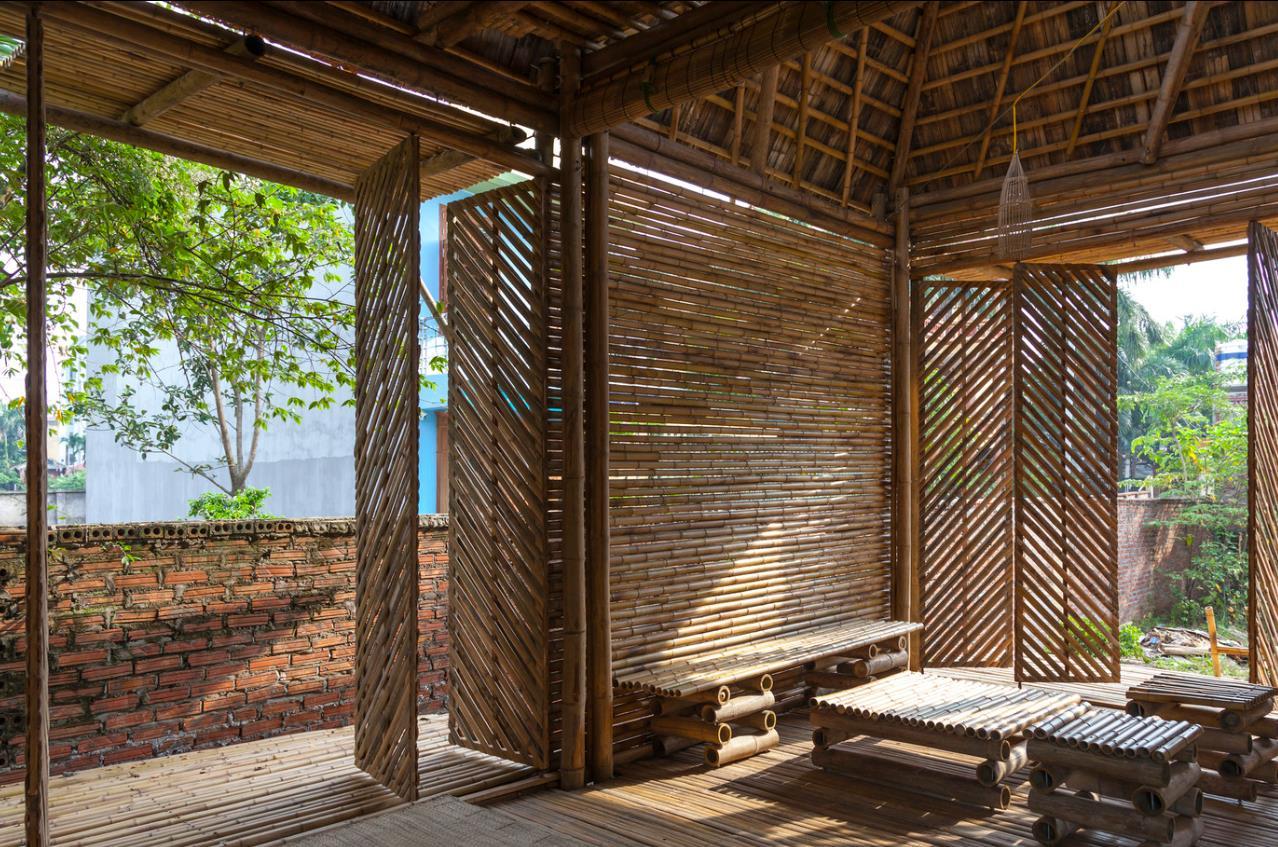

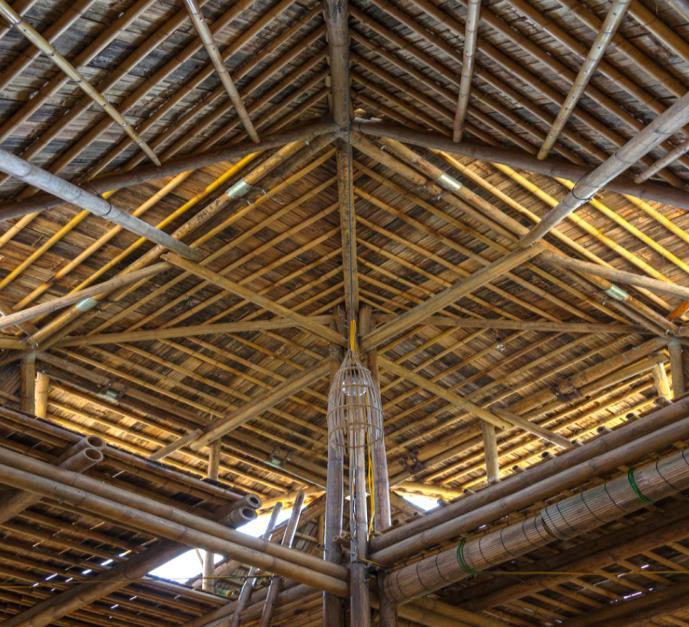

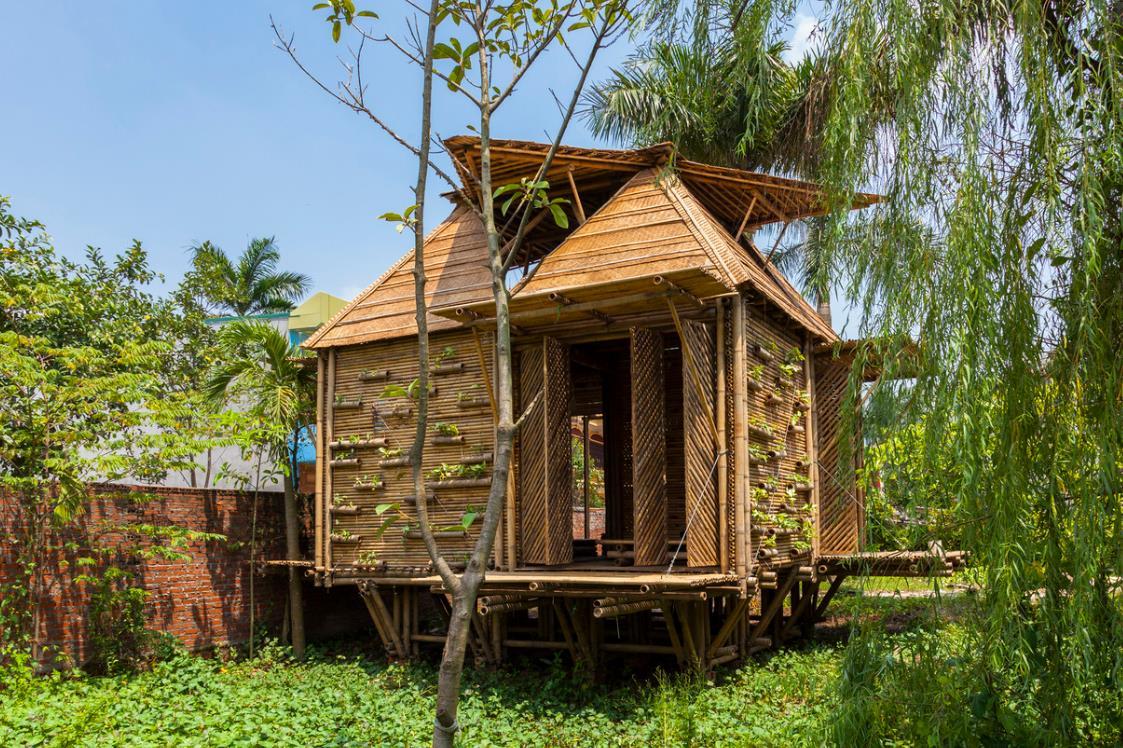

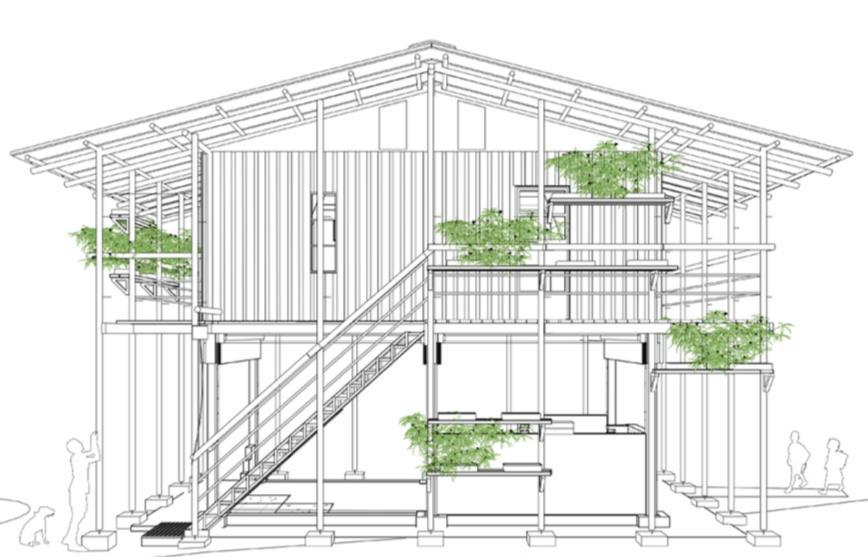

HANOI VIETNAM

ETIOPÍA ÁFRICA

3

5

Prototipo de vivienda rural sostenible y productiva en Colombia La vivienda se compone por un núcleo básico unido por 2 habitaciones, servicios (baño, cocina, lavado, almacenamiento) y área productiva.

Localización: Bogotá-Colombia Arquitecto: Sociedad Colombiana de Arquitectos FP Área: 64.8 m² Año proyecto: 2019

REFERENTE 1

III

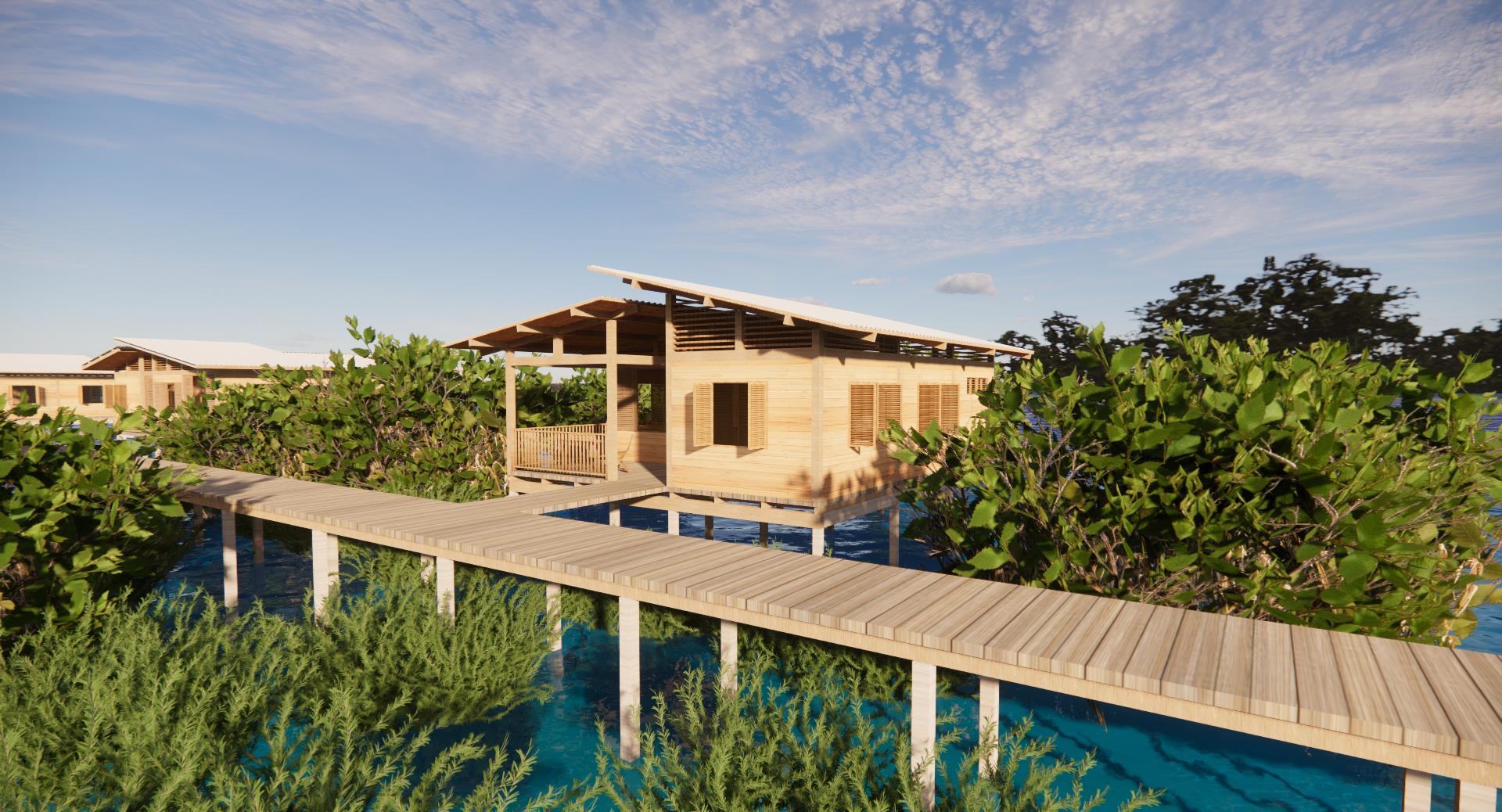

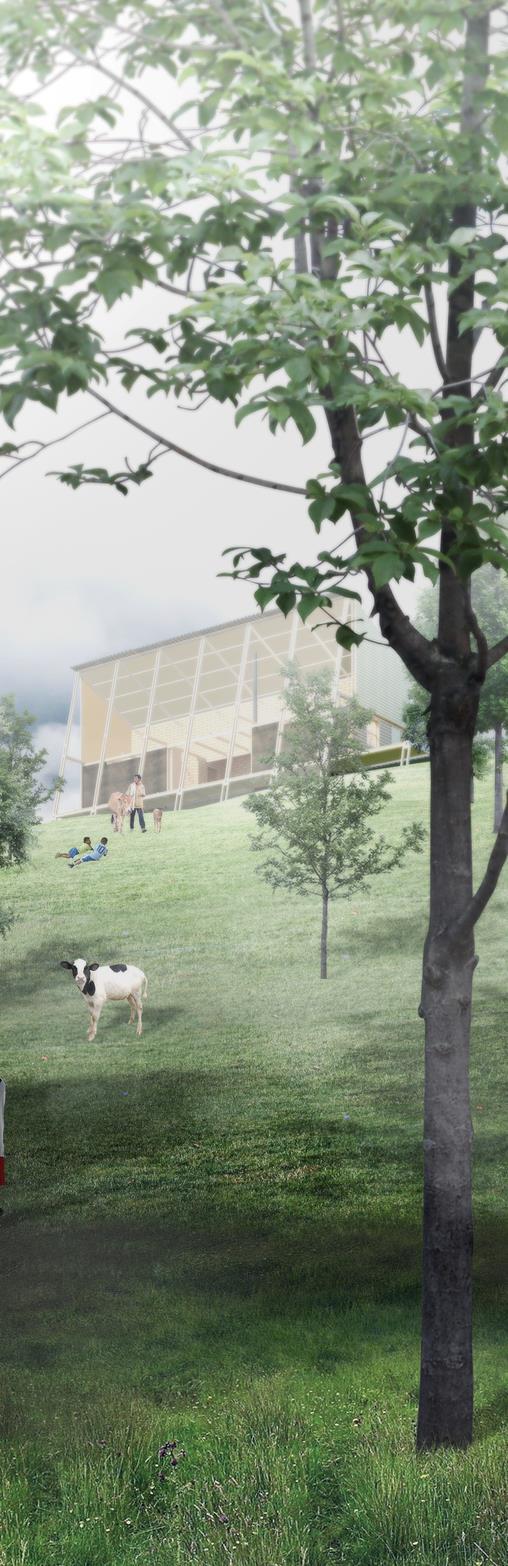

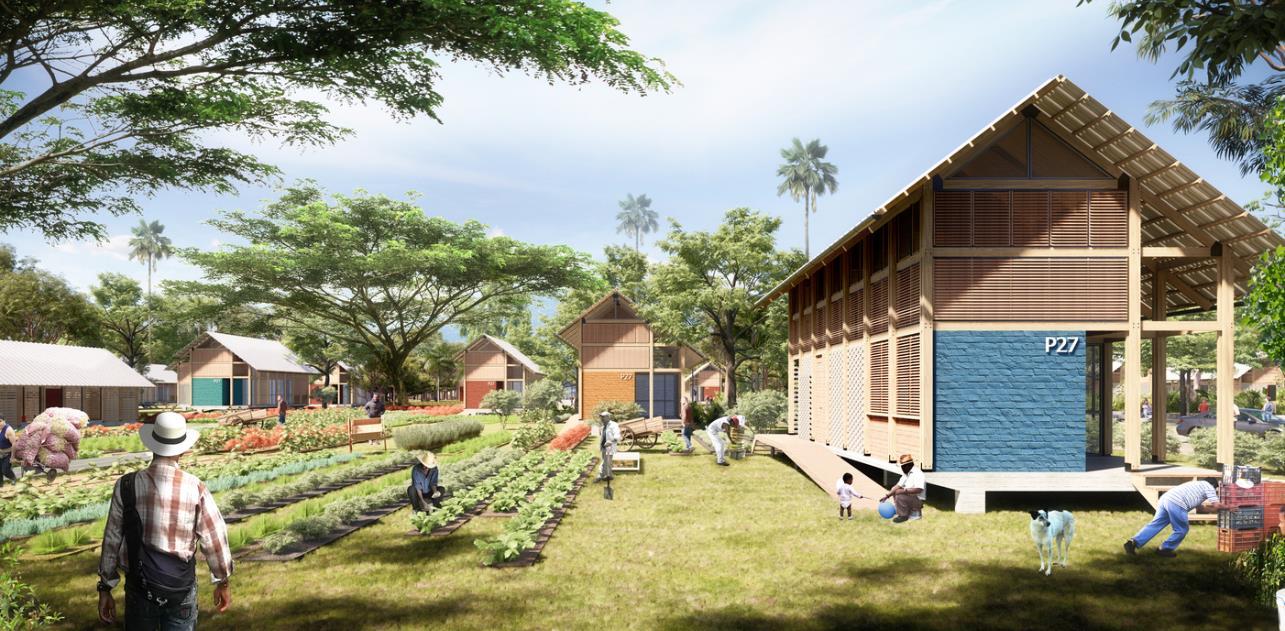

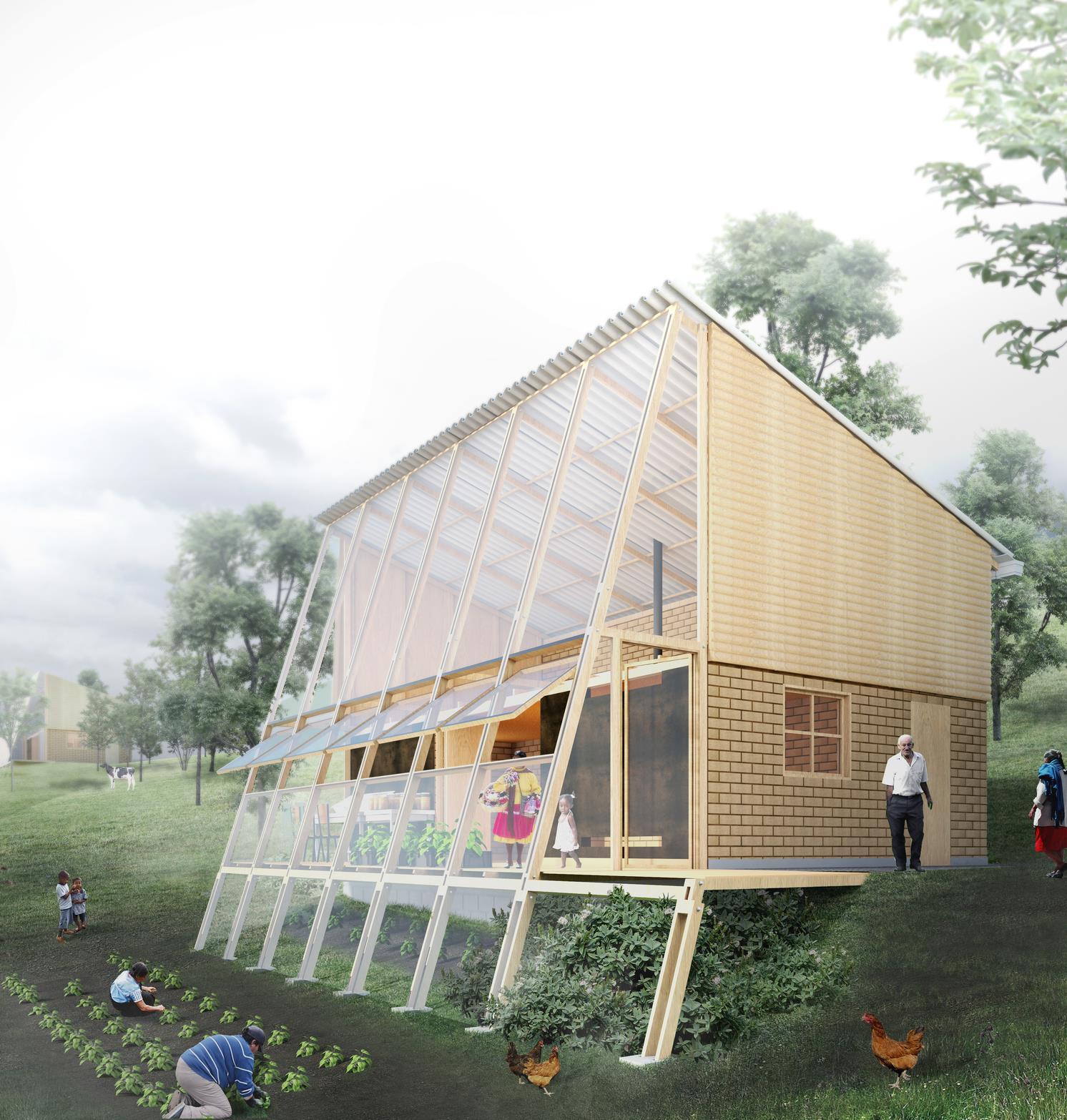

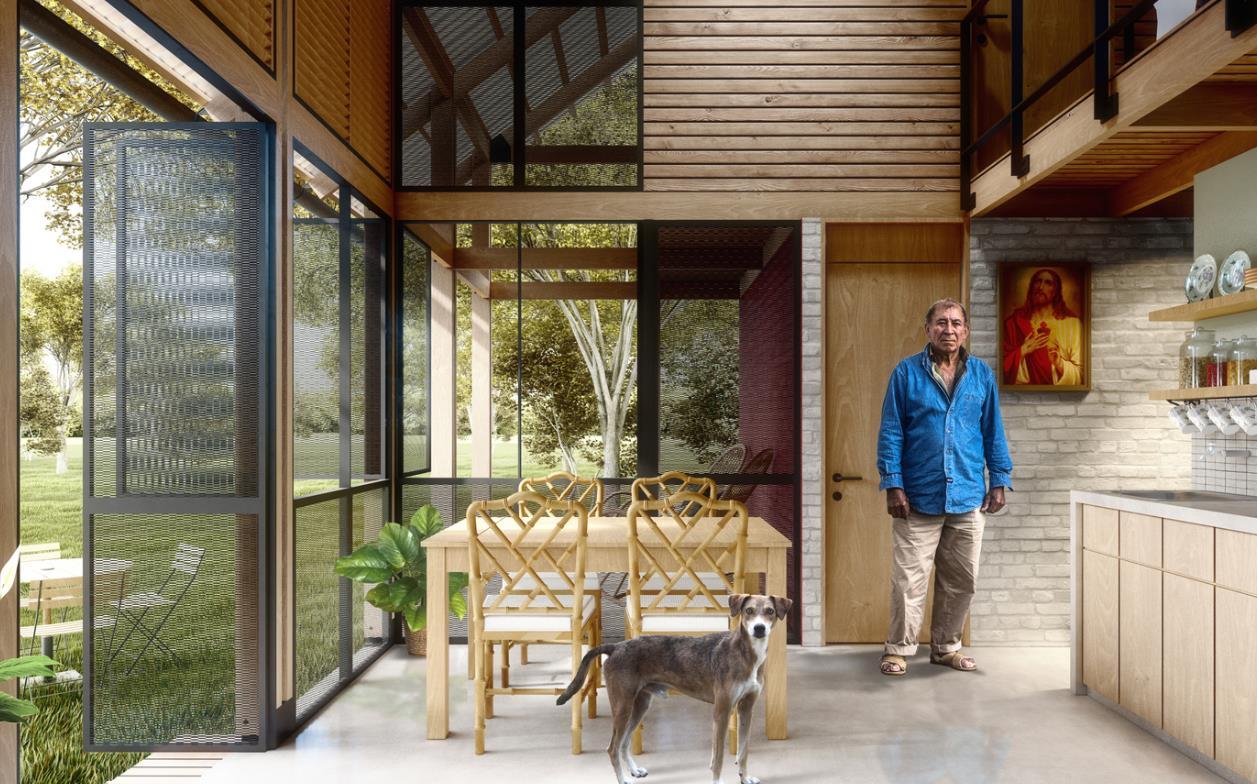

RENDERS

La estufa ecológica es el centro calórico de la unidad, dispositivo que permite reunión y protección de la vida interna.

MATERIALIDAD Y CONSTRUCCIÓN

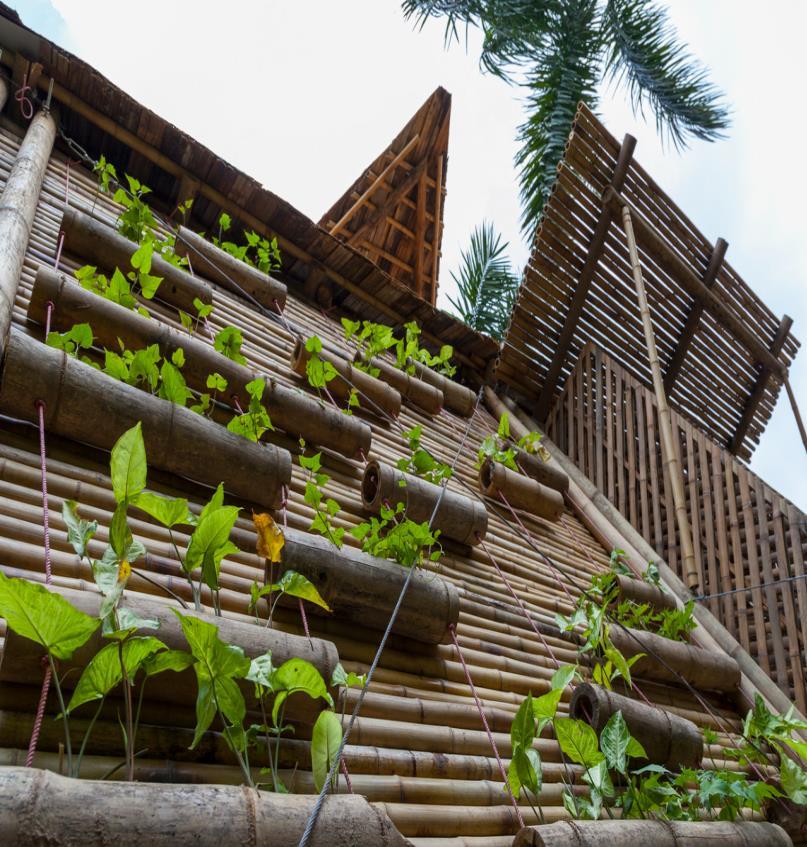

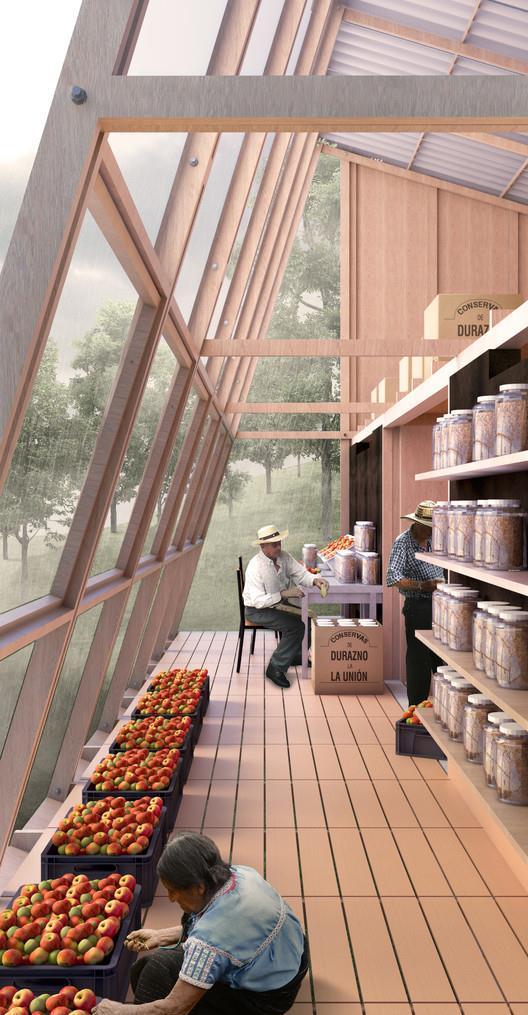

PRODUCTIVIDAD Huerta y ciclo de compostaje: Aporta a la seguridad alimentaria de la familia.

Espacios de almacenamiento o superficies amplias para actividades sociales o espacios de trabajo.

Economías alternativas que fortalecen el desarrollo comunitario.

• • • •

Bloque de tierra comprimida BTC Tejas de polialuminio reciclado Plástico de invernadero Muros en seco madera

Se utilizan materiales asociados a técnicas de construcción tradicional, lo que permite involucrar a la comunidad en la construcción e instalación de la unidad favoreciendo la sostenibilidad social y económica del proyecto.

REFERENTE 1

III

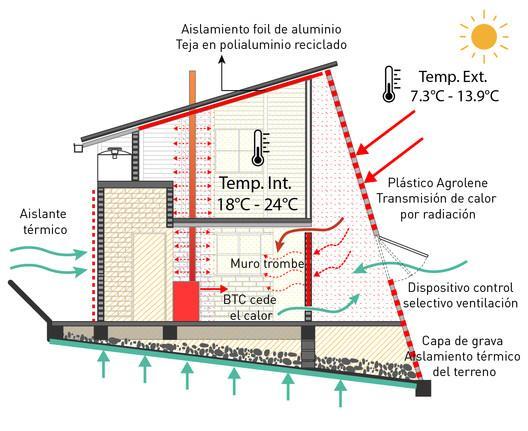

BIOCLIMÁTICA Se orienta hacia el sur mediante una gran ventana que funciona como zona de captación de calor regulable, permite la iluminación natural y vincula la casa al paisaje.

Se cierra al norte con muros de BTC, material de gran capacidad de inercia térmica.

La disposición de núcleo compacto servicios protege espacios del frío norte.

un de los del

FLEXIBILIDAD-PROGRESIVIDAD La envolvente a doble altura crea un espacio en segundo nivel disponible para el crecimiento y transformaciones futuras.

PROTOTIPO DE VIVIENDA RURAL EN COLOMBIA Localización: Valle del CaucaColombia Arquitecto: Ana Elvira Vélez Año proyecto: 2025

La propuesta es sinónimo de COLECTIVIDAD ya que además de plantear un prototipo de vivienda rural sostenible, resuelve 3 escalas mediante espacios de reunión e integración comunitaria: espacio público, equipamientos, zonas productivas como huertas urbanas y ganadería.

El proyecto se define en 3 escalas: 1. Aldea = Barrio 2. Vecindad = Agrupación 3. Parcela = Unidad (casa + modulo productivo + suelo de desarrollo agrícola)

REFERENTE 2

III

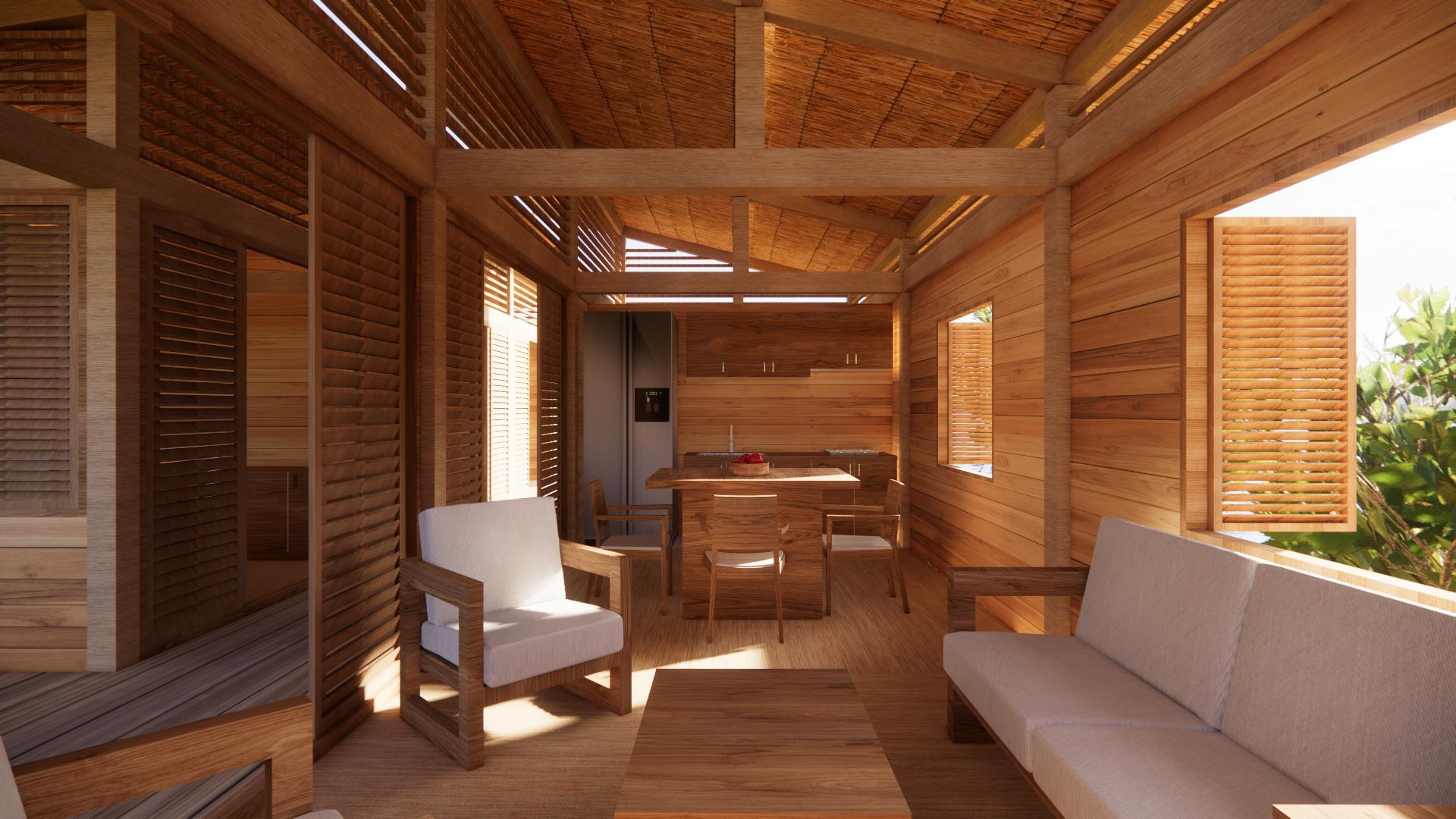

RENDERS

MATERIALIDAD Y CONSTRUCCIÓN El proyecto utiliza la Madera como material predominante para columnas, vigas, viguetas y correas. Además es usada como acabado de piso, mobiliario, puertas y persianas o rejillas.

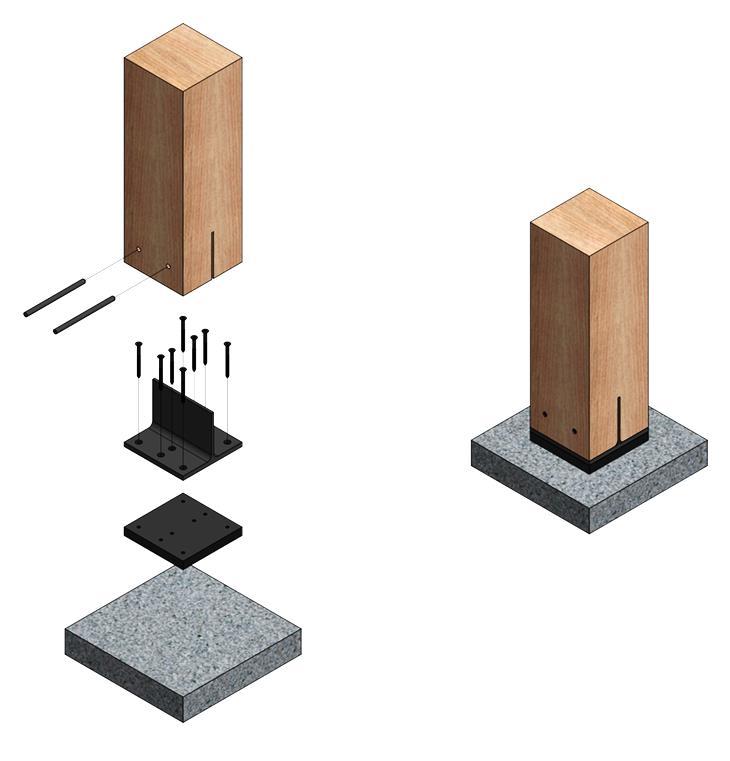

Para la cimentación se utiliza Concreto mediante zapatas aisladas y pilotes de concreto reforzado unidos a la plataforma.

ORGANIZACIÓN ESPACIAL Se recalca 1. la importancia del porche, un espacio de transición que permite una relación con el paisaje y los habitantes y 2. que el interior se organiza a partir de un espacio central social que conecta las habitaciones.

REFERENTE 2

III

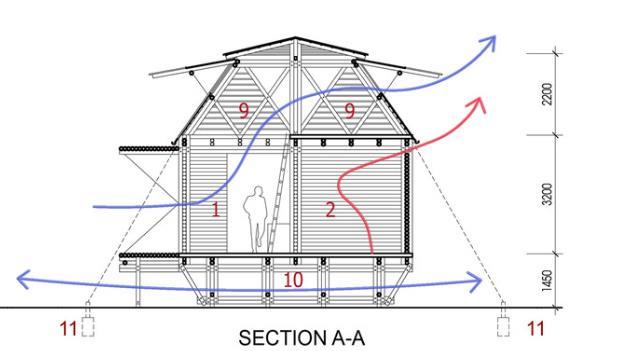

BIOCLIMÁTICA

El proyecto se adapta a las condiciones climáticas del lugar mediante elementos móviles, la cubierta y la estructura para lograr una correcta iluminación natural, ventilación cruzada y efecto chimenea.

FLEXIBILIDAD-PROGRESIVIDAD

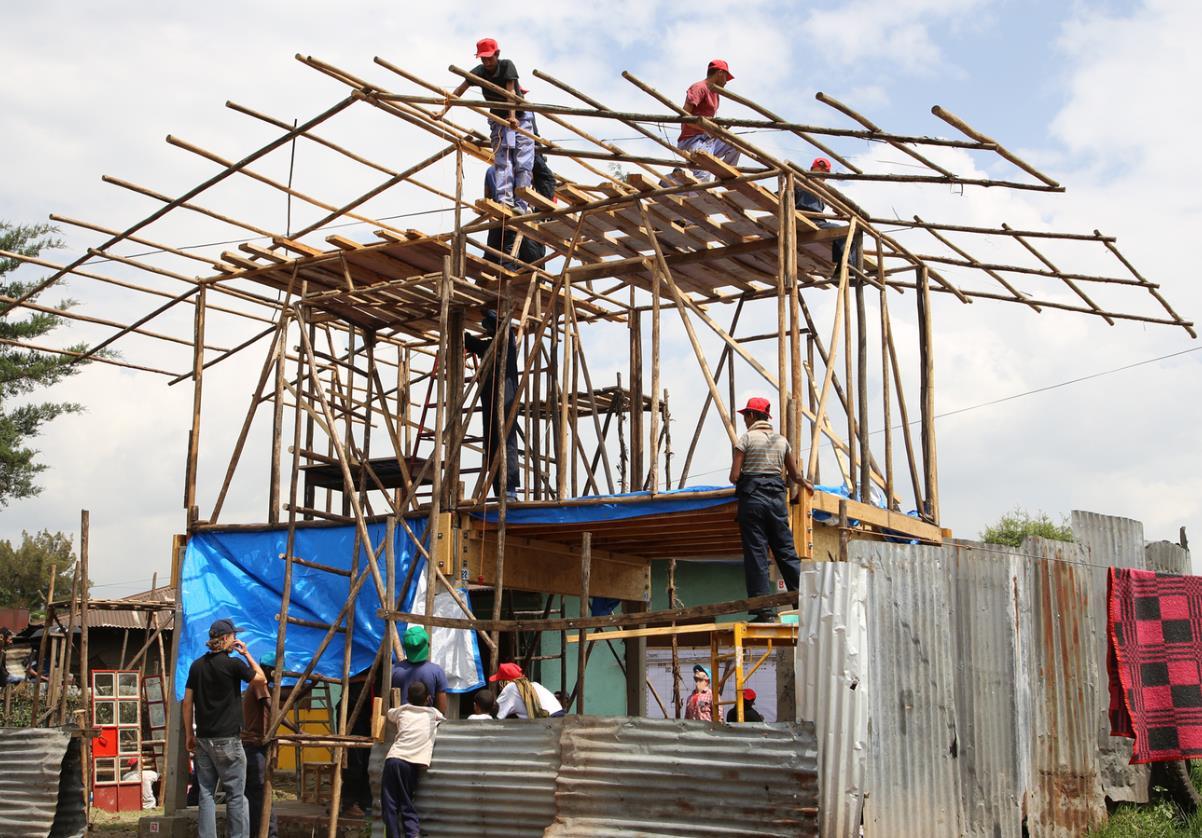

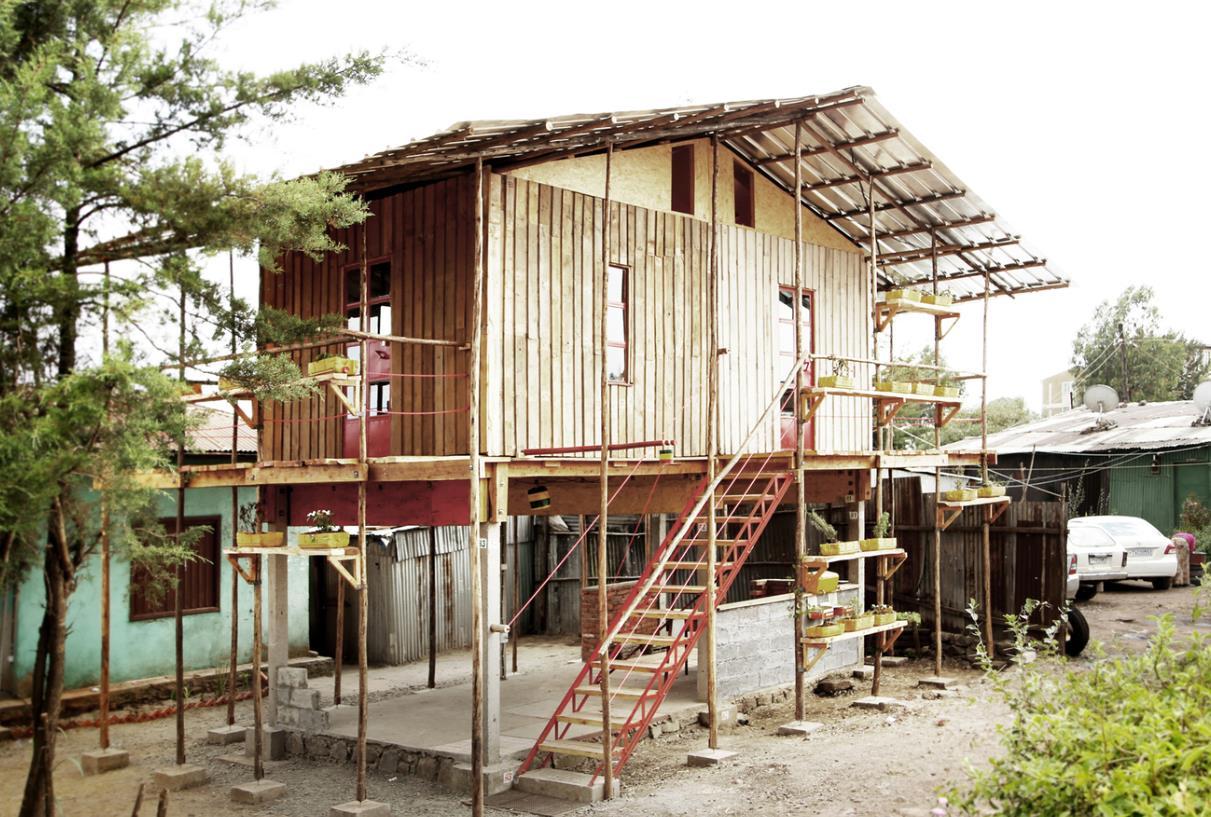

PROBLEMA-PROPUESTA Localización: Etiopía-África Arquitecto: ESTUDIANTES del Experimental Architecture - Universidad de la Bauhaus Año proyecto: 2015 Tiempo de construcción: 2 semanas Área: 86m2 PROBLEMA Déficit cualitativo y cuantitativo de vivienda. Aumento poblacional y crecimiento urbano acelerado en África.

Estimación de población en el año 2025: 70% PROPUESTA Prototipo de vivienda basado en: • La sostenibilidad económica, cultural y social • Diseño modular • Autoconstrucción • Resiliencia • Modos de habitar • Materialidad local

REFERENTE 3: SICU

III

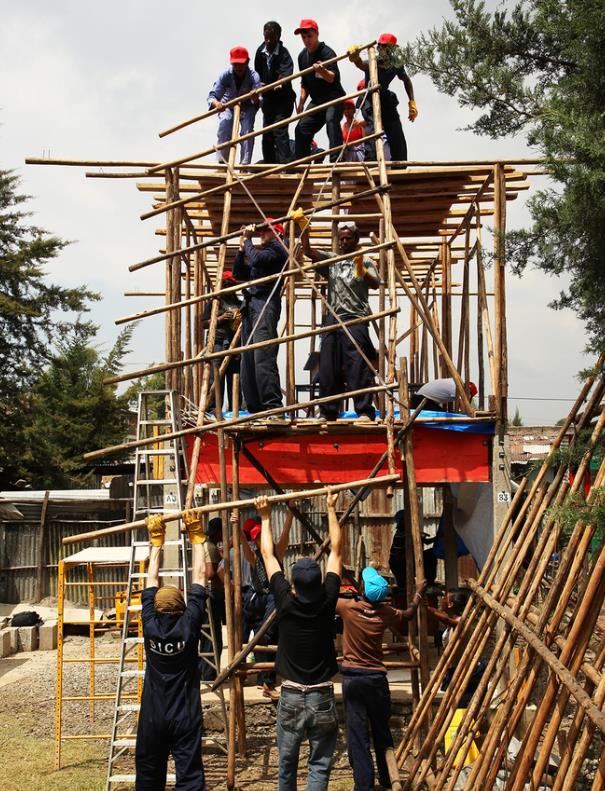

IMÁGENES DEL PROYECTO

MATERIALIDAD Y CONSTRUCCIÓN • Utilización de elementos prefabricados para acortar tiempos de construcción. La obra se hizo de manera Participativa por los estudiantes y la población local.

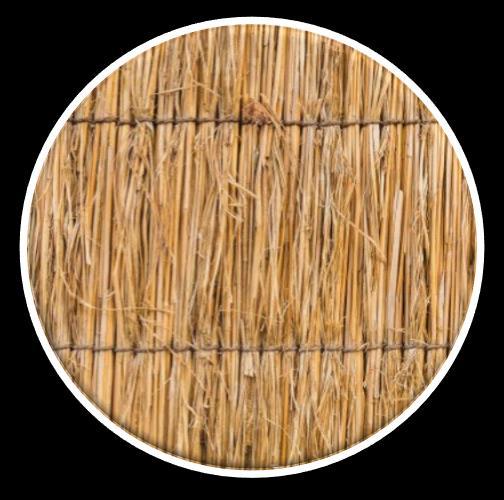

• Marcos de eucalipto, paneles prefabricados de paja, caucho, láminas de metal, madera comprimida.

• CONCRETO: Cimentaciones.

• MADERA: Estructura y cerramientos

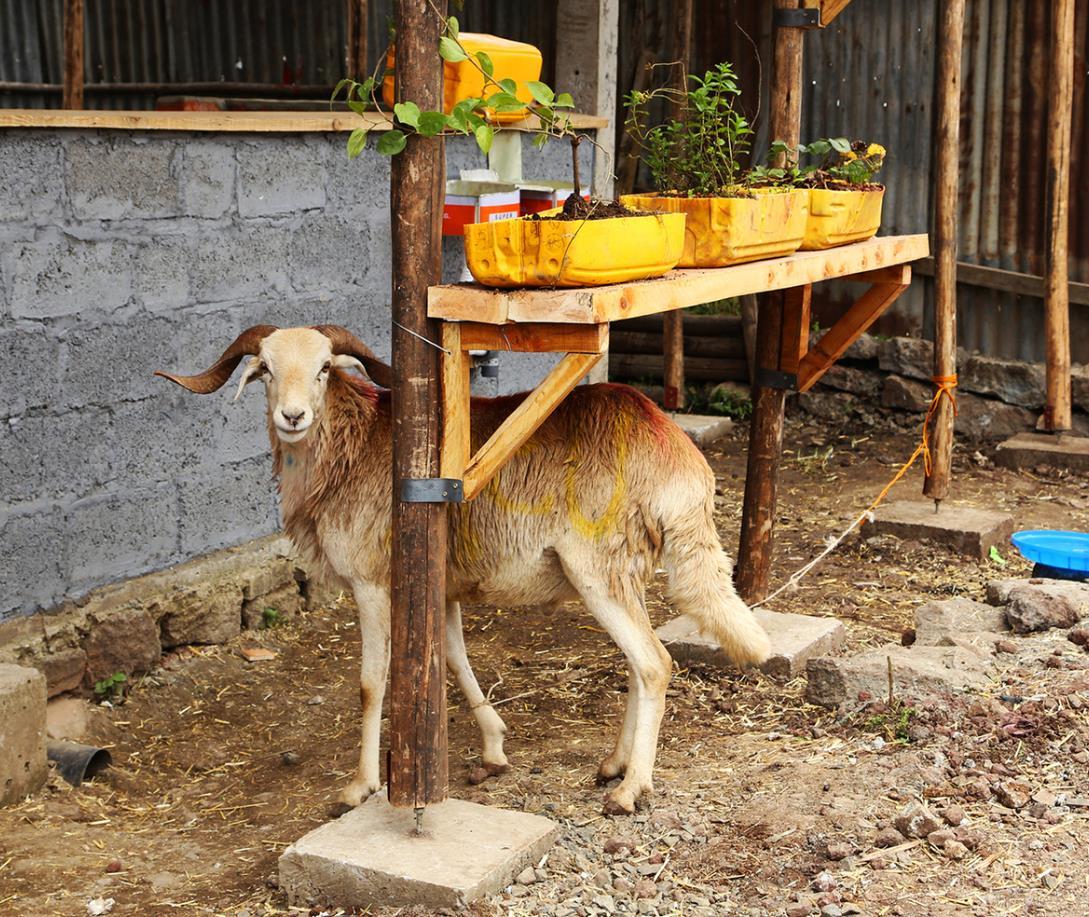

PRODUCTIVIDAD Se piensa en una huerta a diferentes niveles que sobresale de la fachada para recibir luz solar.

REFERENTE 3

III

BIOCLIMÁTICA

Elevación del suelo: inundaciones y con posibilidad de una zona social y comercial en el primer nivel.

Ventilación cruzada Aperturas: salida aire caliente Aleros: sombra y lluvias.

FLEXIBILIDAD-PROGRESIVIDAD El proyecto se basa principalmente en generar un diseño capaz de crecer hasta 24 módulos.

PROBLEMA Y SOLUCIÓN En Vietnam, los fenómenos de la naturaleza son graves y diversos: tormentas, inundaciones, deslizamientos de tierra, entre muchos otros. Por eso, se plantea un refugio habitable, productivo, sostenible, flexible, progresivo y replicable adaptado al contexto de dichas características.

Localización: Hanoi-Vietnam Arquitecto: H&P Architects Área: 44 m² Año proyecto: 2013

REFERENTE 4: CASA BB

III

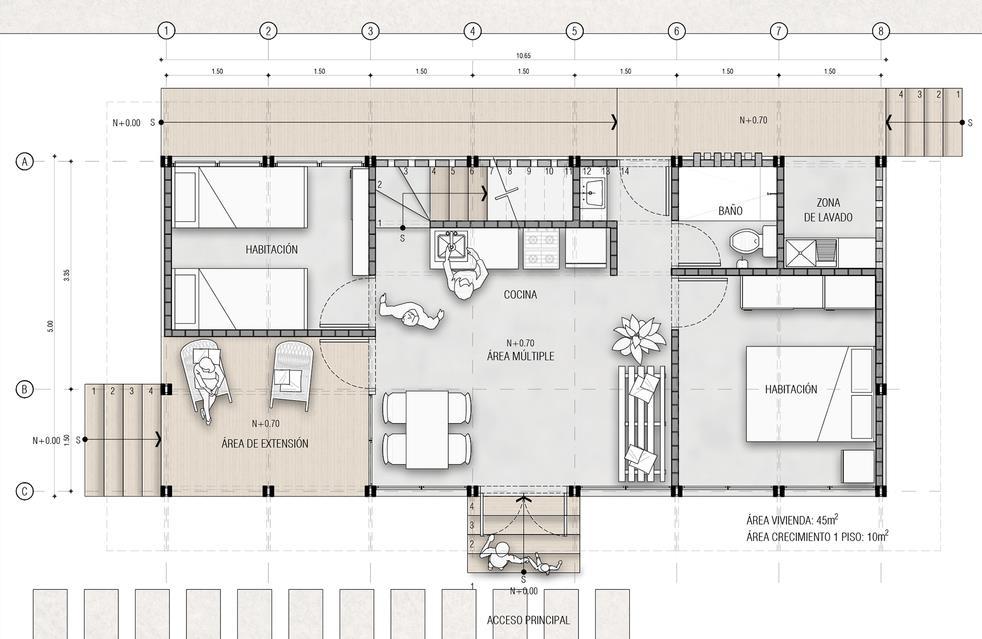

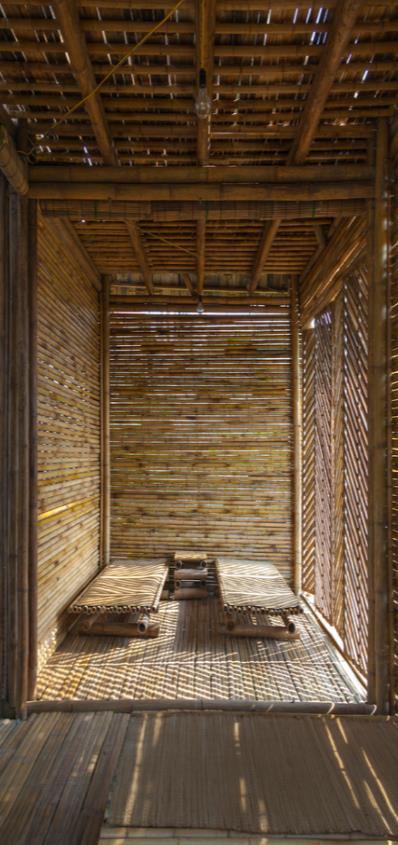

IMÁGENES DEL PROYECTO

MATERIALIDAD Y CONSTRUCCIÓN El bambú es el material predominante de la casa por ser abundante en la región y por ser versátil, durable y tradicional. Marcos, cubierta y muros se disponen entre pilotes de acero que evitan las constantes inundaciones de la zona. Piezas de bambu 8-10cm y 4-5 cm (diámetros y 3.3m o 6.6 m (largo) con pernos y estructuras colgantes.

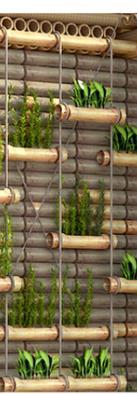

PRODUCTIVIDAD Se implementa un sistema de huerta vertical utilizando piezas de bambú horizontales.

REFERENTE 4: CASA BB

III

BIOCLIMÁTICA

Estructura palafítica permite alejarse de animales y humedad, el flujo de aire y enfrentar una inundación de 3m de altura. Así mismo, la cubierta y las aberturas permiten la entrada de luz natural y una buena ventilación natural.

Recolección y reutilización de agua lluvia por medio de la cubierta y tanques de almacenamiento

FLEXIBILIDAD-PROGRESIVIDAD

El espacio propuesto es multifuncional, es decir puede funcionar como casa, escuela, centro médico o centro comunitario y se puede ampliar si es necesario.

CONCEPTO F

Entender la vivienda no como un objeto que se termina en un momento determinado, sino como un proceso que va transformándose y adoptando diferentes configuraciones espaciales a lo largo del tiempo.

Proceso que trabaja con y para las personas dando respuesta a sus necesidades vitales y posibilidades.

Esta visión integral de la vivienda permite mejorar la accesibilidad, habitabilidad y bienestar social de las personas en los espacios que habita con proyección en el tiempo.

CONCEPTO DE VIVIENDA

XIII

ESTRUCTURACIÓN DEL CONCEPTO DE VIVIENDA

Modularidad

Flexibilidad

Progresividad

Bioclimática

Sostenibilidad

M

F

P

B

S

PRINCIPIOS CONCEPTO DE VIVIENDA

ACTIVIDADES

S

P

H

S

L

Social

Servicios

Productivo y comercial

Habitaciones

Libre

F DEFINICIÓN

1

MODULARIDAD

Módulos: Espacios de dimensiones iguales que funcionan de manera independiente y que al agruparlos crean relaciones entre ellos formando una unidad habitable. Este permite mayor libertad en la organización interna en este caso de la vivienda y logra ser una ventaja en términos constructivos.

A

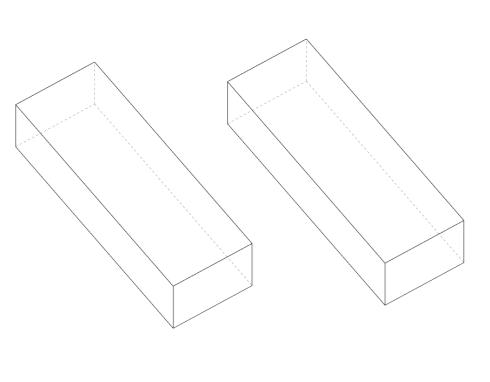

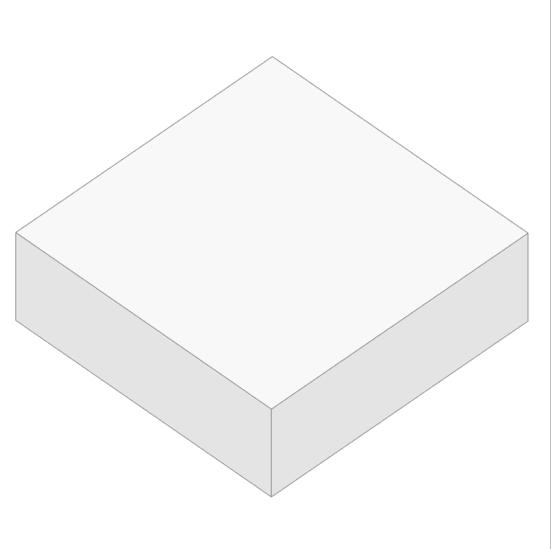

Volumen base

B

Cuadrícula

C

Descomposición modular

D

Módulo constructivo y funcional.

MODULARIDAD

XIII

MEDIDAS DE LOS MÓDULOS A TRABAJAR

2.5m

3.0m

3.0m

INTERRELACIONES ESPACIALES F MÓDULOS SOCIALES

COMEDOR Espacio de encuentro. Las medidas de la mesa y la cantidad de sillas, depende del número de personas que habiten la vivienda.

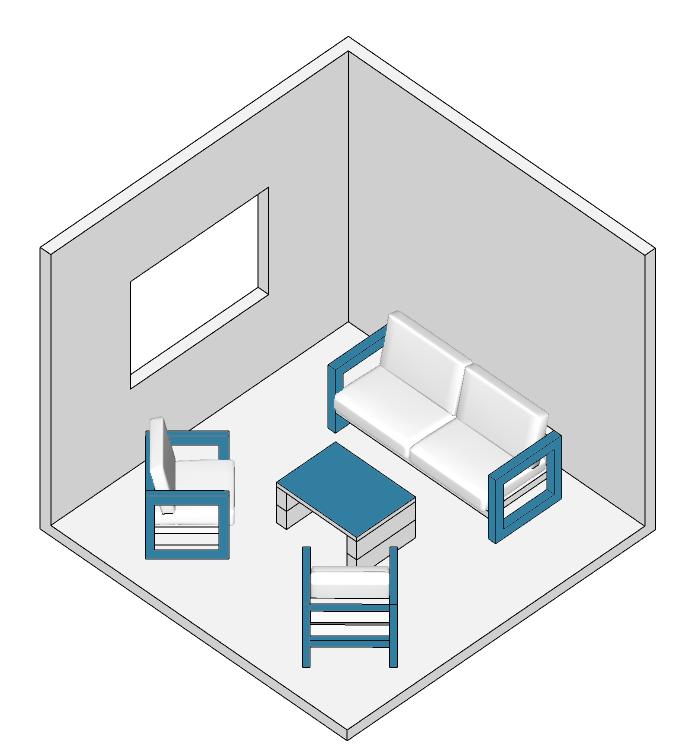

SALA Espacio que debe ubicarse cerca al acceso y unido al módulo del comedor y de la cocina para permitir actividades de reunión e integración.

Además debe contar con mobiliario adecuado como sillas, sofás y una mesa de centro.

MÓDULOS

XIII

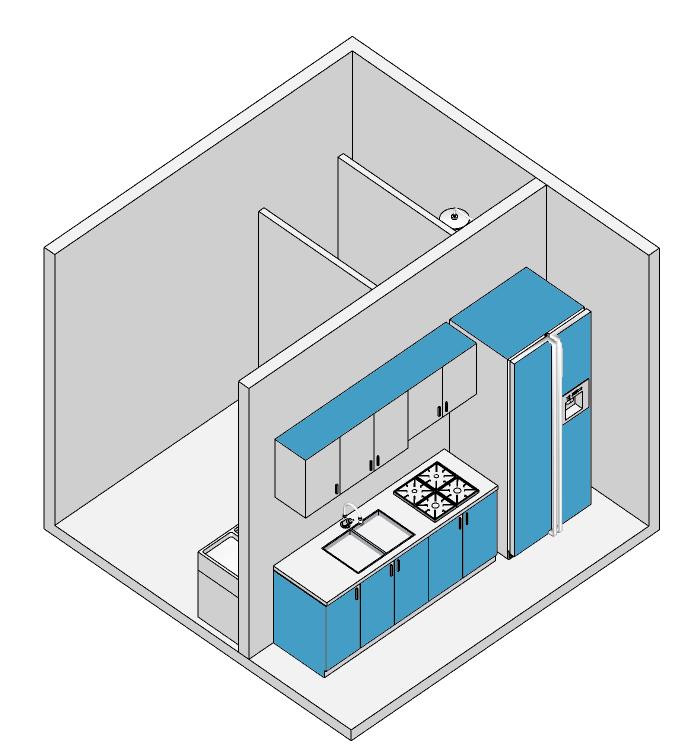

MÓDULO DE SERVICIOS Se recomienda que la cocina y el baño formen parte de un mismo módulo ya que requieren acometidas sanitarias.

COCINA Espacio semipúblico cerrado donde además de ser una zona de procesamiento, conservación, lavado, preparación y cocción de alimentos, es el lugar común de encuentro de los habitantes durante el día y la noche.

Se recomienda que este módulo se disponga estratégicamente para que se conecte con las actividades sociales: sala y comedor pero además con el módulo de productividad, comercial y libre (patio: huerta).

BAÑO Y ZONA ROPAS Zona de aseo personal: Ducha, sanitario y lava manos.

Zona de ropas: zona de limpieza, secado y almacenamiento de ropa.

Es importante que se separen las diferentes zonas y actividades en un mismo espacio con el fin de que varias personas puedan hacer uso de este de manera simultánea.

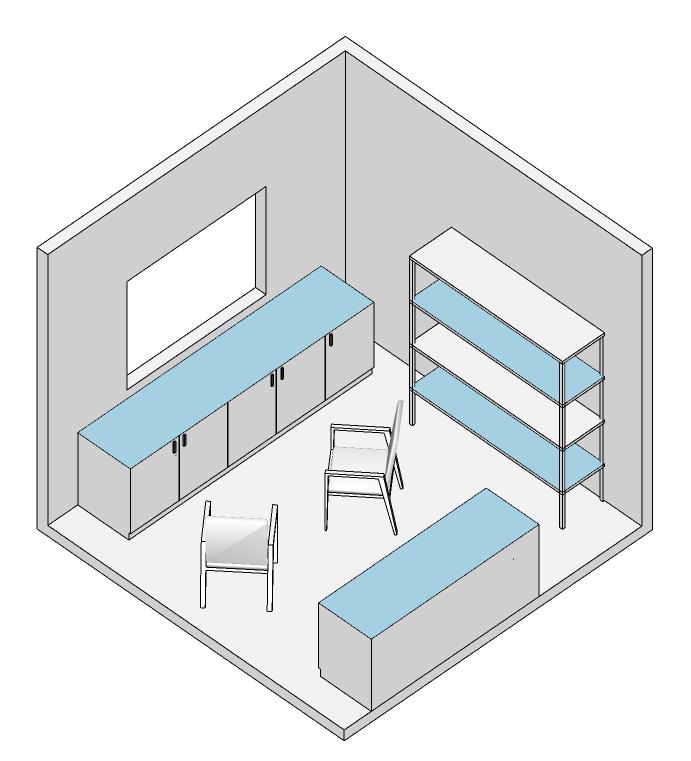

MÓDULOS COMERCIAL Y PRODUCTIVO F Pueden funcionar como módulos independientes o pueden unificarse al ser actividades complementarias.

MÓDULO PRODUCTIVO Espacio donde se fabrican productos para autoabastecerse o comercializarlos.

Pueden ser áreas de postcosecha, cuartos para insumos y herramientas, talleres, depósitos etc.

Es fundamental ubicarlos cerca al acceso de la vivienda con el fin de permitir la fácil entrada y salida tanto de suministros como de eventuales clientes.

MÓDULO COMERCIAL Espacio que funciona como atención al público para la venta de productos o servicios. Puede contar con usos como tiendas, venta de comida, peluquerías etc. que le aporten significativamente a la economía de cada familia.

Es necesario mobiliario de almacenaje y de descanso para su uso.

MÓDULOS

XIII

MÓDULO HABITACIÓN Y LIBRE

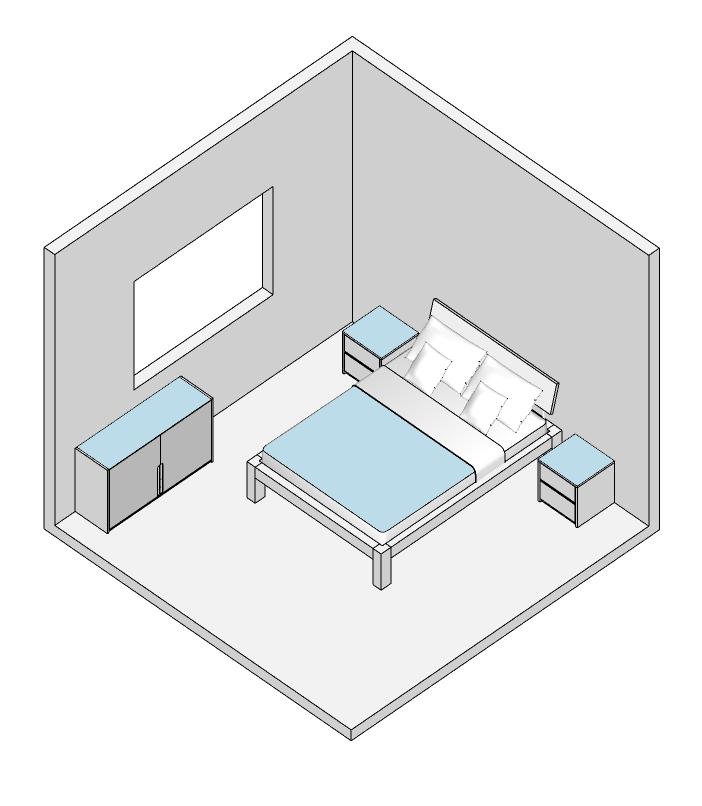

MÓDULO HABITACIONES Es el espacio más íntimo y de descanso.

Se clasifican en 2 tipos: habitación principal con cama doble (pareja) y habitaciones secundarias con camas sencillas. Dependiendo del núcleo familiar puede estar compuesta por uno, dos o más dormitorios.

Debe aislarse del frente de la vivienda o de las actividades que generen ruido.

MÓDULO LIBRE Espacio de libre uso de acuerdo con medidas adaptables a las necesidades de los habitantes: Puede funcionar como:

1.

2.

3.

4.

Huerta Zaguán Porche Muelle

Es una zona semi abierta o abierta para permitir una correcta entrada de luz y ventilación.

F DEFINICIÓN

1

2

Total

2

Sin apertura

FLEXIBILIDAD

Diversas opciones de división entre los espacios. Brinda la posibilidad de quitar o poner elementos con el fin de modificar los espacios de acuerdo a los requerimientos del usuario. Esta estrategia puede generar diferentes espacialidades y relaciones que permiten el buen funcionamiento de las actividades propuestas.

FLEXIBILIDAD

XIV

Existen TIPOS DE APERTURA entre módulos, esto quiere decir que al adicionar o sustraer elementos se puede generar diferentes espacialidades y relaciones sin modificar o alterar el buen funcionamiento de las actividades propuestas.

3

Parcial

4

Mínima

F

C

S

La apertura total logra crear espacios más amplios con circulaciones fluidas y relaciones visuales importantes. En este caso, el comedor y la sala necesitan esta apertura por su carácter social.

H

B

Sin apertura significa generar un cerramiento total entre módulos con el fin de separar o aislar dos actividades. En este caso, el baño y las habitaciones estarían divididas por un muro teniendo en cuenta que la zona de servicios está unida a las áreas sociales en donde se produce una constante interacción entre los habitantes.

FLEXIBILIDAD

XIV

TIPOS DE APERTURA

C

P

La apertura mínima se puede dar a partir de un acceso pero además de un muro que divide los espacios. En este caso, el módulo productivo se conecta con el módulo comercial permitiendo que se pueden dar 2 actividades diferentes pero con la posibilidad de articularse y complementarse cuando sea necesario.

L

C

La apertura parcial se puede dar mediante muros bajos, antepechos, celosías o ventanas interiores. En este caso, el módulo comercial puede abrirse hacia el zaguán para la venta de productos o servicios. Sin embargo, este puede tener una apertura mínima al ser una tienda, cafetería o demás que requiera la entrada de insumos o clientes.

F

3

PROGRESIVIDAD

Se piensa en la idea de adicionar módulos en función de las necesidades y posibilidades futuras de los habitantes que residen en la vivienda.

Algo muy importante para facilitar la progresividad es la materialidad y estructura con que se va a construir la vivienda ya que esta le debe permitir al habitante hacer modificaciones.

PROGRESIVIDAD

XV

F PROGRAMA

+ ORGANIGRAMA SEGÚN MODOS DE HABITAR F Se plantea un acceso principal articulado a la pasarela con una circulación central que conecta la zona privada (habitaciones). la zona social (zona comercial y productiva, sala, cocina y comedor), la zona de servicios (baño y ropas) y el patio trasero en donde se ubica una zona de cultivo y un muelle que permite la accesibilidad fluvial a la vivienda.

PASARELA

ACCESO PRINCIPAL ZAGUÁN COM. Y/O PROD

SALA HABITACIÓN COMEDOR HABITACIÓN 2 SERVICIOS PATIO: ZONA CULTIVO Y ACCESO: MUELLE

TIPOLOGÍAS VIVIENDA ANFIBIA

XVIII

ZONIFICACIÓN Y POSIBILIDADES DE AGRUPACIÓN VIVIENDA DOS BARRAS

VIVIENDA LINEAL

VIVIENDA 2 VOLUMENES

VIVIENDA COMPACTA

VIVIENDA EN U

VIVIENDA EN L

VIVIENDA EN Z

VIVIENDA EN H

A través del crecimiento de la unidad habitacional, se pueden generar diferentes tipologías en el territorio. Como se observa, el desarrollo progresivo puede crear diferentes modalidades de crecimiento relacionadas al programa y a la funcionalidad requerida. Es importante que a la hora de aplicar cualquiera de estas configuraciones la identidad arquitectónica y cultural de Turbo y las condiciones bioclimáticas de orientación, asoleación, ventilación y confort térmico o lumínico sean tenidas en cuenta.

ESTRATEGIAS Y RELACIONES FORMALES F SEPARACIÓN

ÁREA INTERIOR

63M2

ZONA PRIVADA+ZONA SOCIAL

ÁREA EXTERIOR

18M2

ZAGUÁN+HUERTA+ MUELLE

CAPACIDAD

6

PERSONAS

EXTRUSIÓN CENTRAL

BIFURCACIÓN PÚBLICO-PRIVADO

TIPOLOGÍA EN H

XVIII

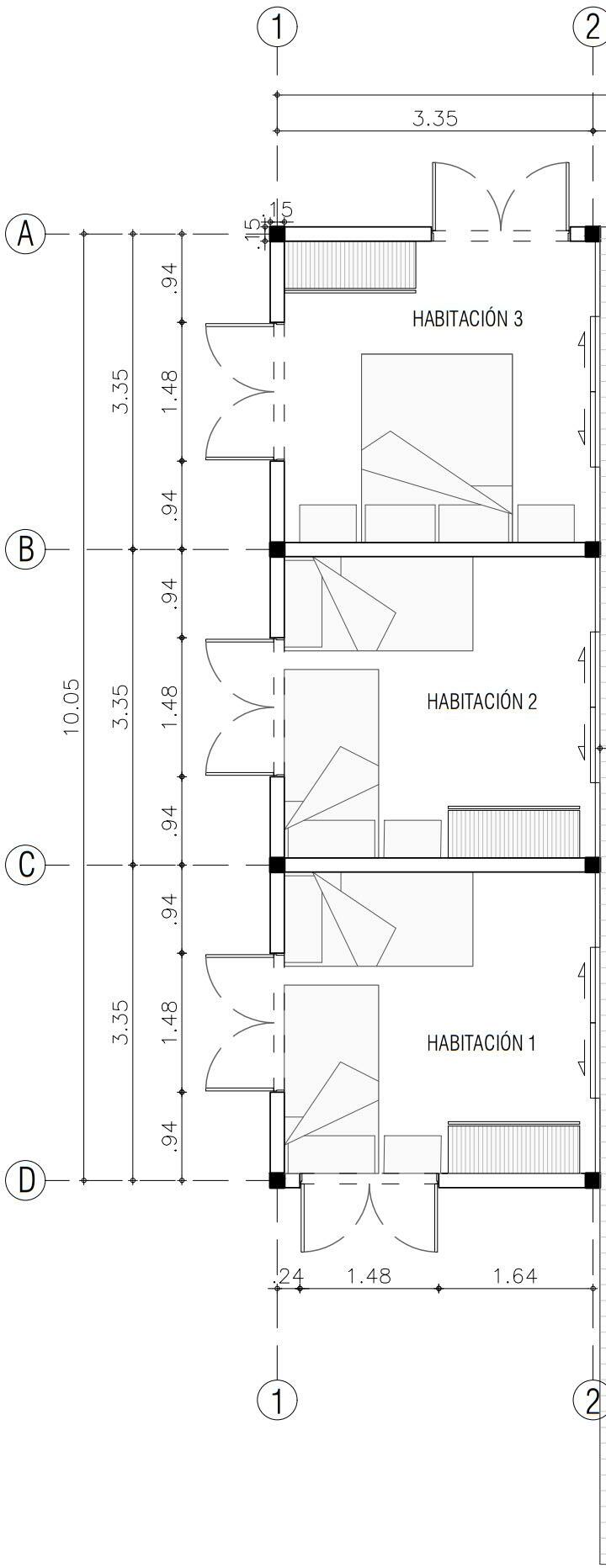

PLANTA ARQUITECTÓNICA

ESTRATEGIAS Y RELACIONES FORMALES F SEPARACIÓN

ÁREA INTERIOR

63M2 ZONA PRIVADA+ZONA SOCIAL

ÁREA EXTERIOR

28M2 PORCHE+HUERTA +MUELLE

CAPACIDAD

6

PERSONAS

EXTRUSIÓN LATERAL

CENTRALIDAD

TIPOLOGÍA EN U

XVIII

PLANTA ARQUITECTÓNICA

ESTRATEGIAS Y RELACIONES FORMALES F SEPARACIÓN

ÁREA INTERIOR

54M2 ZONA PRIVADA+ZONA SOCIAL

ÁREA EXTERIOR

18M2

ZAGUÁN+PATIO (HUERTA+MUELLE)

CAPACIDAD

4

PERSONAS

DESLIZAR

ESPACIALIDADES EXTERIORES

TIPOLOGÍA 2 BARRAS

XVIII

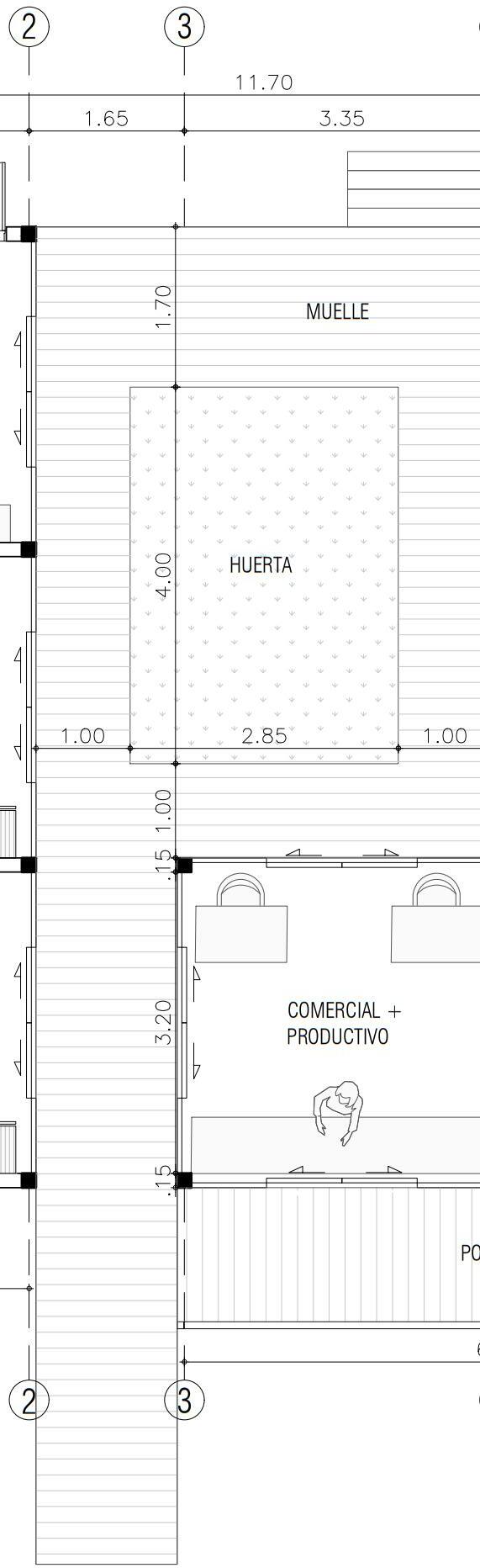

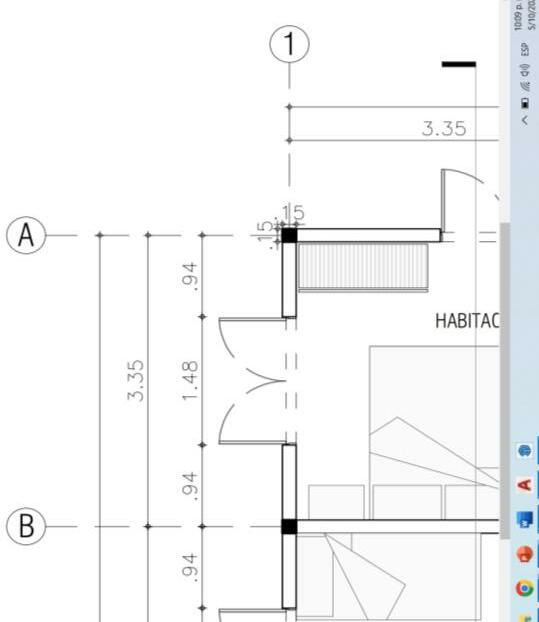

PLANTA ARQUITECTÓNICA

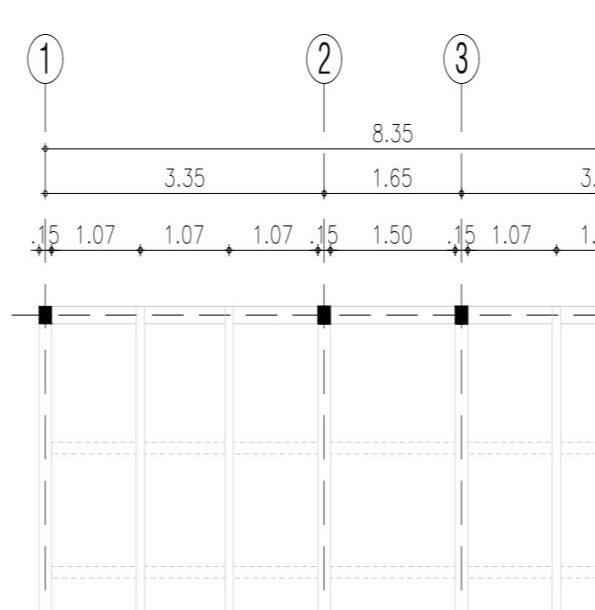

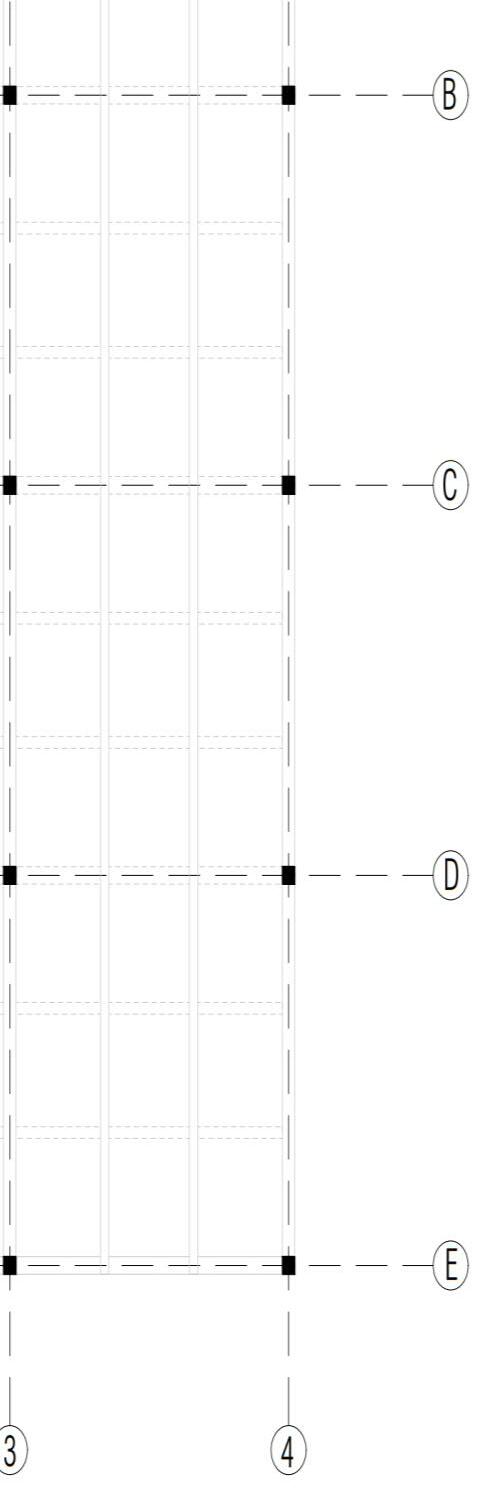

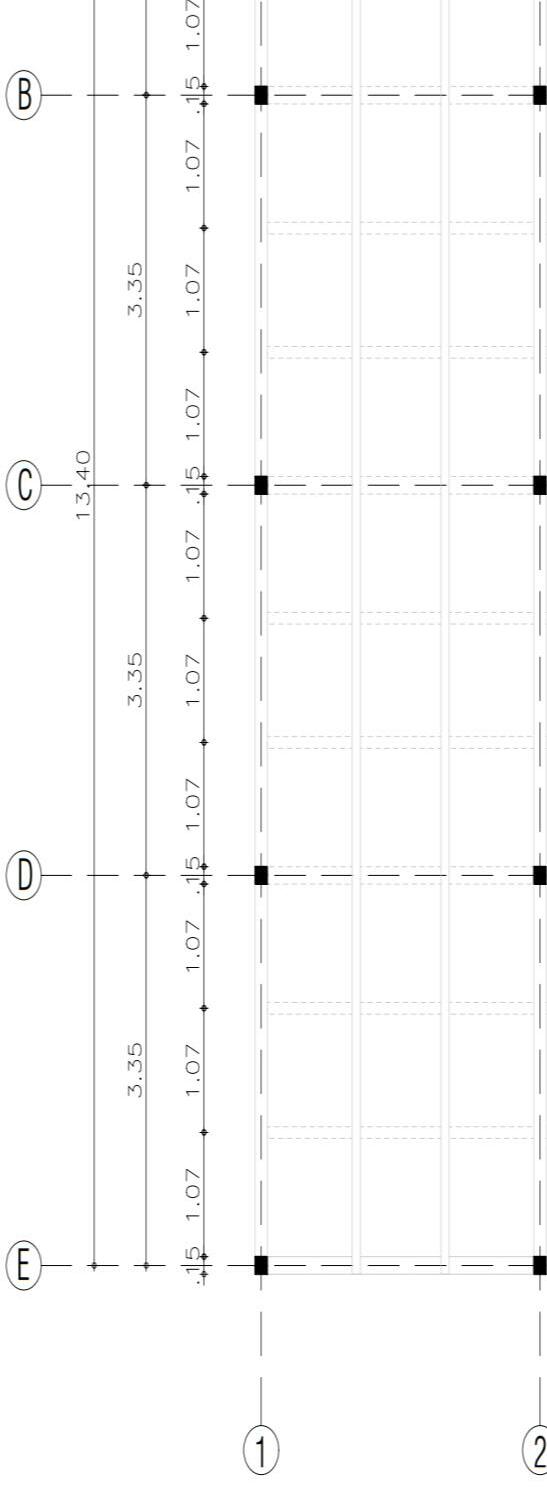

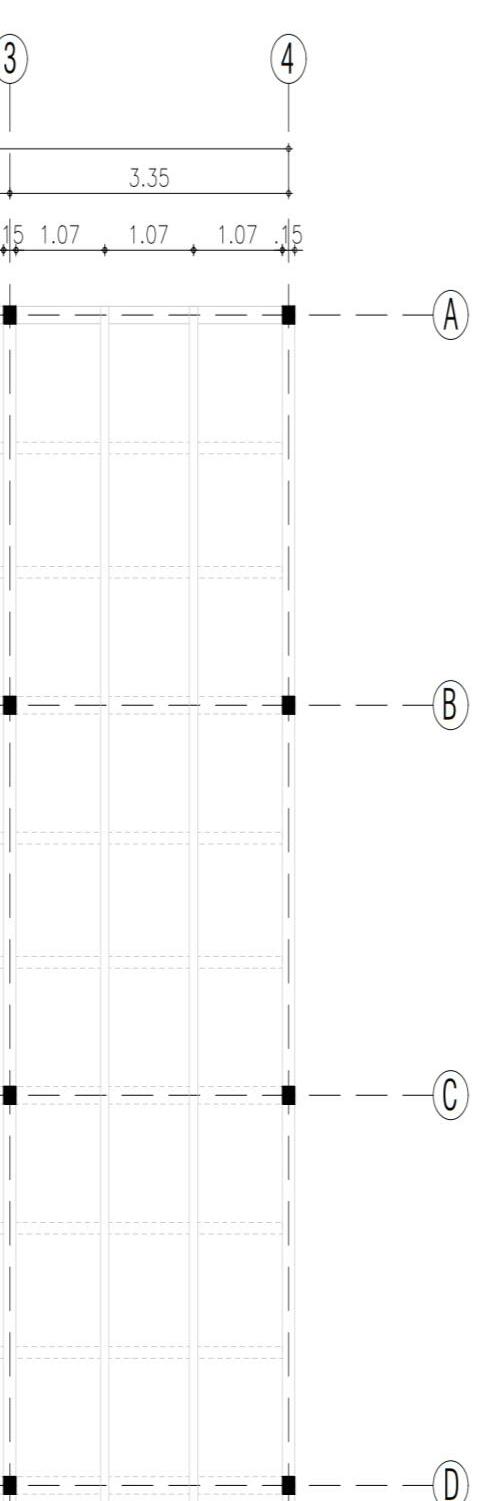

PLANTA ESTRUCTURAL F Pórticos en madera

TIPOLOGÍA 2 BARRAS

XVIII

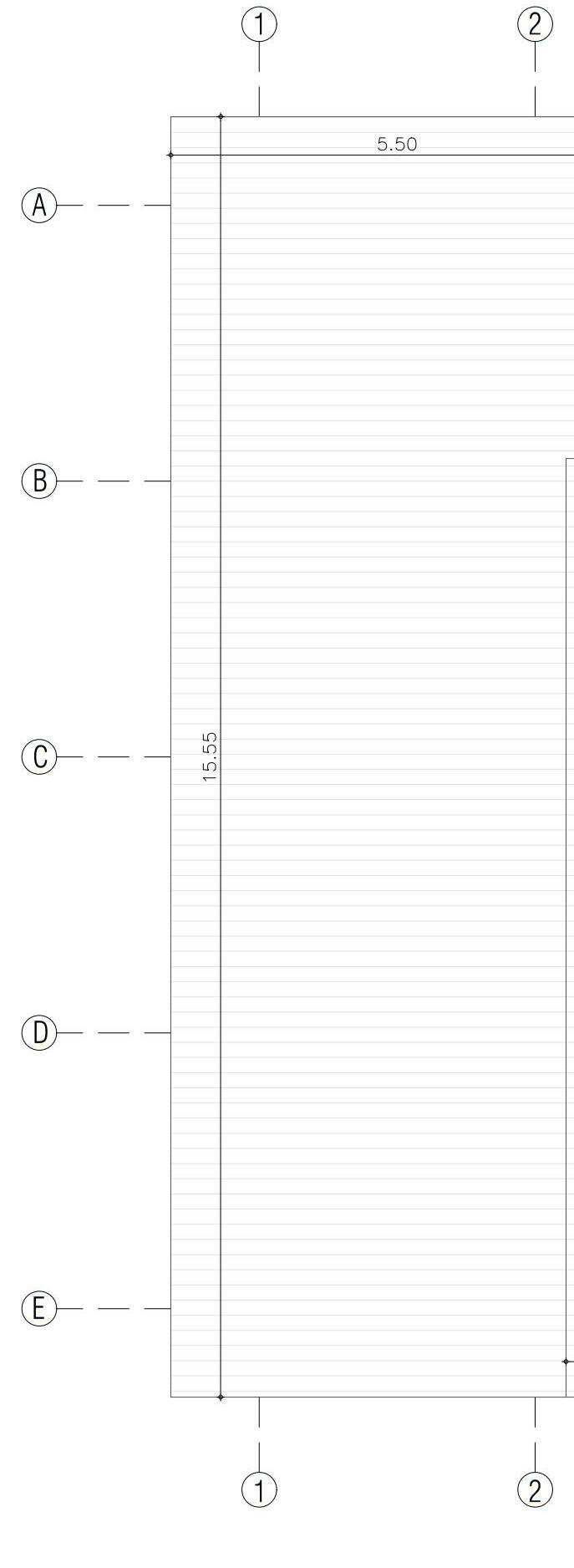

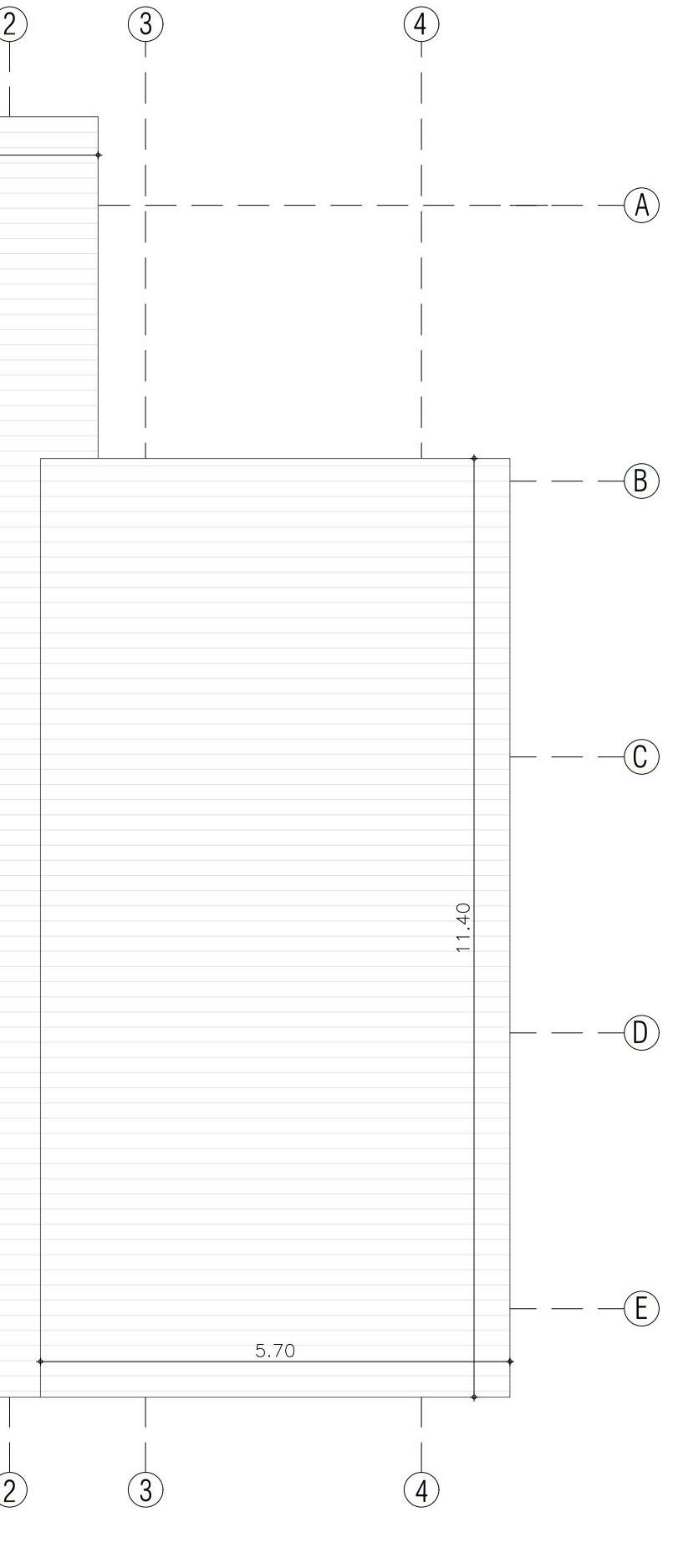

PLANTA DE CUBIERTAS

Pendiente 20%

Pendiente 25%

ETAPAS DE CONSTRUCCIÓN F

ETAPA 1:

25%

A) PRELIMINARES: • CASETA • LIMPIEZA DEL LOTE • NIVELACIÓN-REPLANTEO B) CIMENTACIÓN 3 MÓDULOS • EXCAVACIÓN • PILARES • PRIMERAS UNIONES

45% ETAPA 2: 3 MÓDULOS ÁREA: 27 M2 • SERVICIOS • COMEDOR • HABITACIÓN 1 +PASARELA DE ACCESO

PROGRESIVIDAD EN LA VIVIENDA

XVIII

VIVIENDA DOS BARRAS

ETAPA 3: 6 MÓDULOS ÁREA: 45 M2 • • • • • •

70%

SERVICIOS HABITACIÓN 1 COMEDOR LIBRE: HUERTA + MUELLE COMERCIAL PRODUCTIVO ZAGUÁN

100% ETAPA 4: 8 MÓDULOS ÁREA: 72 M2 • • • • • • • •

SERVICIOS HABITACIÓN 1 COMEDOR LIBRE: HUERTA + MUELLE COMERCIAL PRODUCTIVO ZAGUÁN SALA HABITACIÓN 2

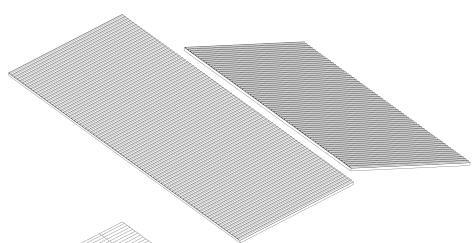

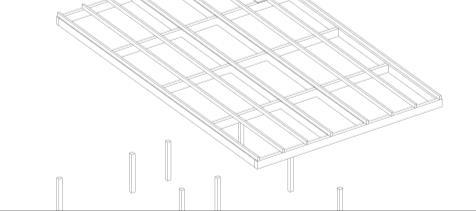

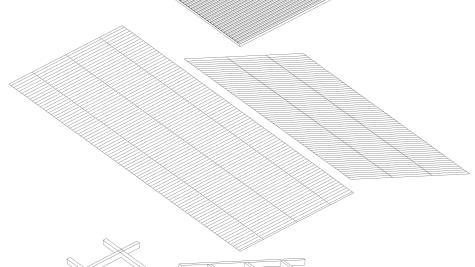

SISTEMA CONSTRUCTIVO CUBIERTA A

A. Cubierta teja termoacústica de 3mm Pendiente 25%

B. Cielo raso tejido en hojas secas de palma

B

C. Correas: entramado tablones aserrados madera Sande

C

CERRAMIENTOS D. Rejilla en madera inmunizada E. Ventana abatible con persianas en madera Chanul

D

F. Puerta corrediza en madera Chanul

G

G. Muros: Tablas horizontales F

E

SISTEMA ESQUELETAL H. Columnas 0.15x0.15mx2.50 en madera sande I. Vigas 0.15x0.20m J

J. Viguetas 0.10x0.15m

I H

PISO N

K. Piso exterior: Madera Sajó L. Piso interior: Madera Sandé M. Piso zona servicios en cerámica N. Zona de cultivo

M L

K

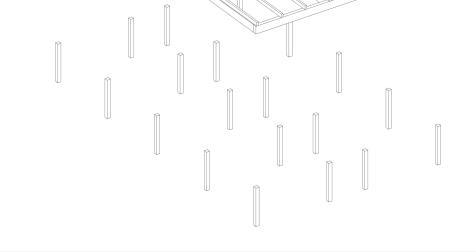

CIMENTACIÓN P O

O. Vigas madre: 0.15x0.30m en madera chachajo P. Viguetas: 0.10x0.20m en madera Sande

Q

Q. Pilares en madera Nato, 3m de profundidad

ELEMENTOS DE DISEÑO

XVIII

SISTEMA DE VENTANAS ABATIBLE

CORREDIZA

1.25m

1.35m

SISTEMA DE PUERTAS ABATIBLE

CORREDIZA

2.0m

2.5m

3.20m 0.90m

DURABILIDAD F Para el proyecto se eligieron materiales con gran capacidad para resistir condiciones ambientales y de deterioro para evitar costos de mantenimiento a largo plazo.

MADERA NATO CIMENTACIÓN

TEJA T.ACÚSTICA CUBIERTA

BALDOSA COCINA-BAÑO

• Madera con mucha fibra • Resistente al agua: constantes inundaciones.

• Costo asequible

• Impermeable y resistente • a las constantes lluvias.

• Aislante térmico y acústico • Económica y estética • Fácil instalación

• • • • •

Higiénica Impermeable Fácil limpieza Estética Sostenible

MATERIALIDAD

XVIII

ACCESIBILIDAD E IMPACTO AMBIENTAL Se utilizaron materiales locales como la madera y la palma para garantizar su asequibilidad, reducir costos y fortalecer la identidad arquitectónica de las comunidades.

SAJO

PISO EXTERIOR

GUAYACÁN MOBILIARIO

CHANUL

PUERTAS Y VENTANAS

MADERA INMUNIZADA REJILLAS - CALADOS

SANDE

COLUMNAS, VIGAS, VIGUETAS, CORREAS, PISO INTERIOR

HOJAS DE PALMA CIELO RASO

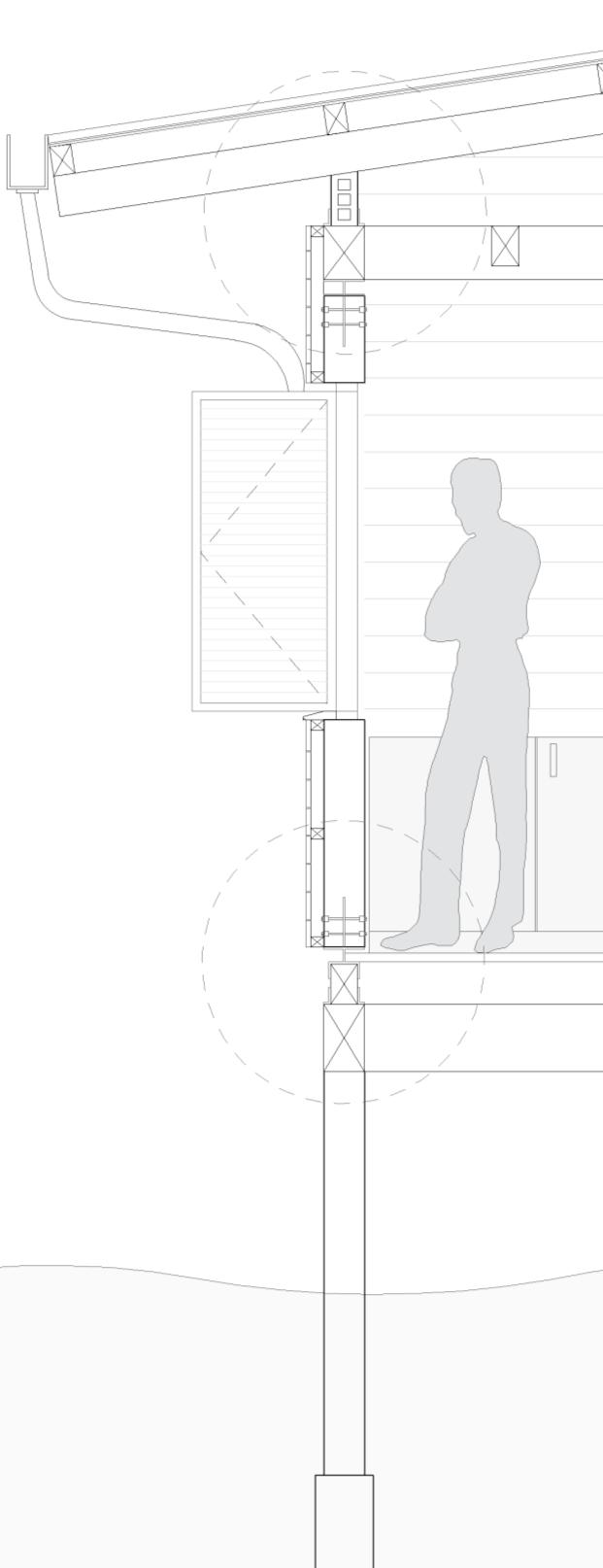

CORTE POR FACHADA 1 F Canaleta en U: Lámina galvanizada, Calibre 18 Bajante de agua lluvia Teja termoacústica Cielo raso hojas de palma

D1

Correas de madera, 11cm x 8cm Alfardas de madera Celosía en madera inmunizada, 40x45mm Viga de borde en madera, 0.20x0.15m Viguetas de madera – 0.10x0.15m

Ventana abatible en madera con persianas Marco de ventana en madera

Alfajía de aluminio con gotero Listón horizontal en madera, 40x50 mm Cerramiento tablones de madera horizontales Columna en madera, 0.15x0.15x2.50m Platinas metálicas en acero galvanizado Vigueta en madera, 0.10x0.15m Viga madre en madera, 0.15x0.25m Nivel de inundación Pilares en madera, 0.15x0.15x3m

D2

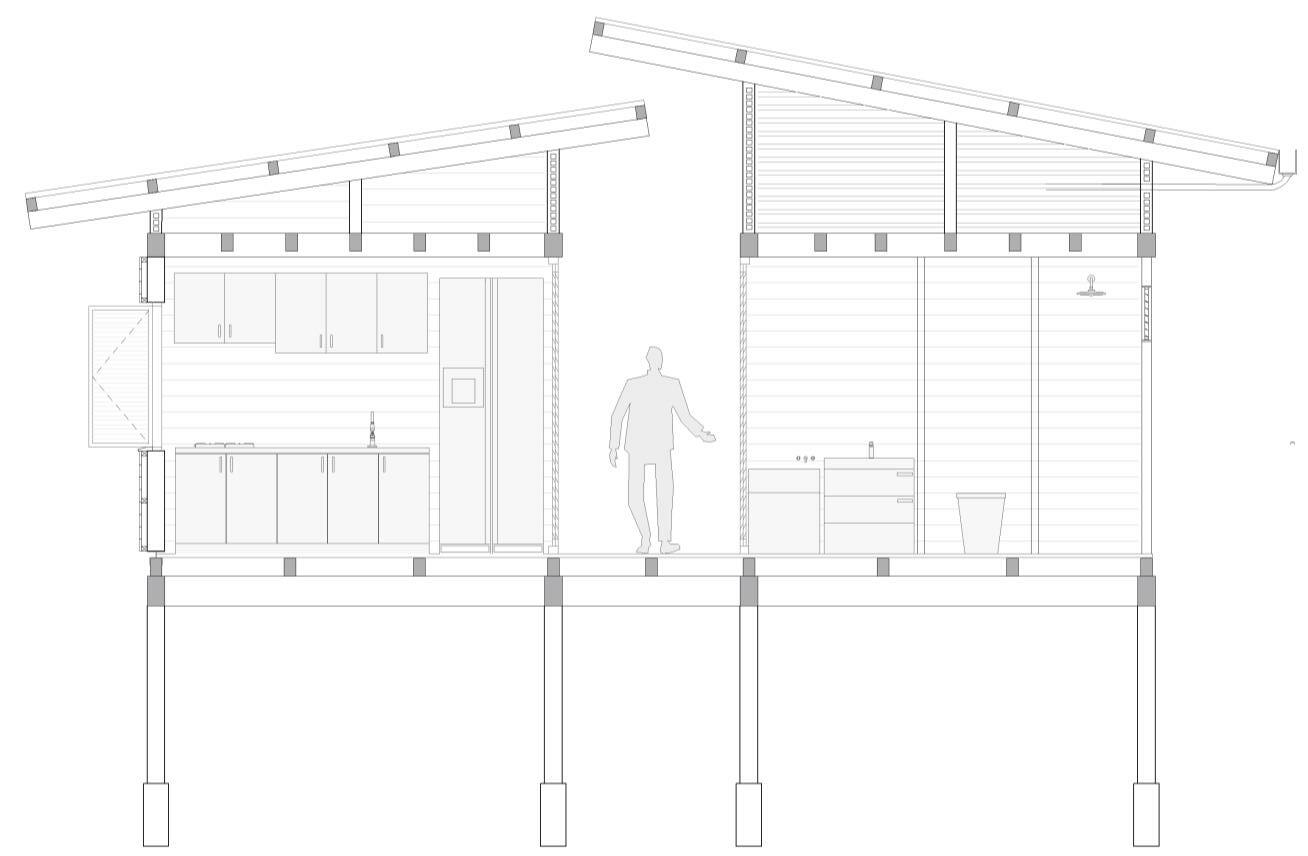

CORTE FACHADA + DETALLES

XVIII

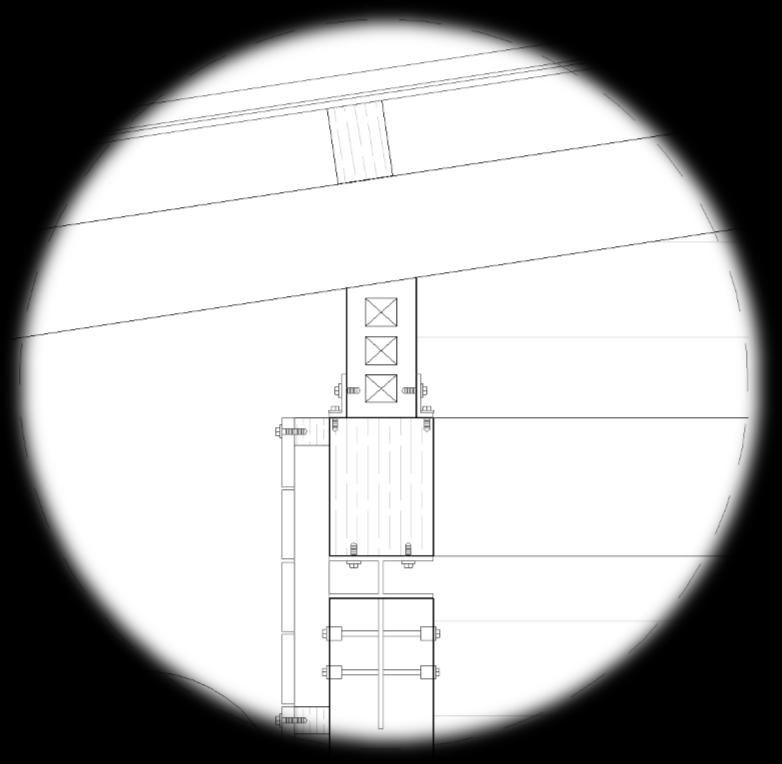

DETALLES D1 Cubierta termoacústica Aislante Cielo raso hojas de palma Correa de madera, 11cm x 8cm Alfarda de madera, 0.10x0.15m Celosía en madera inmunizada, 40x45mm

Viga de borde en madera, 0.20x0.15m Tornillos autoperforantes

D2 Cerramiento tablones de madera Listón horizontal en madera, 40x50 mm Columna en madera, 0.15x0.15x2.50m Platina metálica en acero galvanizado Pasadores, anclajes de acero inoxidable tornillos punta broca Refuerzo metálico, aislar la columna por humedad Piso interior en madera Vigueta en madera, 0.10x0.15m Viga madre en madera, 0.15x0.25m Tornillos autoperforantes

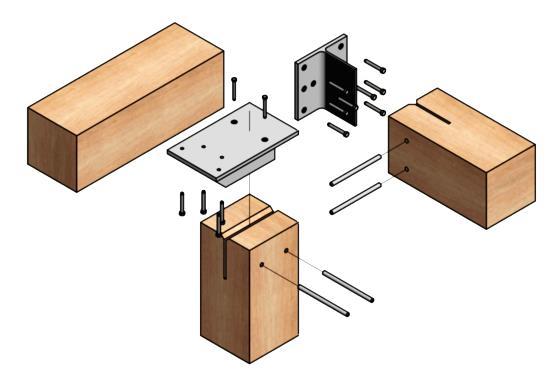

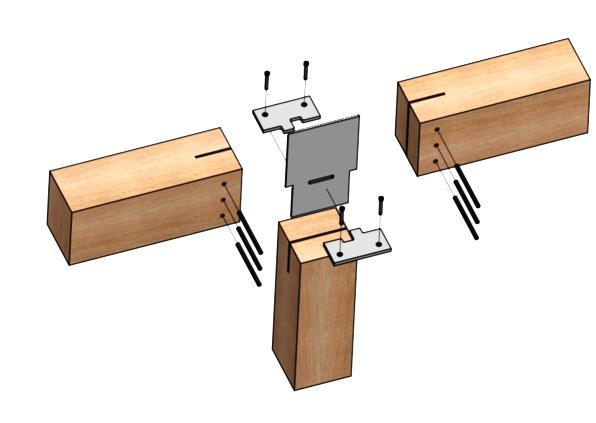

UNIÓN ESQUINERA, COLUMNA – 2 VIGAS F

UNIÓN PILAR - COLUMNA F

DETALLE DE UNIONES

XVIII

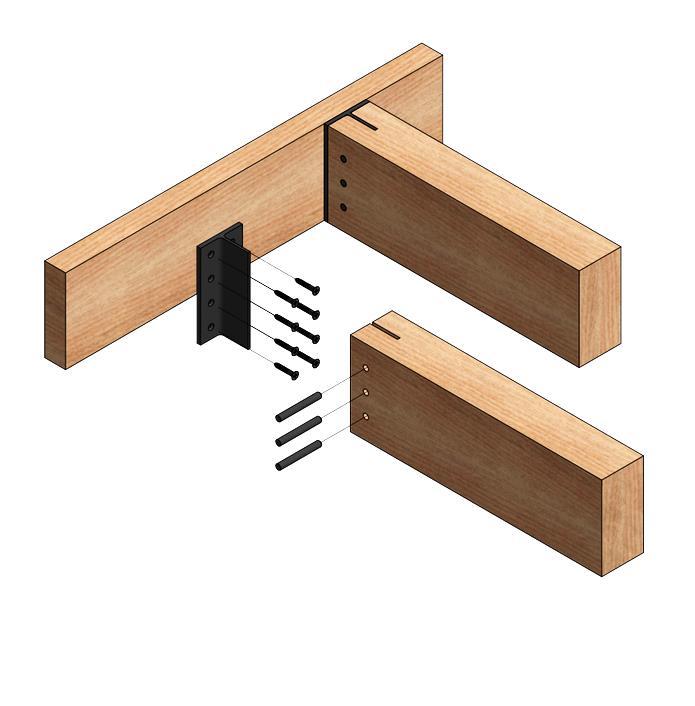

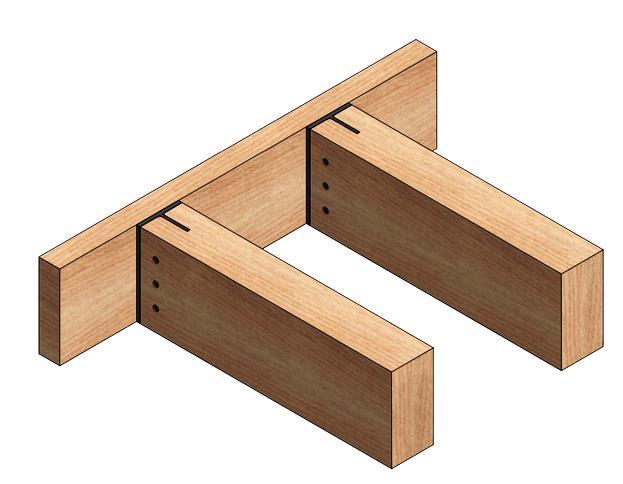

UNIÓN VIGA - VIGUETAS

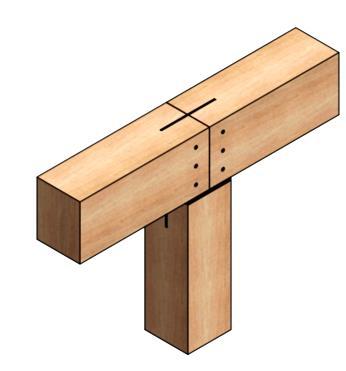

UNIÓN EN T: VIGA –

DEFINICIÓN F

4

BIOCLIMÁTICA

Es fundamental diseñar y construir teniendo en cuenta las condiciones climáticas del lugar y aprovechar los recursos naturales disponibles para disminuir en lo posible el impacto ambiental y el consumo de energía.

+

Tº

+

+

+

Es necesario establecer estrategias en relación a la ventilación, iluminación, manejo de aguas y asoleamiento con el fin de garantizar un confort apto durante la vida útil de la vivienda.

BIOCLIMÁTICA

XVIII

CONDICIONES METEOROLÓGICAS DEL LUGAR Las estrategias bioclimáticas buscan que las viviendas tengan una estructura de:

1

2

BAJO COSTO

ÓPTIMA CALIDAD

Con materiales que se adapten en el tiempo a las circunstancias ambientales del lugar tales como erosión e inundación.

3 BAJO MANTENIMIENTO

4 LARGA DURACIÓN

Las estrategias propuestas en este proyecto consideran las condiciones específicas de Turbo en términos de:

TEMPERATURA Entre 24ºC 32 ºC

VIENTOS

LLUVIAS

HUMEDAD

Velocidad promedio: 5.2 km/h Predominancia dirección Suroeste

210mm/mes 7.0 mm/día Lluvias constantes

95 - 98% Humedad alta

VENTILACIÓN CRUZADA F Es importante no sólo la orientación de las viviendas para la circulación correcta de la brisa al interior, sino también que existan dispositivos en la fachada y estrategias que permitan que el aire fresco entre y el aire caliente salga. Para esto, las ventanas, puertas y celosías se enfrentan en fachadas opuestas y se orientan con el viento predominante, en el sentido suroriental.

1. REJILLAS

2.CUBIERTA

Además de tener un valor cultural, ancestral y estético, permiten la circulación continua de aire manteniendo los espacios frescos, permeables y ventilados.

El desfase de la cubierta crea un espacio libre sobrante que funciona como salida del aire caliente.

2

1 3 4

3.VENTANA ABATIBLE

Funcionan como protección solar y acústica y ahorrador energético. Generan una ventilación cruzada con las puertas corredizas propuestas.

4. PUERTA CORREDIZA

Las lamas son un obstáculo ante la radiación solar. Estas además de brindar privacidad, permiten el flujo de aire contante.

BIOCLIMÁTICA

XVIII

ORIENTACIÓN La implantación de las viviendas determina el funcionamiento de los espacios, es decir si son fríos o cálidos, dependiendo del clima y las condiciones geográficas del lugar.

Según el IDEAM, el viento predominante de Turbo viene del sur. Por esto, la localización de aperturas para ventilación de espacios se ubican predominantemente en este costado.

ASOLEACIÓN F Colombia se encuentra en el trópico, es decir el sol sale por el oriente y se oculta por el occidente con una inclinación al sur en Diciembre. En ese sentido, se recomienda que las viviendas se ubiquen a lo largo del eje oriente – occidente para evitar altas temperaturas.

Junio

Diciembre

ABSTRAER

FRAGMENTAR

EXTENDER

Se ABSTRAE la forma de las cubiertas de la vivienda tradicional del barrio Los Pescadores.

Se FRAGMENTA la cubierta para generar espacios de ventilación e iluminación al interior.

Se EXTIENDEN las cubiertas creando ALEROS para prevenir la radiación directa en los espacios internos de las viviendas en una temporalidad de 9am – 3pm.

BIOCLIMÁTICA

XVIII

ILUMINACIÓN ARTIFICIAL: ENERGÍA Cocina Iluminación alta 200 Luxes

Baño Iluminación Moderada 100 Luxes

Privado-Social Iluminación Moderada 100 Luxes

Productivo-Comercial Iluminación Alta 200 Luxes

La cubierta cuenta con paneles solares capaces de transformar la energía solar en energía eléctrica, garantizándole una correcta iluminación artificial a la vivienda y el calentamiento de agua. Para esto, es fundamental que se tengan en cuenta las siguientes características de luz según el uso de cada módulo.

Luz blanca: servicios, productivos y comerciales Luz amarilla: módulos privados y sociales

ILUMINACIÓN NATURAL El desfase de la cubierta y la apertura de las fachadas de los módulos permite mayor iluminación natural al interior de las viviendas a cualquier hora del día.

MANEJO DE AGUAS LLUVIAS F Las lluvias en el municipio son muy frecuentes, por lo tanto se recomienda que las viviendas cuenten con un TANQUE ELEVADO DE 1000 LITROS que logre reutilizar el agua lluvia para riego y abastecer el módulo de servicios (lavamanos de la cocina y del baño, el sanitario y la ducha) OFERTA TURBO DÍA 7.0 mm

x

ÁREA CUBIERTA 124,9 m2

Requiere 1 Persona

100 litros/día

6 Personas

=

DÍA 874 Litros

600 litros/día

PROCESO DE RECOLECCIÓN La cubierta a 2 aguas funciona como un sistema de recolección de agua lluvia, la cual es captada por una canaleta metálica de pendiente uniforme. A esta va unido un tubo de conducción para dirigir el agua al tanque elevado y finalmente distribuirla para uso doméstico y consumo humano.

BIOCLIMÁTICA

XVIII

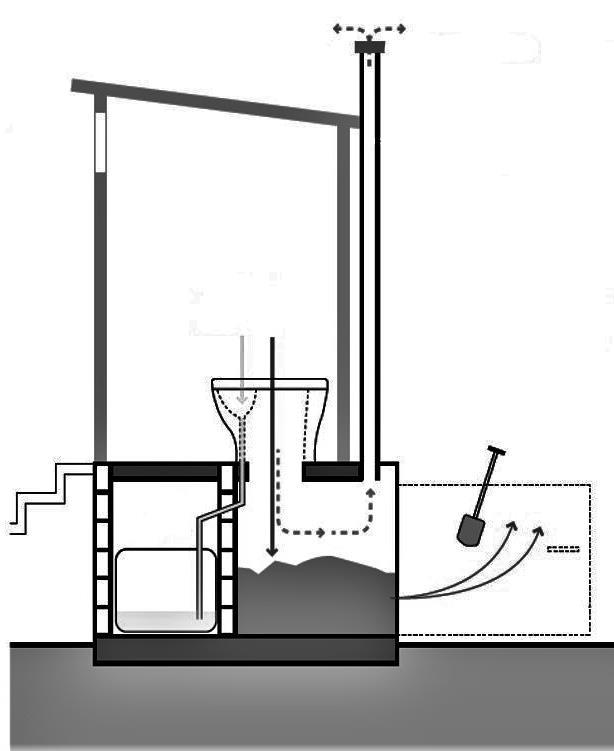

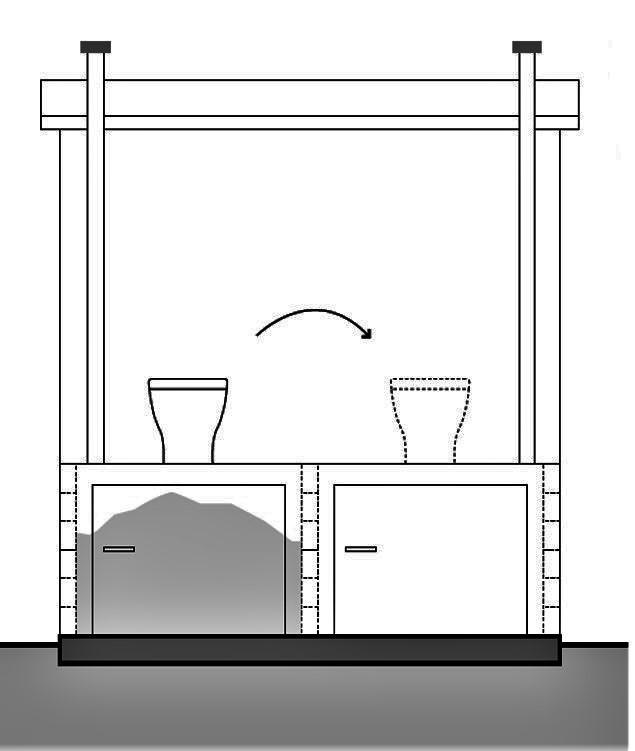

BAÑO SECO

La imposibilidad de utilizar pozos sépticos o disponer de un sistema de alcantarillado obliga a las viviendas a manejar su saneamiento básico mediante la implementación de baños secos. Lo anterior solucionaría la vulnerabilidad sanitaria que vive el sector actualmente.

DE QUÉ SE TRATA?

Se trata de un baño que no utiliza agua. Funciona a través de la fermentación aeróbica, es decir, convierte los restos fecales en compost y los degrada.

RENDER 1 F

REPRESENTACIÓN VISUAL

XVIII

IMAGEN DEL PROYECTO

F

REPRESENTACIÓN VISUAL

XVIII

RENDER VIVIENDA EN U

RENDER PORCHE F

REPRESENTACIÓN VISUAL

XVIII

MÓDULO LIBRE

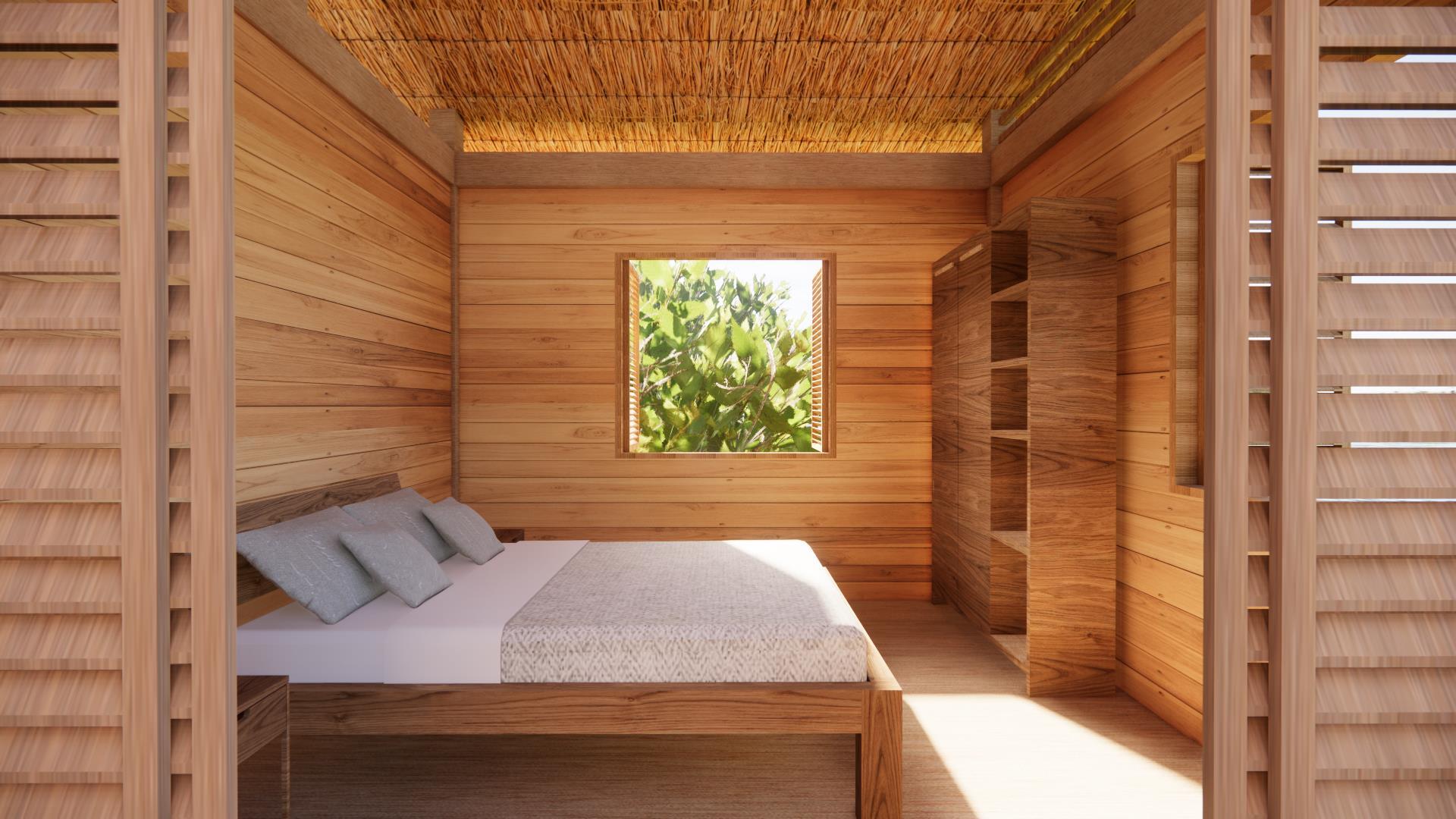

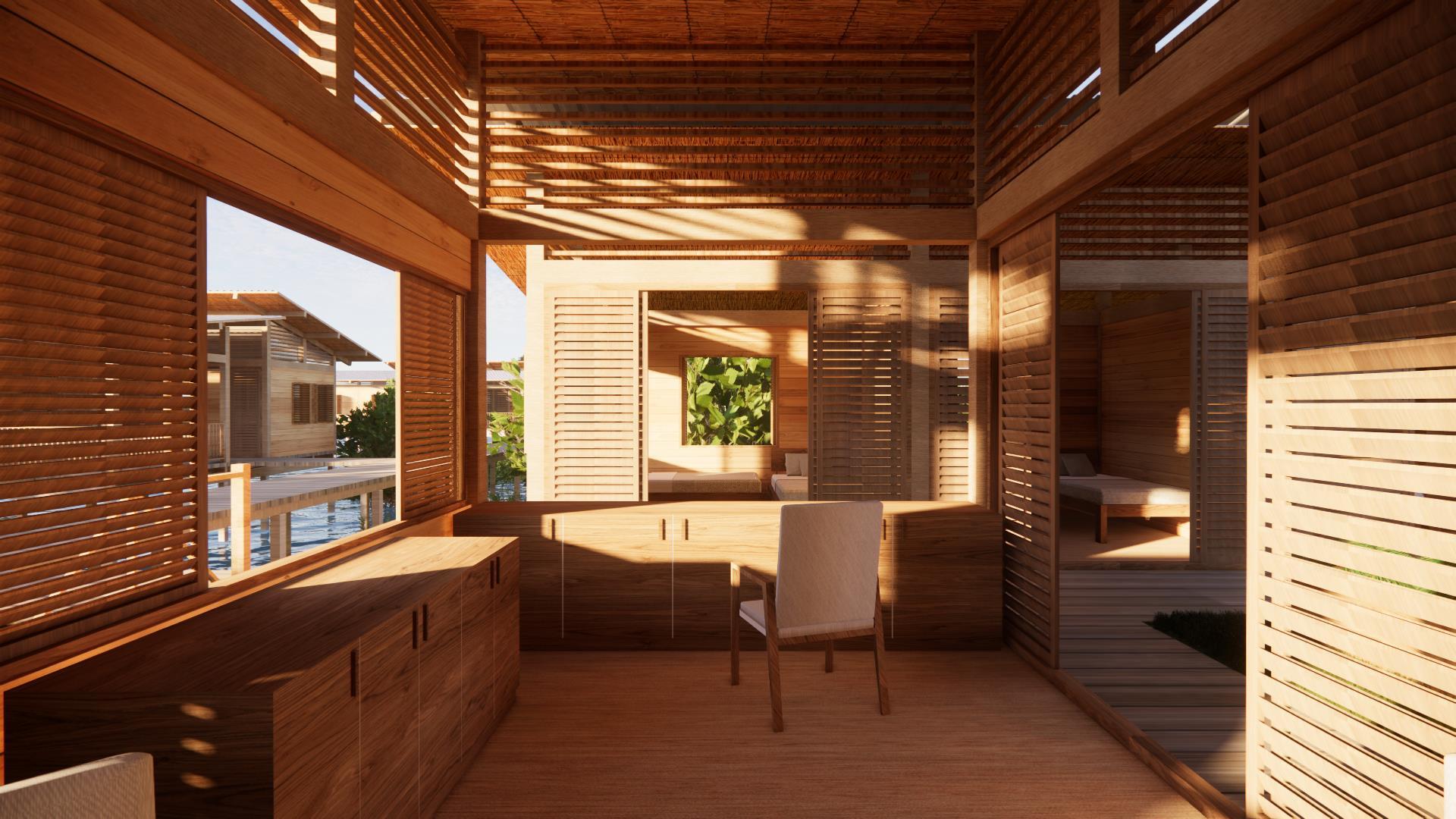

RENDER HABITACIÓN PRINCIPAL F

REPRESENTACIÓN VISUAL

XVIII

MÓDULO PRIVADO

RENDER HABITACIÓN SECUNDARIA F

REPRESENTACIÓN VISUAL

XVIII

MÓDULO PRIVADO

RENDER MÓDULOS SOCIAL Y COMERCIAL F

REPRESENTACIÓN VISUAL

XVIII

RENDER PRODUCTIVIDAD

REFERENCIAS •

file:///D:/Alejandro/descargas/DOCUMENTO%20PROYECTO%20DE%20GRADO%20%20NATALIA%20CASTRO.pdf

•

https://www.turbo-antioquia.gov.co/Transparencia/BancoDocumentos/Zonificaci%C3%B3n%20de%20usos%20del%20suelo%20urbano.pdf

•

https://la.network/mejoramiento-la-calidad-vida-uraba-depende-tambien-los-servicios-publicos/

•

https://www.turbo-antioquia.gov.co/Transparencia/BancoDocumentos/Equipamientos%20espacios%20p%C3%BAblico%20y%20sistema%20vial.pdf

•

file:///D:/Alejandro/descargas/2020MariaCamilaSalazar2.pdf

•

file:///D:/Alejandro/descargas/2020MariaCamilaSalazar1.pdf

•

https://issuu.com/juliandavidgomezescudero/docs/turbo_anfibio_pdf_web

•

https://www.eafit.edu.co/centros/urbam/articulos-publicaciones/Documents/entreelaguaylatierraweb.Turbo.pdf

•

https://www.cioh.org.co/meteorologia/Climatologia/Climatologia%20Turbo.pdf

•

https://issuu.com/macaquiar58/docs/vivienda_rural_2021-03-compressed

•

https://la.network/uraba-la-equis-mapa-del-tesoro/

•

https://issuu.com/pnudcol/docs/perfil_productivo_turbo

•

https://ctpantioquia.co/subregion-de-uraba/

•

https://issuu.com/urbameafit/docs/pmi-p1-conportada/29

•

https://noticiasuraba.com/historia-de-uraba/4432/

•

http://polux.unipiloto.edu.co:8080/00003920.pdf

•

https://turboantioquia.micolombiadigital.gov.co/sites/turboantioquia/content/files/000205/10223_secretaria-agricultura.pdf

•

https://www.turbo-antioquia.gov.co/MiMunicipio/Paginas/Pasado-Presente-y-Futuro.aspx

•

https://issuu.com/liaduarte/docs/1prototipo_de_viviendas_rurales_res

•

https://issuu.com/cartillasinvestigacion/docs/vivienda_palaf_tica_sostenible_en_turbo

•

https://www.eafit.edu.co/centros/urbam/articulos-publicaciones/Documents/entreelaguaylatierraweb.Turbo.pdf

•

https://prevencionviolencia.univalle.edu.co/observatorios/antioquia/turbo/archivos/perfil_turbo.pdf

•

https://escalalatina.com//ilustradas/

•

https://www.casmujer.com/index.php/2019/10/21/en-turbo-los-desplazados-de-la-operacion-genesis-viven-sobre-la-basura/

•

https://colaboracion.dnp.gov.co/CDT/Desarrollo%20Territorial/Fichas%20Caracterizacion%20Territorial/Antioquia_Turbo%20ficha.pdf

•

file:///D:/Alejandro/descargas/2020AndresFelipeOrozcoMedina.pdf

•

https://repository.usta.edu.co/handle/11634/21578

•

https://www.camaramedellin.com.co/Portals/0/Biblioteca/Estudios-economicos/cadenas-productivas-regionales/20-3Perfil%20Uraba_Oct14.pdf?ver=2019-03-01-095036-403

•

http://ipc.org.co/index.php/regiones/uraba-antioqueno/

•

https://viajandox.com.co/antioquia/turbo-canton-C192

•

file:///D:/Alejandro/descargas/DianaCarolina_MartinezFranco_MariaClaudia_PenaArana_2020.pdf

•

http://docplayer.es/147787088-Habitar-sobre-el-manglar-propuesta-de-vivienda-productiva-y-progresiva-turbo-antioquia.html

•

http://docplayer.es/147787088-Habitar-sobre-el-manglar-propuesta-de-vivienda-productiva-y-progresiva-turbo-antioquia.html

•

https://issuu.com/juliandavidgomezescudero/docs/turbo_anfibio_pdf_web

•

https://repository.usta.edu.co/handle/11634/30542

•

https://repository.ugc.edu.co/bitstream/handle/11396/5586/monografia_07-12-03%20%282%29.pdf?sequence=1&isAllowed=y

•

https://cpnaa.gov.co/wp-content/uploads/attachments/Presentaci%C3%B3n%20CONVIVE2.pdf

•

https://es.wikiloc.com/rutas-senderismo/pescadores-turbo-60743785/photo-40473665

•

file:///D:/Alejandro/descargas/2019.SANTIAGORAMIREZCA%C3%91AS.pdf

•

https://es.calameo.com/read/005626407945f9a9362d1

•

https://www.radionacional.co/cultura/en-turbo-tambien-se-vive-de-la-pesca-artesanal

•

http://www.humboldt.org.co/images/pdf/naturaleza_urb/4-infraestructura-urbana-ecologica.pdf

•

https://www.grupo-epm.com/site/museodelagua20viejo/manglares#:~:text=La%20importancia%20del%20ecosistema%20manglar,azufre%20o%20sulfuro%2C%20purificando%20el

•

https://issuu.com/isabelbasombrio/docs/lab_ii_libro_manglar_final

•

http://polux.unipiloto.edu.co:8080/00003973.pdf

•

https://bibliotecadigital.udea.edu.co/bitstream/10495/14040/1/CalderonCristhian_2017_ConocimientoTradicionalPescadores.pdf

•

https://es.slideshare.net/UrabaAntioquia/pmi-urab-desarrollo-tcnico-de-las-acciones-y-criterios-de-ordenamiento-asociados
