VIVIENDA ANFIBIA PARA PESCADORES, TURBO

ALCANCE

arquitectónico de un prototipo de barrio Los Pescadores, en el Turbo-Antioquia

BORRERO ORDOÑEZ

ÍNDICE

Se desarrolló un libro el cual muestra el proceso investigativo que sirvió como fundamento para el desarrollo de la propuesta arquitectónica. Este se divide en 6 capítulos, sin embargo en esta presentación se resaltan los puntos más importantes de cada uno

PROBLEMA Y OBJETIVOS

Desplazamiento Carencia de servicios públicos

Pobreza incremental

Segregación socio espacial

Degradación medioambiental

QUÉ? CONDICIONES DE PRECARIEDAD Y VULNERABILIDAD DEL HÁBITAT LOS PESCADORES, TURBO

EL DÉFICIT CUALITATIVO Y CUANTITATIVO DE VIVIENDA

Materiales de baja calidad

Bajos niveles de salubridad Fenómenos naturales (inundación sequía)

PROBLEMA

CÓMO? POR QUÉ?

• Calidad de vida y condiciones de habitabilidad.

• Encontrarse, articularse y conectarse con el municipio y la región

DISEÑAR

OBJETIVO

IDENTIFICAR ESTUDIAR PROPONER

Condiciones, problemáticas y oportunidades a nivel macro y micro para tener una visión integral del territorio.

Arquitectura local, los modos de vida de los habitantes y su entorno para desarrollar ideas y alternativas puntuales que logren una intervención correcta y adecuada

Una arquitectura flexible, progresiva y adaptable, que permita responder a diferentes funciones y necesidades cambiantes de la población.

un modelo de vivienda anfibia potenciar las dinámicas del territorio y mejore y la calidad de vida de los habitantes municipio de Turbo, Antioquia.

GENERAL

con estrategias integrales que permita mejore las condiciones de habitabilidad habitantes del barrio Los Pescadores en el

FOMENTAR IMPLEMENTAR GARANTIZAR

La vida en comunidad mediante espacios comerciales y productivos que potencien la economía local y de cada composición familiar.

Estrategias sostenibles y bioclimáticas para aprovechar eficientemente los recursos, asegurando condiciones de salud y confort en los espacios habitables.

Una vivienda digna y asequible a partir de un modelo de gestión con actores, tareas y herramientas.

CONTEXTO M

ULTIESCALAR

Prohibición de navegación por las aguas del Golfo de Urabá y por los ríos León y Atrato 1789: Se abre el tráfico comercial del río Atrato

1848: jurisdicción del Departamento de Antioquia 1850 anexado al Chocó 1856: se traslada al estado del Cauca. 1905: Vuelve a Antioquia.

Turbo como Distrito Parroquial. Primeros pobladores vienen del Chocó, Panamá y Cartagena

1501 1840 1540 1847

Llegada de los conquistadores españoles Rodrigo de Bastidas y Juan de la Cosa al golfo de Urabá

Saqueos, masacres e incendios en los poblados indígenas. Extracción de oro y trueque.

José Ignacio de Márquez dispone la fundación de Turbo: cede 8 mil fanegadas de Tierra baldía.

HISTORIA

Muerte Jorge Eliecer

Gaitán: Ola de violencia, desestabiliza a la región, pueblos quedan en manos de multinacionales

Construcción de la carretera Medellín Turbo promoviendo la agroindustria en la región. 1963: 1er cultivo de banano 1964 primer embarque

Turbo se niveló a Distrito Portuario, Logístico, Industrial, Turístico y Comercial de Colombia

2018 2019 1954 1997

23 comunidades afro provenientes de Cacarica, Chocó, fueron expulsadas de su territorio tras la Operación Génesis

De 3.500 personas que salieron desplazadas, 2.300 llegaron a Turbo, la mayoría a la zona de manglar, barrio los Pescadores

Se brinda agua potable mediante un “acueducto aéreo” para 500 familias del municipio con más de 6 kilómetros de extensión.

Mundo Suramérica Colombia

Biodiversidad

2 país del mundo

Colombia es considerado el segundo país más biodiverso del mundo. Cuenta con una gran variedad de ecosistemas, entre esos el Chocó biogeográfico el cual alberga el 10 % de la biodiversidad mundial

CONTEXTO INTERNACIONAL

Antioquia Urabá Turbo

Contexto mundial

Pluviosidad

1 país del mundo

Colombia se ubica en la zona de convergencia intertropical. Según la ONU, es el país con el mayor índice de pluviosidad en el mundo con precipitaciones promedio de 3 240 milímetros de lluvia cada año, brindándole una riqueza hídrica que representa un gran potencial

CONTEXTO CONTINENTAL

El Tapón del Darién permite Intercambio biológico entre Norte y Suramérica. En ese contexto, Urabá es un corredor ecológico que permite el paso de especies animales aéreas, terrestres y marítimas entre esas las tortugas Caná, diversidad de aves, y el jaguar que se encuentra en la cuenca del Atrato y el Nudo de Paramillo cerca a Turbo

Mapa hábitat del jaguar en América

CONECTIVIDAD MARÍTIMA

El Mar Caribe presenta una alta densidad de comercio El Canal de Panamá muy cerca del Golfo de Urabá permite que varias rutas marítimas internacionales se den muy cerca a la región. Esto representa un gran potencial para la actividad portuaria ya existente en este territorio.

Mapa vías continentales

1.100km

Transversal de las Américas 125.800km Carretera panamericana 3.700km Vía interoceánica

Mapa principales rutas marítimas

Panamá

250 km de Urabá a Puerto Colón

Urabá

CONECTIVIDAD TERRESTRE

Confluencia de rutas terrestres continentales (Panamericana) y del país (Vía al mar y Transv. De las Américas: red nacional) en la zona central de Urabá Sin embargo, estas han sufrido de falta de mejoramiento y mantenimiento aislando la costa Antioqueña.

DÉFICIT HABITACIONAL EN COLOMBIA

ANTIOQUIA

DEPARTAMENTO CON MAYOR DÉFICIT HABITACIONAL DEL PAÍS.

Según el DANE el déficit habitacional se refiere a la ausencia de vivienda en un territorio (déficit cuantitativo) y así mismo a la ausencia de condiciones que aseguran una vida digna: Infraestructura, materiales constructivos (techo, piso, paredes) y hacinamiento (déficit cualitativo)

24% de los hogares representan déficit cuantitativo de vivienda en Colombia.

27% de los hogares representan déficit cualitativo de vivienda en Colombia.

LOCALIZACIÓN

• Urabá está localizado estratégicamente en la zona intertropical americana, en una zona de confluencia entre los departamentos de Antioquia, Córdoba, Chocó y el Tapón del Darién

1. Río Atrato:

• Ocupación en función del cuerpo hídrico.

• Eje principal de vida, movilidad y economía.

• Se localiza Quibdó, algunas cabeceras y poblados pesqueros.

• Afectación de la productividad en el hábitat natural.

2. Vía al Mar: Eje bananero

• Dinámica de ocupación tradicional.

• Conecta las regiones con Medellín.

• Se encuentran varias cabeceras municipales.

• Se adapta a las difíciles condiciones topográficas de las cordilleras andinas.

OCÉANO PACÍFICO

PANAMÁ

Antioquia

Urabá

Turbo ha sido un puente de intercambio comercial, turístico y de servicios entre Antioquia y Chocó gracias a su cercanía al Atrato, lo que ha generado una identidad cultural.

Centros principales de atracción de la región de Urabá Presentan una conexión funcional: sus actividades tienen una relación estrecha importante.

Apartadó es el municipio con más cantidad de viajes diarios por su variedad de servicios de todo tipo.

Comparten dinámicas urbanas y rurales: Albergan la mayor parte de la población, los servicios y las actividades productivas de la región.

REGIÓN DE URABÁ DIAGNÓSTICO

PROBLEMÁTICAS

• Ausencia institucional: favoreciendo la presencia de grupos ilegales (conflicto armado)

• Territorio vulnerable por los efectos del cambio climático

• Degradación y desarticulación de áreas de alto valor ecológico por explotación minera y forestal ilegal.

POTENCIALES

• Accesibilidad terrestre, marítima (conecta Antioquia con el mar caribe (gran potencial económico, turístico y comercial) y aérea (aeropuerto en Carepa)

• Región bananera y platanera más importante del país. La pesca también es un renglón fundamental en su economía.

• Gran riqueza hídrica y natural gracias a un conjunto importante de factores geográficos y climáticos

ANÁLISIS Y DIAGNÓSTICO

DIAGNÓSTICO TURBO

Superficie total 3055 km2 Área urbana 12 km2 Área rural 3.043 km2 Población rural 60% Población urbana 40%

Se localiza en el litoral costero del golfo de Urabá sobre el mar caribe en el noroeste del departamento de Antioquia a 373km de Medellín.

SISTEMA SOCIAL

CONFLICTO ARMADO- CRECIMIENTO POBLACIONAL

2.791 desplazados

Han llegado a Turbo Entre 2016 2019

ELN Y AGC

Autodefensas Gaitanistas de Colombia Actores del conflicto en Turbo.

Turbo ha sido escenario del conflicto armado en Colombia por ser una zona estratégica para importantes actividades económicas e ilícitas. Turbo

Atraso significativo en el desarrollo económico, sociocultural e infraestructura

Albergue de familias que por la presencia de grupos armados, han tenido que desplazarse de manera forzada

CRECIMIENTO ACELERADO DE LA POBLACIÓN EN LAS ZONAS URBANAS DE TURBO.

PESCA

Es un renglón fundamental de la economía de Urabá por la riqueza hidrográfica fluvial y marítima Turbo se considera el principal centro de comercialización en ésta zona Es de tipo artesanal y de subsistencia. Tiene el mayor acopio pesquero del golfo por la presencial del puerto Waffe: sirve como punto de entrada y salida de pescadores y comerciantes.

CONCENTRACIÓN DE PESCADORES EN URABÁ

INPA

Instituto Nacional de Pesca y Agricultura Actividad que se realiza con embarcaciones pequeñas de limitada autonomía, que utilizan sistemas manuales o parcialmente mecanizados para el calado y halado de las artes¨

Quienes?

24-47 años

Grupos poblacionales dispersos y de bajo nivel socioeconómico, de forma individual u organizada El hombre es quien más ejerce esta actividad y la mujer en menor medida

SISTEMA ECONÓMICO

884 pescadores en Turbo

Pargo Robalo Sierra Jurel Corvina Bocachico

500 familias Viven de la pesca Secretaria de Agricultura 400 especies de peces 70% comestibles

Embarcaciones

Material: Madera Longitud: 8 10 m Sistema Motores fuera de borda, a remo o vela.

Artes de pesca

1. Trasmallo

Material: hilo o plástico Ventajas: Costo bajo, resistencia y durabilidad Función: Red de captura

2. Anzuelos

Problemáticas

En la actualidad no se están utilizando buenas prácticas de manipulación ni sanidad.

Existe una falta de tecnología y capacitación

No cuenta con la infraestructura y tecnología necesarias para ampliar la comercialización más allá de las fronteras regionales

Condiciones naturales, históricas y geográficas

Clima e hidrología

Abundancia en la producción y exportación de banano y plátano.

Pluviosidad y humedad

Índices altos que garantizan las condiciones de la tierra para plantación y producción de plátano y banano

Piedemonte Serranía de Abibe

Cultivos localizados en estas zonas por riqueza natural

1950

Construcción CARRETERA AL MAR que unió a Medellín con Turbo, incentivando el emprendimiento de la economía bananera y ganadera en la región La economía del banano ha sido un factor determinante pues ha atraído población de regiones aledañas, generando un crecimiento demográfico

SISTEMA ECONÓMICO

ACTIVIDAD PRODUCTIVA DEL BANANO Y PLÁTANO

En Turbo, el cultivo del plátano es la principal actividad de su economía campesina. Genera ingresos permanentes desde su producción hasta la exportación, a los campesinos los cuales han asumido este producto como una alternativa rentable.

Cultivos ilícitos

Coca marihuana

Zona caracterizada por su posición estratégica de salida al mar y conexión con países vecinos

PROBLEMÁTICAS

La convirtió en una zona de intercambio, contrabando y comercio importante para el occidente y norte del país

Falta de tecnificación: por su lógica de monocultivo baja la productividad, deterioran los suelos y contaminan las fuentes hídricas Carencia de una organización que los agrupe y que permita establecer iniciativas propias de transformación del producto y comercialización

GANADERÍA

Turbo es el receptor de la oferta ganadera de los municipios del Urabá.

Ganadería de doble propósito (ganadería extensiva y semi extensiva) y de especies menores como cabras, carneros, cerdos.

Explotación de aves de corral: pollos, gallinas, codornices, pavos y patos

PROCESO DE COMERCIALIZACIÓN DEL GANADO:

Traslado al matadero regional

Comercialización en la finca

Distribución en las cabeceras

Falta de tecnología Manejo inadecuado de pastos

Violencia que afecta la inversión en esta actividad

SISTEMA ECONÓMICO

MINERÍA ILEGAL

La presencia de grupos armados y la ausencia

Ríos de la región ricos en:

EXPLOTACIÓN FORESTAL

Deforestación de bosques Deterioro de manglar

La ampliación de la frontera agrícola hacia la serranía genera la deforestación de bosques

La extracción maderera también se ha presentado para construcciones precarias, afectando y deteriorando la zona de manglar reduciendo su cobertura.

HIDROGRAFÍA DE URABÁ

Territorio con áreas de alto valor ecosistémico Espacios naturales únicos y de gran riqueza en biodiversidad articuladas por una red hídrica fundamental

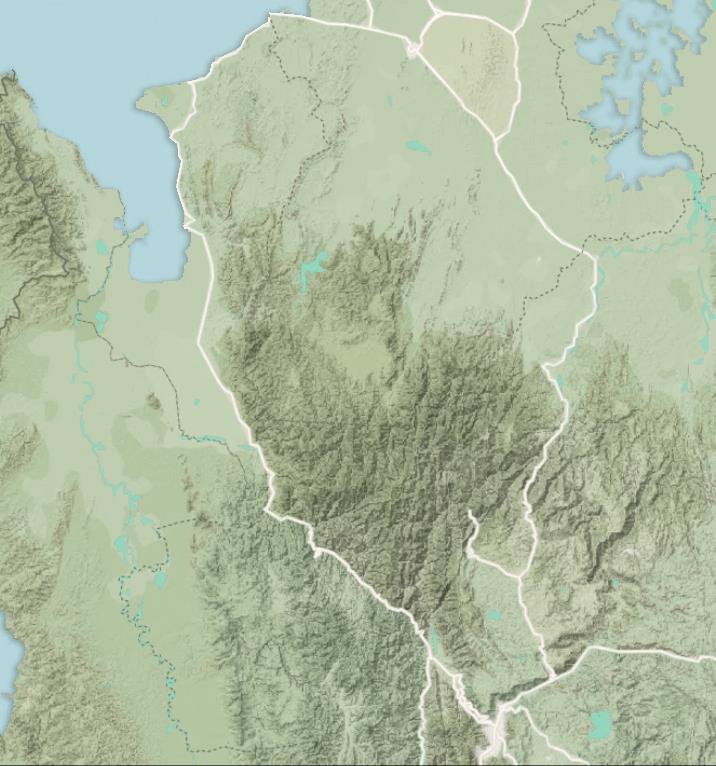

Serranía de Abibe

o Prolongación final de la cordillera Occidental al noroccidente del país

o Punto natural de encuentro entre el Caribe y el Pacífico con Centro América

o Principal fuente abastecedora de agua para la Región de Urabá y la más importante reserva reguladora del clima.

o Vierte sus aguas al Golfo a través de los ríos Atrato y León

1. Turbo 2. Apartadó 3. Carepa 4.Chigorodó 5.Serranía Abibe 6.Rio Atrato 7.Río León

1.

SISTEMA NATURAL HIDROGRAFÍA DE TURBO

Golfo de Urabá

La dinámica del sistema hídrico del municipio se relaciona principalmente con los procesos marinos Tanto el Golfo de Urabá como la bahía son cuerpos vitales para el funcionamiento hídrico de Turbo

CAÑOS

Drenajes que conducen el agua superficial desde el continente hacia el mar pero hoy en día se encuentran degradados por intervención humana.

2. Veranillo

3. Puerto Tranca

CANALES

Las desembocaduras de los caños al mar han sido modificadas a modo de canales Accesos artificiales del mar hacia el continente para actividad portuaria.

4. Waffe

5. Casanova

6.

Laguna costera

La nueva zona de sedimentación generado por el río, conllevó la formación de una laguna costera al norte de Turbo

MANGLARES EN EL

DE URABÁ

Gran valor en el sistema ecológico regional. Ofrece múltiples e importantes servicios ecosistémicos para el sistema natural del Golfo.

PLAN DE MANEJO AMBIENTAL DEL MANGLAR

✓ Zonas más conservadas: Litoral occidental, delta del Atrato ✓ Zonas más degradadas: se encuentran sobre el litoral oriental: Turbo

SISTEMA NATURAL

MANGLARES Y BIODIVERSIDAD EN TURBO

Existe una franja importante de hábitat natural disponible como corredor ecológico para la fauna urbana.

CAÑO VERANILLO

Importantes polinizadores y dispersores de semillas que regeneran áreas verdes y bosques.

Vitales para muchas especies y comunidades de las costas.

Albergan altos niveles de biodiversidad.

Reduce el impacto de las mareas. Previene inundaciones.

Estabilizador de la línea costera

80% de las especies marinas dependen del ecosistema de manglar para subsistir, por lo que la destrucción del mismo incide en la disminución de la pesca

RIESGO DE INUNDACIÓN

Bahía

Alta Media Erosión

Según el POT año 2012, Turbo se encuentro ubicado en zonas con amenaza por inundación alta y media y con riesgo de erosión costera.

CAUSAS

✓ Altos niveles freáticos

✓ Ausencia de un sistema de alcantarillado óptimo

✓ Subida de mareas

✓ Desbordamiento de caños por reflujo de la marea

CONSECUENCIAS

✓ Altos niveles de contaminación

✓ Problemas de salubridad.

Tasa de elevación

Dilatación térmica Aumento de las temperaturas Pérdida capas de nieve y hielo continental de glaciares: Groenlandia y la Antártida CAUSAS

Erosión Inundaciones de humedales Contaminación acuíferos y suelo agrícola Pérdida del hábitat: peces, pájaros y plantas Deforestación

Antioquia es el 2do departamento con mayor deforestación del país.

Región de Urabá: 3.826 Ha deforestadas

ELEMENTOS URBANOS EN RELACIÓN AL AGUA

Es de gran importancia mencionar que Turbo cuenta con una gran diversidad de dinámicas urbanas que se asocian al sistema hídrico de la cabecera municipal.

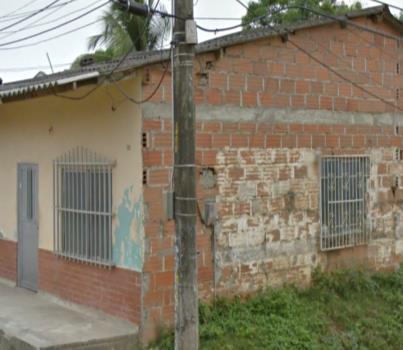

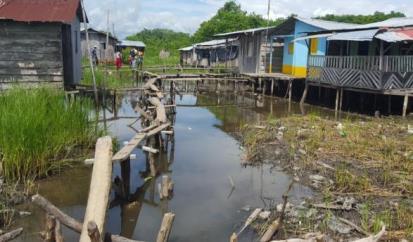

Barrios informales anfibios ubicados en áreas con amenaza alta por inundación y hundimiento.

Barrios ubicados sobre la playa con amenaza alta de erosión.

Zona comercial y de servicios en relación al canal del Waffe. Diversidad de Ventas ambulantes, puestos de comida, acopio de pescado, viveros y puntos de descarga de madera.

Barrios consolidados en relación a los caños.

SISTEMA NATURAL

CONDICIONES CLIMÁTICAS

Precipitación

Precipitación alta a lo largo del año La temporada más mojada dura 8 meses, de abril a diciembre, precipitación promedio de:

50 %

Temperatura

Veranos cortos y muy calientes Inviernos largos y opresivo, mojado y nublado durante todo el año.

Max: 32ºC Min: 24ºC

Lluvia

Llueve durante el año. La mayoría de la lluvia cae durante el mes de mayo con un promedio de

210 mm/mes 7.0 mm/día

SISTEMA NATURAL

Viento

Variaciones estacionales leves en el transcurso del año La parte más ventosa del año dura de diciembre a abril, con velocidades promedio del viento de

5,2 km/h

Dirección

El viento con más frecuencia viene del

SUROESTE

Humedad

Bochornoso, opresivo o insoportable, no varía considerablemente durante el año y permanece prácticamente constante en

HÁBITAT ANFIBIO

Confluye

Agua Tierra

Convergen

Dinámicas sociales, culturales, económicas y naturales.

Flujos y actividades según el entorno.

Elementos naturales y cambios climáticos

Diversidad de especies de animales y vegetales.

HABITANTE

Proceso de adaptación

Establecen una cultura anfibia

Desarrollan una arquitectura: formas y sistemas

MODELO HABITACIONAL

Formas de habitar

• Materialidad

• Técnicas

Se genera a partir de

Necesidades

• Sistemas constructivos

• Funciones de la vivienda

Relaciones

Se configuran relaciones espaciales para crear cierta funcionalidad.

Público Privado

• Intercambio

• Encuentro

• Productividad

• Funciones residenciales

SISTEMA ANFIBIO

HÁBITAT ANFIBIO CASO TURBO

La cabecera municipal de Turbo se caracteriza por tener una doble condición: es marino y es urbano, esto se traduce en una condición anfibia que le permite a sus habitantes desempeñarse en ambos entornos con ciertas dinámicas que retroalimentan su vida cotidiana

1. MARINO

Se encuentra una zona marginal asentada en áreas inundables y bosques de mangle, donde las comunidades viven sobre construcciones palafíticas hechas en madera, presentan altos niveles de pobreza, hacinamiento y conviven con aguas contaminadas afectando actividades de subsistencia como la pesca

2. URBANO

Es urbana porque la dinámica comercial, producto de su condición portuaria, ha desarrollo el sector de los servicios, el comercio y los intercambios monetarios en los que se dan otro tipo de comportamientos y dinámicas diferentes a los que suceden en relación al agua y el campo

SERVICIOS PÚBLICOS

Turbo carece en general de infraestructura de servicios públicos tanto a escala urbana como rural. En la cabecera se agrava la situación por la constante llegada de población rural.

Acueducto Alcantarillado

57.0% no tiene conexión a acueducto

81.7% no cuenta con conexión de alcantarillado.

Energía Basuras

26.0% no tiene servicio de energía eléctrica.

46.2% no cuenta con recolección de basuras

SISTEMA ARTIFICIAL

MOVILIDAD Y TRANSPORTE

Terrestre

Comunicada por:

NORTE con los demás municipios y ciudades del Caribe colombiano

SUR: con el municipio más cercano Apartadó y los demás municipios y ciudades del interior del país.

Fluvial marítimo

Turbo es un puerto internacional fluvial de la cuenca del río Atrato.

Conecta a Colombia con otros países de centro América. Permite comercio con Cartagena, las costas de Urabá y Colombo Panamá

60% 30% 10%

Movilidad interior en Turbo

Al ser el municipio más grande del departamento de Antioquia cuenta con vías principales y secundarias que comunican su casco urbano con sus corregimientos y veredas.

JERARQUÍA VIAL

Bahía

SISTEMA ARTIFICIAL

Calle 100

Atraviesa el municipio de oriente occidente. Se vuelve Troncal hacia Apartadó.

Calle 115

Vía de conexión principal con el resto del municipio, en donde se ubican restaurantes, bares y discotecas por la zona costera (turismo)

Carrera 10

Instituciones educativas y la plaza de mercado.

Carrera 14

Atraviesa el municipio sentido norte sur y cruza el centro de Turbo en su área más comercial hasta llegar al muelle Waffe. Se vuelve Troncal hacia Necoclí.

Carrera 19

Se concentra un conjunto de equipamientos que conforman un área deportivo y cultural

EQUIPAMIENTOS

Salud Educativo Recreativo y deportivo

Cultural Institucional y recreativo

Institucional Religioso Educativo y recreativo

Se evidencia un sistema compacto en la zona oriental: Convergen equipamientos diversos de gran escala en el acceso oriental de Turbo sobre la calle principal que lo atraviesa y lo comunica con otros municipios.

Sistema disperso en la zona central en donde se ubican los dos caños

Ausencia en la zona suroccidental hacia el Golfo de Urabá y el Mar Caribe tanto en la parte de la playa como en el litoral de protección y recuperación ecológica.

SISTEMA ARTIFICIAL

Bahía

▪

0.67m2/Hab

14Ha Zonas verdes

Parques

EP Waffe EP Cra 14

El espacio público efectivo de Turbo es muy precario, las vías secundarias y barriales se encuentran sin pavimentar.

▪

Hay ausencia de alumbrado (inseguridad), árboles y andenes y no hay una clara conectividad entre parques y corredores ecológicos (caños)

TÉCNICAS DE CONSTRUCCIÓN

CONSTRUCCIONES EN MADERA

Se localizan más que todo en la periferia del casco urbano La madera es un material local usada como tablas horizontales o verticales dejando aperturas en la fachada principal para las ventanas y el acceso a las viviendas

No sólo es utilizada como cerramiento sino también como piso, estructura y cimentación mediante vigas y palafitos (cuando se quiere elevar del suelo).

CONSTRUCCIONES EN MAMPOSTERÍA

Bloques de mampostería pañetados que, en algunos casos, son pintados con colores vivos y en otros se deja a la vista

ARQUITECTURA LOCAL

SOBRECIMIENTOS

En algunos casos optan por implementar una placa de contrapiso en concreto o mampostería, que sirve no sólo para darle una superficie adecuada a los elementos estructurales sino también para separar la vivienda del terreno y de esa manera crear una barrera que evita la humedad de la misma

CONSTRUCCIONES EN CONCRETO

El concreto se utiliza no sólo para la arquitectura de carácter dotacional y pública sino también para infraestructura portuaria mediante un sistema palafítico

ELEMENTOS TIPOLÓGICOS

FACHADA

Es común encontrar manifestaciones arquitectónicas por medio de celosías, diversidad de colores y ornamentación en columnas y rejas metálicas en la fachada principal de las viviendas dándole particularidad, identidad y un valor cultural, ancestral y estético a cada una de ellas

ESTRUCTURA

1. Columnas

En general se utiliza un sistema aporticado en las viviendas, algunos en madera y otros en concreto La cubierta al sobresalir de la fachada se sostiene también mediante estos elementos, enmarcando el acceso y creando un espacio exterior conocido como pórche o zaguán

ARQUITECTURA LOCAL

2. Palafitos en madera

Elementos que se utilizan en las viviendas informales y las pasarelas como respuesta a las inundaciones Por lo general las comunidades utilizan tablas o palos de madera, sin embargo es un sistema muy precario e inestable.

CUBIERTA

La mayoría de las viviendas cuentan con cubierta en teja de zinc. Estas se sostienen mediante vigas hechas generalmente con madera local.

Turbo abarca problemáticas económicas, naturales y afectado la calidad de vida donde el conflicto armado causante de desplazamiento consigo la pérdida de su cultura estructura ecológica, siendo desarrollo del municipio actividades productivas y hídrica y natural y su arquitectónica hacen de este gran potencial a futuro.

Bahía

Bahía Bahía

DIAGNÓSTICO TURBO

problemáticas sociales, culturales, ambientales Estas han vida de estas comunidades, del país ha sido el mayor desplazamiento de estas poblaciones, cultura y el deterioro de su siendo impedimento para el municipio. Sin embargo, sus y económicas, su riqueza su identidad cultural y este territorio, una zona con

ANÁLISIS Y DIAGNÓSTICO HÁBITAT LOS PESCADORES

BARRIO LOS PESCADORES

POR QUÉ ESA ZONA?

Geográfico

Punto medio entre la playa y el centro de Turbo

Atracción y alto flujo de población residente y flotante

Social

Zona cercana al puerto El Waffe y a la playa (turismo)

Natural y ambiental

1. Alto valor ecológico 2 Convergencia de elementos naturales fundamentales: manglares

Comercial

Movilidad y transporte

1. Conexión directa con la bahía y el Golfo 2. Acceso terrestre y fluvial

Oportunidad para potenciar las actividades comerciales y de vivienda teniendo en cuenta que es el sector con más ausencia de equipamientos en el municipio

Dotacional

ESPACIO PÚBLICO

Vida en la calle

La mayoría de la vida social de los habitantes se da en las calles utilizadas como espacio público.

VIVIENDA

Reunión

en el zaguán

Movilidad

Vías sin pavimentar, ausencia de andenes, mobiliario urbano e iluminación

Caminos-senderos

Ante las condiciones climáticas y medio ambientales, crean caminos elevados angostos y sin barandas que se conectan con las viviendas palafíticas

Comercio en la vivienda

Espacio semi privado de las viviendas en donde se reúnen y mantienen una relación con su entorno natural y sus vecinos.

EQUIPAMIENTOS

Solo se encuentran en la zona terrestre pero los que existen son muy pocos, algunos en deterioro o precarios y con espacios reducidos para el desarrollo de sus actividades

PROBLEMÁTICAS AMBIENTALES

Contaminación sólida

A falta de un sistema de recolección de basuras en la zona, la población vierte los desechos a la vía pública generando malos olores.

Se presenta un comercio informal en los bordes viales como sustento económico de las familias.

ZONA TERRESTRE

Empalizadas

Rellenos artificiales con tablas y luego con escombros crean un suelo no portante e impiden el flujo del agua, acabando con el manglar.

SITUACIÓN ACTUAL DEL BARRIO

ESPACIO PÚBLICO

Vida en lo anfibio

Los caminos y las vías representan espacios públicos no sólo de circulación sino también de socialización, integración y encuentro.

VIVIENDA

Viviendas palafíticas

Se ubican en zona de alto riesgo de inundación con ausencia de servicios públicos. Son construidas con técnicas ancestrales.

ECONÓMICO

La pesca

Actividad económica principal de la comunidad: El Mar y la bahía como zonas productivas fundamentales en el desarrollo de la misma.

PROBLEMÁTICAS AMBIENTALES

Deforestación de manglar

Se sobreexplota la madera de mangle para construir sus viviendas, embarcaciones y la elaboración de carbón, afectando el ecosistema y sus ciclos

Contaminación hídrica Producida por dinámicas comerciales, industriales y portuarias degradando el manglar e incidiendo en la disminución de la pesca

PROBLEMAS

HÍDRICO NATURAL

• Contaminación del suelo y el agua por mal manejo de residuos lo que ha llevado a la disminución de la capa hídrica afectando el desarrollo de vida de especies y a comunidades en temas de higiene y salud.

• Cobertura de manglar degradado y deteriorado como consecuencia de la deforestación y actividades ilícitas.

DIAGNÓSTICO

INFRAESTRUCTURA

• Trazado discontinuo: falta de articulación entre vías terrestres y caminos palafíticos, ausencia de espacio público y servicios públicos.

SOCIAL-OCUPACIÓN

• Modelo ocupacional anfibio disperso e invasivo y crecimiento urbano radial hacia el manglar y la bahía.

• La violencia y el desplazamiento ha generado la ruptura del tejido social provocando pobreza, precariedad, miseria y hacinamiento.

Vías Caminos palafíticos

Viviendas en relleno

Viviendas palafíticas

Diferentes tipos de movilidad terrestre, anfibia (a pie o bicicleta) y fluvial

Posibilidad de aplicar procesos circulares en relación al agua y energía

Conexión y proximidad del barrio con el centro de Turbo, Puerto Waffe y la playa: Turismo

Diversidad e identidad cultural

Arquitectura palafítica

El EP desde una visión integradora puede recuperar y fortalecer las relaciones sociales

ESTUDIO ARQUITECTÓNICO ESCOGIDO

URBANO ARQUITECTÓNICO LOTE ESCOGIDO

MAPA LOTE Y CONTEXTO

Manglar. Zona de protección y recuperación ecológica

65 viviendas en total 25,000 Área lote

ZONA ESTUDIO CARACTERÍSTICAS

37

viviendas palafíticas en zona riesgo de inundación

28 viviendas en zona de relleno

POR QUÉ ESTE LOTE Y NO OTRO?

Se escogió un hábitat que refleja y envuelve todas las dinámicas que caracterizan no sólo al barrio sino también al municipio de Turbo. Éste se localiza en un punto estratégico articulador de múltiples actividades existentes en el sector Punto de conexión y transición entre los barrios costeros que bordean la playa con potencial económico y turístico y los barrios urbanos de la cabecera donde convergen dinámicas de todo tipo así como también su cercanía al puerto Waffe.

DIAGRAMA RELACIONES EXISTENTES DEL LOTE Y SU CONTEXTO

Bahía

Mar Caribe

Cabecera

Playa

Puerto Waffe L

PROPUESTA DE

VIVIENDA ANFIBIA

POBLACIÓN PREDOMINANTE EN LA ZONA A INTERVENIR

INDÍGENAS

PAISAS

CHOCOANOS

AFRO

BOLIVARENSES CARTAGENEROS

CUNA ZENÚ EMBERA

CORDOBESES

MESTIZOS

CARACTERÍSTICAS POBLACIÓN OBJETIVO

La población objetivo son familias víctimas del conflicto armado que se han asentado invasivamente en la zona litoral del barrio Los Pescadores sobre un ecosistema de manglar de alto valor ecológico

Estas familias al ubicarse en un entorno anfibio, tuvieron que desarrollar 1. construcciones palafíticas y 2. viviendas en zona de relleno de basuras y escombros En ambos casos son construcciones precarias con deficiencias en servicios públicos, altos niveles de pobreza, miseria y hacinamiento

Labores

Familias desplazadas por la violencia

Estrato 1 2

Composición familiar 4 7 personas

Papá: Pescador

Mamá: Oficios del hogar

¨Cuando llegaron los grupos armados a Turbo, no solo sembraron temor, sino que acabaron con tradiciones culturales propias de las comunidades negras del Pacífico ¨

OBJETIVO

CRITERIOS DE ANÁLISIS

CONTEXTO

Contexto problema Localización Año Área Arquitecto

MATERIALIDAD CONSTRUCCIÓN

Utilización e integración de materiales locales y elementos que potencian su adaptación al contexto y la identidad del lugar

Bogotá Colombia

Se evalúan las técnicas constructivas empleadas para la realización del proyecto

BIOCLIMÁTICA

Estrategias aplicadas al diseño arquitectónico para lograr confort con el mínimo impacto ambiental.

PRODUCTIVIDAD

Actividades que permitan suplir las necesidades económicas de cada familia

FLEXIBILIDAD-PROGRESIVIDAD

Posibilidades de crecimiento y adaptación espacial y constructiva según las necesidades de los habitantes

1 2

REFERENTES

5

HANOI VIETNAM ETIOPÍA ÁFRICA

F VIVIENDA = HÁBITAT COLECTIVO

El prototipo de vivienda se plantea desde la visión de un HÁBITAT COLECTIVO, es decir un hábitat donde las comunidades trabajan en conjunto para cumplir un objetivo común Un hábitat para vivir, trabajar, protegerse y relacionarse con el paisaje

Un hábitat que se desarrolla a partir de 5 estrategias integrales de intervención:

1. SOCIAL – ESPACIO PÚBLICO

Si bien la vida y el eje de desarrollo social está contenida la mayor parte del tiempo en el espacio público, se proponen espacios (pasarela, zaguán, pórche, huertas) de integración, de encuentro, de venta, de descanso y de contemplación del paisaje circundante. Esto con el fin de fortalecer su identidad y cohesión vecinal debilitado por el conflicto armado.

2. PAISAJÍSTICO

Recuperar el ecosistema de manglar, logrando transformar las zonas degradadas en un referente cultural y paisajístico del municipio y la región (turismo). TRABAJAR DE MANERA SIMBIÓTICA CON EL MANGLAR.

3. ECONÓMICO

Potenciar la economía local mezclando lo doméstico y lo productivo mediante zonas de cultivo y de pesca y espacios de trabajo y comercialización.

4. AMBIENTAL

Implementar tecnologías bioclimáticas y sostenibles en relación al agua, el aire, la energía y los desechos no sólo para el confort de la vivienda sino para reducir los niveles de contaminación de la zona

5. ARQUITECTÓNICO

Plantear una vivienda digna, con condiciones de habitabilidad aptas para el buen desarrollo social, cultural, económico y medio ambiental de la comunidad loca

DEFINICIÓN

MODULARIDAD

Módulos: Espacios de dimensiones iguales que funcionan de manera independiente y que al agruparlos crean relaciones entre ellos formando una unidad habitable. Este permite mayor libertad en la organización interna en este caso de la vivienda y logra ser una ventaja en términos constructivos

2.5m

MEDIDAS DE LOS MÓDULOS A TRABAJAR 3.0m

3.0m

1 2

Total Sin apertura

FLEXIBILIDAD

Diversas opciones de división entre los espacios. Brinda la posibilidad de quitar o poner elementos con el fin de modificar los espacios de acuerdo a los requerimientos del usuario Esta estrategia puede generar diferentes espacialidades y relaciones que permiten el buen funcionamiento de las actividades propuestas

Existen TIPOS DE APERTURA entre módulos, esto quiere decir que al adicionar o sustraer elementos se puede generar diferentes espacialidades y relaciones sin modificar o alterar el buen funcionamiento de las actividades propuestas 3 4 Parcial Mínima

C

La apertura total logra crear espacios más amplios con circulaciones fluidas y relaciones visuales importantes En este caso, el comedor y la sala necesitan esta apertura por su carácter social

H

S B

Sin apertura significa generar un cerramiento total entre módulos con el fin de separar o aislar dos actividades. En este caso, el baño y las habitaciones estarían divididas por un muro teniendo en cuenta que la zona de servicios está unida a las áreas sociales en donde se produce una constante interacción entre los habitantes

FLEXIBILIDAD

TIPOS DE APERTURA

C L

P C

La apertura mínima se puede dar a partir de un acceso pero además de un muro que divide los espacios. En este caso, el módulo productivo se conecta con el módulo comercial permitiendo que se pueden dar 2 actividades diferentes pero con la posibilidad de articularse y complementarse cuando sea necesario

La apertura parcial se puede dar mediante muros bajos, antepechos, celosías o ventanas interiores En este caso, el módulo comercial puede abrirse hacia el zaguán para la venta de productos o servicios Sin embargo, este puede tener una apertura mínima al ser una tienda, cafetería o demás que requiera la entrada de insumos o clientes.

PROGRESIVIDAD

Se piensa en la idea de adicionar módulos en función de las necesidades y posibilidades futuras de los habitantes que residen en la vivienda

Algo muy importante para facilitar la progresividad es la materialidad y estructura con que se va a construir la vivienda ya que esta le debe permitir al habitante hacer modificaciones

PROGRAMA

+

F ORGANIGRAMA SEGÚN MODOS DE HABITAR

Se plantea un acceso principal articulado a la pasarela con una circulación central que conecta la zona privada (habitaciones) la zona social (zona comercial y productiva, sala, cocina y comedor), la zona de servicios (baño y ropas) y el patio trasero en donde se ubica una zona de cultivo y un muelle que permite la accesibilidad fluvial a la vivienda

PASARELA

ACCESO PRINCIPAL

PROGRAMA Y TIPOLOGÍAS

POSIBILIDADES DE AGRUPACIÓN

VIVIENDA DOS BARRAS

VIVIENDA LINEAL

VIVIENDA 2 VOLUMENES

VIVIENDA COMPACTA

VIVIENDA EN U

VIVIENDA EN L

VIVIENDA EN Z

VIVIENDA EN H

A través del crecimiento de la unidad habitacional, se pueden generar diferentes tipologías en el territorio. Para este caso, se escogieron 3 tipologías totalmente adaptables al clima y las costumbres de las comunidades y además son funcionales de acuerdo con el ciclo de vida de todos los miembros del hogar, niños, adultos y adultos mayores.

TIPOLOGÍA EN H

PLANTA ARQUITECTÓNICA

TIPOLOGÍA EN U

PLANTA ARQUITECTÓNICA

TIPOLOGÍA 2 BARRAS

PLANTA ARQUITECTÓNICA

F DURABILIDAD

Para el proyecto se eligieron materiales con gran capacidad para resistir condiciones ambientales y de deterioro para evitar costos de mantenimiento a largo plazo

MADERA NATO CIMENTACIÓN

• Madera con mucha fibra

• Resistente al agua: constantes inundaciones.

• Costo asequible

TEJA T.ACÚSTICA CUBIERTA

BALDOSA COCINA BAÑO

• Impermeable y resistente

• a las constantes lluvias.

• Aislante térmico y acústico

• Económica y estética

• Fácil instalación

• Higiénica

• Impermeable

• Fácil limpieza

• Estética

• Sostenible

MATERIALIDAD

ACCESIBILIDAD E IMPACTO AMBIENTAL

Para la construcción de la vivienda se escogieron materiales propios de la región y de la arquitectura vernácula como la madera y la palma para garantizar su asequibilidad, reducir costos y resaltar la identidad arquitectónica de Turbo.

SAJO

PISO EXTERIOR

CHANUL PUERTAS Y VENTANAS

SANDE

COLUMNAS, VIGAS, VIGUETAS, CORREAS, PISO INTERIOR

GUAYACÁN

MOBILIARIO HOJAS DE PALMA CIELO RASO

MADERA INMUNIZADA REJILLAS CALADOS

FACHADA LATERAL

CUBIERTA Y ESTRUCTURA

PLANTA DE CUBIERTAS

Cubierta a 2 aguas a diferentes pendiente con canaletas de agua lluvia

Pendiente 20%

Pendiente 25%

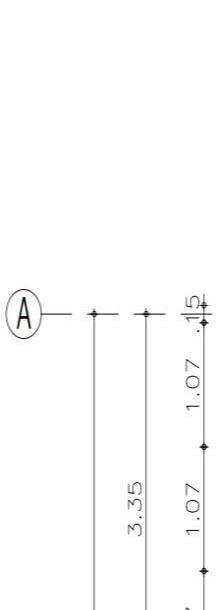

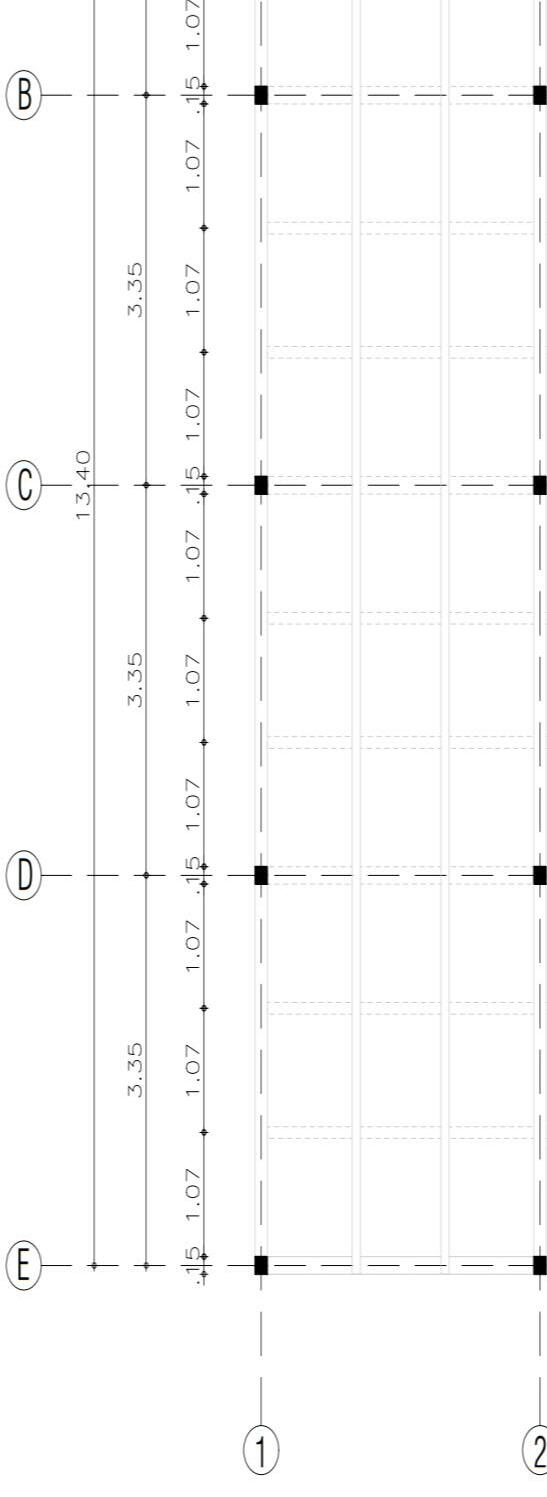

SISTEMA CONSTRUCTIVO

A B C

1. CUBIERTA

A. Cubierta teja termoacústica de 3mm Pendiente 25% C. Vigas y Correas: entramado tablones aserrados madera Sande

B. Cielo raso tejido en hojas secas de palma

D. Rejilla en madera inmunizada

E. Ventana abatible con lamas madera Chanul F. Puerta corrediza en madera Chanul G. Muros: Tablas horizontales

J

I H

D G F E O

2. CERRAMIENTOS ESTRUCTURA

H Piso exterior: Madera Sajó I. Piso interior: Madera Sande J Piso zona servicios en cerámica K L

3. PISO

K Zona de cultivo M N

L Columnas 0.15x0.15mx2.50 madera sande M Vigas 0.15x0.20m N Viguetas 0.10x0.15m

P Q

4. CIMENTACIÓN

O. Vigas madre: 0.15x0.30m en madera chachajo

P. Viguetas o durmientes: 0.10x0.20m en madera Sande

ELEMENTOS DE DISEÑO

2.5m

1.35m

SISTEMA DE VENTANAS ABATIBLE CORREDIZA SISTEMA DE PUERTAS ABATIBLE CORREDIZA 3.20m

1.25m 0.90m

2.0m

PROGRESIVIDAD EN LA VIVIENDA

ETAPA

3: 6 MÓDULOS ÁREA: 45 M2

• SERVICIOS

• HABITACIÓN 1

• COMEDOR

• LIBRE: HUERTA + MUELLE

• COMERCIAL PRODUCTIVO

• ZAGUÁN

ETAPA 4: 8 MÓDULOS ÁREA:

70% 100 %

72 M2

• SERVICIOS

• HABITACIÓN 1

• COMEDOR

• LIBRE: HUERTA + MUELLE

• COMERCIAL PRODUCTIVO

• ZAGUÁN

• SALA

• HABITACIÓN 2

2

1. Cubierta Teja termoacústica 5. Correas de madera, 11cm x 8cm 9. Viguetas de madera 0.10x0.15m

1 3

2. Canaleta en U: Lámina galvanizada, Calibre 18 10. Ventana abatible en madera con lamas 13. Listón horizontal en madera, 40x50 mm

4. Cielo raso hojas de palma 14. Cerramiento tablones de madera horizontales

6. Alfardas de madera 12. Alfajía de aluminio con gotero

15. Columna en madera, 0.15x0.15x2.50m

16. Platinas metálicas en acero galvanizado

17. Vigueta en madera, 0.10x0.15m

3. Bajante de agua lluvia 8. Viga de borde en madera, 0.20x0.15m 7. Celosía en madera inmunizada, 40x45mm 19. Pilares en madera, 0.15x0.15x3m 20. Nivel de inundación

11. Marco de ventana en madera 18. Viga madre en madera, 0.15x0.25m

D1 D2

4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

7. Viga de borde en madera, 0.20x0.15m

8. Platina metálica 9. Pasadores metálicos

1. Cerramiento tablones de madera 2. Listón horizontal en madera, 40x50 mm

3. Columna en madera, 0.15x0.15x2.50m

10. Tornillos autoperforantes 6. Refuerzo metálico, aislar la columna por humedad

1 3 2 4 5 6 7 9 10 11 1

1. Cubierta teja termoacústica 4. Correa de madera, 11cm x 8cm 3. Cielo raso hojas de palma 2. Aislante 5. Alfarda de madera, 0.10x0.15m 6. Celosía en madera inmunizada, 40x45mm 4. Platina metálica en acero galvanizado 9. Viga madre en madera, 0.15x0.25m 8. Vigueta en madera, 0.10x0.15m

5. Pasadores, anclajes de acero inoxidable tornillos punta broca 10. Tornillos autoperforantes

7. Piso interior en madera

2 3 4 5 6 7 8 9

10

F UNIÓN ESQUINERA, COLUMNA – 2 VIGAS

UNIÓN PILAR

COLUMNA

DETALLE DE UNIONES

BIOCLIMÁTICA

Es fundamental diseñar y construir teniendo en cuenta las condiciones climáticas del lugar y aprovechar los recursos naturales disponibles para disminuir en lo posible el impacto ambiental y el consumo de energía

AIRE

LUZ

Es necesario establecer estrategias en relación al AIRE: ventilación y orientación, LUZ: iluminación, energía y asoleamiento, AGUA: manejo de aguas con el fin de garantizar un confort apto durante la vida útil de la vivienda

BIOCLIMÁTICA

CONDICIONES METEOROLÓGICAS DEL LUGAR

Las estrategias bioclimáticas buscan que las viviendas tengan una estructura de:

Con materiales que se adapten en el tiempo a las circunstancias ambientales del lugar tales como erosión e inundación.

1 2 3 4

BAJO COSTO ÓPTIMA CALIDAD BAJO MANTENIMIENTO LARGA DURACIÓN

Las estrategias propuestas en este proyecto consideran las condiciones específicas de Turbo en términos de:

TEMPERATURA VIENTOS LLUVIAS HUMEDAD

Entre 24ºC32 ºC

Velocidad promedio: 5.2 km/h Predominancia dirección Suroeste

210mm/mes 7.0 mm/día Lluvias constantes

95 - 98% Humedad alta

F VENTILACIÓN CRUZADA

Es importante no sólo la orientación de las viviendas para la circulación correcta de la brisa al interior, sino también que existan dispositivos en la fachada y estrategias que permitan que el aire fresco entre y el aire caliente salga. Para esto, las ventanas, puertas y celosías se enfrentan en fachadas opuestas y se orientan con el viento predominante, en el sentido suroriental

1. REJILLAS

Además de tener un valor cultural, ancestral y estético, permiten la circulación continua de aire manteniendo los espacios frescos, permeables y ventilados

2. CUBIERTA

El desfase de la cubierta crea un espacio libre sobrante que funciona como salida del aire caliente.

3. VENTANA ABATIBLE

Funcionan como protección solar y acústica y ahorrador energético Generan una ventilación cruzada con las puertas corredizas propuestas

4. PUERTA CORREDIZA

Las lamas son un obstáculo ante la radiación solar Estas además de brindar privacidad, permiten el flujo de aire contante

BIOCLIMÁTICA: AIRE

ORIENTACIÓN

La implantación de las viviendas determina el funcionamiento de los espacios, es decir si son fríos o cálidos, dependiendo del clima y las condiciones geográficas del lugar

Según el IDEAM, el viento predominante de Turbo viene del sur Por esto, la localización de aperturas para ventilación de espacios se ubican predominantemente en este costado

F ASOLEACIÓN

Colombia se encuentra en el trópico, es decir el sol sale por el oriente y se oculta por el occidente con una inclinación al sur en Diciembre. En ese sentido, se recomienda que las viviendas se ubiquen a lo largo del eje oriente occidente para evitar altas temperaturas.

Junio

Diciembre

ABSTRAER FRAGMENTAR

EXTENDER

Se ABSTRAE la forma de las cubiertas de la vivienda tradicional del barrio Los Pescadores

Se FRAGMENTA la cubierta para generar espacios de ventilación e iluminación al interior

Se EXTIENDEN las cubiertas creando ALEROS para prevenir la radiación directa en los espacios internos de las viviendas en una temporalidad de 9am 3pm

BIOCLIMÁTICA: LUZ

ILUMINACIÓN ARTIFICIAL: ENERGÍA

Cocina Iluminación alta 200 Luxes

Baño Iluminación Moderada 100 Luxes

Privado Social Iluminación Moderada 100 Luxes

Productivo Comercial Iluminación Alta 200 Luxes

La cubierta cuenta con paneles solares capaces de transformar la energía solar en energía eléctrica, garantizándole una correcta iluminación artificial a la vivienda y el calentamiento de agua. Para esto, es fundamental que se tengan en cuenta las siguientes características de luz según el uso de cada módulo.

Luz blanca: servicios, productivos y comerciales Luz amarilla: módulos privados y sociales

ILUMINACIÓN NATURAL

El desfase de la cubierta y la apertura de las fachadas de los módulos permite mayor iluminación natural al interior de las viviendas a cualquier hora del día.

F MANEJO DE AGUAS LLUVIAS

Las lluvias en el municipio son muy frecuentes, por lo tanto se recomienda que las viviendas cuenten con un TANQUE ELEVADO DE 1000 LITROS que logre reutilizar el agua lluvia para riego y abastecer el módulo de servicios (lavamanos de la cocina y del baño, el sanitario y la ducha)

OFERTA TURBO DÍA 7.0 mm x ÁREA CUBIERTA 124,9 m2 = DÍA 874 Litros

Requiere 6 Personas 600 litros/día

1 Persona 100 litros/día

PROCESO DE RECOLECCIÓN

La cubierta a 2 aguas funciona como un sistema de recolección de agua lluvia, la cual es captada por una canaleta metálica de pendiente uniforme. A esta va unido un tubo de conducción para dirigir el agua al tanque elevado y finalmente distribuirla para uso doméstico y consumo humano.

BIOCLIMÁTICA: AGUA

SANEAMIENTO BÁSICO: BAÑO SECO

DE QUÉ SE TRATA?

Se trata de un baño que no utiliza agua Funciona a través de la fermentación aeróbica, es decir, convierte los restos fecales en compost y los degrada.

La imposibilidad de utilizar pozos sépticos o disponer de un sistema de alcantarillado obliga a las viviendas a manejar su saneamiento básico mediante la implementación de baños secos. Lo anterior solucionaría la vulnerabilidad sanitaria que vive el sector actualmente

En primer lugar, un grupo estratégico conformado por actores nacionales, grupos sociales y una ONG promueven la generación de un Consejo Comunitario en el barrio

Este consejo visita la zona para tener diálogos con la comunidad poniendo en práctica herramientas de diseño participativo (cuestionarios, talleres, entrevistas) para conocer los deseos y necesidades de los habitantes

ACTORES NACIONAL:

• Alcaldía de turbo

• Gobernación de Antioquia

GRUPOS SOCIALES

• Líderes comunitarios

• Pescadores locales

Según los resultados del paso anterior, se realiza un diagnóstico de la situación involucrando temas sociales, urbanos, arquitectónicos y ambientales y hacen un llamado urgente en pro de solucionar las problemáticas del lugar

Entendiendo la necesidad, se pasa a definir e identificar junto con la comunidad la localización de las viviendas que van a ser mejoradas y el lugar de implantación de las viviendas nuevas

ACTORES NACIONALES:

• Oficina de gestión de la Alcaldía de Turbo.

• Ministerio de ambiente

• Gobernación de Antioquia

GRUPOS SOCIALES

• Líderes comunitarios

ACTORES INTERNACIONALES:

• Unesco

• ONU Hábitat

Luego, con ayuda de actores tanto nacionales como internacionales se buscan los recursos para el desarrollo del proyecto y se procede a la adquisición del lote o el inmueble en donde éste se ejecutará

4. LICITACIÓN PÚBLICA: FASE DE CONSTRUCCIÓN

Después de conseguir capital, se lanza a concurso la construcción de las viviendas y por medio de un proceso de licitación pública, un actor privado sería el responsable de dicha actividad El proyecto entra en una etapa de socialización de los diseños entre el actor privado y la comunidad para el desarrollo del anteproyecto arquitectónico y el proyecto con los estudios técnicos y de licenciamiento

ACTORES NACIONALES:

• Ministerio de ambiente

• Gobernación de Antioquia

ACTOR NACIONAL:

• Alcaldía de turbo

• Ministerio de vivienda

ACTOR PRIVADO:

• Oficina o empresa de arquitectura

GESTIÓN: OPERACIÓN

Se empieza la construcción y simultáneo a este proceso, se buscan socios estratégicos que contribuyan con el capital para la dotación de cada una de las viviendas (equipos y mobiliario)

En esta etapa se crean talleres y pequeños equipamientos para que los habitantes colaboren en el proceso de fabricación de mobiliario para sus viviendas

ACTORES PRIVADOS

• Empresas que fabriquen y comercialicen todo tipo de muebles modulares y electrodomésticos, POBLACIÓN LOCAL:

• Líderes comunitarios

• Familias y comunidades afectadas

Teniendo en cuenta que las viviendas se asientan sobre un ecosistema de manglar degradado, se crea un equipo de trabajo que con ayuda de consultores expertos en este tema y empresas privadas con enfoque ambiental, van a regenerarlo mediante la siembra directa de plántulas.

El manglar empezará a ser productivo a partir del 4to año aproximadamente favoreciendo 1. a la pesca artesanal por la aparición de crustáceos (langosta, cangrejos, camarones, peces) y 2. potenciando el ecoturismo en la zona mediante corredores ecológicos, avistamiento de aves, paseo en canoas

ACTORES AMBIENTALES EMPRESAS PRIVADAS:

OPERACIÓN DEL PROYECTO 5. BÚSQUEDA DE SOCIOS ESTRATÉGICOS 6. RESTAURACIÓN DEL MANGLAR

• Corpourabá: Corporación para el desarrollo sostenible de Urabá.

• Invemar: Planes y proyectos: Manejo sostenible de recursos y recuperación del medio ambiente marino y costero.

ACTORES LOCALES:

• ONG Consultores expertos

• La comunidad

7. ESTRATEGIA DE SOSTENIBILIDAD ECONÓMICA

Finalmente, para garantizar la sostenibilidad de cada vivienda en el tiempo, una serie de actores brindan herramientas y talleres de capacitación y acompañamiento para el desarrollo productivo y comercial de las familias (CULTIVOS Y LA PESCA) con el fin de obtener ingresos diarios y por ende pueda mantenerse por sí sola

ACTORES NACIONALES:

• Ministerio de ambiente y desarrollo sostenible.

• Ministerio de agricultura y desarrollo rural.

• Ministerio de comercio, industria y turismo.

• Dirección de Pesca y Acuicultura

• Gobernación de Antioquia

• Alcaldía de turbo

OBJETIVO

Disminuir el déficit cualitativo y cuantitativo rural en Colombia, para reducir la pobreza y mejorar la calidad de vida de los hogares rurales por medio de soluciones de vivienda digna¨

El programa otorga el Subsidio Familiar de Vivienda Rural (SFVR) para la construcción de vivienda nueva o mejoramiento de la vivienda existente Este es un subsidio en especie, es decir, el hogar beneficiario recibe la vivienda nueva construida 70 salarios mínimos = 71´048’600

FUENTE: https://www.minvivienda.gov.co/sites/default/files/documentos/abece politica de vivienda rural.pdf

PROGRAMAS: GESTIÓN

PROGRAMA 2

Mecanismo participativo y de articulación comunitario e institucional que atiende a los territorios más afectados de Colombia por el conflicto armado, la pobreza, las economías ilícitas y la debilidad institucional:

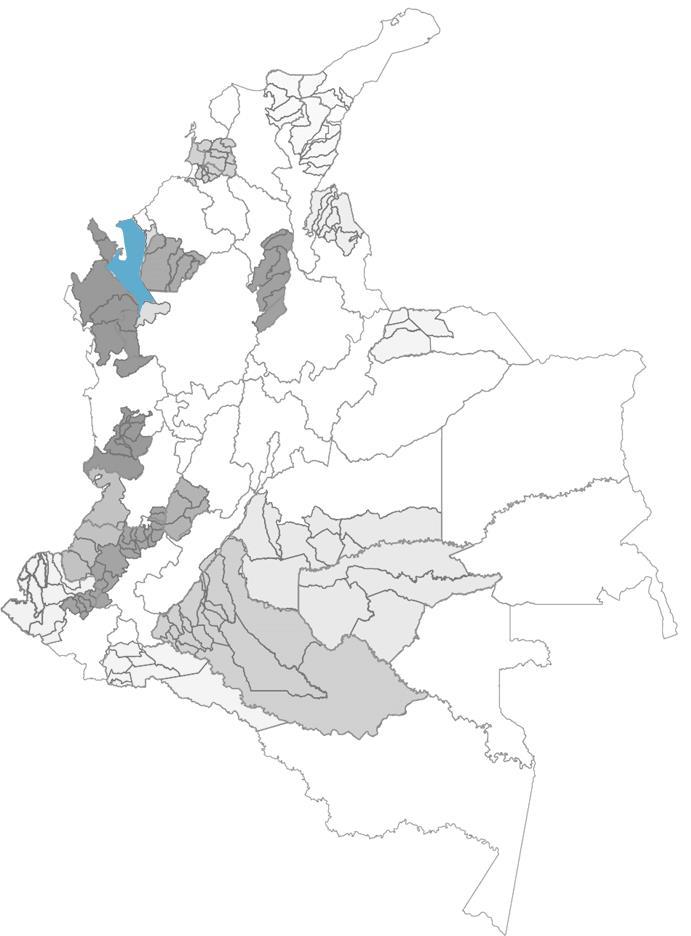

16 SUBREGIONES 170 MUNICIPIOS PRIORITARIOS ENTRE ESOS EL URABÁ ANTIOQUEÑO

• El programa implementa obras de baja escala y rápida ejecución.

• Contribuyen a la reconstrucción social y económica de las comunidades asentadas en los territorios objeto de intervención.

https://www.renovacionterritorio.gov.co/especiales/especial_pdet/

VALOR M2 POR PISO DE VIVIENDA: $501.230

DESCRIPCIÓN

CIMENTACIÓN

CANT. OBRA UN. VALOR UNITARIO TOTAL APU

1.201.900,00

Pilotes de madera 20,00 Und 60.095,00 1.201.900,00

ESTRUCTURA

40.532.015,00

Columnas en madera 0.15 x 0.15m 45,00 m 26.427,00 1.189.215,00 Vigas en madera 0.20 x 0.15m 154,00 m 28.397,00 4.373.138,00 Viguetas en madera 0.10m x 0.15m 222,00 m 14.840,00 3.294.480,00 Alfardas en madera 80,00 m 21.271,00 1.701.680,00 Correas en madera 11cm x 8cm 73,00 m 12.094,00 882.862,00 Anclajes metálicos 120,00 Und 30.000,00 3.600.000,00

CERRAMIENTOS

9.644.070,00

Muros en madera local 79,00 m2 93.420,00 7.380.180,00 Celosía madera inmunizada 40x45mm 210,00 m 6.100,00 1.281.000,00 Baranda madera inmunizada 9,00 m 109.210,00 982.890,00

PISOS

3.673.395,00

Piso en madera cepillada 0.03m 67,00 m2 53.370,00 3.575.790,00 Piso en cerámica para baño y cocina 9,00 m2 10.845,00 97.605,00

CUBIERTA Y CIELO RASO

12.637.500,00

Cubierta teja termoacústica blanca 120,00 m2 53.670,00 6.440.400,00

Canaleta en U acero galvanizado cal.18 21,00 m 47.140,00 989.940,00

Cielo raso hojas secas de palma 120,00 m2 43.393,00 5.207.160,00

CARPINTERÍA EN MADERA

4.120.350,00

Puerta corrediza con lamas madera 3.0x2.5m 6,00 Und 452.520,00 2.715.120,00

Puerta abatible con lamas madera 0.90x2.0m 1,00 Und 114.900,00 114.900,00

Ventana abatible con lamas 1.35x1.25m 6,00 Und 154.400,00 926.400,00

Ventana corrediza con lamas 0.92x0.47m 3,00 Und 121.310,00 363.930,00

INSTALACIONES ELÉCTRICAS

3.072.869,00

Salida toma corriente doble 11,00 Und 97.541,00 1.072.951,00

Salida interruptor sencillo 10,00 Und 70.784,00 707.840,00

Salida luminaria tipo roseta 7,00 Und 113.154,00 792.078,00

Paneles fotovoltaicos 4,00 Und 125.000,00 500.000,00

INSTALACIONES SANITARIAS COCINA

205.058,00

Punto sanitario lavaplatos 2" 1,00 Und 40.146,00 40.146,00

Bajante agua lluvia 4" 2,00 m 40.789,00 81.578,00

Sifón de piso 2" 1,00 Und 83.334,00 83.334,00

GESTIÓN: PRESUPUESTO

PRESUPUESTO VIVIENDA 2 BARRAS

INSTALACIONES SANITARIAS BAÑO:

1.909.096,00

Punto sanitario lavamanos 2" 1,00 Und 55.585,00 55.585,00

Punto sanitario inodoro 4" 1,00 Und 75.880,00 75.880,00

Punto sanitario ducha 2" 1,00 Und 85.418,00 85.418,00

Punto sanitario lavadora 2" 1,00 Und 73.514,00 73.514,00

Punto sanitario lavadero 2" 1,00 Und 75.559,00 75.559,00 Caja inspección 0.70x0.70cm 1,00 Und 1.299.150,00 1.299.150,00 Sifón de piso 2" 3,00 Und 81.330,00 243.990,00

INSTALACIONES HIDRÁULICAS COCINA

296.815,00

Punto A.F. lavaplatos 2,00 Und 29.860,00 59.720,00

Unión PVCP 1/2" 3,00 Und 5.906,00 17.718,00 Válvula de registro 1/2" 1,00 Und 74.462,00 74.462,00 Tubería PVCP 1/2" 15,00 m 9.661,00 144.915,00

INSTALACIONES HIDRÁULICAS BAÑO

719.894,00

Punto Agua Fría lavamanos 1,00 Und 32.880,00 32.880,00

Punto A.F. Inodoro 1,00 Und 29.053,00 29.053,00

Punto A.F. Ducha 1,00 Und 34.761,00 34.761,00

Punto A.F. Lavadora 1,00 Und 31.820,00 31.820,00

Punto A.F. Lavadero 1,00 Und 31.820,00 31.820,00

Unión PVCP 1/2" 3,00 Und 5.910,00 17.730,00 Válvula de registro 1/2" 2,00 Und 77.240,00 154.480,00 Tubería PVCP 1/2" 10,00 m 9.500,00 95.000,00 Tanque de 1000 litros 1,00 Und 292.350,00 292.350,00

APARATOS COCINA

3.806.343,00

Lavaplatos con griferia 1,00 Und 223.123,00 223.123,00 Estufa 4 puestos gas 1,00 Und 480.400,00 480.400,00 Mesón cocina / lavamanos 1,00 Und 1.610.020,00 1.610.020,00 Nevera 1,00 Und 1.199.900,00 1.199.900,00 Juego de ollas 12 piezas 1,00 Und 292.900,00 292.900,00

APARATOS BAÑO

1.286.581,00

Lavadero 1,00 Und 260.120,00 260.120,00 Mesón de baño madera 1,00 Und 230.450,00 230.450,00 Griferia y sifón lavamanos 1,00 Und 147.500,00 147.500,00 Inodoro 1,00 Und 324.732,00 324.732,00 Ducha con griferia 1,00 Und 113.528,00 113.528,00 Accesorios para baño 1,00 Und 210.251,00 210.251,00

VALOR TOTAL APROXIMADO VIVIENDA 2 BARRAS 83' 105' 886

1955 de 2019: Establece que el precio máximo para la Vivienda de Interés Social Rural (VISR) equivale a 135 salarios mínimos, es decir 137´022´300 millones de pesos.

REPRESENTACIÓN VISUAL

PASARELA PRINCIPAL Y CONTEXTO

REPRESENTACIÓN VISUAL ZAGUÁN-COMERCIO-ESPACIO PÚBLICO

REPRESENTACIÓN VISUAL

REPRESENTACIÓN VISUAL MÓDULOS SOCIALES

F RENDER HABITACIÓN PRINCIPAL

REPRESENTACIÓN VISUAL

MÓDULO PRIVADO HABITACIÓN PRINCIPAL

REPRESENTACIÓN VISUAL MÓDULO HABITACIÓN SECUNDARIA

1 2

Estudiando, analizando y valorando un territorio y una comunidad en términos socio económicos, socioespaciales y físico ambientales, se puede llegar a plantear una arquitectura que respete, exalte y potencie los elementos propios de la región y sea una herramienta de construcción y fortalecimiento de su identidad, su historia y su cultura.

La vivienda debe ser entendida no como una unidad física que se termina en un momento determinado sino como un proceso es decir, debe tener la capacidad de transformarse y adaptarse a las necesidades cambiantes de los habitantes y su entorno por medio de un diseño modular, flexible y progresivo.

CONCLUSIONES

Es indispensable el papel que cumple tanto la sostenibilidad como la productividad en el diseño de la vivienda ya que representan una gran ventaja en términos económicos y ambientales Aquí se resalta: 1 la materialidad local, 2. aprovechamiento de los recursos naturales, 3. el carácter semi público de la vivienda mediante espacios comerciales y de encuentro (ingresos) 4. la reforestación del manglar que favorece la vida acuática, la actividad pesquera y las relaciones con el paisaje 5 actividad agrícola

Es de gran importancia plantear estrategias desde una visión completa e integral de la vivienda permitiendo mejorar la accesibilidad, habitabilidad, bienestar social y calidad de vida de las personas que la habitan con proyección en el tiempo.

Finalmente, luego del desarrollo investigativo y proyectual, se llega a 4 conclusiones

Godoy, C ¨Habitar sobre el manglar¨ 2018 https://expeditiorepositorio utadeo edu co/ bitstream/handle/20 500 12010/3839/Camil a%20Godoy%20 %20Tesis%20de%20grado.pdf?sequence=1&i sAllowed=y

¨Planes Municipales Integrales Para Urabᨠ, Universidad EAFIT y Gobernación de Antioquia, 2014, https://www eafit edu co/centros/urbam/a rticulos

publicaciones/SiteAssets/Paginas/planes integrales

municipales/urbam%20_eafit_pmi_uraba pdf Mosquera, V MODELO HABITACIONAL SOSTENIBLE ENFOCADO EN LA EDUCACIÒN AMBIENTAL DEL TERRITORIO. TURBO ANTIOQUIA http://polux.unipiloto.edu.co:8080/0000392 0 pdf

Vivienda palafítica sostenible en Turbo. Antioquia, 2020 https://issuu com/cartillasinvestigacion/do cs/vivienda_palaf_tica_sostenible_en_turbo

Asentamientos informales en los manglares, Turbo Antioquia¨ , Universidad EAFIT, 2019. PDF https://turboantioquia micolombiadigital gov co/sites/turboantioquia/content/files/000 083/4104_acuerdo 022 del 2012 pot oficial aprobado por el concejo municipal.pdf

ECONOMÍA Y CONFLICTO ARMADO: AFECTACIONES EN EL MUNICIPIO DE TURBO ANTIOQUIA 2004 2014 https://repository.usta.edu.co/bitstream/ha ndle/11634/18801/2019camilalopez.pdf?seq uence=5&isAllowed=y

Alcaldía Municipal de Turbo Antioquia. (2012). Antioquia Información General Recuperado el 17 de Marzo de 2017, de http://www turboantioquia gov co/informaci on_general.shtml

Consejo municipal para la gestión del riesgo de desastres¨ , Alcaldía Municipal de Turbo, William Palacio https://repositorio gestiondelriesgo gov co/ bitstream/handle/20 500 11762/28745/Turb o_PMGRD.pdf?sequence=2&isAllowed=y

¨

Turbo Anfibio, Una propuesta sostenible para rehabitar el mangle, Julián Gómez, https://issuu.com/juliandavidgomezescude ro/docs/turbo_anfibio_pdf_web

¨

Ruta del Pescador¨ , María Camila Salazar, 2020

https://repository usta edu co/handle/11634 /30542

Plan de Ordenamiento Territorial, Turbo, 2012 https://turboantioquia.micolombiadigital.gov co/sites/turboantioquia/content/files/000 083/4104_acuerdo 022 del 2012 pot oficial aprobado por el concejo municipal.pdf

Ramirez, O ¨Deforestación del ecosistema de manglar por asentamiento urbano no planificado en zona urbana municipio turbo¨ , https://repository.unad.edu.co/bitstream/ha ndle/10596/21576/71789685.pdf?sequence= 1&isAllowed=y

¨Perfil Municipio de Turbo¨ Microsoft Word TURBOV2 doc (univalle edu co)

(2014) Perfil Productivo del Municipio Turbo by PNUD Colombia Issuu

¨Perfil socioeconómico de la subregión del Urabá , 20 3Perfil Uraba_Oct14.pdf (camaramedellin.com.co)

Pérez. O (2019) Propuesta de prototipo y agrupación de vivienda para el reasentamiento del barrio pescadores en turbo, antioquia¨ https://repository ugc edu co/bitstream/han dle/11396/5586/monografia_07 12 03%20%282%29.pdf?sequence=1&isAllowed= y

Fotos barrio Los Pescadores https://es wikiloc com/rutas senderismo/pescadores turbo 60743785/photo 40473686

Escobar, J (2019) Pesca artesanal Turbo https://www.radionacional.co/cultura/en turbo tambien se vive de la pesca artesanal

Universidad Eafi, ¨PLAN MUNICIPAL INTEGRAL (PMI) EN EL GOLFO DE URABÁ¨ http://www humboldt org co/images/pdf/n aturaleza_urb/4 infraestructura urbana ecologica.pdf

Ocampo, A (2020) Vivienda palafítica sostenible en Turbo¨https://issuu com/cartillasinvestigaci on/docs/vivienda_palaf_tica_sostenible_en_ turbo

Basombrio, I (2015) Vivir del Manglar Urbano https://issuu.com/isabelbasombrio/ docs/lab_ii_libro_manglar_final

Calderón. C (2017) El conocimiento tradicional de los pescadores artesanales del municipio de Turbo Antioquia como alternativa al desarrollo https://bibliotecadigital udea edu .co/bitstream/10495/14040/1/CalderonCrist hian_2017_ConocimientoTradicionalPescador es.pdf

Referente 1: https://www.archdaily.co/co/912225/protot ipo de vivienda rural sostenible y productiva en colombia por fp arquitectura

Referente 2: https://www.archdaily.co/co/975725/aldea navarro un prototipo de vivienda social rural sostenible para reasentar familias de vocacion productiva en colombia

Referente 3: https://www archdaily co/co/770937/estud iantes construyen trilogia de viviendas experimentales para enfrentar la hiperurbanizacion en africa
