Universidad La Salle Escuela de Arquitectura Taller de Proyecto Alan Daniel Salazar Proy. Centro Médico Ferreyra

PLANIMETRIA

PROYECTO HOSPITAL GENERAL FERREYRA VILLASEÑOR

ALAN DANIEL PLANIMETRIA

ALAN DANIEL PLANIMETRIA A4 1 A5 1 A5 2 A4 2 A A B B C C D D E E F F G G H H I I J J 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 6.00 11.00 11.00 11.00 11.00 10.36 10.20 10.20 9.92 90.68 11.01 11.00 11.00 11.00 11.00 11.00 11.00 10.30 87.31 3.88 10.40 6.72 4.02 2.45 3.53 6.01 4.55 9.88 2.88 4.65 3.11 4.65 5.22 2.88 3.58 3.12 4.00 1.88 4.30 10.30 10.08 3.63 3.88 2.97 4.15 2.98 1.94 5.93 10.15 2.86 0.50 3.82 5.00 5.00 3.56 3.47 4.50 1.87 3 3 1 1 2 2 3 3 4 4 HOSPITALIZACION HOSPITALIZACION BAÑO BAÑO SEPTICO SEPTICO ROPERIA SEPTICO SEPTICO BAÑO BAÑO CONTROL ENFERMERAS CONTROL ENFERMERAS CONTROL ENFERMERAS HOSPITALIZACION CURACIONES AISLADOS AISLADOS AISLADOS SEPTICO CUNEROS SANITARIOS SALA DE ESPERA HOSPI TRABAJO DE PARTO RECUPERACIÓN SEPTICO ROPA SUCIA LAVADO CAMILLAS RECEPCIÓN MATERIAL SUCIO LAVADO INSTRUMENTOS GUARDA MATERIAL SEPTICO ROPA SUCIA LAVADO CAMILLAS RECEPCIÓN MATERIAL SUCIO LAVADO INSTRUMENTOS GUARDA MATERIAL VESTIDOR ROPERIA CIRCULACION NEGRA CIRCULACION BLANCA CIRCULACION GRIS QUIROFANO QUIROFANO RECUPERACIÓN SALA DE LABOR SALA DE EXPULSIÓN PUERPERIO INMEDIATO PUERPERIO INMEDIATO CIRCULACION GRIS CIRCULACION GRIS TRIAJE CONTROL AREA DE CHOQUE DESCONTA MINACIÓN ESTACION DE CAMILLAS CONSULTORIO DE VALORACIÓN BECARIO C.M LAVADO DE CAMILLAS ASEO SEPTICO SANITARIO PERSONAL SUB/SEYE ALMACEN HEMATOLO GIA MEDIO DE CULTIVO DISTRIBU CION DE MUESTRA AUTOCLA VE DISTRIBUCION DE MUESTRAS TOMA DE MUESTRAS ARCHIVO SANITARIO GUARDA MATERIAL TOMOGRAFIA SALA RAYOS X RESONANCIA MAGNETICA VESTIDOR ARCHIVO CUARTO OSCURO SALA DE DISPARO VESTIDOR LAVADO DISTRIBUCIÓN SUB/SEYE ALMACEN SANITARIO PERSONAL ASEO ENCARGA DO DE SERVICIO RECEPCION HOSPITALIZACIÓN CONTROL ENFERMERAS INFANTIL INFANTIL INFANTIL ROPERIA CONTROL ENFERMERAS TALLER DE MANTENIMIENTO CUARTO DE MAQUINAS BAÑOS PERSONAL LAVANDERIA CONTROL MANTENIM AREA DE DESPACHO MORTUORIO ALMACEN COCINA AREA DE COEDORES SANITARIOS OFI, DIETETI OFI, ADMINI CONTADOR PAPELERIA SALA DE JUNTAS OFICINA DIRECTOR SECRETARIA DIRECTOR AULA CAPACITACIÓN ADMINISTRATIVA SANITARIOS SANITARIOS AULA AULA BIBLIOTECA| BODEGA SECRE OFICINA GF ENSE ASEO SANITARIO FARMACIA C. ASEO SANITARIO SANITARIO SANITARIO SALUD MENTAL ENTREVISTA FAMILIA DIETISTA EMI ENFERMERA MATERNO INFANTIL SALA DE ESPERA RECEPCION SALA DE ESPERA RECEPCION ESTOMATOL OGO AREA DE ASISTENCIA ASISTENCIA MEDICA SALUD DEL TRABAJADOR OFICINA EPIDEMOLOGO JEFE DE ENFERMERAS CUBICULO ENTREVISTAS TRABAJO SOCIAL MEDICINA FAMILIAR MEDICINA FAMILIAR ACCESO ACCESO ACCESO ACCESO ACCESO ACCESO ACCESO ACCESO ACCESO ANDADOR ANDADOR ANDADOR APOYO SECRETARIAL OFICINA MEDICO ADMINISTRATI VO JARDIN INTERIOR CIRCULACION GRIS CIRCULACION NEGRA TRANSFER TRANSFER VESTIDOR TRANSFER TRANSFER CIRCULACION NEGRA SALA DE ESPERA ACCESO Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo Alan Daniel Salazar Villaseñor Proy. Centro Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha. NORTENORTE Planta General 1:200 ARQ 1 PLANTA GENERAL

ALAN DANIEL PLANIMETRIA 1 1 A A B B C C D D 5 5 6 6 7 7 8 8 3 3 4 4 TRABAJO DE PARTO RECUPERACIÓN SEPTICO ROPA SUCIA LAVADO CAMILLAS RECEPCIÓN MATERIAL SUCIO LAVADO INSTRUMENTOS GUARDA MATERIAL SEPTICO ROPA SUCIA LAVADO CAMILLAS RECEPCIÓN MATERIAL SUCIO LAVADO INSTRUMENTOS GUARDA MATERIAL VESTIDOR ROPERIA CIRCULACION NEGRA CIRCULACION BLANCA CIRCULACION GRIS QUIROFANO QUIROFANO RECUPERACIÓN SALA DE LABOR SALA DE EXPULSIÓN PUERPERIO INMEDIATO PUERPERIO INMEDIATO CIRCULACION GRIS CIRCULACION GRIS AREA DE CHOQUE DESCONTA MINACIÓN ESTACION DE CAMILLAS BECARIO C.M LAVADO DE CAMILLAS ASEO SEPTICO SANITARIO PERSONAL CIRCULACION GRIS CIRCULACION NEGRA TRANSFER TRANSFER VESTIDOR TRANSFER TRANSFER CIRCULACION NEGRA 11.00 11.00 3.00 5.06 2.24 2.24 5.84 2.00 3.63 6.79 1.56 2.21 2.89 2.30 3.80 3.25 4.50 2.36 2.89 2.10 4.15 3.10 4.47 2.02 Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo I Alan Daniel Salazar Villaseñor Proy. Centro Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha. NORTENORTE Planta de Cirugía y Toco-C 1:100 ARQ 7 PLANTA DE CIRUGÍA Y TOCO CIRUGÍA 100 A14 Particular Cirugia

CORTE 1 . 1

CORTE 2 . 2

CORTE 3 . 3

ALAN DANIEL PLANIMETRIA 0.00 Piso 0.00 Piso 3.50 Plafon 3.50 Plafon 5.00 Losa Acero 5.00 Losa Acero 5.30 Murete 5.30 Murete A B C D E F G H J 6.00 11.00 11.00 11.00 11.00 10.36 10.20 10.20 9.92 90.68 3 3 1 1 2 2 3 3 4 4 0.00 Piso 0.00 Piso 3.50 Plafon 3.50 Plafon 5.00 Losa Acero 5.00 Losa Acero 5.30 Murete 5.30 Murete A B C D E F G H J 6.00 11.00 11.00 11.00 11.00 10.36 10.20 10.20 9.92 90.68 3 3 1 1 2 2 0.00 Piso 0.00 Piso 3.50 Plafon 3.50 Plafon 5.00 Losa Acero 5.00 Losa Acero 5.30 Murete 5.30 Murete 1 2 3 4 5 6 7 8 9 10.30 11.00 11.00 11.00 11.00 11.00 11.00 11.01 87.31 A3 Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo I Alan Daniel Salazar Villaseñor Proy. Centro Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha. NORTENORTE Cortes 1,2,3 1:200 ARQ 2 200 A2 1 Sección 1 1 200 A2 2 Sección 200 A2 3 Sección 3

CORTE ACCESO URGENCIAS CORTE QUIROFANO

ALAN DANIEL PLANIMETRIA 0.00 Piso 0.00 Piso 3.50 Plafon 3.50 Plafon 5.00 Losa Acero 5.00 Losa Acero 5.30 Murete 5.30 Murete 1 2 3 4 5 6 7 8 9 10.30 11.00 11.00 11.00 11.00 11.00 11.00 11.01 87.31 -12.90 Inicio cimentación -12.90 Inicio cimentación 0.00 Piso 0.00 Piso 3.50 Plafon 3.50 Plafon 5.00 Losa Acero 5.00 Losa Acero 5.30 Murete 5.30 Murete 1 2 3 4 5 6 7 8 9 10.30 11.00 11.00 11.00 11.00 11.00 11.00 11.01 87.31 0.00 Piso 0.00 Piso 3.50 Plafon 3.50 Plafon 5.00 Losa Acero 5.00 Losa Acero 5.30 Murete 5.30 Murete 1 1 8 9 3.95 0.36 9.79 4.26 2.46 11.01 20.74 0.00 Piso 0.00 Piso 3.50 Plafon 3.50 Plafon 5.00 Losa Acero 5.00 Losa Acero 5.30 Murete 5.30 Murete 6 3.85 7.13 10.98 Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo I Alan Daniel Salazar Villaseñor Proy. Centro Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha. NORTENORTE Cortes 4,5,6,7 Varias ARQ 3 200 A3 Sección 4 200 A3 Sección 5 100 A3 Sección 6 1 100 A3 Sección 7

CORTE 4 . 4

CORTE 5 . 5

FACHADA ESTE

FACHADA NORTE

ALAN DANIEL PLANIMETRIA 0.00 Piso 0.00Piso 3.50 Plafon 3.50Plafon 5.00 Losa Acero 5.00Losa Acero 5.30 Murete 5.30Murete 1 2 3 4 5 6 7 8 9 -12.90 Inicio cimentación -12.90Inicio cimentación 0.00 Piso 0.00Piso 3.50 Plafon 3.50Plafon 5.00 Losa Acero 5.00Losa Acero 5.30 Murete 5.30Murete A B C D E F G H I J 3 3 1 1 2 2 3 3 -12.90 Inicio cimentación -12.90Inicio cimentación 4 4 15.89 Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo

Centro

NORTE

4 200 A4 1 Este 200 A4 2 Norte

Alan Daniel Salazar Villaseñor Proy.

Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha.

Fachadas Norte y Este 1:200ARQ

FACHADA OESTE

ALAN DANIEL PLANIMETRIA 0.00 Piso 0.00Piso 3.50 Plafon 3.50Plafon 5.00 Losa Acero 5.00Losa Acero 5.30 Murete 5.30Murete 1 2 3 4 5 6 7 8 9 -12.90 Inicio cimentación -12.90Inicio cimentación 0.00 Piso 0.00Piso 3.50 Plafon 3.50Plafon 5.00 Losa Acero 5.00Losa Acero 5.30 Murete 5.30Murete A B C D E F G H J 3 3 1 1 2 2 3 3 -12.90 Inicio cimentación -12.90Inicio cimentación 4 4 Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo Alan Daniel Salazar Villaseñor Proy. Centro Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha. NORTE 1 200 A5 1 Oeste 1 200 A5 2 Sur Fachadas Sur y Oeste 1:200ARQ 5

FACHADA SUR PRINCIPAL

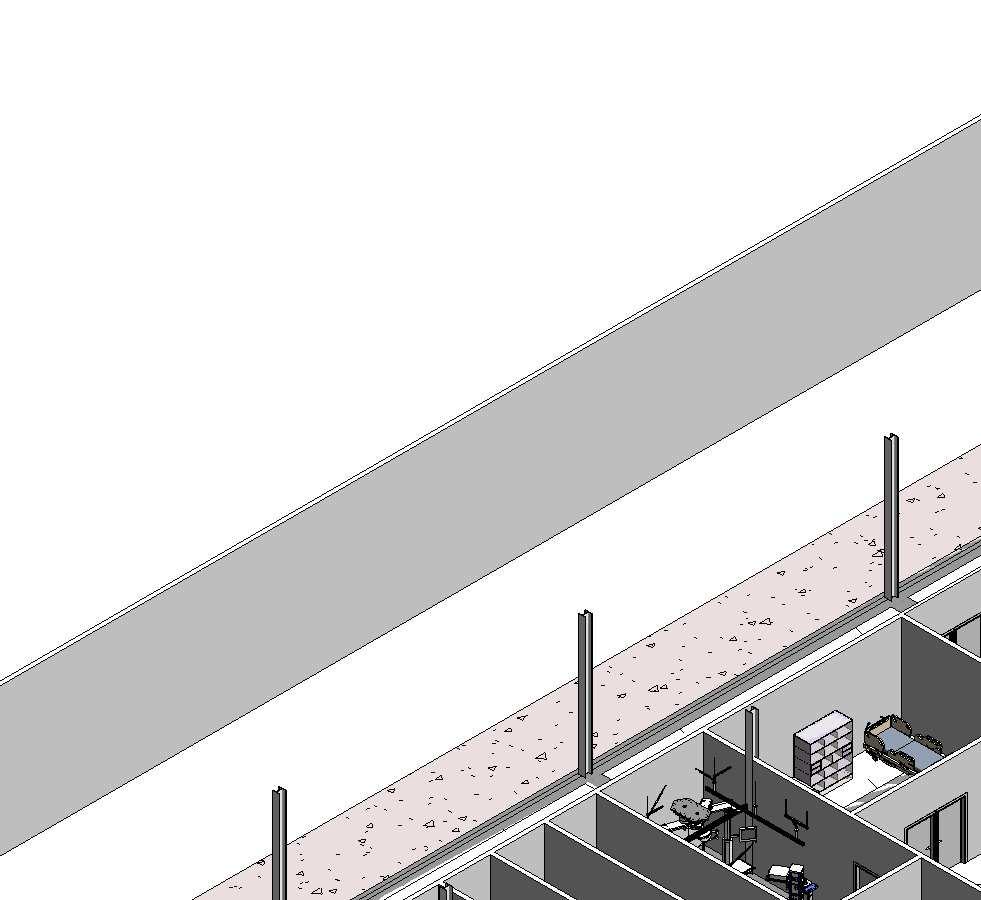

PERSPECTIVA DOS PUNTOS

ALAN DANIEL PLANIMETRIA

Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo

Alan Daniel Salazar Villaseñor Proy. Centro Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha. A9 Corte perspectiva

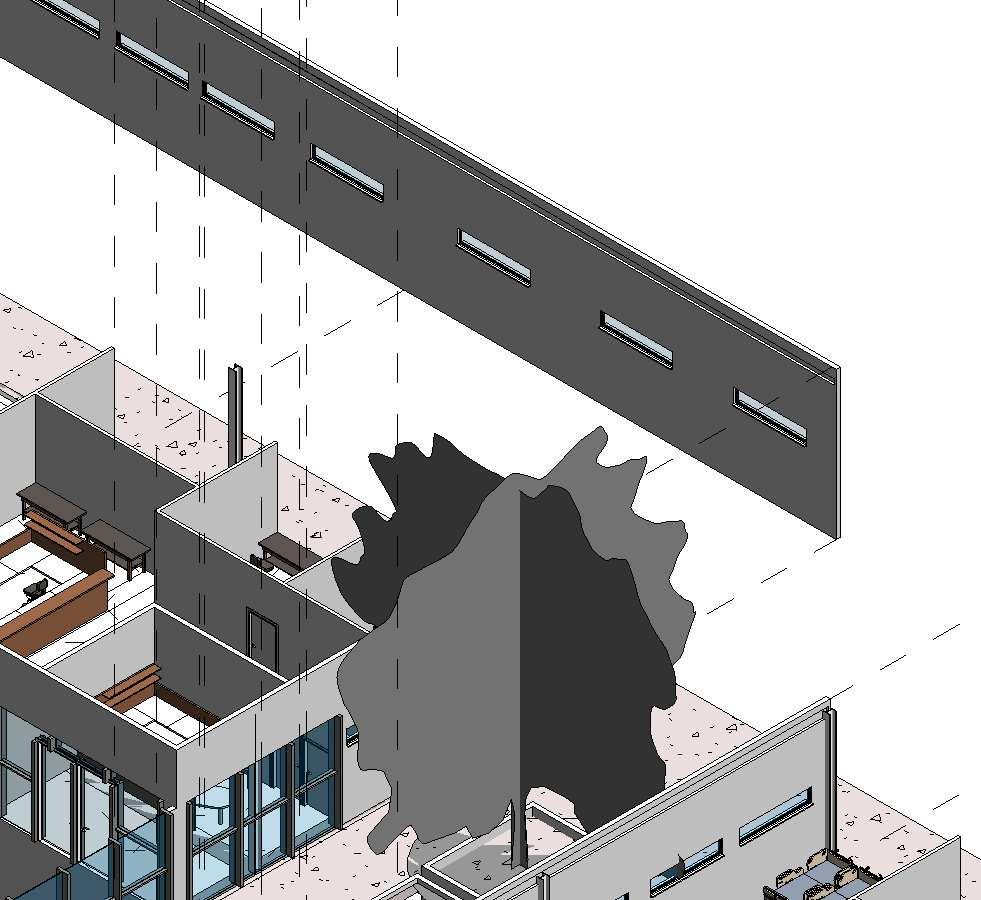

NORTE Perpectiva y corte fugado S/N P 1 CORTE EN PERSPECTIVA

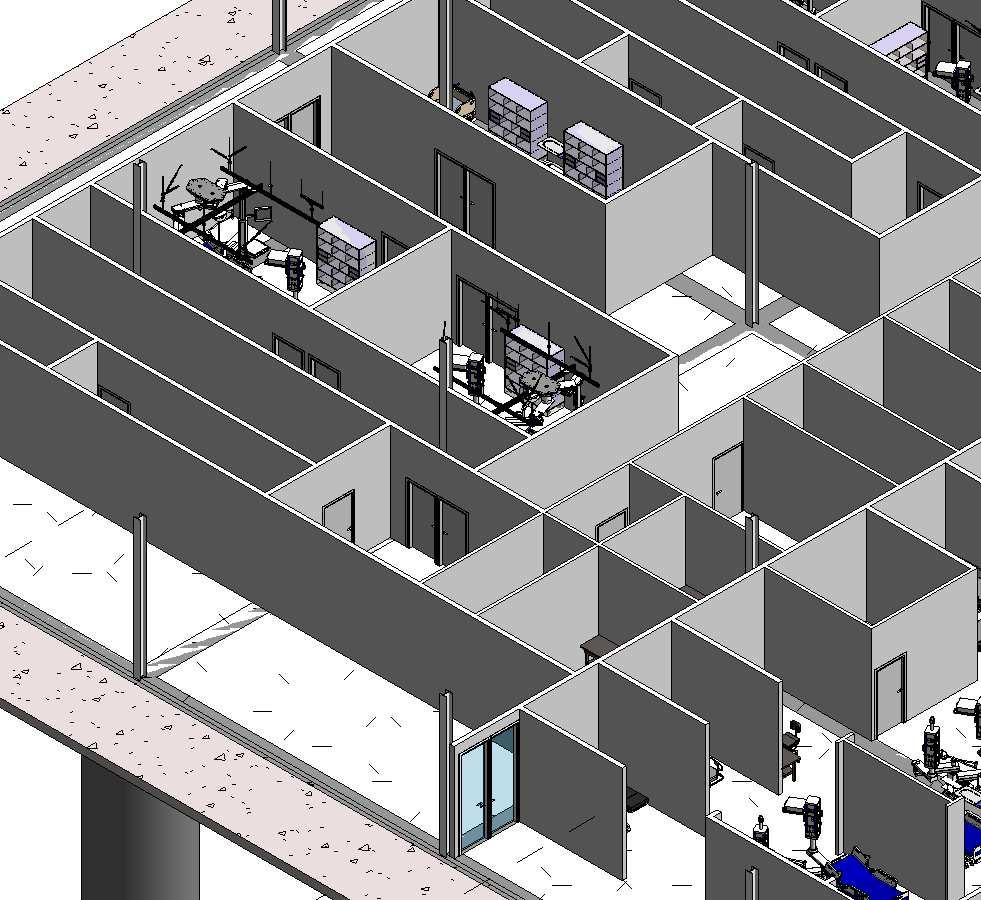

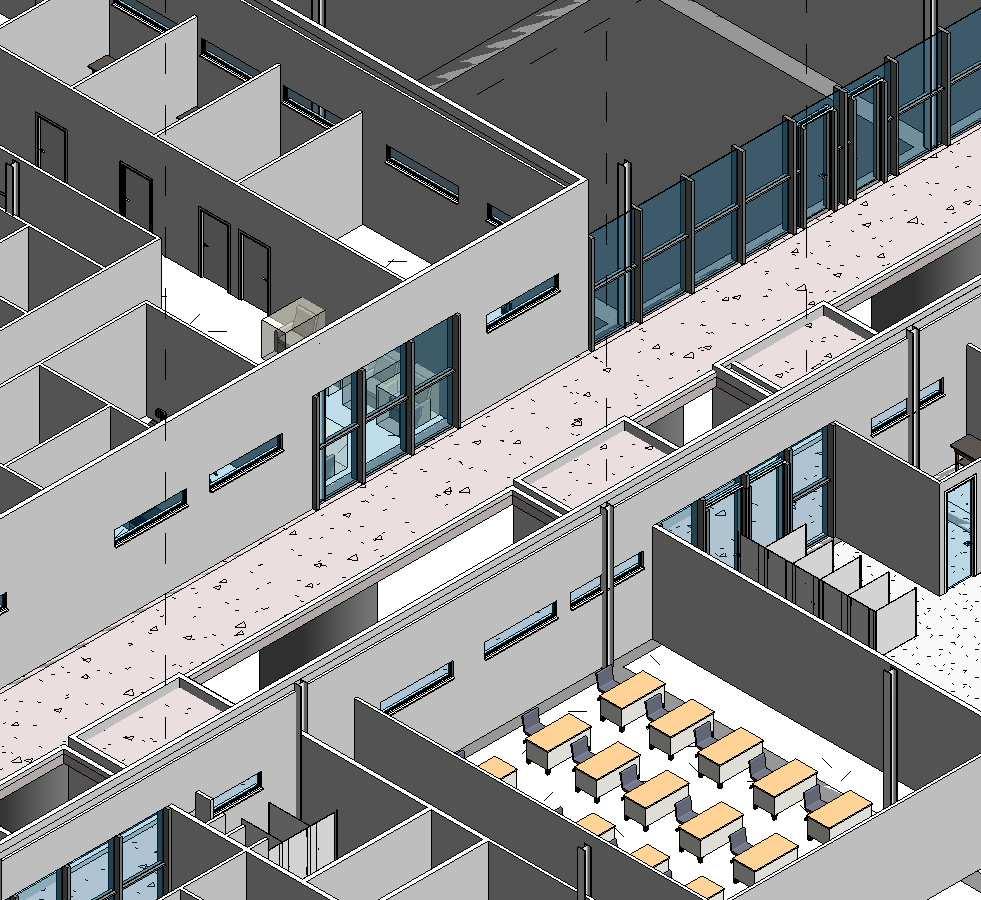

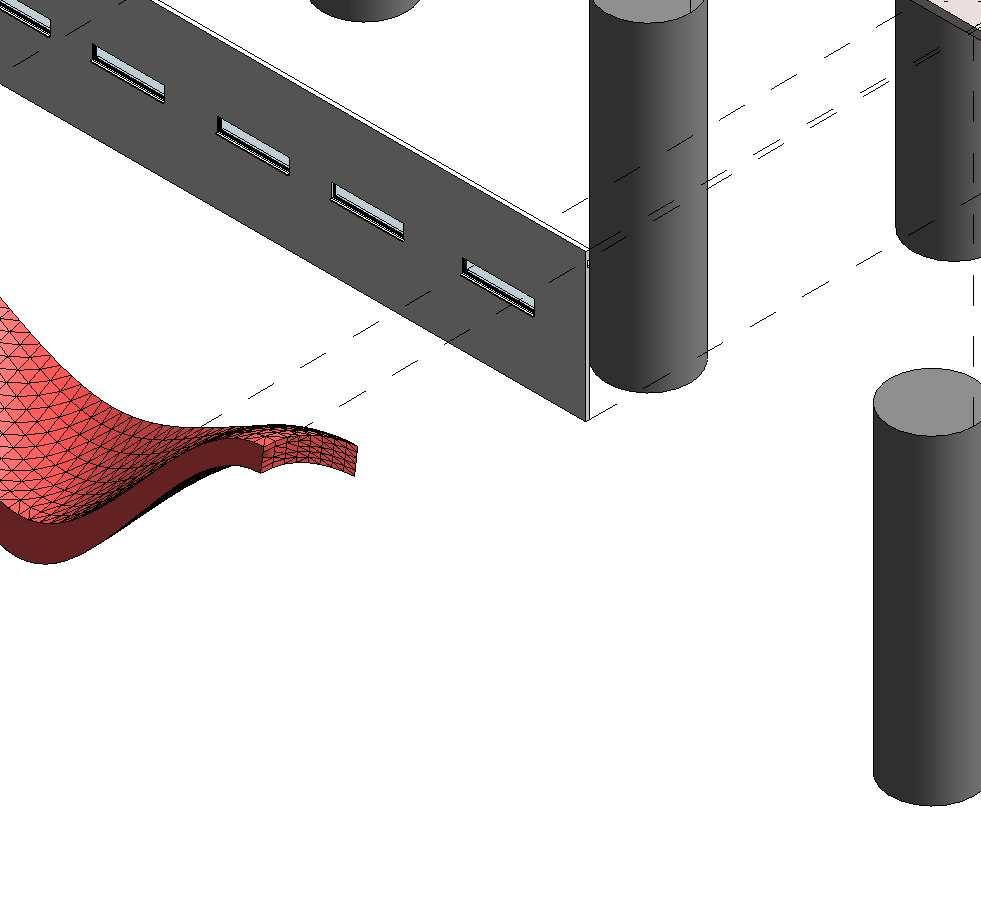

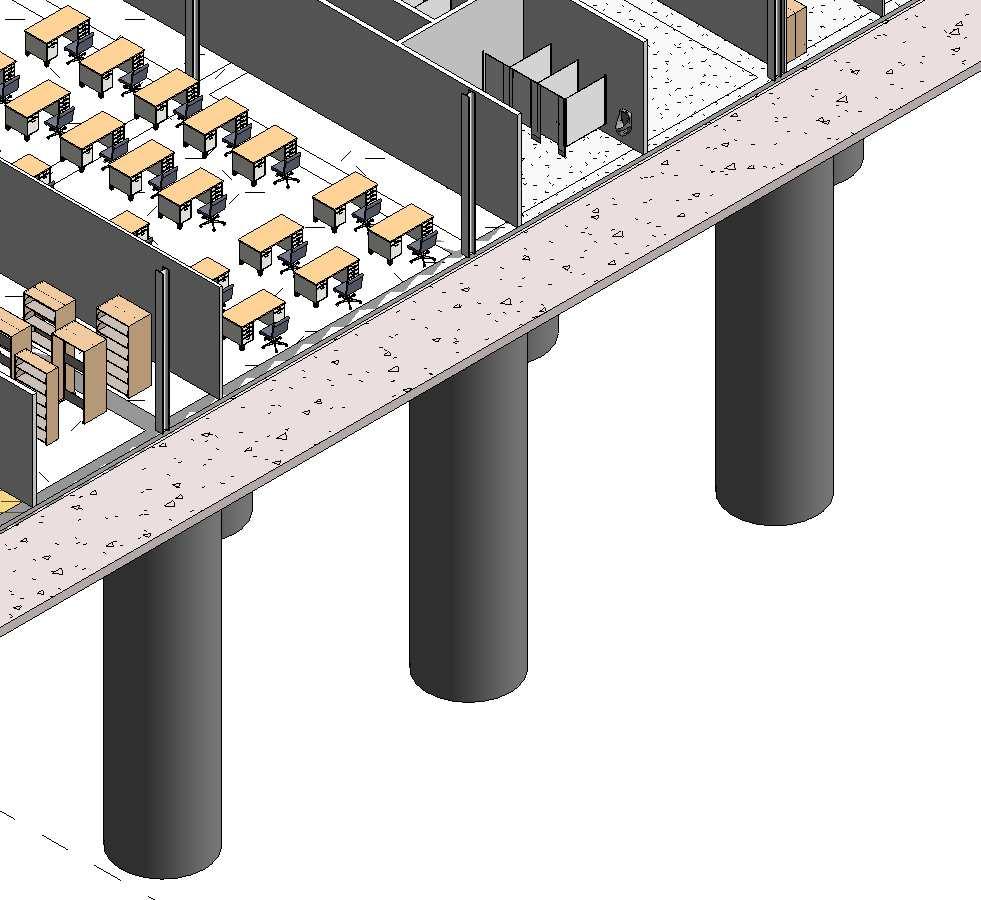

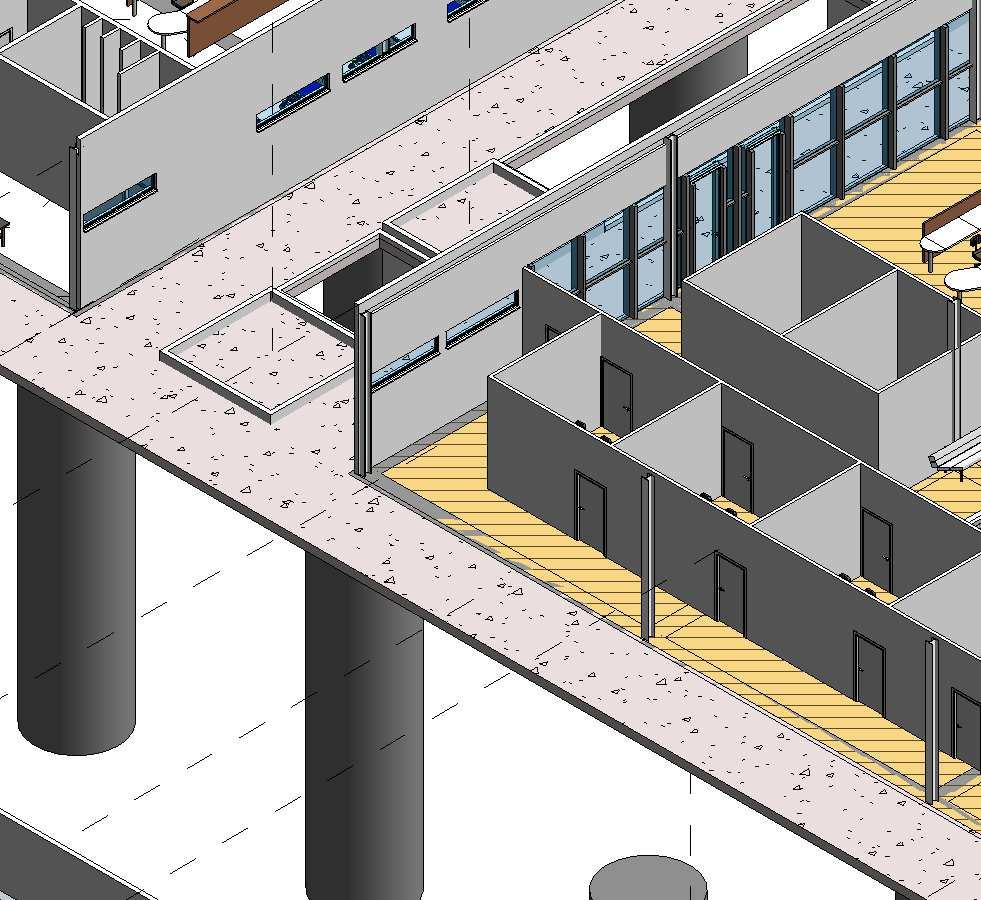

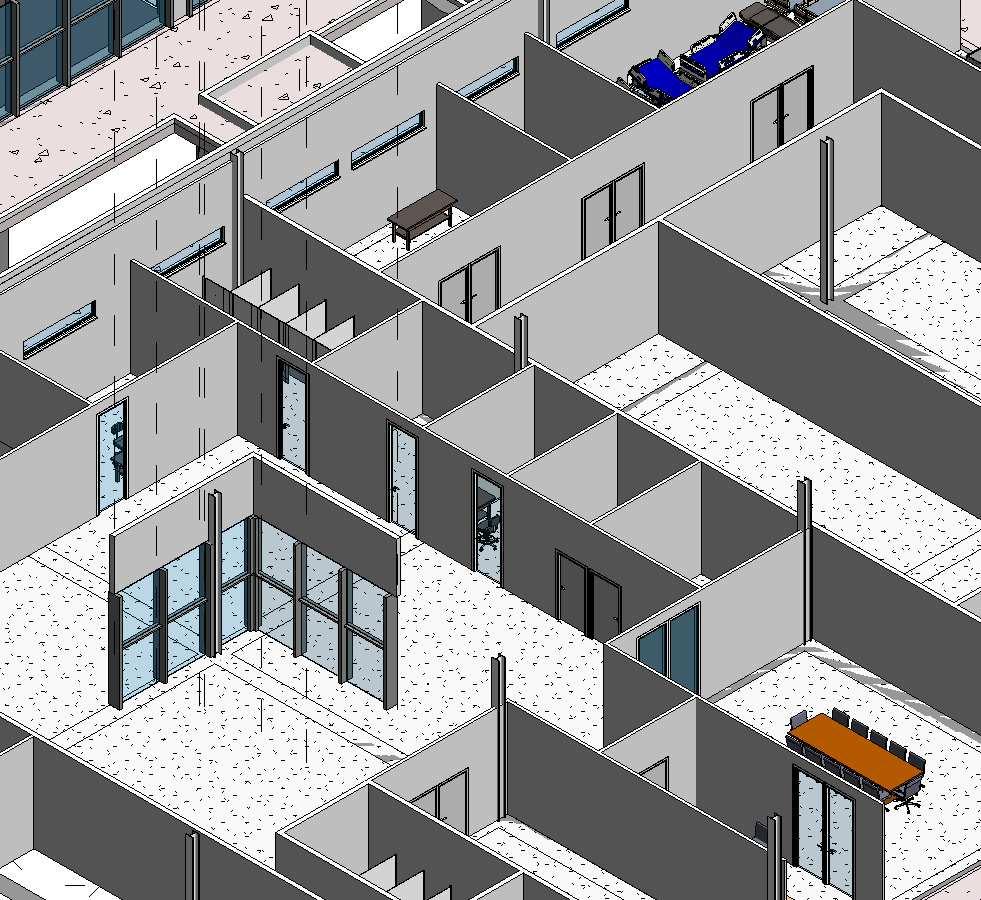

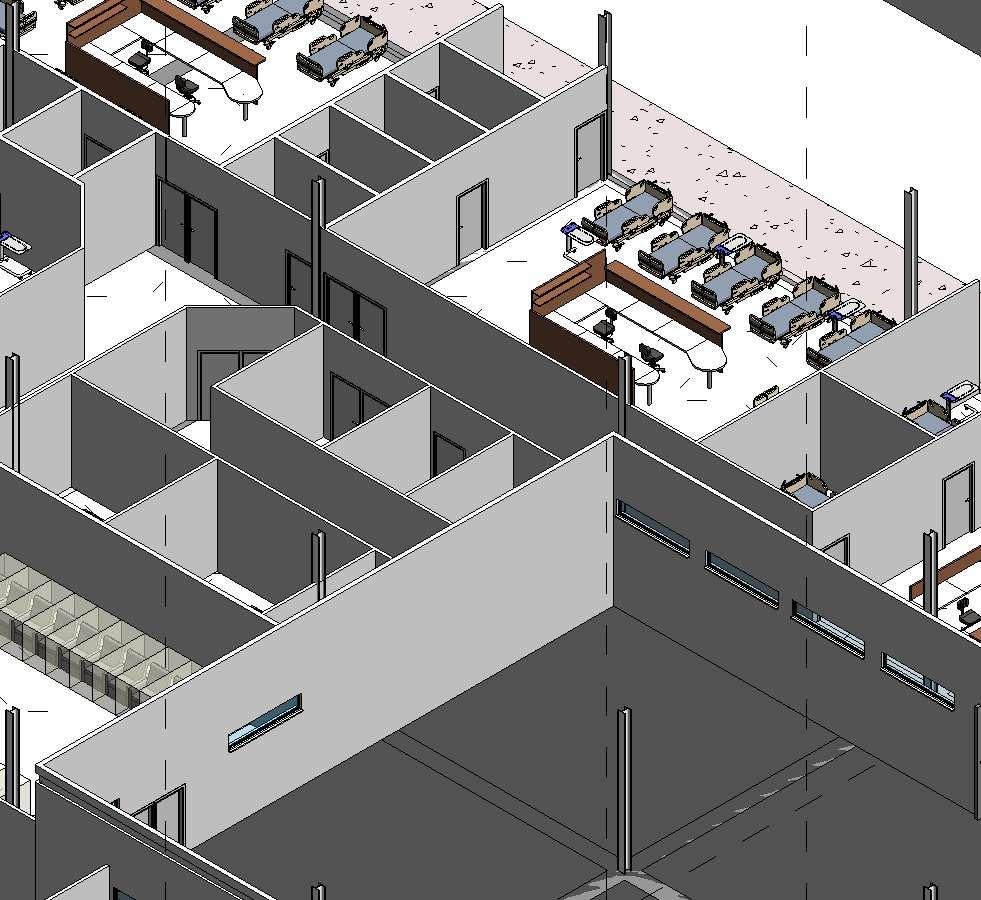

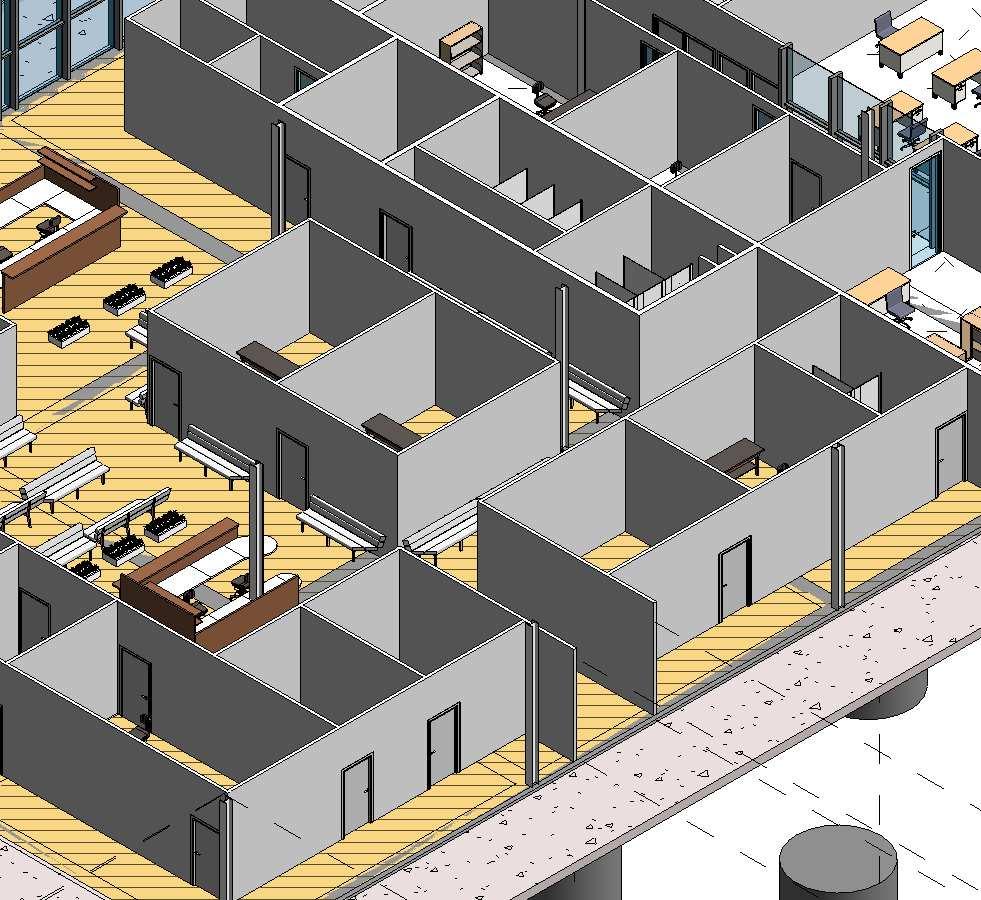

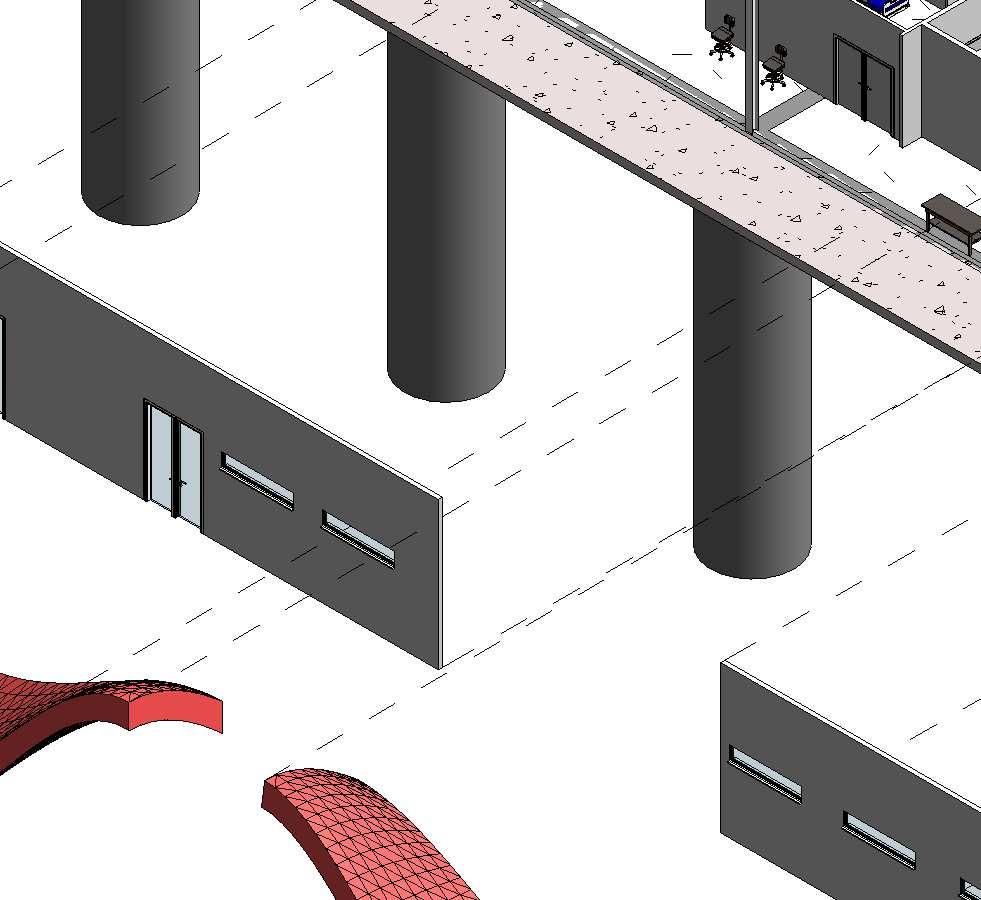

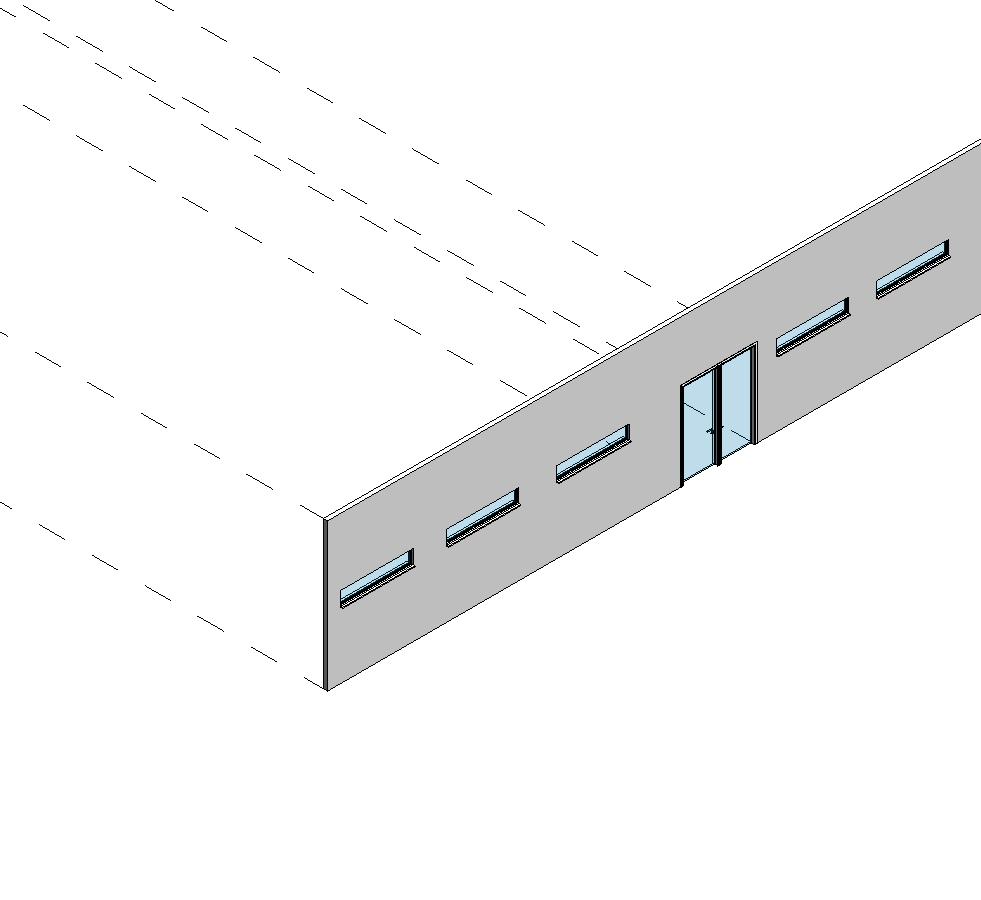

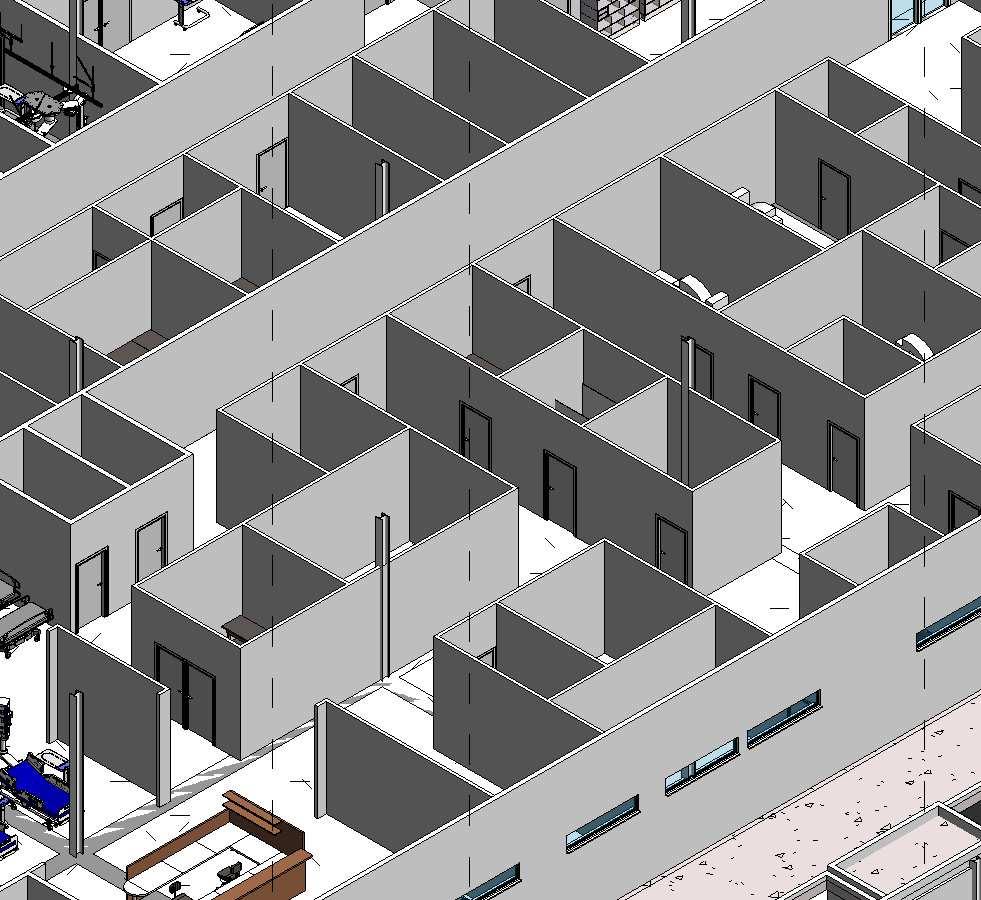

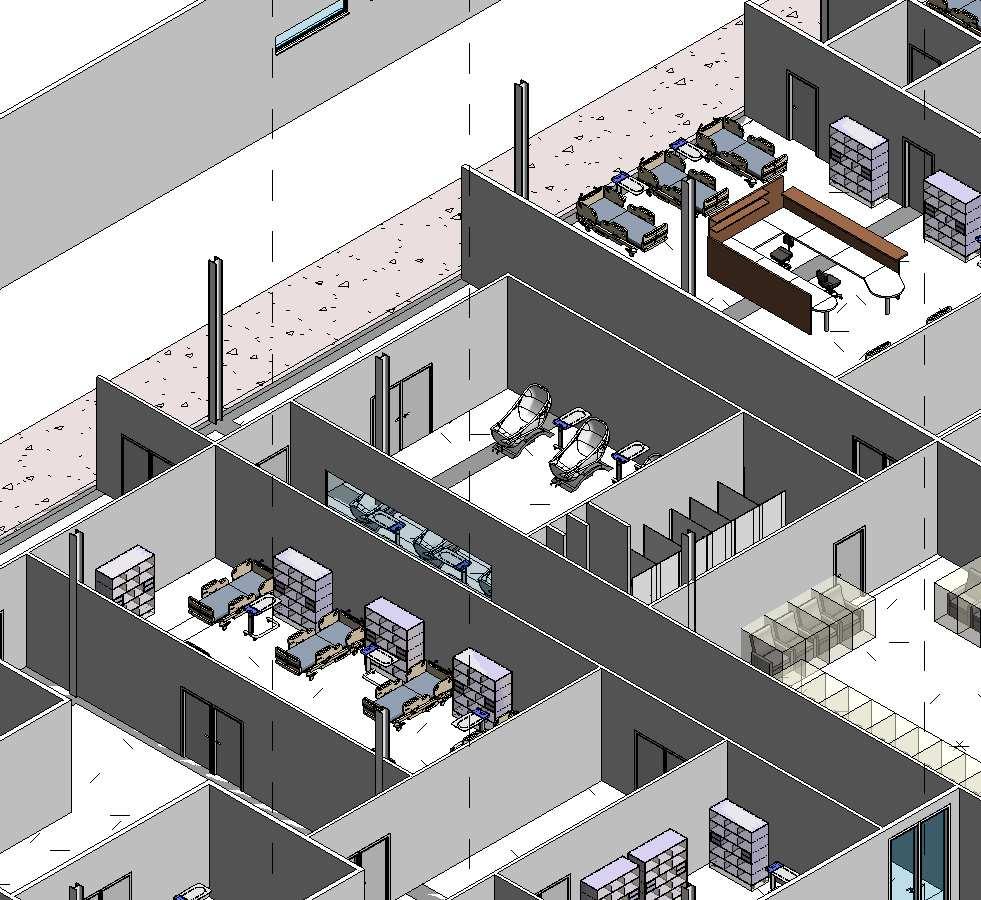

ALAN DANIEL PLANIMETRIA Nota De Revisión Universidad La Salle Morelia Escuela de Arquitectura y Diseño Taller de Proyecto Ejecutivo Alan Daniel Salazar Villaseñor Proy. Centro Médico Villaseñor y Ferreyra Cont. Tipo. Escala. Fecha. NORTE A10 1 VISTA ESQUEMATICA Isometrico explotado 1:300P 2 DIAGRAMA EXPLOSIVO

EDIFICIO HÍBRIDO

PLANIMETRIA

ALAN DANIEL EDIFICIO HÍBRIDO

4 3 2 1 A B C D E

PLANTA COMERCIAL Y DE ACCESO AL EDIFICIO ESCALA GRÁFICA

DANIEL EDIFICIO HÍBRIDO SUBE SUBE 1 3 5 10 0 5

38.00 8.00 8.00 8.00 8.00 1.21 5.60 8.00 7.90 38.00 8.00 8.00 8.00 8.00 17.02 3.62 6.31 11.30 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 TIENDA ANCLA ACCESO ACCESO LOCAL N. 1 LOCAL N. 2 LOCAL N. 3 LOCAL N. 4 LOCAL N. 5 LOCAL N. 6 LOCAL N. 7 LOCAL N. 8 LOCAL N. 9 SANITARIOS HOMBRES SANITARIOS MUJERES LOCAL N.10 LOCAL N.11 KIOSKO KIOSKO ELEVADORES

ALAN

3.00 5.30 3.00 11.00 5.28 3.00 3.00 5.50 UNIVERSIDAD LA SALLE MORELIA ESCUELA DE ARQUITECTURA Y DISEÑO GRAFICO DIGITAL TALLER DE PROYECTO EJECUTIVO I ALUMNO: ALAN DANIEL SALAZAR VILLASEÑOR FECHA: 24/11/22 PROYECTO: EDIFICIO HIBRIDO NANA NORTE OBSERVACIONES: PLANTA ACCESO EDIFICIO ESCALA 1:100 TIPO: ARQUITECTONICO A-01

5 4 3 2 1 A B C D E

PLANTA DEPARTAMENTOS PISO 7

ALAN DANIEL EDIFICIO HÍBRIDO 1 3 5 10 0

DEPARTAMENTO 90M2 N.P.T +- 0.00 DEPARTAMENTO 90M2 N.P.T +- 0.00 DEPARTAMENTO 120M2 N.P.T +- 0.00 DEPARTAMENTO 120M2 ELEVADORES N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 HABITACIÓN HABITACIÓN HABITACIÓN HABITACIÓN COMEDOR SALA BAÑO BAÑO BAÑO BAÑO SANITARIO CUARTO DE SERVICIO CUARTO DE SERVICIO COCINA 32.00 32.00 8.00 8.00 8.00 8.00 8.00 8.00 8.27° VACIO VACIO N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 HABITACIÓN HABITACIÓN HABITACIÓN HABITACIÓN COMEDOR SALA BAÑO BAÑO BAÑO BAÑO SANITARIO CUARTO DE SERVICIO CUARTO DE SERVICIO COCINA N.P.T +- 0.00 N.P.T +- 0.00 N.P.T - 0.15 HABITACIÓN BAÑO BAÑO CUARTO DE SERVICIO COCINA 8.00 8.00 N.P.T +- 0.00 N.P.T - 0.15 BAÑO BAÑO CUARTO DE SERVICIO COCINA DEPARTAMENTO 90M2 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 N.P.T - 0.15 COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COMEDOR SALA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA COCINA CUARTO DE SERVICIO CUARTO DE SERVICIO CUARTO DE SERVICIO CUARTO DE SERVICIO CUARTO DE SERVICIO CUARTO DE SERVICIO

BAJA SUBE

ESCALA GRÁFICA

COMEDOR SALA N.P.T - 0.15 COMEDOR SALA N.P.T +0.00 N.P.T0.15 HABITACIÓN BAÑO HABITACIÓN N.P.T - 0.15 COMEDOR SALA N.P.T +0.00 N.P.T0.15 HABITACIÓN N.P.T +- 0.00 HABITACIÓN COMEDOR SALA N.P.T - 0.15 COMEDOR SALA VACIO VACIO VACIO VACIO UNIVERSIDAD LA SALLE MORELIA ESCUELA DE ARQUITECTURA Y DISEÑO GRAFICO DIGITAL TALLER DE PROYECTO EJECUTIVO I ALUMNO: ALAN DANIEL SALAZAR VILLASEÑOR FECHA: 24/11/22 PROYECTO: EDIFICIO HIBRIDO NANA NORTE OBSERVACIONES: DEPARTAMENT MODELO 2 ESCALA 1:100 TIPO: ARQUITECTONICO A-03

DANIEL EDIFICIO HÍBRIDO

8.00 8.00 8.00 8.00 32.00 8.00 8.00 8.00 8.00 32.00 ELEVADORES BAJA SUBE 0.72° 1 3 5 10 0 ESCALA

OFICINAS

VACIO VACIO N.P.T - 0.15 N.P.T - 0.15 SANITARIOS HOMBRES SANITARIOS MUJERES N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 SALA DE JUNTAS CENTRO DE TRABAJO CENTRO DE TRABAJO OFICINA OFICINA N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 N.P.T +- 0.00 GRÁFICA CUARTO DE MANTENIMIENTO VACIO N.P.T - 0.15 N.P.T - 0.15 SANITARIOS HOMBRES SANITARIOS MUJERES CUARTO DE MANTENIMIENTO VACIO SALA DE JUNTAS SALA DE JUNTAS SALA DE JUNTAS UNIVERSIDAD LA SALLE MORELIA ESCUELA DE ARQUITECTURA Y DISEÑO GRAFICO DIGITAL TALLER DE PROYECTO EJECUTIVO I ALUMNO: ALAN DANIEL SALAZAR VILLASEÑOR FECHA: 24/11/22 PROYECTO: EDIFICIO HIBRIDO NANA NORTE OBSERVACIONES: PLANTA OFICINAS ESCALA 1:100 TIPO: ARQUITECTONICO A-5.1

ALAN

5 4 3 2 1 A B C D E

GRÁFICA

COOWORK PISO 4

FACHADA SUR

ESCALA GRÁFICA

ALAN DANIEL EDIFICIO HÍBRIDO

5 1 4 3 2 32.00 8.00 8.00 8.00 8.00 N.P.T.+9.00 N.P.T.+4.50 N.P.T.+13.50 N.P.T.+18.00 N.P.T.+21.50 N.P.T.+25.00 N.P.T.+28.50 N.P.T.+32.00 N.P.T.+-00.00 3.50 3.50 3.50 3.50 4.50 4.50 4.50 4.50 NANA TOWER NANA TOWER 1 3 5 10 0

UNIVERSIDAD LA SALLE MORELIA ESCUELA DE ARQUITECTURA Y DISEÑO GRAFICO DIGITAL TALLER DE PROYECTO EJECUTIVO I ALUMNO: ALAN DANIEL SALAZAR VILLASEÑOR FECHA: 24/11/22 PROYECTO: EDIFICIO HIBRIDO NANA NORTE OBSERVACIONES: FACHADA SUR ESCALA 1:100 TIPO: ARQUITECTONICO A-7.1

A B C D E

FACHADA ESTE

ALAN DANIEL EDIFICIO HÍBRIDO

32.00 8.00 8.00 8.00 8.00

3.50 3.50 3.50 3.50 4.50 4.50 4.50 4.50 1 3 5 10 0 ESCALA

N.P.T.+9.00 N.P.T.+4.50 N.P.T.+13.50 N.P.T.+18.00 N.P.T.+21.50 N.P.T.+25.00 N.P.T.+28.50 N.P.T.+32.00 N.P.T.+-00.00 UNIVERSIDAD LA SALLE MORELIA ESCUELA DE ARQUITECTURA Y DISEÑO GRAFICO DIGITAL TALLER DE PROYECTO EJECUTIVO I ALUMNO: ALAN DANIEL SALAZAR VILLASEÑOR FECHA: 24/11/22 PROYECTO: EDIFICIO HIBRIDO NANA NORTE OBSERVACIONES: FACHADA ESTE ESCALA 1:100 TIPO: ARQUITECTONICO A-7.4

GRÁFICA

4 3 2 1 A B C D E

Sistema estructural

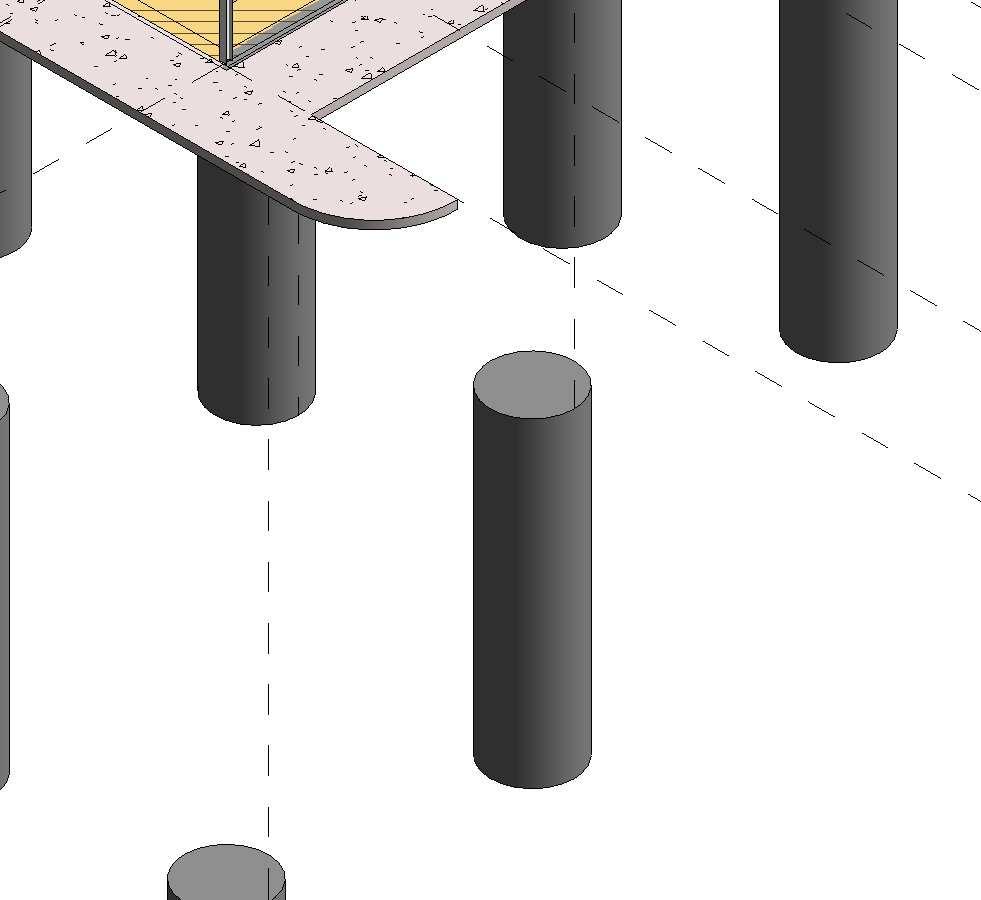

Cimentación: mediante pilas de cimentación de concreto reforzado y muros millan perimetral en zona de sotano

PLANO DE CIMENTACION

PILAS

ALAN DANIEL EDIFICIO HÍBRIDO C.T P-1 5

32.00 8.00 8.00 8.00 8.00 32.00 8.00 8.00

3.003.00 1.40 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 0.60 3.00 3.00 0.60 4.80 4.00 4.00 4.00 4.00 4.00 4.00 4.00 4.00 0.60 PILAS DE CIMENTACIÓN Armado en planta Concreto f´c= 350 kg/cm2 recubrimiento de 5cm Zuncho del numero 3 de diametro 5 de 100 cm 30 varillas del numero 8 distancia de 100 CM SE 100CM

sobre estrato resistente de espesor minimo de 2 mts. S/E Las varillas seran fy 4200 kg/cm2 Los traslapes seran de 40 diametro SE EØ3@10CM EØ3@15CM EØ3@20CM EØ3@10CM EØ3@15CM

DE CIMENTACIÓN Profundidad de desplanto según el estudio de mecnica de suelo

Refuerzo por momento negativo Varillas Ø 6 Recubrimiento de Poliestireno 40x40x20 Profundidad de desplante enconcordancia con e lestudio de Mec. Suelos MURO MILLAN 1 3 5 10 0

Refuerzo por momento positivo 8 Varillas Ø 7 Recubrimiento de 5 cm 2.80 100CM ? P-2 P-3 P-2 P-2 P-2 P-2 P-2 P-2 P-1 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-3 P-1 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-1 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-2 P-2 T-1 CT-1 CT-2 CT-1 CT-2 CT-1 CT-2 CT-1 CT-2 CT-1 CT-2 CT-1 CT-2 CT-1 CT-2 CT-1 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-1 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 CT-2 100CM 100CM PILA-1 PILA-2 PILA-3 0.05 0.05 0.05 COLUMNA COLUMNA CONTRATRABE PILA DE CIMENTACIÓN ENTREPISO ENTREPISO MURO MILLAN CORTE B-B´ B´ B UNIVERSIDAD LA SALLE MORELIA ESCUELA DE ARQUITECTURA Y DISEÑO GRAFICO DIGITAL TALLER DE PROYECTO EJECUTIVO I ALUMNO: ALAN DANIEL SALAZAR VILLASEÑOR FECHA: 24/11/22 PROYECTO: EDIFICIO HIBRIDO NANA NORTE OBSERVACIONES: PLANO DE CIMENTACIÓN ESC 1:100 TIPO: ESTRUCTURAL EST-01

ESCALA GRÁFICA
