Aurora III R290 PRO
Gebrauchsanleitung 7, 9, 12 kW
Ihr zuverlässiger Spezialist für Wärmepumpen
adlar.de
Willkommen bei deiner Adlår-Wärmepumpe! Herzlichen Glückwunsch zu deiner Entscheidung für
einfach an oder schreib uns eine E-Mail – wir helfen dir
nachhaltiges Heizen. Damit du das Maximum aus
gerne.
deiner Wärmepumpe herausholst, haben wir eine kurze und leicht verständliche Bedienungsanleitung für dich
Vielen Dank, dass du dich für die Adlår Wärmepumpe
zusammengestellt. Lass uns gleich loslegen!
entschieden hast. Wir sind überzeugt, dass du viel Freude an dieser komfortablen und energieeffizienten
Flüsterleise im Betrieb:
Lösung haben wirst – das ganze Jahr über!
Genieße eine ruhige und entspannte Atmosphäre zuhause! Deine Adlår Wärmepumpe arbeitet extrem
Herzliche Grüße,
leise – so kannst du dich ungestört erholen, konzentriert
dein Adlår Team
arbeiten oder einfach ruhig schlafen, ganz ohne störende Geräusche. .
Pflegetipps: Damit deine Wärmepumpe immer in Topform bleibt, befolge einfach ein paar Grundregeln: Reinige regelmäßig den Schmutzfilter. Halte die Außenseite der Pumpe frei von Schmutz und Hindernissen. Für eine professionelle Wartung steht dir das Adlår-Team jederzeit zur Verfügung.
Brauchst du noch Hilfe? Hast du Fragen oder kommst irgendwo nicht weiter? Unser Support-Team ist gerne für dich da. Ruf uns
Bleibe auf dem Laufenden: Unsere Wärmepumpen werden ständig weiter-
entwickelt. Ergänzende Infos oder neue Anleitungen findest du jederzeit in der neuesten Version des Handbuchs – online über unsere Website oder ganz einfach per QR-Code auf deinem Gerät.
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
IN ENTWICKLUNG
Inhaltsverzeichnis Vorwort Inhaltsverzeichnis ......................................................................................................................... 3 Was ist eine Wärmepumpe ...............................................................................................................................................................................................
4
Vorteile einer Wärmepumpe
.....................................................................................................................................................................................
4
...........................................................................................................................................................................................................
4
...........................................................................................................................................................................................................................
6
Sicherheitshinweise Allgemeines Sicherheitszonen Definitionen
.............................................................................................................................................................................................................................................. 7
Funktion des Systems
............................................................................................................................................................................................................. 8
Einfluss des Raumthermostats .................................................................................................................................................................................... 8 Systemübersicht Prozessschema – Bivalent (Hybrid)
..................................................................................................................................................................
10
Prozessschema – All Electric ..........................................................................................................................................................................................
11
Prozessschema – Warmwasser-Wärmepumpe ................................................................................................................................
12
Display & Bedienung Display-Übersicht ............................................................................................................................................................................................................................. 13 Allgemeine Bedienung
......................................................................................................................................................................................................... 14
Benutzereinstellungen Menü Zone 1Zone2.WW
..........................................................................................................................................................................................................
16
Wetterkompensation
.............................................................................................................................................................................................................
17
Stiller Modus .............................................................................................................................................................................................................................................
18
Abwesenheitsmodus
.............................................................................................................................................................................................................
19
WLAN-Einstellungen ......................................................................................................................................................................................................................
19
Information & Analyse Verbrauchsübersicht
.............................................................................................................................................................................................................
20
...............................................................................................................................................................................................................................................
21
Kühlkurven ..................................................................................................................................................................................................................................................
22
Bedienung über die Adlår-App
.............................................................................................................................................................................
23
.............................................................................................................................................................................................................
24
..........................................................................................................................................................................................................................................
24
Heizkurven
Wartung & Service Allgemeine Wartung Frostgefahr
System befüllen und entlüften Wartungsvertrag
..............................................................................................................................................................................
25
..........................................................................................................................................................................................................................
26
Störungsanalyse Störungsanalyse ..............................................................................................................................................................................................................................
27
Abmessungen AURORA III – Pro 7 und 9 .......................................................................................................................................................
30
Spezifikationen
...........................................................................................................................
Konformitätserklärung
32
.............................................................................................................
34
Impressum ...................................................................................................................................
35
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
ALGEMEEN
WAS IST EINE WÄRMEPUMPE
SICHERHEITSHINWEISE
Eine Wärmepumpe ist ein nachhaltiges System,
Sicherheit geht immer vor. Unsere Wärmepumpen
das Energie aus der Außenluft bezieht, um dein
sind so entwickelt, dass sie zuverlässig und leicht zu
Haus zu heizen oder zu kühlen. Anstatt direkt
bedienen sind. Trotzdem ist die richtige Installation
Energie für Wärme zu verbrauchen, transportiert die
und Handhabung entscheidend, damit alles sicher
Wärmepumpe Wärme mithilfe eines Kältemittels und
und optimal läuft.
eines Kompressors. Dies führt zu einem Wirkungsgrad, der bis zu viermal höher ist als bei herkömmlichen
Bitte lies dieses Handbuch sorgfältig durch, bevor du
Heizsystemen. Dadurch sparst du Energie und
die Wärmepumpe in Betrieb nimmst, und halte dich
reduzierst den CO2-Ausstoß.
an die Sicherheitshinweise. Wartung und Service dürfen ausschließlich von
DER VORTEIL EINER WÄRMEPUMPE
qualifizierten Fachleuten durchgeführt werden.
Eine Wärmepumpe ist mehr als nur eine effiziente
So schützt du nicht nur dein Zuhause, sondern auch
Art zu heizen und zu kühlen; sie ist eine kluge Wahl
dich und deine Familie – für viele Jahre sorgenfreies
für die Zukunft. Indem sie Energie aus der Natur
Heizen.
nachhaltig nutzt, hilft eine Wärmepumpe nicht
4
nur, deinen Wohnkomfort zu steigern, sondern
Falls während des Betriebs ungewöhnliche
auch deine Energiekosten zu senken. So verbindest
Situationen auftreten – etwa seltsame Geräusche,
du komfortables Wohnen mit Umweltschutz und
Geruch, Rauch, Überhitzung, Stromleck oder Brand
investierst gleichzeitig in eine grünere Zukunft für die
– schalte sofort den Strom ab und kontaktiere
nächsten Generationen.
umgehend unseren Kundendienst.
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
VEILIGHEID
Beachte die folgenden Sicherheitshinweise: Installation:
Wärmepumpe. Stelle sicher, dass sich keine
Lass die Wärmepumpe immer von einem zertifizierten
Gebäudeöffnungen, elektrisches Schaltmaterial und
Fachmann installieren, um die korrekte Funktion und
brennbare Materialien in der Nähe der Wärmepumpe
Sicherheit zu gewährleisten. Eine unsachgemäße
befinden.
Installation kann Sicherheitsunfälle zur Folge haben oder die Leistung der Wärmepumpe beeinträchtigen. Belüftung: Sorge für ausreichende Belüftung um die
Drehende Teile:
Wärmepumpe, um die Effizienz zu gewährleisten.
Stecke keine Finger oder Gegenstände in den Belüftungsbereich. Entferne niemals die
Elektrische Sicherheit:
Lüfterabdeckung, wenn die Stromversorgung
Das Gerät muss elektrisch durch einen
eingeschaltet ist.
Fehlerstromschutzschalter und einen Leitungsschutzschalter oder eine Kombination davon
Abschalten:
(Fehlerstromschutzschalter-Leitungsschutzschalter-
Die Wärmepumpe darf in einer Umgebung mit
Kombination) abgesichert werden. Es muss auch
einer Temperatur unter 0 °C niemals vollständig
ordnungsgemäß geerdet sein.
ausgeschaltet werden. Wenn sie aufgrund eines Stromausfalls oder anderer Umstände längere Zeit
Wartung:
außer Betrieb ist, wird empfohlen, das Systemwasser
Es ist notwendig, die Wärmepumpe gemäß den
abzulassen und die Stromversorgung auszuschalten.
Anweisungen regelmäßig zu warten. Eine gute Wartung ist unerlässlich, um sicherzustellen, dass
Einstellungen:
die Wärmepumpe ordnungsgemäß und korrekt
Die Betriebsparameter der Wärmepumpe und
funktioniert.
die eingestellten Werte der Sicherheitseinrichtung wurden vom Hersteller ausgewählt. Benutzer dürfen
Kältemittel:
die eingestellten Werte nicht willkürlich ändern oder
Vermeide den Kontakt mit dem Kältemittel und
eine Sicherheitseinrichtung kurzschließen. Solche
öffne niemals die Kältemittelleitungen. Dies
Handlungen können zu einer Beschädigung der
darf nur von einem speziell dafür zertifizierten
Wärmepumpe führen.
Fachmann durchgeführt werden. Beim Eingriff in den Kältemittelkreislauf, um Reparaturen durchzuführen
Ende der Lebensdauer:
oder für andere Zwecke, müssen herkömmliche
Lass die Wärmepumpe von einem zertifizierten
Verfahren angewendet werden.
Fachmann abklemmen und entsorgen.
Sichere Umgebung: Beachte die Sicherheitszone einer R290-
ENTFLAMMBAR
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
SORGFÄLTIG LESEN
PROFESSIONELLES RECYCLING
5
SICHERHEITSZONEN
1m
1m
= Veiligheidszone
1m
6
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
DEFINITIONEN
Definitionen . COP (Coefficient of Performance): Das Verhältnis
ist die Temperatur des Heizungswassers, das
zwischen der abgegebenen Wärme- oder
aus dem Abgabesystem (z. B. Heizkörper oder
Kühlenergie und der verbrauchten elektrischen
Fußbodenheizung) zur Wärmepumpe zurückfließt.
Energie. Ein COP von 5 bedeutet zum Beispiel, dass
Diese Temperatur ist wichtig, da eine niedrigere
die Pumpe 5-mal so viel Energie abgibt, wie sie
Rücklauftemperatur für eine höhere Effizienz der
verbraucht.
Wärmepumpe sorgt.
. SCOP (Seasonal Coefficient of Performance):
. Modulierende Wärmepumpe: Eine Wärmepumpe,
Durchschnittliche Effizienz über eine vollständige
die ihre Kapazität an den Bedarf anpassen kann,
Heizperiode. SCOP berücksichtigt Schwankungen der
anstatt nur ein- und auszuschalten. Dies erhöht die
Außentemperatur.
Effizienz und verlängert die Lebensdauer..
. Kältemittel: Die Flüssigkeit/das Gas im System, das
. Pufferspeicher: Ein Speicher für erwärmtes Wasser,
Wärme durch Verdampfung und Kondensation
der Temperaturschwankungen verhindert und einen
aufnimmt und abgibt.
stabilen Betrieb des Systems gewährleistet.
. Kompressor: Der Teil der Wärmepumpe, der das
. Bypass-Regelung / AVDO: Die AVDO ist ein
Kältemittel komprimiert, wodurch die Temperatur
Differenzdruckregler, der dafür sorgt, dass der
steigt und Wärme freigesetzt wird.
Druckunterschied in den Leitungen nicht zu hoch wird, wenn Absperrventile im System geschlossen
. Kondensator: Wärmetauscher, in dem das
werden (z. B. thermostatische Heizkörperventile). Die
Kältemittel kondensiert und die aufgenommene
AVDO öffnet automatisch einen Bypass, wenn der
Wärme an das Heizsystem des Hauses abgibt.
Druck zu hoch wird, wodurch der Wasserdurchfluss aufrechterhalten und die Zirkulation des Systems
. Verdampfer: Das Bauteil, in dem das Kältemittel
gewährleistet wird.
verdampft und die Umgebungswärme (Luft, Boden oder Wasser) aufnimmt. . Heizkurve: Die Beziehung zwischen der Außentemperatur und der gewünschten Vorlauftemperatur des Heizsystems. Wird verwendet, um das System optimal einzustellen. . Vorlauftemperatur: Die Temperatur des Heizwassers, das von der Wärmepumpe zum Abgabesystem (wie Heizkörper oder Fußbodenheizung) fließt. . Rücklauftemperatur: Die Rücklauftemperatur
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
7
FUNKTION
Funktion des Systems
in Kombination mit der dynamischen Heizkurve. In
Die Aurora III Wärmepumpe ist mit einem
die Außentemperatur und passt die Vorlauftemperatur
Pumpenprogramm ausgestattet, das die
entsprechend an. Bei der Aurora III wird zusätzlich auch
Zirkulationspumpe regelmäßig einschaltet. Dies hilft,
das Signal des Raumthermostats berücksichtigt.
klassischen Systemen reagiert die Heizkurve nur auf
ein Festsetzen der Pumpe zu verhindern, insbesondere bei längeren Stillständen, wie in der Sommerzeit.
So funktioniert’s:
Durch dieses regelmäßige Einschalten bleibt die
•
Der Thermostat misst kontinuierlich die aktuelle Innentemperatur.
Zirkulationspumpe in gutem Zustand und die Effizienz •
des Systems wird gewährleistet. Es ist eine wichtige
Er vergleicht diese mit der gewünschten SollTemperatur.
Funktion, um sicherzustellen, dass die Wärmepumpe •
optimal funktioniert, unabhängig von den saisonalen
Weicht die tatsächliche Temperatur ab, gibt er ein Signal an die Wärmepumpe.
Nutzungsmustern. Was die Aurora III besonders macht, ist, dass sie mit
Beispiele:
einer dynamischen Heizkurve arbeitet. Im Gegensatz
•
Wenn es durch Sonneneinstrahlung oder
zu einer festen Heizkurve passt sich die dynamische
Kaminfeuer schneller warm wird als erwartet:
Heizkurve flexibel an verschiedene Faktoren an, wie
-> Der Thermostat meldet dies, und die
die gewünschte Innen- (Raum-) Temperatur und
Wärmepumpe senkt automatisch die
die Isolierung des Hauses. Das bedeutet, dass die
Vorlauftemperatur. Das spart Energie und verhindert
Wärmepumpe nicht nur auf die Außentemperatur
Überhitzung. •
achtet, sondern auch Änderungen im Wärmebedarf
Wenn die Temperatur unter den Sollwert fällt:
während des Tages berücksichtigt. So stellt sie sicher,
-> Der Thermostat fordert die Wärmepumpe auf, die
dass das System nie unnötig hart arbeiten muss, was
Vorlauftemperatur leicht anzuheben.
die Energieeffizienz erhöht und die Energiekosten senkt.
Das Ergebnis:
Kurz gesagt, die Aurora III bietet ein fortschrittliches
•
Eine perfekt ausbalancierte Wärmeverteilung
Heizsystem, das sich automatisch den
•
Stabile und angenehme Raumtemperaturen ohne Schwankungen
Wetterbedingungen und den spezifischen Bedürfnissen •
deines Hauses anpasst. Das sorgt nicht nur für ultimativen Komfort, sondern auch für eine optimale
Maximaler Komfort bei gleichzeitig minimalem Energieverbrauch
Rendite deines Energieverbrauchs, sodass du sowohl Die Kombination aus Raumthermostat + dynamischer
nachhaltig als auch komfortabel heizen kannst.
Heizkurve macht dein System besonders smart – es sorgt für mehr Wohnkomfort und noch effizienteres,
Einfluss des Raumthermostats
nachhaltigeres Heizen.
Der Raumthermostat spielt eine zentrale Rolle bei der Temperaturregelung in deinem Zuhause – besonders
8
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
Einstellen der Raumtemperatur .
Stelle sicher, dass deine Wärmepumpe auf eine dynamische Heizkurve eingestellt ist.
.
Die gewünschte Temperatur regelst du direkt am Raumthermostat:
WICHTIG:
Wenn du die Soll-Temperatur änderst, kann es
Gas- oder Ölheizung, die sofort mehr Leistung liefert.
mehrere Stunden dauern, bis die neue Raum-
Plane Temperaturänderungen daher rechtzeitig ein,
temperatur erreicht wird. Das liegt daran, dass
vor allem, wenn du größere Anpassungen machen
eine Wärmepumpe die Wärme gleichmäßig
möchtest.
und langsam abgibt – anders als eine klassische
Honeywell Lyric T6 .
Drücke
um die Temperatur zu ERHÖHEN.
.
Drücke
um die Temperatur zu SENKEN.
Honeywell Round . Drehe den äußeren Ring nach rechts, um die Temperatur zu ERHÖHEN. . Drehe den äußeren Ring nach links, um die Temperatur zu SENKEN.
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
9
10
GEB R AU CH SAN LEITU N G DRAFT/REVISION DATE:
06-05-2025
GvdS
N/A
DRAFTSMAN:
SCALE:
11
Adlår Castra – Aurora III
3
7
PROJECT:
2
TT
13
Final
7
19
17
DRAFTSTATUS:
1
6
Anschlussplan – Bivalent (Hybride) Keine Zonenregelung
TT
4
12
5
7
DISCRIPTION:
20
|
Hausinstallation. Der Anschluss muss mit einem Kurzschluss-, Überlastungs- und Fehlerstromschutzschalter gesichert sein.
20 Fehlerstromschutzschalter
AU RO R A I I I
19 Jån Modul
18 2-Wege-Ventil (motorisiert)
17 Rückschlagventil
16 Heizkörper mit manuellem Ventil
manuellem Ventil
15 Mischverteiler Fußbodenheizung mit
14 Heizkessel
13 Vorlaufventil
12 Notschalter
11 Rücklaufventil + Filter
10 AVDO/ Automatischer Bypass-Regler
9 Füllhahn
8 Ausdehnungsgefäß
7 Automatischer Entlüfter
6 Raumthermostat
5 Bedienungsdisplay Wärmepumpe
4 Außentemperatursensor
3 Interne Zirkulationspumpe Wärmepumpe
2 Interner Rücklauftemperatursensor
1 Wärmepumpe Adlår Castra Aurora III
NR. BESCHREIBUNG
A3
FORMAT:
01
REVISIONNUMBER:
14
AC-PID-HP-25-101
DRAFTNUMBER:
8
9
Erforderlich bei Durchlaufkessel.
10
AVDO bei einer Installation mit Nachregelung erforderlich. Der Durchfluss und die Abgabe müssen jederzeit gewährleistet sein.
18
16
16
15
SYSTEMÜBERSICHT
Prozessschema – Bivalent (Hybrid)
GEB R AU CH SAN LEITU N G DRAFT/REVISION DATE:
06-05-2025
GvdS
N/A
DRAFTSMAN:
SCALE:
13
Adlår Castra – Aurora III
3
7
PROJECT:
2
TT
14
Final
7
19
DRAFTSTATUS:
1
6
Anschlussplan – Monovalent (All-electric) Keine Zonenregelung
TT
4
15
5
7
DISCRIPTION:
20
|
Hausinstallation. Der Anschluss muss mit einem Kurzschluss-, Überlastungs- und Fehlerstromschutzschalter gesichert sein.
20 Fehlerstromschutzschalter
AU RO R A I I I
19 Jån Modul
18 Heizkörper mit manuellem Ventil
Ventil
17 Verteiler Fußbodenheizung mit manuellem
16 Heizkessel
15 Notschalter
14 Vorlaufventil
11 Manometer 12 AVDO / Automatischer Bypass-Regler 13 Rücklaufventil + Filter
10 Überdruckventil
9 Füllhahn
8 Ausdehnungsgefäß
7 Automatischer Entlüfter
6 Raumthermostat
5 Bedienungsdisplay Wärmepumpe
4 Außentemperatursensor
3 Interne Zirkulationspumpe Wärmepumpe
2 Interner Rücklauftemperatursensor
1 Wärmepumpe Adlår Castra Aurora III
NR. BESCHREIBUNG
A3
FORMAT:
01
REVISIONNUMBER:
16
PI
AC-PID-HP-25-201
DRAFTNUMBER:
11
10
12
9 8
AVDO bei einer Anlage mit Nachregelung erforderlich. Der Durchfluss und die Abgabe müssen jederzeit gewährleistet sein.
8
9
18
18
17
Prozessschema – All-electric (Vollelektrisch)
11
Prozessschema – Warmwasser-Wärmepumpenboiler
NR. BESCHREIBUNG 1 2
Intuis Edel Warmwasser-Wärmepumpe Zirkulationspumpe Boiler
3
Einlasskombination
4
Rückschlagventil
5
Warmwasserhahn
Vom Pufferspeicher
2
4 Zur Wärmepumpe
5
3
12
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
1
DISPLAY AURORA III
Display-Übersicht
ANTI VRIES FROSTSCHUTZMITTEL AUFTAU-ZYKLUS ONTDOOICYCLUS STILLER MODUS STILLE MODUS SCHEMA SCHEMA VERWARMINGSBRON HEIZQUELLE WIFI WIFI TIJD ZEIT
WETTERABHÄNGIGE REGELUNG WEERSAFHANKELIJKE REGELING URLAUBSMODUS VAKANTIEMODUS ZIRKULATIONSPUMPE EIN CIRC. POMP AAN FÜR HEIZUNG COMP.COMP. VOORVERWARMING AUSSENTEMPERATUR BUITENTEMPERATUUR INNENTEMP. LUFTFEUCHTIGKEIT BINNENTEMP. EN UND LUCHTVOCHTIGHEID (1)
DATUM DATUM MODUS MODUS(2) (2) WATERTEMPERATUUR WASSERTEMPERATUR ZONE11 ZONE STEUERUNG DER WÄRMEPUMPE AANSTURING WARMTEPOMP (3) (3) SET-TEMPERATUUR (4) SOLLTEMPERATUR (4) ZONE22 ZONE
AANPASSEN SET-TEMPERATUUR SET-TEMPERATUR ANPASSEN DHW(5) (5) DHW STATUS(6) (6) STATUS
WATERDRUK WASSERDRUCK ZONE ZONE 1 1
ERRORCODE CODE ERROR SOORT VERWARMING (7) HEIZUNGSART (7)
ZONE 22 ZONE MENU MENÜ
AN/AUS AAN/UIT
ZURÜCK TERUG
ENTER ENTER
NAVIGATIE PIJLEN
NAVIGATIONS-PFEILTASTEN
5. Es gibt eine DHW-Funktion (Warmwasser), die wir
1. Temperatur und Luftfeuchtigkeit in dem Raum, in
(fast) nicht in der Praxis verwenden: DHW:
dem dieses Display hängt.
Anti-Legionellen-Lauf: 2. Betriebsmodus: Heizen: 6. Status Wärmepumpe
Auto:
Kühlen:
a. Gelb: Wärmepumpe ist an 3. Steuerung der Wärmepumpe nach Vorlauftemperatur
b. Grün: Kompressor ist aktiv
oder gewünschter Temperatur
c. Aus: Wärmepumpe ist aus
des Raumes, in dem das Display hängt. 7. Es gibt 3 Arten von Abgabesystemen: 4. Wenn
auf dem Bildschirm erscheint, wird die
a.
Fußbodenheizung
Solltemperatur anstelle der Wassertemperatur
b.
Gebläsekonvektor
angezeigt.
c.
Heizkörper
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
13

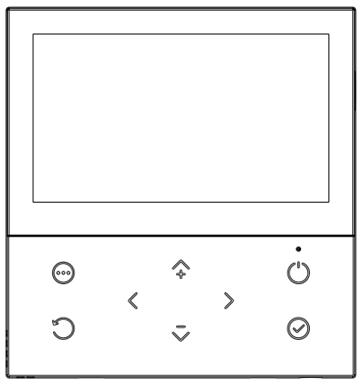

Funktion der Displaytasten
Aufbau des Menüs
Menü: Öffnet das Menü.
- Drücke
Ein/Aus: Schaltet die Wärmepumpe ein/aus.
- Drücke
um das Menü zu öffnen um durch das Hauptmenü oder
Untermenü zu scrollen Navigieren: Navigiere durch das Display und die Menüstruktur; Pass die Einstellungen
- Drücke
um zum Untermenü zu gelangen
an; Gehe zur nächsten Seite in der Menüstruktur. - Drücke
um ein Untermenü auszuwählen
Zurück: Gehe zum vorherigen Bildschirm zurück. um die Einstellung zu
- Verwende Enter: Gehe zum nächsten Schritt beim
ändern
Programmieren eines Schemas in der Menüstruktur; Bestätige eine Einstellung; Öffne ein Untermenü;
um die Einstellung zu bestätigen
- Verwende
Wechsle zu und von Elementen im Menü beim Anpassen - Drücke
von Parametern.
um zu einer höheren Menüebene
zurückzukehren LED: Wenn das Display mit Strom versorgt wird, leuchtet oder blinkt das LED-Licht immer; wenn die Wärmepumpe ausgeschaltet ist, leuchtet das LED-Licht immer; Wenn die Wärmepumpe eingeschaltet ist, blinkt das LED-Licht einmal pro 2 Sekunden; Wenn die Wärmepumpe aktualisiert wird, blinkt das LED-Licht schnell.
14
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
BENUTZEREINSTELLUNGEN
Kindersicherung
Set-Temperatur auf Startbildschirm anpassen
Wenn die Kindersicherung aktiviert ist, kannst du sie
1. Drücke
jederzeit aktivieren, indem du die Taste
auf dem Startbildschirm. Es
3 Sekunden lang gedrückt hältst, um sie zu entsperren.
erscheint ein blauer Kasten um eine Zone.
1. Drücke eine beliebige Taste, ein Schloss erscheint
2. Wähle mit dem blauen Kasten die gewünschte
auf dem Bildschirm.
Zone aus.
3 Sekunden gedrückt.
2. Halte
3. Drücke
3. Der Bildschirm ist wieder entsperrt. Gehe zu
, es erscheint
an der Stelle des
farbigen Feldes.
> Benutzer > Interface > Kindersicherung,
um diese Funktion ein- oder auszuschalten.
4. Ändere die Solltemperatur mit
. Dies ist nur
möglich, wenn keine wetterabhängige Regelung eingestellt ist.
Zeit für schwarzen Bildschirm Die Zeit für den schwarzen Bildschirm ist standardmäßig auf 60 Sekunden eingestellt. Das bedeutet, dass der Bildschirm ausgeht, wenn er 60 Sekunden lang nicht bedient wird. Die Zeit für den schwarzen Bildschirm > Benutzer > Interface > Zeit für
schwarzen Bildschirm.
um die Einstellung zu bestätigen.
6. Der Status ist durch das farbige Feld zu sehen.
Modus auf dem Startbildschirm anpassen 1. Drücke
kann länger eingestellt oder ausgeschaltet werden. Dazu gehst du zu:
5. Drücke
auf dem Startbildschirm.
Es erscheint ein blauer Kasten um eine Zone. 2. Wähle mit dem blauen Kasten die gewünschte Zone aus. 3. Halte
Wärmepumpe auf dem Startbildschirm ein-/ ausschalten 1. Drücke
lange gedrückt, das Modus-Symbol
ändert sich (siehe Punkt 13.1, Punkt 2). Hinweis: Die Wärmepumpe kann immer nur einen Modus gleichzeitig beibehalten. Zone 1 und 2 haben immer denselben Modus.
auf dem Startbildschirm. Es
4. Drücke
um die Auswahl zu verlassen.
erscheint ein blauer Kasten um eine Zone. 2. Wähle mit dem blauen Kasten die gewünschte Zone aus. 3. Drücke
um die Zone ein- oder auszuschalten.
4. Der Status ist durch das farbige Feld zu sehen.
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
15
BENUTZEREINSTELLUNGEN
Menü Zone1.Zone2.SWW Im Menü “Zone1.Zone2.SWW” können die Solltemperatur, der Modus und ein Zeitplan eingestellt werden. Außerdem kann die Wärmepumpe hier ein- oder ausgeschaltet werden. Gehe zu:
> Benutzer > Zone1.Zone2.SWW
- Um eine andere Zone auszuwählen, drücke - Um die aktuelle Zone auszuwählen, drücke - Wenn die Zone ausgewählt ist, nutze
um
den Cursor über die Einstellleiste am unteren Rand der Seite zu navigieren. um auszuwählen, was mit dem
- Drücke
Cursor angezeigt wird. OFF
, drücke
um
Cooling
, nutze
um
• Steht der Cursor auf die Zone einzuschalten. •
Steht der Cursor auf Auto
Heating
den gewünschten Modus auszuwählen, und drücke dann
, um zu bestätigen.
• Steht der Cursor auf
Wk. Sch.
, drücke
um den wöchentlichen Zeitplan auszuwählen. Im Bildschirm des Zeitplans kann dieser (de)aktiviert oder angepasst werden. - Nutze
, um die Solltemperatur zu erhöhen
oder zu senken. •
Solltemperatur in einem großen Wassertropfen: Solltemperatur ist die Vorlauftemperatur des Wassers.
• Solltemperatur in einem kleinen Haus: Thermostat-Einstellung basierend auf dem Raumthermostat im Display.
16
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
Wetterkompensation
4. Drücke
; Punkt B ist nun ausgewählt.
5. Ändere Punkt B, den Endpunkt der

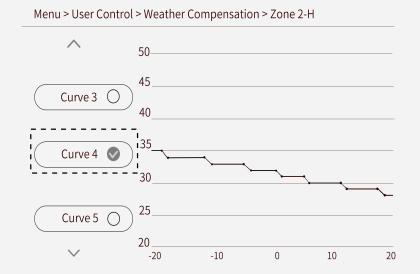

Um eine Heizkurve oder wetterabhängige Regelung
benutzerdefinierten Kurve, nach denselben
einzustellen, folge den nachstehenden Schritten:
Schritten wie bei Punkt A.
1. Öffne
> Benutzerfunktionen >
6. Bestätige mit
.
Wetterkompensation. 2. Wähle mit
die gewünschte Zone aus,
Wenn die wetterabhängige Regelung aktiviert ist, kann
.
die Solltemperatur auf dem Startbildschirm oder im
bestätige mit
die Heizkurve aus. Im
3. Wähle mithilfe
Menü „Zone1.Zone2.SWW“ nicht angepasst werden.

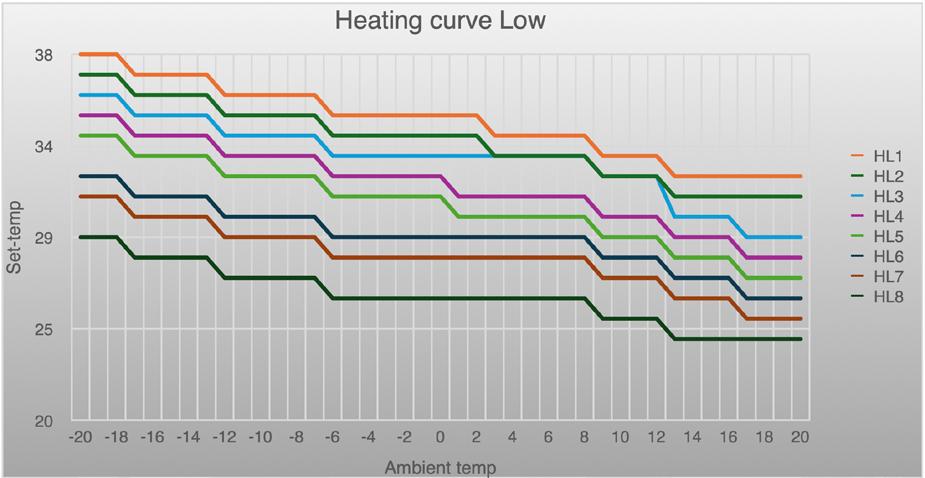

Bildschirm ist der Verlauf der ausgewählten Heizkurve sichtbar. 4. Bestätige mit 5. Gehe mit zurück. Ob hohe oder niedrige Heizkurven ausgewählt werden können, hängt vom Abgabesystem ab, das für die bestimmte Zone ausgewählt wurde. Wenn
ausgewählt ist, sind die niedrigen Heizkurven
sichtbar. Wenn
oder
ausgewählt ist, sind die
hohen Heizkurven sichtbar. Die wetterabhängige Regelung kann verwendet werden, passt sich aber nicht automatisch an die Innentemperatur an. Die benutzerdefinierte Heizkurve tut
*WICHTIG:
Es ist nicht notwendig, die Wärmepumpe auszuschalten. Die Regelung mit dynamischer
das.
Heizkurve sorgt dafür, dass sich die WärmeIm Normalbetrieb wird die Wärmepumpe immer über
pumpe niemals einschaltet, wenn die einge-
die benutzerdefinierte Heizkurve, auch „dynamische
stellte Raumtemperatur niedriger ist als die
Heizkurve“ genannt, gesteuert. Diese wird durch die Jan-
gewünschte Temperatur. Genau wie bei
Control geregelt.
einem herkömmlichen Heizkessel reicht es

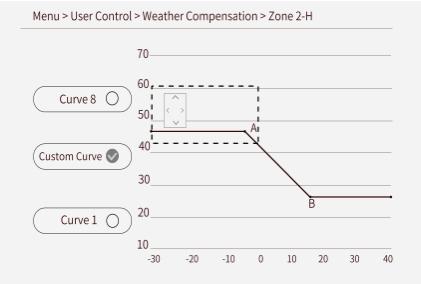

1. Wähle mithilfe von
die benutzerdefinierte
Heizkurve aus. Bestätige mit
aus, im Sommer die gewünschte Temperatur um ein paar Grad niedriger einzustellen als
2. Der Bildschirm sieht wie oben aus.
die gemessene Raumtemperatur. Sobald
3. Punkt A kann jetzt verschoben werden.
wieder Heizbedarf besteht, schaltet sich die .
a. Verschiebe Punkt A horizontal mit
Wärmepumpe automatisch ein.
So änderst du den Anfangspunkt der benutzerdefinierten Kurve in Bezug auf die Außentemperatur. .
b. Verschiebe Punkt A vertikal mit So änderst du die Solltemperatur des
Anfangspunkts der benutzerdefinierten Kurve.
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
17
GEBRUIKER FUNCTIES
Stiller Modus 1. Gehe zu:
> Benutzer > Stiller Modus.
2. In dem Bildschirm wie nebenan können beide Geräuschpegel und der Zeitplan für diese ausgewählt werden.
Geräuschpegel mit
, um den Modus ein- oder
3. Drücke
auszuschalten. 4. Durch die Auswahl der 4. Taste gelangst du in den Zeitplan.
*WICHTIG:
Das Verringern der maximalen Frequenz begrenzt auch die maximale Leistung. Dies kann dazu führen, dass die gewünschte Temperatur in kalten Perioden nicht erreicht oder gehalten wird. In diesem Fall wird empfohlen, den ECO / STILLE / NACHT-Modus auszuschalten.
Zeitplan einstellen 1. Scrolle mit
durch die Tage.
2. (De)aktiviere bestimmte Tage mit 3. Drücke
, um zum Timer zu gehen. durch die Timer, (de)aktiviere
4. Scrolle mit
.
diese mit 5. Drücke
.
um zur „Startzeit“ zu gehen. , um die Zeit anzupassen.
6. Verwende 7. Bestätige mit
und gehe zur nächsten
Einstellleiste, gehe mit
zurück.
*WICHTIG:
Wir raten davon ab, Zeitpläne einzustellen. Dies kann das System aus dem Gleichgewicht bringen. Die Einstellung eines Zeitplans für den Geräuschmodus ist jedoch kein Problem.
18
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
Abwesenheitsmodus
WLAN-Einstellungen
Wenn der Abwesenheitsmodus aktiviert ist,
Um das WLAN auf dem Display zu aktivieren, gehe zu
ist die Wärmepumpe ausgeschaltet, aber die
> Benutzer > WLAN-Einstellungen. Drücke
.
, um die
Stromversorgung zur Wärmepumpe muss
Drücke anschließend noch einmal auf
angeschlossen bleiben. Wenn die Wassertemperatur zu
Einstellung zu bestätigen. Wenn das WLAN noch nicht
stark sinkt, springt die Wärmepumpe vorübergehend in
verbunden ist, blinkt
den Heizmodus, um die Wassertemperatur zu erhöhen
Wenn das WLAN verbunden ist, leuchtet
und so ein Einfrieren zu verhindern.
kontinuierlich..
Den Abwesenheitsmodus findet man unter
>
Wenn das WLAN aktiviert ist, kann die App gekoppelt
Benutzer > Abwesenheitsmodus. 1. Drücke
werden.
um den Abwesenheitsmodus ein-
1. Lade die App „Thermomax“ herunter.
oder auszuschalten. 2. Drücke im Bildschirm unten auf
auf dem Startbildschirm.
2. Melde dich an oder erstelle ein Konto. , um die
3. Erteile Berechtigungen.
, um die
Einstellung zu bestätigen, und auf
4. Füge ein Gerät hinzu.
Einstellung abzubrechen.
5. Verbinde das WLAN.
3. Die Wärmepumpe kann erst wieder eingeschaltet
6. Verbinde das Gerät.
werden, wenn der Abwesenheitsmodus deaktiviert
7. Konfiguriere den Raum.
wurde.
8. Schließe die Verbindung ab.
System aus Mit der Funktion „System aus“ kannst du alle Funktionen der Wärmepumpe auf einmal ausschalten. Gehe zu 1. Drücke
> Benutzer > System aus. , um das System auszuschalten.
2. Drücke im Bildschirm unten auf Einstellung zu bestätigen, und auf
, um die um die
Einstellung abzubrechen. .
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
19
“INFORMATIE” MENU
Software-Version Gehe zu:
> Information > Software-Version; hier
sind die Software-Versionen des Displays und der Wärmepumpe aufgeführt.

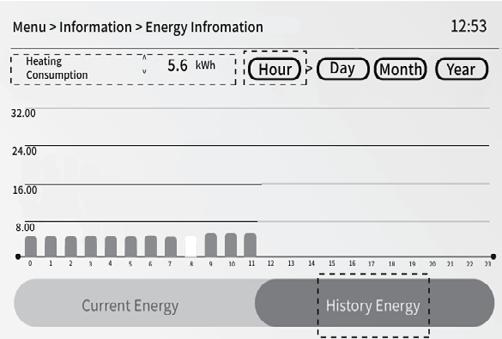

Energieinformationen > Information > Energieinformationen; Hier können der aktuelle und historische Energieverbrauch und die Heizleistung abgelesen werden. zwischen aktuellem
1. Wechsle mit
Energieverbrauch und historischem Energieverbrauch. 2. Dücke auf
, um mit
durch die
verschiedenen Zeiteinheiten zu scrollen (siehe rechts). 3. Benutze
, um innerhalb der verschiedenen
Zeiteinheiten zwischen verschiedenen Werten zu scrollen.
Parameteranzeige > Information > Parameteranzeige; Hier können alle Live-Parameter pro Teilsystem in der Wärmepumpe abgelesen werden. Scrolle mit
durch die , um
verschiedenen Teilsysteme. Verwende durch die Seiten pro Teilsystem zu scrollen.
Wochenübersicht > Information > Wochenübersicht; scrolle mit durch die Tage. Drücke
für die Zeitplananzeige
des ausgewählten Tages. Im Zeitplan ist zu sehen, zu welchen Tageszeiten jede Zone aktiv sein darf. Die beiden markierten Rechtecke zeigen an, wann die Wärmepumpe im Stillen Modus 1 oder 2 laufen soll. Oben rechts sind alle planbaren Modi und Symbole aufgeführt.
20
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
Heizkurven Hochtemperatur
Heizkurven Niedertemperatur
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
21
Kühlkurven Hochtemperatur
Kühlkurven Niedertemperatur
22
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
HET ADLÅR KLANTPORTAAL
Bedienung über die Adlår Åpp Wir arbeiten kontinuierlich daran, die Benutzererfahrung für Aurora III zu verbessern. Derzeit verfügen wir über
ADLÅR KUNDENPORTAL – EINLOGGEN
ein Kundenportal. Sie können sich in Ihr eigenes Kundenportal einloggen, indem Sie den QR-Code „Adlår Kundenportal – Einloggen” scannen.
IN ENTWICKLUNG
Im Kundenportal finden Sie die gesamte Customer Journey von der Bestellung bis zur Installation. Außerdem können Sie hier verschiedene Werte der Wärmepumpe ablesen. Wenn Sie Fragen haben, können Sie sich auch über dieses Kundenportal an uns wenden. Wir werden dieses Kundenportal kontinuierlich um neue Funktionen und weitere Informationen erweitern. Aus diesem Grund enthält diese Anleitung keine detaillierten Anweisungen zur Verwendung. Um über die neuesten
ADLÅR KUNDENPORTAL – ANLEITUNG
Funktionen und Gebrauchsanweisungen auf dem Laufenden zu bleiben, verweisen wir Sie gerne auf ein Online-Anleitungsdokument. Sie können diese Anleitung einsehen, indem Sie den QR-Code „Adlår Kundenportal
IN ENTWICKLUNG
– Anleitung” scannen.
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
23
WARTUNG & SERVICE ONDERHOUD
ALLGEMEINE WARTUNG . Wasserdruck überprüfen; Behalte den
. Wartung durch Fachpersonal; Die Wartung der
Wasserdruck deines Heizungssystems regelmäßig
Wärmepumpe sollte nur von einem qualifizierten
im Auge, damit er immer ausreichend ist. Ein
Fachmann durchgeführt werden. Schalte vor Arbeiten
niedriger Wasserdurchfluss kann die Leistung
an der Verkabelung die Stromversorgung aus und
und Zuverlässigkeit der Wärmepumpe negativ
sorge für eine sichere Arbeitsumgebung (LOTO-
beeinflussen.
Verfahren).
. Filter reinigen; Sorge dafür, dass der Filter
. Längere Stillstandszeiten; Wenn die Wärmepumpe
regelmäßig gereinigt wird. So vermeidest du
längere Zeit nicht benutzt wird, wird empfohlen, das
Schäden an der Wärmepumpe, die durch Schmutz
Systemwasser abzulassen, die Ventile zu schließen
oder Verstopfungen entstehen könnten.
und die Stromversorgung auszuschalten.
. Schnee um die Wärmepumpe entfernen; Bei Schneefall halte die Wärmepumpe schneefrei, indem du den Schnee wegschaufelst oder fegst, damit der
Frostgefahr Sollte die Außentemperatur unter den Gefrierpunkt
Luftstrom nicht behindert wird.
fallen und die Stromversorgung längere Zeit ausfallen, . Überprüfe den Luftein- und -auslass; Stelle sicher,
muss die Wärmepumpe abgesperrt werden. Schließe
dass der Luftein- und -auslass der Wärmepumpe frei
dazu die Kugelhähne in der Vor- und Rücklaufleitung
von Schmutz und anderen Hindernissen bleiben, die
(beide im Haus installiert). Das Wasser muss über
den Luftstrom behindern könnten.
den Ablass am unteren Ende der Wärmepumpe abgelassen werden, um ein mögliches Einfrieren des
. Professionelle Wartung; Lass den Verdampfer, das
Heizungswassers zu verhindern. Ausgenommen sind
Gehäuse und die Wasserleitungen der Wärmepumpe Frostschutzventile. von einem Fachmann reinigen. Es wird empfohlen, den Wassereinlassfilter mindestens einmal pro Jahr zu reinigen, je nach den Umständen kann dies auch öfter nötig sein. . Überprüfe Sicherheitsventile und Kondensatablauf; Überprüfe regelmäßig, ob die Sicherheitsventile ordnungsgemäß funktionieren, und stelle sicher, dass das Kondenswasser ungehindert abfließen kann. . Dichtheitskontrolle; Überprüfe mindestens einmal pro Jahr oder bei Bedarf häufiger die Wasserleitung und den Kältemittelkreislauf auf Lecks. Kontaktiere bei einem Leck sofort den Verkäufer.
24
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
System füllen und entlüften
Schritte zum Entlüften:
Damit deine Heizungsanlage optimal funktioniert, ist es
Entlüfte die Heizkörper, beginnend mit dem am tiefsten
wichtig, sie richtig zu füllen und zu entlüften. Folge dazu
gelegenen Heizkörper im System. Verwende einen
sorgfältig den nachstehenden Schritten:
Entlüftungsschlüssel, um das Entlüftungsventil zu öffnen, bis Wasser ohne Luftblasen austritt. Danach schließe
Benötigte Materialien:
das Ventil wieder. 1. Druck überprüfen: Nach dem Entlüften kann der
• Füllschlauch • Wasserhahn in der Nähe der Anlage
Druck im System sinken. Überprüfe das Manometer
• Entlüftungsschlüssel
und fülle bei Bedarf erneut nach, um den richtigen
• Manometer (in der Anlage integriert)
Druck wiederherzustellen. 2. Wiederholen: Arbeite vom niedrigsten zum höchsten Heizkörper im System. Stelle sicher, dass
Schritte zum Befüllen:
alle Heizkörper gut entlüftet sind. 3. System einschalten: Schalte die Heizungsanlage
1. Vorbereitung: Stelle sicher, dass die Anlage
wieder ein und überprüfe, ob sie ohne Probleme
ausgeschaltet und vollständig abgekühlt ist, um
startet. Überprüfe den Druck erneut, wenn das
sicher arbeiten zu können.
System vollständig aufgewärmt ist.
2. Füllschlauch befestigen: Schließe den Füllschlauch am Füllhahn der Anlage und am Wasserhahn an. Stelle sicher, dass der Schlauch vollständig mit Wasser gefüllt ist, um Luftblasen zu
ZUSÄTZLICHER TIPP:
vermeiden.
Entlüfte die Anlage auch regelmäßig in den ersten
3. Hahn öffnen: Öffne den Wasserhahn und danach
Wochen nach dem Füllen, da sich in dieser Zeit noch Luftblasen im System befinden können.
langsam den Füllhahn der Anlage. Behalte das Manometer im Auge. Der ideale Systemdruck liegt normalerweise zwischen 1,5 und 2 bar. Fülle das System, bis der gewünschte Druck erreicht ist. 4. Füllhahn schließen: Schließe zuerst den Füllhahn an der Anlage und danach den Wasserhahn, um zu verhindern, dass Wasser entweicht.
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
25
Wartungsvertrag Damit deine Wärmepumpe während ihrer gesamten Lebensdauer optimal funktioniert, ist regelmäßige Wartung unerlässlich. Unser Wartungsvertrag bietet nicht nur Seelenfrieden, sondern garantiert auch, dass dein Wärmepumpensystem effizient arbeitet, Energie spart und seine Lebensdauer maximiert. Adlår Castra hat dafür ein Serviceprogramm entwickelt, das speziell für unsere Wärmepumpen konzipiert wurde. Indem du dich für eines unserer Wartungsprogramme entscheidest, profitierst du von:
Vorbeugende Wartung: Regelmäßige Inspektionen und Wartungsarbeiten, um mögliche Probleme zu erkennen und zu beheben, bevor sie größer werden.
Leistungsoptimierung: Optimierung deines Wärmepumpensystems, um maximale Effizienz und Komfort zu gewährleisten, unabhängig von den Wetterbedingungen.
Energieeinsparung: Eine gut gewartete Wärmepumpe verbraucht weniger Energie, was zu niedrigeren Energiekosten und einer geringeren Umweltbelastung führt.
Längere Lebensdauer: Durch regelmäßige Wartung werden Verschleiß und andere Probleme minimiert, was die Lebensdauer deiner Wärmepumpe verlängert und dir Geld für teure Neuanschaffungen spart.
26
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
STORINGSANALYSE
Störungsanalyse Sollte bei deiner Wärmepumpe eine Störung auftreten,
ergreifen. Wir empfehlen, bei anhaltenden oder
kann dir die folgende Tabelle helfen, die Ursache zu
komplexen Problemen immer einen qualifizierten
identifizieren und die notwendigen Maßnahmen zu
Techniker zu kontaktieren.
Error
Bezeichnung
Analyse
Diagnosemethode
Lösung
P01
Wasserfluss-Sicherung
1. Zu niedriger Wasserdruck
1. Überprüfe, ob die
1. Ventile öffnen
2. Fehler im
Einfüllöffnung geschlossen
2. Durchflussschalter ersetzen
ist
3. Filter reinigen
Durchflussschalter 3. Verstopfung im
2. Durchflussschalter
Heizkreislauf
überprüfen 3. Überprüfe Filter und Absperrventile
P02
Hochdrucksicherung
1. Niedriger Wasserfluss
1. W asserdruck und Durchfluss 1. Fülle Wasser nach oder
2. H ochdruckschalter ist
überprüfen
sorge für einen höheren
2. Hochdruckschalter
Durchfluss
defekt 3. B lockade im
auf Beschädigungen
Kältemittelkreislauf
überprüfen
4. EXV ist verriegelt
3. Überprüfe, ob der Kältemittelkreislauf blockiert ist.
2. E rsetzen Sie den Hochdruckschalter 3. Kältemittelfilter austauschen 4. Ersetze das EXV
4. Überprüfe, ob EXV einen Reset-Ton ausgibt, wenn wp Standby, ein oder aus geht. P03
Niederdrucksicherung
1. Zu wenig Kältemittel
1. Kältemittelkreislauf auf
1. Repariere das Leck
2. Blockade im
Undichtigkeiten prüfen
2. K ältemittelfilter austau-
Kältemittelkreislauf
2. Ü berprüfe, ob der Filter
3. Die WP befindet sich
im Kältemittelkreislauf
außerhalb der normalen Betriebsbedingungen
verstopft ist 3. Überprüfe, ob die Außen-
schen 3. Wenn die Außentemperatur und die Wassertemperatur zu hoch oder
temperatur und die
zu niedrig sind, stoppt die
Einlasstemperatur normal
Wärmepumpe
sind P04
Kondensator-
1. Z u geringer Luftstrom durch 1. Überprüfe, ob ein Hindernis
Überhitzungsschutz
Ventilator
den Luftstrom behindert
2. K ondensator reinigen
2. K ondensator ist zu
2. Ü berprüfe, ob der
3. Ersetze den Sensor T3
verschmutzt
1. Ventilatorraum reinigen
Kondensator verschmutzt
3. S ensor T3 ist defekt
ist 3. Überprüfe die Funktion des Sensors T3
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
27
Error
Bezeichnung
Analyse
Diagnosemethode
Lösung
P05
Ausgangstemperatur-
1. Zu wenig Kältemittel
1. K ältemittelkreislauf auf
1. Repariere das Leck.
Sicherung
2. Ausgangstemperatur-
undichte Stellen prüfen
2. E rsetze den Aus-
Sensor defekt
2. Überprüfe die Funktion des
gangs-Temperatursensor
Ausgangstemperatur-Sen sors P10
Niederdruck-Sensor-
1. Zu wenig Kältemittel
1. Kältemittelkreislauf auf
1. Repariere Lecks im Kältemit-
Sicherung
2. Kältemittelkreislauf ist
undichte Stellen prüfen
telkreislauf
2. Ü berprüfe den Kältemittel-
2. K ältemittelfilter austaus-
blockiert 3. Überschreitung der
filter auf Verstopfungen
Betriebsgrenzen der WP
3. Überprüfe, ob die Außen-
chen 3. Bei Überschreitung des
temperatur außerhalb
Betriebsbereichs kann WP
des Betriebsbereichs der
nicht funktionieren.
Wärmepumpe liegt P11
DC-Ventilator 1 Fehler
1. Ventilator ist defekt oder
1. Ü berprüfe, ob der Ventilator
1. Entfernen Sie die Blockade
blockiert
blockiert ist oder ersetze ihn.
oder ersetzen Sie den
2. Hauptsteuerplatine ist
2. Ersetze die
Ventilator
defekt
Hauptsteuerplatine
2. E rsetzen Sie die Hauptsteuerplatine
P13
4-Wege-Ventil Fehler
1. Eingangs-/Ausgangs-
1. Überprüfe, ob die Sensoren
1. Sensoren austauschen
temperatur-Sensoren sind
vertauscht wurden
2. V ersuche wiederholt zu
vertauscht
2. Ü berprüfe die Funktion des
2. 4-Wege-Ventil ist defekt
4-Wege-Ventils
Kältemittel-Leckagefehler
ersetzen Sie das Gerät
3. PCB ist defekt
3. Überprüfe die Genauigkeit
1. Leckage im
1. Überprüfe den
1. Repariere undichte Stellen
Kältemittelkreislauf
Kältemittelkreislauf auf
2. E rsetze den Leckagesensor
2. Kältemittelleckage-
Undichtigkeiten
3. PCB ersetzen
der Probetemperatur P14
schalten, andernfalls
Sensorfehler
3. Wenn nicht in Ordnung, ersetzen
2. Ü berprüfe die Funktion
3. PCB-Fehler
des Leckage-Sensors im Kältemittelkreislauf 3. Überprüfe die Funktion der Leiterplatte
P21
Wasserpumpe ist
1. Wasserpumpe ist defekt
1. Ü berprüfe, ob die
1. L öse die Schaufel
abweichend
oder blockiert
Wasserpumpe fest sitzt
oder ersetzen Sie die
2. Zu geringer Wasserdruck
2. Überprüfe, ob der
Wasserpumpe
3. Hauptsteuerplatine ist defekt
Wasserdruck in Ordnung ist, 2. System auffüllen, Filter die Filter verstopft sind und
reinigen, Absperrventile
alle Absperrventile geöffnet
öffnen
sind 3. Ersetze die Hauptsteuerplatine
28
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
3. Ersetze die Hauptsteuerplatine
Error
Bezeichnung
Analyse
Diagnosemethode
Lösung
P25
Ausgang Drucksensor
1. S ensoranschlusskabel ist
1. Überprüfe das Kabel mit
1. Repariere das
fehlerhaft
lose oder kurzgeschlossen
einem Multimeter.
Anschlusskabel oder ersetze
2. S ensor ist defekt
2. S ensor austauschen, um
den Sensor
3. H auptsteuerplatine ist defekt
Fehler zu beheben 3. Ersetze die
2. E rsetzen Sie die Hauptsteuerplatine
Hauptsteuerplatine, um den Fehler zu beheben E01
Kommunikationsfehler
1. Das Kommunikationskabel
1. Überprüfe den Anschluss
des Displays
ist nicht (richtig)
des Kommunikationskabels
angeschlossen
2. Überprüfe, ob das Display
2. Das Display ist defekt
bei einer guten WP-
3. Die Hauptplatine ist defekt
Leistung ordnungsgemäß
1. Kommunikationskabel ersetzen 2. Display ersetzen 3. Ersetzen Sie die Hauptsteuerplatine
funktioniert 3. Probiere ein neues Display auf WP aus E02
E03 E04 E06
TP-Auspufftemperatur-
1. Sensoranschlusskabel ist
1. Überprüfe das Kabel mit
1. Ersetze die
Sensor-Fehler
lose oder kurzgeschlossen
einem Multimeter
Hauptsteuerplatine, um den
T3-Spiraltemperatur-
2. Sensor ist kaputt
2. S ensor austauschen, um
Fehler zu beheben
Sensor-Fehler
3. Hauptsteuerplatine ist
T4 Außentemperatur-
defekt
Fehler zu beheben 3. Ersetze die
Sensor-Fehler
Hauptsteuerplatine, um
TH Rücklufttemperatur-
den Fehler zu beheben
2. E rsetze die Hauptsteuerplatine
Sensor-Fehler E08
TA-Einlasswassertemperatur-Sensor-Fehler
E09
TB-Auslasswassertemperatur-Sensor-Fehler
E10
Kommunikationsfehler
1. Kommunikationskabel
1. Überprüfe das
1. Kommunikationskabel
zwischen
ist abgezogen oder
Kommunikationskabel auf
ersetzen
Hauptsteuerplatine und
beschädigt
Beschädigungen und den
2. E rsetze die
Antriebsplatine
2. H auptsteuerplatine ist
Anschluss.
defekt
2. E rsetze die
3. A ntriebsplatine ist defekt
Hauptsteuerplatine 3. Ersetze die Antriebsplatine
Hauptsteuerplatine 3. Ersetze die Antriebsplatine
E57
Gas-Sensor offline
E58
Gas-Sensor-Fehler
E59
Modul offline
Sensor-Anschlusskabel ist
Schließe das Sensorkabel
Schließe das Sensorkabel
lose oder defekt
richtig an oder ersetze den
richtig an oder ersetze den
Sensor
Sensor
Kommunikationsfehler in
Überprüfe die
Ersetze Kommunikationskabel
Kaskadenkonfiguration
Kommunikationskabel
oder schließe sie ordnungsgemäß an
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
29
ABMESSUNGEN
30
AURORA III – Pro 7 & 9
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
31
Spezifikationen
MODEL Nominaler Wasserdurchfluss (m³/h)
AURORA II PRO 7 KW
AURORA II PRO 9 KW
1,2 m3/h
1,55 m3/h
Typ Wasserpumpe
Inverter Type/Built-in
Anschlüsse Einlass/Auslass
1”/DN25
Max. Ausgangstemperatur (°C)
75
Temperaturbereich beim Heizen (°C)
-25-35
Temperaturbereich beim Kühlen (°C)
-5-43
Nennluftdurchsatz (m³/h)
2650
Typ des Ventilatoren-Motors
DC inverter Mitsubishi/DC Inverter/Twin
Highly/DC Inverter/Twin
Rotary/EVI
Rotary/EVI
1,3-8
2,6-13
R290/830g
R290/1000g
0,002t
0,003t
Geräuschpegel (dB(A)) – 1m
40
43
Schallleistung (dB(A))
54
55
Stille Modus 1/2 Geräuschpegel (dB(A)) – 1m
39/37,5
40,0/38,0
Spannung
230/50Hz
230/50Hz
Sicherung
16A
20A
Max. Leistung (kW)
2,9
3,7
Typ Kompressor Modulationsbereich Kompressor (kW) Kältemittel/Gewicht CO2-Äquivalent
Standby-Verbrauch
7W
IP klasse
IPX4
Nettoabmessungen (L*D*H) (mm) Nettogewicht (kg)
32
3350
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
1324*498*910 129
141
HEIZEN A7/W35
AURORA II PRO 7 KW
Energielabel
AURORA II PRO 9 KW A+++
Heizleistung (kW)
7,1
9,1
Elektrische Leistung (kW)
1,48
1,842
COP
4,9
4,94
ERP Level (Auslasswassertemperatur von 35 °C)/SCOP
5,21
4,72
AURORA II PRO 7 KW
AURORA II PRO 9 KW
KÜHLEN A35/W7 Energielabel
A+++
Kühlleistung (kW)
6,8
8,7
Elektrische Leistung (kW)
3,2
4,1
EER Level (Auslasswassertemperatur bei 7 °C)
3,4
3
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
33
KONFORMITÄTSERKLÄRUNG (gesetzliche) Normen NUNSPEET, 17-07-26
Lärmnormen & Nachhaltigkeit
Verordnungen
Mit diesem Zertifikat erklärt Adlår Castra, dass die Aurora III Pro 7 & 9 der EU-Verordnung Nr. 813/2013 entsprechen. Mit Propan (R290) als Kältemittel sind diese Systeme nachhaltig und umweltfreundlich. Die Lärmnormen für die Außenaufstellung werden nicht überschritten.
2014/35/EU (Niederspannungsrichtlinie) 2014/30/EU (EMV-Richtlinie) 2011/65/EU (RoHS-Richtlinie) (EU) 813/2013 (Ökodesign für Raumheizung) (EU) 811/2013
Schalldruck an der Grundstücksgrenze
(Energieverbrauchskennzeichnung)
Tagsüber (07:00 bis 19:00 Uhr) maximal 45 db(A). Nachts (19:00 bis 07:00 Uhr) maximal 40 db(A).
Normen EN 60335-1:2012/A15:2021
Sonstige (gesetzliche) Normen:
EN 60335-2-40:2003/A13:2012 EN 12102-1:2017
Zudem erklärt Adlår Castra, die hier aufgeführten (gesetzlichen) Normen zu erfüllen:
EN 14825:2018 EN 14511-4:2018
Der maximale Schalldruck der Aurora III (offenes Feld) beträgt jeweils:
7 kW
9 kW
34
MODUS
1 METER ABSTAND
2 METER ABSTAND
Standardmodus
41 dB (A)
35 dB (A)
Stiller Modus
37,5 dB (A)
31,5 dB (A)
Standardmodus
43 dB (A)
37 dB (A)
Stiller Modus
38 dB (A)
32 dB (A)
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
b
LEISTUNG
)
Impressum Herausgeber Adlår Castra B.V. Energieweg 20, 8071 DA Nunspeet www.adlar.nl
Produktinformationen Dieses Dokument enthält Informationen zur Bedienung der Wärmepumpe Aurora II Core.
Copyright und Lizenzen © 2024 Castra Groep B.V. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herausgebers in irgendeiner Form oder auf irgendeine Weise reproduziert, in einer automatisierten Datenbank gespeichert oder veröffentlicht werden. Obwohl wir alle angemessenen Anstrengungen unternommen haben, um dieses Dokument so genau und nützlich wie möglich zu gestalten, übernehmen wir keine ausdrückliche oder stillschweigende Gewähr für die Richtigkeit oder Vollständigkeit der darin enthaltenen Informationen. Rechts- und Schreibfehler vorbehalten.
Version Version: 1.1 Datum: 17-07-2026
AU RO R A I I I
|
GEB R AU CH SAN LEITU N G
35

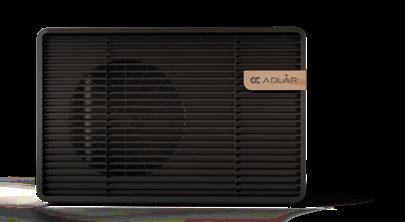

Aurora III R290 PRO
Gebrauchsanleitung 7, 9, 12 kW
Adlår Castra Deutschland GmbH Frohnkamp 18, 40789 Monheim am Rhein
E hallo@adlar.de W support.adlar.com
Ihr zuverlässiger Spezialist für Wärmepumpen
adlar.de
