1200 mm 200 mm
160 mm
AANDACHTSPUNTEN: Funderingsbalken: - Beide funderingsbalken zowel verticaal als horizontaal waterpas aanleggen - Materiaaladvies: Beton of kunststof/composiet
780 mm
620 mm
680 mm
Grindlaag: - Diepte van de grindlaag is afhankelijk van waterdoorlaat onderlaag. Water dient vrij in de aardelaag te kunnen lopen. (Leidraad: Bij het legen van een grote gevulde gieter mag de grindlaag niet overstromen)
Afb. 3
Algemeen: - Houd minimaal de vrije ruimte rondom de warmtepomp aan conform de maatvoeringen op tekening (afb. 2) - Vanwege efficiëntie en het optimaal absorberen van het geproduceerde geluid, verdient het de strengste aanbeveling de vrije ruimte voor de warmtepomp maximaal vrij te houden.
Afb. 1
Afb. 4 20
m
m
500 mm
0
m
300 m
xx
xx
m
m
Afb. 2
Afb. 5 DESCRIPTION:

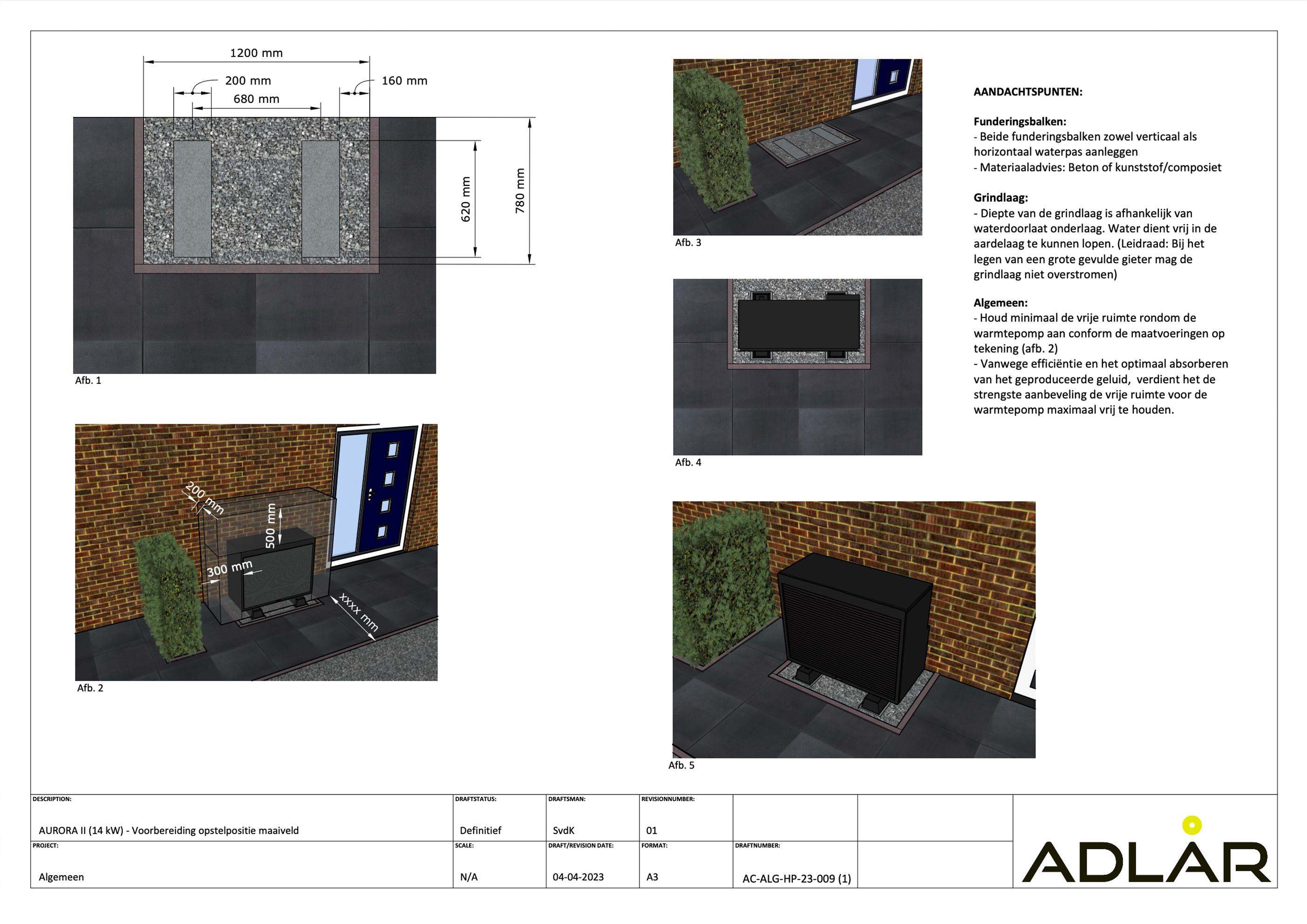

AURORA II (14 kW) - Voorbereiding opstelpositie maaiveld PROJECT:
Algemeen
DRAFTSTATUS:
Definitief
DRAFTSMAN:
SvdK
REVISIONNUMBER:
01
SCALE:
DRAFT/REVISION DATE:
FORMAT:
N/A
04-04-2023
A3
DRAFTNUMBER:
AC-ALG-HP-23-009 (1)
