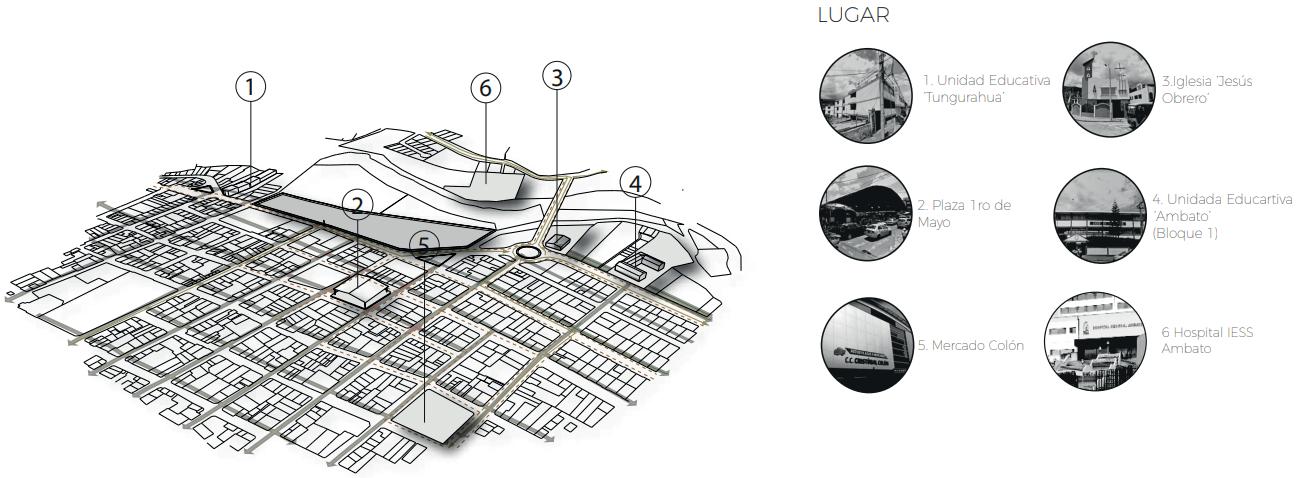

1.4. -Lugares

1.5.- Eventos

2.-ANÁLISIS MICRO URBANO PROPUESTA MICRO

2.1.- Topografía

2.2.-Paisaje

3.-Utilización del predio con base en a:

3.1.-Bordes

3.2.- Zonas

3.3.- Conexiones

3.4.-Permeabilidad

3.5.-Verde

3.6.- Plaza

3.7.- Construido

PROPUESTA ARQUITECTÓNICA

4.-Conceptualización del proyecto

4.1.- Orientación, identidad y mensaje

4.2.- Identidad

4.3.-Contexto espacial

4.4.-Signi cado

5.-Composición arquitectónica y aspectos de la forma:

5.1.- Composición volumétrica (con base en las zonas)

5.1.1.- Principios ordenadores (Pautas, ritmos, etc)

5.1.2.-Dimensiones (Plano horizontal, plano vertical)

5.1.3.-Conceptos de la forma

5.1.4.- Geometría

5.1.5.-Vanos y llenos

5.1.6.-mallas

5.1.7.- puntos de apoyo estructural

5.2.- Suelo (plataformas, modelados, etc.)

6.-El movimiento

6.1.- Relaciones horizontales y verticales

6.2.- Visuales

6.2.1.- Contexto

6.2.2.-Naturaleza

6.2.3 Interiores - Exterior

6.3.- Asoleamiento

7.-Programa y lugar (funcionalidad)

7.1.- Zonas públicas

7.2.-Zonas privadas | espacios exibles

7.3.- Zonas duras

7.4.-Circulación y accesos

8.-Planos esquema (por planta)

ANÁLISIS URBANO GENERAL

ÁNALISIS BARRIO OBRERO

Se presenta un análisis del barrio Obrero de la ciudad de Ambato, a partir de la metodología: Lugares, Elementos, Eventos, Vacíos y Flujos.

Se realizó una abstracción exterior del cómo se desarrolla la vida en el radio de la zona a intervenir.

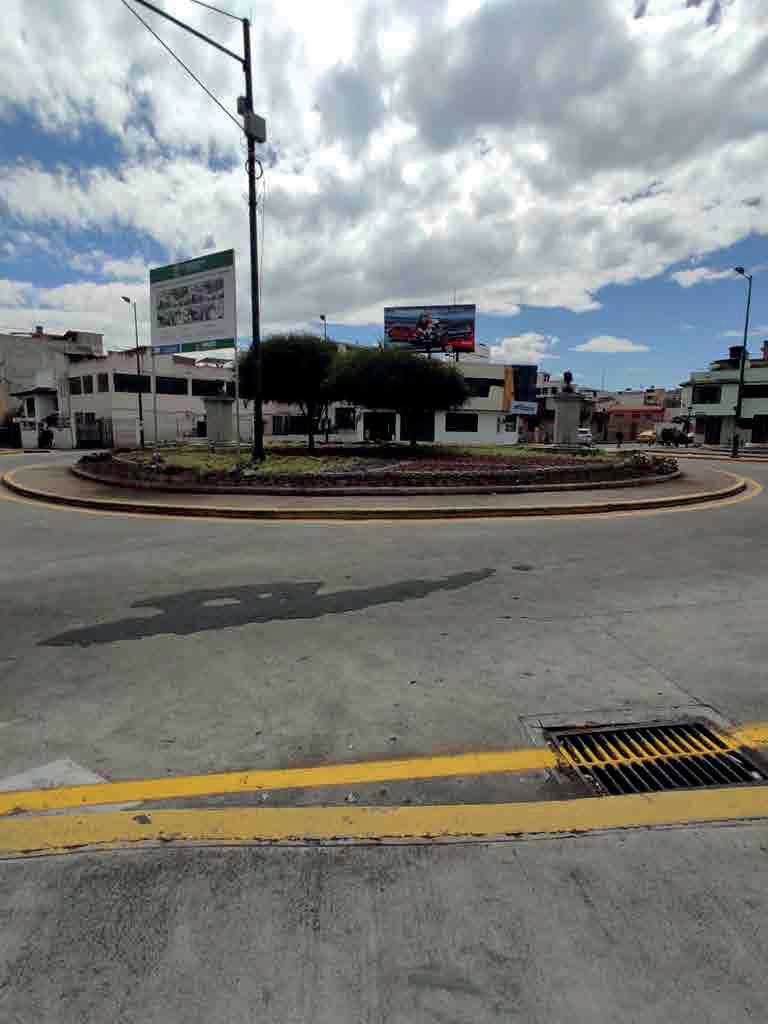

CONOCIENDO EL LUGAR

¿QUÉ EXISTE EN EL BARRIO?

Educaciòn

PROBLEMAS BARRIO

El mercado Mercado Primero de Mayo genera congestiòn vehìcular y peatonal en los dias feriados.

Ecuador

Tungurahua Ambato

Topografìa Asoleamiento Vientos

Pendiente 0,10 %

Calle Humberto Albornoz

Pendiente 24%

Calle Constantino Pediguenes

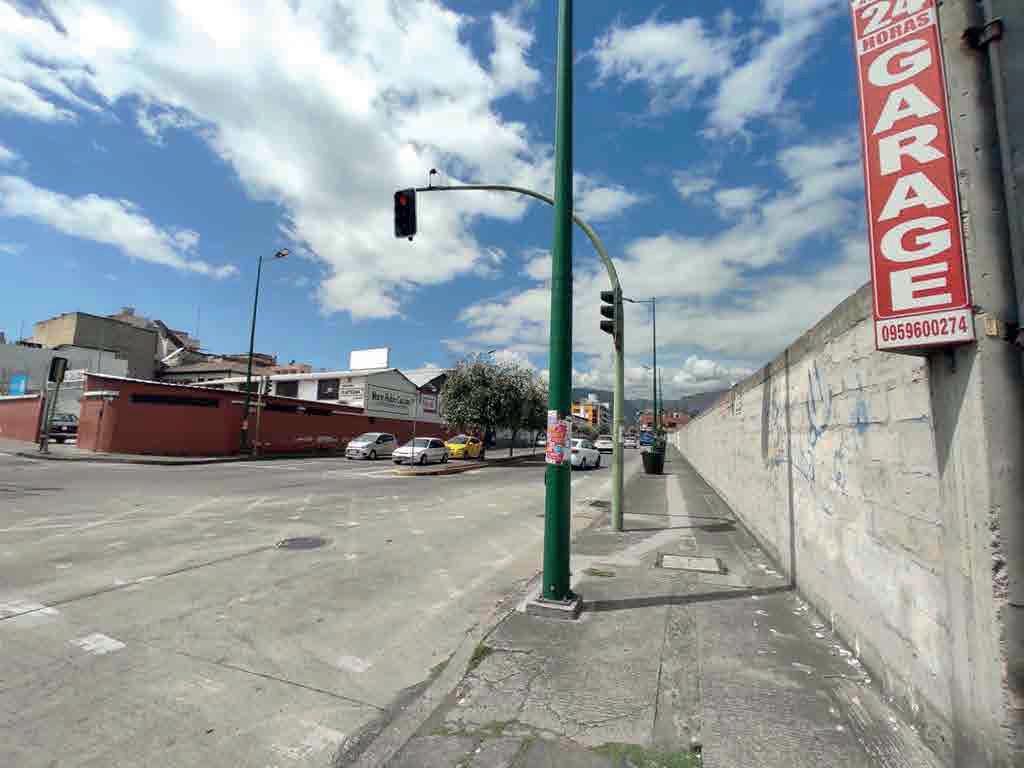

Muros en mal estado que generan inseguridad para el transeúnte

NORMATIVA

La plataforma urbana a la que pertenece es RA, en la que estipula una normativa: 5A12-45 que se refiere a una estructura aislada , con retiros frontales de 5 m y laterales de 3 m y retiro posterior de 3 metros; la altura máxima alcanzable es de 4 pisos y su COS es del 45% y un COS TOTAL de 90% como minímo de 500 metros cuadrados, frente del terreno de15 metros cuadrados mínimo y 24 m²/habitante

La venta informal en la zona cercanas al mercado afecta en la movilidad de la mayoría de calles circundantes a la misma, creando caos, desorden y problemas de fluencia tanto

Escasez de espacios destinados para eventos- expresión cultural.

El área del sector cuenta conelementos naturales que no son aprovechados para el uso pùblico.

Los muros son fachadas que causan inseguridad y evitan observar el interior y conectar con el contexto verde que existe en el barrio.

Hospital pr vada San Andres

Escuela Eugenia Mera Colegio Nacional Ambato Iglesia Jesùs de Obrero Iglesia de Dios

Comercia- Servicios

DIAGRAMA EVENTOS

 EDUCACIÓN

SOLUCIÓN PROBLEMA

Calles Inseguras

intensi ca:Horas pico lunes-viernes

6:00-7:00am

12:00-2:00pm

MAYOR FLUJO

 ECONÓMICO

PROBLEMA

Mercado Primero de Mayo

Desabastimiento de espacio

intensi ca: lunes

6:00am-5:00pm

o ESPACIOS PARA DIVERSIFICACION DE ACTOS ARTIS TICOS Y DE DEPORTES

o VERDES DONDE PUEDAN SOCIALIZAR LOS HABITANTES o CAMINOS SEGUROS

 RELIGIÓN

intensi ca: domingo

6:00am-10am

Iglesia la Merced

PROBLEMA

Falta de espacios de recreación

Iglesia Medalla Milagrosa

Escuela Venezuela

Colegio Ambato

Mercado Colón

Iglesia Jesus Obrero

DIAGRAMA DE VACIOS

Ex Algodonera

PROBLEMA

- Poco ujo

- Contaminación

- Peligroso

- Deshabitado

SOLUCIÓN

- Áreas verdes

- Mobiliario urbano

- Recorrido verde

- Comercialización de productos nativos

Vacío social

Espacios públicos

LIZARDORUIZ

GARCIAMORENO

JOAQUIN LALAMA

FERNANDEZ TOMASCEVILLA

ARAUJO

PROBLEMA

- Espacios pequeños

- Contaminación

- Poco ujo

PROBLEMA

- Poco ujo

- Peligroso

- Deshabitado

DIAGRAMA DE ELEMENTOS

ELEMENTO NATURAL

Topografia

Irregular con vista al rio Ambato

ELEMENTO CONEXION

Equiopamiento influyente en el proyecto

El elemento topografico tambien presenta un beneficio para el diseño y aprovechamiento de las irregularidades del terreno

MAYOR CIRCULACION

Vehicular

ELEMENTO CONEXION

Equiopamiento influyente en el proyecto

ELEMENTO ARTIFICIAL

Vegetacion colocada por la mano del hombre

La vegetacion artificial puede generar un problema al disminuir espacio de la bereda donde se atrofia la circulacion peatonal

MAYOR CIRCULACION

Vehicular

Las malas experiencias de las demas personas pueden causar ela sensacion de inseguridad de la zona

ELEMENTO IMAGINARIO

Malas Experiencias del Sector

ELEMENTO CONEXION

Equiopamiento influyente en el proyecto

MAYOR CIRCULACION

Peatonal

La concentracion de las personas de manera exponencial se presenta como un problema de inseguridad y aglomeracion

Mercado Colon

Mercado Primero de Mayo

Unidad Educativa Juan Beningo Vela

Calle Tomas Sevilla

Calle Lizardo Ruiz

Calle Humberto Albornoz

ANÁLISIS MICRO URBANO PROPUESTA MICRO

TALLERES DE HISTORIA Y PRODUC TIVIDAD CON FINES COMERCIALES Y RECREATIVOS

Enfoque del Proyec to

Cultural - Comercial

La idea principal del proyec to es promover el orden del sec tor comercial conjugando con el transito aglomerado de personas haciendo que el proyec to ayude a desfogar todo este al mismo tiempo sir viendo de apoyo para la potencialización de las áreas de recreación ya sea ac tiva o pasiva

COLLAGE PROPUESTA ARQUITECTONICA

TERRENO EDUCACION RECREACION RELIGIOSO COMERCIAL CULTURAL

MERCA D O COLO N

COLEGIO A M B ATO

ME DALL A MIL AGROSA PASEO ECOLOGICO

U.E. JUAN MON TALVO

ESCUELA EUGENIA MERA

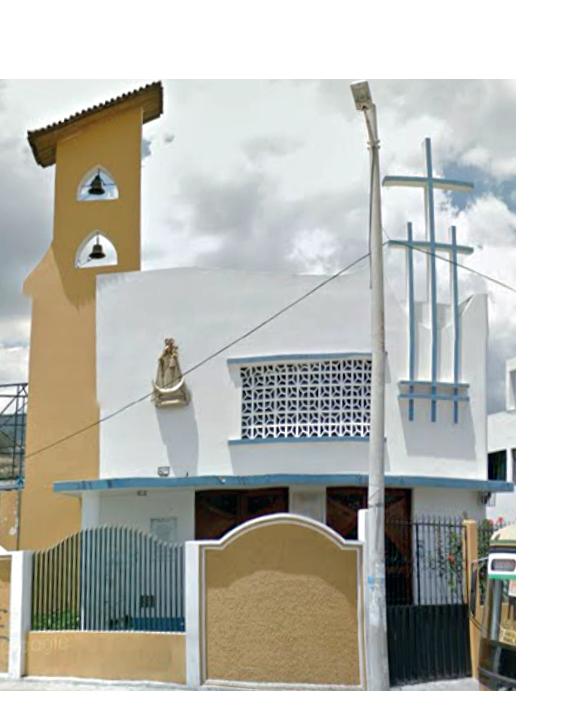

IGLESIA JESUS OBRERO

IGLESIA LA MERCED

PARQUE DE LA MERCED

Topogra a

Terreno

Area:15177.2322 m2

El terreno se cuentra con algunos desniveles el primer nivel cuenta en la Lizardo Ruiz a N.+0.00 luego sigue bajando a un N.-2.0 hhazta llegar al Rio con un gran desnivel de 15 metros de profundidad

Plaza primero de mayo

Humberto Albornoz

Lizardo Ruiz

Eugenio Espejo

Eloy Alfaro

Tomas Sevilla

Altamirano

calles principales y secuandarias

PROPUESTA ARQUITECTÓNICA

Ubicacion del terreno

Ambato-Barrio Obrero

Lizardo Ruiz

Forma geometrica del terreno Trasado por sus ejes dominantes

Nieveles del terreno

Joaquin Lalama

Eugenio Espejo

Constantino Pediguenes

Humberto Albornoz

Lizardo Ruiz

Garcia Moreno Araujo

Se basa por medio del opuesto de la forma de nida presentando un espejo en varias pociciones.

Presenta un dinamismo mediante la forma del terreno.

Teniendo conectividad con la union de varias formas del mismo eje.

Eloy Alfaro

Tomas Sevilla Fernandez

Se busca que la forma sea exactamente igual con dos volumentias y con un opuesto de una volumentria de el resultado de la forma nal teniendo cruces entre si mediante esto se forma en la mitad de las dos vulumentrias una plaza central la que servira como conección de estos espacios a la vez que se podran presentar distintas vistas primordialmente con una vista haca el rio Ambato y vista hacia la plaza centarl contrara con ejes los que daran valor a los espacios verdes donde sera las áreas recreativas.

Forma

Dos volumetrias de la misma forma con una inversa

Volumetria del terreno De nicion de los niveles del terreno De nicion de la forma en base a los ejes del terreno

Replica de la forma Dinamismo de la forma inicial

Forma del proyecto presentando dinamismo y unio basada en una forma inicial con los ejes del terreno

Conectividad delas diferentes volumetrias Aplicacion de la inversa a la volumetria

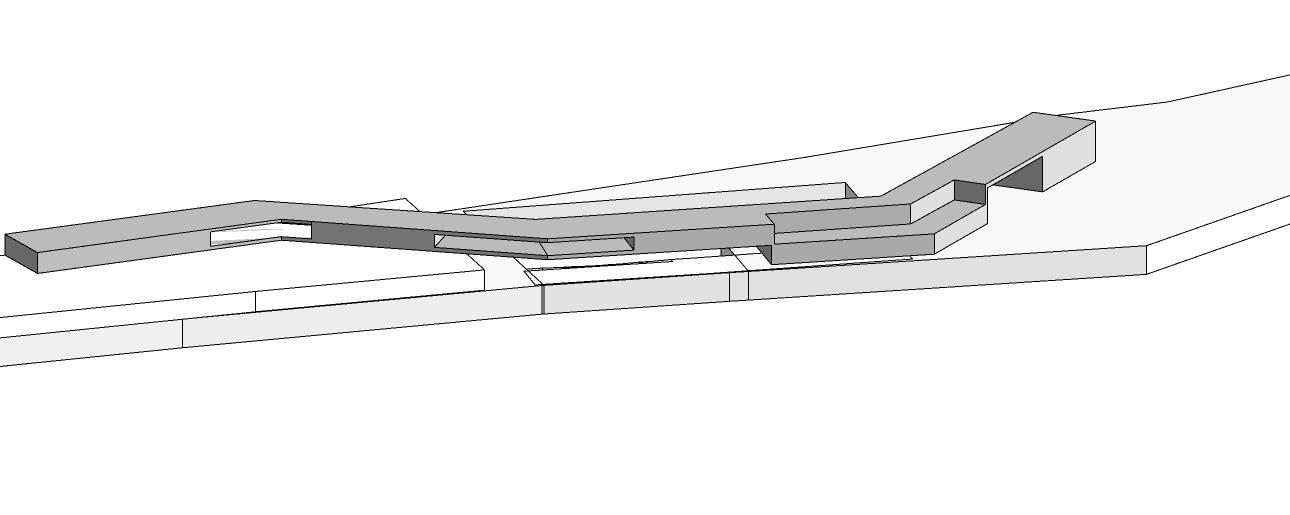

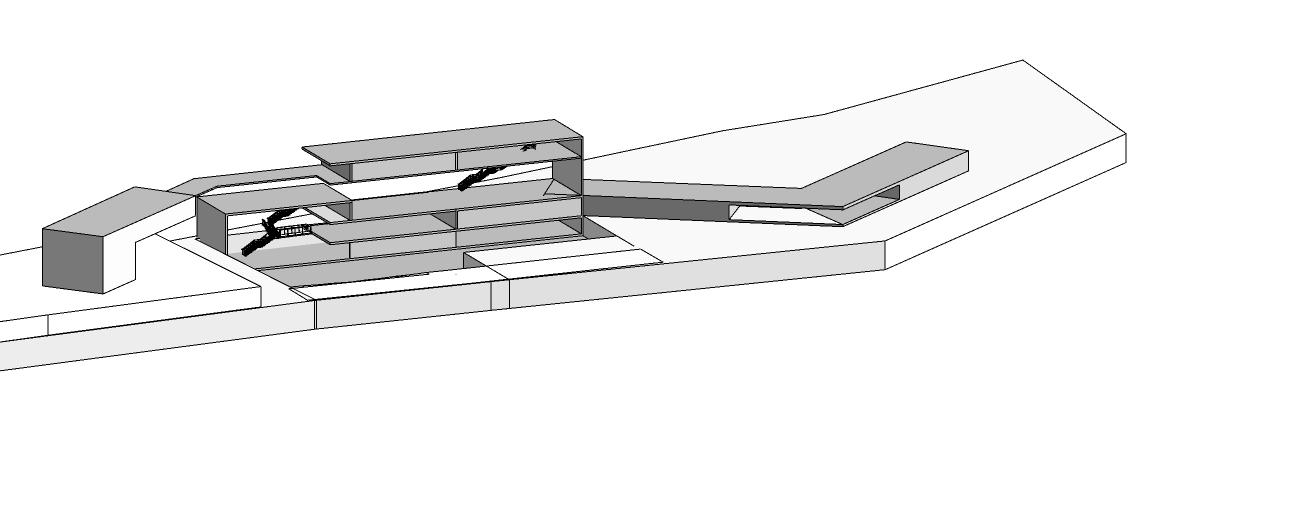

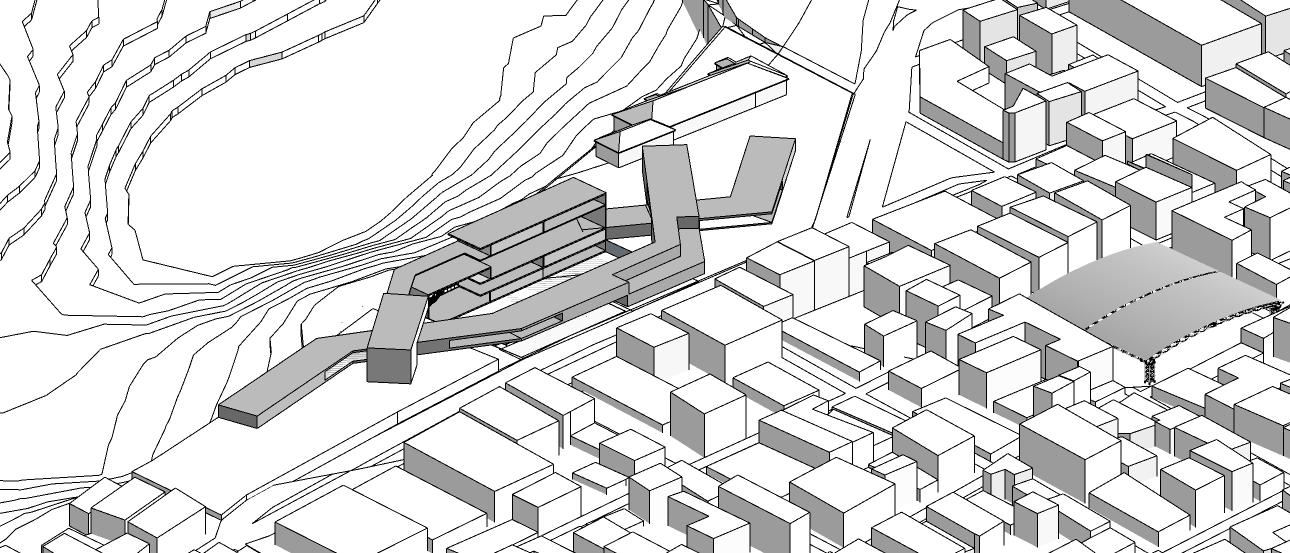

Volumetria

La idea principal del proyecto es que se conectesn todos los espacios hacia la plaza central , contando con espacio gastronómico, un espacio cultural donde contara con talleres y un espacio conde muestre el proceso de fabricacion de la altigua algodonera y una zona para la exhibición de los talleres y contando con un espacio comercial donde se trasladara el mercado primero de mayo ya que el actual provoca insegurida pecencia poco espacio.

Asoleamiento

VIENTOS

Recibe corrientes alisas (cálidas y húmedas) proveniente de la región oriental dando como resultado el clima templado

CLIMA

Clima templado seco

Temperatura desde los 13,8° a 17°C

Temperatura promedio anual 15° C

Vientos

TIPOLOGÍAS COMERCIAL

Entre los comercios de la zona están: alimentos, ropa, zapa tos, imprenta, bisutería, artículos varios. Por lo que se puede plantear pasajes comerciales y de ésta manera reubicar a los comerciantes ambulantes del sector.

Cultural

La zona presenta una cultura artesanal por la antigua frabrica algodonera la que hay que reactivar y mostrar cual es su proceso de fabricacion y como era su funcionamiento años atras ademas de reforsar con talleres artisticos y artesanales.

Areas Recreativas

Garaje

Plaza central Áreas verdes

Visuales hacia el rio ambato

Vacio-Espacio Urbano

Llenos-Formas

Antigua Fabrica Algodonera

DIAGRAMA DE RELACIONES

area comercial

DIAGRAMA DE DISTRIBUCION DEL PROGRAMA ARQUITECTONICO

venta de viveres y verduras

venta de accesorios

Taller de artes

Taller de musica

Taller de modas

venta de accesorios

Galerias de expociciones

Plaza Central

moda de ropa y calzado

Sala de eventos

Plaza central

Taller

Sala de multiusos

vestibulo

Heladeria

Cafeteria

recepción

ingreso

Restauraste

expocicion de la algodonera

Zona gastronomica

Zona comercial sala de eventos

sala de expocicones

galeria de artes

zona administrativa

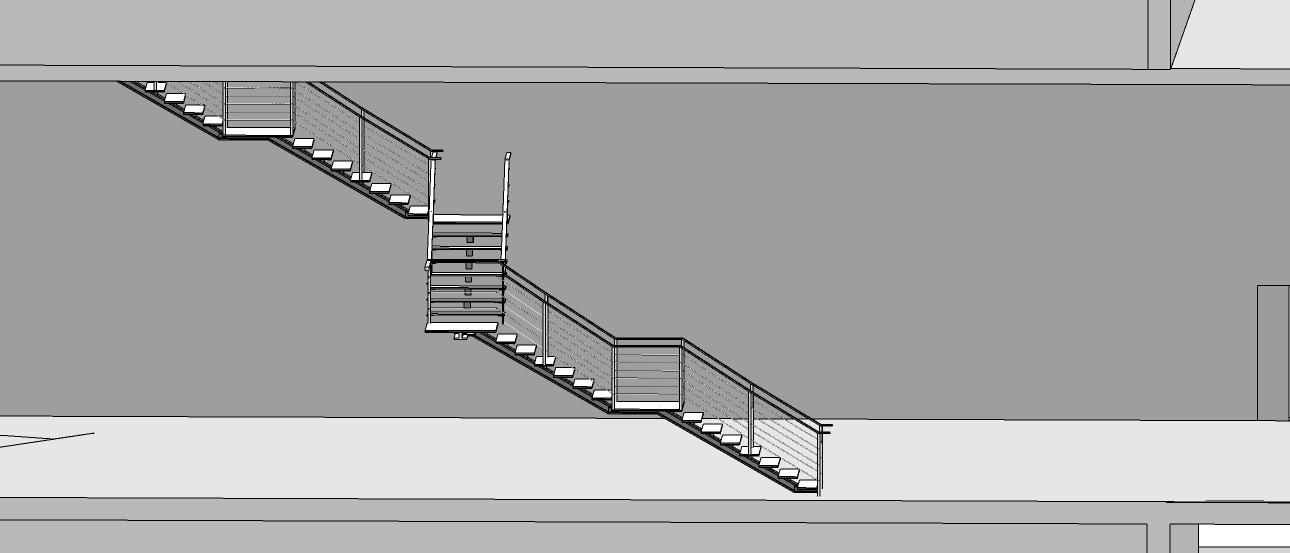

Circulacón Vertical

La circulación en el proyecto sera por medio de gradas vistas , llevando a una movilidad y distribución hacia los espacios funcione de manera correcta. Además el ingreso será por una rampa que no exede el 8%, esto hará que el proyecto tenga accesibilidad universal, al llegar al nal de la rampa se encontrará con una plaza central el punto central de todo el proyecto.

Visuales

Rio Ambato

Puente Juan Leon Mera

Area construida

Plaza central

llenos llenos

Vacios

Vacios

Vacios Vacios

llenos

Puente

Espacios de doble altura

Circulacion vertical expuesta

ingreso por medio de gradas y rampas pasaje al aire libre coneccion de espacios recreativos

volados

visuales hacia el rio Ambato

Llenos

Zoa de expocición de la antigua algodonera

Zona Gastronomica

Sala de eventos

Centro comercial

Galeria de expociciones

Á rea Talleres

Areas verdes

Plaza central

Garaje

Zona gastronomica

Zona comercial sala de eventos

sala de expocicones

galeria de artes

zona administrativa

MODULOS DE 6 X 6

MALLA ESTRUCTURAL

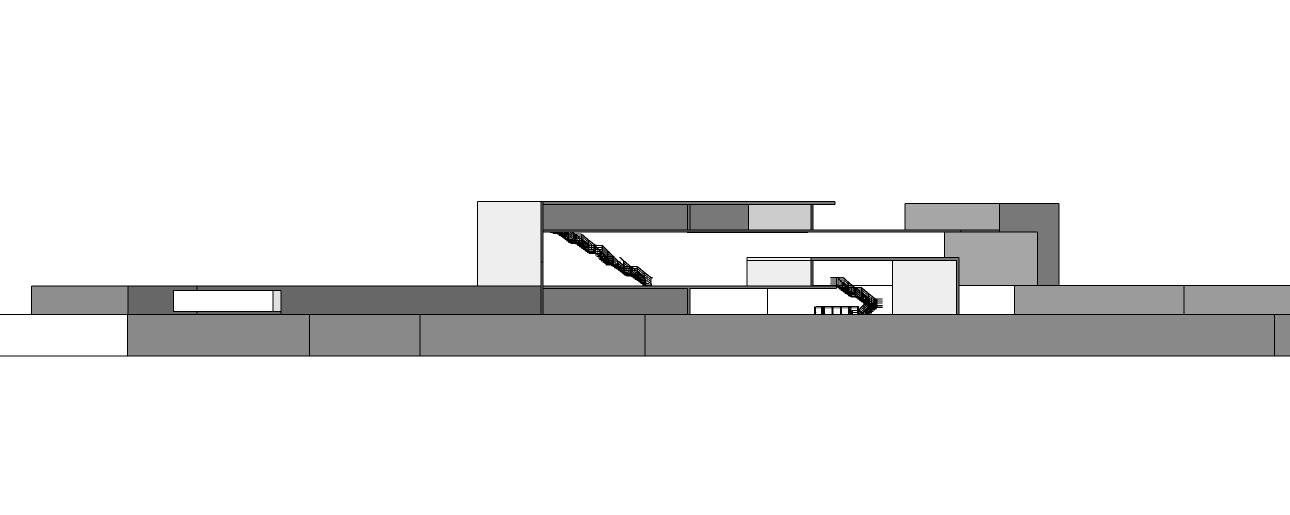

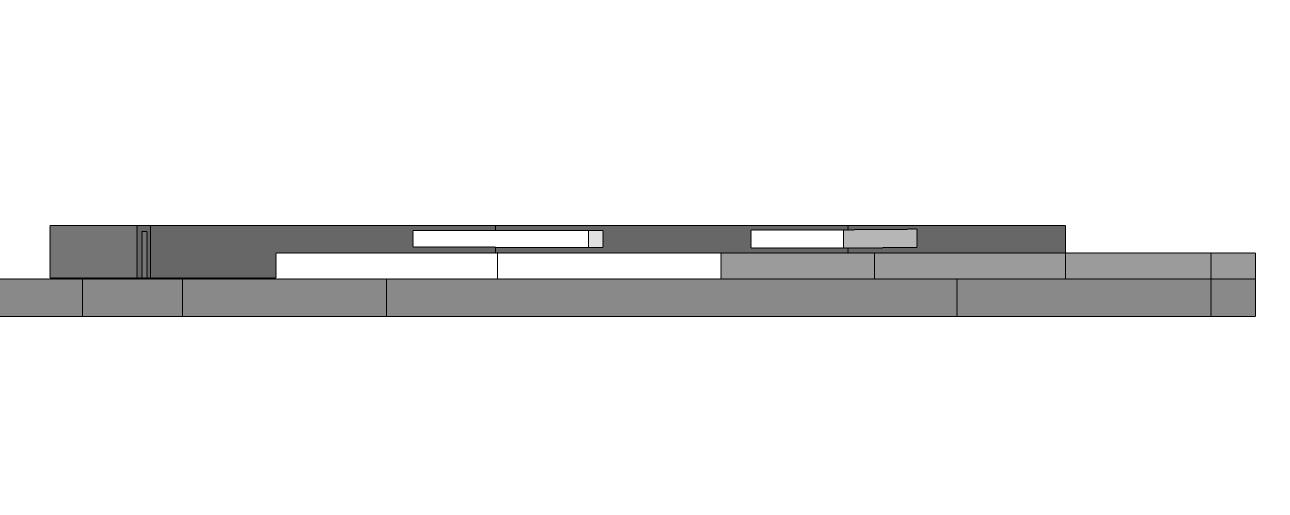

Corte posterior

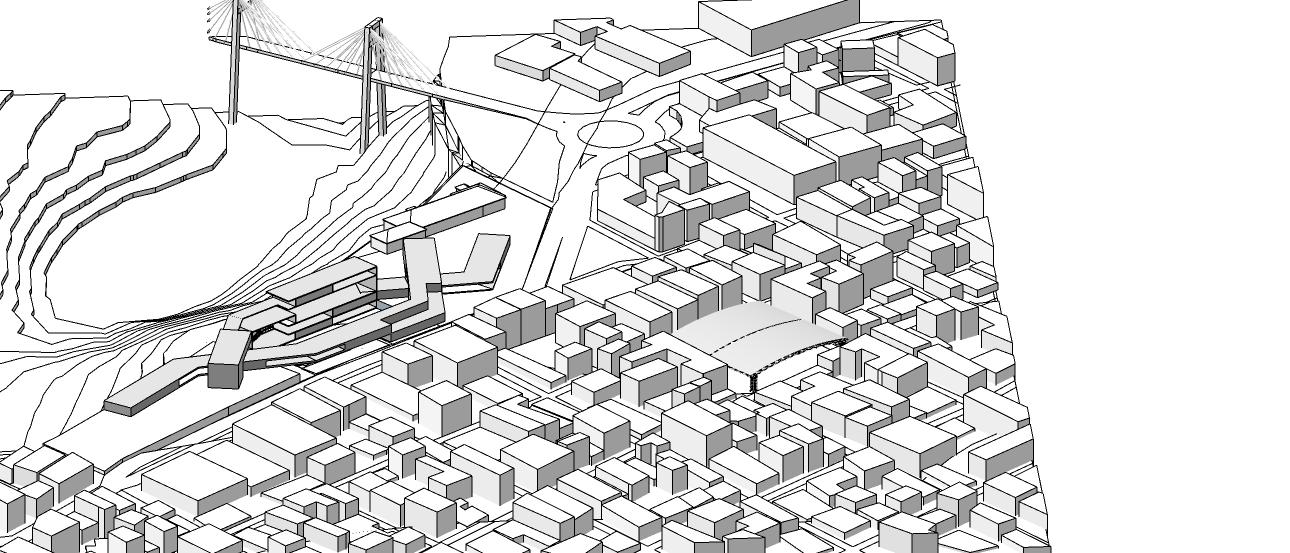

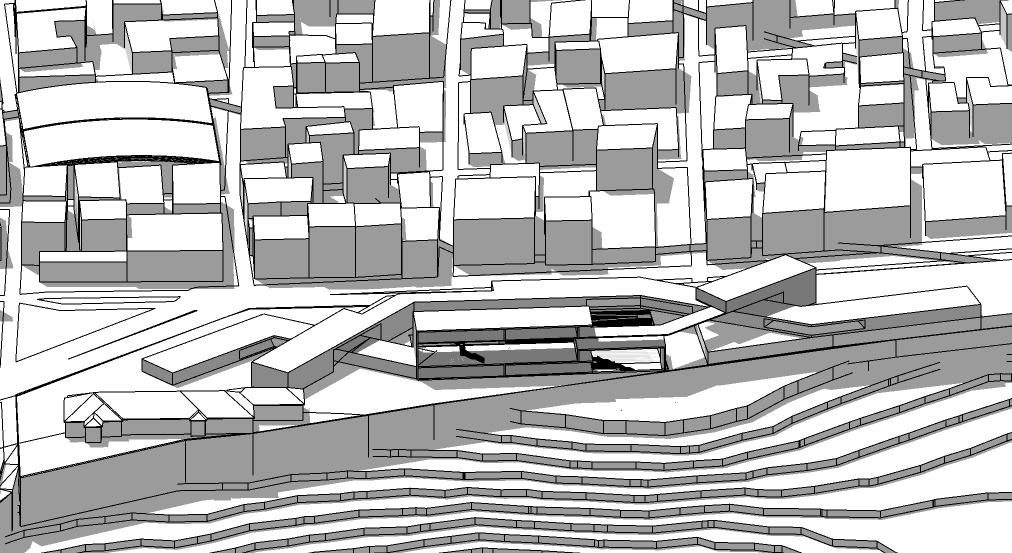

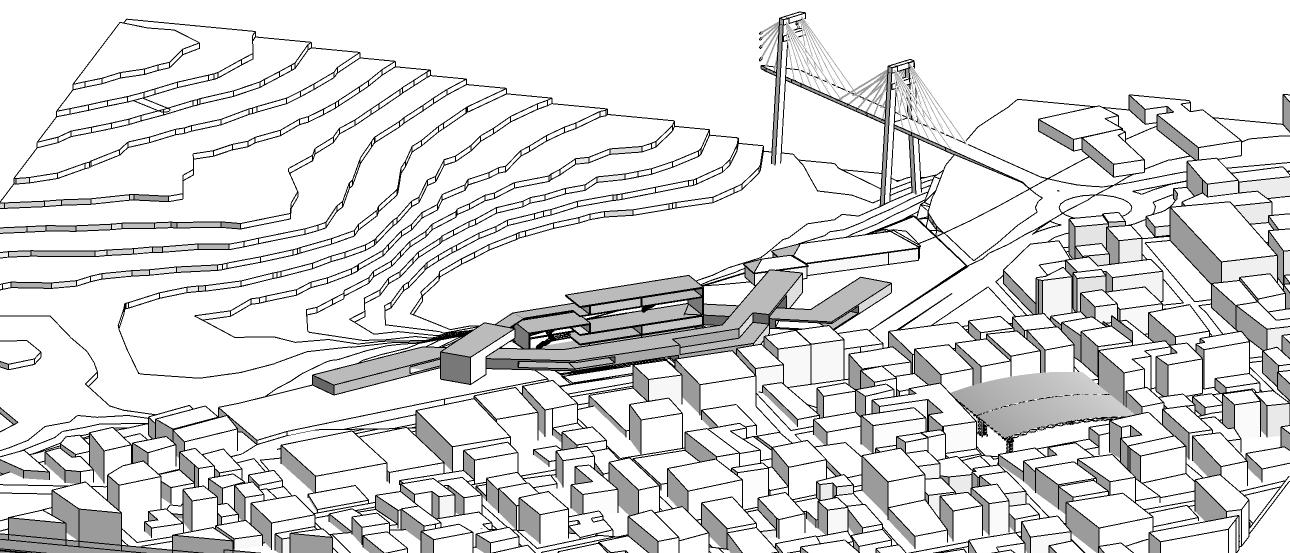

Implantación

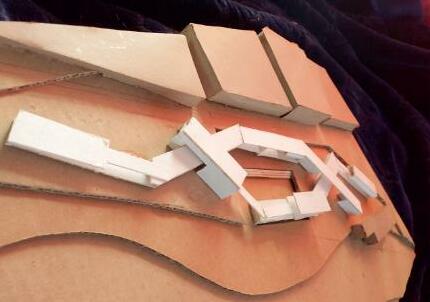

Maqueta

PROYECTO REVEW

FACHADAS

DETALLES CONSTRUCTIVOS

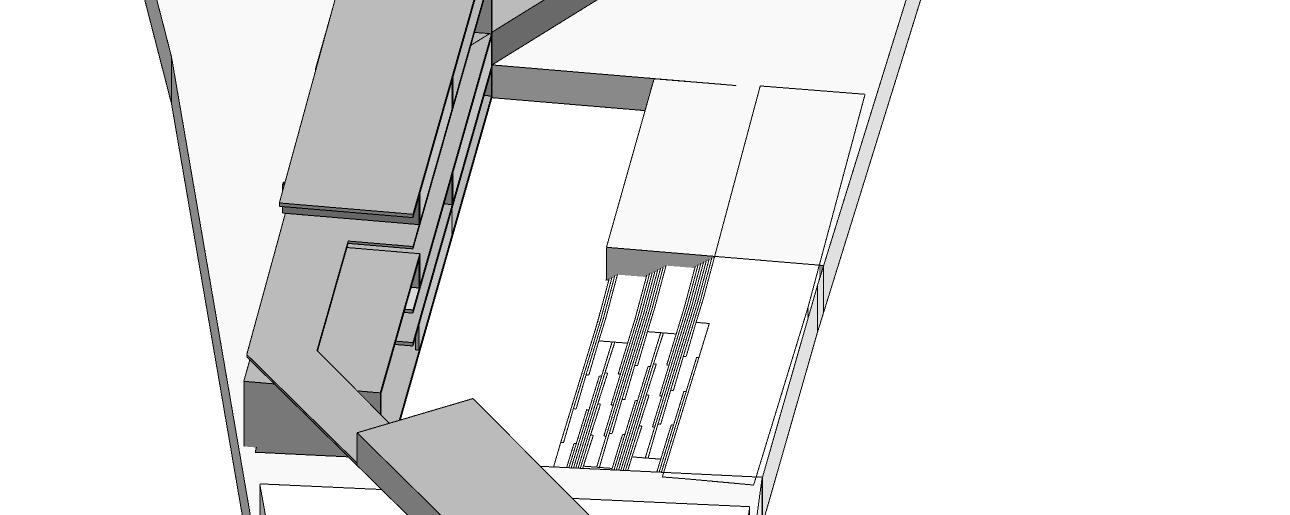

AXONOMETRIA EXPLOTADA

TEXTO EXPLICACION DEL PROGRAMA ARQUITECTONICO

CENTRO COMERCIAL Comercializacion de ropa Comercializacion de zapatos

GALERIA DE ARTES

Expocicion de las obras realisadas en los di rentes talleres

CENTRO COMERCIAL

Zona de comida

Panaderia

Pasteleria heladeria

ZONA DE COMIDA

Patio de comidas

TALLERES

Taller de modas

Taller de musica

Taller de dansa y ejercicio

AREA DE EXPOCICIONES

Exhibicion de la antigua fabrica algodonera

CENTRO COMERCIAL Comercializacion de viveres

ZONA ADMINISTRATIVA

Direccion Bienestar social

CENTRO COMERCIAL Comercializacion de verduras

El terreno se cuentra con algunos desniveles el primer nivel cuenta en la Lizardo Ruiz a N.+0.00 luego sigue bajando a un N.-2.0 hhazta llegar al Rio con un gran desnivel de 15 metros de profundidad

Su principal funcion sera dar un espacio adecuado donde puedan ejercer su comercializacion a la vez complementandola con espacios de aprendizaje culturales y recreativos.
