PROLOG

Puji Syukur saya panjatkan pada Tuhan Yang Maha Esa karena berkat rahmatnya saya dapat menyelesaikan project dan portofolio Studio Perancangan Arsitektur 5 ini tepat waktu.

Sebelumnya saya ingin berterima kasih kepada Bapak Nutrian Galupamudia, ST., MT selaku koordinator dosen kelas Studio Perancangan Arsitektur 5 atas ilmu dan materi- materi yang

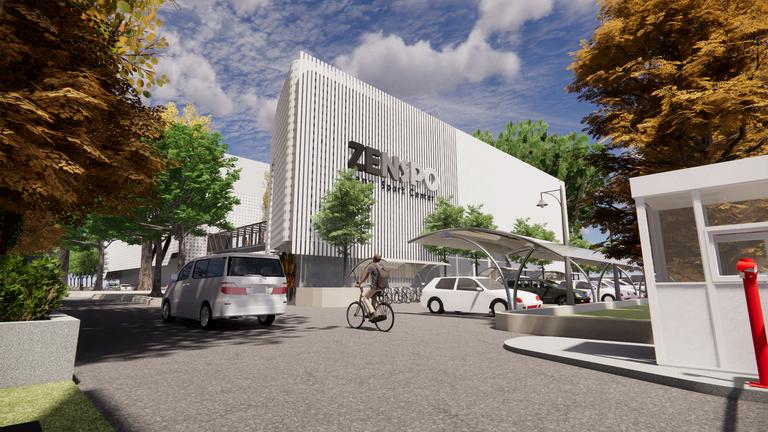

ZENSpo

Gelanggang Remaja - Youth Center

ZENYTA

1321031005

Dosen Pembimbing::

NoehRaizalTarigan,ST,MT

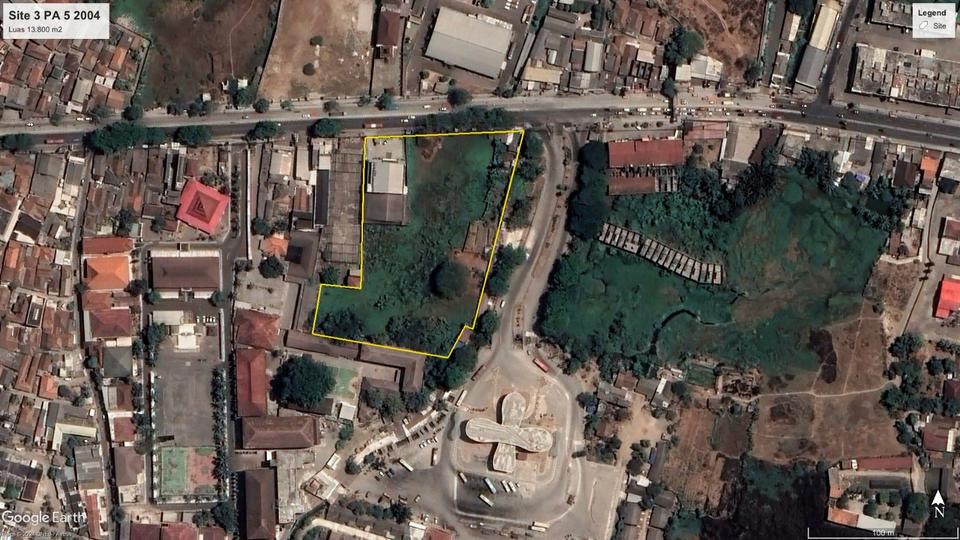

LokasiPerancangan:

Jl Raya Jkt Jl Pakupatan No.KM.7, Panancangan, Kec. Cipocok Jaya, Kota Serang, Banten42124

LuasLahan: 14000m2

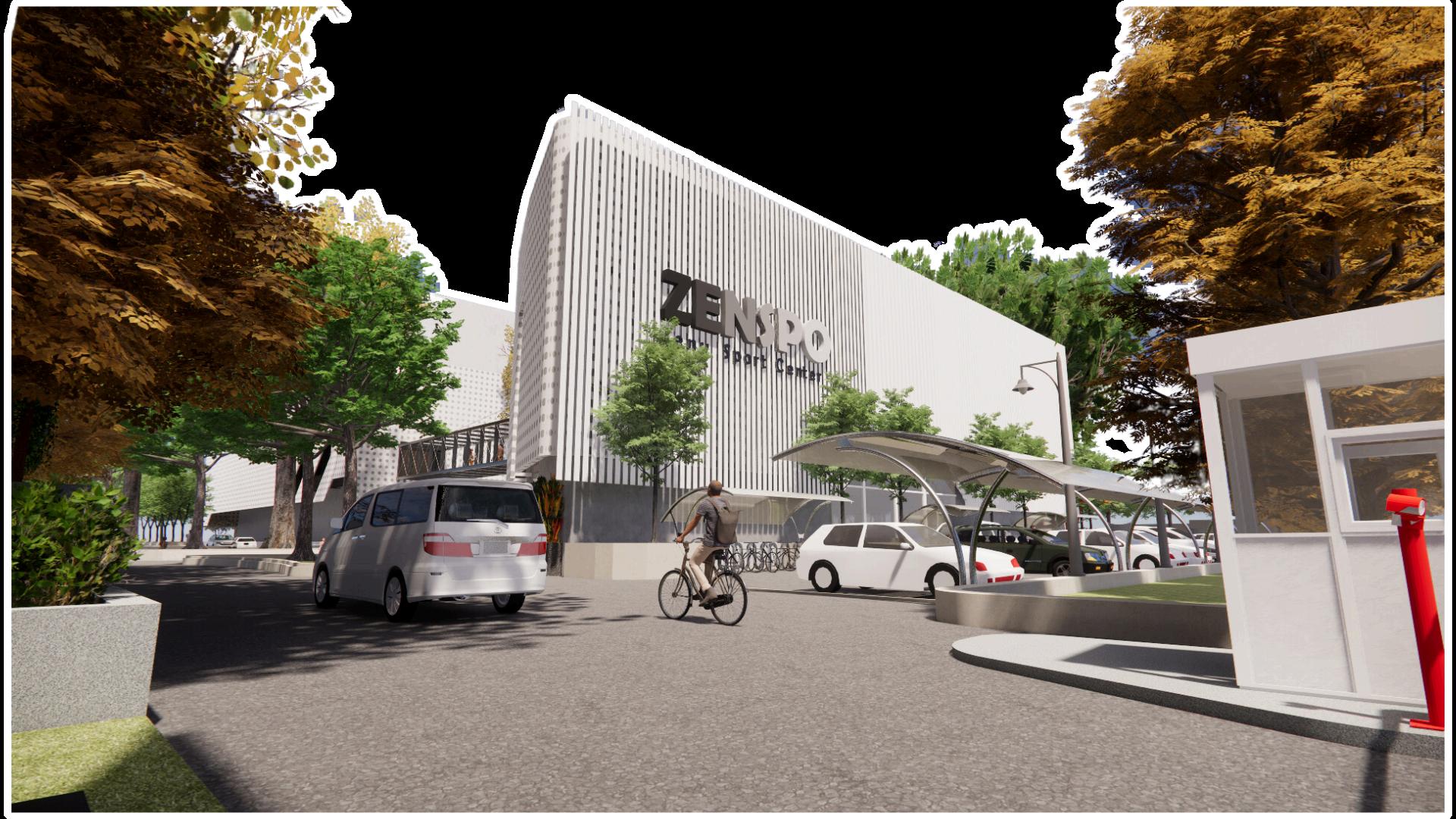

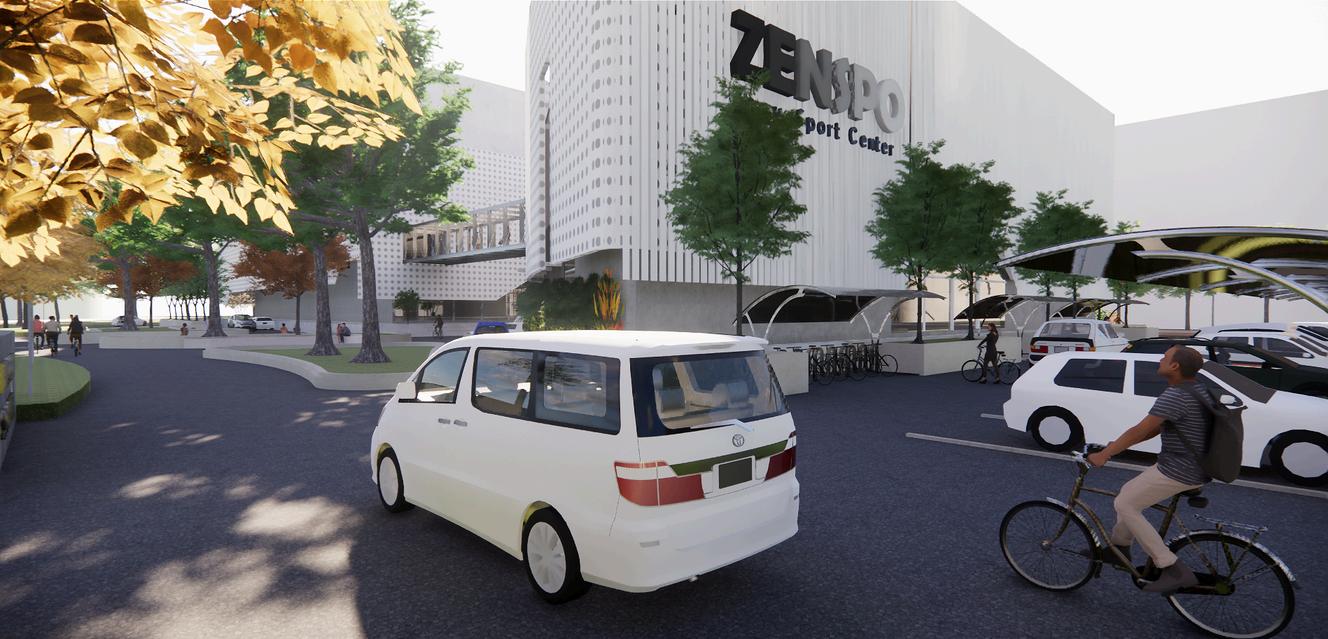

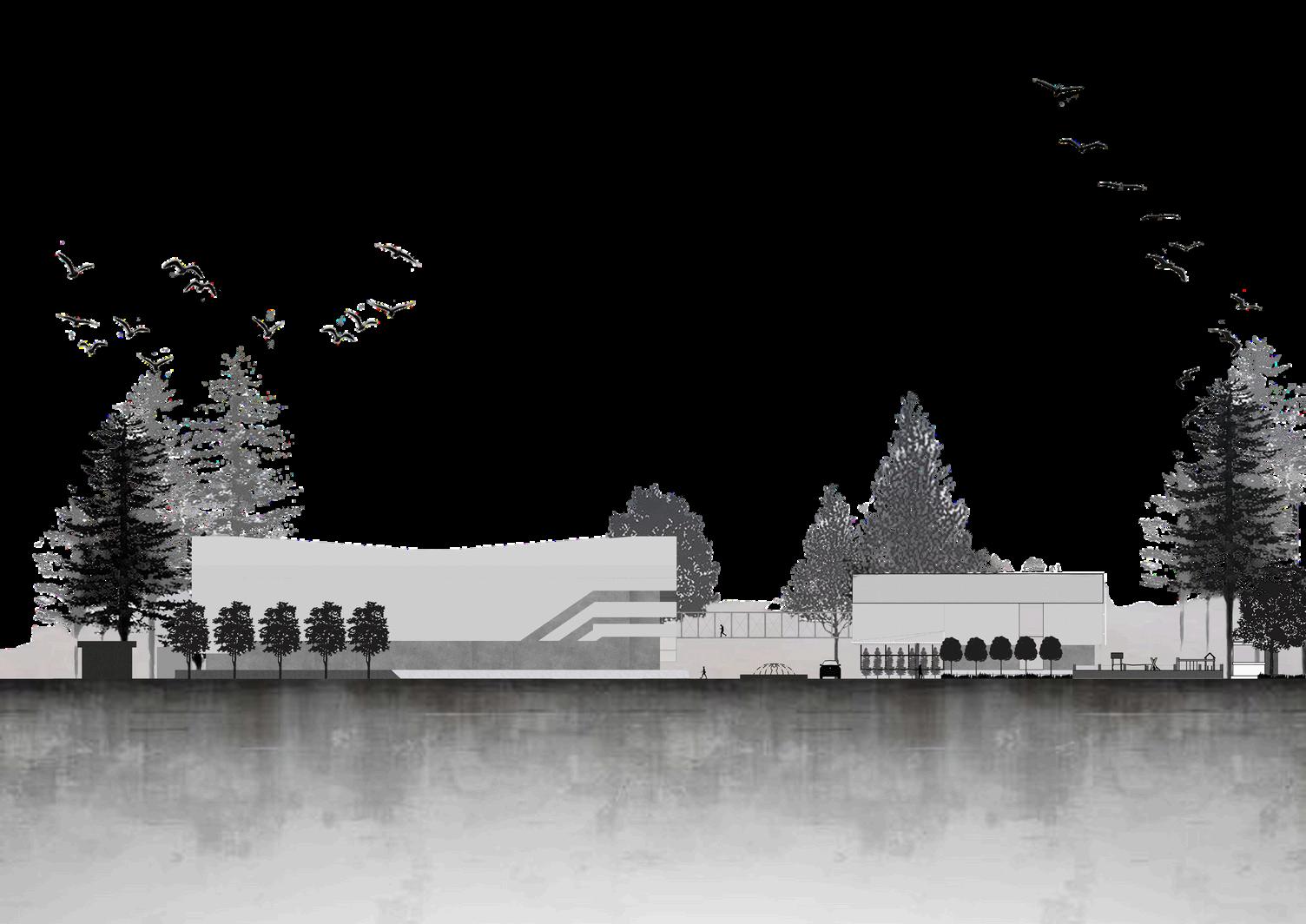

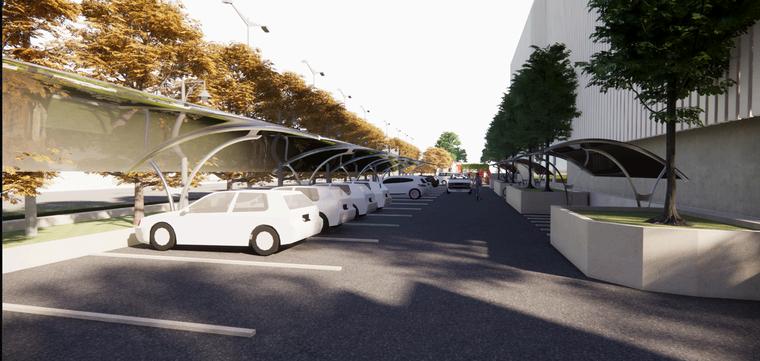

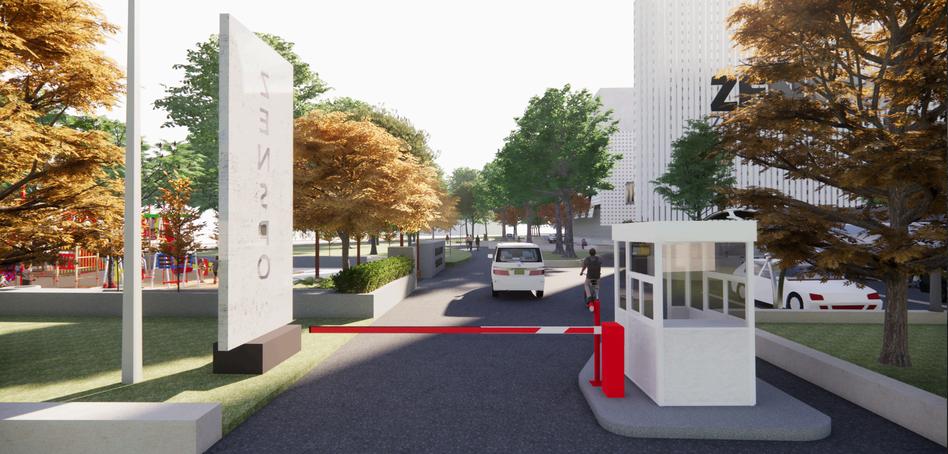

ZENSpo merupakan sebuah gelanggang remaja untuk menunjang berbagai kegiatan remaja seperti olahraga, dan aktivitas kreativitas bagi para remaja baik itu dalam skala besar ataupun kecil

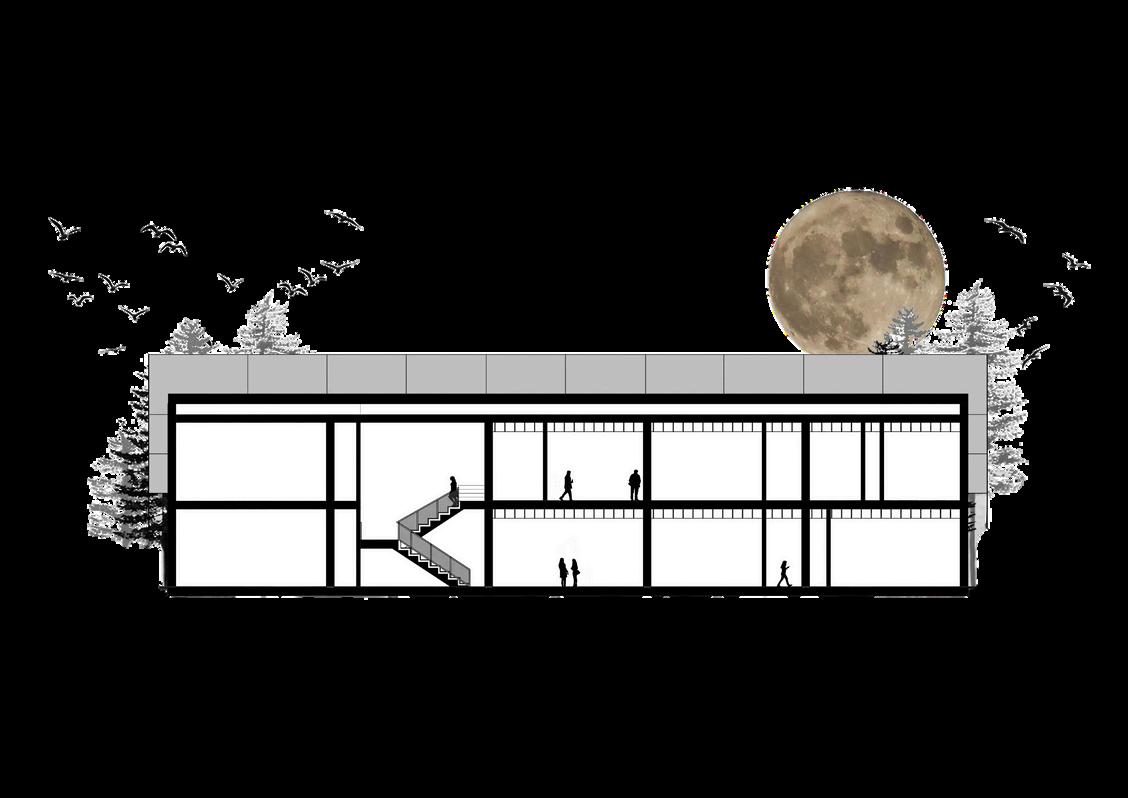

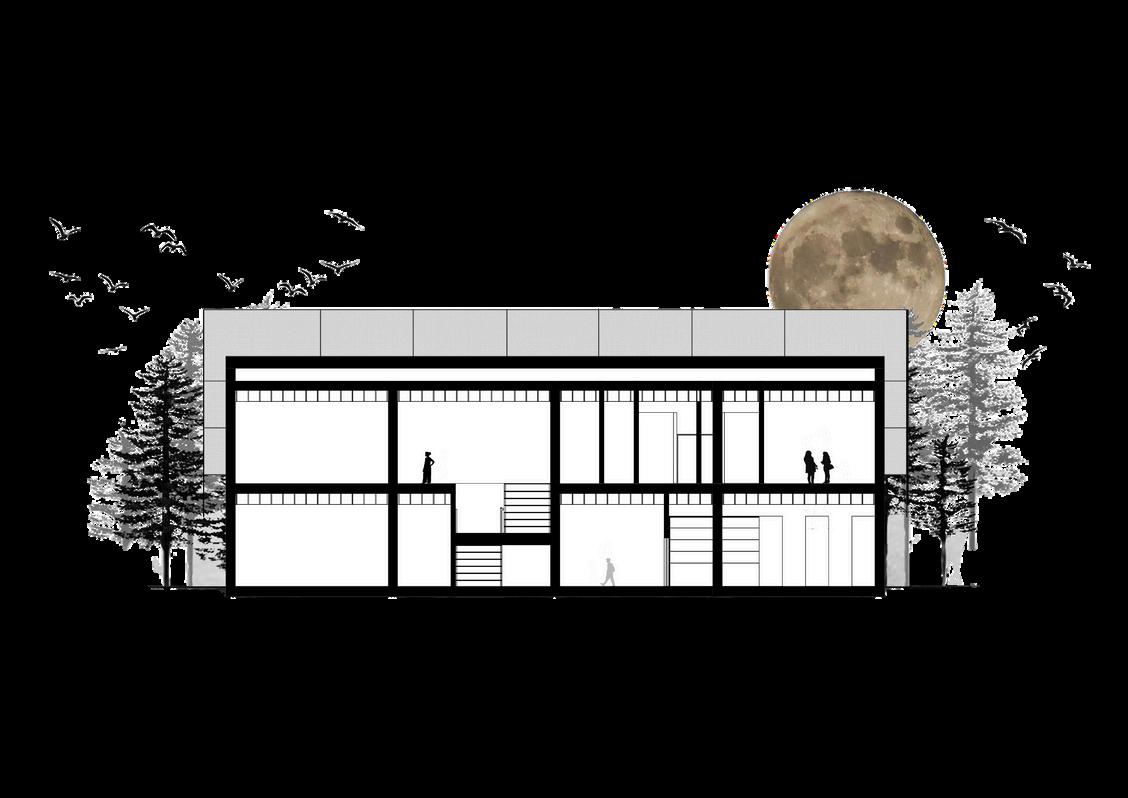

Gelanggang remaja ini terbagi menjadi 2 massa berbeda berdasarkan kegiatan, yaitu gedung olahraga dan gedung kesenian yang masing- masing memiliki 2 lantai dan satu basementpadaareagedungolahraga

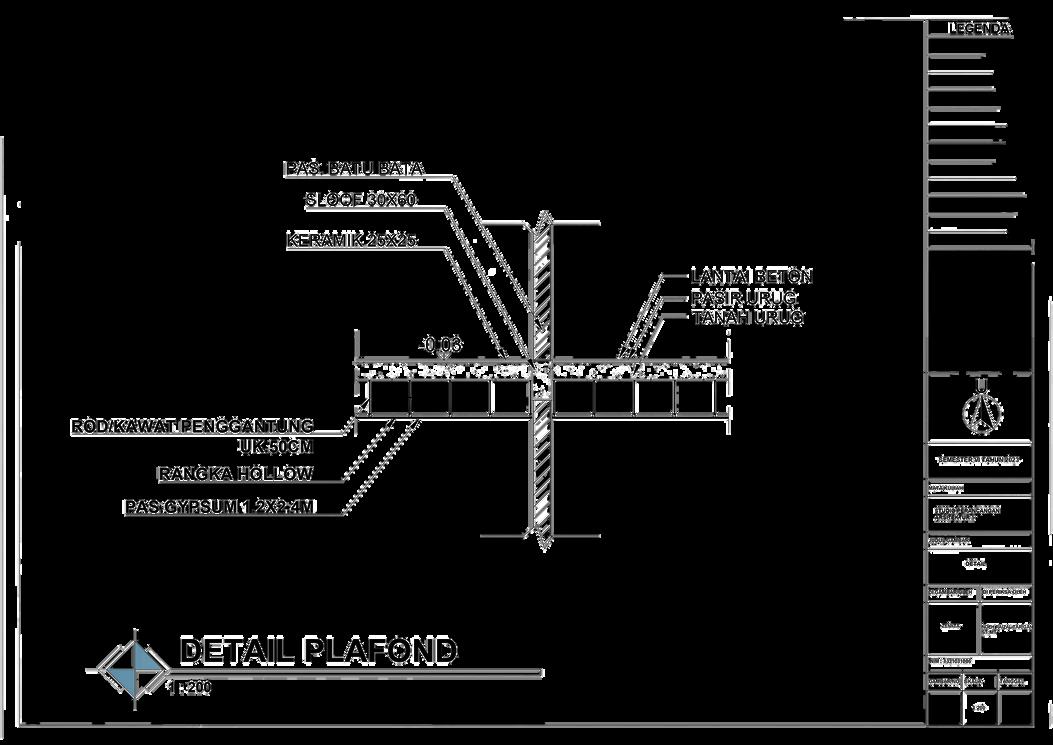

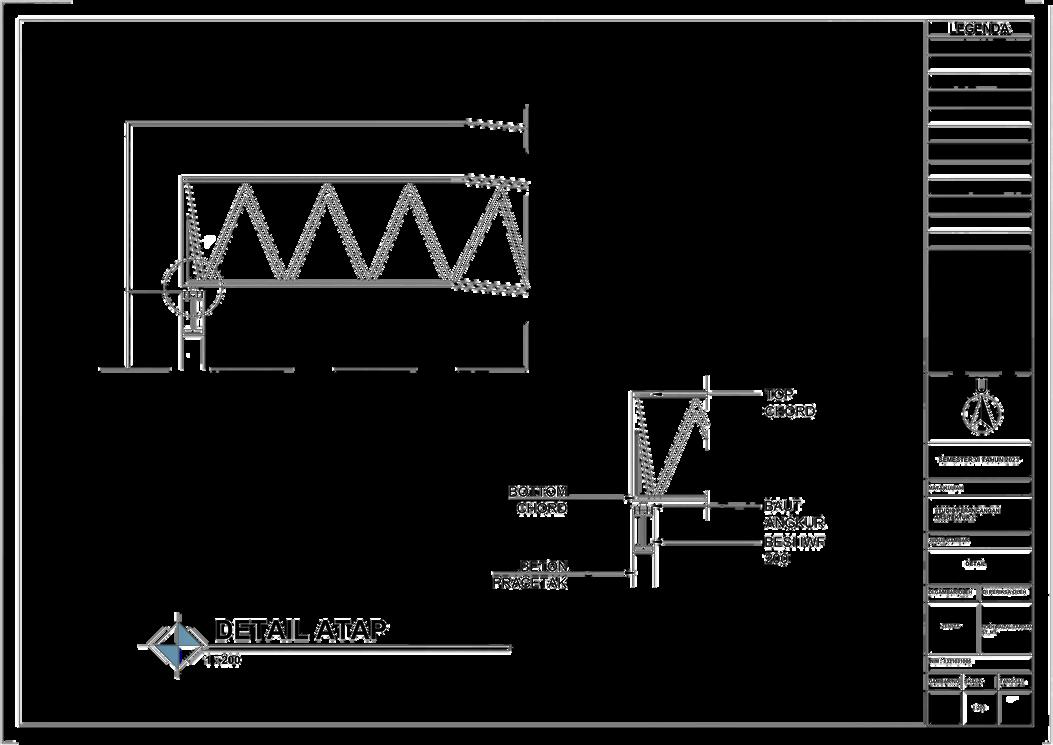

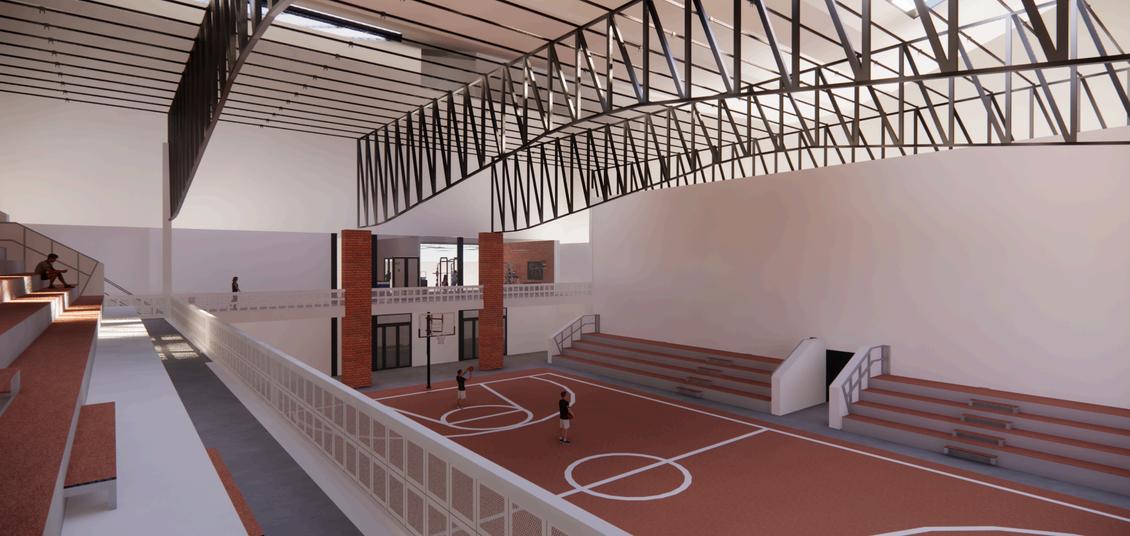

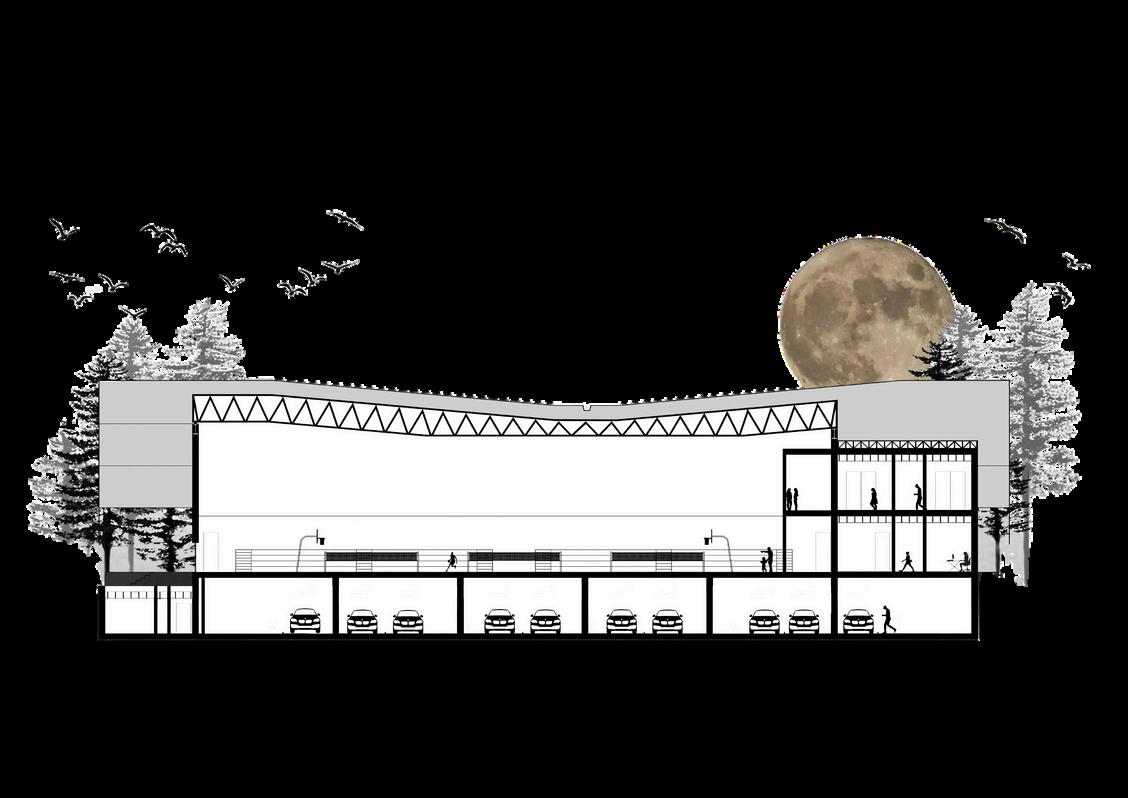

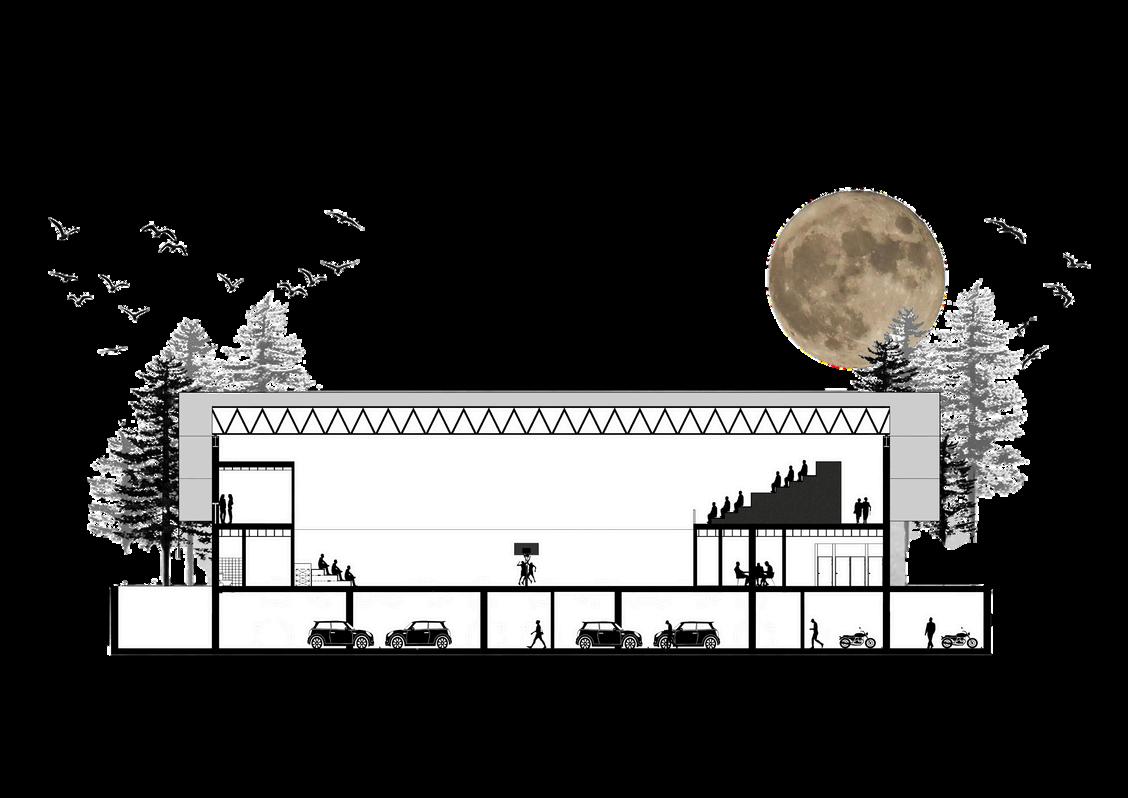

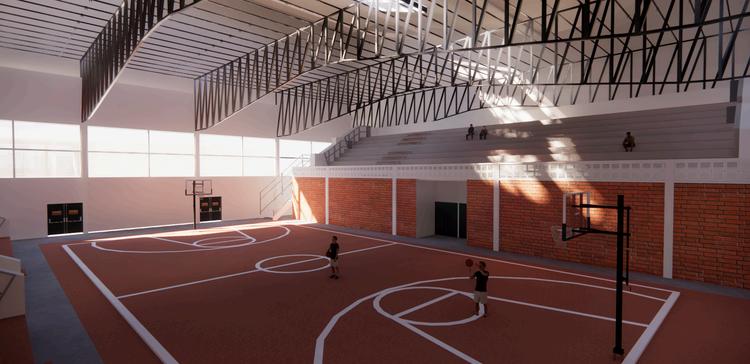

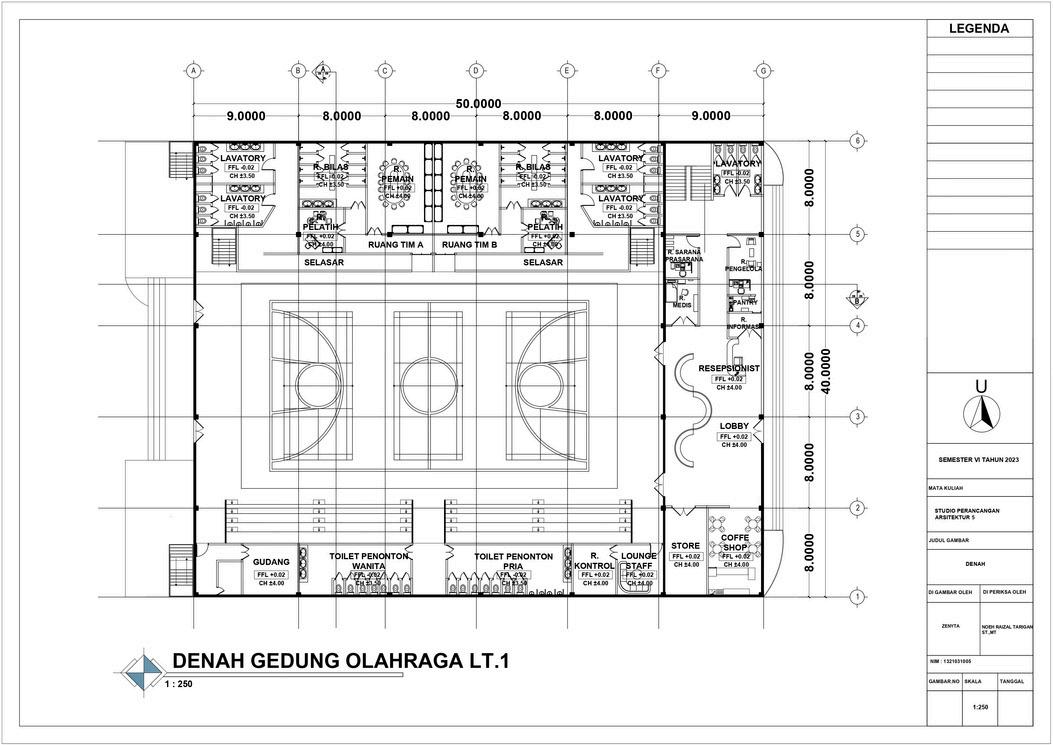

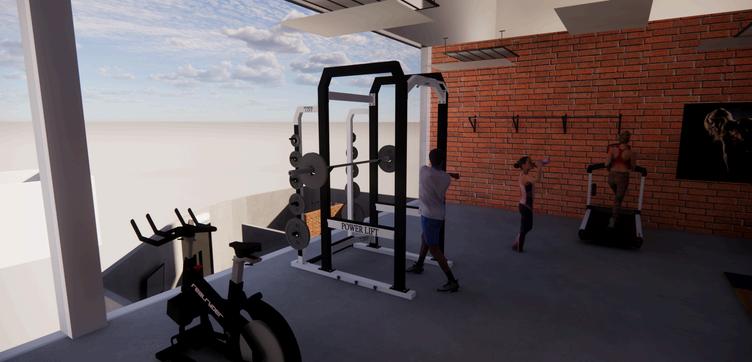

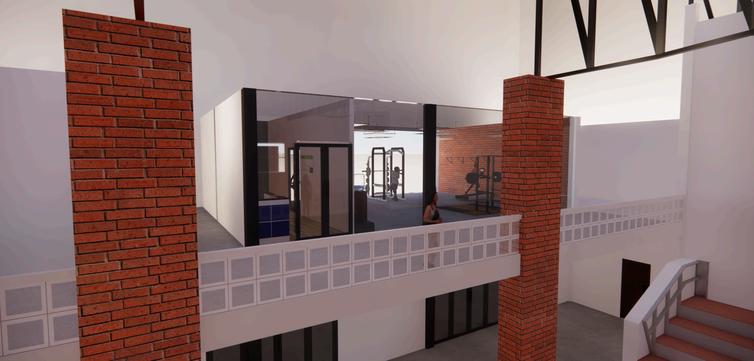

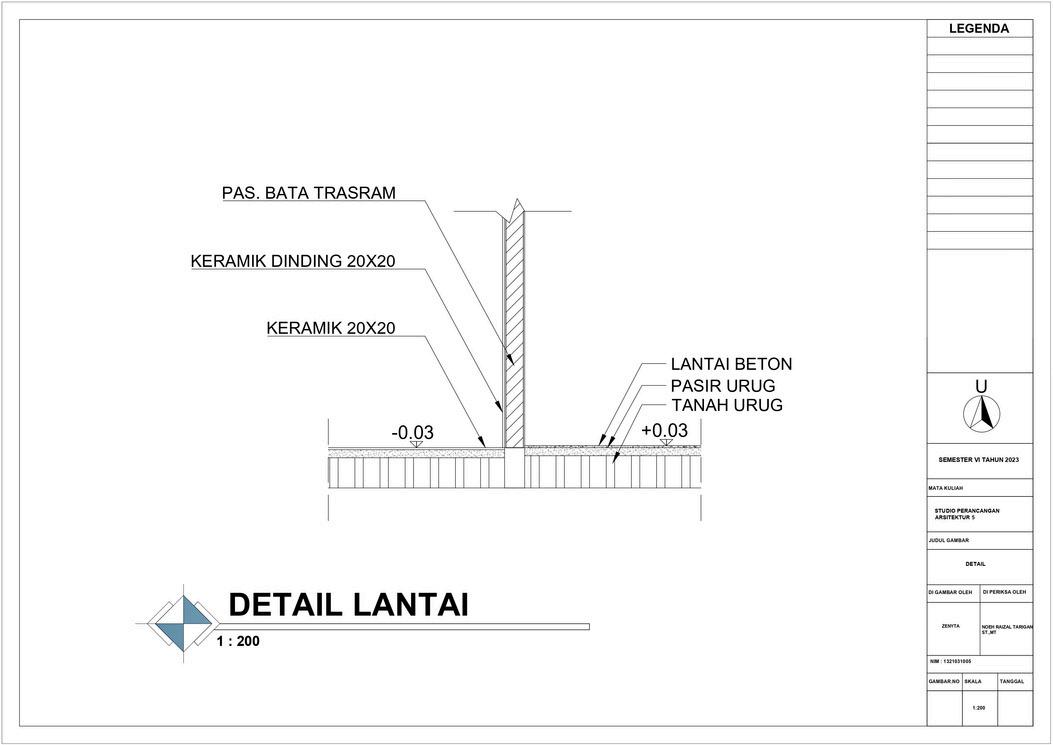

Pada gedung olahraga terdapat basement, dengan lantai 1 yang memiliki 1 lapangan multifungsi yang terdapat 3 macam jenis olahraga, yaitu bulu tangkis, futsal dan basket, difasilitasi juga ruangpelatih,areabilas,lavatory,ruanggantidanlokersertaklinik, ,resepsionist,ruangpengelola,areabelanja,sertacoffeshop,Pada lantai2terdapatareatribunpasif,lavatorydanjugaruanggym.

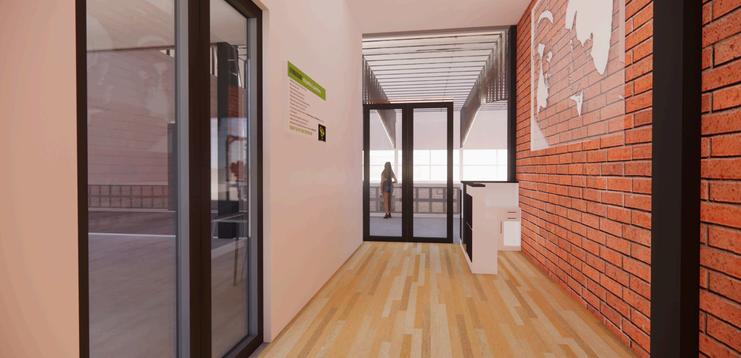

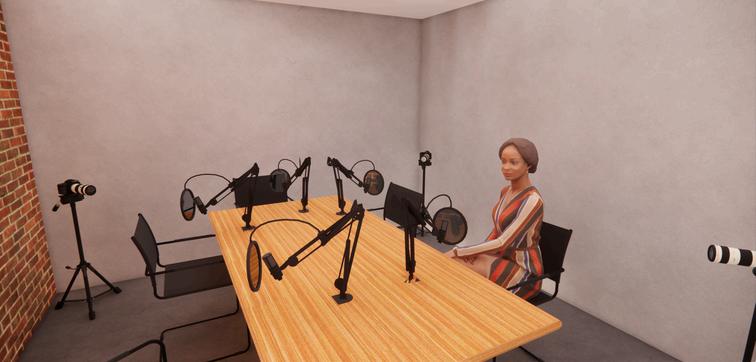

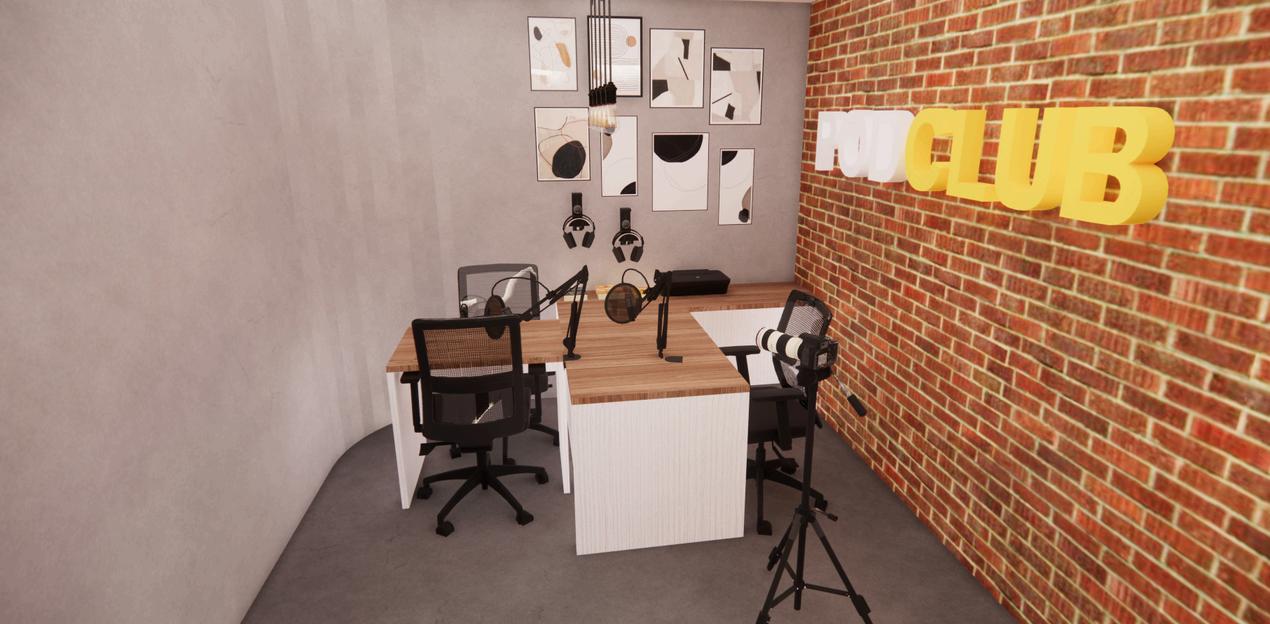

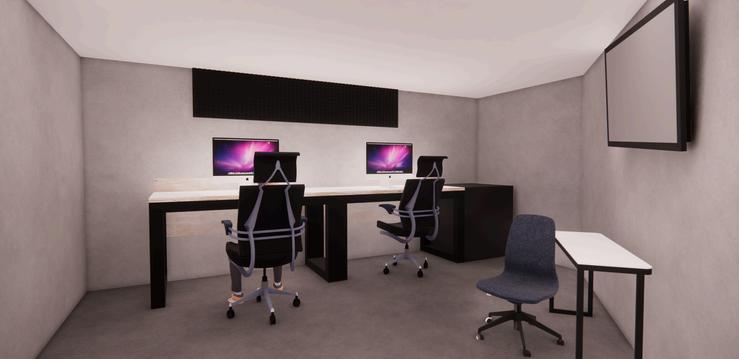

Pada gedung kesenian lantai 1, terdapat area pengelola, resepsionist, lobby, perpustakaan, mushola, serta mini market. Lantai 2 yaitu adalah lantai utama yang mana pada lantai ini terdapat beberapa macam ruang diataranya, aula, ruang podcast,ruangsenitari,danjugaruangsenilukis

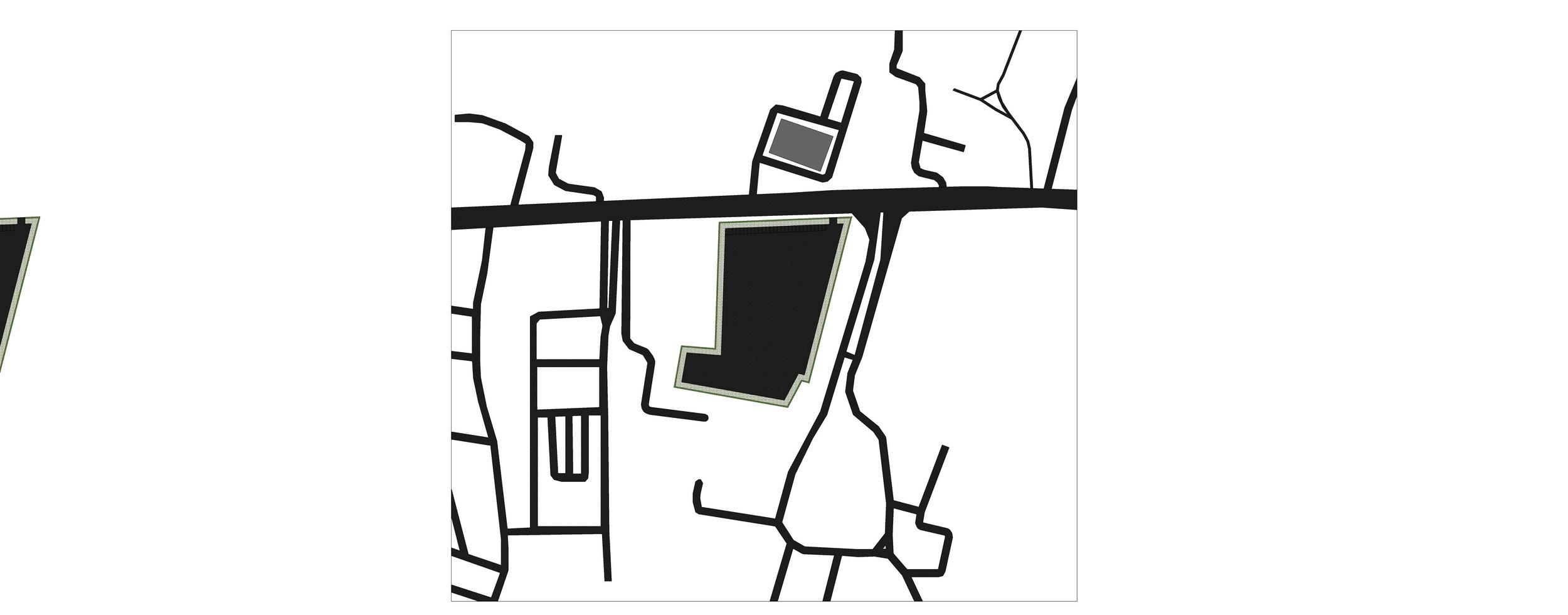

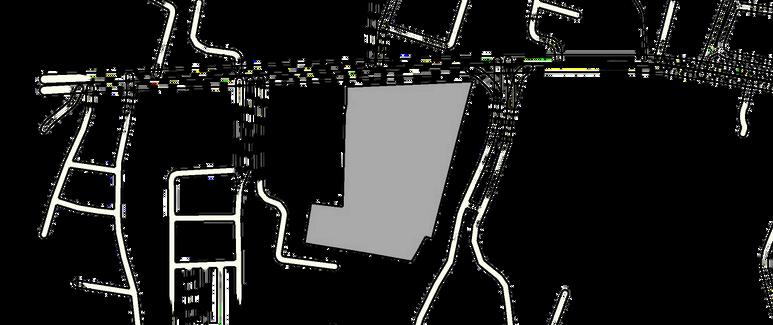

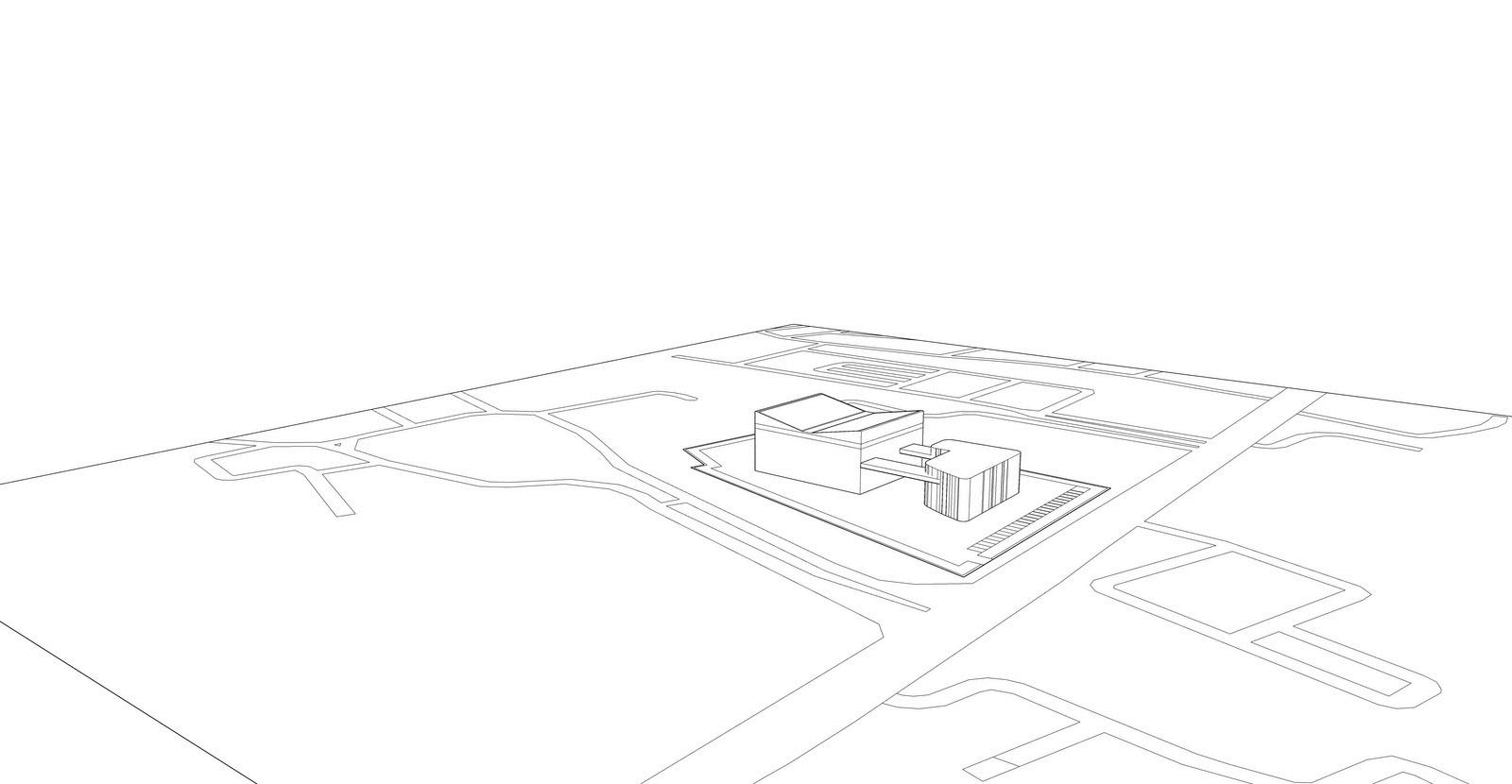

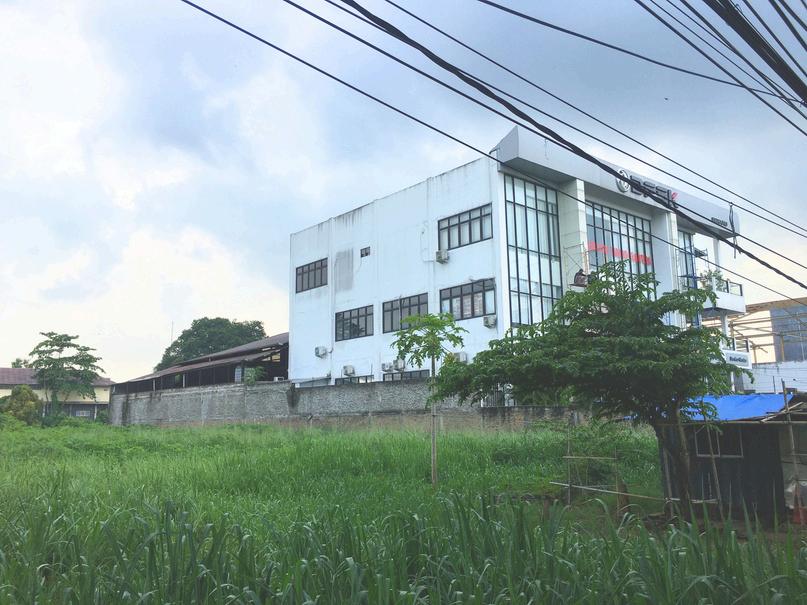

Analisis Tapak

Memiliki kawasan yang sangat strategis karenaletaknyabertempatandijalanutama dandiapitolehbeberapauniversitas

A N G I N / U D A R A

Angin / udara yang bergerak dari arah barat hingga timur site dapat dimanfaatkan sebagai salah satu sumber udaraalamiuntukbangunan

V E G E T A S I

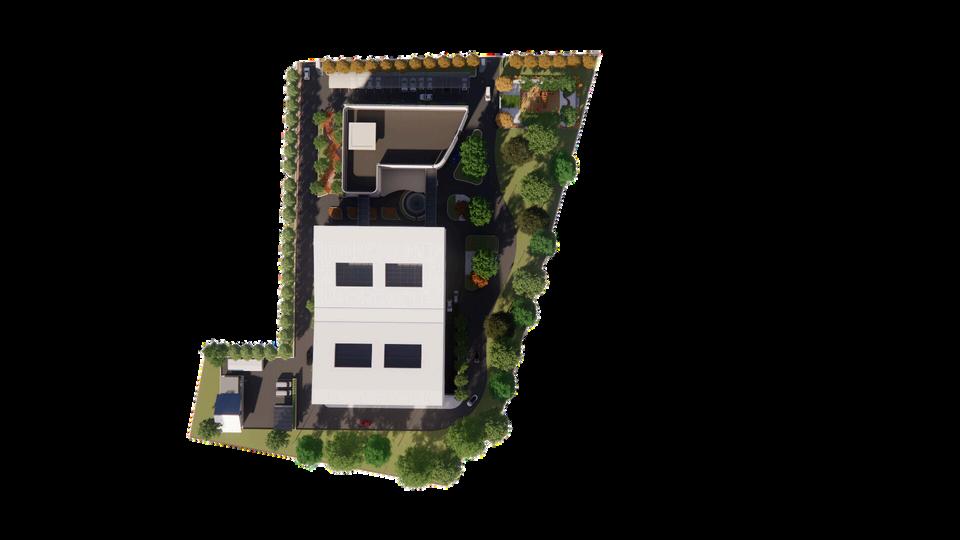

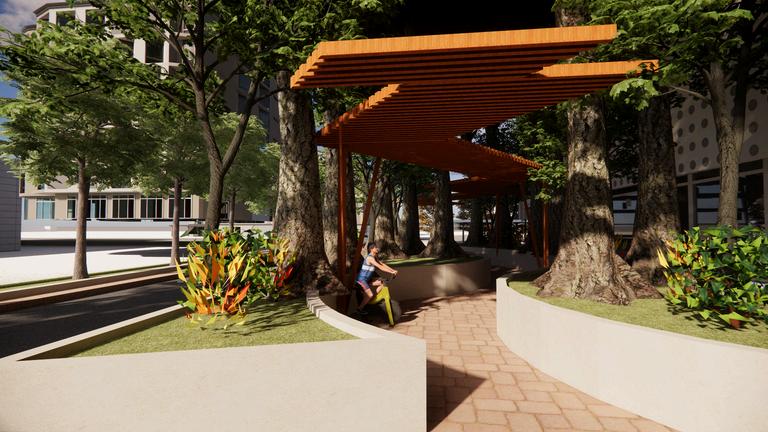

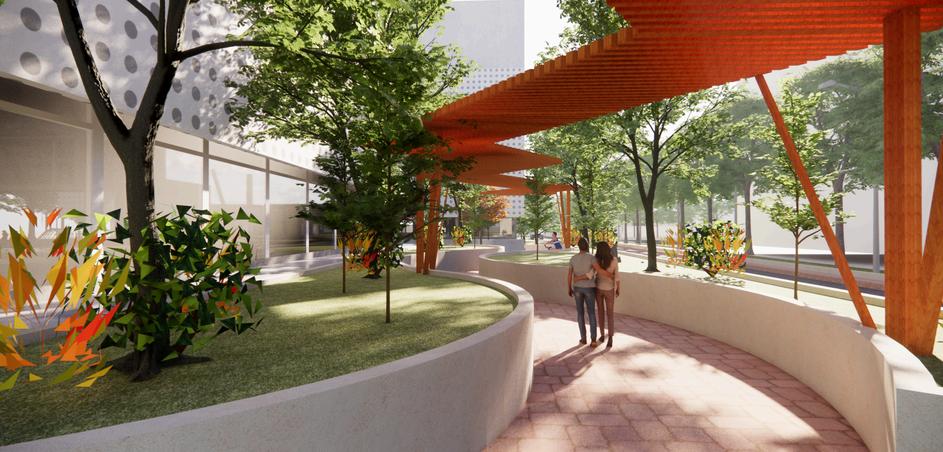

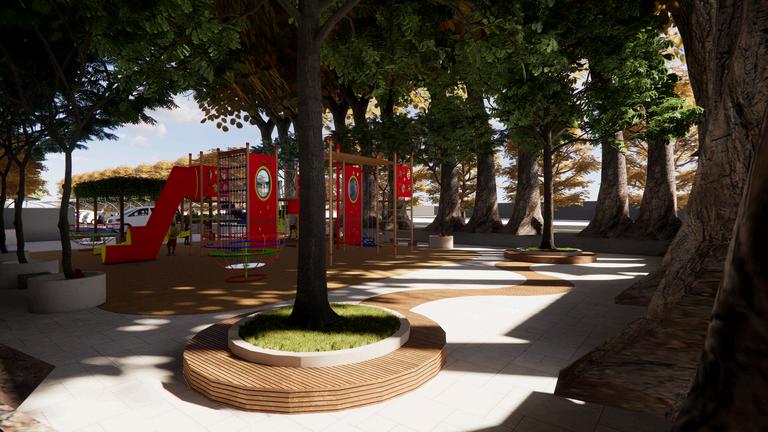

Vegetasi pada bagian t menjadi penghalang mas matarahari berlebih, menjadi titik utama dari landscape berupa taman dan playground Pada sisi- sisi tapak dari berbagaiarahjugaditanamkanberbagai pohon, guna menjadikan kawasan lebih sejuk dan asri karena daerah tersebut memilikicuacayangpanasdanberpolusi

M A T A H A R I Mu ar me ma ta be

Kebisinganyangpalingtinggiberasaldari kendaraan di jalan raya ditanamkan vegetasi siarea sisi tapak berpotensi mengurangi kebisinganyangmenjadidayatarikpengunjung

Regulasi Tapak

Luas Lahan 14 000m2= 1 40 Ha KDB : 60% (14 000 x 60%)=8 400m2

KLB : 3,5 (14 000 M2 x 3,5) = 84 000 M2

KTB : 70% (14 000 m2 x 70% = 9 800 m2

KDH : 30% (14 000m2 x 30%) = 2 100 m2

GSB : 5 Meter

Lebar Pedestrian : 2 Meter

Lebar Drainase : 2 Meter

GSB: 1/2 Lebar Jalan : 5 Meter

Lebar Jalan Utama 2 Arah : 20 Meter

Konsep dan Gubahan Massa

Concept

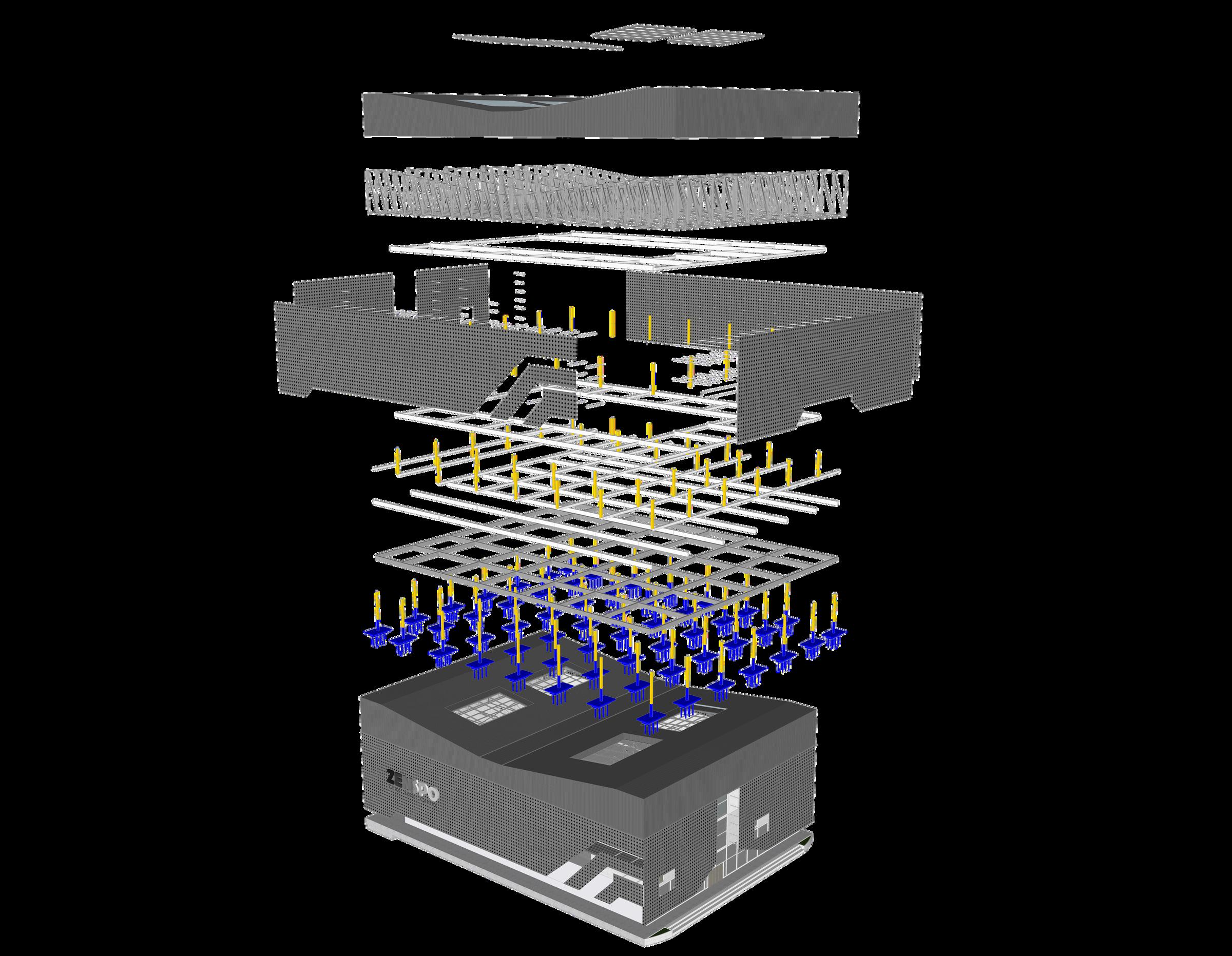

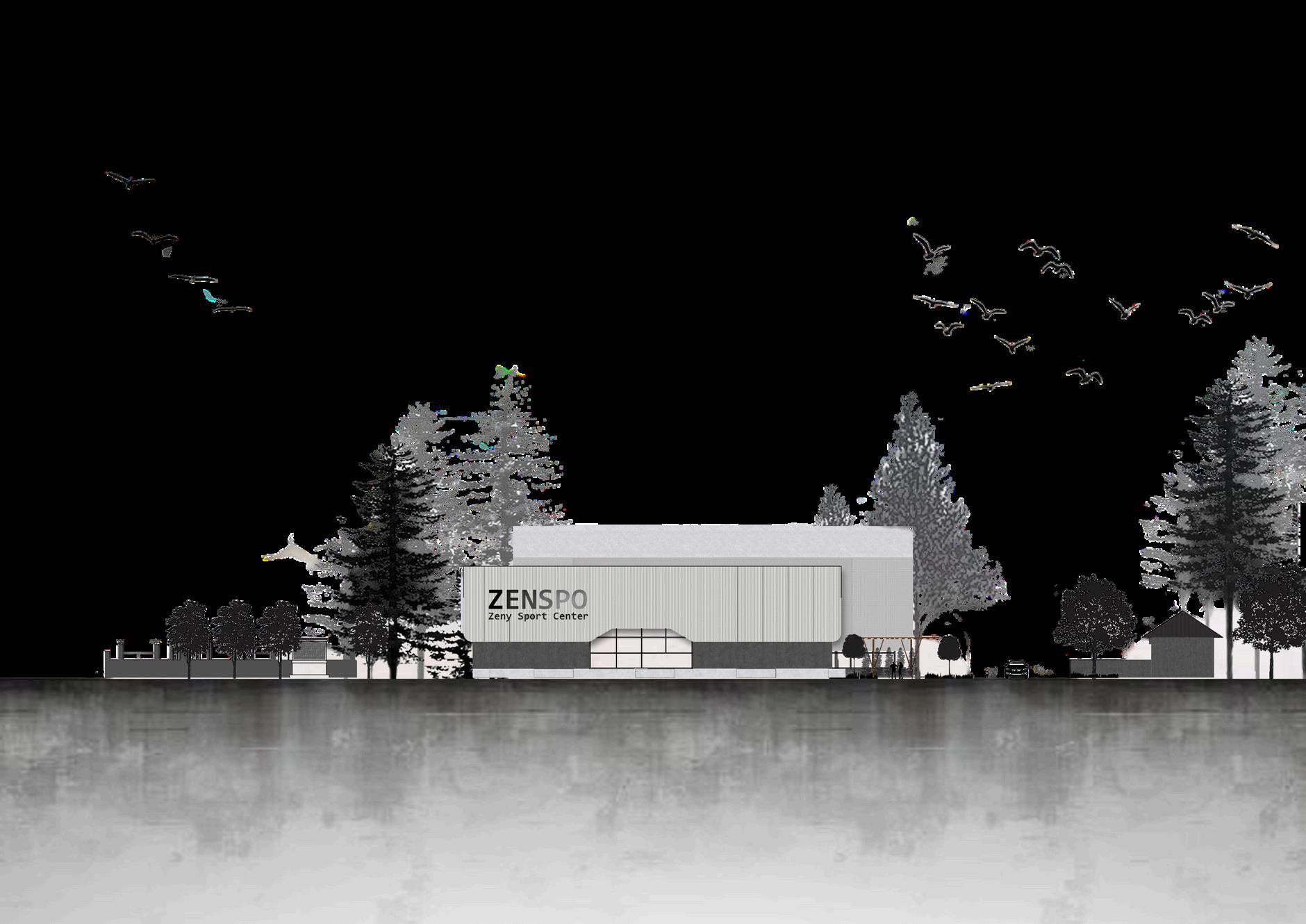

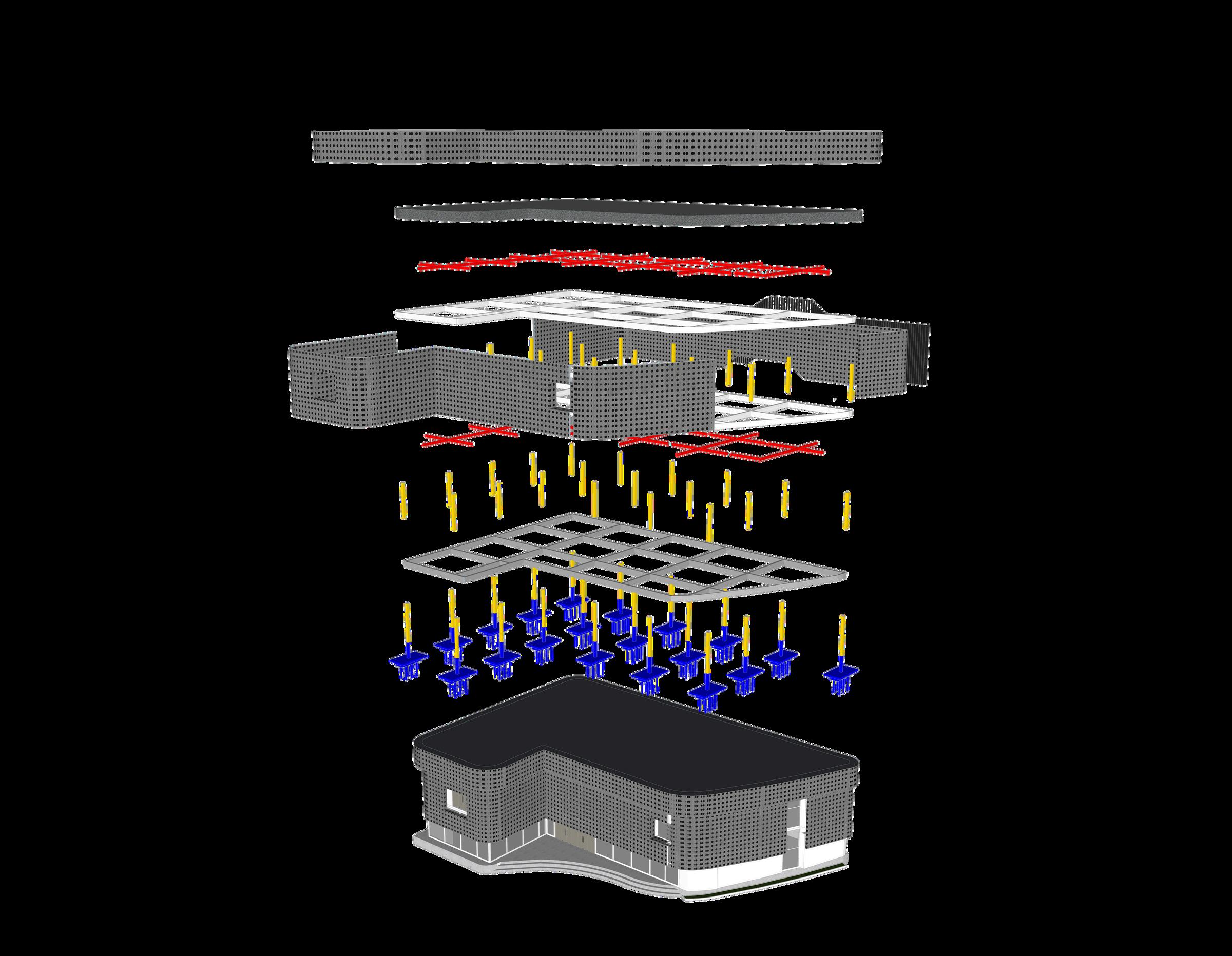

Menggunakan konsep desain Industrial modern, membuat bangunan ini terekspose dari segi tampilandanstrukturnya

Divided

2

1 Connect

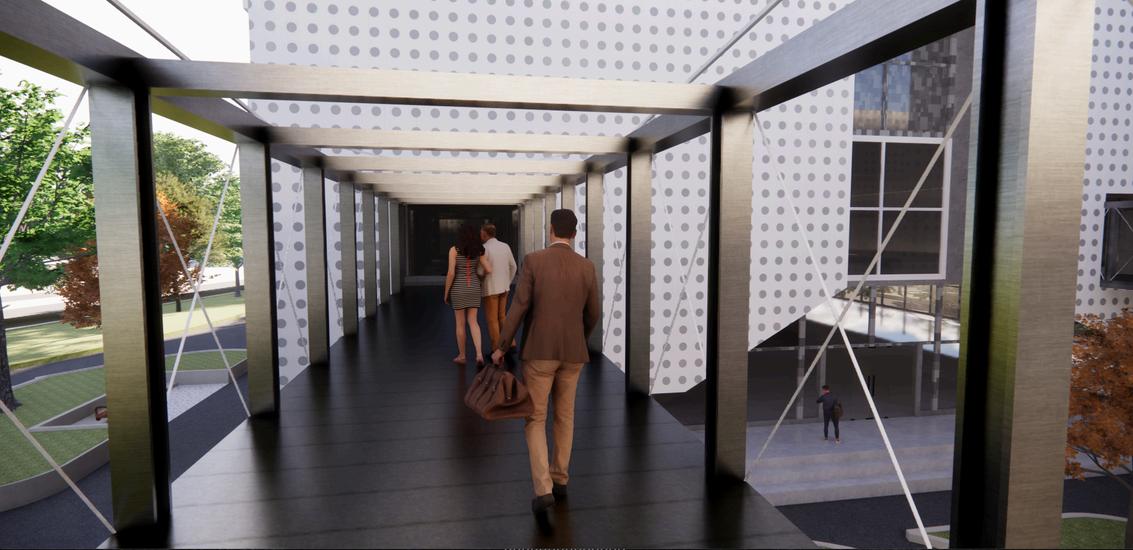

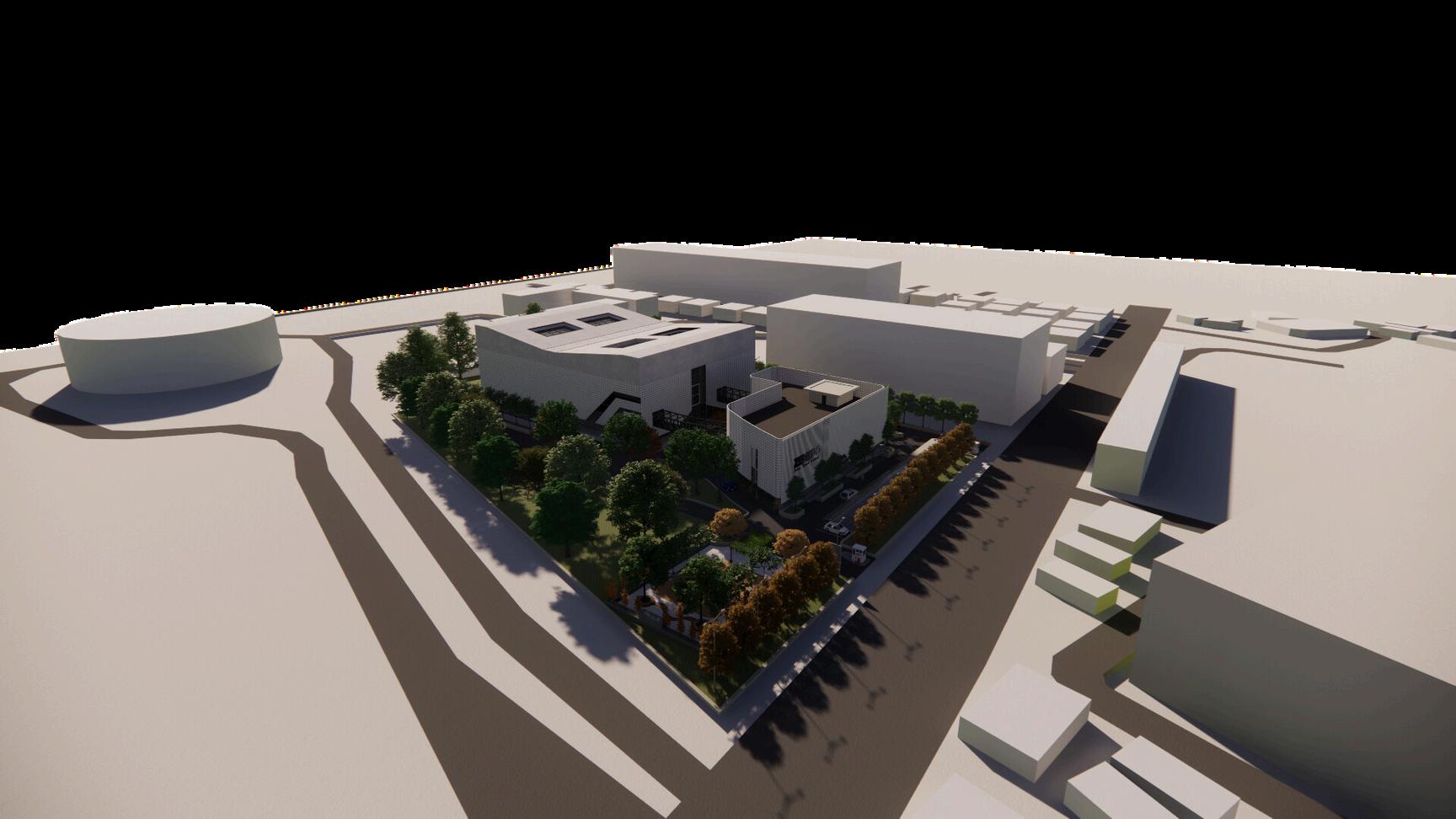

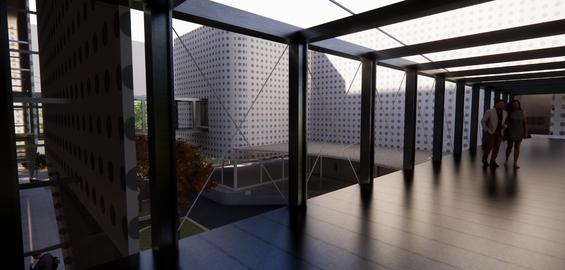

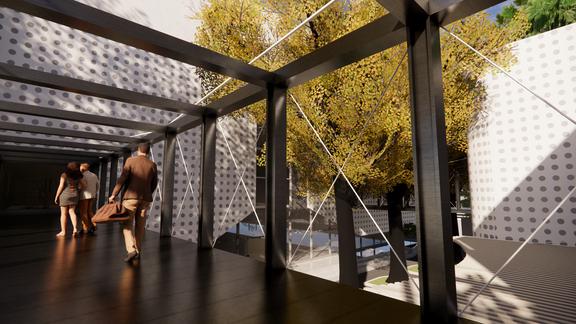

Meskipun terdiri dari 2 massa berbeda, namun kedua massa tetap dapat terhubung karena disatukan dengan penghubung berupa koridor yang beradaditengah-tengahkeduamassa, dapat digunakan pengunjung untuk berpindah dari gedung satu ke gedung lainnya

Massa bangunan terbagi berdasarkan jenis kegiatan penggunjung

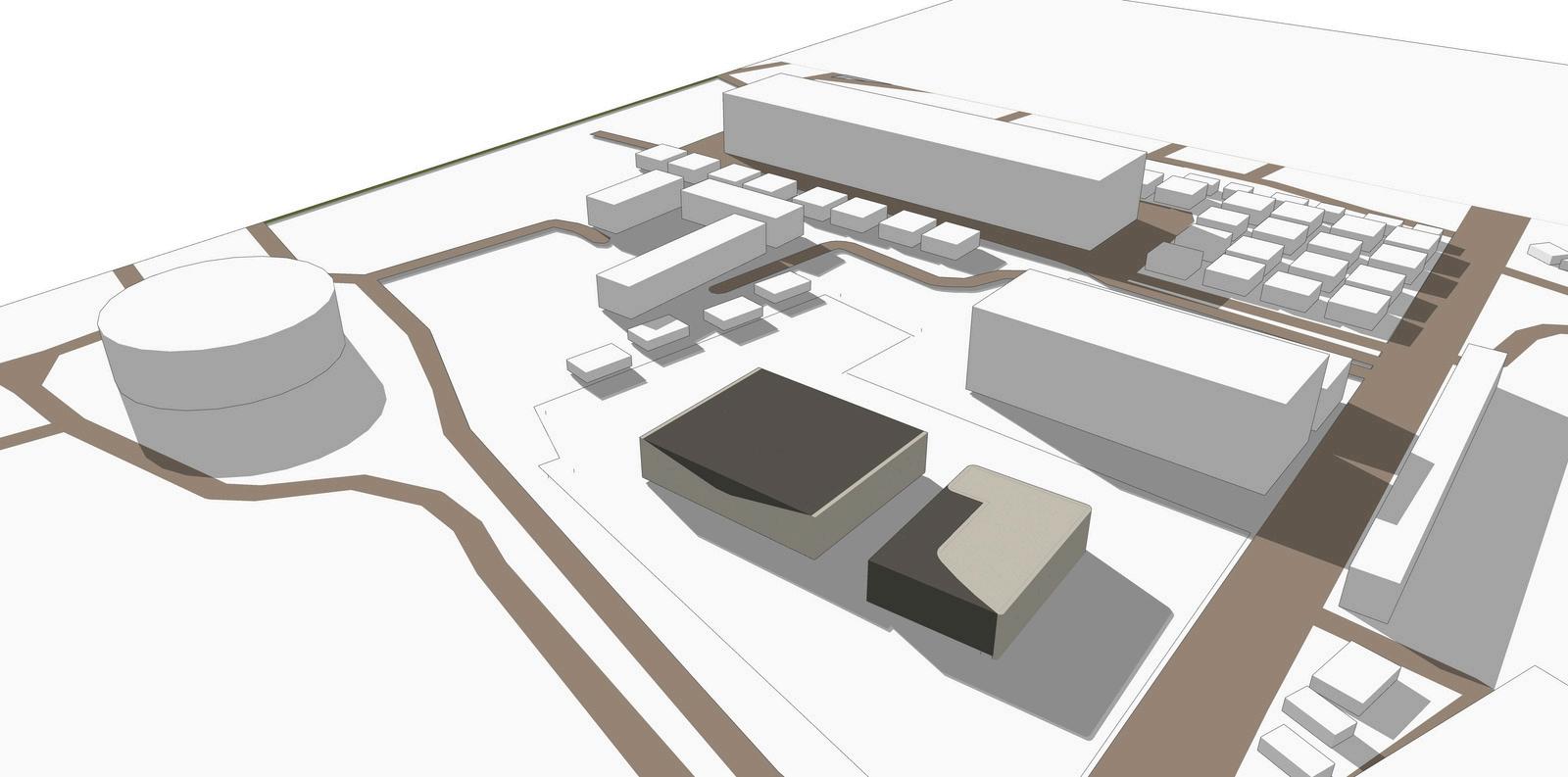

Gubahan Massa

Masa terbentuk dari persegi panjang, yang pada akhirnya massa dipecah untuk mengoptimalkan sirkulasi dan cahaya.

Dipecah menjadi 2 massa dengan bentuk dasar yang merespon bentuk site.

Kemudian mengalami transformasi subraktif dan aditif pada massa sebagai bentuk penyesuaian terhadap tapak

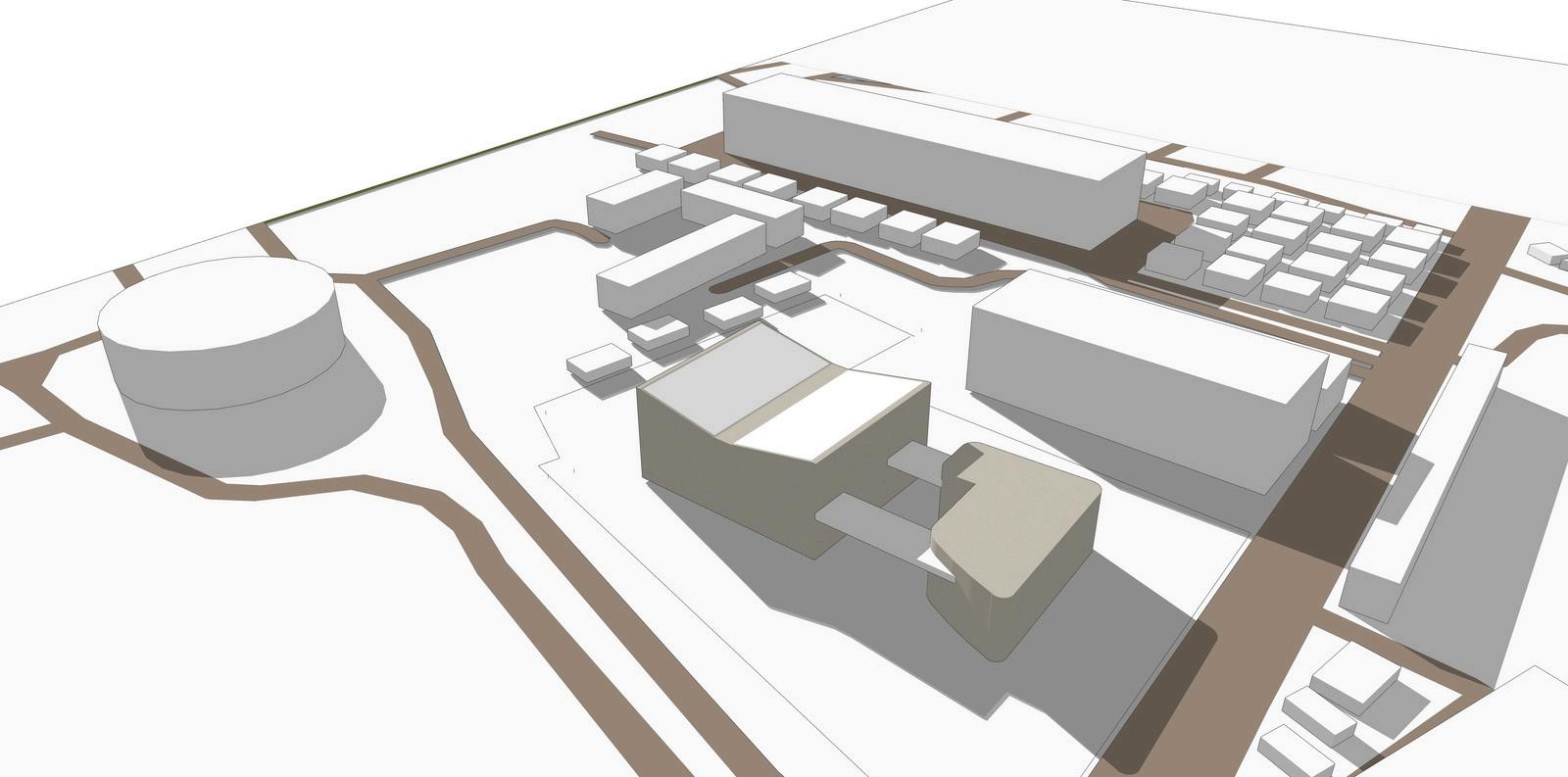

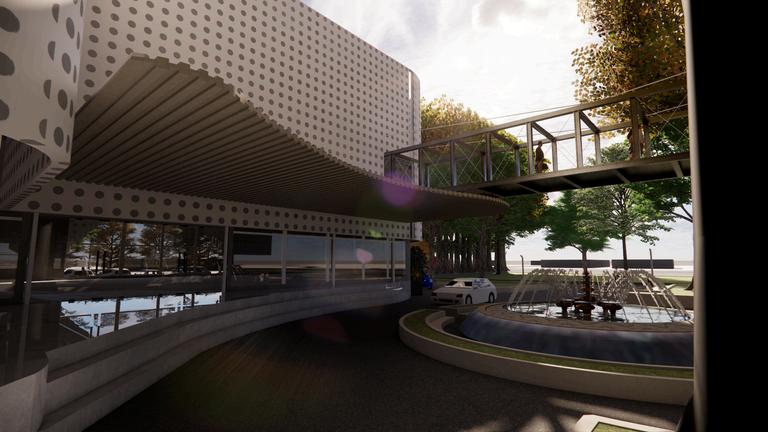

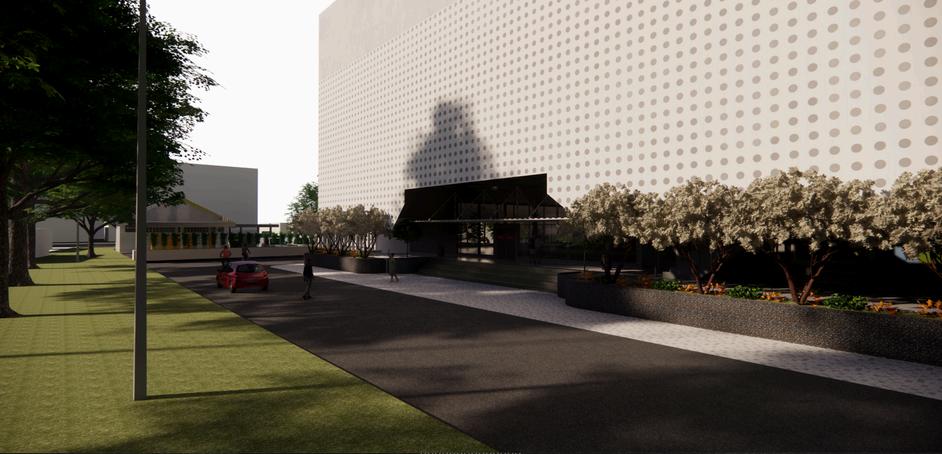

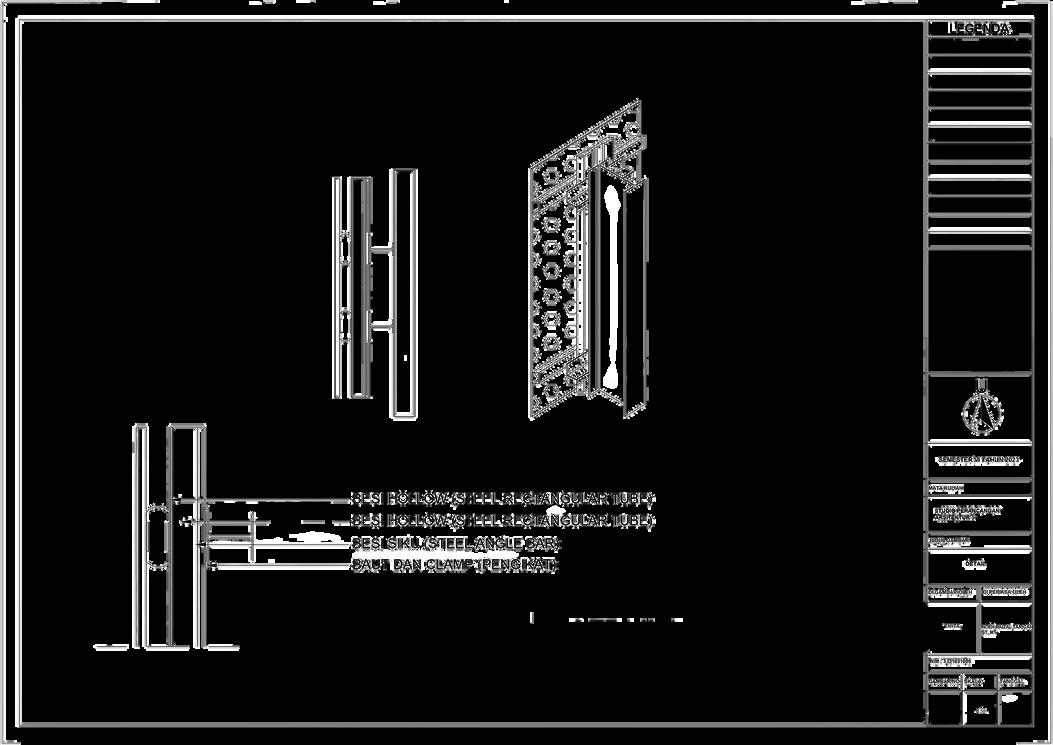

Hasil akhir massa bangunan yang dinaikkan untuk memenuhi fungsi ruang serta penambahan koridor dan secondary skin untuk fasad, guna privasi dan penghubunh bangunan serta penghalau silau matahari dari barat.
