PORTFOLIO.
Architecte Urbaniste | Douae ZARHOUTI
‘‘Our homes do not have to offer us permanent occupancy or store our clothes to merit the name. To speak of home in relation to a building is simply to recognise its harmony with our own prized internal song. Home can be an airport or a library, a garden or a motorway diner.’’
Alain De Botton, The Architecture of Happiness
Page: 04
01
Baruk Confluence
Pôle d’échanges
Projet de fin d’étude
Page: 14
Page: 20 Page: 32
02 03 04
Urban Oasis
Projet urbain
Projet académique
AquaVista
Wellness resort
Projet académique
Caring hands
École humanitaire
Concours inter. Kaira Looro
Baruk Confluence Pôle d’échanges
Projet de fin d’étude
CONFLUENCE
Baruk Confluence est une vision audacieuse et créative de transformation urbaine, réimaginant la friche des Moulins Baruk en un carrefour vibrant et vivant, au cœur même de Salé. Cet espace autrefois abandonné, source de sentiments d’insécurité et gâchant l’entrée de la ville, se métamorphose en un épicentre d’échanges et d’interactions, infusé d’une nouvelle vitalité.
Implanté à un point névralgique de la ville, Baruk Confluence fusionne harmonieusement avec le réseau de transport environnant : une gare animée, des stations de tramway élégantes, des arrêts de bus bien situés, des taxis prêts à partir et un parking souterrain à Bab Lakhmiss. Cette position stratégique, à quelques pas de la médina historique de Salé, intégrée au projet AVB, offre un panorama spectaculaire, partagé avec des chefs-d’œuvre architecturaux tels que la majestueuse Tour Mohammed VI et le Grand Théâtre visionnaire de Zaha Hadid.
Plus qu’un simple nœud de transport, Baruk Confluence aspire à devenir le nouveau cœur battant de la ville, une centralité urbaine où culture, commerce et innovation professionnelle se rencontrent.
Les infrastructures de transport modernes se fondent dans un paysage biophilique, où une esplanade urbaine verdoyante et une terrasse panoramique offrent des vues à couper le souffle,invitant à la contemplation et à la sérénité.
Les espaces du projet s’entrelacent avec fluidité autour d’une cour centrale, agrémentée de gradins circulaires entourant une oasis de verdure, connectée à la terrasse urbaine par une rampe en spirale gracieuse. Ce lien avec le parcours de la médina invite à un voyage visuel unique, embrassant les richesses patrimoniales et les développements contemporains de la vallée du Bouregreg.
Baruk Confluence se distingue par son architecture organique et ses courbes sensuelles, enveloppée d’une seconde peau fluide qui épouse les contours de chaque pôle du projet. En intégrant des éléments de design biophilique, ce lieu se transforme en un sanctuaire apaisant, promouvant une mobilité douce et un mode de vie harmonieux.

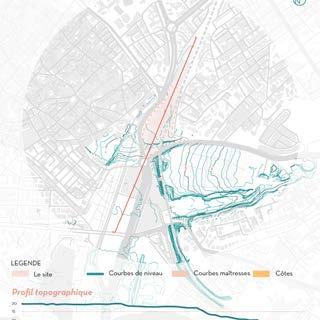

DIAGNOSTIC ET ANALYSE URBAINE
Couture
Couture entre les Deux Côtés de la Voie Ferrée
1. Bab Lakhmiss

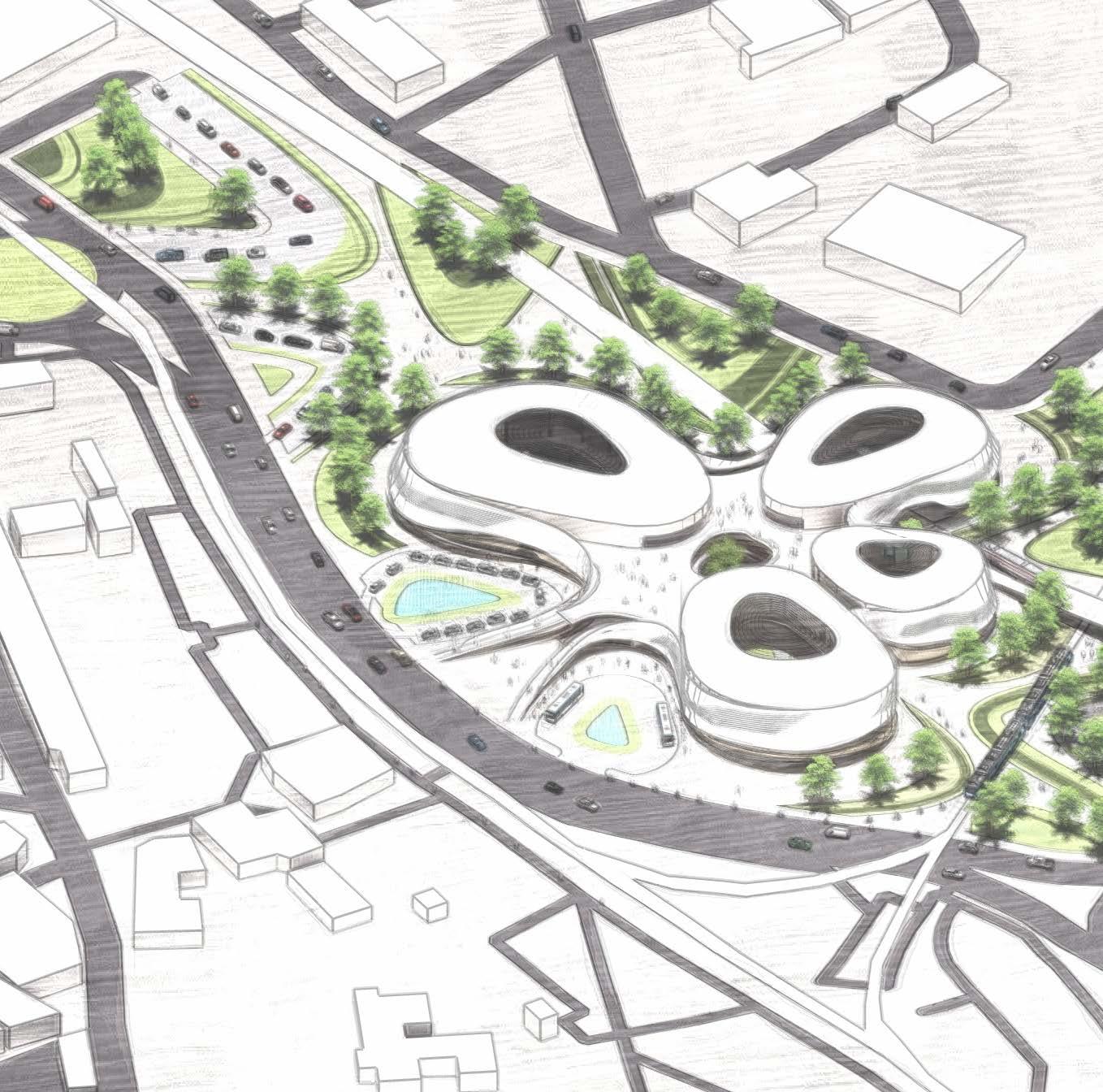

AXONOMÉTRIE ÉCLATÉE DU PROJET
2. La gare de Sale ville
3. Tribunal de famille
4. Commissariat
5. Parvis
6. Coeur du projet
7. Terrasse publique
8. Esplanade
9. Fontaines sèches
10. Vélo libre-service
11. Stationnement bus
12. Stationnement taxi
14. Dépose minute
13. Stationnement petit taxi
15. Parking visiteur
17. Parking Bab Lakhmiss en sous sol
18. Voie ferroviere
19. Lignes de tramway
20. Rond-point du pont Hassan II
21. Rond point Bab Lakhmiss
PLANS ARCHITECTURAUX

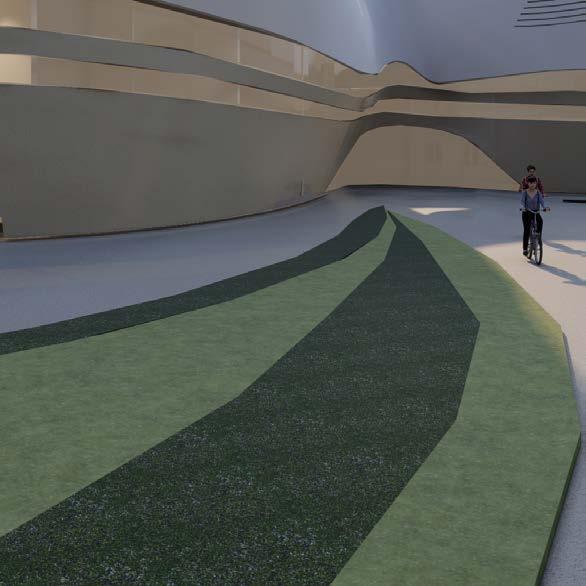

AMBIANCE
AMBIANCE
TRANSPORTS ET MULTIMODALITÉ
KÉNITRA
RABAT
RABAT
RABAT
RABAT
RABAT
RABAT
Urban Oasis Projet urbain
Situation: Martil, Maroc Année: 2022
Projet Académique
Semestre : S9
Le projet «Urban Oasis» propose une métamorphose urbaine, orchestrée avec soin, dans un territoire soumis aux risques d’inondation et aux difficultés de connectivité, exacerbées par un «trou noir» inondable. À travers une exploration minutieuse du site, des entrevues avec la population et une analyse approfondie, une vision innovante d’aménagement a été élaborée pour redéfinir les vulnérabilités en opportunités.
Au cœur de cette réinvention, se trouve la création d’une «Réserve Naturelle», l’épine dorsale du projet. Cette réserve devient un point focal où convergent les voies préexistantes, unissant ainsi les différentes parties fragmentées du territoire. La conception des quartiers «15 minutes» ajoute une touche distinctive à chaque entité, en tenant compte des caractéristiques et des besoins spécifiques.
Un élément clé est la «Zone Tampon» habilement instaurée entre la réserve naturelle et les zones plus densément peuplées. Cette zone joue un rôle de bouclier, offrant une transition douce et une barrière naturelle face aux risques d’inondation, tout en garantissant la sécurité des habitants.
La vision «Urban Oasis» se fonde sur trois piliers essentiels : résilience, adaptabilité et durabilité. Chacun de ces principes guide le développement du projet, assurant une fondation solide pour l’avenir. La résilience est intégrée dans la capacité du plan à affronter les défis, l’adaptabilité se manifeste dans l’ajustement continu aux évolutions et la durabilité imprègne chaque élément du design pour garantir une coexistence harmonieuse entre la communauté et l’environnement.
ARPENTAGE DU SITE A MAIN LEVÉE A TRAVERS DES CROQUIS ET COLLAGES
CONCEPT DU PLAN D’AMÉNAGEMENT
Etat des lieux: inondabilité du centre et rupture territoriale
Traçage des voies convergeant du centre et sur la base des voies préexistant
Rendre la vulnérabilité une potentialité: Réserve naturelle
Création des quartiers 15 minutes avec particularité de chacun
La réserve naturelle : cœur du projet
Création d’une zone tampon entre la réserve naturelle et les zones denses

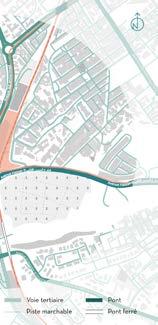

MOBILITÉ URBAINE APAISÉE
AquaVista Wellness Resort Situation: Martil, Maroc Année: 2023
Projet
AquaVista s’inscrit harmonieusement au sein de la conurbation de Tétouan-Martil, le long d’une voie majestueuse de 70 mètres. Son objectif principal est de répondre aux défis liés aux risques d’inondation de la région, tout en réconciliant les entités territoriales fragmentées en périphérie des deux villes.
Il s’agit d’un complexe touristique haut de gamme conçu spécifiquement pour offrir des expériences de bien-être holistiques. Contrairement aux hôtels traditionnels, le AquaVista wellness resort met l’accent sur la promotion du bien-être physique, mental et émotionnel de ses visiteurs.
Le concept de ce projet puise son inspiration dans la forme cellulaire, symbolisant la protection, la nature, la vie et la régénération. Il vise notamment à réorienter le tourisme balnéaire saturé de la région vers un écotourisme durable, capable de faire face aux enjeux saisonniers de la conurbation. Ainsi, une canopée est intégrée parfaitement au paysage montagneux de la ville, couvrant l’ensemble des pôles du projet et offrant une mobilité douce agréable au sein du complexe.
Le projet flotte gracieusement sur des bassins de rétention des eaux pluviales, symboles d’adaptabilité, de résilience et de durabilité. Ces eaux sont utilisées pour alimenter la chute d’eau centrale, véritable cœur et signature de notre projet.
La dimension biophilique est intégrée de manière harmonieuse dans l’ensemble du resort, avec des parcs d’énergie solaire, des jardins luxuriants, des terrains de golf pittoresques, des potagers biologiques et des zones boisées. Ces espaces verts invitent les visiteurs à se reconnecter avec la nature environnante, créant ainsi une atmosphère apaisante et régénératrice.
Le resort de bien-être est bien plus qu’un simple lieu de villégiature, c’est un havre de paix où l’écologie, la relaxation et la régénération se rencontrent. Il incarne l’élégance d’une architecture en accord avec la nature environnante, invitant chacun à se reconnecter avec soi-même et à trouver l’équilibre entre le corps et l’esprit.

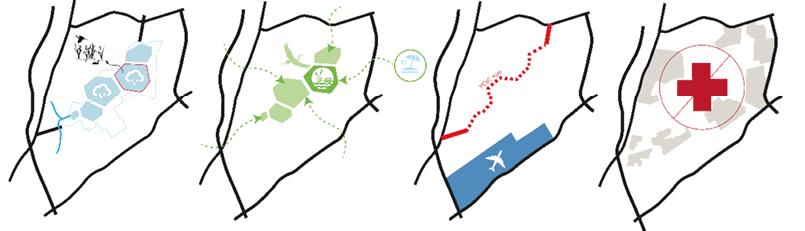

CHOIX DU SITE ET DU PROJET
Rendre la vulnérabilité une potentialité
Réorienter le tourisme balnéaire vers un écotourisme
Projet a échelle internationale : Proximité de l’aéroport
Introduction d’un équipement sanitaire
CONCEPT ET PROCESS: LA CELLULE VÉGÉTALE
Trame cellulaire a noyau de plateformes flottantes sur l’eau
Densité: forte au centre moins en périphérie
Membrane cellulaire: Dos vert créant un cocon protégeant
Bâtiments a cour suivant l’organigramme
Passerelles flottantes et adaptable au niveau d’eau connectant les unités de projet
Canopée enveloppant l’ensemble du projet
PLAN DE MASSE
1
AXONOMÉTRIE ÉCLATÉE DU PROJET
CANOPÉE AVEC STRUCTURE COQUE A GRILLE EN OSSATURE DE BOIS ET MEMBRANES EN VERRE
BÂTIMENTS
PLATEFORME FLOTTANTES EN BOX DE POLYSTYRÈNES ET FONDATIONS SUR PIEUX
BASSIN DE RÉTENTION DES EAUX PLUVIALES POUR DIMINUER LE RISQUE DES INONDATIONS

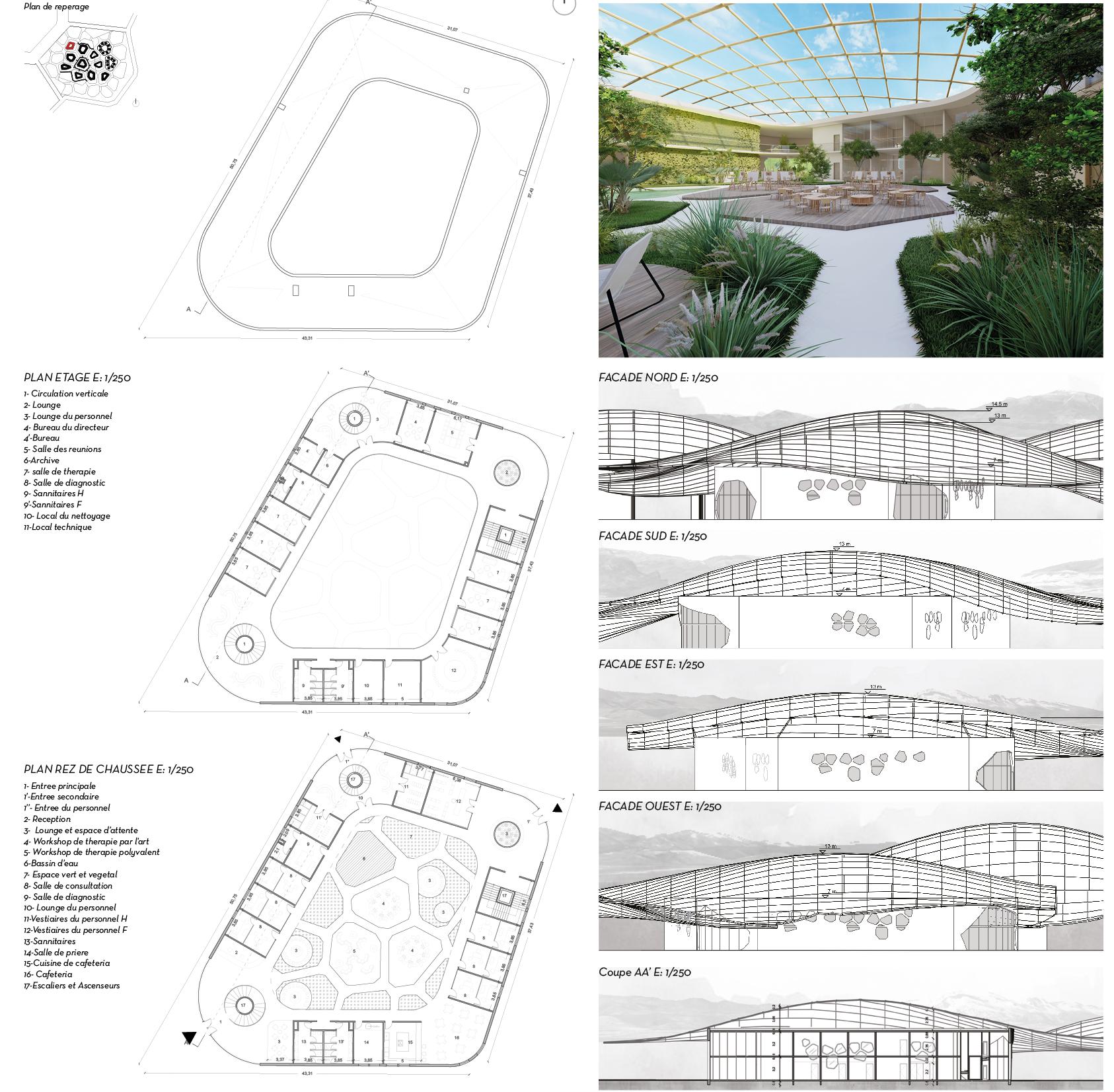

LA CLINIQUE DE PSYCHIATRIE
PLAN DE TERRASSE
PLAN D’ETAGE
1- Circulation verticale
2- Lounge
3- Lounge du personnel
4- Bureau du directeur
4’-Bureau
5- Salle des reunions
6-Archive
7- salle de therapie
8- Salle de diagnostic
9- Sannitaires H
9’-Sannitaires F
10- Local du nettoyage
11-Local technique
FAÇADE NORD
FAÇADE SUD
FAÇADE EST
PLAN DU RDC
1- Entree principale
1’-Entree secondaire
1’’- Entree du personnel
2- Reception
3- Lounge et espace d’attente
4- Workshop de therapie par l’art
5- Workshop de therapie polyvalent
6-Bassin d’eau
7- Espace vert et vegetal
8- Salle de consultation
9- Salle de diagnostic
10- Lounge du personnel
11-12 Vestiaires du personnel
H/ F
14-Salle de priere
16- Cafeteria
FAÇADE OUEST
COUPE AA’
LE CENTRE DE THÉRAPIE ET BIEN ETRE

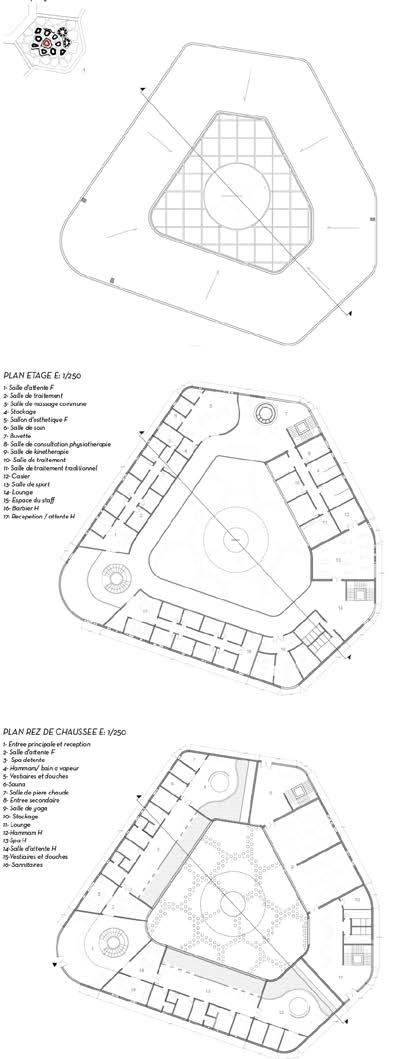

PLAN DE TERRASSE
FAÇADE SUD
FAÇADE EST
FAÇADE OUEST
FAÇADE NORD
COUPE AA’
PLAN DE L’ÉTAGE
1- Salle d’attente F
2- Salle de traitement
3- Salle de massage commune
4- Stockage
5- Sallon d’esthetique F
6- Salle de soin
7- Buvette
8- Salle de consultation
9- Salle de kinetherapie
10- Salle de traitement
11- Salle de traitement traditionnel
12- Casier
13- Salle de sport
14- Lounge
15- Espace du staff
16- Barbier H
17- Recepetion / attente H
PLAN DU REZ DE CHAUSSÉE
1- Entree principale et réception
2- Salle d’attente F
3- Spa detente
4- Hammam/ bain a vapeur
5- Vestiaires et douches
6-Sauna
7- Salle de piere chaude
8- Entree secondaire
9- Salle de yoga
10- Stockage
11- Lounge
12-Hammam H
13-Spa H
14-Salle d’attente H
15-Vestiaires et douches
16- Sannitaires
LES PAVILLONS DE SÉJOURS VIP
PLAN GÉNÉRAL DES UNITÉS DE SÉJOURS
1- Entrée
2- Terrasse
3- Piscine
4- Filet de détente extérieur
5- Lit King size
6- Coin séjour
7- Baignoire / Jacuzzi
8- Dressing
9- Laves main
10- Salle d’eau
11- Douche

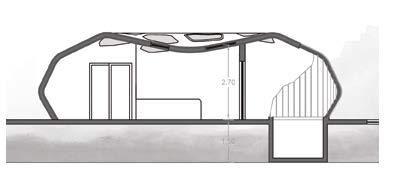

SÉJOURS
Caring Hands
École primaire

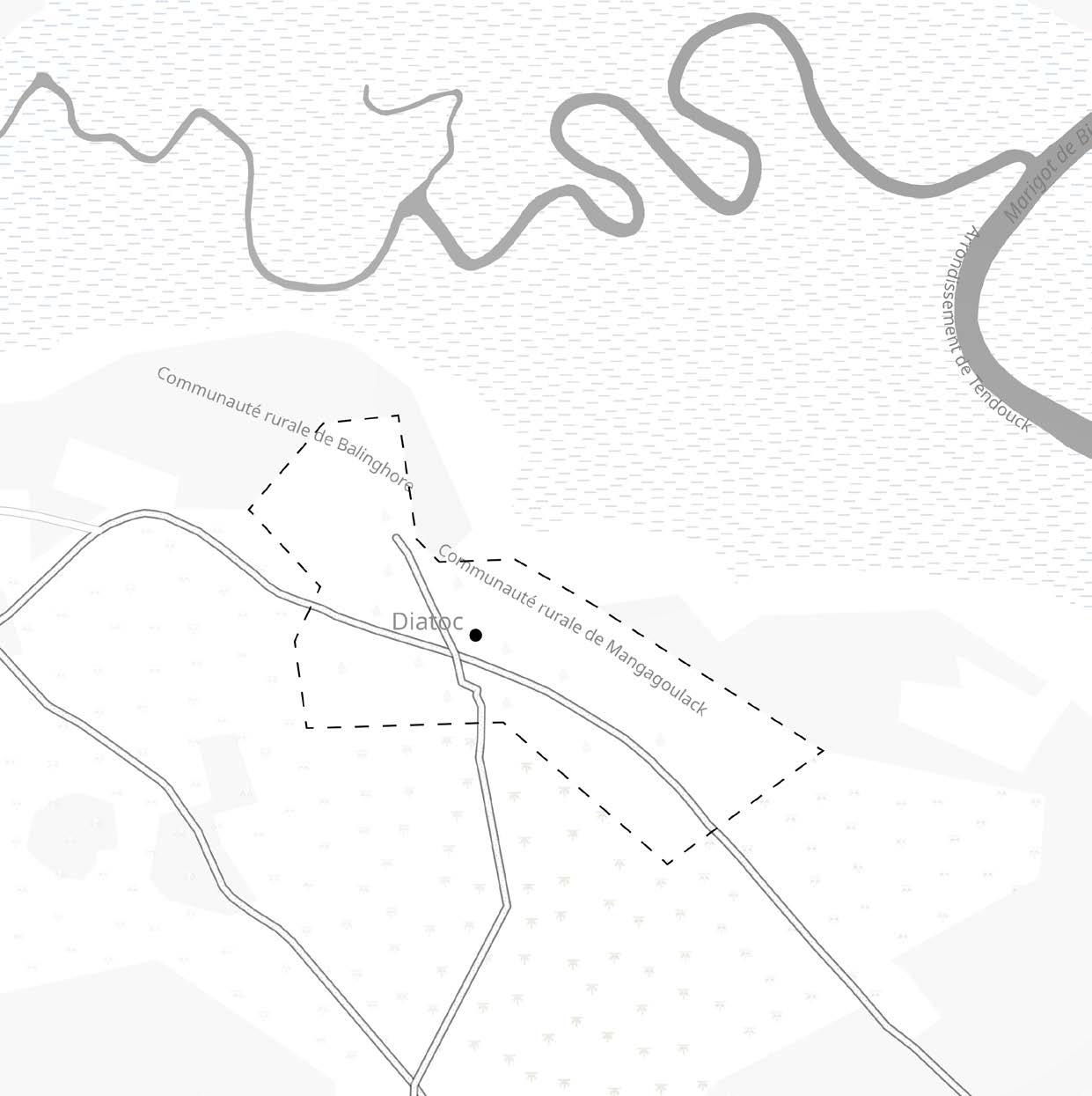

Location: Casamance, Senegal Year: 2023
Située dans le village de Diatoc dans la région de Casamance au Sénégal, notre école primaire est inspirée par les mains bienveillantes d’une mère, offrant un environnement sécurisé aux enfants pour apprendre et grandir.
Notre conception embrasse l’utilisation de matériaux naturels et locaux tels que la terre battue, le bambou et le bois de rônier, créant un environnement d’apprentissage durable et enraciné dans la culture. Le design de l’école présente une entrée courbée accueillante, symbolisant l’étreinte aimante des mains d’une mère, qui crée une atmosphère bienveillante et inclusive, invitant les enfants et la communauté dans un espace sûr et inspirant pour l’éducation.
Avec une forme ronde et compacte, la conception favorise un sentiment de rassemblement et d’unité, encourageant la collaboration et l’interaction sociale entre les élèves.
Une canopée colorée et vibrante orne l’école, ajoutant une touche de joie et de ludisme au design. Elle offre de l’ombre et une protection contre le soleil tout en animant l’extérieur avec ses couleurs vives, créant un environnement visuellement attrayant et stimulant.
La cour est le cœur de l’école, servant de point focal pour le jeu et la socialisation, permettant aux enfants de participer à des activités récréatives et offrant une plateforme aux élèves pour développer des compétences essentielles.
Kaira Looro
Competition
CONCEPT FORMEL
Forme ronde compacte
Creation de la cour
Entrée pliée accueillante
Canopée colorée
PLAN REZ DE CHAUSSÉE
1- Entrée
2- Salle de réunions
3- Bureaux
4- Espace de stockage
5- Cour
6- Salles de classe
7- Zone de laboratoire
8- Cantine
9- Toilettes
10- Infirmerie
DÉTAIL TECHNIQUE
Paille 20 cm
Bordure de bambou 15 cm
Travail en osier en bois de rônier 3 cm
Bordure de bambou 15 cm
Treillis de bambou et cadre en bois
Poutre de liaison en béton armé revêtue 40*30 cm
Mur en terre battue 40 cm * 3,5 m
Finition de sol en béton
Terre battue tassée et gravier
Terre battue tassée et gravier compacté 4060 cm
Poutre de fondation en béton 3030 cm
COUPE AA’
SYSTEME CONSTRUCTIF - AXONOMETRIE
Couche de paille
Grille de structure de bomboo
Travail en osier coloré en bois de rônier
Bâtiment en pisé
Cour de recréation
ZARHOUTI Douae zarhoutidouae@gmail.com +33 41 44 09 19
