Jag heter Zarah och går just nu min sista termin på SLU Alnarp. I den här portfolion har jag samlat ett urval av projekt från mina år som student i fysisk planering och landskapsarkitektur.
Det var under masterprogrammet i landskapsarkitektur på SLU Alnarp där dörren för planering efter landskapets förutsättningar öppnades upp för mig. Jag fick upp ett intresse för landskapsekologi och biologi och vill framöver arbeta mer med dessa ämnen. I framtiden drömmer jag bland annat om att arbeta med strategisk hållbarhet och naturvård.
Vi ses!
Zarah Hermansson
Barak zarahherm@gmail.com
0705-151128
Projekt
1. Marint kunskapscentrum, Lernacken
En plats som tidigare främst tjänat infrastrukturprojekt omvandlas för att skapa ett ökat intresse för livet under ytan i Öresund bland regionens invånare.
2. Upplevelser av skog, vatten och våtmark i Hyllie södra
En naturpark i Hyllie tas fram efter koncept, prototyper och projekteringsplaner.
3. Konst i offentliga rum: gestaltningsförslag för kreativa mötesplatser, Kungsplan
Kungsplan i Karlskrona omvandlas till en mötesplats med konstverk som inbjuder till medskapande och delaktighet i fokus.
4. En ny utbyggdnad av Växjös historiska rutnät
Växjös lasarett ska flyttas utanför stan, tomten ska omvandlas till bostäder och verksamheter vilka ska utformas på ett sätt som både tar hänsyn till hållbarhet och platsens historiska arv.
*Viktigt att ha i åtanke vid genomläsning! Ursprunliga format har ändrats och varken av planer eller sektioner visas i avsedd skala.
Marint kunskapscentrum, Lernacken
Projekttyp Tematisk platsgestaltning
Plats Lernacken, Malmö År 2024
Detta projekt syftar till att omvandla Lernacken i Malmö till ett marint utbildningscenter för barn och unga. Platsen, belägen vid Öresundsbrons fäste, har genomgått en betydande förvandling från industriell användning till en potentiell fristad för marint liv.
ÖRESUND BRIDGE
Beställaren bakom projektet ville att platsen skulle omvandlas med återbruk, i så stor utsträckning som möjligt. Detta kom att prägla utformningen i stort såväl som materialval för de olika ytorna och deras funktioner. Materialet och kompositionen för de nya element som adderas har noga övervägts och valts ut efter livslängd och tålighet för det karga klimat som råder på platsen.
Blåmusslans betydelse för att upprätthålla den ekologiska balansen i Öresund kom att bli tema för de utbildningsytor som föreslås, detta eftersom den spelar en central roll i renhållningen av Öresund. Designen inkluderar “Musslan”, ett klassrum på land utformat för att utbilda och engagera besökare i frågor kring marin ekosystem. Från musslan ska undervisande lärare och elever enkelt kunna förflytta sig ner till vattnet där plattformar som är placerade ute i vattnet ska utgöra samlingsplats inför snorklingssessioner.
COPENHAGEN
DRAGÖR
KASTRUP
HVIDOVRE
LERNACKEN
Beställaren bakom projektet önskade en diskret men relativt tydlig uppdelning av privat (undervisning) och offentligt (övriga besökare). Därför riktar sig den norra sidan (mot Sibbarp) mer mot verksamheten och den södra mer mot offentligheten, i form av badplats och cafeteria. Utanför undervisningstimmar kan ytan för undervisning nyttjas av samtliga.
ÖRESUND BRIDGE
ÖRESUND BRIDGE
COPENHAGEN

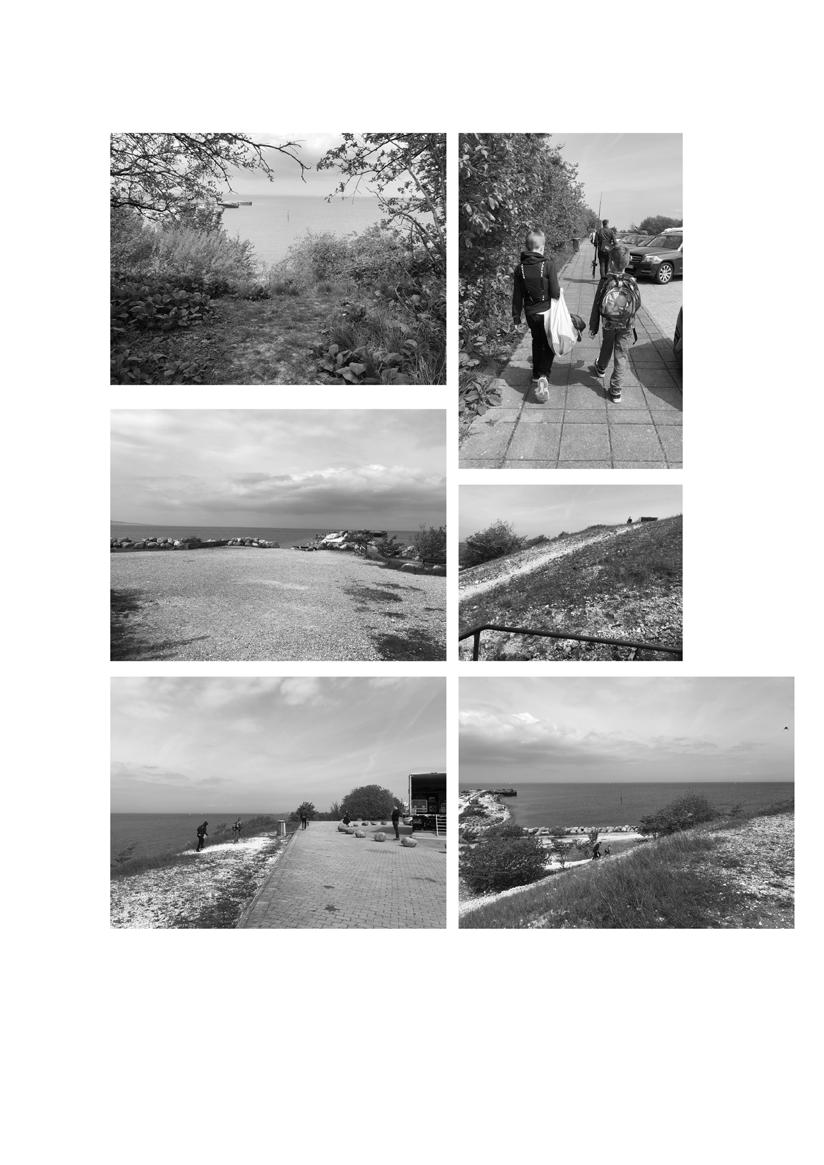

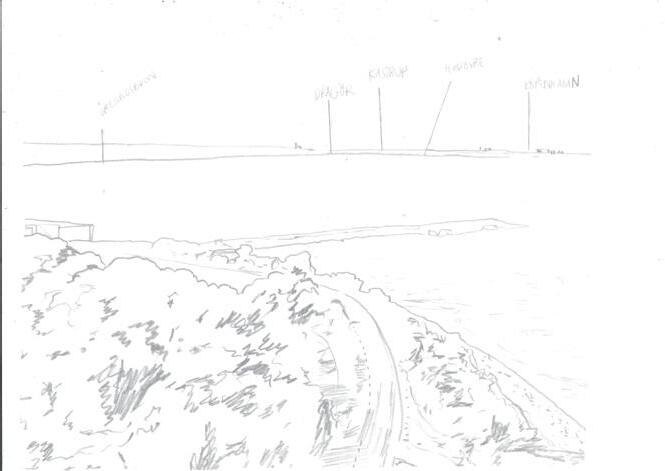

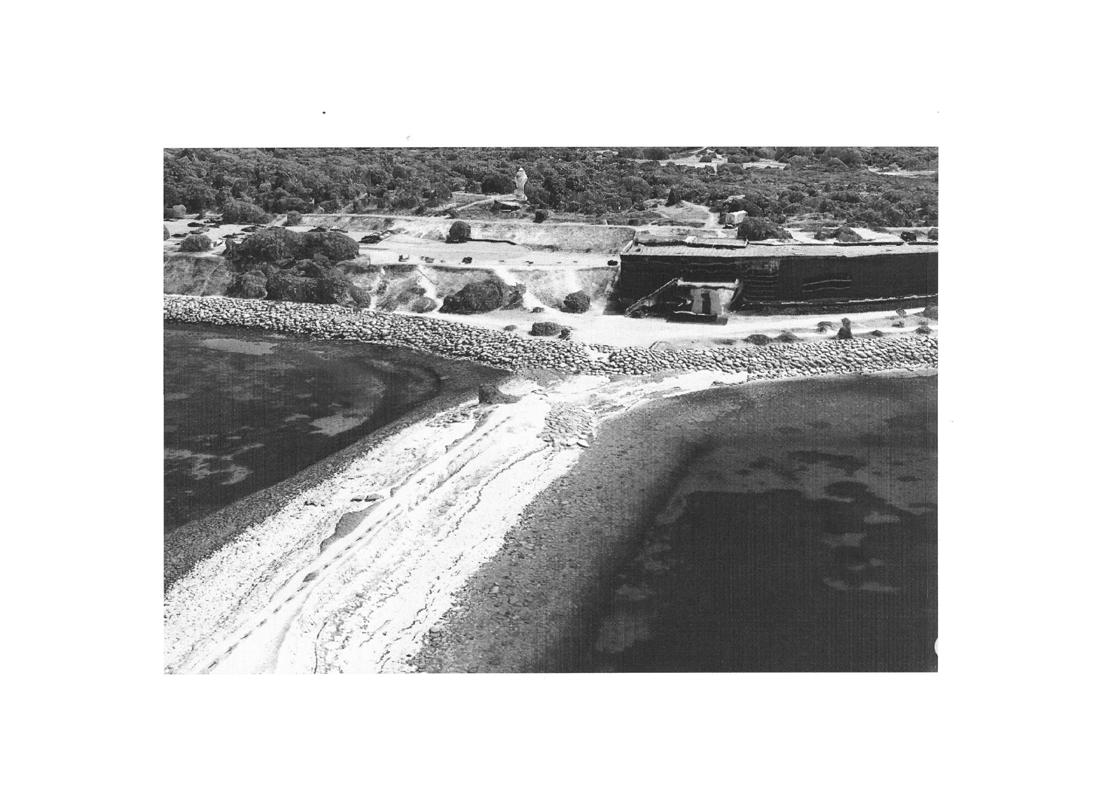

Intryck från platsen:
DRAGÖR
LERNACKEN

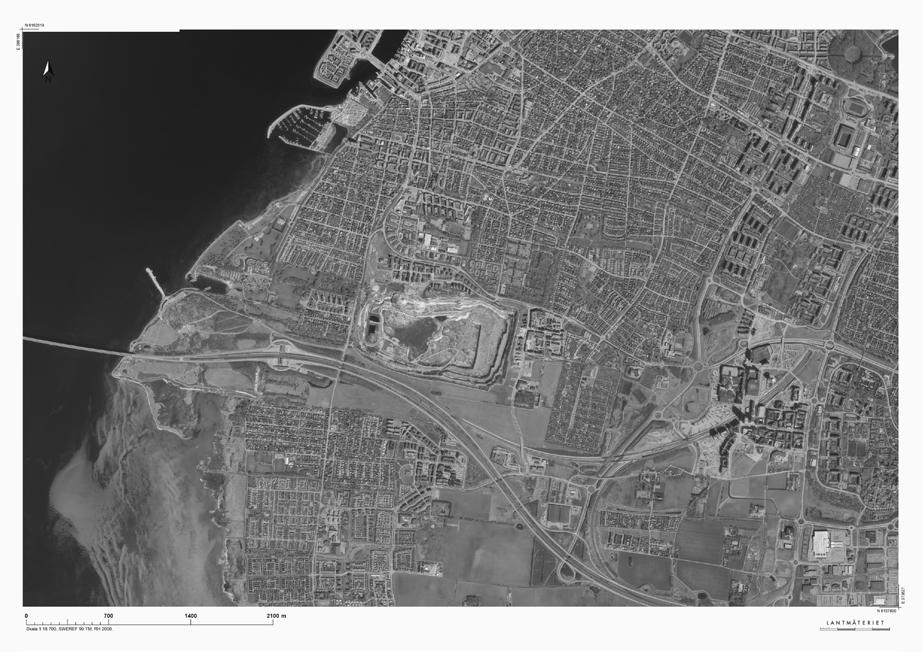

Bakomliggande analyser av platsförhållanden- och förutsättningar:
Gränser och kopplingar Begränsningar och möjligheter
Trafikflöden, ljus och entréer Vind och ljud
Piren delas upp för att skapa ökad rörelse (mer liv) i vattnet på sidan för undervisning. Fastland och resterande del av piren sammankopplas med en träbro.
EDUCATIONAL
RECREATIONAL
Platsens nuvarnade terräng bevaras och de nya element som adderas utformas efter den.

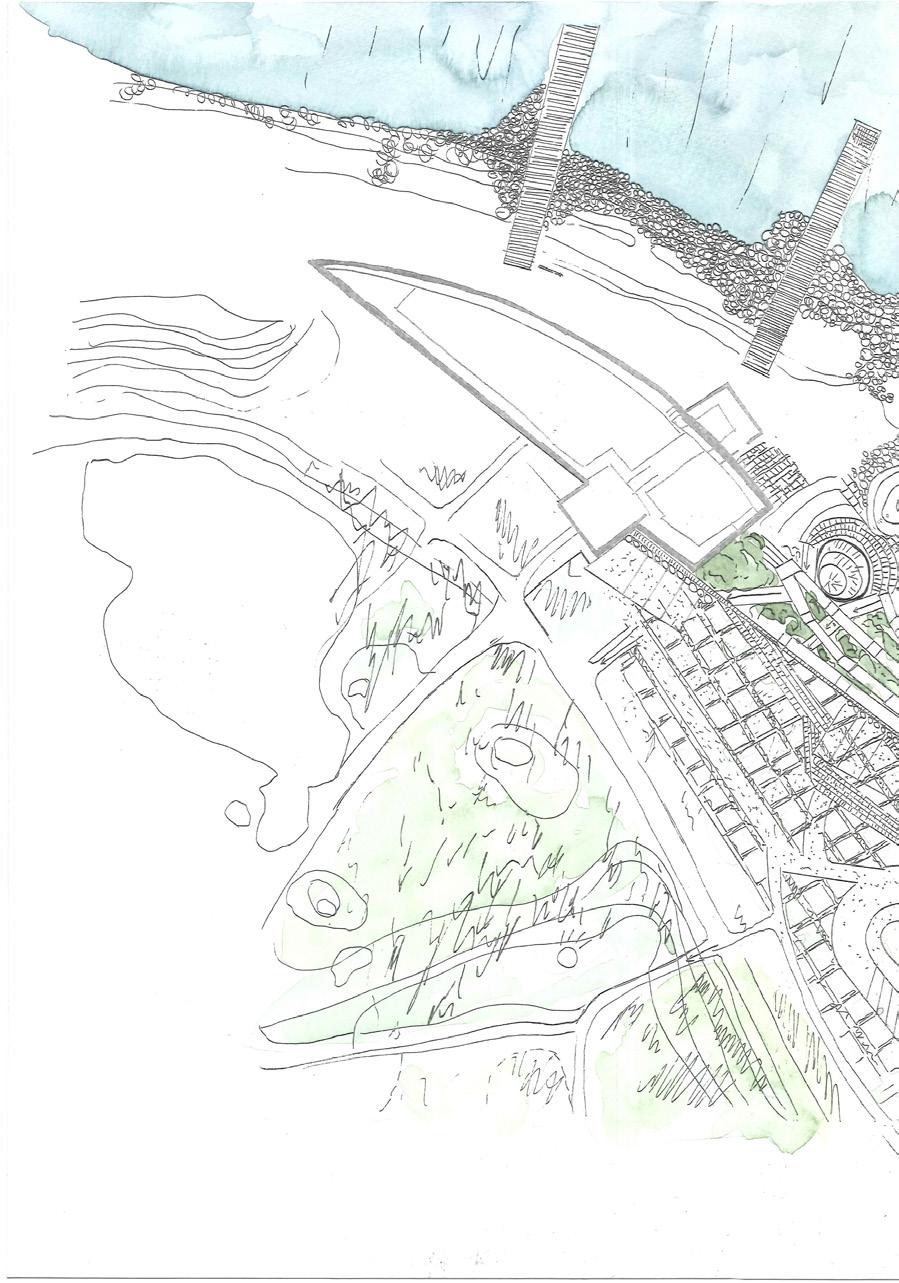

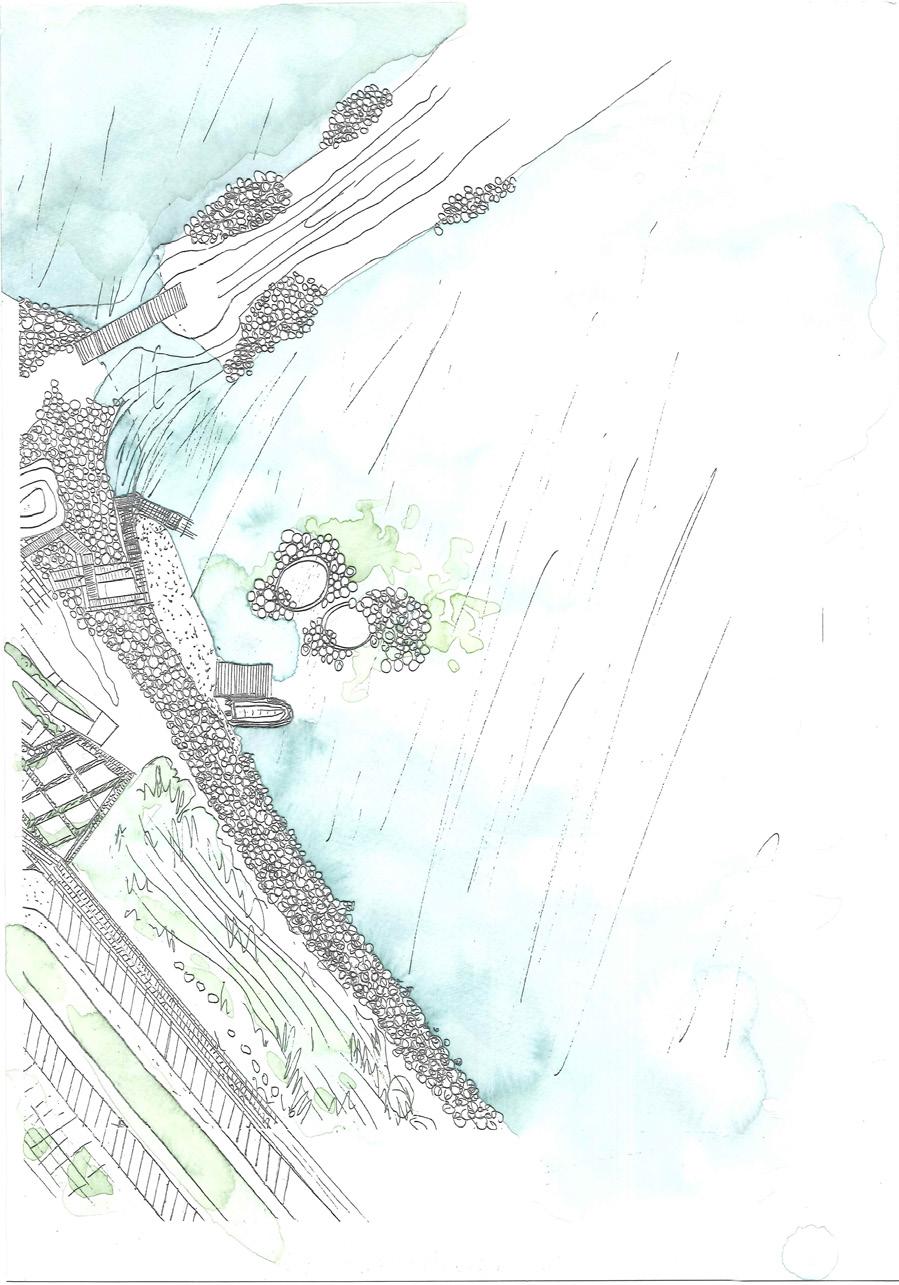

Illustration över platsen sett från kustlinjen:
Ny utsiktsplats Entré till ramp
Trappnedgång mellan rampavsatser
Kustlinje
Tidigare entré/ trappa Ny trappnedgång
Sitttrappa
Befintlig byggnad
Stenstrand
Ursprunglig vall av granitsten
Nedsänkt granitterass
Stenstrand
Metallramp (påbyggnad ner itill vattnet saknas här). Betongplattform
Betongplattform omgiven av stenrösen för undervisning och snorkling.
Båtbrygga
Klassrum

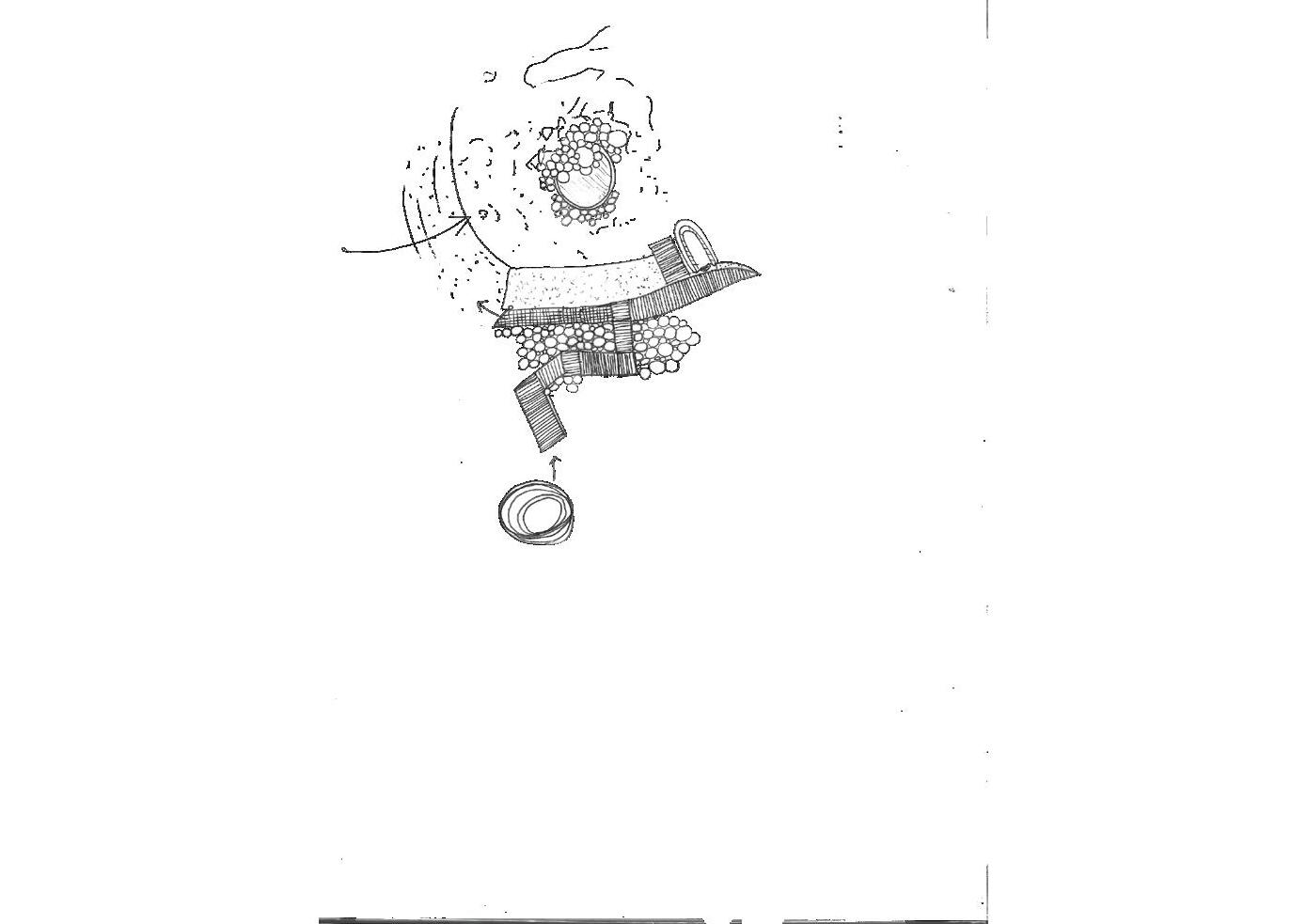

Diagram som visar kopplingen mellan inzoomning 1 (klassrummet) & inzoomning 2 (entrén till undervisningsytan vid och i vattnet).

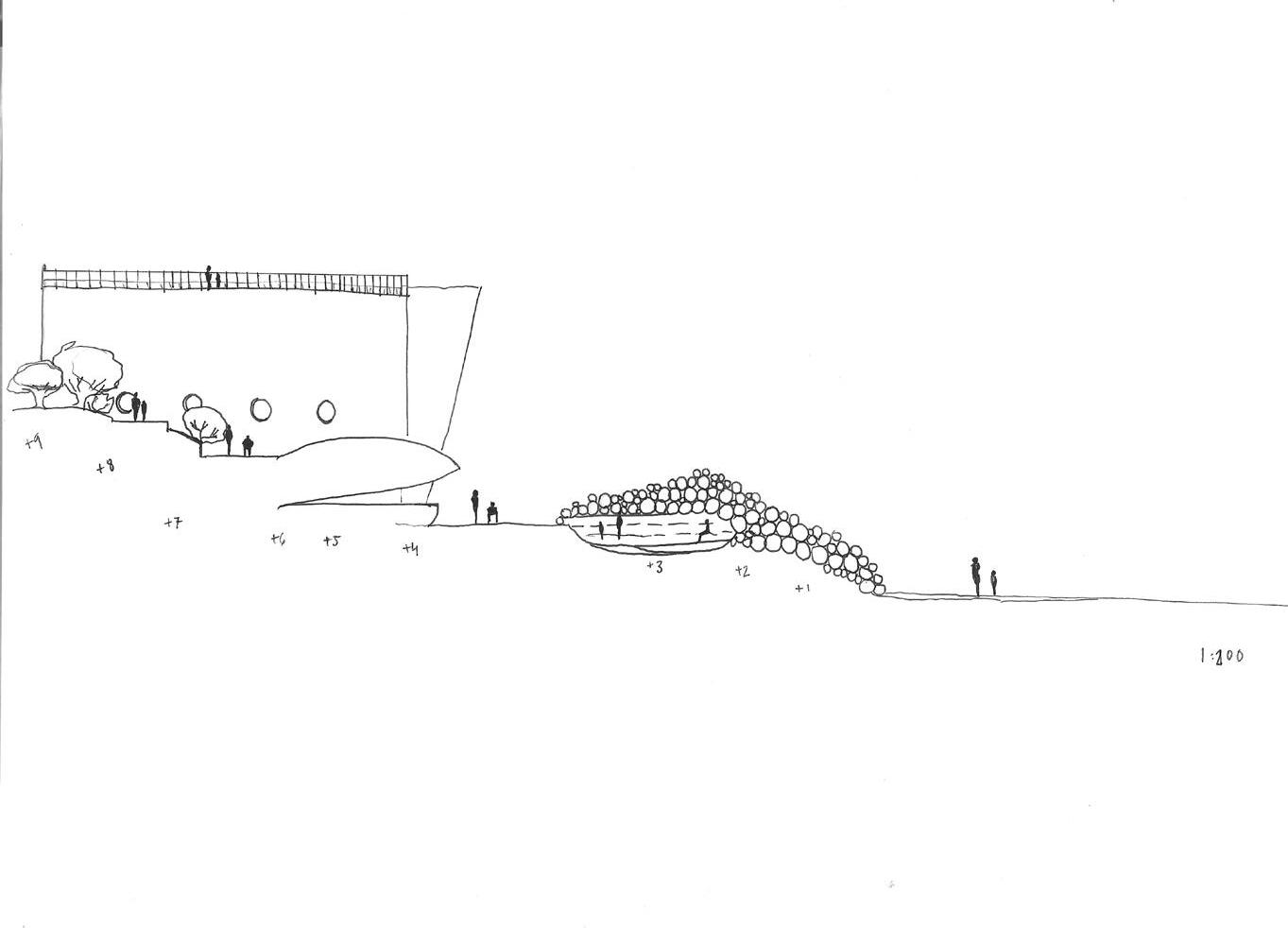

Utveckling över tid, sektion D-D:
Passage mellan torrt och vått klassrum (Musslan och plattformarna i vattnet.
Ramp Metallramp som leder ner i vattnet.
Betongplattform
Plattform för undervisning och snorkling.
En del av förslagets rumsliga egenskaper sett framifrån från kustlinjen. Klassrummet Musslan, fungerar som en samlingspunkt för vägarna som leder ner från parkeringsplatsen och utsiktsplatsen. Det kan också fungera som en användbar viloplats, väderskydd och samlingsplats för inledning och avslutning av lektionsledda
Snorklingsplattformarna förses med stenrösen runtomkring för att skapa möjligheter för blåstång att etablera sig
Illustration över aktiviteterna som kan pågå parallellt på platsen vid en omgestaltning, sett från kustlinjen.
Upplevelser av skog, vatten och våtmark i Hyllie södra
Projekttyp Dynamisk vegetationsdesign
Plats Hyllie, Malmö År 2023
Detta projekt syftar till att etablera flera vegetationssystem på en övergiven tomt i södra utkanten av Hyllie, Malmö. I takt med att Hyllieområdet expanderar, är planen att skapa en naturpark som kompletterar den befintliga urbana grönstrukturen med mer vild och naturalistisk grönska. Beställaren efterfrågar två skogsbiotoper och två sorters ängssystem. Största delen av området består av öppen jordbruksmark med några små fläckar av vegetation.
Jordegenskaper:
Här finns tydliga skillnader mellan stadsmiljö och landsbygd. Vegetationen är tät och svåråtkomlig inom projektområdet. Även om det finns ett dike med synligt vatten idag på platsen, har det ingen rekreativ funktion då diket omges av tät vegetation och en brant sluttning ner till vattnet. Organiska eller naturalistiska vattensystem i området saknas och det tjänar framförallt jordbruket idag. Blåst och buller förekommer alltid på grund av det öppna landskapets närhet till större vägar och tätorter. Ett koncept för detaljerad design och konstruktion i utvecklades i grupp. Prototyper samlades in individuellt från de platser där vi varit på exkursion under kursen. Efter detta följde projekterings- och byggskede, där gruppens koncept utgjorde grund för individuella detaljprojekteringar och byggbeskrivningar.

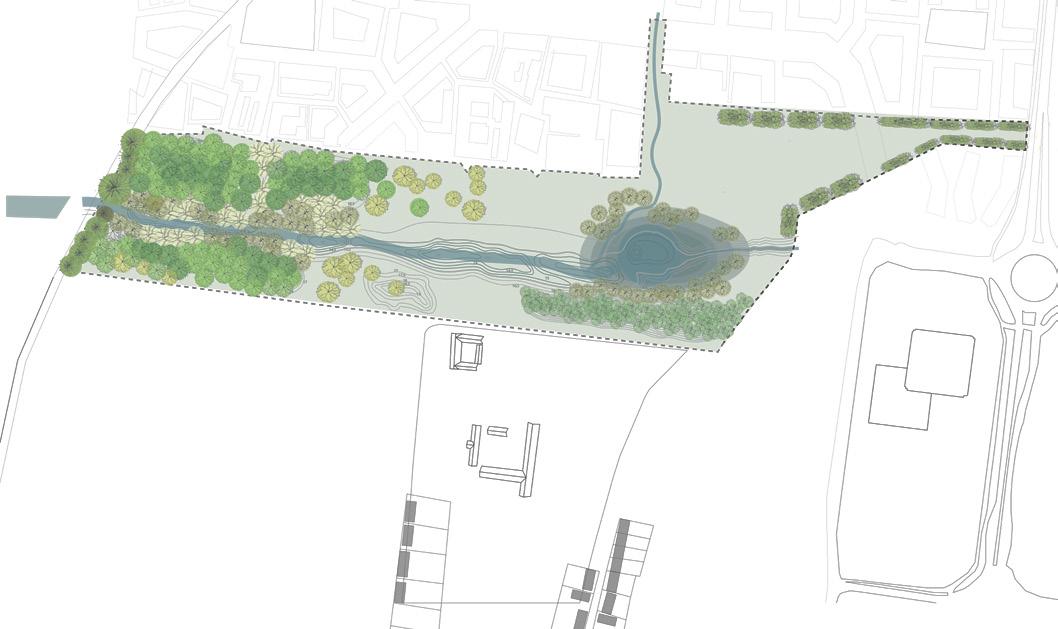

Illustrationsplan

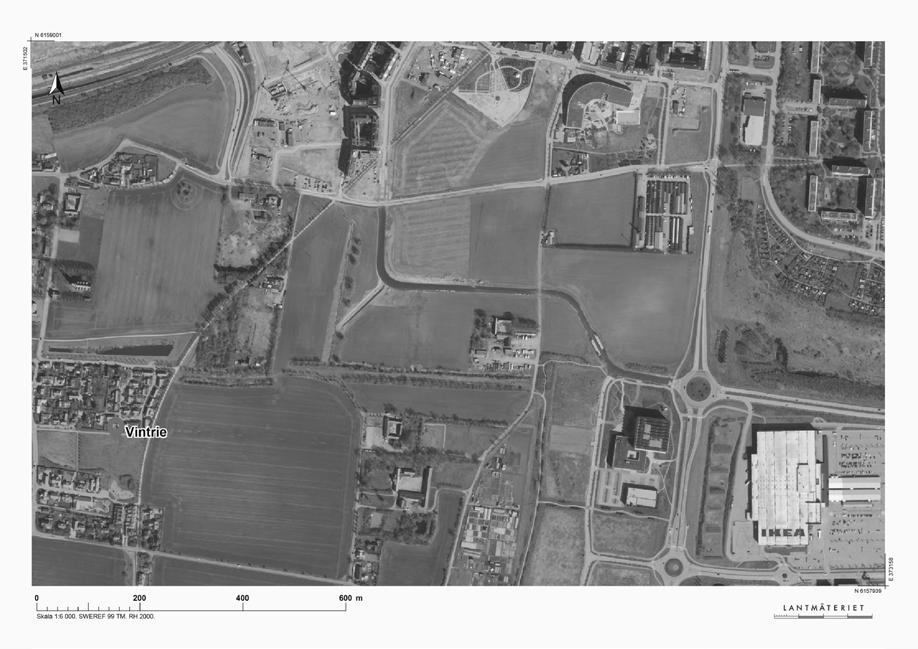

Geografisk avgränsning:
Koncept utvecklat i grupp: Far away, next door
Skydd/inramning
För att de boende ska kunna komma iväg och uppleva någon annanstans med naturlig och ostörd karaktär behöver området skyddas från Hyllies höga hus. Skydd skapar tydliga gränser för området och ökar känslan av att vara inom ett definierat utrymme. Vegetation och topografi används för att skapa ytterväggarna i området.
Bryta upp de raka linjerna
Områdets struktur är idag mycket linjär och fyrkantig, på ett sätt som efterliknar strukturen i den närliggande staden. För att bryta från denna struktur och använda mer slingrande och asymmetriska former kan området kännas mer naturligt och separerat från staden. Detta skapar också mer variation av rumslighet och upplevelser inne i området.
Vattenkontakt
Vattnet i området är en stor resurs för att stödja ekologiska och rekreationsvärden. Idag är kontakten med vattnet avskuren. Genom att få ner människor till den vattennivå de kan komma åt och få fördelarna av vattenkontakten. Olika biotoper kan också stödjas och områdets förmåga att hålla vatten ökar.
Huvudsakliga vegetationsstrukturer:
Det individuella förslaget

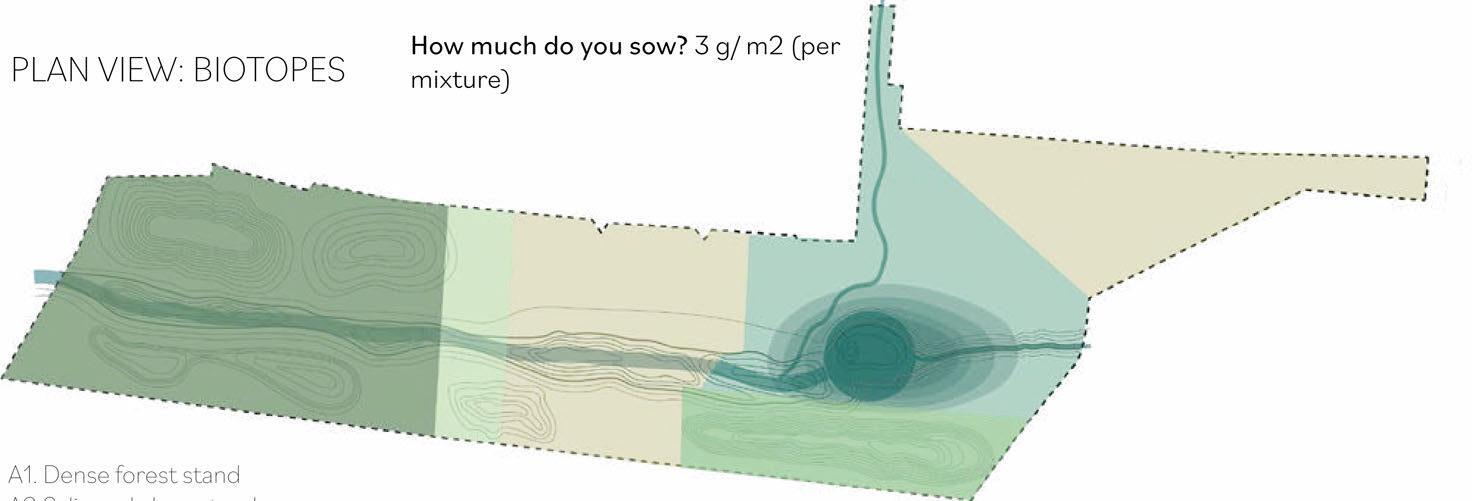

Planvy: biotoper
A1. Bokskog och tätt kantbestånd
A2.Salix- och Alnusbestånd
B. Blandad beståndsövergångszon
C. Torr till fuktig äng
D1. Våtområde: fuktig till fuktig äng med ett varierat trädbestånd på norra sidan (sluttningen)
D2.Tilia- och Quercusbestånd, på slänten norr
D1.
D2.
Pelarsal av Fagus (A1) & Salix- och Alnus (A2)

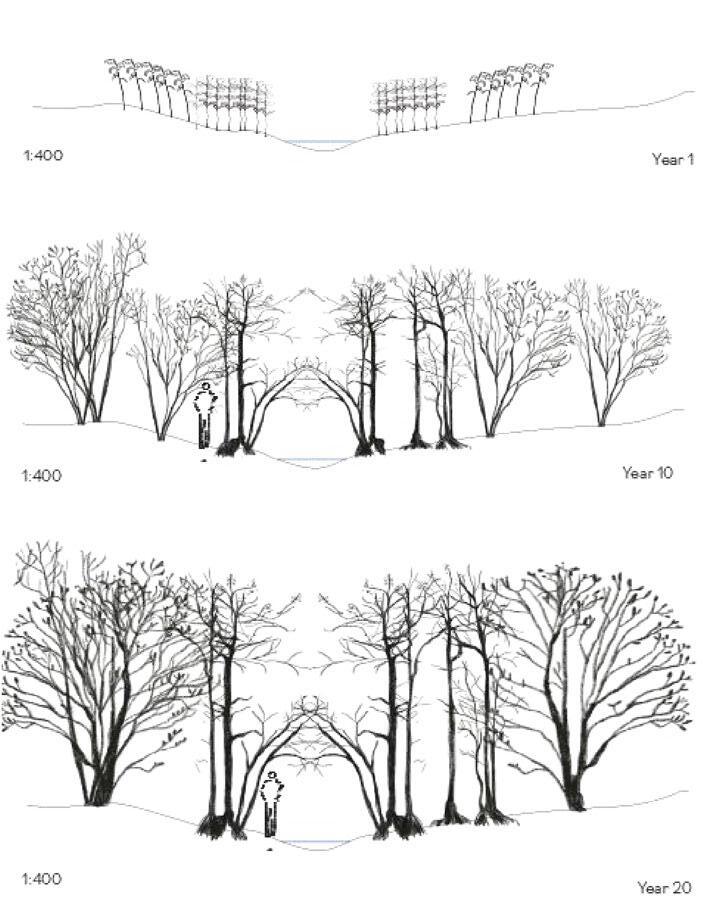

Sektion A-A , år 1-70
Fagus sylvatica
Larix x eurolepis
Betula pendula +
Edge planting of Carpinus betulus, Quercus robur, Acer campestre, Coryllus avellana etc.
En formell majestätisk effekt.
Med tiden bildas en formell, ren struktur som omfattas av ett skuggande kronlager hela sommaren uppe på kullen. När kantbeståndet tätnar skapas ett skydd från vind i pelarsalen. På grund av kronlagrets täckning som tar plats runt maj, är lökar med tidig blomning att föredra här
En förändring i områdets topografi.
Ett tätt kantbestånd (med busklager) som fångar och leder om vinden.
Fagus sylvatica Bok 1/2 30/50
Betula pendula Vårtbjörk 1/1 40/60
Larix europaea x leptolepis Lärk 1/2 50/80
Carpinus betulus Avenbok 1/2 50/80
Plants to be established after canopy layer closes
foetidus Klockjulros
Hedera helix Murgröna sol
Anemone nemorosa Vitsippa Rhizomes
Scilla (Chinodoxa) sardensis Blåstjärna Bulbs
Scilla siberica Rysk blåstjärna Bulbs
Allium ursinum Ramslök Bulbs
A2. Salix & Alnus stand (below beach pillar hall) Latin name Swedish name Quality
Salix caprea Sälg 0/1 65/100
Alnus glutinosa Klibbal 1/1 40/60
Corrylus avellana Hassel 1/1 30/50
Landscape plant/other
Plants to be established after weeding (year 2-3) Herbs
Mercurialis perennis Skogsbingel sol Lunaria rediviva Månviol sol Grasses
Poa nemoralis Lundgröe sol Athyrium Majbräknar sol Cystopteris Finbräknar sol Dryopteris filix-mas Träjon sol Melica uniflora Lundslok sol
Alnus glutinosa
Salix caprea

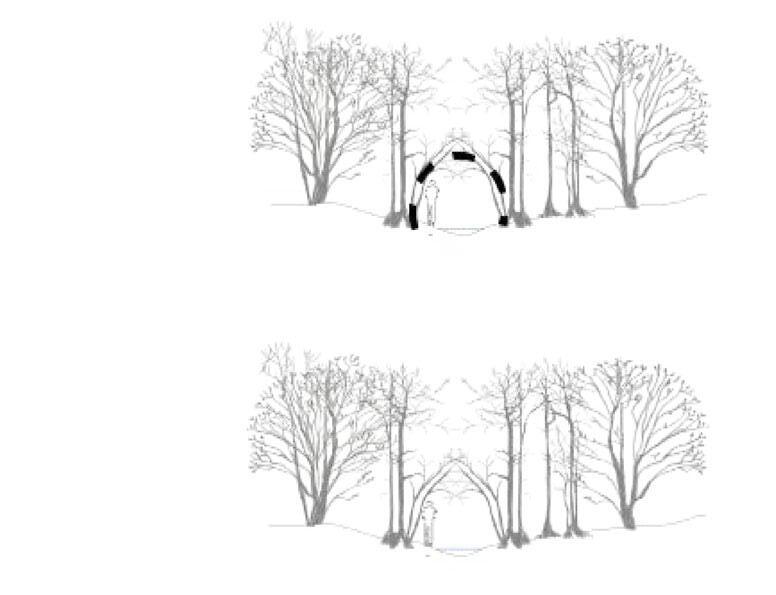

En valv ringar in ytan runt vattnet.
Förgrening mot sluttningarna.
Förhoppningsvis kommer vatten och trädrötter att blandas i denna salix- och alnusskog och skapaen spännande mötesplats för vatten och växter. Besökaren kommer att kunna passera här även tidigt på våren och njut av att observera samspelet mellan blommor och pollinatörer på grund av Salixens tidiga blomning och blomningen hos lökarna i fältskiktet.
För varje biotop redogjordes utöver planteringsscheman också etablering och skötsel av kronskikt och etablering och skötsel för eventuellt buskskikt och fältskikt. Planteringscheman, vattning, gallring, ogräshantering och motiveringar till artval i de olika skikten finns bakom varje biotop.
Inzoomning illustrationsplan:
Damm, omkringliggande våtmark och våtäng
Grunt djup för sedimentation framför en tröskel med vegetation.
Gränszonens lutning avgör hur stor mångfald som kan uppnås.
Föreslagen betesmark (streckat område innanför områdesgränsen)
Ängsväxtblandningen bör etableras på alla stränder till vattnet.
I de blötare delarna kommer spontan tillväxt att ske. Denna växtlighet måste avverkas en gång om året, för hand med en lie eller flyttbalk för att behålla de kvaliteter i den vegetation som så småningom kommer att ske. Alnus-bestånden kommer att behöva beskäras under de första 5-10 åren för att gynna etableringen av bestånden.
Med denna topografi antas vattnet på den södra sidan bli kallare medan vattnet på den norra och mindre brantare sidan blir varmare. Detta kommer att ge olika kvaliteter för olika livsmiljöer.
Ett exempel på en näringsrik flora i dammen . En näringsrik damm kan snabbt växa igen om inte en förvaltningsplan finns:
Betande djur (kor) kommer att introduceras efter 8-10 år. Exempel på utveckling när kor introduceras till området:
Blå bård bildas av betande djur i området mellan vass och mad.

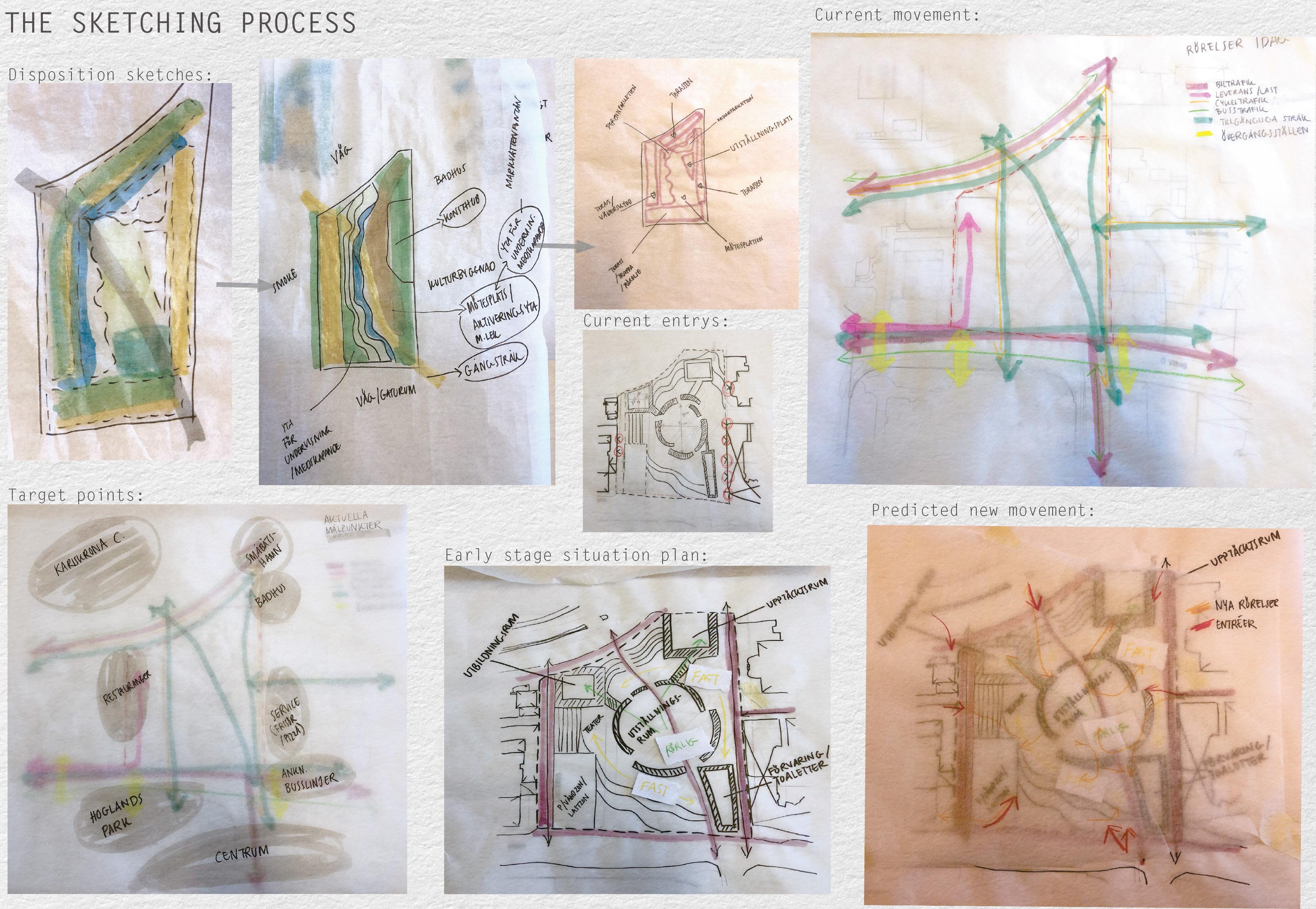

Befintliga rörelser, funktioner och entréer.
Förutspådda rörelser, funktioner och entréer, anpassat efter rummets nya funktioner och anpassning av befintlig användning.
Angöring och parkering
Labyrint för konstrunda (rörliga/mobila konstverk upphänga på väggarna) a ob t f in ggar ( äng ng

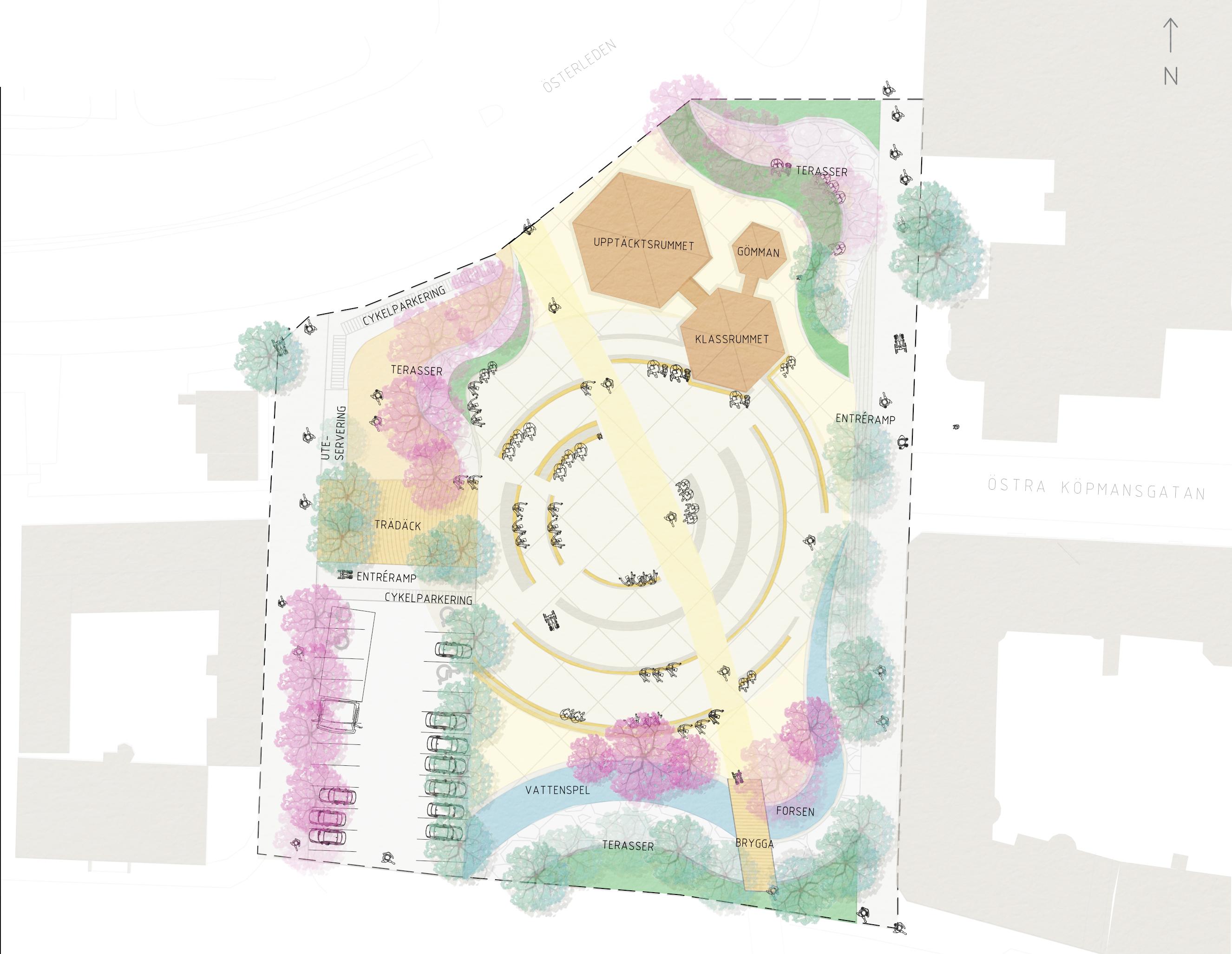

Dispositionsplan som visar indelning av rummets olika funktioner och huvudsakliga stråk. Varje färgad yta representerar en eller flera avsedda funktioner. Den blå punkten i mitten delas av det gång- och cykelstråk som placeras ut längs det gamla järnvägsspåret. När aktiviteter ska genomföras här finns alternativa vägar för gång- och cykel. På ytorna för medskapande kan till exempel lektioner eller gemensamma workshops genomföras. Det föreslagna genomgående stråket är tänkt att rymma både gång och cykel.
Vattenspel och rekreation

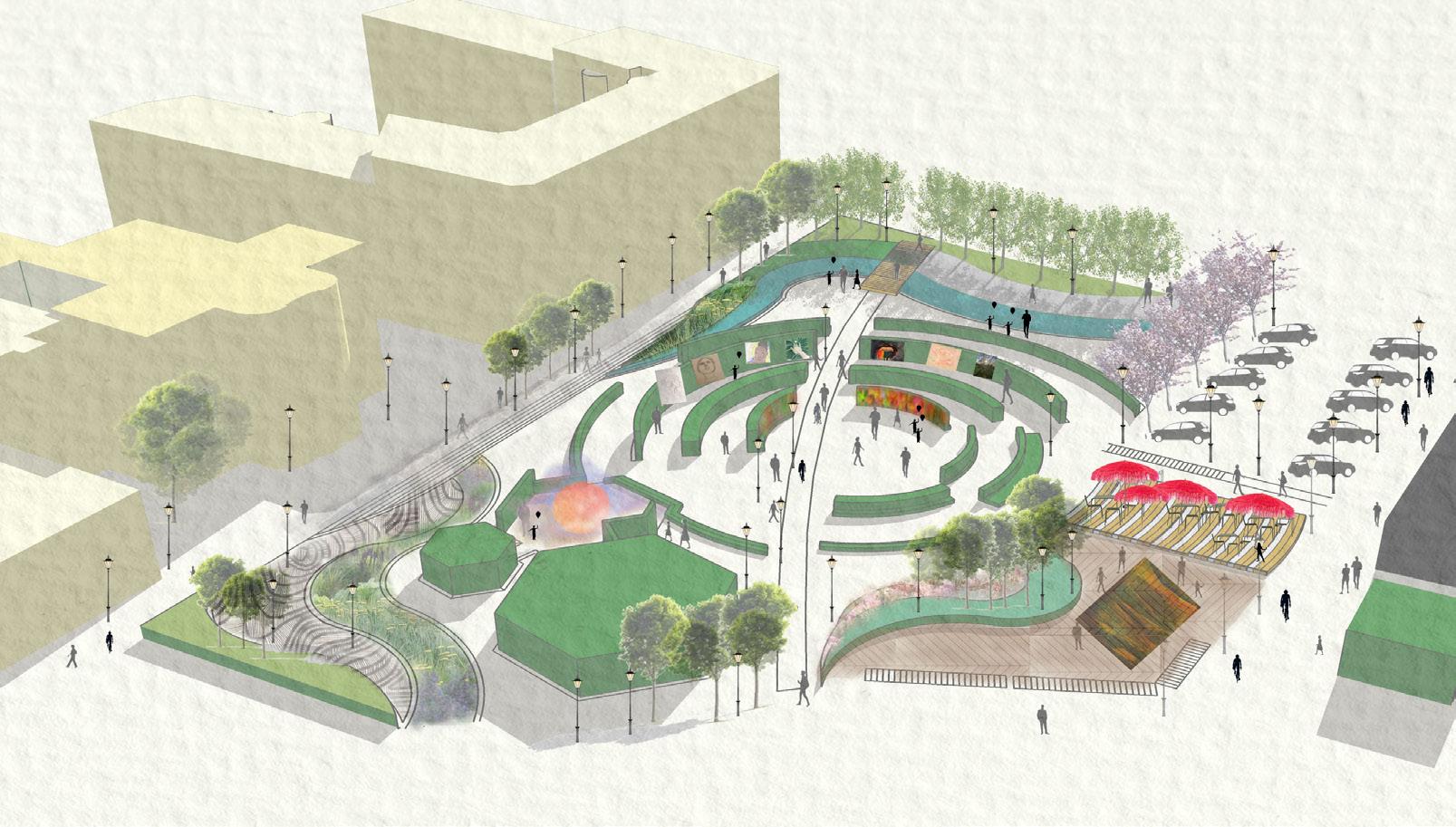

En volymstudie över den föreslagna gestaltningen av Kungsplan som visar hur platsen nås av solljus och hur den förhåller sig till omkringliggande byggnader. Innanför väggarna i labyrinten är konstverk placerade. Flera av labyrintens väggar är försedda med bänkar.
En inzoomad volymstudie som visar infarten till gång-och cykelvägen från Östra Vittusgatan. Bilden visar hur de olika platsspecifika elementen kan användas parallellt med att människor passerar rummet längs det diagonala genomgående stråket och omgivande gång-och cykelbanor.
En ny utbyggdnad av Växjös historiska rutnät

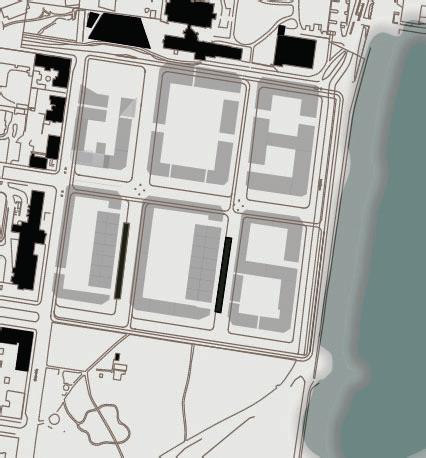

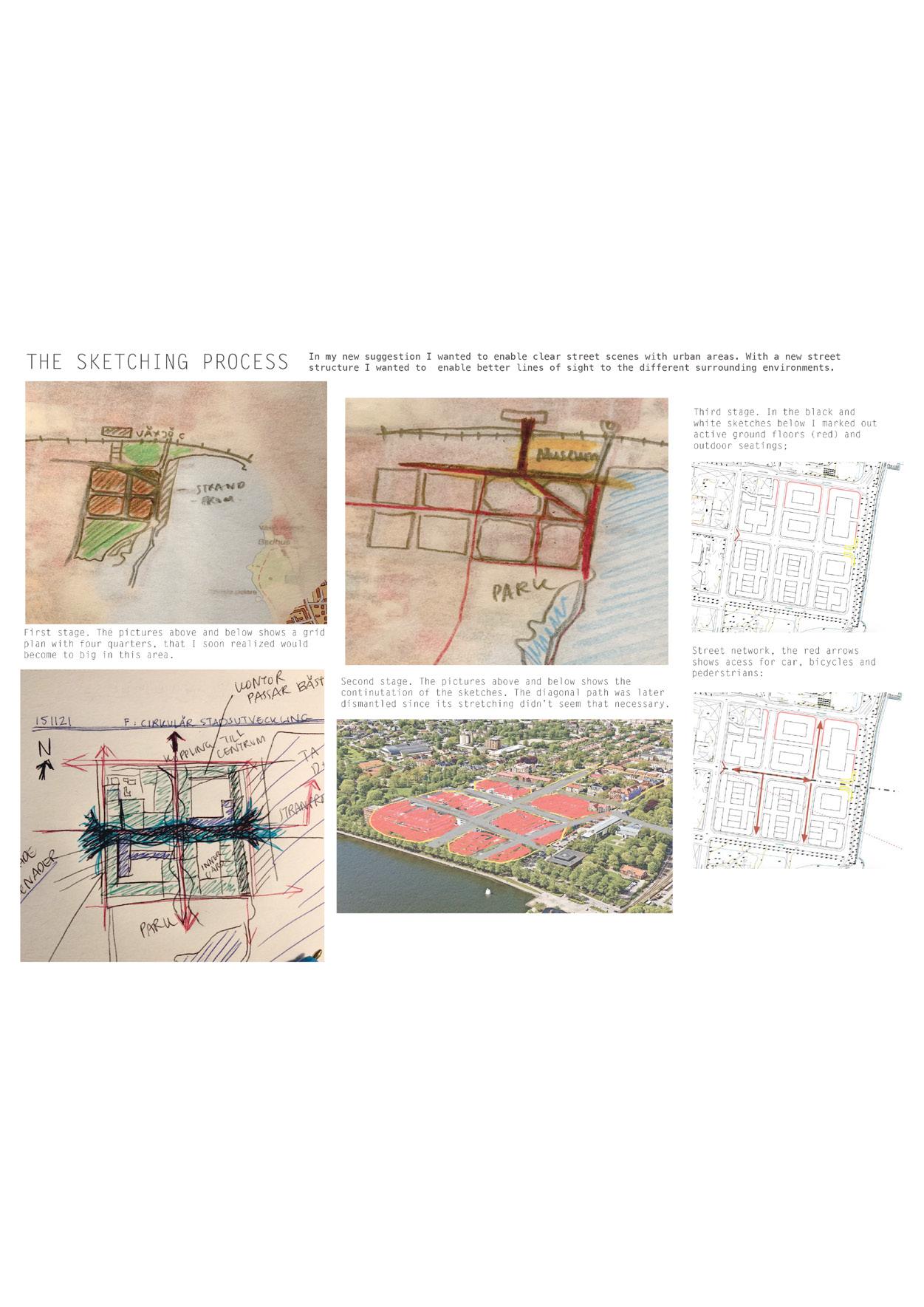

Urklipp från skissprocessen:
Etapp 1.
Bilderna ovan och nedan visar en rutplan med fyra fjärdedelar, som jag snart insåg skulle bli för stor för detta område.
Etapp 2.
Bilderna ovan och nedan visar fortsättningen på skisserna. Den diagonala banan demonterades senare eftersom det inte verkade nödvändigt att sträcka den.
Etapp 3.
I de svartvita skisserna nedan har jag markerat aktiva bottenvåningar (röda) och uteservering. Gatunät, de röda pilarna visar åtkomst för bilar, cyklar och fotgängare.
to south and west to east. differences, space in the street ground. Within the private their own private greenery.

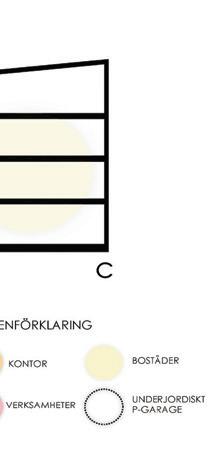

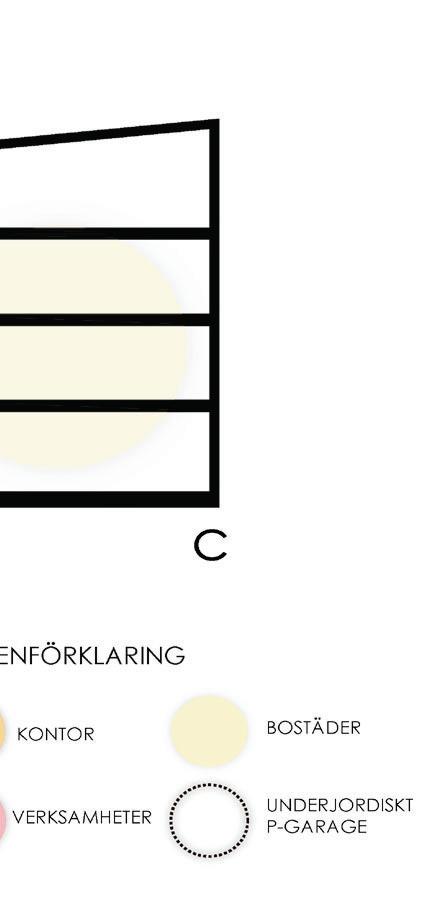

Sektion A-A (väst till öst) & B-B (norr till söder):
OFFICES
KONTOR
Sektionspilar
ACTIVITIES PARKING GARAGE HOUSING
VERKSAMHETER BOSTÄDER UNDERJORDISKT P-GARAGE
Sections throughout the area from north to south and west to east. These sections show the height differences, space in the street scenes and parking garages below ground. Within the private courtyards, residents will get access to their own private greenery.
Sektioner genom området från norr till söder och väst till öst. Dessa sektioner visar höjdskillnader, utrymme i gatubilder och parkeringsgarage under marken. Inom de privata innergårdarna kommer invånarna att få tillgång till sina egna privata grönområden.

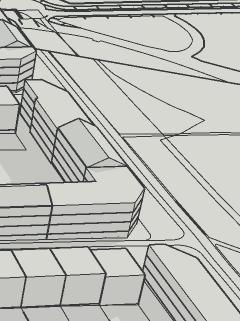

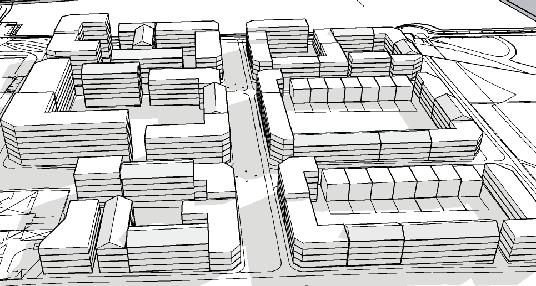

Sketchup.
Insights from this project:
• Complex time, carry short

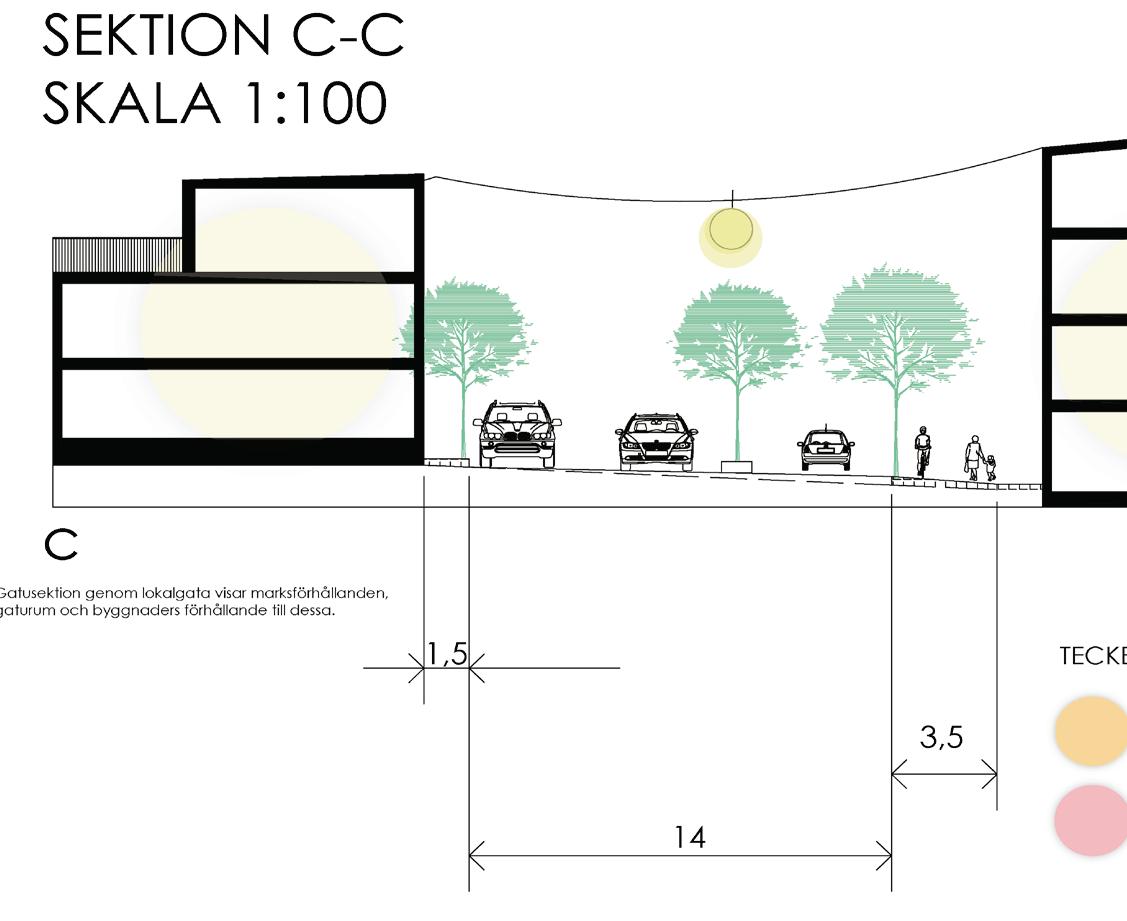

Gatusektion C-C
clear important district, clear through
• Complex projects require their time, therefore two weeks to carry out this embodiment was a short time
Insights from this project: • Complex projects require their time, therefore two weeks to carry out this embodiment was a •A clear concept is also important when developing a new district, it can help create a clear red thread that helps you through the work.
•A clear concept is also important when developing a new district, it can help create a clear red thread that helps you through the work.
Sections throughout the area from north to south and west to east. These sections show the height differences, space in the street scenes and parking garages below ground. Within the private courtyards, residents will get access to their own private greenery.

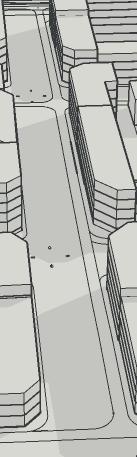

Visar rumsliga förhållanden i gaturrummet för en av områdets villagator.
