MEMORIA
El surgimiento de esta idea tiene sus raíces en el concepto principal del complejo, “Crucero en tierra”. Esto llevó a desarrollar una propuesta en base a la sinergia entre la tierra y el mar, de aquí nace el concepto BAHÍA como medio para crear un elemento arquitectónico que albergue características de la misma con un gran lobby central, de fácil acceso y dos lenguajes expresados desde el acceso al proyecto y desde la salida del proyecto, con el fin de expresar esa dualidad entre el agua y la tierra. También esta pieza se pensó como ese elemento que da centralidad al complejo, que articula y ordena la composición del proyecto *conviertiendolo en el hito del lugar.
DESCRIPCIÓN DEL PROYECTO Memoria descriptiva 2
3
8 UNPHU | FAA | EAU | Diseño IX Robert Adames | Yamel Matos | Anthony Figuero | Manuela Abreu Imagen 4. Elevación posterior de la plaza comercial. Elaboración propia.
DESARROLLO DEL PROYECTO
2.1 Programa arquitectónico | Zonificación
2.2 Planos
2.3 Referencias bibliográficas
3
9
TIERRA
FUSIÓN Ecológico
DESARROLLO DEL PROYECTO Proceso conceptual | Lluvia de ideas
3 10 UNPHU | FAA | EAU | Diseño IX Robert Adames | Yamel Matos | Anthony Figuero | Manuela Abreu
Integrar marino Barco SUPERFICIE
DESARROLLO DEL PROYECTO
FUSIÓN
ECOLÓGICO + MARINO
Fusión difusa entre la tierra y el mar.
Proceso conceptual | Idea a desarrollar 3 =
BAHÍA
11 UNPHU | FAA | EAU | Diseño IX Robert Adames | Yamel Matos | Anthony Figuero | Manuela Abreu
DESARROLLO DEL PROYECTO Proceso conceptual | Decisiones y Forma
Se crea un centro que
3 12 UNPHU | FAA | EAU | Diseño IX Robert Adames | Yamel Matos | Anthony Figuero | Manuela Abreu
. Se levanta la parte izquierda de la pieza creando un desnivel entre

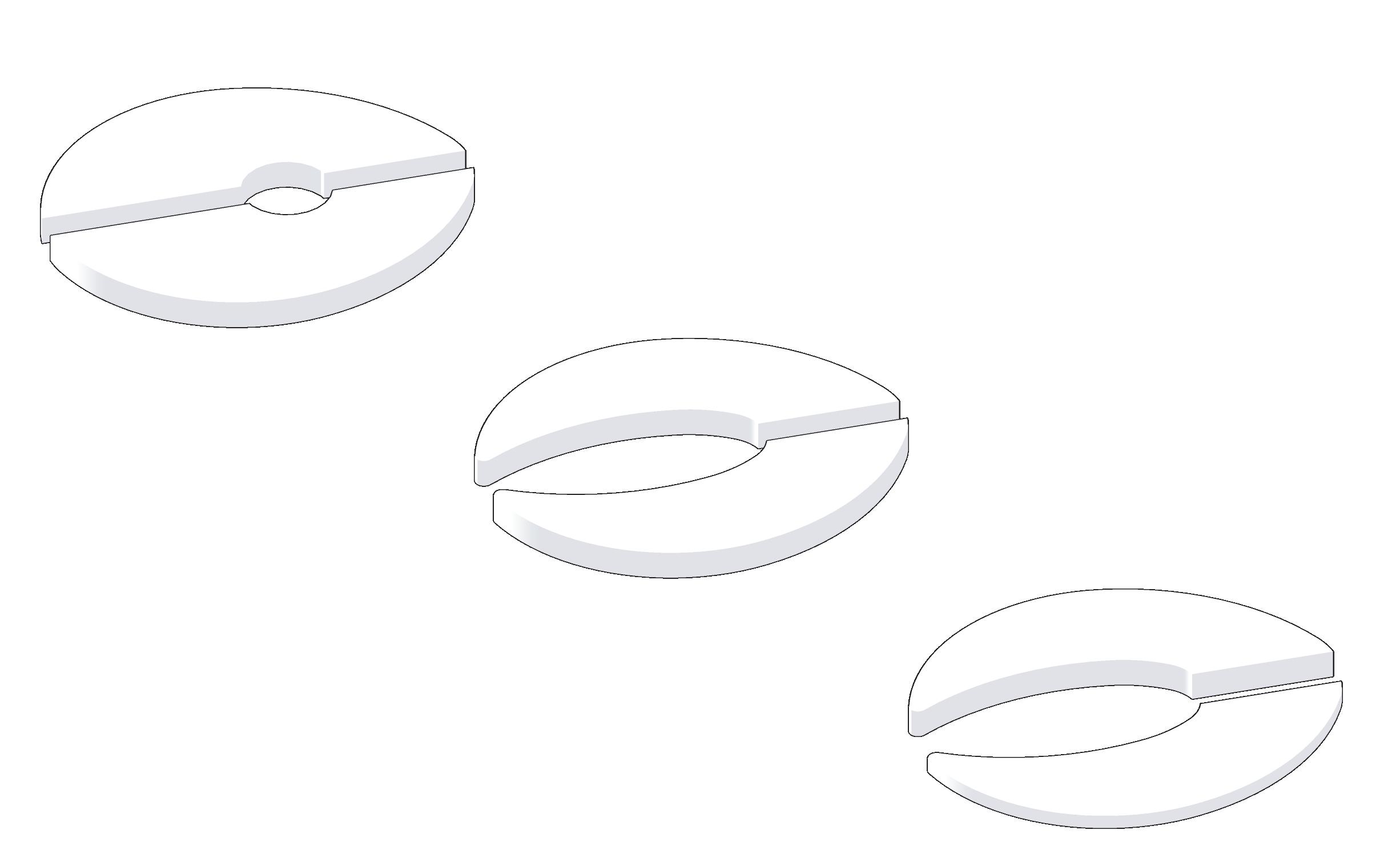

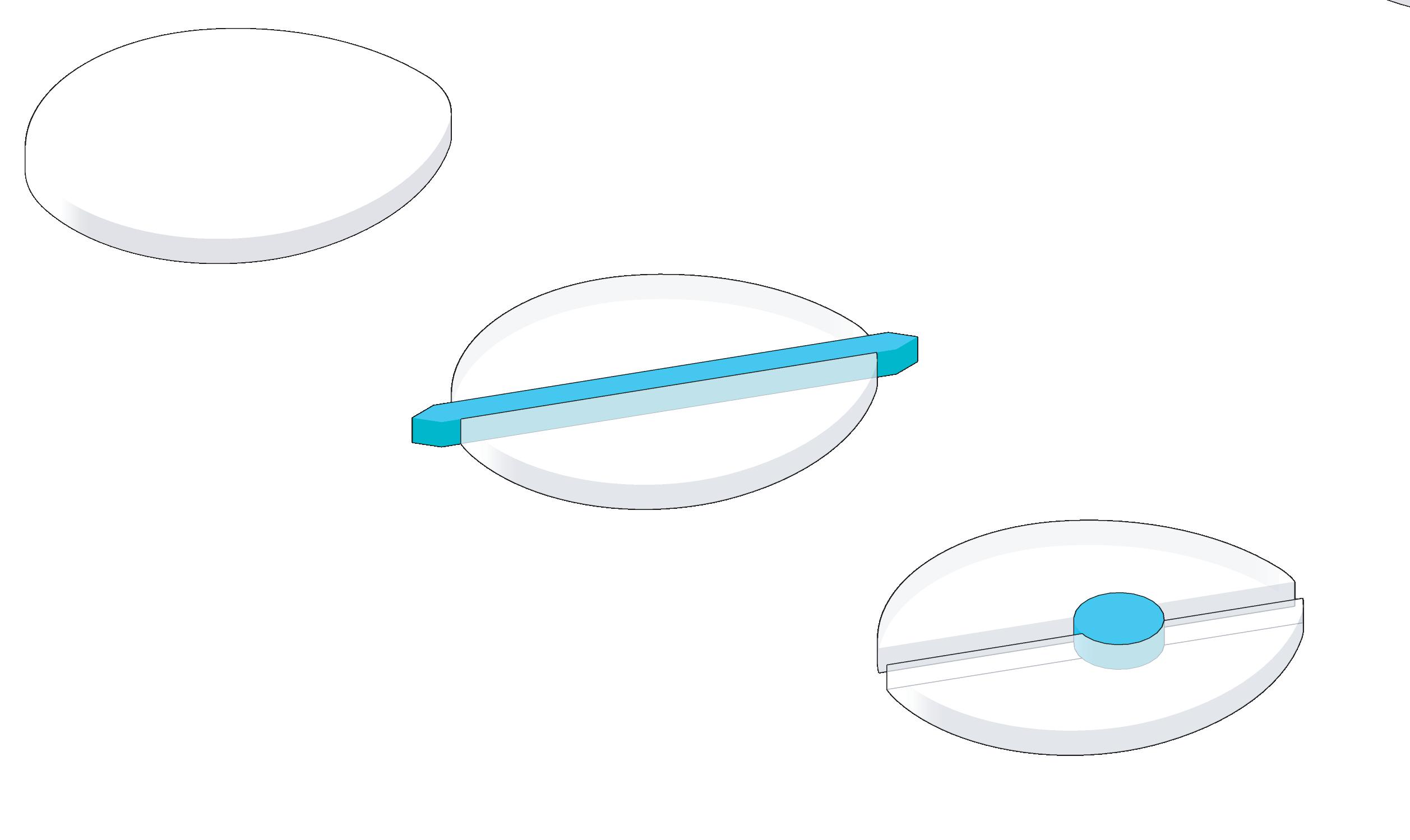

13 Imagen 5. Proceso conceptual volumétrico de la
comercial. Elaboración propia.
plaza
14
Imagen 6. Vista renderizada de la plaza comercial. Elaboración propia.
DESARROLLO DEL PROYECTO Programa arquitectónico
PRIMER NIVEL
LADO IZQUIERDO
Salón de belleza
Perfumería
Boutique de ropa
Piercings & Tatuajes
Bingo
Farmacia
Floristeria
Cigar shop
Liquor Store
Salones de Conferencia
Estudio de grabación
Business Center
Coffee Shop
Heladeria
Reposteria
Panaderia
Casino
Discoteca
LADO DERECHO
Salón de belleza
Galeria de arte
Bancos
Área de cajeros automáticos
Supermercado
Arcadia
Pista de patinaje niños
Gimnasio de pesas y crossfit
Play Station and Gaming Room
Salones de realidad virtual
Legoland
Guarderia (0-5)
Estancia de niños (6-12)
Coffee Shop
Dulces tipicos y artesanias
SEGUNDO NIVEL
LADO IZQUIERDO
Gelato
Franquicia Restaurante (pizza)
Franquicia Restaurante (sushi)
Healthy Food Restaurant
Restaurante tematico 1 (Mexicano)
Restaurante tematico 2 (Grill)
Restaurante tematico 3 (Americano)
Restaurante tematico 4 (fried chicken)
Restaurante tematico 5 (fusion)
Karaoke
Sport Bar & Billar Pool
Sala de cine
CENTRO Lobby
3 15 UNPHU | FAA | EAU | Diseño IX Robert Adames | Yamel Matos | Anthony Figuero | Manuela Abreu
LATERALDERECHA LATERAL IZQUIERDA

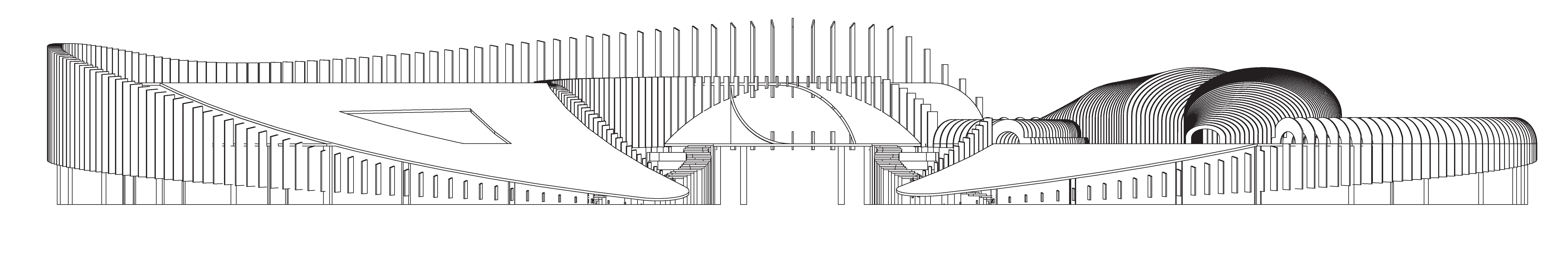

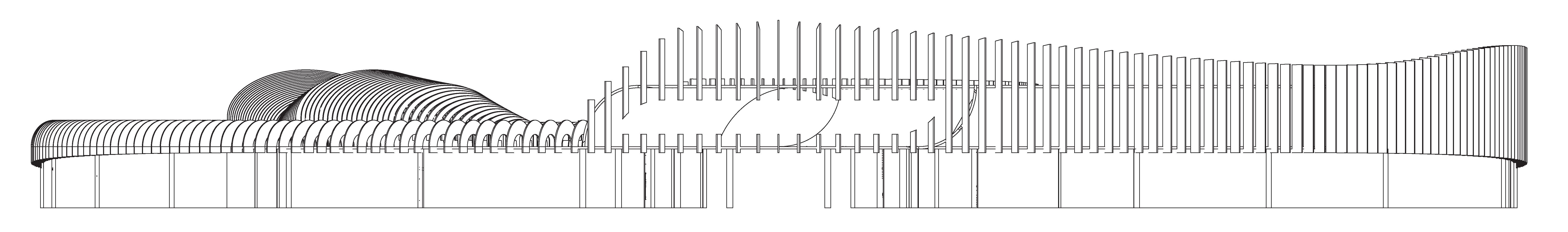

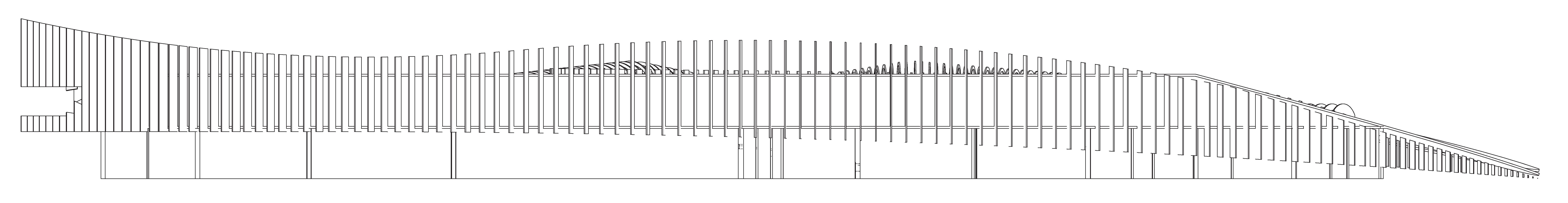

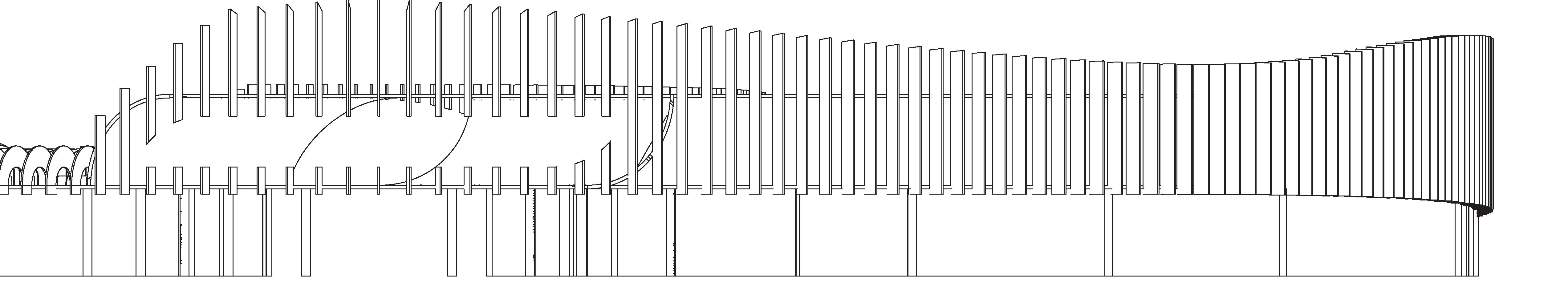

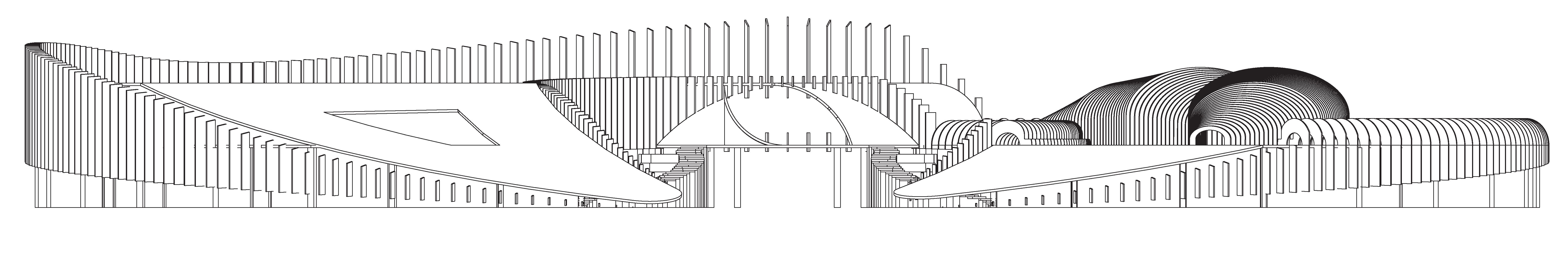

3 DESARROLLO DEL PROYECTO Elevaciones 16 UNPHU | FAA | EAU | Diseño IX Robert Adames | Yamel Matos | Anthony Figuero | Manuela Abreu Imagen 7.VElevaciones de la plaza comercial. Elaboración propia
FRONTAL

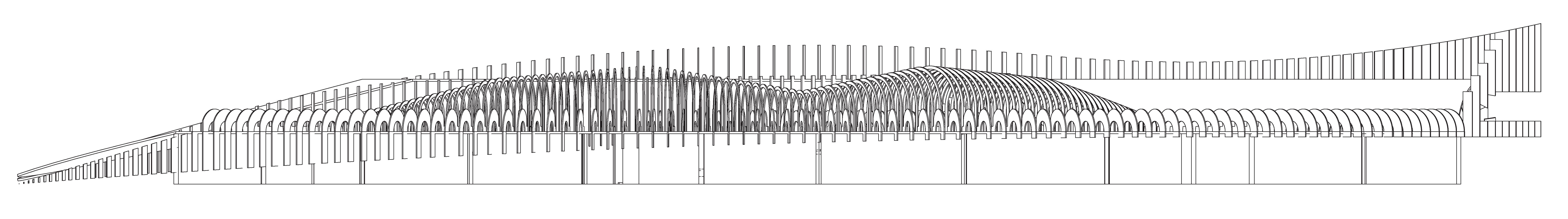

3 SECCIÓN LONGITUDINAL SECCIÓN TRANSVERSAL O V L 5 DO N E A O R N E DO N E A T P T CH D N E T P M X E VO V N DO N E A DESARROLLO DEL PROYECTO Secciones 17 UNPHU | FAA | EAU | Diseño IX Robert Adames | Yamel Matos | Anthony Figuero | Manuela Abreu Imagen 8. Secciones. Elaboración propia.
18
Imagen 9. Vista renderizada de la plaza comercial. Elaboración propia.
19
Imagen 10. Vista renderizada de la plaza comercial. Elaboración propia.
20
Imagen 10. Vista renderizada de la plaza comercial. Elaboración propia.
21 Imagen
11. Vista renderizada de la plaza comercial. Elaboración propia.
22 Imagen 12 Vista renderizada de la plaza comercial. Elaboración propia.
23
Imagen 13. Vista renderizada de la plaza comercial. Elaboración propia.
