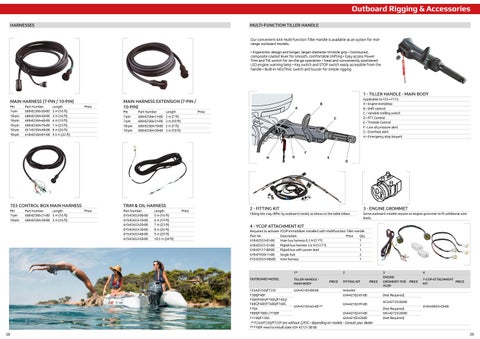

Outboard Rigging & Accessories HARNESSES
MULTI-FUNCTION TILLER HANDLE Our convenient 6X4 Multi-function Tiller Handle is available as an option for midrange outboard models. • Ergonomic design and longer, larger-diameter throttle grip • Contoured, composite-coated lever for smooth, comfortable shifting • Easy access Power Trim and Tilt switch for on-the-go operation • Neat and conveniently positioned LED engine warning lamp • Key switch and STOP switch easily accessible from the handle • Built-in NEUTRAL switch and buzzer for simple rigging
1 - TILLER HANDLE - MAIN BODY MAIN HARNESS (7-PIN / 10-PIN) Pin 7-pin 10-pin 10-pin 10-pin 10-pin 10-pin
Part Number 688-82586-50-00 688-8258A-50-00 688-8258A-60-00 688-8258A-70-00 6K1-8258A-40-00 61B-8258A-01-00
Length 5 m (16 ft) 5 m (16 ft) 6 m (19 ft) 7 m (23 ft) 8 m (26 ft) 9.5 m (32 ft)
Price
MAIN HARNESS EXTENSION (7-PIN / 10-PIN) Pin 7-pin 7-pin 10-pin 10-pin
Part Number 688-82586-11-00 688-82586-31-00 688-8258A-10-00 688-8258A-30-00
Length 2 m (7 ft) 3 m (10 ft) 2 m (7 ft) 3 m (10 ft)
A
Price
C
H
703 CONTROL BOX MAIN HARNESS Pin 7-pin 10-pin
Part Number Length 688-82586-21-00 5 m (16 ft) 688-8258A-20-00 5 m (16 ft)
TRIM & OIL HARNESS Price
Part Number 6Y5-83653-00-00 6Y5-83653-10-00 6Y5-83653-20-00 6Y5-83653-30-00 6Y5-83653-40-00 6Y5-83653-50-00
Length 5 m (16 ft) 6 m (19 ft) 7 m (23 ft) 8 m (26 ft) 9 m (29 ft) 10.5 m (34 ft)
Applicable to F25 – F115. A - Engine start/stop B - Shift control C - Variable trolling switch D - PTT Control E - Throttle Control F - Low oil pressure alert G - Overheat alert H - Emergency stop lanyard
B
Price
G
F E
D
2 - FITTING KIT
3 - ENGINE GROMMET
Fitting kits may differ by outboard model, as shown in the table below
Some outboard models require an engine grommet to fit additional wire leads.
4 - YCOP ATTACHMENT KIT Required to activate YCOP immobilizer installed with Multifunction Tiller Handle. Description Price Qty 6Y8-82553-01-00 Main bus harness 0.3 M (1 FT) 1 6Y8-82521-51-00 Pigtail bus harness 3.6 M (12 FT) 1 6Y8-82117-00-00 Pigtail bus with power lead 1 6Y8-81920-11-00 Single hub 2 6Y5-83553-M0-00 Wire harness 1
F115B_Multi-function tiller handle Part No
1* OUTBOARD MODEL
TILLER HANDLE MAIN BODY
F25A/F25D/FT25F F30B/F40F F50F/F50H/FT50G/FT50J/ F60C/F60F/FT60D/FT60G F70A F80B/F100D / F100F F115B/F130A
6X4-42103-08-00
6X4-42103-65-00 **
2 PRICE
FITTING KIT
PRICE
Included 6X4-42102-81-00 6X4-42102-91-00 6X4-42102-A1-00 6X4-42102-C0-00
3 ENGINE GROMMET FOR YCOP
4 PRICE
Y-COP ATTACHMENT PRICE KIT
(Not Required) 6C5-42725-50-00 (Not Required) 68V-42725-20-00 (Not Required)
6Y8-W0035-C0-00
1* F25A/F25D/FT25F are without C/F/G - depending on models - Consult your dealer ** F100F need to install plate 65K 42121 00 00
