Casa bioclimática-Huaraz

B I O C L I M Á T I C A

BIOCLIMÁTICA

Soy estudiante de Escuela Profesional de Arquitectura en la prestigiosa Universidad Peruana Unión, Filial Tarapoto En esta oportunidad presentaré el análisis bioclimático de la zona de Huaraz - Perú Usando los diferentes métodos aplicativos de análisis como la carta de Giovonni y olgyay, los cuales nos permitirá obtener datos para un buen confort de aplicación en vivienda

PRESENTACIÓN E INTRODUCIÓN

El lugar en el que se va a realizar el proyecto es en la ciudad de Huaraz que como se menciona es la ciudad del valle Callejón de Huaylas en el norte de Perú Es la capital de la región de Ancash y se ubica a más de 3,000 metros sobre el nivel del mar, con cimas nevadas de la Cordillera Blanca que forman un dramático horizonte en el este El Parque Nacional Huarascán, que abarca gran parte de la Cordillera Blanca, alberga cóndores andinos y jaguares, así como también la montaña más alta de Perú, Huarascán (Huaraz, n d )

COORDENADAS

9°32′00″S 77°32′00″O

El proyecto final consiste en la elaboración de una vivienda con factores bioclimaticos que respondan al previo análisis de sitio realizado, asegurandonos de que todas estrategias bioclimaticas que se propongan vaya acorde a lo analizando, segun analisis de asoleamiento, clima, vientos, siempre con el fin de alcanzar un mayor confort para el usuario

UBICACIÓN Y LOCALIZACIÓN

LATITUD: 9°31'34.5"S

LONGITUD: 77°30'35.7"W

Departamento de Áncash

Provincia de Huaraz

CONDICIONES BIOCLIMÁTICAS DEL LUGAR

PRECIPITACIONES (M.M)

Febrero 140 m.m (max.)

Julio 0.6 m.m (min.)

HORAS DE SOL (HORAS)

Junio 9.3 h. (max.)

Febrero 5.6 h. (min.)

ORIENTACION SOLAR SOLSTICIO DE VERANO

TEMPERATURA (°C)

Setiembre/Diciembre 27.4 °C (max.)

Julio .1.4 °C (min.)

HORAS DE SOL (HORAS)

Marzo 80% (max.)

Julio 35% (min.)

ROSA DE VIENTOS SEGÚN CUADRO CLIMÁTICO:

SOLSTICIO DE INVIERNO

Solsticio de verano (Noviembre 9 am)

Solsticio de verano (Noviembre 3 pm)

SOLSTICIO DE VERANO

NNE 5.5 m/s

NNE 5.5 m/s

S 6 m/s

PLANTAS, CORTES, ELEVACIONES, VISTAS Y RENDERS

PRIMERA PLANTA

ELEVACIONES-CORTES

ELEVACIONES-CORTES

ELEVACIONES-CORTES

RENDERS

RENDERS

GRAFICO DE GINONI

MAYO

JUNIO

JULIO

AGOSTO

SETIEMBRE

OCTUBRE

NOVIEMBRE

DICIEMBRE

© Arquitectura UPeU

GRÁFICO OLGYAY-OTOÑO

MARZO

Temp max media con hum relat minima media): 22.9ºC, 50%

Temp min media con hum relat max media): 9.0ºC,80%

ABRIL

Temp. max. media con hum. relat. minima media): 23.4ºC,42%

Temp. min. media con hum. relat. max media): 8.6ºC,77%

MAYO

Temp max media con hum relat minima media):24.1ºC,40%

Temp. min. media con hum. relat. max media): 6.7ºC,74%

GRÁFICO OLGYAY-INVIERNO

JUNIO

Temp max media con hum relat minima media): 24.0ºC,38%

Temp. min. media con hum. relat. max media): 5.2ºC,67%

JULIO

Temp. max. media con hum. relat. minima media):24.1ºC,35%

Temp min media con hum relat max media): 4.1ºC,62%

JAGOSTO

Temp. max. media con hum. relat. minima media):24.2ºC,37%

Temp. min. media con hum. relat. max media): 4.8ºC,64%

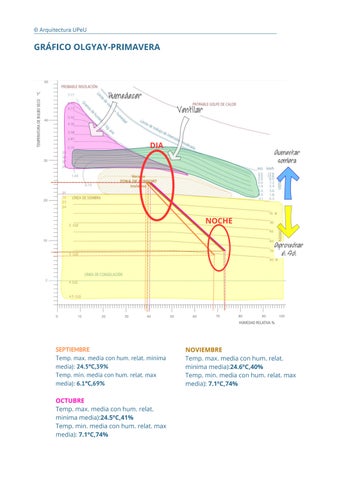

GRÁFICO OLGYAY-PRIMAVERA

SEPTIEMBRE

Temp. max. media con hum. relat. minima media): 24.5ºC,39%

Temp min media con hum relat max media): 6.1ºC,69%

OCTUBRE

Temp max media con hum relat minima media):24.5ºC,41%

Temp. min. media con hum. relat. max media): 7.1ºC,74%

NOVIEMBRE

Temp. max. media con hum. relat. minima media):24.6ºC,40%

Temp. min. media con hum. relat. max media): 7.1ºC,74%

GRÁFICO OLGYAY-VERANO

DICIEMBRE

Temp. max. media con hum. relat.

minima media): 24.1ºC,42%

Temp. min. media con hum. relat.

max media): 8.3ºC,74%

ENERO

Temp. max. media con hum.

relat. minima media): 23.4ºC,45%

Temp. min. media con hum. relat.

max media): 8.5ºC,78%

FEBRERO

Temp max media con hum

relat. minima media):22.8ºC,48%

Temp. min. media con hum. relat.

max media):8.7ºC,79%

© Arquitectura UPeU

ando la radiación a, que al chocar queda atrapada donde podemos mas favorece a la en al usuario con uir Un Casa Con

TECHOS INCLINADOS

cho, que tiene la a de la lluvia, pero ntenso sol. tenso del verano proyecto pero si

dio por el cual se e ser un ahorro . Y como vimos oras de luz solar ara aprovechar el

Se plantea estes tipo de techos inclinado y dejando una elevación entre las cubiertas que da pase a una pequeña ventana de vidrio de doble acristalamiento que no se abre, para asi poder calentar el espacio de la sala e iluminarla, además cabe mencionar que la sala se calienta a través de ganancias termicas por la cocina

ESTRATEGIAS

MURO DE ADOBE

Los muros grueso favorecen a la inercia térmica del espacio, por lo que en el proyecto se plantea el uso de adobe debido a su gran espesor y ademas es un material mas ecológico comparado a los demas materiales de construccipon

SISTEMA DE TECHO BASADO EN:

TEJA

ICHU: es una tipo de paja usualmente usada para aislamiento térmico y acústico de viviendas

PLASTICO

MATERIAL DEL MOBILIARIO-ALFOMBRAS entre los materiales que favorecen al tipo de clima frio (clima de Huaráz) son la medera, pedra, plastico. en el proyecto en aspecto de mobiliario se plantean alfombrass , puuesto que se sabe que las alfombras oscuras y muy gruesas sirven muy bien para calentar ambientes.

VENTANAS DE VIDRIO DOBLE ACTISTALAMIENTO

Gracias a este tipo de vidrio obtenemos mayor aislamiento térmicode la vivienda En el proyecto la mayor parte de las ventanas estan a la dirección del invernadero, lo cual constriburia a este efecto y se tuviera un mejor control termico

CONCLUSIONES Y RECOMENDACIONES

1. Respecto a las tablas de givoni y olgyay se considera que son herramientas importantes para el análisis bioclimatico de un lugar o ciudad, ya que nos permite hacer énfasis en las condicionantes del lugar y a que sitación climatica se expone tu proyecto.

2. Segun los analisis previos realizados podemos identicar que problemas de cofort termico tenemos que solucionar, en el caso de Huaraz se pudo categorizar que es de clima continental frio, por lo que nos dice que debemos usar estrategias de captación solar, ganancias internas, inercia térmica

3. Para el proyecto presentado se plantearon estragias con el fin de llegar al confort termico teniendo en cuenta las condicionantes antes mencionada, dichas estrategias fueron planteadas en base al analisis del lugar, materiales y en base a su funcionalidad, por lo que se puede concluir que como arquitectos debemos ver mas allá de la apariencia de los proyectos, si no, que tambien debemos considerar factores climaticos ya que son las condicionantes del terreno lo que te indica como y de que manera construir.

4 En base a lo aprendido se puede identificar de que manera los materiales y el uso que le des puede influir de gran o menor escala en en el confort de tu vivienda, además tambien se pudo identificar la importancia de la orientacion del terreno y que partes son mas manejables y aprovechables para el usuario, como por ejemplo, saber donde colocar una ventana de modo que se aproveche la luz y ventilación natural segun el sentido del sol y los vientos predominantes.

Referencias bibliográficas
