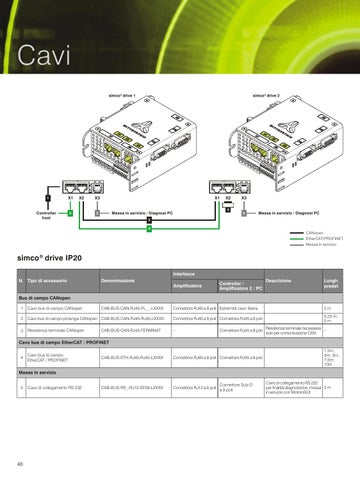

Cavi simco® drive 1
1
Controller host
X1
X2
4
simco® drive 2
X3
X1
3
Messa in servizio / Diagnosi PC
5
X2
X3
5
Messa in servizio / Diagnosi PC
2 4
CANopen EtherCAT/PROFINET Messa in servizio
simco® drive IP20 Interfacce N. Tipo di accessorio
Denominazione Amplificatore
Controller / Amplificatore 2 / PC
Descrizione
Lungh. predef.
Bus di campo CANopen 1
Cavo bus di campo CANopen
2 3
CAB-BUS-CAN-RJ45-FL__-LXXXX
Connettore RJ45 a 8 poli Estremità cavo libera
5m
Cavo bus di campo prolunga CANopen CAB-BUS-CAN-RJ45-RJ45-LXXXX
Connettore RJ45 a 8 poli Connettore RJ45 a 8 poli
0,25 m; 5m
Resistenza terminale CANopen
–
CAB-BUS-CAN-RJ45-TERMINAT
Connettore RJ45 a 8 poli
Resistenza terminale necessaria – solo per comunicazione CAN
Cavo bus di campo EtherCAT / PROFINET 4
Cavo bus di campo EtherCAT / PROFINET
CAB-BUS-ETH-RJ45-RJ45-LXXXX
Connettore RJ45 a 8 poli Connettore RJ45 a 8 poli
CAB-BUS-RS_-RJ12-SF09-LXXXX
Connettore RJ12 a 6 poli
1,5m; 3m; 5m; 7,5m; 10m
Messa in servizio 5
46
Cavo di collegamento RS 232
Connettore Sub-D a 9 poli
Cavo di collegamento RS 232 per finalità diagnostiche, messa 3 m in servizio con MotionGUI
