Portfolio d'architecture - Willy Cung

Willy Cung

Présentement, je suis un étudiant en deuxième année du baccalauréat en architecture à l’Université de Montréal. La simplicité et le minimaliste sont les deux aspects qui caractérisent mon style d’architecture. Selon moi, une bonne architecture est évoquée lorqu’on produit le maximum d’effets par le minimum d’efforts.

Mon but est d’acquérir le plus d’expérience possible dans le milieu professionnel, soit précisément dans la conception des projets et dans la représentation des dessins, afin de bâtir une fondation solide pour le futur.

Contact

Tél: +1 514 560 3188

Courriel: willys2003@hotmail.fr

Éducation

2022 - Présent

Baccalauréat en architecture, Université de Montréal

2020 - 2022

Science de la nature, Cégep de Maisonneuve

2015 - 2020

Diplôme d’études secondaires, École secondaire Joseph-François-Perrault

Habiletés informatiques

Logiciel de conception

Rhino 3D

AutoCad

Revit (base)

Expérience de travail

Adobe CC Photoshop Illustrator Indesign

Moniteur privé en sécurité aquatique, Institut de natation de Montréal (2022-24) Organisation du temps

Habilité en communication

Pratique d’entreprenariat Leadership en équipe

Autres

Langue parlée et écrite

Français

Anglais

Chinois (Cantonais)

Logiciel de rendu D5

Vray

JONCTION DES TRAVERSES EN BOIS BOI02 BOULONS D’ANCRAGE

POUTRE EN BOIS (362MMX192MMX8000MM)

PROFILÉ EN H EN ACIER ACI01 (100MMX100MMX193MM)

RIGIDE RUB01 À L’INTERSECTION. SOUDAGE EXTRÉMITÉS

JONCTION DE LA PLAQUE D’ACIER ACI02

JONCTION DE LA PLAQUE D’ACIER ACI02

CORNIÈRE D’ACIER ACI02 (100MMX50MMX2.5MM)

D’ACIER STRUCTURALE ET AU POUTRE DE

PROFILÉ EN T EN ACIER ACI02 D’ÉPAISSEUR

L’ÉTAILLE DE 50MM D’ÉPAISSEUR DU MONTANT

JONCTION DU SYSTÈME DE FENESTRATION

À ANCRAGE

MONTANT EN BOIS (272MMX60MMX4000MM)

03 | Fissure

04 | Mur-abeille

MR01

MONT-CONDO

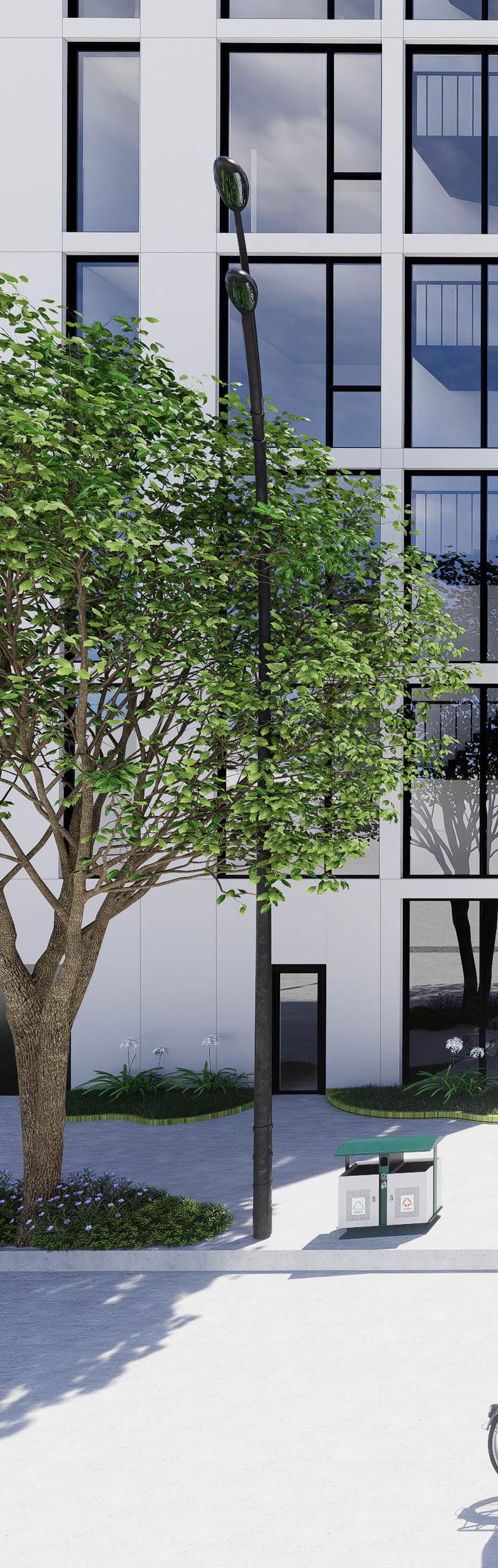

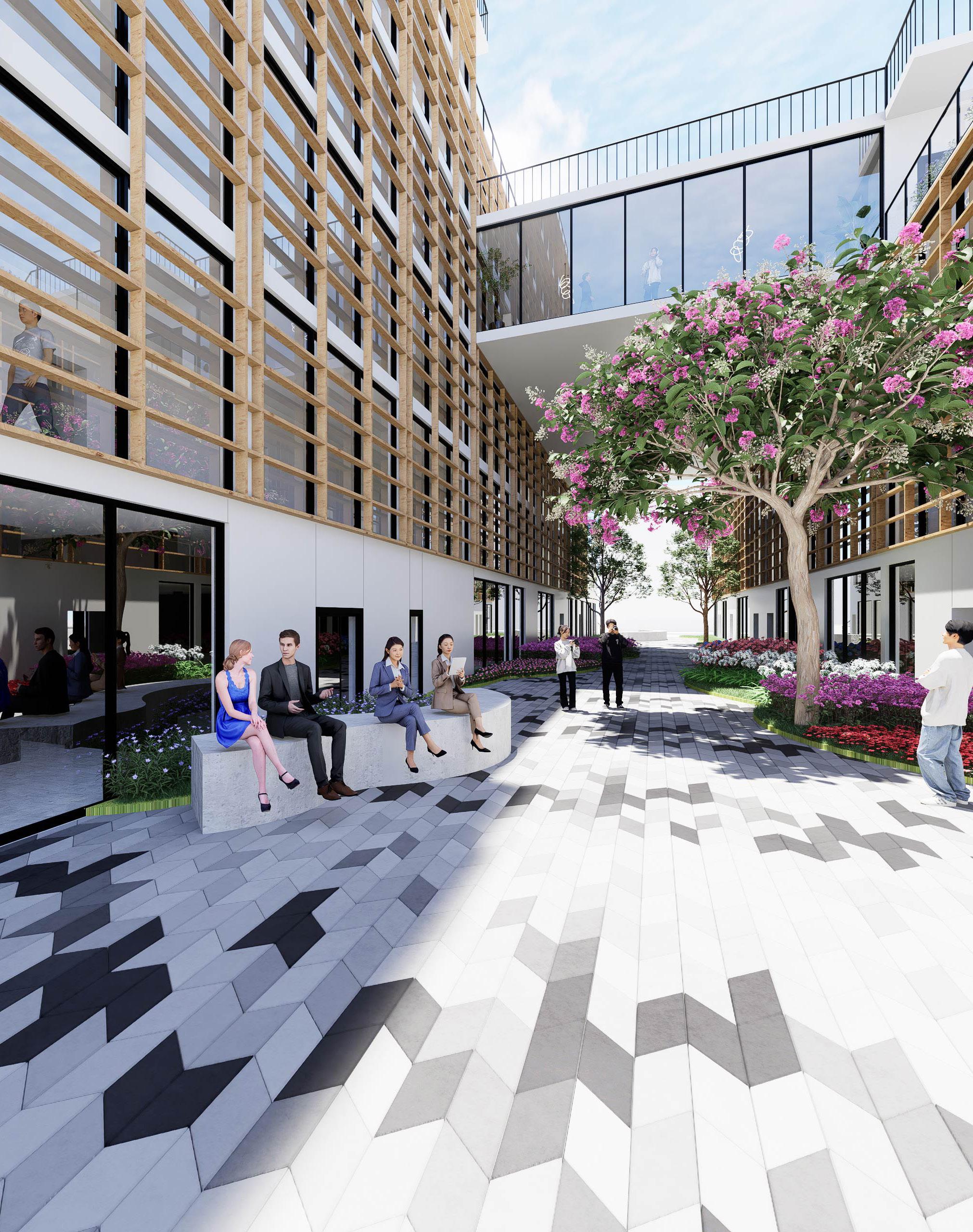

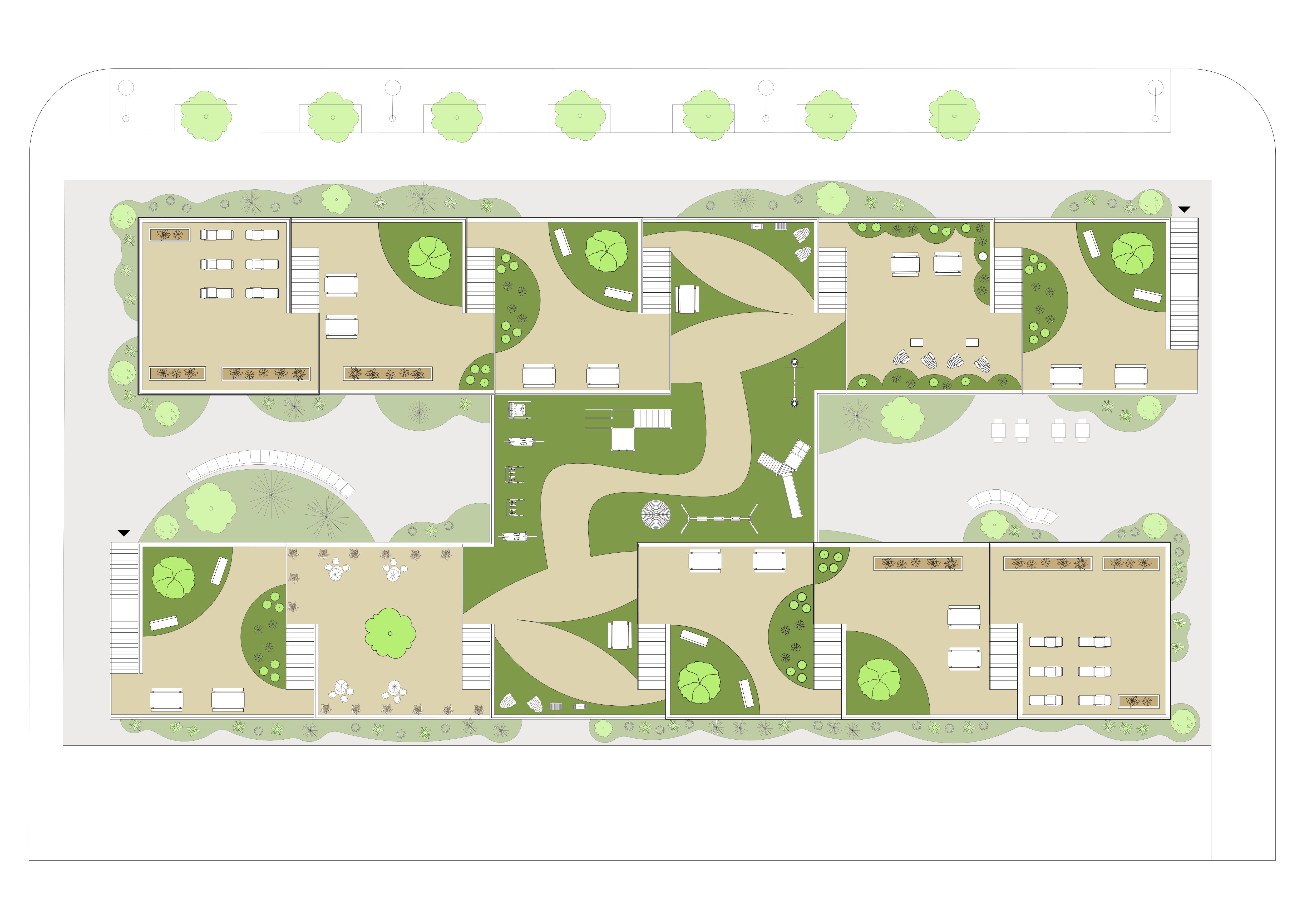

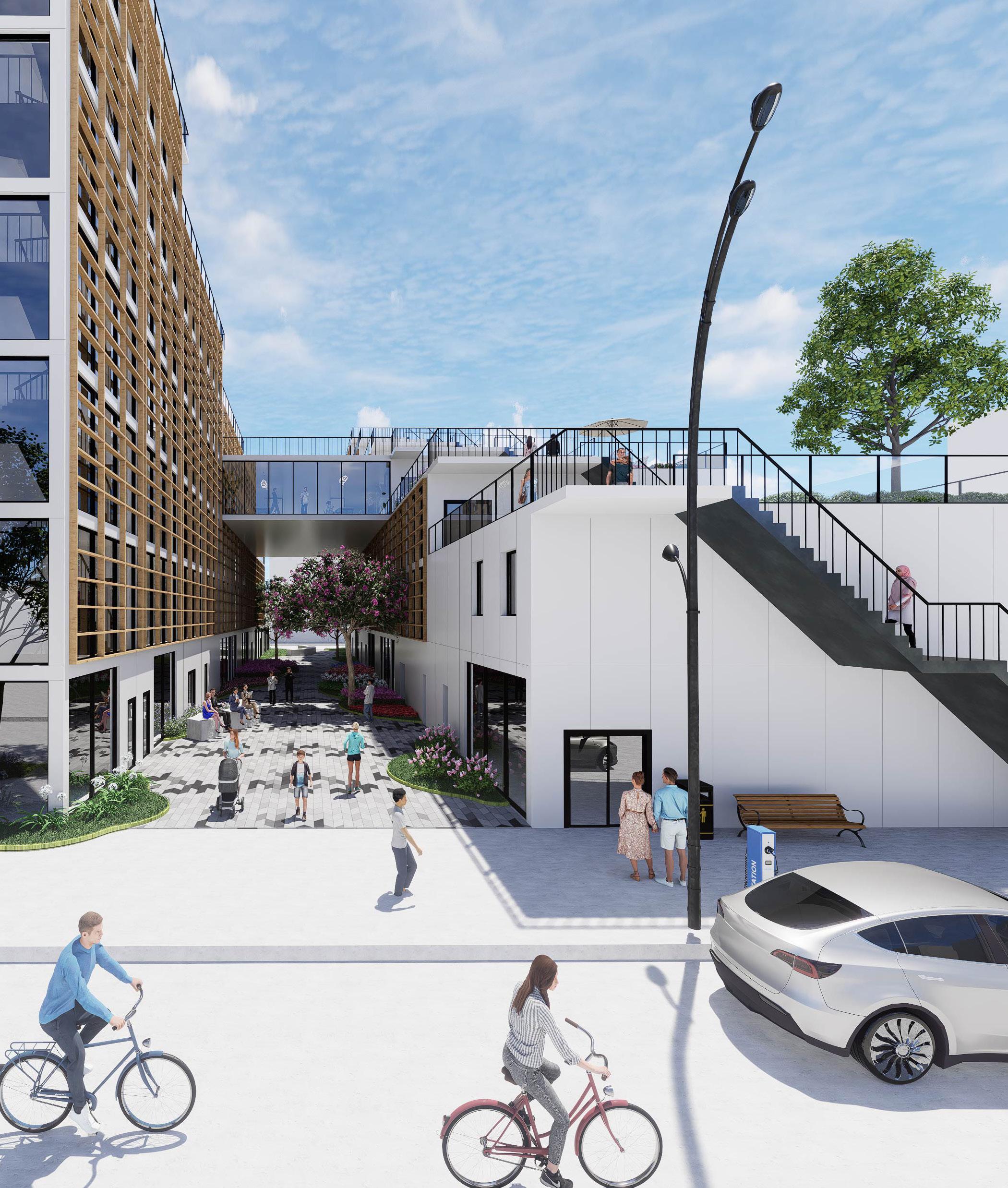

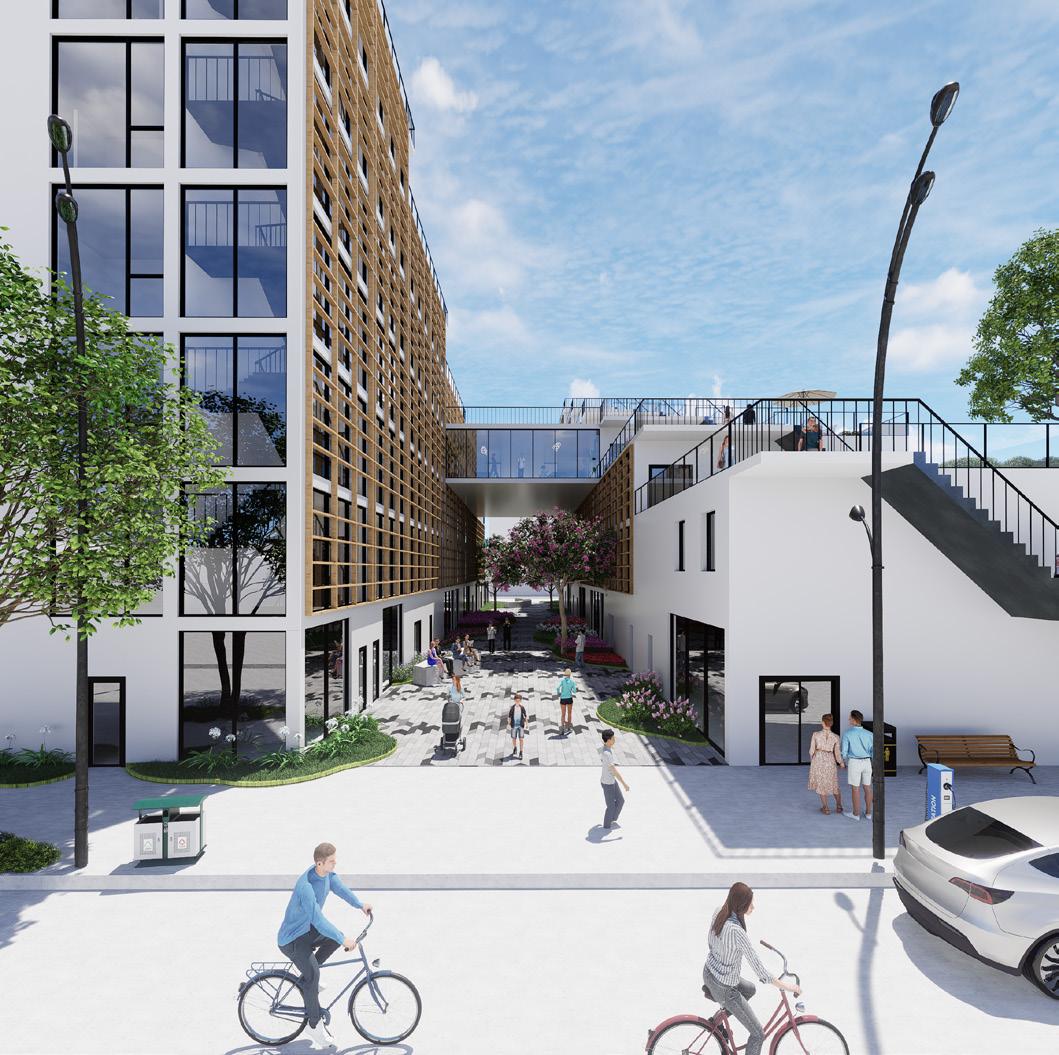

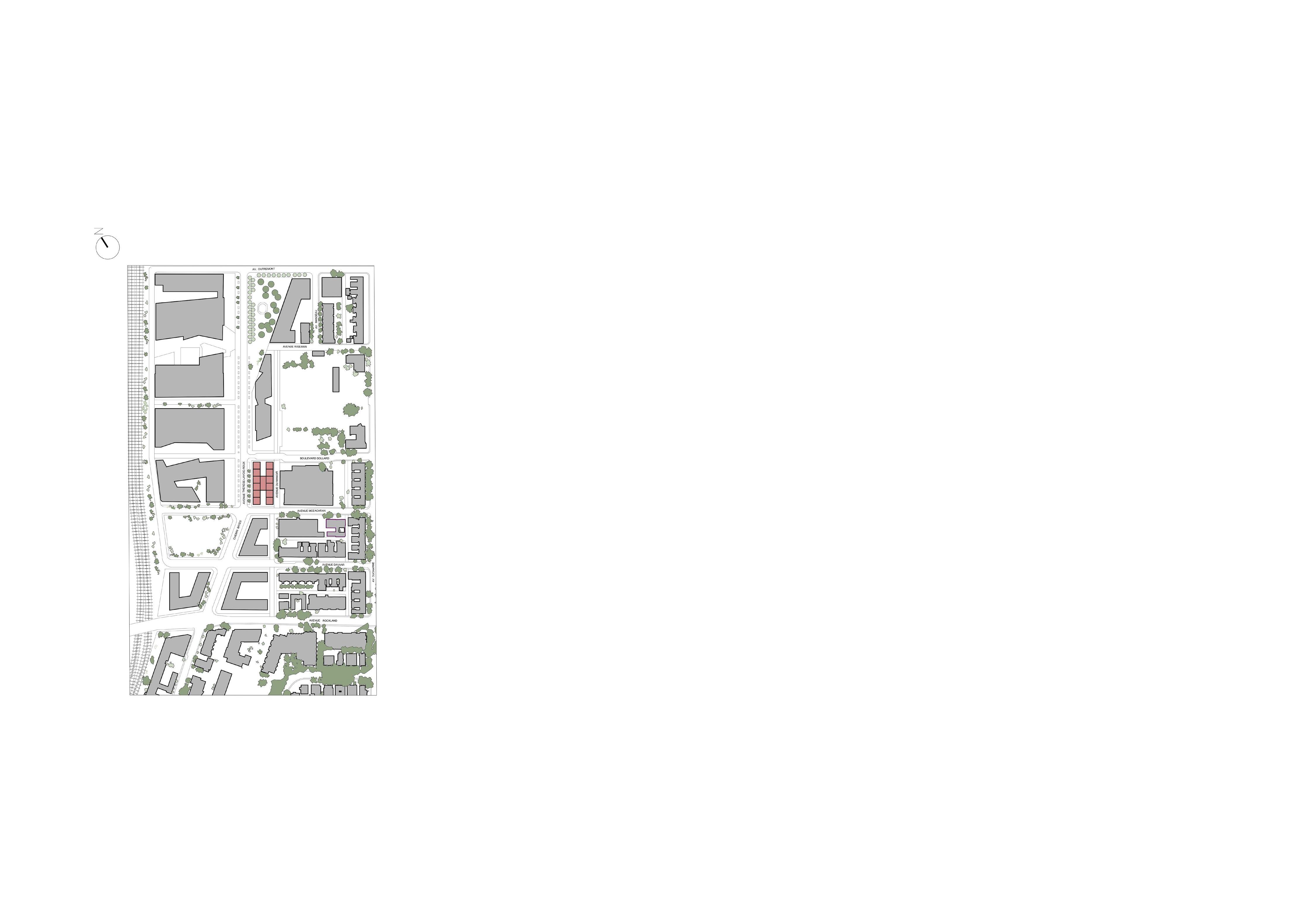

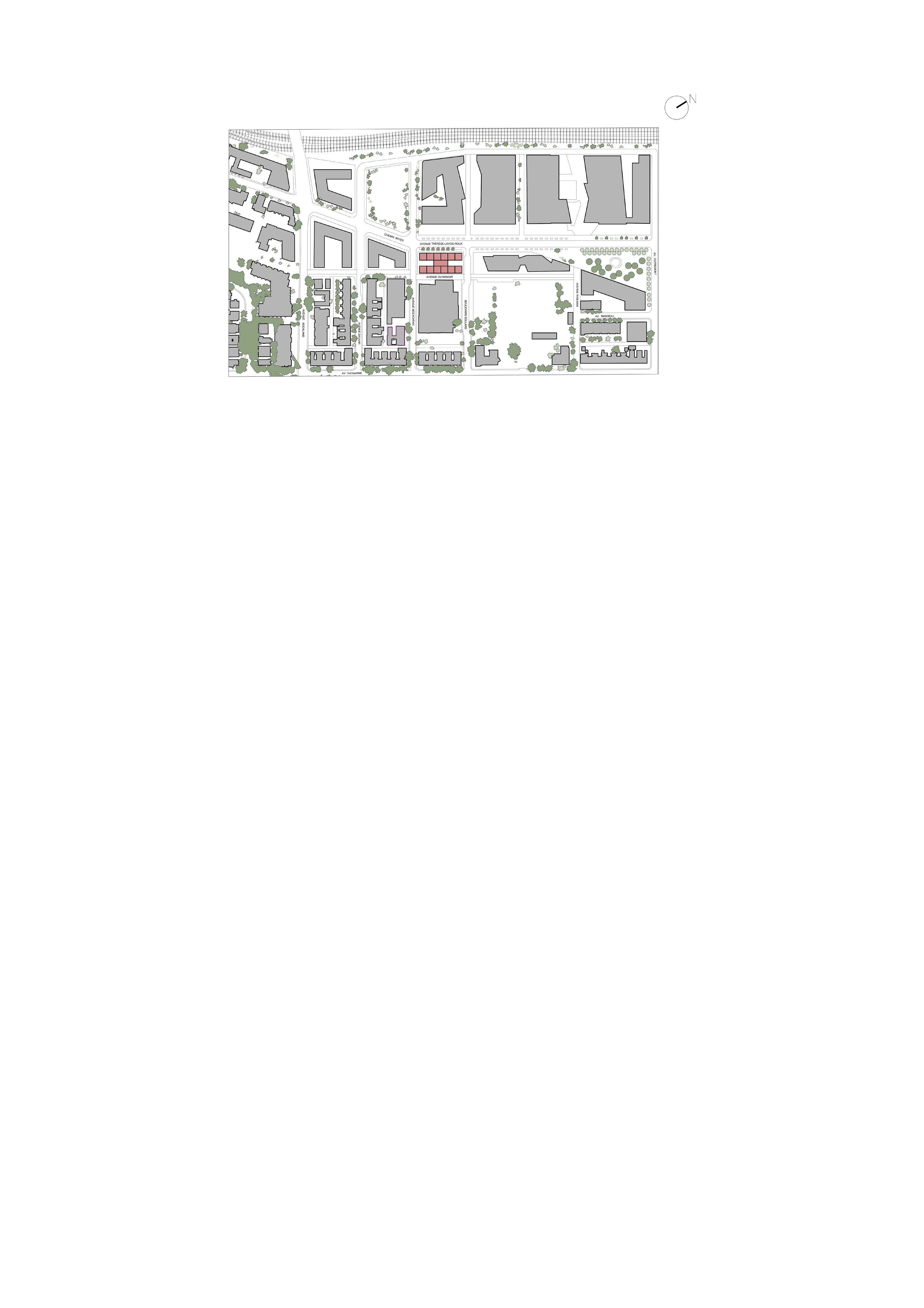

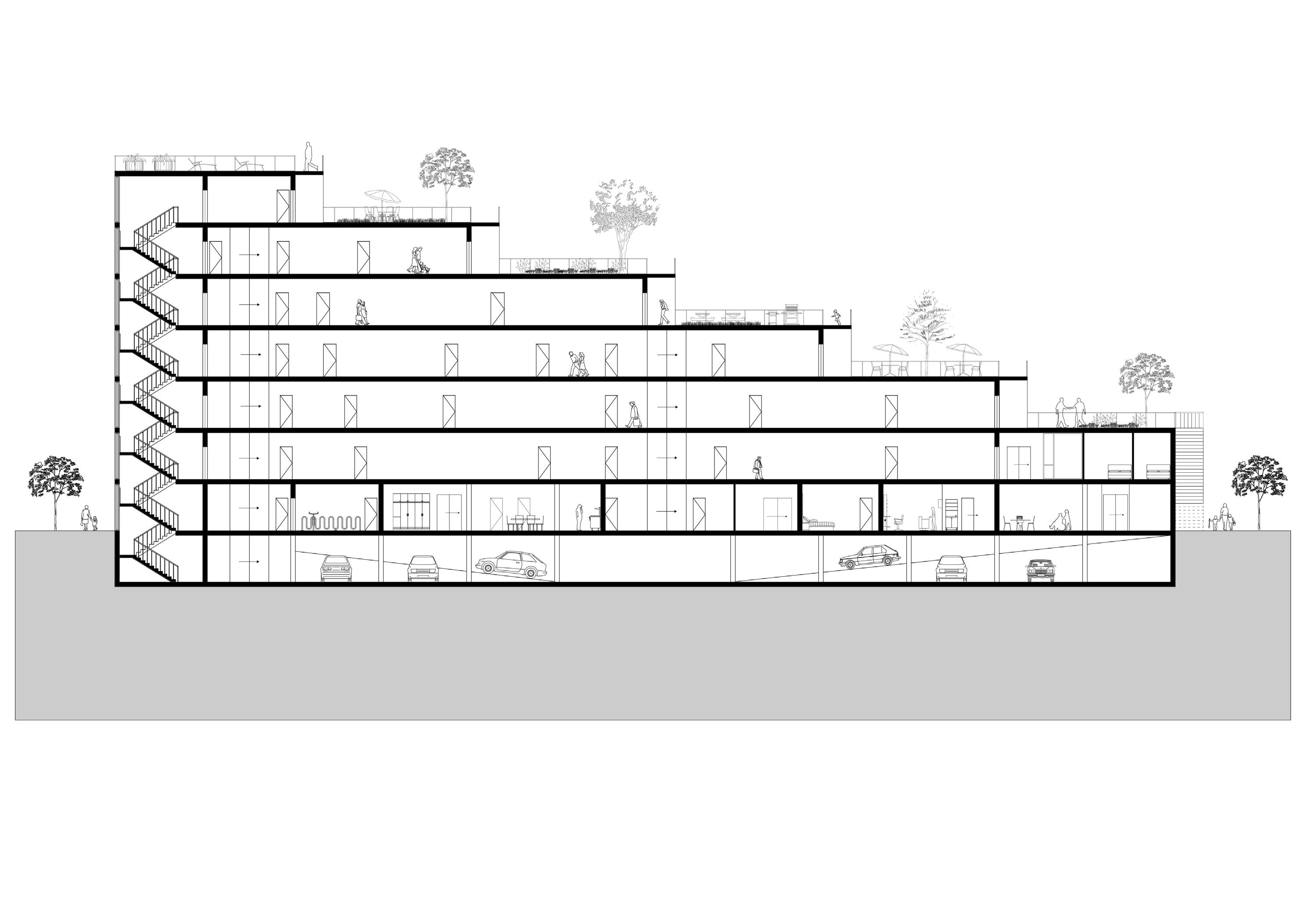

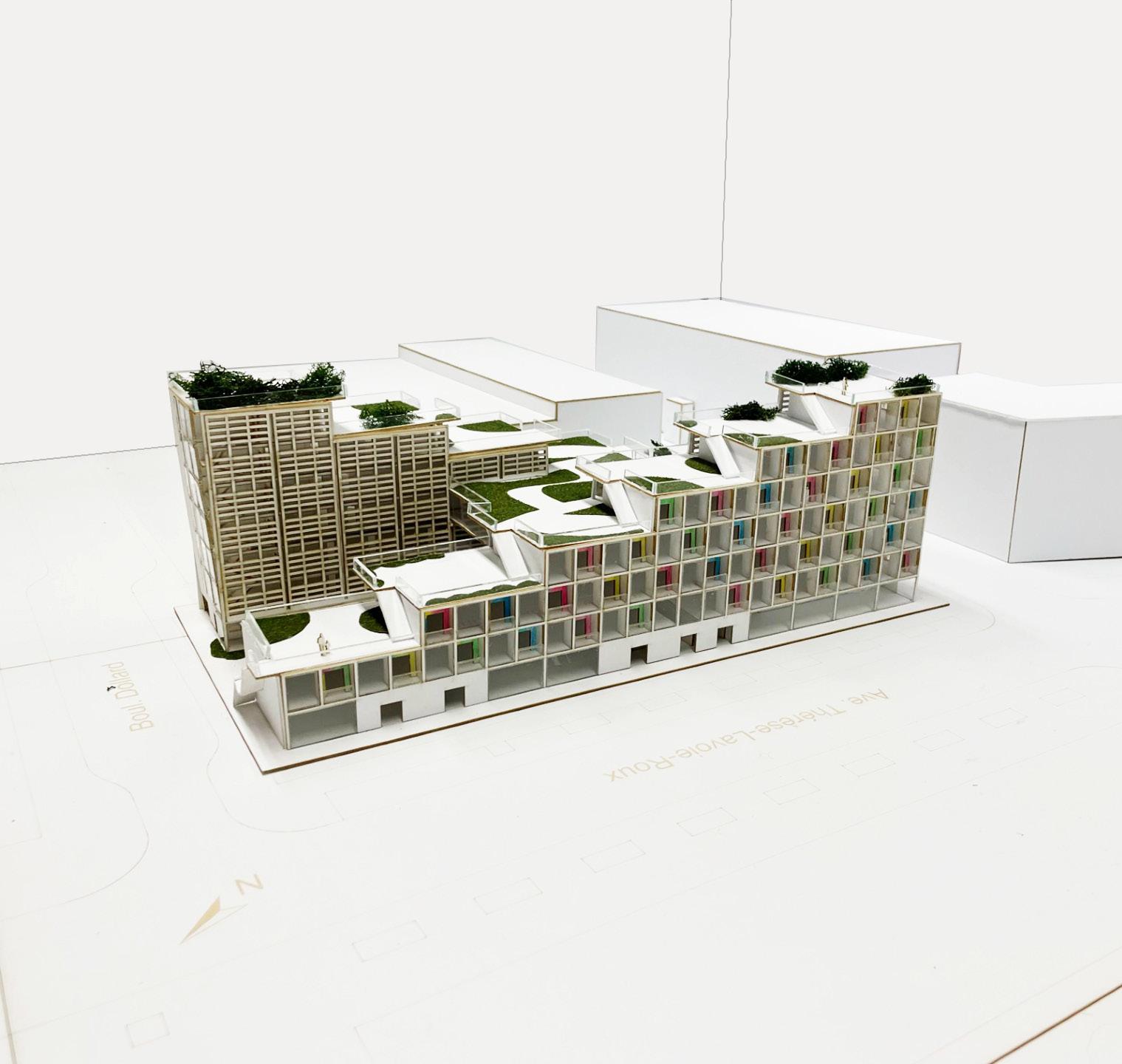

Logement collectif dans le nouveau quartier MIL, un projet d’équipe en deuxième année.

Rôle occupé:

Conception de la géométrie et des plans Modélisation 3D

Rendus

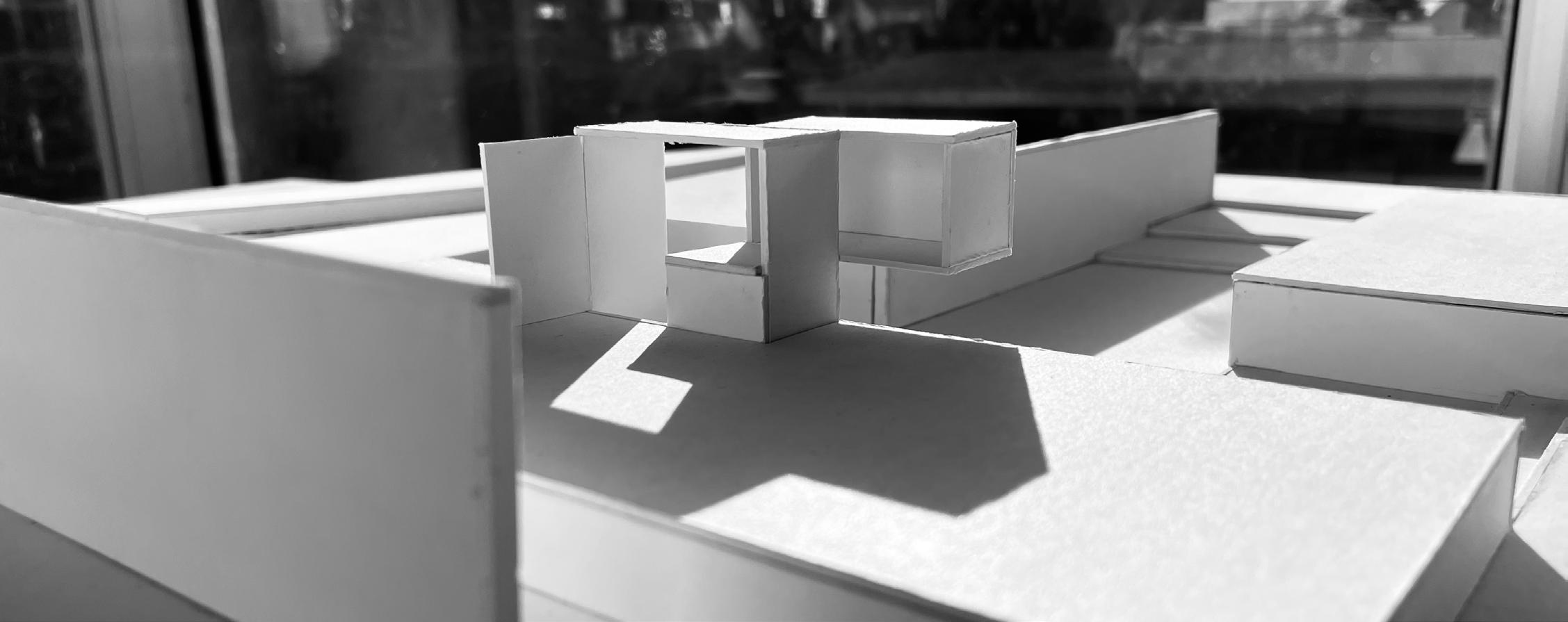

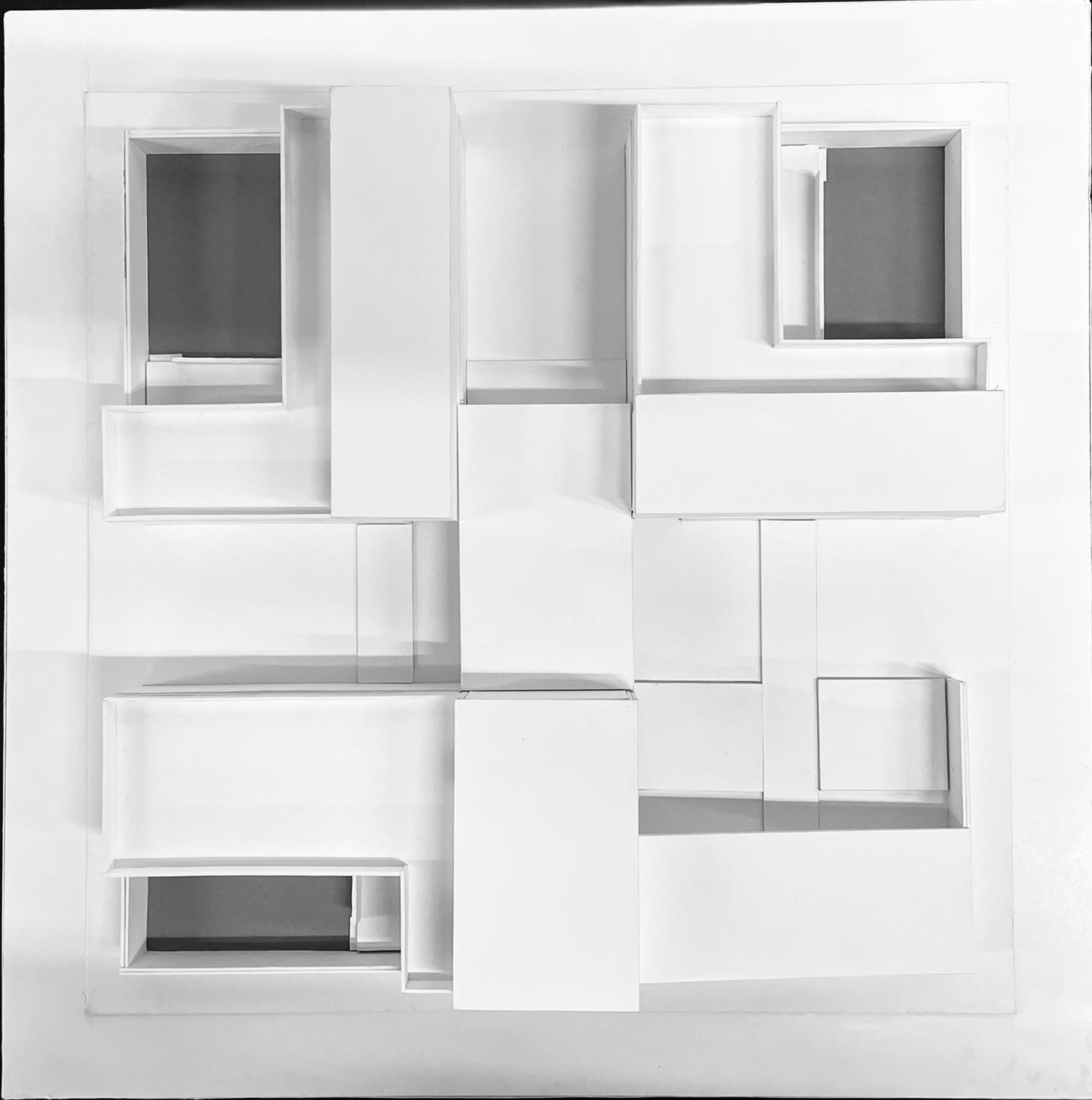

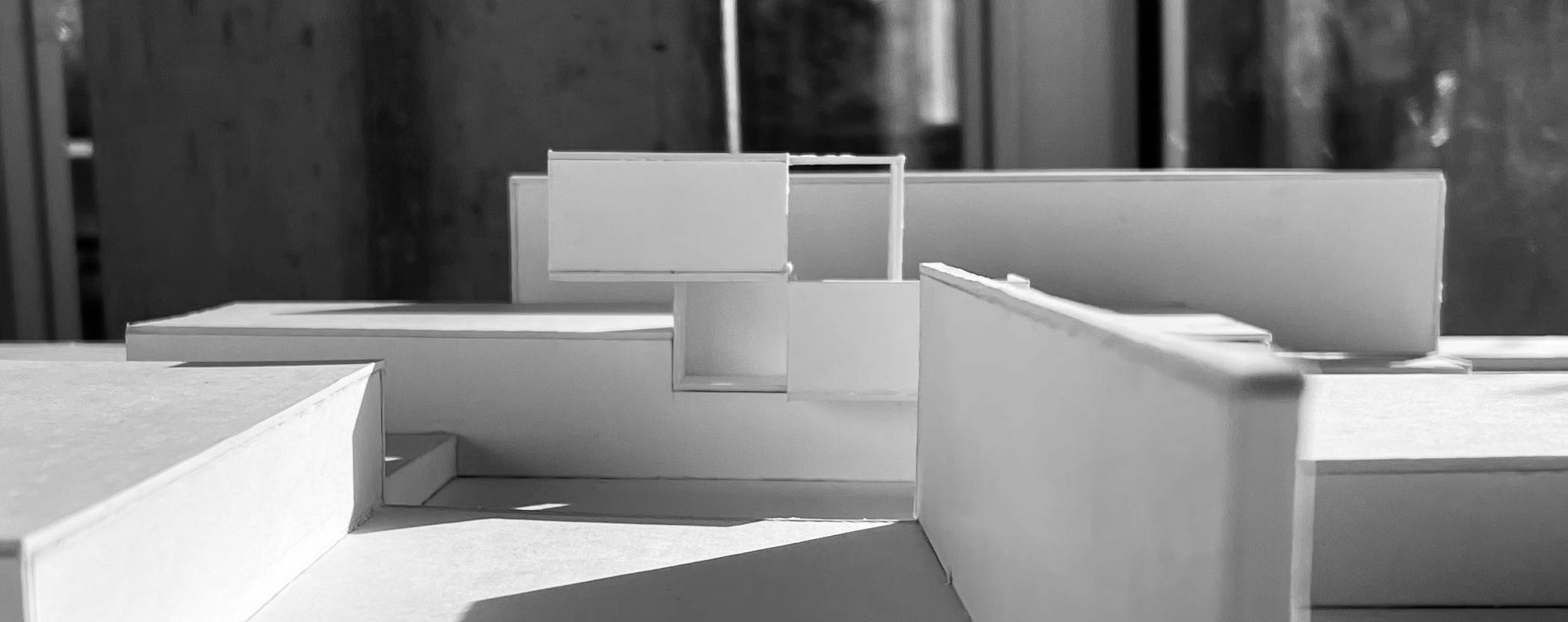

Maquettes

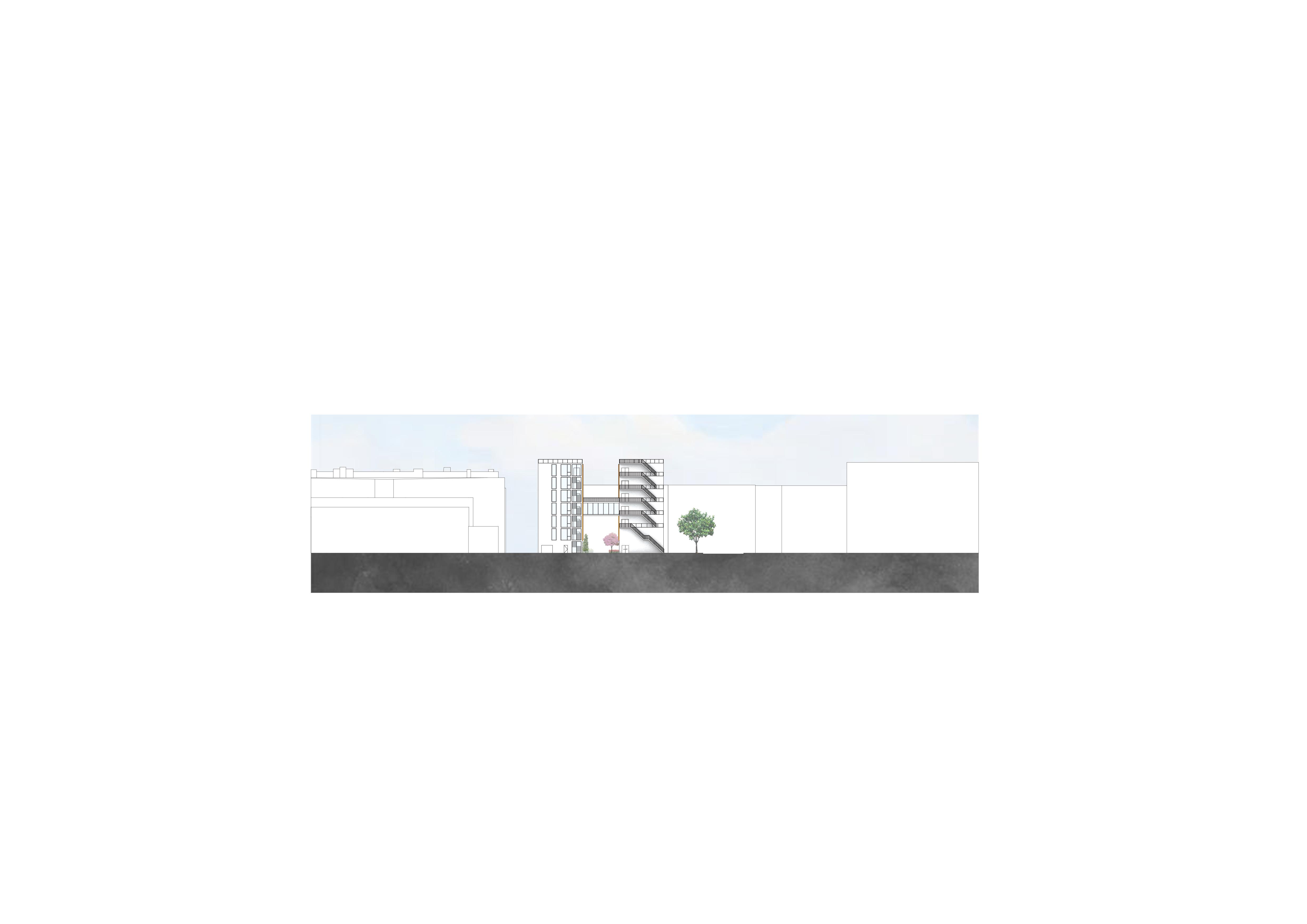

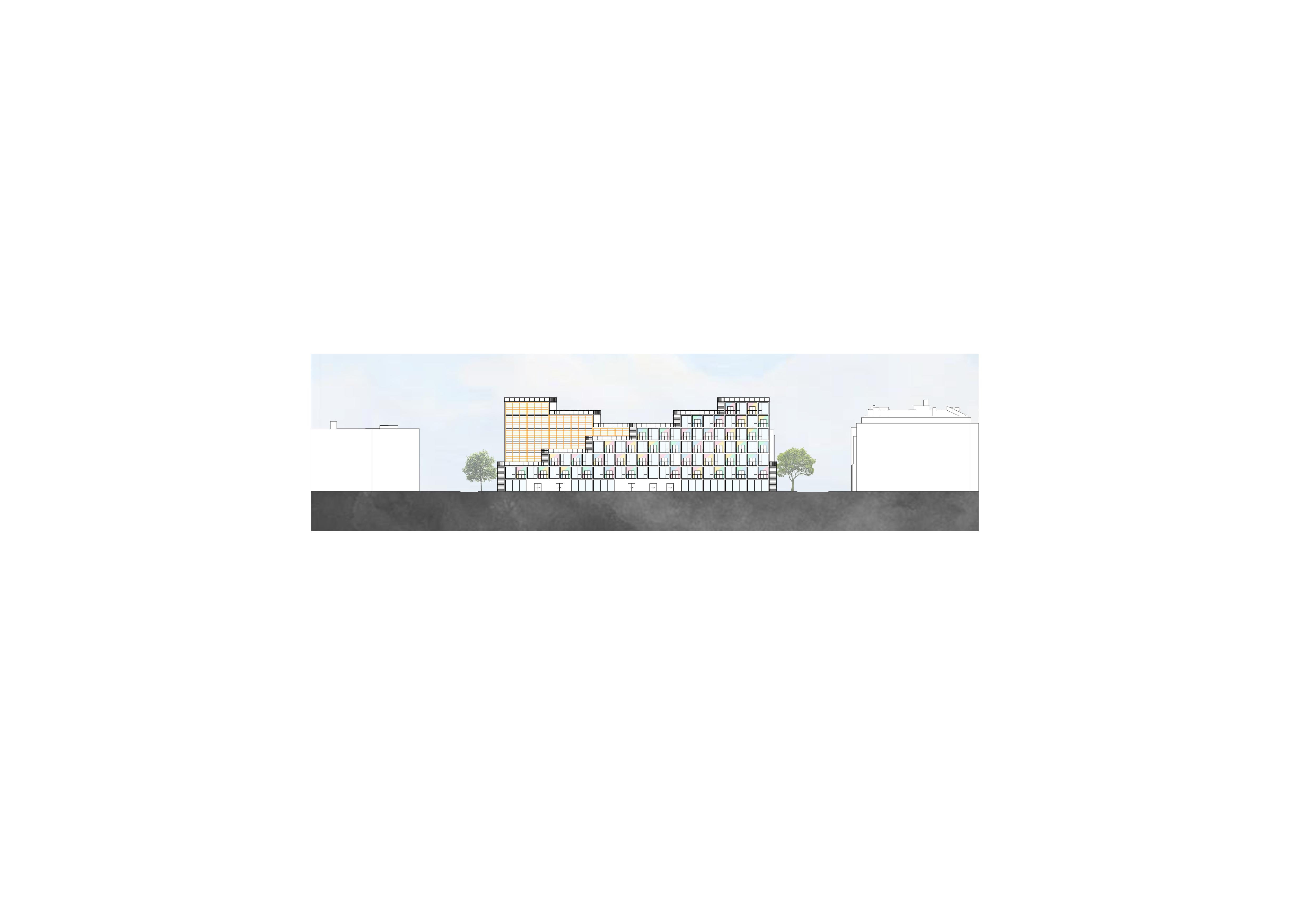

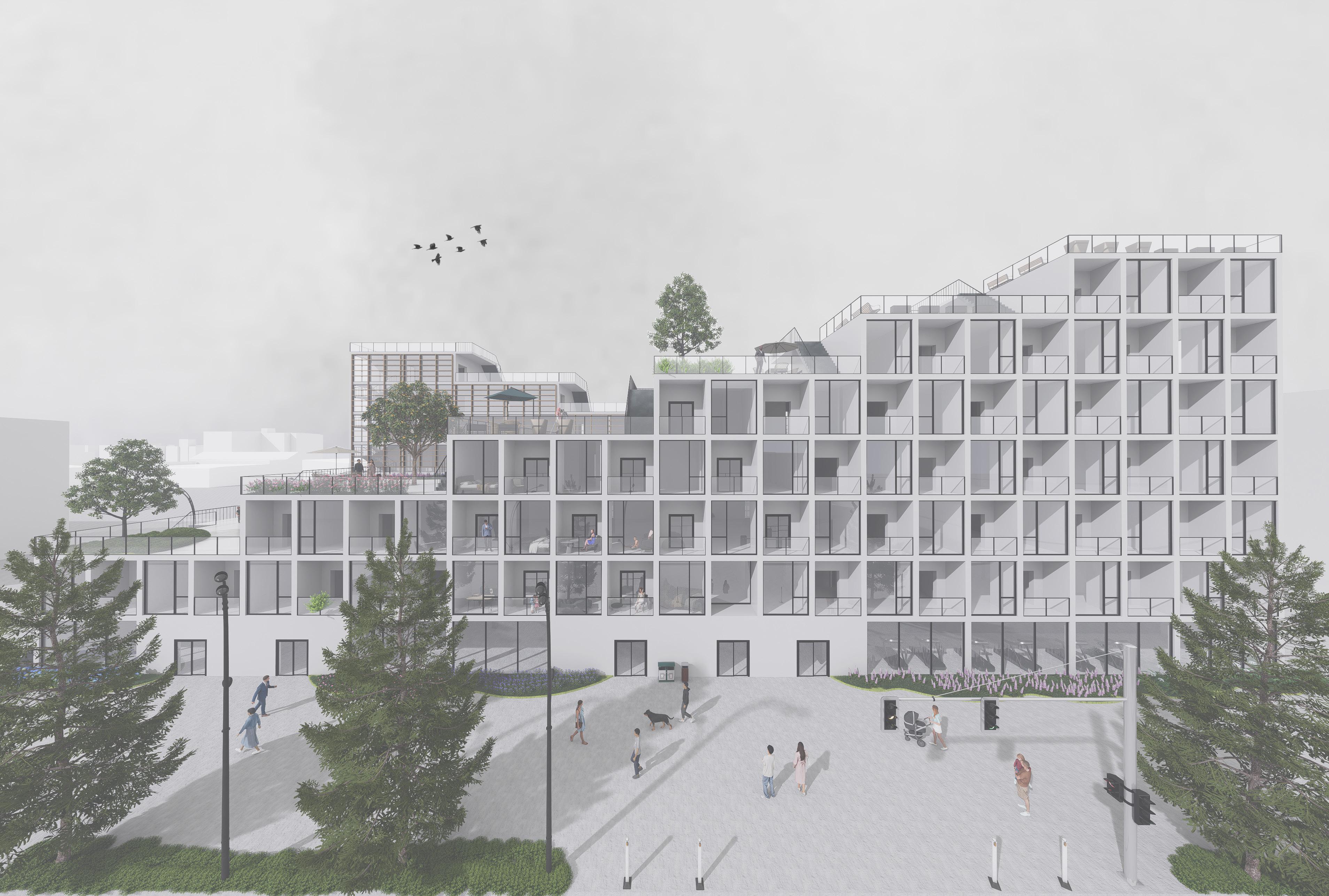

Le projet consiste en deux immeubles similaires avec des orientations opposées, l’un parallèle à l’autre, reliés au niveau de leur étage central par un espace communautaire. Cette conception favorise la création d’une atmosphère harmonieuse et encourage les interactions entre les habitants des deux bâtiments. Leur volumétrie permet l’insertion de terrasses au niveau de chacun des toits, y compris le toit de l’espace communautaire, offrant ainsi une dynamique différente à chaque niveau. Chacun des toits est aménagé de manière distincte, créant des espaces de vie en plein air qui répondent aux besoins variés des résidents, mais également ceux des passants. Le toit du centre communautaire est subdivisé en deux parties : une zone ludique dédiée aux enfants qui offre une vue sur l’école primaire avoisinante, tandis que le deuxième espace est réservé aux adultes et se transforme en une aire de sport en plein air. Ces aménagements contribuent au renforcement des liens sociaux. L’accès aux toits-terrasses est facilité par des escaliers qu’on retrouve au niveau des rez-de-chaussée des deux bâtiments et qui montent jusqu’aux toits du dernier étage, permettant ainsi aux passants d’en profiter sans pour autant pouvoir accéder à l’intérieur.

AVENUE THÉRÈSE-LAVOIE-ROUX

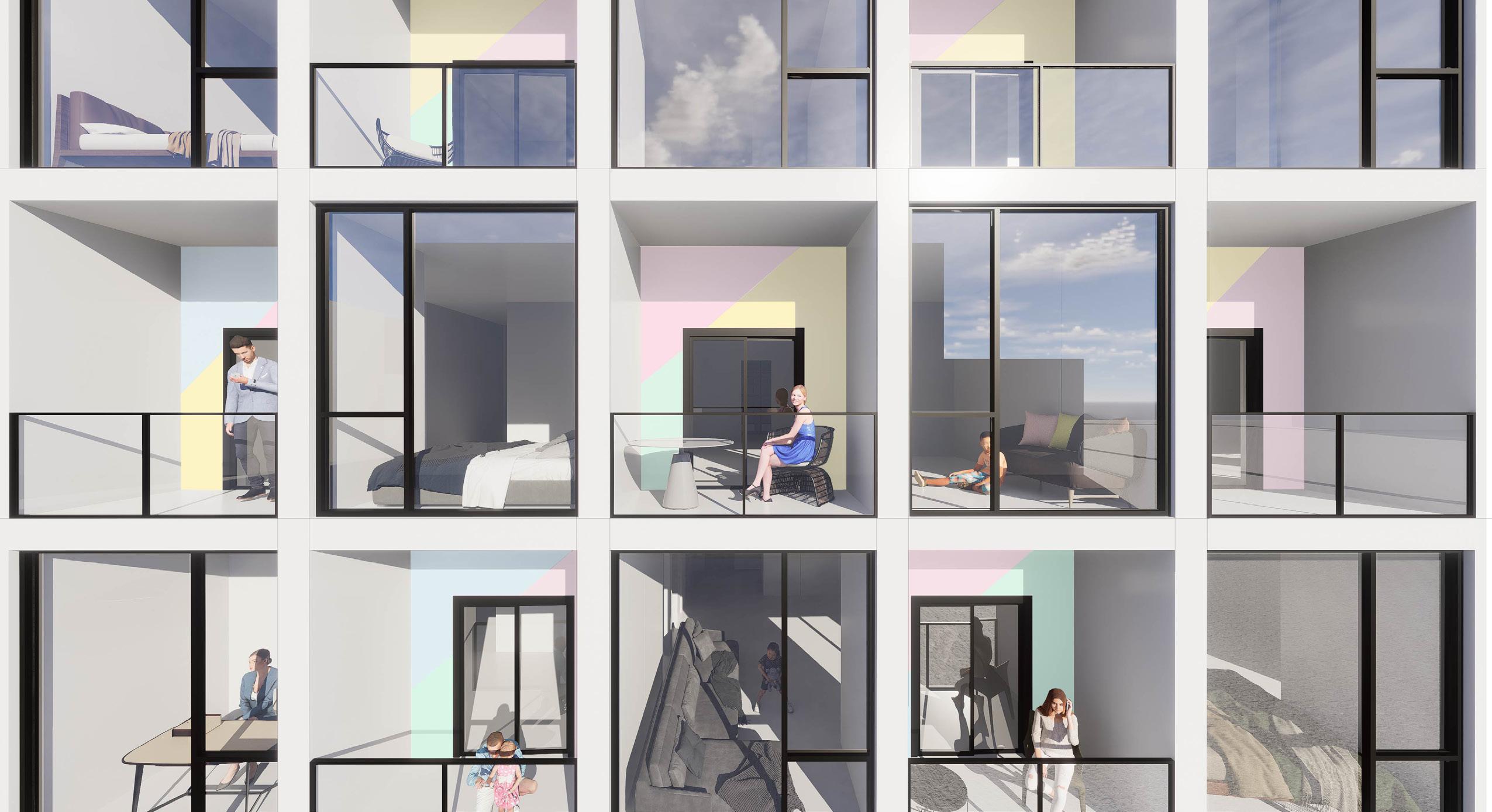

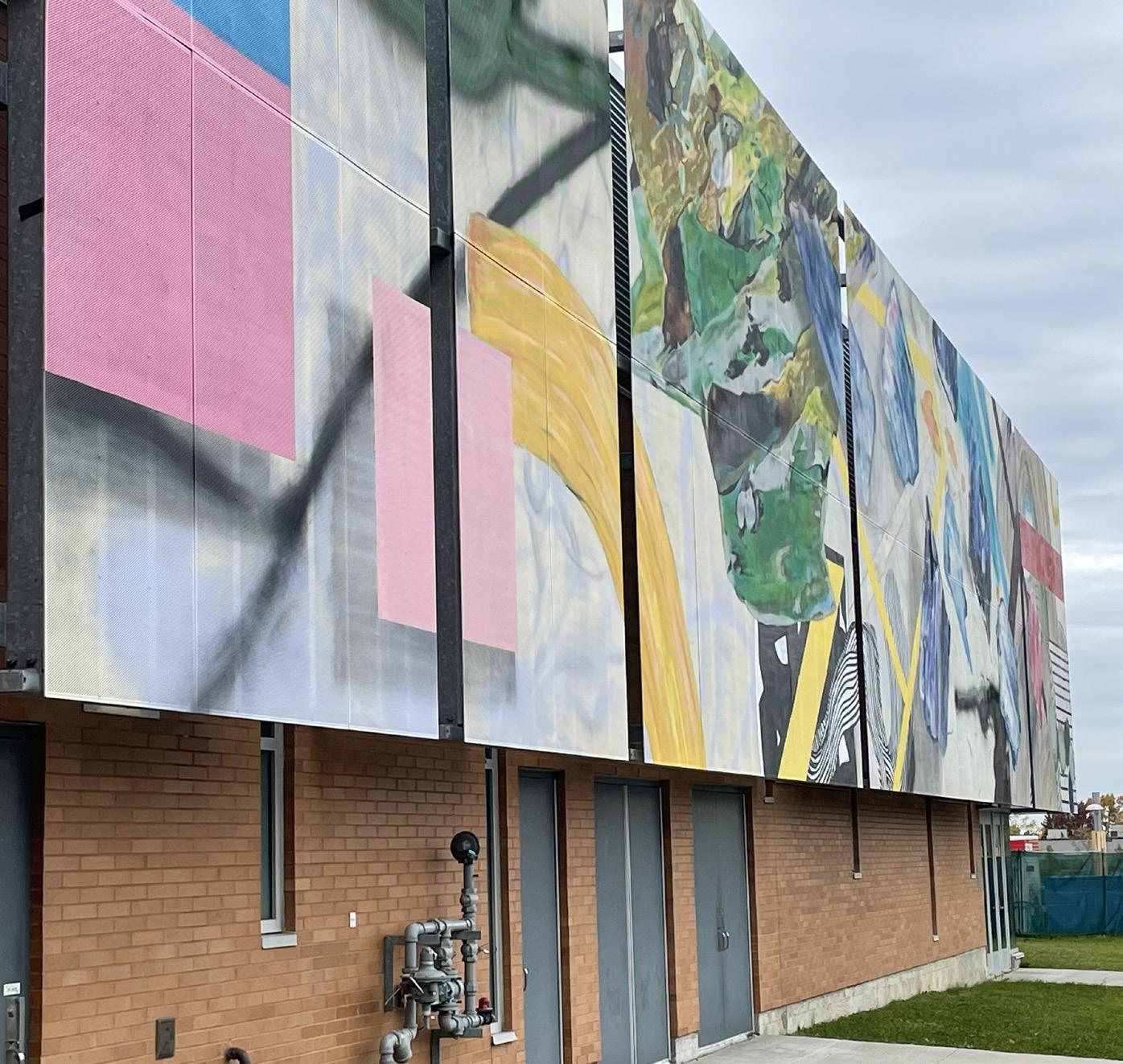

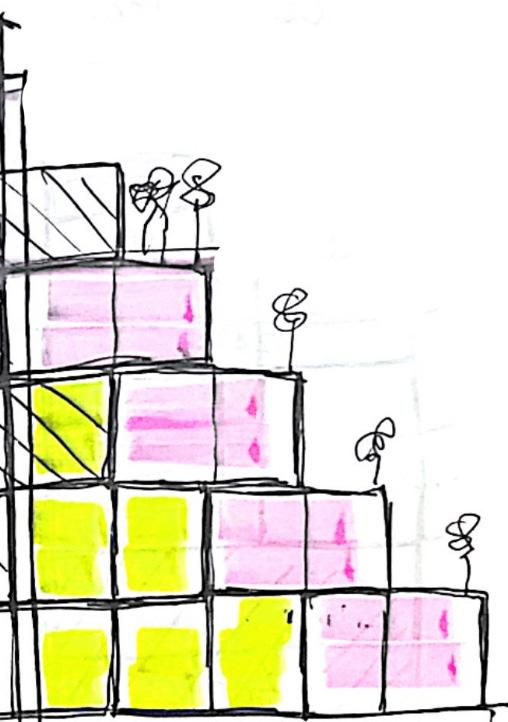

Inpiration des couleurs de l’oeuvre murale par Jean-Sébastien Denis sur le centre communautaire intergénérationnel du Vieux-Outremont (bâtiment voisin du projet)

RUELLE BRISÉE

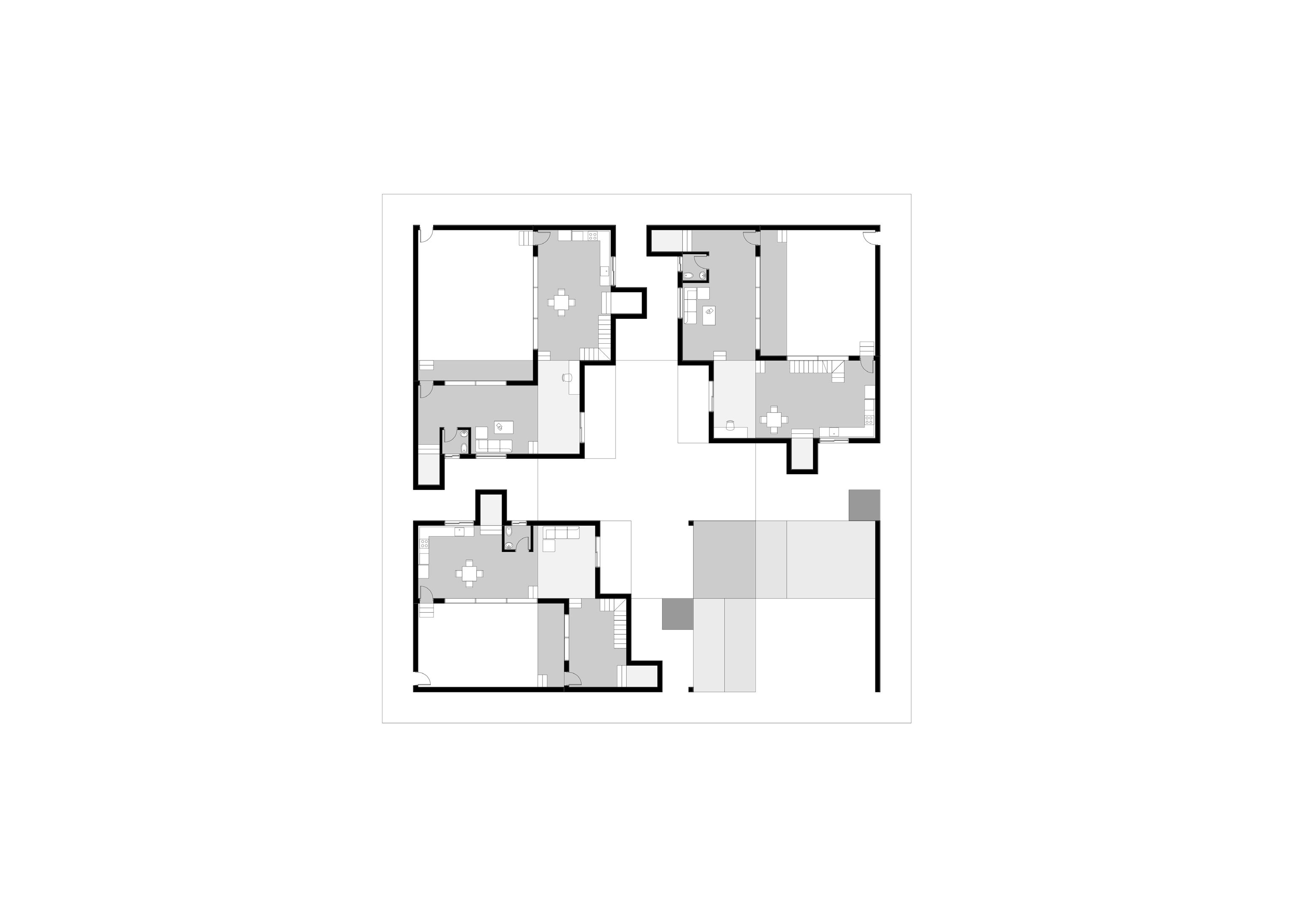

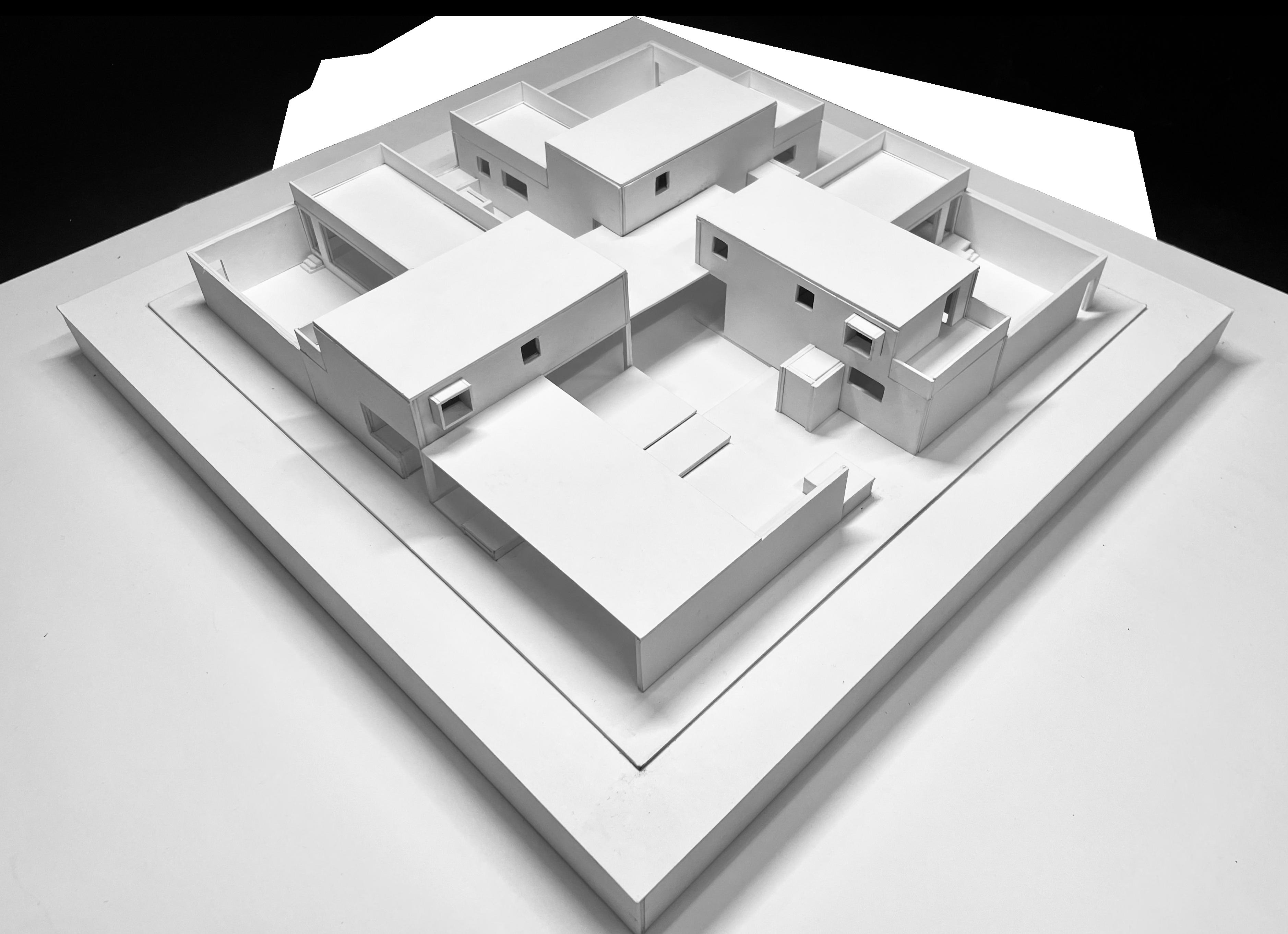

Maisons à patio dans un site fictif. Un projet individuel en première année.

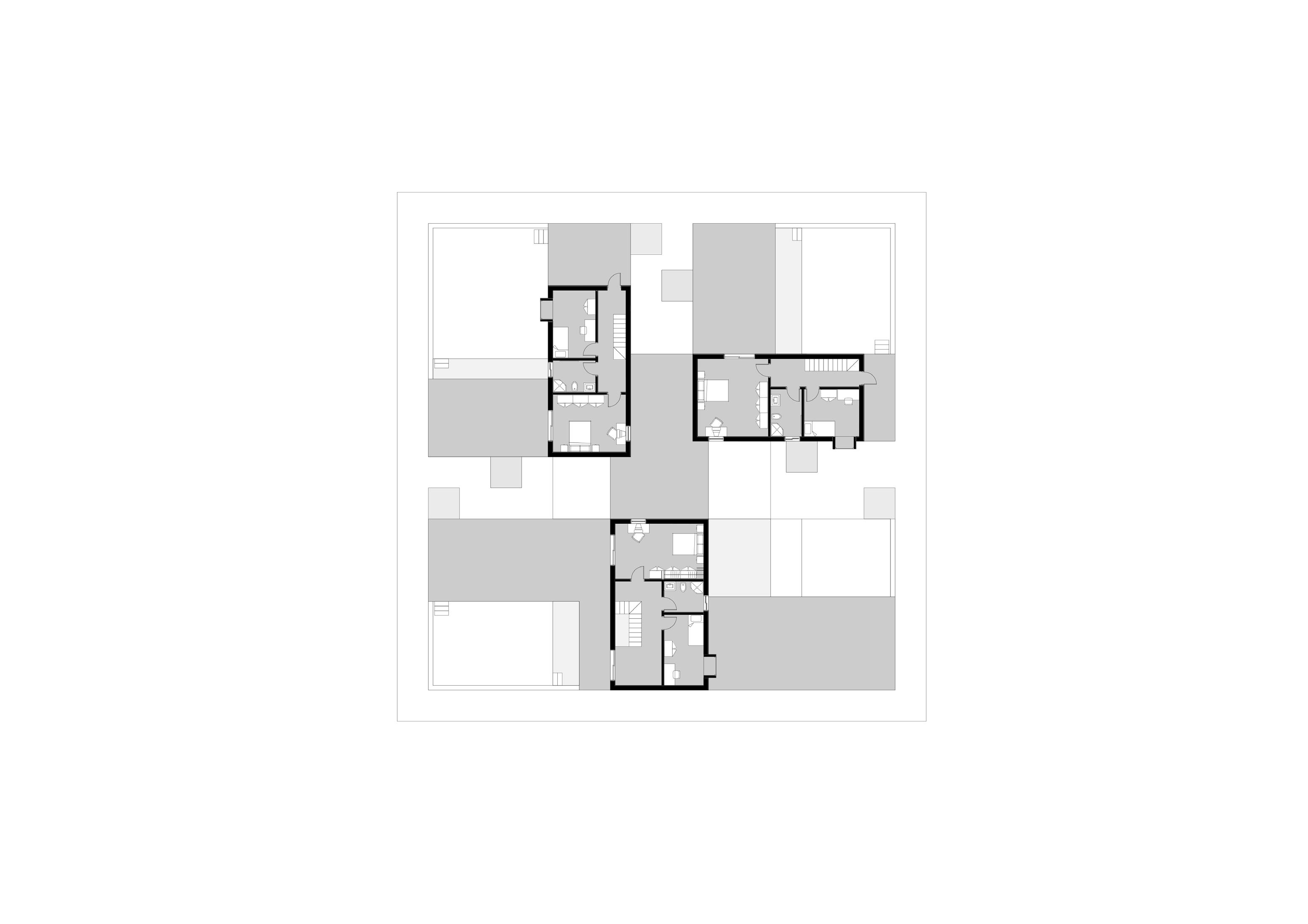

Le projet consiste de trois résidences à patio tissées par une trame organique qui engendre des ruelles sur l’axe horizontal et vertical. Les ruelles sont dynamisées par l’extrusion des blocs servants intégrés sur la géométrie des maisons. Les blocs servants ont de différentes fonctions selon leur dimension : les plus petits servent d’espace d’entreposage ou d’isolement pour les plus jeunes et les plus grands servent de gardemanger pour la cuisine. La variation des hauteurs des blocs crée une circulation en chicane et offre une demi-vue de la ruelle pour piquer la curiosité. C'est pour cela que le titre s'intitule « Ruelle brisée ». Chaque maison a accès à un patio privé de l'intérieur et de l'extérieur puisque le patio agit aussi comme une cour d'entrée. La matérialité n'était pas étudiée dans ce projet pour enrichir l'abstraction.

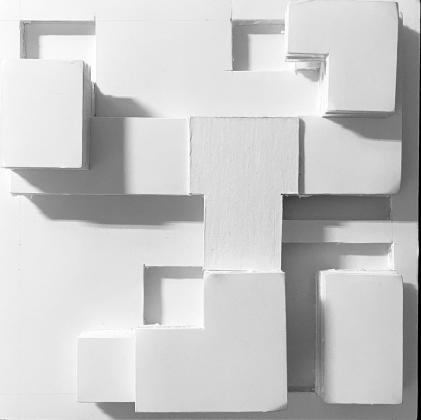

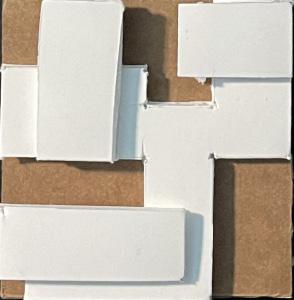

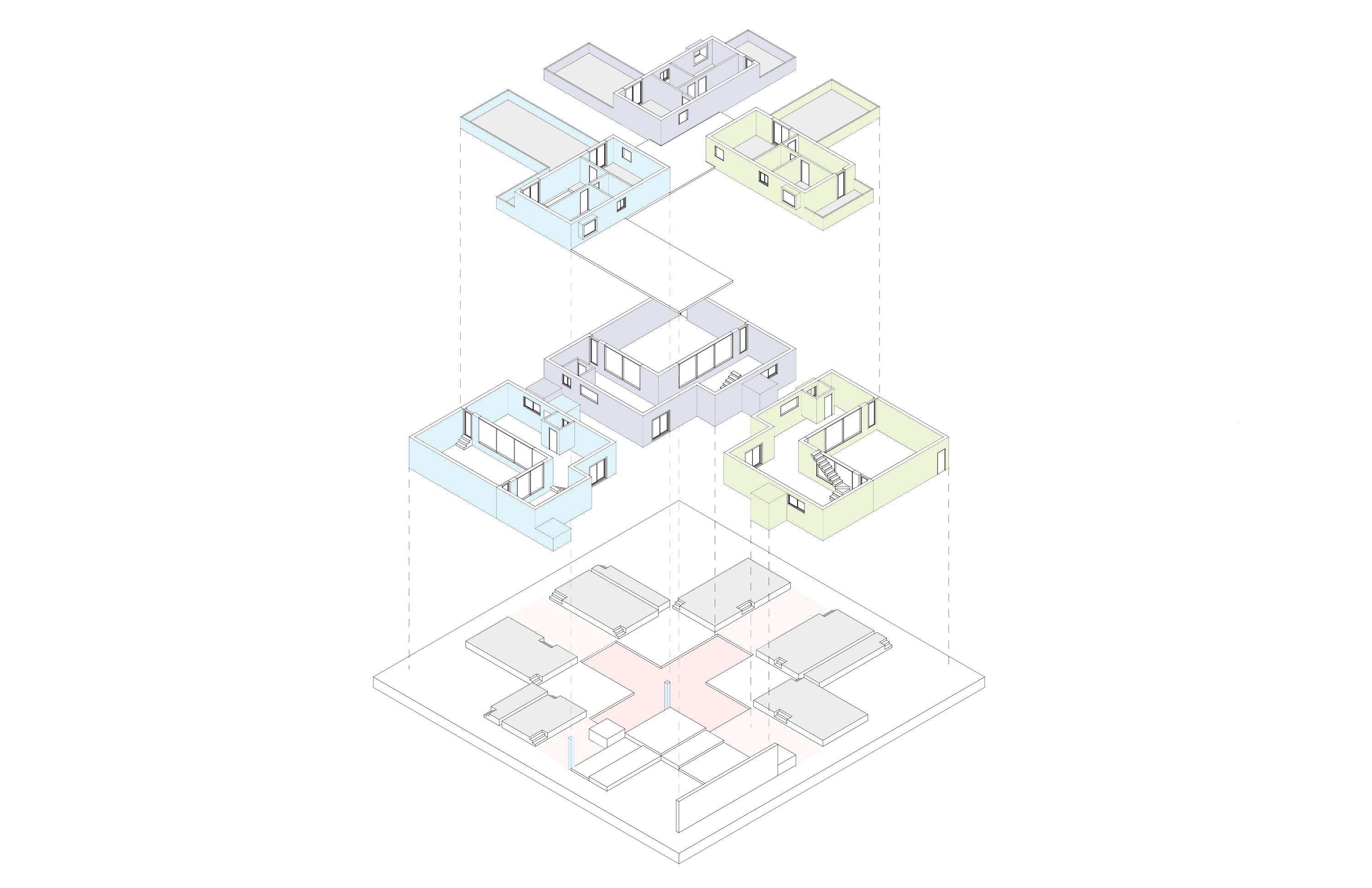

EXPLORATION DES TRAMES

Au début de la conception du projet de « trois maisons à patios », il a été demandé d’explorer des variations de trames qui aideront à tisser la forme générale du lot. Alors, j’ai repris quelques trames de précédents comme référence et j’ai hachuré des formes qui me paraissaient logiques et adaptées à la forme de trois maisons. La composition en « Y » m’avait attrapé l’œil au début et il serait une inspiration pour ma composition finale.

Le « Y »

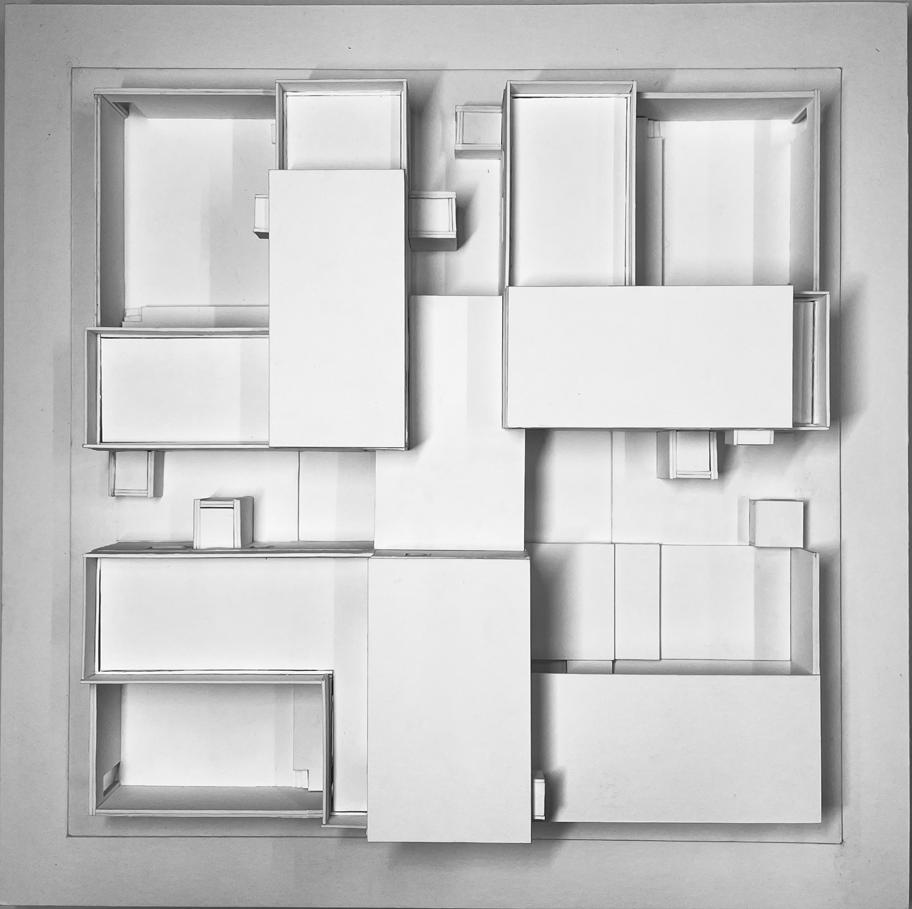

Développement finale avec les blocs servants

TOIT-TERRASSE

BLOC DE RANGEMENT

BLOC DE CACHETTE

JEU TOPOGRAPHIQUE

RUELLE

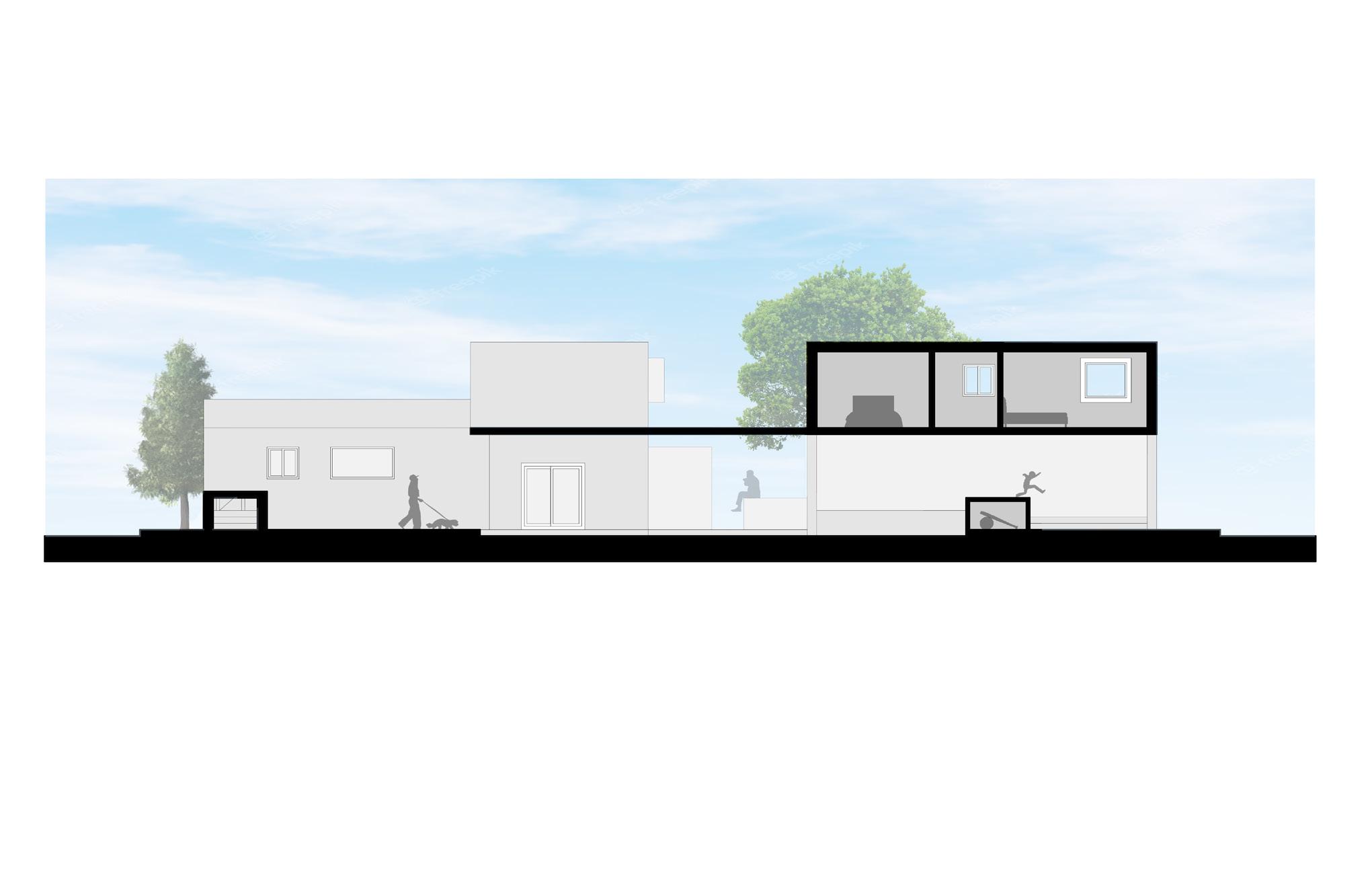

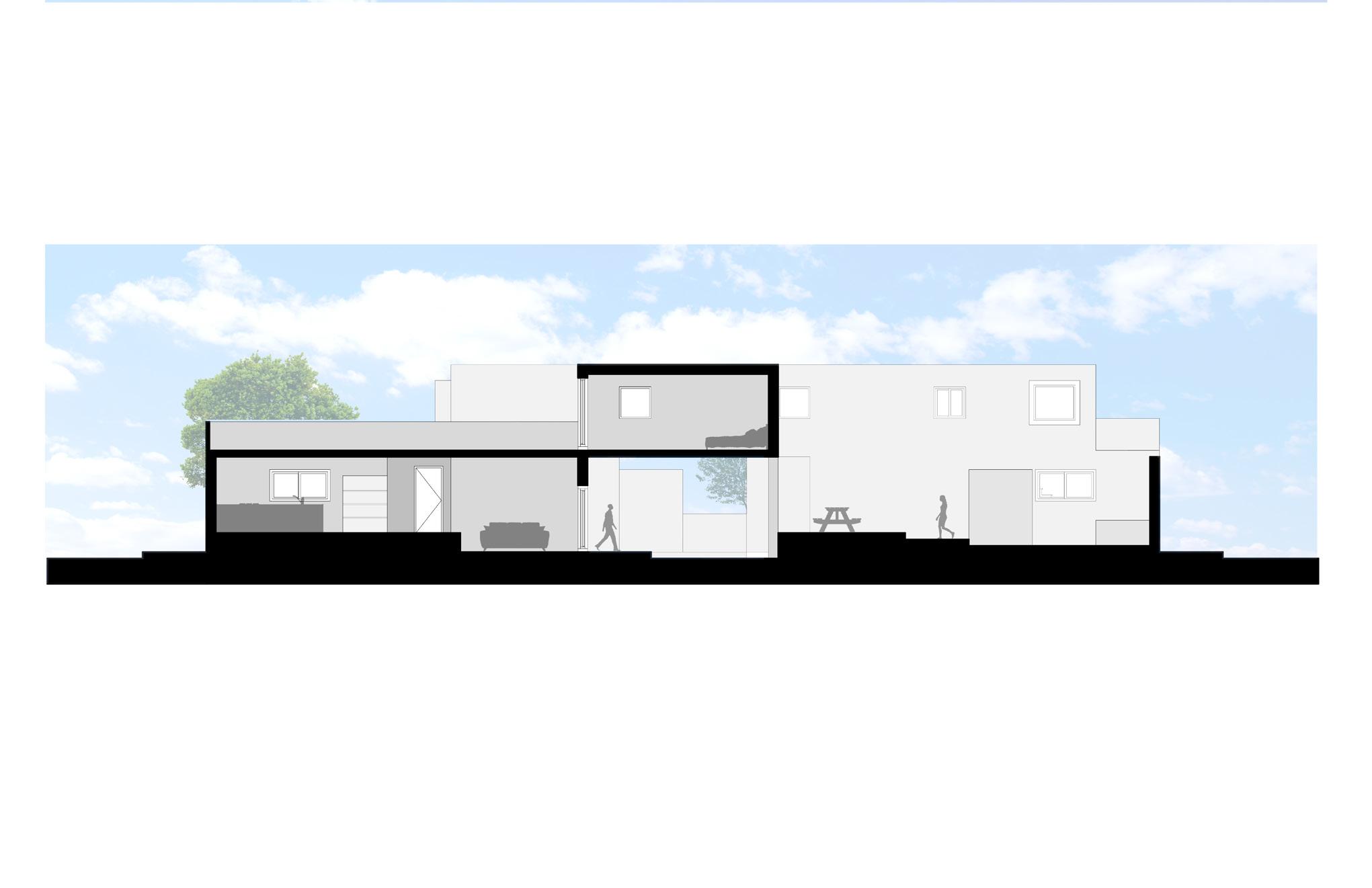

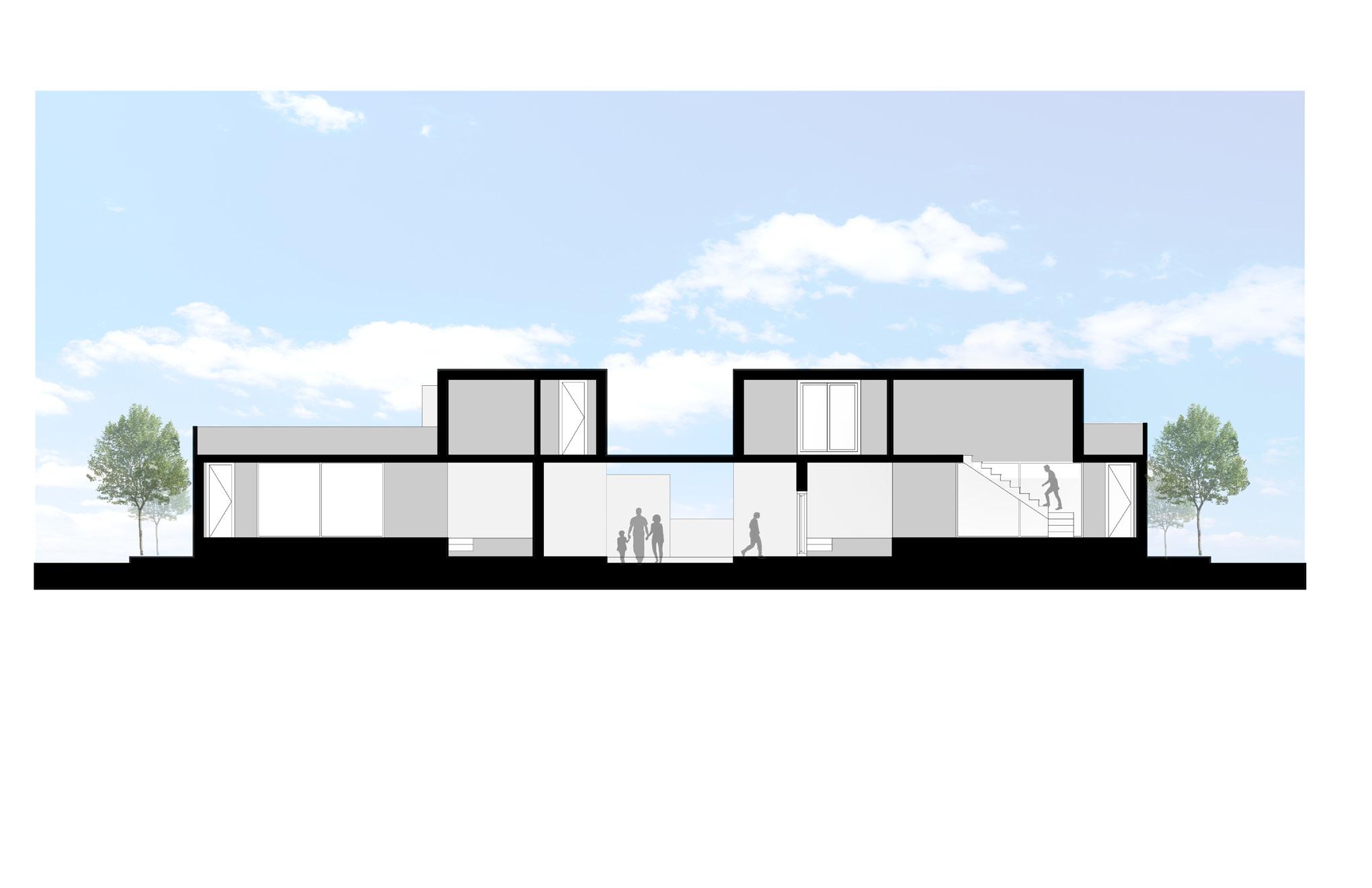

Coupe C-C

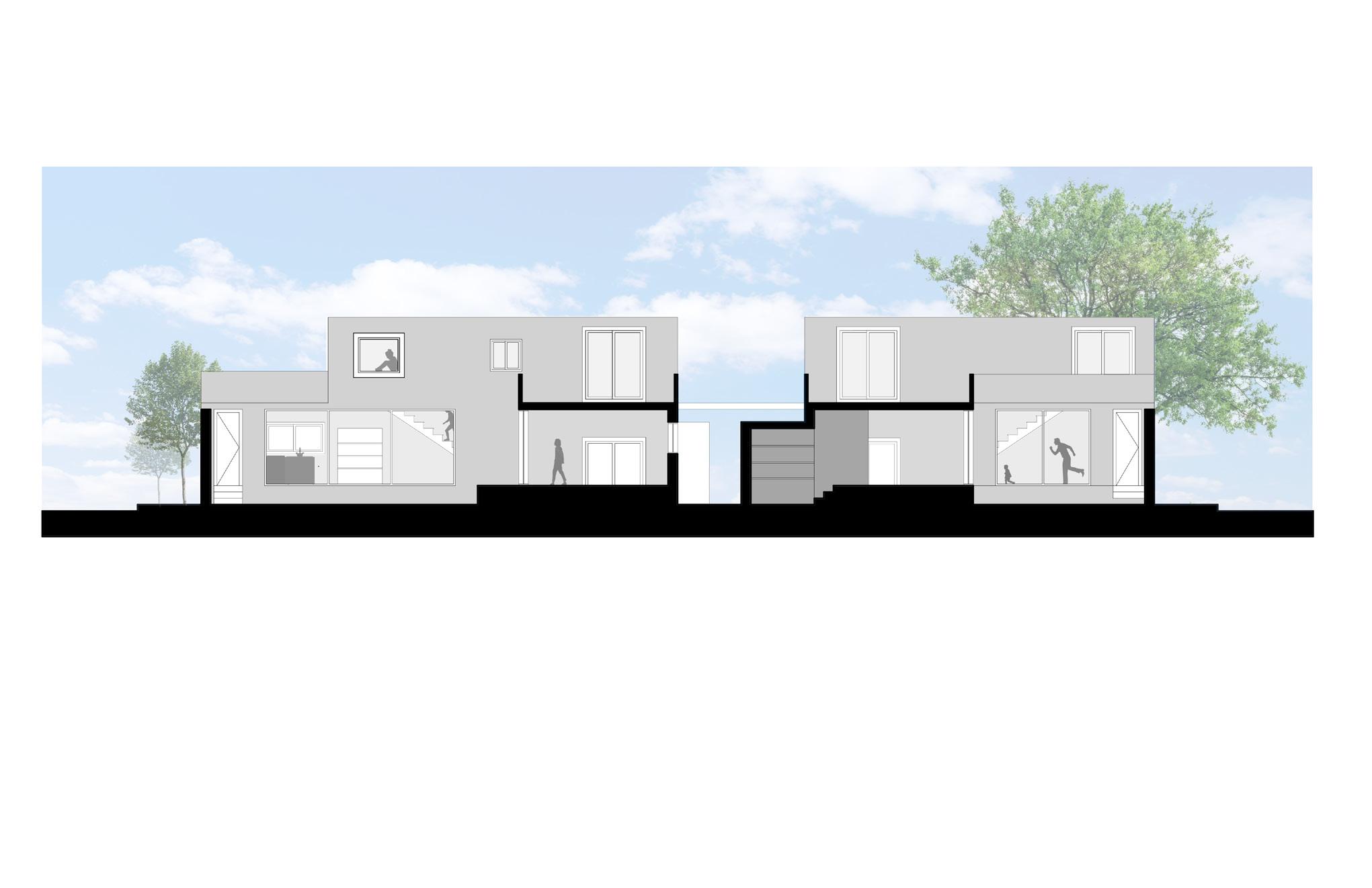

Coupe D-D

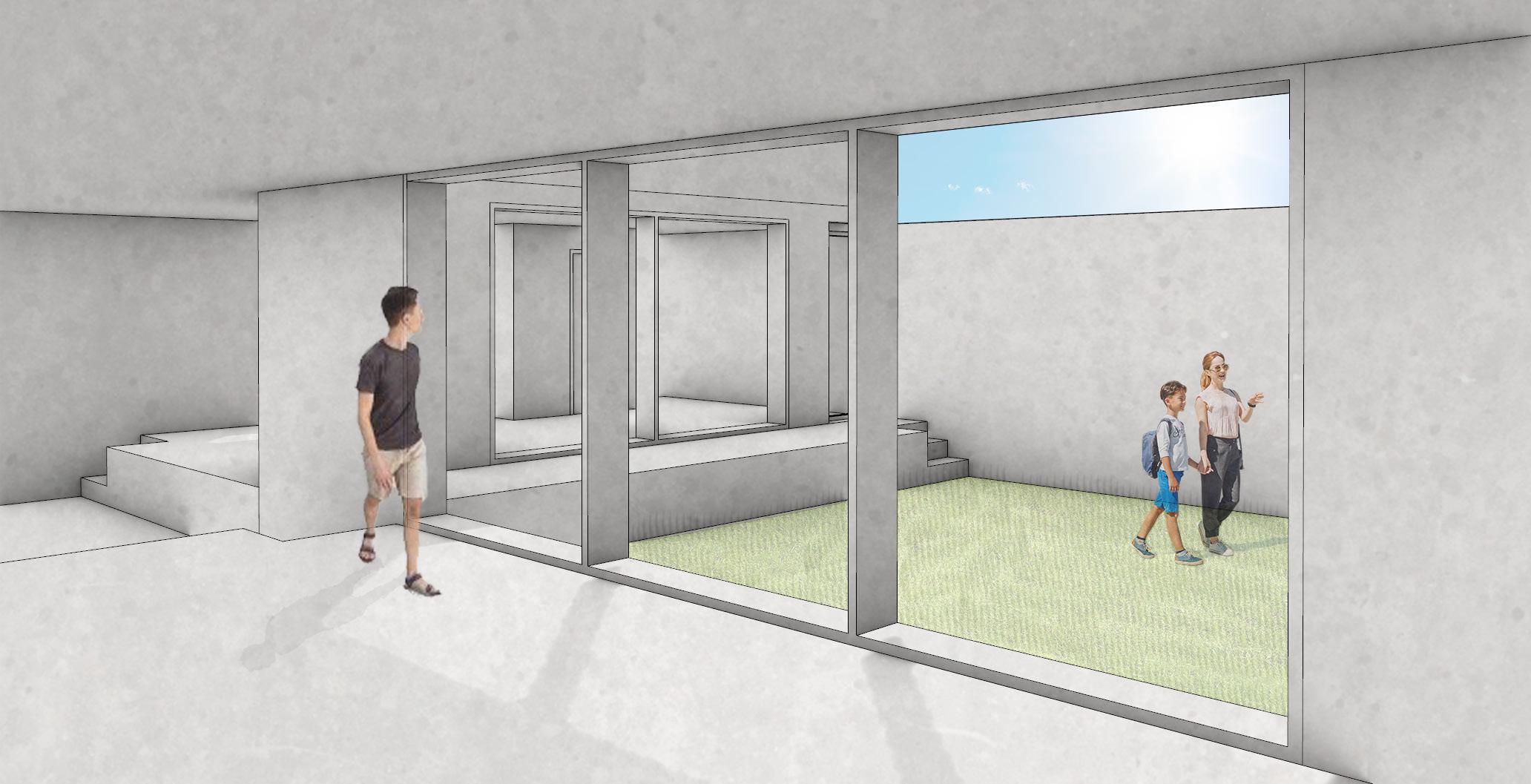

Vue du patio à partir de l’intérieur des logements

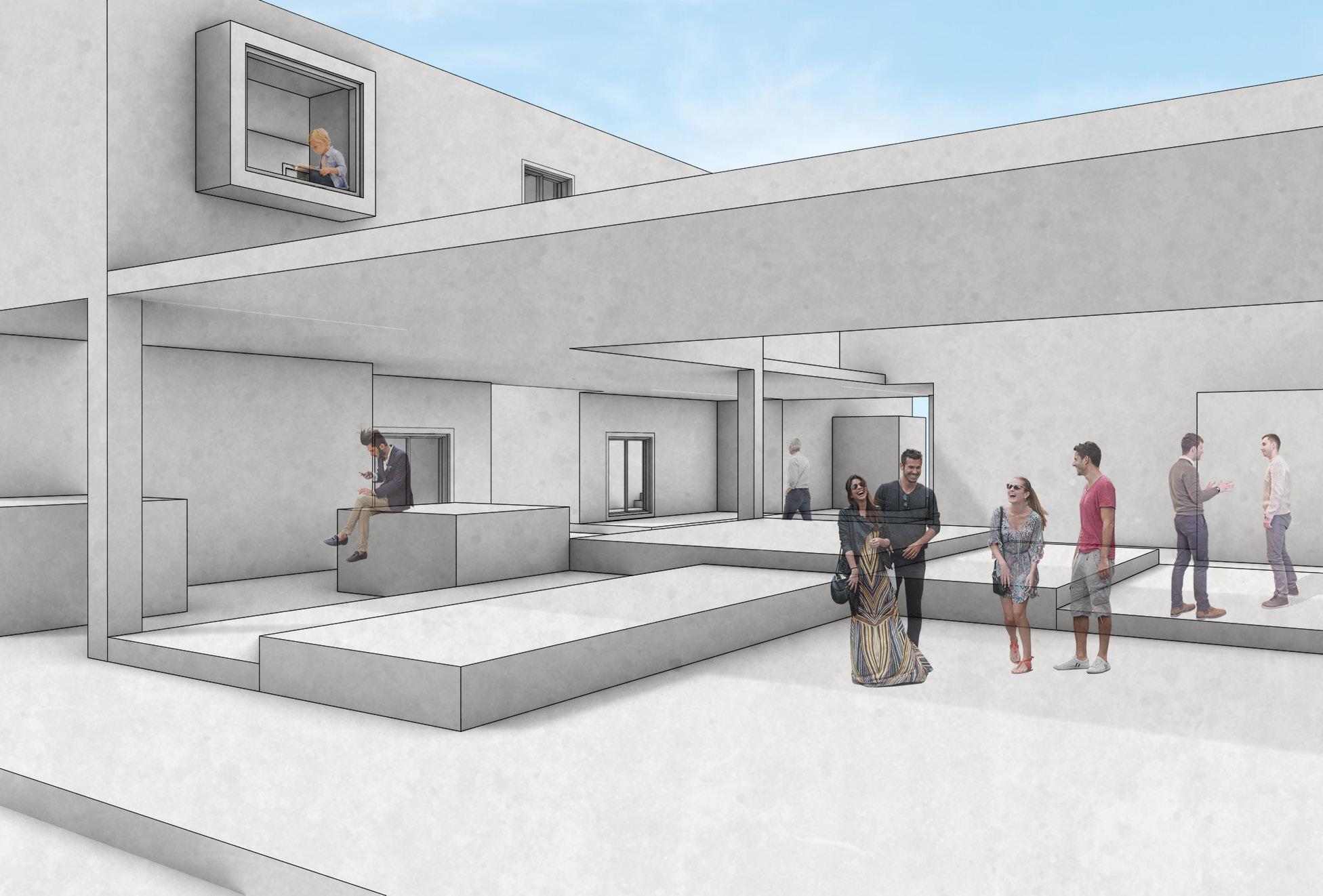

Vue de l’espace collectif

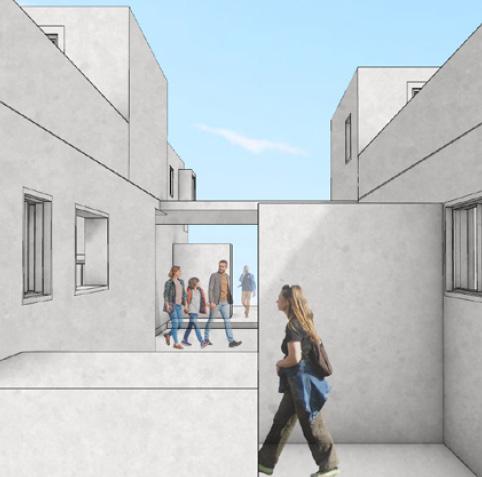

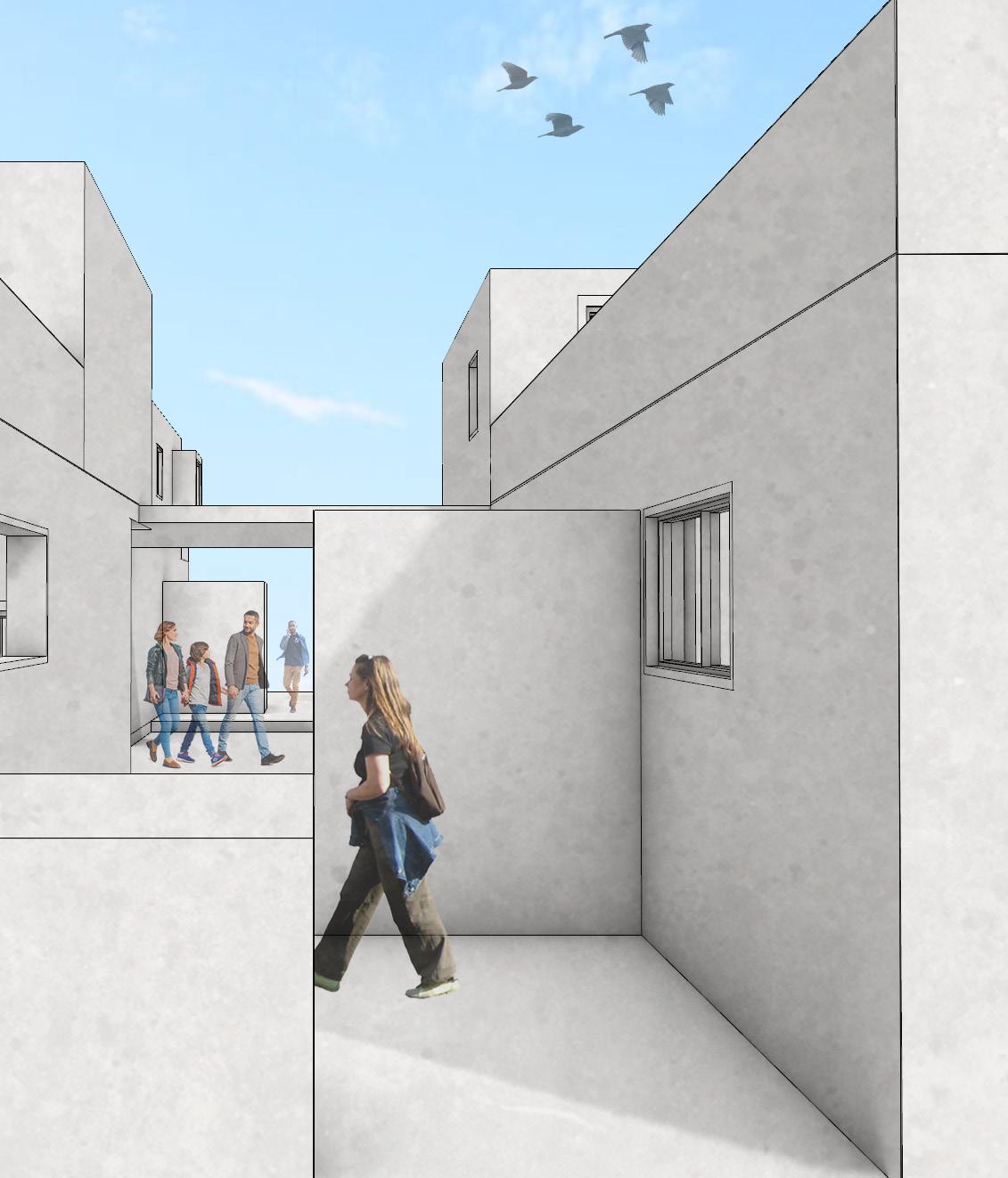

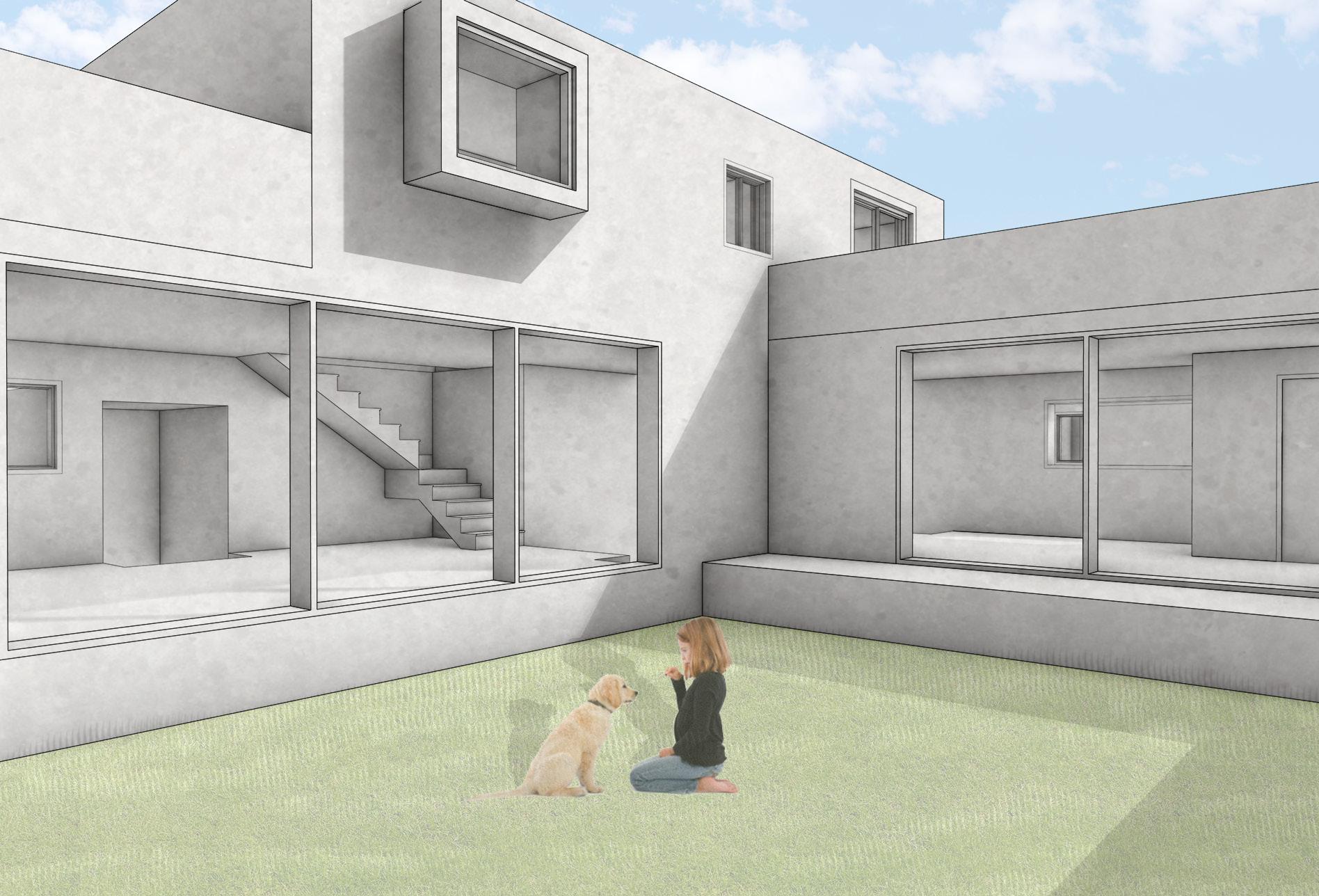

Vue du patio à partir de l’entrée du mur d’enclos

Vue à partir du bloc cachette

FISSURE

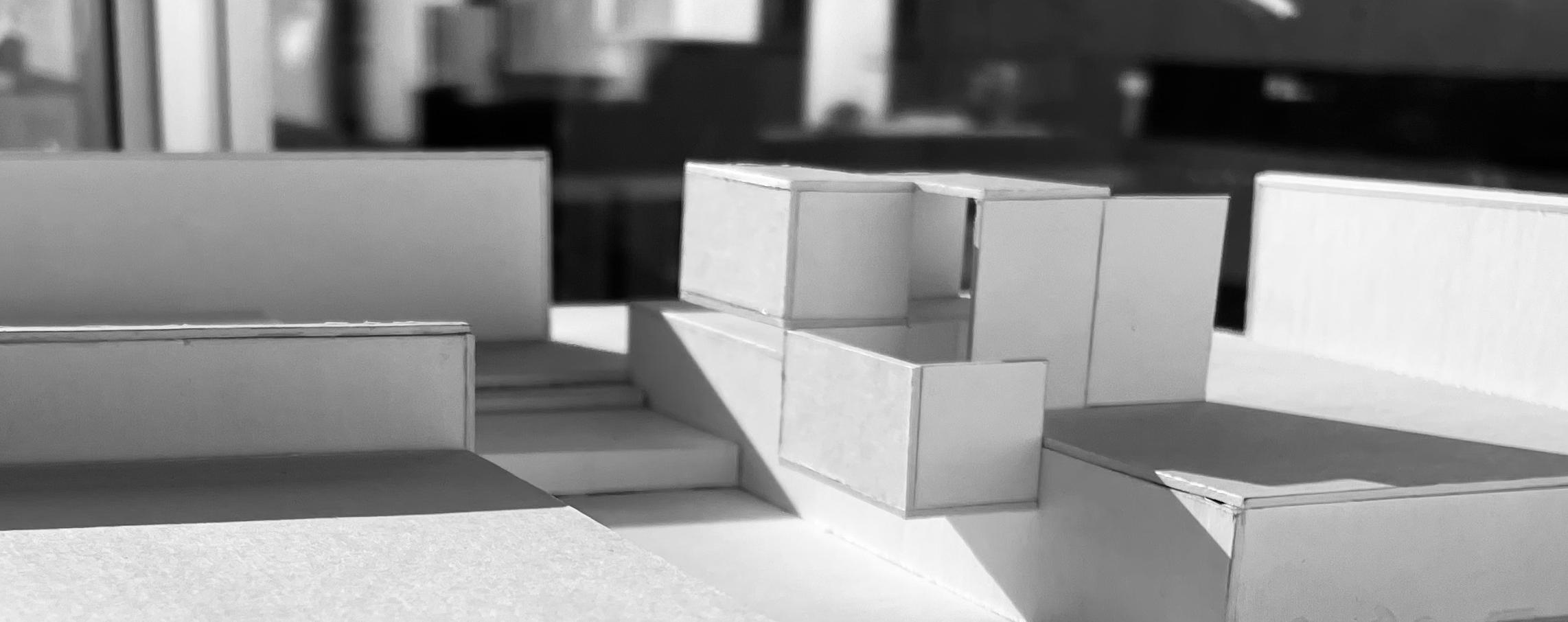

Place publique topographique inspirée d’une oeuvre de Mondrian. en complémentaire d’un cube dynamique. Un projet individuel en première année.

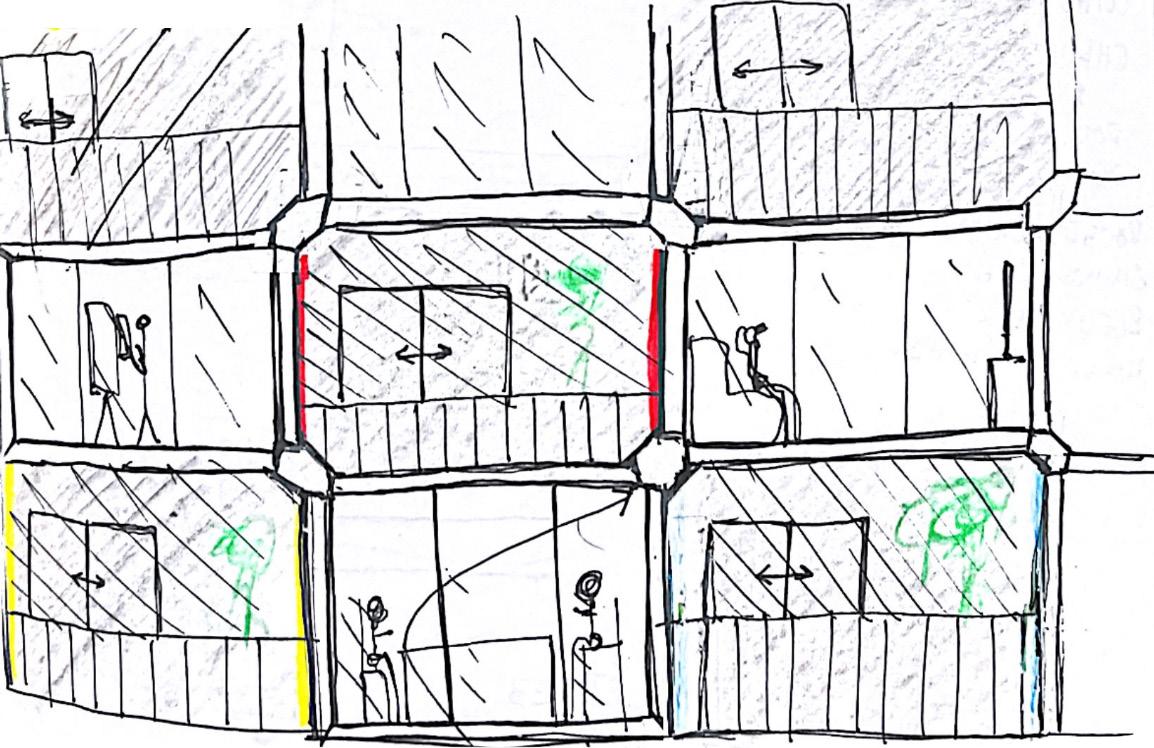

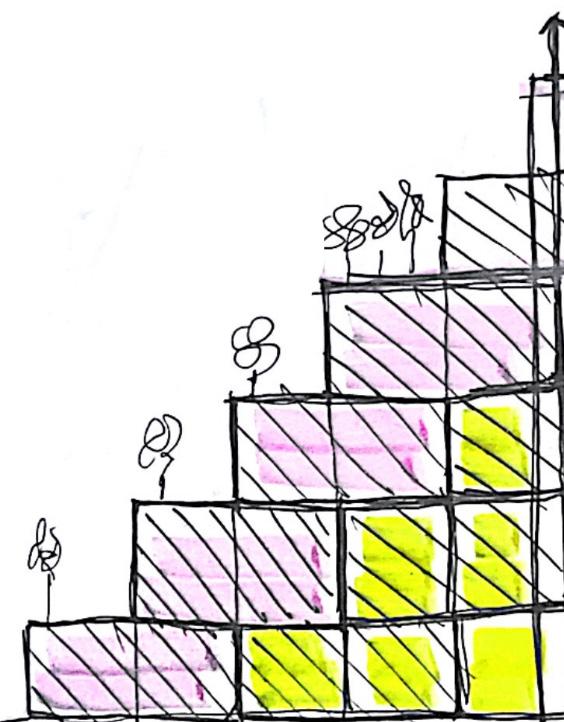

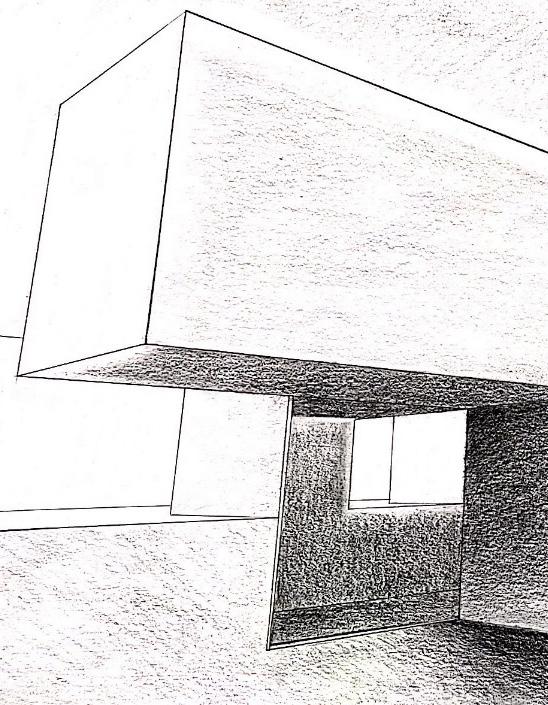

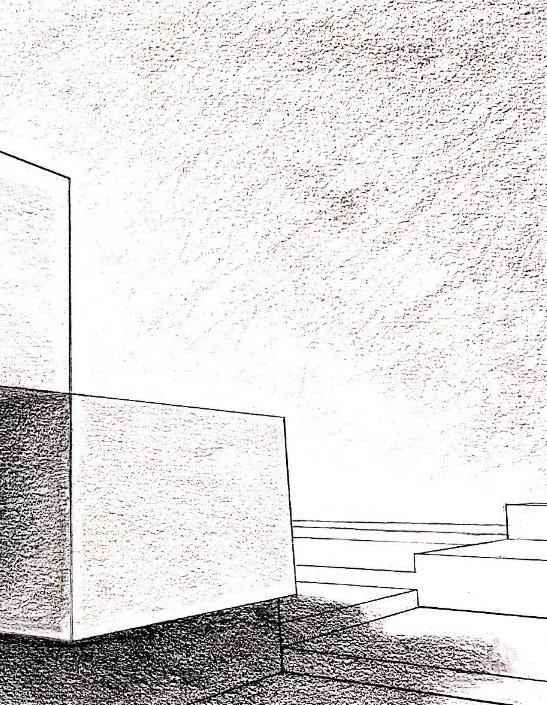

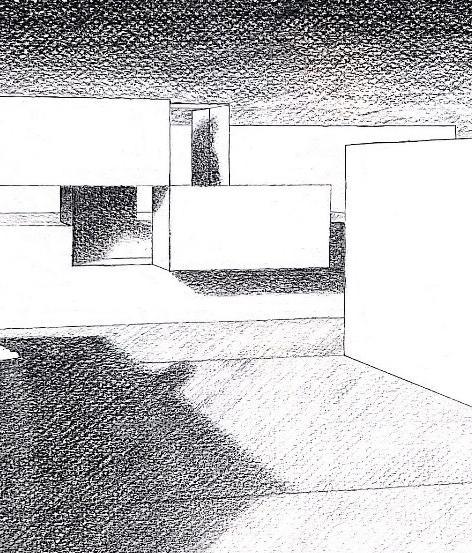

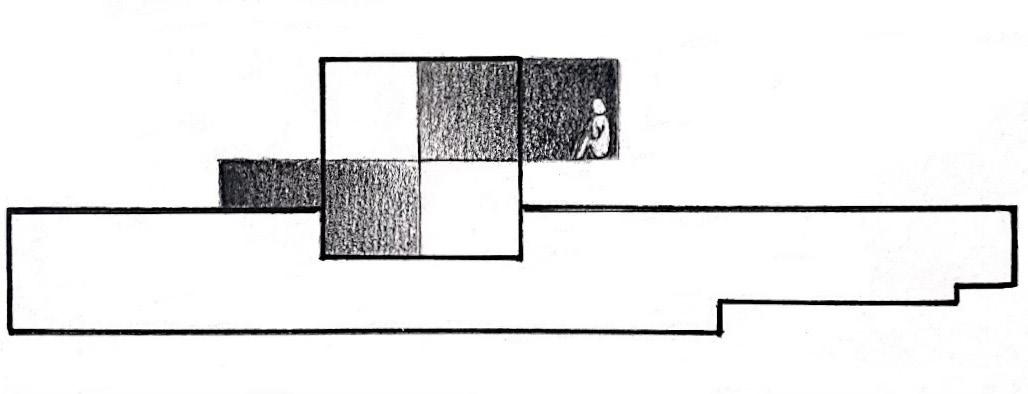

Perspective, plans et coupes dessinés à la main

Le projet est séparé en deux parties. Initialement, l’intention du projet est de développer une topographie publique et fictive par des extrusions et des soustractions. L’abstraction est le point axé lors de la conception, afin de développer le sens abstrait de l’architecture. Le projet s’intitule la « Fissure », car la topographie est creusée diagonalement et graduellement plus profonde pour créer un point de rencontre central. Pour guider la circulation, deux grands murs de 3m sont positionnés en périphérie du site, et un autre mur est placé dans la fissure. Pour la deuxième partie, un cube de 2.4m x 2.4m x 2.4 m est encastré en porteà-faux dans un bloc extrudé situé au centre de la topographie. Il peut être est déployé en mouvement par glissement et par dépliement en fonction d’un parcours dynamique incluant les actions de s'accroupir, de surmonter et de ramper, ce qui résulte d'une aventure de recherche et de la découverte. Il peut également reprendre sa forme initiale. Le cube est l’attraction de la place publique en raison de son positionnement et de son caractère simple et mystérieux.

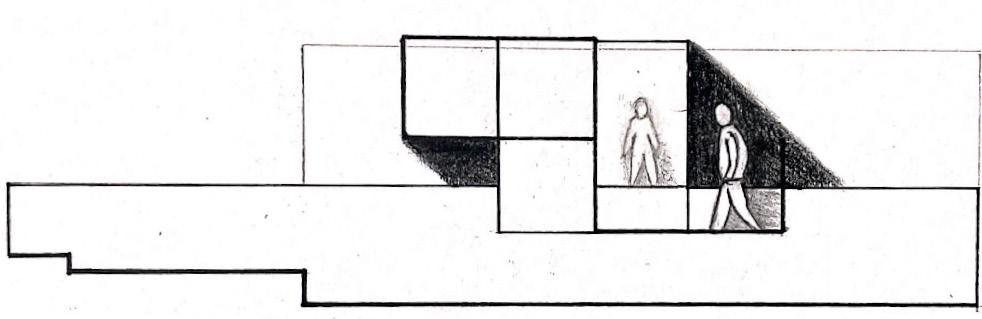

Coupe A-A

Coupe B-B

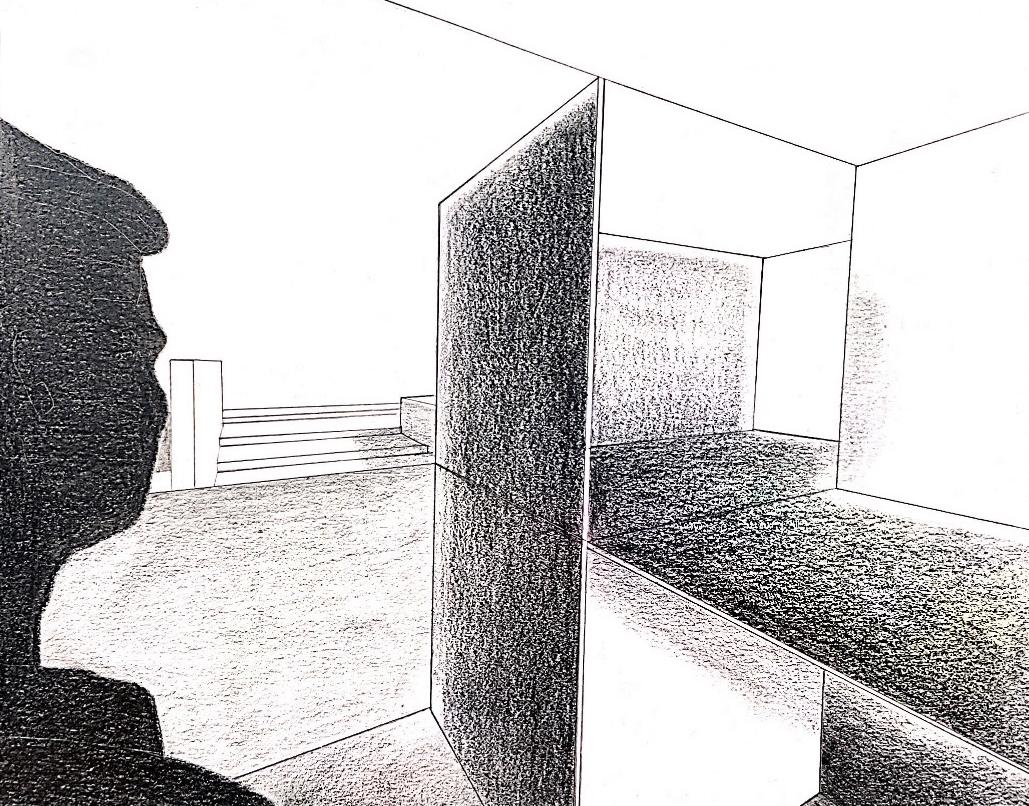

Vue à l’intérieur du cube

LE CONTRASTE DU DYNAMIQUE ET DU STATIQUE

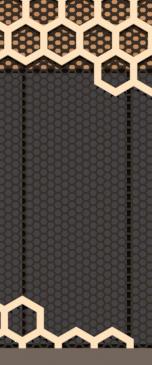

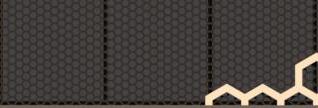

MUR-ABEILLE

Conception et documentation graphique d’un système d’enveloppe. Un projet en équipe de 3 en deuxième année.

Rôle occupé :

Conception esthétique de l’enveloppe et de sa construction Détails techniques de jonctions mur/sol et de jonctions mur/résille Coupes et plans d’ensemble Devis sommaire

Ce projet est un travail pratique pour le cours d’architecture et construction 3. Le but du TP est de conceptualiser et de documenter graphiquement et verbalement un système d’enveloppe. Ceci inclut les détails de jonction mur/sol et de jonction mur/résille, la référence des planchers et des murs, et le devis sommaire. L’enveloppe «murabeille» est constituée d’une combinaison de mur-fenêtre et d’un mur opaque, superposé de deux résilles avec des motifs hexagonaux qui rappellent le nid des abeilles. La première résille, qui est teinte en noir et perforée à petit format, est continuée sur le long des murs, tandis que la deuxième résille, qui est teinte en blanc et perforée à grand format, est discontinuée et divisée sur le long de la façade.

DEVIS SOMMAIRE

BOIS

GÉNÉRALITÉ

TOUTES LES COMPOSANTES EN BOIS DU SYSTÈME STRUCTURALE DU MUR-FENÊTRE MR01 ET DU MUR MR02, INCLUANT LES MENEAUX APPARENTS, LES MONTANTS, LES TRAVERSES ET LES POUTRES STRUCTURALES.

TOUTES LES COMPOSANTES EN BOIS DU REVÊTEMENT EXTÉRIEUR DU MUR MR02.

TOUTES LES COMPOSANTES EN BOIS DU SYSTÈME D’ASSEMBLAGE DU MUR MR02, INCLUANT LES FOURRURES DE BOIS ET LES CONTREPLAQUÉS.

PRODUIT

BOI01 : BOIS LAMELLÉ-COLLÉ (BLC), ÉPAISSEUR INDIQUÉE AU DESSIN BOI02 : BOIS MASSIF EPS DE CLASSE 1, ÉPAISSEUR INDIQUÉE AU DESSIN

BOI03 : BOIS D’ÉPINETTE, ÉPAISSEUR INDIQUÉE AU DESSIN

BOI04 : BOIS DE FINITION VERNIS, ÉPAISSEUR INDIQUÉE AU DESSIN

EXÉCUTION

LES BOIS LAMELLÉ-COLLÉ ET LES BOIS DE FINITION SONT PRÉFABRIQUÉS EN USINE ET SABLÉS PAR LA SUITE, PUIS LES BOIS MASSIFS EPS DE CLASSE 1, LES FOURRURES DE BOIS ET LES CONTREPLAQUÉS SONT DÉCOUPÉS EN USINE.

ACIER

GÉNÉRALITÉ

TOUTES LES COMPOSANTES EN ACIER DU SYSTÈME STRUCTURAL DE LA RÉSILLE ET DU SYSTÈME DE LIAISON, INCLUANT LES PROFILÉS EN H, LES PROFILÉS EN T ET LES PLAQUES DE JONCTION.

PRODUIT

ACI01 : ACIER AU CARBONE PEINT TEL QUE PT01 DE COULEUR NOIR ACI02 : ACIER GALVANISÉ

EXÉCUTION

LES SOUDURES APPARENTES DOIVENT ÊTRE CONTINUES SUR TOUTE LA LONGUEUR DU JOINT ; ELLES DOIVENT ÊTRE MINÉES OU MEULÉES AVEC SOIN DE MANIÈRE À PRÉSENTER UNE SURFACE LISSE ET UNIE.

QUELQUES CONNEXIONS BOULONNÉES ET ANCRÉS SUR PLACE POUR RELIER LES CORNIÈRES AVEC LES PROFILÉS EN H, LES DEUX RÉSILLES ET LES POUTRES STRUCTURALES EN BOIS.

QUELQUES CONNEXIONS ANCRÉES SUR PLACE POUR FIXER LES ÉLÉMENTS STRUCTURAUX EN BOIS DES DEUX MURS, INCLUANT LES MENEAUX, LES TRAVERSES, LES MONTANTS ET LES POUTRES.

ALUMINIUM

GÉNÉRALITÉ

TOUTES LES COMPOSANTES EN ALUMINIUM DE LA PREMIÈRE RÉSILLE DE 3MM D’ÉPAISSEUR ET DES CAPUCHONS DES CADRES DE MUR-FENÊTRE.

PRODUITS

ALU01 : ALUMINIUM GALVANISÉ PEINT TEL QUE PT01 DE COULEUR NOIR

EXÉCUTION

LA FORME DE LA RÉSILLE PRIMAIRE EN ALUMINIUM EST CRÉÉE PAR LA DÉCOUPE LASER D’UNE PLAQUE D’ALUMINIUM PLEINE D’ÉPAISSEUR DE 3MM. LA FORME HEXAGONALE A UN RAYON DE 50MM ET LA DISTANCE ENTRE LES HEXAGONES SONT DE 30MM.

LES CAPUCHONS DES MUR-FENÊTRES SONT PRÉFABRIQUÉS PAR LE FABRICANT DE FENESTRATION ET ILS SONT PERCÉS POUR VENTILER LA FENESTRATION.

PLASTIQUE

GÉNÉRALITÉ

TOUTES LES COMPOSANTES EN PLASTIQUE DE LA RÉSILLE SECONDAIRE DE 100MM D’ÉPAISSEUR.

PRODUITS

PLA01 : PLASTIQUE POLYPROPYLÈNE RECYCLÉ ET PEINT TEL QUE PT02

EXÉCUTION

LA FORME DE LA RÉSILLE SECONDAIRE EST FORMÉE EN COULANT ET EN CHAUFFANT DU PLASTIQUE DANS UN COFFRAGE EN ACIER POUR UN RÉSULTAT LISSE. LA FORME HEXAGONALE A UN RAYON DE 197 MM ET LA DISTANCE ENTRE LES HEXAGONES SONT DE 100MM.

VERRE

GÉNÉRALITÉ

TOUTES LES COMPOSANTES EN VERRE DU MUR-FENÊTRE MR01

PRODUITS

V01 : VERRE DE SÉCURITÉ LAMINÉ ET TREMPÉ

PANNEAU DE VERRE ULTRA-CLAIR, D’ÉPAISSEUR DE 6MM. COMPOSÉ DE DEUX PLAQUES DE VERRE RECUIT OU THERMORENFORCÉ AVEC UNE PELLICULE COLLANTE (PVC).

EXÉCUTION

DEUX PANNEAUX DE VERRE SONT INSÉRÉS DANS LE CADRE DE FENÊTRE ET FIXÉS PAR DES PLAQUES DE PRESSION. IL Y A UNE ESPACE D’AIR DE 25MM ENTRE LES DEUX PANNEAUX DE VERRE POUR CRÉER UNE PRESSION D’AIR.

ISOLATION

GÉNÉRALITÉ

TOUTES LES COMPOSITIONS D’ISOLATION DU MUR MR02

PRODUITS

ISO01 : LAINE DE ROCHE DE 125MM D’ÉPAISSEUR

ISO02 : ISOLANT RIGIDE STYROMOUSSE DE 76MM D’ÉPAISSEUR

EXÉCUTION

L’ISOLANT RIGIDE DU MUR MR02 EST CONTINU JUSQU’À LA POUTRE EN BOIS ET DÉPOSÉ SUR LE MENEAU VERTICAL EN BOIS DU MUR MUR01. LA LAINE DE ROCHE EST INSÉRÉE ENTRE LES MONTANTS DE BOIS ET RECOUVRE ENTIÈREMENT LE MUR ; À PARTIR DE LA TRAVERSE DE BOIS SUPÉRIEUR JUSQU’À L’INFÉRIEUR.

MEMBRANES

GÉNÉRALITÉ

TOUTES LES COMPOSITIONS DE MEMBRANES D’ÉTANCHÉITÉ, INCLUANT LES PARE-AIRS ET LES PARE-VAPEURS.

PRODUITS

PRODUIT

RUB01 : NÉOPRÈNE RIGIDE DE 5MM D’ÉPAISSEUR

EXÉCUTION

LE RUBAN EST BOULONNÉ À L’INTERSECTION DU PROFILÉ EN H EN ACIER SCIÉ EN DEUX, AFIN D’AUGMENTER LA RÉSISTANCE DE LA PÉNÉTRATION DE L’AIR.

DEVIS SOMMAIRE

MEM01 : PARE-AIR AUTOCOLLANTE EN POLYPROPYLÈNE

MEM02 : PARE-VAPEUR AUTOCOLLANTE DE POLYÉTHYLÈNE

EXÉCUTION

DEVIS SOMMAIRE

DEVIS SOMMAIRE

ACIER/MÉTAUX

ACIER/MÉTAUX

FENESTRATION

PLASTIQUE

GÉNÉRALITÉ

ACIER/MÉTAUX

GÉNÉRALITÉ

GÉNÉRALITÉ

LE PARE-AIR EST COLLÉ SUR L’ISOLANT RIGIDE DU MUR MR02 ET CONTINUE JUSQU’À LA JONCTION DE LA POUTRE EN BOIS ET DU MENEAU VERTICAL EN BOIS. LE PARE-VAPEUR EST COLLÉ SUR LA LAINE DE ROCHE.

PEINTURE

GÉNÉRALITÉ

GÉNÉRALITÉ

TOUTES LES COMPOSANTES EN ACIER DU DISPOSITIF DE CIRCULATION ESC01 INCLUANT, LES ESCALIERS EN TÔLE D’ACIER PLIÉE, LES PALIERS INTERMÉDIAIRES, LES LIMONS, ET LES MAIN-COURANTES

TOUTES LES COMPOSANTES EN ACIER DU DISPOSITIF DE CIRCULATION ESC01 INCLUANT, LES ESCALIERS EN TÔLE D’ACIER PLIÉE, LES PALIERS INTERMÉDIAIRES, LES LIMONS, ET LES MAIN-COURANTES

TOUTES LES COMPOSANTES EN ACIER DU DISPOSITIF DE CIRCULATION ESC01 INCLUANT, LES ESCALIERS EN TÔLE D’ACIER PLIÉE, LES PALIERS INTERMÉDIAIRES, LES LIMONS, ET LES MAIN-COURANTES

PRODUIT

TOUTES LES COMPOSANTES EN ACIER DU SYSTÈME STRUCTURAL ET DU SYSTÈME DE LIAISON, INCLUANT LES PROFILÉS EN HSS, LES PROFILÉS EN H ET LES PLAQUES DE JONCTION

TOUTES LES COMPOSANTES EN ACIER DU SYSTÈME STRUCTURAL ET DU SYSTÈME DE LIAISON, INCLUANT LES PROFILÉS EN HSS, LES PROFILÉS EN H ET LES PLAQUES DE JONCTION

PRODUITS

PRODUITS

PLASTIQUE GÉNÉRALITÉ

PLASTIQUE

GÉNÉRALITÉ

GÉNÉRALITÉ

TOUTES LES COMPOSANTES DU MUR-FENÊTRE, SAUF LES VERRES, INCLUANT LES CADRES DU MUR-FENÊTRE.

TOUTES LES COMPOSANTES EN ACIER DU SYSTÈME STRUCTURAL ET DU SYSTÈME DE LIAISON, INCLUANT LES PROFILÉS EN HSS, LES PROFILÉS EN H ET LES PLAQUES DE JONCTION

ACI01 - ACIER AU CARBONE PEINT TEL QUE PT01 DE COULEUR NOIR

PRODUITS

ACI02 - ACIER GALVANISÉ

ACI02 - ACIER GALVANISÉ

TOUTES LES COMPOSANTES EN ACIER AU CARBONE, EN ALUMINIUM ET EN PLASTIQUE DOIVENT ÊTRE PEINTS, INCLUANT LES PROFILÉS EN H, LES DEUX RÉSILLES ET LES GYPSES.

PRODUIT

TOUTES LES COMPOSANTES DE PRODUITS

TOUTES LES COMPOSANTES DE REVÊTEMENT

PRODUITS

PLA01 - PLASTIQUE POLYPROPYLÈNE BLANCHE

TOUTES LES COMPOSANTES DE PRODUITS

PLA01 - PLASTIQUE POLYPROPYLÈNE BLANCHE

PLA01 - PLASTIQUE POLYPROPYLÈNE

EXÉCUTION

BLANCHE

EXÉCUTION

FEN01 : CADRE DE MUR-FENÊTRE EN ALUMINIIUM CLIPPÉ D’UN CAPUCHON EN ALUMINIUM AL01 PRODUIT SÉLECTIONNÉ : STABALUX H

ACI01 - ACIER AU CARBONE PEINT TEL QUE PT01 DE COULEUR NOIR

EXÉCUTION

ACI01 - ACIER AU CARBONE PEINT TEL QUE PT01 DE COULEUR NOIR

EXÉCUTION

ACI02 - ACIER GALVANISÉ

EXÉCUTION

EXÉCUTION

LES SOUDURES APPARENTES DOIVENT ÊTRE CONTINUES SUR TOUTE LA LONGUEUR DU JOINT ; ELLES DOIVENT ÊTRE LIMÉES OU MEULÉES AVEC SOIN DE MANIÈRE À PRÉSENTER UNE SURFACE LISSE ET UNIE.

PT01 – POUR LES SURFACES EN ACIER ET EN ALUMINIUM

APPRÊTÉES AVEC ÉPOXYDIQUE AUX PROFILÉS EN H ET AU

LA FORME DU GARDE-CORPS EST PLASTIQUE DANS UN COFFRAGE

EXÉCUTION

LA FORME DU GARDE-CORPS EST FORMÉE PLASTIQUE DANS UN COFFRAGE EN

LA FORME DU GARDE-CORPS EST PLASTIQUE DANS UN COFFRAGE

LES CADRES DE MENEAUX SONT PRÉFABRIQUÉS PAR LE FABRICANT DE FENÊTRES ET VISSÉS AUX MENEAUX EN BOIS AU CHANTIER.

LES SOUDURES APPARENTES DOIVENT ÊTRE CONTINUES SUR TOUTE LA LONGUEUR DU JOINT ; ELLES DOIVENT ÊTRE LIMÉES OU MEULÉES AVEC SOIN DE MANIÈRE À PRÉSENTER UNE SURFACE LISSE ET UNIE.

LES SOUDURES APPARENTES DOIVENT ÊTRE CONTINUES SUR TOUTE LA LONGUEUR DU JOINT ; ELLES DOIVENT ÊTRE LIMÉES OU MEULÉES AVEC SOIN DE MANIÈRE À PRÉSENTER UNE SURFACE LISSE ET UNIE.

QUELQUES CONNEXIONS BOULONNÉES SUR PLACE POUR RELIER LES CORNIÈRES AUX LIMONS ET AUX PROFILÉS EN HSS

QUELQUES CONNEXIONS BOULONNÉES SUR PLACE POUR RELIER LES CORNIÈRES AUX LIMONS ET AUX PROFILÉS EN HSS

RÉSILLE PRIMAIRE DE 3MM D’ÉPAISSEUR

PT02 – POUR LES SURFACES DE PLASTIQUE ET DE GYPSE

LÉGENDE GRAPHIQUE

QUELQUES CONNEXIONS BOULONNÉES SUR PLACE POUR RELIER LES CORNIÈRES AUX LIMONS ET AUX PROFILÉS EN HSS

APPRÊTÉES AVEC ACRYLIQUE AU RÉSILLE SECONDAIRE DE 100MM D’ÉPAISSEUR

EXÉCUTION

LÉGENDE GRAPHIQUE

LÉGENDE GRAPHIQUE

LÉGENDE GRAPHIQUE

POUR L’ACIER ET L’ALUMINIUM : UNE COUCHE D’APPRÊT AVANT PEINTURE ET DEUX COUCHES DE PEINTURE DE FINITION À ÉPOXY. FINI DE L’ACIER PEINT – COULEUR NOIR (RAL9005) ET FINI SEMI-LUSTRÉ.

POUR LE PLASTIQUE ET LE GYPSE: UNE COUCHE D’APPRÊT AVANT PEINTURE ET DEUX COUCHES DE PEINTURE DE FINITION ACRYLIQUE. FINI DU PLASTIQUE PEINT : COULEUR BLANCHE (RAL9010) ET FINI SEMI-LUSTRÉ.

GYPSE

GÉNÉRALITÉ

TOUTES LES COMPOSANTES DE REVÊTEMENT INTÉRIEUR DU MUR MUR02 ET DU PLAFOND.

PRODUIT

GYP01 : PANNEAU DE GYPSE PEINT TEL QUE PT02 EN COULEUR BLANCHE

EXÉCUTION

LE GYPSE EST PRÉFABRIQUÉ ET DÉCOUPÉ EN USINE. IL EST VISSÉ SUR LES FOURRURES DE BOIS AU CHANTIER.

RUBAN D’ÉTANCHÉITÉ

GÉNÉRALITÉ

LA COMPOSANTE D’ÉTANCHÉITÉ ENTRE LA JONCTION DES PROFILÉS EN H EN ACIER SCIÉS EN DEUX.

00 A-000

ÉLÉVATIONS

BULLE DE RENVOI AU ÉLÉVATIONS ET COUPE

BAS)

PLAN (NIVEAU BAS) 00

ÉCHELLE 1:50 A-000

PLAN (NIVEAU BAS) 00 ÉCHELLE 1:50 A-000

BULLE TITRE

LIGNE DE BRISURE

LIGNE DE BRISURE

D’AXE

PL01

PL02

PL02

PLANCHER (PL01)

- BÉTON COULÉ, ÉPAISSEUR 200 MM.

- ISOLANT RIGIDE ISO2, ÉPAISSEUR 76 MM.

- FONDATION DE GRAVIER

PL02

MR02

PLANCHER (PL02)

PLANCHER (PL02)

- BÉTON COULÉ, ÉPAISSEUR 76.2 MM.

- ARMATURE D’ACIER, ÉPAISSEUR 6 MM.

- BÉTON COULÉ, ÉPAISSEUR 76.2 MM.

- PONTAGE EN ACIER, HAUTEUR DE 25 MM

- ARMATURE D’ACIER, ÉPAISSEUR 6 MM.

- PONTAGE EN ACIER, HAUTEUR DE 25 MM

- POUTRELLE W200X19, PRÉTROUÉE À L’USINE POUR LE PASSAGE DU SYSTÈME MÉCANIQUE.

- ESPACE D’AIR, ÉPAISSEUR 25 MM.

- GYPSE GYP01, ÉPAISSEUR 12.7 MM

- POUTRELLE W200X19, PRÉTROUÉE À L’USINE POUR LE PASSAGE DU SYSTÈME MÉCANIQUE.

- ESPACE D’AIR, ÉPAISSEUR 25 MM.

- GYPSE GYP01, ÉPAISSEUR 12.7 MM

MUR (MR02)

- REVÊTEMENT EN BOIS BOI04, PANNEAUX DE 8000 MM PAR 4000 MM, ÉPAISSEUR 19 MM.

- FOURRURE DE BOIS BOI03, ÉPAISSEUR 16 MM.

- PARE-AIR MEM01

- ESPACE D’AIR, ÉPAISSEUR 25 MM.

- ISOLANT RIGIDE ISO02

- VOILE TRAVAILLANT BOI03, ÉPAISSEIR 16 MM.

- ISOLANT, LAINE DE ROCHE ISO01

- MONTANT DE BOIS B02, 50 MM PAR 125 MM.

- PARE-VAPEUR MEM02

- FOURRURE DE BOIS B0103, ÉPAISSEUR 37 MM.

- GYPSE GYP01, ÉPAISSEUR 12.7 MM.

PL01

MR01

DESSOUS PLANCHER NIVEAU 1

SYSTÈME DE CHAUFFAGE

DESSUS PLANCHER NIVEAU 1 266

SYSTÈME DE FENESTRATION FEN01 À DOUBLES VERRES V01

DESSUS PLANCHER RDC

DESSUS SOL EXTÉRIEUR 01 A-402

RÉSILLE PRIMAIRE EN ALUMINIUM ALU01

TRAVERSE EN BOIS BOI01 (27MMX272MMX1500MM)

SYSTÈME DE FENESTRATION FEN01 À DOUBLE VERRES V01

COUPE EN PLAN

PROFILÉ EN H EN ACIER ACI01(100MMX100MM)

SOUDÉ D’UNE PLAQUE D’ACIER 02 DE 3MM D’ÉPAISSEUR AUXDEUX EXTRÉMITÉS

NOTE À L’INGÉNIEUR:

LES DEUX STRUCTURALEMENT AVEC DES POUTRES

MONTANTS DE SURPRODUCTION

PUISQUE LA POLYPROPYLÈNE

SECTION À L’USINE, SECIONS EST À MR01

MONTANT EN BOIS BOI01 (272MMX60MMX4000MM)

RÉSILLE SECONDAIRE EN POLYPROPYLÈNE PLA01 DE 100MM D’ÉPAISSEUR

PL01

MR01

DÉTAIL ANCRAGE MR01

PL02

MR02

MR01

DÉTAIL ANCRAGE MR02

RÉSILLE PRIMAIRE EN PANNEAU ALUMINIUM ALU01 DE 3 MM D’ÉPAISSEUR

ANCRAGE DU TRAVERSE DE BOIS BOI01 (27MMX272MMX1500MM) AU FONDATION AVEC UN VIS À ANCRAGE. RECOUVREMENT À CAPUCHON ET SABLAGE PAR LA SUITE

RÉSILLE SECONDAIRE EN POLYPROPYLÈNE PLA01 DE 100MM D’ÉPAISSEUR

JONCTION DU SYSTÈME DE FENESTRATION FEN01 AU TRAVERSE DE BOIS PAR UNE VIS À ANCRAGE

PROFILÉ EN H EN ACIER ACI01(100MMX100MMX62MM) SOUDÉ D’UNE

PLAQUE D’ACIER 02 DE 3MM D’ÉPAISSUER AUX DEUX EXTRÉMITÉS

JONCTION DE LA PLAQUE D’ACIER ACI02 AU FONDATION DE BÉTON PAR DES VIS À ANCRAGE

JONCTION DE LA PLAQUE D’ACIER ACI02 AUX DEUX RÉSILLES PAR DES BOULONS

PARE-AIR MEM01 CONTINU JUSQU’AU DESSOUS DU TRAVERSE DE BOIS

CAPUCHON EN ALUMINIUM ALU01 PEINT

PARE-AIR MEM01 DISCONTINU PARTIELLEMENT DÛ AU JONCTION DES PROFILÉS EN W EN ACIER ET DE LA POUTRE EN BOIS

JONCTION DES TRAVERSES EN BOIS BOI02 ET DE LA POUTRE DE BOIS BOI02 PAR DES BOULONS D’ANCRAGE

POUTRE EN BOIS (362MMX192MMX8000MM) BOI02

PROFILÉ EN H EN ACIER ACI01 (100MMX100MMX193MM) COUPÉ EN DEUX ET BOULONNÉ AVEC UN NEOPRENE

RIGIDE RUB01 À L’INTERSECTION. SOUDAGE D’UNE PLAQUE D’ACIER 02 DE 3MM D’ÉPAISSEUR AUX DEUX

EXTRÉMITÉS

JONCTION DE LA PLAQUE D’ACIER ACI02 AU POUTRE DE BOIS PAR DES VIS À ANCRAGE

JONCTION DE LA PLAQUE D’ACIER ACI02 AUX DEUX RÉSILLES PAR DES BOULONS

CORNIÈRE D’ACIER ACI02 (100MMX50MMX2.5MM) BOULONNÉ SIMULTANÉMENT AU POUTRELLE

D’ACIER STRUCTURALE ET AU POUTRE DE BÉTON

PROFILÉ EN T EN ACIER ACI02 D’ÉPAISSEUR DE 2.5MM VISSÉ AU POUTRE DE BOIS ET INSÉRÉ À

L’ÉTAILLE DE 50MM D’ÉPAISSEUR DU MONTANT DE BOIS AVEC UNE JONCTION EXTÉRIEUR AUX BOULONS

JONCTION DU SYSTÈME DE FENESTRATION FEN01 AU MONTANT DE BOIS PAR UNE VIS

À ANCRAGE

MONTANT EN BOIS (272MMX60MMX4000MM) BOI01
