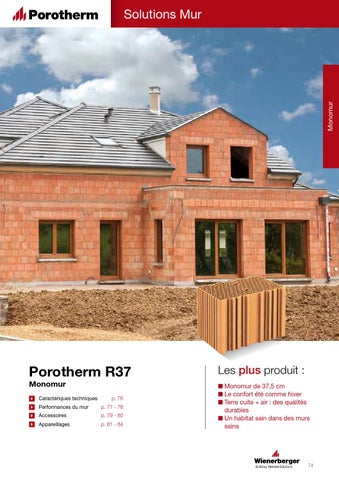

Fiche produit Porotherm R37

Monomur

Solutions Mur

Porotherm R37 Monomur

Caractériques techniques

p. 76

Performances du mur

p. 77 - 78

Accessoires

p. 79 - 80

Appareillages

p. 81 - 84

Les plus produit : n Monomur de 37,5 cm n Le confort été comme hiver n Terre cuite + air : des qualités durables n Un habitat sain dans des murs sains

74

Solutions Mur Monomur Porotherm R37

75

Monomur

Longueur 250 mm

hauteur 249 mm

largeur 375 mm

Brique rectifiée pour Maçonnerie Roulée® et DRYFIX®

Porotherm R37 Monomur

Caractéristiques techniques

60 briques/palette

18,4 kg/brique

16 briques/m2

De la brique Classe de résistance à la compression :

RC 70

Résistance à la compression normalisée :

fb = 8 N/mm2 (pour les calculs suivant les Eurocodes)

Catégorie I-LD-RC 70 - Conforme à la norme NF EN 771-1 et NF EN 771-1/CN

Du mur Épaisseur finie du joint horizontal :

1 mm (consommation ± 3,3 kg/m2, environ 0,5 sac par palette)

Joints verticaux :

emboîtements à sec ou poches à mortier remplies (± 6 l/m2) ou joint mince (± 5,8 kg/m2 , environ 0,9 sac par palette)

Type de support :

Rt 2

Revêtement extérieur :

mortier chaux-ciment ou prêt à l’emploi OC 2

Revêtement intérieur :

mortier chaux-ciment, plâtre ou plaque

Épaisseur mur fini :

40 cm

Poids mur nu :

environ 335 kg/m2

Mise en œuvre suivant norme NF DTU 20.1 et Document Technique d’Application 16/07-524 + additifs 01 et 02 (révision en cours).

Documents de certifications disponibles sur demande B

descriptif-type

Obtenez le descriptif-type de Porotherm R37, depuis notre site internet, à la rubrique : “Architectes et professionnels - Assistance technique” ou grâce au QR code ci-contre.

76

Solutions Mur Monomur Porotherm R37

Performances du mur Isolation thermique Mur

Performances

R = 3,09 m2.K/W

Enduit mortier + Mur en briques Porotherm R37 + Enduit plâtre

(sans résistances superficielles)

Up = 0,31 W/(m2.K)

■ Maçonnerie isolante de type a (ponts thermiques réduits) 3 Environnement 2 propositions ■ Capacité thermique volumique mur nu : Cv = 790 kJ/(m .K) Finition

Valeurs Ψ de planchers intermédiaires, par interpolation linéaire suivant les Règles Th-U en W/(m.K)

▶E xemples de valeurs de ponts thermiques en ITR Autres propositions

Correction thermique de résistance Rp + Risolant ≥ 1,5

Plancher entrevous béton ou terre cuite épaisseur 16 cm Plancher béton épaisseur 20 cm

0,16 ITR. 2.1.6 0,19 ITR. 2.1.5

Autres configurations : voir Règles Th-U, fascicule 5, Isolation Répartie (ITR), maçonnerie isolante de type a.

ITR = Isolation Thermique Répartie

77

Monomur

Confort acoustique ▶ Exemple de performances acoustiques Indices d’affaiblissements acoustiques

Paroi

Rw + C (dB)

Rw + Ctr (dB)

N° PV

42

40

B212.4.386-3

Enduit mortier 1,5 cm + Brique de 37,5 + Enduit plâtre 1,5 cm 2 propositions Finition

Sécurité incendie ■

Autres propositions Réaction au feu : Classement A1 (incombustible)

■

Résistance au feu : Le mur en briques Porotherm R37 répond aux critères de sécurité incendie pour les logements collectifs de 2e et 3e familles.

Paroi

Environnement

Enduit ciment + R37 + Enduit plâtre

Charge à l’essai (kN/m)

Classement

N° PV

130

REI 120

10-U-226 + Extension 12/3

2 propositions Finition

Les détails de configuration et de mise en œuvre sont précisés dans les PV. Les descentes de charges sont à calculer pour le projet de construction.

Avant réalisation des ouvrages, chaque détail d’exécution doit être vérifié et validé par l’ensemble des intervenants (Maître d’ouvrage, Maître d’œuvre, BE, entreprises…), auxquels Wienerberger, fabricant, ne saurait en aucun cas se substituer.

PV d’essais disponibles sur demande.

Autres propositions

Préservation de l’environnement Environnement

2 propositions Finition

Energie non renouvelable consommée pour l’Unité Fonctionnelle sur la Durée de Vie Typique en MJ

616

Changement climatique pour l’Unité Fonctionnelle sur la DVT en kg équivalent CO2

33,6

Les Fiches de Déclaration Environnementale et Sanitaire (FDES) des briques Porotherm sont consultables sur le site www.inies.fr.

Autres propositions

78

Solutions Mur Monomur Accessoires briques Porotherm R37

Maçonnerie Roulée®

et DRYFIX®

Planelles TH7 Résistance thermique R = 0,33 m2 .K/W 500 x 65 x 159 mm TH7-16

192 /palette

4,5 kg

2,0 /ml

TH7-20

500 x 65 x 199 mm

144 /palette

5,7 kg

2,0 /ml

500 x 80 x 249 mm

120 /palette

8,4 kg

2,0 /ml

Planelle R8 R8-25

Planelles isolées / Aboutherm Th38 Voir brochure Accessoires Techniques de votre région

Coffres de volets roulants Voir brochure Accessoires Techniques de votre région

Poteaux Réservation 150 x 150 mm

R37

250 x 375 x 249 mm

60 /palette

15,1 kg

4,0 /ml

Complémentaire 250 x 375 x 189 mm R37

60 /palette

11,9 kg

-

120 /palette

8,4 kg

8,0 /ml*

Brique 135° R37

125 x 375 x 249 mm

*avec raidisseur

Outillage et liant pour Maçonnerie DRYFIX® * 79

Outillage et mortier pour Maçonnerie Roulée® *

Linteau-chaînage 250 x 375 x 249 mm

Rés. 180 x 170 mm

72 /palette

14,3 kg

4,0 /ml

Monomur

R37

U grande section T37

250 x 365 x 240 mm

70 /palette

10,0 kg

4,0 /ml

Arase R37

250 x 375 x 124 mm

120 /palette

8,3 kg

4,0 /ml

250 x 375 x 189 mm

60 /palette

12,8 kg

4,0 /ml

Complémentaire R37

Linteaux Grandes Longueurs / Prélinteaux Voir brochure Accessoires Techniques de votre région

Tableaux ébrasements “20” Tableau 200 ou 335 mm - Feuillure adaptable

R37 1/2

Tableau ébrasement

R37

250 x 375 x 249 mm

60 /palette

17,6 kg

2,0 /ml

125 x 375 x 249 mm

120 /palette

8,7 kg

2,0 /ml

Appuis de fenêtre en briques prémaçonnées Terca

Feuillures “12”

Voir Solutions Façade de Wienerberger

Tableau de 120 mm - Feuillure 255 x 60 mm

R37 1/2

Mortier isolant pour Maçonnerie à la Truelle et joints verticaux larges*

Feuillure

250 x 375 x 249 mm

R37

125 x 375 x 249 mm

54 ensembles/ palette

2 22,6 kg/ ensembles ensemble /ml

* Voir brochure Accessoires Techniques de votre région

80

Solutions Mur Monomur Porotherm R37 et Biomur R37

Appareillages Angles et chaînages verticaux Les chaînages verticaux sont implantés suivant les prescriptions de la norme NF DTU 20.1.

La section d’armatures, réalisées en acier à haute adhérence de la nuance Fe E 500, doit être au moins équivalente à celle qui correspond à 2 HA 10. Ces chaînages sont réalisés en utilisant les briques Poteaux. Section béton 15 x 15 cm - 23 l de béton par mètre linéaire.

En angles saillants comme en angles rentrants ou en partie courante, les attentes de chaînages sont implantées directement dans l’axe du mur pour faciliter le montage.

En angles saillants et rentrants

En partie courante

Réservation 15 x 15 cm Réservation 15 x 15 cm

11,25 11,25

37,5 15 11,25

11,25

15

37,5

11,25

15 11,25 15

11,25 15 37,5 11,25

▶ Appareillage briques

▶ Appareillage briques Brique Poteau Brique Poteau

81

Rang impair

Rang impair

Rang pair

Rang pair

Angle 135°

Poteaux grandes sections

Monomur

Poteaux vers ouvertures si zone sismique

Lorsque l’étude Béton Armé nécessite l’implantation de poteaux, ceux-ci sont réalisés en assurant la continuité des supports Terre Cuite à l’intérieur, comme à l’extérieur.

11,25

12,5 Brique About

11,25

25

20

Brique About

▶ Appareillage briques

Enduit intérieur

▶ Appareillage briques Brique à 135°sciée

1/2 Feuillure 12 ou 1/2 Tableau Ebrasement

Brique Poteau

Enduit extérieur

12 ,5

15

12 ,5

12,5

Isolant

12 ,5

12,5

37 ,5

15

37,5

37,5

12,5 Réservation 15 x 15 cm

Rang impair

Rang pair

Rang impair

Brique à 135°

Rang pair

L’appareillage est réalisé avec 2 briques à 135°, l’une utilisée entière, l’autre découpée en 2 parties.

82

Solutions Mur Monomur Porotherm R37 et Biomur R37

Ouvertures Menuiserie en TABLEAU avec brique Tableau-Ebrasement Cotes brutes Ebrasement

Coupe verticale

25 MONOMUR 20 37,5

5,5

Linteau

12

4,5

17,5

7,5 Cotes brutes Linteau-Chaînage 18

Isolant 17

25 2,5

20

Tablette de finition Brique coupée sur chantier

17,5 37,5

Monobloc avec Tableau 20 cm.

▶ Monobloc avec tableau 20 cm

▶ Linteau-Chaînage avec tableau 20 cm

Linteau-Chaînage

Enduit extérieur

Enduit extérieur

Linteau chaînage Enduit extérieur

20

Enduit extérieur

Enduit intérieur

20

Linteau chaînage 20 cm

Enduit intérieur Enduit intérieur

Enduit intérieur

Menuiserie en TABLEAU avec brique Feuillure 12

▶ Monobloc avec tableau 12 cm

▶ Linteau-Chaînage avec tableau 12 cm Cotes brutes feuillure

Entrevous céramique

Cotes brutes feuillure

18

Poutrelle

Enduit extérieur

About

25

12

17

12

25 2,5

12

Isolant 37,5

6

25,5

25,5 37,5

Prélinteau type ST

▶ Prélinteau avec tableau 12 cm Enduit extérieur

Entrevous céramique About

Poutrelle

12

Isolant Enduit extérieur

Prélinteau type ST

Enduit intérieur

83

Enduit extérieur

Enduit intérieur

Enduit intérieur Enduit intérieur

Coulisse

Menuiserie au NU INTERIEUR

Linteau chaînage

▶ Caisson de V.R. avec tableau 33 cm

Enduit intérieur

Entrevous céramique

Enduit extérieur 2,5

Enduit extérieur

Enduit extérieur

Poutrelle

About Isolant

4,5 33

37,5

33

Enduit extérieur

Enduit intérieur

4,5

Enduit intérieur Isolant

Monomur

▶ Linteau-Chaînage avec tableau 33 cm

4,5

Prélinteau type ST

6

30

30

Enduit intérieur

Coulisse

brique plâtrière

Exemples d’utilisation des accessoires

Tableau d’ouverture avec brique Feuillure 12.

Raidisseur vertical en angle saillant ou rentrant. (réservation dans l’axe du mur).

Tête de plancher.

Chaînage horizontal.

Linteau avec Tableau-Ebrasement.

Linteau avec menuiserie au nu intérieur.

Linteau avec brique Feuillure 12.

Linteau avec prélinteau et briques de compensation.

Linteau pour volet roulant monobloc Linteau pour volet roulant monobloc avec brique Feuillure 12. avec brique Feuillure 12.

84

Solutions Mur Monomur Porotherm R37
