PORTFOLIO
WAGNER GUIMARÃES DE FREITAS
2024
WAGNER FREITAS
arquiteto e urbanista
(21) 98133-8473
wagnergdfreitas@gmail.com
linkedin.com/in/wagnergdfreitas
Nova Iguaçu - Vila Operária / RJ
Portfólio > bit.ly/wagner-portfolio
Olá, me chamo Wagner, sou arquiteto e urbanista, recém-formado pela Universidade Federal do Rio de Janeiro. Acredito que a arquitetura pode ser uma ferramenta de transformação social e ambiental, contribuindo para a melhoria da qualidade de vida das pessoas e do planeta.
Possuo interesse por temas como arquitetura bioclimática, conforto ambiental, metodologia BIM e legalização/regularização de imóveis.
Sou um profissional dedicado, organizado, detalhista, criativo e com boa capacidade de comunicação e integração em equipe. Assim, anseio por oportunidades de aprendizado e desenvolvimento profissional. SOBRE
SOFTWARES
AUTOCAD
Avançado
SKETCHUP
Avançado
ARCHICAD
Intermediário
REVIT
Básico
LAYOUT
Básico
RHINO 3D
Básico
VRAY
Básico
ENSCAPE
Básico
TWINMOTION
Básico
GRASSHOPPER
Básico
LADYBUG
Intermediário
HONEYBEE
Intermediário
QGIS
Intermediário
PHOTOSHOP
Avançado
ILLUSTRATOR
Avançado
INDESIGN
Avançado
PACOTE OFFICE
Intermediário
HABILIDADES DE PROJETO
Desenvolvimento de projetos arquitetônicos e de interiores nas etapas de estudo preliminar, anteprojeto e projeto legal; Desenvolvimento de projetos de detalhamento de marcenaria e marmoraria; Conhecimento básico sobre processo de projeto BIM.
GRADUAÇÃO EM ARQUITETURA E URBANISMO
Universidade Federal do Rio de Janeiro 2023
FORMAÇÃO ACADÊMICA EXPERIÊNCIA PROFISSIONAL
LAB. ESPAÇO SAÚDE - PROARQ (UFRJ)
Estagiário - 10/2022 01/2023
> Realização de levantamento de medidas in loco;
> Desenvolvimento de projetos de arquitetura institucional nas etapas de estudo preliminar e anteprojeto;
> Elaboração de estudo de insolação e apresentações diversas;
> Realização de modelagem de maquete eletrônica.
STUDIO GUIA
Estagiário - 12/2021 - 02/2022
> Desenvolvimento de projetos de arquitetura residencial nas etapas de estudo preliminar e anteprojeto;
> Desenvolvimento de detalhamentos de marcenaria e marmoraria;
> Modelagem de maquetes eletrônicas.
MARCOS SOARES ARQUITETURA
Estagiário - 02/2021 - 08/2021
> Realização de levantamento de medidas in loco;
> Desenvolvimento de projetos de arquitetura residencial e comercial nas etapas de estudo preliminar, anteprojeto e projeto legal;
> Desenvolvimento de detalhamentos de marcenaria e marmoraria;
> Elaboração de projetos legais com o intuito de licenciamento em prefeitura;
> Aprovação de projeto na prefeitura;
> Modelagem de maquetes eletrônicas;
> Renderização de imagens em 3D.
ETU - ESCRITÓRIO TÉCNICO (UFRJ)
Estagiário - 07/2020 - 01/2021
> Desenvolvimento de projetos de segurança contra incêndio e pânico: Plantas de emergência incluindo rota de fuga, equipamentos e ponto de encontro.
COMPETÊNCIAS
Dedicado, organizado, detalhista, criativo, boa comunicação, integração em equipe.
ÍNDICE 12 EDIFÍCIO CARIBOCA CAFÉ 18 08 VILA RESIDENCIAL REFÚGIO 04 24 AP. 306
32 CASA DA RUA ROSAS
CLÍNICA DE ESTÉTICA 44 CASA PROTÓTIPO CURRÍCULO
38
refúgio
Dados gerais
Tipo de projeto:
Acadêmico (Concepção da Forma Arquitetônica 2)
Localização
Cidade Universitária, Rio de Janeiro - RJ
Resumo
Ano: 2016
Softwares:
Archicad (desenhos técnicos / modelo 3D)
Twinmotion (render)
Photoshop (humanização)

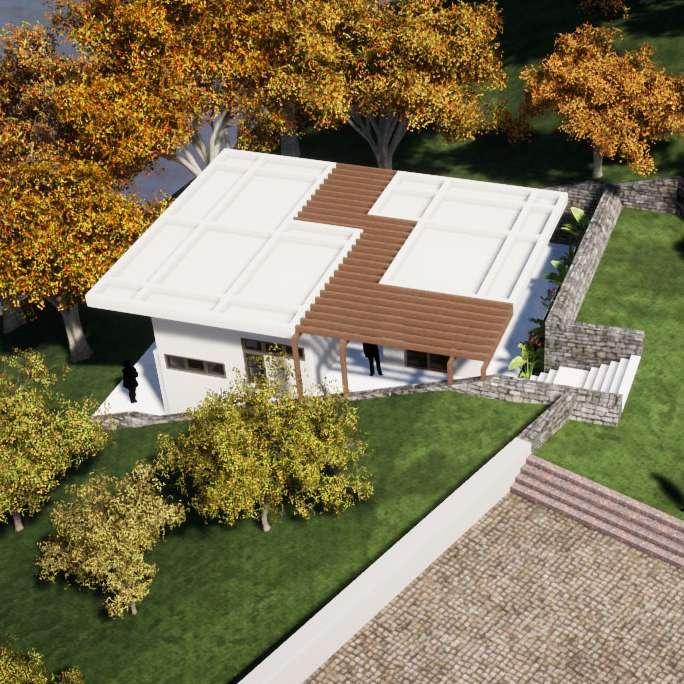

Propõe-se a criação de um refúgio cujo objetivo principal é o de servir de alojamento temporário para um professor visitante. O programa inclui atelier, quarto, sala, cozinha e banheiros e uma praça pública na entrada do terreno.
Buscou-se esconder a edificação, de forma a haver o mínimo de contato visual entre as áreas internas do lote e a rua, remetendo a uma sensação de aconchego.

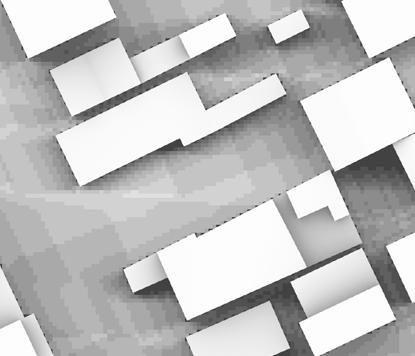

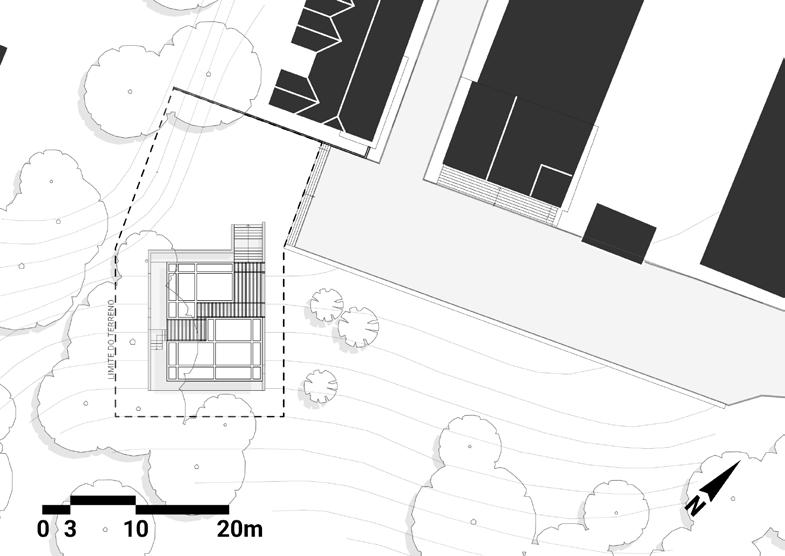

> IMPLANTAÇÃO > PLANTA BAIXA
5 4
7 6

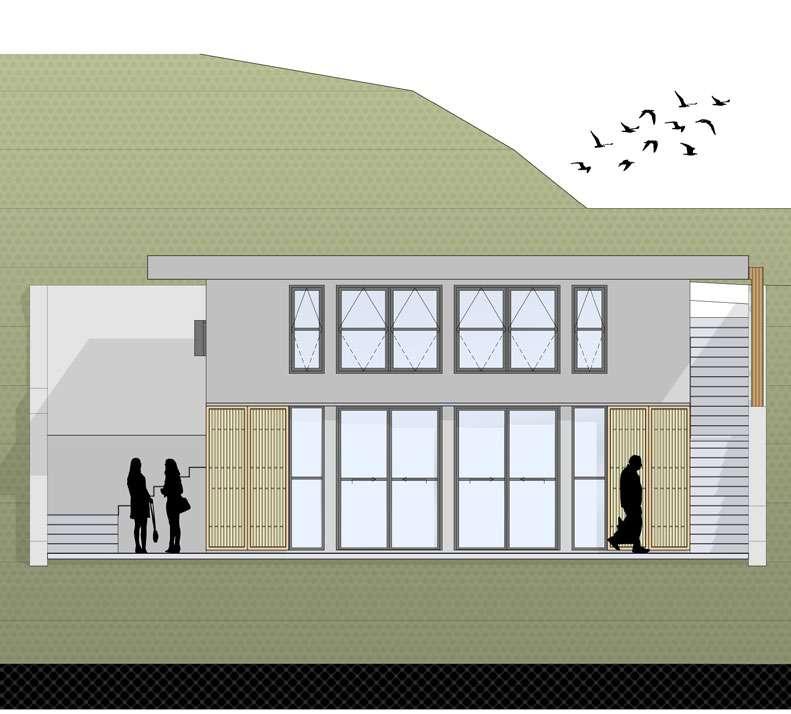

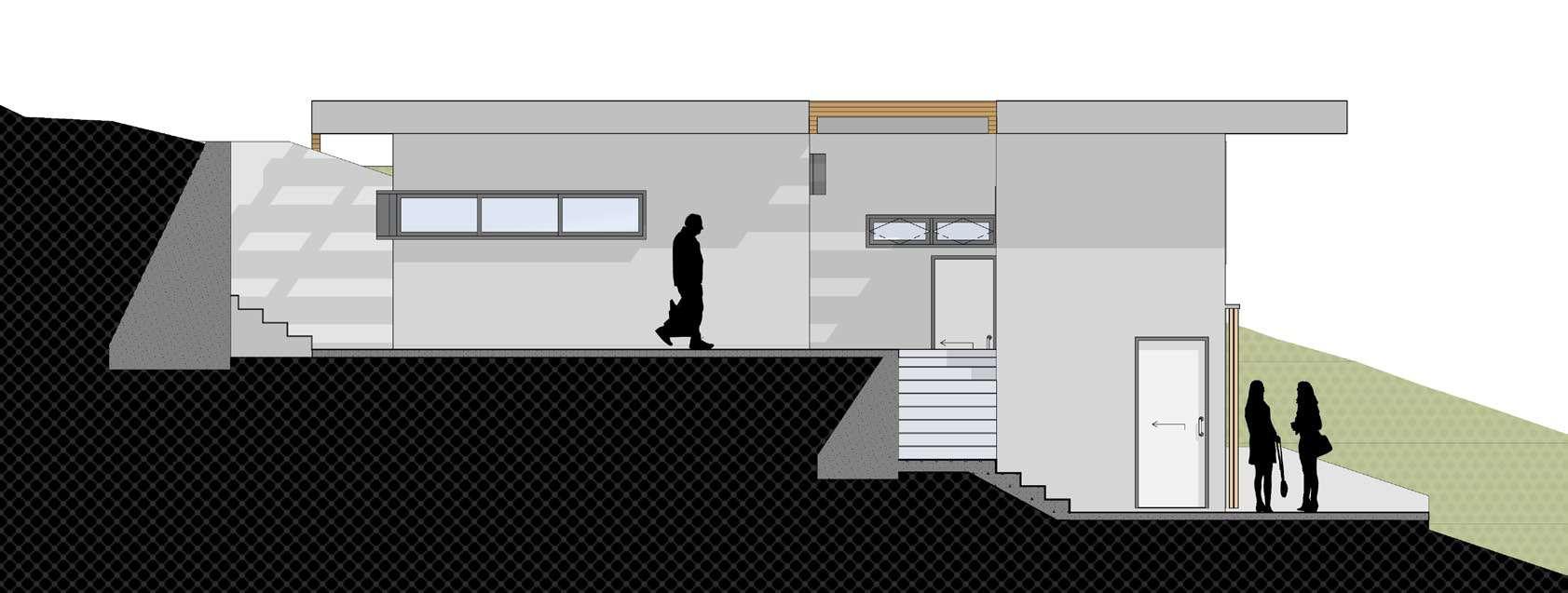

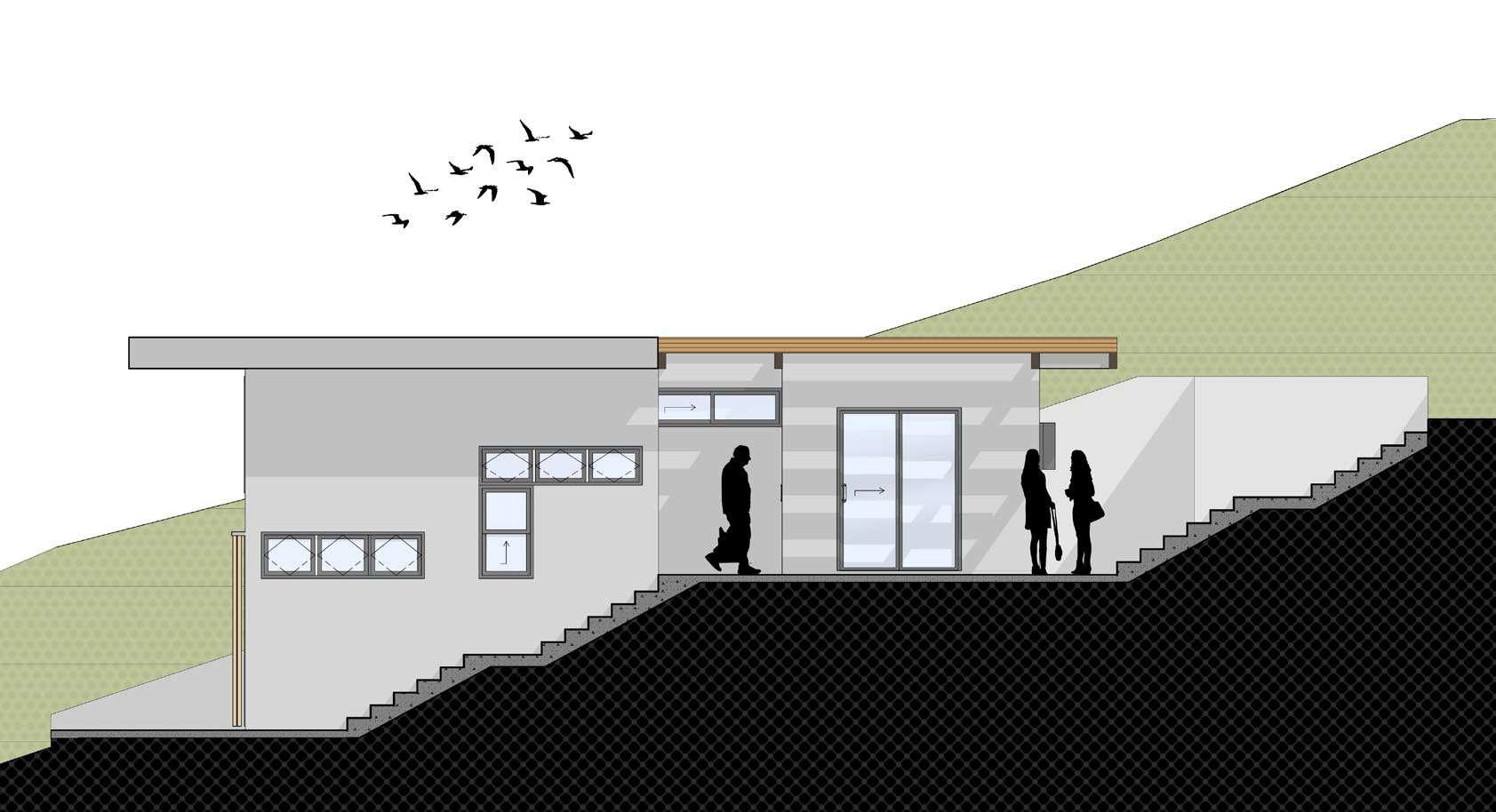

FACHADA NORDESTE < > FACHADA SUDOESTE
Dados gerais
Tipo de projeto:
Acadêmico (Projeto de Arquitetura I)
Localização
Cidade Universitária, Rio de Janeiro - RJ
Ano: 2017
Softwares: Archicad (desenhos técnicos / modelo 3D)
Twinmotion (render)
Photoshop (humanização)
Resumo
O projeto tem como proposta a criação de habitações populares utilizando a tipologia de casas geminadas. Inspirado no ambiente das vilas cariocas, propõe-se a construção de 16 unidades habitacionais.
Buscou-se o maior aproveitamento possível do terreno, levando em consideração a acessibilidade dos usuários assim como aspectos de conforto ambiental tendo em vista um empreendimento durável, eficiente e de baixo custo.

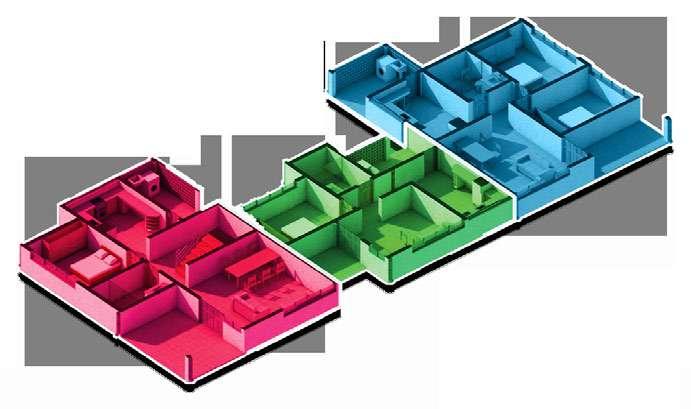

UNIDADE 1 (1 quarto)
UNIDADE 2 (2 quartos)
UNIDADE 3 (3 quartos)

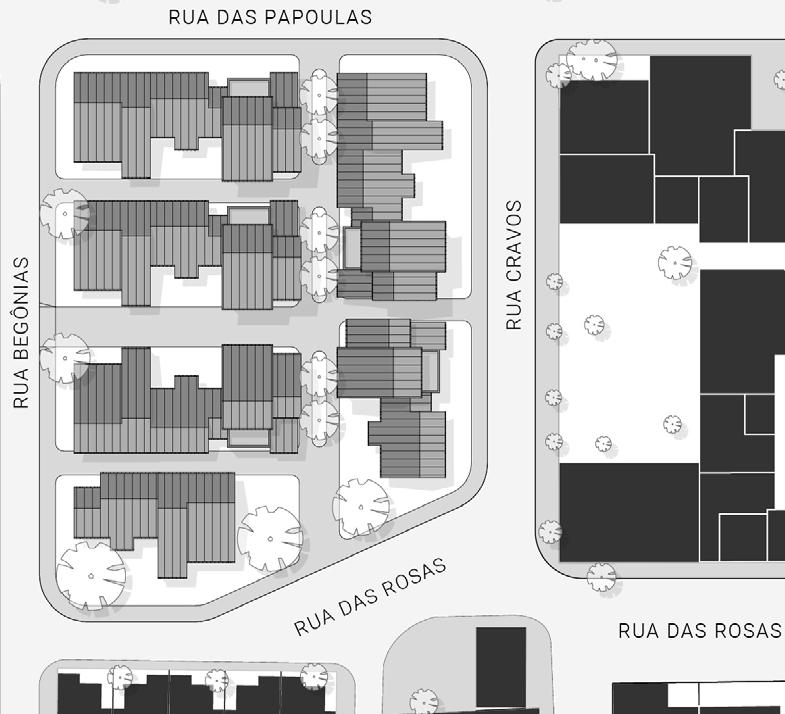

> IMPLANTAÇÃO
9 8
vila residencial

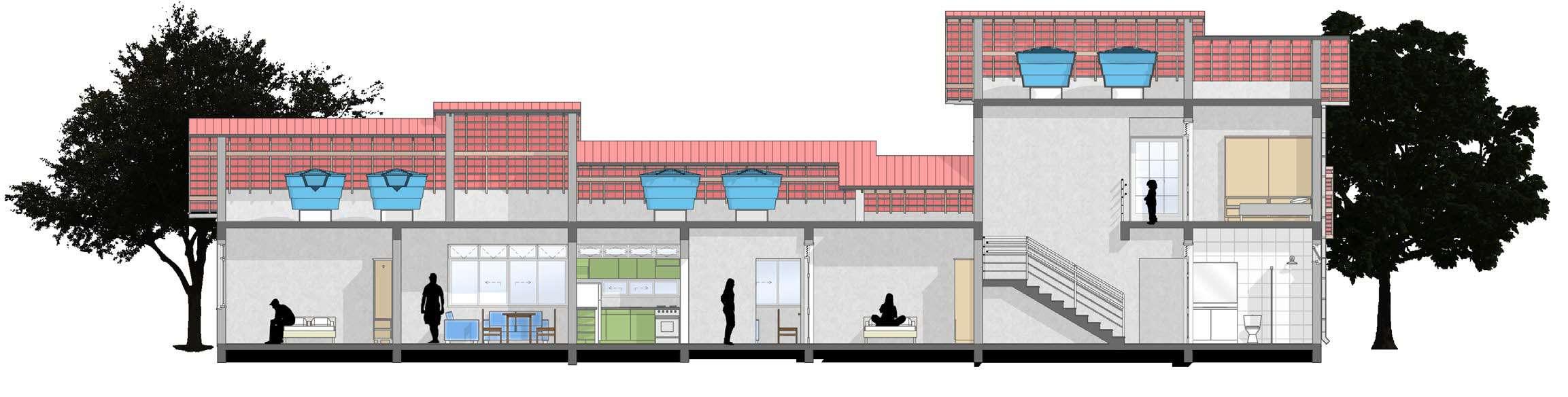

> CORTE BB > CORTE AA
> PLANTA BAIXA - PAV. INFERIOR
11 10
> PLANTA BAIXA - PAV. SUPERIOR
edifício cariboca
Dados gerais
Tipo de projeto:
Acadêmico (Atelier Integrado I)
Localização
Tijuca, Rio de Janeiro - RJ
Ano: 2018
Softwares:
Archicad (desenhos técnicos / 3D / render)
Photoshop (humanização)
Resumo
O projeto se trata de um edifício de uso misto voltado à habitação e trabalho com programa composto por lojas no térreo, um espaço de co-working, unidades mistas hab/trab e de habitação, além de 3 espaços livres localizados no subsolo, térreo e primeiro pavimento.
Buscou-se criar no interior do lote uma ambiência agradável, se contrapondo a agitação da rua. Através de um pátio central pretende-se promover a interação interpessoal e a realização de eventos.
Unidade Acessível

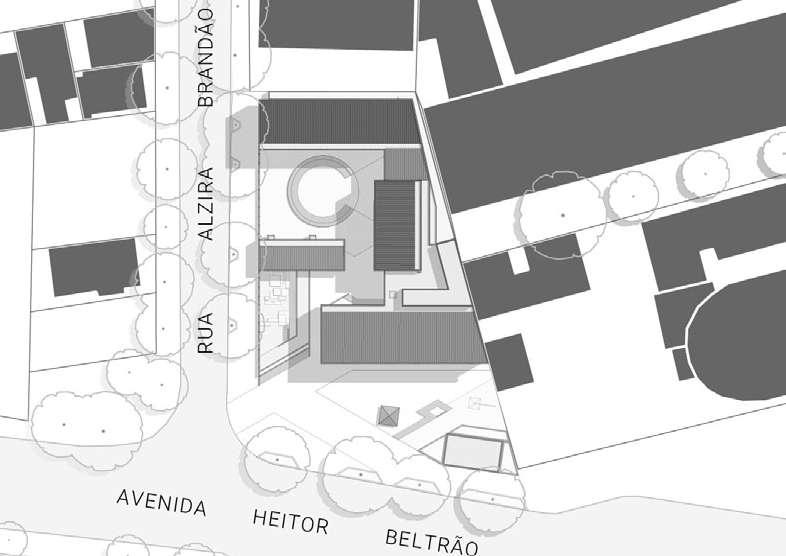

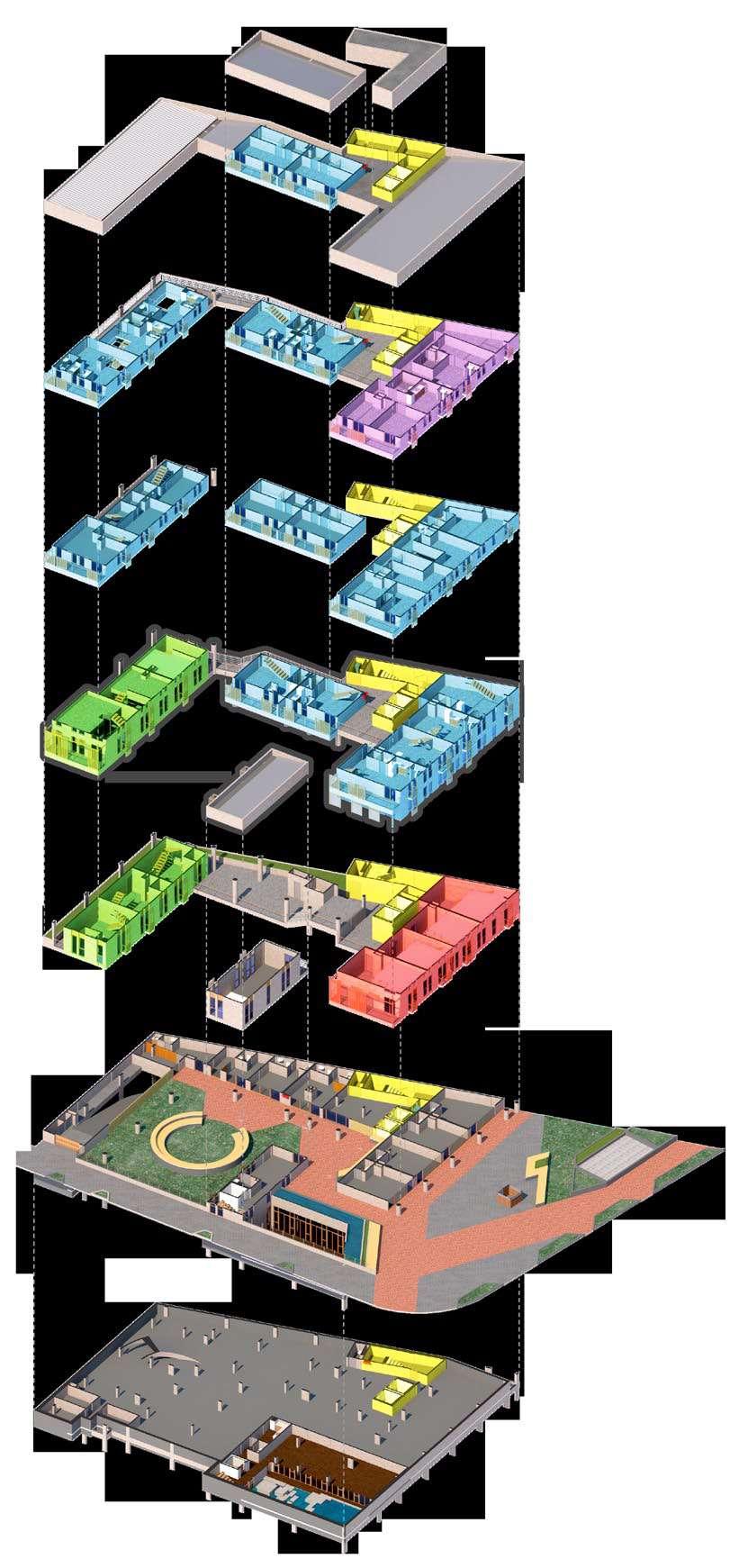

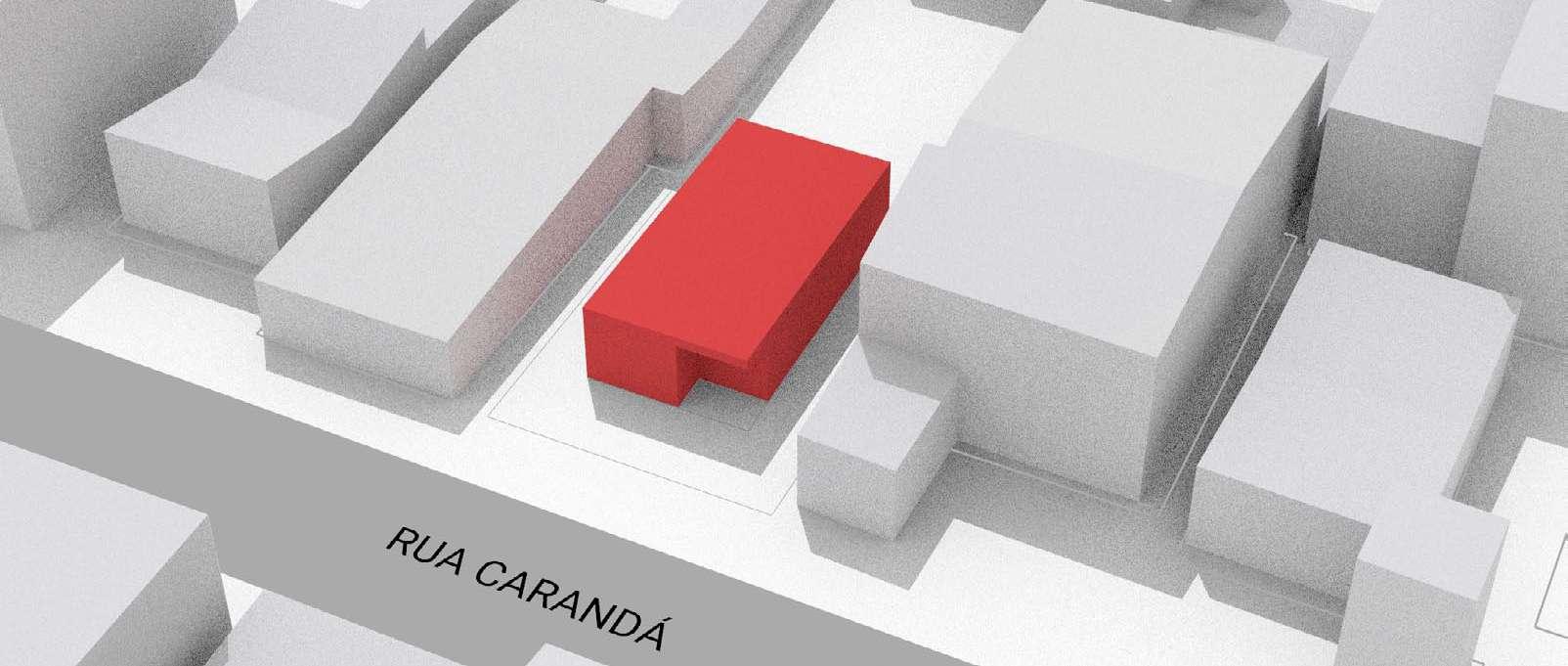

TÉRREO 1ºPAVIMENTO 2ºPAVIMENTO 3ºPAVIMENTO 4ºPAVIMENTO 5ºPAVIMENTO SUBSOLO LEGENDA > IMPLANTAÇÃO
Circulação Vertical
Loft Triplex Duplex
13 12
TIPOS DE HABITAÇÃO
A proximidade entre a habitação e o trabalho possui como vantagem a flexibilidade de horários, assim, a partir do grau de proximidade classificou-se as unidades em três tipos:
Lofts - 46 m²
Unidades com mezanino
Duplex - 62,5 m²
Unidades separadas por um caminho na circulação comum do edifício
Triplex - 94 m²
Unidades com dois pavimentos + mezanino
>

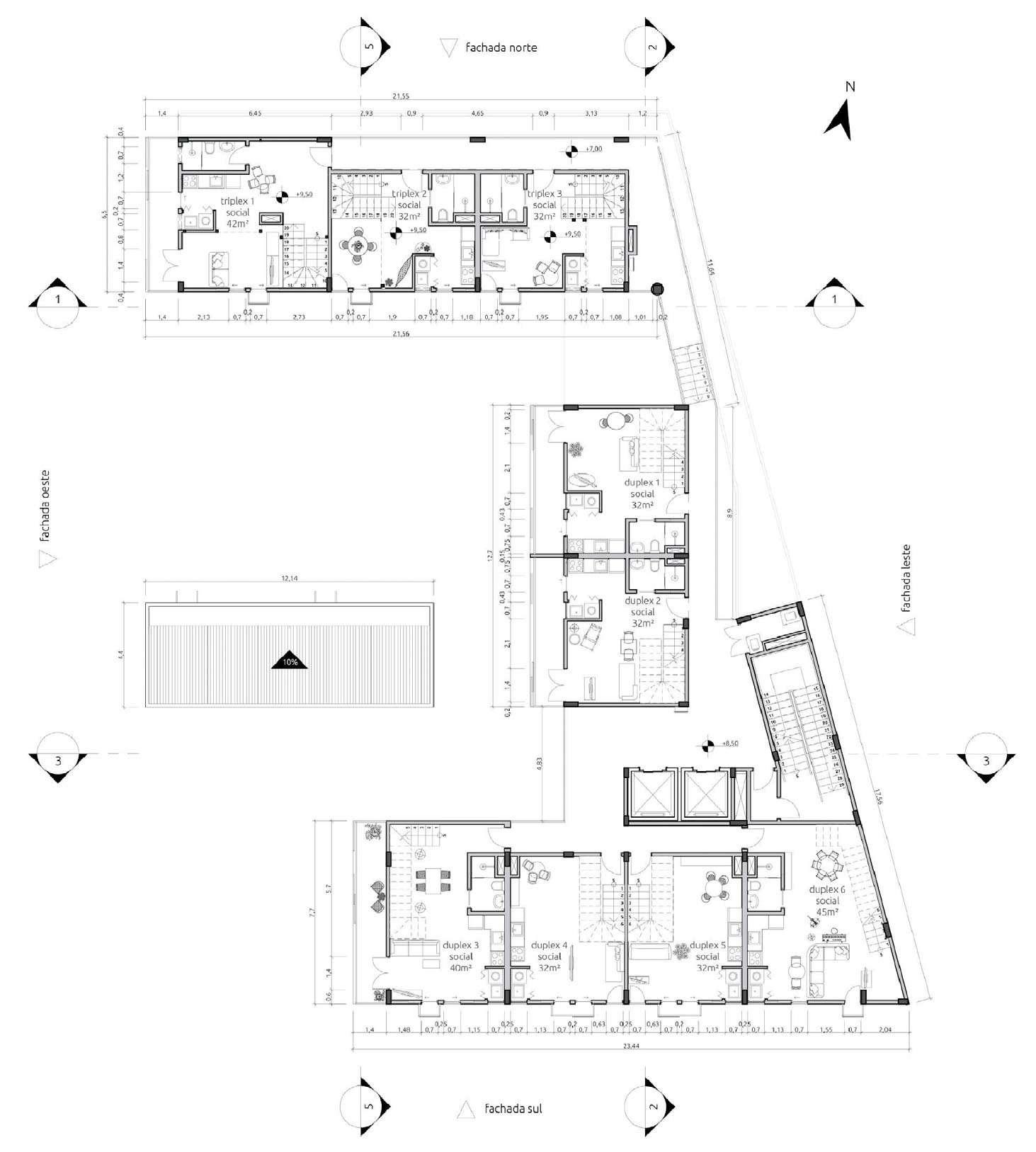

PLANTA
DO 2º PAVIMENTO

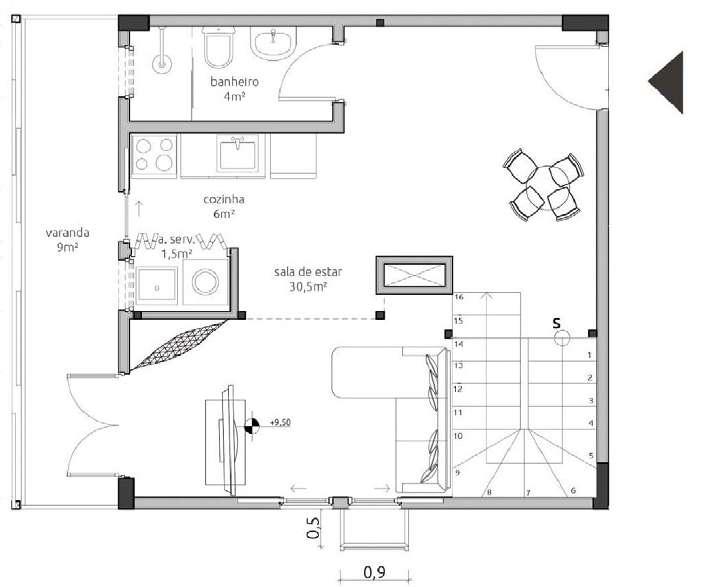

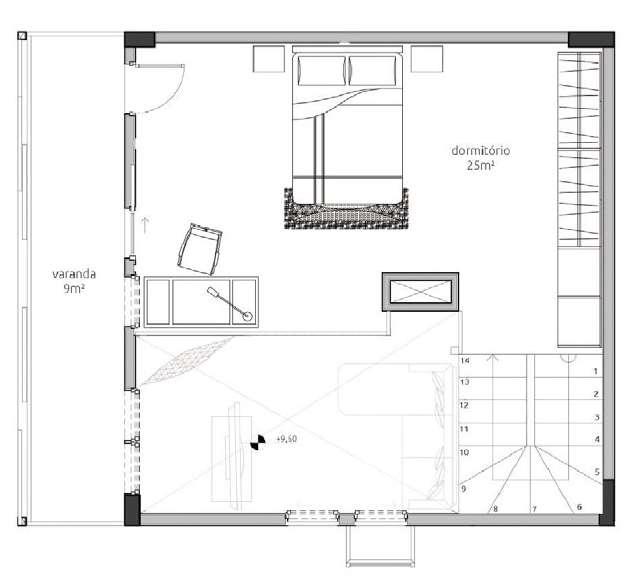

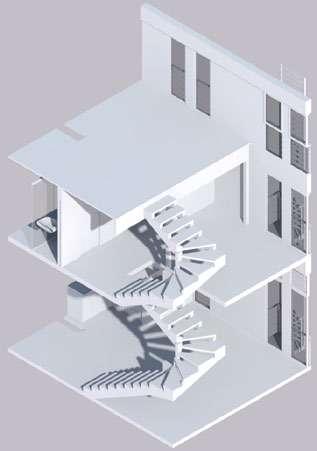

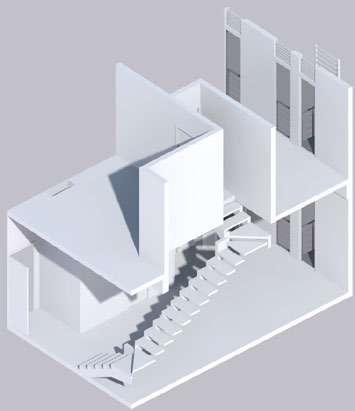

PLANTA AMPLIADA - UNIDADE TRIPLEX
> NÍVEL 1 > NÍVEL 2 > NÍVEL 3 (MEZANINO) 15 14

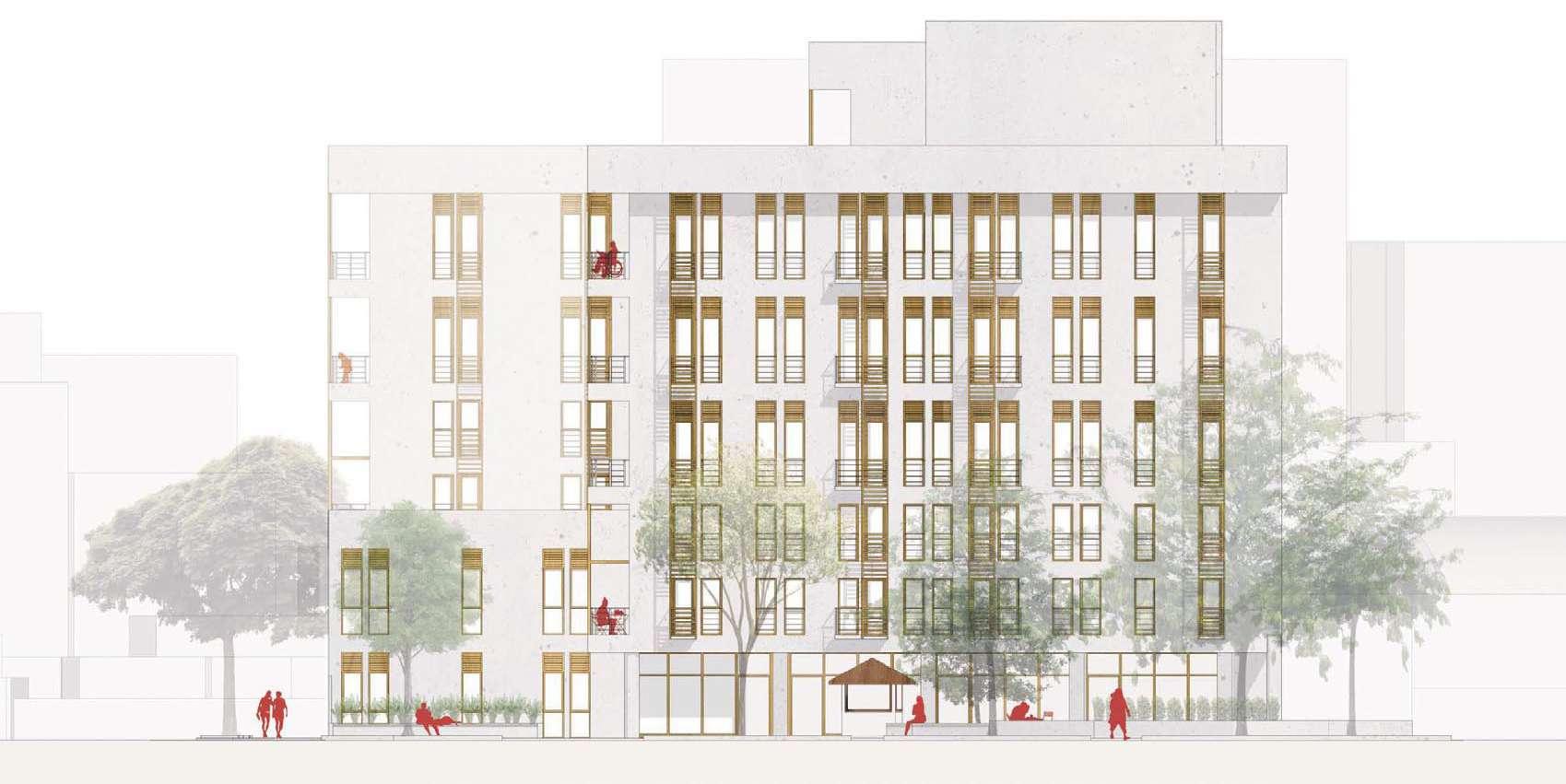

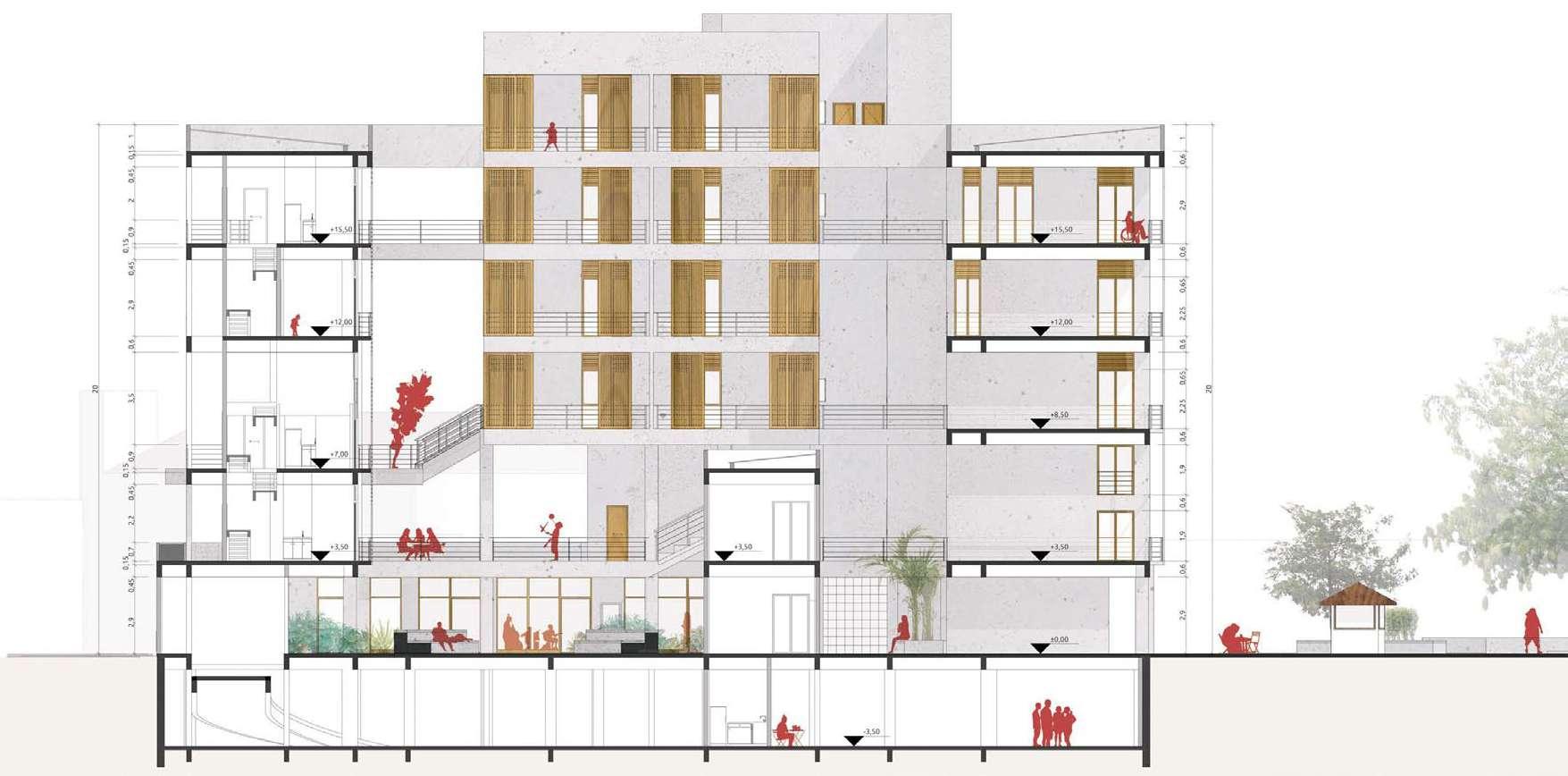

FACHADA SUL < > CORTE 5 17 16
nova cafeteria
Dados gerais
Tipo de projeto:
Acadêmico (Projeto de Interiores)
Localização
Rio de Janeiro - RJ
Ano: 2019
Softwares:
AutoCAD (desenhos técnicos)
SketchUp (Modelo 3D)
V-Ray (render)
Resumo
Projeto fictício com a proposta da reforma de uma loja de shopping visando a criação de uma cafeteria.
Buscou-se inspiração principalmente em na decoração estilo industrial, utilizando-se materiais como aço, tijolo aparente e cimento.

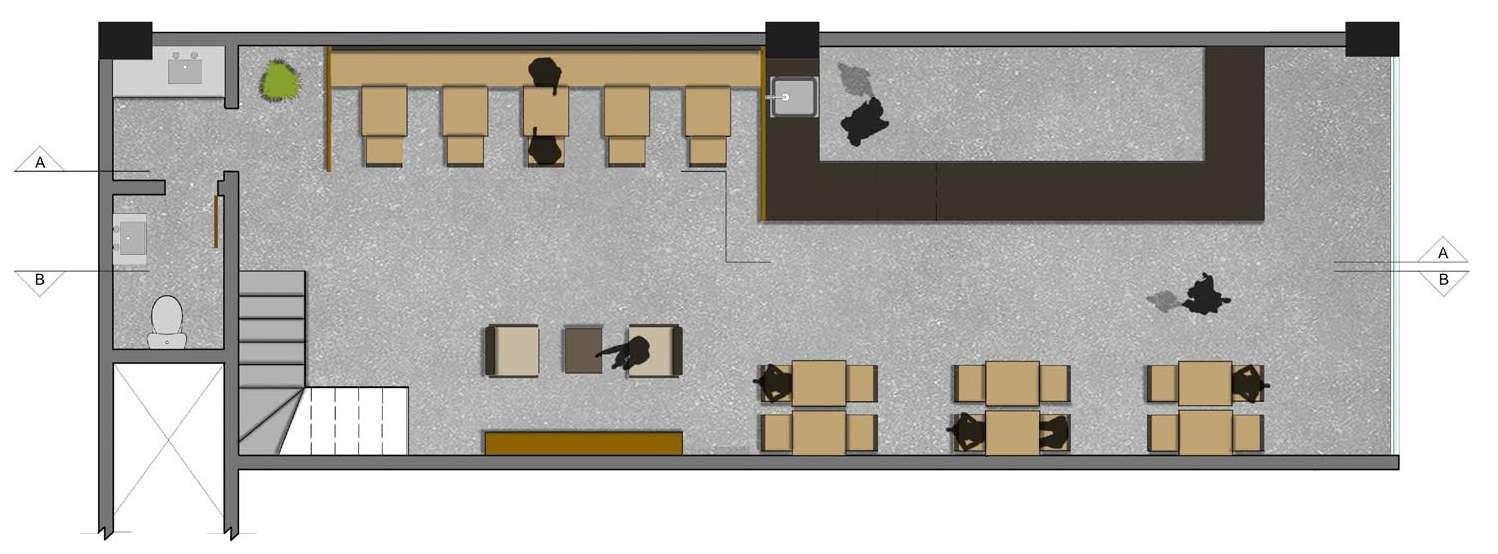

> PLANTA BAIXA - TÉRREO

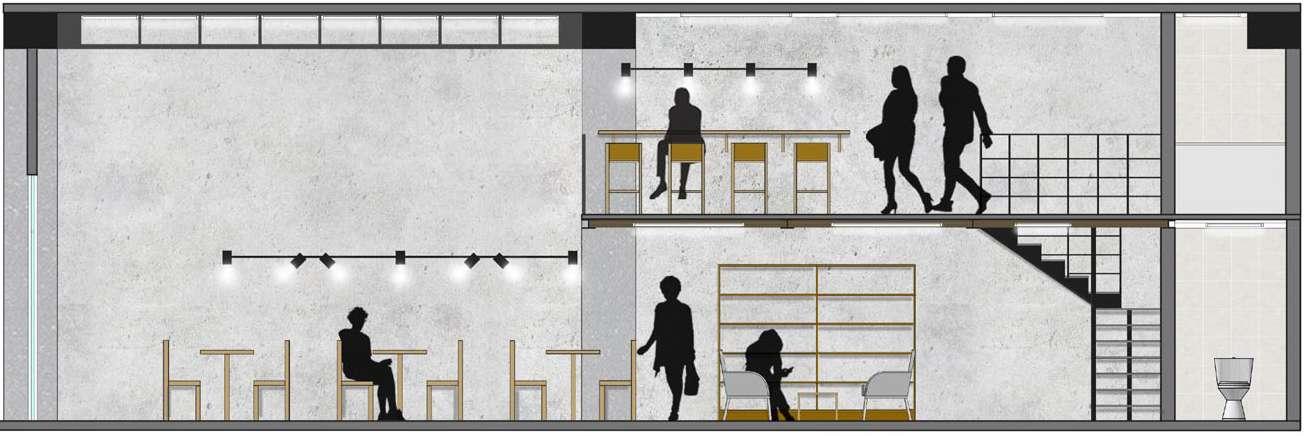

CORTE BB

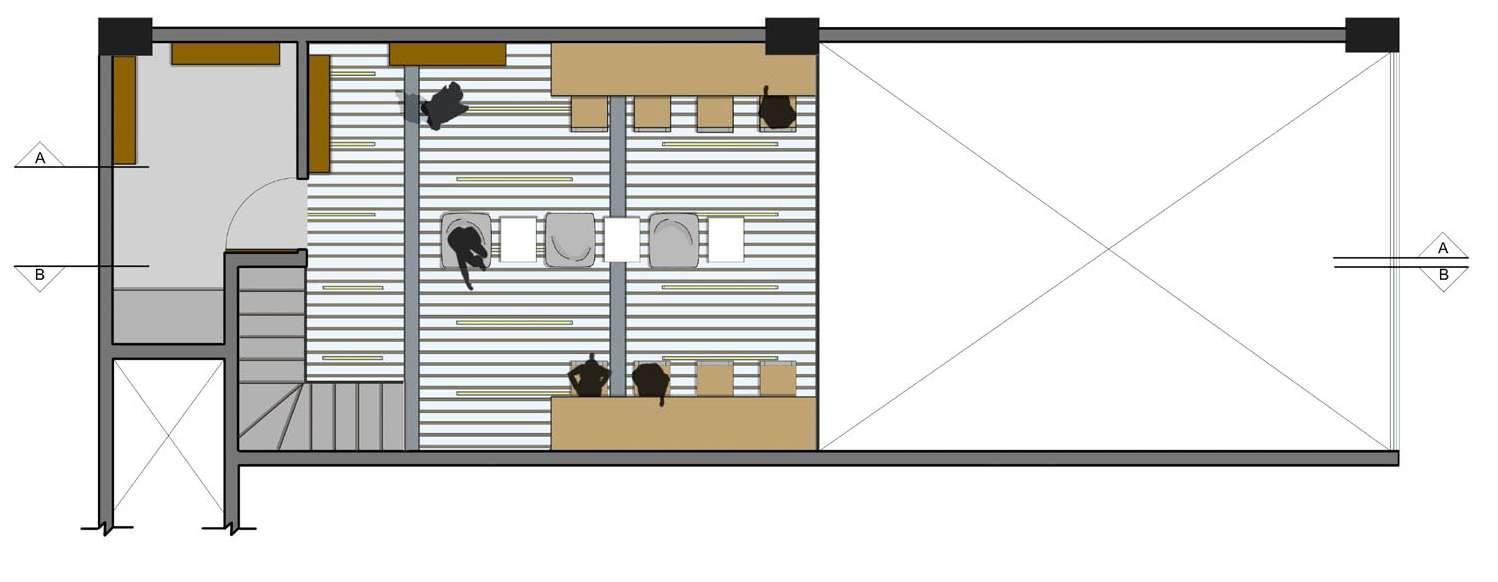

> PLANTA BAIXA - MEZANINO
>
19 18

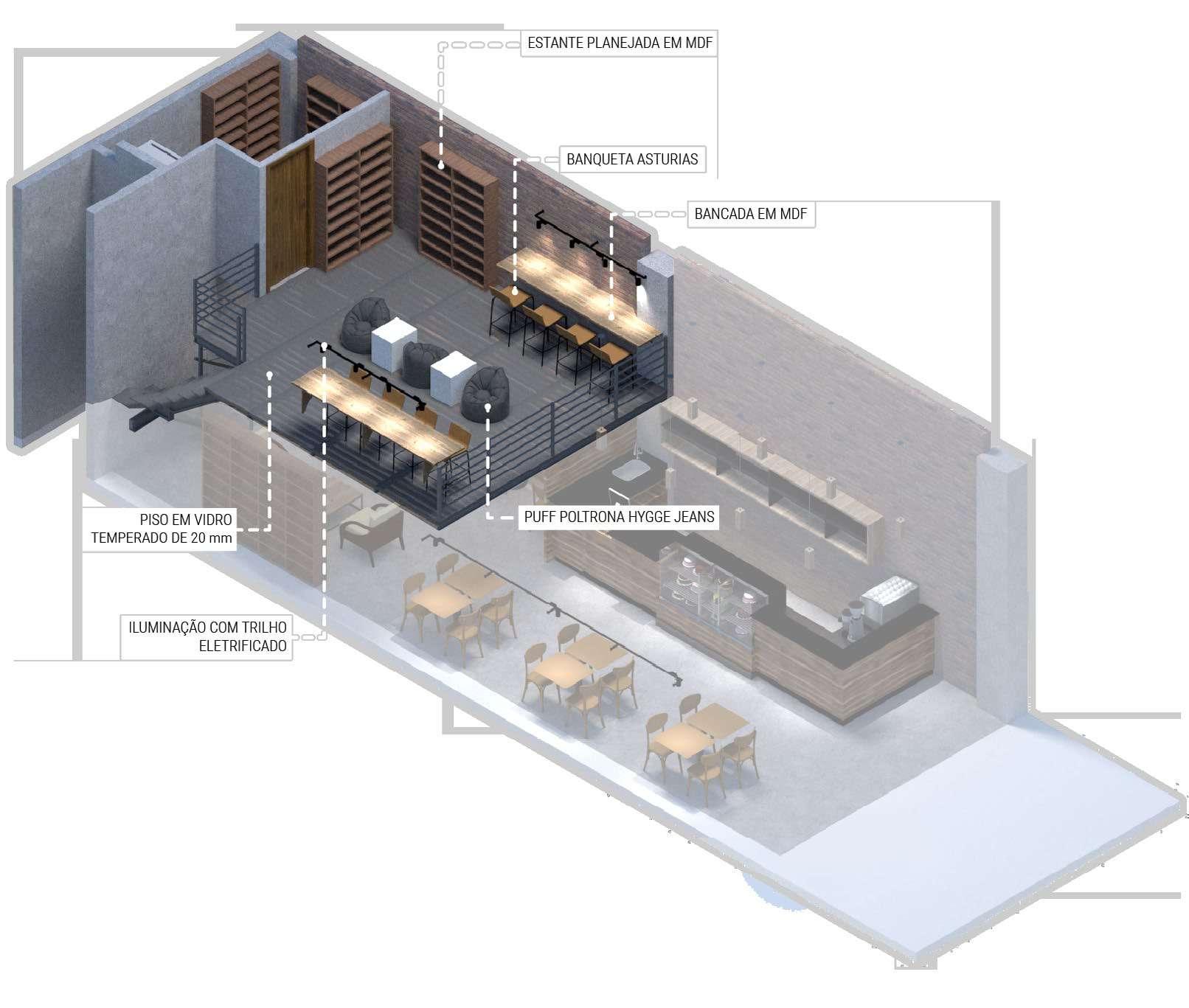

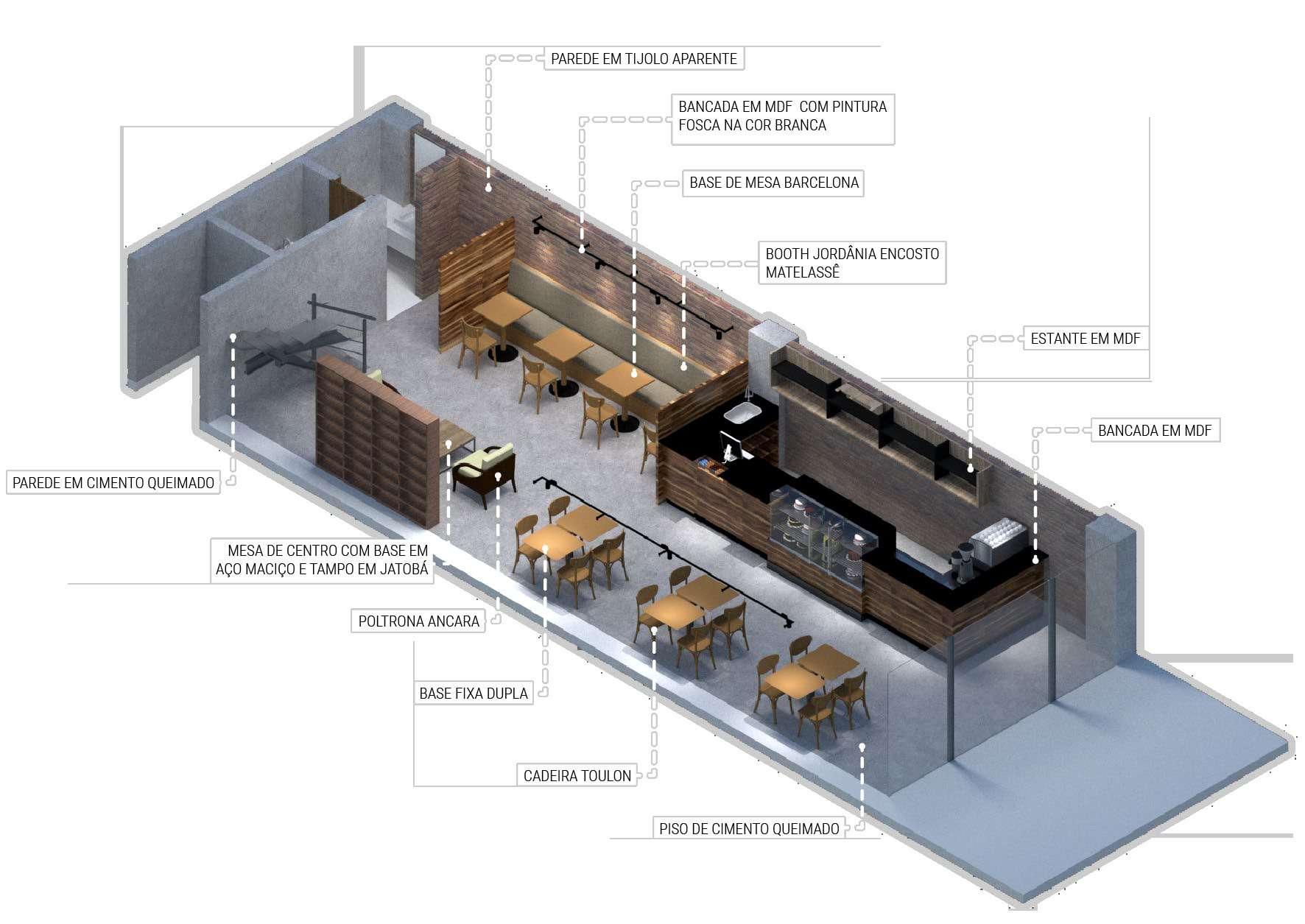

PERSPECTIVA ISOMÉTRICA - TÉRREO <
21 20
PERSPECTIVA ISOMÉTRICA - MEZANINO <
23 22
apartamento 306
Dados gerais
Tipo de projeto:
Acadêmico (Projeto Executivo)
Localização
Engo. da Rainha - Rio de Janeiro - RJ
Ano: 2021
Softwares:
AutoCAD (desenhos técnicos)
SketchUp (Modelo 3D)
V-Ray (render)
Resumo
Propõe-se a criação de um refúgio cujo objetivo principal é o de servir de alojamento temporário para um professor visitante. O programa inclui atelier, quarto, sala, cozinha e banheiros e uma praça pública na entrada do terreno.
Buscou-se esconder a edificação, de forma a haver o mínimo de contato visual entre as áreas internas do lote e a rua, remetendo a uma sensação de aconchego.

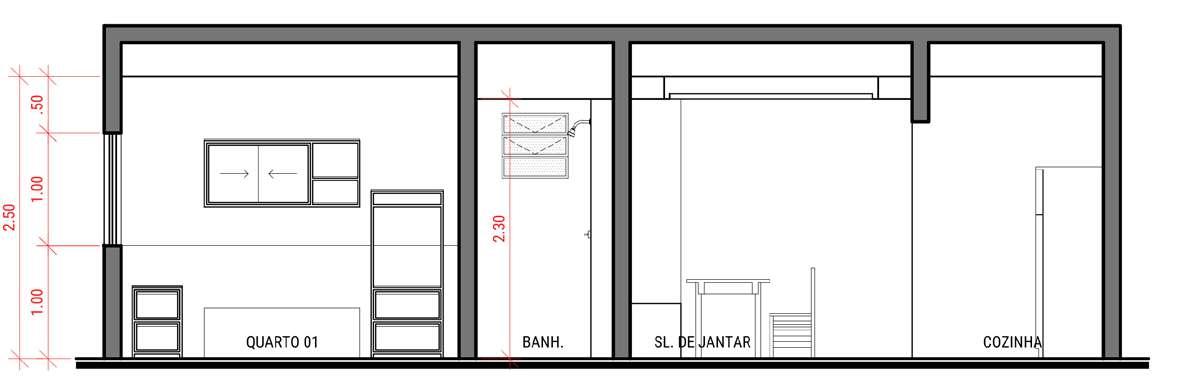

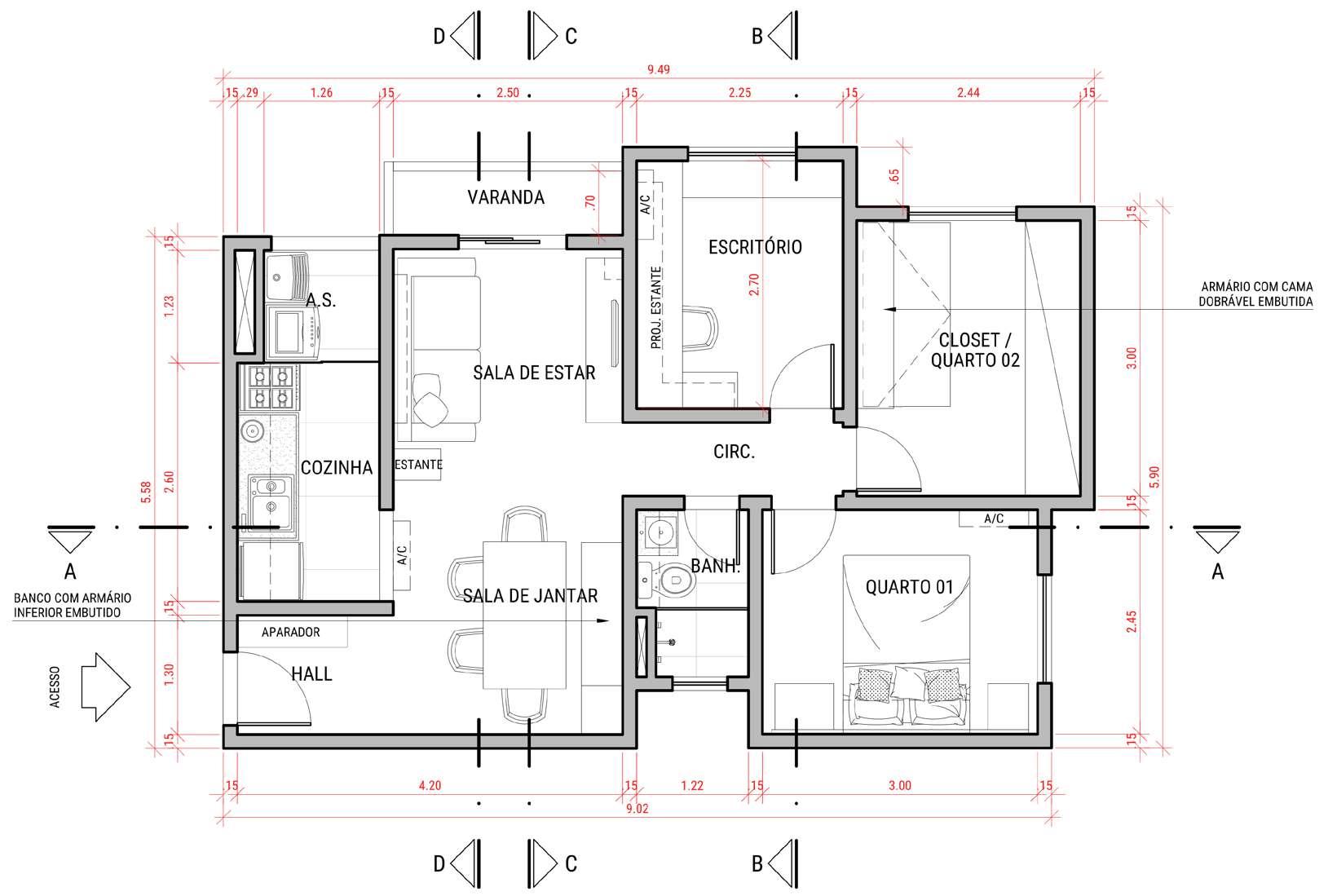

> CORTE AA > PLANTA BAIXA
25 24
> CORTE DD > CORTE EE > CORTE FF > CORTE AA > CORTE BB > CORTE CC

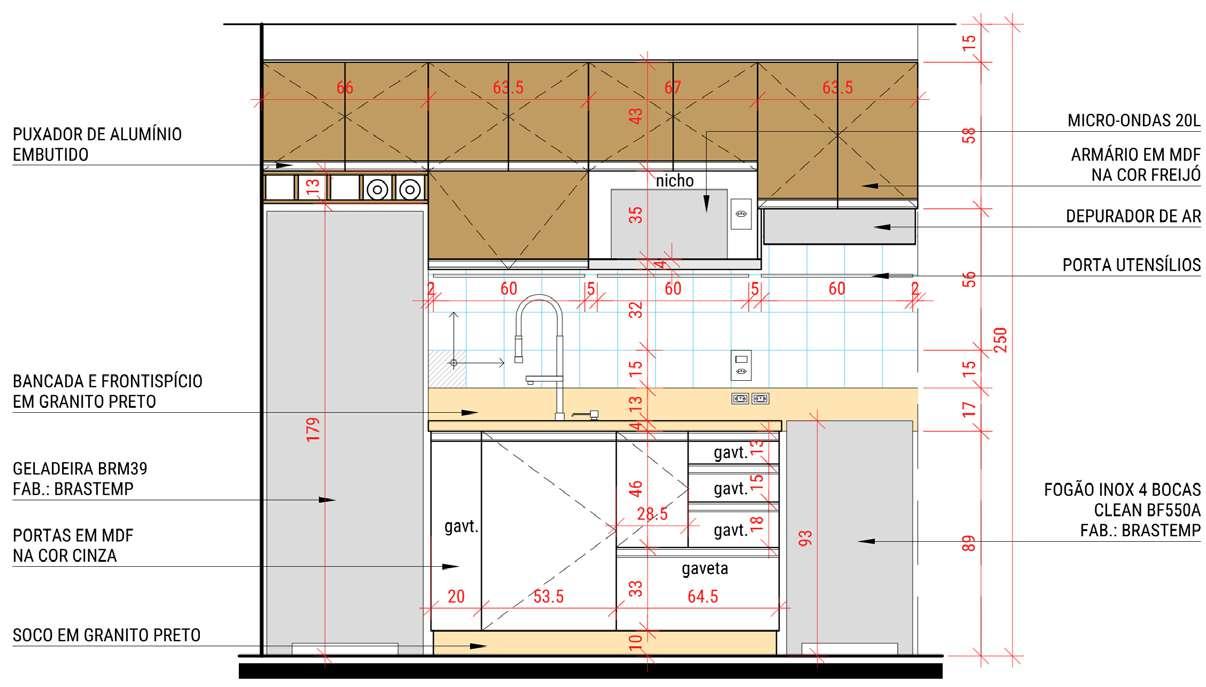

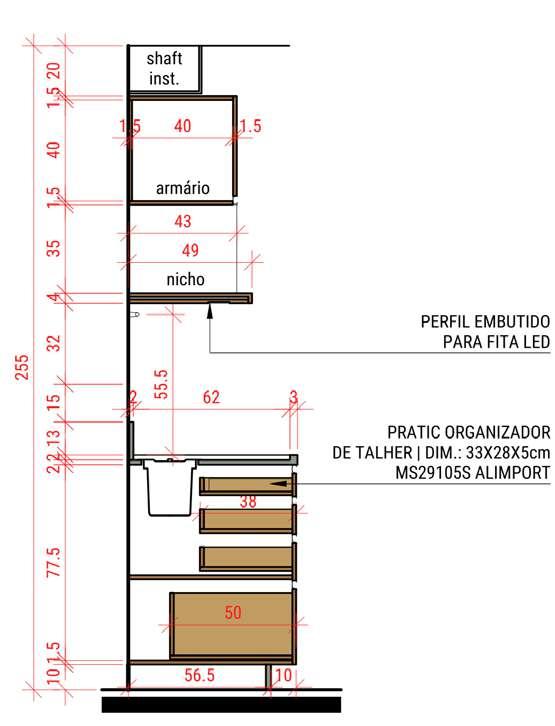

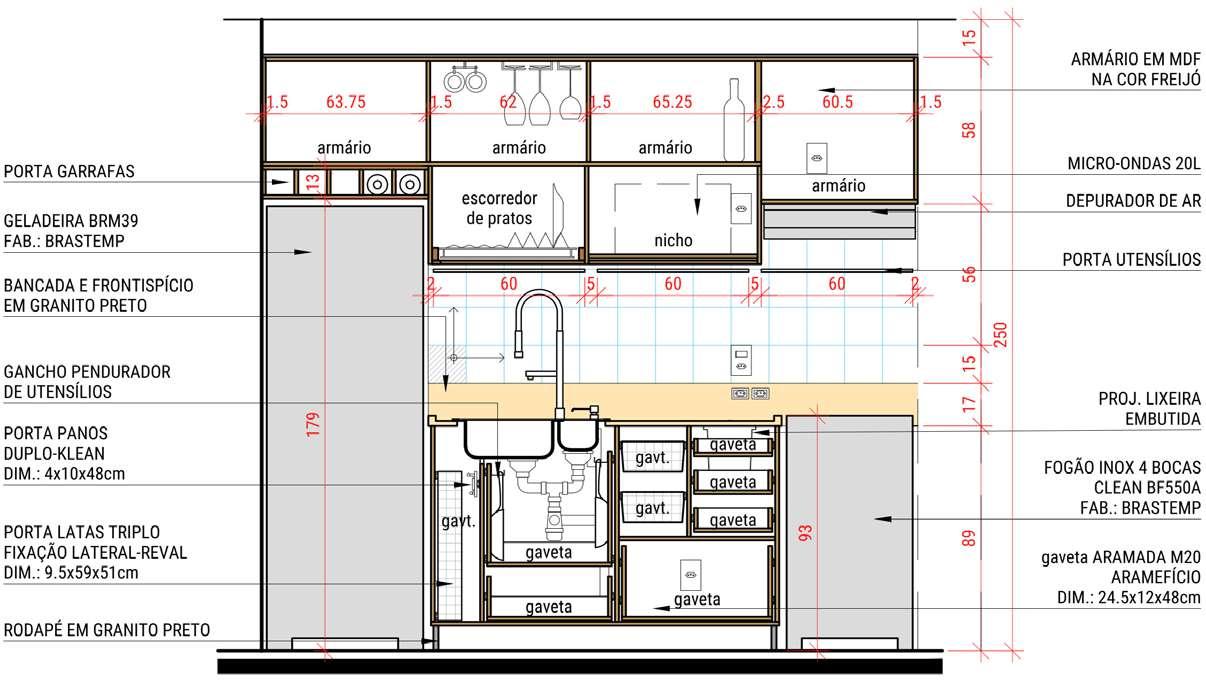

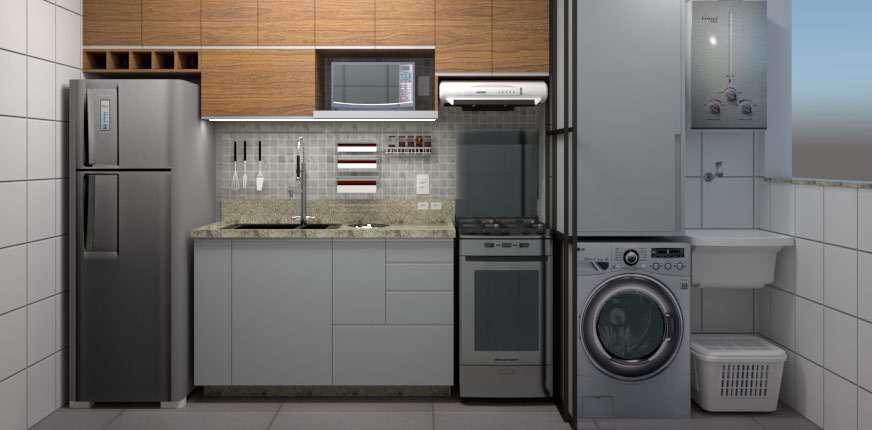

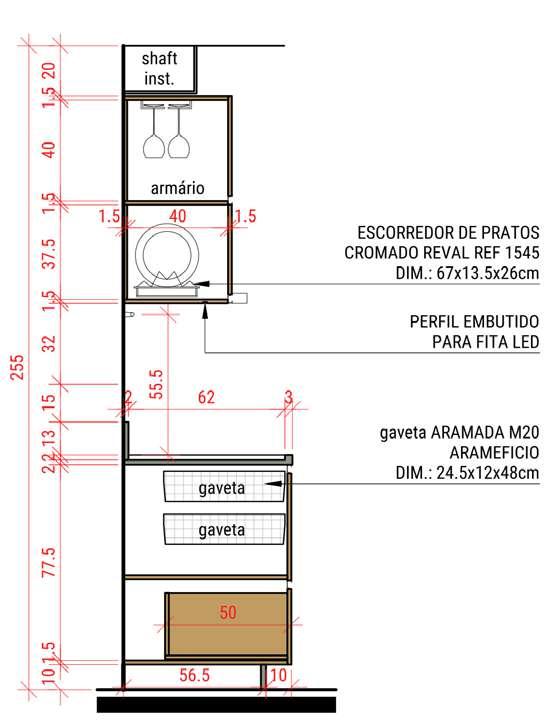

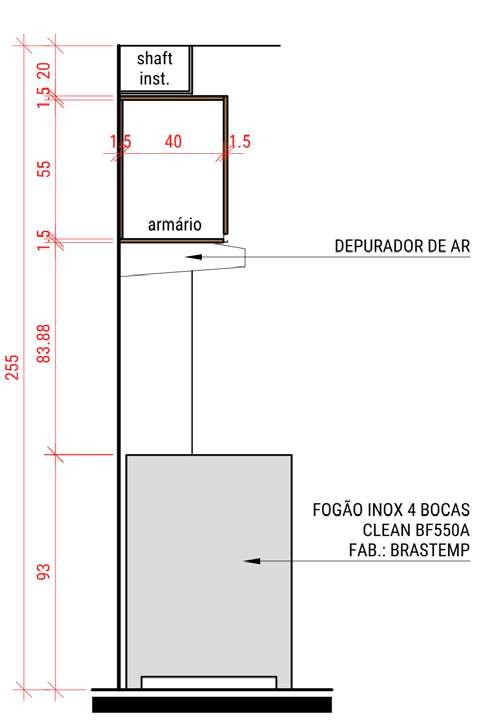

DETALHAMENTO COZINHA 27 26

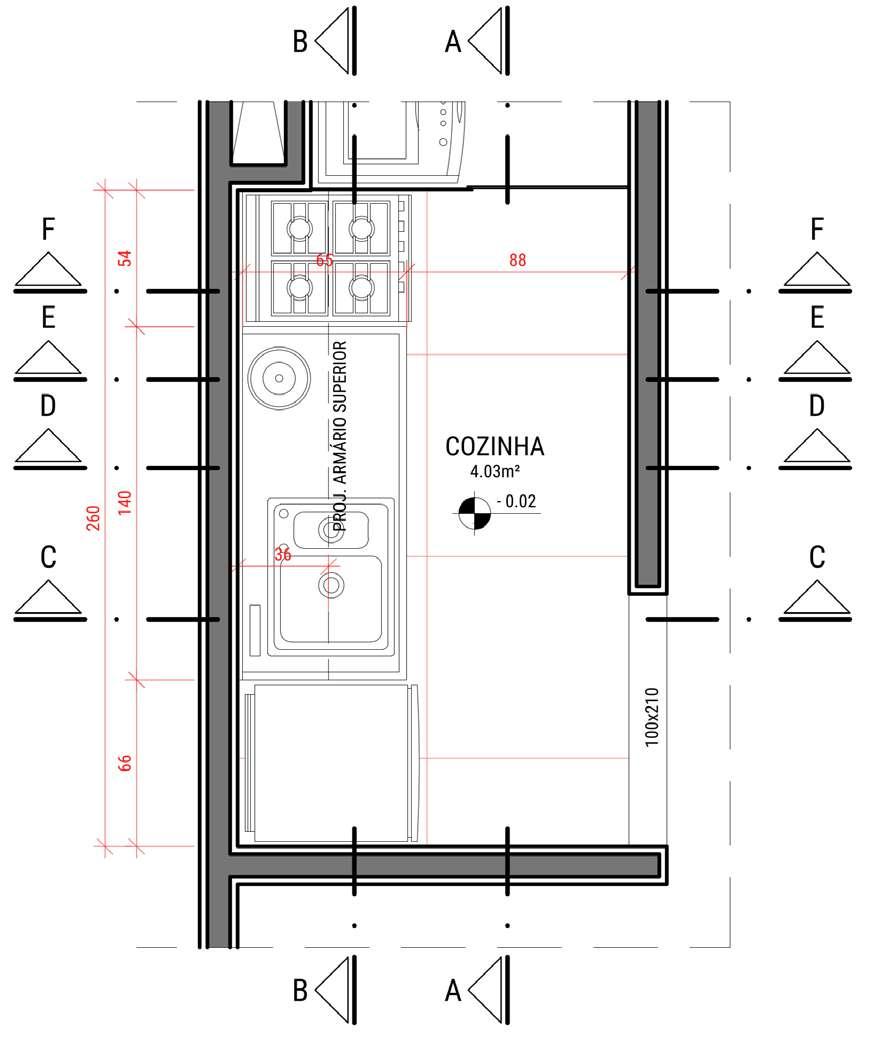

> PLANTA BAIXA - COZINHA
VISTA 04
>
02

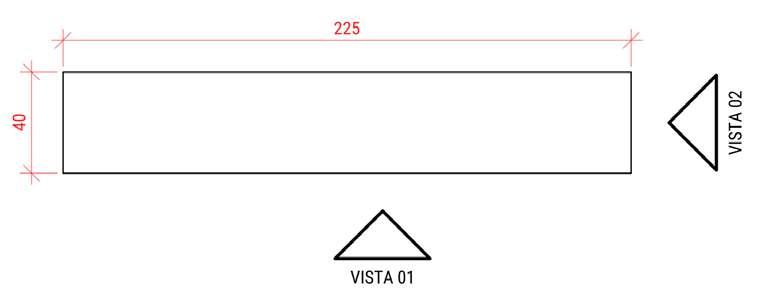

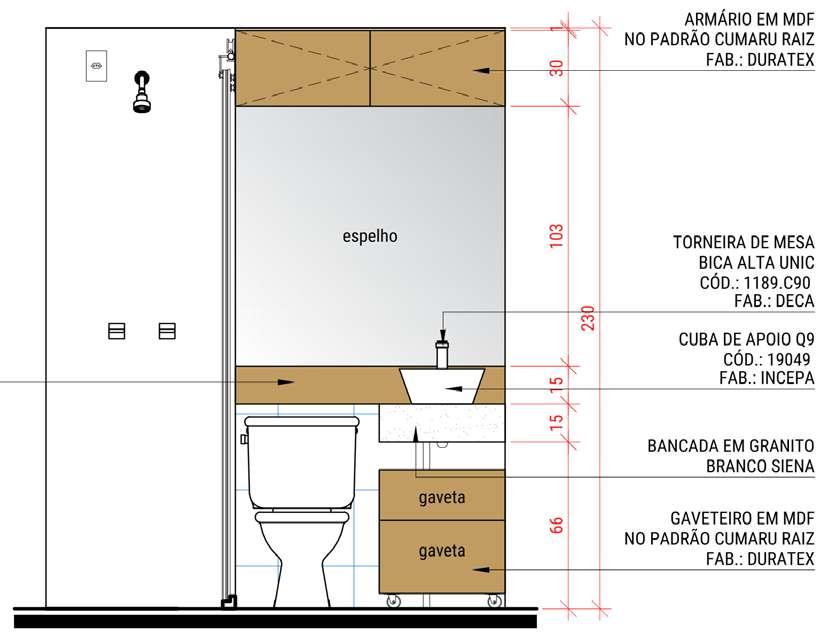

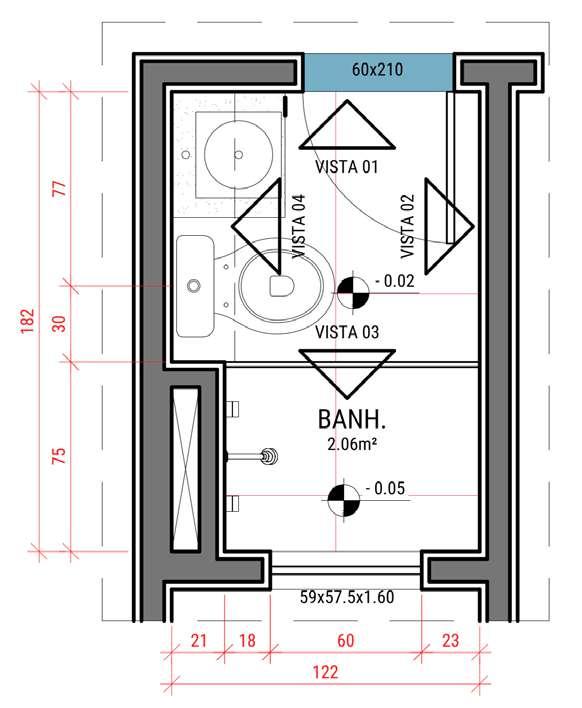

> PLANTA BAIXA - BANHEIRO > VISTA
01 > VISTA 01 > VISTA
> DET. CAVA 03
BANHEIRO
DE MARCENARIA
29 28

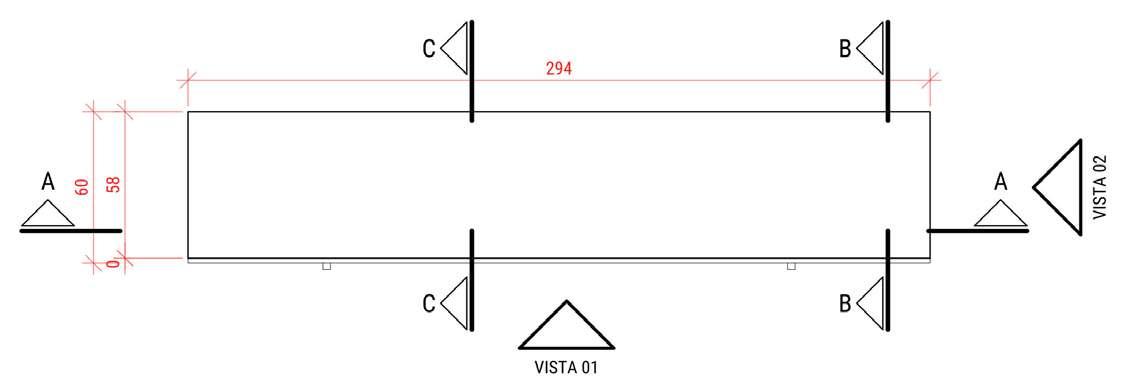

> PLANTA BAIXA
DETALHAMENTO
DET.

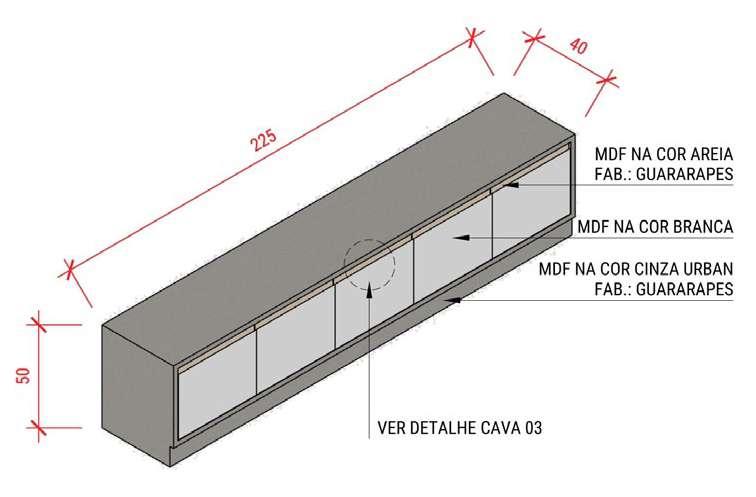

ARMÁRIO BAIXO (ESCRITÓRIO)

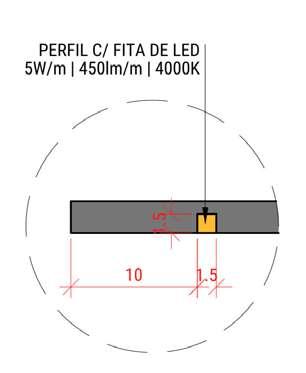

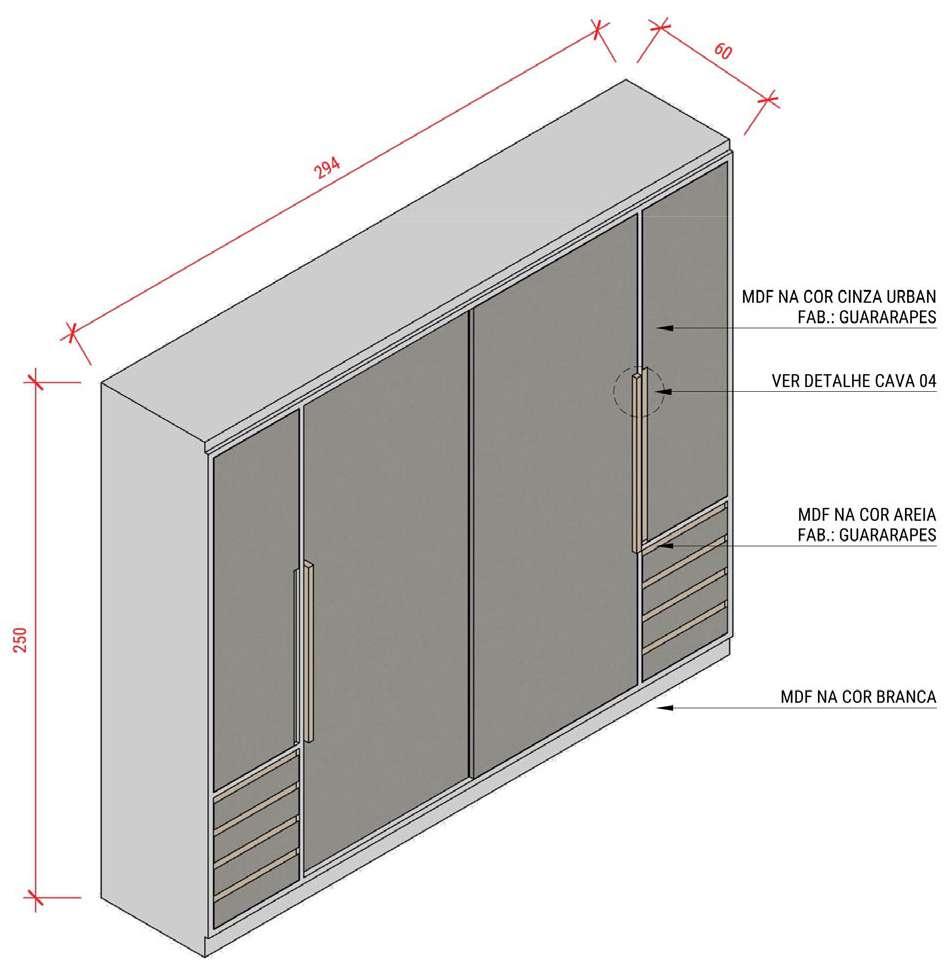

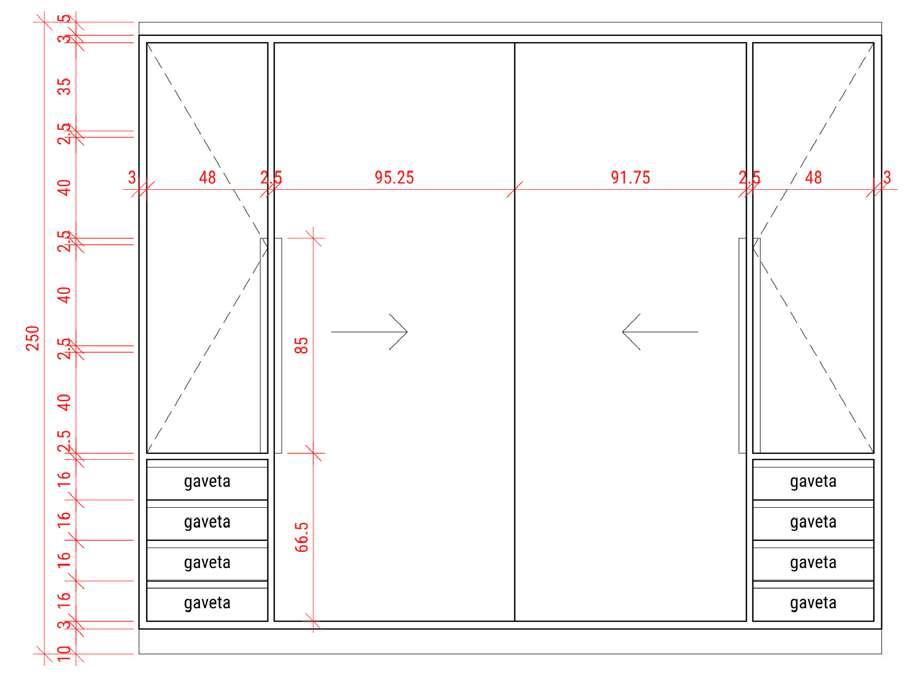

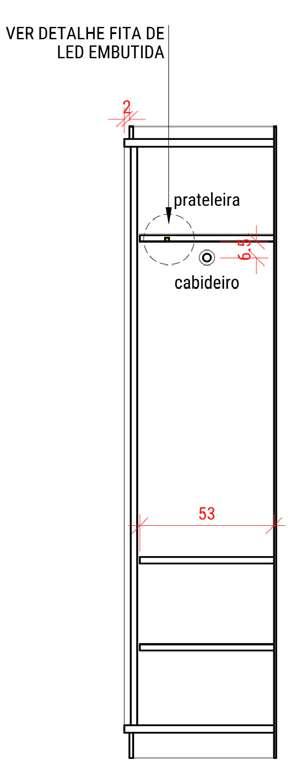

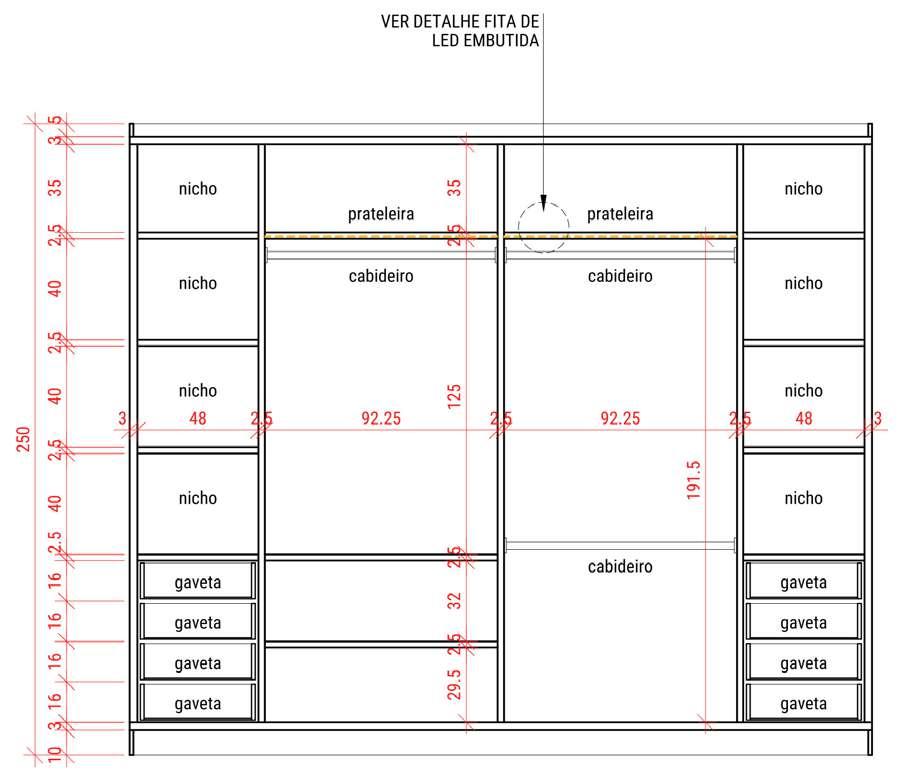

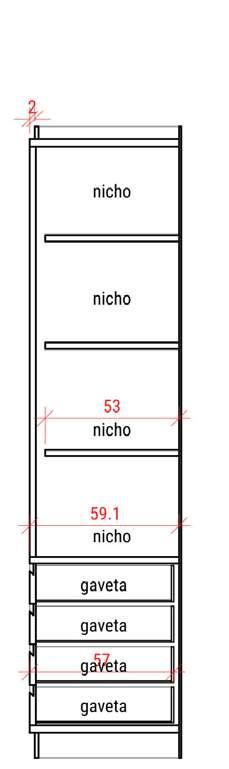

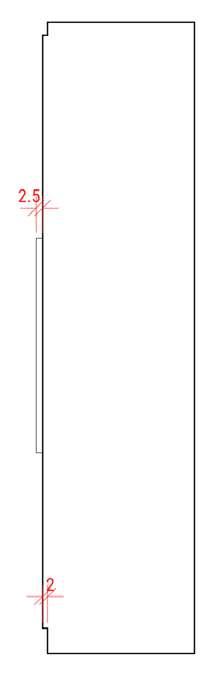

> CORTE BB > VISTA 01 > VISTA 02 > CORTE AA > CORTE CC > PLANTA BAIXA > DET. FITA DE LED EMBUTIDA > DET. CAVA 04 DET. DE MARCENARIA GUARDA-ROUPAS (QUARTO 02) 31 30
Dados gerais
Tipo de projeto:
Extensão acadêmica - Grupo AMBEE (FAU/ UFRJ)
Localização
Cidade Universitária - RJ
Ano: 2022
Softwares:
AutoCAD (desenhos técnicos)
SketchUp (Modelo 3D)
V-Ray (render)
Resumo

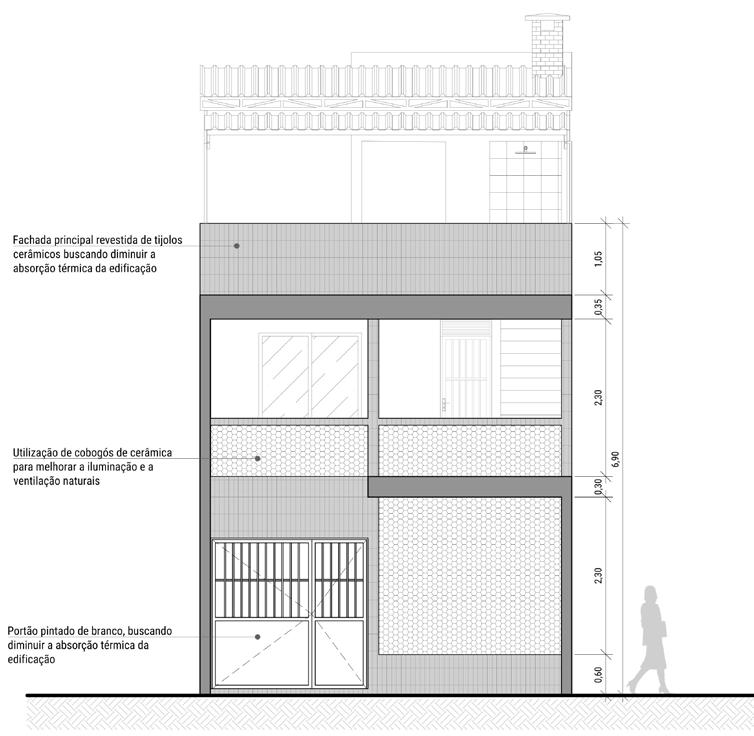

Projeto desenvolvido pelo grupo AMBEE (FAU/UFRJ), atendendo à demanda de moradora da Vila Residencial. Tem como propostas melhorias de conforto térmico, ventilação e iluminação natural.
Dentre as propostas pode-se destacar a criação de uma escada mais acessível para o pavimento superior; abertura de um prisma de ventilação e a substituição da materialidade da fachada principal por cobogós, favorecendo a iluminação e ventilação no interior da edificação.
SALA DE ESTAR

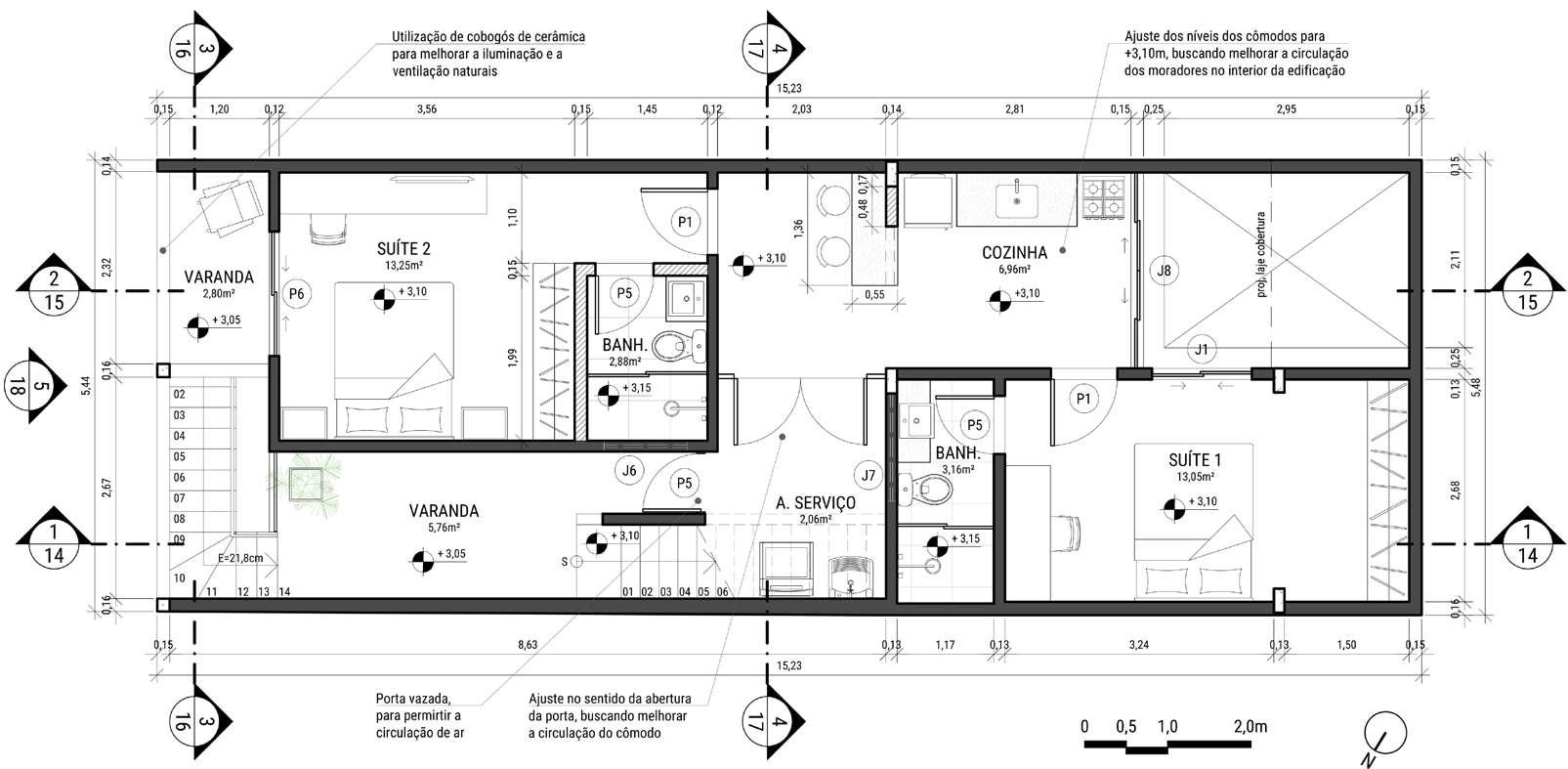

PLANTA BAIXA - TÉRREO
>
33 32
casa da rua rosas
SUÍTE 1 SUÍTE 2 COZINHA TERRAÇO

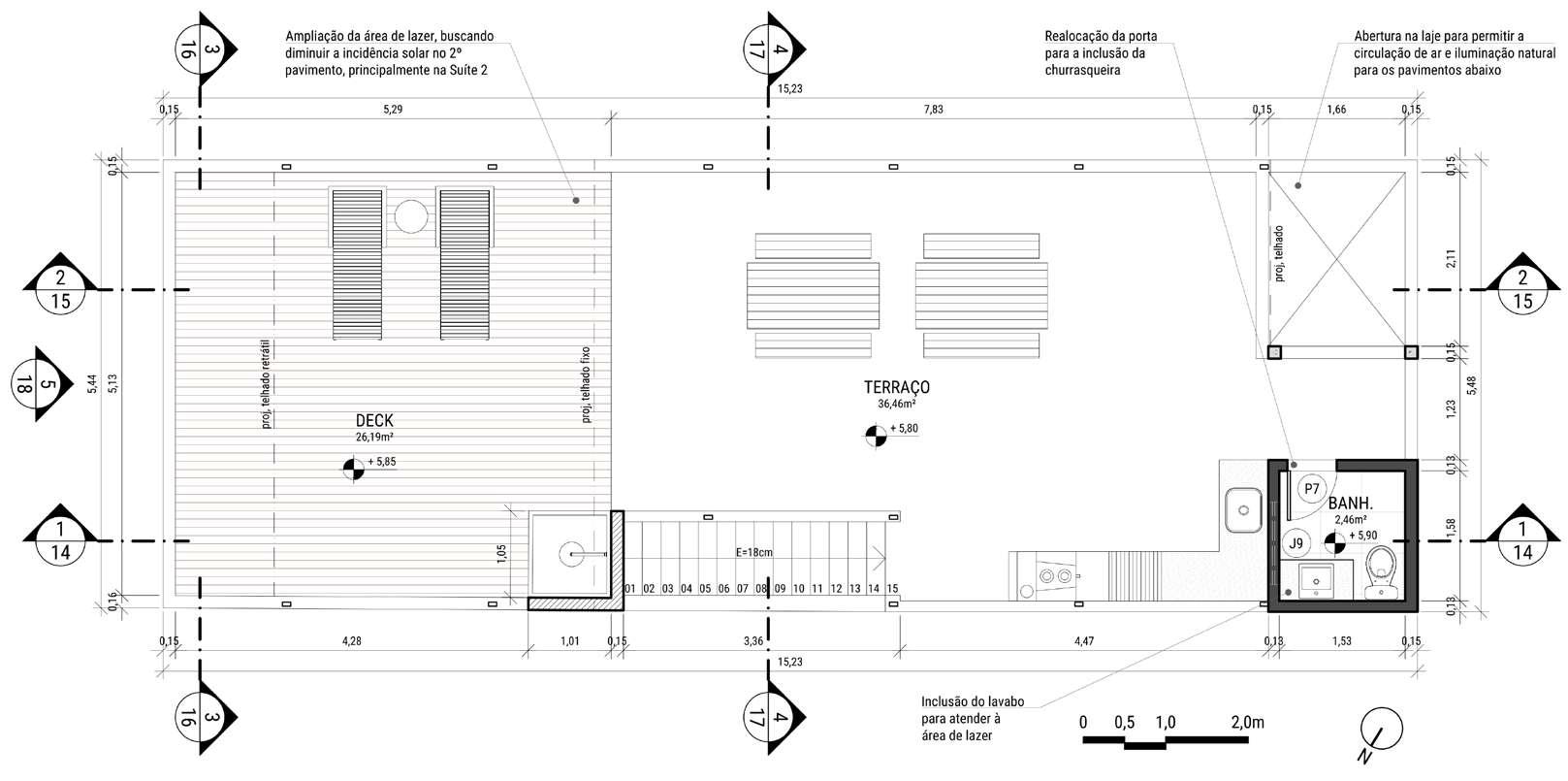

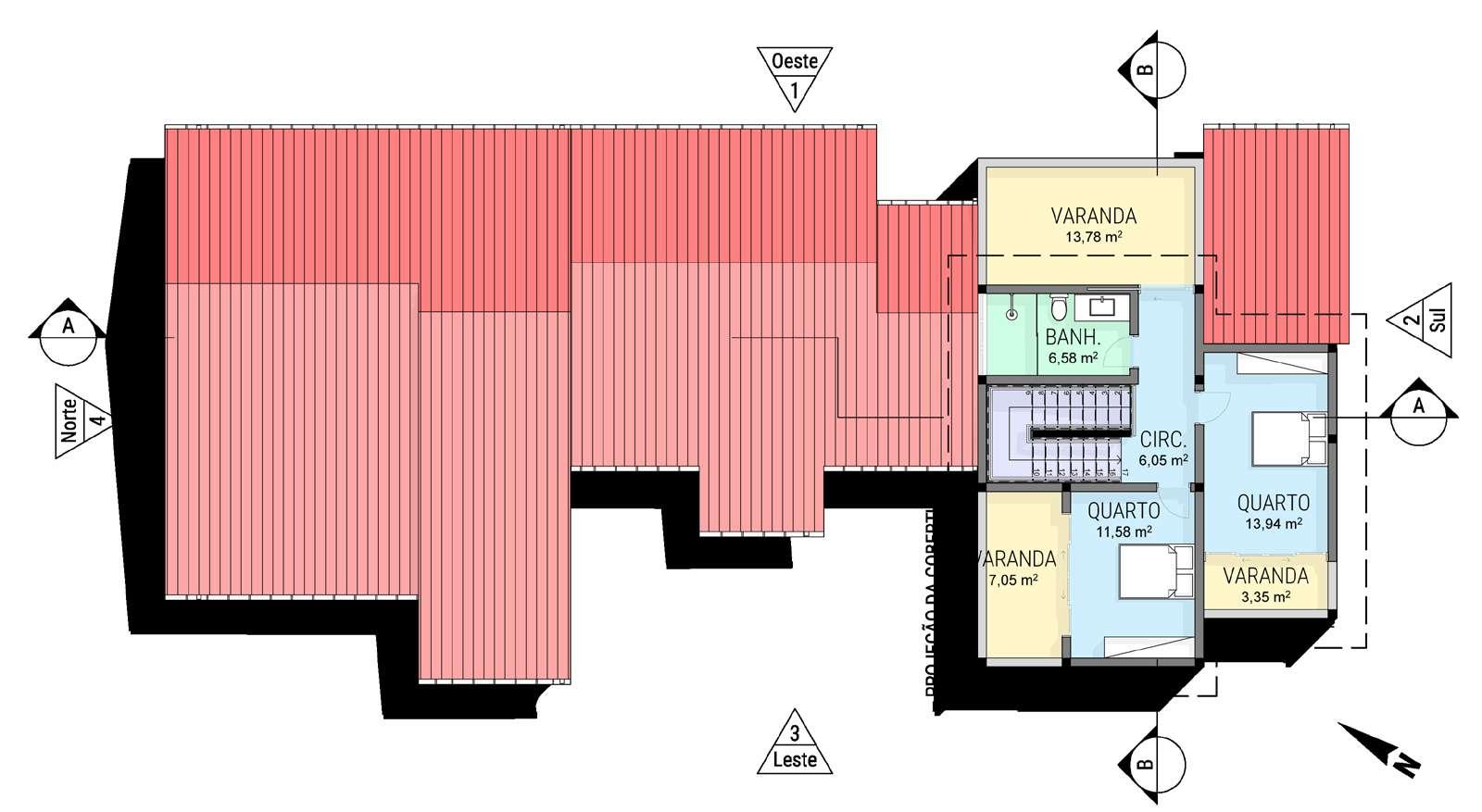

> PLANTA BAIXA - COBERTURA
35 34
> PLANTA BAIXA - PAV. SUPERIOR > PLANTA BAIXA - TELHADO

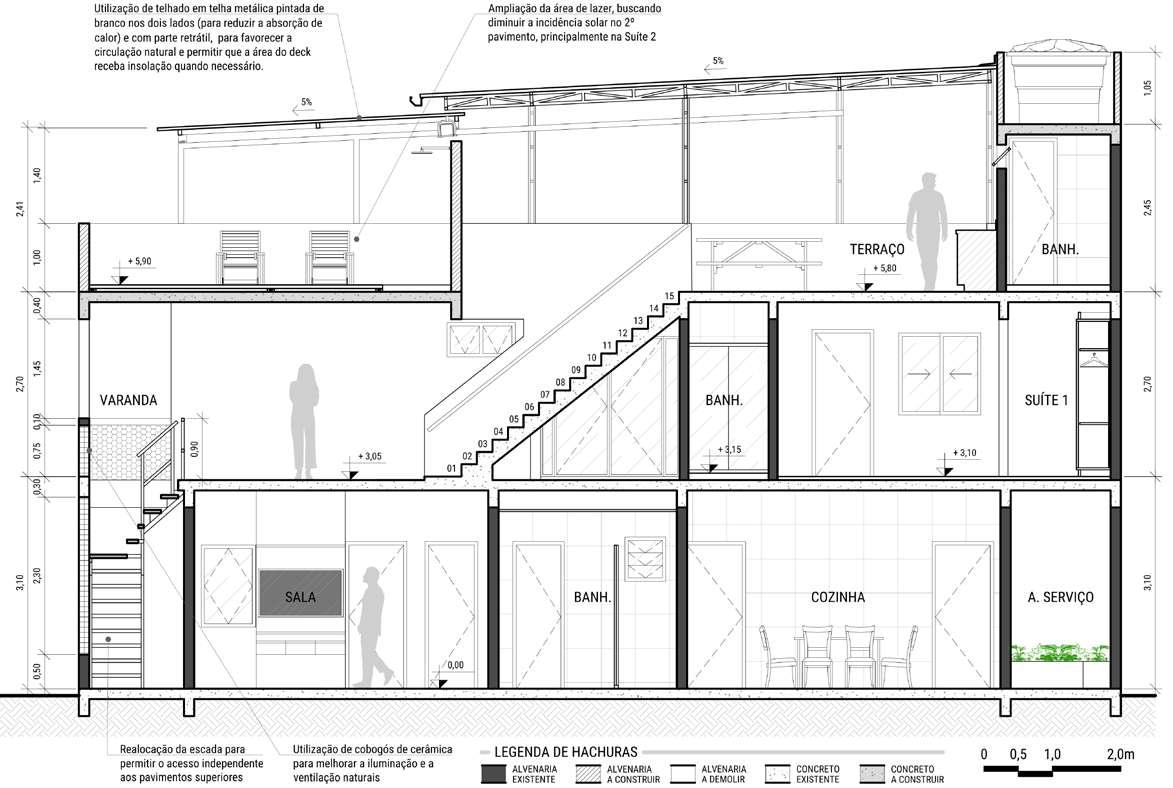

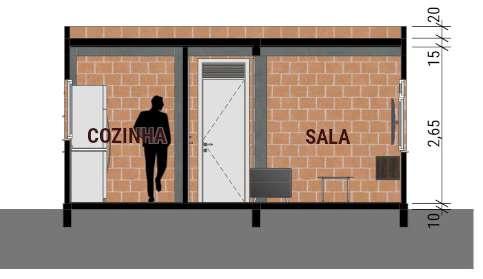

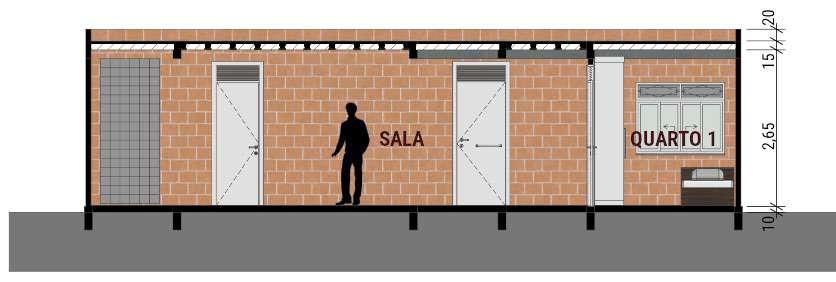

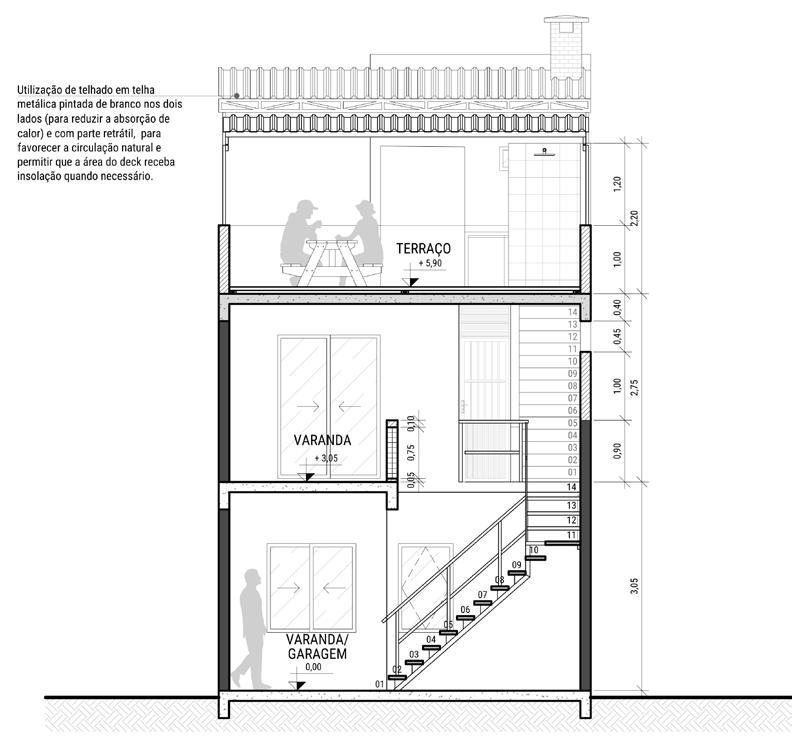

> CORTE AA > CORTE BB > CORTE CC > FACHADA > CORTE DD 37 36
clínica de estética
Dados gerais
Tipo de projeto: Autoral
Localização
Nova Iguaçu - RJ
Ano: 2023
Softwares:
AutoCAD (desenhos técnicos)
Sketchup (Modelo 3D/ Vistas Isométricas)
Enscape (render)
Resumo

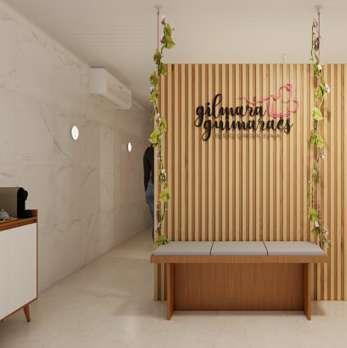

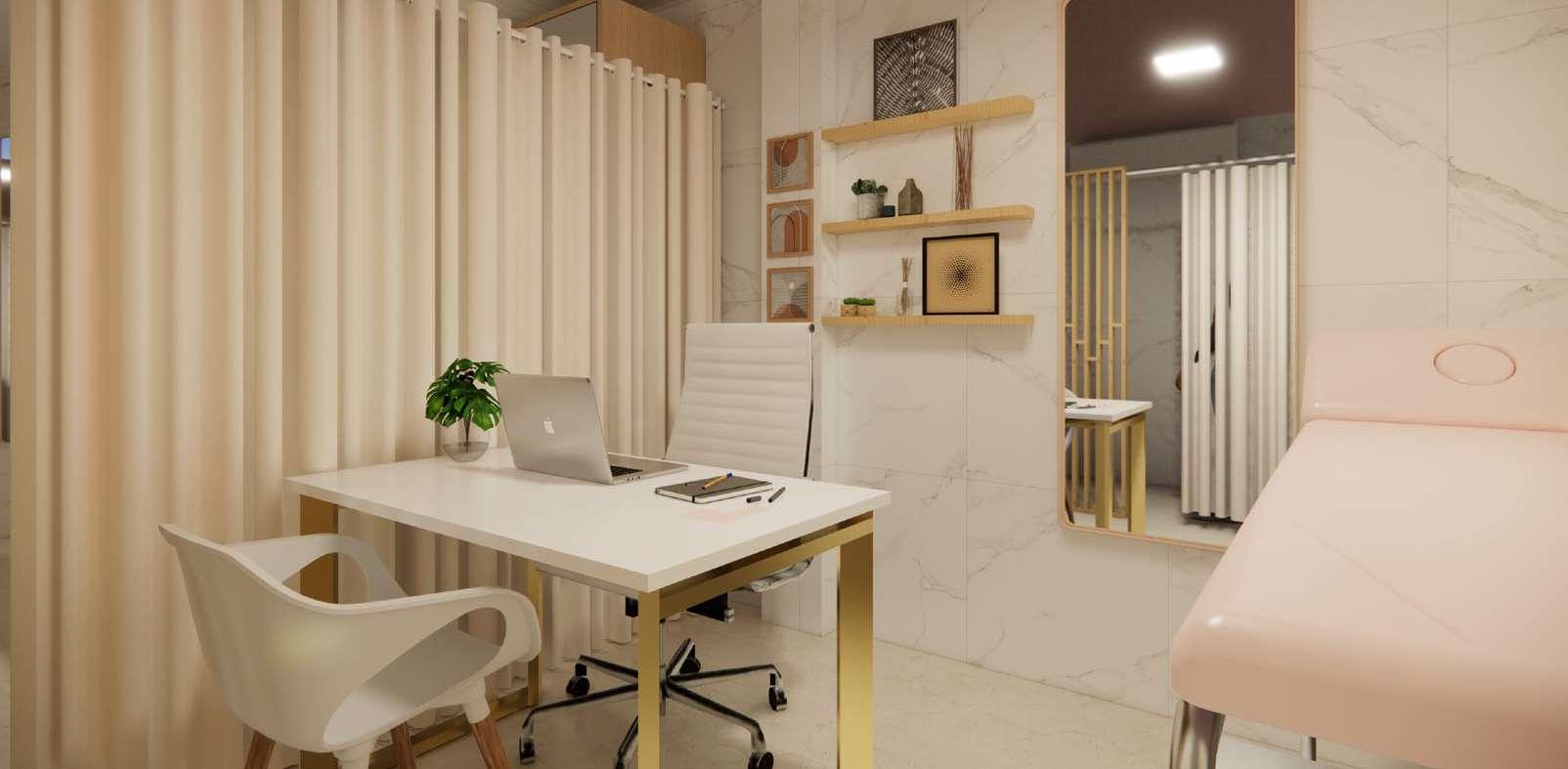

Projeto para uma pequena clínica de estética de pequeno porte.
A proposta concentrou-se na divisão flexível do espaço, definição de revestimentos, definição de armários,
CIRCULAÇÃO 39 38

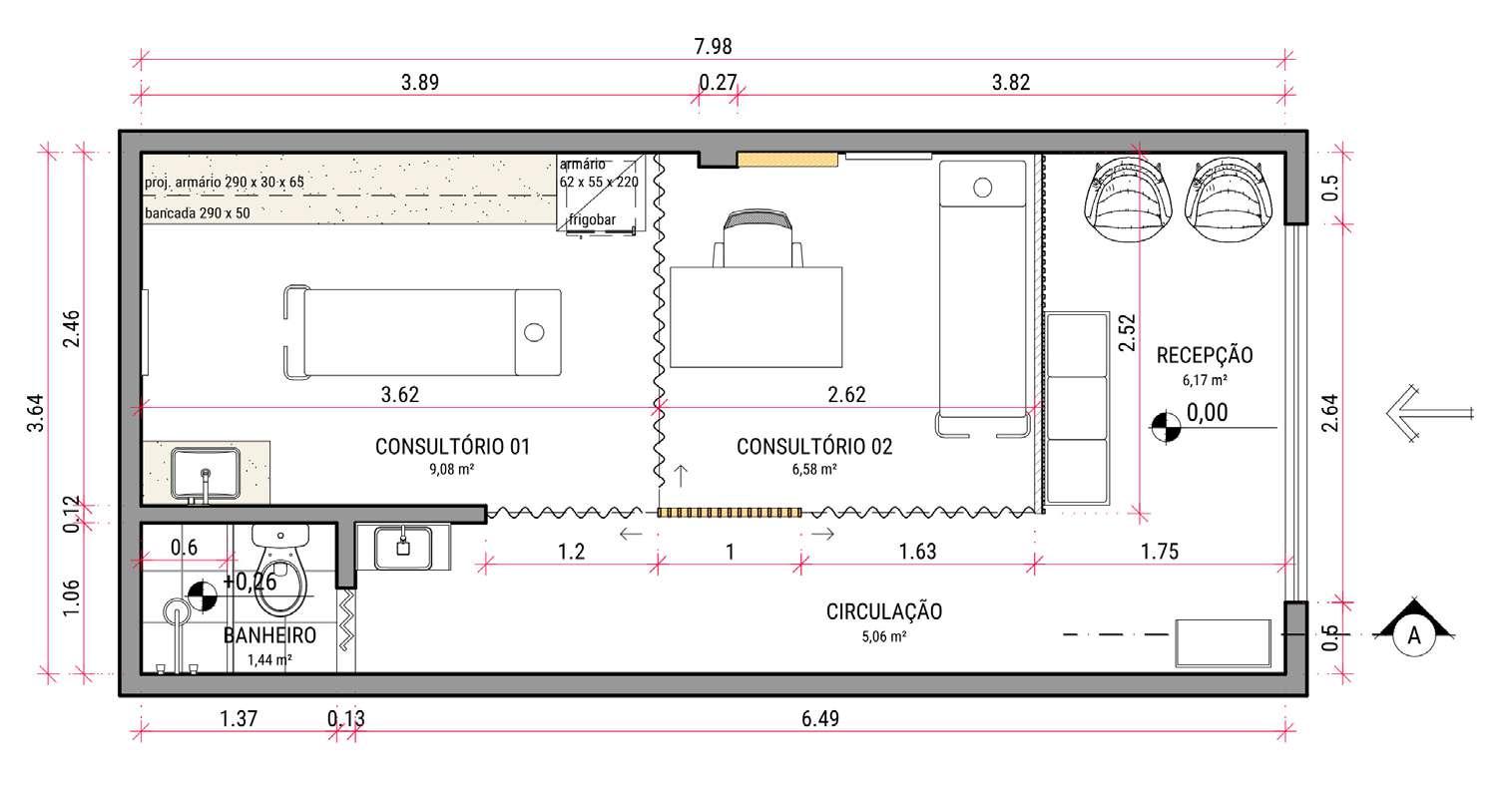

> PLANTA BAIXA
> VISTA 01 > VISTA 02 > CORTE A > CORTE B > VISTA 01 - INTERIOR
> PLANTA BAIXA

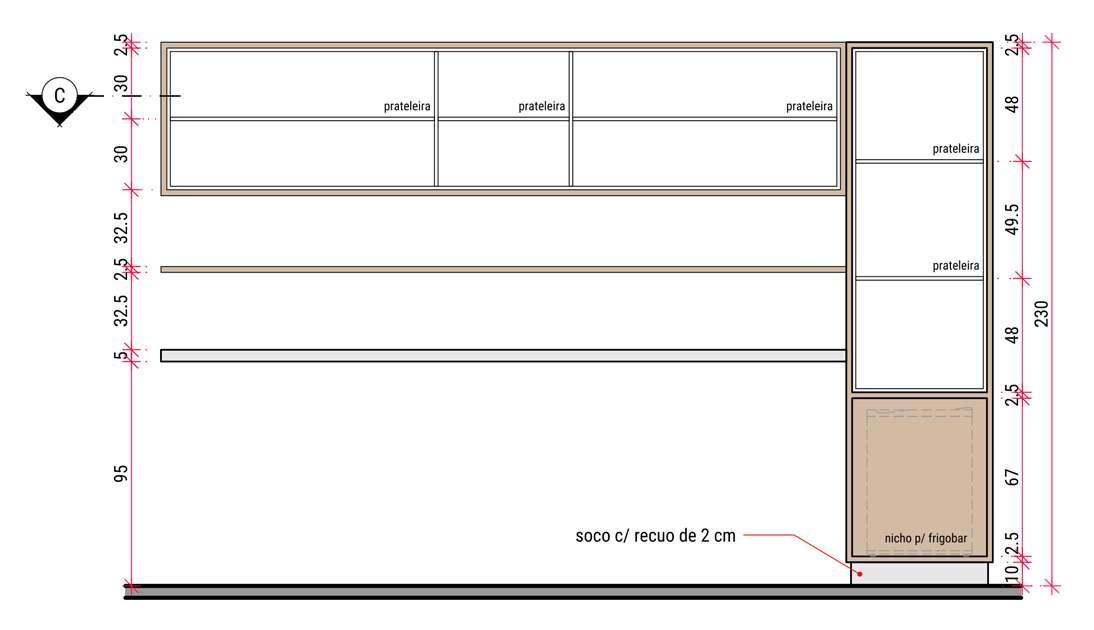

CONSULTÓRIO 1 DET. DE MARCENARIA
> CORTE C
41 40

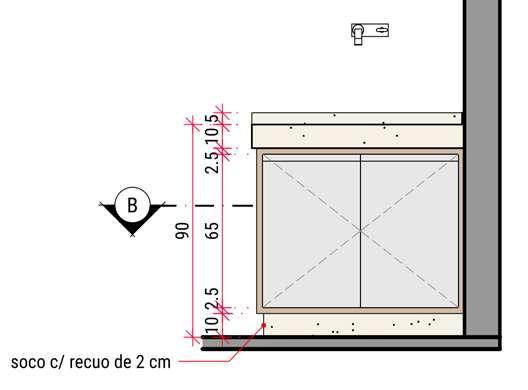

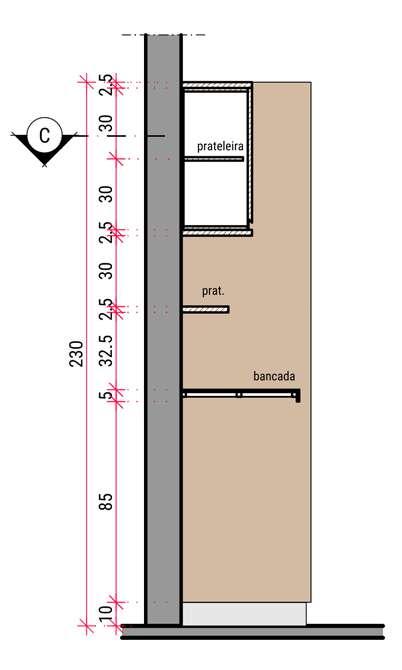

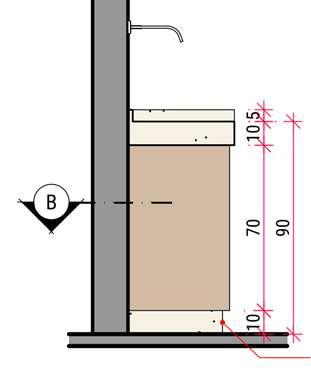

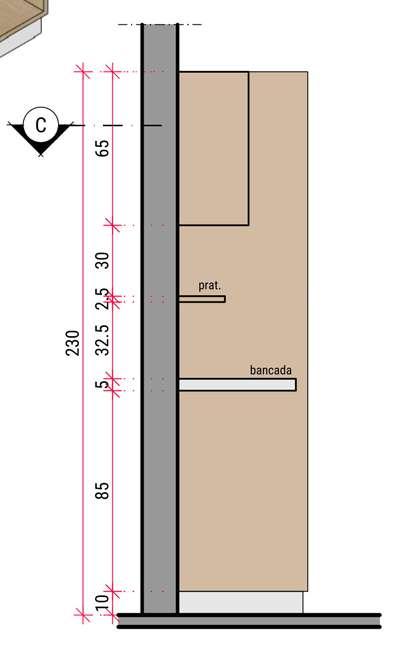

ARMÁRIO+BANCADA (CONSULTÓRIO 1)
DET. DE MARCENARIA

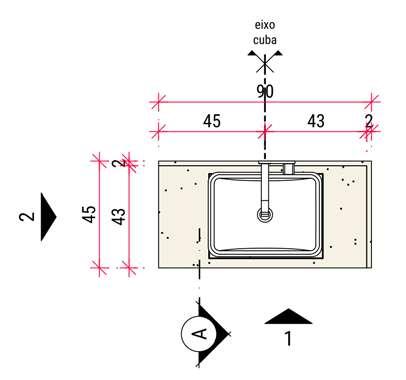

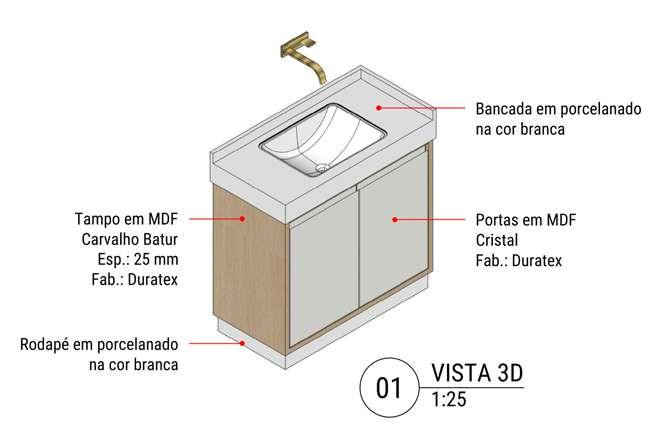

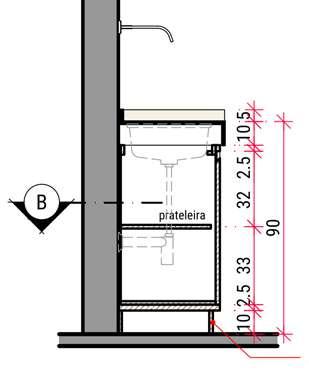

ARMÁRIO DO LAVATÓRIO
> VISTA 02
DET. DE MARCENARIA

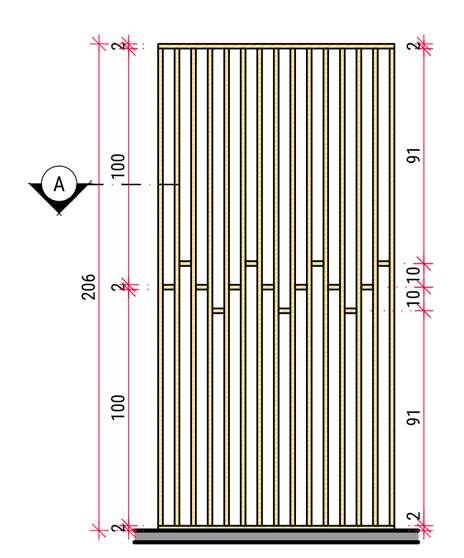

DIVISÓRIA VAZADA
> CORTE B

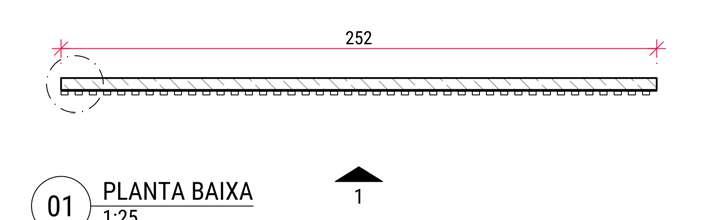

DET. DE MARCENARIA

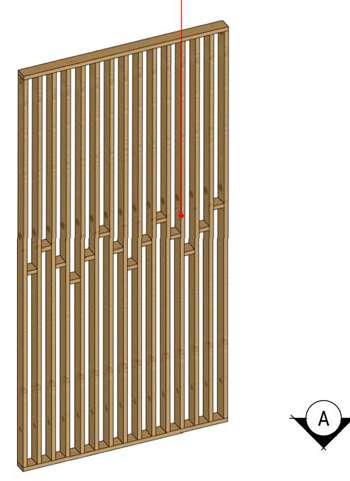

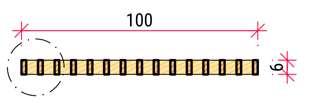

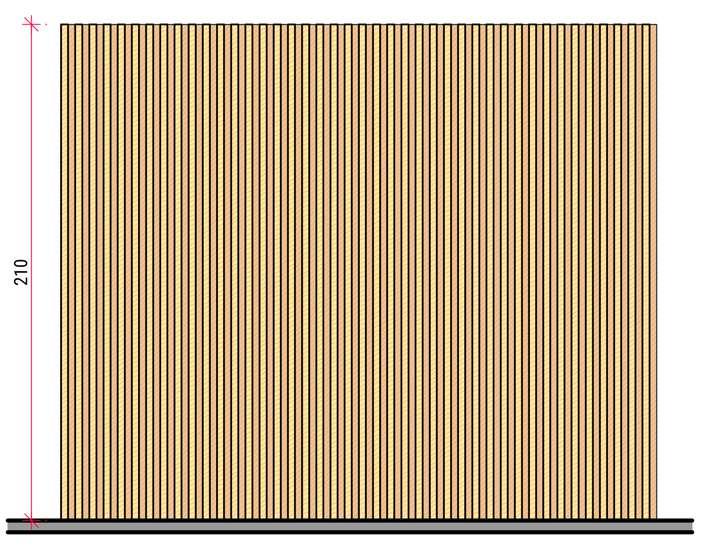

PAINEL RIPADO
CONSULTÓRIO 2
> PLANTA BAIXA
> VISTA 01
> VISTA 02
> CORTE A
> PLANTA BAIXA
> CORTE A > VISTA 01 > VISTA 01 - INTERIOR
> PLANTA BAIXA > VISTA 01
43 42
casa protótipo
Dados gerais
Tipo de projeto:
Acadêmico (Trabalho Final de Graduação)
Localização
Nova Iguaçu - RJ
Ano: 2022
Softwares:
Archicad (desenhos técnicos / modelo 3D)
Rhinoceros (Modelo 3D - simulação térmica)
Ladybug /Honeybee (simulação)
Resumo
Entre os objetivos do trabalho encontra-se o de verificar a influência das estratégias bioclimáticas nas condições de temperatura dos ambientes internos de um protótipo de habitação.

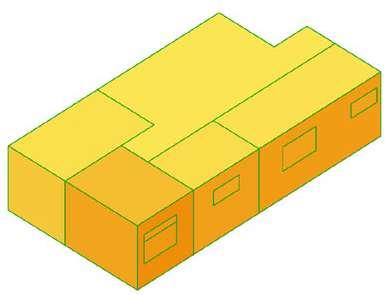

Utilizou-se o programa Rhinoceros para modelagem da geometria básica da habitação. Através do plugin Ladybug Tools (para o Grasshopper) realizaram-se análises ambientais e simulação computacional.

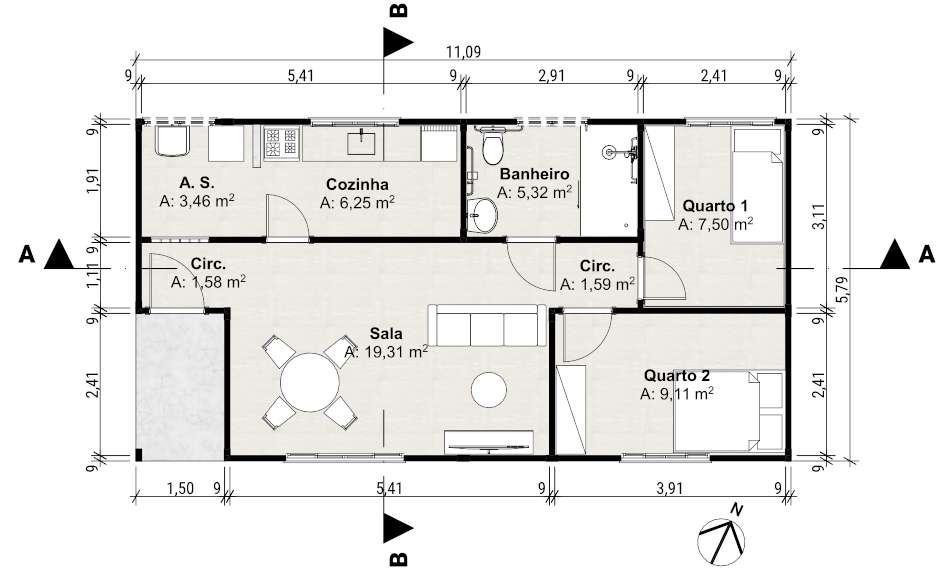

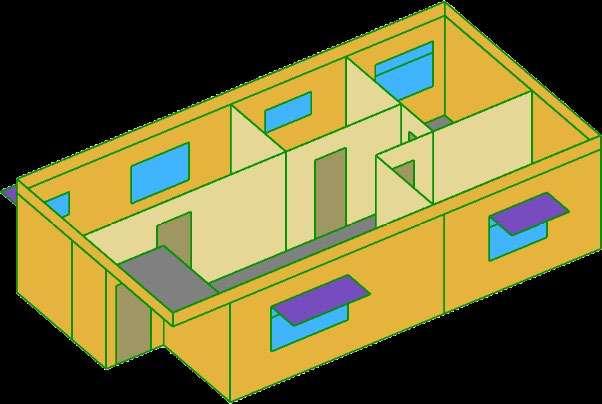

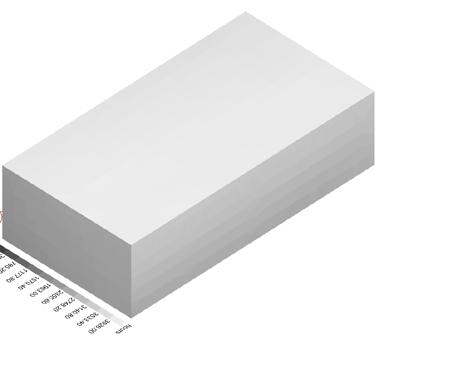

> PLANTA BAIXA > CORTE BB > CORTE AA > PROTÓTIPO - MODELO DE REFERÊNCIA > PROTÓTIPO - MODELO OTIMIZADO 45 44

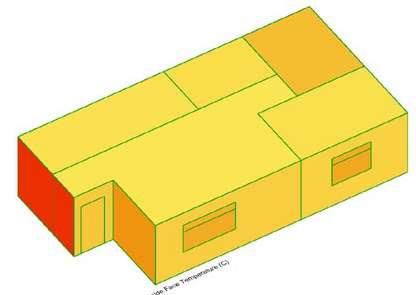

TEMPERATURA
INTERNAS
DEZ
SOL DIRETO
C 37.94 36.35 34.77 33.18 31.59 30.01 28.42 26.83 25.25 23.66 22.08
DAS SUPERFÍCIES
(21
15:00) HORAS DE

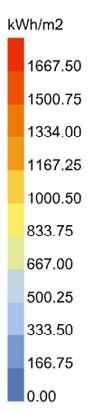

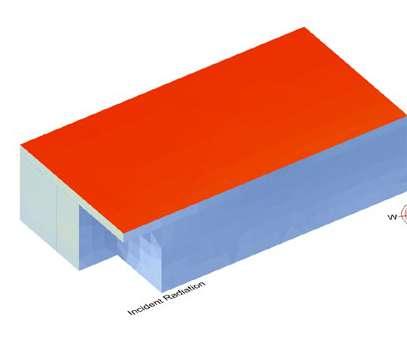

(ANUAL) RADIAÇÃO INCIDENTE (ANUAL)
HORAS DE SOL DIRETO
(21 DEZ)
HORAS DE SOL DIRETO (21 JUN)

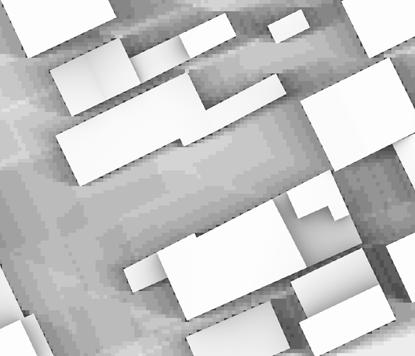

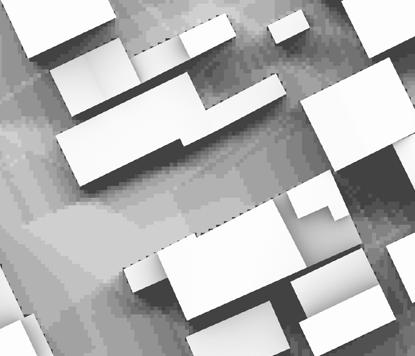

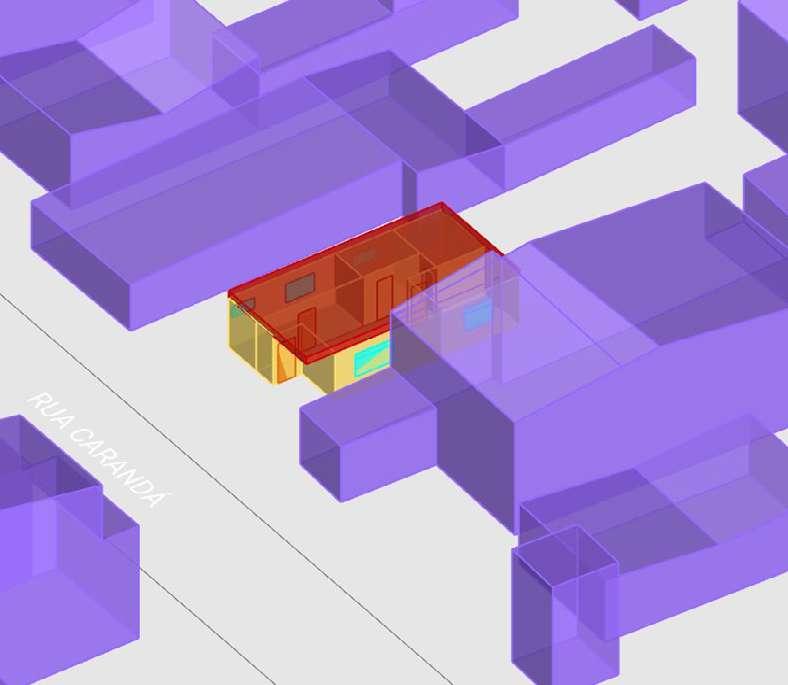

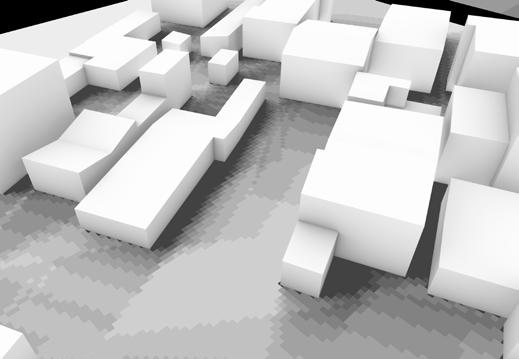

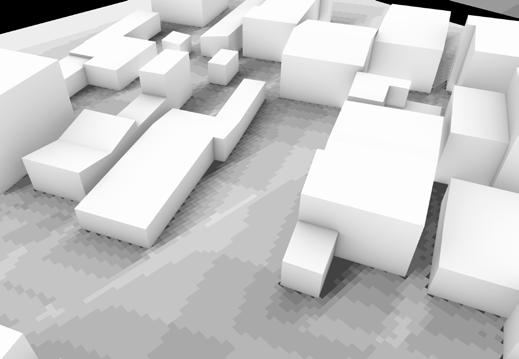

LOTE E O ENTORNO ANÁLISE DE INCIDÊNCIA SOLAR EDIFICAÇÃO ANÁLISES - SIMULAÇÃO TÉRMICA 47 46
HORAS DE SOL DIRETO (21 MAR/SET)
