GATES GLASS & METAL SYSTEM
Gates Glass & Metal Systems: a versatile and stylish add-on designed to seamlessly integrate with any of our existing railing systems. Enhances the functionality and security of our railing solutions without compromising on the aesthetic appeal.
2
V I V A VIVA RAILINGS, LLC 151 W. VISTA RIDGE MALL Dr. LEWISVILLE, TX 75067 F: 972-353-0013 e: info@vivarailings.com www.vivarailings.com SHEET NUMBER: DRAWN BY: PROJECT NUMBER: DATE DRAWN: CHCK'D BY: --/--/-00-000 E01 OF E00 - -- -Per IBC 2015 no criteria established for railing deflections, VIVA Systems are designed for deflection of 1.5" or less in eithe direction.SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS' PROPERLY SUPPORT VIVA RAILINGS'S MATERIALS. ANY SUCH DESIGN ESPONSIBILITY BELONGS TO OTHERS FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS. - - - ---/--/-- - - - ---/--/---/--/-- - - ---/--/-- - - -POOL GATE V I V A VIVA RAILINGS, LLC LEWISVILLE, TX 75067 F: 972-353-0013 e: info@vivarailings.com www.vivarailings.com PROJECT: SHEET NUMBER: DRAWN BY: PROJECT NUMBER: DATE DRAWN: CLIENT NAME: CHCK'D BY: --/--/-00-000 E01 OF E00 - --Per IBC 2015 no criteria established for railing deflections, VIVA Systems are designed for deflection of 1.5" or less in eithe direction. REV.DATE:BY: EXTERNAL REVISION:INTERNAL REVISION: BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS' PROPERLY SUPPORT VIVA RAILINGS'S MATERIALS. ANY SUCH DESIGN RESPONSIBILITY BELONGS TO OTHERS FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. AND THEIR AGENTS THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS. - - - ---/--/-REV.DATE:BY: - - - - ---/--/---/--/-- - - ---/--/-- - - -POOL GATE V I V A TM VIVA RAILINGS, LLC 151 W. VISTA RIDGE MALL Dr. LEWISVILLE, TX 75067 P: 972-353-8482 e: info@vivarailings.com www.vivarailings.com SHEET NUMBER: DRAWN BY: PROJECT NUMBER: DATE DRAWN: CHCK'D BY: --/--/-00-000 1 E01 OF E00 -- -Per IBC 2015 no criteria established for railing deflections, VIVA Systems are designed for deflection of 1.5" or less in eithe direction.BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS' PROPERLY SUPPORT VIVA RAILINGS'S MATERIALS. ANY SUCH DESIGN ESPONSIBILITY BELONGS TO OTHERS FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. CUSTOMER AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS. - ---/--/-- --/--/-- - ---/--/-- --/--/-- -- -POOL GATE Glass Perf Metal Wire Mesh GATES - AVAILABLE INFILLS Other mounting options available.
info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
GATES GLASS & METAL SYSTEM - TECHNICAL DATA
Steel (304 or 316)
Steel (201)
Standard thickness:1/2” laminated glass with PVB or SGP interlayer ¹
Interlayer standard thickness, SGP: 0.035” , 0.06” PVB: 0.035”
3
Stainless
3”x3”
1. IBC 2015 & newer requires railing glass to be laminated. VIVA recommends SGP for exterior applications.
Stainless
@ 3”-10” max. O.C.Top or Core mount.
2”
#6
ECM Powder Coat Glass Perforated Metal Wire Mesh Clear,
#6
POST INFILL MATERIAL FINISH SIZE/SPACING info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
wide frame
Satin, #8 Mirror
Tinted or Frit
Satin
GATES GLASS & METAL SYSTEM

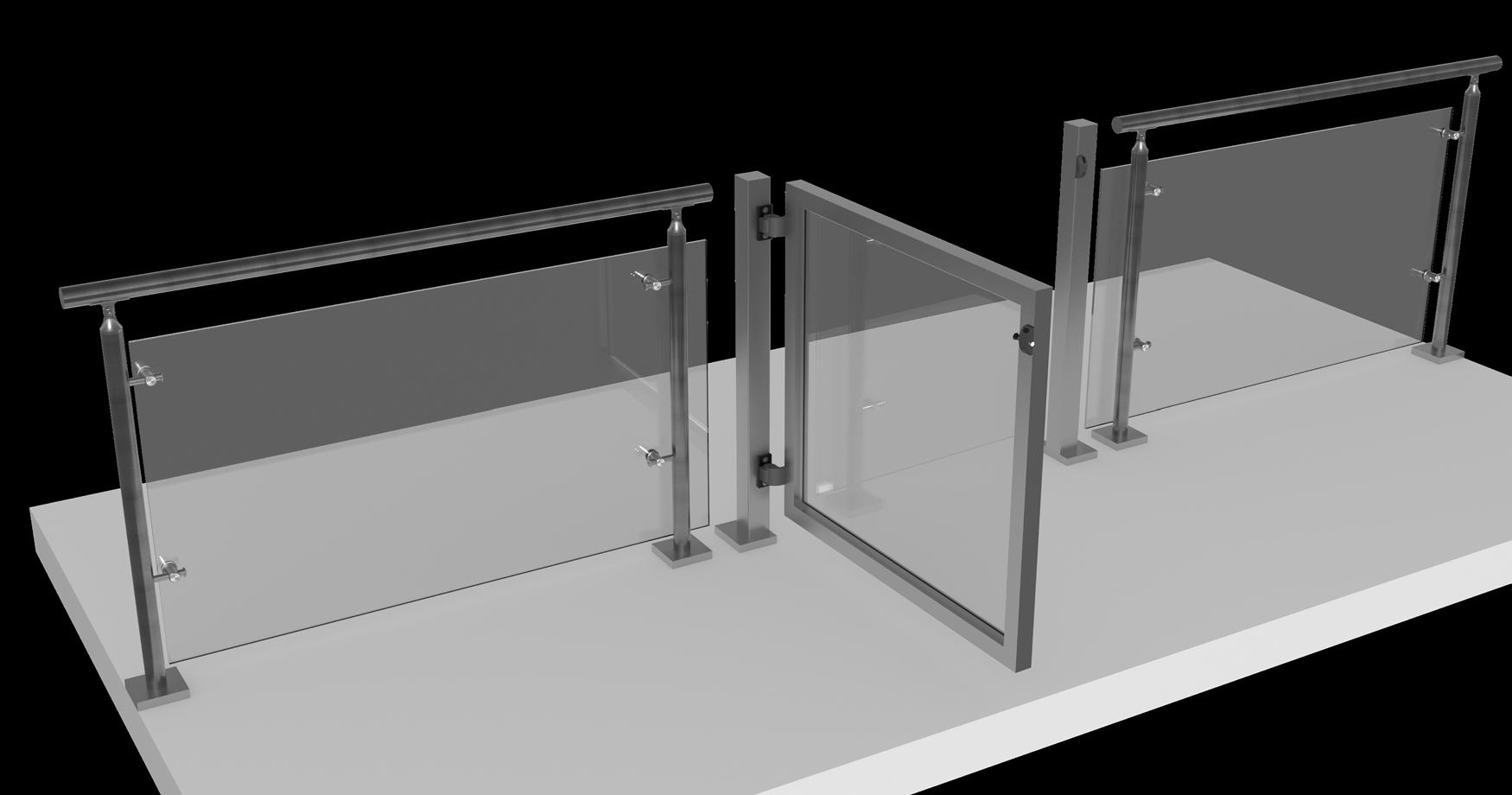

STAINLESSS STEEL FRAME GATES
STAINLESS STEEL FRAME GATE
4 3" 3'-6" MAGNETIC LATCH SAFETY SELF-CLOSING HINGES 3" SQ. STAINLESS STEEL TUBE INFILL (GLASS,MESH, PERFORATED) DESIGNED TO MATCH WITH RAILING 2" SQ. TUBE FRAME 5" 5" CABLE TUBE OPTION FOR ELECTRONIC LATCH / DEVICES 3'-10" 3'-7" 6" 88°MAX. SS FRAME VIVA RAILINGS, LLC 1454 HALSEY WAY, CARROLLTON, TX 75007 P: 972-353-8482 F: 972-353-0013 e: info@vivarailings.com www.vivarailings.com V V A TM GATE
VIVA RAILINGS IS NOT RESPONSIBLE FOR THE STRUCTURAL INTEGRITY OF ANY BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS' PRODUCTS ARE TO BE ATTACHED ARE STRUCTURALLY SOUND OR DESIGNED TO PROPERLY SUPPORT VIVA RAILINGS'S MATERIALS. ANY SUCH DESIGN RESPONSIBILITY BELONGS TO OTHERS FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. THESE DRAWINGS ARE INTENDED FOR THE SOLE USE OF VIVA RAILINGS' CUSTOMER AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. REPRODUCTION AND USE OF THESE DESIGNS FOR ANY OTHER PURPOSE IS FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS. Page 2 of 3 5/21/2024
FOR RAILINGS
180° OPTION AVAILABLE BY REQUEST (1) Min. 4000 PSI concrete, Typ. (2) $ to $$$: Indicates mounting type comparative cost Welded
Detail# GA-T04 Anchored to Concrete ¹ - $ ² Detail# GA-T01 ³ Cored into Concrete - $$ Detail# GA-T02
@ Embed Plate - $
GLASS INFILL PERFORATED INFILL WIREMESH INFILL Visit https://vivarailings.com/ for range of infill options. 3" 6"MIN. 6"MIN. 3" 3" 6"MIN. 6"MIN. VIVA RAILINGS IS NOT RESPONSIBLE FOR THE STRUCTURAL INTEGRITY OF ANY BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS’ PRODUCTS ARE TO BE ATTACHED ARE STRUCTURALLY SOUND OR DESIGNED TO PROPERLY SUPPORT VIVA RAILINGS’S MATERIALS. ANY SUCH DESIGN RESPONSIBILITY BELONGS TO OTHERS FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. THESE DRAWINGS ARE INTENDED FOR THE SOLE USE OF VIVA RAILINGS’ CUSTOMER AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. REPRODUCTION AND USE OF THESE DESIGNS FOR ANY OTHER PURPOSE IS FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS.
Embed Plate (By others)
info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
GATE FOR RAILINGS
GATES GLASS & METAL SYSTEM
STAINLESS STEEL FRAME GATE FOR POOLS
STAINLESSS STEEL FRAME GATES FOR POOLS

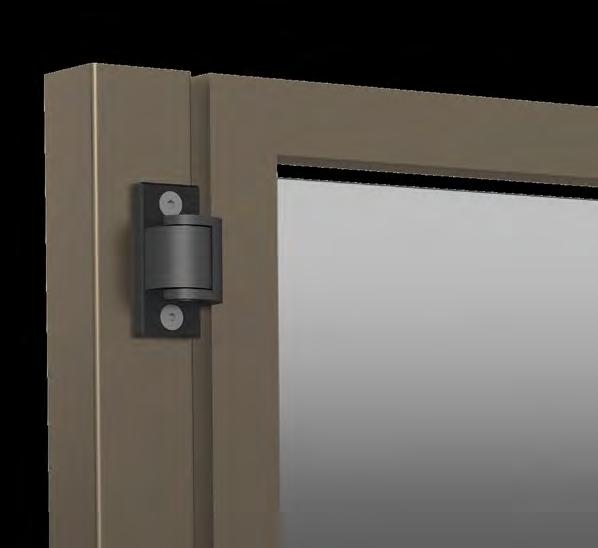

SELF-CLOSING HINGES
3" SQ. STAINLESS STEEL TUBE INFILL (GLASS,MESH, PERFORATED) DESIGNED TO MATCH WITH RAILING
5 4'-0" 3'-6" 3'-6" PANIC DEVICE (BY OTHERS) SAFETY
10" 88°MAX. 2" SQ. TUBE FRAME 3'-10" 3" CABLE TUBE OPTION FOR ELECTRONIC LATCH / DEVICES 5" 5" SS FRAME VIVA RAILINGS, LLC 1454 HALSEY WAY, CARROLLTON, TX 75007 P: 972-353-8482 F: 972-353-0013 e: info@vivarailings.com www.vivarailings.com I V A
VIVA RAILINGS IS NOT RESPONSIBLE FOR THE STRUCTURAL INTEGRITY OF ANY BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS' PRODUCTS ARE TO BE ATTACHED ARE STRUCTURALLY SOUND
ANY SUCH DESIGN RESPONSIBILITY BELONGS TO OTHERS
THE SOLE USE OF VIVA RAILINGS' CUSTOMER AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. REPRODUCTION AND USE OF THESE DESIGNS FOR ANY OTHER PURPOSE IS FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS. Page 2.1 of 3 5/21/2024
OR DESIGNED TO PROPERLY SUPPORT VIVA RAILINGS'S MATERIALS.
FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. THESE DRAWINGS ARE INTENDED FOR
(1) Min. 4000 PSI concrete, Typ. (2) $ to $$$: Indicates mounting type comparative cost Welded
$
GA-T04
¹ - $ ² Detail# GA-T01 ³
$$ Detail# GA-T02
@ Embed Plate -
Detail#
Anchored to Concrete
Cored into Concrete -
GLASS INFILL PERFORATED INFILL WIREMESH INFILL Visit https://vivarailings.com/ for range of infill options. 3" 3" 3" 6"MIN. 6"MIN. 6"MIN. 6"MIN. VIVA RAILINGS IS NOT RESPONSIBLE FOR THE STRUCTURAL INTEGRITY OF ANY BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS’ PRODUCTS ARE TO BE ATTACHED ARE STRUCTURALLY SOUND OR DESIGNED TO PROPERLY SUPPORT VIVA RAILINGS’S MATERIALS. ANY SUCH DESIGN RESPONSIBILITY BELONGS TO OTHERS FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. THESE DRAWINGS ARE INTENDED FOR THE SOLE USE OF VIVA RAILINGS’ CUSTOMER AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. REPRODUCTION AND USE OF THESE DESIGNS FOR ANY OTHER PURPOSE IS FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS.
Embed Plate (By others)
info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
GATE FOR RAILINGS
FULL GLASS GATE
TOP PATCH FITTING
MOUNTED PIVOT
CERTIFICATION STAMP
BOTTOM PATCH FITTING
BOTTOM PIVOT
THICKNESS IS DIFFERENT HARDWARE MAY CHANGE.)
WHICH VIVA RAILINGS' PRODUCTS ARE TO BE ATTACHED ARE STRUCTURALLY SOUND OR DESIGNED TO PROPERLY SUPPORT VIVA RAILINGS'S MATERIALS. ANY SUCH DESIGN RESPONSIBILITY BELONGS TO OTHERS
6
M10x175 AT 5.5" EMBEDMENT HL HIT-HY200 ACORN NUT M10 3'-97 8 " 3'-6" 3'-7 3 4 " 1 2 " 3'-7"
SS FRAME VIVA RAILINGS, LLC 1454 HALSEY WAY, CARROLLTON, TX 75007 P: 972-353-8482 F: 972-353-0013 e: info@vivarailings.com www.vivarailings.com I V A
SERIES PATCH LOCK W/ DUST PROOF KEEPER & DOUBLE KEYED CYLINDER 1 2" CLEAR TEMPERED GLASS.(IF GLASS
VIVA
NOT RESPONSIBLE FOR THE STRUCTURAL INTEGRITY OF ANY BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO
FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. THESE DRAWINGS ARE INTENDED FOR THE SOLE USE OF VIVA RAILINGS' CUSTOMER AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. REPRODUCTION AND USE OF THESE DESIGNS FOR ANY OTHER PURPOSE IS FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS. Page 2.2 of 3 5/21/2024
RAILINGS IS
Welded @ Embed Plate - $ Detail# GA-T04 Anchored to Concrete ¹ - $ ² Detail# GA-T01 Cored into Concrete - $$ Detail# GA-T02 (1) Min. 4000 PSI concrete, Typ. (2) $ to $$$: Indicates mounting type comparative cost
GLASS INFILL PERFORATED INFILL WIREMESH INFILL Visit https://vivarailings.com/ for range of infill options. 6 MIN. 6 MIN. 6 MIN. 6 MIN.
Embed Plate (By others)
FULL GLASS GATES info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com VIVA RAILINGS IS NOT RESPONSIBLE FOR THE STRUCTURAL INTEGRITY OF ANY BUILDING SYSTEMS OR OTHER MATERIALS NOT FURNISHED BY VIVA RAILINGS. VIVA RAILINGS HAS NO WAY OF KNOWING AND SPECIFICALLY DISCLAIMS WHETHER OR NOT THE BUILDING SYSTEMS TO WHICH VIVA RAILINGS’ PRODUCTS ARE TO BE ATTACHED ARE STRUCTURALLY SOUND OR DESIGNED TO PROPERLY SUPPORT VIVA RAILINGS’S MATERIALS. ANY SUCH DESIGN RESPONSIBILITY BELONGS TO OTHERS FOR WHOM VIVA RAILINGS IS NOT RESPONSIBLE. THESE DRAWINGS ARE INTENDED FOR THE SOLE USE OF VIVA RAILINGS’ CUSTOMER AND THEIR AGENTS FOR THE INSTALLATION OF PRODUCTS FURNISHED BY VIVA RAILINGS. VIVA RAILINGS REMAINS THE SOLE OWNER OF ALL DESIGNS AND INTELLECTUAL PROPERTY CONTAINED WITHIN. REPRODUCTION AND USE OF THESE DESIGNS FOR ANY OTHER PURPOSE IS FORBIDDEN. SCALES ARE PROVIDED FOR REFERENCE ONLY. FOR PRODUCT INFORMATION AND TECHNICAL SUPPORT, PLEASE CONTACT VIVA RAILINGS.
GATES GLASS & METAL SYSTEM
GATES GLASS & METAL SYSTEM
FINISHING OPTIONS
#8 Mirror Finish comes at an additional cost to our #6 Finish.
7

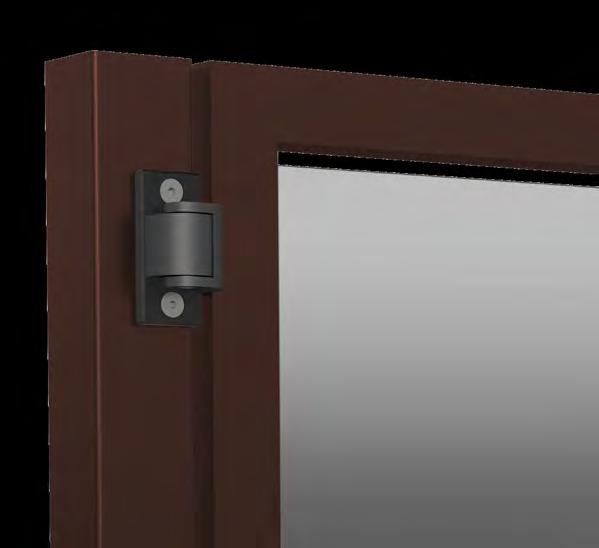

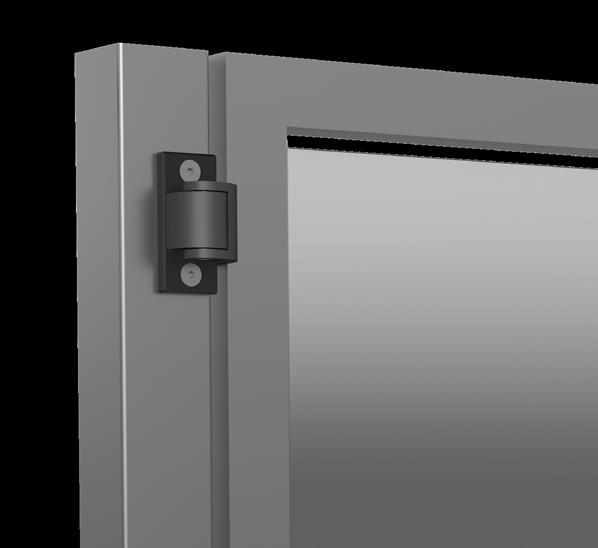

#6 SATIN / #8 MIRROR ECM
POWDER COAT
Available in Standard and Premium Colors
info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
Available in Satin Black, Brass, Gold & Copper.
8

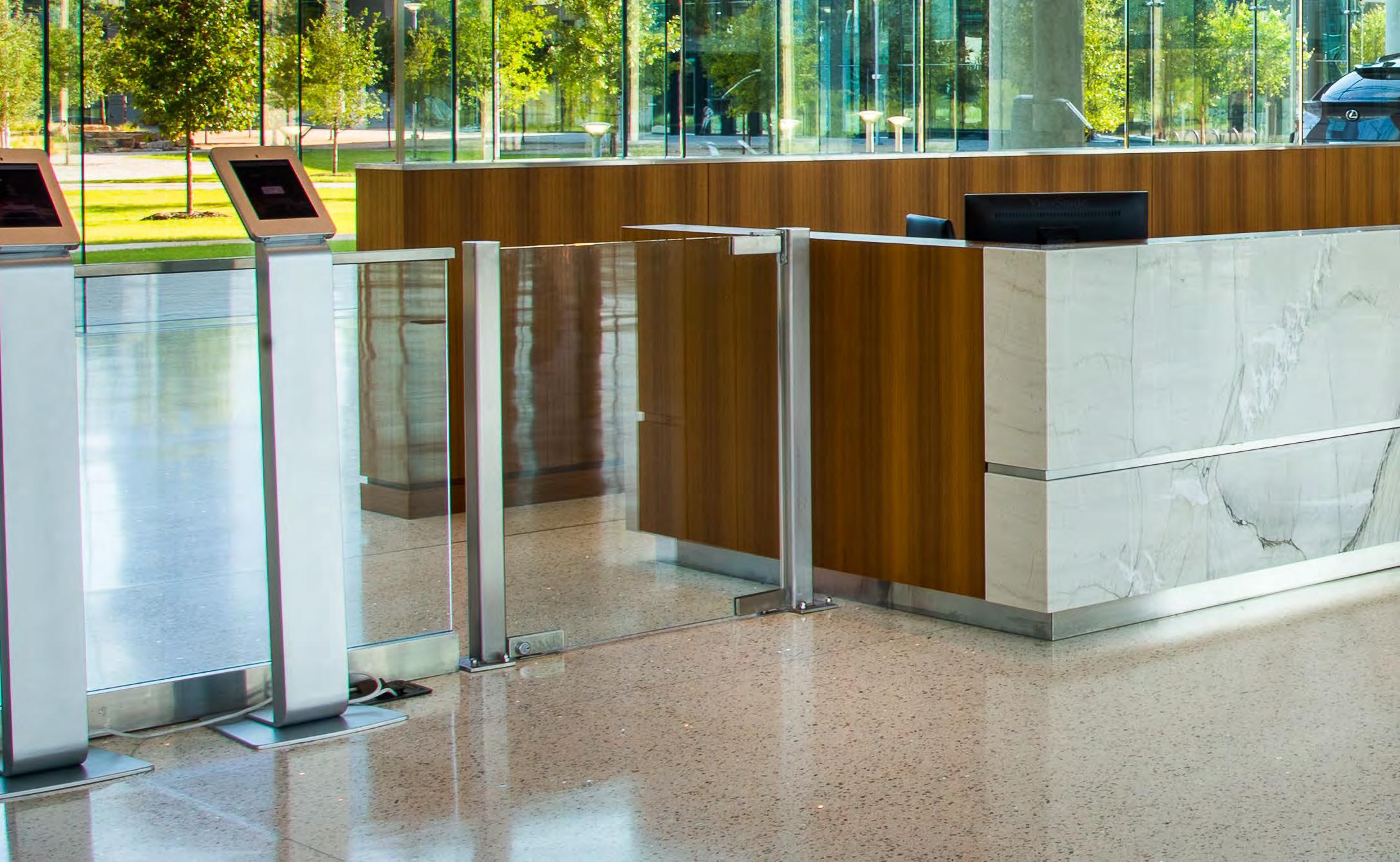

GLASS SYSTEM ONE TOYOTA
General Contractor: Austin Industries Architect: Corgan Associates Inc. TOYOTA U.S. HEADQUARTERS - PLANO, TX info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
GATES
U.S. HEADQUARTERS
9
ALLEN HIGH

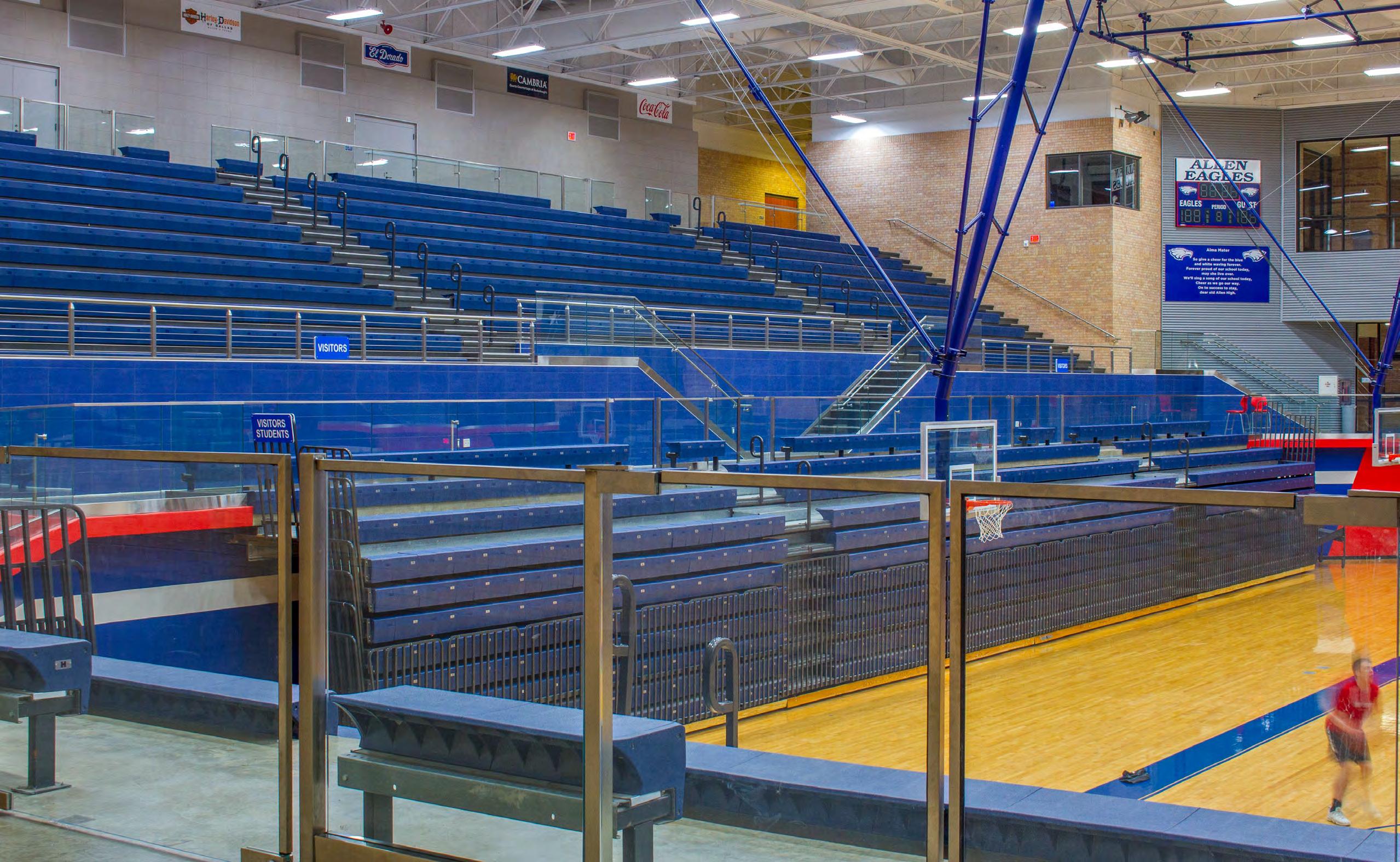

General Contractor: Cadence McShane Construction Architect: VLK Architects ALLEN HIGH SCHOOL GYM - ALLEN, TX info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
GATES GLASS SYSTEM
SCHOOL GYM
10

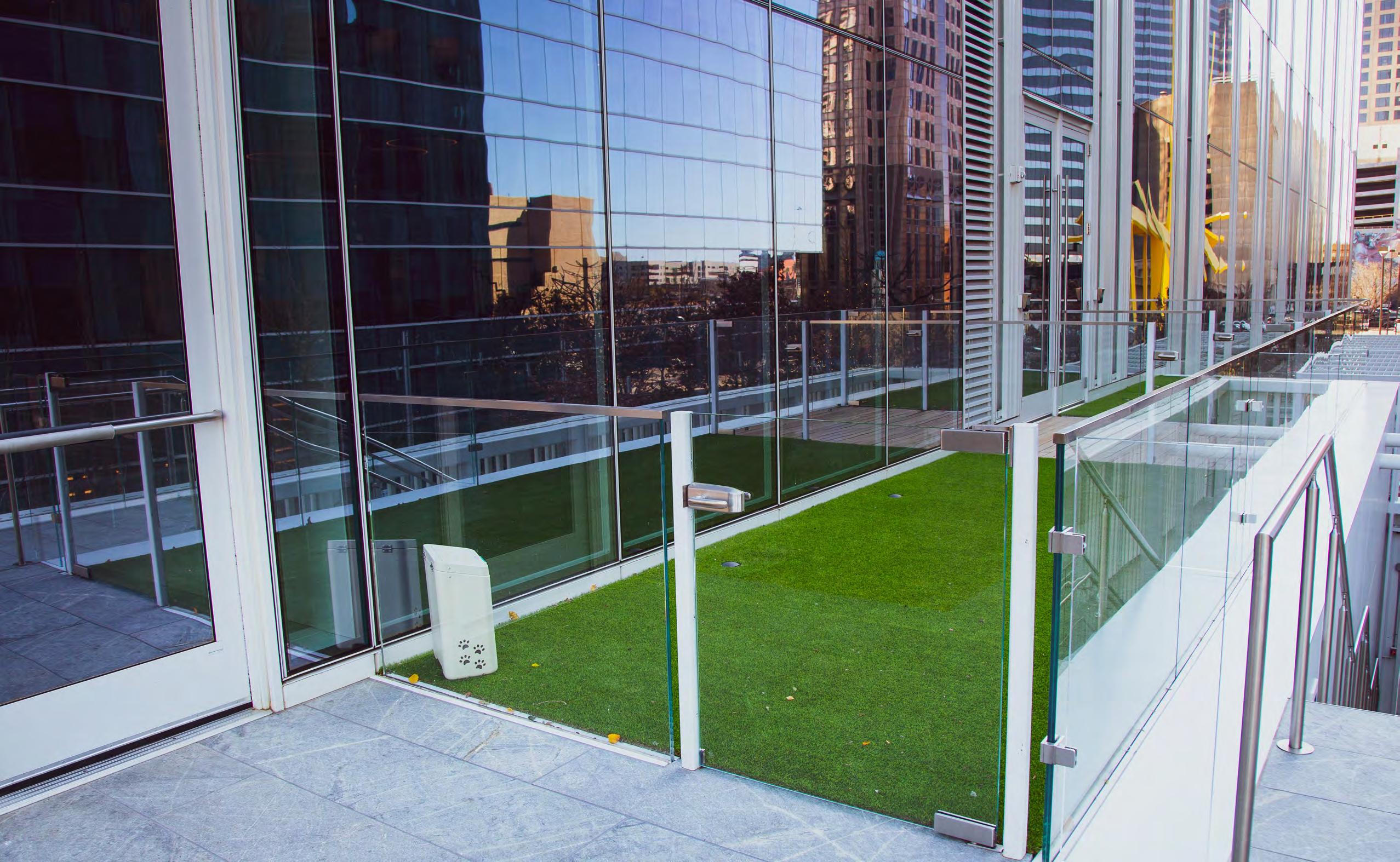

HALL ARTS
General Contractor: Austin Commercial Architect: HKS HALL ARTS HOTEL - DALLAS, TX info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
GATES GLASS SYSTEM
HOTEL
11

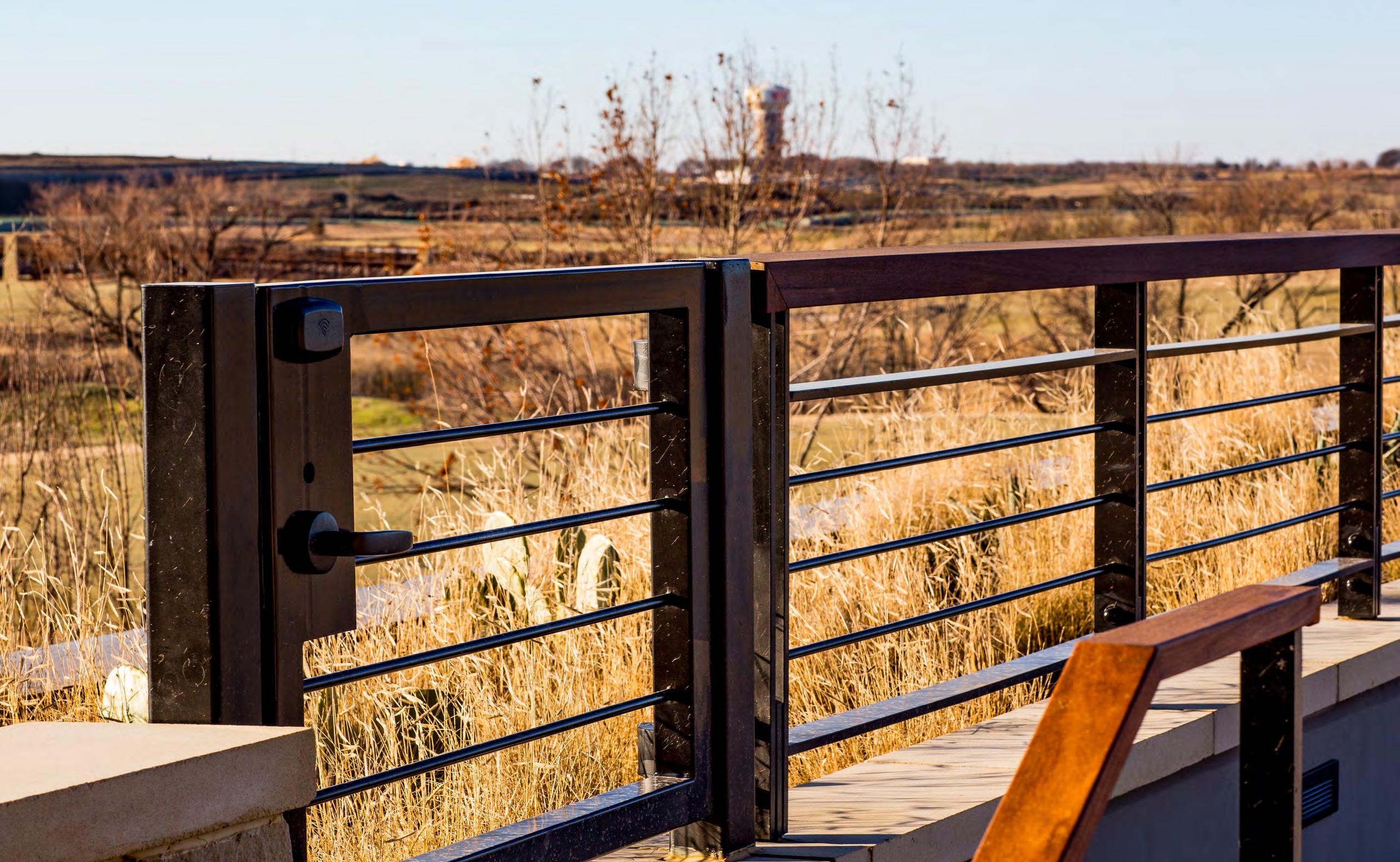

OMNI
Contractor: Brasfield
Gorrie Architect: SB Architects OMNI PGA RESORT - FRISCO, TX info@vivarailings.com 151 W. Vista Ridge Mall Dr. Lewisville, TX 75067 972-353-8482 vivarailings.com
GATES METAL SYSTEM
PGA RESORT General
&
