Elaboração de projetos na VEC Engenharia com adoção de processos emnuvem

 A VEC Engenharia® desenvolve seus processos em nuvem com base na plataforma BIM 360 da Autodesk e a Coleção AEC. É um importante avanço na adoção da metodologia BIM e na integração das etapas de projeto e seus colaboradores através das ferramentas especializadas.

 Com a adoção da metodologia BIM a compatibilização dos projetos e a comunicação entre as diversas disciplinas acontecem em todas as etapas de trabalho, garantindo assim a entrega de projetos em tempo reduzido, com maior precisão nas informações e menos imprevistos na fase de execução. 2

AEC PD&M 360

AEC COLLECTION PD&M COLLECTION E BIM 360 Docs+Design

 A VEC Engenharia® utiliza as soluções Autodesk Revit®, Robot®, Autocad Electrical®, Autodesk Inventor Professional®, Navisworks®, Infraworks®, BIM 360 Docs® e BIM 360 Design®, entre outros software, de maneira integrada em seus projetos. Os principais benefícios do uso das ferramentas são:

 Projeto tridimensional com metodologia BIM, envolvendo as diversas disciplinas como arquitetura, sistemas eletromecânicos, estrutura e fundação, integradas pela plataforma BIM 360 com a colaboração no Revit;

 Compartilhamento de documentos com ferramentas de comunicação e verificação de projeto em nuvem;

 Controle do acesso para colaboradores e clientes às informações importantes do projeto durante todas as etapas do empreendimento e todo ciclo de vida da obra ou produto;

 Assertividade no custo do projeto e prazo de execução.

Infraworks E Navisworks nas Etapas de Projeto

 Com o Autodesk Infraworks épossível realizar estudos iniciais e de viabilidadecom diversos cenários de maneiraprática e no contexto do projeto.

 Com a utilização do modelo de terrenogerado em nuvem, atualizado cominformações complementares de levantamento topográfico ou nuvem de pontosépossível inserir o empreendimento em seu local de construçãopara ummelhor entendimentode sua inserção no mundo real.

 O Autodesk Navisworks permitea visualização de modelos federados contendo informações de todas as disciplinasenvolvidasno projeto, permitindo uma visãoabsoluta do projeto com verificações de interferências ou inconsistências de projeto nas primeirasetapas do projeto e simulação 5Dpara controle de cronograma físico e financeiro.

Colaboração real Autodesk

Colaboração em Tempo real em Nuvem com o Autodesk Construction Cloud

A plataforma BIM 360 integra os arquivos de projeto com a armazenagem em nuvem para a possibilidade de colaboração entre asdiversas equipes de projeto.

O BIM 360 Docs permite a armazenagem e visualização dos diversos arquivos de projeto no próprionavegador, com ferramentas de coordenação e verificação de inconsistênciasentre as disciplinas.

O BIM 360 Design éa ferramenta de colaboração para o Revit em nuvem, permitindo que diversas equipes possamtrabalhar no projeto sem interrupçõese com compatibilização emtempo real.

ARQUITETURA CASA DE FESTAS BAIXO GRANDE

CIDADE: SÃO PEDRO DA ALDEIA-RJ

PROJETO: ESTUDO E RENDER

FASE: CONCLUÍDO

CLIENTE: PAULOFRANCISCO

CIDADE: SÃO PEDRO DA ALDEIA-RJ

PROJETO: ESTUDO E RENDER

FASE: CONCLUÍDO

CLIENTE: PAULO FRANCISCO

ARQUITETURA CASA DE FESTAS BAIXO GRANDE

CIDADE: VITORIA-ES – PRAIA DO CANTO

ELÉTRICO ED. SOLAR MADEIRA DE FREITAS

PROJETO: ELÉTRICO E ENTRADA DE ENERGIA

FASE: APROVADO EDP E CONCLUÍDO

CLIENTE: TRISTÃO ENGENHARIA

ELÉTRICO ED. SOLAR MADEIRA DE FREITAS

CIDADE: VITORIA-ES – PRAIA DO CANTO

PROJETO: ELÉTRICO E ENTRADA DE ENERGIA

FASE: APROVADO EDP E CONCLUÍDO

CLIENTE: TRISTÃO ENGENHARIA

ELÉTRICO

ED. RESIDENCIAL SALÉM I

CIDADE: SERRA-ES CIDADE CONTINETAL

PROJETO: ELÉTRICO E ENTRADA DE ENERGIA

FASE: APROVADO EDP E CONCLUÍDO

CLIENTE: IMPERIO CONSTRUÇÕES

1 : 200 Croqui de localização 1

POSTE DE B.T REDE EDP ESCELSA 2 01/04

CHEGADA DE CABOS MULTIPLEXADO ALUM 3X#35,00mm²+#35,0mm²

SOLDA EXOTÉRMICA

CABO DE COBRE NU #35mm2 MALHA DE ATERRAMENTO

HASTE COBREADA REF. TEL-5820 5/8" x 2,40m (ALTA CAMADA)

HASTE PARA ATERRAMENTO

SOLDA EXOTÉRMICA

VISTA SUPERIOR

CONCRETO ARMADO

VER DET. ATERRAMENTO

ALVENARIA OU CONCRETO ARMADO E REBOCADO

DIÂMETRO DE ø100mm

DETALHE-6A

CAIXA DE INSPEÇÃO C/TAMPA E ALÇA DIM.: (∅ 300x400)mm HASTE PARA ATERRAMENTO ALTA CAMADA DIM: ∅ 5/8"x2400mm

CONEXÃO COM SOLDA EXOTÉRMICA CABO NU BITOLA 35mm2 01 03 02 04 TEL

TEL-505/506 PRYSMIAN GRAFITE COBRE

OBS:

TEL-5820

1- PROPOR NO MÍNIMO DUAS HASTES DE COBRE, MÍNIMO 2,40m

2- O VALOR DE RESSITÊNCIA DA MALHA DEVERÁ APRESENTAR; MÁXIMO DE 10 OHMS, MEDIDA EM QUALQUER ÉPOCA DO ANO; 3- A DISTÂNCIA MÍNIMA ENTRE AS HASTES DE COBRE DEVERÁ SER DE 2,0m;

4- UTILIZAR CONECTOR DE GTDU DE 5/8" PSRA CONEXÃO DAS HASTES DE ATERRAMENTO E DOS CONDUTORES DE COBRE DA MALHA;

5- A MALHA DE ATERRAMENTO DEVERÁ SER INSTALDO COM CONSUTOR DE COBRE NU-750V- 25mm²;

6- A MALHA DE ATERRAMENTO DEVERÁ SER TAMBÉM INTERLIGADO AOS CONDUTORES DE PROTEÇÃO DOS QDL'S QUE ESTÃO DISPOSTOS DENTRO DA CAIXA DE PASSAGEM ELÉTRICA GERAL DO PRÉDIO;

TAMPA EM PEÇA METÁLICA EM AÇO GALVANIZADO

CONCRETO ARMADO OU FERRO FORJADO ARTICULADA

CHUMBADOR DE ø1/4" COM PRISIONEIRO CONECTOR DE ATERRAMENTO CABO DE ATERRAMENTO DE #25,0mm²

SEGUE PARA A HASTE DE ATERRAMENTO 5/8"x2,40m NO FUNDO DA CAIXA

DAS INSTALAÇÕES DE ENERGIA SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA

ELÉTRICA DA EDP ESPIRITO SANTO DISTRIBUIÇÃO DE ENERGIA S.A. - O PRAZO DE VALIDADE PARA EXECUÇÃO DO PROJETO APÓS ESTA LIBERAÇÃO É DE 24 (VINTE E QUATRO) MESES, SALVO SE OCORREREM MODIFICAÇÕES

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA. - A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A

EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA

ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS

POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS

LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

ALVENARIA OU CONCRETO ARMADO E REBOCADO PISO ACABADO

ATERRAMENTO DA TAMPA METÁLICA

: 25 Vista Vertical Proposto 2

SERVIÇO

15,00 cm

Cobertura

900,00 cm

3° Pavimento

600,00 cm

Olhal Instalado na Fachada para Ancoragem Ramal de Ligação do QM. Ponto de Entrega

2° Pavimento

300,00 cm

Fechamento em parede de alvenaria em Tijolo cerâmico, espessura 15cm.

Caixa de Passagem P/ Cabos Concreto 50x50cm. P/ Condutores de Alimentação dos QDL'S dos Apt°'s.

Térreo 0,00 cm

Caixa de Inspeção de Aterramento Circular 300mm C/ Haste de Terra 5/8" e Conector de GTDU Apropriado.

As tampas dos barramentos terão que ter punho; As caixas de medição confeccionadas em policarbonato terão que ser identificadas de forma adesiva na tampa internamente (ou externamente de maneira a não encobrir a identificação do fabricante) e internamente na lateral à direita de quem olha o medidor; “ As caixas de medição confeccionadas em chapa de aço terão que ser identificadas externamente na tampa de maneira a não encobrir a identificação do fabricante e internamente na lateral à direita de quem olha o medidor; Na tampa da caixa do medidor de serviço quando confeccionada em policarbonato terá que conter a inscrição pintada em vermelho, MEDIDOR DE SERVIÇO – COND, e a mesma de forma adesiva na tampa internamente (ou externamente de maneira a não encobrir a identificação do fabricante) e internamente na lateral à direita de quem olha o medidor; Na tampa da caixa do medidor de serviço quando confeccionada em chapa de aço ou de alumínio terá que conter a inscrição pintada em vermelho, MEDIDOR DE SERVIÇO – COND de maneira a não encobrir a identificação do fabricante e internamente na lateral à direita de quem olha o medidor; No quadro de distribuição do condomínio (QDC) , todos os circuitos serão identificados e na parte externa conter a inscrição pintada em vermelho CHAVE DE SERVIÇO DE EMERGÊNCIA , Imediatamente acima da caixa da proteção de proteção geral da edificação, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição EM CASO DE INCÊNDIO DESLIGUE com dimensões mínimas de 12x12 mm na cor branca; Imediatamente acima da caixa do medidor de serviço, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição EM CASO DE EMERGENCIA, USO EXCLUSIVO DO CORPO DE BOMBEIROS" com dimensões mínimas de 12x12 mm na cor branca; A(s) tampa(s) do(s) barramento(s), chave(s) blindada(s), disjuntor geral, “disjuntores parciais”, caixa(s) de derivação(s) e da(s) eletrocalha(s), deverão possuir dispositivos que impeçam sua abertura sem uso de ferramenta adequada e a inscrição RISCO DE VIDA Tanto o agrupamento de medidores quanto o “QDC” terão que ficar livre de qualquer obstáculo no mínimo 80cm; O aterramento quando aparente deverá ser protegido com eletroduto de PVC rígido de 20mm de diâmetro; No tubo de F.G que está junto ao poste da ESCELSA, na descida do ramal de entrada, deverá ser identificado com o nome do edifício e a numeração do mesmo com tinta esmalte preta; (30cm a partir do topo, de cima para baixo). Os eletrodutos subterrâneos contendo condutores de baixa tensão com energia não medida terão que ficar a uma profundidade mínima de 0,5 m. Quando os mesmo forem de PVC rígido pesado ou corrugado, terão que ser envelopados com uma espessura mínima de 100 mm de concreto, e na extensão do envelope, a cada 2,00 m terá que conter inscrições “ESCELSA-ENERGIZADO” com tinta apropriada na cor vermelha; Os eletrodutos suspensos contendo condutores de baixa tensão com energia não medida terão que ser em PVC rígido pesado ou FERRO galvanizado sustentados a cada 1,50 m conforme detalhe do elemento de fixação e, na extensão do eletrodudo, a cada 2,00 m terá que conter inscrições “ESCELSA-ENERGIZADO” com tinta apropriada na cor vermelha; Quando nas caixas de passagem houver haste de terra o isolamento do condutor neutro quando decapado deverá ser recomposto com fita isolante (azul clara) e massa auto-fusão. OBS.: Não instalar haste de terra na caixa de passagem situada junto a base do poste de derivação do ramal de entrada; O ramal de ligação aéreo de baixa tensão terá que ter 5,50 m de altura (PRINCIPALMENTE EM CRUZAMENTO DE VIAS) em relação ao piso com trânsito de veículos e 4,00 m com trânsito somente de pedestres; O ramal de ligação aéreo de baixa tensão deverá apresentar distância entre o ponto de ancoragem do lado da unidade consumidora e o nível da calcada, quando o poste da Concessionaria situar-se do mesmo lado da rua no mínimo igual a: – 6,0 m, quando o ramal de ligação cruzar garagens para entrada de veículos pesados;

– 5,0 m, quando o ramal de ligação cruzar garagens residenciais ou outros locais não acessíveis a veículos pesados;

– 4,0 m, quando o ramal de ligação não cruzar garagens.

A partir da parte superior livre do eletroduto do Ramal de Entrada AÉREO ou SUBTERRÂNEO, deverá ser deixada uma sobra de 1,5 m em cada condutor do ramal de entrada para viabilizar a conexão deste na Rede de Distribuição como também garantir a confecção do pingadouro;

A localização definitiva do poste da ESCELSA onde se fará o ponto de energia, deverá ser confirmada pelo interessado, junto ao escritório da ESCELSA, na época do lançamento do ramal de entrada; Deverá ser deixada no interior da caixa do medidor uma ponta mínima de 0,60 m em cada condutor para viabilizar a ligação da medição e proteção referente a cada unidade consumidora;

O disjuntor instalado junto ao medidor deverá ser monopolar, bipolar ou tripolar , evitando assim o acoplamento mecânico de disjuntores monopolares;

A chave blindada de proteção geral deverá ser instalada de modo que:

- O peso das lâminas não tenda a fechá-las.

- Na posição aberta os porta-fusíveis deverá ficar sem tensão.

- Os fusíveis deverão ser obrigatoriamente de ação retardada, com contatos tipo faca, tipo NH.

As conexões dos alimentadores às barras de cobre devem ser efetuadas de modo que quando for necessário a ligação de 02(dois) alimentadores(no máximo) em 01(um) único furo disponível da barra, esta deverá ser executada através de conectores apropriados e independentes.

As caixas para instalação de medidor identificadas como RESERVA , não poderão conter condutores no seu interior, devendo assim serem lacradas pela ESCELSA .

A caixa para instalação do disjuntor Geral e/ou parcial confeccionada em policarbonato deverá ser identificada internamente na tampa(ou externamente de maneira a não encobrir a identificação do fabricante) e internamente na lateral à direita de quem olha o disjuntor;

O acionamento dos motores de indução deverá atender ao exposto na tabela 19 da NO.PN.03.24.0002; Todos os dispositivos para seccionamento e manobra de circuitos contidos no sistema de entrada de energia deverão possuir recursos para impedimento de reenergização e para sinalização de advertência com indicação da condição operativa.

Os agrupamentos constituídos por caixas modulares deverão atender aos critérios de montagem pré-estabelecidos e acordados entre o fornecedor e a EDP Escelsa dispensando assim a especificação das caixas.

O Código de Postura Municipal deve ser observado quando da construção do agrupamento, visando preservar o passeio público (Calçada Cidadã) garantindo que o mesmo não seja um possível obstáculo. OBRA ENDEREÇO

DE ENERGIA SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA ELÉTRICA DA EDP ESPIRITO SANTO DISTRIBUIÇÃO DE ENERGIA S.A. - O PRAZO DE VALIDADE PARA EXECUÇÃO DO PROJETO APÓS ESTA LIBERAÇÃO

É DE 24 (VINTE E QUATRO) MESES, SALVO SE OCORREREM MODIFICAÇÕES

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA. - A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS

POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

PROPRIETÁRIO

Caixa de Medidor Modular Fontal

Fechamento em parede de alvenaria em Tijolo cerâmico, espessura 15cm.

CAIXA DE INSPEÇÃO DE ATERRAMENTO CIRCULAR 300mm COM HASTE DE COBRE 5/8" E CONECTOR DE GTDU

Item Descrição Material Und Quant.

1 Caixa modular policarbonato padrão EDP Escelsa Dim (520x260x186)mm Disjuntor Geral Ref. Andaluz Und 1

2 Caixa modular policarbonato padrão EDP Escelsa, barramento geral, Dim (520x260x186)mm Ref. Andaluz Und 1

3 Caixa modular policarbonato padrão EDP Escelsa, Barra de Terra e DPS, Dim (520x260x186)mm Ref. Andaluz Und 1

4 Caixa modular policarbonato padrão EDP Escelsa, para medidor polifásico e disjuntor, Dim (520x260x186)mm Ref. Andaluz Und 12 5 Mini disjuntor bipolar magnético curva "C" In 63A/Ui 240/415VAC -Icu 4,5KA Und 10 6 Mini disjuntor Tripolar magnético curva "C" In 63A/Ui 240/415VAC -Icu 4,5KA 1 7 Mini disjuntor bipolar magnético curva "C" In 40A/Ui

Disjuntor Termomagnético em caixa moldada, proteção geral (QM-01), In 100A, 450VAC Icu 10KA

Barra de Cobre eletrolítico (3/4" x 1/4")

Terminal de Compressão #35mm² modelo

12 Terminal de Compressão #16mm² modelo TM16-AT-60/68, Ref: Inteli

13 Terminal de Compressão #10mm² modelo TM16-AT-60/68, Ref: Inteli

14 Medidor de energia Bifásico fornecido e instalado EDP Escelsa

15 Medidor de energia Trifásico fornecido e instalado EDP Escelsa

16 Cabo cobre Classe 2 , HEPR-90-1KV #35,0mm². Fase-Preto, Neutro-Azul, Fef: Prysmian

17 Cabo cobre Classe 2 , PVC-70°-750V #16,0mm². Fase-Preto, Neutro-Azul (Apartamentos), Fef: Prysmian m

18 Cabo cobre Classe 2 , PVC-70°-750V #10,0mm². Fase-Preto, Neutro-Azul (Apartamentos), Fef: Prysmian m

19 Cabo cobre Classe 2 NU-70°-#25,0mm². (Aterramento), Fef: Prysmian m

20 Condutor de alumíno quadruplex XLPE 90°C #35mm2 m Var.

21 Conector apropriado Und 4

22 Olhal de aço galvanizado para parafuso de Ø16mmx150mm Und 1

23 Curva de entrada 45º ou cabeçote de Alumínio Ø3" (85mm) Und 1

24 Eletroduto de entrada PVC Rígido Roscável Ø85mm Und 1

25 Haste de aterramento cobreada Ø5/8"x2,40m Und 1

26 Conector de GTDU, ou similar, P/ Haste de aterramento cobreada 5/8"x2,40m Und 1

27 Alça pré formada Und 1

28 Abraçadeira de aço tipo "D" REF. MG 2652 (MEGA) PARA Ø2" (60mm) Und 3

29 Chumbador de aço Ø16mmx150mm Und 1

30 Caixa de inspeção de aterramento circular Und 1

1. ACIMA DA CAIXA ABRIGO DOS DISJUNTORES DE SERVIÇO E BOMBA DE INCÊNDIO DEVERÁ EXISTIR UMA PLACA EM ACRÍLICO COM FUNDO VERMELHO COM OS DIZERES: "EM CASO DE EMERGÊNCIA, USO EXCLUSIVO DO CORPO DE BOMBEIROS NA COR BRANCA

2. ACIMA DO DISJUNTOR GERAL, DEVERA EXISTIR UMA PLACA EM ACRILICO COM OS DIZERES: " EM CASO DE INCÊNDIO DESLIGUE" NA COR BRANCA E FUNDO VERMELHO.

3. AS PLACAS DEVERÃO SER CONFECCIONADAS COM MATERIAL NÃO FERRUGINOSO E RESISTENTE À FIXAÇÃO, PINTADAS COM FUNDO NA COR VERMELHA E OS DIZERES COM LETRAS (20x10)mm NA COR BRANCA; 4. AS PLACAS DEVERÃO SER PARAFUSADAS OU AFIXADAS COM FITA DUPLA FACE DE BOA ADERÊNCIA;

DE ENERGIA

SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA

ELÉTRICA DA EDP ESPIRITO SANTO DISTRIBUIÇÃO DE ENERGIA S.A. - O PRAZO DE VALIDADE PARA EXECUÇÃO DO PROJETO APÓS ESTA LIBERAÇÃO

É DE 24 (VINTE E QUATRO) MESES, SALVO SE OCORREREM MODIFICAÇÕES

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA. - A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A

EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA

ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS

LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

3x#35(35)mm2-ISOL.

DIAGRAMA UNIFILAR GERAL (PROPOSTO)

QUADRO DE MEDIDORES

BARR. 3F+N-60HZ 220/127V 3/4"x1/4"

Imediatamente acima da caixa da proteção de proteção geral da edificação, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição “EM CASO DE INCÊNDIO DESLIGUE ” com dimensões mínimas de 12x12 mm na cor branca; Imediatamente acima da caixa do medidor de serviço, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição “EM CASO DE EMERGENCIA, USO EXCLUSIVO DO CORPO DE BOMBEIROS" com dimensões mínimas de 12x12 mm na cor branca;

DAS INSTALAÇÕES DE ENERGIA SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA

DA EDP ESPIRITO SANTO DISTRIBUIÇÃO DE ENERGIA S.A. - O PRAZO DE VALIDADE PARA EXECUÇÃO DO PROJETO APÓS ESTA LIBERAÇÃO É DE 24 (VINTE E QUATRO) MESES, SALVO SE OCORREREM MODIFICAÇÕES

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA. - A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A

EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA

ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS

POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS

LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

CIDADE: SERRA-ES CIDADE CONTINETAL

PROJETO: ESTUDO PARA PROJETO LEGAL

FASE: FINSALIZADO

CLIENTE: IMPERIO CONSTRUÇÕES

ARQUITETURA ED. RESIDENCIAL SALÉM 2

CIDADE: SERRA-ES JARDIM LIMOEIRO

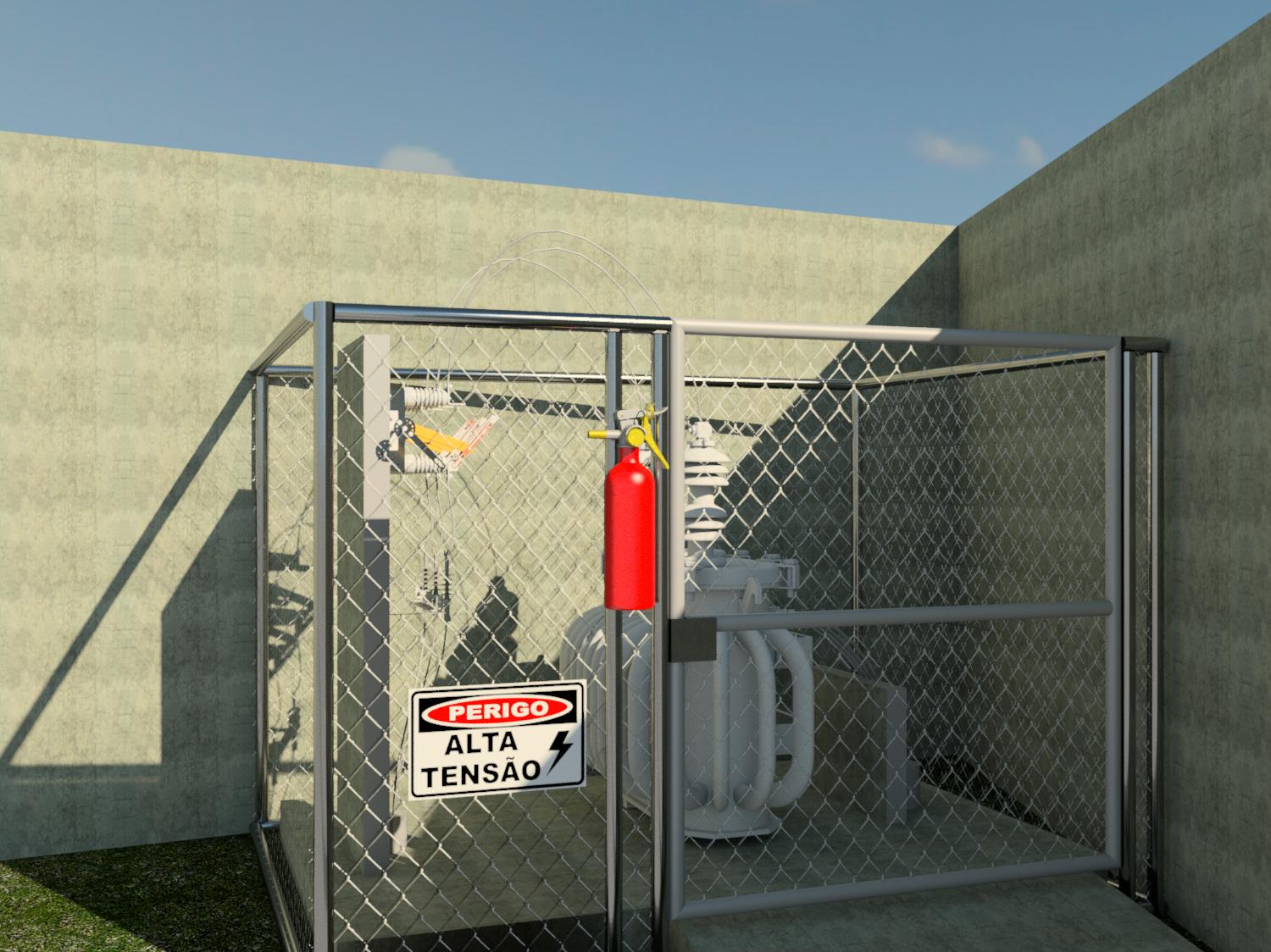

PROJETO: ELÉTRICO – SE 150KVA –114.KV

ELÉTRICO MITRA- PAROQUIA NSS SENHORA DA PENHA

FASE: FINALIZADO – CONSTRUÇÃO DE REDE EDP

CLIENTE: TRISTÃO ENGENHARIA

CIDADE: SERRA-ES JARDIM LIMOEIRO

PROJETO: ELÉTRICO – SE 150KVA –114.KV

ELÉTRICO MITRA- PAROQUIA NSS SENHORA DA PENHA

FASE: FINALIZADO – CONSTRUÇÃO DE REDE EDP

CLIENTE: TRISTÃO ENGENHARIA

CIDADE: SERRA-ES JARDIM LIMOEIRO

PROJETO: ELÉTRICO – SE 150KVA –114.KV

ELÉTRICO MITRA- PAROQUIA NSS SENHORA DA PENHA

FASE: FINALIZADO – CONSTRUÇÃO DE REDE EDP

CLIENTE: TRISTÃO ENGENHARIA

ELÉTRICO COPEAVI

CIDADE: SANTA MARIA DE JETIBÁ – CRG RURAL

PROJETO: ELÉTRICO – SE 300KVA – 114.KV( COMPARTILHADO ) ART.19

FASE: FINALIZADO – CONSTRUÇÃO DE REDE EDP

CLIENTE: AGREGA ENGENHARIA

(NÚ)

OBS: O VALOR DE RESSITÊNCIA DA MALHA DEVERÁ APRESENTAR MÁXIMO DE 25 OHMS, MEDIDA EM QULAQUER ÉPOCA DO ANO.

1 - O ANEL DE ATERRAMENTO SERA AFIXADO A 0.30m DO PISO ACABADO COM BUCHA N° 10 E PARAFUSO GALV. TIPO GANCHO AO DE TODA A MEDIÇÃO DA SUBESTAÇÃO E NO SOLO AO REDOR DE TODO O CONJUNTO COM CONDUTOR 50mm².

2 - AS INTERLIGACOES SERAO FEITAS COM CONECTORES APROPRIADOS

3 - O ATERRAMENTO DAS CAIXAS E EQUIPAMENTOS SERÃO INDIVIDUALIZADOS.

4 - TODAS AS PARTES METALICAS NÃO ENERGIZADAS (TELAS, PAINEIS E EQUIPAMENTOS) DEVERAO SER ATERRADAS AO ANEL DE ATERRAMENTO ATRAVES DE CABO DE COBRE DE #35mm².

5 - A DISTÂNCIA MÍNIMA ENTRE AS HASTES SERÁ DE 2,40m, SENDO ESTAS INSTALADAS EM CAIXAS DE INSPEÇÃO COM SISTEMA DE DRENAGEM

6 - O FUNDO DAS CAIXAS DO SISTEMA DE ATERRAMENTO DEVERÁ TER MATERIAL QUE PERMITA UMA BOA DRENAGEM CONFORME ESPECIFICADO EM DETALHE.

7 - PONTOS DE ATERRAMENTO COM CABO DE COBRE NÚ #35mm²:

- CAIXAS DE MEDIÇÃO HOROSAZONAL

- CAIXAS DE TC.

- CAIXAS DE PROTEÇÃO

- CAIXAS DE BARRAMENTO

- BASE E SUPORTES DA CHAVE SECCIONADORA. -PARA-RAIOS DE DISTRIBUIÇÃO NA ESTRUTURA PRIMÁRIA

MURO DE DIVISÃO LIMITE DE PROPRIEDADE COPEAVI E SICOB

O TRANSFORMADOR DEVERÁ SER LOCADO COM DISTÂNCIA MÍNIMA DE 3,20m DE QUAISQUER EDIFICAÇÕES ADJACENTES E OU ESTRUTURAS EM SUAS RPIXIMIDADES, SEJAM ELAS METÁLICAS OU NÃO, PRINCIPALMENTE, EM RELÇÃO A LIMITES DE PROPRIEDADES DE TERCEIROS

ELETRODUTO EM AÇO GALVANIZADO PESADO 164mm, PROPOSTO PARA INSTALAÇÃO DO ALIMENTADOR DO BARRAMENTO GERAL DE SEVIÇO 2X#300mm²(#300mm²)

1 Poste de 1000 Kgf – mínimo / 12,00 m

2 Isolador de pino para 15 kV

3 Pino para isolador de distribuição

4 Para-raios para sistema aterrado tensão nominal 12 kV

5 Cinta de diâmetro Ø 300mm

8 Parafuso de cabeça abaulada de 16 mm x comprimento adequado e porcas

9 Arruela quadrada de 36 mm de furo de 18 mm

11 Cabeçote para eletroduto em Aço Galvanizado Ø164mm

13 Suporte para transformador em poste de concreto circular, Ø 250mm

14 Transformador Trifásico 300 kVA padrão EDP (TAPs Primário: 10,2-10,8-11,4-12,0-12,6-13,2-13,8)

15 Condutor de cobre nu 16 mm².

25 Eletroduto em Aço Galvanizado Pesado Ø 164mm

26 Curva Eletroduto 135° em Aço Galvanizado Ø164mm

30 Niple Ø 2

33 Niple Ø 164mm

34 Caixa para medidor HORO-SAZONAL padrão EDP 800x800x250mm

35 Caixa para transformador de corrente 0,6 kV padrão EDP 770x670x300mm

36 Caixa de barramento padrão EDP 300x700x140mm 112,5KVA

37 Caixa de Barramento Geral Fabricação Andaluz 500x800x300mm

38 Caixa para disjuntor de proteção padrão EDP 800x450x230mm

40 Conector de GTDU, ou similar, P/ Haste de aterramento cobreada 5/8"x2,40m

42 Cruzeta de madeira de 2,40m por 90 x 90 mm – padrão EDP

43 Mão francesa plana

44 Sela para cruzeta

46 Eletroduto em PVC Rígido Roscável Pesado Ø 110mm

47 Curva Eletroduto 90° em PVC Rígido Roscável Ø110mm

50 Niple Ø 110mm

51 Caixa para transformador de corrente 0,6 kV padrão EDP 670X450X210mm

52 Caixa modular policarbonato padrão EDP Escelsa, para medidor polifásico e disjuntor, Dim (520x260x186)mm Ref. Andaluz

53 Caixa modular em policarbonato para abrigo de disjuntor geral do COND/SERVIÇO e Bomba de Incêndio com tampa, na cor vermelho DIM. (570x380x225)mm REF. Andaluz

54 Curva Eletroduto 90° em Aço Galvanizado Ø164mm

55 Niple Ø 40mm

56 Eletroduto com curva de Ø 40mm

57 Eletroduto com curva de Ø 60mm

EDP - GERÊNCIA EXECUTIVA DE ATENDIMENTO

Fl. 01/02 Fl. 02/02

PROJETO LIBERADO PARA FUTURA LIGAÇÃO DAS INSTALAÇÕES DE ENERGIA

SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA

LEMBRAMOS QUE QUANDO DA INSPEÇÃO DO PADRÃO

Notas:

1. O ângulo formado pelo condutor de média tensão e estrutura para ancoragem deste (parede e ou cruzeta) não poderá ser superior a 30°;

2. Os números dentro dos círculos, referemse aos itens da lista de material em anexo;

3. Por determinação da EDP, deverão ser instaladas chaves fusíveis na estrutura do transformador quando no ponto de derivação do ramal de ligação aéreo, na estrutura da EDP Espírito Santo, as mesmas não forem instaladas;

4. O eletroduto do alimentador principal deverá ficar aparente até a entrada da caixa do medidor, exceto quando atravessar a laje, e distante de 01 cm da mureta;

5. A espessura máxima da laje do abrigo para o sistema de medição deve ser de 07 (sete) cm;

6. A caixa de inspeção/visita da haste de terra poderá ser de seção circular ou quadrada, alvenaria ou concreto, com tampa;

7. Em locais com trânsito de veículos e pedestres, os postes deverão ser no mínimo de 12m e a distância mínima ao solo deverá ser de 5m para os condutores de baixa tensão e 6m para o transformador;

8. As ferragens deverão ser galvanizadas à quente podendo receber acabamento com tinta de alumínio;

9. Quando em saída subterrânea, os condutores de baixa tensão deverão respeitar as indicações e os requisitos mínimos citados por este Padrão;

10. O disjuntor deverá ser instalado em caixa apropriada definido neste padrão técnico;

REFERÊNCIA DA SOLICITAÇÃO DE ANÁLISE DESTE PROJETO: DATA: VIA: 45003613928 ESTUDO: ENGENHARIA:

58 Armação secundaria 1 estribo, haste 16mm x 150mm com isolador roldana Romilson M. De Paula Matr.: 203285

ELÉTRICO ENTENDER COMO NECESSÁRIO, INCLUSIVE.

IMPORTANTE: 01/10/2020 02/10

(POLEGADAS). EXEMPLO: NOTEBOOK. ORIENTAMOS PARA QUE QUANDO DA INSPEÇÃO DO PADRÃO, O COLABORADOR DA EDP ES UTILIZANDO O MEIO ELETRÔNICO VIA EQUIPAMENTO DE PROPRIEDADE DO INTERESSADO, RATIFIQUE

11. As cotas são dadas em milímetros; 12. A utilização de motores e cargas distantes da subestação poderá implicar no redimensionamento dos condutores de alimentação após o dispositivo para proteção geral de baixa tensão instalado no padrão de entrada de energia; 13. Poderão ser utilizadas ainda caixas em policarbonato do tipo modular, desde que as mesmas sejam de fabricantes que possuam protótipos específicos homologados pela EDP. 14.As conexões dos condutores na bucha do transformador devera entrar pela parte de cima.

OBRA

ENDEREÇO

PROPRIETÁRIO

1 Poste de 1000 Kgf – mínimo / 12,00 m

2 Isolador de pino para 15 kV

3 Pino para isolador de distribuição

4 Para-raios para sistema aterrado tensão nominal 12 kV

5 Cinta de diâmetro Ø 300mm

8 Parafuso de cabeça abaulada de 16 mm x comprimento adequado e porcas

9 Arruela quadrada de 36 mm de furo de 18 mm

11 Cabeçote para eltroduto em Aço Galvanizado Ø164mm

13 Suporte para transformador em poste de concreto circular, Ø 250mm

14 Transformador Trifásico 300 kVA padrão EDP (TAPs Primário: 10,2-10,8-11,4-12,0-12,6-13,2-13,8)

15 Condutor de cobre nu 16mm²

25 Eletroduto em Aço Galvanizado Pesado Ø 164mm

26 Curva Eletroduto 135° em Aço Galvanizado Ø164mm

30 Niple Ø 2

33 Niple Ø 164mm

34 Caixa para medidor HORO-SAZONAL padrão EDP 800x800x250mm

35 Caixa para transformador de corrente 0,6 kV padrão EDP 770x670x300mm

36 Caixa para barramento padrão EDP 300x700x140mm 112,5KVA

37 Caixa de Barramento Geral Fabricação Andaluz 500x800x300mm

38 Caixa para disjuntor de proteção padrão EDP 800x450x230mm

40 Conector de GTDU, ou similar, P/ Haste de aterramento cobreada 5/8"x2,40m

42 Cruzeta de madeira de 2,40m por 90 x 90 mm – padrão EDP

43 Mão francesa plana

44 Sela para cruzeta

46 Eletroduto em PVC Rígido Roscável Pesado Ø 110mm

47 Curva Eletroduto 90° em PVC Rígido Roscável Ø110mm

50 Niple Ø 110mm

51 Caixa para transformador de corrente 0,6 kV padrão EDP 670X450X210mm

52 Caixa modular policarbonato padrão EDP Escelsa, para medidor polifásico e disjuntor, Dim (520x260x186)mm Ref. Andaluz

53 Caixa modular em policarbonato para abrigo de disjuntor geral do COND/SERVIÇO e Bomba de Incêndio com tampa, na cor vermelho DIM. (570x380x225)mm REF. Andaluz

54 Curva Eletroduto 90° em Aço Galvanizado Ø164mm

55 Niple Ø 40mm

56 Eletroduto com curva de Ø 40mm

57 Eletroduto com curva de Ø 60mm

58 Armação secundaria 1 estribo, haste 16mm x 150mm com isolador roldana

3D-subestação

Notas de Baixa Tensão

Todo condutor neutro deverá ser isolado e identificado na cor azul-claro, e quando subterrâneo a classe de isolamento do mesmo , terá que ser de XLPE ou EPR 90 °C 0,6 / 1k V para os casos de circuitos alimentadores gerais de edificações. Os condutores com seção acima de 10 mm 2 terão de ter cabos; A caixa para instalação do disjuntor Geral e/ou parcial, instalação de barramentos, de derivações e as caixas do tipo eletrocalha deverão ser construídas em chapa de aço de espessura de 1.9 mm com dispositivos para lacre; As tampas dos barramentos terão que ter punho; As caixas de medição confeccionadas em policarbonato terão que ser identificadas de forma adesiva na tampa internamente (ou externamente de maneira a não encobrir a identificação do fabricante) e internamente na lateral à direita de quem olha o medidor; As caixas de medição confeccionadas em chapa de aço terão que ser identificadas externamente na tampa de maneira a não encobrir a identificação do fabricante e internamente na lateral à direita de quem olha o medidor; Na tampa da caixa do medidor de serviço quando confeccionada em policarbonato terá que conter a inscrição pintada em vermelho, MEDIDOR DE SERVIÇO – COND, e a mesma de forma adesiva na tampa internamente (ou externamente de maneira a não encobrir a identificação do fabricante) e internamente na lateral à direita de quem olha o medidor; Na tampa da caixa do medidor de serviço quando confeccionada em chapa de aço ou de alumínio terá que conter a inscrição pintada em vermelho, MEDIDOR DE SERVIÇO – COND de maneira a não encobrir a identificação do fabricante e internamente na lateral à direita de quem olha o medidor; No quadro de distribuição do condomínio “(QDC) ”, todos os circuitos serão identificados e na parte externa conter a inscrição pintada em vermelho CHAVE DE SERVIÇO DE EMERGÊNCIA Imediatamente acima da caixa da proteção de proteção geral da edificação, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição “EM CASO DE INCÊNDIO DESLIGUE com dimensões mínimas de 12x12 mm na cor branca; Imediatamente acima da caixa do medidor de serviço, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição “EM CASO DE EMERGENCIA, USO EXCLUSIVO DO CORPO DE BOMBEIROS" com dimensões mínimas de 12x12 mm na cor branca; A(s) tampa(s) do(s) barramento(s), chave(s) blindada(s), disjuntor geral, disjuntores parciais , caixa(s) de derivação(s) e da(s) eletrocalha(s), deverão possuir dispositivos que impeçam sua abertura sem uso de ferramenta adequada e a inscrição “RISCO DE VIDA ”

Tanto o agrupamento de medidores quanto o QDC terão que ficar livre de qualquer obstáculo no mínimo 80cm; O aterramento quando aparente deverá ser protegido com eletroduto de PVC rígido de 20mm de diâmetro; No tubo de F.G que está junto ao poste da ESCELSA, na descida do ramal de entrada, deverá ser identificado com o nome do edifício e a numeração do mesmo com tinta esmalte preta; (30cm a partir do topo, de cima para baixo). Os eletrodutos subterrâneos contendo condutores de baixa tensão com energia não medida terão que ficar a uma profundidade mínima de 0,5 m. Quando os mesmo forem de PVC rígido pesado ou corrugado, terão que ser envelopados com uma espessura mínima de 100 mm de concreto, e na extensão do envelope, a cada 2,00 m terá que conter inscrições ESCELSA-ENERGIZADO com tinta apropriada na cor vermelha; Os eletrodutos suspensos contendo condutores de baixa tensão com energia não medida terão que ser em PVC rígido pesado ou FERRO galvanizado sustentados a cada 1,50 m conforme detalhe do elemento de fixação e, na extensão do eletrodudo, a cada 2,00 m terá que conter inscrições ESCELSA-ENERGIZADO com tinta apropriada na cor vermelha; Quando nas caixas de passagem houver haste de terra o isolamento do condutor neutro quando decapado deverá ser recomposto com fita isolante (azul clara) e massa auto-fusão. OBS.: Não instalar haste de terra na caixa de passagem situada junto a base do poste de derivação do ramal de entrada;

O ramal de ligação aéreo de baixa tensão terá que ter 5,50 m de altura (PRINCIPALMENTE EM CRUZAMENTO DE VIAS) em relação ao piso com trânsito de veículos e 4,00 m com trânsito somente de pedestres;

O ramal de ligação aéreo de baixa tensão deverá apresentar distância entre o ponto de ancoragem do lado da unidade consumidora e o nível da calcada, quando o poste da Concessionaria situar-se do mesmo lado da rua no mínimo igual a:

6,0 m, quando o ramal de ligação cruzar garagens para entrada de veículos pesados; – 5,0 m, quando o ramal de ligação cruzar garagens residenciais ou outros locais não acessíveis a veículos pesados;

– 4,0 m, quando o ramal de ligação não cruzar garagens.

O ramal de ligação aéreo de baixa tensão não poderá passar sobre área construída; ser acessível de janela, sacadas, telhados, escadas e áreas adjacentes, devendo por isto, qualquer dos seus fios afastarem-se dos mesmos, no mínimo 1,20 m; A partir da parte superior livre do eletroduto do Ramal de Entrada AÉREO ou SUBTERRÂNEO, deverá ser deixada uma sobra de 1,5 m em cada condutor do ramal de entrada para viabilizar a conexão deste na Rede de Distribuição como também garantir a confecção do pingadouro;

A chave blindada de proteção geral deverá ser instalada de modo que:

- O peso das lâminas não tenda a fechá-las.

- Na posição aberta os porta-fusíveis deverá ficar sem tensão.

- Os fusíveis deverão ser obrigatoriamente de ação retardada, com contatos tipo faca, tipo NH. As conexões dos alimentadores às barras de cobre devem ser efetuadas de modo que quando for necessário a ligação de 02(dois) alimentadores(no máximo) em 01(um) único furo disponível da barra, esta deverá ser executada através de conectores apropriados e independentes.

As caixas para instalação de medidor identificadas como RESERVA , não poderão conter condutores no seu interior, devendo assim serem lacradas pela ESCELSA .

Os agrupamentos constituídos por caixas modulares deverão atender aos critérios de montagem préestabelecidos e acordados entre o fornecedor e a EDP Escelsa dispensando assim a especificação das caixas.

41. Os condutores fase e neutro até a proteção do medidor de serviço e da loja 1 deverão ter encordoamento classe 2.

42. Nas conexões dos condutores de outras ligações quando flexiveis, deverão ter em suas terminações conectores a compressão.

ENDEREÇO

PROPRIETÁRIO

ELETRODUTO ENVELOPADO S/ESCALA

O ENVELOPAMENTO SERÁ EXECUTADO EM TODO O TRAJETO SUBTERRÂNEO DOS CONDUTORES RESPONSÁVEIS PELA ALIMENTAÇÃO DO CENTRO DE MEDIAÇÃO EM B.T

NÍVELL DO PISO ACABADO

FITA DE ADVERTÊNCIA

INSCRIÇÃO

ELETRODUTO PVC 4"

CONCRETO fck 15MPA

AINSCRIAÇÃO DEVERÁ SER EFETUADA EM BAIXO RELEVO A CADA 2m COM TINTA APROPRIADA NA COR VERMELHA

CABO DE COBRE NU #50mm2 MALHA DE ATERRAMENTO

HASTE COBREADA REF. TEL-5820 5/8" x 2,40m (ALTA CAMADA)

CAIXA DE INSPEÇÃO C/TAMPA E ALÇA DIM.: (∅ 300x400)mm

HASTE PARA ATERRAMENTO ALTA

CAMADA DIM: ∅ 5/8"x2400mm

CONEXÃO COM SOLDA EXOTÉRMICA CABO NU BITOLA 50mm2

EDPESCELSA-ENERGIZADO

FUTURA LIGAÇÃO DAS INSTALAÇÕES DE ENERGIA

SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA.

- A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A

EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA

ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS

POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS

LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

Fl. 01/02 Fl. 02/02

PROJETO LIBERADO PARA FUTURA LIGAÇÃO DAS INSTALAÇÕES DE ENERGIA

SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA.

- A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A

EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA

ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS

POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS

LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

(POLEGADAS). EXEMPLO: NOTEBOOK. ORIENTAMOS PARA QUE QUANDO DA INSPEÇÃO DO PADRÃO, O COLABORADOR DA EDP ES UTILIZANDO O MEIO ELETRÔNICO VIA EQUIPAMENTO DE PROPRIEDADE DO INTERESSADO, RATIFIQUE A VALIDADE DESTE PROJETO, SE

EDP - GERÊNCIA EXECUTIVA DE ATENDIMENTO ENERGIA ELÉTRICA, DEVE SER APRESENTADO POR V.Sª. O PROJETO ELÉTRICO ENTENDER COMO NECESSÁRIO, INCLUSIVE.

DAS INSTALAÇÕES DE ENERGIA

SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA. - A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A

EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA

ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS

POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS

LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

CAIXA DE BARRAMENTO EM CHAPA DE AÇO GALVANIZADO 3mm 400x800x300mm FABRICAÇÃO ANDALUZ

TAMPA EM CHAPA DE AÇO GALVANIZADO 3mm 396x796x3mm FABRICAÇÃO ANDALUZ

SECTION C-C SCALE 1 / 4

SECTION E-E SCALE 1 / 4

LISTA DE MATERIAL CAIXA DE DERIVAÇÃO 300x700X140mm DESCRIPTION QTY ITEM CAIXA DE DE DERIVAÇÃ EM CHAPA DE AÇO GALVANIZADO 3mm 300x700x140mm FABRICAÇÃO ANDALUZ 1 1 TAMPA DE CAIXA DE DERIVAÇÃO EM CHAPA DE AÇO GALVANIZADO 3mm 294x694mm FABRICAÇÃO ANDALUZ 1 2 ALÇA DE MÃO EM POLICARBONATO FABRICAÇÃO ANDALUZ 2 3 BARRA DE COBRE CHATO 1"X6,35mmx300mm 3 5

SUPORTE PARA BARRA ATÉ 1000V, ZAMBELI, H=60mm 6 7 ARRULEA SÉRIE MÉTRICA8mm 24 8

PARAFUSO DE LATÃO DE 3/8"COM PORCA SEXTAVADA

PARAFUSO DE SÉRIE MÉTRICA 8mm SOLDAO NA CHAPA 10 10

PARAFUSO ESPECIAL FIXAÇÃO DA ALÇA DE MÃO 8mm

PORCA SÉREI MÉTRICA 8mm FIXAÇÃO DA ALÇA DE MÃO 4 15

PORCA SÉRIE MÉTRICA 8x1.25 4 16 NIPLE 110mm 2 17

DAS INSTALAÇÕES DE ENERGIA SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA ELÉTRICA DA EDP ESPIRITO SANTO DISTRIBUIÇÃO DE ENERGIA S.A. - O PRAZO DE VALIDADE PARA EXECUÇÃO DO PROJETO APÓS ESTA LIBERAÇÃO É DE 24 (VINTE E QUATRO) MESES, SALVO SE OCORREREM MODIFICAÇÕES TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA. - A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

LEGENDA MEDIÇÃO

01 - PINO PARA INSTALAÇÃO DE LACRE - TAMPA EXTERNA E GRADE INTERNA

02 - VENTILAÇÃO

03 - PLACA DE IDENTIFICAÇÃO COM LOGOMARCA DO FABRICANTE

04 - ORELHA DE FIXAÇÃO

05 - TAMPA EXTERNA

06 - TAMPA INTERNA

07 - INDICAÇÃO PARA FURAÇÃO DE ELETRODUTO Ø 2"

08 - PINOS PARA ATERRAMENTO

09 - SUPORTE DA PORTA INTERNA

10 - PLACA DE MONTAGEM - PADRÃO NBR - PARA INSTALAÇÃO DE EQUIPAMENTOSTAMPA EXTERNA

11 - SUPORTE PARA "MICRO-SWITCH" DE MODO REGULÁVEL

12 - TRINCO PARA SEGURANÇA E FECHAMENTO DA TAMPA EXTERNA

NOTAS:

1 - DIMENSÕES EM MILÍMETROS

2 - CAIXA COM GRAU IP-40 (REF. ABNT) FABRICADA EM CHAPA 16 SAE 1010/1020 SOLDADA

3 - TODA A CAIXA DEVERÁ RECEBER TRATAMENTO ANTI-CORROSÍVO PELO SISTEMA DE

5 - A PLACA DE MONTAGEM DEVERÁ SER EM COR LARANJA

6 - A PORTA INTERNA DEVERÁ TER REGULAGEM DE PROFUNDIDADE AJUSTÁVEL POR MEIO DE PARAFUSOS BANHO QUIMICO (DESENGRAXE E FOSFATIZAÇÃO)

4 - A CAIXA DEVERÁ SER REVESTIDA COM PINTURA ELETROSTÁTICA N 6,5 CINZA MUNSELL PORCA "BORBOLETA", ALÉM DE ATERRAMENTO E GRADE PARA VISUALIZAÇÃO DO MEDIDOR

7 - A PORTA EXTERNA DEVERÁ POSSUIR VISOR EM POLICARBONATO TRANSPARENTE (3mm) PONTO PARA ATERRAMENTO E VEDAÇÃO

8 - SÓ PODERÃO SER UTILIZADAS CAIXAS DE FORNECEDORES HOMOLOGADOS PELA EDP

9 - AS DIMENSÕES SÃO AS MÍNIMAS RECOMENDADAS, CONSIDERANDO OS PADRÕES APRESENTADOS CAIXAS DE DIMENSÕES E FORMATOS DIFERENTES PODERÃO SER ACEITOS DESDE QUE PREVIAMENTE APROVADOS PELA EDP-ESCELSA

ENERGIA SEGUNDO CRITÉRIOS CONTIDOS NA NORMA DE FORNECIMENTO DE ENERGIA ELÉTRICA DA EDP ESPIRITO SANTO DISTRIBUIÇÃO DE ENERGIA S.A. - O PRAZO DE VALIDADE PARA EXECUÇÃO DO PROJETO APÓS ESTA LIBERAÇÃO É DE 24 (VINTE E QUATRO) MESES, SALVO SE OCORREREM MODIFICAÇÕES

TÉCNICAS OU LEGAIS NA ATUAL NORMA DE FORNECIMENTO DE ENERGIA. - A EXECUÇÃO DO PROJETO LIBERADO PARA FUTURA LIGAÇÃO OBRIGA A

EDIFICAÇÃO A ENQUADRAR-SE NO PADRÃO DE FORNECIMENTO DE ENERGIA

ELÉTRICA VIGENTE E AOS DEMAIS PADRÕES DA EDP PARA APLICAÇÃO NAS REDES PRIMÁRIA E SECUNDÁRIA DE DISTRIBUIÇÃO DE ENERGIA ELÉTRICA, NAS

POSTURAS MUNICIPAIS, ESTADUAIS, FEDERAIS E NAS RESPECTIVAS

LEGISLAÇÕES VOLTADAS PARA O USO/EXPLORAÇÃO DO SOLO.

PVC-0,6/1,0KV

Painel: Barramento Geral B.T

Localização: Alimentação: 127/220V Trifásico (3F+N+T)

Alimentado

PVC-0,6/1,0KV

EPR-0,6/1,0KV

Notas de Baixa Tensão

Todo condutor neutro deverá ser isolado e identificado na cor azul-claro, e quando subterrâneo a classe de isolamento do mesmo , terá que ser de XLPE ou EPR 90 °C 0,6 / 1k V para os casos de circuitos alimentadores gerais de edificações. Os condutores com seção acima de 10 mm 2 terão de ter cabos; A caixa para instalação do disjuntor Geral e/ou parcial, instalação de barramentos, de derivações e as caixas do tipo eletrocalha deverão ser construídas em chapa de aço de espessura de 1.9 mm com dispositivos para lacre; As tampas dos barramentos terão que ter punho; As caixas de medição confeccionadas em policarbonato terão que ser identificadas de forma adesiva na tampa internamente (ou externamente de maneira a não encobrir a identificação do fabricante) e internamente na lateral à direita de quem olha o medidor; As caixas de medição confeccionadas em chapa de aço terão que ser identificadas externamente na tampa de maneira a não encobrir a identificação do fabricante e internamente na lateral à direita de quem olha o medidor; Na tampa da caixa do medidor de serviço quando confeccionada em policarbonato terá que conter a inscrição pintada em vermelho, MEDIDOR DE SERVIÇO – COND, e a mesma de forma adesiva na tampa internamente (ou externamente de maneira a não encobrir a identificação do fabricante) e internamente na lateral à direita de quem olha o medidor; Na tampa da caixa do medidor de serviço quando confeccionada em chapa de aço ou de alumínio terá que conter a inscrição pintada em vermelho, MEDIDOR DE SERVIÇO – COND de maneira a não encobrir a identificação do fabricante e internamente na lateral à direita de quem olha o medidor; No quadro de distribuição do condomínio (QDC) , todos os circuitos serão identificados e na parte externa conter a inscrição pintada em vermelho “CHAVE DE SERVIÇO DE EMERGÊNCIA” Imediatamente acima da caixa da proteção de proteção geral da edificação, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição EM CASO DE INCÊNDIO DESLIGUE ” com dimensões mínimas de 12x12 mm na cor branca;

Imediatamente acima da caixa do medidor de serviço, deverá conter uma placa com dimensões mínimas de 250x200 mm em acrílico com fundo vermelho e a inscrição EM CASO DE EMERGENCIA, USO EXCLUSIVO DO CORPO DE BOMBEIROS" com dimensões mínimas de 12x12 mm na cor branca; A(s) tampa(s) do(s) barramento(s), chave(s) blindada(s), disjuntor geral, disjuntores parciais , caixa(s) de derivação(s) e da(s) eletrocalha(s), deverão possuir dispositivos que impeçam sua abertura sem uso de ferramenta adequada e a inscrição “RISCO DE VIDA ” Tanto o agrupamento de medidores quanto o QDC terão que ficar livre de qualquer obstáculo no mínimo 80cm; O aterramento quando aparente deverá ser protegido com eletroduto de PVC rígido de 20mm de diâmetro; No tubo de F.G que está junto ao poste da ESCELSA, na descida do ramal de entrada, deverá ser identificado com o nome do edifício e a numeração do mesmo com tinta esmalte preta; (30cm a partir do topo, de cima para baixo). Os eletrodutos subterrâneos contendo condutores de baixa tensão com energia não medida terão que ficar a uma profundidade mínima de 0,5 m. Quando os mesmo forem de PVC rígido pesado ou corrugado, terão que ser envelopados com uma espessura mínima de 100 mm de concreto, e na extensão do envelope, a cada 2,00 m terá que conter inscrições “ESCELSA-ENERGIZADO” com tinta apropriada na cor vermelha; Os eletrodutos suspensos contendo condutores de baixa tensão com energia não medida terão que ser em PVC rígido pesado ou FERRO galvanizado sustentados a cada 1,50 m conforme detalhe do elemento de fixação e, na extensão do eletrodudo, a cada 2,00 m terá que conter inscrições “ESCELSA-ENERGIZADO” com tinta apropriada na cor vermelha; Quando nas caixas de passagem houver haste de terra o isolamento do condutor neutro quando decapado deverá ser recomposto com fita isolante (azul clara) e massa auto-fusão. OBS.: Não instalar haste de terra na caixa de passagem situada junto a base do poste de derivação do ramal de entrada; O ramal de ligação aéreo de baixa tensão terá que ter 5,50 m de altura (PRINCIPALMENTE EM CRUZAMENTO DE VIAS) em relação ao piso com trânsito de veículos e 4,00 m com trânsito somente de pedestres;

– 6,0 m, quando o ramal de ligação cruzar garagens para entrada de veículos pesados;

– 5,0 m, quando o ramal de ligação cruzar garagens residenciais ou outros locais não acessíveis a veículos pesados;

– 4,0 m, quando o ramal de ligação não cruzar garagens.

O disjuntor instalado junto ao medidor deverá ser monopolar, bipolar ou tripolar , evitando assim o acoplamento mecânico de disjuntores monopolares;

A chave blindada de proteção geral deverá ser instalada de modo que:

- O peso das lâminas não tenda a fechá-las.

- Na posição aberta os porta-fusíveis deverá ficar sem tensão.

- Os fusíveis deverão ser obrigatoriamente de ação retardada, com contatos tipo faca, tipo NH.

As caixas para instalação de medidor identificadas como RESERVA , não poderão conter condutores no seu interior, devendo assim serem lacradas pela ESCELSA .

42.

Os condutores fase e neutro até a proteção do medidor de serviço e da loja 1 deverão ter encordoamento classe 2.

Nas conexões dos condutores de outras ligações quando flexiveis, deverão ter em suas terminações conectores a compressão.

OBRA

ENDEREÇO

PROPRIETÁRIO

EMISSÃO E PROTOCOLO:

AUTOR: ESCALA

ELABORAÇÃO:

Tabela Resumo dos Circuitos

ELÉTRICO COPEAVI

CIDADE: SANTA MARIA DE JETIBÁ – CRG RURAL

PROJETO: ELÉTRICO – SE 300KVA – 114.KV( COMPARTILHADO ) ART.19

FASE: FINALIZADO – CONSTRUÇÃO DE REDE EDP

CLIENTE: AGREGA ENGENHARIA

Notas Gerais: 1

1 -Dimensões em millimetros, exceto onde indicado.

2 -Os cabos não poderão ser dobrados formando arestas ou cantos, deverão ser feitas curvas de raio longo.

3 -Todas as estruturas metálicas deverão ser aterradas.

4 -Os cabos da malha de aterramento externa deverão ser enterrados a uma profundidade de no minimo 500mm

5 -Projeto conforme Norma NBR-5419/2015

6 -Todas as estruturas metálicas no topo da edificação deverão ser interligadas ao sitema de SPDA.

7 -O sistema deverá ter uma manutenção preventiva anual e sempre que atingido por descargas atmosféricas para verificar eventuais irregularidades e garantir a eficiência do SPDA.

8 -O sistema de SPDA não impede a ocorrência das descargas atmosféricas e não pode assegurar a proteção absoluta de uma estrutura, de pessoas e bens. Entretanto, a aplicação da referida norma reduz de forma significativa os riscos de danos devidos às descargas atmosféricas.

9 -As estruturas metálicas que estiver a menos de 0,5m de distância das descidas deverão ser interligadas as descidas, equalizando os potenciais e evitando centelhamento perigoso.

10 -Sistema de SPDA defido como classe III.

LEGENDA SPDA

-Cabo de cobre Nú 50mm² aparente

-Cabo de cobre Nú 90mm² embutido no piso

-Barra Chata de Alumínio (70mm²)

-Indicação de Subida

-Indicação de Descida

-Indicação Passa

-Para Raio Tipo Franklin

-Mini Captor

-Caixa de inspeção com haste

-Haste de Aterramento

BEP -Caixa de equalização

x -Simbolo de Detalhe

1 : 75 SPDA ESCRITÓRIO

1 : 75 CORTE AA

Para-Raio Tipo Franklin, montagem tipo porta bandeira, fornecido completo com de 6mx2'', com 1 descida, captor, com sinaleiro, abraçadeiras

Eletroduto

Suporte Guia reforçado cabo de cobre nu, h=200mm, com roldana em polipropileno

DET. 2 05/05 #50 mm²

DET. 2 05/05 11,73 11,20

Abaixo

VER DETALHE / 4 03/05

LEGENDA SPDA

-Cabo de cobre Nú 50mm² aparente

-Cabo de cobre Nú 90mm² embutido no piso

-Barra Chata de Alumínio (70mm²)

-Indicação de Descida

-Indicação Passa

-Indicação de Subida -Para Raio Tipo Franklin

-Mini Captor

-Haste de Aterramento

DET. 2 05/05

Notas Gerais:

bandeira, mastro descida, com com

Caixa de inspeçao para instalação de Haste, Ø300mm, com tampa de ferro fundido reforçada reforçado para h=200mm, polipropileno

-Caixa de inspeção com haste

BEP -Caixa de equalização

DET x -Simbolo de Detalhe

1 -Dimensões em millimetros, exceto onde indicado.

2 -Os cabos não poderão ser dobrados formando arestas ou cantos, deverão ser feitas curvas de raio longo.

3 -Todas as estruturas metálicas deverão ser aterradas.

4 -Os cabos da malha de aterramento externa deverão ser enterrados a uma profundidade de no minimo 500mm

5 -Projeto conforme Norma NBR-5419/2015

6 -Todas as estruturas metálicas no topo da edificação deverão ser interligadas ao sitema de SPDA.

7 -O sistema deverá ter uma manutenção preventiva anual e sempre que atingido por descargas atmosféricas para verificar eventuais irregularidades e garantir a eficiência do SPDA.

9 -As estruturas metálicas que estiver a menos de 0,5m de distância das descidas deverão ser interligadas as descidas, equalizando os potenciais e evitando centelhamento perigoso.

10 -Sistema de SPDA defido como classe III.

OBRA

INSTALAÇÃO DE SPDA

ENDEREÇO

PROPRIETÁRIO

EMISSÃO E PROTOCOLO:

N°:

Guia

Tipo Franklin, montagem tipo porta bandeira, fornecido completo com mastro de 6mx2'', com 1 descida, com captor, com sinaleiro, com abraçadeiras

Conector de Pressão tipo

Suporte cabo de com roldana

Para-Raio

Suporte

Suporte Guia reforçado para cabo de cobre nu, h=200mm, com roldana em polipropileno

mm²

Suporte Guia reforçado para cabo de cobre nu, h=200mm, com roldana em polipropileno Abraçadeira Tipo Colar, Cor Cinza em PVC, Ø 1″ (DN 32)

Suporte Guia reforçado para de cobre nu, h=200mm, roldana em polipropileno

SPDA e Aterramento

3D-DESCIDA LATERAL ESCRITORIO

Quantitativo de Materiais - Componentes - SPDA

Caixa de Equipotencialização com 9 Terminais para uso Interno, 210 x 210 x 90mm, em aço

Descrição do Material Dimensões Quantidade (peças) Referência Fabricante

Abraçadeira Tipo Colar, Cor Cinza em PVC, Ø 1 (DN 32) Ø1 (DN 32) 13Termotécnica

x 210 x 90mm1Termotécnica

Caixa de inspeçao para instalação de Haste, Ø300mm, com tampa de ferro fundido reforçada Ø300mm 19Termotécnica

Conector de Pressão tipo Split-Bolt em liga de cobre, 50mm² 50mm² 8Termotécnica

Conector Minigar em Liga de Cobre Estanhado para Vergalhão Ø8-10mm e Cabos 16 – 50 mm² 16-50mm² 163Termotécnica

Hastes de aterramento Cobreada Alta Camada, Ø5/8'' x 3,00m (Ø 14,3mm – Efetivo) Ø5/8'' x 3,00m 19Termotécnica

Minicaptor em aço galvanizado a fogo, H=250mm x Ø10mm H=250mm x Ø10mm163Termotécnica Ref. TEL-2044

Para-Raio Tipo Franklin, montagem tipo porta bandeira, fornecido completo com mastro de 6mx2'', com 1 descida, com captor, com sinaleiro, com abraçadeiras 6mx2'' 1Termotécnica Ref. TEL-010

Parafuso Autoatarrachante em Aço Inox, Ø4,2 x 32mm, fornecido com bucha de nylon

Solda Exotérmica, molde HCL 5/8.50-5 REF.: MHCL5850-05, cartucho Nº115 REF.: NSEC0115, alicate Z-201 REF.: NSEZ0201)

Ø4,2 x 32mm 188Termotécnica Ref. TEL-5333

Parafusos Cabeça Chata para Emenda de Barras, Ø1/4 x 5/8 Ø1/4 x 5/8 533 <varies>

Solda Exotérmica, cabo Ø50mm² 38 Termotécnica

Suporte Guia reforçado para cabo de cobre nu, h=200mm, com roldana em polipropileno h=200mm 132Termotécnica Ref. TEL-280

Suporte Guia reforçado para quinas e cabo de cobre nu, h=200mm, com roldana em polipropileno h=200mm 3Termotécnica Ref. TEL-290

Tensionador em Latão com Porca de Inox para cabos de cobre ou aço cobreado 16-50mm² 16-50mm² 20Termotécnica Ref. TEL-802

Quantitativo de Cabos - SPDA

Terminal Estanhado 2 Furos 1 Compressão, 50mm² 50mm² 2Termotécnica Ref. TEL-5177

Terminal Tipo Cruz Prensa para cabos Alum. / Cobre / Aço Galv. 16 – 50 mm² 16–50mm² 108Termotécnica Ref. TEL-5096

Descrição do Material Comprimento (m)Referência de Fabricante Cabo de cobre nú #50mm², conforme NBR65242081,47Termotécnica Ref.TEL-5750 Cabo de cobre nú #90mm², conforme NBR6524417,28Termotécnica Ref.TEL-5790

Quantitativo de Eletrodutos SPDA

INSTALAÇÃO DE SPDA

Descrição do Material Comprimento (m)Referência de Fabricante

Eletroduto de PVC Rígido Roscável, anti chama, na cor preta, conforme NBR 15465 9,39 Tigre ou equivalente

Cálculo da Quantidade de Descidas Conforme NBR5419/2015 Parte 3

que o espaçamento dos condutores de descidas tenha no máximo 20% além dos valores indicados

(m)N° de Descidas Classe IN° de Descidas Classe IIN° de Descidas Classe IIIN° de Descidas Classe IV 19 10 7 5

72 36 24 18

Suporte Guia reforçado para cabo de cobre nu, h=200mm, com roldana em polipropileno

Cabo de cobre nú #50mm², conforme NBR6524

1 : 50

Para-Raio Tipo Franklin, montagem tipo porta bandeira, fornecido completo com mastro de 6mx2'', com 1 descida, com captor, com sinaleiro, com abraçadeiras

mm²

1 : 125

Eletroduto de PVC Rígido Roscável, anti chama, na cor preta, conforme NBR 15465

Notas Gerais:

Minicaptor em aço galvanizado a fogo, H=250mm x Ø10mm

Terminal Tipo Cruz Prensa para cabos Alum. / Cobre / Aço Galv. 16 –50 mm²

Galpão estrutura metálica

Terminal Estanhado 2 Furos 1 Compressão, 50mm²

3D-CAPTAÇÃO CABOS TELHA METALICA ARMAZEM

OBRA

INSTALAÇÃO DE SPDA

ENDEREÇO

1 -Dimensões em millimetros, exceto onde indicado.

2 -Os cabos não poderão ser dobrados formando arestas ou cantos, deverão ser feitas curvas de raio longo.

3 -Todas as estruturas metálicas deverão ser aterradas.

4 -Os cabos da malha de aterramento externa deverão ser enterrados a uma profundidade de no minimo 500mm

PROPRIETÁRIO

5 -Projeto conforme Norma NBR-5419/2015

6 -Todas as estruturas metálicas no topo da edificação deverão ser interligadas ao sitema de SPDA.

7 -O sistema deverá ter uma manutenção preventiva anual e sempre que atingido por descargas atmosféricas para verificar eventuais irregularidades e garantir a eficiência do SPDA.

EMISSÃO E PROTOCOLO:

9 -As estruturas metálicas que estiver a menos de 0,5m de distância das descidas deverão ser interligadas as descidas, equalizando os potenciais e evitando centelhamento perigoso.

10 -Sistema de SPDA defido como classe III.

DATA PRANCHA

CONTEÚDO DE ACORDO COM

ELABORAÇÃO:

AUTOR: ESCALA

ART: CREA-ES: N°: DATA: PROTOCOLO:

#50mm

#50mm²

SPDA GALPAO

LEGENDA SPDA

-Cabo de cobre Nú 35mm² aparente

-Cabo de cobre Nú 50mm² embutido no piso

-Barra Chata de Alumínio (70mm²)

-Indicação de Subida

-Indicação de Descida

-Indicação Passa

-Para Raio Tipo Franklin

-Mini Captor

-Caixa de inspeção com haste

-Haste de Aterramento

BEP -Caixa de equalização

DET x -Simbolo de Detalhe

Notas Gerais:

1 - Dimensões em millimetros, exceto onde indicado.

2 - Os cabos não poderão ser dobrados formando arestas ou cantos, deverão ser feitas curvas de raio longo.

3 - Todas as estruturas metálicas deverão ser aterradas.

4 - Os cabos da malha de aterramento externa deverão ser enterrados a uma profundidade de no minimo 500mm

5 - Projeto conforme Norma NBR-5419/2015

6 - Todas as estruturas metálicas no topo da edificação deverão ser interligadas ao sitema de SPDA.

7 - O sistema deverá ter uma manutenção preventiva anual e sempre que atingido por descargas atmosféricas para verificar eventuais irregularidades e garantir a eficiência do SPDA.

8 - O sistema de SPDA não impede a ocorrência das descargas atmosféricas e não pode assegurar a proteção absoluta de uma estrutura, de pessoas e bens. Entretanto, a aplicação da referida norma reduz de forma significativa os riscos de danos devidos às descargas atmosféricas.

9 - As estruturas metálicas que estiver a menos de 0,5m de distância das descidas deverão ser interligadas as descidas, equalizando os potenciais e evitando centelhamento perigoso.

10 - Sistema de SPDA defido como classe III.

: 50

SEGUE

SPDA e Aterramento

Abraçadeira Tipo Colar, Cor Cinza em PVC, Ø 1″ (DN 32)

Para-Raio Tipo Franklin, montagem tipo porta bandeira, fornecido completo com mastro de 3mx2'', com 1 descida, com captor, com sinaleiro, com abraçadeiras

Descrição do Material

Quantitativo de Materiais - Componentes - SPDA

Dimensões Quantidade (peças) Referência Fabricante

Ø1″ (DN 32) 34Termotécnica Ref. TEL-5510

I (Distância entre descidas

Classe II (Distância entre descidas

Caixa de inspeçao para instalação de Haste, Ø300mm, com tampa de ferro fundido reforçada Ø300mm 12Termotécnica Ref. TEL-552

Caixa de Inspeção Suspensa em Polipropileno em PP com anti-UV e anti-chama,Medidas 123x158x87mm bocal Ø 1″ (DN 32) 123x158x87mm 6Termotécnica Ref. TEL-541

Conector de Medição em Latão com 4 Parafusos, para Cabos de cobre / aço cobreado 35-70mm² 4 Parf. 35-70mm²5Termotécnica Ref. TEL-560

Para-Raio Tipo Franklin, montagem tipo porta bandeira, fornecido completo com mastro de 3mx2'', com 1 descida, com captor, com sinaleiro, com abraçadeiras

Conector de Pressão tipo Split-Bolt em liga de cobre, 35mm² 35mm² 20Termotécnica Ref. TEL-5015

Hastes de aterramento Cobreada Alta Camada, Ø5/8'' x 3,00m (Ø 14,3mm– Efetivo) Ø5/8'' x 3,00m 12Termotécnica Ref. TEL-5820

3mx2'' 5Termotécnica Ref. TEL-010

Classe III (Distância entre descidas

IV (Distância entre descidas

Para-Raio Tipo Franklin, montagem tipo porta bandeira, fornecido completo com mastro de 3mx2'', com 2 descidas, com captor, com sinaleiro, com abraçadeiras

Parafuso Autoatarrachante em Aço Inox, Ø4,2 x 32mm, fornecido com bucha de nylon

Solda Exotérmica, molde HCL 5/8.50-5 REF.: MHCL5850-05, cartucho Nº115 REF.: NSEC0115, alicate Z-201 REF.: NSEZ0201)

Ø4,2 x 32mm

3mx2'' 1Termotécnica Ref. TEL-012

374Termotécnica Ref. TEL-5333

Solda Exotérmica, cabo Ø50mm² 24 Termotécnica

Suporte Guia reforçado para cabo de cobre nu, h=200mm, com roldana em polipropileno h=200mm 168Termotécnica Ref. TEL-280

Suporte Guia reforçado para quinas e cabo de cobre nu, h=200mm, com roldana em polipropileno h=200mm 2Termotécnica Ref. TEL-290

Quantitativo Descrição do Material Cabo de cobre nú #35mm², conforme Cabo de cobre nú #50mm², conforme

Quantitativo Descrição do Material

Classe

Abraçadeira Tipo Colar, Cor Cinza em PVC, Ø 1″ (DN 32)

Caixa de Inspeção Suspensa em Polipropileno em PP com anti-UV e anti-chama,Medidas 123x158x87mm bocal Ø1″ (DN 32)

LEGENDA SPDA

-Cabo de cobre Nú 35mm² aparente

-Cabo de cobre Nú 50mm² embutido no piso

-Barra Chata de Alumínio (70mm²)

-Indicação de Subida

-Indicação de Descida

-Indicação Passa

-Para Raio Tipo Franklin

-Mini Captor

-Caixa de inspeção com haste

-Haste de Aterramento

BEP -Caixa de equalização

DET x -Simbolo de Detalhe

Notas Gerais:

1 - Dimensões em millimetros, exceto onde indicado.

2 - Os cabos não poderão ser dobrados formando arestas ou cantos, deverão ser feitas curvas de raio longo.

3 - Todas as estruturas metálicas deverão ser aterradas.

4 - Os cabos da malha de aterramento externa deverão ser enterrados a uma profundidade de no minimo 500mm

5 - Projeto conforme Norma NBR-5419/2015

6 - Todas as estruturas metálicas no topo da edificação deverão ser interligadas ao sitema de SPDA.

7 - O sistema deverá ter uma manutenção preventiva anual e sempre que atingido por descargas atmosféricas para verificar eventuais irregularidades e garantir a eficiência do SPDA.

8 - O sistema de SPDA não impede a ocorrência das descargas atmosféricas e não pode assegurar a proteção absoluta de uma estrutura, de pessoas e bens. Entretanto, a aplicação da referida norma reduz de forma significativa os riscos de danos devidos às descargas atmosféricas.

10 - Sistema de SPDA defido como classe III.

9 - As estruturas metálicas que estiver a menos de 0,5m de distância das descidas deverão ser interligadas as descidas, equalizando os potenciais e evitando centelhamento perigoso.

SPDA

Caixa de Inspeção Suspensa em Polipropileno em PP com anti-UV e anti-chama,Medidas 123x158x87mm bocal Ø1″ (DN 32)

Abraçadeira Tipo Colar, Cor Cinza em PVC, Ø 1″ (DN 32)

Suporte Guia reforçado para cabo de cobre nu, h=200mm, com roldana em polipropileno

Conector de Pressão tipo Split-Bolt em liga de cobre, 35mm²

Conector de liga de cobre,

3D-GALPAO

SPDA

Caixa de Inspeção Suspensa em Polipropileno em PP com anti-UV e anti-chama,Medidas 123x158x87mm bocal Ø1″ (DN 32)

Abraçadeira Tipo Colar, Cor Cinza em PVC, Ø 1″ (DN 32)

Suporte Guia reforçado para cabo de cobre nu, h=200mm, com roldana em polipropileno

Conector de Pressão tipo Split-Bolt em liga de cobre, 35mm²

Conector de liga de cobre,

3D-GALPAO

Pavimento - Elétrica

Tomada de Piso 2P+T, 10A

Tomada de Piso 2P+T, 20A

Pulsador a

Ponto para campainha

Dimer (Variador de Luminosidade) a Sensor de presença, embutido em caixa 4x2 a

Caixa para medidor polifásico modular

Caixa de passagem no piso

Eletroduto que desce

Eletroduto que passa descendo

Eletroduto que passa subindo

Notas Gerais

1- Eletrodutos embutidos no solo serão do tipo PEAD. 2- Eletrodutos embutidos na laje deverão ser do tipo corrugado reforçado.

3- Os condutores não cotados serão de #2,5mm², os condutores de retorno serão de #1,5mm².

4- Os eletrodutos não cotados serão de Ø25mm.

5- Em todo eletroduto subterrâneo, os condutores deverão ser de cobre, classe 0,6/1kV, isolação em EPR, temperatura 90°C.

6- Os condutores elétricos de distribuição deverão ser de cobre, classe 450/750V, isolação em PVC, temperatura 70°C.

7- A seção do condutor neutro é igual ao da fase do circuito, salvo indicação contrária.

8-O condutor neutro não poderá ser ligado ao condutor proteção terra após passar pelo quadro geral da instalação.

9- O condutor de proteção nunca deverá ser ligado ao IDR.

10- Utilizar um condutor neutro para cada circuito.

11- Os circuitos foram numerados pela quantidade de fases, ou seja, circuitos bifásicos contém dois números.

12- Utilizar chuveiros com resistência blindada para evitar o desligamento incorreto do IDR.

13- As instalações elétricas deverão ser executadas respeitando os padrões de qualidade e segurança estabelecidos na norma NBR5410:2004.

14- Todos os pontos metálicos deverão ser aterrados.

15-A indicação de potência no pontos de luz são os valores calculados para dimensionamento dos circuitos conforme precrições da NBR 5410, não necessariamente correspondem ao valor exato das lampadas a serem instaladas.

16-Para As tomadas sem indicação de potência foi considera 100 VA.

17-Todos os eletrodutos de eletricidade deverão estar afastados 0,50m das tubulações de gás.

18- Somente foram levantados as cargas dos circuitos onde ouve intervenção.

19- Não considerar no quadro resumo de cargas, valores em de potência dos circutos igual à zero, pois refere-se a setores não verificados.

VITORIA ENGENHARIA E CONSULTORIA LTDA e-mail: comercial@vecengenharia.com.br www.vecengenharia.com.br

EMISSÃO E REVISÃO:

RESPONSÁVEL TÉCNICO:

Térreo - Elétrica - Detalhe CP-EL

2° Pavimento - Elétrica

1 : 50

Tomada Baixa 2P+T, 10A, a 30cm do piso, embutido em caixa 4x2

Tomada Média 2P+T, 10A, a 110cm do piso, embutido em caixa 4x2

Tomada Alta 2P+T, 10A, a 210cm do piso, embutido em caixa 4x2

Tomada Baixa 2P+T, 20A, a 30cm do piso, embutido em caixa 4x2

Tomada Média 2P+T, 20A, a 110cm do piso , embutido em caixa 4x2

Tomada Alta 2P+T, 20A, a 210cm do piso , embutido em caixa 4x2

Tomada de Piso 2P+T, 10A

Tomada de Piso 2P+T, 20A

Ponto de Força com placa saída de fio, a 230cm do piso acabado

Ponto de Força com placa saída de fio, a "x" cm do piso acabado h="x"m

a b

a b c

Interruptor simples de uma seção, embutido em caixa 4x2 a Conjunto de 2 Interruptores simples, embutido em caixa 4x2

a Conjunto de 3 Interruptores simples, embutido em caixa 4x2

Interruptor paralelo (three-way), embutido em caixa 4x2

Pulsador a

Ponto para campainha

Ponto de Telefone, RJ11, a 30cm do piso, embutido em caixa 4x2

Dimer (Variador de Luminosidade) a

Sensor de presença, embutido em caixa 4x2 a

Condutores Neutro, Fase, Terra e Retorno, respectivamente

100 1 a Ponto de luz embutido no teto

100 1 a Ponto de luz na parede a 210cm do piso acabado

Eletroduto corrugado flexível embutido no teto ou na parede

Eletroduto de PEAD embutido no piso Quadro geral de luz e força embutido a 1,50 do piso acabado

Caixa para medidor polifásico modular

Caixa de passagem no piso

Eletroduto que sobe

Eletroduto que desce

Eletroduto que passa descendo

Eletroduto que passa subindo

Notas Gerais

1- Eletrodutos embutidos no solo serão do tipo PEAD.

2- Eletrodutos embutidos na laje deverão ser do tipo corrugado reforçado.

3- Os condutores não cotados serão de #2,5mm², os condutores de retorno serão de #1,5mm².

4- Os eletrodutos não cotados serão de Ø25mm.

5- Em todo eletroduto subterrâneo, os condutores deverão ser de cobre, classe 0,6/1kV, isolação em EPR, temperatura 90°C.

6- Os condutores elétricos de distribuição deverão ser de cobre, classe 450/750V, isolação em PVC, temperatura 70°C.

7- A seção do condutor neutro é igual ao da fase do circuito, salvo indicação contrária.

8-O condutor neutro não poderá ser ligado ao condutor proteção terra após passar pelo quadro geral da instalação.

9- O condutor de proteção nunca deverá ser ligado ao IDR.

10- Utilizar um condutor neutro para cada circuito.

11- Os circuitos foram numerados pela quantidade de fases, ou seja, circuitos bifásicos contém dois números.

12- Utilizar chuveiros com resistência blindada para evitar o desligamento incorreto do IDR.

13- As instalações elétricas deverão ser executadas respeitando os padrões de qualidade e segurança estabelecidos na norma NBR5410:2004.

14- Todos os pontos metálicos deverão ser aterrados.

16-Para As tomadas sem indicação de potência foi considera 100 VA.

17-Todos os eletrodutos de eletricidade deverão estar afastados

0,50m das tubulações de gás.

18- Somente foram levantados as cargas dos circuitos onde ouve intervenção.

19- Não considerar no quadro resumo de cargas, valores em de potência dos circutos igual à zero, pois refere-se a setores não verificados.

Tomada Baixa 2P+T, 10A, a 30cm do piso, embutido em caixa 4x2

Tomada Média 2P+T, 10A, a 110cm do piso, embutido em caixa 4x2

Tomada Alta 2P+T, 10A, a 210cm do piso, embutido em caixa 4x2

Tomada Baixa 2P+T, 20A, a 30cm do piso, embutido em caixa 4x2

Tomada Média 2P+T, 20A, a 110cm do piso , embutido em caixa 4x2

Tomada Alta 2P+T, 20A, a 210cm do piso , embutido em caixa 4x2

Ponto de Força com placa saída de fio, a 230cm do piso acabado

Interruptor simples de uma seção, embutido em caixa 4x2 a Conjunto de 2 Interruptores simples, embutido em caixa 4x2 a b

Interruptor paralelo (three-way), embutido em caixa 4x2 a Conjunto de 3 Interruptores simples, embutido em caixa 4x2 a b c

Condutores Neutro, Fase, Terra e Retorno, respectivamente

100 1 a Ponto de luz embutido no teto

Eletroduto corrugado flexível embutido no teto ou na parede

Eletroduto

FCA:Fator de Correção por Agrupamento In:Corrente Nominal do Disjuntor (A) FP: Fator de Potência Ib: Corrente de Projeto Corrigida(A) (Ib

FCT:Fator de Correção por Temperatura Iz: Capacidade de condução de corrente do condutor(A)

Instalada (KW) Fator de Demanda

de Carga

e Tomadas

do Painel

Demandada (VA)

Notas:

Painel: QDL ACAD

Localização: Alimentação: 127/220V Trifásico (3F+N+T)

Alimentado por: ACAD Secção Condutor de Alimentação: 3X#16,00mm²+#16,00mm²(#16,00mm²)

Montagem: Embutido Diâmetro Eletroduto Alimentador: 40mm

Notas: Proteção Geral do Painel 63,00 A

Ib: Corrente de Projeto Corrigida (A) In: Disjuntor (A) Tipo de Instalação Condutor Pré-Dimensionado Capacidade de condução de

e Iz: de Corrente) Seção do Condutor Adotado (mm²)

Caixa

Caixas de Passagem Elétrica

Caixa de Pasagem Elétrica de Parede CPT 30, de Embutir, em PVC antichama

Caixa de Passagem Elétrica de Parede CPT 15, de Embutir, em PVC antichama

Corrugado PEAD

Derivações de Eletrodutos com Rosca BSP

Condulete de alumínio Tipo ''E'', à prova de tempo, com tampa cega, junta de vedação em E.V.A, pintura epoxi cor cinza, para eletroduto rígido de aço DN25mm, rosca Ø1'' BSP conforme ABNT

NBR 5598

Condulete de alumínio Tipo ''LB'', à prova de tempo, com tampa cega, junta de vedação em

E.V.A, pintura epoxi cor cinza, para eletroduto rígido de aço DN25mm, rosca Ø1'' BSP conforme

ABNT NBR 5598 Ø

Condulete de alumínio Tipo ''LR'', à prova de tempo, com tampa cega, junta de vedação em E.V.A, pintura epoxi cor cinza, para eletroduto rígido de aço DN25mm, rosca Ø1'' BSP conforme

ABNT NBR 5598 Ø

Condulete de alumínio Tipo ''TB'', à prova de tempo, com tampa cega, junta de vedação em

E.V.A, pintura epoxi cor cinza, para eletroduto rígido de aço DN25mm, rosca Ø1'' BSP conforme

ABNT NBR 5598 Ø

Derivações para Eletrodutos de PVC Rígido

Curva 45° para eletroduto rígido de PVC, DN40mm, rosca Ø1.1/4'' BSP conforme ABNT NBR 15465 DN40mm (1.1/4'')

Curva 45° para eletroduto rígido de PVC, DN110mm, rosca Ø4'' BSP conforme ABNT NBR 15465 DN110mm (4'')

Curva 90° para eletroduto rígido de PVC, DN40mm, rosca Ø1.1/4'' BSP conforme ABNT NBR 15465 DN40mm (1.1/4'') 6 Tigre/Daisa ou equivalente

Curva 90° para eletroduto rígido de PVC, DN110mm, rosca Ø4'' BSP conforme ABNT NBR 15465 DN110mm (4'')

Luva para eletroduto de PVC rígido,

Interruptores

Conjunto montado com 4 módulos de Interruptores simples, com

Conjunto montado com 6 módulos de Interruptores simples, com placa

Conjunto montado de Interruptor com 2 teclas simples, 4''x2''

Conjunto montado de Interruptor com 3 teclas simples, 4''x2''

Interruptores + Tomadas

Conjunto montado de 1 Interruptor Simples + 1 Tomada 2P+T, 20A, 4''x2''

PVC Corrugado Reforçado Laranja

Quadro de distribuição

Quadro de distribuição Bifásico, de embutir, corrente nominal 150A, capacidade

dijuntores DIN, completo com barramentos

Quadros

Quadro de Distribuição 12/16 Disjuntores, de embutir, fabricado em PVC antichamas, com barramento de terra e neutro, porta branca, dimensões 250x344,6x78,7mm.

Quadro de Distribuição Slim 12 Disjuntores, de embutir, fabricado em

antichamas, com barramento de terra e neutro, porta branca, dimensões 330x190x60mm.

SPDA e Aterramento

Caixa de inspeçao para instalação de Haste, Ø300mm, com tampa de ferro fundido reforçada Ø300mm

Fixador universal de latão estanhado para cabos de 16

Hastes de aterramento Cobreada Alta Camada, Ø5/8'' x 3,00m (Ø 14,3mm – Efetivo)

Parafuso Autoatarrachante em Aço Inox, Ø4,2 x 32mm, fornecido

Parafusos Cabeça Chata para Emenda de Barras, Ø1/4″ x 5/8″ Ø1/4″

Solda Exotérmica, molde HCL 5/8.50-5 REF.: MHCL5850-05, cartucho Nº115 REF.: NSEC0115, alicate Z-201 REF.: NSEZ0201) Solda Exotérmica, cabo Ø50mm² 8 Termotécnica

Terminal Estanhado 1 Furo 1 Compressão, 25mm² 25mm² 4

Terminal Tipo Cruz Prensa para cabos Alum. / Cobre / Aço Galv.

Tomadas

Conjunto montado de 1 Tomada 2P+T, 20A, posto horizontal,

[Cu/PVC/750V/70°]-Mp-B2-3Cc

TAMNHO DO CONDUTOR F+N+T CARGA INSTALADA (KW)

50mm 3-#25,0(80 A), 1-#25,0(80 A), 1-#16,0 16,56 kW

[Cu/PVC/750V/70°]-Un-B1-2Cc 40mm 2-#10,0(57A), 1-#10,0(57A), 1-#10,0 2,24 kW

[Cu/PVC/750V/70°]-Un-B1-2Cc 40mm 2-#6,0(41A), 1-#6,0(41A), 1-#6,0 1,87 kW

[Cu/PVC/750V/70°]-Un-B1-2Cc 50mm 3-#25,0(101A), 1-#25,0(101A), 1-#16,0 23,77 kW

[Cu/PVC/750V/70°]-Un-B1-2Cc 40mm 3-#10,0(57A), 1-#10,0(57A), 1-#10,0 10,42 kW

OU CONCRETO E REBOCADO

TAMPA EM PEÇA METÁLICA EM AÇO GALVANIZADO

CONCRETO ARMADO OU FERRO FORJADO ARTICULADA

CHUMBADOR DE ø1/4" COM PRISIONEIRO CONECTOR DE ATERRAMENTO

CABO DE ATERRAMENTO DE #25,0mm²

SEGUE PARA A HASTE DE ATERRAMENTO 5/8"x2,40m NO FUNDO DA CAIXA

ALVENARIA OU CONCRETO ARMADO E REBOCADO PISO ACABADO

ATERRAMENTO DA TAMPA METÁLICA

1 Caixa modular policarbonato padrão EDP Escelsa Dim (520x260x186)mm Disjuntor Geral Ref. TAFF Und 1

2 Caixa modular policarbonato padrão EDP Escelsa, barramento geral, Dim (520x260x186)mm Ref. TAFF

1 3 Caixa modular policarbonato padrão EDP Escelsa, para medidor polifásico e disjuntor, Dim (520x260x186)mm Ref. TAFF

Caixa modular policarbonato padrão EDP Escelsa, para DPS (520x260x186)mm Ref. TAFF 4 Und 1

Mini disjuntor bipolar termomagnético curva "C" In 40A/Ui 240/415VAC -Icu 4,5KA

6 Mini disjuntor tripolar magnético curva "C" In 100A/Ui 240/415VAC -Icu 4,5KA

7 Mini disjuntor tripolar termomagnético curva "C" In 80A/Ui 240/415VAC -Icu 4,5KA

7 Mini disjuntor tripolar termomagnético curva "C" In 50A/Ui 240/415VAC -Icu 4,5KA Und 2

7 Disjuntor Termomagnético em caixa moldada, proteção geral (QM-01), In 200A, 450VAC Icu 10KA Und 1

8 Barra de Cobre eletrolítico (3/4" x 1/4")

4 9 Terminal de Compressão #35mm² modelo TM35-AT-60/68, Ref: Inteli

4 10 Terminal de Compressão #95mm² modelo TM95-AT-60/68, Ref: Inteli

12 11 Terminal de Compressão #10mm² modelo TM10-AT-60/68, Ref: Inteli

12 12 Terminal de Compressão #25mm² modelo TM25-AT-60/68, Ref: Inteli

12 13 Medidor de energia Bifásico fornecido e instalado EDP Escelsa

14 Medidor de energia Trifásico fornecido e instalado EDP Escelsa

15 Cabo cobre Classe 2 , HEPR-90-1KV #95,0mm².

Fase-Preto, Neutro-Azul, Fef: Prysmian m Var.

16 Cabo cobre Classe 2 , HEPR-90-1KV #35,0mm².

Fase-Preto, Neutro-Azul, Fef: Prysmian m Var.

17 Cabo cobre Classe 2 , PVC-70°-750V #10,0mm².

Fase-Preto, Neutro-Azul, Fef: Prysmian m Var.

18 Cabo cobre Classe 2 , PVC-70°-750V #10,0mm².

Fase-Preto, Neutro-Azul, Fef: Prysmian m Var.

19 Cabo cobre Classe 2 , PVC-70°-750V #25,0mm².

Fase-Preto, Neutro-Azul, Fef:Prysmian m Var.

20 Cabo cobre Classe 2 NU-90°- #25,0mm².

Fef: Prysmian m Var.

21 Conector apropriado Und 4

22 Eletroduto de entrada PVC Rígido Roscável ∅110mm Und 1

23 Haste de aterramento cobreada ∅ 5/8"x2,40m Und 2

24 Conector de GTDU, ou similar, P/ Haste de aterramento cobreada 5/8"x2,40m Und 2

25 Caixa de inspeção de aterramento circular Und 2

ENGENHARIA E CONSULTORIA LTDA e-mail: comercial@vecengenharia.com.br www.vecengenharia.com.br Tel:. 27 98157-0013

Painel: QDL-REST

Alimentado

Montagem: Embutido Diâmetro Eletroduto Alimentador: 40mm

Notas:

ote

Diagrama Unifilar - QDL ACAD

Diagrama

1P/20A

1P/10A

7 - TOMADA ESTEIRA FASE:A 7 #2,5 POT: 1.500 VA

1 - TOMADAS PISO FASE:A 1 #2,5 POT: 300 VA

3 - TOMADAS WC FASE:C 3 #2,5 POT: 600 VA

4 - ILUMINÇÃO CORREDOR FASE:A 4 #1,5 POT: 380 VA

6 - TOMADAS ÁREA GOURMET FASE:C 6 #2,5 POT: 600 VA

5 - TOMADAS BANCADA FASE:B 5 #2,5 POT: 600 VA

7 - TOMADAS BANCADA/GELADEIRA FASE:A 7 #2,5 POT: 400 VA

2P/10A 10,11 - TOMADA DE PISO 220V FASE:AB 10,11 #2,5 POT:

2 - ILUMINÇÃO GOURMET FASE:B 2 #1,5 POT: 460 VA

Cobertura

Eletrodutos

LageVestiário

Notas Gerais

1- Eletrodutos embutidos no solo serão do tipo PEAD.

2- Eletrodutos embutidos na laje deverão ser do tipo corrugado reforçado.

3- Os condutores não cotados serão de #2,5mm², os condutores de retorno serão de #1,5mm².

4- Os eletrodutos não cotados serão de Ø25mm.

5- Em todo eletroduto subterrâneo, os condutores deverão ser de cobre, classe 0,6/1kV, isolação em EPR, temperatura 90°C.

6- Os condutores elétricos de distribuição deverão ser de cobre, classe 450/750V, isolação em PVC, temperatura 70°C.

7- A seção do condutor neutro é igual ao da fase do circuito, salvo indicação contrária.

8-O condutor neutro não poderá ser ligado ao condutor proteção terra após passar pelo quadro geral da instalação.

9- O condutor de proteção nunca deverá ser ligado ao IDR.

10- Utilizar um condutor neutro para cada circuito.

11- Os circuitos foram numerados pela quantidade de fases, ou seja, circuitos bifásicos contém dois números.

12- Utilizar chuveiros com resistência blindada para evitar o desligamento incorreto do IDR.

13- As instalações elétricas deverão ser executadas respeitando os padrões de qualidade e segurança estabelecidos na norma NBR5410:2004.

14- Todos os pontos metálicos deverão ser aterrados. 15-A indicação de potência no pontos de luz são os valores calculados para dimensionamento dos circuitos conforme precrições da NBR 5410, não necessariamente correspondem ao valor exato das lampadas a serem instaladas. 16-Para As tomadas sem indicação de potência foi considera 100 VA. 17-Todos os eletrodutos de eletricidade deverão estar afastados 0,50m das tubulações de gás. 18- Somente foram levantados as cargas dos circuitos onde ouve intervenção. 19- Não considerar no quadro resumo de cargas, valores em de potência dos circutos igual à zero, pois refere-se a setores não verificados.

VITORIA ENGENHARIA E CONSULTORIA LTDA e-mail: comercial@vecengenharia.com.br www.vecengenharia.com.br Tel:.

OBRA

ENDEREÇO

PROPRIETÁRIO

EMISSÃO E REVISÃO:

RESPONSÁVEL TÉCNICO: ESCALA

ELABORAÇÃO:

CABO DE COBRE NU #35mm2 MALHA DE ATERRAMENTO

HASTE COBREADA REF. TEL-5820 5/8" x 2,40m (ALTA CAMADA)

Localização: Alimentação: 127/220V Bifásico (2F+N+T)

Alimentado por: QDL-SERV. Secção Condutor de Alimentação: 2X#4,00mm²+#4,0mm²(#4,00mm²)

Montagem: Embutido Diâmetro Eletroduto Alimentador: 40mm

Notas: Proteção Geral do Painel 32,00 A

Circuito Descrição Tensão (V) Esquema Potência Total (VA) FP Potência Total (W) Corrente Nominal (A) FCA FCT

Ib: Corrente de Projeto Corrigida (A) In: Disjuntor (A) Tipo de Instalação

Condutor Pré-Dimensionado Capacidade de condução

FCA:Fator de Correção por Agrupamento

Nominal do Disjuntor (A)

FCT:Fator de Correção por Temperatura Iz: Capacidade de condução de corrente do condutor(A)

de Carga

do Painel

Demandada (VA)

Instalada (VA) Fator de Demanda

Unifilar - QDL-VEST.

Diagrama

Totais

Diagrama

Pré-Dimensionado (Seção e Iz: condução de Corrente) Seção do Condutor Adotado (mm²) L Aprox. (m) L Considerado (m) Queda de Tensão (%) A B

2P/10A

1P/10A

1. O ângulo formado pelo condutor de média tensão e estrutura para ancoragem deste (parede e ou cruzeta) não poderá ser superior a 30°;

2. Os números dentro dos círculos, referem-se aos itens da lista de material em anexo;

4. O eletroduto do alimentador principal deverá ficar aparente até a entrada da caixa do medidor, exceto quando atravessar a laje, e distante de 01 cm da mureta;

5. A espessura máxima da laje do abrigo para o sistema de medição deve ser de 07 (sete) cm;

6. A caixa de inspeção/visita da haste de terra poderá ser de seção circular ou quadrada, alvenaria ou concreto, com tampa;

8. As ferragens deverão ser galvanizadas à quente podendo receber acabamento com tinta de alumínio;

9. Quando em saída subterrânea, os condutores de baixa tensão deverão respeitar as indicações e os requisitos mínimos definidos na NBR5410, quanto ao grau de temperatura e método de instalação, de isolação EPR 0,6/1,0KV-90°;

10. O disjuntor deverá ser instalado em caixa apropriada definido no padrão técnico EDPPT.DT.PDN.03.14.001, e homologado, Ref. Andaluz, bem como todas as caixas metálicas destinadas à medição, conforme lista de material anexo;

11. As cotas são dadas em cm;

12. A utilização de motores e cargas distantes da subestação poderá implicar no redimensionamento dos condutores de alimentação após o dispositivo para proteção geral de baixa tensão instalado no padrão de entrada de energia;

13. Poderão ser utilizadas ainda caixas em policarbonato do tipo modular, desde que as mesmas sejam de fabricantes que possuam protótipos específicos homologados pela EDP.

ENGENHARIA E CONSULTORIA LTDA e-mail: comercial@vecengenharia.com.br www.vecengenharia.com.br Tel:. 27 98157-0013

CARGA

LISTA DE MATERIAL BÁSICO SE 112,5KVA ITEM DESCRIÇÃO DO MATERIAL

01 POSTE DE 1000 Kgf-12m 02 ISOLADOR DE PINO 15KV 03 PINO PARA ISOLADOR DE PINO DE DSITRIBUICAO 04 PARA-RAIOS PARA SISTEMA DE ATERRADO TENSAO NOMINAL 12KV 05 CINTA DE DIAMETRO 300mm 06 PARAFUSO DE CABECA ABAULADA DE 16MM X COMPRIMENTO ADEQAUDO E PORCAS 07 ARRUELA QUADRADA DE 36mm E FURO DE 18mm 08 CABECOTE PARA ELETRODUTO 110mm 09 SUPORTE PARA TRANSFORMADOR TRIFASICO EM POSTE DE CONCRETO CIRCULAR 10 TRANSFORMADOR TRIFASICO PADRAO EDP 112,5KVA - 220/127V (TAPS PRIMÃRIO 10, 2-10, 8-11, 4-12,0-12,6-13,2-13,8)

REDE AEREA EDP

CAIXA PARA MEDIDOR HORO-SAZONAL PADRAO EDP 600X600X250mm REF ANDALUZ

CAIXA PARA TRANSFORMADOR DE CORRENTE 0,6 KV PADRAO EDP 770X670X300mm

CAIXA DE DERIVACAO PADRAO EDP 300x700x140mm 300KVA REF ANDALUZ

CAIXA DE DISJUNTOR DE PROTECAO PADRAO EDP 670X450X230 REF ANDALUZ

DE MADEIRA DE 2,40m POR 90 X 9mm PADRAO EDP

EPR 0.6/1.0 KV 120mm2

COBRE NU 750V 25mm2

HASTE DE TERRA COBREADA 5/8pol 2,40m

CAIXA DE ATERRAMENTO CIRCULAR 300mm

RESTAURANTE ÁREA DE LAZER SOCIAL

Instalações de Esgoto Existente. Trajeto e profundidades descohecidas.

Tipos de sistema

NOTAS - INSTALAÇÕES DE ESGOTO E DRENAGEM

1 - TUBOS E CONEXÕES PARA ESGOTO SANITÁRIO DEVERÃO

SER DE PVC RÍGIDO PONTA E BOLSA COM SÉRIE NORMAL E OS DE ÁGUA PLUVIAL NOS CASOS ESPECIFICADOS EM PROJETO DEVERÃO SER EM SÉRIE REFORÇADA;

2 - AS TUBULAÇÕES HORIZONTAIS COM DIÂMETROS NOMINAIS

IGUAIS OU MENORES QUE DN 75 DEVEM SER INSTALADOS COM DECLIVIDADE MÍNIMA DE 2%;

3 - AS TUBULAÇÕES HORIZONTAIS COM DIÂMETROS NOMINAIS

IGUAIS OU MAIORES QUE DN 100 DEVEM SER INSTALADOS COM DECLIVIDADE MÍNIMA DE 1%;

4 - AS TUBULAÇÕES ENTERRADAS DEVEM SER ENVOLVIDAS EM SOLO COMPOSTO DE MATERIAL GRANULAR, ISENTO DE PEDRAS E COMPACTADO MANUALMENTE, PRINCIPALMENTE NAS LATERAIS DO TUBO;

5 - EM SITUAÇÕES ONDE AS TUBULAÇÕES ESTIVEREM SUJEITAS A CARGA DE TRÁFEGO DE VEÍCULOS, RECOMENDA-SE O USO DE PROTEÇÃO COM CAMADA DE CONCRETO;

6 - AS COLUNAS DE VENTILAÇÃO DEVERÃO TER SUA

EXTREMIDADE ABERTA A ATMOSFERA USANDO UM TERMINAL DE VENTILAÇÃO ULTRAPASSANDO A COBERTURA EM NO MÍNIMO DE 30CM;

7 - INSPEÇÃO: INSTALAR DISPOSITIVOS DE INSPEÇÃO NAS JUNÇÕES E MUDANCA DE DIREÇÃO DAS TUBULAÇÕES QUE

PASSAM PELO TETO DOS PAVIMENTOS;

8 - A DRENAGEAM DE ÁGUAS PLUVIAIS DERVERÁ SER CONSTRUÍDO COM DECLIVIDADE MÍNIMA DE 0,5% CONFORME DETERMINA A NBR10844.

9 - O DESPEJO DE ÁGUA PLUVIAL NA CAIXA RALO EXISTENTE NO PASSEIO PÚBLICO É DE REPSONSABILIDADE

TUBO DE ÁGUA FRIA ALIMENTADOR PREDIAL

TUBO DE ÁGUA PLUVIAL

CAIXA DE AREIA

CAIXA DE AREIA SIFONADA

CAIXA DE GORDURA

CAIXA DE GORDURA ESPECIAL

CAIXA DE GORDURA

CHUVEIRO

CAIXA DE INSPEÇÃO

CAIXA SIFONADA ∅150X150 SAÍDA ∅ 50mm

CAIXA SIFONADA ∅100X100 SAÍDA ∅ 50mm

CAIXA SIFONADA ESPECIAL

DUCHA HIGIÊNICA

DRENO DE PISO

DRENO PARA AR CONDICIONADO

ESGOTO PRIMÁRIO

ESQUEMA VERTICAL DE ÁGUA

ESQUEMA VERTICAL DE ÁGUA PLUVIAL

ESQUEMA VERTICAL DE ESGOTO

FILTRO DE PAREDE

LAVATÓRIO

LIMPEZA

PIA DE COZINHA

RALO SECO

RALO ABACAXI

RALO LINEAR

TUBO DE RECALQUE REGISTRO DE GAVETA RALO HEMISFÉRICO RALO LINEAR REGISTRO DE PRESSÃO RALO SECO CILINDRICO TANQUE TUBO GORDURA TORNEIRA PARA SERVIÇOS GERAIS REC. RG RH RL RP RSC T TG TSG TR TV V ∅100R

TURBO REUSE TUBO VENTILADOR

INDICA TUBO SÉRIE "R" VASO SANITÁRIO

COM CONTINUIDADE ACIMA

DRENAGEM DE ÁGUA PLUVIAL

Ar Condicionado Split

TUBO DE ÁGUA FRIA

ALIMENTADOR PREDIAL

TUBO DE ÁGUA PLUVIAL

CAIXA DE AREIA

CAIXA DE AREIA SIFONADA

CAIXA DE GORDURA

CAIXA DE GORDURA ESPECIAL

CAIXA DE GORDURA

CHUVEIRO

CAIXA DE INSPEÇÃO

CAIXA SIFONADA ∅150X150 SAÍDA ∅ 50mm

CAIXA SIFONADA ∅100X100 SAÍDA ∅ 50mm

CAIXA SIFONADA ESPECIAL

DUCHA HIGIÊNICA

DRENO DE PISO

DRENO PARA AR CONDICIONADO

ESGOTO PRIMÁRIO

ESQUEMA VERTICAL DE ÁGUA

ESQUEMA VERTICAL DE ÁGUA PLUVIAL

ESQUEMA VERTICAL DE ESGOTO

FILTRO DE PAREDE

LAVATÓRIO

LIMPEZA

PIA DE COZINHA

RALO SECO

RALO ABACAXI

RALO LINEAR

DE RECALQUE

DE GAVETA

HEMISFÉRICO

LINEAR

DE PRESSÃO

SECO CILINDRICO

SANITÁRIO

TUBO SÉRIE "R"

NOTAS - INSTALAÇÕES DE ESGOTO E DRENAGEM

1 - TUBOS E CONEXÕES PARA ESGOTO SANITÁRIO DEVERÃO SER DE PVC RÍGIDO PONTA E BOLSA COM SÉRIE NORMAL E OS DE ÁGUA PLUVIAL NOS CASOS ESPECIFICADOS EM PROJETO DEVERÃO SER EM SÉRIE REFORÇADA;

2 - AS TUBULAÇÕES HORIZONTAIS COM DIÂMETROS NOMINAIS IGUAIS OU MENORES QUE DN 75 DEVEM SER INSTALADOS COM DECLIVIDADE MÍNIMA DE 2%;

3 - AS TUBULAÇÕES HORIZONTAIS COM DIÂMETROS NOMINAIS IGUAIS OU MAIORES QUE DN 100 DEVEM SER INSTALADOS COM DECLIVIDADE MÍNIMA DE 1%;

4 - AS TUBULAÇÕES ENTERRADAS DEVEM SER ENVOLVIDAS EM SOLO COMPOSTO DE MATERIAL GRANULAR, ISENTO DE PEDRAS E COMPACTADO MANUALMENTE, PRINCIPALMENTE NAS LATERAIS DO TUBO;

5 - EM SITUAÇÕES ONDE AS TUBULAÇÕES ESTIVEREM SUJEITAS A CARGA DE TRÁFEGO DE VEÍCULOS, RECOMENDA-SE O USO DE PROTEÇÃO COM CAMADA DE CONCRETO;

6 - AS COLUNAS DE VENTILAÇÃO DEVERÃO TER SUA EXTREMIDADE ABERTA A ATMOSFERA USANDO UM TERMINAL DE VENTILAÇÃO ULTRAPASSANDO A COBERTURA EM NO MÍNIMO DE 30CM;

7 - INSPEÇÃO: INSTALAR DISPOSITIVOS DE INSPEÇÃO NAS JUNÇÕES E MUDANCA DE DIREÇÃO DAS TUBULAÇÕES QUE PASSAM PELO TETO DOS PAVIMENTOS;

8 - A DRENAGEAM DE ÁGUAS PLUVIAIS DERVERÁ SER CONSTRUÍDO COM DECLIVIDADE MÍNIMA DE 0,5% CONFORME DETERMINA A NBR10844.

9 - O DESPEJO DE ÁGUA PLUVIAL NA CAIXA RALO EXISTENTE NO PASSEIO PÚBLICO É DE REPSONSABILIDADE DA PREFEITURA MUNICIPAL DE VITÓRIA.

TUBO DE ÁGUA FRIA

ALIMENTADOR PREDIAL

TUBO DE ÁGUA PLUVIAL

CAIXA DE AREIA

CAIXA DE AREIA SIFONADA

CAIXA DE GORDURA

CAIXA DE GORDURA ESPECIAL

CAIXA DE GORDURA

CHUVEIRO

CAIXA DE INSPEÇÃO

CAIXA SIFONADA ∅150X150 SAÍDA ∅ 50mm CAIXA SIFONADA ∅150X150 SAÍDA ∅ 50mm

CAIXA SIFONADA ∅100X100 SAÍDA ∅ 50mm

CAIXA SIFONADA ESPECIAL

DUCHA HIGIÊNICA

DRENO DE PISO

DRENO PARA AR CONDICIONADO

ESGOTO PRIMÁRIO

ESQUEMA VERTICAL DE ÁGUA

ESQUEMA VERTICAL DE ÁGUA PLUVIAL

ESQUEMA VERTICAL DE ESGOTO

FILTRO DE PAREDE

LAVATÓRIO LIMPEZA

PIA DE COZINHA

RALO SECO

RALO ABACAXI

RALO LINEAR

TUBO DE RECALQUE

REGISTRO DE GAVETA

RALO HEMISFÉRICO

RALO LINEAR

REGISTRO DE PRESSÃO

TORNEIRA PARA SERVIÇOS GERAIS REC. RG RH RL RP RSC T TG TSG TR TV V ∅100R

RALO SECO CILINDRICO

TANQUE

TUBO GORDURA

TURBO REUSE

TUBO VENTILADOR

VASO SANITÁRIO

INDICA TUBO SÉRIE "R"

PRUMADA COM CONTINUIDADE ACIMA

PRUMADA COM CONTINUIDADE ABAIXO

PRUMADA COM CONT. ACIMA E ABAIXO

NOTAS - INSTALAÇÕES DE ESGOTO E DRENAGEM

1 - TUBOS E CONEXÕES PARA ESGOTO SANITÁRIO DEVERÃO SER DE PVC RÍGIDO PONTA E BOLSA COM SÉRIE NORMAL E OS DE ÁGUA PLUVIAL NOS CASOS ESPECIFICADOS EM PROJETO DEVERÃO SER EM SÉRIE REFORÇADA;

2 - AS TUBULAÇÕES HORIZONTAIS COM DIÂMETROS NOMINAIS IGUAIS OU MENORES QUE DN 75 DEVEM SER INSTALADOS COM DECLIVIDADE MÍNIMA DE 2%;

3 - AS TUBULAÇÕES HORIZONTAIS COM DIÂMETROS NOMINAIS IGUAIS OU MAIORES QUE DN 100 DEVEM SER INSTALADOS COM DECLIVIDADE MÍNIMA DE 1%;

4 - AS TUBULAÇÕES ENTERRADAS DEVEM SER ENVOLVIDAS EM SOLO COMPOSTO DE MATERIAL GRANULAR, ISENTO DE PEDRAS E COMPACTADO MANUALMENTE, PRINCIPALMENTE NAS LATERAIS DO TUBO;

5 - EM SITUAÇÕES ONDE AS TUBULAÇÕES ESTIVEREM SUJEITAS A CARGA DE TRÁFEGO DE VEÍCULOS, RECOMENDA-SE O USO DE PROTEÇÃO COM CAMADA DE CONCRETO;

6 - AS COLUNAS DE VENTILAÇÃO DEVERÃO TER SUA EXTREMIDADE ABERTA A ATMOSFERA USANDO UM TERMINAL DE VENTILAÇÃO ULTRAPASSANDO A COBERTURA EM NO MÍNIMO DE 30CM;

7 - INSPEÇÃO: INSTALAR DISPOSITIVOS DE INSPEÇÃO NAS JUNÇÕES E MUDANCA DE DIREÇÃO DAS TUBULAÇÕES QUE PASSAM PELO TETO DOS PAVIMENTOS;

8 - A DRENAGEAM DE ÁGUAS PLUVIAIS DERVERÁ SER

CONSTRUÍDO COM DECLIVIDADE MÍNIMA DE 0,5% CONFORME DETERMINA A NBR10844.

9 - O DESPEJO DE ÁGUA PLUVIAL NA CAIXA RALO EXISTENTE NO PASSEIO PÚBLICO É DE REPSONSABILIDADE DA PREFEITURA MUNICIPAL DE VITÓRIA.

TUBO DE ÁGUA FRIA

ALIMENTADOR PREDIAL

TUBO DE ÁGUA PLUVIAL

CAIXA DE AREIA

CAIXA DE AREIA SIFONADA

CAIXA DE GORDURA

CAIXA DE GORDURA ESPECIAL

CAIXA DE GORDURA

CHUVEIRO

CAIXA DE INSPEÇÃO

CAIXA SIFONADA ∅150X150 SAÍDA ∅ 50mm

CAIXA SIFONADA ∅100X100 SAÍDA ∅ 50mm

CAIXA SIFONADA ESPECIAL

DUCHA HIGIÊNICA

DRENO DE PISO

DRENO PARA AR CONDICIONADO

ESGOTO PRIMÁRIO

ESQUEMA VERTICAL DE ÁGUA

ESQUEMA VERTICAL DE ÁGUA PLUVIAL

ESQUEMA VERTICAL DE ESGOTO

FILTRO DE PAREDE

LAVATÓRIO

LIMPEZA

PIA DE COZINHA

RALO SECO

RALO ABACAXI

RALO LINEAR

TUBO DE RECALQUE

REGISTRO DE GAVETA RALO HEMISFÉRICO RALO LINEAR

REGISTRO DE PRESSÃO RALO SECO CILINDRICO

GORDURA

PARA SERVIÇOS GERAIS

VASO SANITÁRIO

TURBO REUSE TUBO VENTILADOR INDICA TUBO SÉRIE "R"
