INDLEDNING
Skorstenen er brændeovnens motor. En god skorsten giver en effektiv og optimal forbrænding. Det er vigtigt at vælge den rigtige skorsten, så brændeovnen fungerer korrekt. Hvis der ikke er nok ”træk” i skorstenen, kan det resultere i røgnedslag og dårlig forbrænding. Dette har betydning både for ovnens funktion, fyringsøkonomi og for miljøet.
Inden montering af din nye skorsten, er det vigtigt, at du gennemlæser denne monteringsvejledning. Ved tvivlsspørgsmål om gældende regler og lovkrav for opstilling, kontakt din lokale forhandler eller skorstensfejer.
Vi anbefaler altid, at du søger råd og vejledning hos din forhandler eller skorstensfejer, inden du monterer din nye skorsten.
HUSK! En ny skorsten skal altid godkendes af skorstensfejeren, inden den tages i brug.
Med venlig hilsen
VARDE Ovne A/S
INDHOLD
ANMELDELSE AF SKORSTENEN
Efter montage af din nye brændeovn og skorsten skal installationen kontrolleres og godkendes af din lokale skorstensfejer, som kontrollerer at alle regler og lovkrav er overholdt.
Vær opmærksom på, at der gælder særlige regler for huse med græs og stråtag. Installationen/skorstenenmåikketagesibrug,førdenergodkendt.
PRODUKTINFO OG CE-MÆRKE
Skorstene fra VARDE er fuldsvejste med en sortlakeret overflade. Inderkernen i den isolerede skorsten er produceret i syrefast, rustfrit stål, hvilket betyder, at en skorsten fra VARDE er i absolut topkvalitet. Alle VARDE-skorstene er CE-mærket i henhold til gældende EUstandard for stålskorstene (EN 1856-1 / EN 1856-2).
VARDE-skorstene har følgende klassifikationskoder: VARDE fuldisoleret skorsten: EN 1856-1 T400-N1-D-V3-L50050-G25/G50
VARDE halvisoleret skorsten: EN 1856-2-2009 T400-N1-D-Vm-L50060/L01200-G100 M VARDE uisoleret skorsten: EN 1856-2 T400-N1-D-Vm-L01200-G450 NM
Vær opmærksom på, at på nogle skorstensdele kan labelen på selve emballagen være det gyldige CE-mærke og skal derfor gemmes. En skorsten vil ikke kunne godkendes uden (som minimum) fremvisning af et CE-mærkat. Kun på fuldisolerede rør påklæbes det medfølgende CE-mærkat.
BEMÆRK!Uisoleredeoghalvisoleredeskorstensrørmåkunbrugesidetrum,hvor ovnenerplaceretogoptilloftgennemføringen.
CE-mærkatet findes i emballagen med regnhætten. Dette mærke skal montøren udfylde og det skal placeres et synligt sted på skorstenen. Kun på fuldt isolerede rør påklæbes det medfølgende CE-mærkat direkte.
Vær opmærksom på at på nogle skorstensdele (halvisolerede og uisolerede dele) kan labelen på emballagen være det gyldige CE-mærkat og det skal derfor gemmes.
CE-mærkater vil også kunne hentes på www.vardeovne.dk.
En skorsten vil ikke kunne godkendes uden (som minimum)fremvisning af CE-mærkatet.
ADVARSEL! Dette mærkat må ikkefjernesellertildækkes.
VARDE Ovne Stålskorsten Ø150 mm
DS/EN 1856-1
System III T400-N1-D-V3-L50050-G25/G50
Minimumafstand til brændbart materiale: Ved en isoleringstykkelse på 200 mm og anvendelse af isoleringsrørskål fra VARDE Ovne: 50 mm afstand til brændbart.
Hvis isoleringstykkelsen er større end 200 mm: Overskydende isolering fjernes ind mod skorsten, så den rundt om skorstenen ikke overstiger 200 mm.
Minimumsafstanden til brændbart materiale på 25 mm er kun gældende, hvor der ikke er isoleret omkring skorstenen, dvs. hvor der er fri luftpassage omkring selve skorstenen.
Installatør: Installations dato:
Adresse installatør:
Afstand til brændbart materiale i loft / etagegennemføring: mm
ADVARSEL!Dennemærkeplademåikkefjernesellertildækkes.
VARDE Ovne A/S Pottemagervej 1 · DK-7100 Vejle · www.vardeovne.dk 0432-CPD-218160-2
LOVKRAV
Installation af brændeovn og skorsten skal overholde gældende bygningsreglement og denne montagevejledning.
Vores skorsten overholder ligeledes krav fra Bygningsreglementet BR18, herunder afsnit 12 §320 til 323 og EN standard 1443.
VARDE Ovnes stålskorsten kan opstilles uden skakt, jævnfør BR18 afsnit 12 §323 styk. 2.
BR18 Regler for montering af skorsten
Det er vigtigt, at du sætter dig godt ind i reglerne, inden du monterer din skorsten. Den 01.07.2018 trådte det gældende bygningsregulativ BR18 i kraft. I BR18 er der ændrede krav til installation af skorstene. Der er markante ændringer i forhold til det gamle bygningsreglement. Disse ændringer har blandt andet stor betydning, når skorstenen monteres ved brændbart materiale, f.eks. træloft, trævæg, gipsvæg eller gerigter ved en dør. Du kan læse mere omkring BR18 reglementet på www.vardeovne.dk.
Er du i tvivl om din skorsten opfylder kravene i BR18 reglementet, anbefales det at søge vejledning hos din skorstensfejer, eller på miljøministeriets hjemmeside for brændeovne: www.braendefyringsportalen.dk.
Det er skorstensejerens ansvar at sikre, at skorstensfejeren nemt og sikkert kan servicere skorstenen. Sikkerheden omkring skorstenen kan øges ved at montere trin på taget samt etablere renselemme både inden- og udenfor. Hvis du er i tvivl om, hvordan det skal udføres, anbefales det, at du søger råd ved din lokale skorstensfejer, da det er skorstensfejeren, der i sidste ende skal godkende installationen. Skorstensfejeren har ret til at afvise skorstenen, hvis den ikke er sikkerhedsmæssig forsvarlig at servicere.
SKORSTENENS HØJDE
Skorstenen skal have en sådan højde, at den leder røgen væk uden gener for dig selv og dine naboer. Det er vigtigt, at trækforholdene for forbrændingen er i orden, da det er grundlaget for en korrekt forbrænding. Vi anbefaler, at skorstenen altid bør have en min. højde på 3,5 meter målt fra toppen af brændeovnen til toppen af skorstenen. Højden skal naturligvis være tilpasset den aktuelle bygning, således at de nævnte krav om til fredsstillende trækforhold og afkast sikres. Det anbefales, at skorstenen føres over tagrygs højde af hensyn til vindturbulens.
Skorstenspiben skal altid gennembryde den stiplede linie. Se Fig. 1 og Fig. 2. Disse mål er lovkrav og installationen kan afvises af skorstensfejeren, hvis de ikke overholdes. Højden på skorstenen skal være sådan, at trækforholdene er optimale, så røggener undgås. Det er lovpligtigt at alle nye skorstene – ifølge brændeovnsbekendtgørelsen fra 26.01.2015 – minimum skal være 1 meter over overkanten af ventilationsindtag, vinduer eller døre i en radius af 15 meter fra skorstenen. Vi anbefaler, at skorsten, der er over 2 meter over taget, altid sikres med tagstyr.
Fig. 1. Skorstenshøjde - Huse med lav tagrejsning op til 20°. I en radius af 15 meter skal der være mindst 1 m fra top af skorsten til overkant af vinduer, døre og ventilationsindtag.
PLACERING AF BRÆNDEOVN
Installation og brugsvejledning til den valgte brændeovn definerer en del krav, som skal overholdes.
Vær ekstra opmærksom på følgende:
• Afstand til brændbart materiale bag ovnen, på siden af ovnen og møbleringsafstand (står på CE-mærket bag på ovnen).
• Underlaget/gulvet skal have tilstrækkelig bæreevne til at bære ovnen og skorstenen.
• Underlaget/gulvet skal være ubrændbart som f.eks. klinker, stålplade, glasplade eller lignende.
• Kravene er minimum 15 cm til siderne og 30 cm foran ovnen. VARDE Ovne anbefaler altid 50 cm foran.
• Brændeovnen kan med fordel placeres centralt i huset eller rummet for at opnå bedst mulig varmefordeling.
Hvis det er muligt, så placeres brændeovnen således, at skorstenen kan køre lige op igennem loft eller etageadskillelse uden at ramme bjælker eller spær m.m.
Husk også at selve skorstenen har krav til afstand til brændbart materiale.
Fig. 2. Skorstenshøjde - Huse med tagrejsning over 20°. I en radius af 15 meter skal der være mindst 1 m fra top af skorsten til overkant af vinduer, døre og ventilationsindtag.

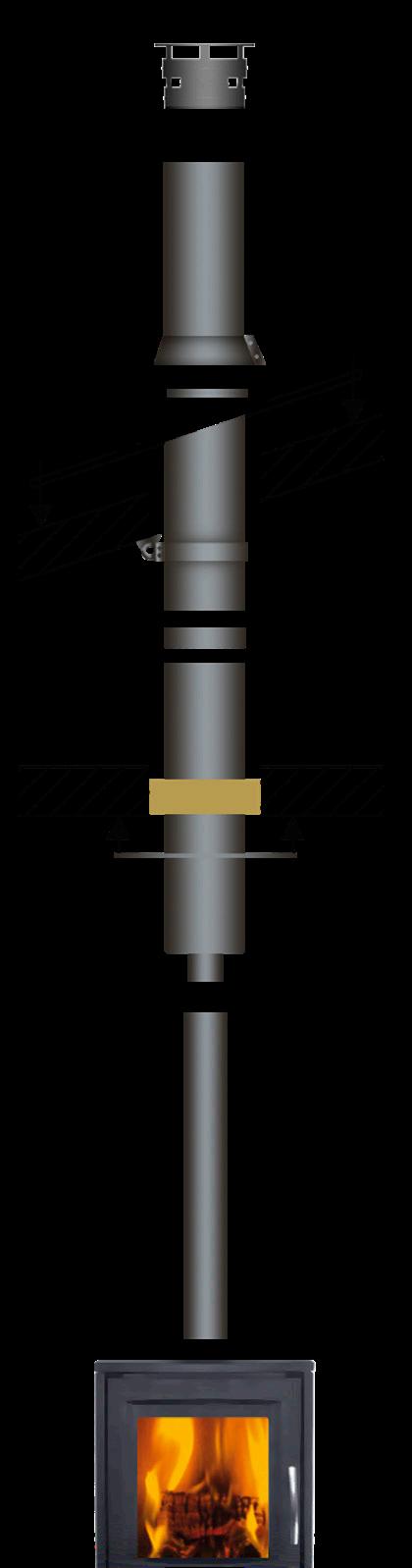

A
Skorstensrør
B Isoleret startelement
C Isoleret element
D 0-10° Loftkrave med gummipakning
E Spærstyr
F 5-32° eller 33-45° inddækning
G Silikonepakning til regnkrave
H Skorstenshætte
I Isoleringsrørskål
J Spændebånd
VEJLEDNING – TOPMONTERING
Husk ved montage at overholde sikkerhedsafstanden til brændbart materiale for skorstenen og for brændeovnen, da de har hver deres forskellige sikkerhedsafstande.
Hvis brændeovn og skorsten monteres ved ikke-brændbare materialer (f.eks. en murstensvæg), anbefales det, at der holdes en afstand på 5 til 10 cm, så der kan gøres rent omkring installationen.
TIP: Når brændeovnen placeres, så brug en lodsnor fra loftet ned til center røgstuds. Det gør det nemmere at visualisere installationen, så det sikres, at hullet i loftet bliver lavet det rigtigested,ogsikkerhedskravkanoverholdes,førmanbegynderatskærehulif.eks.loftet.
1. Skorstensrør op til loft, etageadskillelse eller taggennemføring
VARDE Ovne har to typer skorstene, der kan bruges op til loftgennemføringen: U-isoleret rør med en sikkerhedsafstand til brændbart på 45 cm.
Halvisoleret rør med en sikkerhedsafstand til brændbart på 10 cm.
Disse afstande fremgår også af CE-mærkatet på produktet. Se afsnittet ”Produktinfo/CEmærke” på side 3.
Være opmærksom på, at disse to typer rør kun må bruges i det rum hvor ovnen er placeret, og op til loftgennemføringen.
Såfremt brændeovnen har en røgafgang, der ikke passer til det uisolerede eller halvisolerede røgrør, monteres en overgangskobling, der kan forbinde brændeovn og røgrør.
2. Loft-, etageadskillelse eller taggennemføring
Når brændeovnen er placeret korrekt, afmærkes centrum af hul for loftgennemføring ved hjælp af en lodsnor.
Ud fra dette centrum afmærkes selve hullet, som nu kan skæres. Husk at hullet skal være minimum 50 mm større end den udvendige diameter på skorstenen. Gældende lovkrav om tæthed i parcelhuse kræver tætning mellem dampspærre og skorsten. Kontakt evt. din forhandler for yderligere oplysninger.
Ved skråt loft laves et elipseformet hul ud fra den medfølgende skabelon.
Udskæring i taget kan med fordel ske på samme måde. Fjern tagsten eller tagplade og skær hul der, hvor skorstenen skal føres gennem taget.
Skabelonen kan findes på www.vardeovne.dk under menupunktet Skorsten > Skorstensinformation > Skabelon - udskæring til skorsten i skråt loft.
3. Placering af loftkrave
Inden montering af det uisolerede eller halvisolerede rør skal loftkraven placeres på brændeovnen. Efter montering af rør kan montering af loftkrave laves. Ved 2-delt loftkrave behøves dette ikke. Den lovpligtige længde af gennemføringen (jvf. hvor langt det fuldisolerede rør Ø250 mm som minimum skal gå fra loft og ned i rummet) kan tages fra nedenstående tabel og Fig.3ogFig.4.
Det uisolerede røgrør tilpasses evt. i længden med en vinkelsliber og monteres på startsektionen. Startsektionens nippel skal gå ned i det uisolerede røgrør.
Ved halvisolerede rør, der ikke kan kortes op, købes de enkelte dele så længden af gennemføringen ikke bliver mindre end oplyst i tabellen herunder.
Loft i grader Fladt loft/0°
Installation med loftgennemføring eller etageadskillelse
Ved installation igennem loft eller etageadskillelse skal afstanden til brændbart materiale overholdes.
Ved en isoleringstykkelse på 200 mm er afstanden til brændbart 50 mm, når der anvendes en isoleringsrørskål fra VARDE Ovne.
Hvis isoleringstykkelsen er større end 200 mm skal overskydende isolering fjernes ind mod skorsten, så den rundt om skorstenen ikke overstiger 200 mm.
Minimumsafstanden til brændbart materiale på 25 mm er kun gældende, hvor der ikke er isoleret omkring skorstenen, dvs. hvor der er fri luftpassage omkring selve skorstenen.
Max. 200 mm. Ellers fjernes isolering som skitseret (se stiplede skråstreger øverst).
A Isoleringsrørskål
B Brændbart materiale
C Isolering
D Skorstenselement
E Skorstensrør
F Tætningsliste
G Loftkrave
H Loft
Tilpasning af isoleringskrave ved skråt loft
Ved montering af skorsten gennem skråt loft er det nødvendigt at tilpasse isoleringskraven til loftets hældning, så isoleringskraven flugter med loftet og afskærmer mod den eksisterende isolering.
Isoleringskraven skæres skrå i samme vinkel som loftet, og delene placeres som vist i eksemplerne.
Tabellen herunder angiver mål for tilpasning af VARDE isoleringskrave. Se også fig. 6 og 7 øverst side 9 - der viser eksempler på tilpasning af isoleringskraven.
Lofthældning i °
4. Aflastning mellem etageadskillelse og tag
Det anbefales, at skorstenen bliver aflastet efter en etageadskillelse, specielt hvis den er monteret med en forskydning.
Tilpasning af VARDE Isoleringskrave 5°- 30°
Tilpasning af VARDE Isoleringskrave 5°- 30°
6. Tilpasning af VARDE Isoleringskrave 5°-30°.
5. Taggennemføring
Tilpasning af VARDE Isoleringskrave 31°- 45°
Tilpasning af VARDE Isoleringskrave 31°- 45°
7. Tilpasning af VARDE Isoleringskrave 31°-45°.
På taget udvendigt skal der monteres en taginddækning. Det er taget, der afgør, hvilken taginddækning der skal bruges. Det er vigtigt, at den rigtige inddækning anvendes. Ved tvivl - spørg evt. din forhandler.
Ved hullet til skorstenen fjernes mindst muligt af de eksisterende tagsten eller tagplader. Hvis der er anvendt undertag, kan der med fordel monteres en undertagskrave for at undgå at fygesne og slagregn kan trænge ind.
Inddækningen monteres ned over skorstenen og centreres. Ovenfor skorstenen skal inddækningen ind under det eksisterende tag. Nedenfor skorstenen skal inddækningen ovenpå det eksisterende tag. Inddækning skal formes som det eksisterende tag og det er vigtigt, at det gøres med forsigtighed, så inddækningen ikke revner eller bliver ødelagt.
Det er vigtigt, at taginddækningen monteres omhyggeligt, således at vandet ledes ud på taget. Undgå revner i tildækningen under tilpasning til taget. Lige så vigtigt er det, at der ikke kan ligge vand på inddækningen, men at det løber fra.
Når inddækningen er færdigtilpasset, kan montering af vandnæsen laves. Den skal monteres så tæt som muligt over inddækningen. For at gøre den tæt anvendes fugelim eller silikoneelastik. Fug først på den isolerede del og pres derefter vandnæsen på. Fugen skal/ bør efterses én gang årligt.
Overstiger skorstenshøjden 2,0 meter fra sidste tagbæring
Det anbefales at anvende et tagstyr ved en skorstenshøjde på over 2 meter fra tag. Barduner eller støtterør kan også anvendes, hvis skorstenens længde over tag overstiger halvdelen af den totale længde.
6. Montering af regnhætte
For at afslutte skorstenen på taget, monteres regnhætten.
7. Montering af silikoneliste ved loftkrave
Montagen afsluttes indenfor med montering af silikonelisten ved loftkraven.
VARDE Ovne fraskriver sig ethvert ansvar for rørføring, udførelse af installationen samt alle eventuellekomplikationerinstallationenmåttemedføre.
