PORTAFOLIO DE ARQUITECTURA

PORTAFOLIO ARQUITECTURA

Valeria Martinez Zea

Proyectos acadÈmicos

2020-2022

ACAD…MICOS

TOWER WESTSIDE COMMUNITY CENTER 04

1. MUSEO EN MEDIO MUNDO

UbicaciÛn: Albufera de Medio Mundo, Huaura, Lima

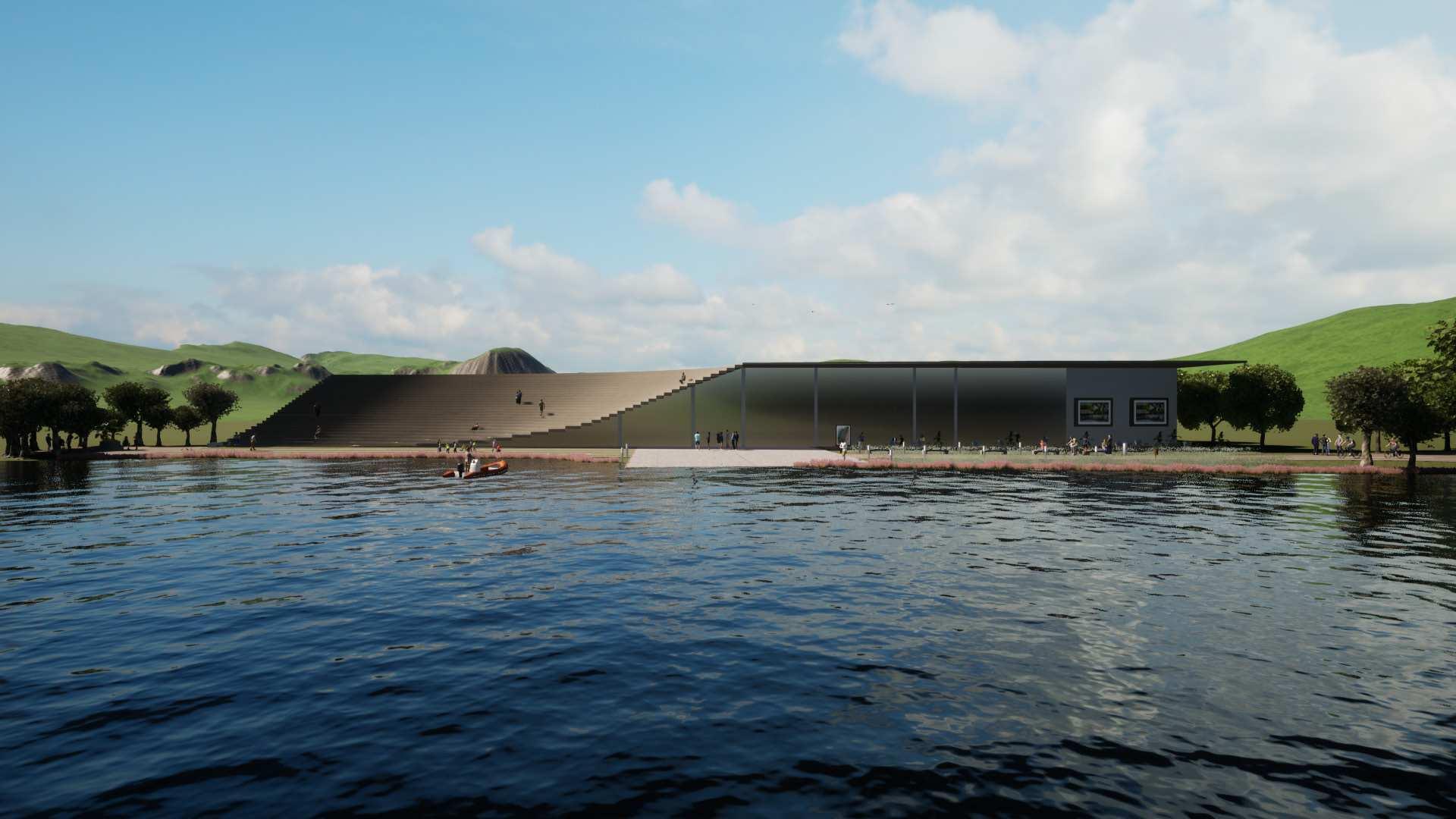

El Museo Albufera de Medio Mundo presenta un diseÒo arquitectÛnico que busca integrarse armoniosamente con el entorno natural circundante. Las formas org·nicas y curvas en la arquitectura imitan las ondulaciones del agua y las dunas de arena, creando una apariencia fluida y elegante que se fusiona con el paisaje circundante. Combina la funcionalidad de un espacio cultural con un diseÒo arquitectÛnico respetuoso con el entorno, destacando la importancia de la conservaciÛn y la apreciaciÛn de la biodiversidad local.

Catedra:

Cigarini XXX Tommaso, Renato Ferrante Nicola

Chura Cortez, Silvia Olga

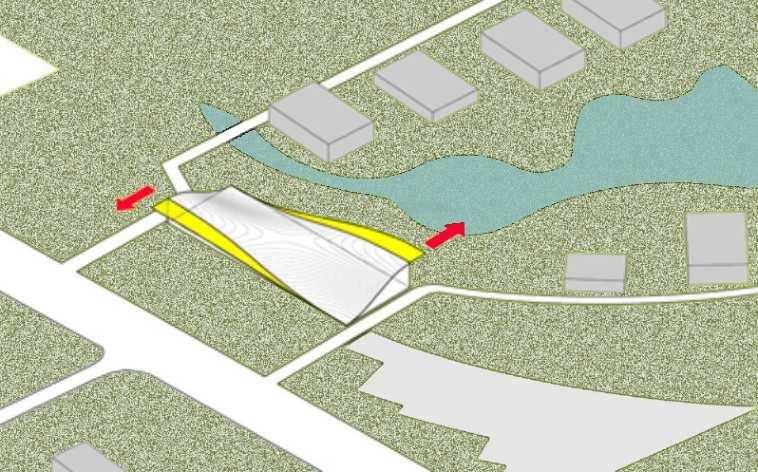

TOMA DE PARTIDO

La toma de partido se manifiesta en un diseño que va más allá de la sola integración visual con su entorno natural, aspirando a una conexión más profunda y tangible con la belleza y la esencia de la laguna. El techo, concebido como una estructura orgánica compuesta por escalinatas curvas que imitan las formas y movimientos del agua, se convierte en el punto focal de esta fusión entre arquitectura y naturaleza. Donde se experimenta una sensación de fluidez y conexión con el entorno.

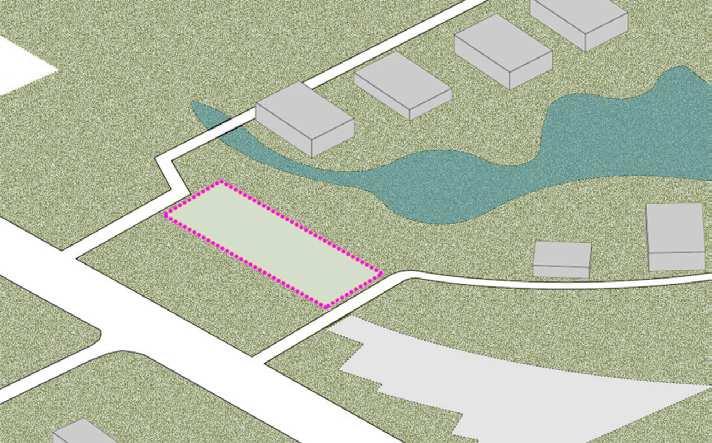

SITIO PARKING

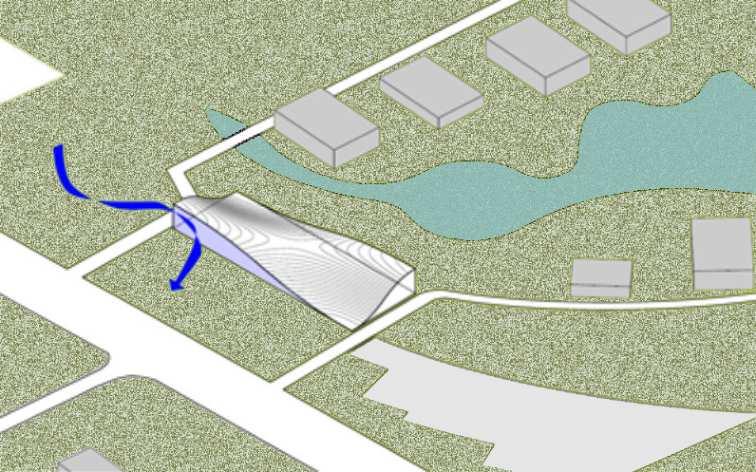

La fachada cerrada busca bloquear los vientos del invierno, protegiendo así áreas interiores del museo. No solo ofrecería protección contra el viento, también podría servir como una pantalla para exhibir arte o información relacionada con la conservación del medio ambiente.

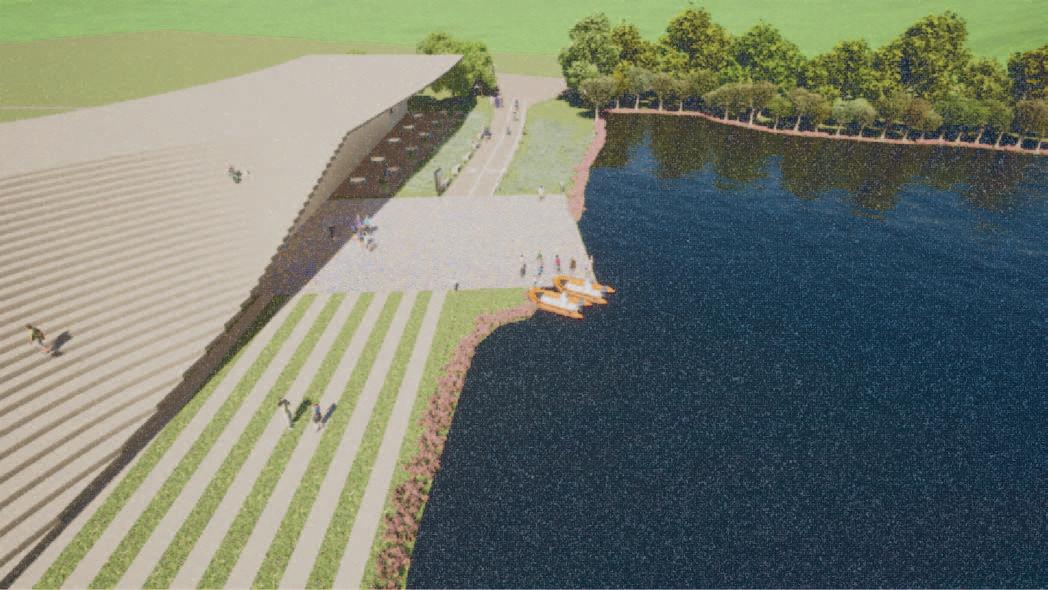

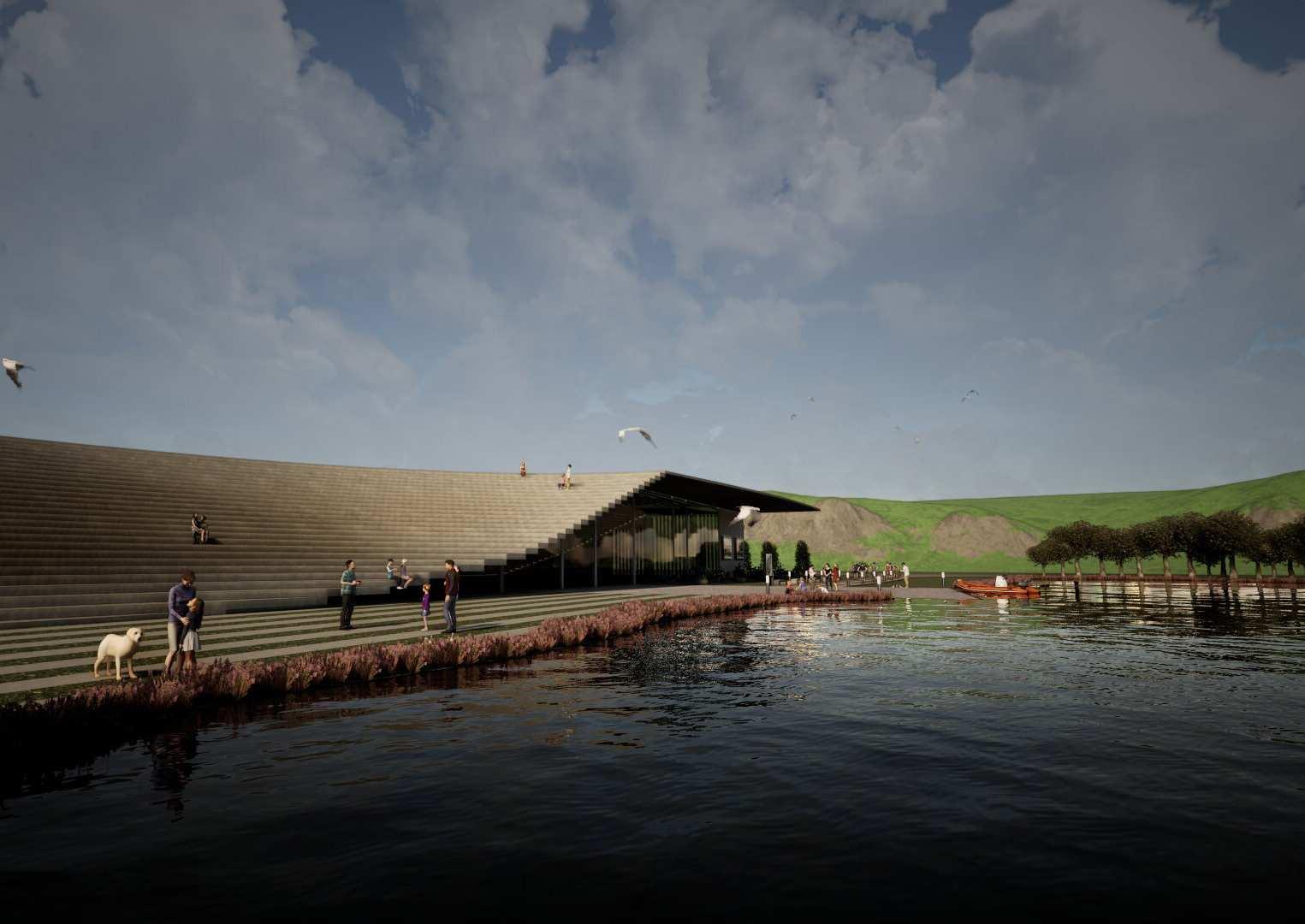

El techo “escalinata” no solo proporciona un espacio para sentarse y contemplar la laguna, integra también elementos adicionales para mejorar la experiencia del usuario. Se pueden instalar paneles solares para generar energía renovable y proporcionar iluminación.

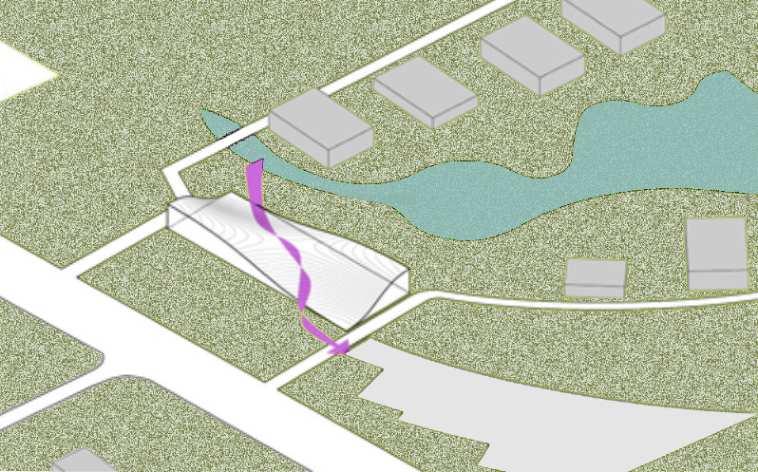

El techo se diseña de manera que facilita la circulación de los vientos, aprovechando así la ventilación natural para mantener el interior fresco y confortable. Se incorporan aberturas estratégicas en el techo y así evitar la necesidad de utilizar sistemas de climatización mecánica.

Las extensiones del techo podrían diseñarse de manera estratégica para proporcionar sombra en los espacios públicos alrededor del museo, creando áreas cómodas y frescas para que los visitantes se relajen y disfruten del entorno natural, fomenten la interacción social.

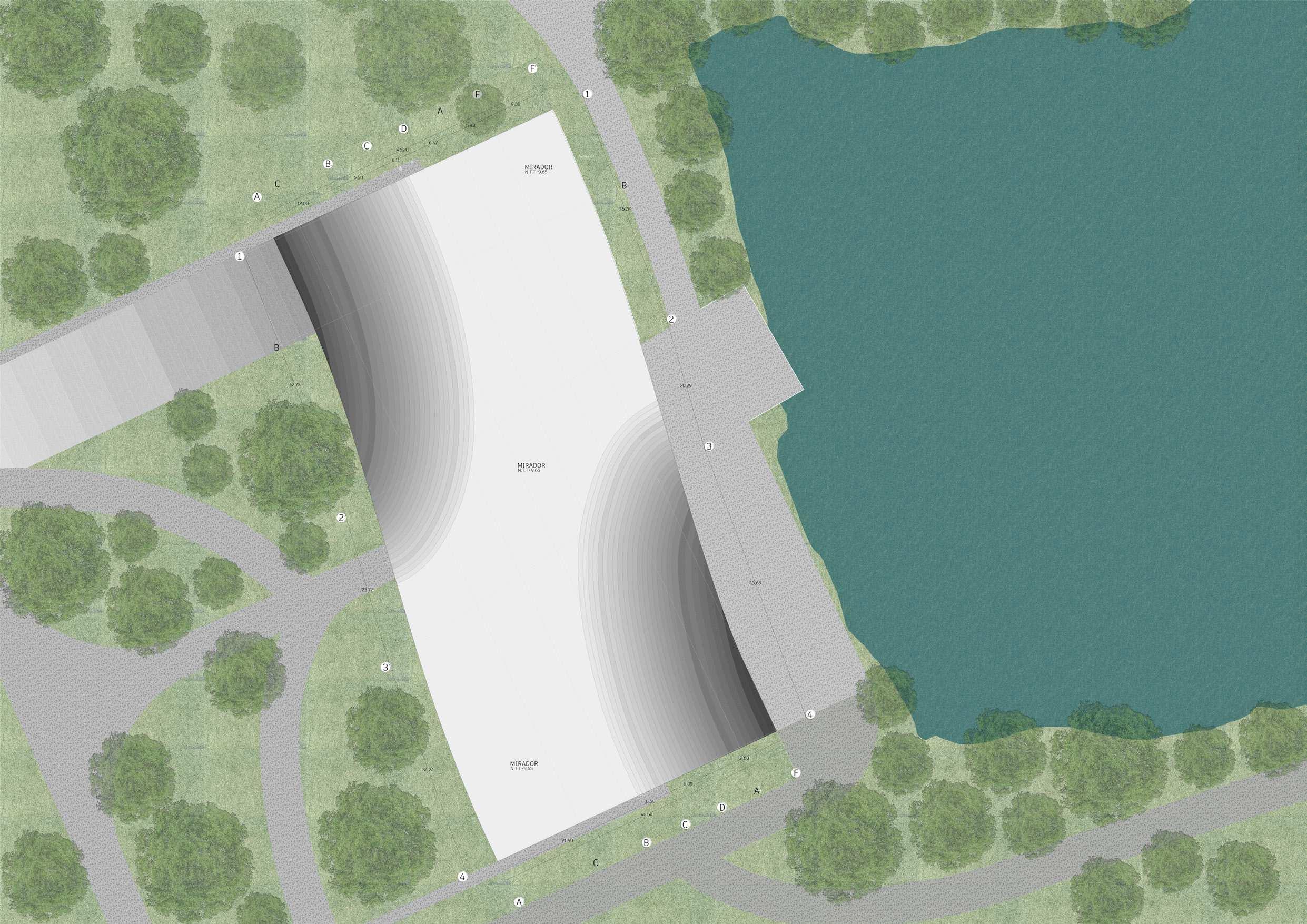

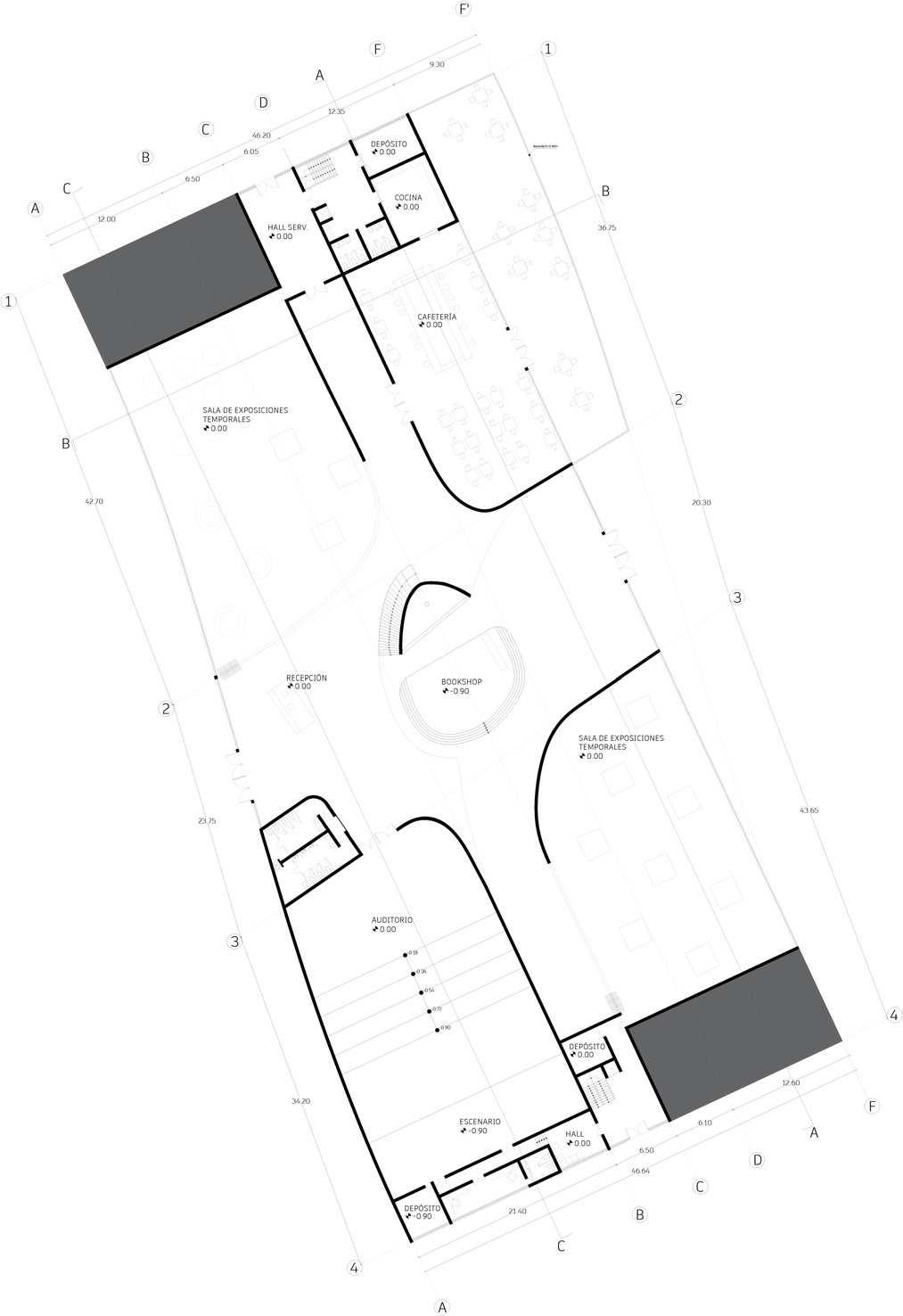

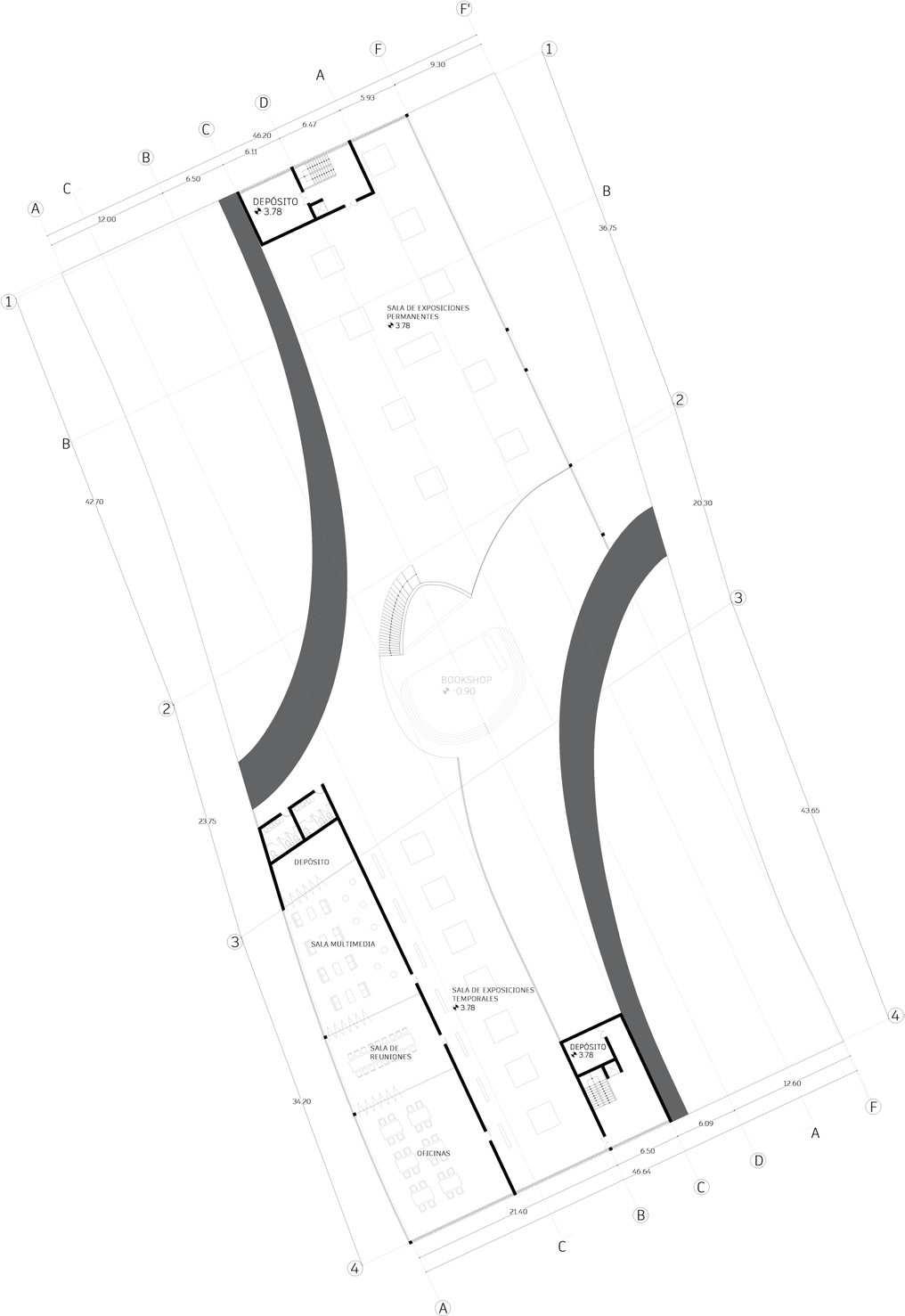

PLANTAS ARQUITECT”NICAS

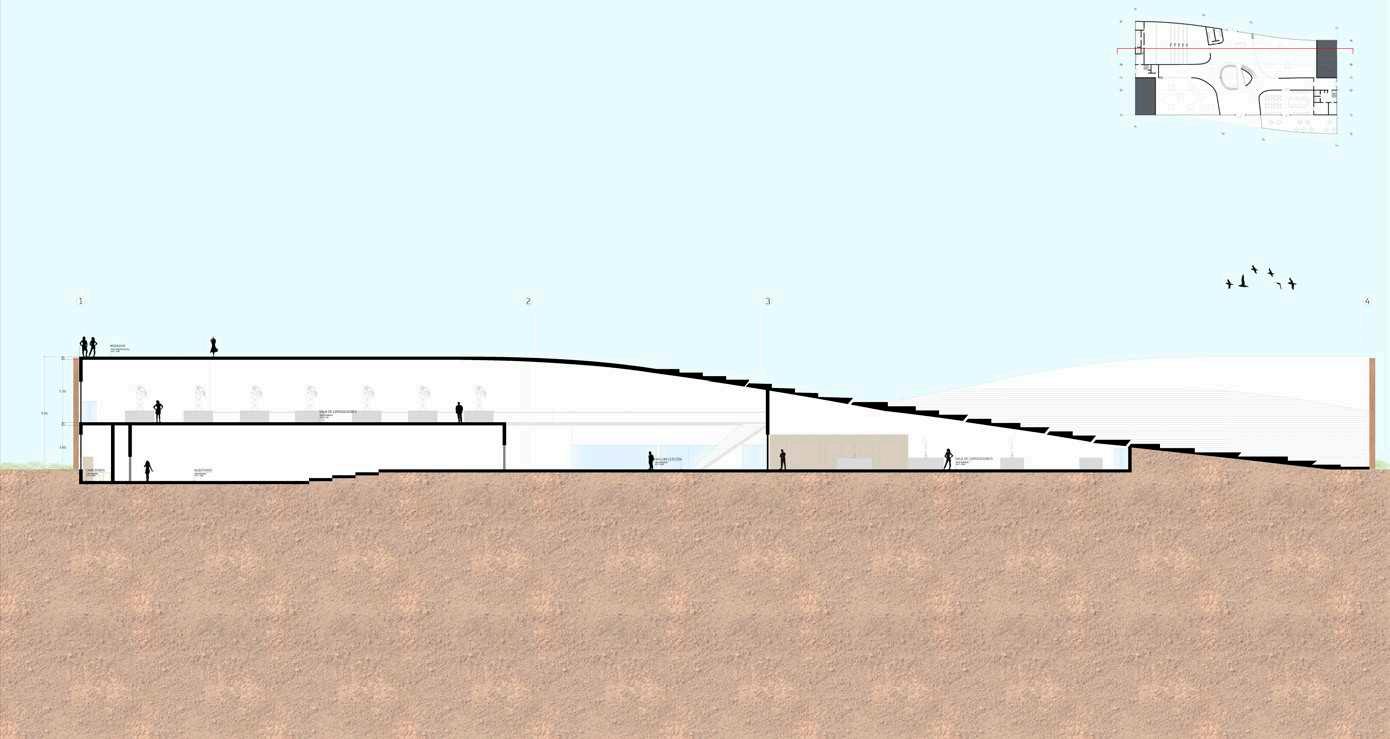

CORTES

El diseño general es como una caja, pero adaptada para abordar preocupaciones ambientales y del entorno con el fin de que sea lo más baja en tecnología y de bajo costo posible.

Esta disposición permite al público caminar directamente sobre el edificio, de modo que también funciona como un camino al aire libre, ofreciendo la oportunidad de experimentar una visión general del espacio verde desde una altura alternativa antes de descender nuevamente.

La propuesta se centra en ser ecológica. Su techo ondulado tiene diferentes alturas: en invierno bloquea el viento del norte, y en verano permite una ventilación fresca desde el sureste.

También proporciona sombra hacia el sur y tiene paneles solares móviles y protección solar en los lados este y oeste."

El museo cuenta con espacios versátiles para exhibiciones, una recepción, un bookshop, una cafetería, una sala multimedia, sala de reuniones y oficinas diseñadas para cumplir múltiples funciones.

2. MIRADOR EN MEDIO MUNDO

UbicaciÛn: Albufera de Medio Mundo, Huaura, Lima

El Museo Albufera de Medio Mundo presenta un diseÒo arquitectÛnico que busca integrarse armoniosamente con el entorno natural circundante. Las formas org·nicas y curvas en la arquitectura imitan las ondulaciones del agua y las dunas de arena, creando una apariencia fluida y elegante que se fusiona con el paisaje circundante. Combina la funcionalidad de un espacio cultural con un diseÒo arquitectÛnico respetuoso con el entorno, destacando la importancia de la conservaciÛn y la apreciaciÛn de la biodiversidad local.

Catedra:

Cigarini XXX Tommaso, Renato Ferrante Nicola Chura Cortez, Silvia Olga

TOMA DE PARTIDO

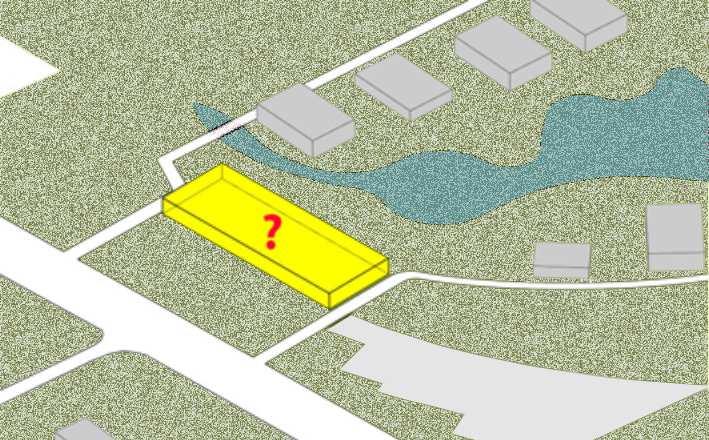

SITIO

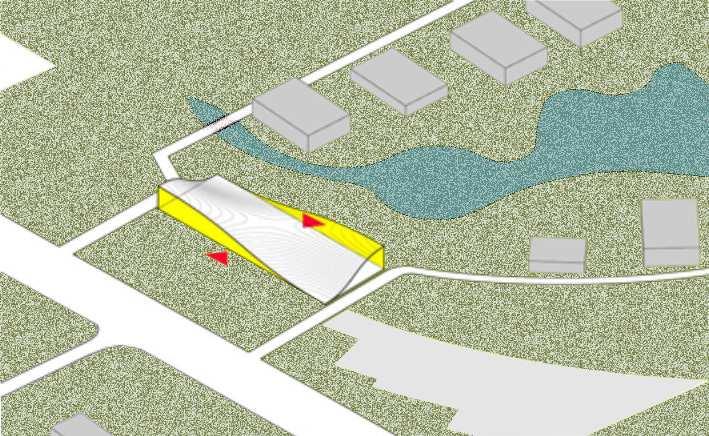

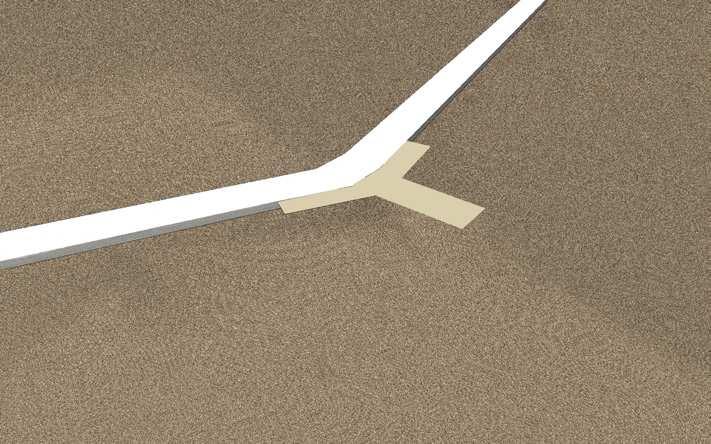

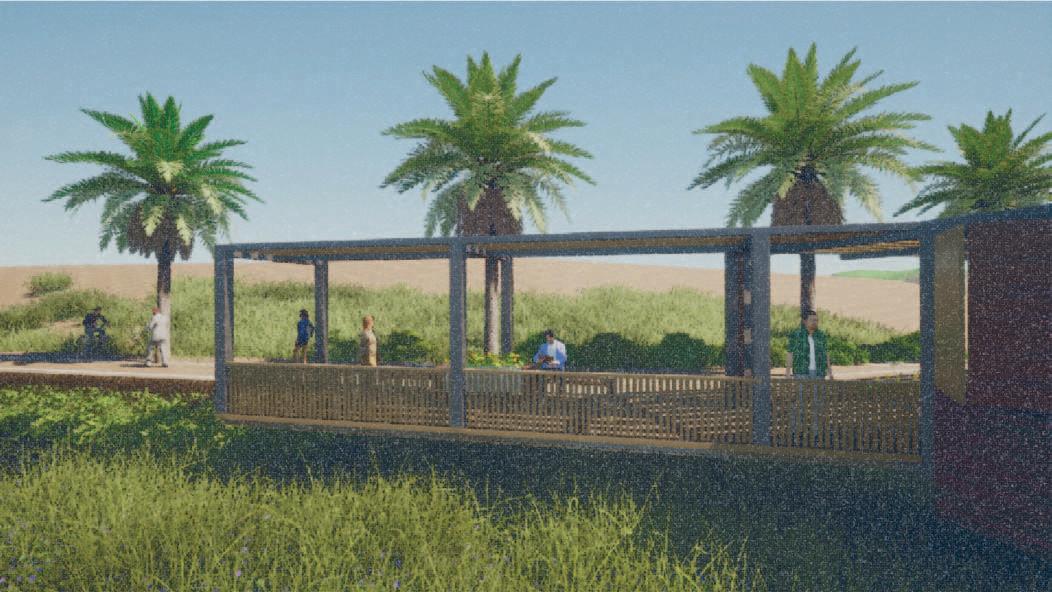

El mirador se concibe como un espacio que se mimetiza con el entorno, centrándose en la integración armoniosa con la laguna que lo rodea. Basado en el concepto de 'COMPLEMENTO', el proyecto crea una zona de sol y sombra en medio del camino, ideal para la contemplación de la laguna. Se destaca por un volumen que se apoya en la loma, con un gran voladizo que forma la zona de observación, proporcionando un lugar tranquilo para descansar durante el recorrido por el circuito.

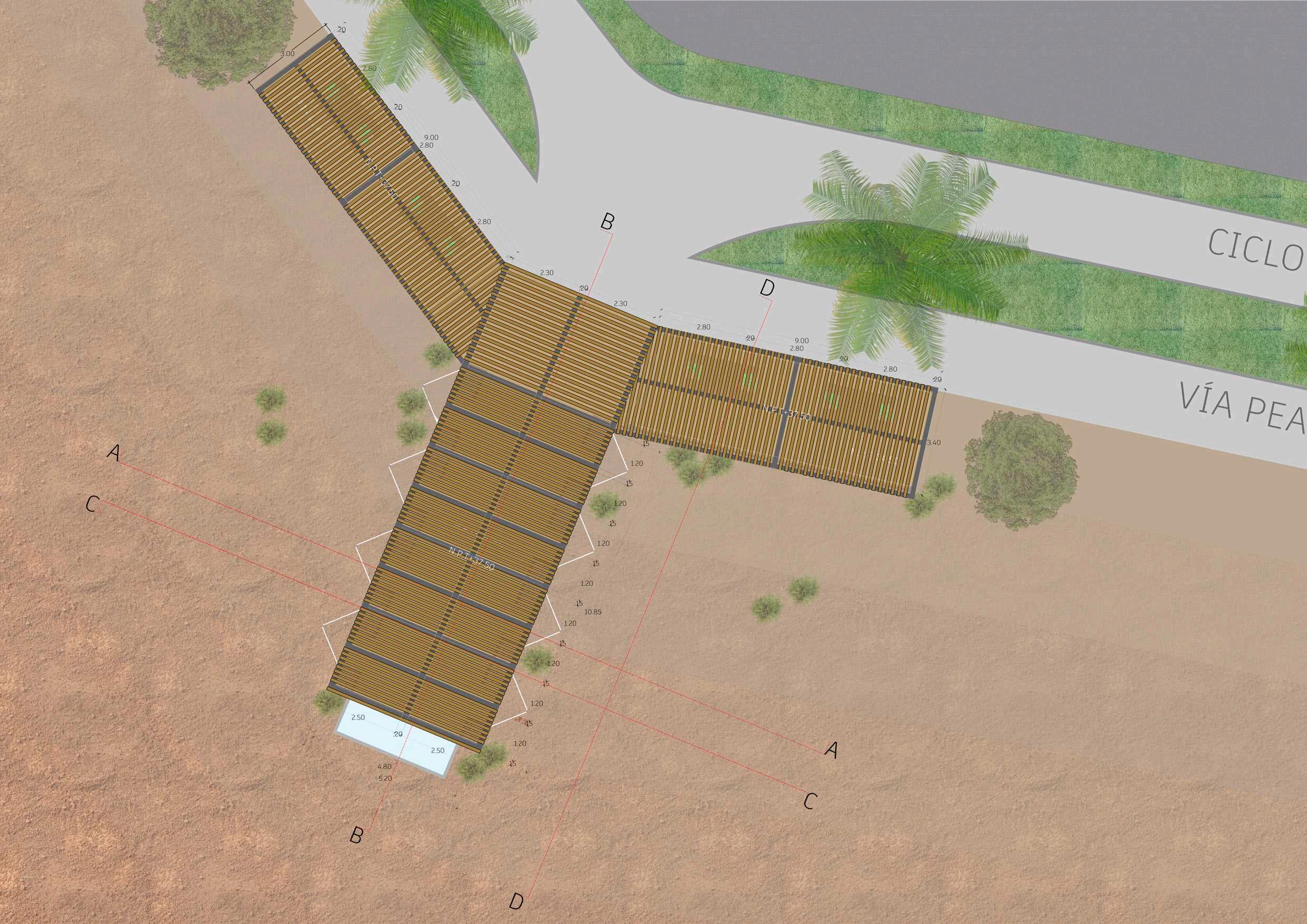

PLANTAS ARQUITECT”NICAS

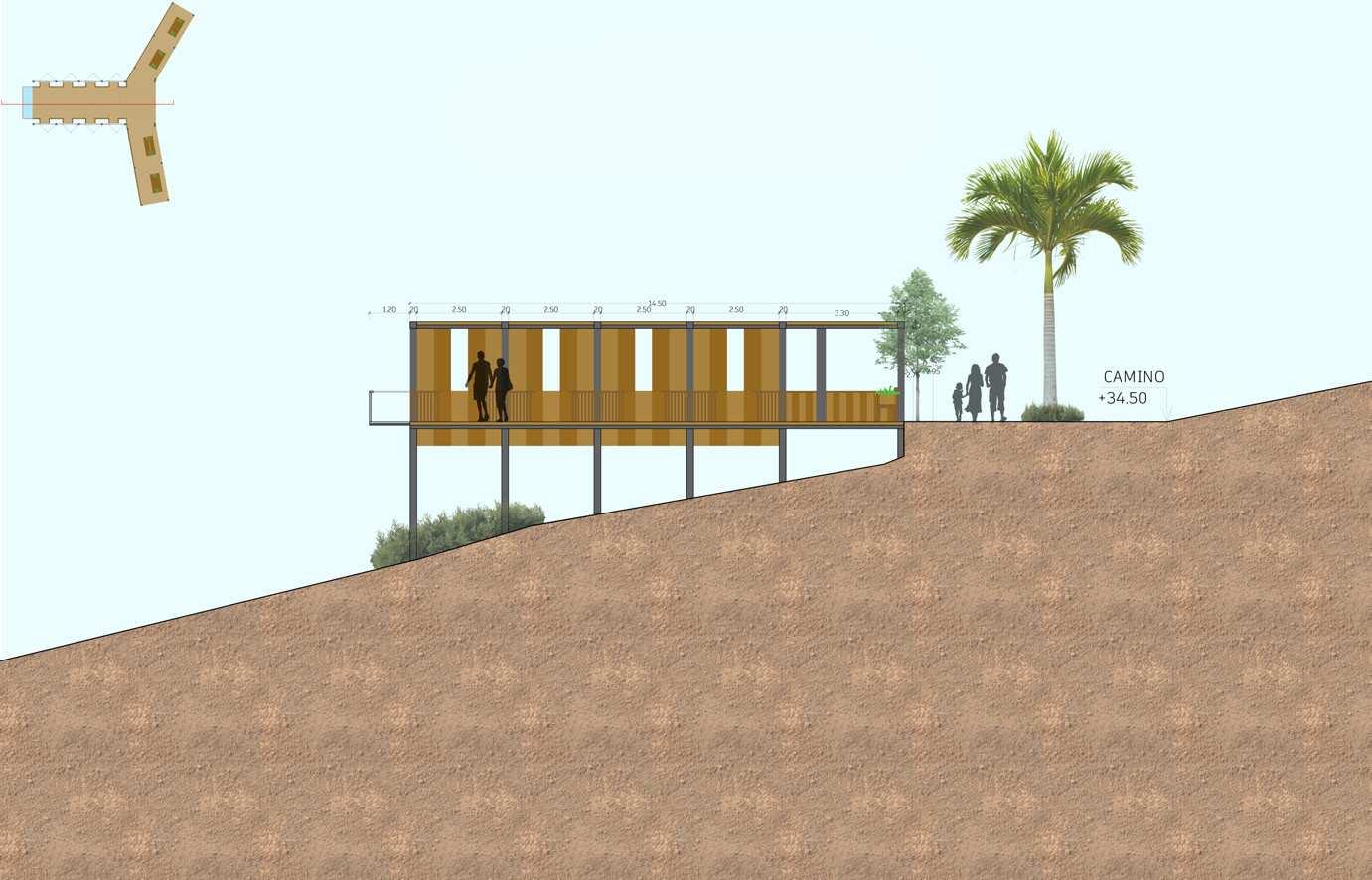

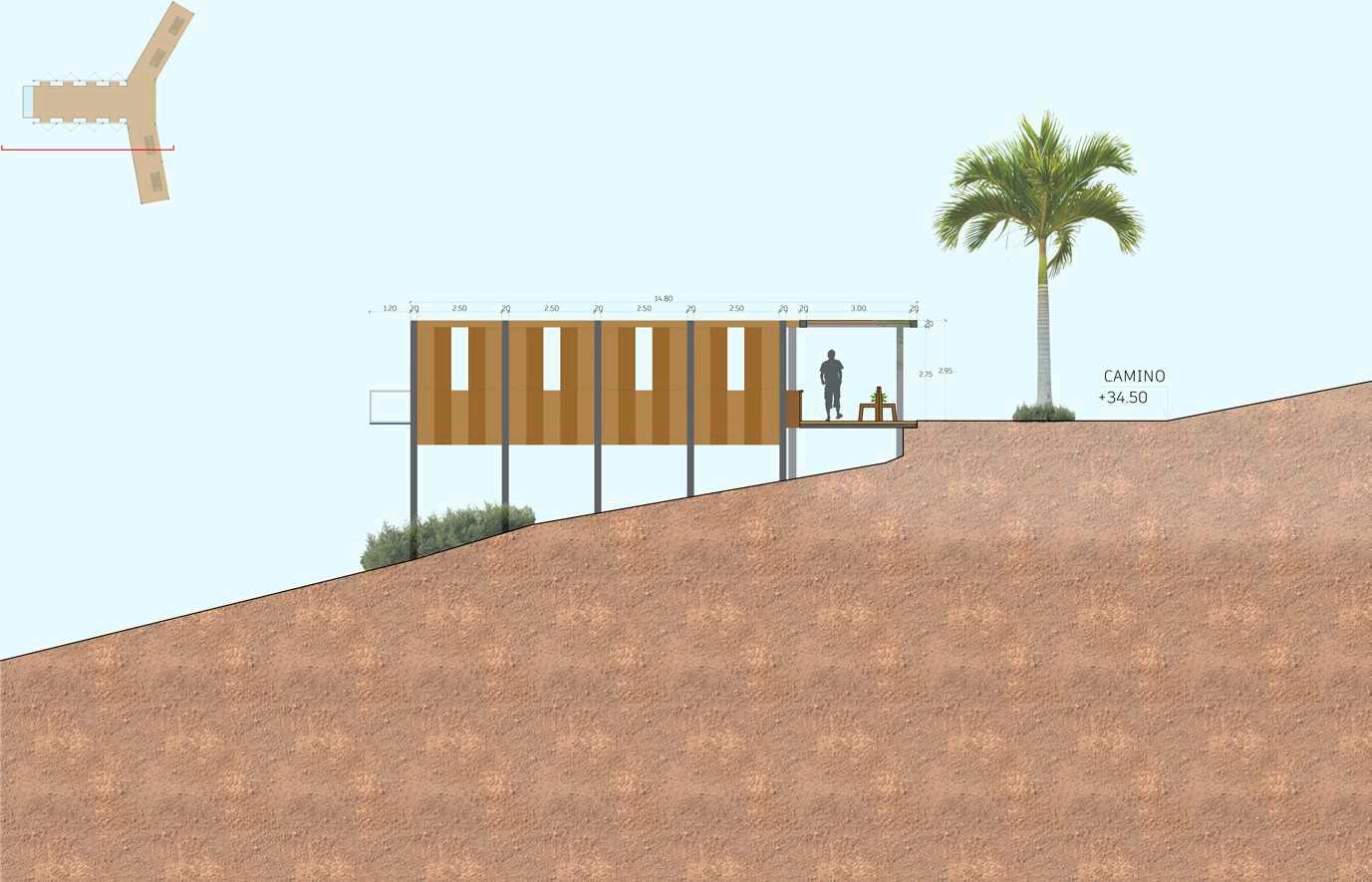

CORTES

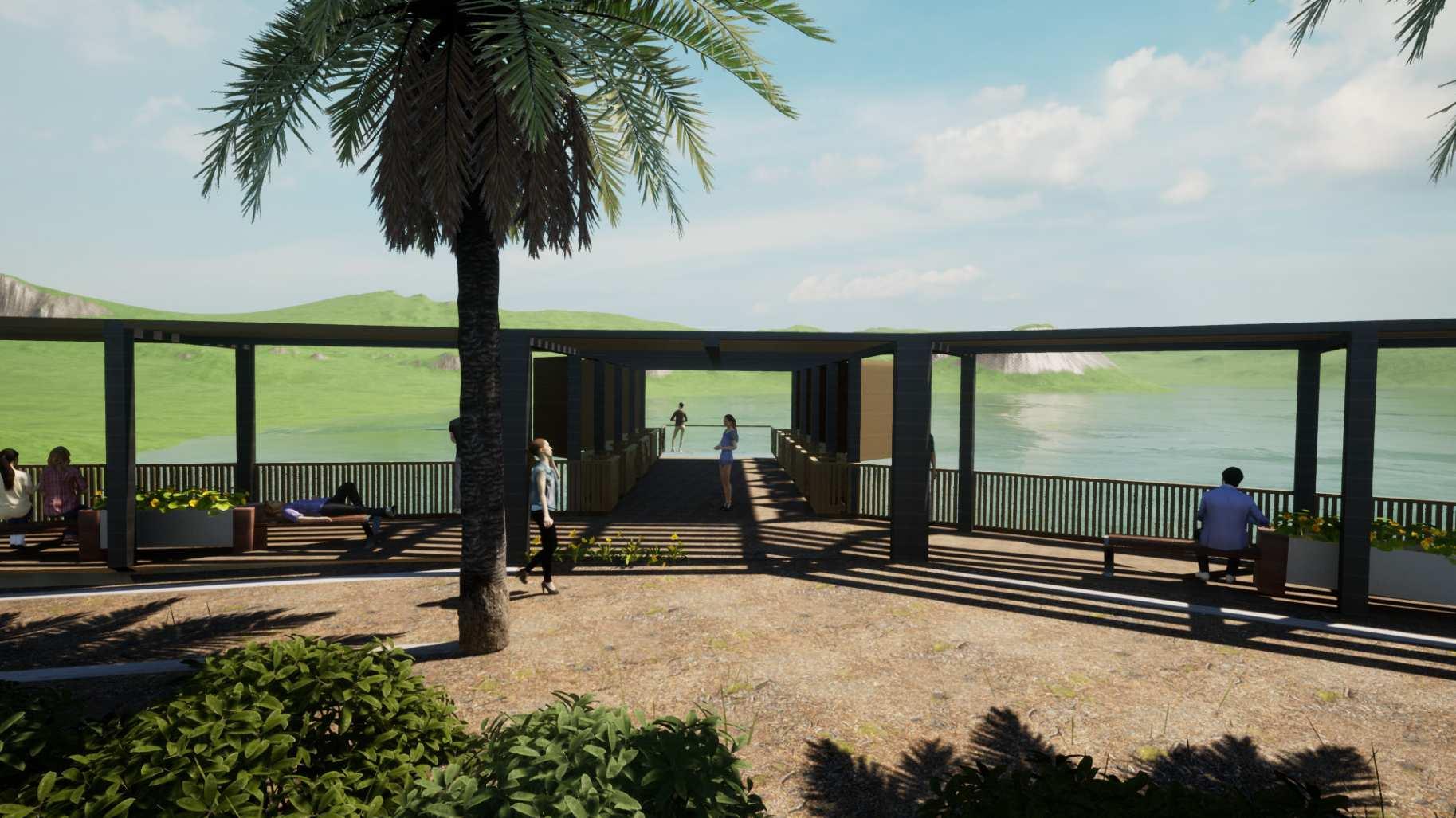

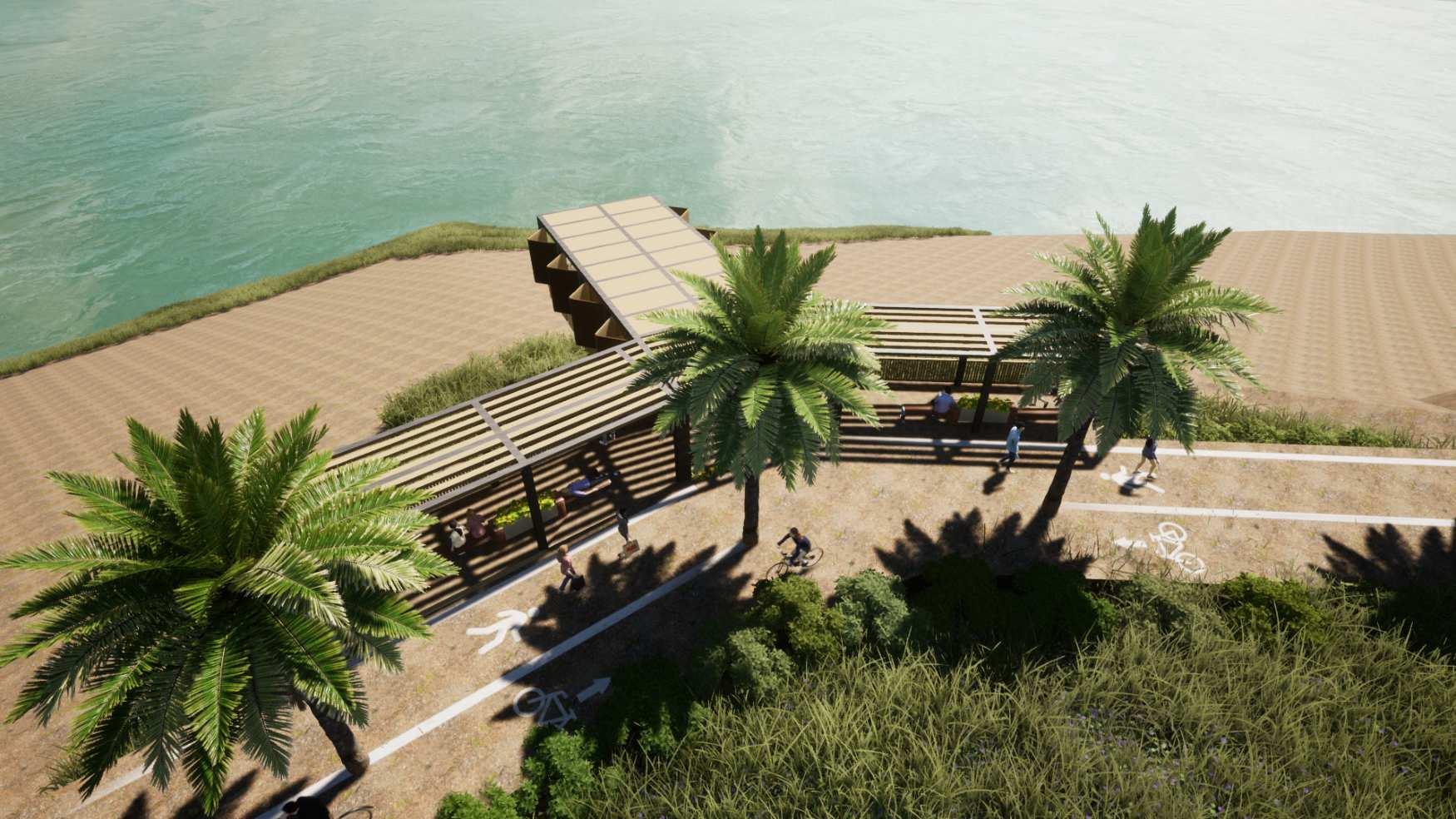

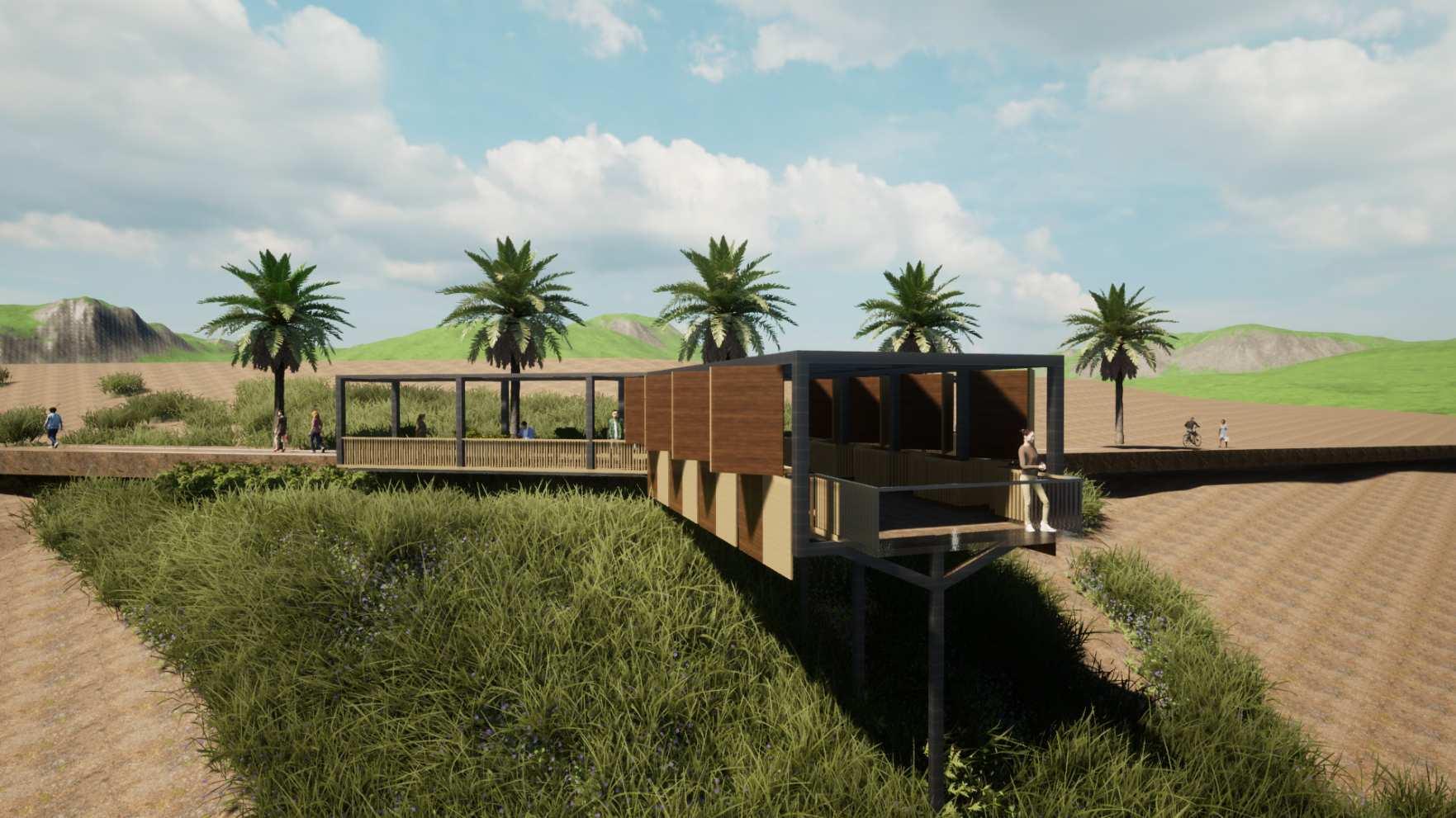

El mirador se destaca por un volumen que se apoya en la loma, con un gran voladizo que forma la zona de observación, proporcionando un lugar tran quilo para descansar durante el recorrido por el circuito. Además, ofrece espacio para la permanencia y descansos para quienes recorren la zona en bicicleta o caminando, con bancas donde los visitantes pueden relajarse y disfrutar del entorno natural, incluso echándose un momento.

Las ventanas de madera, que pueden deslizarse según el ángulo del sol entrante, permiten una experiencia dinámica y cambiante, controlando la cantidad de luz y aire que ingresa al mirador. Al final del volumen en voladizo, el piso de vidrio ofrece una sensación única al usuario, dándole la impresión de estar flotando sobre la laguna, lo que añade una dimensión extra a la experiencia de observación.

2. QUEBRADA VERDE

UbicaciÛn: Quebrada Verde, Pachacamac, Lima

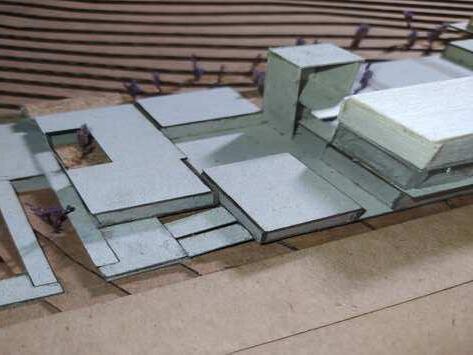

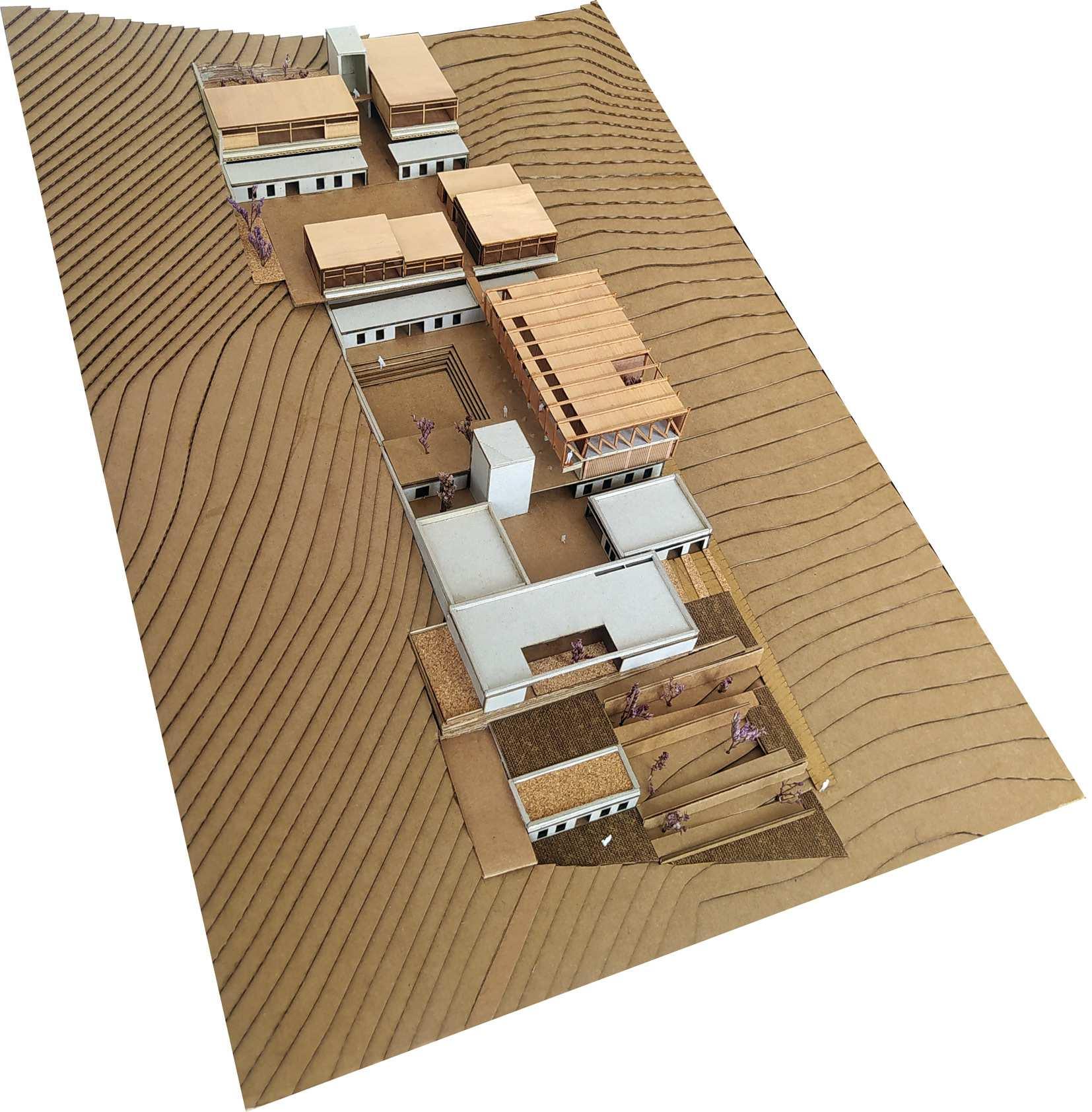

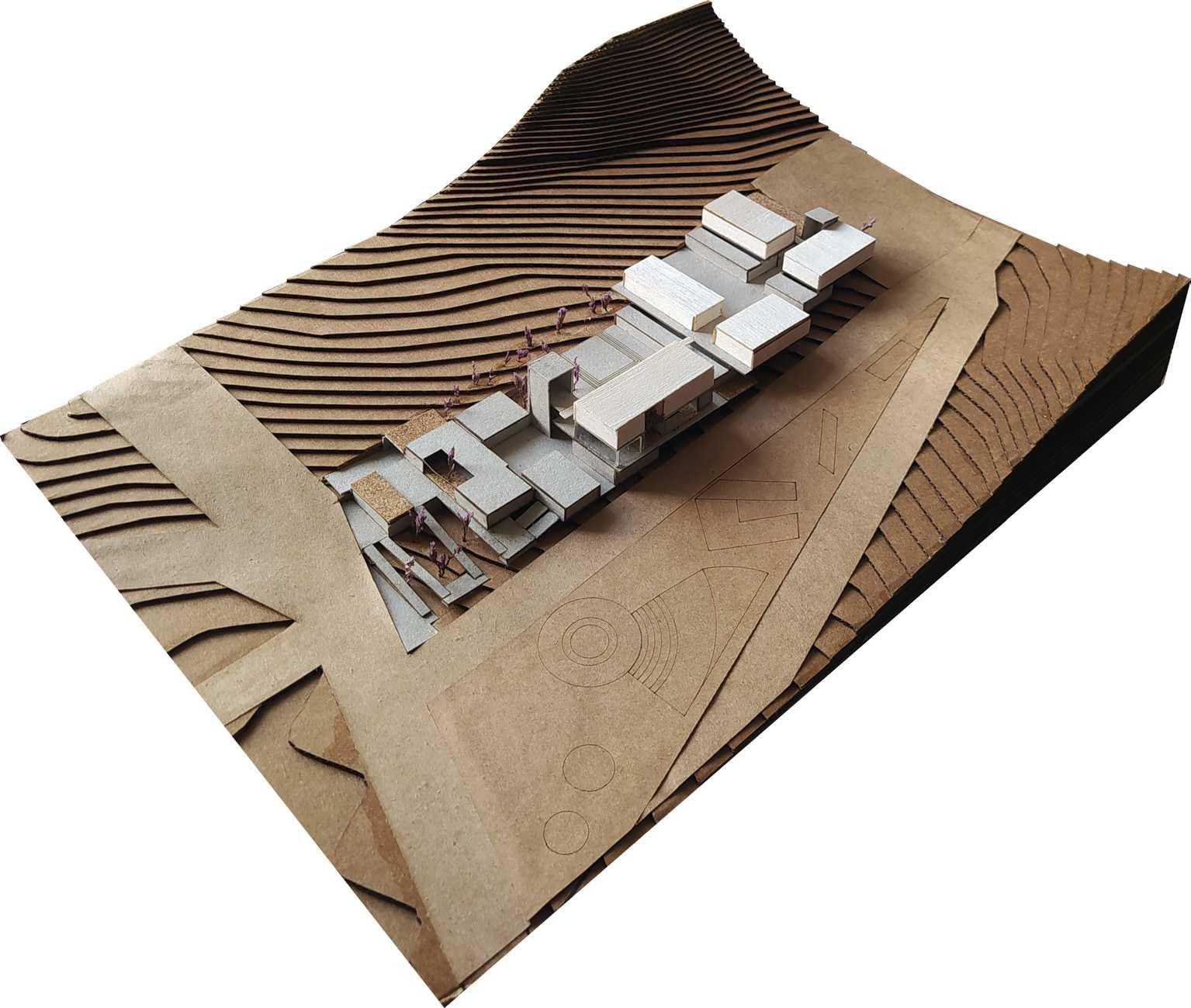

El Centro Comunal QV se integra de manera armoniosa con el entorno, aprovechando las características naturales y topográficas de la región. La arquitectura refleja elementos locales y utiliza materiales sostenibles, como madera y piedra, para crear un ambiente acogedor y respetuoso con el entorno. El diseÒo se enfoca en la accesibilidad y la inclusividad por lo que se concibe como un espacio polivalente y acogedor que promueve la cohesiÛn comunitaria, la participaciÛn activa y el bienestar general de la poblaciÛn local.

TOMA DE PARTIDO

Un factor importante que se tomó en consideración para la toma de partido, fue INTEGRAR el gran pulmón verde que significa QUEBRADA VERDE para la comunidad con el parque educativo cultural que busca UNIR la parte urbana con la naturaleza del lugar.

-El área administrativa está separada de las demás áreas por ser una un más privada pero a su vez accesible a la comunidad de ser necesario.

-Se separó el auditorio, debido a que se puede usar de manera independiente al proyecto y sea un servicio que esté disponible para la comunidad.

-Rampas de acceso al proyecto donde se llega a la primera plaza previa a la principal.

-Plaza principal conectada a usos como el SUM y la cafetería y el hall principal.

Es un punto de encuentro en donde se pueden realizar ferias gastronómicas o de algún otro tipo.

-El área educativa va en conjunto con la plaza permitiendo la extensión de las actividades, su ideal ubicación con menos bullicio, propicia el enfoque en los talleres.

-Anfiteatro rodeado de talleres artísticos, ideal para que estos se extiendan al anfiteatro y sea un punto de reunión en conjunto con la plaza.

-El área cultural contiene la plaza principal y el anfiteatro, asimismo espacios como el SUM, cafetería, talleres y biblioteca, usos que permiten al usuario poder compartir e integrarse con otros ya que son acitividades que se complementan y mantienen el mismo nivel de bullicio.

PLANTAS ARQUITECT”NICAS

CORTES

3. BLOQUE URBANO EN CERCADO DE LIMA

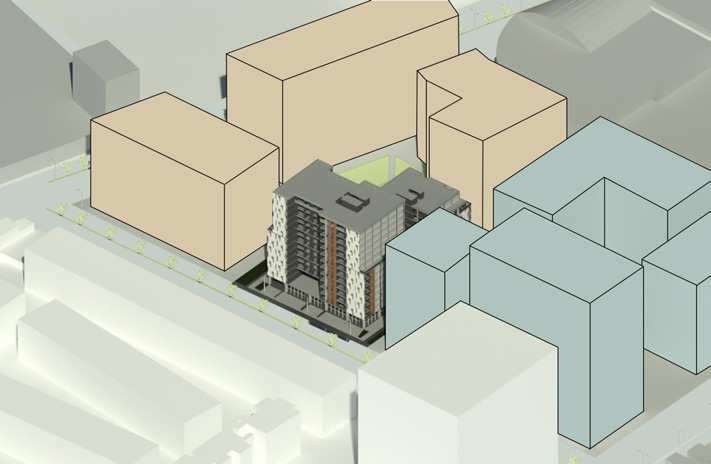

UbicaciÛn: Cercado de Lima, Lima, Lima

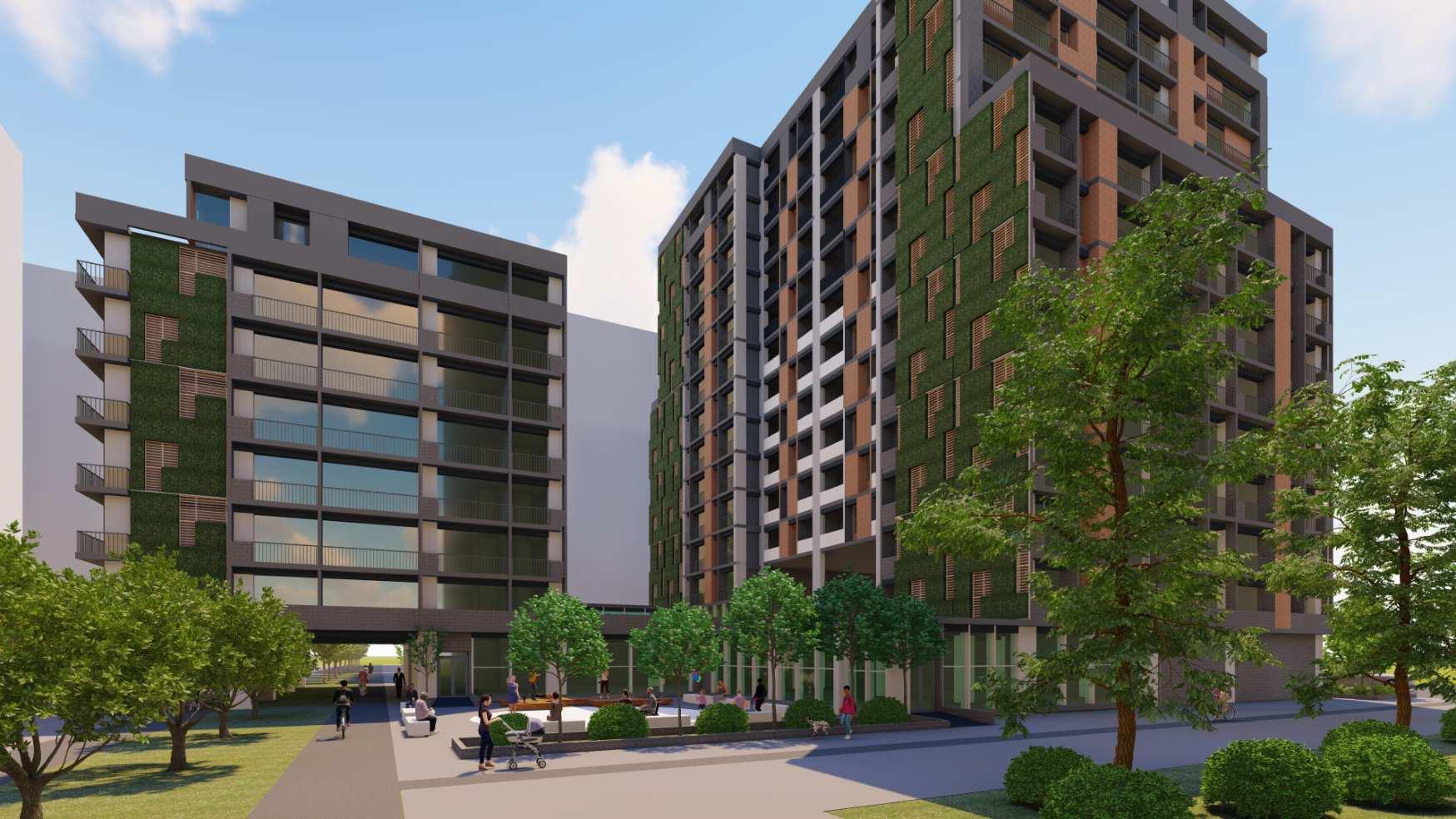

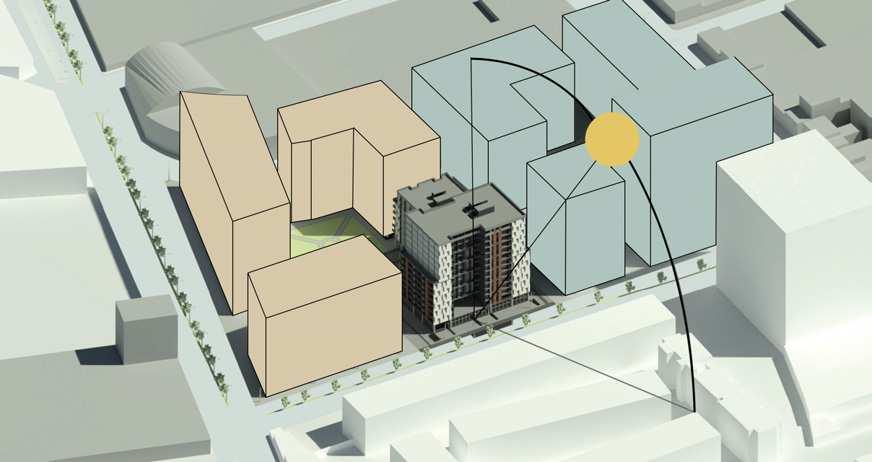

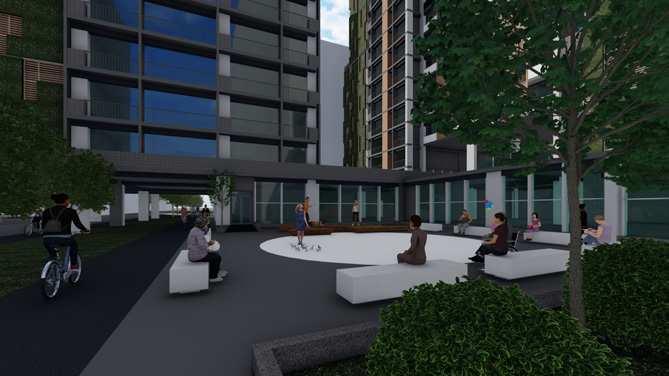

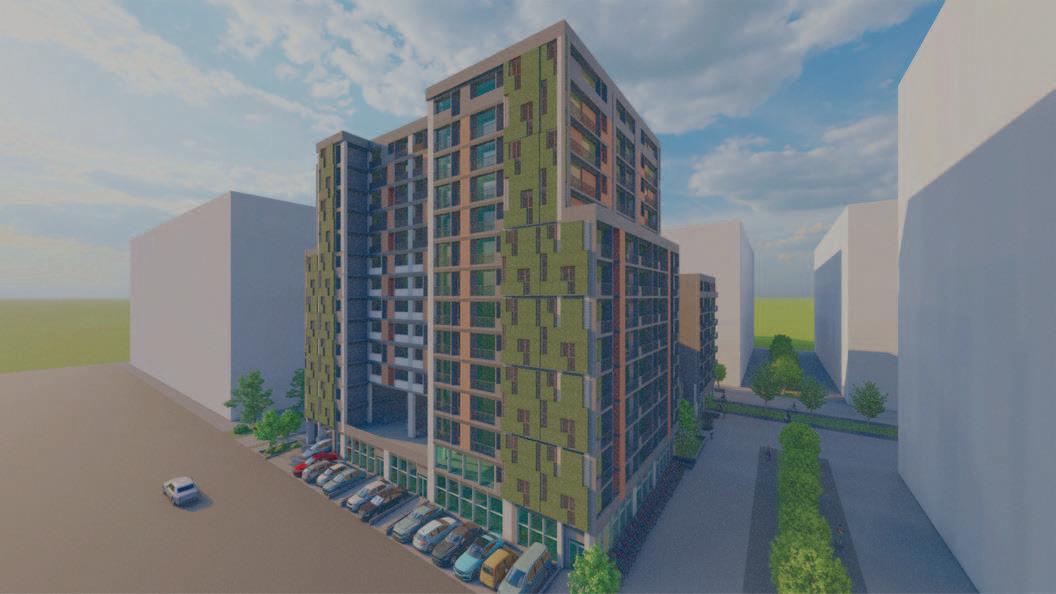

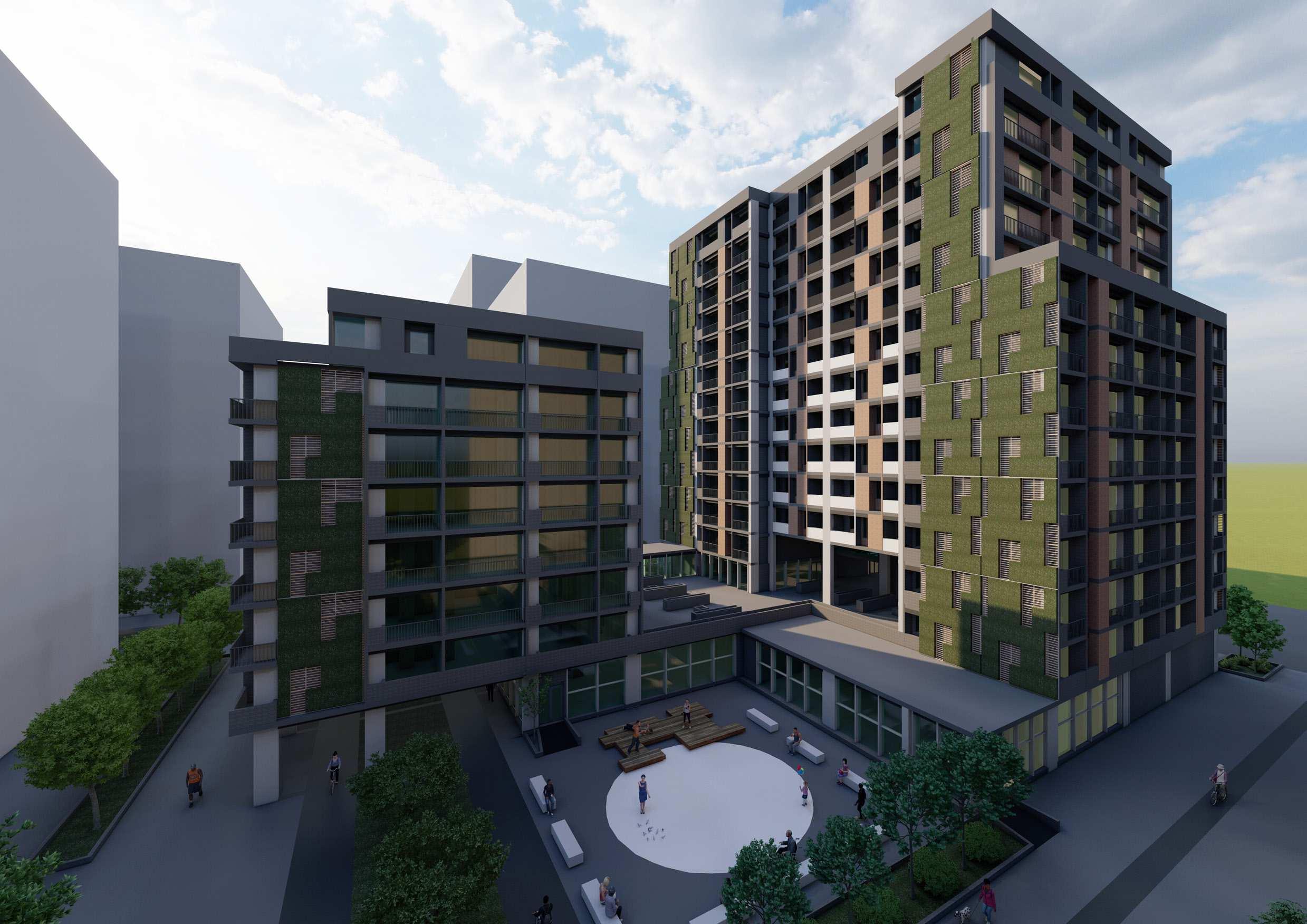

“Dual Tower” es un innovador proyecto arquitectónico que redefine el concepto de vida urbana contempor·nea. Este desarrollo se compone de dos imponentes torres de departamentos, diseÒadas con la premisa de ofrecer un nivel excepcional de confort y exclusividad a sus residentes.

La decisiÛn de separar las torres se tomÛ cuidadosamente para garantizar el m·ximo confort de los residentes, al reducir el n˙mero de departamentos por piso y garantizar que cada uno mantenga una vista independiente y privilegiada. Esta disposiciÛn tambiÈn permitiÛ optimizar el diseÒo de las ·reas comunes, ofreciendo espacios m·s amplios y funcionales para el disfrute de todos los residentes.

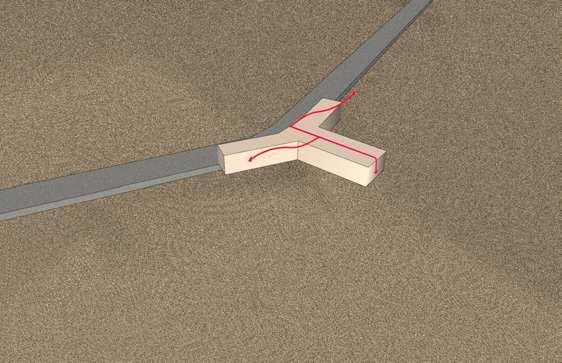

TOMA DE PARTIDO

El mirador se concibe como un espacio que se mimetiza con el entorno, centrándose en la integración armoniosa con la laguna que lo rodea. Basado en el concepto de 'COMPLEMENTO', el proyecto crea una zona de sol y sombra en medio del camino, ideal para la contemplación de la laguna. Se destaca por un volumen que se apoya en la loma, con un gran voladizo que forma la zona de observación, proporcionando un lugar tranquilo para descansar durante el recorrido por el circuito.

El mirador se concibe como un espacio que se mimetiza con el entorno, centrándose en la integración armoniosa con la laguna que lo rodea. Basado en el concepto de 'COMPLEMENTO', el proyecto crea una zona de sol y sombra en medio del camino, ideal para la contemplación de la laguna. Se destaca por un volumen que se apoya en la loma, con un gran voladizo que forma la zona de observación, proporcionando un lugar tranquilo para descansar durante el recorrido por el circuito.

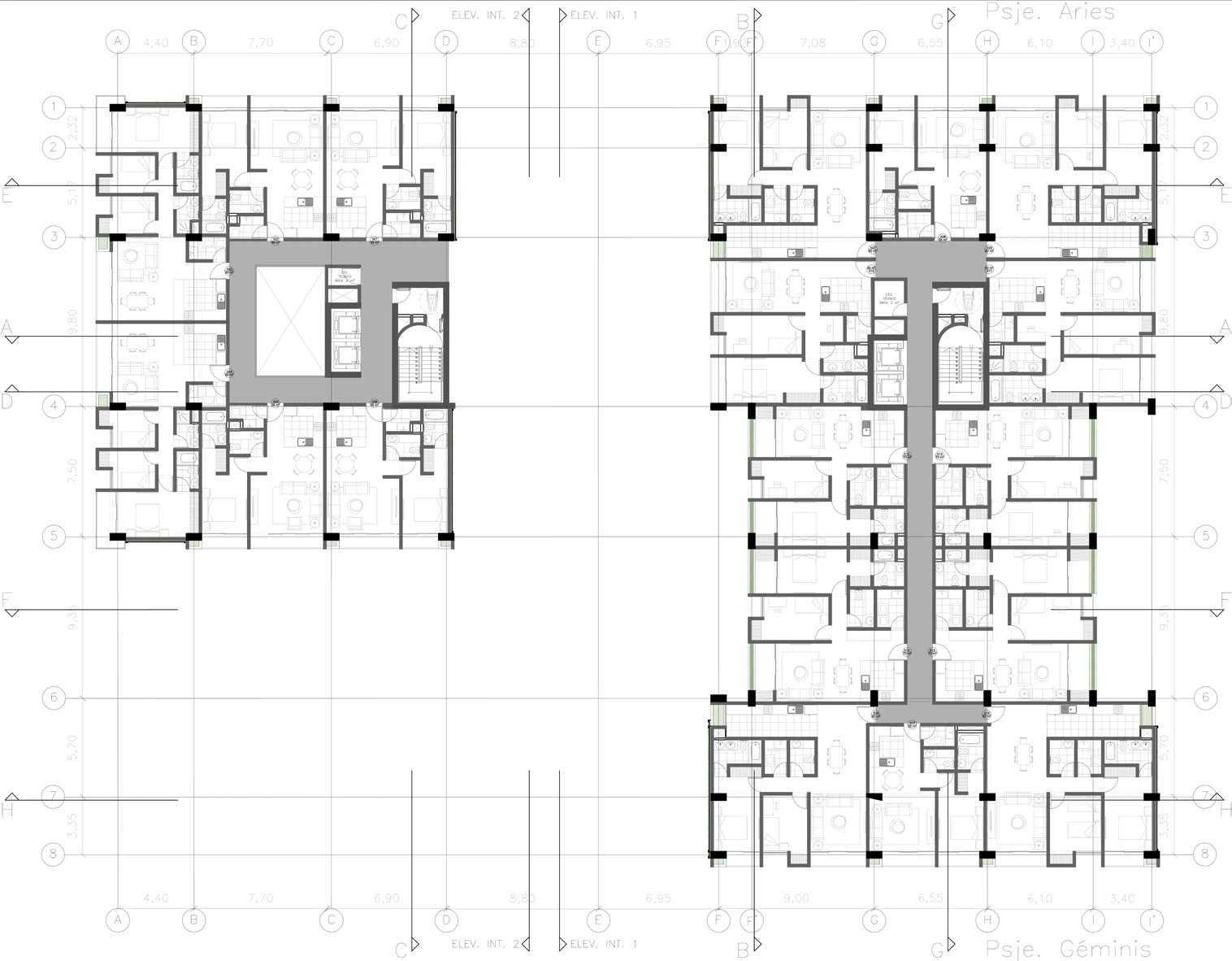

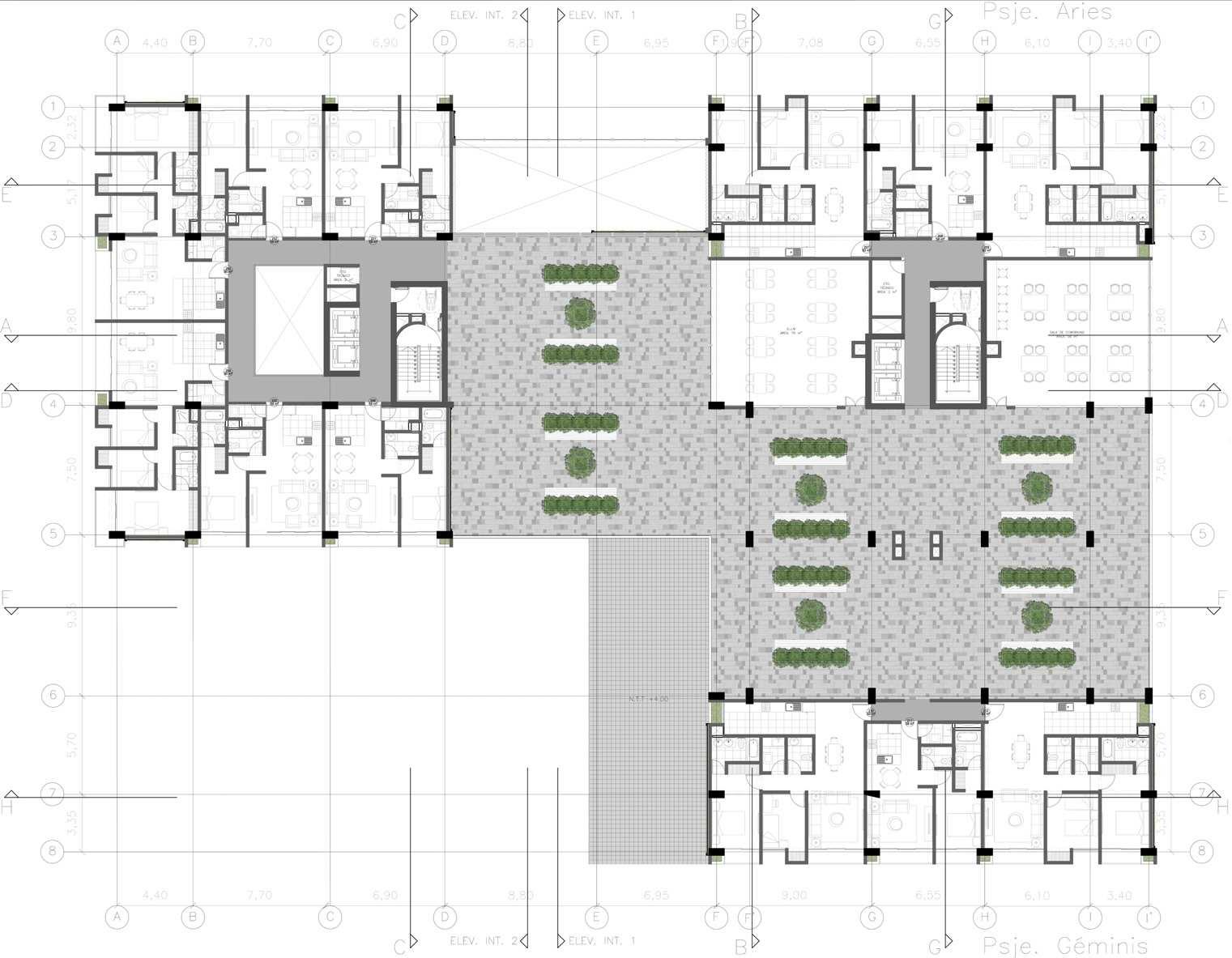

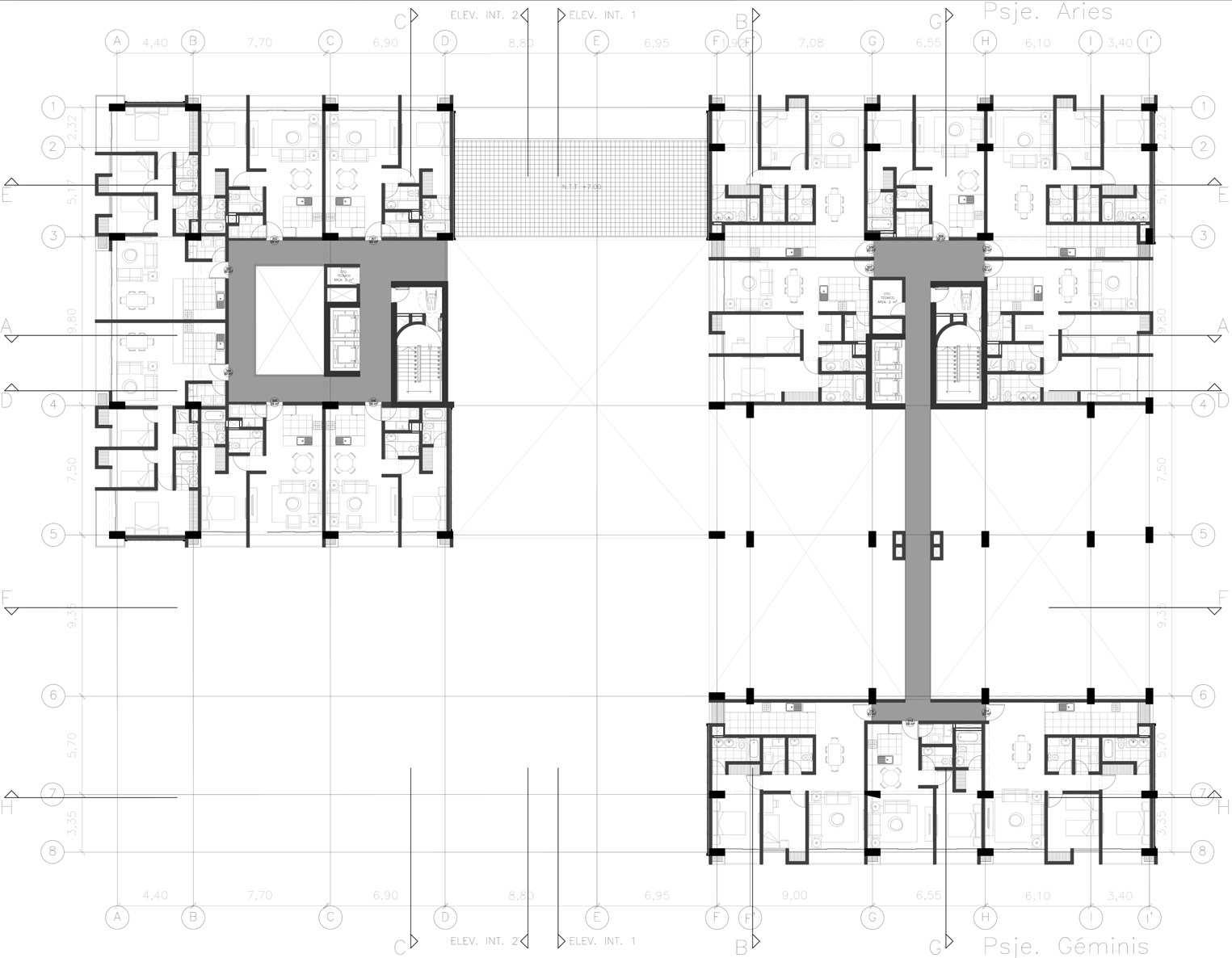

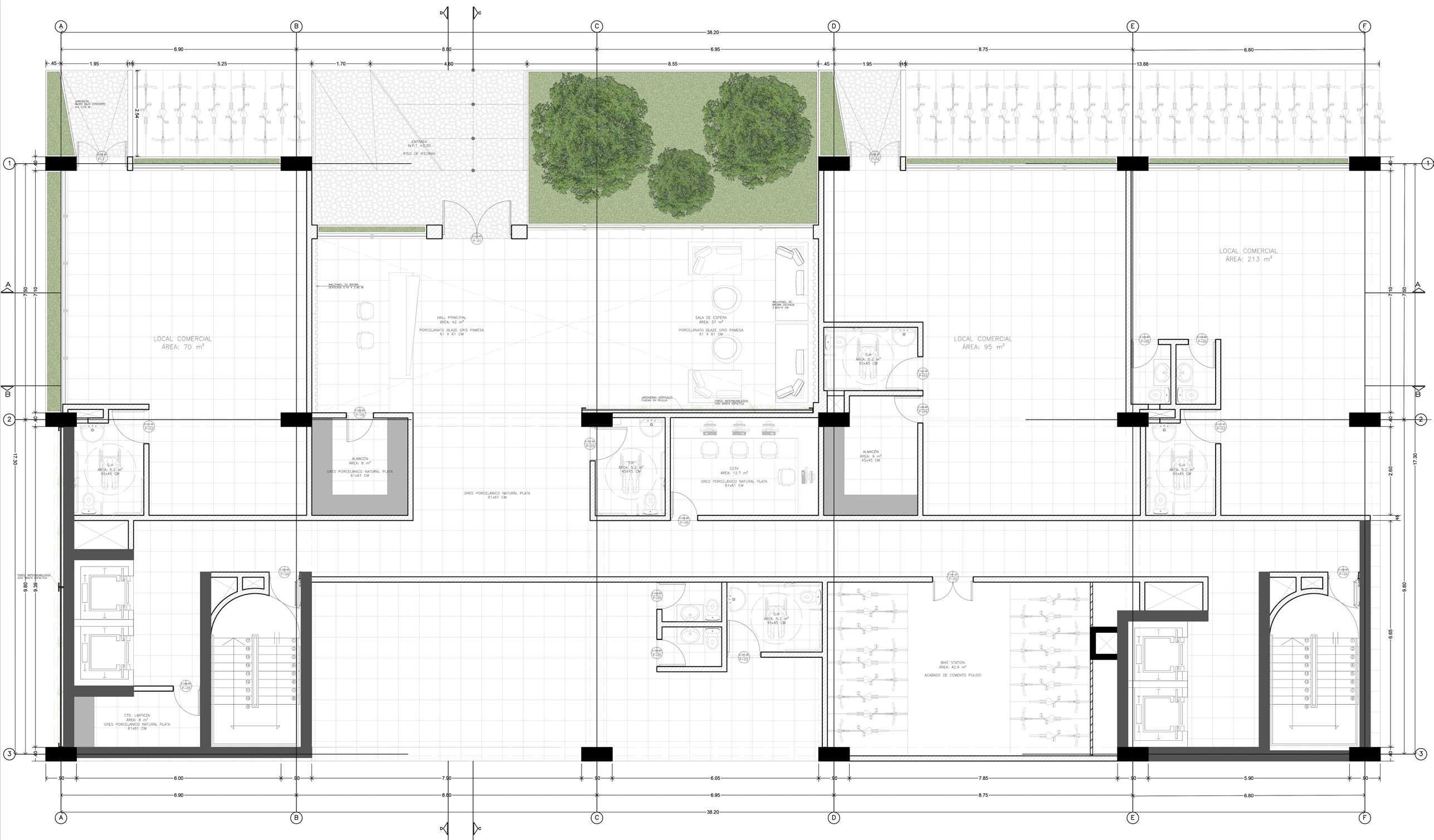

PLANTAS ARQUITECT”NICAS

PLANTAS ARQUITECT”NICAS

CUARTA-S…PTIMA PLANTA

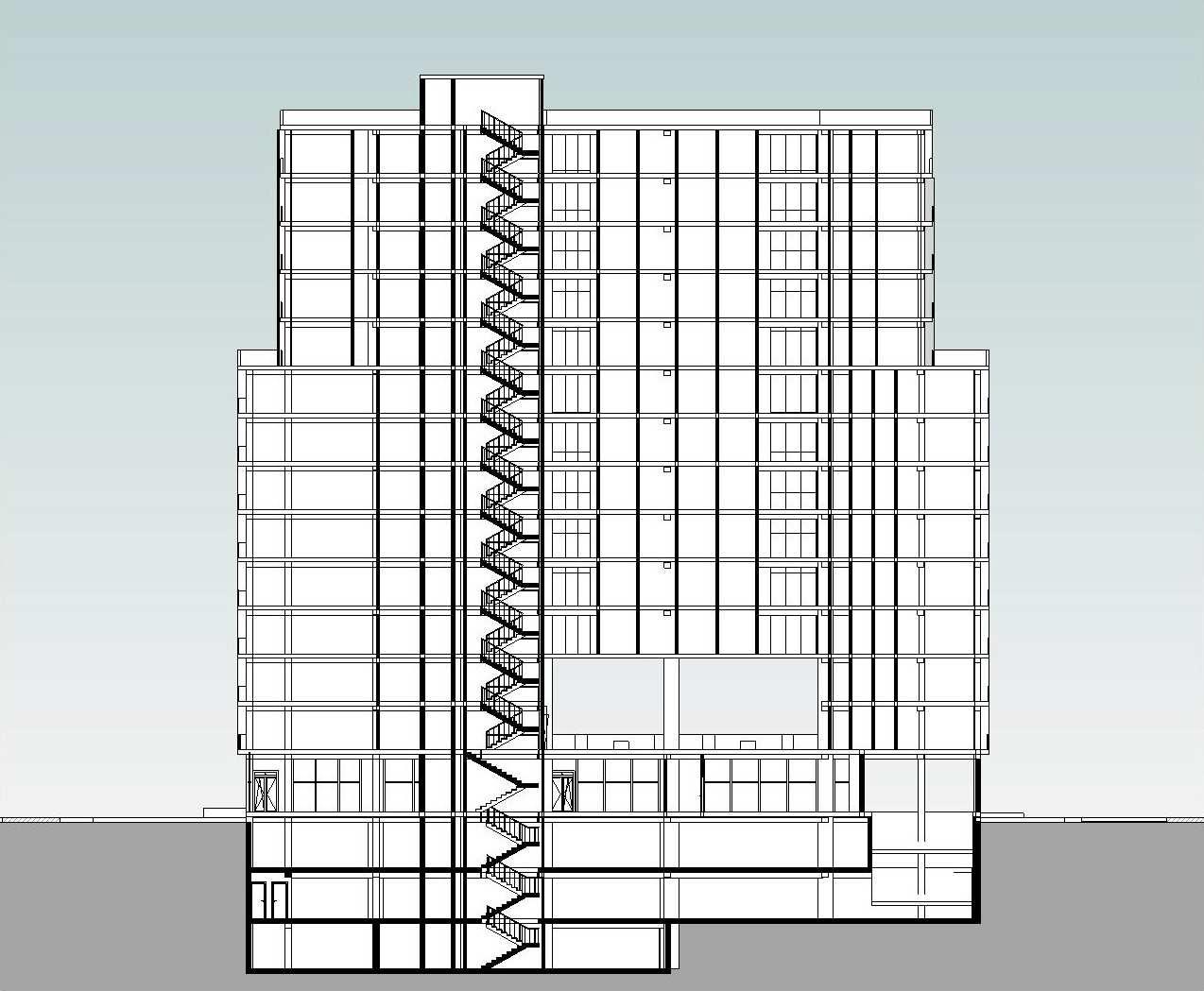

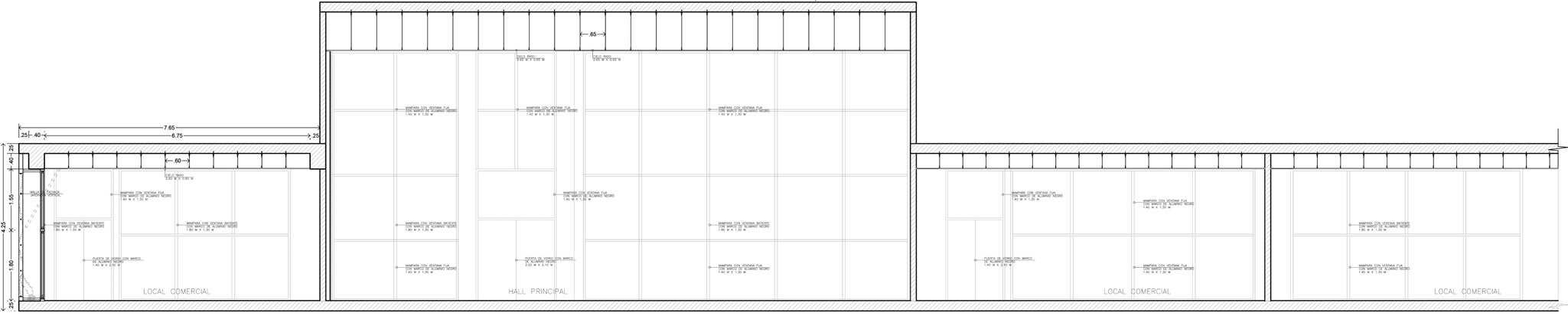

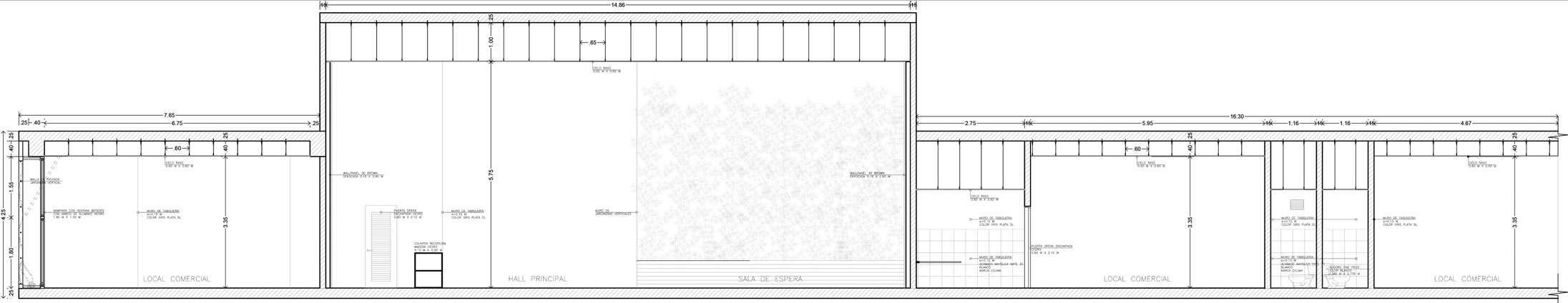

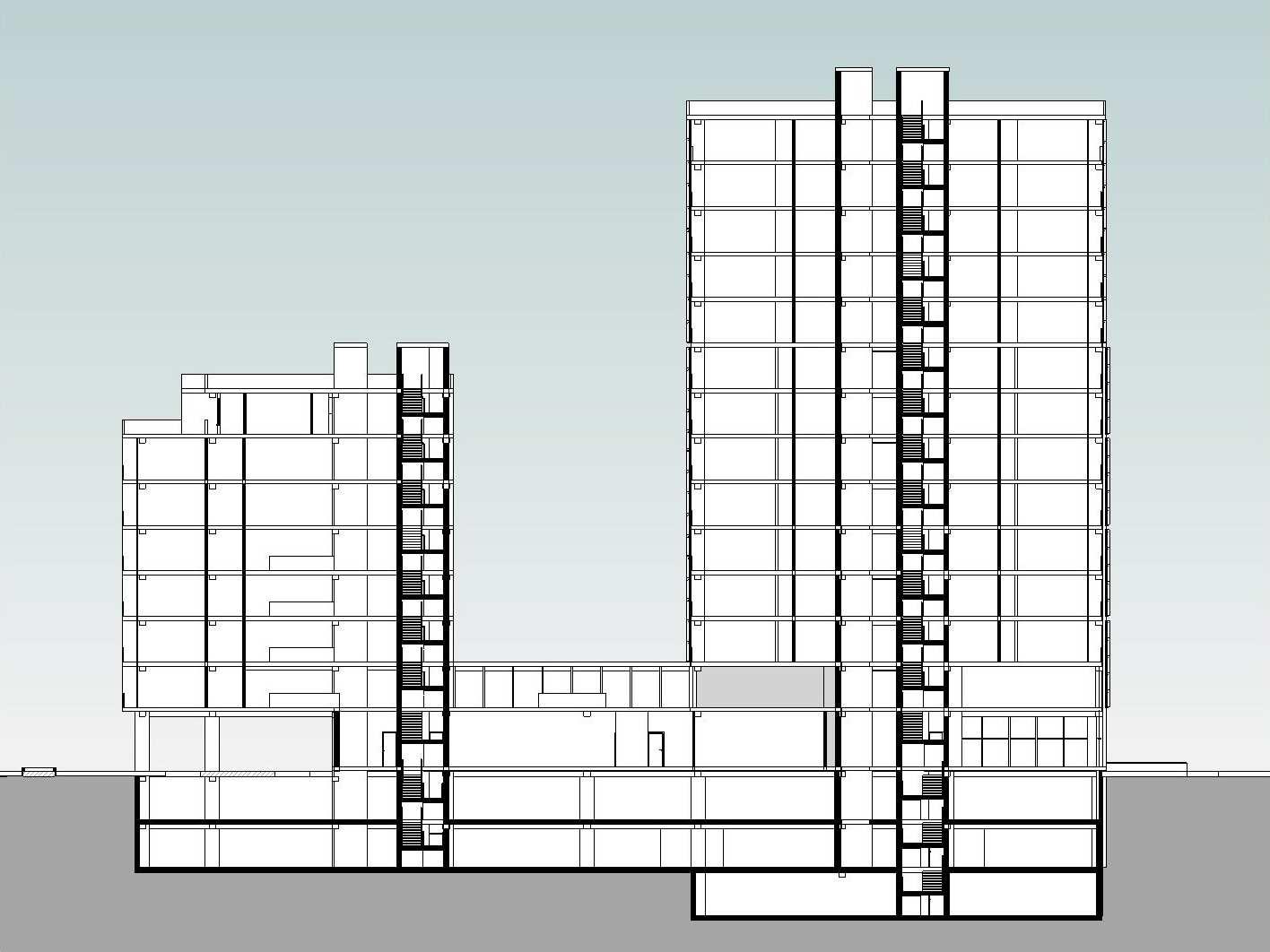

CORTE LONGITUDINAL A-A

CORTE LONGITUDINAL C-C

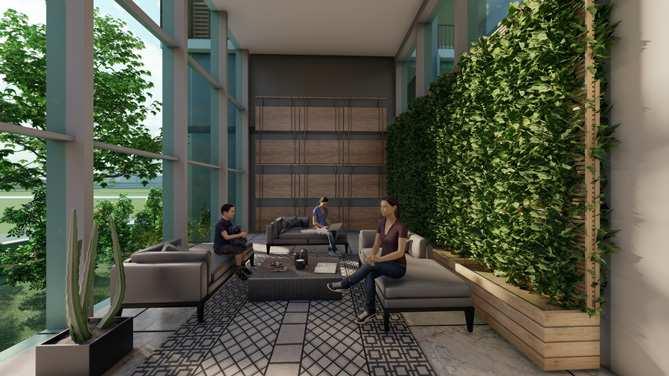

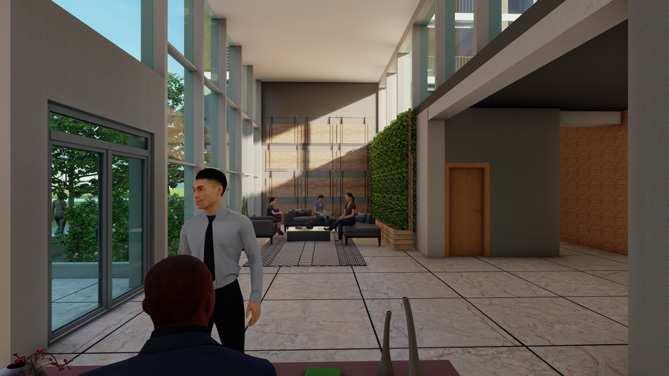

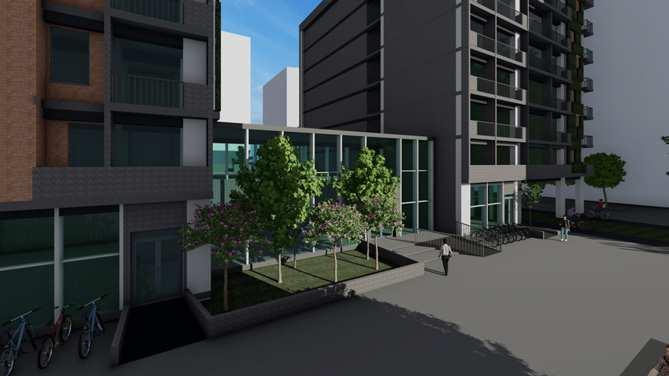

El hall del edificio nos distribuye a ambas torres, teniendo una amplia sala de espera y lobby donde se encuentran los conserjes, asimismo da acceso a la zona de bicicletas, también se encuentran en la parte exterior, en la fachada. Este espacio cuenta con una doble altura y un leve retiro para destacar su importancia en el conjunto residencial. Con respecto a los locales comerciales propuestos en el zócalo, cada uno cuenta con un almacén y un servicio higiénico, los locales que poseen mayor metraje cuentan también con servicios para el público como exige la normativa de comercio.

CORTE LONGITUDINAL B-B

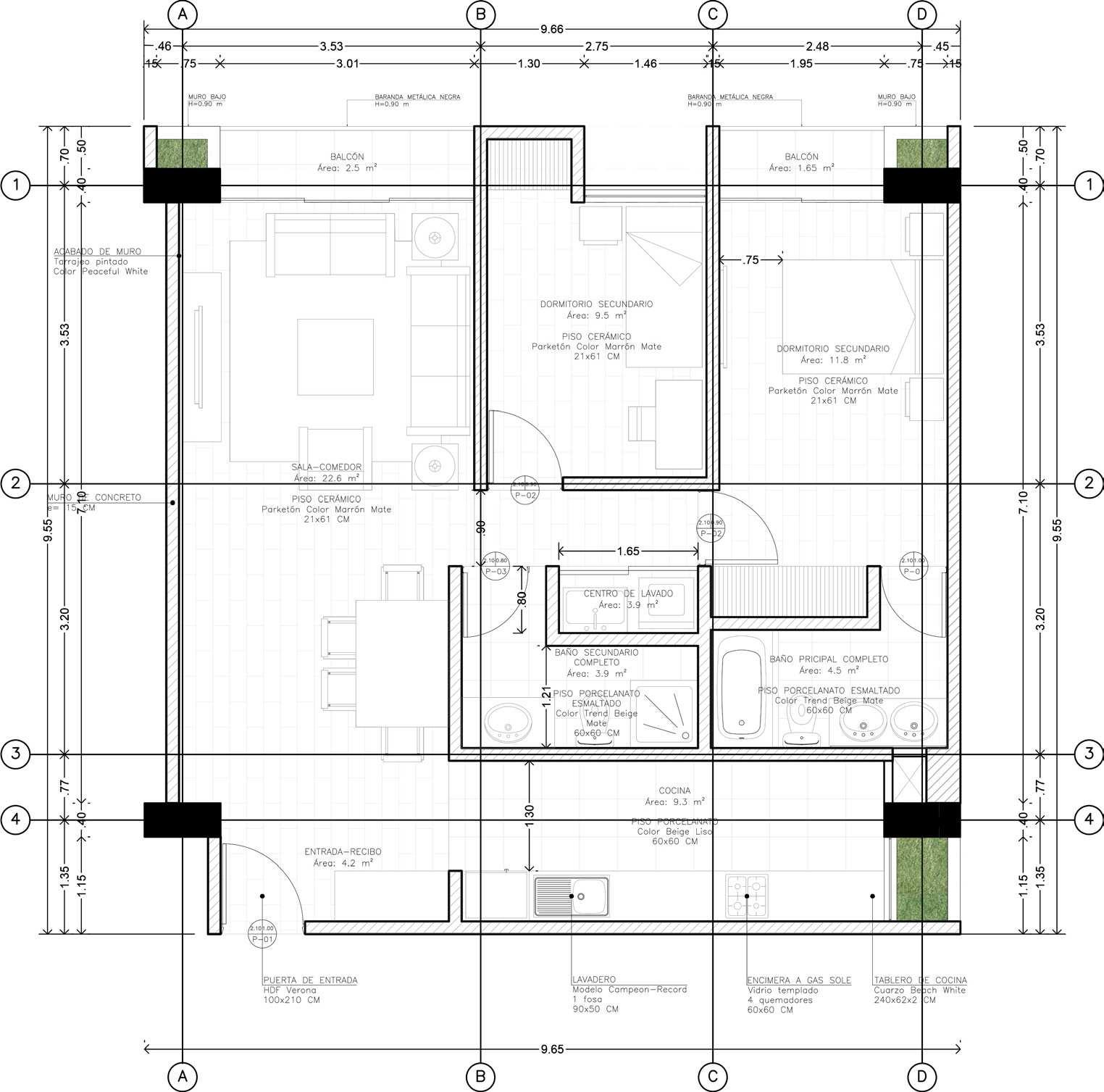

UNIDAD DE VIVIENDA

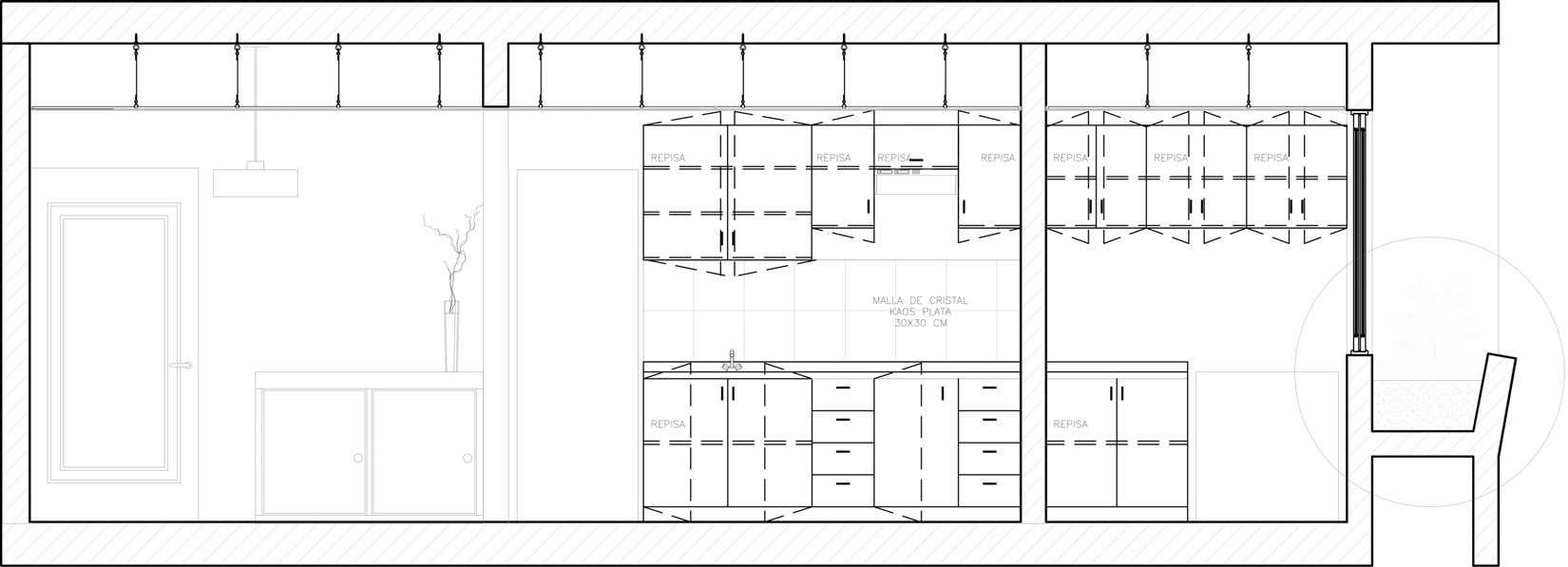

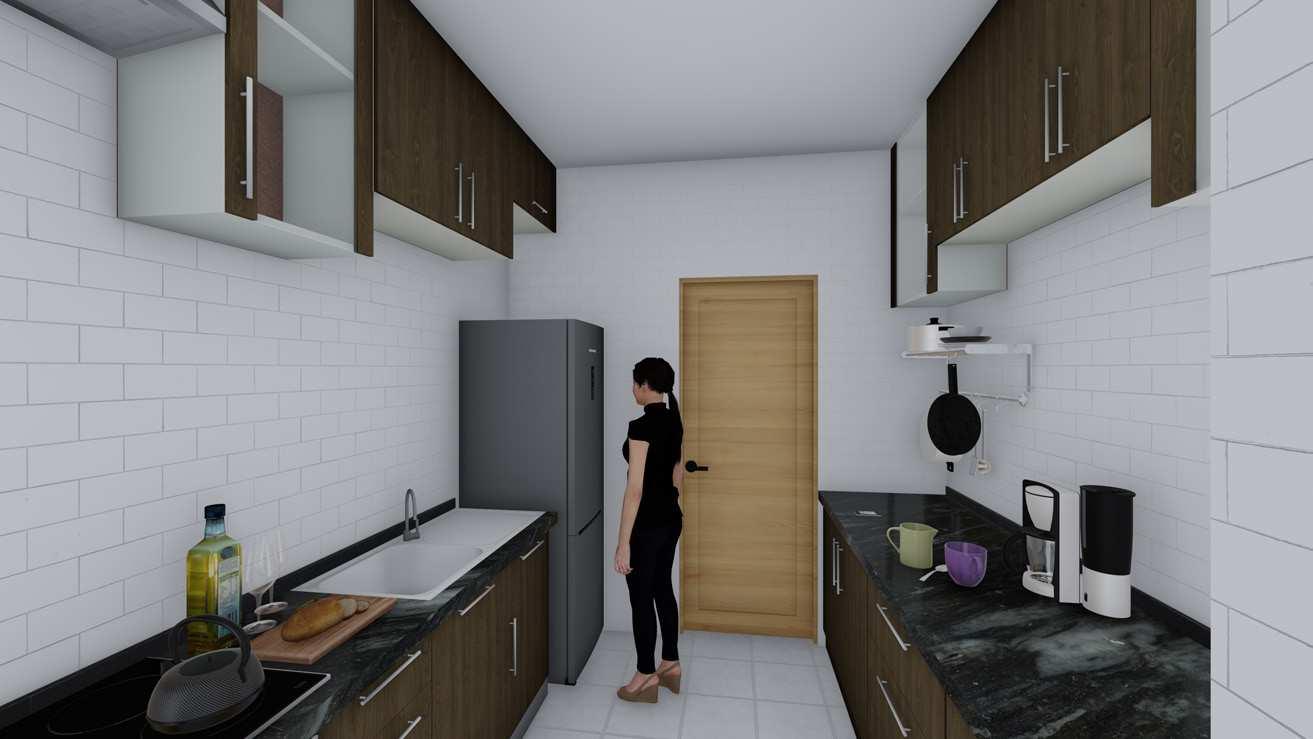

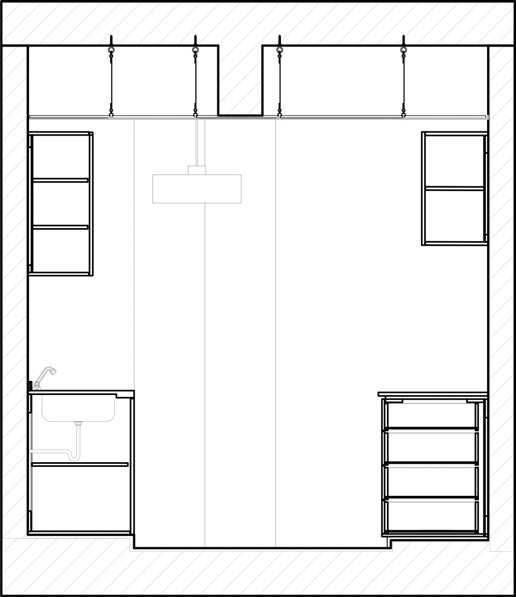

CORTE LONGITUDINAL COCINA

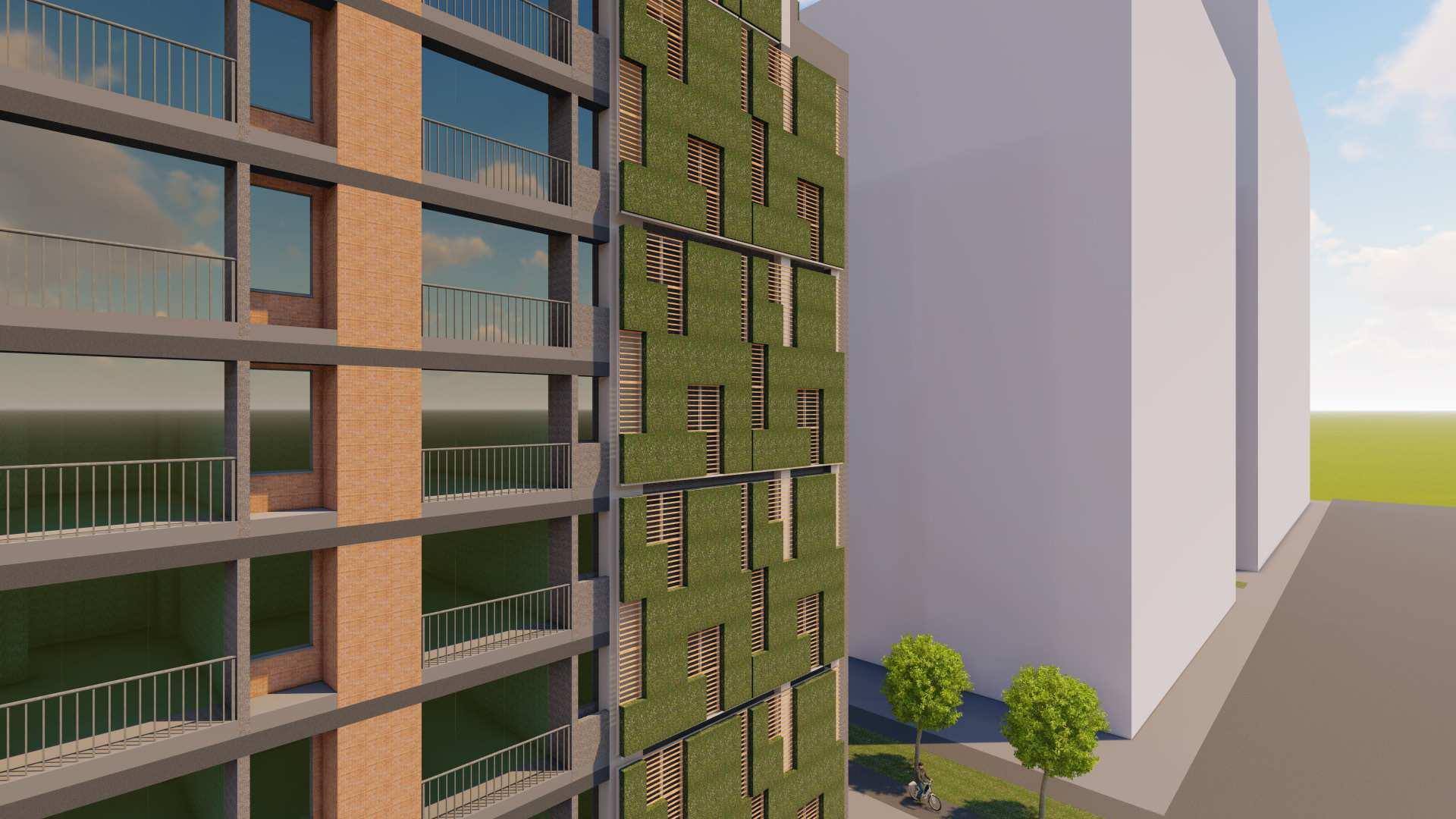

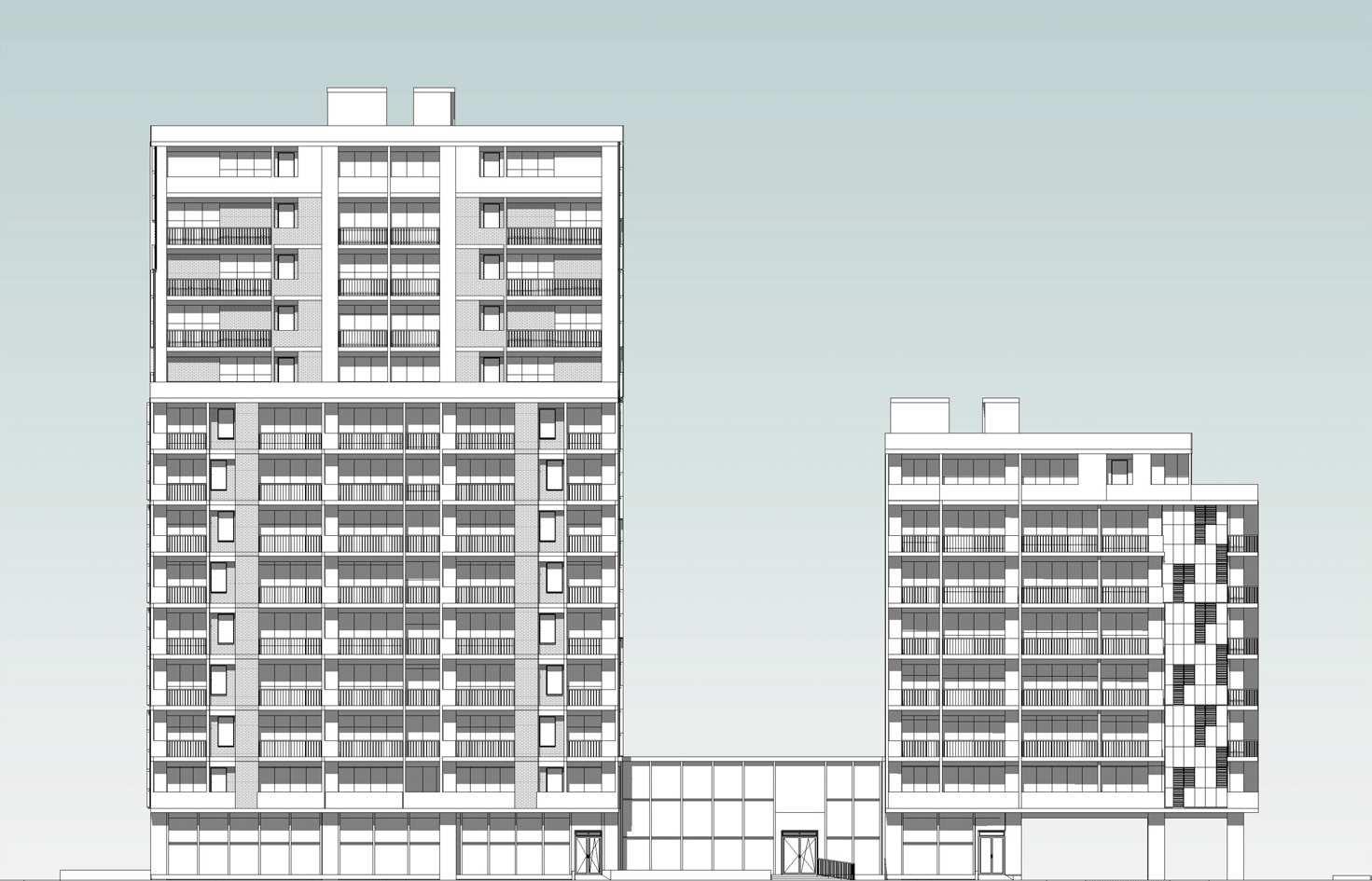

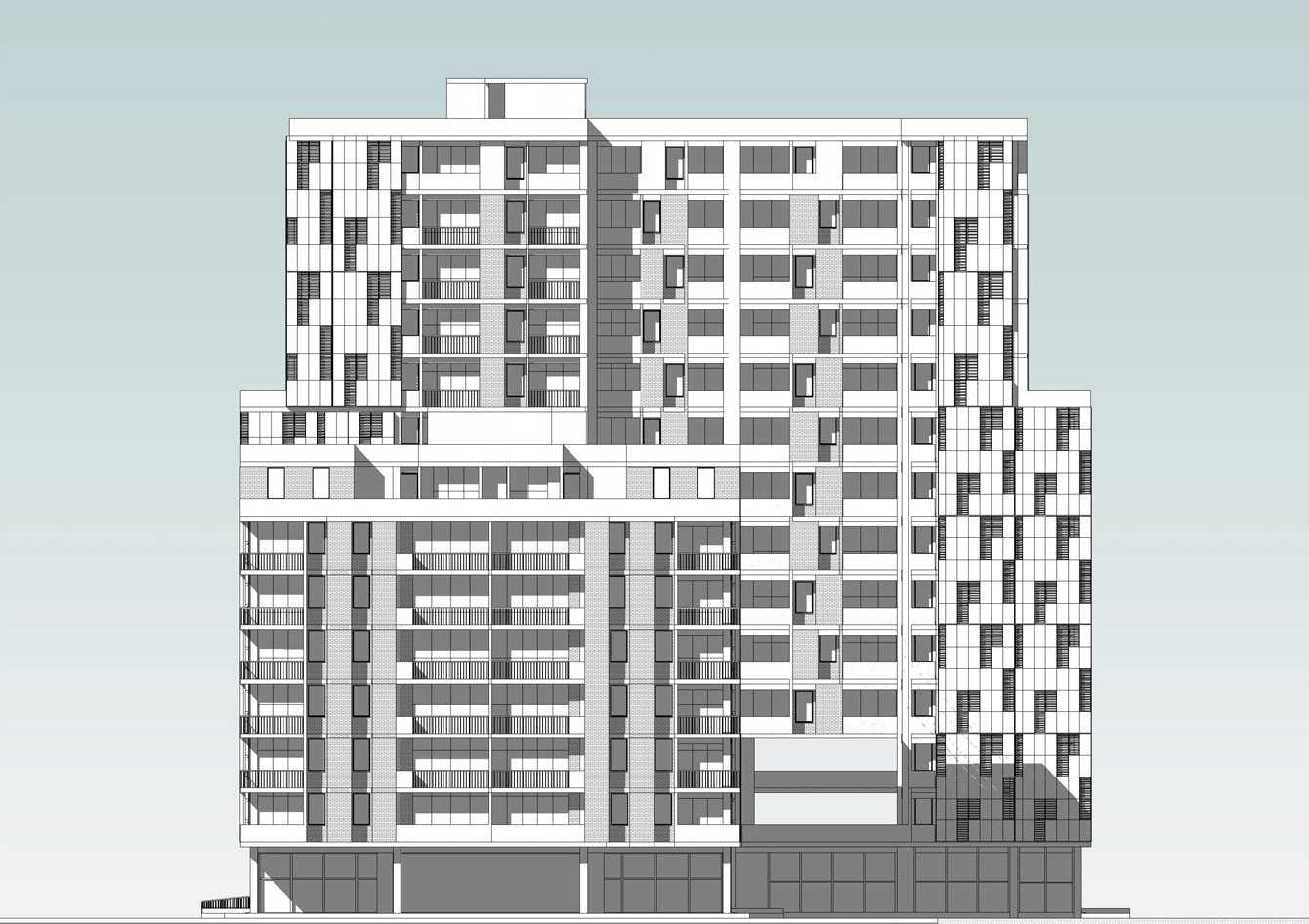

ELEVACIONES

ELEVACI”N FRONTALELEVACI”N LATERAL

4. WESTSIDE COMMUNITY CENTER

Ubicación: San Antonio, Texas, Estados Unidos

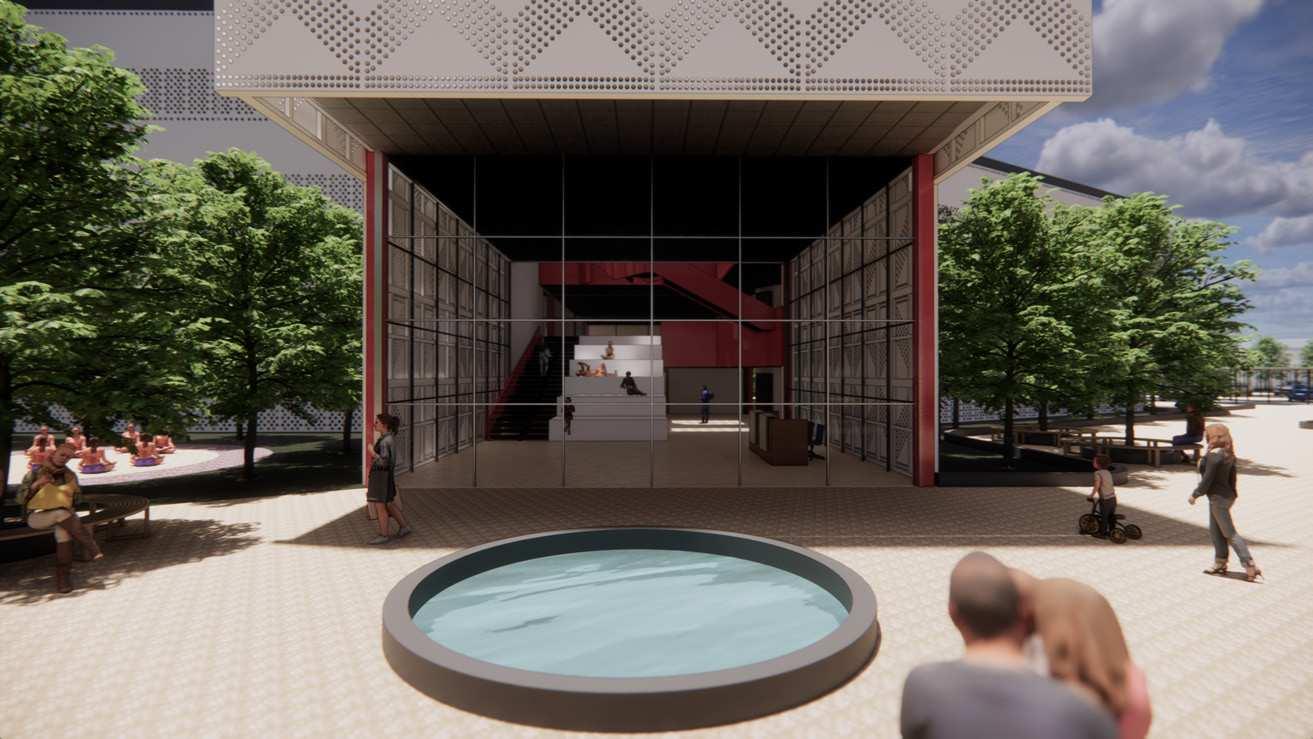

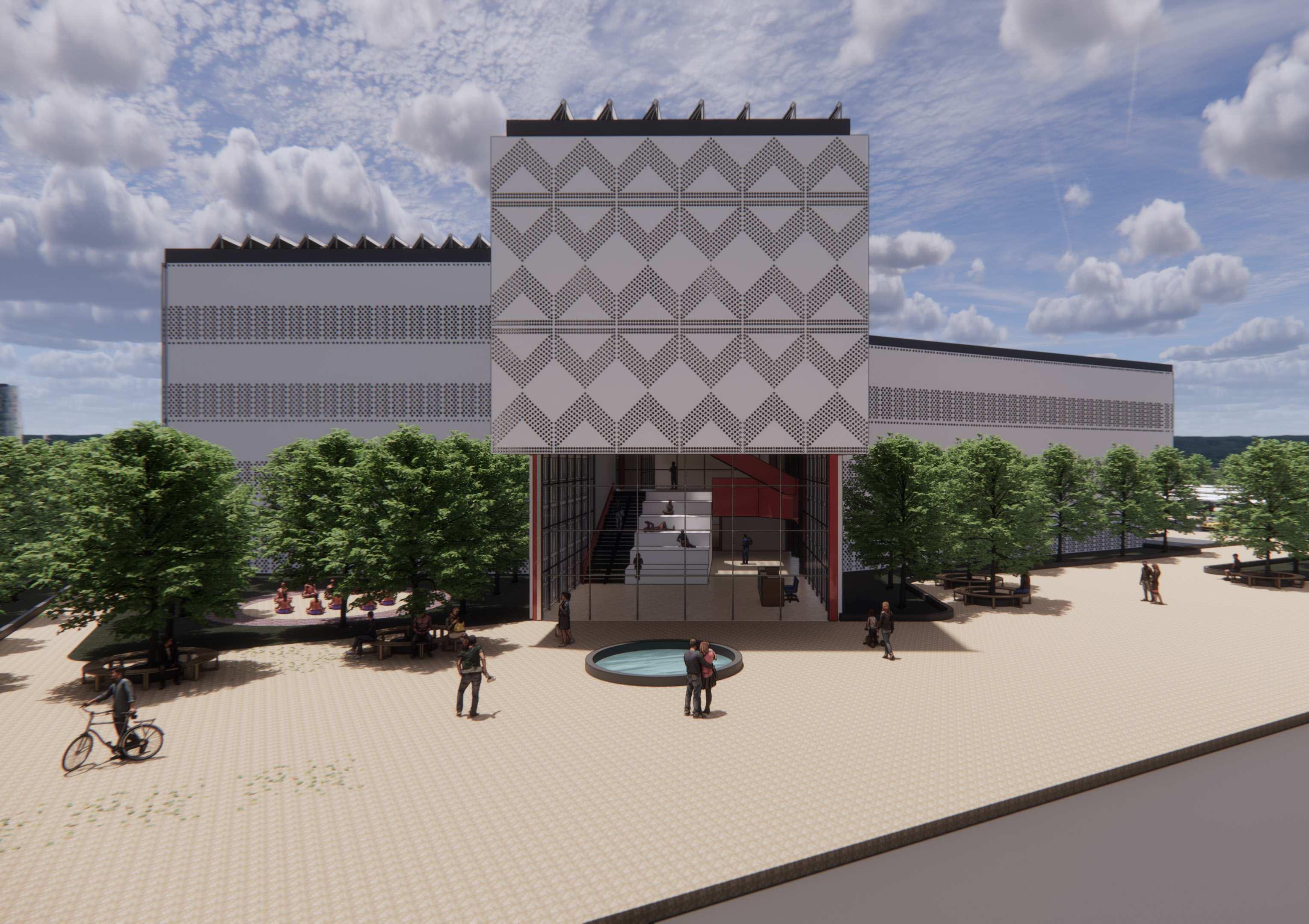

El proyecto consiste en un Centro Comunitario que sirve como punto de encuentro, espacio para actividades artísticas y centro educativo para promover el arte y la interculturalidad dentro de la comunidad. Busca representar la diversidad cultural mediante su diseño arquitectónico, que refleja la influencia de la cultura mexicana como símbolo de la mezcla cultural en la ciudad.

TOMA DE PARTIDO

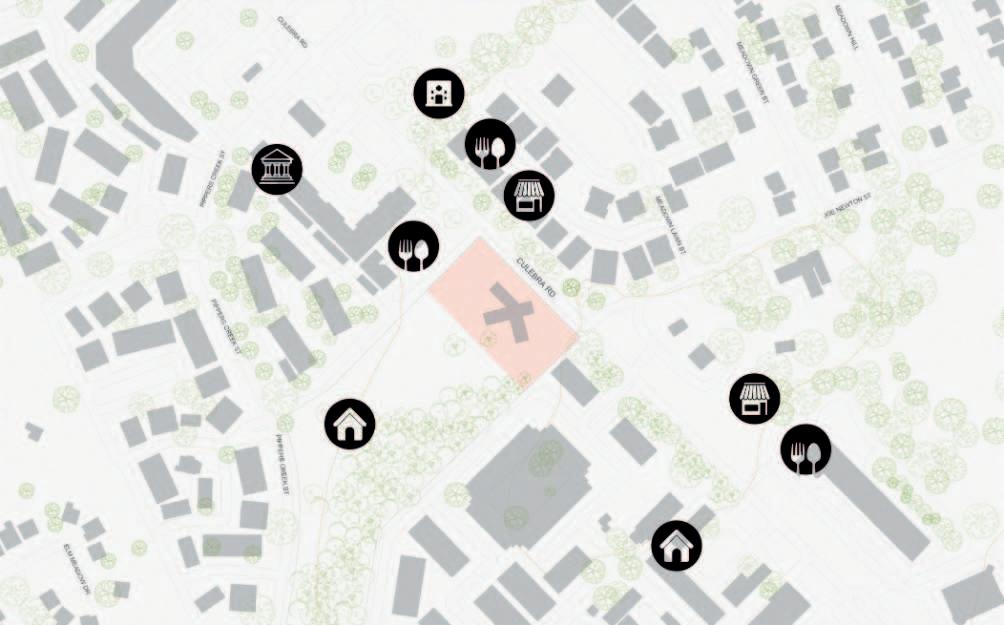

CONTEXTO

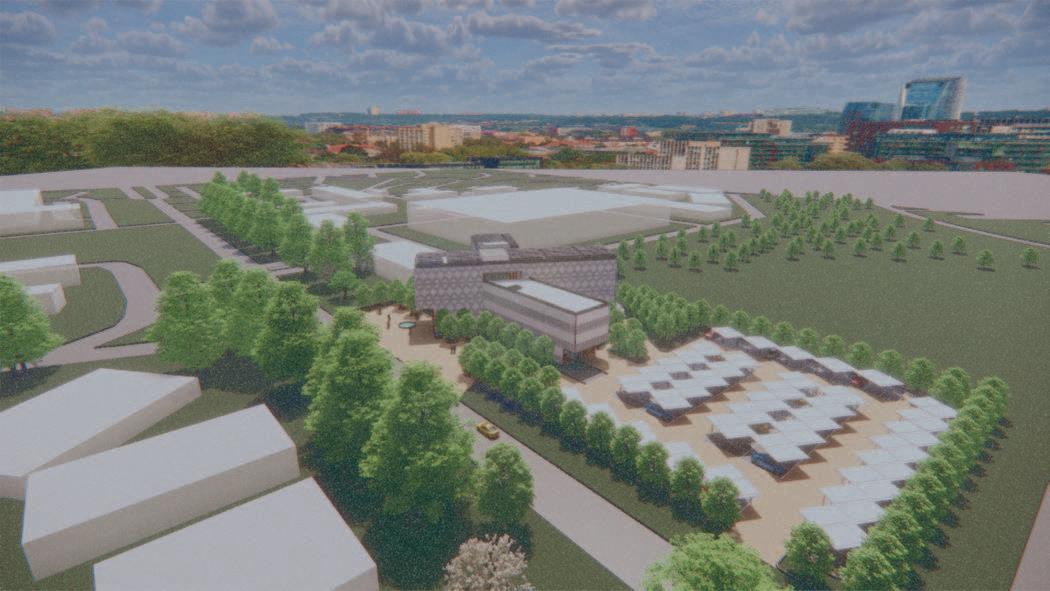

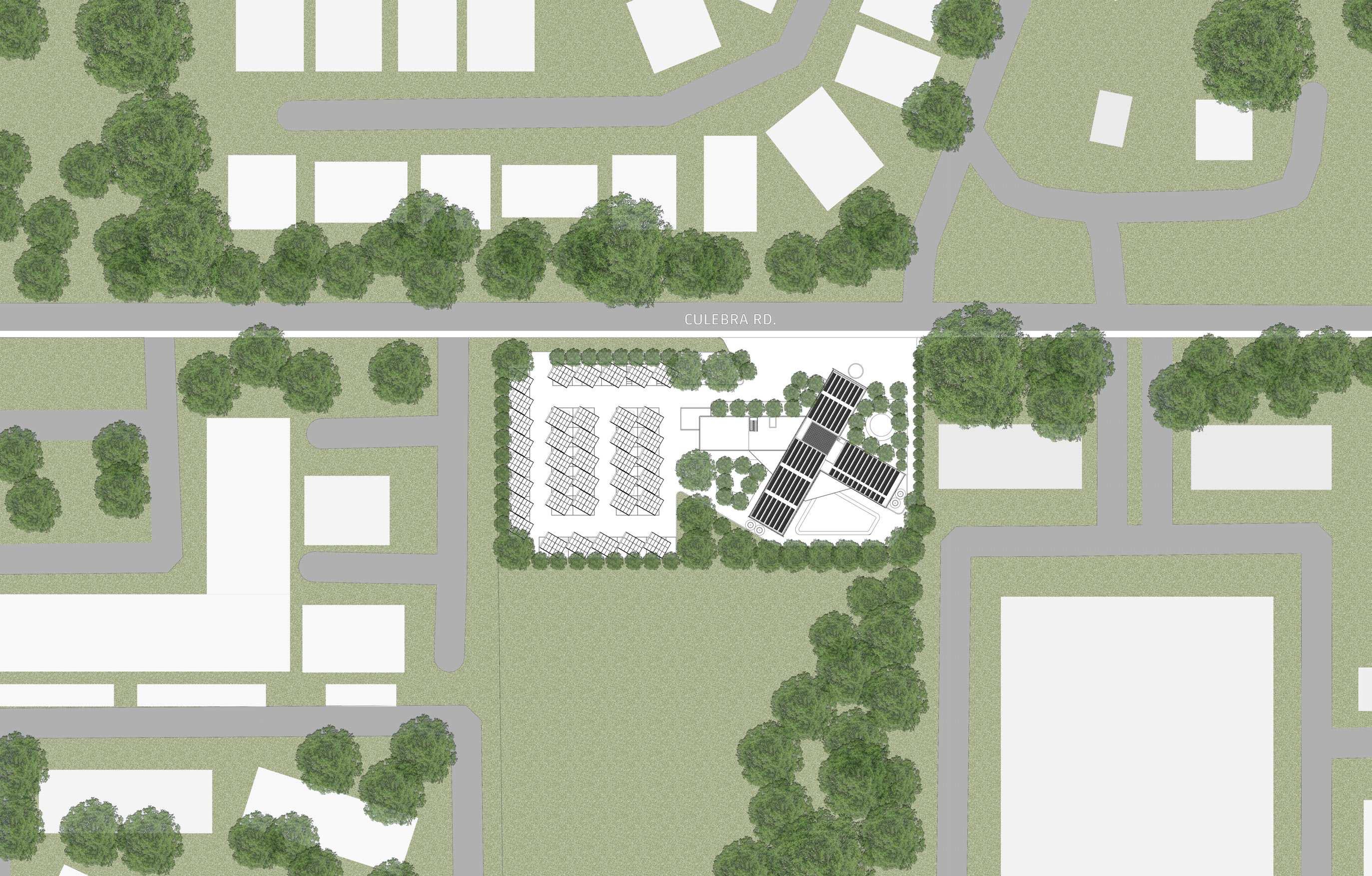

El proyecto está ubicado frente a la avenida Culebra Road en la ciudad de San Antonio en el estado de Texas. Busca representar la interculturalidad de la cultura mexicana a través de la volumetría como símbolo de mezcla cultural. Como estrategia volumétrica se emplazan dos volúmenes cruzados que se situan estratégicamente respecto al sol, creando espacios de áreas verdes entre sus extensiones y formando así un eje central donde se ubica el núcleo de circulación vertical.

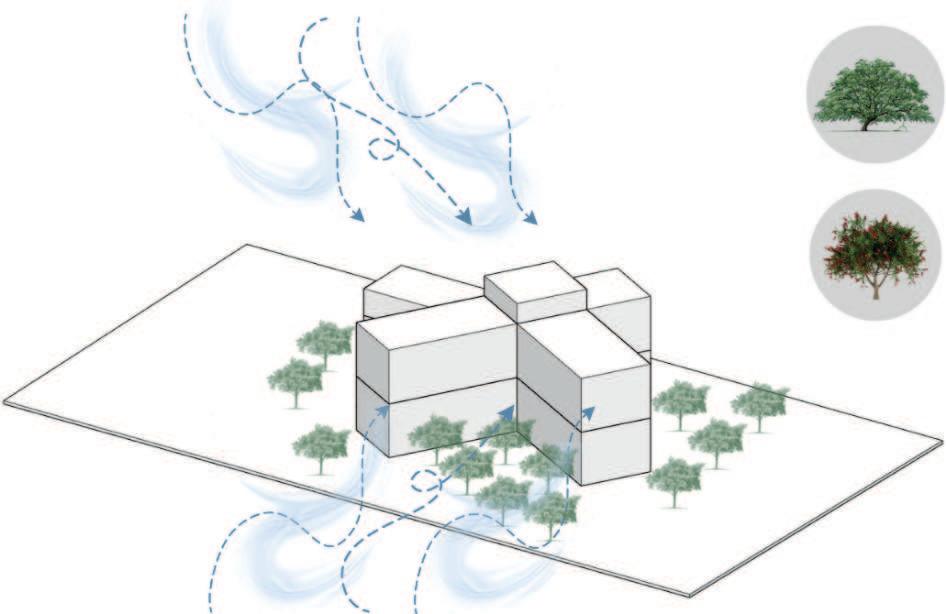

AN£LISIS DE VIENTOS

EN INVIERNO

EN VERANO

La fachada debe colocarse de modo que las esquinas apunten hacia el sur y el sureste. ya que esto le permite abrirse camino en diferentes direcciones permitiendo su movilidad por los patios interiores.

En cuanto al asoleamiento, se busca evitar el sol de las tardes de verano en el SUM y fachadas principales, para tener la posibilidad de utilizar materiales estéticamente favorables. En invierno se espera que las posibilidades de sol sean altas ya que el sol permite mitigar el frío.

JULIO (VERANO)

ASOLEAMIENTO

ENERO (INVIERNO)

ASOLEAMIENTO

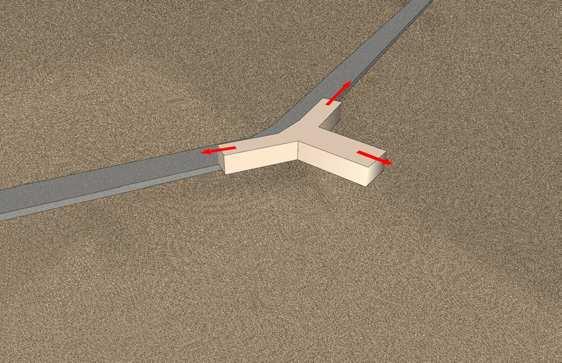

CONCEPTO DE LA FORMA

- Como primer paso se delimitó el terreno, tiene forma recangular, cuyo lado más largo mide 120m, ubicado frente a la avenida Culebra Road y una profundidad de 60m.

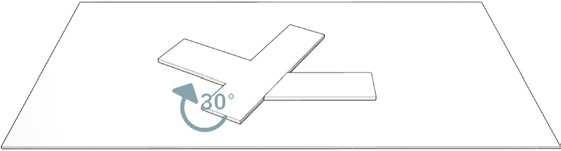

- Para considerar la ubicación de las fachadas, el sol es el factor más importante, por ello es conveniente girar el conjunto 30° al noreste para evitar el sol directo en las fachadas más extensas.

- Lo siguiente fue definir las principales aberturas en función de los vientos predominantes. La abertura más importante es la que viene del sur y sureste ya que en verano son vientos fuertes y ayudará a mantener esa zona fresca.

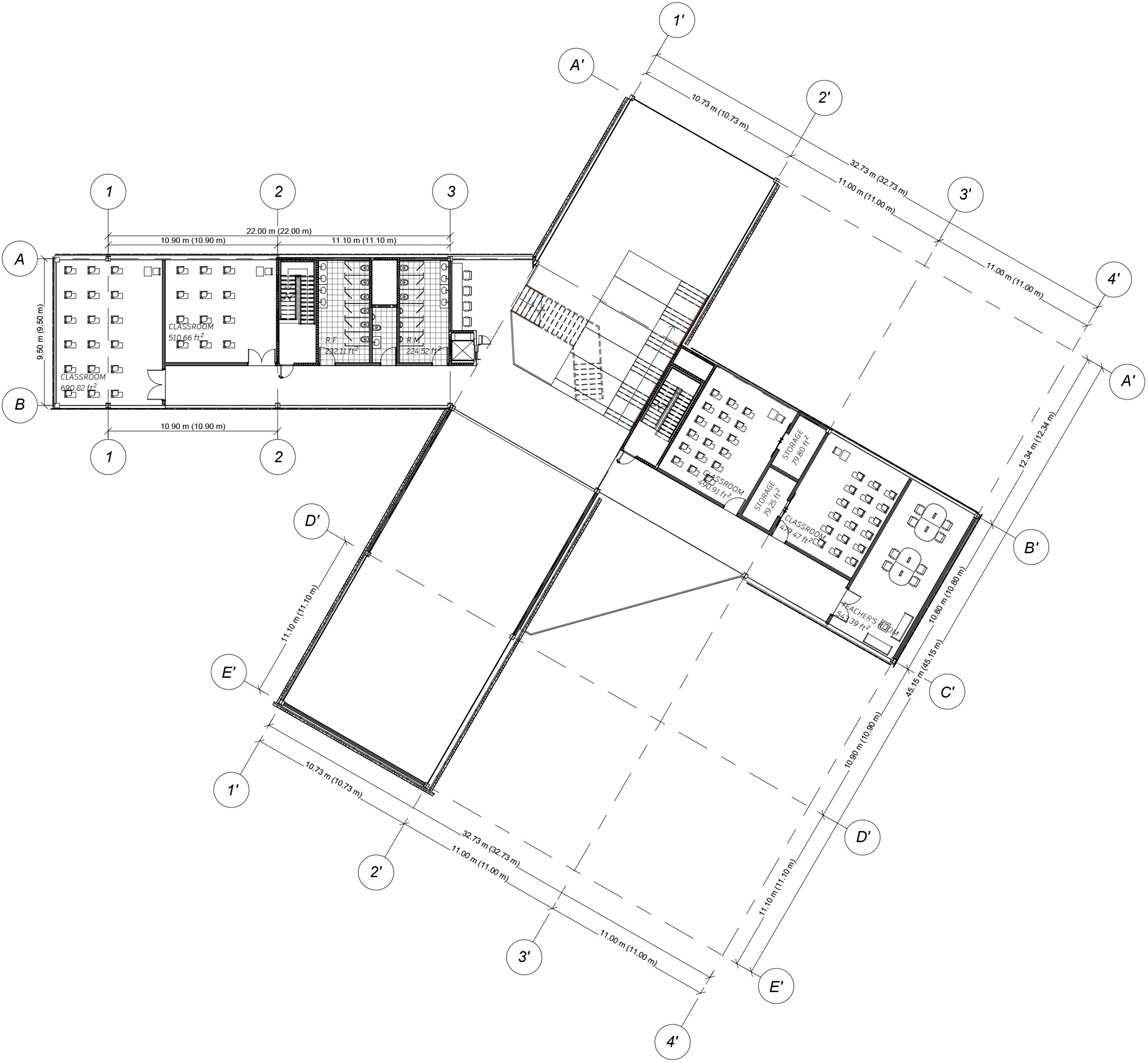

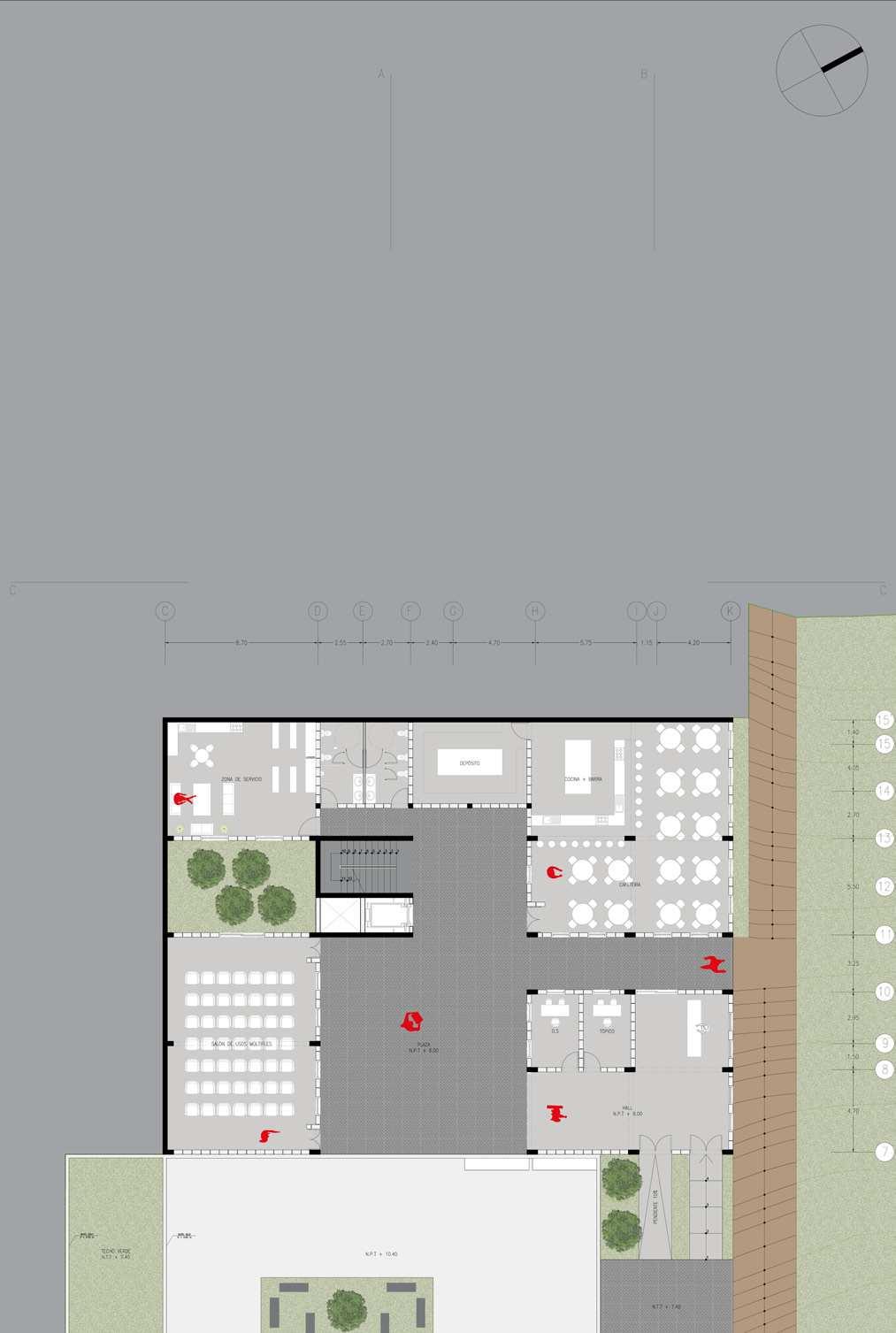

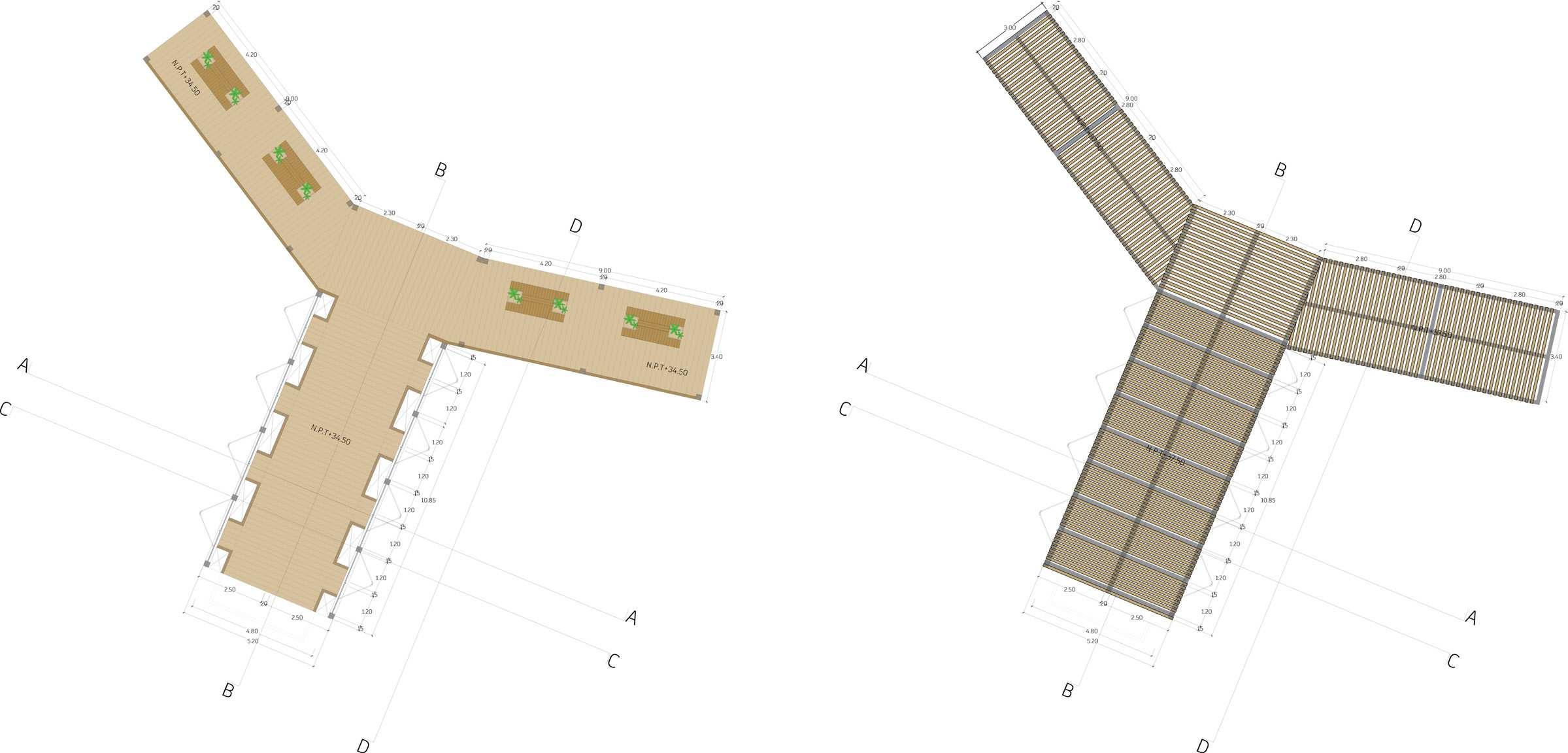

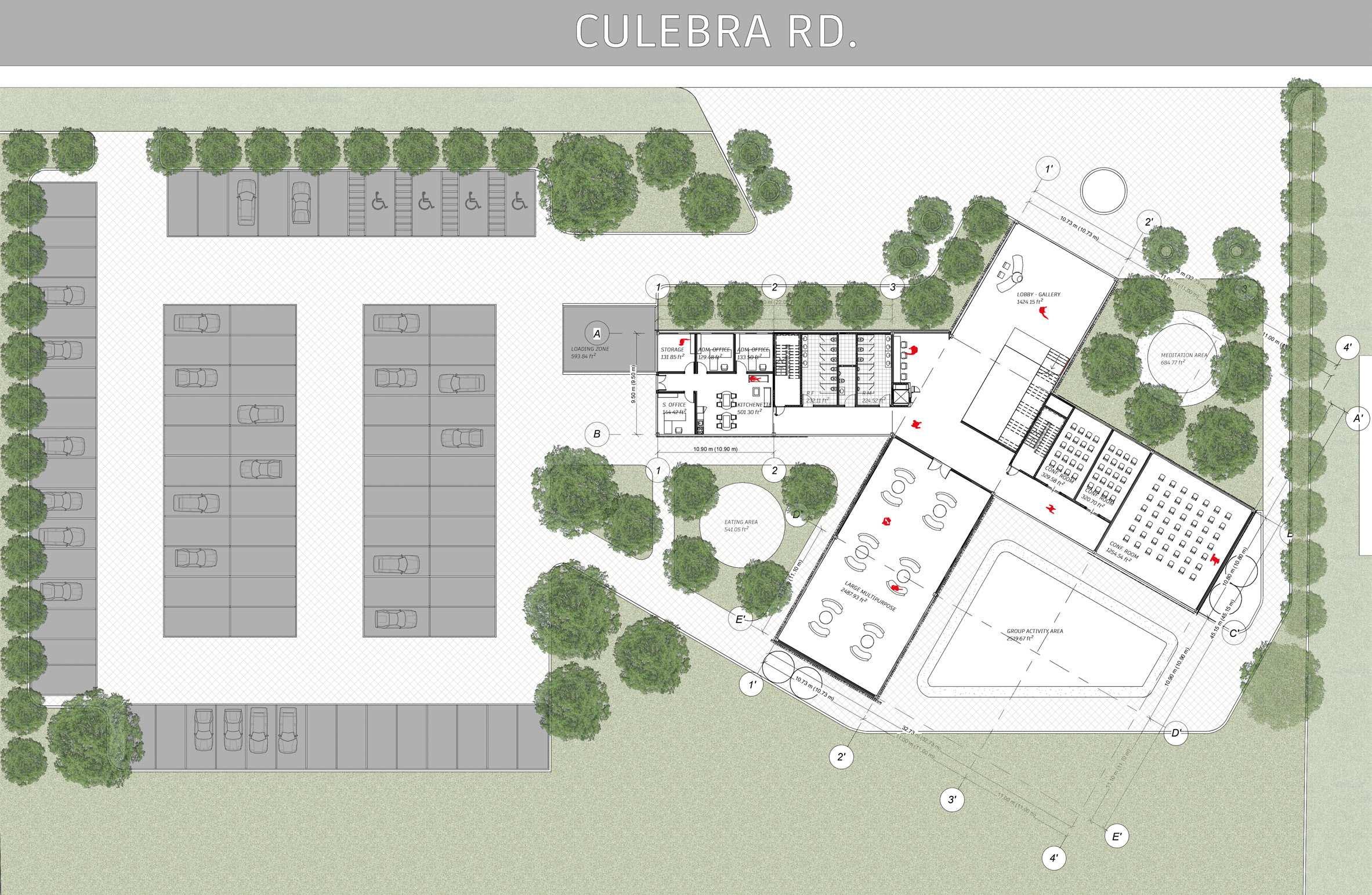

PLANTAS ARQUITECT”NICAS

PRIMERA

PLANTAS ARQUITECT”NICAS

SEGUNDA PLANTATERCERA PLANTA

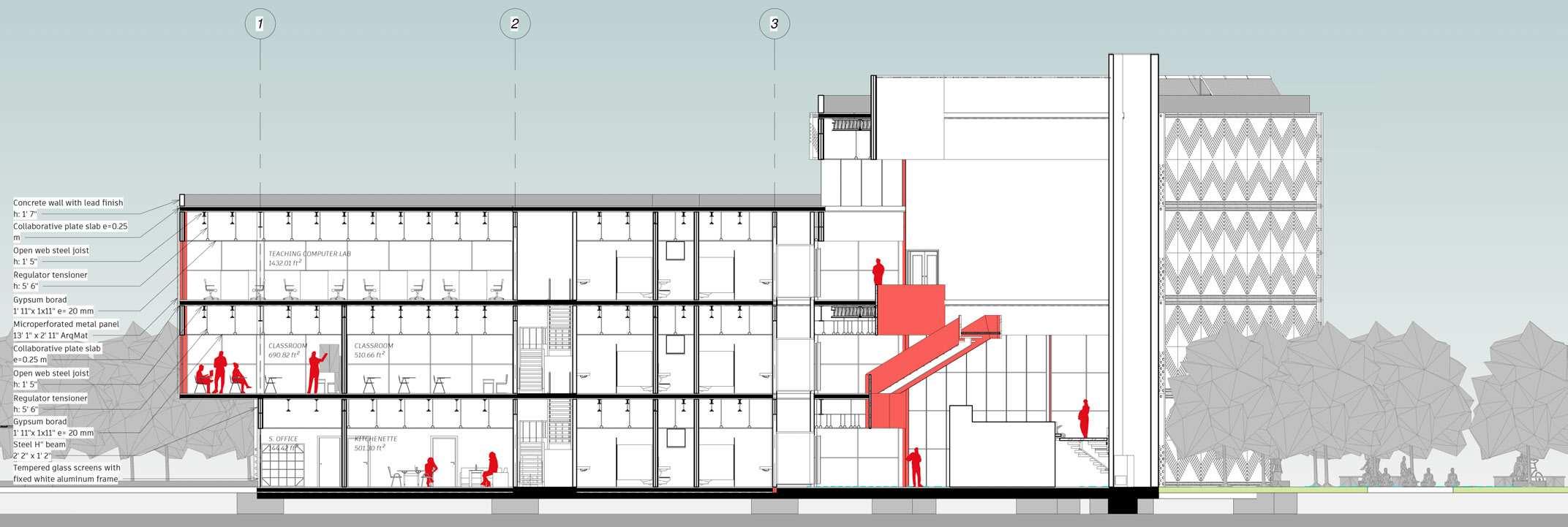

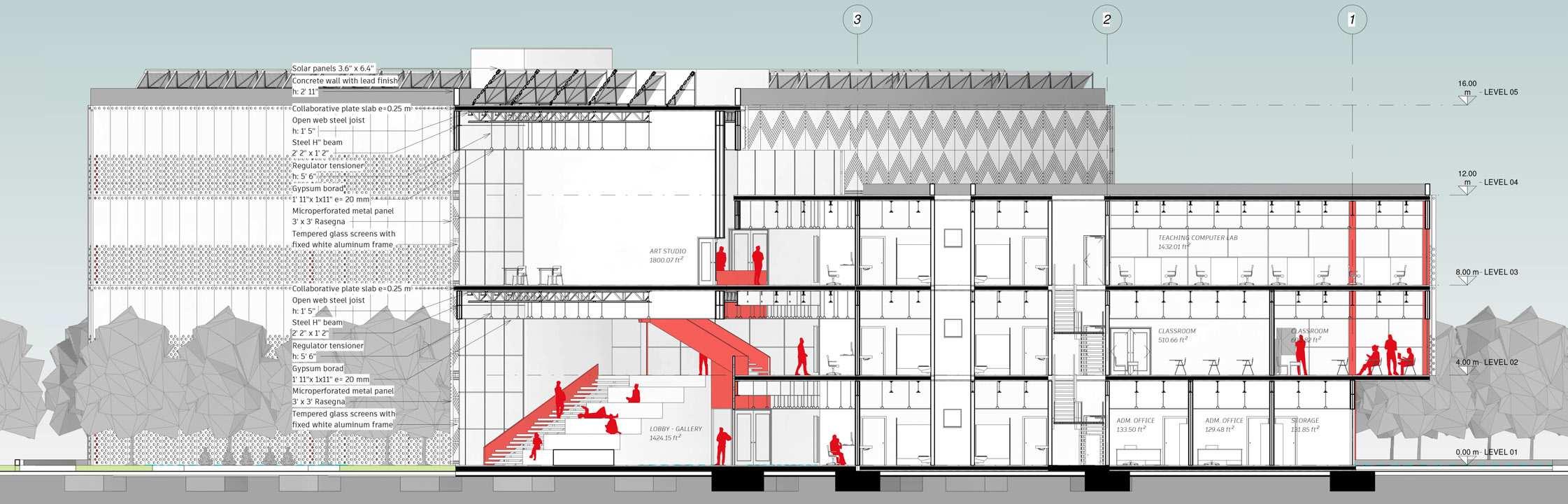

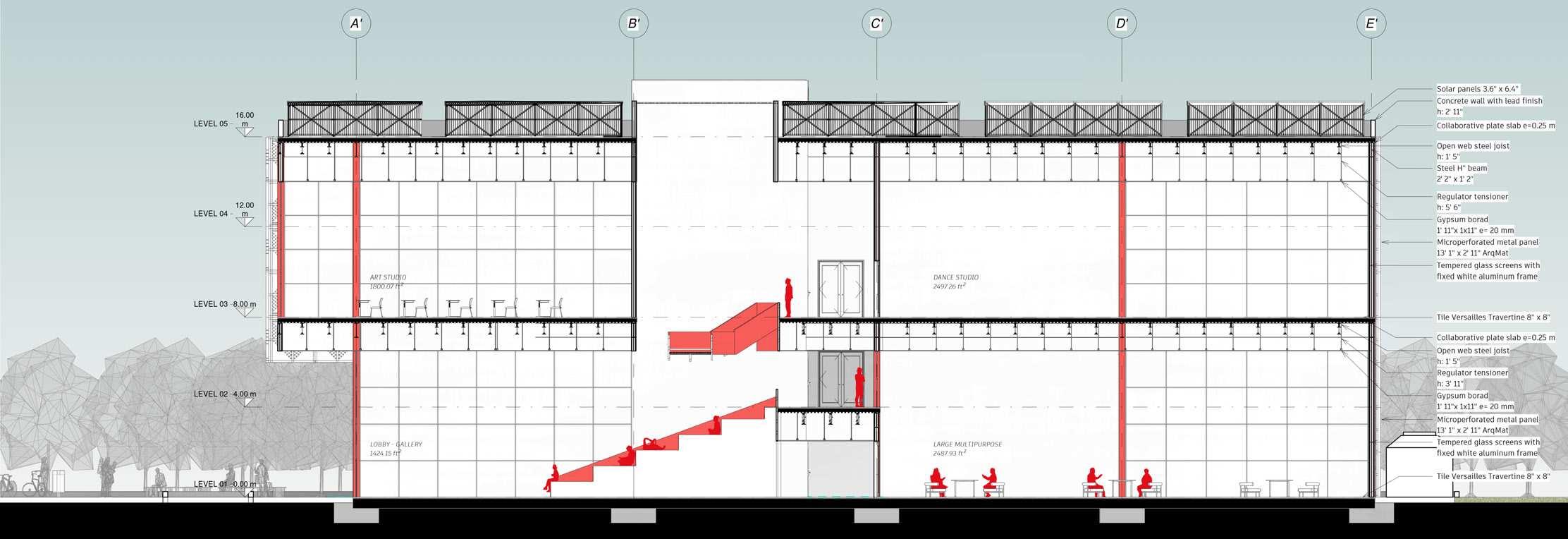

CORTES

CORTES

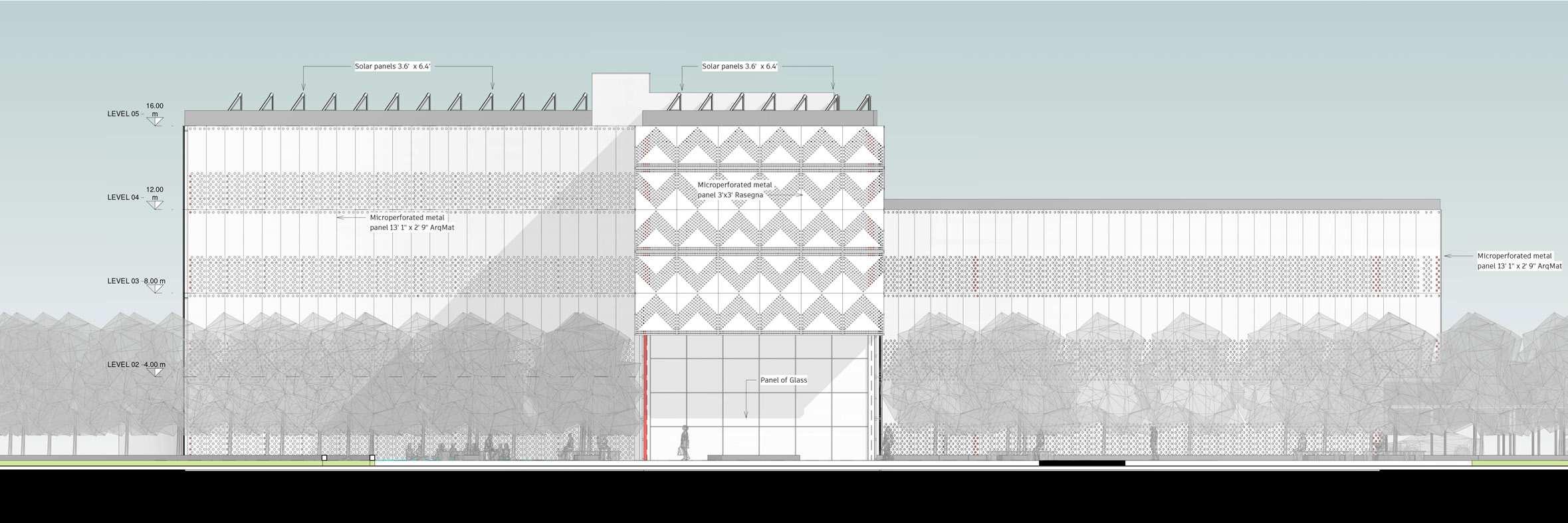

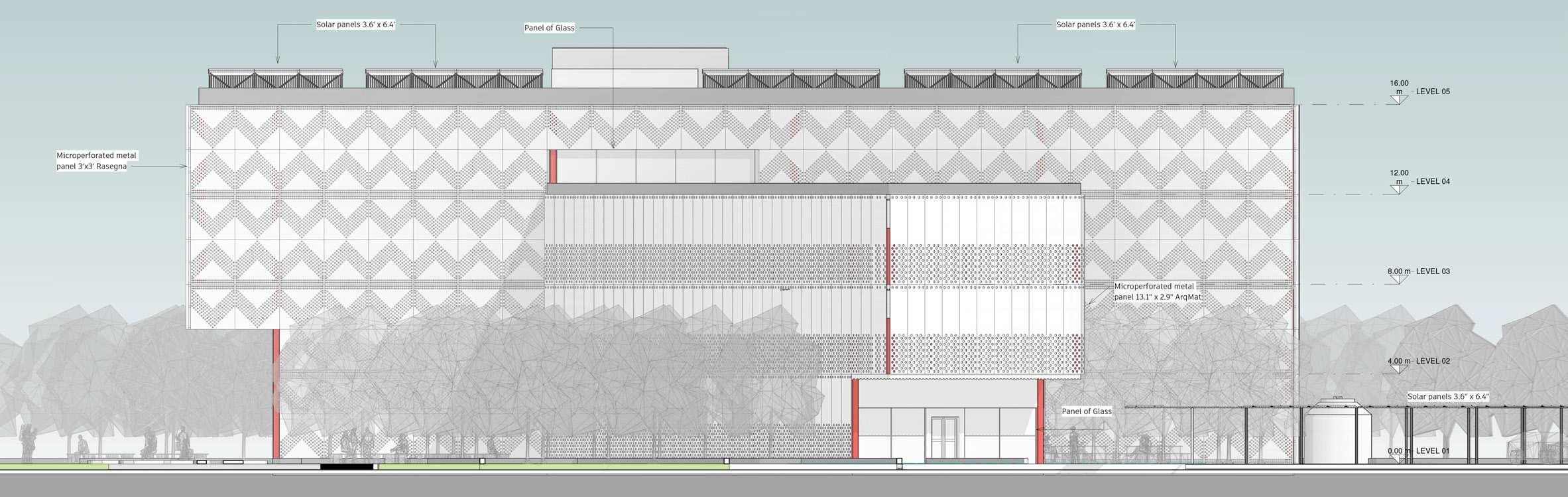

ELEVACIONES

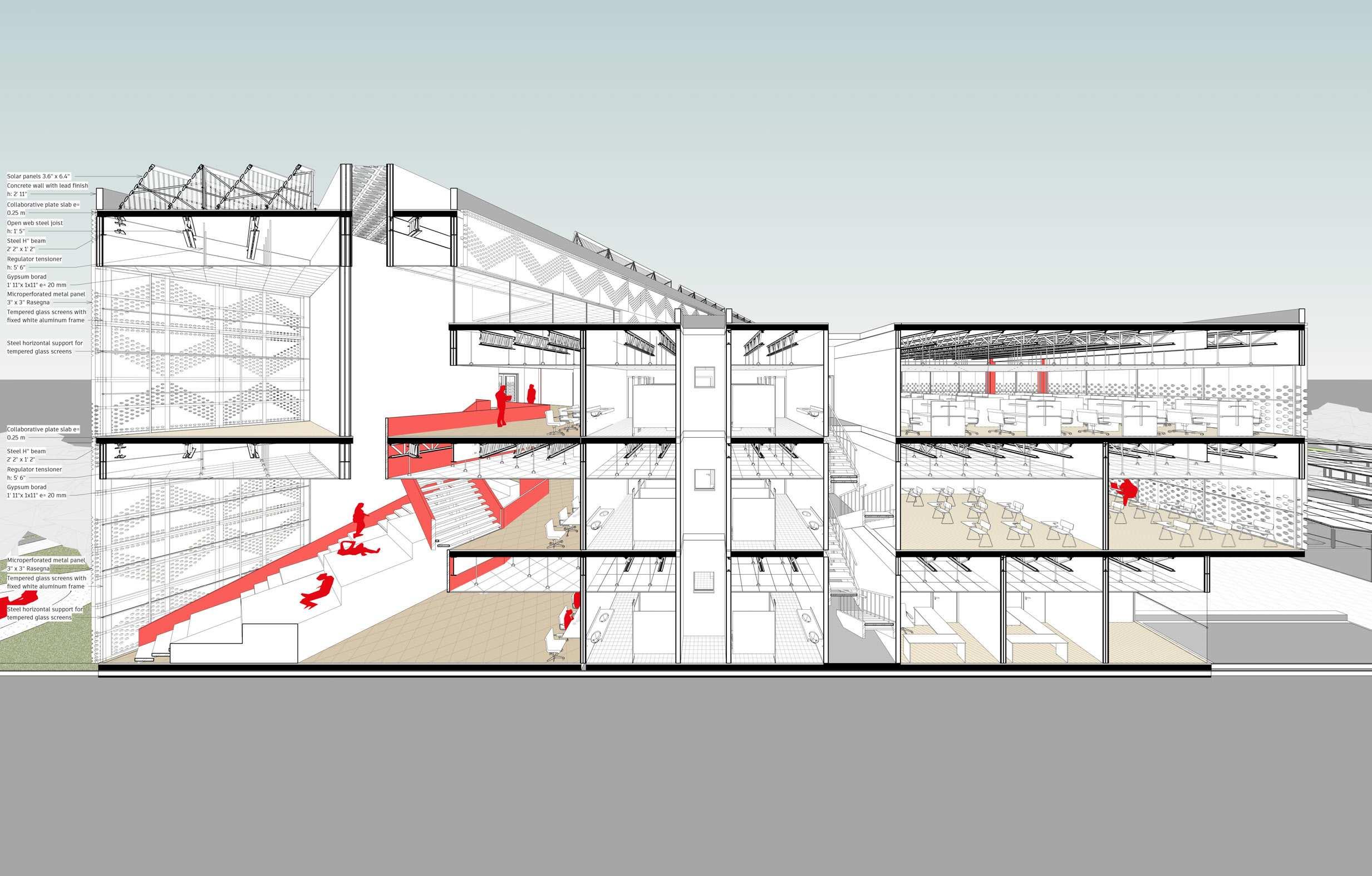

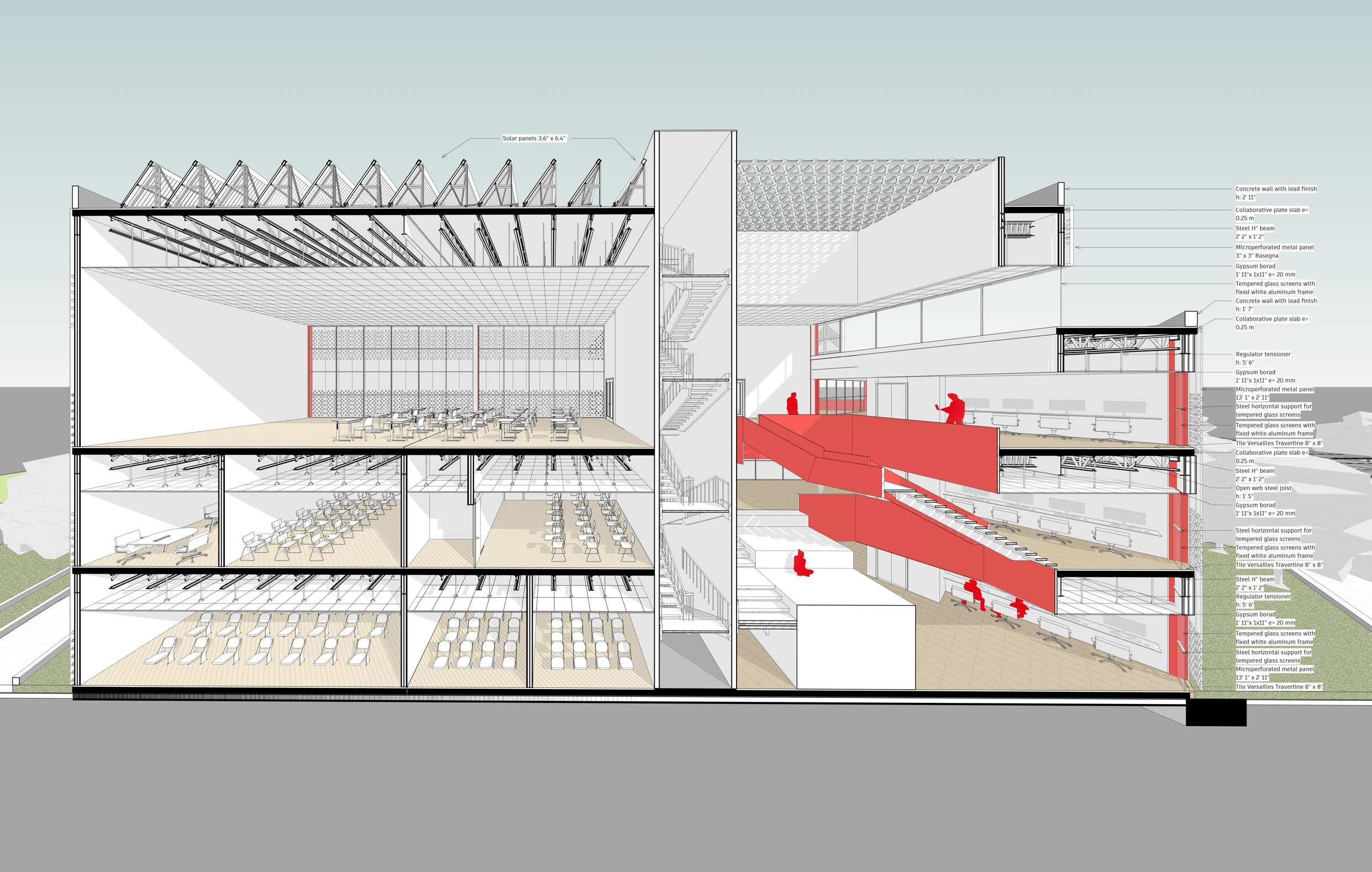

CORTES FUGADOS

CORTES FUGADOS

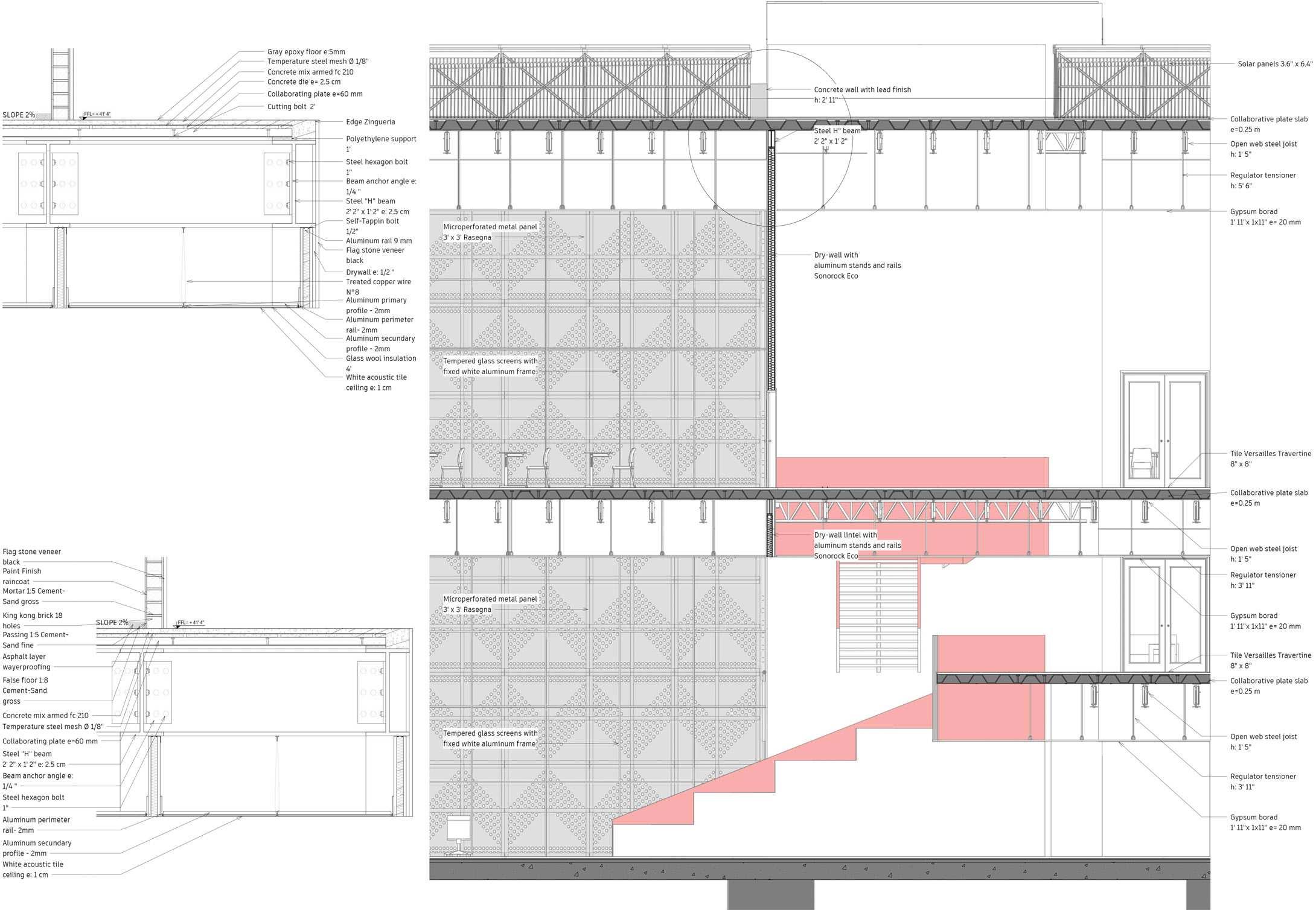

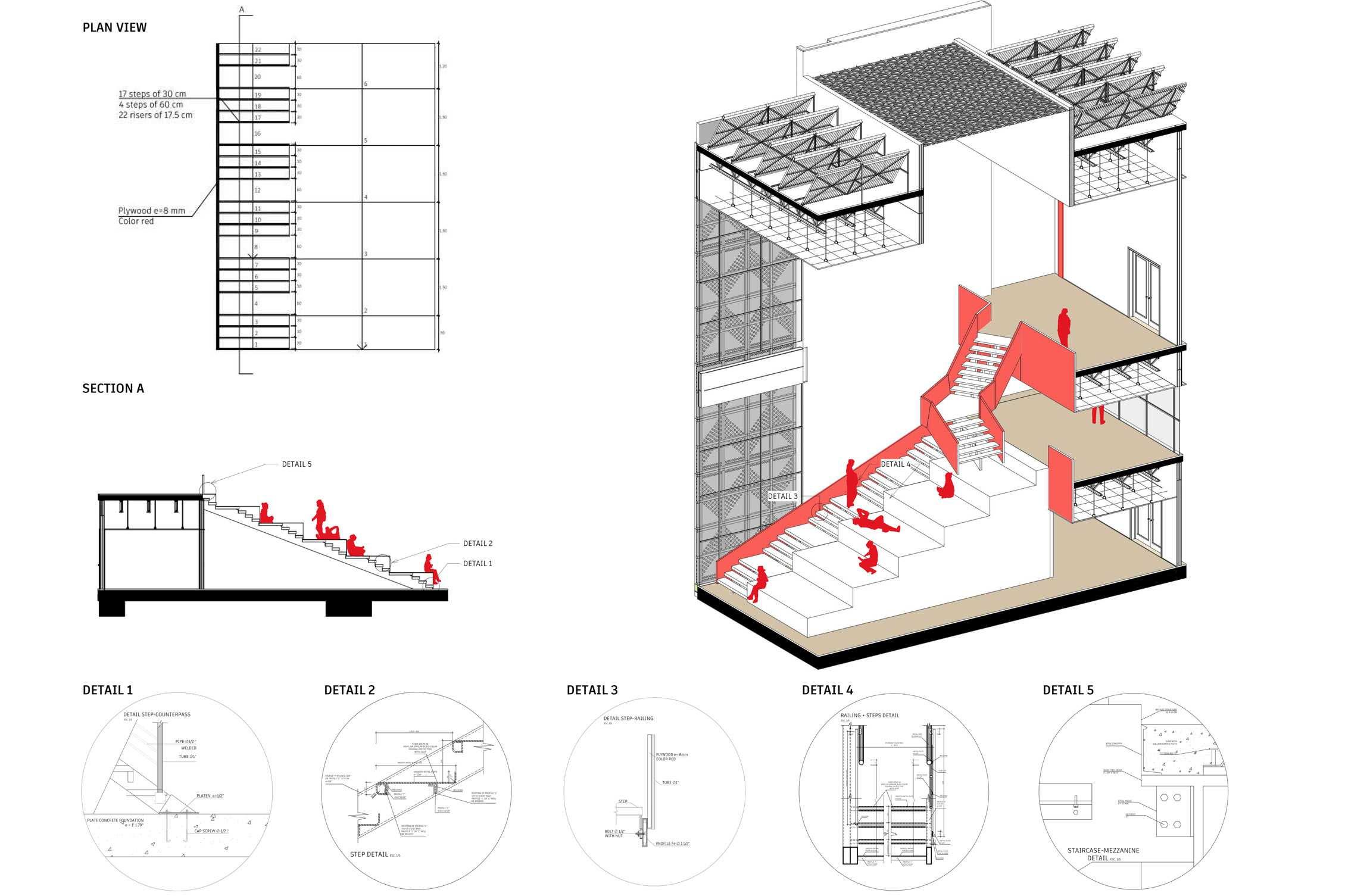

DETALLES CONSTRUCTIVOS

SECTION A

Universidad de Ciencias Aplicadas

U201713244
