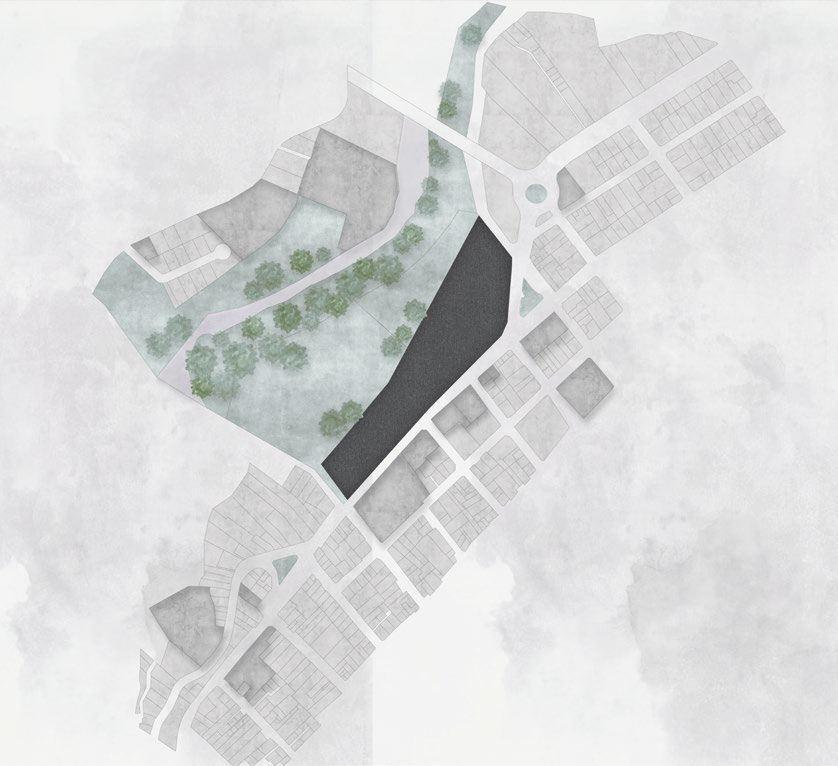

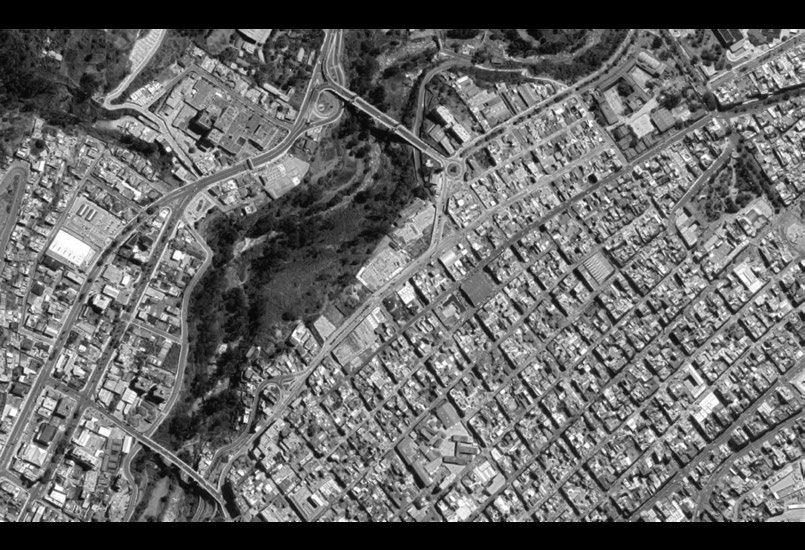

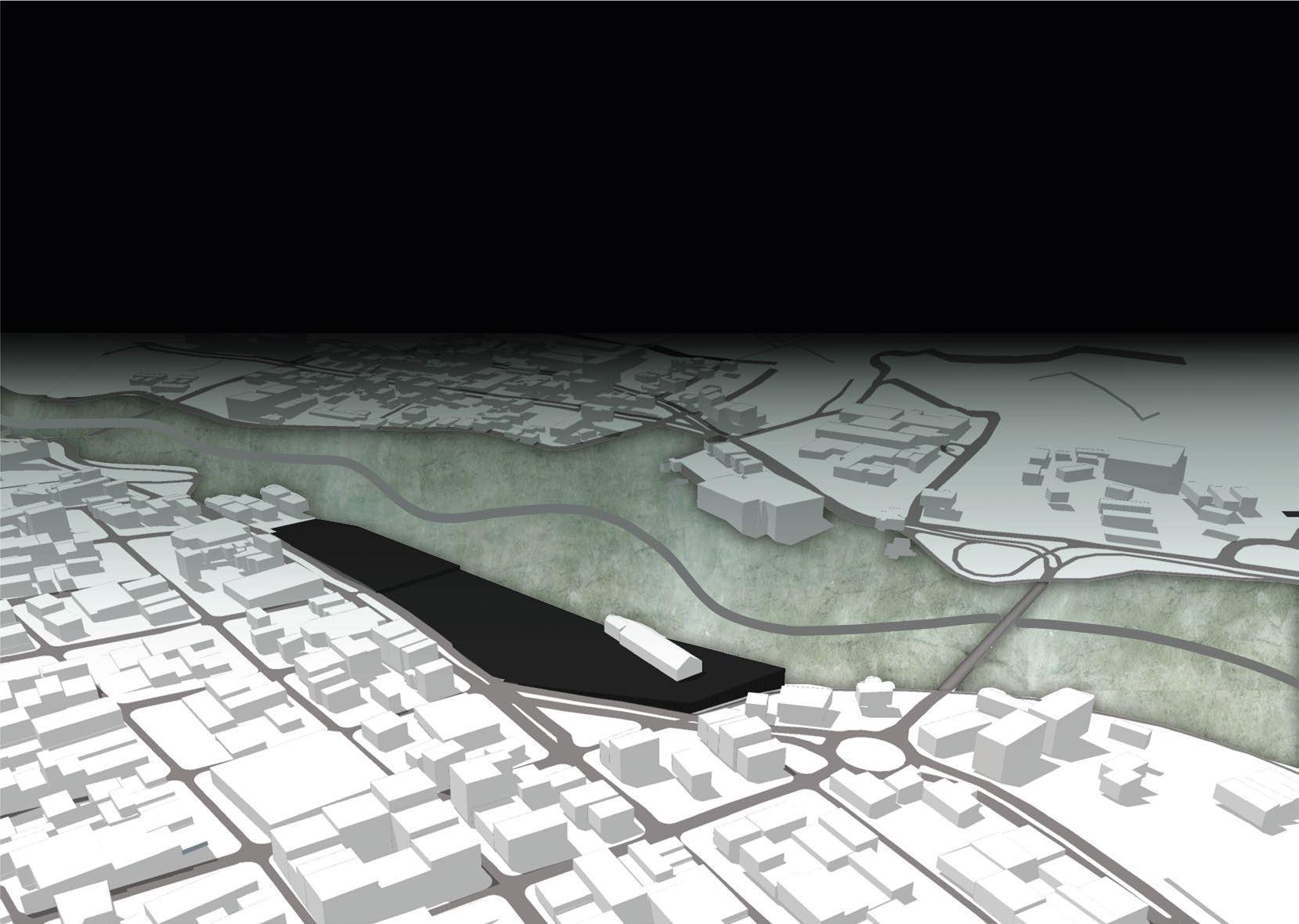

ANÁLISIS URBANO
VERDES
PRINCIPALES
SECUNDARIAS
ÁREAS
CALLES
CALLES

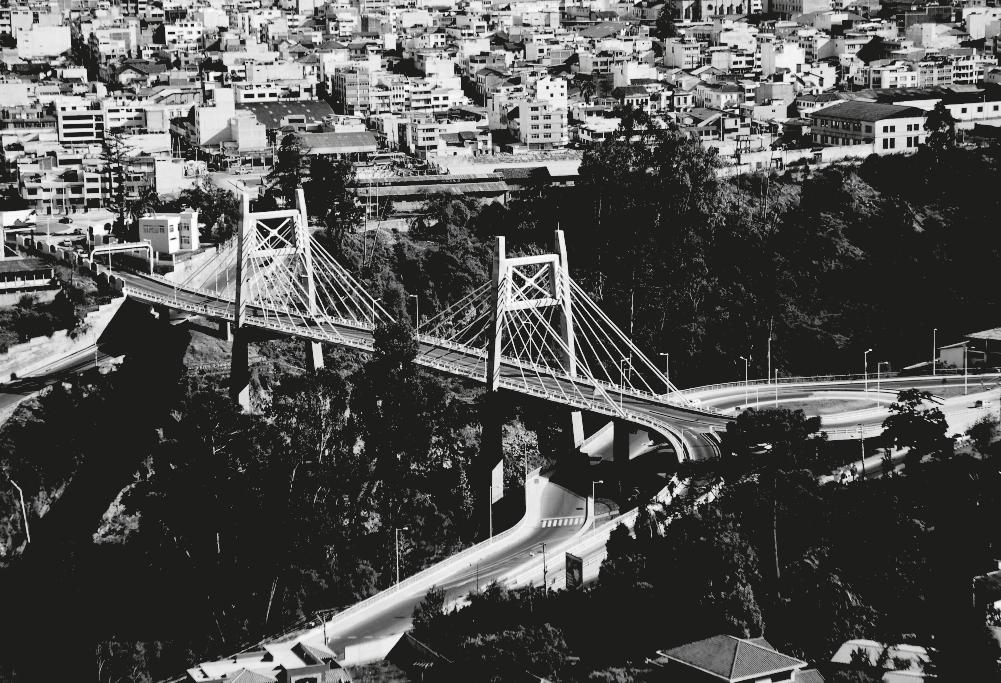

PUENTE JUAN LEÓN MERA RIO AMBATO

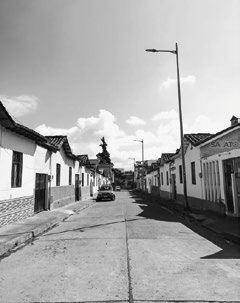

SECTOR- BARRIO OBRERO

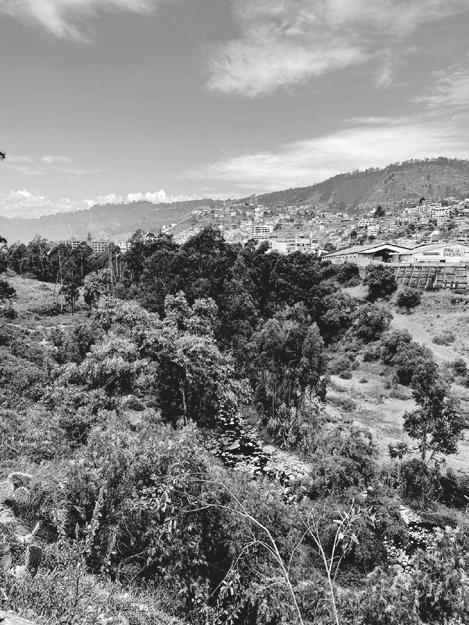

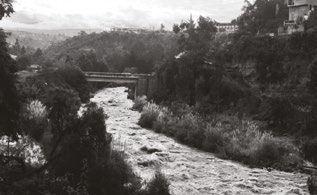

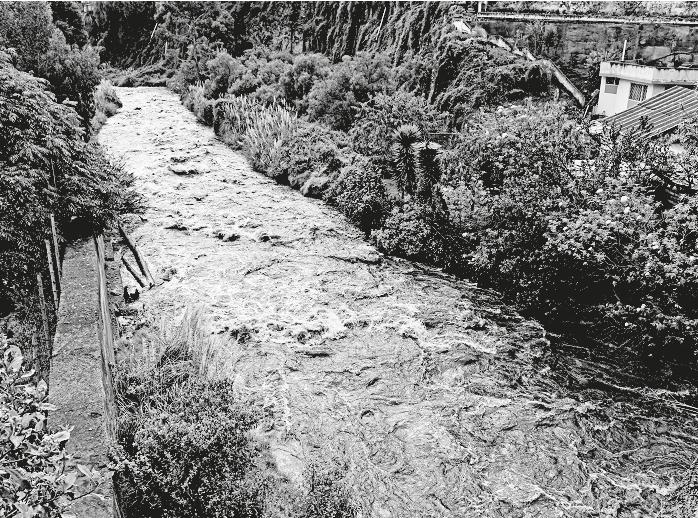

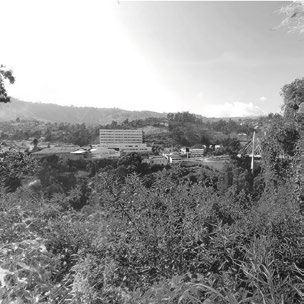

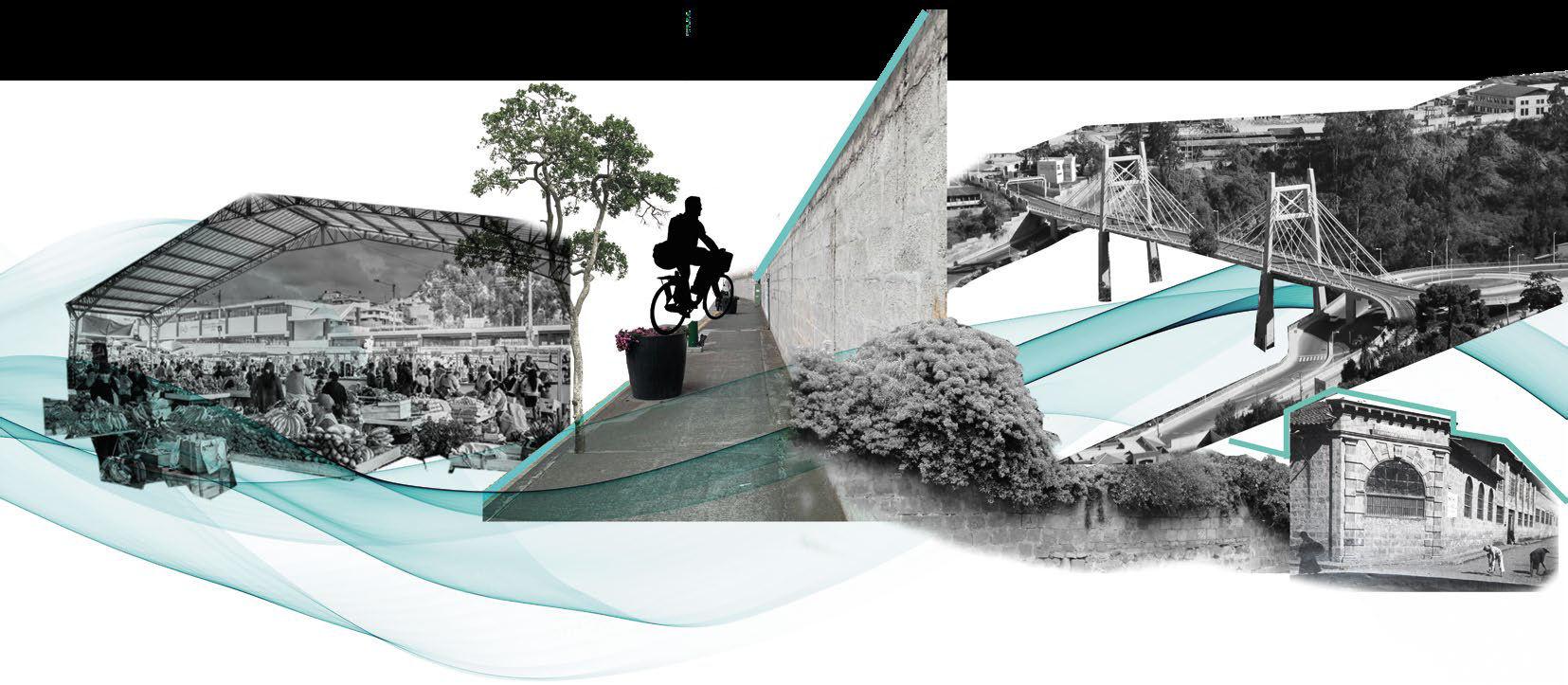

QUEBRADA MERCADO VISUALES A FICOA ANTIGUA ALGODONERA
ESTUDIANTES RECURRENTES
HUMBERTOALBORNOZ PUENTEJUANLEÓNMERA
CICLOVÍA EN EL PUENTE
LIZARDORUIZ
AGLOMERACIÓN EN EL MERCADO
ELEMENTOS
CONTAMINACIÓN AUDITIVA
FLUJOS
CARENCIAS
BASURA

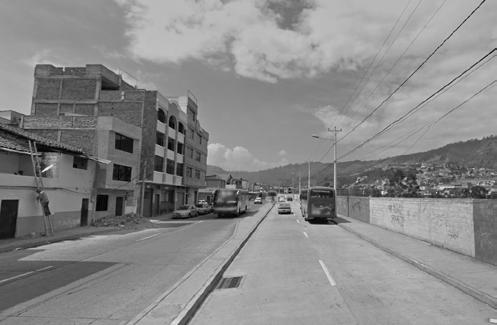

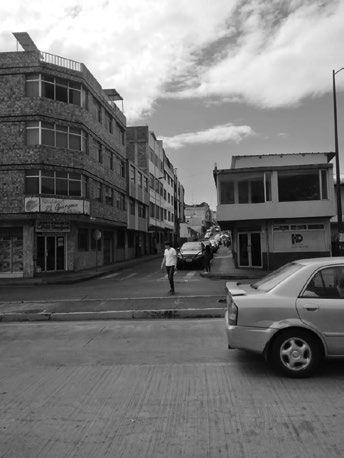

VEHÍCULOS A ALTA VELOCIDAD
EVENTOS Y LUGARES
PUENTE JUAN LEÓN MERA

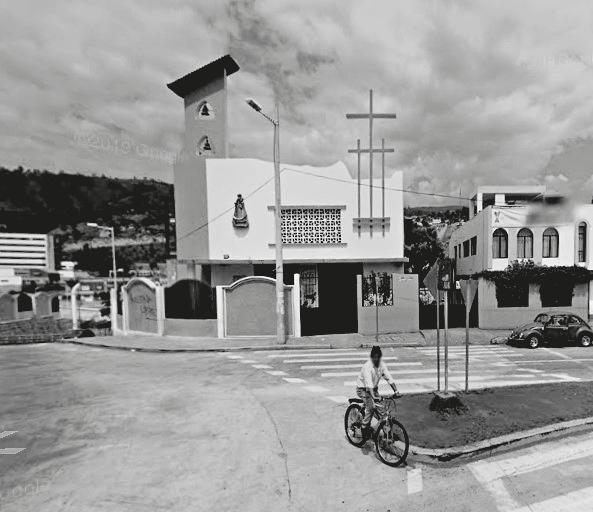

IGLESIA JESÚS OBRERO

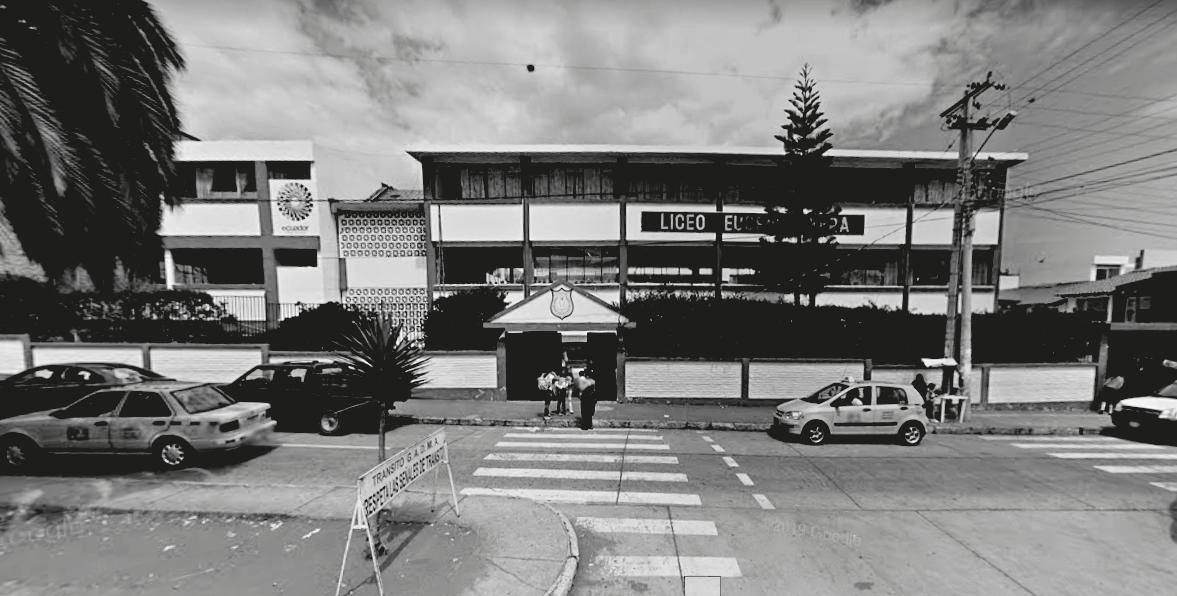

ESCUELA Y COLEGIO

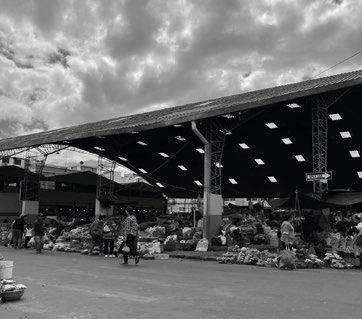

MERCADO
HOSPEDAJE Y COMERCIO
SALUD
CULTURA Y TRADICIÓN
NECESIDADES DEL SECTOR

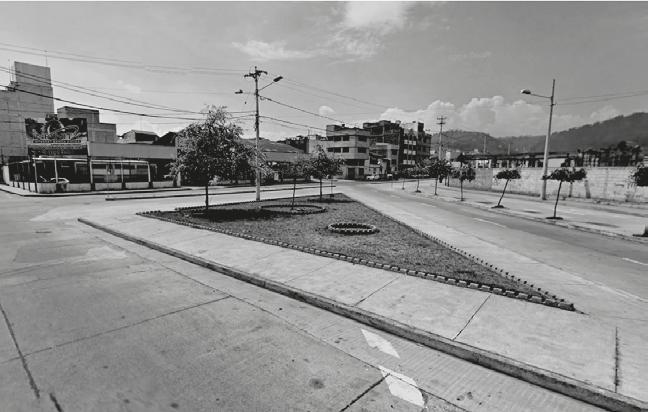

ESPACIO PÚBLICO
SEGURIDAD

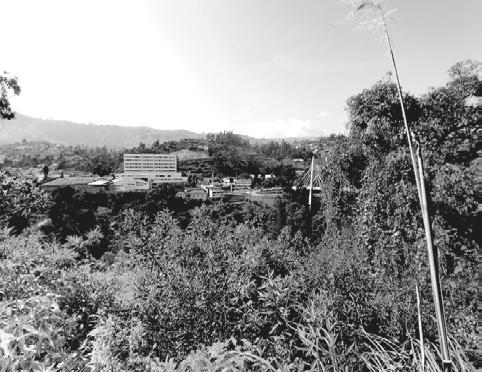

El sector requiere lugares públicos como plazas, también mezclarse con el sector en lugar de cerrarse a el con un muro. Se debe aprovechar las viuales que se tienen hacia el otro lado de la ciudad
VACÍOS URBANOS

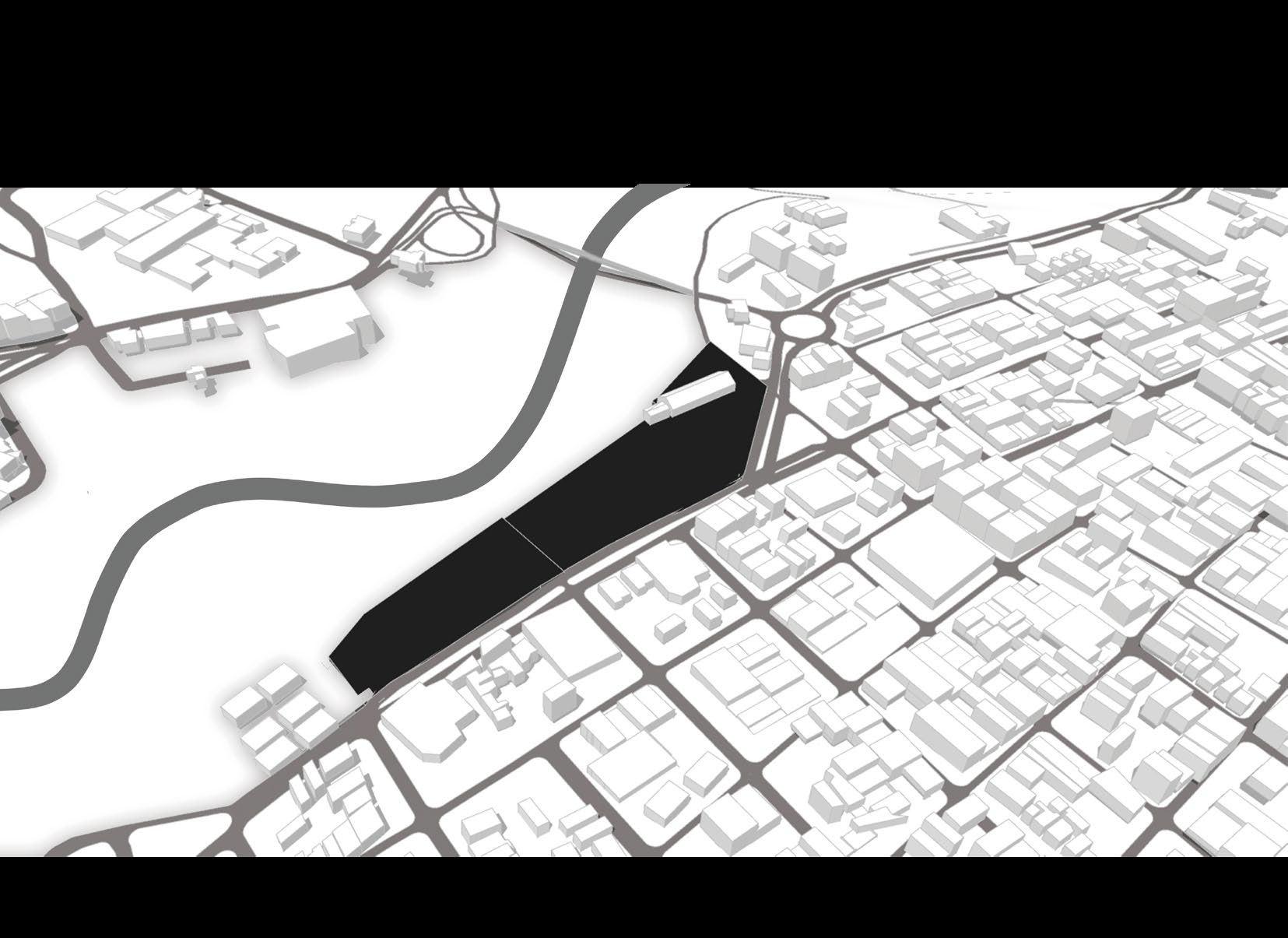

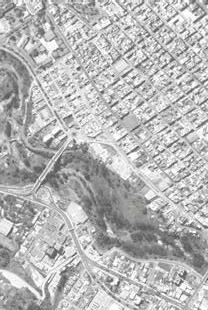

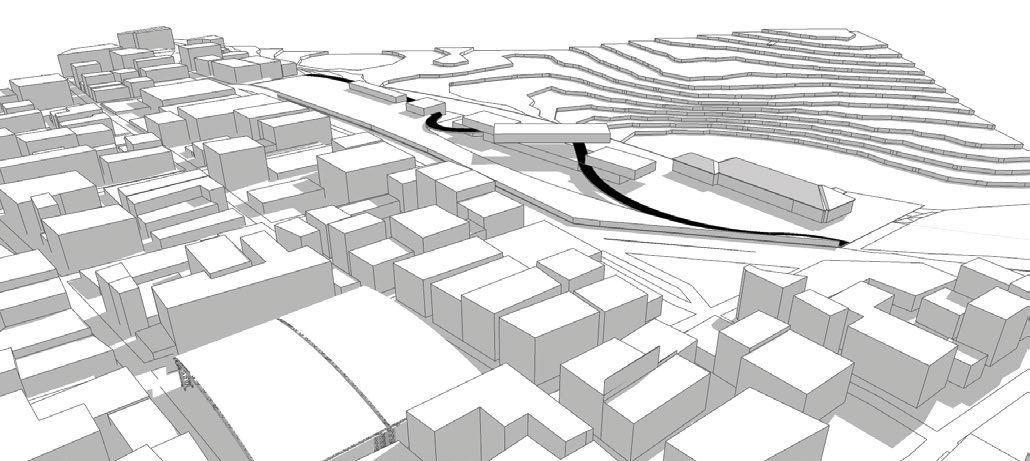

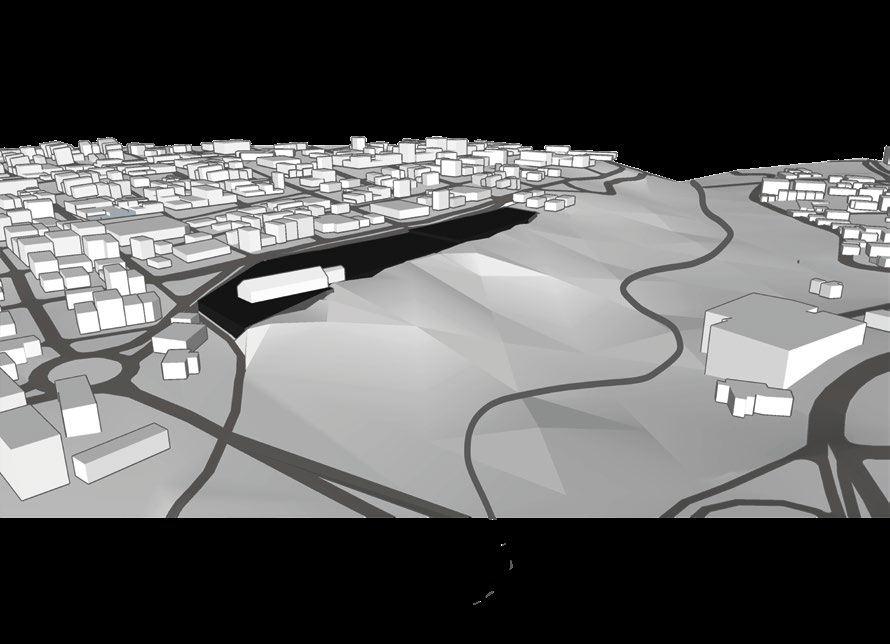

TOPOGRAFÍA Y PAISAJES BORDES CONEXIONES PARROQUIAS PLATAFORMAS 2 1 ANÁLISIS MICRO URBANO
MERCED
LA
SAN FRANSISCO ATOCHA-FICOA
CONSTRUIDO
VERDE ZONAS PLAZA
PERMEABILIDAD

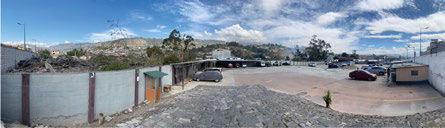

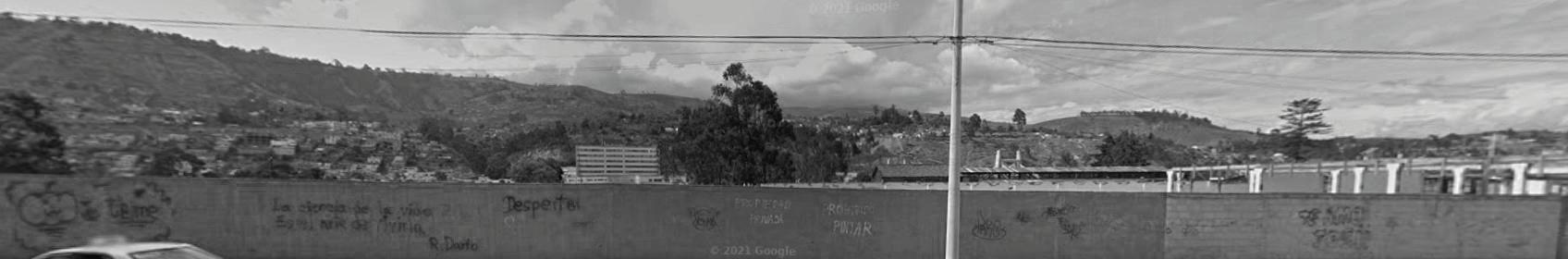

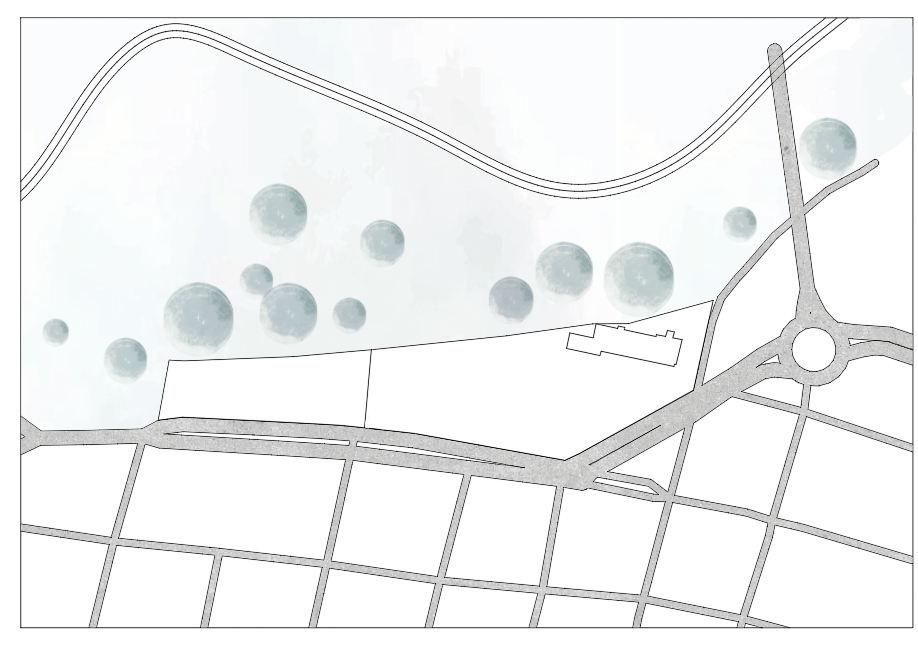

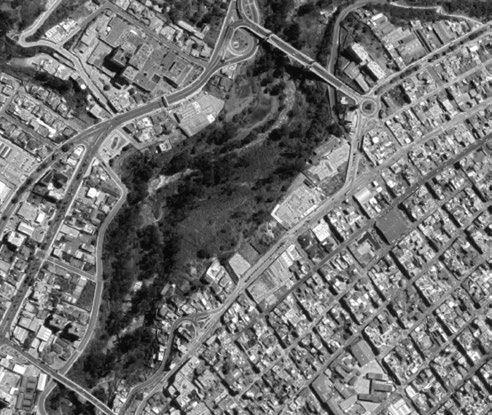

El muro existente divide el terreno con el contexto urbano y genera una barrera visual hacia el otro lado de la quebrada
ASOLEAMIENTO Y VIENTOS
N S E O

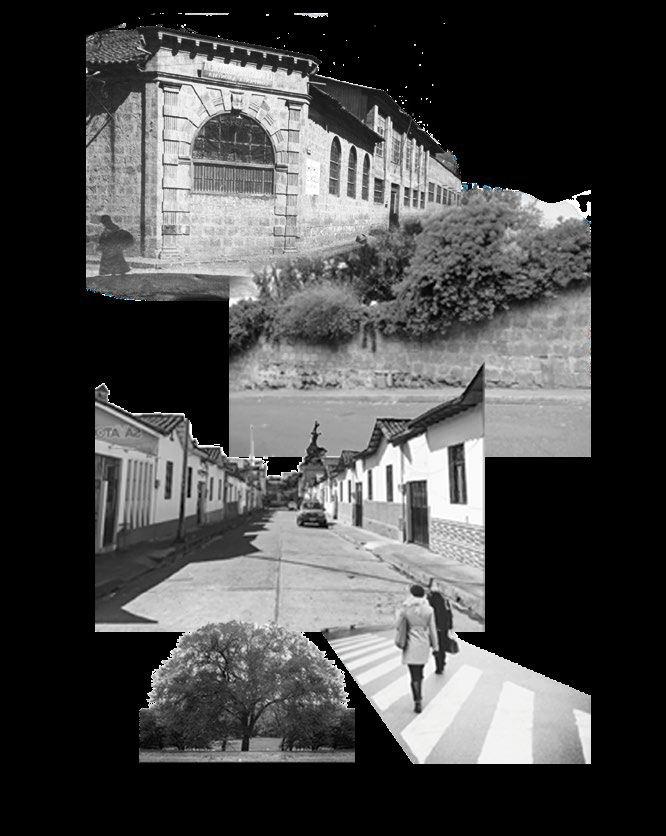

CONTEXTO ESPACIAL IDENTIDAD

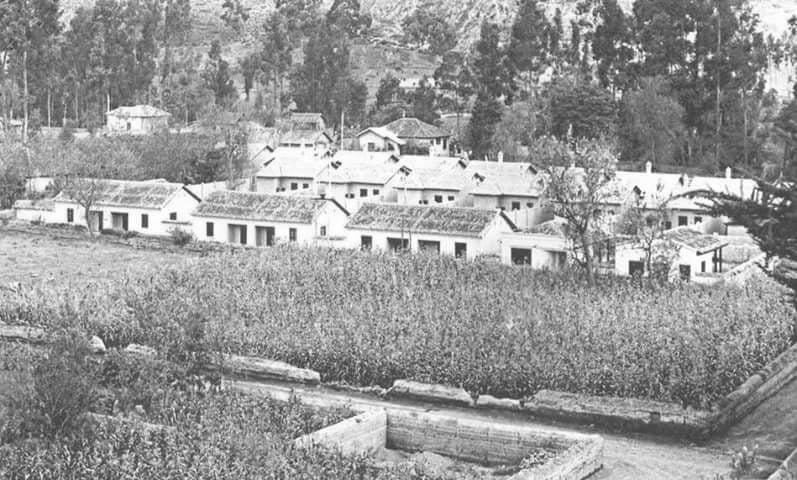

La antigua algonera fue gran parte del crecimiento económico y cultural del barrio Obrero. En el sector se creo una comunidad de gente trabajadora, lo cual actualmente no existe.Esta zona que unavezfueuníconode la ciudad ahora se encuentraolvidada.Con el proyecto se quiere recuperar la cultura, la unión entre ciudadanos ylahistoria.
Alturasdeedificaciones
4 m 12 m
CONCEPTO Y SIGNIFICADO

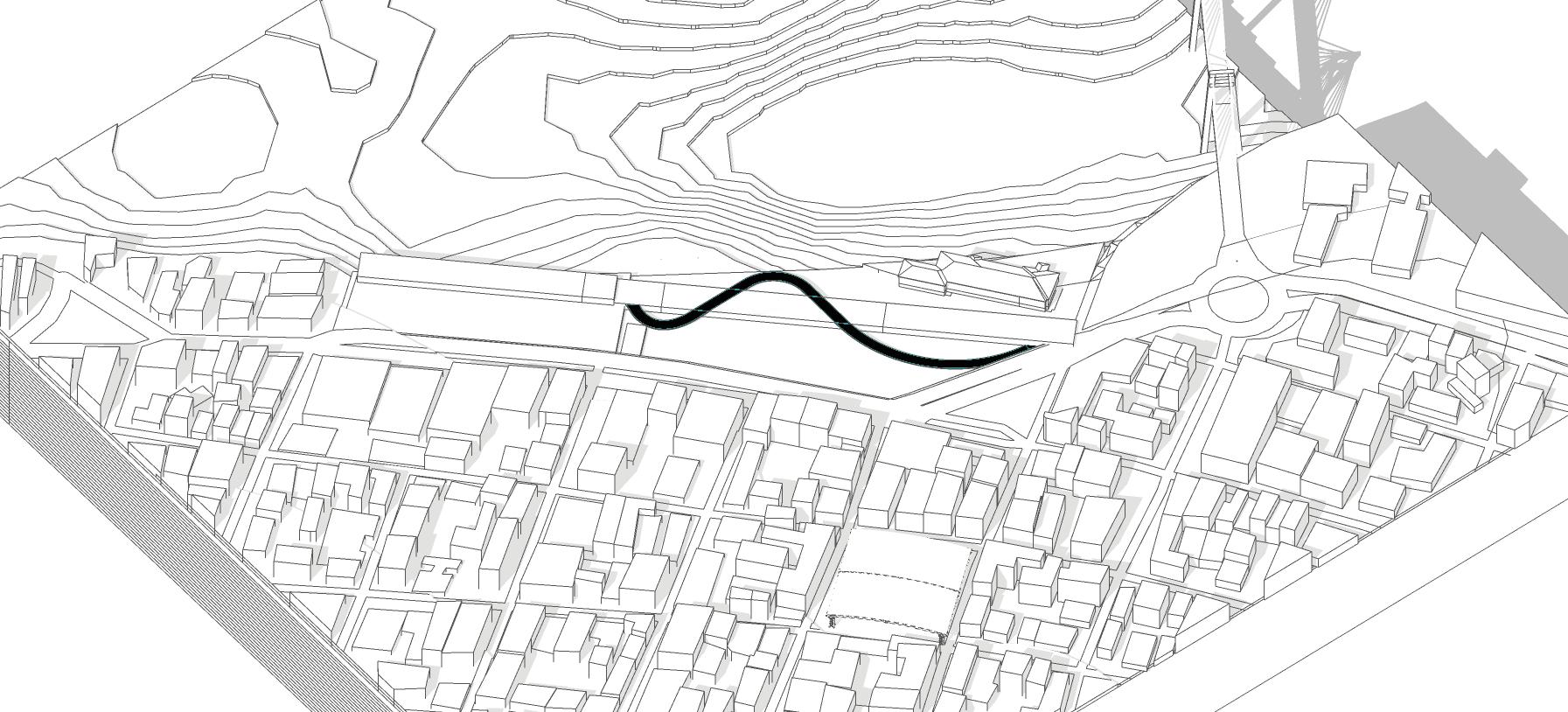

El concepto del proyecto es unificar ambos lados del terreno que se contrastan entre sí ; mientras un lado tiene formas orgánicas y elementos naturales, el otro lado tiene formas ortogonales y un entorno construido. Actualmente existe un muro entre estos, la propuesta planea eliminar esta barrera y dar vista al paisaje

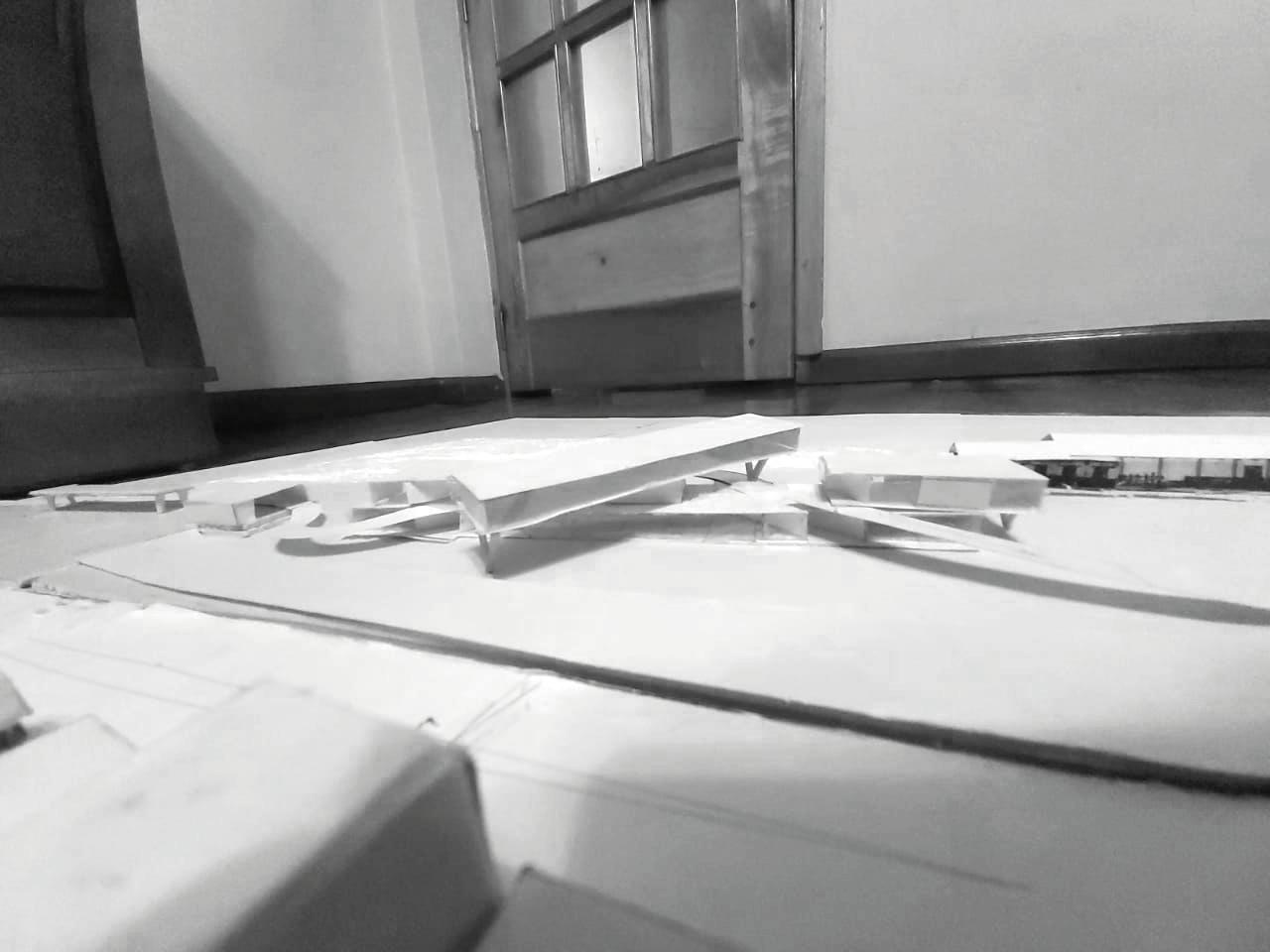

COMPOSICIÓN

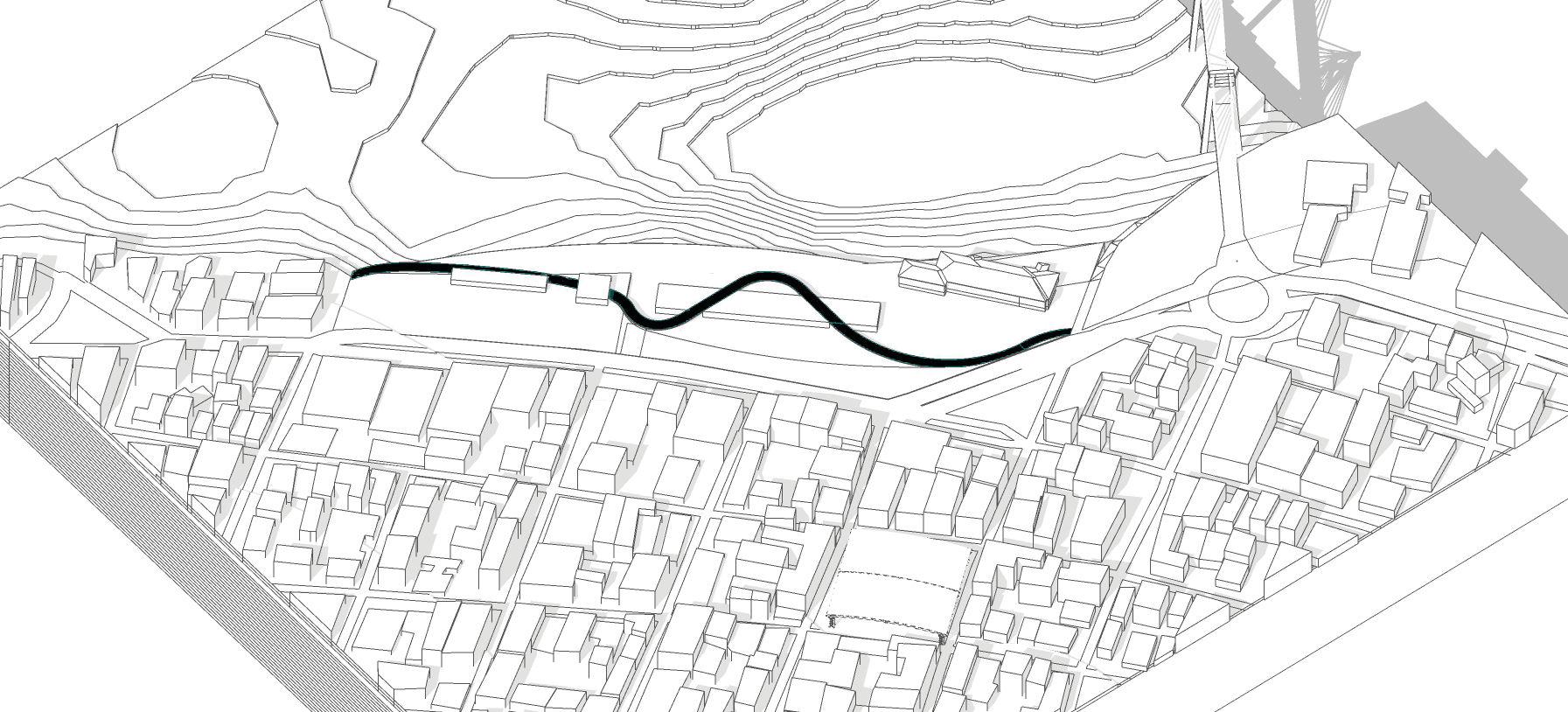

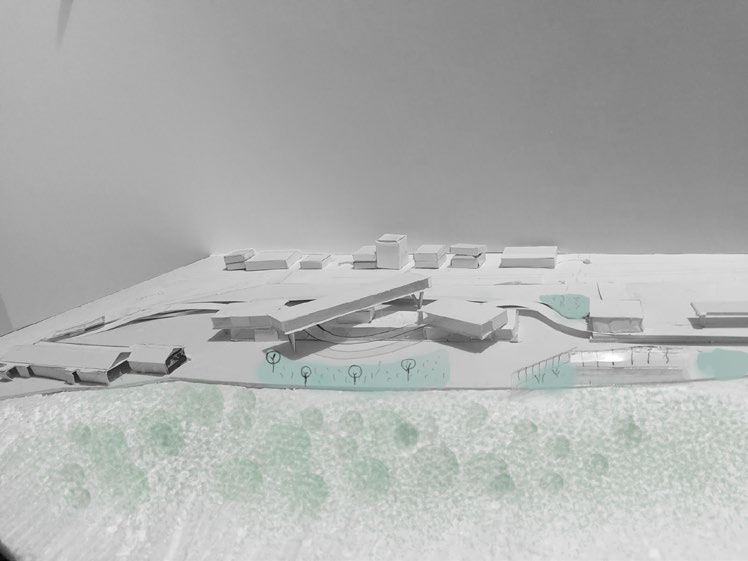

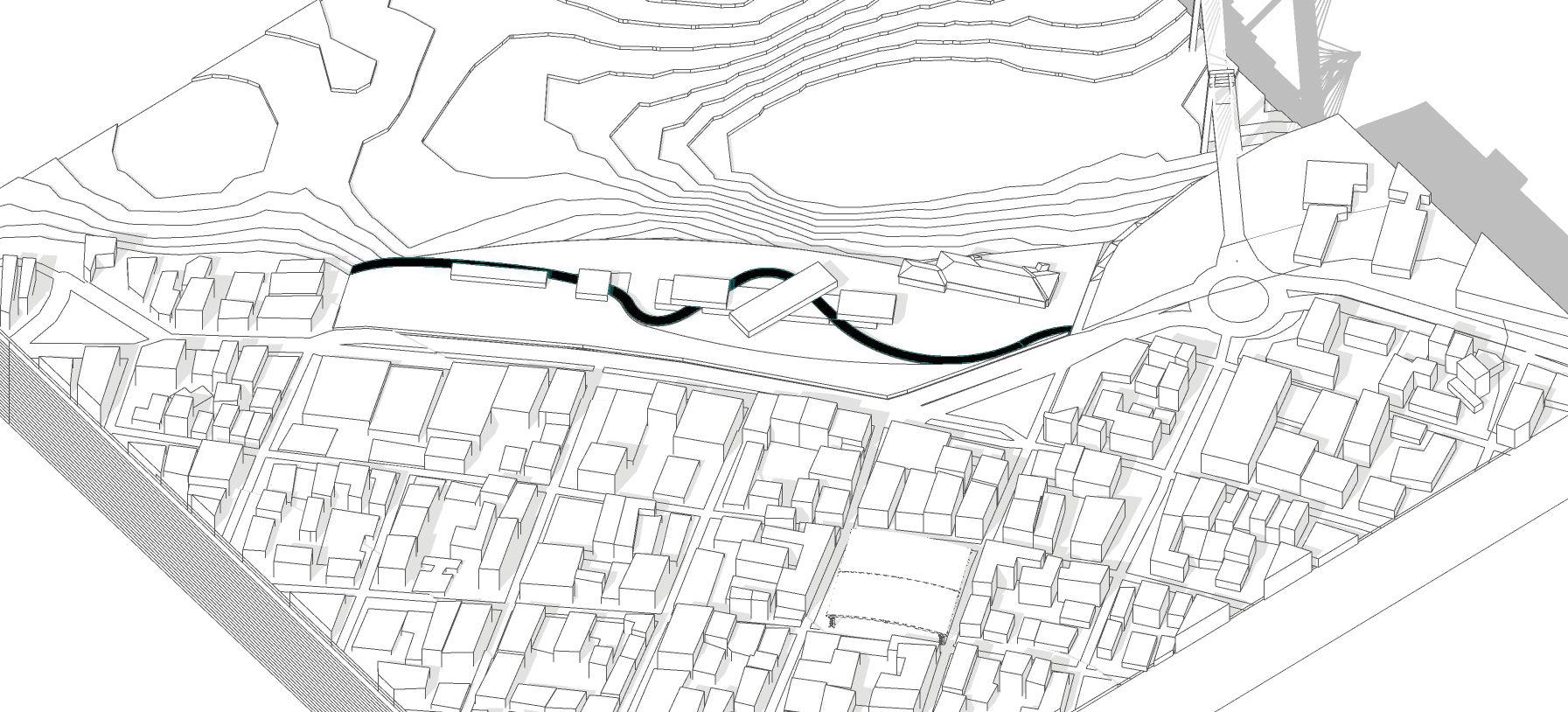

Volumetria a partir de ejes que se van a modificar
MALLA
Dimensiones
Recorte del eje según el recorrido marcado y modificación del terremo según las calles
Altura de módulos Altura total Desnivel del terreno Altura desde la calle
3.6 m 10.8 m 2 m
306 m
8.8 m
Número de pisos 3
Módulos 6.5 m
6.5 m
ZONAS
Las zonas existentes son culturales, como talleres y museos; comerciales ,administraticas, zonas verdes y areas públicas.
Parqueadero
VANOS Y LLENOS
Cultural Comercio Plaza

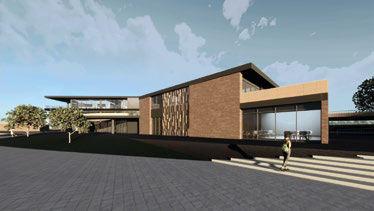

RELACIÓN CON ENTORNO
ESTRUCTURA Y DETALLES CONSTRUCTIVOS
PUNTOS DE APOYO

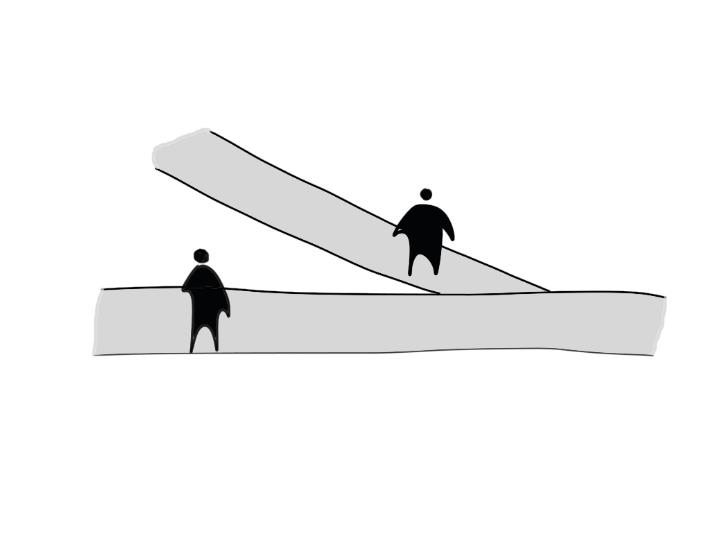

RELACIONES VERTICALES Y HORIZONTALES

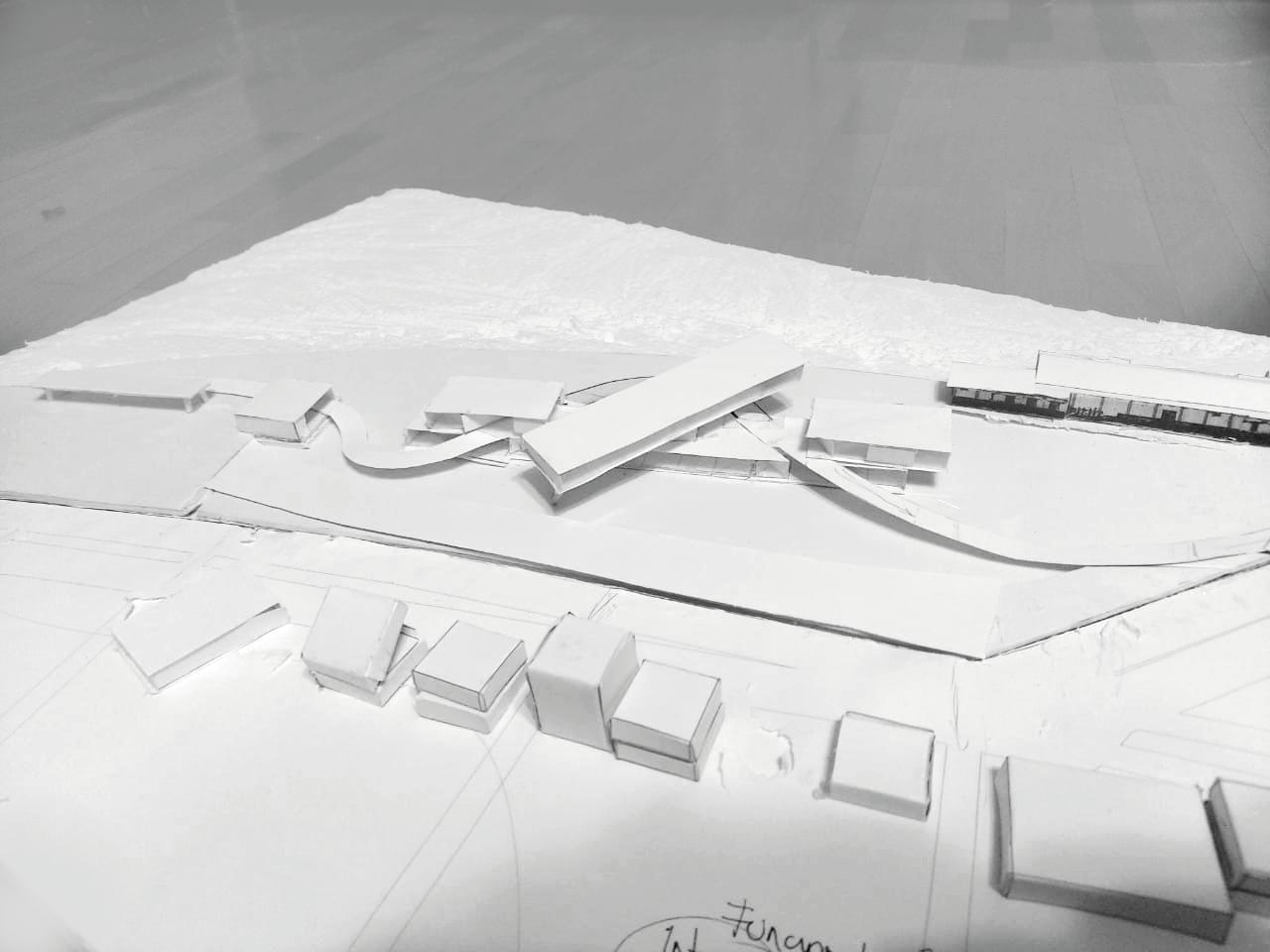

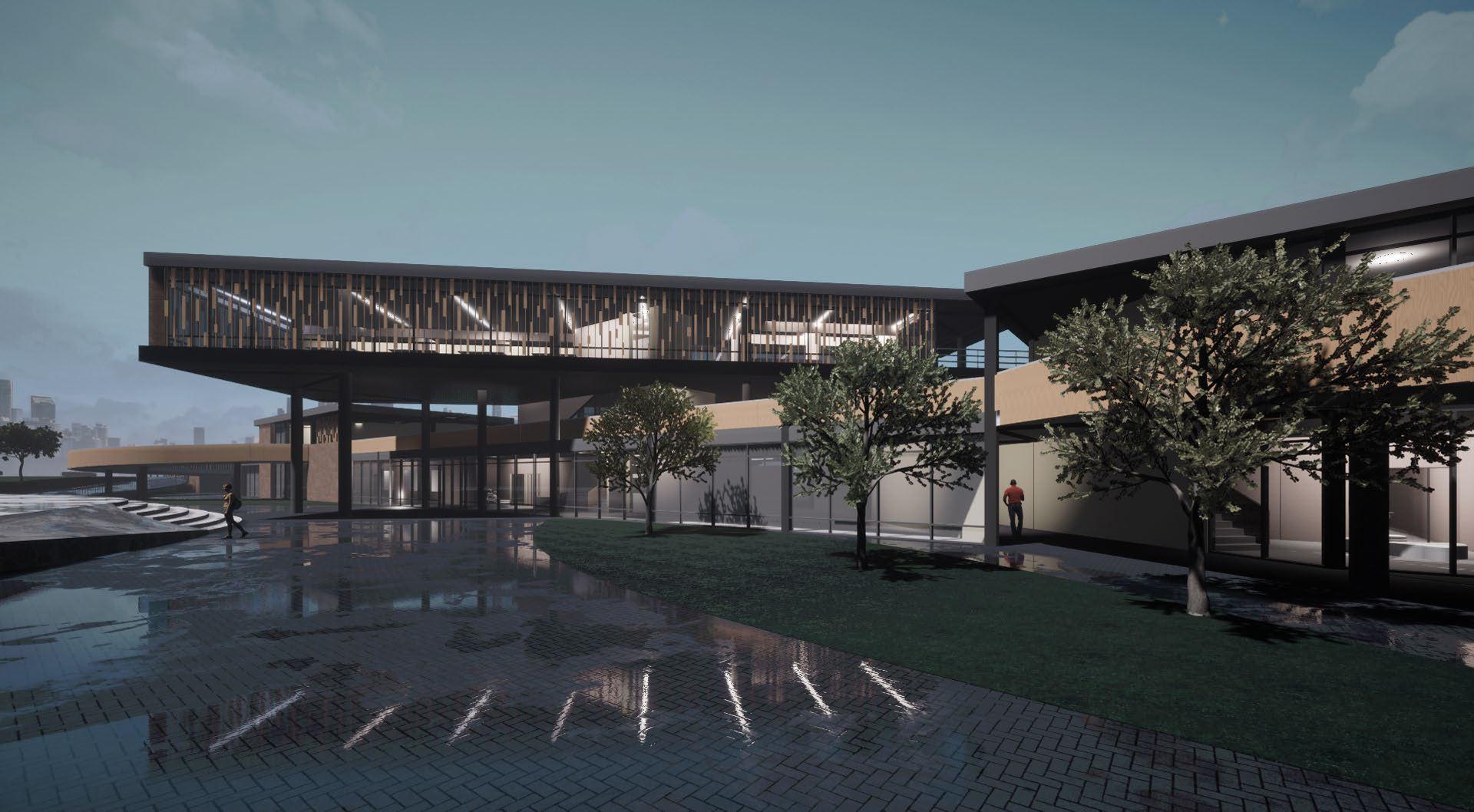

El volumen superior llega a una altura de 10 metros generando viasuales hacia la quebrada y hacia el barrio obrero. Este está rotado generando una jerarquía en la forma
16 15 14 13 12 10 11 17 18 19 20 21 22 23 24 25 PLANTA N -2.00 16 15 14 13 12 10 11 17 18 16 15 14 13 12 10 11 17 18 19 19 20 21 22 23 24 25 20 21 22 23 24 25 PLANTA N +0.00 B
PLANTA N +5.20 16 15 14 13 12 10 11 17 A B C 18 16 15 14 13 12 10 11 17 18 19 19 20 21 22 23 24 25 20 21 22 23 24 25 A´ 16 15 14 13 12 10 11 17 A B C 18 A B C 19 20 21 22 23 24 25 16 15 14 13 12 10 11 17 18 19 20 21 22 23 24 25
B-B’
CORTE A-A’
CORTES
CORTE
ALZADO LATERAL DERECHO
ALZADO LATERAL IZQUIERDO
ALZADO POSTERIOR
ALZADO FRONTAL

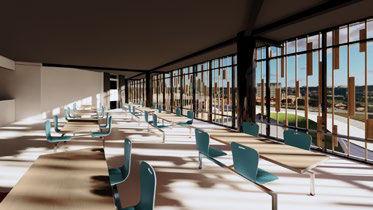

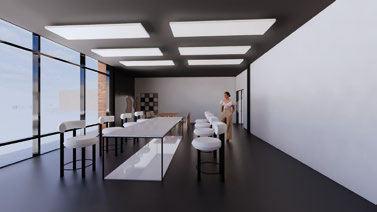

PROGRAMA ARQUITECTÓNICO
Patio de comidas....................................................................273.13m²
Locales comida..........................................................................82.6m²
Baños............................................................................................10m²
Mirador........................................................................................114m²
Museo.....................................................................................282.8m²
Baños........................................................................................46.4m²
Talleres arte.............................................................................205.4m²
Taller textil.....................................................................................82m²
Taller de baile .........................................................................127.1m²
Bodegas....................................................................................15.8m²

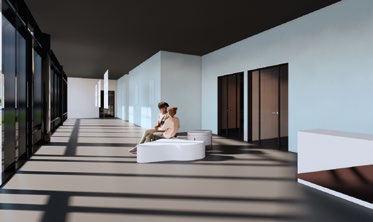

Recepción...............................................................................116.5m²
Recibidores.............................................................................79.22m²
Caurto de instalaciones............................................................. .9.8m²
Mirador principal.........................................................................645m²
Locales comerciales................................................................236.5m²
Baños sector comercial................................................................7.1m²

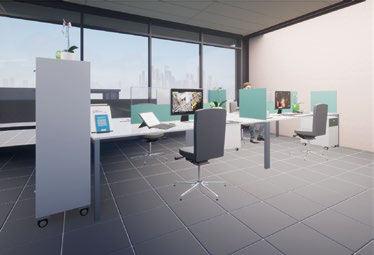

Sala co-workin...............................................................................61m²
Sala de reuniones.......................................................................10.4m²
Oficina principal...........................................................................9.7m²
Recepción.....................................................................................15m²
Baños administración....................................................................11m²
Balcón administración................................................................87.4m²
Parqueadero .......................................................................1357.14m²
Zona descanso y para ciclistas...............................................220.6m²
Baños........................................................................................45.3m²
Bodega........................................................................................7.6m²
NIVEL + 1.6 COMERCIAL- ADMINISTRATIVO NIVEL +5.2 COMERCIAL NIVEL +0.00 PARQUEADERO Y PLAZA NIVEL +8.8 CUBIERTAS NIVEL +5.2 COMERCIAL NIVEL + 1.6 COMERCIALADMINISTRATIVO NIVEL -2.0 CULTURAL NIVEL +0.00 PARQUEADERO Y PLAZA NIVEL -2.00 CULTURAL NIVEL -3.00
