SIWA IPUANA_ PROPUESTA PROYECTO

SIWÁ IPUANA

Proyecto de Ciudad Caribe

Presentado por: Valeria Maza, Angela Mugno, Zully Quinto y Valentina Villalba

DESCRIPCIÓN

Las comunidades indígenas dependen principalmente de la agricultura y el turismo para generar ingresos. La falta de espacios públicos limita las oportunidades de recreación y esparcimiento. Así mismo, se establece una propuesta que tiene el objetivo de diseñar un espacio público en el corregimiento de Carraipia, departamento de la Guajira, Colombia que se enfoque en favorecer las necesidades y carencias que padecen los habitantes de la zona y promueva el fortalecimiento multifacético de la cultura. Siwá Ipuana es de carácter público y está enfocada en el ámbito comercial principalmente. Esta está directamente relacionada con la idea de promoción de la cultura, cosmovisión y cosmología Wayúu que se emiten en diferentes expresiones las cuales son entendidas como fuentes generadoras de ingresos.

CONTENIDO

3

FASE CONTEXTUAL

Criterios Contextuales

Analogía Conceptual

Análisis Climático

1

DIAGNÓSTICO

DEL TERRITORIO WAYÚU

Descripción del Territorio

Localización del lote

2

INVESTIGACIÓN

DEL PROYECTO

Planteamiento del Problema

Definición del Usuario

Descripción de la propuesta

Objetivo General

Objetivos Específicos

4

PROGRAMA

ARQUITECTÓNICO

Lista de Necesidades

Zonificación

Referentes

Planta Arquitectónica

Alzados

Fachadas

Secciones

Estrategias Bioclimáticas

Materialidad

Mobiliarios

1 DIAGNÓSTICO DEL TERRITORIO WAYÚU

LOCALIZACION

Carraipia, Maicao, La Guajira, Colombia

Carraipía es una comunidad ubicada en el municipio de Maicao, departamento de La Guajira, en el extremo norte de Colombia. Se encuentra a una distancia de aproximadamente 12 kilómetros al sur de la cabecera municipal de Maicao, y a unos 40 kilómetros de la frontera con Venezuela.

• Carraipia se encuentra ubicada en una zona plana, con una altitud promedio de 50 metros sobre el nivel del mar.

• La comunidad está bordeada por el río Carraipía al norte y al este, y por la Serranía de los Montes de Oca al sur.

• El terreno es arenoso y pedregoso, con poca vegetación.

LOCALIZACION

DEL LOTE

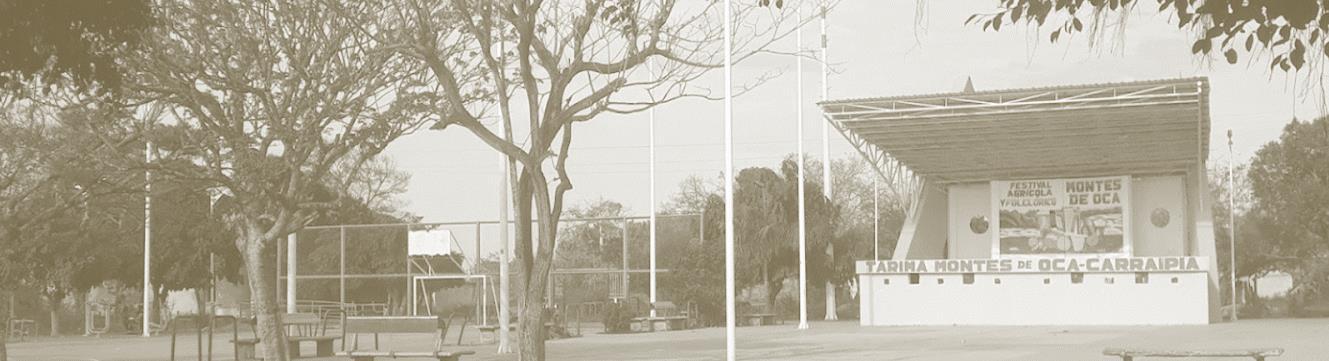

IMÁGENES DEL LOTE

Esta localización facilita la participación de la comunidad local, atrae la atención de visitantes o turistas, consolidando así un espacio dinámico en el cual podrá evidenciarse un intercambio cultural, social y económico promoviendo la cultura y el crecimiento sostenible de este corregimiento y las personas en general.

2 INVESTIGACIÓN DEL PROYECTO

PLANTEAMIENTO

Las comunidades indígenas dependen principalmente de la agricultura y el turismo para generar ingresos. La falta de espacios públicos limita las oportunidades de recreación y esparcimiento. Se propone la creación de un espacio comercial y recreativa en Carraipia para fortalecer la economía local, atraer visitantes, promover el comercio y generar empleos, mejorar el bienestar de la comunidad, ofrecer un espacio para el esparcimiento, la interacción social y el intercambio cultural. Como resultado se obtendrá un desarrollo económico positivo, mejor bienestar social y se preservará la cultura.

DEL PROBLEMA DE USUARIO

DEFINICIÓN

comunidad habitantes y turistas que visitan la región ,hasta los indígenas Wayuu que residen en el corregimiento o resguardos aledaños, este proyecto es inclusivo y accesible para personas de todas las edades, ya sea menores de edad, adultos o adultos mayores

DESCRIPCIÓN DE LA PROPUESTA

SIWÁ IPUANA está ubicada en el corregimiento de Carraipia es de carácter público y está enfocada en el ÁMBITO COMERCIAL principalmente. Esta está directamente relacionada con la idea de promoción de la cultura, cosmovisión y cosmología Wayúu que se emiten en expresiones como las artesanías, la gastronomía, sus festividades, festivales y actividades económicas basadas en gran medida en la agricultura y la ganadería las cuales son entendidas como fuentes generadoras de ingresos.

OBJETIVO GENERAL

Diseñar un espacio público en el corregimiento de Carraipia, departamento de la Guajira, Colombia que se enfoque en favorecer las necesidades y carencias que padecen los habitantes de la zona y promueva el fortalecimiento multifacético de la cultura

OBJETIVOS ESPECIFICOS

• SOCIAL Implementar un espacio que facilite la integración y difusión del ámbito social en

que se desarrolla la comunidad Wayúu promoviendo la participación ciudadana de los habitantes del sector entre ellos y con los visitantes

• ECONÓMICO

Fortalecer la economía del corregimiento de Carraipia mediante la proyección de espacios para la producción y promoción tanto de sus de sus artesanías como de la gastronomía que apoyen el turismo y la creación de nuevos negocios.

• AMBIENTAL

Utilizar los recursos naturales autóctonos para el diseño del proyecto buscando disminuir el gasto energético, y reducir el impacto ambiental que pueda generar la construcción del mismo.

• CULTURAL

Rescatar y fortalecer la identidad cultural del corregimiento de Carraipia a través de la promoción y difusión de sus tradiciones, costumbres y valores.

3 FASE CONTEXTUAL

CRITERIOS CONTEXTUALES

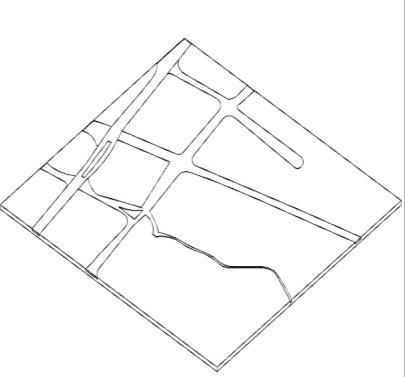

TRAZADO DEL LOTE

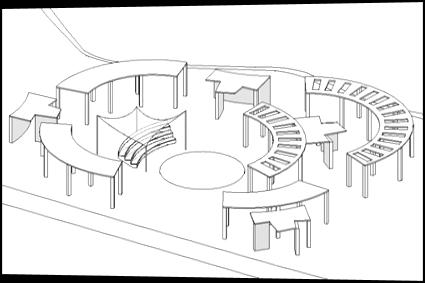

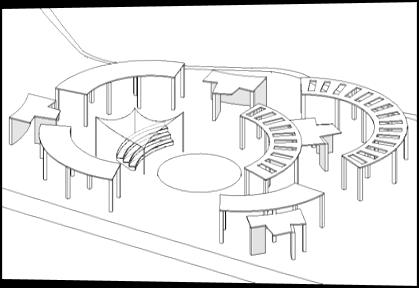

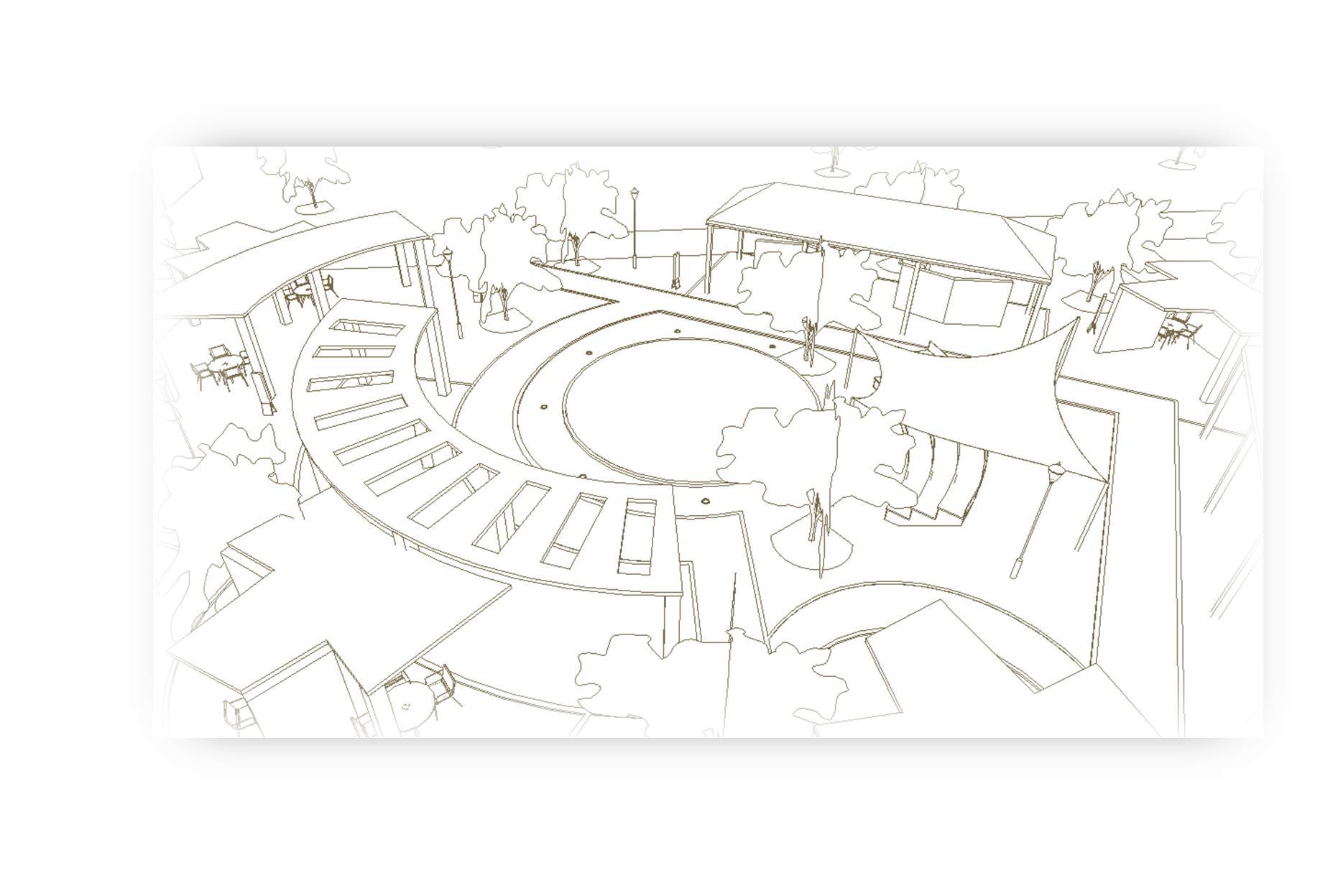

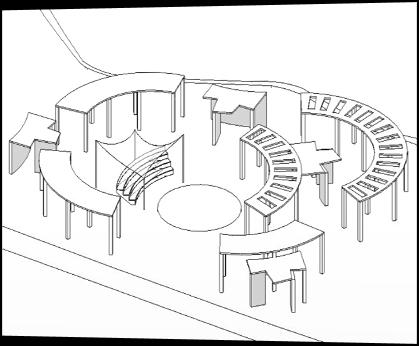

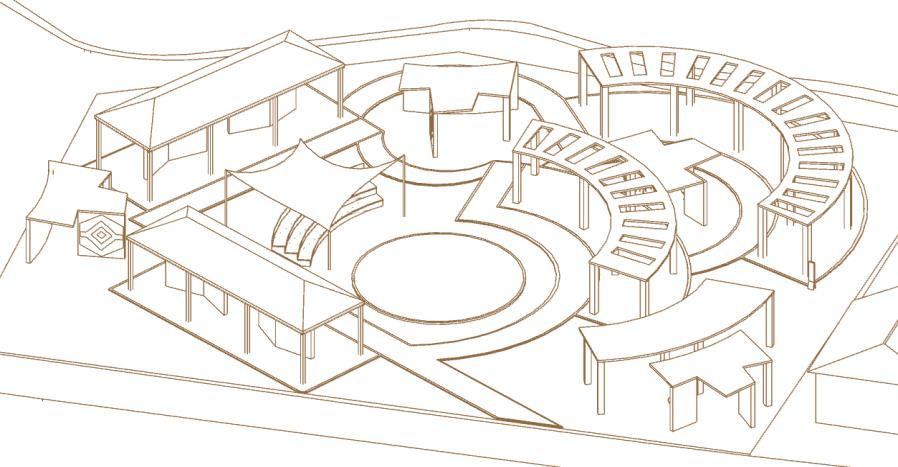

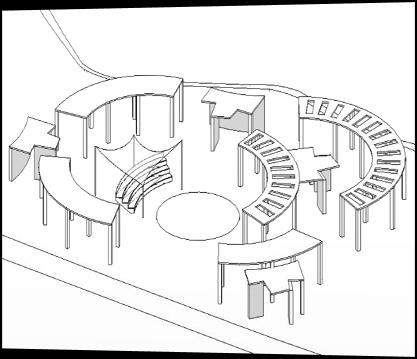

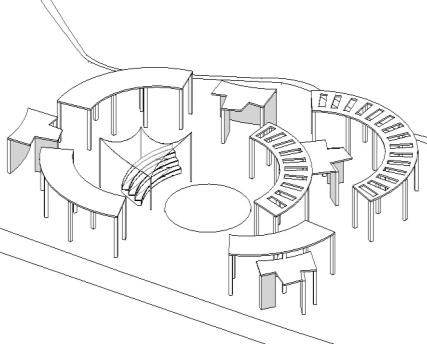

VOLUMETRÍA

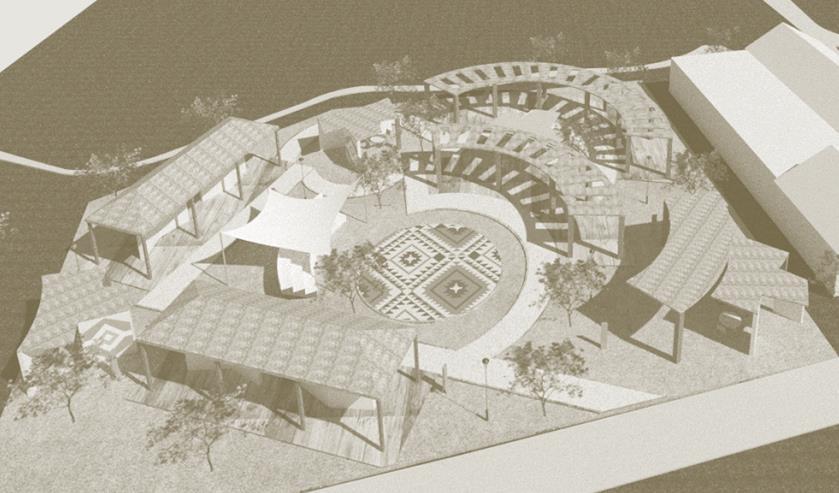

El diseño de esta área está contemplada como una estructura para el uso dinámico de la comunidad, que sea óptima para la comercialización conforme a sus intereses.

SIWÁ IPUANA se trata de un espacio dotado de libertad que les permita a los usuarios sentirse inmersos positivamente en este y no encasillados en un ambiente poco convencional para sus tradiciones.

ORIENTACIÓN

CIRCULACIÓN VIENTOS

ANALOGÍA CONCEPTUAL

EL "SIWÁ" (SOL) COMO FUENTE DE VIDA Y ENERGÍA

El "Siwá", representado por una estructura circular o un elemento central iluminado, simboliza la fuente de vida y energía que irradia hacia el espacio público. El diseño del espacio gira en torno a este elemento central, creando áreas de sombra y frescura durante el día y un punto de encuentro iluminado por la noche.

En la cosmovisión Wayuu, el "Siwá" (Sol) es una figura central que representa la fuente de vida, energía, luz y calor. Es considerado como el creador y sustentador del universo, y su presencia se manifiesta en todos los aspectos de la vida cotidiana.

La analogía del "Siwá" como fuente de vida y energía nos recuerda la importancia del sol para la vida en la tierra. Además, nos invita a reflexionar sobre la conexión que tenemos con el mundo natural y la importancia de cuidarlo y protegerlo.

RITUALES

DESPLAZAMIENTOS

Se selecciona este espacio donde se establecen las conexiones a los diferentes espacios.

CRITERIOS

CONTEXTUALES

• FUNCIONABILIDAD

CONTEMPLACIÓN

Se selecciona este espacio

donde se establecen zonas de relajación o delite para los usuarios.

REUNIÓN

Se selecciona este espacio

donde se establecen las áreas de interacción entre diferentes usuarios.

Este proyecto se basa en como el espacio se promueve la cultura Wayuu a través de la artesanía, la música, la danza y otras expresiones culturales.

• DINAMISMO

El espacio logra adaptarse a las diferentes necesidades y puede ser utilizado para una variedad de actividades, como eventos culturales, ferias artesanales, mercados locales, conciertos, obras de teatro, etc..

• FLEXIBILIDAD

Puede ser modificado y ampliado para responder a las nuevas necesidades de la comunidad. También Facilita el encuentro y la interacción entre personas de diferentes edades, culturas y backgrounds.

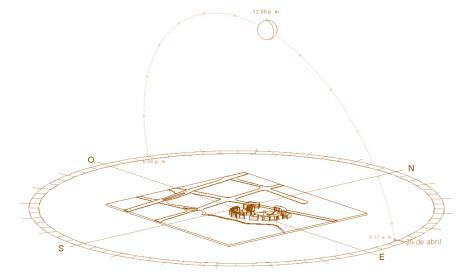

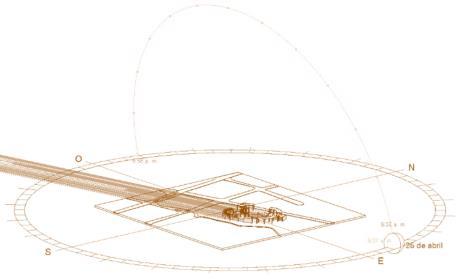

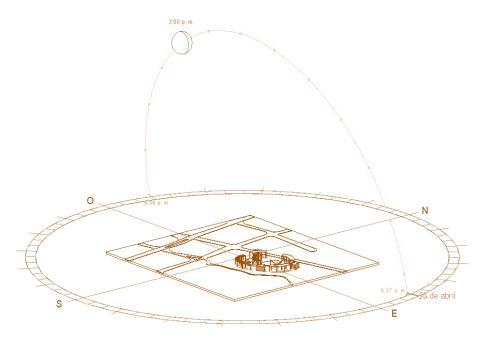

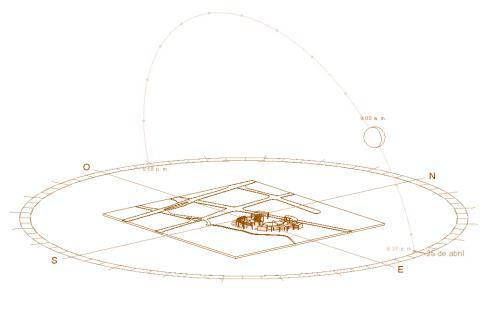

ANÁLISIS SOLAR

AMANECER

MAÑANA

Temperatura: 34°C (82°F)

Sensación térmica: 32°C (90°F)

Viento: Ráfagas del este a 10 km/h (6 mph)

Lluvia: Probabilidad baja

Índice UV: 0 (bajo)

Temperatura promedio de 34°

MEDIO DÍA

TARDE

• La Guajira tiene un clima cálido y seco la mayor parte del año.

• La temporada de lluvias va de abril a noviembre, con el pico de precipitaciones en mayo y octubre.

• La región también es propensa a sequías, especialmente en los años de el fenómenos “El Niño”.

• Los vientos son generalmente fuertes y constantes, especialmente en la costa.

• La radiación solar es intensa durante todo el año, por lo que es importante usar protector solar.

4 PROGRAMA ARQUITECTÓNICO

LISTA

ZONAS DE EXPOSICIÓN

• Escenario

ZONAS DE COMERCIO

• Stands Gastronomía

• Stands de Artesanías

ZONAS DE DESCANSO.

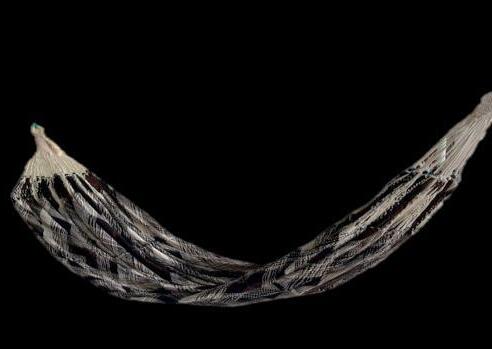

• Chinchorros

• Mesas

• Sillas

• Gradas

• Ваncas

ZONA INFORMATIVA

• Reseña histórica de la cultura Wayúu

• Tótems informáticos.

CUADRO DE ÁREAS

ZONAS DE COMERCIO

ZONAS DE

ZONA INFORMATIVA

ZONIFICACIÓN

CONVENCIONES

ZONAS DE EXPOSICIÓN

ZONAS DE COMERCIO

ZONAS DE DESCANSO

ZONAS INFORMATIVAS

RELACIÓN DE ESPACIOS

ACCESO PRINCIPAL

REFERENTES

CENTRO CULTURAL Y ETNOEDUCATIVO INDÍGENA TICUNA

Esteequipamientocontemplayproyectaconlospilaresdela cosmogoníayculturaticunasirviendocomopuntosdereferencia inicialyfinal.Estoincluyeeltejidodelpensamientodelacultura,su práctica,suenseñanzaalassociedadesysupreservacióncomoetnia.

Esteplanteamientoarquitectónicosedescomponeensus3niveles segúnsusnecesidadesetnoeducativo,ritualesocostumbresyde preservacióncultural.

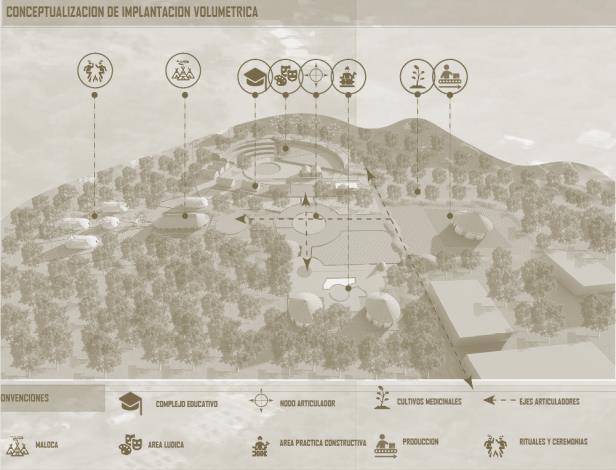

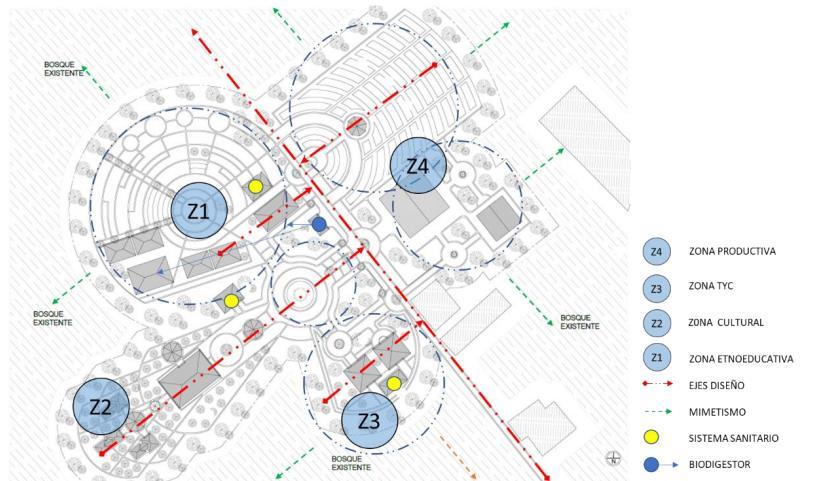

ZONIFICACIÓN Y CONCEPTUALIZACIÓN

DE IMPLANTACIÓN VOLUMÉTRICA

El contexto de espacios , circulaciones y el desarrollo de la parte constructiva como lineamientos. se generaron para una interacción con los espacios circundantes y con la misma comunidad buscando que fuera fácil de transitar mediante la formas orgánicas del suelo y manteniendo una materialidad acorde al lugar.

REFERENTES

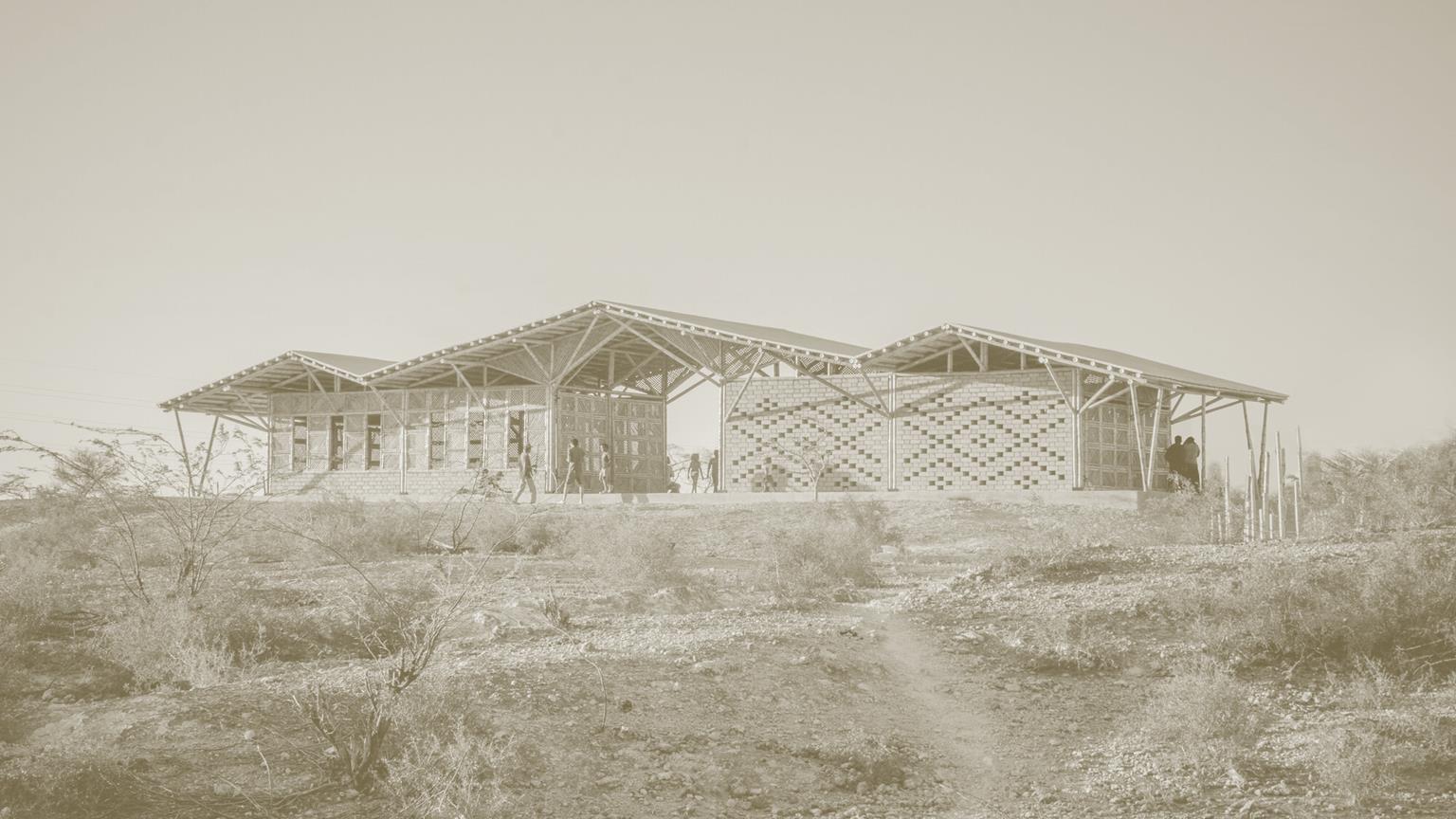

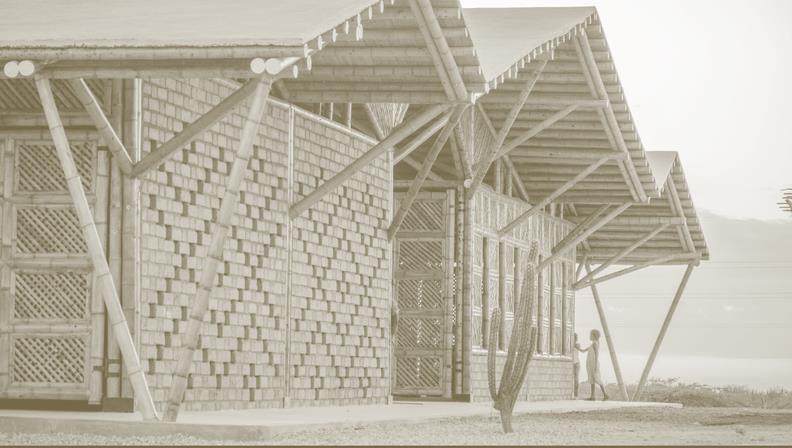

CENTRO ETNOEDUCATIVO WALIRUMANA

Espacios abiertos a manera de rancherías dispuestos para las diferentes actividades que se realizaran en el cual los indígenas

Wayúu tienen control total de como deseen usar el espacio

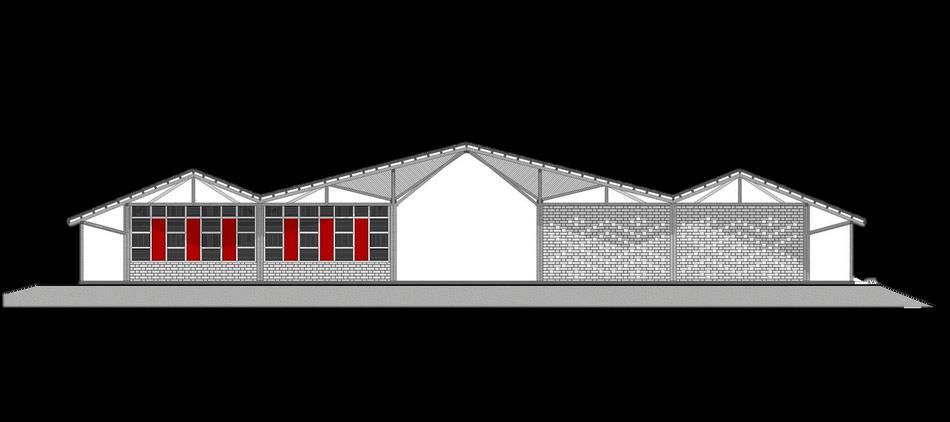

El edificio consta de dos volúmenes independientes, abiertos a la manera de las rancherías, que ofrecen espacios flexibles donde predomina el vacío.

zona de comedores

Espacio circulacion

zona de cocina y salon

URIBIA - LA GUAJIRA

ranchería Walirumana está ubicada a 20

kilómetros al norte de Uribia, implantada en el costado que la vía que lleva a Puerto Colombia, en el departamento de La Guajira

El diseño el general esta influenciado en la cosmología Wayúu, desde los materiales implementados hasta el diseño de paredes y cubierta

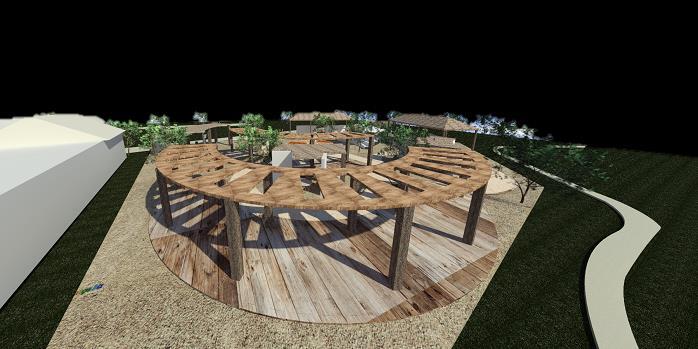

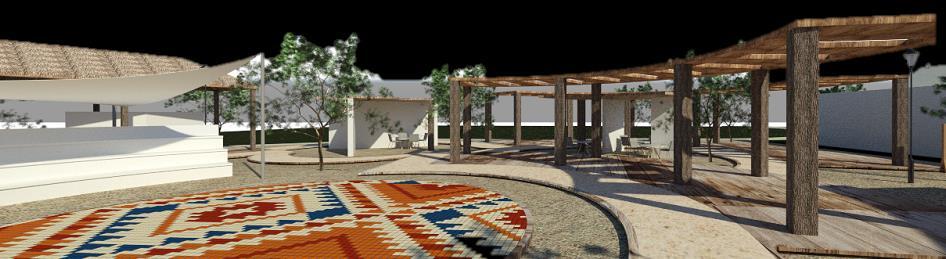

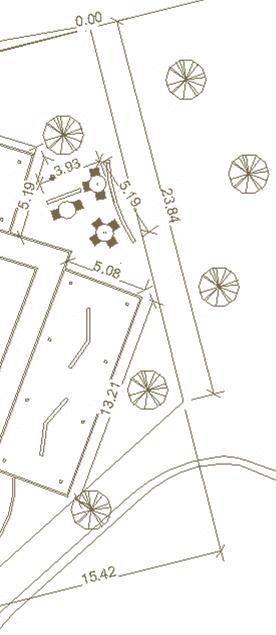

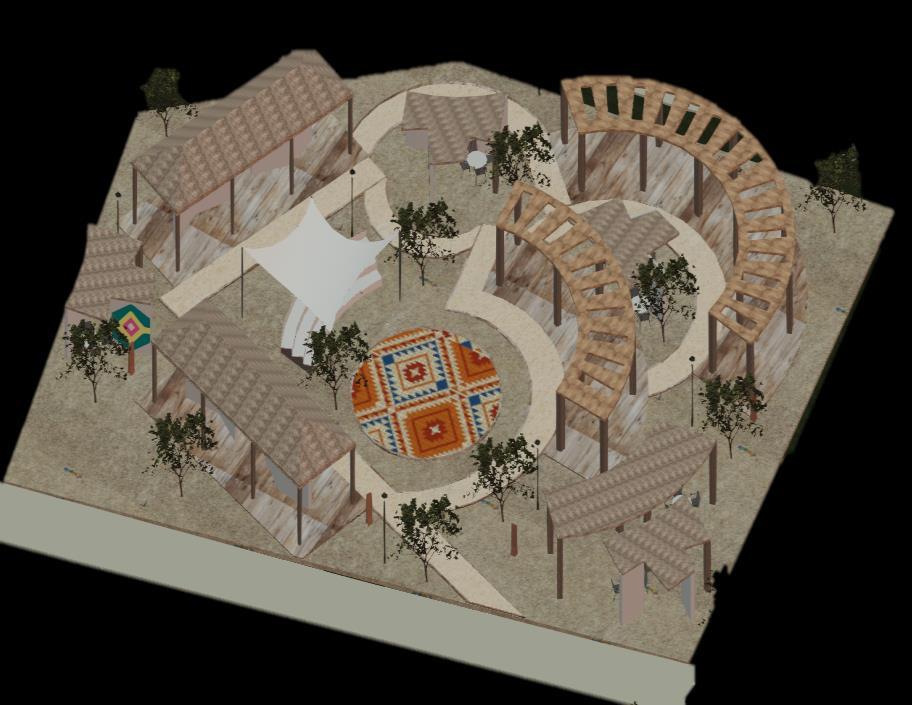

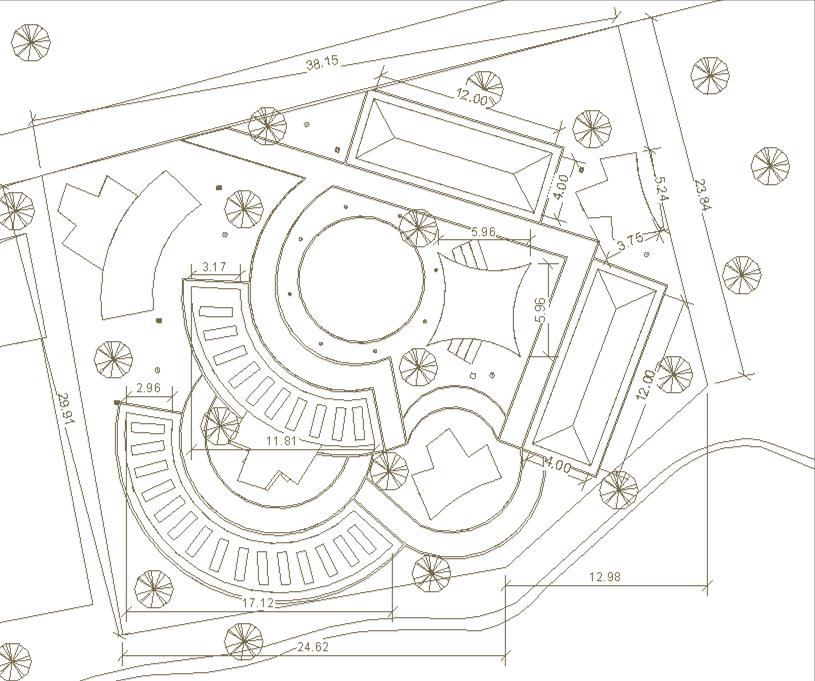

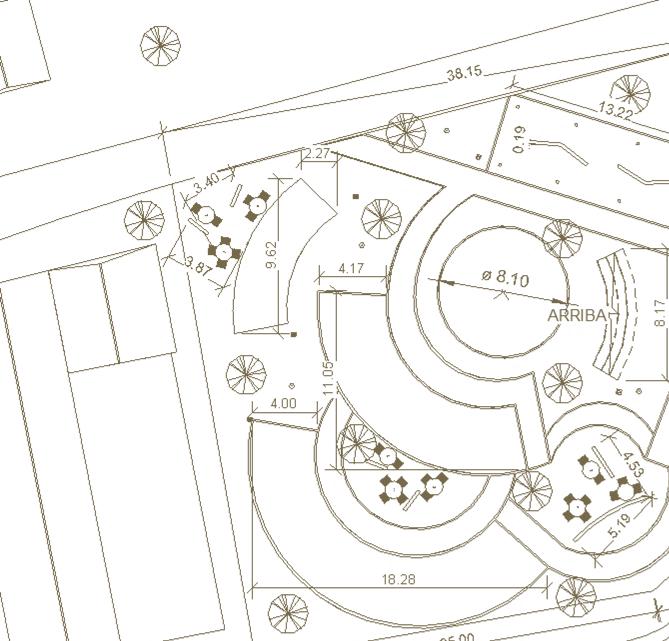

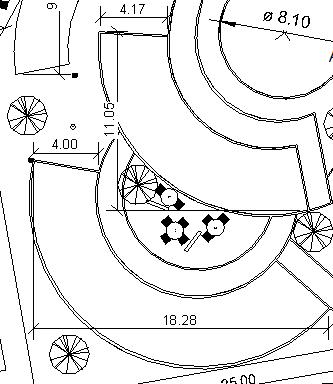

PLANIMETRÍA GENERAL

PLANTA GENERAL

ESC 1:100

ZONA COMERCIAL

ZONA DE EXPOSICIÓN

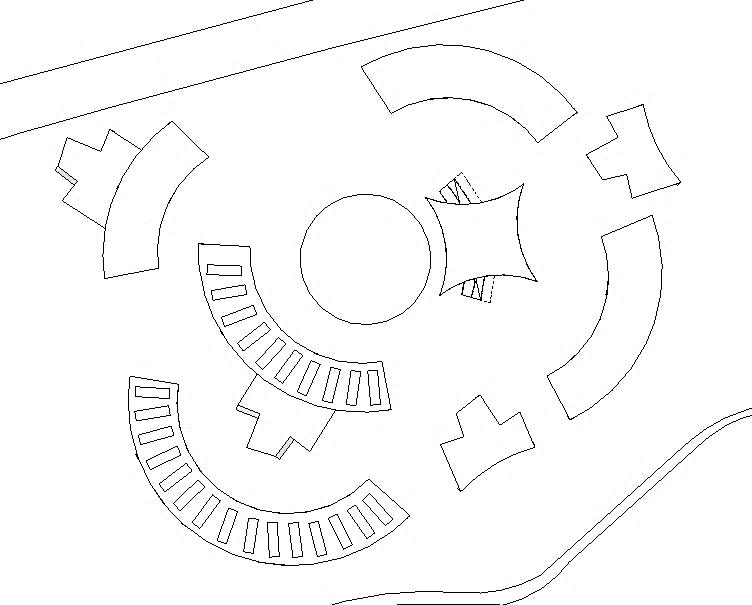

PLANTA DE CUBIERTAS

ZONAS DE DESCANSO

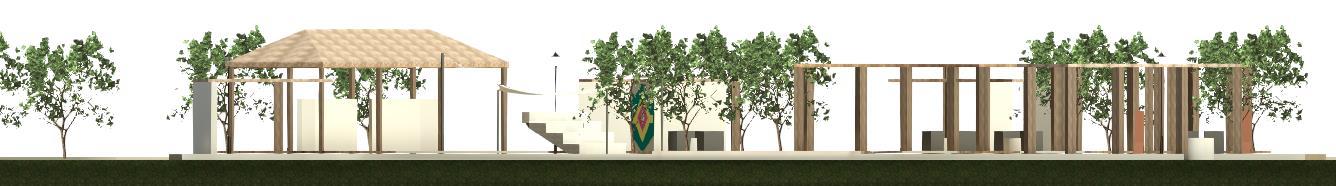

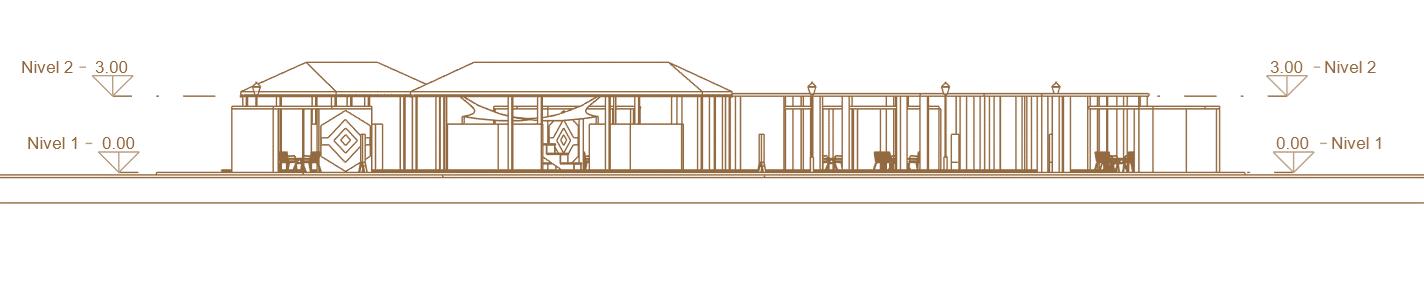

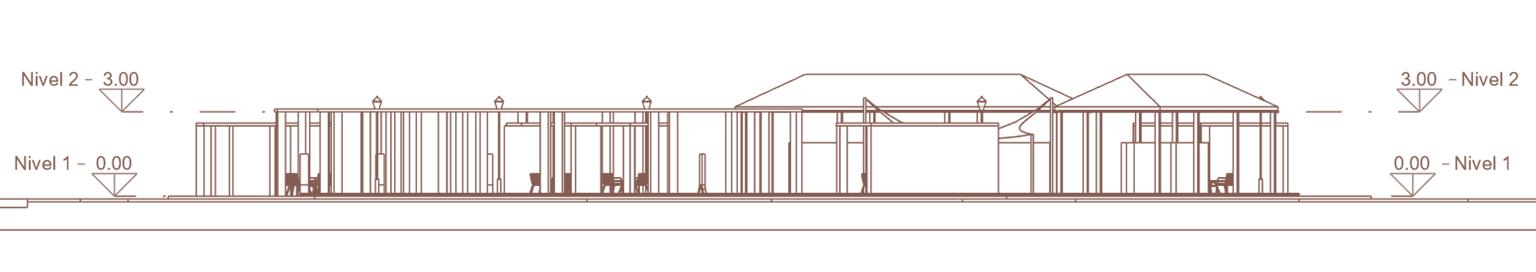

ALZADOS

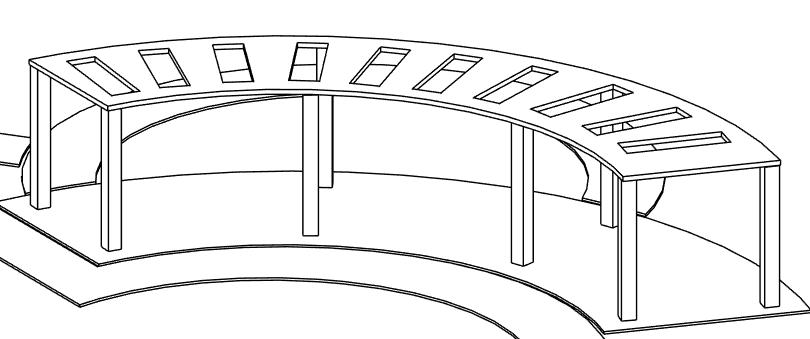

PROTECCIÓN DE LA RADIACIÓN SOLAR

Elementos de protección fijos que interceptan la radiación antes de que incida sobre las zonas de descanso o stands.

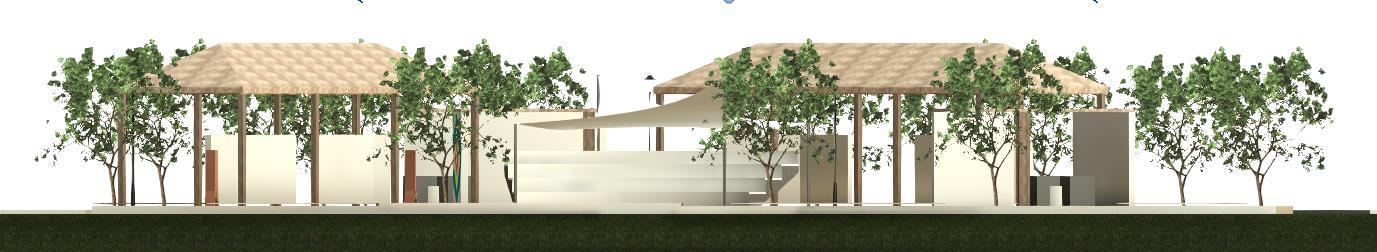

FACHADAS

ESTRATEGIAS BIOCLIMATICAS

VEGETACIÓN

La plantación de árboles y arbustos para proporcionar sombra y mejorar la estética además de reducir la temperatura.

FORMA Y ORIENTACIÓN

Se orienta la plaza para aprovechar la luz solar de manera eficiente, la dirección de los vientos y además se crean áreas sombreadas mediante pérgolas o toldos de manera estratégica

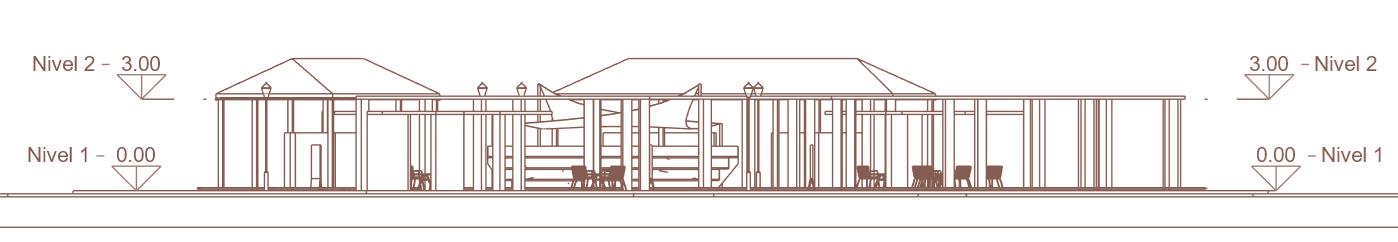

SECCIÓN A-A

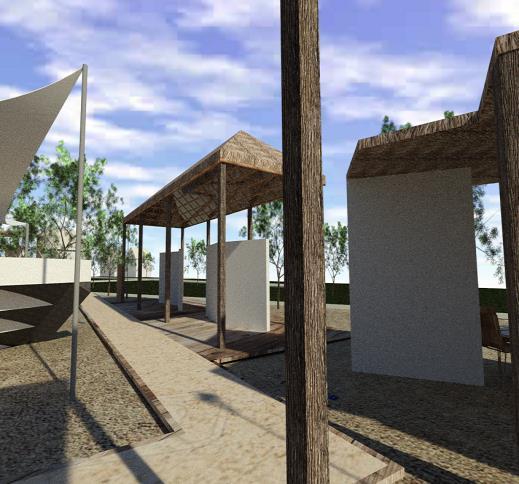

/ MATERIALIDAD

IZQUIERDA

SECCIÓN A-A

MATERIALES CON BAJA HUELLA DE CARBONO

POSTERIOR

Palma

Arena

Madera

Tablones de madera

Tela Tensada

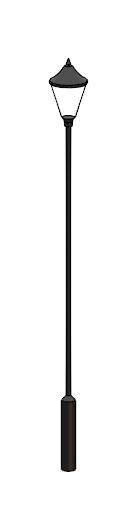

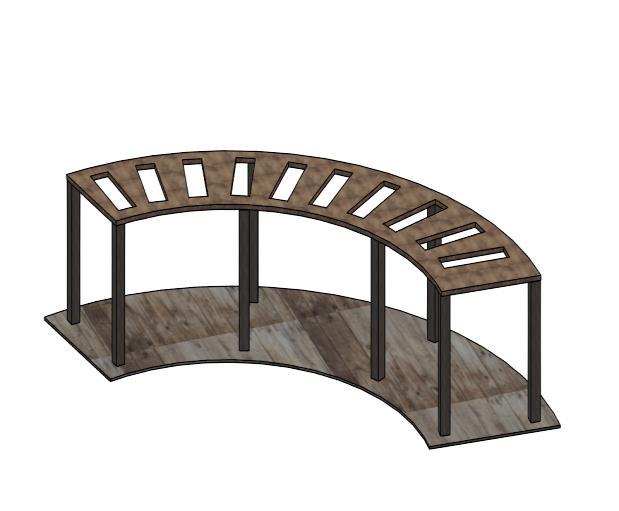

MOBILIARIO URBANO

Zonas de Información

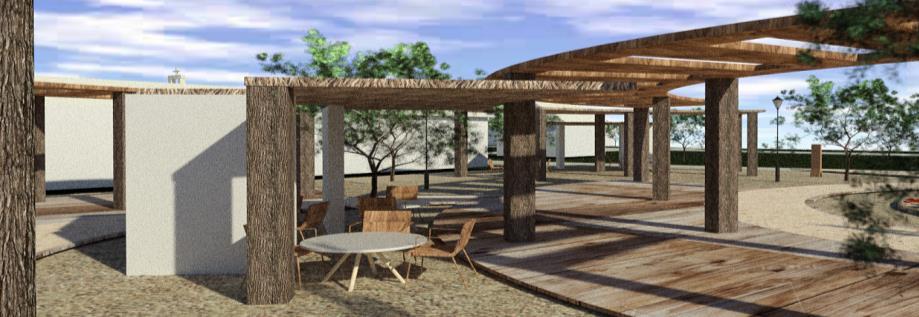

Zonas de Descanso

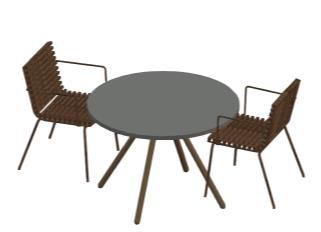

Mesas y Sillas

Zona Comercial

Zonas de Exposición

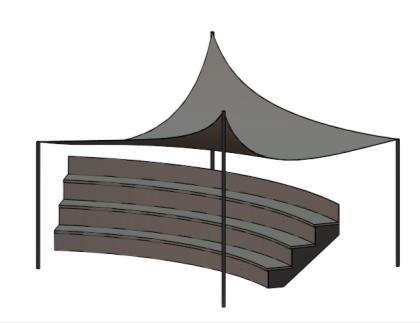

Gradas

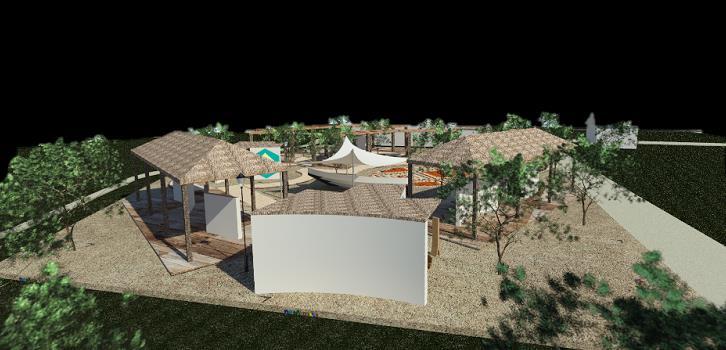

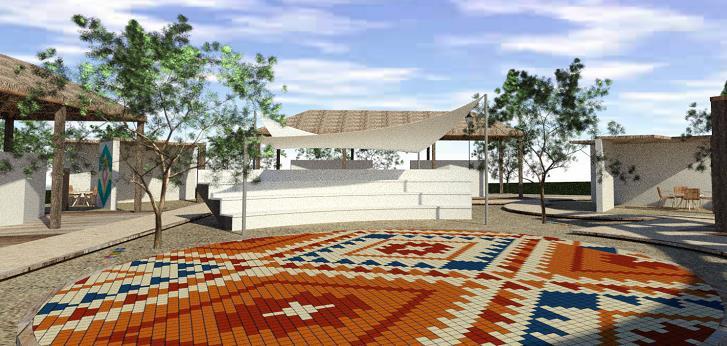

PLAZA GRANDE
