SALA DE EXPOSICIONES: MÁLAGA
PREGRADO: SEMESTRE I
TALLER MÁS URBANO, RURAL Y SOCIAL
PREGRADO: INTERSEMESTRAL
TREFILADORA: DEPOSITO EL RECURSO
PREGRADO: SEMESTRE VIII
DIGNIFICACIÓN DE LA VIVIENDA DE INTERÉS SOCIAL
PREGRADO: PROYECTO DE GRADO
PARQUE AMBIENTAL CORAZÓN DE PANCE
CONSORCIO ECO - GRUPO BAZZANI
REMODELACIÓN CASA 29
CTARQ ARQUITECTURA
PAG. 4
PAG. 10
PAG. 14
PAG. 18
PAG. 30
PAG. 38
SEMESTRE I

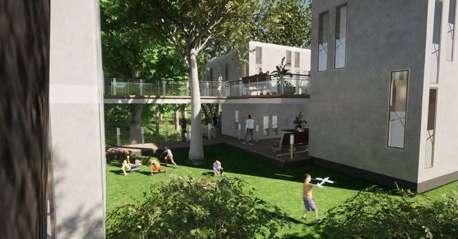

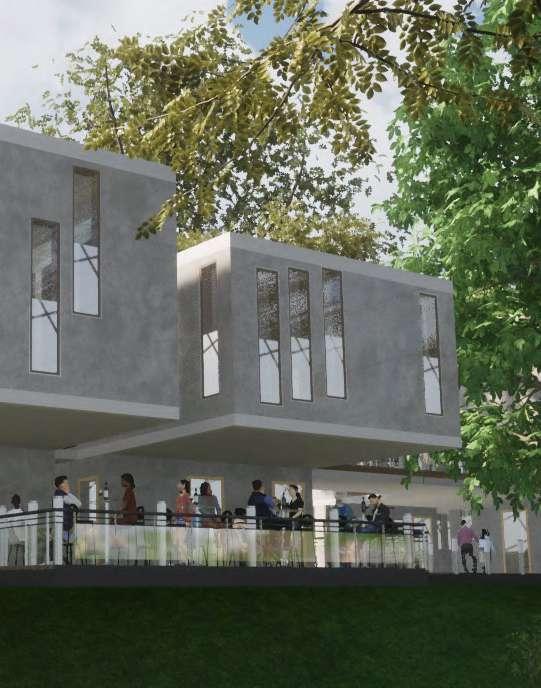

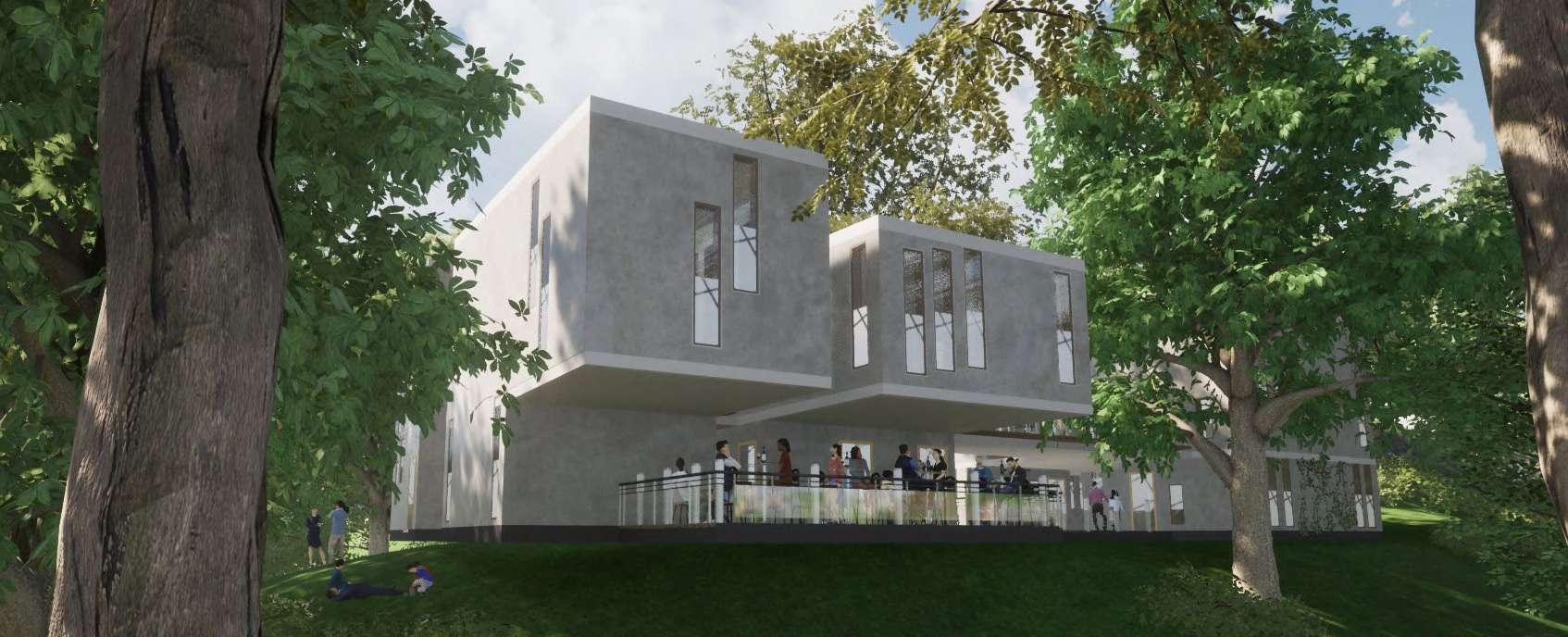

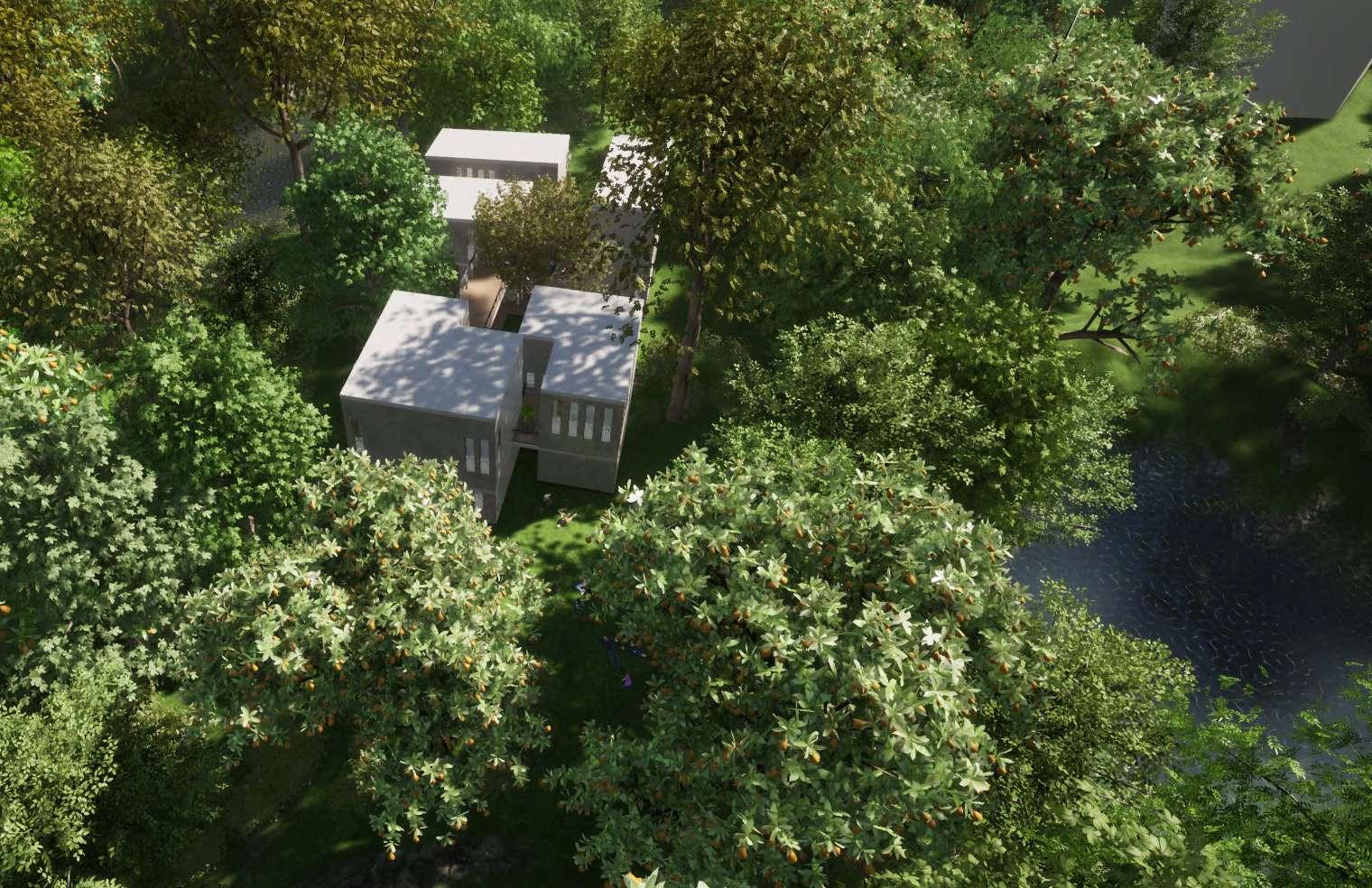

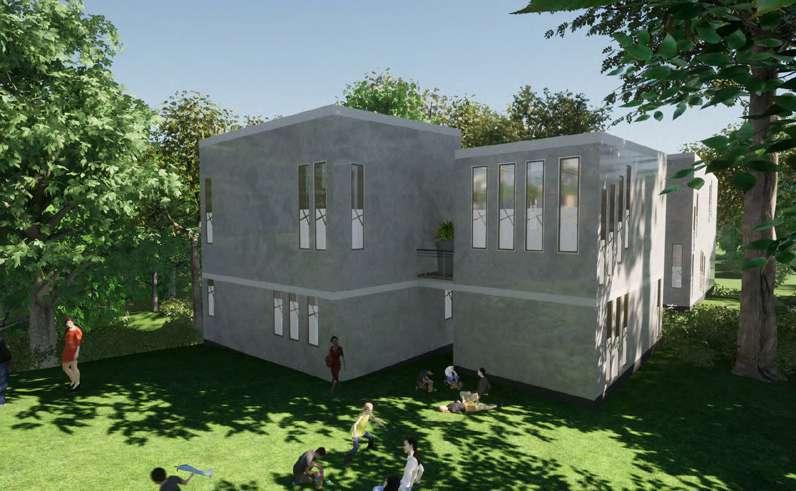

SALA DE EXPOSICIONES: MÁLAGA

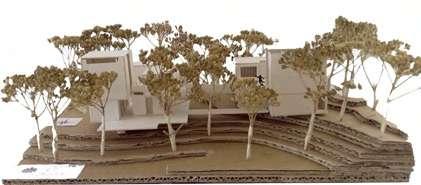

SE PLANTEA UNA FUSIÓN DE 5 VOLUMENES, ORGANIZADOS EN 2 CONJUNTOS QUE POSEEN DOS NIVELES CADA UNO. ESTOSASUVEZESTANUNIDOSPORUNPASOPEATONAL ELEVADO Y A NIVEL DEL PEATON(RECORRIDO PRINCIPAL) CONTIGUOS A LA FUENTE DE ABASTECIMIENTO HIDRICA DE LA UNIVERSIDAD: UN BRAZO/ DERIVACIÓN 4 DEL RIO PANCE Y DE UNA ZONA DE GUADUALES PARA GENERAR UNA RELACIÓN DIRECTA TANTO VISUAL COMO AUDITIVA Y FISICAMENTE CON LA NATURALEZA EXISTENTE.
SEMESTRE ACADÉMICO 2017-2
LOCALIZACIÓN
UBICADA AL SUR DE CALI, COMUNA 22
PONTIFICIA UNIVERSIDAD JAVERIANA CALI

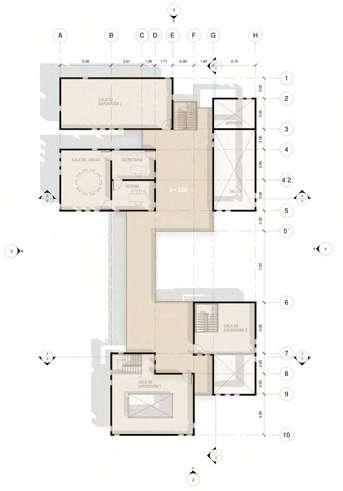

PLANTA PISO 2

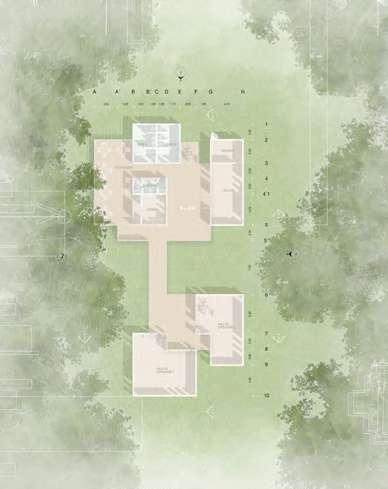

PLANTA PÚBLICA PISO 1
RECONOCIMIENTO

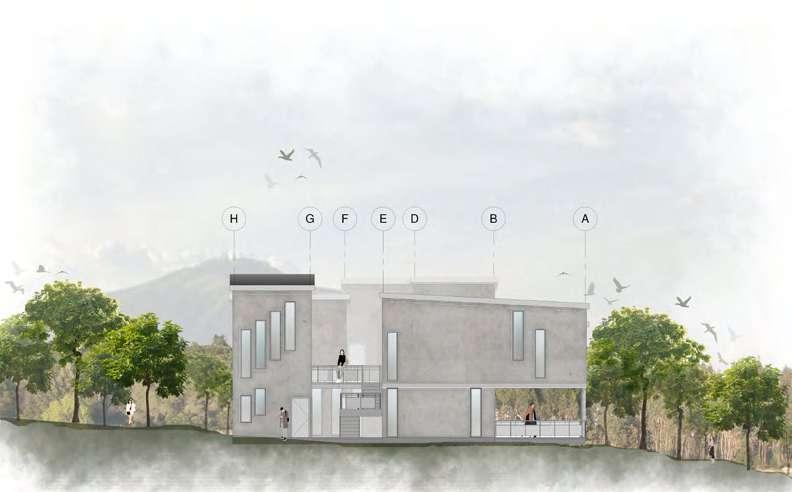

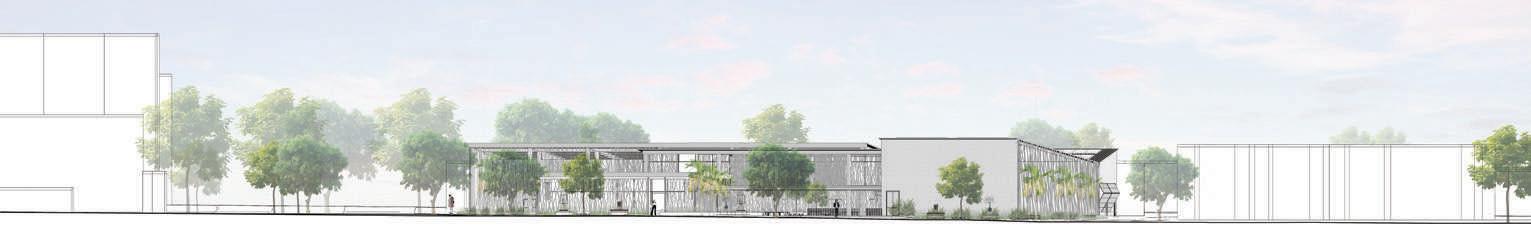

FACHADA NORTE
FACHADA OESTE

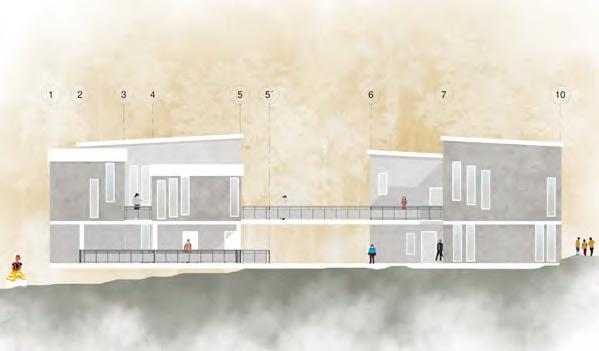

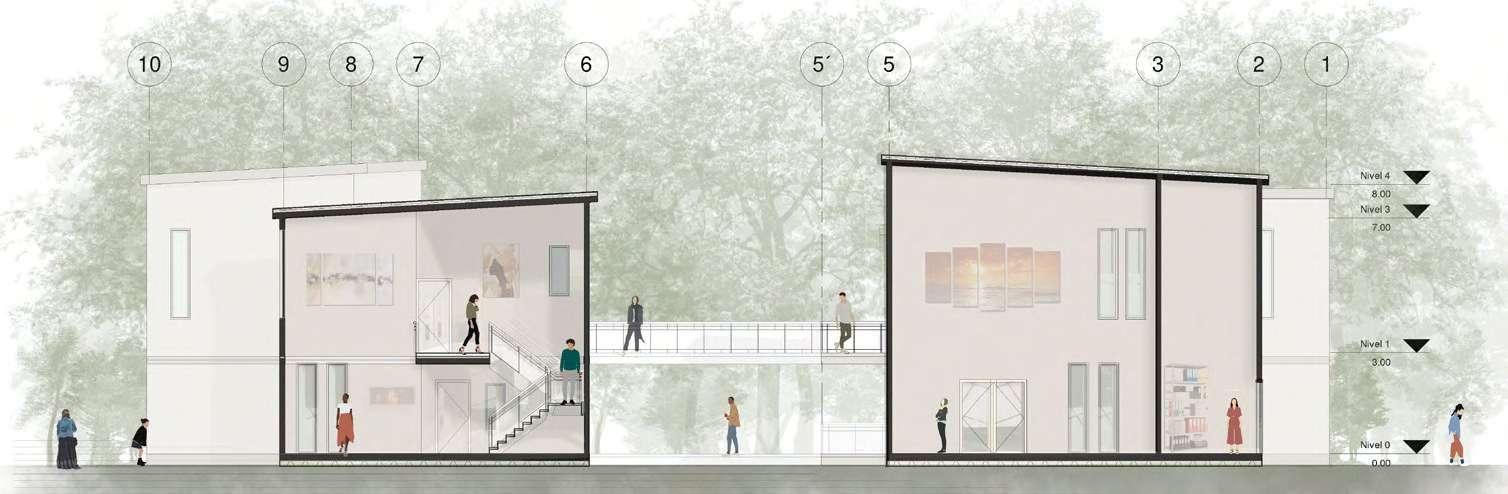

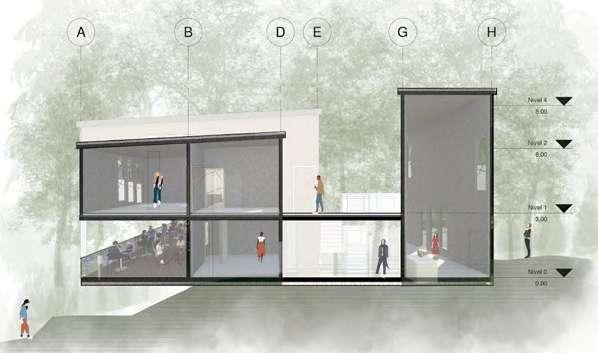

CORTE TRANSVERSAL C2
SE BASA EN UN CONCEPTO ABIERTO, CON EL FIN QUE EL USUARIO PUEDA DISFRUTAR
SIMULTANEAMENTE EL CONTEXTO NATURAL EXISTENTE Y LAS ACTIVIDADES DEL EDIFICIO. ADEMÁS, SE BUSCA REDUCIR EL IMPACTO
AMBIENTAL QUE SE PUEDA GENERAR, A TRAVES DE ESTRATEGIAS PASIVAS AMBIENTALES COMO EL APROVECHAMIENTO DE LA LUZ NATURAL, REDUCIR
LA TEMPERATURA AL INTERIOR MEDIANTE EL MATERIAL DE SUS MUROS Y LOGRAR GENERAR
UNA VENTILACIÓN NATURAL Y CRUZADA EN EL PROYECTO.
SEMESTRE VIII

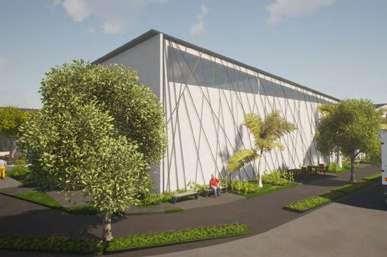

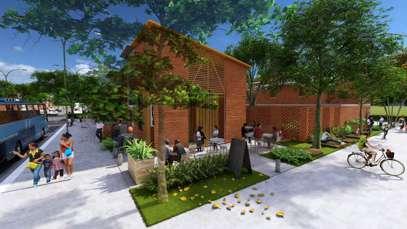

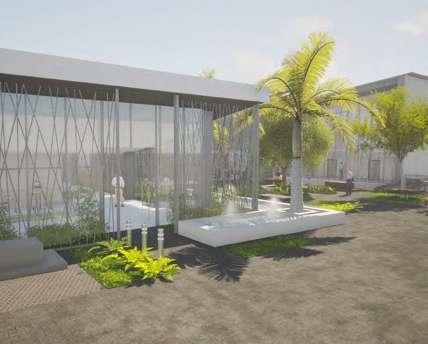

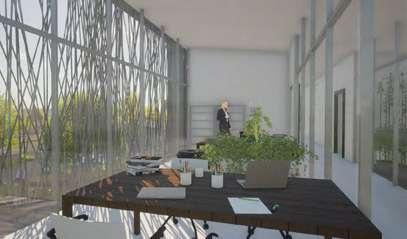

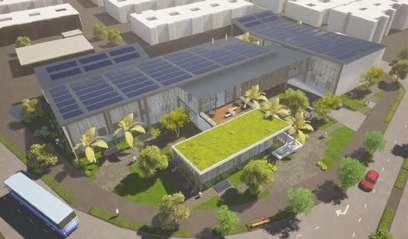

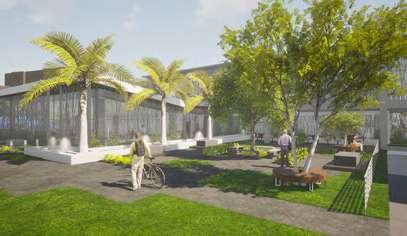

TREFILADORA DE ALAMBRE: DEPOSITO EL RECURSO
ESTE PROYECTO BUSCA DAR A CONOCER LA FÁBRICACIÓN DEL ALAMBRE Y SUS USOS, A TRAVÉS DE UNA EXPERIENCIA DIRECTA DEL USUARIO CON EL DISEÑO DE LA FACHADA Y ELEMENTOS RESULTANTES DEL TRABAJO CON ALAMBRE UBICADOS EN EL ESPACIO PÚ-
BLICO, CON EL FIN DE INVOLUCRAR A LA COMUNIDAD Y CONSOLIDAR LA INTERSECCIÓN
VIAL EN QUE SE ENCUENTRA, TENIENDO EN CUENTA EL RESPETO POR LA VEGETACIÓN EXISTENTE E IMPLEMENTACIÓN DE NUEVA VEGETACIÓN AL INTERIOR Y EXTERIOR DEL EDIFICIO.
SEMESTRE ACADÉMICO 2021-1

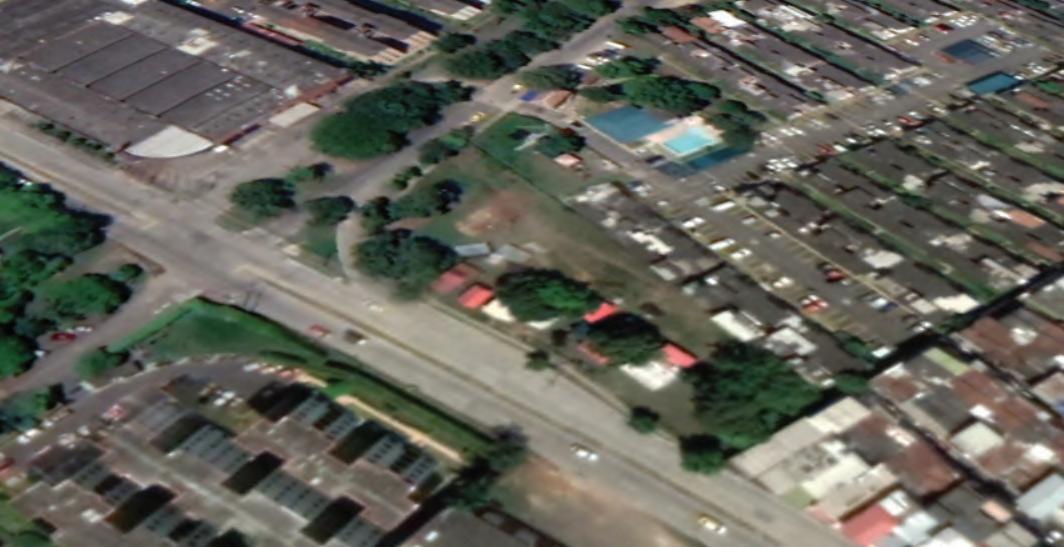

LOCALIZACIÓN
UBICADA AL NORTE DE CALI, COMUNA 6
BARRIO VILLA DEL PRADO-EL GUABITO
Despacho camiones
Entrada camiones
Proceso de la trefilación del alambre: Layaout

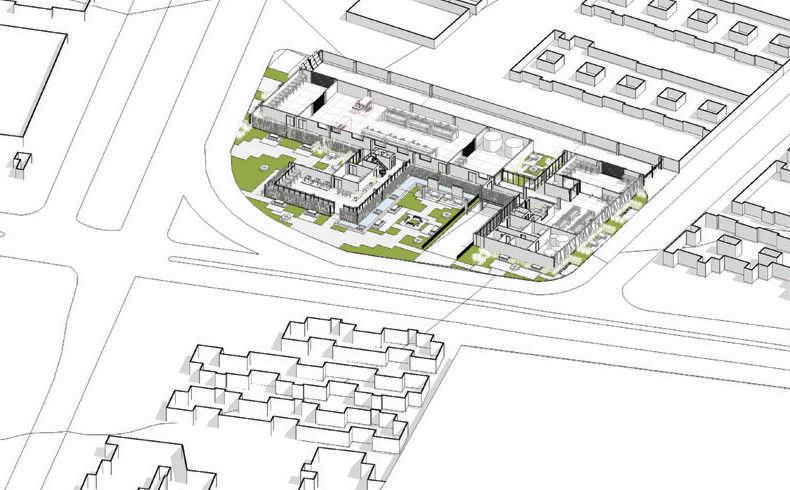

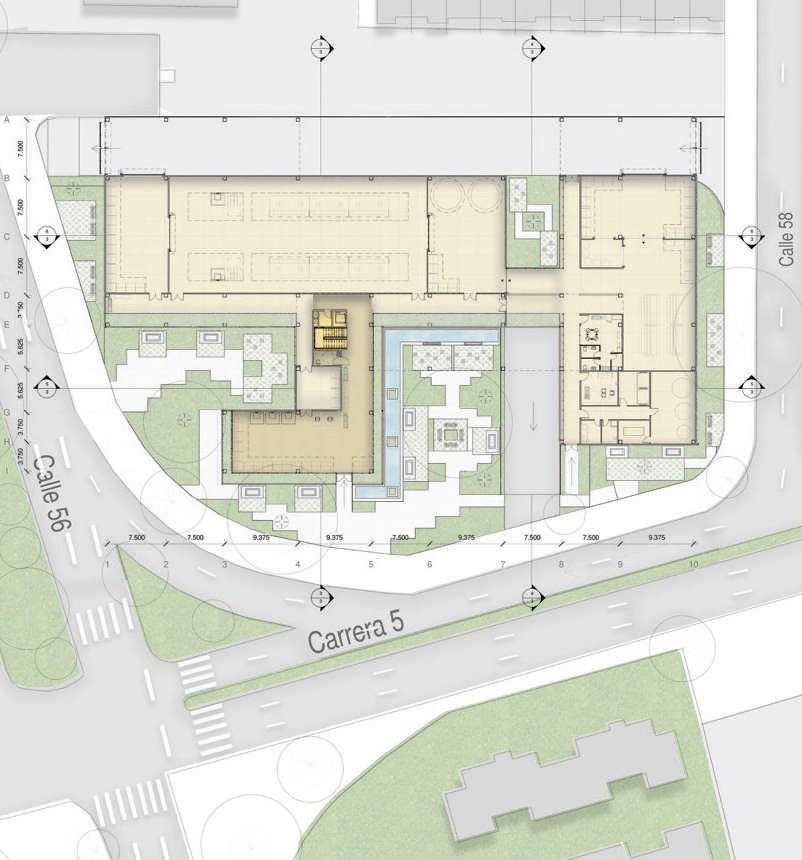

PLANTA PÚBLICA PISO 1
AXONOMETRÍA ESTRUCTURAL
Control a toda la zona de planta/ producción (cuenta con doble altura) desde el piso 2: zona de administración

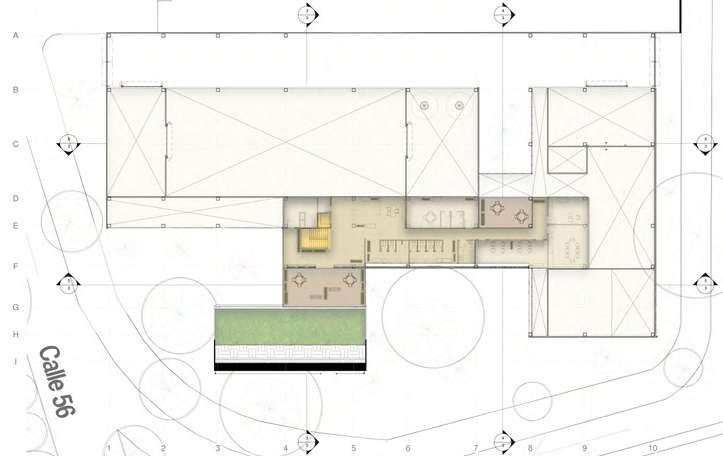

PLANTA PISO 2
Cubierta:
Cubierta
Vigas
Cerramiento
Cerramiento
Viga
SEMESTRE IX: PROYECTO DE GRADO

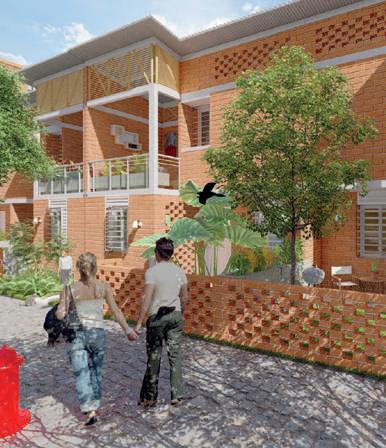

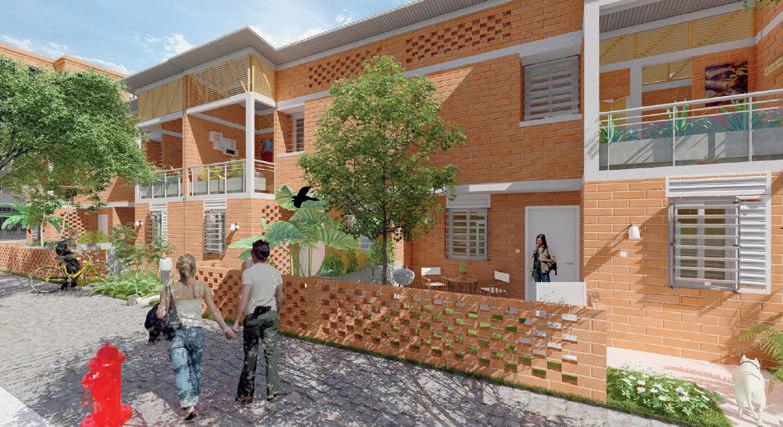

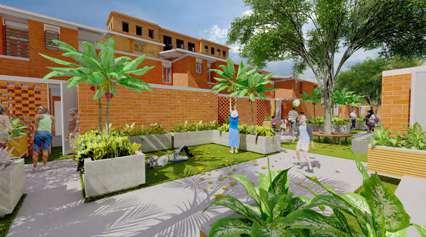

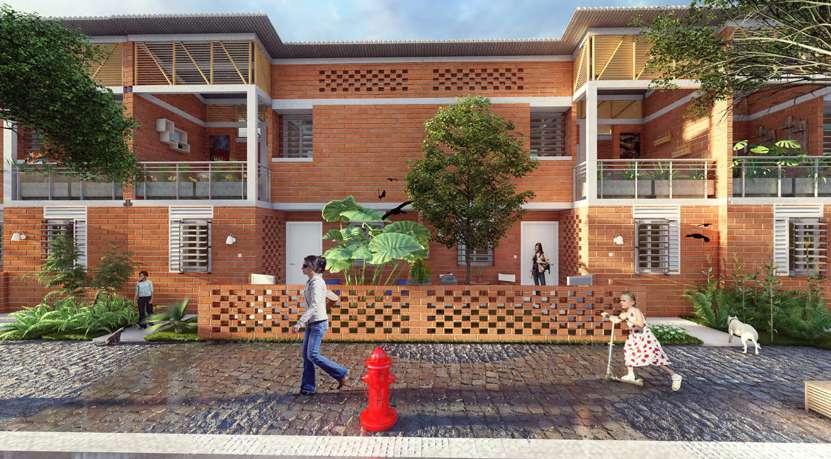

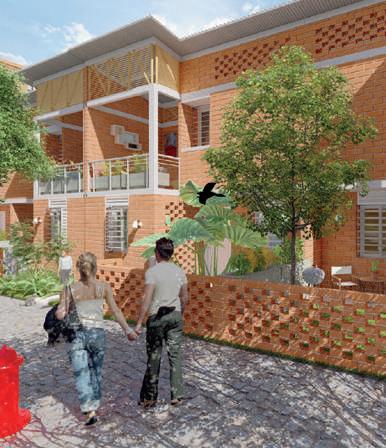

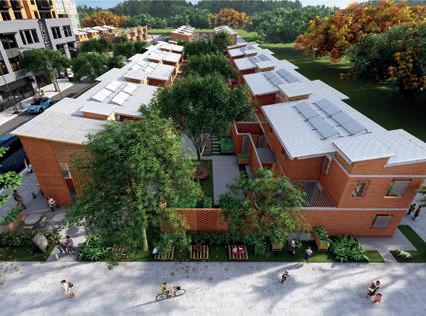

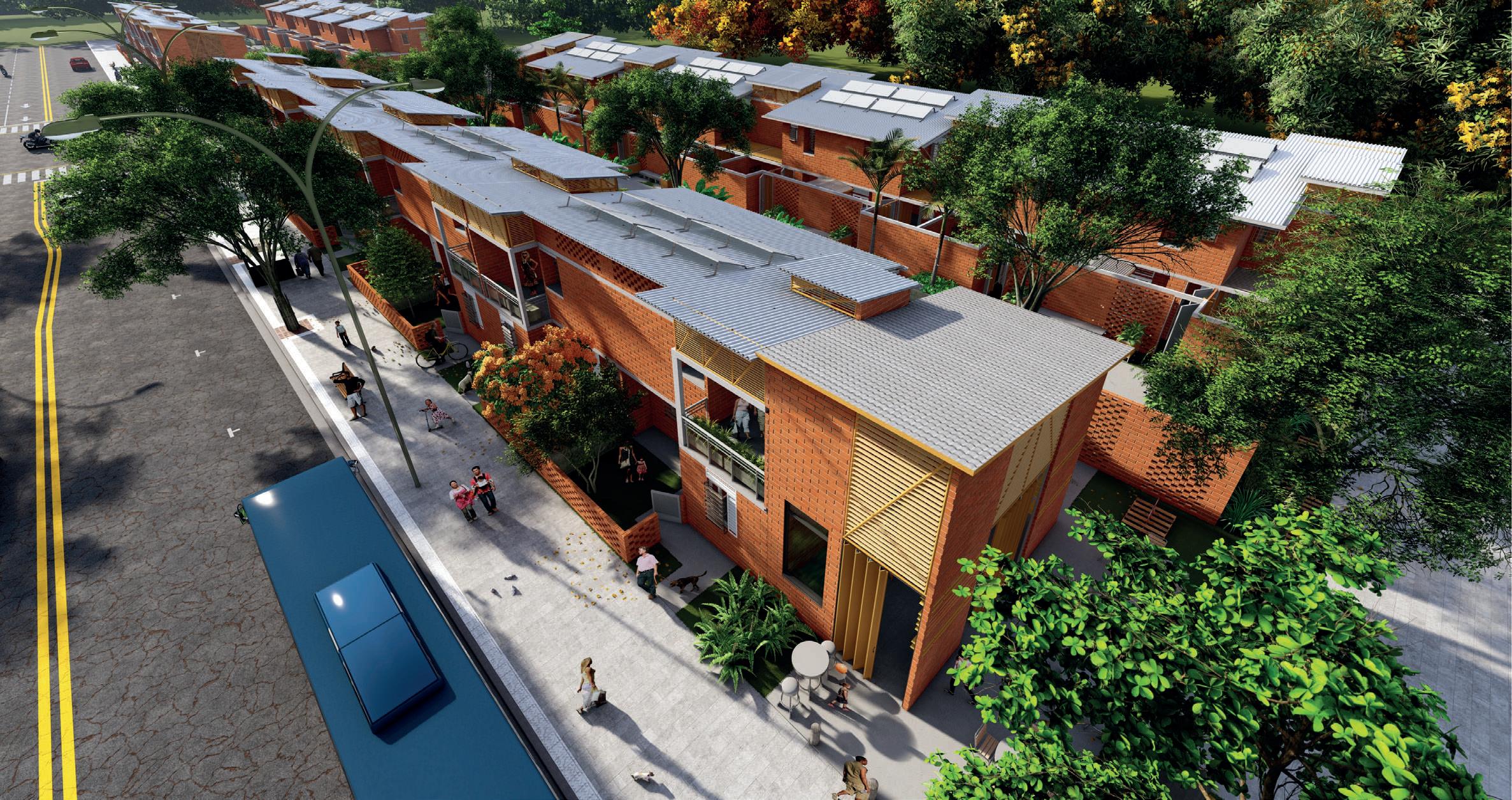

PROPUESTA ARQUITECTÓNICA DE DISEÑO DIGNIFICADOR EN VIVIENDA DE INTERÉS SOCIAL

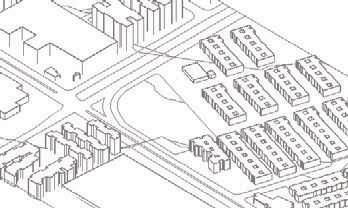

3°25′00″N 76°31′00″O Tiene un perímetro de 8024.50 m y un área de 1081.192.33 m²
�
Deporte Tuluá, 2021), y es donde se concentran la mayor parte de proyectos de vivienda de interés social del municipio.
tamento. Es un motor comercial, demográfico, cultural, industrial, financiero y agropecuario.
ortogonales pero en diferentes direcciones.
ortogonales pero en diferentes direcciones.
(principalmente residentes del sector.)
(principalmente residentes del sector.)
DESARROLLAR UNA PROPUESTA DE DISEÑO DE VIVIVIENDA DE INTERÉS SOCIAL BASADA EN LA MANERA DE HABITAR LOS ESPACIOS, LAS NECESIDADES DE LOS USUARIOS Y LA SOSTENIBILIDAD PARA RECUPERAR LA DIGNIDAD Y LA CALIDAD DE VIDA EN LA VIVIENDA. A TRAVES DE ESTOS PRINCIPIOS: - RELACIONES INTERIORES Y EXTERIORES - PROGRESIVIDAD/ CAPACIDAD DE AMPLIA CIÓN - FLEXIBILIDAD EN LOS ESPACIOS - OPCIÓN DE PRODUCTIVIDAD - SOSTENIBILIDAD TANTO DE LA VIVIENDA COMO DEL USUARIO - CONFORT TÉRMICO
SEMESTRE ACADÉMICO 2021-2 Y 2022-1
ña población (pequeño radio de influencia).
ortogonales pero en diferentes direcciones.
todo su perimetro.
BARRIO FARFÁN UBICADA AL ESTE DE TULUÁ, COMUNA 7
(principalmente residentes del sector.)

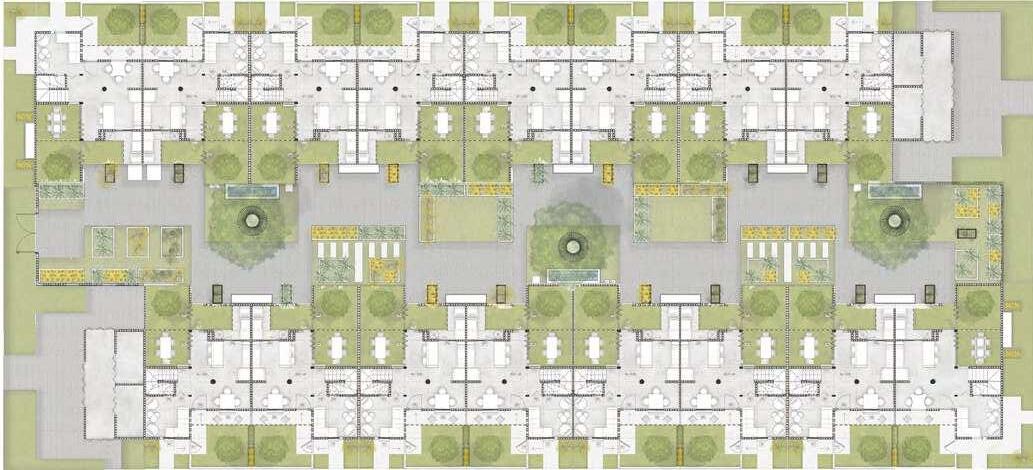

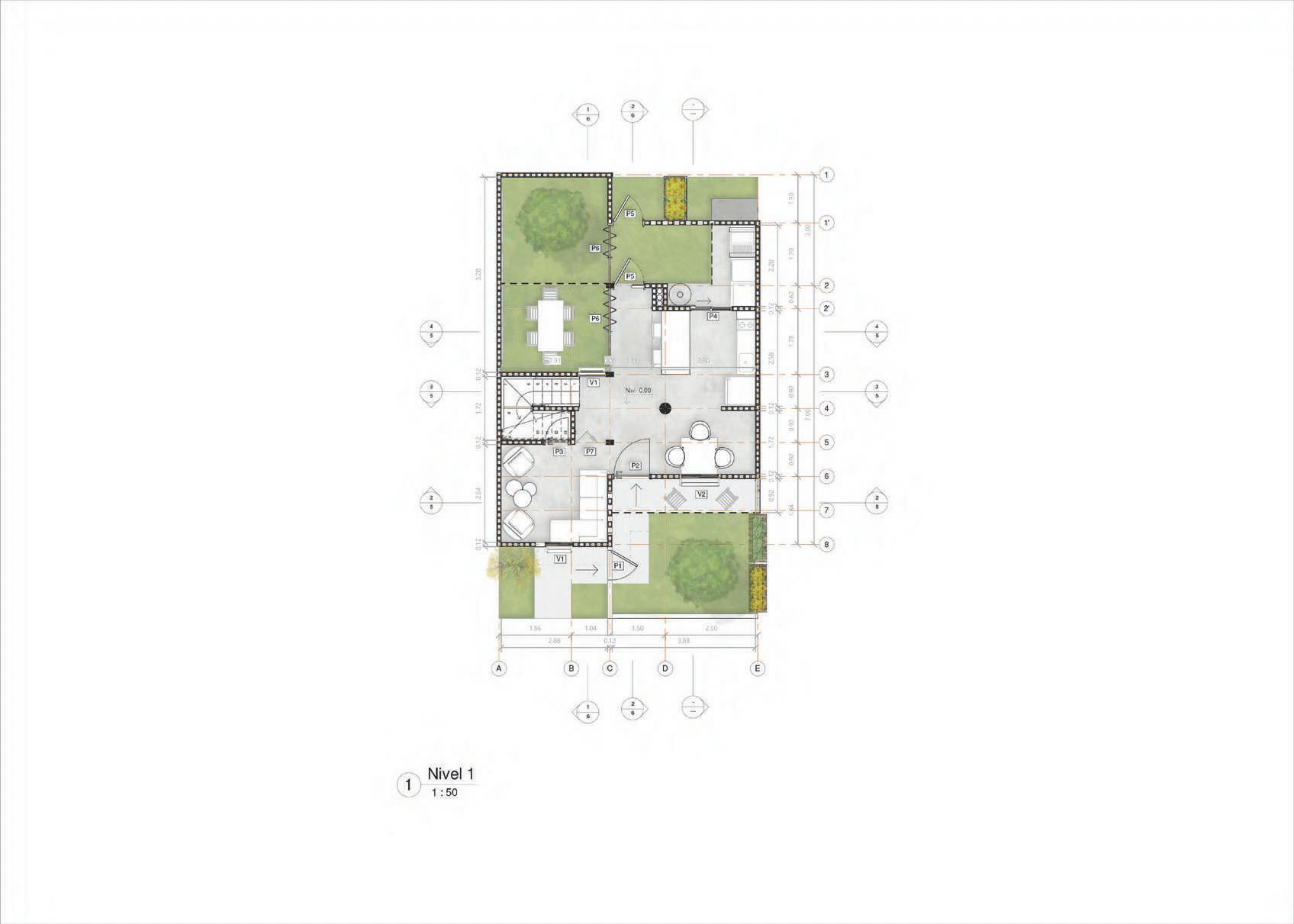

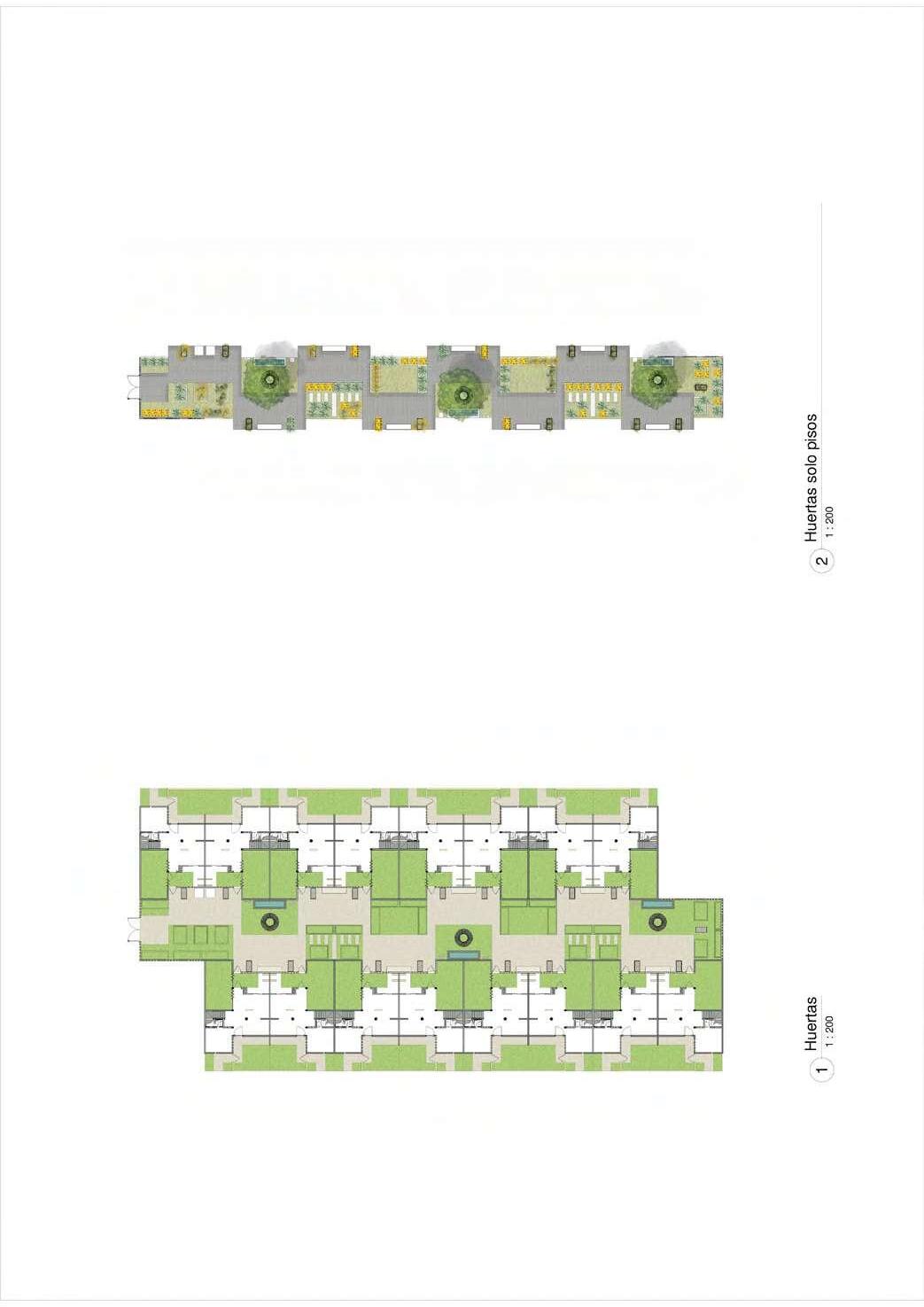

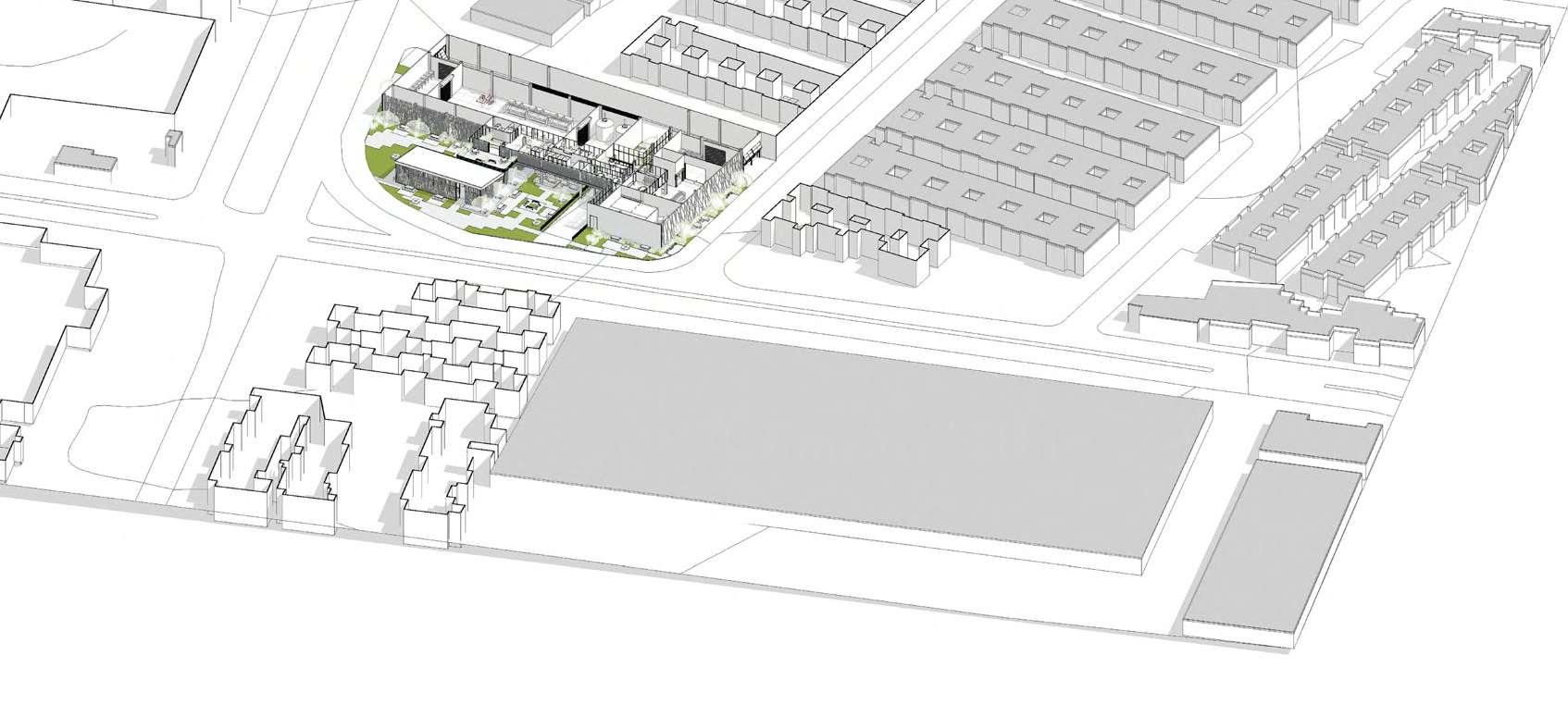

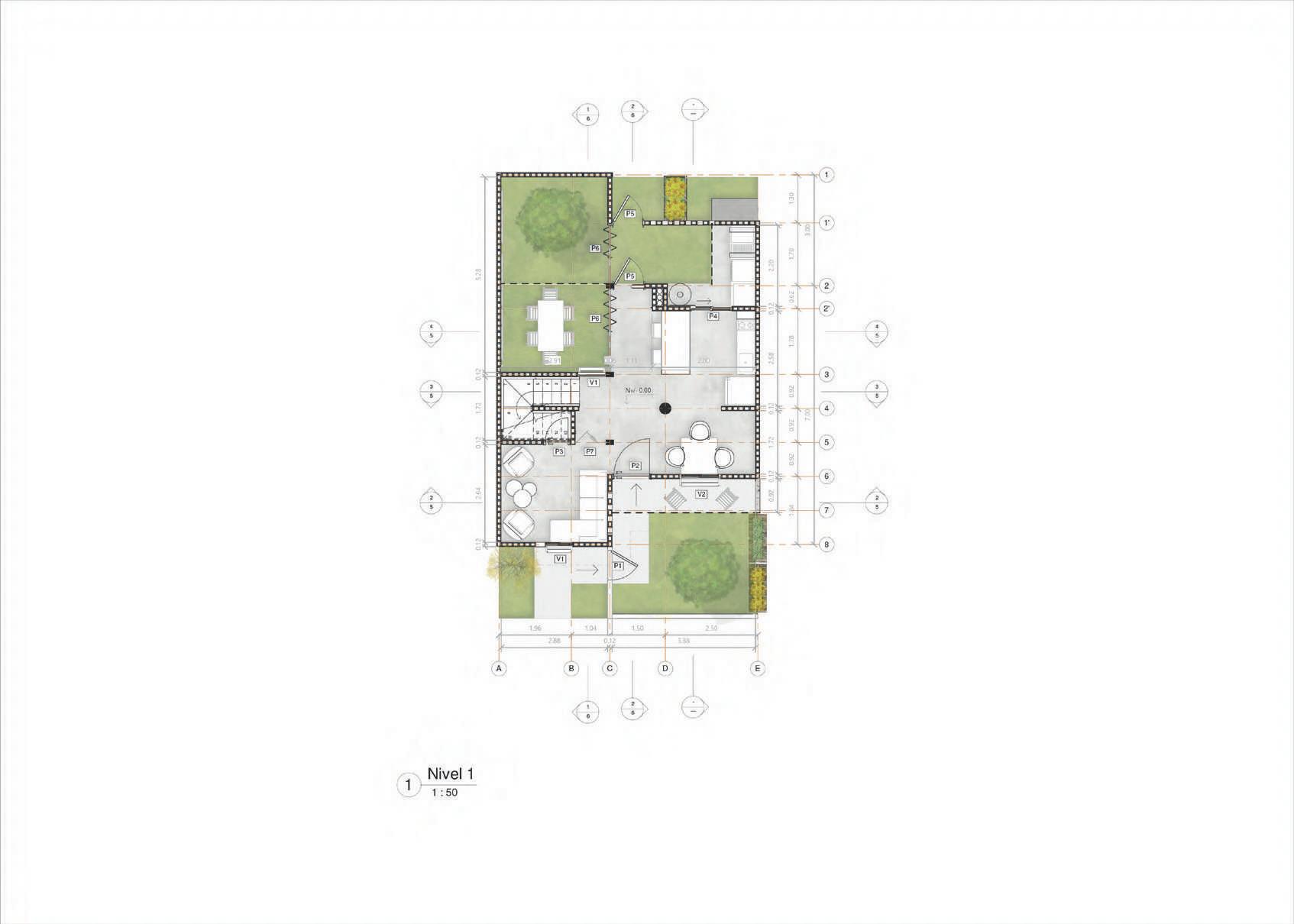

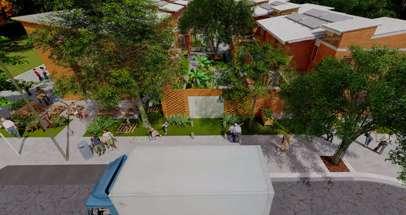

PLANTA PÚBLICA PISO 1 AGRUPACIÓN MANZANA

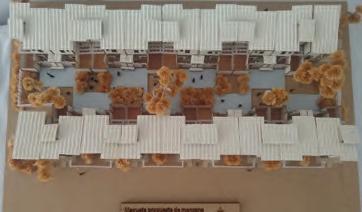

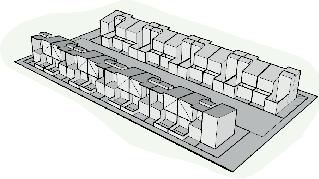

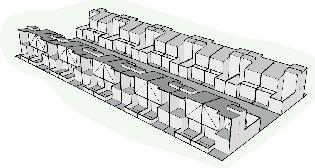

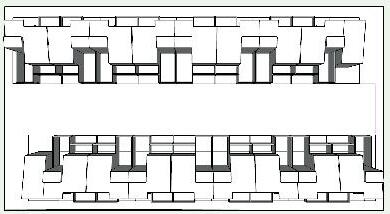

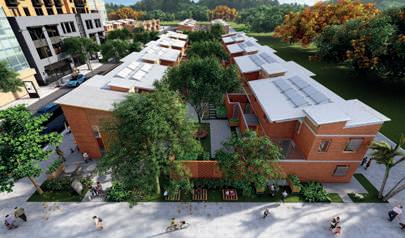

POSIBLES AGRUPACIONES DE LA PROPUESTA DE MANZANA

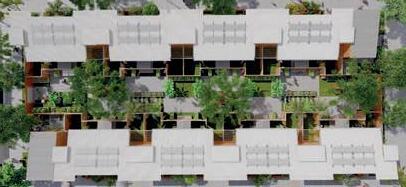

DISTRIBUCIÓN CALLE INTERIOR

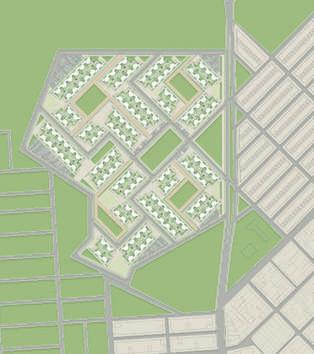

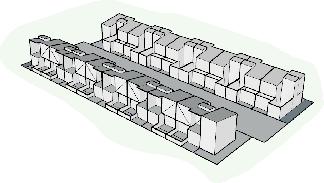

PROPUESTA DE AGRUPACIONES EN LOTE IRREGULAR
Reciclaje de agua lluvia recogida en los barriles.
Estructura adicional para ubicar los barriles con una altura mayor.
Estructura adicional para evitar los mosquitos en los barriles (angeo).

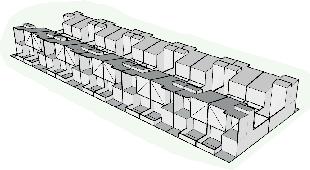

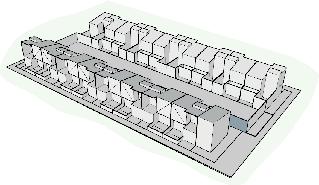

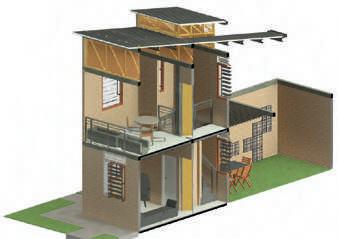

ESTRATEGIAS VOLUMÉTRICAS
3D DISTRIBUCIÓN ÁREAS
CORTE LONGITUDINAL 1
CORTE TRANSVERSAL 2
PRODUCTIVIDAD DE LA VIVIENDA
CORTE LONGITUDINAL 2
CORTE BIOCLIMÁTICO
GRÁFICO 3D ESTRUCTURAL
ESTRATEGIAS PARA DISMINUIR LA TEMPERATURA INTERNA

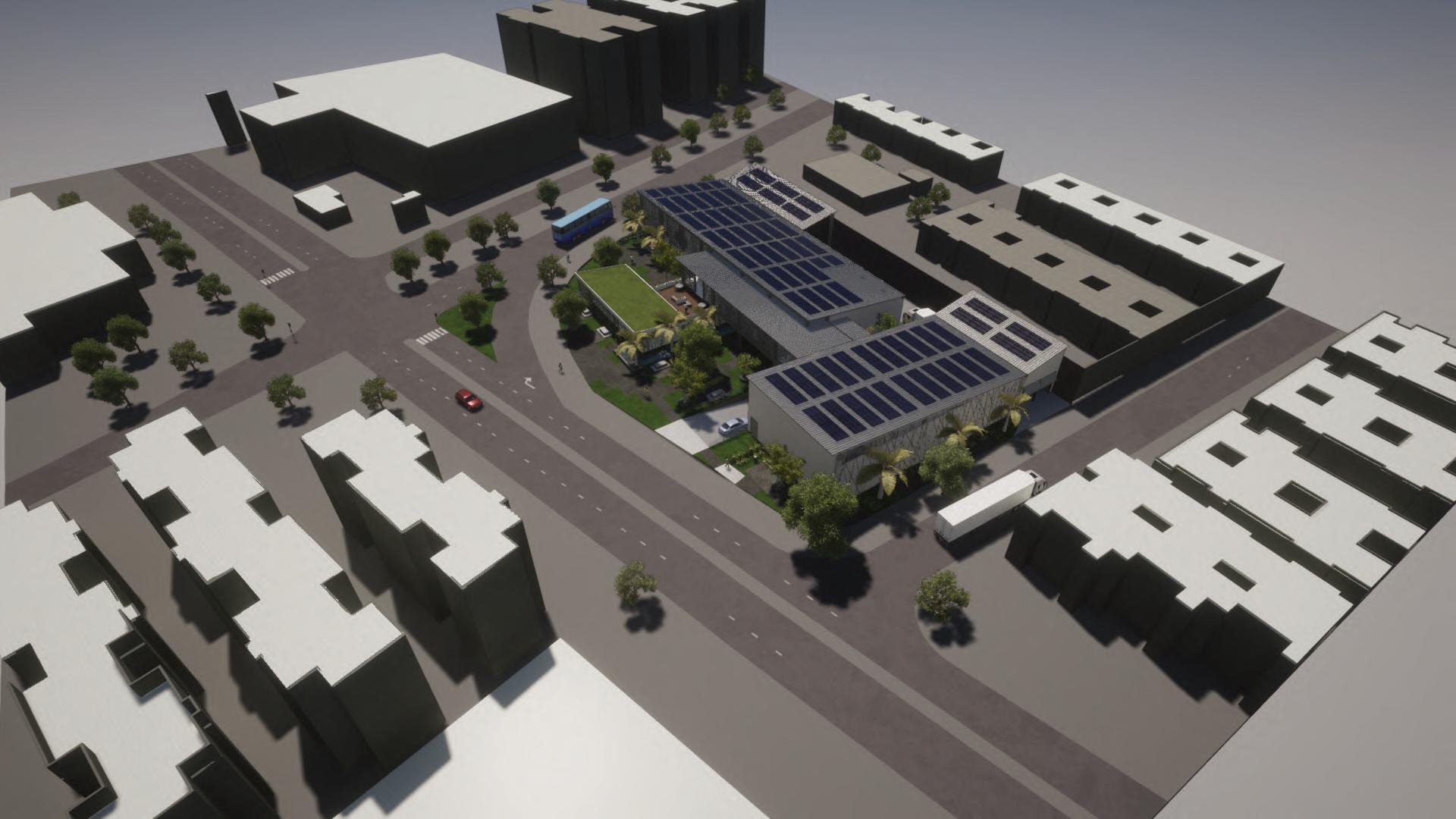

IMPLEMENTACIÓN DE PANELES SOLARES

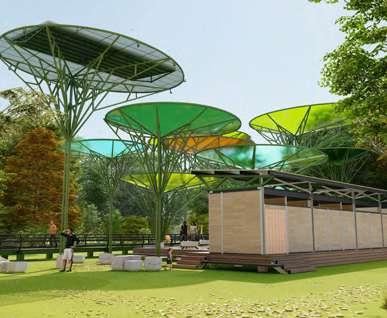

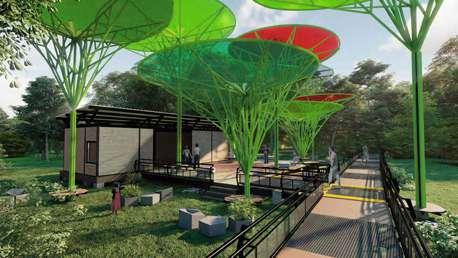

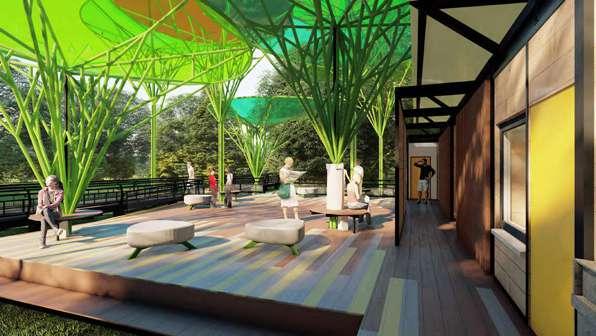

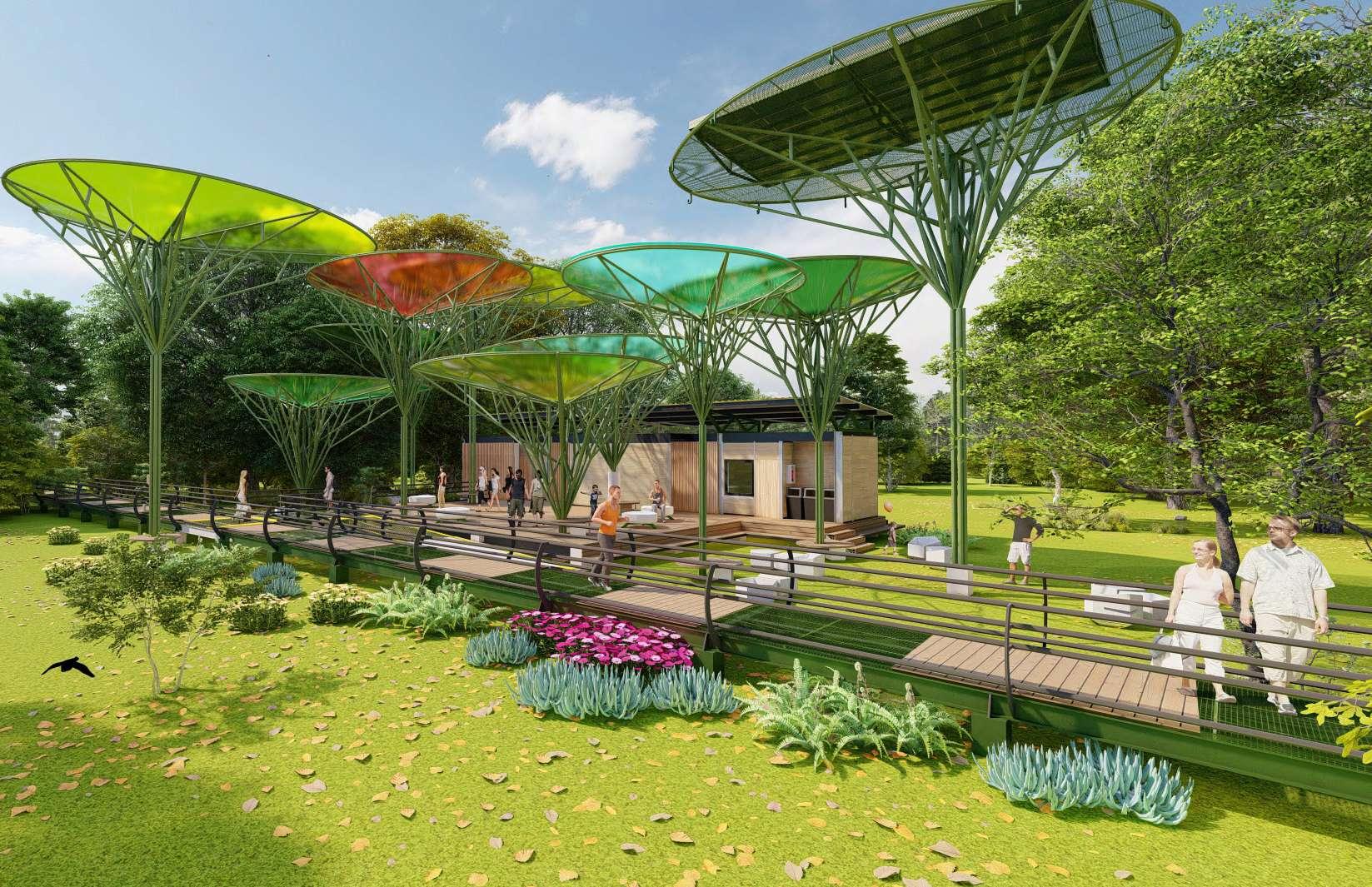

PARQUE AMBIENTAL CORAZÓN DE PANCE
PARTICIPACIÓN EN DETALLES CONSTRUCTIVOS Y RENDERS
ES UN ESPACIO NATURAL Y RECREATIVO DESTINADO COMO UN EJE VERDE QUE PROTEJA Y GENERE UNA RELACIÓN ENTRE EL USUARIO Y LA NATURALEZA DE UNO DE LOS 7 RIOS DE LA CIUDAD DE CALI. ADEMÁS PROPORCIONA UNA BARRERA PARA LA EXPANSION URBANA REDUCIENDO LOS FUTUROS RIESGOS A UNO DE LOS PULMONES VERDES DE LA CIUDAD.
EN ESTE PROYECTO APORTÉ EN EL MODELADO BIM (REVIT) DE ALGUNAS ESTACIONES A LO LARGO DEL SENDERO PROPUESTO, EN SUS DETALLES CONSTRUCTIVOS Y ALGUNAS DESICIONES DE DISEÑO DE ESTAS. TAMBIÉN ELABORE RENDERS DE DICHAS ESTACIONES (LUMION)
FINALES DEL 2022 E INICIO DEL 2023
DETALLE DE MATERIALES
Código Descripción
LISTADO DE ESPECIFICACIÓNES
PI1 Rejilla de 2.50*2.50m TIPO A (2cm*2cm* h:5cm) en Acero ASTM A-36 en color negro
PI2 Tabla plástica woodpecker ref wpso2-160x20mm color chocolate
Sendero
Zona social, baños, enfermeria, cuarto técnico y tienda
Piso en grava/ triturado 3/4 pulgada en escala de grises PI4
PI5 Rejilla de 2.50*2.50m TIPO A (2cm*2cm* h:2cm) en Acero ASTM A-36 en color negro
Franja en parte trasera del proyecto
Baños de damas, caballeros y tramo acceso
PI8 Tabla plástica woodpecker ref wpso2-160x20mm color gris Zona social
PI9 Tabla plástica woodpecker ref wpso2-160x20mm color amarillo Zona social
CM1 Liston aligerado ecowood con acabado en mader de 6 *4cm color teka
MU1
MU2
Muro en madera plástica mu-2 woodpecker
Muro de drywall con referencia al modulo y acabado en pintura blanca (espesor: 8cm) y soportes metalicos tipo C de 4*3cm
Elemento decorativo en fachada de baños de damas, caballeros y enfermeria
Muros divisorios no estructurales que no soportan cargas propias de un elemento anclado
Muros destinados a soportar cargas de aparatos hidrosanitarios con refuerzos estructurales extras
M11 Divisiones de baño en acero inoxidable satinado cantiliverBaños de damas y caballeros
Meson en concreto pulido a la vista M8 Baños de damas, caballeros, PMT Y enfermeria CM2
Bancas en Tabla plástica woodpecker ref wpso2-160x20mm color chocolate (incluye estructura mano de obra y demás accesorios para su debida instalación.)
Teja tipo sandwich termoacustica de poliruetano y lamina en acero galvanizado con acabado en color blanco
Cubierta en policarbonato con apariencia traslucida en color lime, green, empire y softlite yellow
Parte inferior de las estructuras para las cubiertas tapando la bajante de estas
Estructura para los elementos propuestos "tipo sombrillas" para la cubierta
Espacio construido que alberga baños, enfermeria, tienda, deposito, cuartos tecnicos y punto de reciclaje
Elementos propuestos "tipo sombrillas" para la cubierta

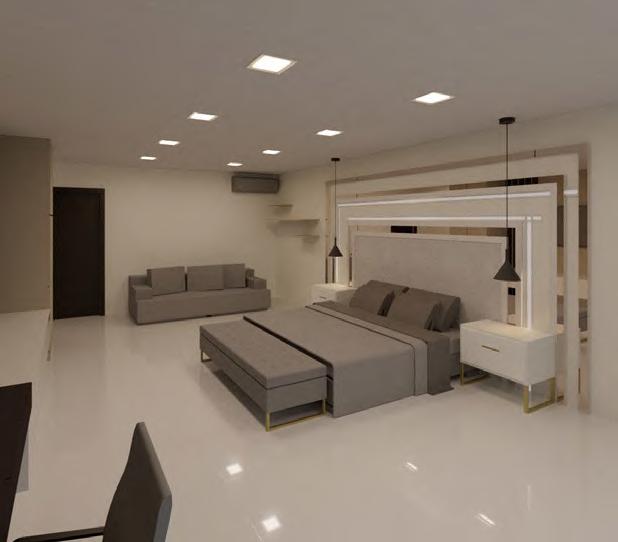

REMODELACIÓN CASA 29
PARTICIPACIÓN EN DISEÑO Y ACOMPAÑAMIENTO DE OBRA

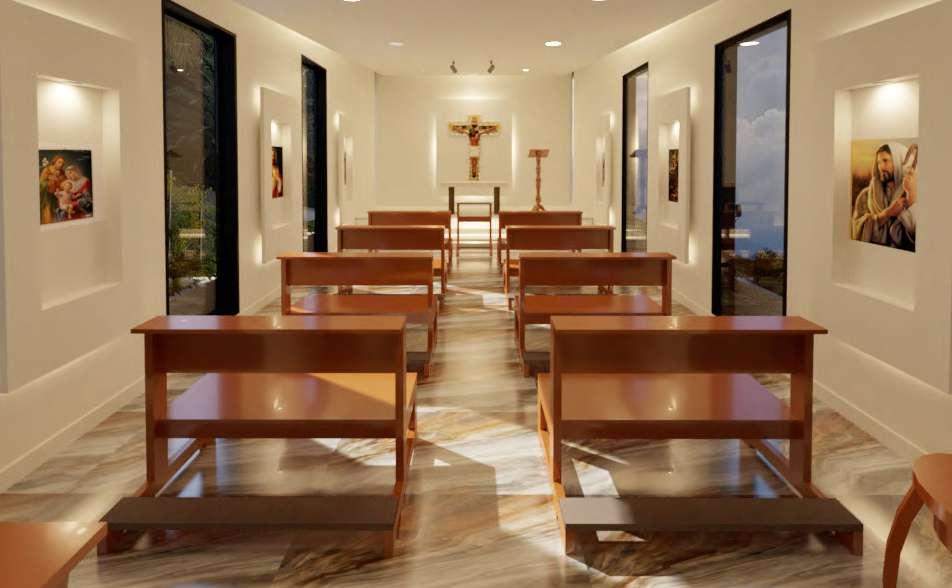

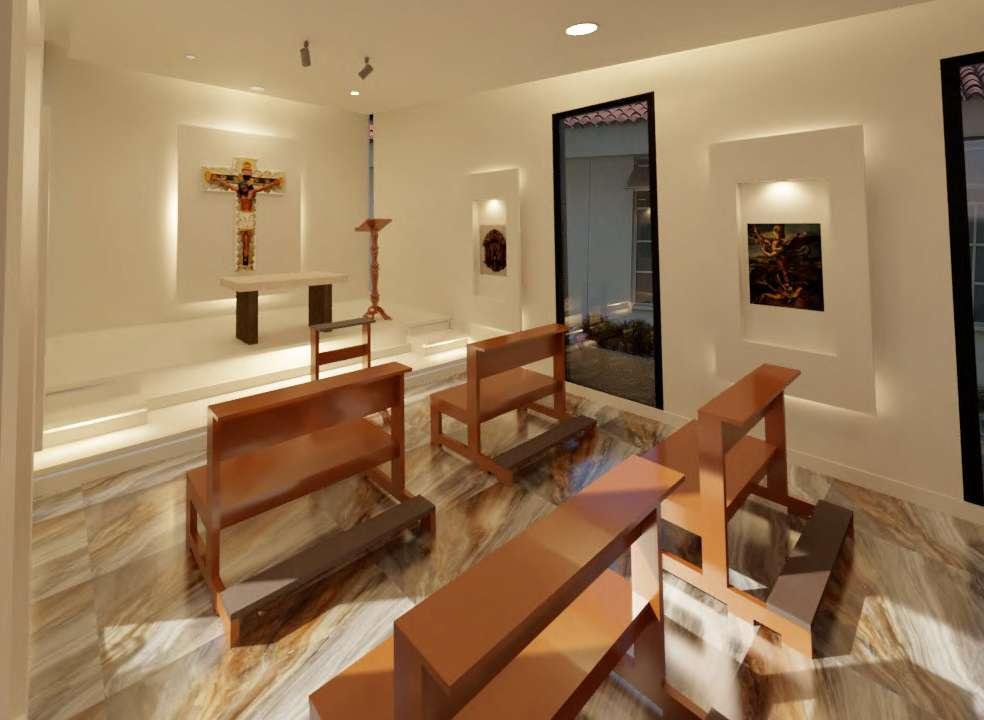

CAPILLA

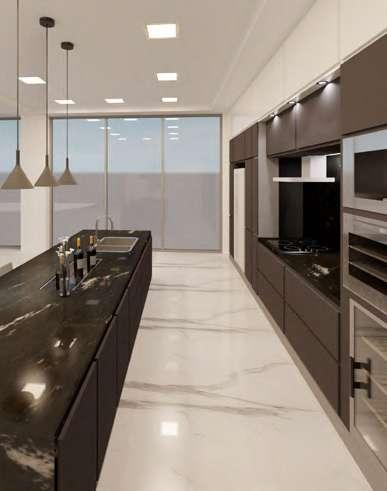

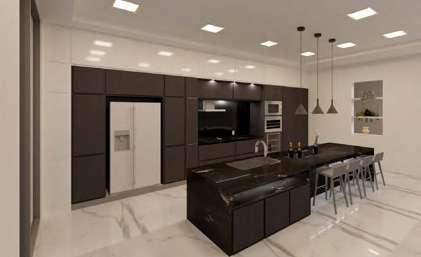

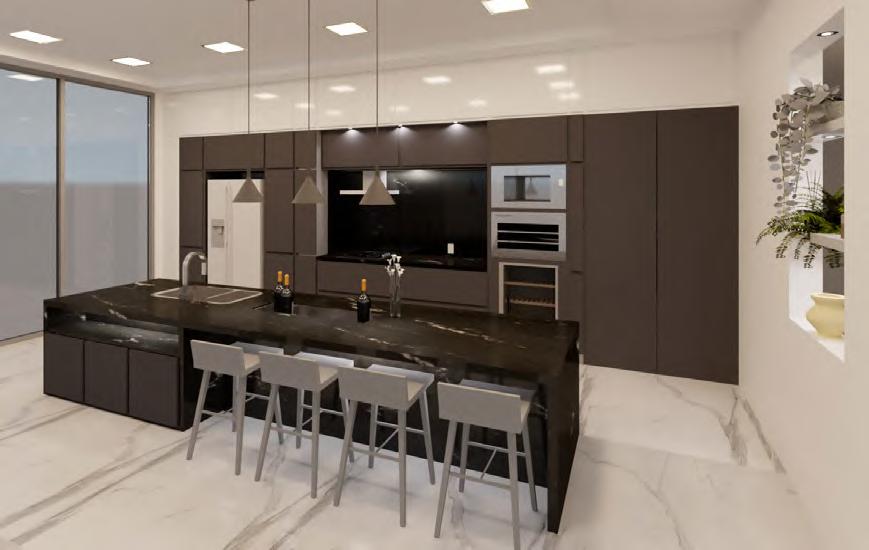

COCINA

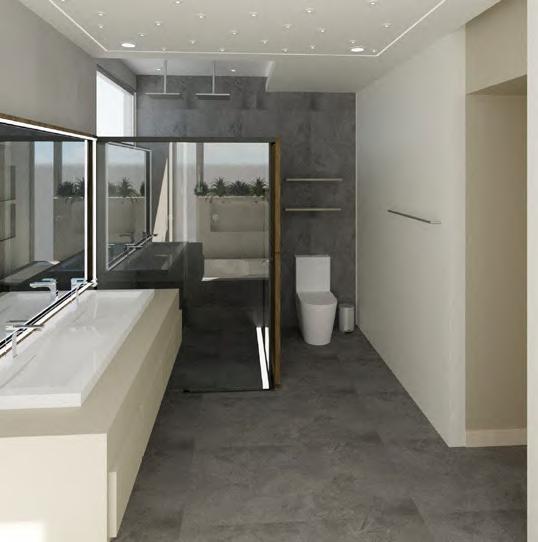

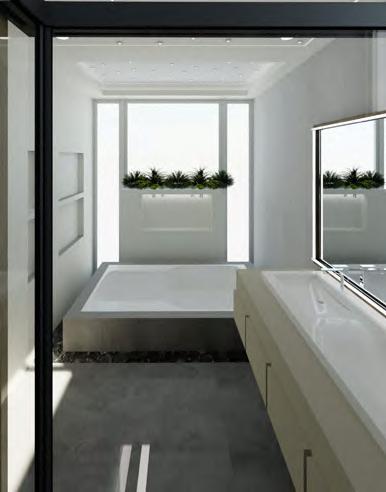

BAÑO HABIRACIÓN PRINCIPAL

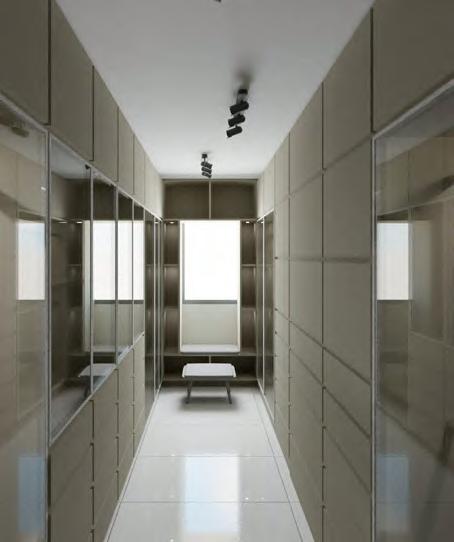

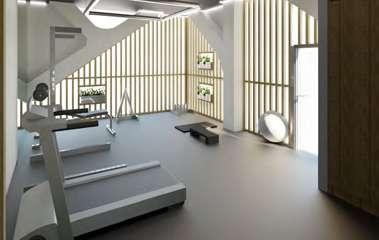

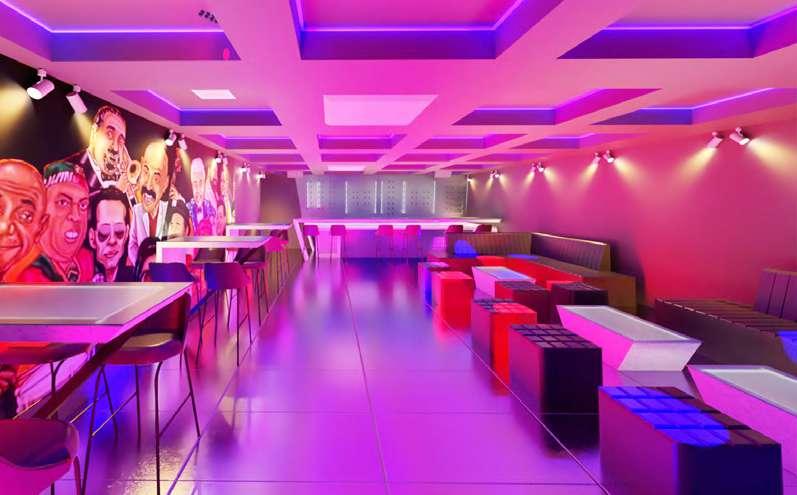

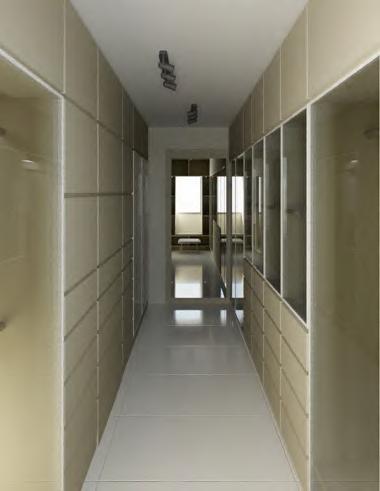

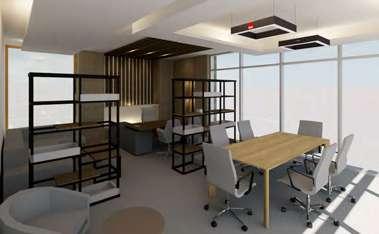

PROYECTO DESTINADO A LA REMODELACIÓN DE UNA CASA UBICADA EN LA ZONA SUR DE LA CIUDAD. COLABORÉ EN EL DISEÑO, ELECCIÓN DE ACABADOS Y MATERIALES, Y EN LA RENDERIZACIÓN DE ESTOS ESPACIOS, TALES COMO: LA COCINA, EL BAÑO Y EL VESTIER DE LA HABITACIÓN PRINCIPAL, OFICINA, HABITACIÓN PRINCIPAL, DISCOTECA, GIMNASIO Y UNA CAPILLA UBICADA EN UNO DE LOS PATIOS DE LA CASA. ADEMAS PARTICIPÉ EN EL DESAROLLO DE LA OBRA, VIGILANDO DETALLES LOGISTICOS Y DIFERENTES DUDAS CON RESPECTO AL DISEÑO EN SITIO.
