A csapágyak funkciója a vízpumpákban

A vízpumpa csapágyának feladata, hogy megtartsa a vezérmű- és a segédberendezés szíj vagy a fogaskerekek által átvitt terhelést és összekapcsolja a motor mozgását a vízpumpa járókerekének forgásával.

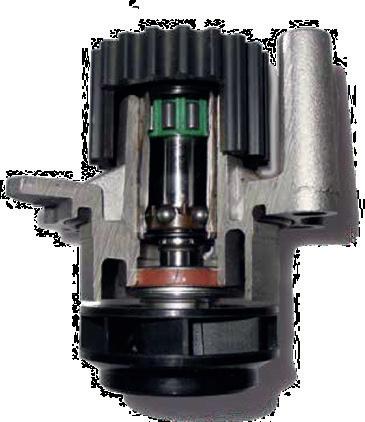

A vízpumpák általában beépített tengellyel vannak felszerelve, ahogyan az alábbi képen látható.

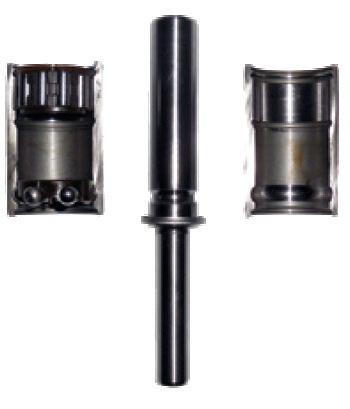

Ezen az ábrán egy tipikus vízpumpacsapágy látható, amely a külső gyűrűből, a csapágytengelyből, egy sor görgőből és egy sor golyóból áll, amelyek mindegyike rozsdamentes acélból készül.

AZ AUTÓK VÍZPUMPÁIBAN HASZNÁLT CSAPÁGYAK TÍPUSAI

Az autók vízpumpáiban alapvetően két típusú csapágyat használnak:

1. Görgős-golyós csapágy, melyet nagy mértékű radiális terhelések megtartásához használnak.

2. Golyós-golyós csapágy, melyet akkor használnak, ha nagy sebességre van szükség, a radiális terhelés nem túl nagy és az axiális irányú összetevője is alacsony.

Ez a két alapvető csapágytípus a motor terhelési követelményeitől függően különböző kiviteli változatokkal rendelkezhet. Ilyen esetekben a szükséges axiális és radiális terhelés nagyságától függően különböző csapágyak használhatók, például ferde hatásvonalú golyósgolyós csapágyak, illetve szimmetrikus vagy aszimmetrikus, négypontos görgős-golyós csapágyak.

Az Industrias Dolz minden egyes motorhoz a legmegfelelőbb csapágyat választja, így biztosítva az ügyfelek részére nyújtott csúcsminőséget és tartósságot.

A VÍZPUMPÁK CSAPÁGYAIBAN KELETKEZŐ TIPIKUS SÉRÜLÉSEK

1. A VEZÉRMŰSZÍJ TÚLZOTT FESZESSÉGE Vannak olyan járművek, amelyeknél a vezérmű- vagy segédhajtás szíj kézi meghúzása szükséges. A vezérműszíj lapos oldalán lévő betűkkel jelölik a szíj védjegyét és műszaki jellemzőit. Ha a szíj feszessége nagyon nagy, ezek a betűk a görgőkkel való túlzott érintkezés vagy az egyik görgő blokkolódása miatt teljesen eltűnnek.

A görgőn és a golyókon piros elszíneződés jelenik meg. Ezek el vannak kopva. A görgők és a golyók futópályái szintén kopottak. A csapágyak sérülései túlzott zajt okoznak. Ez azt jelzi, hogy a motort a meghibásodás elkerülése érdekében azonnal le kell állítani.

2. A HŰTŐFOLYADÉK BEJUTÁSA A CSAPÁGYBA

Ha a vízpumpa két dinamikus tömítéssel rendelkező érintkező felülete között szivárgás észlelhető, akkor a csapágy belsejébe hűtőfolyadék jut, amely kimossa a csapágy belső védőzsírját. Zsír hiányában a csapágy élettartama jelentősen csökken, mert a csapágyelemek között fém-fém érintkezés jön létre.

A hűtőfolyadék a csapágy belsejébe jutott, eltávolítva ezzel a belső védőzsírt.

Ha a vízpumpa kimeneti nyílásánál hűtőfolyadék-veszteség észlelhető, állítsa le a motort és forduljon szerelőhöz. oldalán lévő betűk szabálytalan kopása következik be, amely nagyon hasonlít az alábbi képen láthatóhoz.

3. A MOTOR EGYÉB ALKATRÉSZEINEK RENDELLENES MŰKÖDÉSE

A vízpumpa a vezérműszíjon, a segédhajtás szíjon vagy a fogaskerekeken keresztül kapcsolódik a motor többi részéhez.

KÖVETKEZTETÉSEK

Ha ezen elemek bármelyike nem működik megfelelően, akkor rángató hatást és rezgéseket generálnak, amelyek a csapágyra jutva jelentősen csökkentik annak élettartamát.

4. A HELYTELENÜL MEGHÚZOTT FESZÍTŐGÖRGŐ OKOZTA REZGÉSEK

Ha a feszítőgörgőt a motorhoz rögzítő csavar meglazul (nem a megfelelő nyomatékkal van meghúzva), akkor a szíj rezeg és rángat. Ennek következtében a szíj lapos Az Industrias Dolz által gyártott vízpumpákban olyan csapágyakat használnak, amelyek minősége és élettartama megegyezik az eredeti alkatrészével.

A csapágyak hosszú élettartamának érdekében figyelemmel kell lenni a következőkre:

• A vezérmű- vagy segédhajtás szíj gyári előírásoknak megfelelő megfeszítése.

• Annak ellenőrzése, hogy a feszítőgörgőt a motorhoz rögzítő csavar a megfelelő nyomatékkal van-e meghúzva. • A motor sérült alkatrészeinek kijavítása (különösen, ha azok a vezérmű- vagy segédhajtás szíj révén kapcsolódnak a vízpumpához).

Ezen kívül be kell tartani az alábbi óvintézkedéseket: • Állítsa le a motort, ha túlzott mértékű zajt észlel (csapágysérülés).

• Ne töltse fel rendszeresen a tágulási tartályt hűtőfolyadékkal, ha azt észleli, hogy a szivattyú szivárog, keressen fel egy szakműhelyt a sérülések ellenőrzéséhez.
