MOBILIÁRIO URBANO | MANUAL TÉCNICO

Requerente:

MOBILIÁRIO URBANO | MANUAL TÉCNICO

AUTORIDADE MUNICIPAL DE DÍLI

ABRIGO RODOVIÁRIO | PARQUEAMENTO MOTAS/BICICLETAS | INSTALAÇÕES SANITÁRIAS | FLOREIRA

QUIOSQUE MULTIUSO | BANCO DE JARDIM | PAPELEIRA/CAIXOTE DE LIXO | PARQUE INFANTIL

FICHA TÉCNICA

Projeto | Parceria para o Reforço da Governação Urbana, Inclusão Social e Promoção do Empreendedorismo em Díli

PROJETO FINANCIADO PELA

União Europeia

COFINANCIAMENTO DO:

Governo de Timor-Leste

EXECUTADO E COORDENADO POR:

Autoridade Municipal de Díli

União das Cidades Capitais de Língua Portuguesa

Câmara Municipal de Lisboa

COORDENAÇÃO

Arqt. João Laplaine Guimarães

PROJETOS E DESENHOS

Arqt. Gonçalo Lencastre

(Abrigo Rodoviário, Parqueamento, Instalações Sanitárias, Floreira, Quiosque, Banco de jardim e Papeleira)

Arqt. Carlos Brito (Parque infantil)

DESIGN GRÁFICO

Catarina Amaro da Costa

Julho 2025

No âmbito do Projeto “Parceria para o Reforço da Governação Urbana, Inclusão Social e Promoção do Empreendedorismo em Díli, Timor-Leste” (contrato CSO-LA/2021/428-398), financiado pela União Europeia e cofinanciado pelo Governo de Timor-Leste, foi desenvolvido o presente manual, com correspondência à atividade 1.3 (Instrumentos de Planeamento Urbano) e cabimento na rúbrica orçamental 6.4 do referido projeto.

A execução deste documento foi aprovada por S. Exa. o Administrador Municipal de Díli, em despacho datado de 11 de abril de 2024.

Pretende-se, com este “Manual Técnico de Mobiliário Urbano para Díli”, dotar a cidade de um instrumento de planeamento urbano que permita, não só uma coerência dos diferentes espaços públicos e a instalação de peças de qualidade que respeitem as atuais diretrizes a nível de mobilidade, segurança e sustentabilidade, mas também auxiliar a tomada de decisão da administração municipal na execução de obras em espaço público, promovidas por si ou por terceiros.

Assim, este manual pretende ser um guia para a instalação de mobiliário urbano na cidade, de forma a facilitar a execução do mesmo e a não permitir a instalação de peças avulsas, que só iriam prejudicar a fruição e a imagem de Díli, a nível de espaço público.

Sugere-se, deste modo, a consulta do presente documento nas intervenções urbanas em Díli, não só pelos técnicos da sua administração municipal e outros organismos governamentais, mas também por todas as entidades do setor privado que pretendam melhorar a funcionalidade e a imagem da cidade.

De referir, que o primeiro exemplo de aplicação deste mobiliário urbano, está em curso em Motael, no novo espaço público junto à ribeira de Maloa.

ABRIGO RODOVIÁRIO

. FICHA TÉCNICA

. MAPA DE TRABALHOS

. MAPA DE QUANTIDADES

PARQUEAMENTO MOTAS/BICICLETAS

. FICHA TÉCNICA

. MAPA DE TRABALHOS

. MAPA DE QUANTIDADES

INSTALAÇÕES SANITÁRIAS

. FICHA TÉCNICA

. MAPA DE TRABALHOS

. MAPA DE QUANTIDADES

FLOREIRA

. FICHA TÉCNICA

. MAPA DE TRABALHOS

. MAPA DE QUANTIDADES

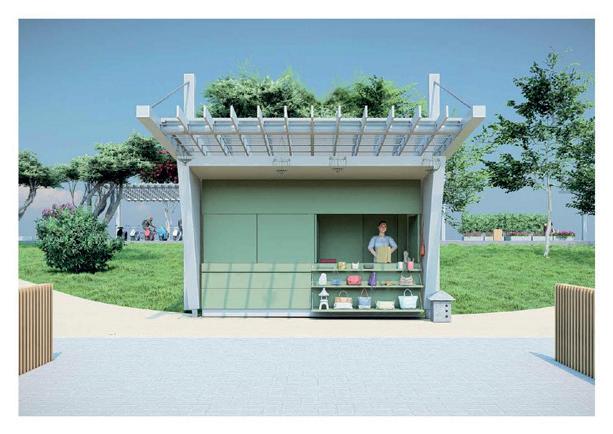

QUIOSQUE MULTIUSO

. FICHA TÉCNICA

. MAPA DE TRABALHOS

. MAPA DE QUANTIDADES

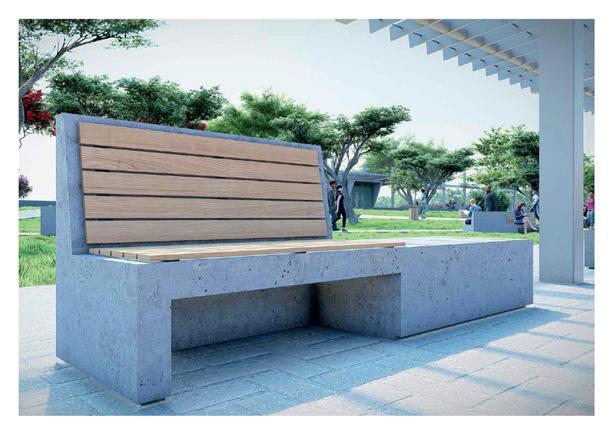

BANCO DE JARDIM

. FICHA TÉCNICA

. MAPA DE TRABALHOS

. MAPA DE QUANTIDADES

PAPELEIRA/CAIXOTE DO LIXO

. FICHA TÉCNICA

. MAPA DE TRABALHOS

. MAPA DE QUANTIDADES

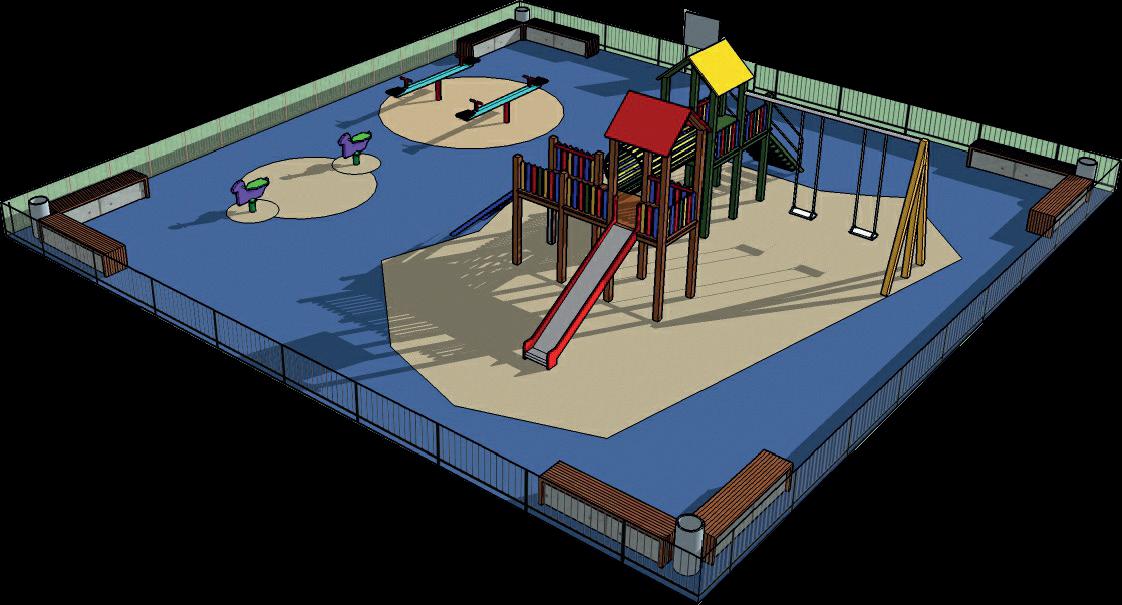

JARDIM INFANTIL

. FICHA TÉCNICA

. MEMÓRIA DESCRITIVA

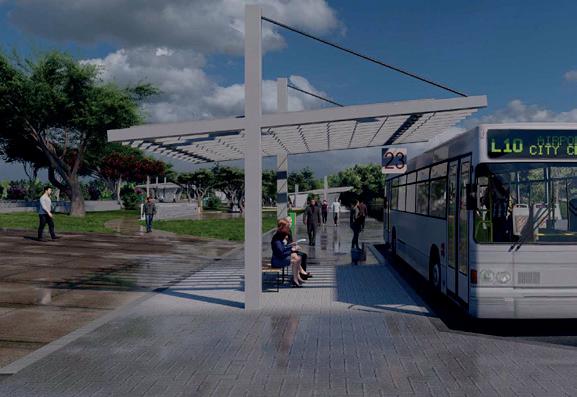

ABRIGO RODOVIÁRIO

MATERIAL E ACABAMENTO - estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

alçado lateral alçado frente

perspectiva axonométrica

MATERIAL E ACABAMENTO - estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

abrigo rodoviário A3@1:50

alçado lateral alçado frente

MATERIAL E ACABAMENTO - estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

alçado frente

pormenor construtivo

MATERIAL E ACABAMENTO

- estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido

pormenor construtivo

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

frentre

alçado lateral

perspectiva axonométrica

MATERIAL E ACABAMENTO

- estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - réguas em madeira de teca, com verniz sem brilho

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

abrigo rodoviário

SOLDADURA

Método E

PORMENOR TIPO DE FECHO DE CINTAS E DE GANCHOS

Diâmetro interior de dobragem:

Verificação das Soldaduras: Soldaduras em Geral: a a RX US Por Raio X Por Ultra-Sons

Preparação e execução das soldaduras "SEGUNDO REGULAMENTO DE ESTRUTURAS DE AÇO PARA EDIFÍCIOS" artigos 26 a 37; 60; 65; np 1515 e cumprimento das recomendações do "EUROCODE 3" sobre execução e controlo na qualidade.

OBSERVAÇÃO SOLDADURA EM GERAL: a=0.7xmenor das espessuras a ligar.

MATERIAIS

Aço

Em elementos enterrados em geral

Em chapas e perfis laminados Em parafusos e porcas

Betão

Em maciços de fundação e elementos enterrados em geral

Em regularização de fundações

RECOBRIMENTOS DE ARMADURAS EM ELEMENTOS

Em fundações, muros de suporte e elementos enterrados em geral

NOTAS GERAIS

1. Ver o projecto de estrutura em conjunto com os desenhos de arquitectura e das Instalações Técnicas Especiais.

2. Todas as cotas de implantação e de altimetria devem ser confirmadas com a arquitectura, nomeadamente no que se refere às pendentes a realizar, que no caso dos pavimentos térreos deverão ser executadas no massame.

3. Os enchimentos realizados sobre lajes estruturais e com espessuras superiores a 4cm, deverão ser em betão leve (peso específico g10kN/m3).

4. Quando não indicado, os comprimentos de amarração e sobreposição são os regulamentares.

5. Nos elementos estruturais verticais, numa mesma secção, só poderão ser emendadas ou dispensadas metade das armaduras aí existentes.

perspectiva axonométrica da estrutura metálica

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

perfil tubular Ø159x6mm

elementos formados por 2 perfis tubulares

60x120x2.5mm soldados entre si perfil tubular 250x250x6mm

tirantes em perfil tubular Ø50.8x6mm

tirantes varão liso Ø25mm

Perfil tubular Ø159x6mm

perfil tubular 250x250x6mm

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

abrigo rodoviário A3@1:25

60x240x2.5mm

Chapa de tamponamento corte C-D

Perfil tubular Ø159x6mm

Elemento formado por 2 perfis tubulares

60x120x2.5mm soldados entre si

Perfil tubular Ø159x6mm

Tirantes em varão liso Ø25

Chapa de tamponamento

60x240x2.5mm

Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

Viga de Fundação 0.25x0.40

Chapa de tamponamento

60x240x2.5mm

Chapa de tamponamento 250x250x2.5mm

corte A-B

Perfil tubular Ø159x6mm Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

Perfil tubular

Tirante em perfil tubular Ø50.8x6mm

Tirantes em varão liso Ø25

Chapa de tamponamento 60x240x2.5mm

Perfil tubular Ø159x6mm

Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

00.01

00.02

As descrições constantes dos Capítulos e respectivos artigos a seguir indicados, incluem o fornecimento dos materiais ao local da obra, sua aplicação e acabamento, compreendendo a mão de obra e as operações complementares e acessórios implícitos e explícitos, bem como transporte dos produtos sobrantes a vazadouro, da responsabilidade do Adjudicatário.

Deverá o adjudicatário enquanto concorrente à presente Empreitada, analisar “in loco” o local dos trabalhos, de modo a inteirar-se das condições e estado da edificação e outros elementos, que serão absolutamente necessários para a realização da sua proposta, não sendo aceite posteriormente, o desconhecimento de qualquer impedimento para a correcta execução de todas as tarefas necessárias à perfeita finalização da empreitada.

00.03

00.04

00.05

Os preços a apresentar terão em conta todos os custos necessários para o cumprimento de tudo o que estiver estipulado nas Condições Técnicas e na legislação em vigor, respeitando as regras de boa construção

Os preços a apresentar terão em conta todos os trabalhos eventualmente necessários à execução da Obra resultantes de condições climáticas adversas, ainda que não estejam expressamente mencionados no presente Mapa de Trabalhos ou no Mapa de Quantidades

Os preços unitários fornecidos pelo Adjudicatário para uma determinada zona poderão ser aplicados a quaisquer trabalhos semelhantes dentro dos limites definidos para o Complexo Imobiliário

00.06

00.07

Os custos relacionados com trabalhos ou fornecimento de materiais necessários ou complementares à correta execução de um dado trabalho e que, estando ou não descritos no projeto (Caderno de Encargos, Peças Desenhadas ou Memória Descritiva e Justificativa), não constem do articulado deste Mapa de Trabalhos, deverão estar incluídos no(s) preço(s) unitário(s) que correspondam a esse trabalho

Os custos de todos os trabalhos que, estando explicitamente descritos no Projeto, não possuam uma rubrica autónoma no Mapa de Trabalhos e Quantidades, deverão estar diluídos nos restantes Preços unitários descriminados no Mapa

00.08

00.09

Os custos com os equipamentos necessários para a realização de qualquer trabalho deverão estar incluídos no preço unitário do trabalho correspondente, incluindo transportes e meios de elevação.

Em todos os trabalhos que envolvam diversas tarefas ou diversos fornecimentos de materiais ou ainda a utilização de vários equipamentos, o seu custo unitário ou global final deverá ser devidamente justificado com os custos totais parciais referentes a cada parcela que compõe o custo final. A estimativa do custo das diversas parcelas deverá efetuar-se de acordo com as indicações constantes neste Mapa de Trabalhos e Quantidades.

00.10

Nas descrições que se seguem, as unidades definidas são as seguintes: vg – valor global un – unidade

m – metro linear (unidade de comprimento)

m2 – metro quadrado (unidade de área)

m3 – metro cúbico (unidade de volume) kg – quilograma (unidade de peso)

00.11

00.12

Considera-se que nos preços de todos os trabalhos descritos neste Mapa de Trabalhos, o Empreiteiro inclui todos os trabalhos necessários, acessórios e complementares do trabalho descrito, por forma a dar cumprimento ao estipulado nas condições do Caderno de Encargos, nas Boas Normas de Execução dos Trabalhos e nas Boas Regras de Arte

Em Anexo à sua proposta, o Empreiteiro deverá entregar o ficheiro anexo a este mapa, preenchido com os preços unitários que propõe. Em caso de divergência entre os valores da proposta escrita e os valores do ficheiro, prevalecerão os valores da proposta impressa. Idêntico procedimento se aplica aos textos, quantidades ou unidades de medição

00.13

00.14

Consideram-se incluídos todos os trabalhos de coordenação entre especialidades e com a empreitada geral, bem como, os relativos à execução e emissão de desenhos de coordenação, de acordo com o definido nas condições técnicas gerais

Na formulação dos preços unitários a apresentar pelo concorrente deverão ser considerados as disposições indicadas na descrição do articulado, desenhos de pormenores e caderno de encargos e incluídos: o fornecimento, montagem e ensaios de todos os equipamentos e materiais descriminados no mapa de trabalhos e quantidades, tomando como referência as especificações técnicas e condições gerais do projeto original, nos aspetos diretamente aplicáveis;

00.15

00.16

Consideram-se incluídos todos os trabalhos de construção civil relativos a maciços e às aberturas e carotagens necessárias para passagem de tubagens e condutas e, ainda, a coordenação entre especialidades e com a empreitada geral, bem como, os relativos à execução e emissão de desenhos de coordenação, de acordo com o definido nas condições técnicas gerais;

Deverá ser afixado em obra um painel com a identificação e logotipo dos projectistas com uma dimensão aproximada de 1.00 x 0.50 m2, cuja informação a constar deverá ser previamente solicitada.

00.17 A execução das telas finais, é da responsabilidade do empreiteiro.

1.1

2.1

2.1.1

MOVIMENTO DE TERRAS

Escavação geral em terreno de qualquer natureza por meios mecânicos, manuais ou recorrendo a outros meios julgados necessários, incluindo reposição, carga, transporte e descarga de terras sobrantes a vazadouro licenciado

Escavação na abertura de caboucos para fundações, incluindo reposição e transporte de sobrantes a vazadouro.

3.1 Limpeza, Enchimento e Regularização

3.1.1

3.2.1

Colocação de camada de 0,05m de espessura de betão de regularização, incluindo fornecimento, colocação, compactação e cura de betão normal “cinzento” C16/20, X0, Cl 1,00, Dmáx. 15mm, S2 e todos os trabalhos, materiais, equipamento e execução de acordo com o projecto.

Execução de FUNDAÇÕES DIRETAS em Betão Armado, incluindo fornecimento, colocação, compactação e cura de betão C30/37, XC2, Cl 0,20, Dmáx 20mm, S3; transporte, montagem, desmontagem, óleo descofrante e limpeza de cofragem e escoramento; fornecimento, colocação, carga e descarga, desperdícios e empalmes e elementos de montagem de armaduras certificadas em aço A500NR, e todos os trabalhos, materiais e execução de acordo com o projecto.

3.2.1.1 Sapatas

4.1.9

Fornecimento e execução de pérgula de cobertura em estrutura metálica constituída por pilares e vigas, em Aço S275JR, incluindo todos os acessórios, soldaduras e todos os trabalhos necessários para uma boa execução.

Montagem, manutenção e desmontagem de estaleiro, incluindo piquetagem, redes provisórias de águas, esgotos, electricidade, vias de acesso, caminhos de circulação, protecção de espaços comuns, vedações, andaimes, equipamento de elevação e transporte, sinalização de segurança, remoção de entulhos, limpeza final da obra, reposição de todos e quaisquer materiais e / ou trabalhos danificados e limpeza final de obra, em tudo de acordo com o projeto de estaleiro e legislação aplicável; bem como todos os trabalhos e materiais acessórios e complementares necessários. Nota med.: Artigo genérico o empreiteiro deverá adaptar o valor do estaleiro à obra a executar de acordo com peças desenhadas e este caderno de medições.

Revestimento de cobertura com chapa de policarbonato térmico translúcido em cobertura inclinada, incluindo os pontos singulares, estrutura tubular de fixação, perfis de remate de cumeeira e extremidades e as peças especiais da cobertura.

Aplicação de uma demão de primário sintético antioxidante de secagem rápida, e duas demãos de esmalte sintético de secagem rápida cor RAL 9010, à base de resinas acrilícas, sobre estrutura metálica.

Fornecimento e instalação de sinalética numérica 600x600mm, em placa acrílica de alta resistencia a raios UV, com inscrição de número a defenir pelo dono de obra, suspenso à estrutura metálica por meio de cabo de aço inox.

2. REVESTIMENTO DE COBERTURAS

Reposição de pavimento removido para efeitos de execução de fundações, usando o material removido, ou por meio de instalação de novo pavimento do mesmo tipo e dimensões que o pavimento original, incluindo reposição / fornecimento e aplicação de lancis, rampas, ou qualquer outros elementos originalmente existentes.

Fornecimento e instalação de estrutura metálica para banco, composta por perfis tubulares 50x20x2mm, soldados, e fixos ao pavimento existente por meio de buchas metálicas, incluindo execução de massame de fixação e elementos de ancoragem.

Fornecimento e instalação de réguas de madeira teca 70x20mm com 1,15m de comprimento, incluindo aplicação de verniz sem brilho e fixação das réguas na estrutura metálica base dos bancos por meio de parafusos autoperfurantes de aço fosfatado e cabeça de embeber.

6. BANCOS

Quant. P. Unit Parciais Totais 6.1

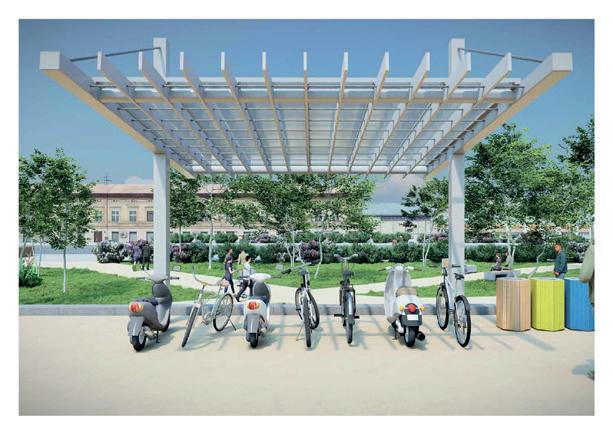

PARQUEAMENTO MOTAS | BICICLETAS

alçado lateral alçado frente

PARQUEAMENTO MOTAS | BICICLETAS

MATERIAL E ACABAMENTO

- estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

parqueamento coberto de motociclos

perspectiva axonométrica

alçado lateral alçado frente

perspectiva axonométrica

MATERIAL E ACABAMENTO

- estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido ARQ-2.02

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

parqueamento coberto de motociclos A3@1:50 Projecto de Execução

E ACABAMENTO - estrutura metálica pintada com primário

PARQUEAMENTO MOTAS | BICICLETAS

MATERIAL E ACABAMENTO - estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

- acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido ARQ-2.03

parqueamento coberto de motociclos A3@1:50 Projecto de Execução

alçado frente

pormenor construtivo

MATERIAL E ACABAMENTO

- estrutura metálica pintada com primário anticorrosivo - acabamento a tinta de esmalte, RAL 9010 - chapa de policarbonato térmico translúcido

pormenor construtivo

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

parqueamento coberto de motociclos

MOTAS

SOLDADURA

Verificação das Soldaduras: Soldaduras em Geral: a a RX US Por Raio X Por Ultra-Sons

OBSERVAÇÃO SOLDADURA EM GERAL: a=0.7xmenor das espessuras a ligar.

MATERIAIS

Aço

Em elementos enterrados em geral

Em chapas e perfis laminados

Em parafusos e porcas

Em maciços de fundação e elementos enterrados em geral

Em regularização de fundações

RECOBRIMENTOS DE ARMADURAS EM ELEMENTOS

Em fundações, muros de suporte e elementos enterrados em geral

NOTAS GERAIS

1. Ver o projecto de estrutura em conjunto com os desenhos de arquitectura e das Instalações Técnicas Especiais.

3. Os enchimentos realizados sobre lajes estruturais e com espessuras superiores a 4cm, deverão ser em betão leve (peso específico g10kN/m3).

4. Quando não indicado, os comprimentos de amarração e sobreposição são os regulamentares.

5. Nos elementos estruturais verticais, numa mesma secção, só poderão ser emendadas ou dispensadas metade das armaduras aí existentes.

PORMENOR TIPO DE FECHO DE CINTAS E DE GANCHOS

Diâmetro interior de dobragem: 5Ø

Gancho

perspectiva axonométrica da estrutura metálica EST-2.06

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

Projecto de Execução

parqueamento coberto de motociclos

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

Projecto de Execução Arquitectura

perfil tubular Ø159x6mm

elementos formados por 2 perfis tubulares 60x120x2.5mm soldados entre si perfil tubular 250x250x6mm

tirantes em perfil tubular Ø50.8x6mm

tirantes varão liso Ø25mm

Perfil tubular Ø159x6mm

perfil tubular 250x250x6mm

PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

de Execução

parqueamento coberto de motociclos A3@1:25

60x240x2.5mm

Chapa de tamponamento corte C-D

Perfil tubular Ø159x6mm

Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

Perfil tubular Ø159x6mm

Tirantes em varão liso Ø25

Chapa de tamponamento 60x240x2.5mm

Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

parqueamento coberto de motociclos A3@1:20 Projecto de

Chapa de tamponamento

60x240x2.5mm

Chapa de tamponamento 250x250x2.5mm

corte A-B

Perfil tubular Ø159x6mm Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

Tirante em perfil tubular Ø50.8x6mm

Tirantes em varão liso Ø25

Chapa de tamponamento 60x240x2.5mm

Perfil tubular Ø159x6mm

Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

00.01

00.02

00.03

00.04

00.05

Os preços unitários fornecidos pelo Adjudicatário para uma determinada zona poderão ser aplicados a quaisquer trabalhos semelhantes dentro dos limites definidos para o Complexo Imobiliário

00.06

00.07

00.08

00.09

00.10

Nas descrições que se seguem, as unidades definidas são as seguintes:

vg – valor global

un – unidade

m – metro linear (unidade de comprimento)

m2 – metro quadrado (unidade de área)

m3 – metro cúbico (unidade de volume)

kg – quilograma (unidade de peso)

00.11

00.12

00.13

00.14

00.15

00.16

Deverá ser afixado em obra um painel com a identificação e logotipo dos projectistas com uma dimensão aproximada de 1.00 x 0.50 m2, cuja informação a constar deverá ser previamente solicitada.

00.17 A execução das telas finais, é da responsabilidade do empreiteiro.

1.1

2.1

2.1.1

Escavação na abertura de caboucos para fundações, incluindo reposição e transporte de sobrantes a vazadouro.

3.1 Limpeza, Enchimento e Regularização

3.1.1

3.2.1.1 Sapatas

MAPA DE QUANTIDADES

4.1.9

2.1

Nota med.: Artigo genérico o empreiteiro deverá adaptar o valor do estaleiro à obra a executar de acordo com peças desenhadas e este caderno de medições.

3.1

3.2

4.2

Fornecimento e aplicação de pintura termoplástica refletora, espessura 2mm, para marcação de linhas de parqueamento conforme peças desenhadas.

Fornecimento e instalação de lancil de passeio em elementos pré-fabricado em betão, para delimitar área de parqueamento, conforme peças desenhadas.

Fornecimento e aplicação de pavimento betuminoso na área de parqueamento, conforme peças desenhadas, incluindo camadas de base.

INSTALAÇÕES SANITÁRIAS

Chapa de tamponamento

60x240x2.5mm

Chapa de tamponamento 250x250x2.5mm

corte A-B

Perfil tubular Ø159x6mm Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

Perfil tubular

Tirante em perfil tubular Ø50.8x6mm

Tirantes em varão liso Ø25

Perfil tubular Ø159x6mm

INSTALAÇÕES SANITÁRIAS

Chapa de tamponamento 60x240x2.5mm

Elemento formado por 2 perfis tubulares 60x120x2.5mm soldados entre si

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

perspectiva axonométrica

perspectiva axonométrica ARQ-3.01

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

perspectiva axonométrica

instalações sanitárias

INSTALAÇÕES SANITÁRIAS

F1 - pavimento em kalsifloor

MATERIAL E ACABAMENTO

F2 - pavimento em kalsifloor com azulejo cinzento 60x60cm antiderapante

F1 - pavimento em kalsifloor

W1 - parede exterior em kalsiclad pintada a cor azul RAL5024

F2 - pavimento em kalsifloor com azulejo cinzento 60x60cm antiderapante

W2 - parede exterior em kalsiclad pintada a cor branca RAL9010

W1 - parede exterior em kalsiclad pintada a cor azul RAL5024

W3 - parede em kalsifloor klick com aplicação de azulejo branco 20xx20cm mate

W2 - parede exterior em kalsiclad pintada a cor branca RAL9010

W4 - parede em kalsifloor klick pintada a cor branca RAL9010

W3 - parede em kalsifloor klick com aplicação de azulejo branco 20xx20cm mate

W5 - parede interior em kalsiclad pintada a cor branca RAL9010

W4 - parede em kalsifloor klick pintada a cor branca RAL9010

W6 - parede exterior em kalsiclad pintada a cor verde RAL6019

C1 - tecto em kalsiceiling pintada a cor branca RAL9010

W5 - parede interior em kalsiclad pintada a cor branca RAL9010

W6 - parede exterior em kalsiclad pintada a cor verde RAL6019

R1 - chapa metálica perfilada lacada com 0,42mm (inclui rufo metálico)

C1 - tecto em kalsiceiling pintada a cor branca RAL9010

R1 - chapa metálica perfilada lacada com 0,42mm (inclui rufo metálico)

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

ARQ-3.02 instalações

alçado frente

MATERIAL E ACABAMENTO

F1 - pavimento em kalsifloor

F2 - pavimento em kalsifloor com azulejo cinzento 60x60cm antiderapante

W1 - parede exterior em kalsiclad pintada a cor azul RAL5024

W2 - parede exterior em kalsiclad pintada a cor branca RAL9010

W3 - parede em kalsifloor klick com aplicação de azulejo branco 20xx20cm mate

W4 - parede em kalsifloor klick pintada a cor branca RAL9010

W5 - parede interior em kalsiclad pintada a cor branca RAL9010

W6 - parede exterior em kalsiclad pintada a cor verde RAL6019

C1 - tecto em kalsiceiling pintada a cor branca RAL9010

R1 - chapa metálica perfilada lacada com 0,42mm (inclui rufo metálico) ARQ-3.03

instalações

PARA

INSTALAÇÕES SANITÁRIAS

MATERIAL E ACABAMENTO

F1 - pavimento em kalsifloor

F2 - pavimento em kalsifloor com azulejo cinzento 60x60cm antiderapante

W1 - parede exterior em kalsiclad pintada a cor azul RAL5024

W2 - parede exterior em kalsiclad pintada a cor branca RAL9010

W3 - parede em kalsifloor klick com aplicação de azulejo branco 20xx20cm mate

W4 - parede em kalsifloor klick pintada a cor branca RAL9010

W5 - parede interior em kalsiclad pintada a cor branca RAL9010

W6 - parede exterior em kalsiclad pintada a cor verde RAL6019

C1 - tecto em kalsiceiling pintada a cor branca RAL9010

R1 - chapa metálica perfilada lacada com 0,42mm (inclui rufo metálico)

instalações sanitárias

alçado lateral

MATERIAL E ACABAMENTO

F1 - pavimento em kalsifloor

F2 - pavimento em kalsifloor com azulejo cinzento 60x60cm antiderapante

W1 - parede exterior em kalsiclad pintada a cor azul RAL5024

W2 - parede exterior em kalsiclad pintada a cor branca RAL9010

W3 - parede em kalsifloor klick com aplicação de azulejo branco 20xx20cm mate

W4 - parede em kalsifloor klick pintada a cor branca RAL9010

W5 - parede interior em kalsiclad pintada a cor branca RAL9010

W6 - parede exterior em kalsiclad pintada a cor verde RAL6019

C1 - tecto em kalsiceiling pintada a cor branca RAL9010

R1 - chapa metálica perfilada lacada com 0,42mm (inclui rufo metálico)

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

INSTALAÇÕES SANITÁRIAS

MATERIAL E ACABAMENTO

F1 - pavimento em kalsifloor

F2 - pavimento em kalsifloor com azulejo cinzento 60x60cm antiderapante

W1 - parede exterior em kalsiclad pintada a cor azul RAL5024

W2 - parede exterior em kalsiclad pintada a cor branca RAL9010

W3 - parede em kalsifloor klick com aplicação de azulejo branco 20xx20cm mate

W4 - parede em kalsifloor klick pintada a cor branca RAL9010

W5 - parede interior em kalsiclad pintada a cor branca RAL9010

W6 - parede exterior em kalsiclad pintada a cor verde RAL6019

C1 - tecto em kalsiceiling pintada a cor branca RAL9010

R1 - chapa metálica perfilada lacada com 0,42mm (inclui rufo metálico)

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

SOLDADURA

Método E

PORMENOR TIPO DE FECHO DE CINTAS E DE GANCHOS

Diâmetro interior de dobragem: 5Ø

Verificação das Soldaduras: Soldaduras em Geral: a a RX US Por Raio X Por Ultra-Sons

OBSERVAÇÃO SOLDADURA EM GERAL: a=0.7xmenor das espessuras a ligar.

MATERIAIS

Aço

Em elementos enterrados em geral

Em chapas e perfis laminados

Em parafusos e porcas

Betão

Em maciços de fundação e elementos enterrados em geral

Em regularização de fundações

RECOBRIMENTOS DE ARMADURAS EM ELEMENTOS ESTRUTURAIS DE BETÃO

Em fundações, muros de suporte e elementos enterrados em geral

NOTAS GERAIS

1. Ver o projecto de estrutura em conjunto com os desenhos de arquitectura e das Instalações Técnicas Especiais.

3. Os enchimentos realizados sobre lajes estruturais e com espessuras superiores a 4cm, deverão ser em betão leve (peso específico g10kN/m3).

4. Quando não indicado, os comprimentos de amarração e sobreposição são os regulamentares.

5. Nos elementos estruturais verticais, numa mesma secção, só poderão ser emendadas ou dispensadas metade das armaduras aí existentes.

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

EST-3.07

instalações sanitárias

tubular 100x100x3mm

Perfil tubular 50x100x3mm

Perfil tubular 100x100x3mm

Perfil tubular 50x100x3mm

Perfil tubular 100x100x3mm

Perfil tubular 50x100x3mm

Perfil tubular 50x100x3mm Perfil tubular 50x100x3mm

Perfil tubular 50x100x3mm

Perfil tubular 100x100x3mm

tubular 50x100x3mm Perfil tubular 50x100x3mm

tubular 50x100x3mm

Perfil tubular 50x100x3mm

Perfil tubular 100x100x3mm Perfil tubular 50x100x3mm

Perfil tubular 50x100x3mm

INSTALAÇÕES SANITÁRIAS

00.01

00.02

00.03

00.04

00.05

Os preços unitários fornecidos pelo Adjudicatário para uma determinada zona poderão ser aplicados a quaisquer trabalhos semelhantes dentro dos limites definidos para o Complexo Imobiliário

00.06

00.07

00.08

00.09

00.10

Nas descrições que se seguem, as unidades definidas são as seguintes:

vg – valor globalun – unidade

m – metro linear (unidade de comprimento)

m2 – metro quadrado (unidade de área)

m3 – metro cúbico (unidade de volume)

kg – quilograma (unidade de peso)

00.11

00.12

INSTALAÇÕES SANITÁRIAS

00.13

00.14

00.15

00.16

00.17

Deverá ser afixado em obra um painel com a identificação e logotipo dos projectistas com uma dimensão aproximada de 1.00 x 0.50 m2, cuja informação a constar deverá ser previamente solicitada.

A execução das telas finais, é da responsabilidade do empreiteiro.

1.1

2.1 Escavação na abertura de caboucos para fundações, incluindo reposição e transporte de sobrantes a vazadouro.

2.1.1

3.1 Limpeza, Enchimento e Regularização 3.1.1

3.2.1.1 Sapatas

3.2.1.1.1

4.1.1

1. ESTALEIRO / MOVIMENTOS DE TERRAS

2.1

3.1

Fornecimento e instalação de tectos falsos em interiores e exteriores formado por placas KalsiCeiling 4.5mm aparafusadas a estrutura metálica de suporte de acordo com peças desenhadas e indicações do fabricante/fornecedor.

Aplicação de duas demãos de tinta, cor branca Ral 9010, acabamento mate, textura lisa, incluindo aplicação prévia de uma demão de primário, regulador da absorção.

Execução de revestimento de paredes exteriores formado por placas KalsiClad 12mm aparafusadas a estrutura metálica de suporte de acordo com peças desenhadas e indicações do fabricante/fornecedor. Inclusive parafusos para a fixação das placas, e tratamento de juntas.

Execução de revestimento de paredes interiores formado por placas KalsiFloor Klick 19mm aparafusadas a estrutura metálica de suporte de acordo com peças desenhadas e indicações do fabricante/fornecedor. Inclusive parafusos para a fixação das placas, e tratamento de juntas.

Revestimento interior com peças de azulejo, de 200x200 mm, cor branca, acabamento mate, gama média, em camada fina e através de colagem simples com cimento cola melhorado, C2 TE, segundo NP EN 12004, com deslizamento reduzido e tempo de colocação ampliado, e enchimento de juntas com argamassa de juntas cimentosa melhorada, com absorção de água reduzida e resistência elevada à abrasão tipo CG 2 W A, cor branco, em juntas de 3 mm de espessura. Inclusive cruzetas de PVC.

Quant. P. Unit Parciais Totais

2. REVESTIMENTO DE COBERTURAS

Quant. P. Unit Parciais Totais

4.4

4.5

Aplicação de duas demãos de tinta, cor branca Ral 9010, acabamento mate, textura lisa, incluindo aplicação prévia de uma demão de primário, regulador da absorção.

Aplicação de duas demãos de tinta, cor azul Ral 5024, acabamento mate, textura lisa, incluindo aplicação prévia de uma demão de primário, regulador da absorção.

5. REVESTIMENTO

5.1

5.2

6.1

Execução de revestimento de pavimentos interiores formado por placas KalsiFloor 19mm aparafusadas a estrutura metálica de suporte de acordo com peças desenhadas e indicações do fabricante/fornecedor. Inclusive parafusos para a fixação das placas, e tratamento de juntas.

Fornecimento e assentamento de Pavimento em mosaico porcelanico antiderrapante, cinza 600x600mm, aplicado com cimento cola, execução de betumagem e limpeza de juntas bem como de todos os trabalhos necessários à sua correcta execução e acabamento.

Fornecimento e instalação de porta de entrada de 207x90 cm, folha de painel de KalsiClad, pintada cor azul Ral 5024 na face exterior, e cor branca Ral 9010 na face interior, com moldura de forma recta. Inclusive ferragens DEKKSON, fecho e puxador par sobre espelho, em aço inox escovado.

Fornecimento e montagem dos seguintes, equipamentos sanitários e acessórios, incluindo ligações ás redes técnicas, fixações, vedantes, bem como todos os trabalhos necessários à sua boa montagem e funcionamento: 7.1.1 Porta rolos

Fluxometro para Urinól

Sanita de descarga dupla “Toto”, incluindo tanque, todos os acessórios necessários e tampo de sanita. un 2,00

Lavatório incluindo valvula de descarga click-clak, sifão de garrafa em inox todos os acessórios necessários. un 2,00

Urinól incluindo ligações em inox todos os acessórios necessários.

Fornecimento e instalação de espelhos, incluindo fixações e todos os trabalhos e fornecimentos necessários à sua boa instalação e funcionamento: 0 0,00 7.2.1 Com 0,60x1,50m

DE PAVIMENTOS & RODAPÉS

Quant. P. Unit Parciais Totais

6. VÃOS

8.1.1

9.1

Fornecimento e instalação de luminarias incluindo fixações e todos os trabalhos e fornecimentos necessários à sua boa instalação e funcionamento:

Luminária linear de tecto, não regulável, de 40 W, alimentação a 220/240 V e 50-60 Hz, de 60x1226x68 mm, com lâmpada LED, temperatura de cor 6500 K, difusor de policarbonato opalino cor gelo, fluxo luminoso 3600 lúmens, grau de protecção IP65, com kit de elementos de fixação para instalação de luminária de superfície, modelo “Smartbright Waterproof G2 - WT066C CW LED36 L1200 PSU TW” da Philips, ou equivalente. Instalação em superfície.

10.1

10.1.1

10.1.2

10.1.3

10.1.6

Fornecimento e instalação dos seguintes elementos de painel acrílico cortado para sinalização de local, cortado de acordo com geometria nas peças desenhadas, incluindo suportes de fixação e todos os trabalhos e fornecimentos necessários à sua correcta instalação:

Silhueta de sinalética de casa de banho para homens.

H 1474 x L 412mm.

Silhueta de sinalética de casa de banho para mulheres.

Dimensão total: H 1474 x L 412mm.

Silhueta de sinalética de casa de banho para pessoas de mobilidade reduzida.

Dimensão total: H 1310 x L 879mm.

Silhueta de sinalética de casa de banho para homens.

total: H 245 x L 69mm.

Silhueta de sinalética de casa de banho para mulheres.

Dimensão total: H 245 x L 69mm.

Silhueta de sinalética de casa de banho para pessoas de mobilidade reduzida.

Dimensão total: H 218 x L 146mm. un 1,00

PINTURAS

Fornecimento e execução conforme Memória Descritiva, Condições Técnicas Gerais, Condições Técnicas Especiais e Peças Desenhadas.

Os preços unitários devem incluir montagem e desmontagem de andaimes, todo o equipamento necessário para a execução das diferentes actividades, implementação do Plano de Segurança e Saúde (PSS) e Plano de Prevenção e Gestão de Resíduos da Construção e Demolição (PPGRCD), bem como todos os trabalhos acessórios e complementares associados a todos os itens descritos, que permitam o acabamento destes nas melhores condições.

As marcas e modelos indicados constituem-se apenas como referência das características mínimas a satisfazer, devendo ser interpretadas como tipo ou equivalente.

1. REDE DE

1.1

Fornecimento e montagem de tubo de plástico PEAD, instalado em roço (incluindo abertura e tapamento), ou embebido no betão, cabo em cobre nú, embebido diretamente nos elementos da construção, anel de Terra em cabo de cobre nú 35mm2, com ligações soldadas ou aparafusadas, instalação de caixa de medição de terras principal, incluindo ligador amovível e instalação de eléctrodos de terra tipo piquet em aço cobreado com 2m de comprimento.

2. QUADROS E EQUIPAMENTOS

2.1

3.1

3.2

Fornecimento e instalação de Portinhola tipo P100 para ramal subterrâneo monofásico, de chapa electrozincada, com graus de protecção IP45 e IK10, segundo IEC 60439. Inclusive conjunto de suporte de tamanho 22x58 mm e fusíveis cilíndricos para protecção do ramal. Normalizada pela empresa abastecedora, totalmente montada e instalada.

Fornecimento e instalação de Quadro Elétrico - Armário em plástico, em montagem encastrada, classe II de isolamento, com porta opaca, barramentos, sub-barramentos, fechadura, sinalizadores em LED, todos os acessórios de comando, medida e proteção, descarregadores de sobretensões (quando aplicável), identificação de circuitos, reserva de espaço de 30% conforme esquema das peças desenhadas, totalmente montado e instalado.

INSTALAÇÕES SANITÁRIAS

4.1

Fornecimento e instalação de interruptor, gama básica, com tecla simples e aro de cor a definir e embelezador de cor a definir, totalmente montada e instalada.

Fornecimento e instalação de caixa funda / caixa de passagem, universal com ligação pelos 4 lados, para encastrar, totalmente montada e instalada. un 6,00 $ -

Fornecimento e instalação de cabo multipolar RZ1-K (AS) frt,zh, sendo a sua tensão nominal de 0,6/1 kV, com condutor de cobre, com isolamento de polietileno reticulado e bainha exterior de poliolefina termoplástica. Inclusive acessórios e elementos de fixação.

TERRAS

Quant. P. Unit Parciais Totais

4.2

Fornecimento e instalação de canalização de tubo curvável, fornecido em rolo, ERFE (lisa pelo interior e corrugada pelo exterior), de cor vermelho, inclusive acessórios e elementos de fixação.

Compilação e entrega de telas finais e restante documentação de acordo com as diretivas para receção provisória, a ser Coordenar com a arquitetura.

5.2 Apoio de Construção Civil, a ser Coordenar com a arquitetura.

Execução e preparação do Ponto de Ligação para ligação ao ramal de ligação a executar de acordo com as indicações e especificações da entidade gestora, incluindo acessórios e ligações, abertura e fecho de roços, escavação para abertura de valas e posterior aterro, e ainda todos os trabalhos e materiais necessários conforme especificações da entidade gestora. vg

Fornecimento e instalação de tubagem PEAD PE100 SDR11 PN16, enterrada, incluindo acessórios de montagem e de funcionamento, fixações, ligações, remates pintura, abertura e tapamento de valas e atravessamentos e todos os trabalhos e equipamentos necessários à sua correcta instalação.

Fornecimento e instalação de tubagem PPR SDR6 PN20, em pavimentos, paredes ou suspensa em tectos, incluindo todos os acessórios de montagem e de funcionamento, fixações, ligações, remates e colocação, atravessamentos, abertura e tapamento de roços e todos os trabalhos e equipamentos necessários à sua correta instalação

2.3.1

Fornecimento e instalação de válvula de esquadria de 1/4 de volta (1/2”x 1/2”) para seccionamento de aparelhos sanitários (lavatórios, pias e autoclismos), incluindo todos os trabalhos e equipamentos necessários à sua correta instalação.

Fornecimento e instalação de torneira de seccionamento do tipo macho esférico - 3/4” com cadeado trava, com rosca e junção de adaptador para mangueira, incluindo todos os trabalhos e equipamentos necessários à sua correta instalação. un 2,00

1.1

1.2

Execução de fossa septica em betão armado, C30/37, XC2, Cl 0,20, Dmáx 20mm, S3; transporte, montagem, desmontagem, óleo descofrante e limpeza de cofragem e escoramento; fornecimento, colocação, carga e descarga, desperdícios e empalmes e elementos de montagem de armaduras certificadas em aço A500NR, de acordo com peças desenhadas, para armezamento de água, incluindo escavação, reposição de terra, tampas em ferro fundido com vedação hidráulica, e todos os trabalhos e equipamentos necessários à sua correta execução.

Execução de caixa de visita quadrada enterrada, constituída por paredes em alvenaria de blocos maciços de cimento ou corpo em betão armado, assentes sobre fundo de betão sobre o qual se executarão as meias-canas necessárias ao encaminhamento do escoamento, com altura igual a dois terços do maior diâmetro. As soleiras devem ter uma inclinação mínima de 10% e máxima de 20% no sentido das meias canas. Todas as caixas serão providas de tampa em ferro fundido com vedação hidráulica - Dimensões interiores: (alt x larg)

1.2.1 ( 0,40 x 0,60 x0,60)m a (0,60 x 0,60 x 0,60)m

Fornecimento e instalação de tubagem em PVC-U SN4, a instalar na rede de colectores, colunas de ventilação, e ramais de descarga enterrados ou em pavimentos, nas condições descritas nas Especificações Técnicas, incluindo todo o movimento de terras e todos os trabalhos e equipamentos necessários à sua correta instalação.

TUBAGEM

3.1

3.2

ACESSÓRIOS

Fornecimento e instalação de ralo de pavimento, (150x150)mm, com sifão de descarga orientável e grelha em inox com fixação, de acordo com as condições descritas nas especificações técnicas, incluindo todos os trabalhos e equipamentos necessários à sua correta instalação

Fornecimento e instalação de sifões em PVC em lavatórios e urinóis, de acordo com as condições descritas nas especificações técnicas, incluindo todos os trabalhos e equipamentos necessários à sua correta instalação

FLOREIRA

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

MAPA DE TRABALHOS | FLOREIRA QUADRADA

Artº DESIGNAÇÃO

00.01

00.02

00.03

00.04

00.05

00.06

00.07

00.08

Os preços unitários fornecidos pelo Adjudicatário para uma determinada zona poderão ser aplicados a quaisquer trabalhos semelhantes dentro dos limites definidos para o Complexo Imobiliário

00.09

00.10

Nas descrições que se seguem, as unidades definidas são as seguintes:

vg – valor global

un – unidade

m – metro linear (unidade de comprimento)

m2 – metro quadrado (unidade de área)

m3 – metro cúbico (unidade de volume)

kg – quilograma (unidade de peso)

00.11

00.12

00.13

00.14

00.15

00.16

Deverá ser afixado em obra um painel com a identificação e logotipo dos projectistas com uma dimensão aproximada de 1.00 x 0.50 m2, cuja informação a constar deverá ser previamente solicitada.

00.17 A execução das telas finais, é da responsabilidade do empreiteiro.

MAPA DE QUANTIDADES | FLOREIRA QUADRADA

1.1

2.1

Execução de FLOREIRA QUADRADA 0,60x0,60x0,38m, em Betão Armado, incluindo fornecimento, colocação, compactação e cura de betão C25/30, XC2, Cl 0,20, Dmáx 20mm, S3; transporte, montagem, desmontagem, óleo descofrante e limpeza de cofragem e escoramento; fornecimento, colocação, carga e descarga, desperdícios e empalmes e elementos de montagem de armaduras certificadas em aço A500NR, e todos os trabalhos, materiais e execução de acordo com peças desenhadas.

Un Quant. P. Unit Parciais Totais

Aplicação manual de duas demãos de verniz sintético, a poro fechado, acabamento sem brilho, inodoro, incolor, aplicada com trincha, rolo ou pistola sobre superfície de betão à vista, em elementos exteriores.

3.1 Fornecimento de terra vegetal fertilizada e crivada, fornecida a granel, colocada em floreira com meios manuais. m3

3.2

Fornecimento e plantação de espécies florais, colocadas em floreira, conforme indicado nas especificações técnicas. vg

1. BETÃO ARMADO

MAPA DE TRABALHOS E DE QUANTIDADES

MAPA DE TRABALHOS | FLOREIRA RECTANGULAR

00.01

00.02

00.03

00.04

00.05

Os preços unitários fornecidos pelo Adjudicatário para uma determinada zona poderão ser aplicados a quaisquer trabalhos semelhantes dentro dos limites definidos para o Complexo Imobiliário

00.06

00.07

00.08

00.09

Nas descrições que se seguem, as unidades definidas são as seguintes:

vg – valor global

un – unidade

00.10

m – metro linear (unidade de comprimento)

m2 – metro quadrado (unidade de área)

m3 – metro cúbico (unidade de volume)

kg – quilograma (unidade de peso)

00.11

00.12

00.14

00.15

00.16

00.17

Deverá ser afixado em obra um painel com a identificação e logotipo dos projectistas com uma dimensão aproximada de 1.00 x 0.50 m2, cuja informação a constar deverá ser previamente solicitada.

A execução das telas finais, é da responsabilidade do empreiteiro.

MAPA DE QUANTIDADES | FLOREIRA RECTANGULAR

1.1

2.1

Execução de FLOREIRA RECTANGULAR 0,60x1,20x0,38m, em Betão Armado, incluindo fornecimento, colocação, compactação e cura de betão C25/30, XC2, Cl 0,20, Dmáx 20mm, S3; transporte, montagem, desmontagem, óleo descofrante e limpeza de cofragem e escoramento; fornecimento, colocação, carga e descarga, desperdícios e empalmes e elementos de montagem de armaduras certificadas em aço A500NR, e todos os trabalhos, materiais e execução de acordo com peças desenhadas.

3.1 Fornecimento de terra vegetal fertilizada e crivada, fornecida a granel, colocada em floreira com meios manuais. m3

3.2

Fornecimento e plantação de espécies florais, colocadas em floreira, conforme indicado nas especificações técnicas. vg

MAPA DE TRABALHOS

MAPA DE TRABALHOS | FLOREIRA EM “L”

Artº

DESIGNAÇÃO

00.01

00.02

00.03

00.04

00.05

00.06

Os preços unitários fornecidos pelo Adjudicatário para uma determinada zona poderão ser aplicados a quaisquer trabalhos semelhantes dentro dos limites definidos para o Complexo Imobiliário

6ª - Os custos relacionados com trabalhos ou fornecimento de materiais necessários ou complementares à correta execução de um dado trabalho e que, estando ou não descritos no projeto (Caderno de Encargos, Peças Desenhadas ou Memória Descritiva e Justificativa), não constem do articulado deste Mapa de Trabalhos, deverão estar incluídos no(s) preço(s) unitário(s) que correspondam a esse trabalho

00.07

00.08

00.09

Nas descrições que se seguem, as unidades definidas são as seguintes:

vg – valor global

un – unidade

00.10

m – metro linear (unidade de comprimento)

m2 – metro quadrado (unidade de área)

m3 – metro cúbico (unidade de volume)

kg – quilograma (unidade de peso)

00.11

Parciais

Totais

00.13

00.14

00.15

00.16

00.17

Deverá ser afixado em obra um painel com a identificação e logotipo dos projectistas com uma dimensão aproximada de 1.00 x 0.50 m2, cuja informação a constar deverá ser previamente solicitada.

A execução das telas finais, é da responsabilidade do empreiteiro.

Execução de FLOREIRA EM “L” 1,20x1,20x0,38m, em Betão Armado, incluindo fornecimento, colocação, compactação e cura de betão C25/30, XC2, Cl 0,20, Dmáx 20mm, S3; transporte, montagem, desmontagem, óleo descofrante e limpeza de cofragem e escoramento; fornecimento, colocação, carga e descarga, desperdícios e empalmes e elementos de montagem de armaduras certificadas em aço A500NR, e todos os trabalhos, materiais e execução de acordo com peças desenhadas.

3.1 Fornecimento de terra vegetal fertilizada e crivada, fornecida a granel, colocada em floreira com meios manuais.

Fornecimento e plantação de espécies florais, colocadas em floreira, conforme indicado nas especificações técnicas. vg

QUIOSQUE MULTIUSO

perspectiva axonométrica

perspectiva axonométrica ARQ-5.01

PROJECTO PARCERIA PARA O REFORÇO DA GOVERNAÇÃO URBANA, INCLUSÃO SOCIAL E PROMOÇÃO DO EMPREENDORISMO EM DÍLI, TIMOR-LESTE

perspectiva axonométrica

Projecto de Execução

quiosque multiuso

A3@1:20
