FICHES TECHNIQUES MATERIAL HANDLING

Table des matières

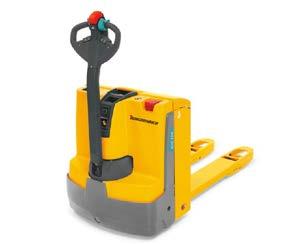

Gerbeurs - Chariots à mât rétractable - Transpalettes Jungheinrich

Accessoires

Dimensions tablier porte-fourches de classe FEM IIA,

Dimensions mesurées aux crochets de la fourche :

A = la petite distance entre les crochets

B = la mesure du crochet inférieur jusqu’au sol

Dimensions mesurées sur le tablier de la machine:

C = la plus grande mesure prise sur le tablier

D = la mesure du bas du tablier jusqu’au sol

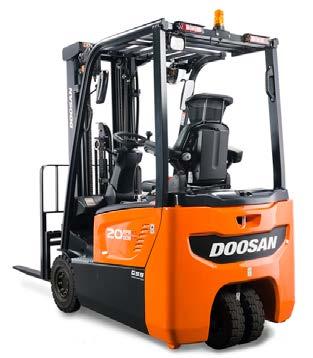

DOOSAN B20T-7 : Chariot élévateur électrique 2 tonnes à trois roues

Spécifications techniques

• Marque et type : Doosan B20T-7

• Capacité de levage de base : 2000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1119 mm

• Longueur totale, fourches non comprises : 2029 mm

• Distance de charge (taille x) : 381 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

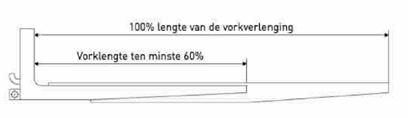

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3479 mm

• Batterie : Hoppecke 48 V - 750 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3475 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré ou hook-on

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

• Options supplémentaires disponibles sur certains chariots élévateurs de notre parc : quatrième vanne hydraulique, quatrième vanne hydraulique + lignes dans le mât jusqu'au tablier porte-fourches (cette option est indispensable si vous souhaitez connecter un autre accessoire ou un accessoire supplémentaire au chariot élévateur)

DOOSAN B20T-7 : Chariot élévateur électrique 2 tonnes à trois roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z

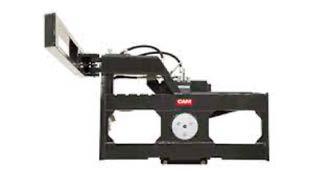

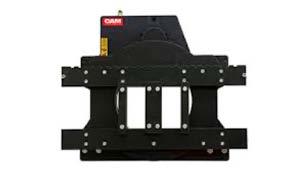

2) Tête rotative 360° à rotation sans fin

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4750 mm (appareil avec tablier à déplacement latéral) Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm (appareil avec tablier à déplacement latéral)

de gravité de la charge

résiduelle

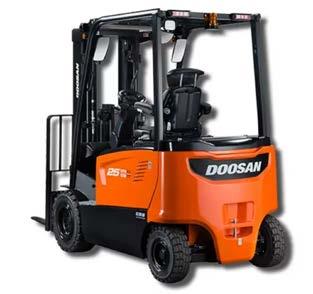

DOOSAN B25X-7 : Chariot élévateur électrique 2,5 tonnes à quatre roues

Spécifications techniques

• Marque et type : Doosan B25X-7

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1245 mm

• Longueur totale, fourches non comprises : 2329 mm

• Distance de charge (taille x) : 448 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3799 mm

• Batterie : Hoppecke 80 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 4623 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, gyrophare, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

• Options supplémentaires disponibles sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, quatrième vanne hydraulique + lignes dans le mât jusqu'au tablier porte-fourches (cette option est indispensable si vous souhaitez connecter un autre accessoire ou un accessoire supplémentaire au chariot élévateur)

DOOSAN B25X-7 : Chariot élévateur électrique 2,5 tonnes à quatre roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z et type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4730 mm (appareil avec tablier à déplacement latéral)

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4805 mm (appareil avec tablier à déplacement latéral)

Centre de gravité de la charge

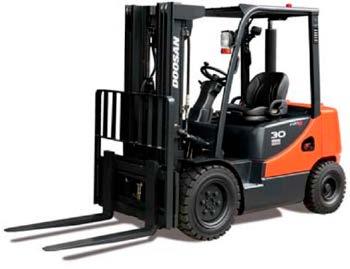

DOOSAN B30X-7 : Chariot élévateur électrique 3 tonnes à quatre roues

Spécifications techniques

• Marque et type : Doosan B30X-7

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1245 mm

• Longueur totale, fourches non comprises : 2480 mm

• Distance de charge (taille x) : 454 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches : 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3950 mm

• Batterie : Hoppecke 80 V - 775 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 120 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 5068 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, gyrophare, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

DOOSAN B30X-7 : Chariot élévateur électrique 3 tonnes à quatre roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4730 mm (appareil avec tablier à déplacement latéral) Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4805 mm (appareil avec tablier à déplacement latéral)

Centre de gravité de la charge

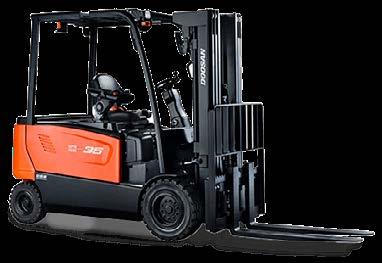

DOOSAN B35X-7 : Chariot élévateur électrique 3,5

tonnes à quatre roues

Spécifications techniques

• Marque et type : Doosan B35X-7

• Capacité de levage de base : 3500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1245 mm

• Longueur totale, fourches non comprises : 2564 mm

• Distance de charge (taille x) : 454 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3950 mm

• Batterie : Hoppecke 80 V - 775 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 120 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 5486 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, gyrophare, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

DOOSAN B35X-7 : Chariot élévateur électrique

3,5 tonnes à quatre roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4380 mm (appareil avec tablier à déplacement latéral)

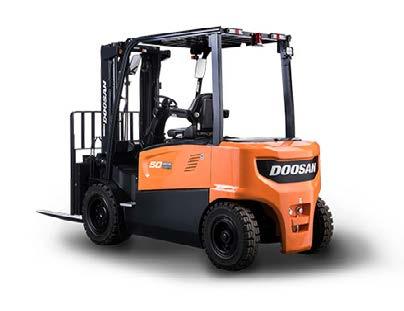

DOOSAN B50XC-7 : Chariot élévateur électrique

5 tonnes à quatre roues

Spécifications techniques

• Marque et type : Doosan B50XC-7

• Capacité de levage de base : 4990 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1470 mm

• Longueur totale, fourches non comprises : 2987 mm

• Distance de charge (taille x) : 572 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4617 mm

• Batterie : Hoppecke 80 V - 930 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 150 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 7734 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, gyrophare, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât, tablier à déplacement latéral

• Options supplémentaires sur certains chariots élévateurs de notre parc : quatrième vanne hydraulique + lignes dans le mât, tablier à déplacement latéral intégré + positionneur de fourches, cabine fermée avec chauffage

DOOSAN B50XC-7 : Chariot élévateur électrique 5 tonnes à quatre roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral hook-on ou d'un tablier à déplacement latéral intégré + positionneur de fourches.

Infos sur le tablier à déplacement latéral intégré - positionneur de fourches Doosan :

• Fourches hook-on de classe IIIA

• Plage d'ouverture minimale entre les fourches : 70 mm

• Plage d'ouverture maximale entre les fourches : 875 mm (avec une largeur de fourche standard de 150 mm)

• Pas de déplacement latéral lors de l'ouverture ou de la fermeture maximale des fourches

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Un autre accessoire n'est pas possible si le chariot élévateur est équipé d'un tablier à déplacement latéral intégré - positionneur de fourches.

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4700 mm (appareil avec tablier à déplacement latéral ou tablier à déplacement latéral intégré avec positionneur de fourches)

Centre de gravité de la charge

résiduelle

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6050 mm (appareil avec tablier à déplacement latéral ou tablier à déplacement latéral intégré avec positionneur de fourches)

Centre de gravité de la charge

résiduelle

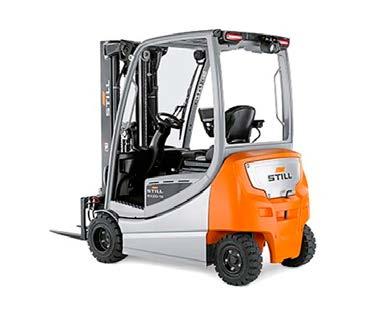

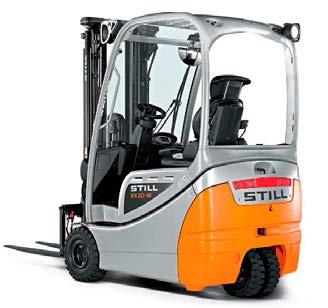

STILL

Spécifications techniques

• Marque et type : Still RX 20-16 C

• Capacité de levage de base : 1600 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1099 mm

• Longueur totale, fourches non comprises : 1861 mm

• Distance de charge (taille x) = 374 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3311 mm

• Batterie : Hoppecke 48 V - 625 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3200 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

• Options supplémentaires disponibles sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, quatrième vanne hydraulique, quatrième vanne hydraulique + lignes dans le mât jusqu'au tablier porte-fourches (cette option est indispensable si vous souhaitez connecter un autre accessoire ou un accessoire supplémentaire au chariot élévateur)

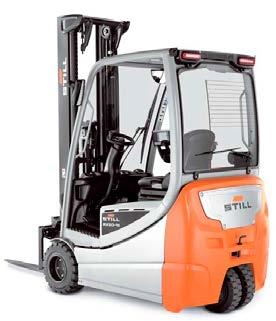

STILL RX 20-16C (taille compacte) : Chariot élévateur électrique 1,6 T à trois roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré

Si le chariot élévateur est équipé d'un accessoire supplémentaire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z

2) Tête rotative 360° à rotation sans fin

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4920 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Spécifications techniques

• Marque et type : Still RX 20-16

• Capacité de levage de base : 1600 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1099 mm

• Longueur totale, fourches non comprises : 1883 mm

• Distance de charge (taille x) = 355 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3333 mm

• Batterie : Hoppecke 48 V - 625 Ah avec système central de remplissage d'eau

• Chargeur HF : 8V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3300 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

Still

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré

Si le chariot élévateur est équipé d'un accessoire supplémentaire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z

2) Tête rotative 360° à rotation sans fin

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6070 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Spécifications techniques

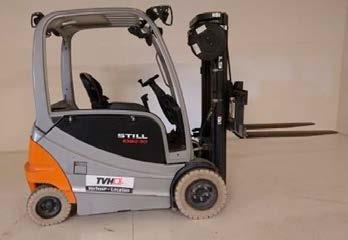

• Marque et type : Still RX 20-16

• Capacité de levage de base : 1600 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1099 mm

• Longueur totale, fourches non comprises : 1944 mm

• Distance de charge (taille x) = 374 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3394 mm

• Batterie : Hoppecke 48 V - 625 Ah avec système central de remplissage d'eau

• Chargeur HF : 8V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3300 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

STILL RX 20-16 (modèles à partir de 2019) : Chariot élévateur

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré

Si le chariot élévateur est équipé d'un accessoire supplémentaire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z

2) Tête rotative 360° à rotation sans fin

Still

Spécifications techniques

• Marque et type : Still RX 20-20

• Capacité de levage de base : 2000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1138 mm

• Longueur totale, fourches non comprises : 2092 mm

• Distance de charge (taille x) = 365 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3542 mm

• Batterie : Hoppecke 48 V - 625 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3650 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré ou hook-on

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

Still RX 20-20 (modèles jusqu’à 2018) : Chariot élévateur électrique 2 T à trois roues

Hauteurs de levage disponibles dans notre parc de location (mât de levage triplex) :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

4165 mm 1960 mm 1405 mm

4465 mm 2060 mm 1505 mm

4765 mm 2160 mm 1605 mm

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

kg 6115 mm 2610 mm 2055 mm 2082 mm 1440 kg

6865 mm 2860 mm 2305 mm 2082 mm 870 kg

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z

2) Tête rotative 360° à rotation sans fin

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4165 mm combiné à un tablier à déplacement latéral intégré

de la

résiduelle 1615

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4465 mm combiné à un tablier à déplacement latéral intégré Centre de

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4765 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6115 mm combiné à un tablier à déplacement latéral intégré Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6865 mm combiné à un tablier à déplacement latéral intégré Centre de gravité de la charge

STILL RX 20-20L (modèles à partir de 2019) :

Spécifications techniques

• Marque et type : Still RX 20-20L

• Capacité de levage de base : 2000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1149 mm

• Longueur totale, fourches non comprises : 2066 mm

• Distance de charge (taille x) = 365 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3516 mm

• Batterie : Hoppecke 48 V - 750 Ah avec système central de remplissage d'eau

• Chargeur HF : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3700 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré ou hook-on

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

STILL RX 20-20L (modèles à partir de 2019) : Chariot élévateur

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât Hauteur de levage libre

4180 mm 1960 mm 1480 mm

4480 mm 2060 mm 1580 mm

4780 mm 2160 mm 1680 mm

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

5080 mm 2260 mm 1780 mm 2035 mm 1870 kg

6130 mm 2610 mm 2130 mm 2035 mm 1330 kg

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z

2) Tête rotative 360° à rotation sans fin

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4180 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4480 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4780 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5080 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6130 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

DOOSAN B20 T-7 :

Chariot élévateur électrique 2 tonnes à trois roues

STILL RX 20-20P: Chariot élévateur électrique 2 tonnes à quatre roues

Spécifications techniques :

• Marque et type : Still RX 20-20P

• Capacité de levage de base : 2000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1149 mm

• Longueur totale, fourches non comprises : 2159 mm

• Distance de charge (taille x) = 388 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm.

• Type de pneus: pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm.

• Autres longueurs de fourches disponibles : 1800, 2400 mm

• Rallonges de fourche disponibles : 1600, 2000 mm

• Largeur d’allée requise lors de l’empilage d’europalettes à 90° : 3609 mm

• Batterie: Hoppecke 48 V - 625 Ah avec système central de remplissage d’eau

• Zivan hf chargeur: 80 V – 100 A, fiche d’alimentation: 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise: 3.800 kg (des écarts mineurs sont possibles)

• Accessoire standard: tablier à déplacement latéral hook-on

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât

• Options supplémentaires disponibles sur certains chariots élévateurs de notre parc: cabine fermée avec chauffage

DOOSAN B20 T-7 :

Chariot élévateur électrique 2 tonnes à trois roues

STILL RX 20-20P: Chariot élévateur électrique 2 tonnes à quatre roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale 4180 mm

mm 2160 mm 1680 mm

kg 5080 mm 2260 mm 1780 mm 2035 mm 1770 kg

5680 mm 2460 mm 1980 mm 2035 mm 1550 kg 6130 mm 2610 mm 2130 mm 2035 mm

6880 mm 2860 mm 2380 mm 2035 mm

7930 mm 3210 mm 2730 mm 2035 mm

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d’un tablier à déplacement latéral intégré.

Si votre chariot élévateur est équipé d’un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires) :

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z

2) Tête rotative 360° à rotation sans fin

de gravité de la charge

Capacité résiduelle

voir au verso

DOOSAN B20 T-7 :

Chariot élévateur électrique 2 tonnes à trois roues

STILL RX 20-20P: Chariot élévateur électrique 2 tonnes à quatre roues

Centre de gravité de la charge

résiduelle 1600 kg 1475

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5680 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

résiduelle

Centre de gravité de la

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6880 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 7930 mm combiné à un tablier à déplacement latéral intégré Centre de gravité de la charge

DOOSAN B20 T-7 : Chariot élévateur électrique 2 tonnes à trois roues

STILL RX 20-20P: Chariot élévateur électrique 2 tonnes à quatre roues

Spécifications techniques

• Marque et type : Still RX 60-25

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1199 mm, remarque : les chariots élévateurs avec une hauteur de levage de 5540 mm et plus ont une largeur de 1303 mm

• Longueur totale, fourches non comprises : 2353 mm

• Distance de charge (taille x) = 445 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3877 mm

• Batterie : Hoppecke 80 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan : 80 V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 4950 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale 4400 mm

kg 4590 mm 2175 mm

mm 2475 mm 1850 mm

kg 6040 mm 2725 mm 2100 mm

7390 mm 3175 mm 2550 mm

mm 2230 kg

mm 1260 kg

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 1,6T410Z et type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4400 mm combiné à un tablier à déplacement latéral intégré Centre de gravité de la charge

résiduelle

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4590 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

Capacité résiduelle 2160 kg 1975 kg 1815 kg 1680 kg 1565 kg 1460

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5390 mm combiné à un tablier à déplacement latéral intégré Centre de

résiduelle

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6040 mm combiné à un tablier à déplacement latéral intégré Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 7390 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

DOOSAN

Spécifications techniques

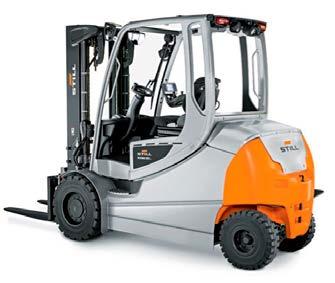

• Marque et type : Still RX 60-25

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1200 mm, remarque : les chariots élévateurs avec une hauteur de levage de 5190 mm et plus ont une largeur de 1296 mm

• Longueur totale, fourches non comprises : 2410 mm

• Distance de charge (taille x) = 455 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3890 mm

• Batterie : Hoppecke 80 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan : 80 V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 5000 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral hook-on

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât

• Options supplémentaires disponibles sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage La quatrième vanne hydraulique + les lignes dans le mât sont indispensables si vous souhaitez connecter un autre accessoire ou un accessoire supplémentaire au chariot élévateur

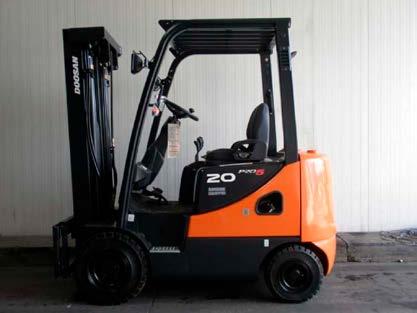

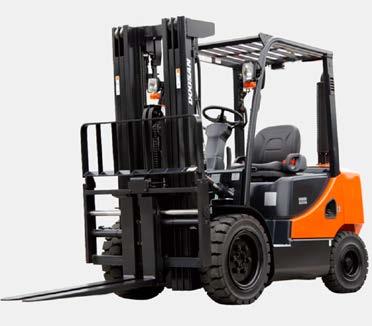

DOOSAN D20SC-5 : Chariot élévateur diesel 2 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale 4590 mm

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si le chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

Centre de gravité de la charge

DOOSAN

Spécifications techniques

• Marque et type : Still RX 60-30

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1199 mm, remarque : les chariots élévateurs avec une hauteur de levage de 5540 mm et plus ont une largeur de 1298 mm

• Longueur totale, fourches non comprises : 2428 mm

• Distance de charge (taille x) = 465 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3960 mm

• Batterie : Hoppecke 80 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan : 80 V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 5600 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

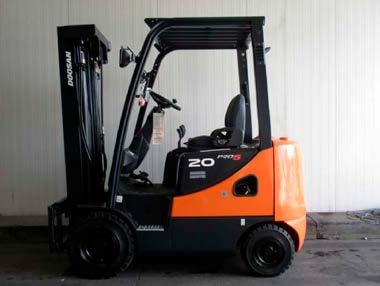

DOOSAN D20SC-5 :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

Fond blanc = mât de levage triplex (3 sections)

Fond gris = mât de levage quadruplex = mât de levage en 4 sections (hauteur de levage élevée combinée à une faible hauteur de construction du mât)

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4440 mm combiné à un tablier à déplacement latéral intégré

de gravité de la charge

Centre de gravité de la charge

voir au verso

Centre de gravité de la charge

Capacité résiduelle 2265 kg 2070 kg 1910 kg 1765

Centre de gravité de la

Capacité résiduelle 1225 kg 1120

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

Tableau des capacités résiduelles RX60-30 avec mât quadruplex, hauteur de levage de 6250 mm, TDL intégré inclus

Hauteur de levage

Centre de gravité de la charge 500 mm

Centre de gravité de la charge 600 mm

Centre de gravité de la charge 800 mm

Tableau des capacités résiduelles RX60-30 avec mât quadruplex, hauteur de levage de 8050 mm, TDL intégré inclus

Hauteur de levage

Centre de gravité de la charge 500 mm

Centre de gravité de la charge 600 mm

Centre de gravité de la charge 800 mm

8050 mm 1000 kg 920 kg 780 kg

mm 1550 kg 1420 kg

STILL RX 60-30 (modèles jusqu’à 2019) : Chariot élévateur électrique 3 T à quatre roues

DOOSAN

Spécifications techniques

• Marque et type : Still RX 60-30

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1303 mm, remarque : les chariots élévateurs avec une hauteur de levage de 5190 mm et plus ont une largeur de 1399 mm

• Longueur totale, fourches non comprises : 2430 mm

• Distance de charge (taille x) = 468 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3940 mm

• Batterie : Hoppecke 80 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan : 80 V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 5600 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral hook-on

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât (cette option est indispensable si vous souhaitez connecter un autre accessoire ou un accessoire supplémentaire au chariot élévateur)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage

DOOSAN D20SC-5 :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale 4590 mm

7390 mm

8200 mm 2680 mm

Fond blanc = mât de levage triplex (3 sections)

Fond gris = mât de levage quadruplex = mât de levage en 4 sections (hauteur de levage élevée combinée à une faible hauteur de construction du mât)

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil sans accessoire. Si le chariot élévateur est équipé d'un tablier à déplacement latéral, réduire la capacité de levage de 10%.

Si votre chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Remarque : capacité résiduelle pour les chariots élévateurs à mât quadruplex -> voir tableau

Autres accessoires disponibles (voir également Accessoires)

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

Centre de gravité de la charge

Capacité résiduelle 2550 kg 2330 kg 2170 kg 1990

Centre de gravité de la charge

de gravité de la charge

STILL RX 60-30 (modèles à partir de 2020) : Chariot

de la

TABLEAU DES CAPACITÉS RÉSIDUELLES DU RX60-30 AVEC MÂT QUADRUPLEX , HAUTEUR DE LEVAGE DE 8200 MM SANS TABLIER À DÉPLACEMENT LATÉRAL

Hauteur de levage

Centre de gravité de la charge 500 mm

Centre de gravité de la charge 600 mm

Centre de gravité de la charge 800 mm

TABLEAU DES CAPACITÉS RÉSIDUELLES DU RX60-30 AVEC MÂT QUADRUPLEX, HAUTEUR DE LEVAGE DE 8200 MM, TABLIER À DÉPLACEMENT LATÉRAL HOOK-ON INCLUS

Hauteur de levage

Centre de gravité de la charge 500 mm

Centre de gravité de la charge 600 mm

8200 mm 820 kg 750 kg

Centre de gravité de la charge 800 mm

7500 mm 1250 kg 1140 kg 970 kg

6700 mm 1470 kg 1730 kg 1470 kg

5690 mm 2310 kg 2110 kg 1790 kg

STILL RX 60-30 (modèles à partir de 2020) : Chariot élévateur électr. 3 T à quatre roues

Spécifications techniques

• Marque et type : Still RX 60-35

• Capacité de levage de base : 3500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1300 mm, remarque : les chariots élévateurs avec une hauteur de levage de 5540 mm et plus ont une largeur de 1398 mm

• Longueur totale, fourches non comprises : 2548 mm

• Distance de charge (taille x) = 465 mm

• Classe du tablier porte-fourches : IIIA (3 A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4079 mm

• Batterie : Hoppecke 8 V - 775 Ah avec système central de remplissage d'eau

• Chargeur HF : 80 V – 150 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 5.900 kg

• Accessoire standard : tablier à déplacement latéral

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

DOOSAN D20SC-5 :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

4440 mm 2125 mm 1350 mm 2125 mm 3500 kg

4590 mm 2175 mm 1400 mm 2211 mm 3500 kg

5190 mm 2375 mm 1600 mm 2211 mm 3500 kg

6040 mm 2725 mm 1950 mm 2211 mm 3010 kg

Mât de levage triplex (3 sections)

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré

Si le chariot élévateur est équipé d'un tablier à déplacement latéral hook-on, réduire la capacité de levage de 5%

Si le chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Informations concernant les autres accessoires (voir également Accessoires) :

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 2,5T410Z

2) Tablier à déplacement latéral hook-on + positionneur de fourches Kaup type 3,5T466B avec fourches hook-on -> voir les longueurs de fourches disponibles

3) Tête rotative 360° à rotation sans fin

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5190 mm combiné à un tablier à déplacement latéral intégré

Centre de gravité de la charge

DOOSAN

Spécifications techniques

• Marque et type : Still RX 60-35L

• Capacité de levage de base : 3500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1303 mm, remarque : les chariots élévateurs avec une hauteur de levage de 5190 mm et plus ont une largeur de 1399 mm

• Longueur totale, fourches non comprises : 2575 mm

• Distance de charge (taille x) = 468 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° :4141 mm

• Batterie : 80 V - 775 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan : 80 V – 100 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 6070 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral hook-on

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât

DOOSAN D20SC-5 :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral.

Si le chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Informations concernant les autres accessoires (voir également Accessoires) :

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 2,5T410Z

2) Tête rotative 360° à rotation sans fin

3) Retourneur de palox rotatif à 180 °

de gravité de la charge

DOOSAN

Spécifications techniques

• Marque et type : Still RX 60-50

• Capacité de levage de base : 4990 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1399 mm

• Longueur totale, fourches non comprises : 2896 mm

• Distance de charge (taille x) = 535 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm.

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4418 mm

• Batterie : Hoppecke 80 V - 930 Ah avec système central de remplissage d'eau

• Chargeur HF : 80 V – 150 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 7.950 kg

• Accessoire standard : tablier à déplacement latéral intégré + positionneur de fourches Kaup type 4.8T466BI

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches Kaup type 4.8T466B sur un tablier porte-fourches standard de classe 3A, plaque d'immatriculation

DOOSAN D20SC-5 : Chariot élévateur diesel 2

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

Mât de levage triplex (3 sections), certains appareils avec un mât de levage triplex de 4,33 m sont adaptés à la conduite à l'intérieur de conteneurs.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré + positionneur de fourches Kaup type 4.8T466BI ou d'un tablier à déplacement latéral + positionneur de fourches Kaup type 4.8T466B.

Informations concernant l'accessoire intégré Kaup type 4.8T466B ou 4.8T466BI

• Largeur : 1350 mm (largeur de la machine = 1399 mm)

• Plage d'ouverture au milieu des fourches : 180 – 1320 mm

Largeur de fourche standard = 125 mm (50 mm d'épaisseur), classe 3A

• Ouverture minimale/maximale entre les fourches : 55/1195 mm (avec fourche standard)

• Fourches hook-on de classe IIIA (consultez les longueurs de fourches disponibles)

Tablier à déplacement latéral indépendant de 100 mm vers la gauche et la droite quelle que soit la plage d'ouverture des fourches

Si le chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Informations concernant les autres accessoires (voir également Accessoires) :

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 3T410Z

2) Tête rotative 360° à rotation sans fin

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4330 mm avec tablier à déplacement latéral + positionneur de fourches Kaup

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5380 mm avec tablier à déplacement latéral + positionneur de fourches Kaup Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6580 mm avec tablier à déplacement latéral + positionneur de fourches Kaup

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 7180 mm avec tablier à déplacement latéral + positionneur de fourches Kaup

Centre de gravité de la charge

Spécifications techniques

• Marque et type : Still RX 60-50/600

• Capacité de levage de base : 4990 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1399 mm

• Longueur totale, fourches non comprises : 2963 mm

• Distance de charge (taille x) = 535 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4418 mm

• Batterie : Hoppecke 80 V - 930 Ah avec système central de remplissage d'eau

• Chargeur HF : 80 V – 150 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 8500 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré + positionneur de fourches Kaup type 4.8T466BI

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât

DOOSAN D20SC-5 : Chariot élévateur diesel 2

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

4030 mm

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

Mât de levage triplex (3 sections), certains appareils avec un mât de levage triplex de 4,03 m sont adaptés à la conduite à l'intérieur de conteneurs.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré + positionneur de fourches Kaup type 4.8T466BI

Informations concernant l'accessoire intégré Kaup type 4.8T466BI

Largeur : 1350 mm (largeur de la machine = 1399 mm)

Plage d'ouverture au milieu des fourches : 180 – 1320 mm

• Largeur de fourche standard = 125 mm (50 mm d'épaisseur), classe 3A

Ouverture minimale/maximale entre les fourches : 55/1195 mm (avec fourche standard)

Fourches hook-on de classe IIIA (consultez les longueurs de fourches disponibles)

• Tablier à déplacement latéral indépendant de 100 mm vers la gauche et la droite quelle que soit la plage d'ouverture des fourches

Si le chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Informations concernant les autres accessoires (voir également Accessoires) :

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 3T410Z

2) Tête rotative 360° à rotation sans fin

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4030 mm avec tablier à déplacement latéral + positionneur de fourches Kaup

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5080 mm avec tablier à déplacement latéral + positionneur de fourches Kaup

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6280 mm avec tablier à déplacement latéral + positionneur de fourches Kaup Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6880 mm avec tablier à déplacement latéral + positionneur de fourches Kaup Centre de gravité de la charge

DOOSAN

Spécifications techniques

• Marque et type : Still RX 60-50/600

• Capacité de levage de base : 4990 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1399 mm

• Longueur totale, fourches non comprises : 3020 mm

• Distance de charge (taille x) = 525 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus : pneus pleins souples non marquants

• Longueur de fourche standard : 1200 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4570 mm

• Batterie : Hoppecke 80 V - 930 Ah avec système central de remplissage d'eau

• Chargeur HF : 80 V – 150 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 8500 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré + positionneur de fourches Kaup type 4.8T466BI

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât

DOOSAN D20SC-5 :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale 4030 mm

Mât de levage triplex (3 sections), certains appareils avec un mât de levage triplex de 4,03 m sont adaptés à la conduite à l'intérieur de conteneurs.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, et pour un appareil équipé d'un tablier à déplacement latéral hook-on + positionneur de fourches Kaup type 4.8T466B

Informations concernant l'accessoire intégré Kaup type 4.8T466B

Largeur : 1350 mm (largeur de la machine = 1399 mm)

• Plage d'ouverture au milieu des fourches : 180 – 1320 mm

• Largeur de fourche standard = 125 mm (50 mm d'épaisseur), classe 3A

Ouverture minimale/maximale entre les fourches : 55/1195 mm (avec fourche standard)

• Fourches hook-on de classe IIIA (consultez les longueurs de fourches disponibles)

• Tablier à déplacement latéral indépendant de 100 mm vers la gauche et la droite quelle que soit la plage d'ouverture des fourches

Si le chariot élévateur est équipé d'un autre accessoire, contactez un SPOC pour calculer la capacité de levage résiduelle.

Informations concernant les autres accessoires (voir également Accessoires) :

1) Positionneur de fourches large Kaup avec tablier à déplacement latéral intégré type 3T410Z

2) Tête rotative 360° à rotation sans fin

Centre de gravité de la charge

résiduelle

Centre de gravité de la charge

DOOSAN D20SC-5 :

Spécifications techniques

• Marque et type : Still RX 60-60

• Capacité de levage de base : 6000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1679 mm

• Longueur totale, fourches non comprises : 3450 mm

• Distance de charge (taille x) = 710 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : cushion non marquants (uniquement les pneus avant)

• Type de pneus arrière : pneus pleins souples non marquants

• Longueur de fourche standard : 1800 mm

• Autres longueurs de fourches disponibles : 1200 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 5117 mm

• Batterie : Hoppecke 80 V - 1240 Ah avec système central de remplissage d'eau

• Chargeur HF : 80 V – 150 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 14.350 kg

• Équipement standard : phares de travail avant, phare de travail arrière, avertisseur de recul Bluespot, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât, cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches Kaup type 6T466BI

DOOSAN D20SC-5 :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré.

Informations concernant l'accessoire intégré Kaup type 6T466BI

Largeur : 1650 mm (largeur de la machine = 1679 mm)

Plage d'ouverture au milieu des fourches : 260 – 1540 mm

• Largeur de fourche standard = 150 mm

• Ouverture minimale/maximale entre les fourches : 110/1390 mm (avec fourche standard)

Fourches hook-on de classe IVA (consultez les longueurs de fourches disponibles)

• Tablier à déplacement latéral indépendant de 160 mm vers la gauche et la droite quelle que soit la plage d'ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5370 mm avec tablier à déplacement latéral + positionneur de fourches Kaup Centre de

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5820 mm avec tablier à déplacement latéral + positionneur de fourches Kaup

Centre de gravité de la charge

Spécifications techniques

• Marque et type : Still RX 60-80/900

• Capacité de levage de base : 8000 kg à 900 mm du centre de gravité de la charge

• Largeur totale : 2141 mm

• Longueur totale, fourches non comprises : 3535 mm

• Distance de charge (taille x) = 750 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : 4 x pneus pleins souples non marquants

• Type de pneus arrière : pneus pleins souples non marquants

• Longueur de fourche standard : 1800 mm

• Autres longueurs de fourches disponibles : 1200 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 5199 mm

• Batterie : Hoppecke 80 V - 1240 Ah avec système central de remplissage d'eau

• Chargeur HF : 80 V – 150 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 17.450 kg

DOOSAN D20SC-5 :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 900 mm, et pour un appareil équipé d'un tablier à déplacement latéral intégré.

Informations concernant l'accessoire intégré Kaup type 10T466BI

• Largeur : 2060 mm (largeur de la machine = 2141 mm)

• Plage d'ouverture au milieu des fourches : 260 – 1960 mm

Largeur de fourche standard = 200 mm (70 mm d'épaisseur)

Ouverture minimale/maximale entre les fourches : 60/1760 mm (fourche standard)

• Fourches hook-on de classe IVA (consultez les longueurs de fourches disponibles)

Tablier à déplacement latéral indépendant de 160 mm vers la gauche et la droite quelle que soit la plage d'ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité

de gravité de la charge

Capacité résiduelle

DOOSAN B20 T-7 :

DOOSAN D20SC-5 : Chariot élévateur diesel 2 tonnes

Chariot élévateur électrique 2 tonnes à trois roues

Spécifications techniques

• Marque et type : Doosan D20SC-5

• Capacité de levage de base : 2000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1070 mm

• Longueur totale, fourches non comprises : 2250 mm

• Distance de charge (taille x) = 399 mm

• Classe du tablier porte-fourches : II a (2a), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 100 x 35 mm

• Autres longueurs de fourches disponibles : classe IIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3622 mm

• Moteur diesel 4 cylindres 2,4 litres Kubota type V2403

• Capacité du réservoir à carburant : 42 litres.

• Consommation de carburant : 1,7 l/h

• Poids propre : 3250 kg (des écarts mineurs sont possibles)

• Équipement standard : tablier à déplacement latéral, feux de signalisation conformes au code de la route, 3 valves hydrauliques + lignes dans le mât

DOOSAN B20 T-7 : Chariot élévateur

DOOSAN D20SC-5 : Chariot élévateur diesel 2 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, en tenant compte d'un tablier à déplacement latéral hook-on ou d'un tablier à déplacement latéral intégré + positionneur de fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4750 mm.

de gravité de la charge

DOOSAN B20 T-7 :

DOOSAN D25S-5 : Chariot élévateur diesel 2,5 tonnes

Chariot élévateur électrique 2 tonnes à trois roues

Spécifications techniques

• Marque et type : Doosan D25S-5

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1170 mm

• Longueur totale, fourches non comprises : 2595 mm

• Distance de charge (taille x) = 480 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 100 x 45 mm

• Autres longueurs de fourches disponibles : classe IIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4250 mm

• Moteur diesel 4 cylindres 2,4 litres Doosan type 4TNE98

• Capacité du réservoir à carburant : 51 litres.

• Consommation de carburant : 3,3 l/h

• Poids propre : 4065 kg (des écarts mineurs sont possibles)

• Équipement standard : tablier à déplacement latéral, feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât

• Options supplémentaires sur certains chariots élévateurs de notre parc : tablier à déplacement latéral intégré – positionneur de fourches, cabine fermée avec chauffage

DOOSAN B20 T-7 :

DOOSAN D25S-5 : Chariot élévateur diesel 2,5 tonnes

Chariot élévateur électrique 2 tonnes à trois roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 3900 mm

Mât de levage triplex (3 sections)

kg/500 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 3900 mm.

de gravité de la charge

Chariots élévateurs dont la hauteur de construction est inférieure à 2 mètres disponibles dans notre parc de location : 21776a et 21777a.

DOOSAN D25G Plus : Chariot élévateur diesel 2,5 tonnes

Spécifications techniques

• Marque et type : Doosan D25G Plus

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1165 mm

• Longueur totale, fourches non comprises : 2585 mm

• Distance de charge (taille x) = 467 mm

• Classe du tablier porte-fourches : IIA (2a), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 100 x 45 mm

• Autres longueurs de fourches disponibles : classe IIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4167 mm

• Moteur diesel 4 cylindres 3 litres Yanmar type 4TNE94L

• Capacité du réservoir à carburant : 50 litres.

• Consommation de carburant : 3,9 l/h

• Poids propre : 3890 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : tablier à déplacement latéral intégré – positionneur de fourches, cabine fermée avec chauffage

DOOSAN D25G Plus : Chariot élévateur diesel 2,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4270 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4710 mm

de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5540 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5990 mm

Centre de gravité de la charge

DOOSAN D25S-7 : Chariot élévateur diesel 2,5 tonnes

Spécifications techniques

• Marque et type : Doosan D25S-7

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1170 mm

• Longueur totale, fourches non comprises : 2595 mm

• Distance de charge (taille x) = 480 mm

• Classe du tablier porte-fourches : IIA (2a), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 100 x 45 mm

• Autres longueurs de fourches disponibles : classe IIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4250 mm

• Moteur diesel 4 cylindres 2,4 litres Doosan type D24NAP

• Capacité du réservoir à carburant : 51 litres.

• Consommation de carburant : 3,3 l/h

• Poids propre : 4065 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : tablier à déplacement latéral intégré – positionneur de fourches, cabine fermée avec chauffage

DOOSAN D25S-7 : Chariot élévateur diesel 2,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4290 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4730 mm Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5560 mm

Centre de gravité de la

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6010 mm

Centre de gravité de la charge

DOOSAN D30G Plus : Chariot élévateur diesel 3 tonnes

Spécifications techniques

• Marque et type : Doosan D30G Plus

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1228 mm

• Longueur totale, fourches non comprises : 2687 mm

• Distance de charge (taille x) = 482 mm

• Classe du tablier porte-fourches : iii a (3a), hauteur du tablier porte-fourches = 508 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 125 x 45 mm

• Autres longueurs de fourches disponibles : classe IIIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4312 mm

• Moteur diesel 4 cylindres 3 litres Yanmar type 4TNE94L

• Capacité du réservoir à carburant : 50 litres.

• Consommation de carburant : 4,3 l/h

• Poids propre : 4330 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : tablier à déplacement latéral intégré – positionneur de fourches, cabine fermée avec chauffage

DOOSAN D30G Plus : Chariot élévateur diesel 3 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 4710 mm 2145 mm 1475m 2160 mm 2525 kg/500 mm 5990 mm 2645 mm 1975 mm 2160 mm 2230 kg/500 mm

Mât de levage triplex (3 sections)

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4710 mm

de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5990 mm

de la charge

résiduelle

DOOSAN D30S-7 : Chariot élévateur diesel 3 tonnes

Spécifications techniques

• Marque et type : Doosan D30S-7

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1197 mm

• Longueur totale, fourches non comprises : 2700 mm

• Distance de charge (taille x) = 485 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 125 x 45 mm

• Autres longueurs de fourches disponibles : classe IIIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4250 mm

• Moteur diesel 4 cylindres 2,4 litres Doosan type D24NAP

• Capacité du réservoir à carburant : 51 litres

• Consommation de carburant : 3,7 l/h

• Poids propre : 4565 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : tablier à déplacement latéral intégré – positionneur de fourches, cabine fermée avec chauffage

DOOSAN D30S-7 : Chariot élévateur diesel 3 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

mm 2165 mm

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

kg/500 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4730 mm

Centre de gravité de la charge

résiduelle

DOOSAN D35C-7 : Chariot élévateur diesel 3,5 tonnes

Spécifications techniques

• Marque et type : Doosan D35C-7

• Capacité de levage de base : 3500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1255 mm

• Longueur totale, fourches non comprises : 2765 mm

• Distance de charge (taille x) = 495 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 125 x 45 mm

• Autres longueurs de fourches disponibles : classe IIIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4315 mm

• Moteur diesel 4 cylindres 2,4 litres Doosan type D24NAP

• Capacité du réservoir à carburant : 51 litres.

• Consommation de carburant : 3,9 l/h

• Poids propre : 4915 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage

DOOSAN D35C-7 : Chariot élévateur diesel 3,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, en tenant compte d'un tablier à déplacement latéral hook-on

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 3960 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4380 mm Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5655 mm Centre de gravité d e la charge

résiduelle

DOOSAN D45SC-7 : Chariot élévateur diesel 4,5 tonnes

Spécifications techniques

• Marque et type : Doosan D45SC-7

• Capacité de levage de base : 4500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1455 mm

• Longueur totale, fourches non comprises : 3165 mm

• Distance de charge (taille x) = 560 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 50 mm

• Autres longueurs de fourches disponibles : classe IIIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4437 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34NAP

• Capacité du réservoir à carburant : 90 litres.

• Consommation de carburant : 5,4 l/h

• Poids propre : 6400 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, climatisation, tablier à déplacement latéral intégré + positionneur de fourches

DOOSAN D45SC-7 : Chariot élévateur diesel 4,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, en tenant compte d'un tablier à déplacement latéral intégré + positionneur de fourches

Informations sur l'accessoire

1) Tablier à déplacement latéral intégré + positionneur de fourches Doosan

2) Largeur de fourche standard = 150 mm (50 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 990 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4250 mm Centre de

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6050 mm

Centre de gravité de la charge

DOOSAN D50SC-7 : Chariot élévateur diesel 5 tonnes

Spécifications techniques

• Marque et type : Doosan D50SC-7

• Capacité de levage de base : 5000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1455 mm

• Longueur totale, fourches non comprises : 3280 mm

• Distance de charge (taille x) = 570 mm

• Classe du tablier porte-fourches : standard IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm si la machine est équipée d'un tablier à déplacement latéral intégré + positionneur de fourches

Doosan

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 50 mm

• Autres longueurs de fourches disponibles : classe IVA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4437 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34NAP

• Capacité du réservoir à carburant : 119 litres.

• Consommation de carburant : 5,6 l/h

• Poids propre : 6900 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, climatisation, tablier à déplacement latéral intégré + positionneur de fourches

DOOSAN D50SC-7 : Chariot élévateur diesel 5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Informations sur l'accessoire

1) Tablier à déplacement latéral intégré + positionneur de fourches Doosan

2) Largeur de fourche standard = 150 mm (50 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 990 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4250 mm Centre de

de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6500 mm Centre de gravité de la charge

DOOSAN D50C-7 : Chariot élévateur diesel 5 tonnes

Spécifications techniques

• Marque et type : Doosan D50C-7

• Capacité de levage de base : 5000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1455 mm

• Longueur totale, fourches non comprises : 3325 mm

• Distance de charge (taille x) = 570 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4495 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34NAP

• Capacité du réservoir à carburant : 119 litres.

• Consommation de carburant : 5,6 l/h

• Poids propre : 7400 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, climatisation, tablier à déplacement latéral intégré + positionneur de fourches

DOOSAN D50C-7 : Chariot élévateur diesel 5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Mât de levage triplex (3 sections)

Informations sur l'accessoire

1) Tablier à déplacement latéral intégré + positionneur de fourches Doosan

2) Largeur de fourche standard = 150 mm (60 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 990 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4125 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4575 mm

Centre de gravité de la

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5475 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5925 mm

Centre de gravité de la charge

DOOSAN D55SC-7 : Chariot élévateur diesel 5,5 tonnes

Spécifications techniques

• Marque et type : Doosan D55SC-7

• Capacité de levage de base : 5500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1455 mm

• Longueur totale, fourches non comprises : 3350 mm

• Distance de charge (taille x) = 570 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4545 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34NAP

• Capacité du réservoir à carburant : 119 litres.

• Consommation de carburant : 6,1 l/h

• Poids propre : 7400 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage.

DOOSAN D55SC-7 : Chariot élévateur diesel 5,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 4125 mm 2180 mm 1230 mm 2230 mm 5015 kg/500 mm

Mât de levage triplex (3 sections)

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm Les appareils de ce type dans notre parc de location sont équipés d'un tablier à déplacement latéral ou, en option, d'un tablier à déplacement latéral intégré + positionneur de fourches

Informations sur le tablier à déplacement latéral intégré + positionneur de fourches :

1) Largeur de fourche standard = 150 mm (60 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 990 mm (fourche standard)

3) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4125 mm

DOOSAN D55C-7 : Chariot élévateur diesel 5,5 tonnes

Spécifications techniques

• Marque et type : Doosan D55C-7

• Capacité de levage de base : 5500 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1455 mm

• Longueur totale, fourches non comprises : 3350 mm

• Distance de charge (taille x) = 570 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4545 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34NAP

• Capacité du réservoir à carburant : 119 litres.

• Consommation de carburant : 6,1 l/h

• Poids propre : 6600 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, climatisation, tablier à déplacement latéral + positionneur de fourches

DOOSAN D55C-7 : Chariot élévateur diesel 5,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm

Les appareils de ce type dans notre parc de location sont équipés d'un tablier à déplacement latéral hook-on ou, en option, d'un tablier à déplacement latéral + positionneur de fourches

Informations sur l'accessoire

1) Largeur de fourche standard = 150 mm (60 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 990 mm (fourche standard)

3) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4120 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4570 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5925 mm

Centre de gravité de la charge

DOOSAN D55C-9 : Chariot élévateur diesel 5,5 tonnes

Spécifications techniques

• Marque et type : Doosan D55C-9

• Capacité de levage de base : 5500 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1455 mm

• Longueur totale, fourches non comprises : 3340 mm

• Distance de charge (taille x) = 570 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4870 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan

• Capacité du réservoir à carburant : 119 litres.

• Consommation de carburant : 6,1 l/h

• Poids propre : 7200 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage

DOOSAN D55C-9 : Chariot élévateur diesel 5,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm

Les appareils de ce type dans notre parc de location sont équipés d'un tablier à déplacement latéral hook-on ou, en option, d'un tablier à déplacement latéral + positionneur de fourches

Informations sur l'accessoire

1) Largeur de fourche standard = 150 mm (60 mm d'épaisseur)

2) Ouverture minimale - maximale entre les fourches : 110 - 1310 mm (fourche standard)

3) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de

de 4120 mm

pour le

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4570 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5925 mm

de la charge

DOOSAN D70S-7 : Chariot élévateur diesel 7 tonnes

Spécifications techniques

• Marque et type : Doosan D70S-7

• Capacité de levage de base : 7000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 2108 mm

• Longueur totale, fourches non comprises : 3697 mm

• Distance de charge (taille x) = 632 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm ou œil fixe - type de fourches d'une longueur de 1800 mm -> à vérifier pour chaque appareil

• Type de pneus avant : pneus pleins souples, 4 pièces

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1800 x 180 x 70 mm

• Autres longueurs de fourches disponibles : classe IVA, 1200 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 5462 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34

• Capacité du réservoir à carburant : 137 litres.

• Consommation de carburant : 5,7 l/h

• Poids propre : 10.900 kg

• Équipement standard : feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât, cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches avec plage d'ouverture minimale de 65 mm et plage d'ouverture maximale de 1660 mm entre les fourches

• Options supplémentaires sur certains chariots élévateurs de notre parc : climatisation

DOOSAN D70S-7 : Chariot élévateur diesel 7 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, pour un appareil équipé d'un accessoire intégré.

Informations sur le tablier à déplacement latéral + positionneur de fourches Doosan

1) Largeur de fourche standard = 180 mm (70 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 1660 mm (fourche standard)

3) Fourches à œil fixes ou fourches hook-on de classe IVA

4) Tablier à déplacement latéral indépendant quelle que soit la plage d'ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4550 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6050 mm

Centre de gravité de la charge

DOOSAN D80S-7 : Chariot élévateur diesel 8 tonnes

Spécifications techniques

• Marque et type : Doosan D80S-7

• Capacité de levage de base : 8000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 2230 mm

• Longueur totale, fourches non comprises : 4014 mm

• Distance de charge (taille x) = 725 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : 4 pneus gonflables

• Type de pneus arrière : pneus gonflables

• Longueur de fourche standard : 1800 x 150 x 70 mm (une largeur de 180 mm est également possible)

• Autres longueurs de fourches disponibles : classe IVA, 1200 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 5462 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34

• Capacité du réservoir à carburant : 137 litres.

• Consommation de carburant : 6,0 l/h

• Poids propre : 12.540 kg

• Équipement standard : feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât, cabine fermée avec chauffage et climatisation, tablier à déplacement latéral intégré + positionneur de fourches avec plage d'ouverture maximale de 1750 mm entre les fourches

DOOSAN D80S-7 : Chariot élévateur diesel 8 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, pour un appareil équipé d'un accessoire intégré.

Informations sur le tablier à déplacement latéral + positionneur de fourches Doosan

1) Largeur de fourche standard = 150 mm (70 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 85 - 1750 mm (fourches de 150 mm de large)

3) Fourches à œil fixes ou fourches hook-on de classe IVA

4) Tablier à déplacement latéral indépendant quelle que soit la plage d'ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4800 mm Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5400 mm Centre de gravité de la charge

résiduelle

DOOSAN D90S-7 : Chariot élévateur diesel 9 tonnes

Spécifications techniques

• Marque et type : Doosan D90S-7

• Capacité de levage de base : 9000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 2230 mm

• Longueur totale, fourches non comprises : 4014 mm

• Distance de charge (taille x) = 725 mm

• Classe du tablier porte-fourches : fourches à œil fixes

• Type de pneus avant : pneus pleins souples, 4 pièces

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 2400 x 180 x 75 mm

• Autres longueurs de fourches disponibles : aucune

• Rallonges de fourche disponibles : aucune

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 6805 mm

• Moteur diesel 4 cylindres 3,4 litres Doosan type D34

• Capacité du réservoir à carburant : 137 litres.

• Consommation de carburant : 6,1 l/h

• Poids propre : 13.740 kg

DOOSAN D90S-7 : Chariot élévateur diesel 9 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

mm 3130 mm 1825 mm 2771 mm 8210 kg/600 mm

Mât de levage triplex (3 sections)

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, pour un appareil équipé d'un accessoire intégré.

Informations sur le tablier à déplacement latéral + positionneur de fourches Doosan

1) Largeur de fourche standard = 180 mm (75 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 60 - 1725 mm (fourches de 180 mm de large)

3) Fourches à œil fixes

4) Tablier à déplacement latéral indépendant quelle que soit la plage d'ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5850 mm

Centre de gravité de la charge

DOOSAN B20 T-7 :

DOOSAN D90S-9: Chariot élévateur diesel 9 tonnes

Spécifications techniques :

• Marque et type: Doosan D90S-9

• Capacité de levage de base : 9000 kg à 600 mm du centre de gravité de la charge

• Largeur totale: 2230 mm (l’accessoire Kaup mesure 2260 mm de large)

• Longueur totale, fourches non comprises: 4040 mm

• Distance de charge (taille x) = 725 mm

• Classe du tablier porte-fourches: hook-on classe V A (5A) mais porte-fourches de classe IV A (4A) !!!

• Type de pneus avant : pneus pleins souples, 4 pièces

• TType de pneus arrière: pneus pleins souples

• Longueur de fourche standard: 2400 x 180 x 75 mm classe IV A (4A) fourches hook-on

• Autres longueurs de fourches disponibles : 1200, 1800 mm

• Rallonges de fourche disponibles : aucune

• Largeur d’allée requise lors de l’empilage d’europalettes à 90°: 5805 mm

• Moteur diesel 4 cylindres 3,4 litres : Doosan type DM03VA (80,9 kw)

• Capacité du réservoir à carburant : 137 litres

• Consommation de carburant : 6.6 Litres/h

• Poids propre: 13.740 kg

• Équipement standard : feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât, cabine fermée avec chauffage, tablier à déplacement latéral hook-on + positionneur de fourches avec plage d’ouverture maximale de 1725 mm entre les fourches

DOOSAN D90S-9: Chariot élévateur diesel 9 tonnes

DOOSAN B20 T-7 : Chariot élévateur électrique 2 tonnes à trois roues

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, pour un appareil équipé d’un KAUP type 10T466

Informations sur le tablier à déplacement latéral + positionneur de fourches Kaup :

1) Largeur de fourche standard = 180 mm (75 mm d’épaisseur)

2) Largeur équipement = 2260 mm

3) Ouverture minimale et maximale entre les fourches: 80 - 1980 mm (fourches de 180 mm de large)

4) Fourches hook-on de classe IVA (4A)

5) Tablier à déplacement latéral indépendant (160 mm gauche et droite) quelle que soit la plage d’ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4800 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5850 mm

Centre de gravité de la charge

Attention, le chariot élévateur 2840GE est équipé d’un tablier porte fourches de classe IV A (4A) avec un déplacement latéral Kaup modèle 10T466 – un positionneur de fourches de classe IV A

DOOSAN D120S-7 : Chariot élévateur diesel 12 tonnes

Spécifications techniques

• Marque et type : Doosan D120S-7

• Capacité de levage de base : 12 000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 2530 mm

• Longueur totale, fourches non comprises : 4505 mm

• Distance de charge (taille x) = 770 mm

• Classe du tablier porte-fourches : fourches à œil (fourches fixes)

• Type de pneus avant : 4 pneus gonflables

• Type de pneus arrière : pneus gonflables

• Longueur de fourche standard : 2400 x 200 x 90 mm

• Autres longueurs de fourches disponibles : aucune

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 6060 mm

• Moteur diesel 6 cylindres Doosan type DL06P

• Capacité du réservoir à carburant : 200 litres.

• Consommation de carburant : 15,3 l/h

• Poids propre : 16.190 kg

• Équipement standard : feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât, cabine fermée avec climatisation, tablier à déplacement latéral intégré + positionneur de fourches avec plage d'ouverture minimale de 150 mm et plage d'ouverture maximale de 1960 mm entre les fourches

DOOSAN D120S-7 : Chariot élévateur diesel 12 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, pour un appareil équipé d'un tablier à déplacement latéral intégré + positionneur de fourches.

Informations sur le tablier à déplacement latéral + positionneur de fourches Doosan

1) Plage d'ouverture au milieu des fourches : 350 – 2160 mm

2) Largeur de fourche standard = 200 mm (90 mm d'épaisseur)

3) Ouverture minimale /maximale entre les fourches : 150/1960 mm (fourche standard)

4) Fourches à œil fixes

5) Tablier à déplacement latéral indépendant quelle que soit la plage d'ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4500 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Spécifications techniques :

• Marque et type : Doosan D160S-7

• Capacité de levage de base : 16000 kg à 600 mm du centre de gravité de la charge

• Largeur totale: 2530 mm

• Longueur totale, fourches non comprises : 4830 mm

• Distance de charge (taille x) = 815 mm

• Classe du tablier porte-fourches : fourches à œil (fourches fixes)

• Type de pneus avant: 4 pneus gonflables

• Type de pneus arrière : pneus gonflables

• Longueur de fourche standard: 2400 x 200 x 100 mm

• Autres longueurs de fourches disponibles : aucune

• Largeur d’allée requise lors de l’empilage d’europalettes à 90°: 6435 mm

• Moteur diesel 6 cylindres Doosan type DL06P

• Capacité du réservoir à carburant : 250 litres

• Consommation de carburant : 18.9 Litres/h

• Poids propre : 21.800 kg

• Équipement standard : feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât, cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches avec plage d’ouverture minimale de 150 mm et plage d’ouverture maximale de 1960 mm entre les fourches

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

mm 3530 mm

MÂT

DE LEVAGE TRIPLEX (3 SECTIONS)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, pour un appareil équipé d’un tablier à déplacement latéral intégré + positionneur de fourches

Informations sur le tablier à déplacement latéral + positionneur de fourches Doosan

1) Plage d’ouverture au milieu des fourches : 350 – 2160 mm

2) Largeur de fourche standard = 200 mm (100 mm d’épaisseur)

3) Ouverture minimale /maximale entre les fourches : 150/1960 mm (fourche standard)

4) Fourches à œil fixes

5) Tablier à déplacement latéral indépendant quelle que soit la plage d’ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4500 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5500 mm

Centre de gravité de la charge

Spécifications techniques :

• Marque et type : Doosan DV160 S-9

• Capacité de levage de base : 16000 kg à 1200 mm du centre de gravité de la charge

• Largeur totale : 2540 mm

• Longueur totale, fourches non comprises : 5555 mm

• Distance de charge (taille x) = 985 mm

• Classe du tablier porte-fourches : pin type vorken (fourches fixes)

• Type de pneus avant : 4 pneus gonflables

• Type de pneus arrière : pneus gonflables

• Longueur de fourche standard : 2400 x 250 x 100 mm

• Autres longueurs de fourches disponibles : aucune

• Largeur d’allée requise lors de l’empilage d’europalettes à 90° : 8700 mm

• Moteur diesel 6 cylindres: Doosan type DI/DL06V (5890 cc, 128.7 Kw)

• Capacité du réservoir à carburant : 250 litre

• Consommation de carburant : 18.9 Litre/heure

• Poids propre : 26.500 Kg

• Équipement standard : feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 5 valves hydrauliques + lignes dans le mât, cabine fermée (inclinable) avec chauffage et climatisation, tablier à déplacement latéral intégré + positionneur de fourches avec plage d’ouverture minimale de 90 mm et plage d’ouverture maximale de 1920 mm entre les fourches, caméra avant et arrière, 2 phares de travail LED arrière, 2 phares de travail supplémentaires sur le mât, Bluespot arrière, Siège Grammer premium, détecteur arrière (capteur), radio et lecteur mp3, limiteur de vitesse réglable, indicateur de poids

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Mât de levage triplex (3 sections)

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 1200 mm, pour un appareil équipé d’un tablier à déplacement latéral intégré + positionneur de fourches

Informations sur le tablier à déplacement latéral + positionneur de fourches Doosan

1) Plage d’ouverture au milieu des fourches : 350 – 2170 mm

2) Largeur de fourche standard = 250 mm (100 mm épaisseur)

3) Ouverture minimale /maximale entre les fourches : 90/1920 mm (fourche standard)

4) Fourches à œil fixes

5) Tablier à déplacement latéral indépendant quelle que soit la plage d’ouverture des fourches

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5000 mm

de gravité de la charge

résiduelle

DOOSAN G20SC-5 : Chariot élévateur

Spécifications techniques

• Marque et type : Doosan G20SC-5

• Capacité de levage de base : 2000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1070 mm

• Longueur totale, fourches non comprises : 2250 mm

• Distance de charge (taille x) = 399 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 100 x 35 mm

• Autres longueurs de fourches disponibles : classe IIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 3622 mm

• Moteur GPL 4 cylindres 2,4 litres Mitsubishi type G424I

• Capacité du réservoir à carburant : bouteille de gaz

• Consommation de carburant : litres/heure

• Poids propre : 3170 kg (des écarts mineurs sont possibles)

• Équipement standard : tablier à déplacement latéral, feux de signalisation conformes au code de la route, 3 valves hydrauliques + lignes dans le mât

DOOSAN G20SC-5 : Chariot élévateur GPL 2 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 4750 mm 2165 mm 1580 mm 2032 mm 1610 kg/500 mm

Mât de levage triplex (3 sections)

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4750 mm Centre de gravité de la charge

Capacité résiduelle 1455 kg 1330 kg 1225 kg 1135 kg 1055 kg 990 kg 930 kg 875 kg

DOOSAN G25G Plus : Chariot élévateur GPL 2,5 tonnes

Spécifications techniques

• Marque et type : Doosan G25G Plus

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1165 mm

• Longueur totale, fourches non comprises : 2585 mm

• Distance de charge (taille x) = 467 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 100 x 45 mm

• Autres longueurs de fourches disponibles : classe II A, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4167 mm

• Moteur GPL 4 cylindres 2,4 litres Mitsubishi type G424P

• Capacité du réservoir à carburant : bouteille de gaz

• Poids propre : 3830 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : tablier à déplacement latéral intégré – positionneur de fourches, cabine fermée avec chauffage

DOOSAN G25G Plus : Chariot élévateur GPL 2,5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4710 mm

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5990 mm

de la charge

DOOSAN G30G Plus : Chariot élévateur

Spécifications techniques

• Marque et type : Doosan G30G plus

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1228 mm

• Longueur totale, fourches non comprises : 2687 mm

• Distance de charge (taille x) = 482 mm

• Classe du tablier porte-fourches : IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 125 x 45 mm

• Autres longueurs de fourches disponibles : classe IIIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4312 mm

• Moteur GPL 4 cylindres 2,4 litres Mitsubishi type G424 P

• Capacité du réservoir à carburant : bouteille de gaz

• Poids propre : 4330 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : tablier à déplacement latéral intégré – positionneur de fourches, cabine fermée avec chauffage

DOOSAN G30G Plus : Chariot élévateur GPL 3 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 4710 mm 2145 mm 1475m 2160 mm 2525 kg/500 mm

Mât de levage triplex (3 sections)

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4710 mm Centre de gravité de la charge

Capacité résiduelle 2310 kg 2130 kg 1975 kg 1845 kg 1730 kg

DOOSAN G30S-7 : Chariot élévateur

Spécifications techniques

• Marque et type : Doosan G30S-7

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1197 mm

• Longueur totale, fourches non comprises : 2700 mm

• Distance de charge (taille x) = 485 mm

• Classe du tablier porte-fourches : IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 125 x 45 mm

• Autres longueurs de fourches disponibles : classe IIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4250 mm

• Moteur GPL 4 cylindres 2,4 litres Mitsubishi type G424 P

• Capacité du réservoir à carburant : bouteille de gaz

• Poids propre : 4430 kg (des écarts mineurs sont possibles)

DOOSAN G30S-7 : Chariot élévateur GPL 3 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 8250 mm 2915 mm 2240 mm 2183 mm 1090 kg/500 mm

Mât de levage quadruplex (4 sections)

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le mât quadruplex de 8250 mm

Centre de gravité de la charge

Capacité résiduelle 990 kg

DOOSAN G45SC-5 : Chariot élévateur GPL 4,5 tonnes

Spécifications techniques

• Marque et type : Doosan G45SC-5

• Capacité de levage de base : 4500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1451 mm

• Longueur totale, fourches non comprises : 3150 mm

• Distance de charge (taille x) = 561 mm

• Classe du tablier porte-fourches : III A (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 50 mm

• Autres longueurs de fourches disponibles : classe IIIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4830 mm

• Moteur GPL 6 cylindres 4,3 litres type PSI 4.3L

• Capacité du réservoir à carburant : bouteille de gaz

• Consommation de carburant : 4 à 5 heures de travail en moyenne par bouteille, en fonction de sa taille

• Poids propre : 7000 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches

DOOSAN G45SC-5 : Chariot élévateur

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Informations sur l'accessoire

1) Tablier à déplacement latéral intégré + positionneur de fourches Doosan

2) Largeur de fourche standard = 150 mm (50 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 990 mm (fourche standard)

4) Fourches hook-on de classe IV A

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4250 mm

de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6050 mm

de gravité de la charge

DOOSAN G50SC-5 : Chariot élévateur

Spécifications techniques

• Marque et type : Doosan G50SC-5

• Capacité de levage de base : 5000 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1451 mm

• Longueur totale, fourches non comprises : 3265 mm

• Distance de charge (taille x) = 561 mm

• Classe du tablier porte-fourches : IV A (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVA (4A), 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4826 mm

• Moteur GPL 6 cylindres 4,3 litres type PSI 4.3L

• Capacité du réservoir à carburant : bouteille de gaz

• Consommation de carburant : 4 à 5 heures de travail en moyenne par bouteille, en fonction de sa taille

• Poids propre : 7000 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches

DOOSAN G50SC-5 : Chariot élévateur

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

6500 mm 2930 mm 2095 mm 2230 mm 2395 kg/500 mm

Mât de levage triplex (3 sections)

Informations sur l'accessoire

1) Tablier à déplacement latéral intégré + positionneur de fourches Doosan

2) Largeur de fourche standard = 150 mm (50 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 990 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6500 mm

Centre de gravité de la charge

DOOSAN G55SC-5 : Chariot élévateur

Spécifications techniques

• Marque et type : Doosan G55SC-5

• Capacité de levage de base : 5500 kg à 500 mm du centre de gravité de la charge

• Largeur totale : 1451 mm

• Longueur totale, fourches non comprises : 3300 mm

• Distance de charge (taille x) = 571 mm

• Classe du tablier porte-fourches : IV A (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVA (4A), 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4900 mm

• Moteur GPL 6 cylindres 4,3 litres type PSI 4.3L

• Capacité du réservoir à carburant : bouteille de gaz

• Consommation de carburant : 4 à 5 heures de travail en moyenne par bouteille, en fonction de sa taille

• Poids propre : 7550 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches

DOOSAN G55SC-5 : Chariot élévateur GPL 5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Informations sur l'accessoire

1) Tablier à déplacement latéral intégré + positionneur de fourches Doosan

2) Largeur de fourche standard = 150 mm (50 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 990 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4125 mm Centre de

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5925 mm

Centre de gravité de la charge

DOOSAN G55C-5 : Chariot élévateur GPL 5

Spécifications techniques

• Marque et type : Doosan G55C-5

• Capacité de levage de base : 5500 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1451 mm

• Longueur totale, fourches non comprises : 3300 mm

• Distance de charge (taille x) = 571 mm

• Classe du tablier porte-fourches : IV A (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVA (4A), 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4960 mm

• Moteur GPL 6 cylindres 4,3 litres type PSI 4.3L

• Capacité du réservoir à carburant : bouteille de gaz

• Consommation de carburant : 4 à 5 heures de travail en moyenne par bouteille, en fonction de sa taille

• Poids propre : 8200 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches

DOOSAN G55C-5 : Chariot élévateur GPL 5 tonnes

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Informations sur l'accessoire

1) Tablier à déplacement latéral intégré + positionneur de fourches Doosan

2) Largeur de fourche standard = 150 mm (50 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 990 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4125 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5925 mm

Centre de gravité de la charge

Chariot latéral BAUMANN : EHX 40/12/60TR

Spécifications techniques

• Marque et type : Baumann EHX 40/12/60TR

• Capacité de levage de base : 4000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1950 mm

• Largeur totale : 4100 mm

• Taille X : 100 mm

• Fourches fixes dont 1 fourche mobile (hauteur réglable -100 mm + 100 mm)

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 50 mm

• Autres longueurs de fourches disponibles : aucune

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée minimale requise lors de l'empilage de marchandises : 2150 mm

• Batterie Hoppecke : 80 V 805 Ah

• Chargeur haute fréquence Zivan : 80 V – 150 A

• Poids propre : 8.800 kg

• Équipement standard : 1 fourche mobile, feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, cabine entièrement close avec chauffage

Chariot latéral BAUMANN : EHX 40/12/60TR

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

mm 2850 mm

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

mm 2850 mm 3150 kg/600 mm

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm

1) Largeur de fourche standard = 200 mm (50 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 1100 mm

3) 1 fourche peut être réglée hydrauliquement en hauteur (100 mm vers le haut ou le bas)

Capacité résiduelle à une hauteur de levage de 3500 mm en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 4000 kg 3400 kg

Capacité résiduelle à une hauteur de levage de 6000 mm (hauteur de levage maximale) en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 3150 kg 2700 kg 2350 kg 2100 kg 1850 kg 1700 kg 1550 kg

Chariot latéral BAUMANN : HX 40/12/60TR

Spécifications techniques

• Marque et type : Baumann HX 40/12/60TR

• Capacité de levage de base : 4000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1950 mm

• Largeur totale : 4100 mm

• Taille X : 100 mm

• Fourches fixes dont 1 fourche mobile (hauteur réglable -100 mm + 100 mm)

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 150 x 50 mm

• Autres longueurs de fourches disponibles : aucune

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée minimale requise lors de l'empilage de marchandises : 2150 mm

• Moteur diesel 4 cylindres 2 litres Hatz type 4H50TIC

• Capacité du réservoir à carburant : 60 litres.

• Consommation de carburant : 4 l/h

• Poids propre : 8.000 kg

• Équipement standard : 1 fourche mobile, feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, cabine entièrement close avec chauffage

Chariot latéral BAUMANN : HX

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm

1) Largeur de fourche standard = 200 mm (50 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 1100 mm

3) 1 fourche peut être réglée hydrauliquement en hauteur (100 mm vers le haut ou le bas)

Capacité résiduelle à une hauteur de levage de 3500 mm en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 4000 kg 3400 kg

Capacité résiduelle à une hauteur de levage de 6000 mm (hauteur de levage maximale) en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 3150 kg 2700 kg 2350 kg

Chariot latéral BAUMANN : HX 50/12/60TR

Spécifications techniques

• Marque et type : Baumann HX 50/12/60TR

• Capacité de levage de base : 5000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1950 mm

• Largeur totale : 4100 mm

• Taille X : 100 mm

• Fourches fixes dont 1 fourche mobile (hauteur réglable -100 mm + 100 mm)

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 200 x 50 mm

• Autres longueurs de fourches disponibles : aucune

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée minimale requise lors de l'empilage de marchandises : 2150 mm

• Moteur diesel 4 cylindres 2 litres Hatz type 4H50TIC

• Capacité du réservoir à carburant : 60 litres.

• Consommation de carburant : 4 l/h

• Poids propre : 8.900 kg

• Équipement standard : 1 fourche mobile, feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, cabine entièrement close avec chauffage

Chariot latéral BAUMANN : HX

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

mm 2850 mm

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

mm 2850 mm 4150 kg/600 mm

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm

1) Largeur de fourche standard = 200 mm (50 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 1100 mm

3) 1 fourche peut être réglée hydrauliquement en hauteur (100 mm vers le haut ou le bas)

Capacité résiduelle à une hauteur de levage de 3500 mm en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 5000 kg 4250 kg 3750 kg 3300 kg

Capacité résiduelle à une hauteur de levage de 6000 mm (hauteur de levage maximale) en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 4150 kg 3550 kg 3100 kg 2750 kg 2450 kg 2250 kg 2050 kg

Chariot latéral BAUMANN : GX 60/12/60TR

Spécifications techniques

• Marque et type : Baumann GX 60/12/60TR

• Capacité de levage de base : 6000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 2000 mm

• Largeur totale : 4930 mm

• Taille X : 100 mm

• Fourches fixes dont 1 fourche mobile (hauteur réglable -100 mm + 100 mm)

• Type de pneus avant : pneus pleins souples

• Type de pneus arrière : pneus pleins souples

• Longueur de fourche standard : 1200 x 200 x 50 mm

• Autres longueurs de fourches disponibles : aucune

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée minimale requise lors de l'empilage de marchandises : 2200 mm

• Moteur diesel 4 cylindres 4,4 litres Perkins type 1104D-E44

• Capacité du réservoir à carburant : 90 litres.

• Consommation de carburant : 5 l/h

• Poids propre : 11.000 kg

• Équipement standard : 1 fourche mobile, feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, cabine entièrement close avec chauffage

Chariot latéral BAUMANN : GX 60/12/60TR

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

mm 2850 mm

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

mm 2850 mm 4950 kg/600 mm

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm

1) Largeur de fourche standard = 200 mm (60 mm d'épaisseur)

2) Ouverture maximale entre les fourches : 1120 mm

3) 1 fourche peut être réglée hydrauliquement en hauteur (100 mm vers le haut ou le bas)

Capacité résiduelle à une hauteur de levage de 3500 mm en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 6000 kg 5100 kg 4500 kg 3950 kg 3600 kg 3250 kg 2050 kg

Capacité résiduelle à une hauteur de levage de 6000 mm (hauteur de levage maximale) en tenant compte des charges avec différents centres de gravité pour le triplex de 6000 mm

Centre de gravité de la charge

Capacité résiduelle 4950 kg 4200 kg 3700 kg 3250 kg 2950 kg 2700 kg 2450 kg

DOOSAN B20 T-7 : Chariot élévateur

Spécifications techniques

• Marque et type : Jungheinrich EJE 116

• Capacité de levage de base : 1600 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 720 mm

• Dimensions des fourches : 1150 x 172 x 55 mm

• Largeur hors tout des fourches : 540 mm

• Largeur totale : 1644 mm

• Distance de charge (taille x) = 911 mm

• Type de pneus Vulkollan (= non marquants)

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 1929 mm

• Batterie : Hoppecke 24 V - 150 Ah avec système central de remplissage d'eau

• Chargeur intégré : 220 V

• Poids propre, batterie comprise : 440 kg (des écarts mineurs sont possibles)

• Vitesse maximale : 6 km/h avec et sans charge

• Dénivelé maximal : 9% avec et 20% sans charge

DOOSAN B20 T-7 : Chariot

Spécifications techniques

• Marque et type : Jungheinrich EJE 120

• Capacité de levage de base : 2000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 720 mm

• Dimensions des fourches : 1150 x 172 x 55 mm

• Largeur hors tout des fourches : 540 mm

• Largeur totale : 1644 mm

• Distance de charge (taille x) = 911 mm

• Type de pneus Vulkollan (= non marquants)

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 1929 mm

• Batterie : Hoppecke 24 V - 150 Ah avec système central de remplissage d'eau

• Chargeur intégré : 220 V

• Poids propre, batterie comprise : 440 kg (des écarts mineurs sont possibles)

• Vitesse maximale : 6 km/h avec et sans charge

• Dénivelé maximal : 9% avec et 20% sans charge

DOOSAN B20 T-7 :

Spécifications techniques

• Marque et type : Jungheinrich ERE 120

• Capacité de levage de base : 2000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 770 mm

• Dimensions des fourches : 1150 x 172 x 55 mm

• Largeur hors tout des fourches : 535 mm

• Largeur totale : 1847 mm (plateforme pliée)

• Distance de charge (taille x) = 908 mm

• Type de pneus Vulkollan (= non marquants)

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2189 mm (plateforme fermée)

• Batterie : Hoppecke 24 V - 375 Ah avec système central de remplissage d'eau

• Chargeur monophasé : 220 V

• Poids propre, batterie comprise : 400 kg

• Vitesse maximale : 8 km/h avec et 9 km/h sans charge

• Dénivelé maximal : 8% avec et 16% sans charge

DOOSAN B20 T-7 :

Spécifications techniques

• Marque et type : Jungheinrich ERE 125

• Avec servo-volant électrique

• Capacité de levage de base : 2500 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 770 mm

• Dimensions des fourches : 1150 x 172 x 55 mm

• Largeur hors tout des fourches : 535 mm

• Largeur totale : 1847 mm (plateforme pliée)

• Distance de charge (taille x) = 908 mm

• Type de pneus : Vulkollan (= non marquants)

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2189 mm (plateforme fermée)

• Batterie : Hoppecke 24 V - 375 Ah avec système central de remplissage d'eau

• Chargeur monophasé : 220 V

• Poids propre, batterie comprise : 404 kg

• Vitesse maximale : 9 km/h avec et sans charge

• Dénivelé maximal : 8% avec et 16% sans charge

DOOSAN B20 T-7 : Chariot élévateur

Spécifications techniques

• Marque et type : Jungheinrich ERE 225

• Avec servo-volant électrique

• Plateforme fixe

• Capacité de levage de base : 2500 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 770 mm

• Dimensions des fourches : 1150 x 172 x 55 mm

• Largeur hors tout des fourches : 535 mm

• Largeur totale : 2319 mm

• Distance de charge (taille x) = 908 mm

• Type de pneus Vulkollan (= non marquants)

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2731 mm

• Batterie : Hoppecke 24 V - 375 Ah avec système central de remplissage d'eau

• Chargeur monophasé : 220 V

• Poids propre, batterie comprise : 404 kg (des écarts mineurs sont possibles)

• Vitesse maximale : 9,5 km/h avec et 12,5 km/h sans charge

• Dénivelé maximal : 8% avec et 16% sans charge

DOOSAN B20 T-7 : Chariot élévateur

Spécifications techniques

• Marque et type : Jungheinrich EJC 112

• Capacité de levage de base : 1200 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 800 mm

• Longueur totale, fourches comprises : 1822 mm

• Longueur totale, fourches comprises pour un appareil avec mât de levage triplex : 1867 mm

• Longueur totale, fourches comprises pour un appareil avec mât de levage triplex et batterie lithium-ion : 1939 mm

• Distance de charge (taille x) = 688 mm

• Type de pneus : Vulkollan (= non marquants)

• Fourches fixes : 1150 x 185 x 56 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2121 mm

• Hoppecke 24 V - 200 Ah avec système central de remplissage d'eau

• Chargeur intégré : 24V – 30 A, fiche d'alimentation : 1 x 220 V

• Poids propre minimal, batterie comprise : 830 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

2900 mm

Hauteur de construction du mât

Hauteur de levage libre

Capacité résiduelle à la hauteur maximale

kg 4300 mm

Gerbeur 1,6 tonne JUNGHEINRICH : EJC 216

Spécifications techniques

• Marque et type : Jungheinrich EJC 216

• Capacité de levage de base : 1600 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 800 mm

• Longueur totale, fourches comprises : 2030 mm

• Distance de charge (taille x) = 605 mm

• Type de pneus : Vulkollan (= non marquants)

• Fourches fixes : 1150 x 185 x 56 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2279 mm (taille de la batterie)

• Batterie : Hoppecke 24 V - 375 Ah avec système central de remplissage d'eau

• Chargeur intégré : 24V – 30 A, fiche d'alimentation : 1 x 220 V

• Poids propre, batterie comprise : 1300 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Capacité résiduelle à la hauteur maximale

Gerbeur 1,6 tonne JUNGHEINRICH : EJC 216z

Spécifications techniques

• Marque et type : Jungheinrich EJC 216z

• Z = fonction de levage du bras porteur -> fonction = garde au sol élevée ou transport de 2 palettes à la fois

• Capacité de levage de base : 1600 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 800 mm

• Longueur totale, fourches comprises : 2044 mm

• Distance de charge (taille x) = 826 mm

• Type de pneus : Vulkollan (= non marquants)

• Fourches fixes : 1150 x 185 x 56 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2288 mm

• Batterie : Hoppecke 24 V - 250 Ah avec système central de remplissage d'eau

• Chargeur intégré : 24V – 20 A, fiche d'alimentation : 1 x 220 V

• Poids propre, batterie comprise : 1260 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

4590 mm 2030 mm 1498 mm

Capacité résiduelle à la hauteur maximale

Gerbeur 2 tonnes JUNGHEINRICH :

Spécifications techniques

• Marque et type : Jungheinrich EJC 220

• Capacité de levage de base : 2000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 820 mm

• Longueur totale, fourches comprises : 2030 mm

• Distance de charge (taille x) = 647 mm

• Type de pneus Vulkollan (= non marquants)

• Fourches fixes : 1150 x 195 x 61 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2279 mm (taille de la batterie)

• Batterie : Hoppecke 24 V - 375 Ah avec système central de remplissage d'eau

• Chargeur intégré : 24V – 30 A, fiche d'alimentation : 1 x 220 V

• Poids propre, batterie comprise : 1300 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Capacité résiduelle à la hauteur maximale 3750 mm 1900 mm 1218 mm

mm 2080 mm 1380 mm

mm 2280 mm

Gerbeur 2 tonnes JUNGHEINRICH :

Spécifications techniques :

• Marque et type: Jungheinrich EJC 220 zi

• z = fonction de levée des bras porteurs : grande garde au sol ou transport simultané de 2 palettes

• i = Li-ion batterij

• Capacité de levage de base: 2000 kg À 600 mm ldu centre de gravité de la charge

• Largeur totale: 800 mm

• Longueur totale, fourches comprises: 2044 mm

• Distance de charge (taille x) = 826 mm

• Type de pneus : Vulcolan (= non-marking)

• Fourches fixes: 1150 x 185 x 56 mm

• Largeur d’allée requise lors de l’empilage d’europalettes à 90°: 2288 mm (taille de la batterie)

• Batterie: LI-ION 24 V - 260 AH

• Chargeur intégré : 24V – 30 A, fiche d’alimentation : 1 x 220V

• Poids propre, batterie comprise: 1.293 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Capacité résiduelle à la hauteur maximale

Gerbeur

DOOSAN B20 T-7 : Chariot élévateur

Spécifications techniques

• Marque et type : Jungheinrich ERC 216

• Capacité de levage de base : 1600 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 800 mm

• Longueur totale, fourches comprises : 2109 mm

• Distance de charge (taille x) = 646 mm

• Type de pneus : Vulkollan (= non marquants)

• Fourches fixes : 1150 x 185 x 56 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2372 mm

• Batterie : Hoppecke 24 V - 375 Ah avec système central de remplissage d'eau

• Chargeur intégré : 24V – 30 A, fiche d'alimentation : 1 x 220 V

• Poids propre, batterie comprise : 1230 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Capacité résiduelle à la hauteur maximale

Gerbeur 1,6 tonne

JUNGHEINRICH : ERC 216z

DOOSAN B20 T-7 : Chariot élévateur électrique 2 tonnes à trois roues

Spécifications techniques

• Marque et type : Jungheinrich ERC 216z

• Z = fonction de levage du bras porteur -> fonction = garde au sol élevée ou transport de 2 palettes à la fois

• Capacité de levage de base : 1600 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 800 mm

• Longueur totale, fourches comprises : 2123 mm

• Distance de charge (taille x) = 604 mm

• Type de pneus : Vulkollan (= non marquants)

• Fourches fixes : 1150 x 185 x 56 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2323 mm

• Batterie : Hoppecke 24 V - 375 Ah avec système central de remplissage d'eau

• Chargeur intégré : 24V – 30 A, fiche d'alimentation : 1 x 220 V

• Poids propre, batterie comprise : 1320 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Capacité résiduelle à la hauteur maximale

DOOSAN B20 T-7 : Chariot élévateur

Spécifications techniques

• Marque et type : Jungheinrich ETV 214

• Capacité de levage de base : 1400 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1270 mm

• Largeur entre les bras porteurs : 940 mm

• Longueur totale, fourches comprises : voir tableau (en fonction de la taille batterie)

• Distance de charge (taille x) = 413 mm (en fonction de la taille de la batterie)

• Classe du tablier porte-fourches : IIB (2B), hauteur du tablier porte-fourches = 407 mm

• Type de pneus Vulkollan (= non marquants)

• Longueur de fourche standard : 1150 x 120 x 40 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2753 mm (taille de la batterie)

• Batterie : Hoppecke 48 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan ou Hoppecke : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3300 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Longueur totale fourches comprises

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm en tenant compte de la taille de la batterie et du tablier à déplacement latéral intégré.

Chariot à mât rétractable 1,6

Spécifications techniques

• Marque et type : Jungheinrich ETV 216

• Capacité de levage de base : 1600 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1270 mm

• Largeur entre les bras porteurs : 940 mm

• Longueur totale, fourches comprises : voir tableau (en fonction de la taille batterie)

• Distance de charge (taille x) = 413 mm (en fonction de la taille de la batterie)

• Classe du tablier porte-fourches : IIB (2B), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : Vulkollan (= non marquants)

• Longueur de fourche standard : 1150 x 120 x 40 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2753 mm (taille de la batterie)

• Batterie : Hoppecke 48 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan ou Hoppecke : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 3300 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

Chariot à mât rétractable 1,6 tonne JUNGHEINRICH :

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection Longueur totale fourches comprises

Capacité résiduelle à la hauteur maximale

mm 3440 mm 2796 mm 2190 mm 2449 mm 1420 kg 9020 mm 3540 mm 2896 mm 2190 mm 2449 mm 1370 kg 9920 mm 3840 mm 3196 mm 2190 mm 2513 mm 1250 kg 10250 mm 3950 mm 3306 mm 2190 mm 2513 mm 1100 kg

Chariot à mât rétractable 2 tonnes

Spécifications techniques

• Marque et type : Jungheinrich ETV 320

• Capacité de levage de base : 2000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1290 mm

• Largeur entre les bras porteurs : 940 mm

• Longueur totale, fourches comprises : voir tableau (en fonction de la taille batterie)

• Distance de charge (taille x) = 412 mm (en fonction de la taille de la batterie)

• Classe du tablier porte-fourches : IIB (2B), hauteur du tablier porte-fourches = 407 mm

• Type de pneus Vulkollan (= non marquants)

• Longueur de fourche standard : 1150 x 140 x 50 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2794 mm (taille de la batterie)

• Batterie : Hoppecke 48 V - 775 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan ou Hoppecke : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 4500 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Longueur totale fourches comprises

Capacité r ésiduelle à la hauteur maximale

Chariot à mât rétractable 2,5 tonnes JUNGHEINRICH : ETV 325

Spécifications techniques

• Marque et type : Jungheinrich ETV 325

• Capacité de levage de base : 2500 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1348 mm

• Largeur entre les bras porteurs : 940 mm

• Longueur totale, fourches comprises : voir tableau (en fonction de la taille batterie)

• Distance de charge (taille x) = 412 mm (en fonction de la taille de la batterie)

• Classe du tablier porte-fourches : IIB (2B), hauteur du tablier porte-fourches = 407 mm

• Type de pneus Vulkollan (= non marquants)

• Longueur de fourche standard : 1150 x 140 x 50 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2883 mm (taille de la batterie)

• Batterie : Hoppecke 48 V - 775 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan ou Hoppecke : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 4622 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur du toit de protection Longueur totale fourches comprises Capacité résiduelle à la hauteur maximale 9620 mm 3840 mm 3110 mm 2190 mm 2547 mm 1770 kg

Hauteur de levage libre

Chariot à mât rétractable 2 tonnes

Spécifications techniques

• Marque et type : Jungheinrich ETV C 20

• Capacité de levage de base : 2000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1409 mm

• Largeur entre les bras porteurs : 940 mm

• Longueur totale, fourches comprises : 2524 mm

• Distance de charge (taille x) = 421 mm (en fonction de la taille de la batterie)

• Classe du tablier porte-fourches : IIB (2B), hauteur du tablier porte-fourches = 407 mm

• Type de pneus : pneus pleins souples non marquants !

• Longueur de fourche standard : 1150 x 120 x 40 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2871 mm (taille de la batterie)

• Batterie : Hoppecke 48 V - 620 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan ou Hoppecke : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 4010 kg (des écarts mineurs sont possibles)

• Accessoire standard : tablier à déplacement latéral intégré

• Toit de protection panoramique en verre fermé

Ce type de chariot à mât rétractable est équipé de pneus pneus pleins souples, ce qui facilite la conduite sur les surfaces dures et dénivelées. Ce type de véhicule dispose d'une garde au sol plus importante grâce à ses pneus super-élastiques.

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Longueur totale fourches comprises

Capacité résiduelle à la hauteur maximale 6800 mm 2900 mm 2170 mm 2190 mm 2459 mm 1870 kg

Chariot à mât rétractable quadridirectionnel

Spécifications techniques

• Marque et type : Jungheinrich ETVQ 25

• Capacité de levage de base : 2500 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1760 mm

• Largeur entre les bras porteurs : 940 mm

• Longueur totale, fourches comprises : 2511 mm (cela dépend de la taille de la batterie)

• Distance de charge (taille x) = 532 mm (en fonction de la taille de la batterie)

• Classe du tablier porte-fourches : fourches fixes en raison de l'accessoire

• Plage d'ouverture hors tout du positionneur de fourches intégré : 515 – 2130 mm

• Type de pneus Vulkollan (= non marquants)

• Dimensions des fourches fixes : 1200 x 120 x 50 mm

• Rallonges de fourche disponibles : 1600 mm, 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 2872 mm (taille de la batterie)

• Batterie : Hoppecke 48 V - 775 Ah avec système central de remplissage d'eau

• Chargeur HF Zivan ou Hoppecke : 80V – 95 A, fiche d'alimentation : 3 x 400 V, 5 broches, 32 A

• Poids propre, batterie comprise : 4622 kg (des écarts mineurs sont possibles)

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage

Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection Longueur totale fourches comprises Capacité résiduelle à @la hauteur maximale

6800 mm 2900 mm 2170 mm 2150 mm 2511 mm 1890 kg

Chariot

Diagramme de charge en fonction de la hauteur de levage et du centre de gravité de la charge :

Centre de gravité de la charge Centre de gravité de la charge Centre de gravité de la charge

Hauteur de levage

Différentes directions de conduite : avant-arrière, gauche-droite, crabe gauche-droite, rotation

Chariot élévateur diesel 2,5 tonnes MANITOU : MC25-4D

Spécifications techniques

• Marque et type : Manitou MC 25-4 D = chariot élévateur tout terrain avec 4 roues motrices

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Transmission hydrostatique

• Largeur totale : 1450 mm

• Longueur totale, fourches non comprises : 3045 mm

• Distance de charge (taille x) = 621 mm

• Classe du tablier porte-fourches : fourches IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus gonflables (pneus crantés)

• Type de pneus arrière : pneus gonflables (pneus crantés)

• Longueur de fourche standard : 1200 x 100 x 40 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Moteur diesel 4 cylindres 2,4 litres Kubota type V2403 ou moteur diesel 3 cylindres 1,8 litre Kubota type D 1808 CRT E5B/STAGE V

• Capacité du réservoir à carburant : 64 litres

• Poids propre : 4.455 kg (des écarts mineurs sont possibles)

• Équipement standard : tablier à déplacement latéral, feux de signalisation conformes au code de la route, pare-brise avant et arrière avec essuie-glace et fenêtre de toit, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

• Options supplémentaires sur certains chariots élévateurs de notre parc : certains appareils sont munis d'une plaque d'immatriculation

Chariot élévateur diesel 2,5 tonnes MANITOU : MC25-4D

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 3700 mm 2088 mm 1310 mm 1990 mm 1800 kg/500 mm

Mât de levage triplex (3 sections)

Ce chariot élévateur conserve sa capacité de levage maximale jusqu'à une hauteur de levage de 3000 mm.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, en tenant compte d'un tablier à déplacement latéral hook-on

Informations sur l'accessoire

1) Tablier à déplacement latéral hook-on

2) Largeur de fourche standard = 100 mm (40 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 1040 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à une hauteur de levage de 3000 mm maximum en tenant compte des charges avec différents centres de gravité pour le triplex de 3700 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 3700 mm Centre de gravité de la charge

Chariot élévateur diesel 3 tonnes MANITOU : MC30-4D

Spécifications techniques

• Marque et type : Manitou MC 30-4 D = chariot élévateur tout terrain avec 4 roues motrices

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Transmission hydrostatique

• Largeur totale : 1450 mm

• Longueur totale, fourches non comprises : 3085 mm

• Distance de charge (taille x) = 626 mm

• Classe du tablier porte-fourches : fourches IIIA (3A), hauteur du tablier porte-fourches = 508 mm

• Type de pneus avant : pneus gonflables (pneus crantés)

• Type de pneus arrière : pneus gonflables (pneus crantés)

• Longueur de fourche standard : 1200 x 100 x 40 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Moteur diesel 3 cylindres 1,8 litres Kubota type D 1808 CRT E5B/STAGE V

• Capacité du réservoir à carburant : 64 litres

• Consommation de carburant : 4.6 L/h

• Poids propre : 4.500 Kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : certains appareils sont munis d'une plaque d'immatriculation

Chariot élévateur diesel 3 tonnes MANITOU : MC30-4D

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 3400 mm 1988 mm 1235 mm 1990 mm 1800 kg/500 mm

Mât de levage triplex (3 sections)

Ce chariot élévateur conserve sa capacité de levage maximale jusqu'à une hauteur de levage de 2700 mm.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, en tenant compte d'un tablier à déplacement latéral hook-on

Informations sur l'accessoire

1) Tablier à déplacement latéral hook-on

2) Largeur de fourche standard = 100 mm (40 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 1040 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à une hauteur de levage de 2700 mm maximum en tenant compte des charges avec différents centres de gravité pour le triplex de 3400 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 3400 mm

de gravité de la charge

Chariot élévateur diesel 2,5 tonnes MANITOU : MH25-4T Buggie

Spécifications techniques

• Marque et type : Manitou MH25-4T = chariot élévateur tout terrain avec 4 roues motrices

• Capacité de levage de base : 2500 kg à 500 mm du centre de gravité de la charge

• Transmission hydrostatique

• Largeur totale : 1440 mm

• Longueur totale, fourches non comprises : 2945 mm

• Distance de charge (taille x) = 625 mm

• Classe du tablier porte-fourches : fourches IIA (2A), hauteur du tablier porte-fourches = 407 mm

• Type de pneus avant : pneus gonflables (pneus crantés)

• Type de pneus arrière : pneus gonflables (pneus crantés)

• Longueur de fourche standard : 1200 x 100 x 40 mm

• Autres longueurs de fourches disponibles : 1800 mm, 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Moteur diesel 4 cylindres 2,4 litres Kubota type V2403-ET02

• Capacité du réservoir à carburant : 73.5 litres.

• Poids propre : 4455 kg (des écarts mineurs sont possibles)

• Options supplémentaires sur certains chariots élévateurs de notre parc : certains appareils sont munis d'une plaque d'immatriculation

Chariot élévateur diesel 2,5 tonnes MANITOU : MH25-4T Buggie

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Ce chariot élévateur conserve sa capacité de levage maximale jusqu'à une hauteur de levage de 3300 mm.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, en tenant compte d'un tablier à déplacement latéral hook-on

Informations sur l'accessoire

1) Tablier à déplacement latéral hook-on

2) Largeur de fourche standard = 100 mm (40 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 1040 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à une hauteur de levage de 3300 mm maximum en tenant compte des charges avec différents centres de gravité pour le triplex de 3700 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 3700 mm

Centre de gravité de la charge

Chariot élévateur diesel 3 tonnes MANITOU : M30.4

Spécifications techniques

• Marque et type : Manitou M30.4 = chariot élévateur tout terrain avec 4 roues motrices

• Capacité de levage de base : 3000 kg à 500 mm du centre de gravité de la charge

• Transmission avec convertisseur de couple

• 4 vitesses manuelles en marche avant et en marche arrière

• Largeur totale : 1920 mm

• Longueur totale, fourches non comprises : 3490 mm

• Distance de charge (taille x) = 750 mm

• Classe du tablier porte-fourches : fourches uniques ! Pas de fourches IIIB (3B)

• Type de pneus avant : pneus gonflables (pneus crantés ou pneus gazon)

• Type de pneus arrière : pneus gonflables (pneus crantés ou pneus gazon)

• Longueur de fourche standard : 1200 x 125 x 40 mm

• Autres longueurs de fourches disponibles : 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Moteur diesel 4 cylindres 3,4 litres Perkins type 854F-E34T ou Deutz TCD 2.9 L4

• Capacité du réservoir à carburant : 85 litres.

• Consommation de carburant : 5,6 l/h

• Poids propre : 6000 kg (des écarts mineurs sont possibles)

• Équipement standard : tablier à déplacement latéral, feux de signalisation conformes au code de la route, cabine fermée avec chauffage, 2 rétroviseurs, 3 valves hydrauliques + lignes dans le mât

• Options supplémentaires sur certains chariots élévateurs de notre parc : Pour éviter d'abîmer les pelouses et les terrains de festival avec les pneus crantés, il est possible d'utiliser une machine équipée de pneus gazon.

Chariot élévateur diesel 3 tonnes MANITOU : M30.4

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 5500 mm 3050 mm 0 mm 2540 mm 1800 kg/500 mm

Mât de levage triplex (3 sections)

Ce chariot élévateur conserve sa capacité de levage maximale jusqu'à une hauteur de levage de 4000 mm.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 500 mm, en tenant compte d'un tablier à déplacement latéral hook-on

Informations sur l'accessoire

1) Tablier à déplacement latéral hook-on

2) Largeur de fourche standard = 125 mm (40 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 1350 mm (fourche standard)

4) Fourches spéciales -> uniques à cette machine

Capacité résiduelle à une hauteur de levage de 4000 mm maximum en tenant compte des charges avec différents centres de gravité pour le triplex de 5500 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5500 mm Centre de gravité de la charge

Chariot élévateur diesel 5 tonnes MANITOU : M50.4

Spécifications techniques

• Marque et type : Manitou M50.4 = chariot élévateur tout terrain avec 4 roues motrices

• Capacité de levage de base : 5000 kg à 600 mm du centre de gravité de la charge

• Transmission avec convertisseur de couple

• 4 vitesses manuelles en marche avant et en marche arrière

• Largeur totale : 2080 mm

• Longueur totale, fourches non comprises : 3740 mm

• Distance de charge (taille x) = 760 mm

• Classe du tablier porte-fourches : IVB (4B), hauteur du tablier porte-fourches = 635 mm

Remarque : les appareils fabriqués à partir de 2022 peuvent être équipés d'un tablier porte-fourches de classe IVA (4A) !

• Type de pneus avant : pneus gonflables (pneus crantés)

• Type de pneus arrière : pneus gonflables (pneus crantés)

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : classe IVB, 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Moteur diesel 4 cylindres 3,4 litres Perkins type 854F-E34T

• Capacité du réservoir à carburant : 85 litres.

• Consommation de carburant : 5,6 l/h

• Poids propre : 8500 kg (des écarts mineurs sont possibles)

Chariot élévateur diesel 5 tonnes MANITOU : M50.4

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale 5500 mm 2910 mm 1865 mm 2485 mm 2150 kg/600 mm

Mât de levage triplex (3 sections)

Ce chariot élévateur conserve sa capacité de levage maximale jusqu'à une hauteur de levage de 4000 mm.

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, en tenant compte d'un tablier à déplacement latéral hook-on

Informations sur l'accessoire

1) Tablier à déplacement latéral hook-on

2) Largeur de fourche standard = 150 mm (60 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 1350 mm (fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à une hauteur de levage de 4000 mm maximum en tenant compte des charges avec différents centres de gravité pour le triplex de 5500 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 5500 mm Centre de gravité de la charge

Chariot élévateur GPL 7 tonnes HYSTER Spacesaver S 7.0 FT

Spécifications techniques

• Marque et type : Hyster 7.0 FT

• Capacité de levage de base : 7000 kg à 600 mm du centre de gravité de la charge

• Largeur totale : 1438 mm

• Longueur totale, fourches non comprises : 2928 mm

• Distance de charge (taille x) = 498 mm

• Classe du tablier porte-fourches : IVA (4A), hauteur du tablier porte-fourches = 635 mm

• Type de pneus avant : cushion

• Type de pneus arrière : cushion

• Longueur de fourche standard : 1200 x 150 x 60 mm

• Autres longueurs de fourches disponibles : Classe VIA, 1800 mm et 2400 mm

• Rallonges de fourche disponibles : 1600 mm et 2000 mm

• Largeur d'allée requise lors de l'empilage d'europalettes à 90° : 4483 mm

• Moteur GPL 6 cylindres 4,3 litres type PSI 4.3L

• Capacité du réservoir à carburant : bouteille de gaz

• Consommation de carburant : litres/heure

• Poids propre : 10 180 kg (des écarts mineurs sont possibles)

Chariot élévateur GPL 7 tonnes HYSTER Spacesaver S 7.0 FT

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, en tenant compte du tablier à déplacement latéral hook-on

Informations sur l'accessoire

1) Tablier à déplacement latéral hook-on

2) Largeur de fourche standard = 150 mm (60 mm d'épaisseur)

3) Ouverture maximale entre les fourches : 840 mm (largeur de fourche standard)

4) Fourches hook-on de classe IVA

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 3800 mm

Centre de gravité de la charge

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 6200 mm Centre de gravité de la charge

Chariot élévateur diesel 16 tonnes KALMAR :

Spécifications techniques

• Marque et type : Kalmar DCG 160–12

• Capacité de levage de base : 16 000 kg à 1200 mm du centre de gravité de la charge

• Largeur totale : 2540 mm

• Longueur totale, fourches non comprises : 5575 mm

• Longueur totale, fourches comprises : 7975 mm

• Distance de charge (taille x) = 1000 mm

• Classe du tablier porte-fourches : fourches fixes

• Type de pneus avant : 4 pneus gonflables

• Type de pneus arrière : pneus gonflables

• Longueur de fourche standard : 2400 x 250 x 100 mm

• Largeur d'allée requise lors de l'empilage de charge à 90°s : 8770 mm

• Autres longueurs de fourches disponibles : aucune

• Moteur diesel 6 cylindres Volvo

• Capacité du réservoir à carburant : 170 litres.

• Capacité du réservoir d'Ad-blue : 15 litres.

• Poids propre : 22.400 kg

• Équipement standard : feux de signalisation conformes au code de la route, gyrophare, avertisseurs sonores de recul, 2 rétroviseurs, 4 valves hydrauliques + lignes dans le mât, cabine fermée avec chauffage, tablier à déplacement latéral intégré + positionneur de fourches avec plage d'ouverture minimale de 700 mm et plage d'ouverture maximale de 2360 mm entre les fourches

Chariot élévateur diesel 16 tonnes KALMAR : DCG 160-12

Hauteurs de levage disponibles dans notre parc de location :

Hauteur de levage Hauteur de construction du mât

Mât de levage triplex (3 sections)

Hauteur de levage libre

Hauteur du toit de protection

Capacité résiduelle à la hauteur maximale

Remarque : la capacité résiduelle indiquée est valable pour une charge dont le centre de gravité se situe à 600 mm, Pour un appareil équipé d'un tablier à déplacement latéral intégré + positionneur de fourches

Informations sur le tablier à déplacement latéral intégré + positionneur de fourches :

1) Plage d'ouverture mesurée entre les fourches : 700 – 2360 mm

2) Largeur de fourche standard = 250 mm (100 mm d'épaisseur)

3) Ouverture minimale /maximale entre les fourches : 200/1860 mm (fourche standard)

4) Fourches fixes

Capacité résiduelle à la hauteur de levage maximale en tenant compte des charges avec différents centres de gravité pour le triplex de 4500 mm

ACCESSOIRES DISPONIBLES DANS NOTRE PARC DE LOCATION

Un certain nombre d'appareils de notre parc de location sont équipés d'un accessoire intégré. Ce type d'accessoire est intégré au tablier porte-fourches et ne peut donc pas être aisément démonté. À l'exception de l'appareil à quatre fourches, tous les accessoires de notre parc de location peuvent être équipés de fourches de la longueur souhaitée par le client. Il convient pour cela de sélectionner les fourches de la classe FEM appropriée (2A, 3A ou 4A).

Les appareils suivants sont disponibles dans notre parc de location.

1. TABLIER À DÉPLACEMENT LATÉRAL

Cet accessoire permet à l'opérateur d'un chariot élévateur ou d'un chariot à mât rétractable de déplacer la charge vers la gauche ou la droite par rapport à la machine elle-même au moyen d'un vérin hydraulique. Dans la plupart des cas, ce mouvement latéral est limité à 10 à 15 cm dans chaque sens. Comme avec un tablier porte-fourches standard, il est possible de faire coulisser les fourches manuellement pour ajuster la distance entre elles. Ce type d'accessoire nécessite 1 fonction hydraulique.

Photo d'illustration d'un tablier à déplacement latéral

Presque tous les chariots élévateurs de notre parc de location sont équipés au moins d'un tablier à déplacement latéral.

2. TABLIER À DÉPLACEMENT LATÉRAL + POSITIONNEUR DE FOURCHES

Ce type d'accessoire permet de déplacer l'ensemble de la charge vers la gauche ou la droite (= fonction de déplacement latéral) et d'augmenter ou de réduire la distance entre les fourches au moyen d'une fonction hydraulique supplémentaire (= réglage des fourches). Pour la plupart des tabliers à déplacement latéral + positionneur de fourches, la plage d'ouverture maximale des fourches est limitée à la largeur du chariot élévateur. Notre parc de location comprend des tabliers à déplacement latéral + positionneur de fourches (Kaup type T410Z) dont la distance maximale entre les fourches est plus élevée que la largeur du chariot élévateur. Ces derniers sont nécessaires pour le levage de charges très larges (voir page suivante)

ACCESSOIRES DISPONIBLES DANS NOTRE PARC DE LOCATION

Photo d'illustration d'un tablier à déplacement latéral intégré + positionneur de fourches du fabricant Kaup, type T466BI. Ce type de dispositif n'est pas démontable.

La photo ci-dessous représente un tablier à déplacement latéral + positionneur de fourches hook-on large du fabricant Kaup, type T410Z. La distance entre les fourches peut être supérieure à la largeur de construction du chariot élévateur.

Attention : notre parc de location ne compte qu'un nombre limité d'appareils de ce type. Vérifiez toujours à l'avance si l'appareil est disponible.

Ces accessoires peuvent être équipés de fourches standard hook-on de la longueur souhaitée. Veuillez tenir compte de la classe du tablier porte-fourches.

Notre parc de location comprend les types suivants.

2 pièces 1,6T410Z, largeur de 1130 mm, capacité de 2300 kg avec un centre de gravité de la charge à 500 mm, plage d'ouverture min/max de 560/1860 mm, classe d'accessoire II A.

2 pièces 2,5T410Z, largeur de 1130 mm, capacité de 2800 kg avec un centre de gravité de la charge à 500 mm, plage d'ouverture min/max de 560/1860 mm, classe d'accessoire II A.

2 pièces 2,5T410Z, largeur de 1130 mm, capacité de 3000 kg avec un centre de gravité de la charge à 500 mm, plage d'ouverture min/max de 560/1860 mm, classe d'accessoire III A.

2 pièces 4,8T410Z, largeur de 1330 mm, capacité de 5000 kg avec un centre de gravité de la charge à 600 mm, plage d'ouverture min/max de 540/1980 mm, classe d'accessoire III A.

ACCESSOIRES DISPONIBLES DANS NOTRE PARC DE LOCATION

La plage d'ouverture correspond à la taille hors-tout de la fourche = dimension A.

Un tablier à déplacement latéral + positionneur de fourches nécessite 2 fonctions hydrauliques, c'est-à-dire un chariot élévateur avec un total de 4 fonctions hydrauliques.

3. TÊTE ROTATIVE

Une tête rotative permet au cariste de faire pivoter l'ensemble du tablier porte-fourches sur 360° vers la gauche ou la droite. Cet accessoire est par exemple utilisé pour vider des bacs. Cet appareil nécessite 1 fonction hydraulique. Nos modèles sont disponibles pour les tabliers porte-fourches de classe Fem 2 et 3.

4. RETOURNEUR DE PALOX

Un retourneur de palox permet au cariste de retourner un bac ou un palox à 180°. Cet accessoire est donc spécialement conçu pour vider des bacs ou des palox. Certains sont équipés d'une fourche latérale (pliable). Cette dernière sert à stabiliser le bac ou le palox sur le côté pendant la rotation. Cet appareil nécessite 1 fonction hydraulique. Nos modèles sont disponibles pour les tabliers porte-fourches de classe Fem 2 et 3.

ACCESSOIRES DISPONIBLES DANS NOTRE PARC

5. MONO-MULTIFOURCHES 2 PALETTES

Ce type d'accessoire est équipé de 4 fourches étroites et permet au conducteur de soulever 2 palettes en même temps. Il est également capable de soulever une palette en rapprochant hydrauliquement les deux fourches extérieures des fourches intérieures. Cela lui permet de disposer de deux fourches légèrement plus larges. Ce type d'accessoire est toujours équipé de fourches fixes d'une longueur de 1150 ou 1200 mm. Les modèles avec 3 paires de fourches et des fourches plus longues ne sont pas disponibles dans notre parc de location. Concernant ce type d'accessoire, contactez toujours un SPOC qui pourra vous fournir les conseils nécessaires. Ce type d'accessoire nécessite 2 fonctions hydrauliques et dispose d'une fonction de déplacement latéral standard.

RALLONGES DE FOURCHE DISPONIBLES DANS NOTRE

La plupart des chariots élévateurs de notre parc de location sont équipés de fourches hook-on. La capacité de levage du chariot élévateur détermine la classe du tablier porte-fourches (voir page 3 pour les dimensions des différents types). Notre parc de location dispose de fourches de différentes longueurs, mais leur longueur maximale est limitée à 2400 mm. Nous pouvons équiper nos appareils avec des fourches de différentes tailles, à la demande du client. Certains clients souhaitent utiliser des fourches de longueurs différentes sur le même chariot élévateur, en fonction de la taille de la charge à lever. Une rallonge de fourche peut alors offrir une solution appropriée.

Une rallonge de fourche se présente sous la forme d'un profil en forme de U qui se fixe sur la fourche existante ou bien d'un profil en forme de tube qui se glisse sur la fourche existante. Ce deuxième type est également appelé rallonge de fourche fermée. Dans les deux cas, la rallonge est maintenue en place par une goupille en acier placée derrière le talon de la fourche d'origine. Tout comme les fourches standard, les rallonges de fourche existent en différentes tailles en fonction de la capacité de charge.

Remarque importante : une rallonge de fourche doit être soutenue par la fourche d'origine sur au moins 2/3 de sa longueur totale.

100% longueur de la rallonge de fourche

Longueur de fourche au moins 60%

Rallonge de fourche fermée avec goupille de verrouillage libre

RALLONGES DE FOURCHE DISPONIBLES DANS NOTRE

PARC DE LOCATION

Rallonge de fourche ouverte avec goupille de verrouillage fixe

ÉTABLISSEMENTS DÉPÔTS

WAREGEM

Mannebeekstraat 4

8790 Waregem

Tél. +32 56 73 73 00 verhuur.waregem@tvhequipment.com

ANTWERPEN

Noorderlaan 608

2030 Anvers

Tél. +32 35 44 14 04 verhuur.antwerpen@tvhequipment.com

HEUSDEN-ZOLDER

Boterbosstraat 25

3550 Heusden-Zolder

Tél. +32 11 24 15 26 verhuur.lummen@tvhequipment.com

DIKSMUIDE

Kleine Dries 29 8600 Dixmude

Tél. + 32 495 54 30 60 verhuur.diksmuide@tvhequipment.com

NIVELLES

Avenue Thomas Edison 69 1402 Nivelles

Tél. +32 67 79 43 70 location.nivelles@tvhequipment.com

LONDERZEEL

Weversstraat 38 1840 Londerzeel

Tél. +32 35 44 14 04 verhuur.londerzeel@tvhequipment.com
